Bij de TCS12 installatie behoort ook een antenna-loading coil, de CML-47205. Dit apparaat dient er voor om bij zeer lage frequenties (1,5 MHz) toch nog een redelijke aanpassing te kunnen maken met een relatief korte antenne. Een antenneverlengspoel dus. Deze is eigenlijk voor de TCS-6.

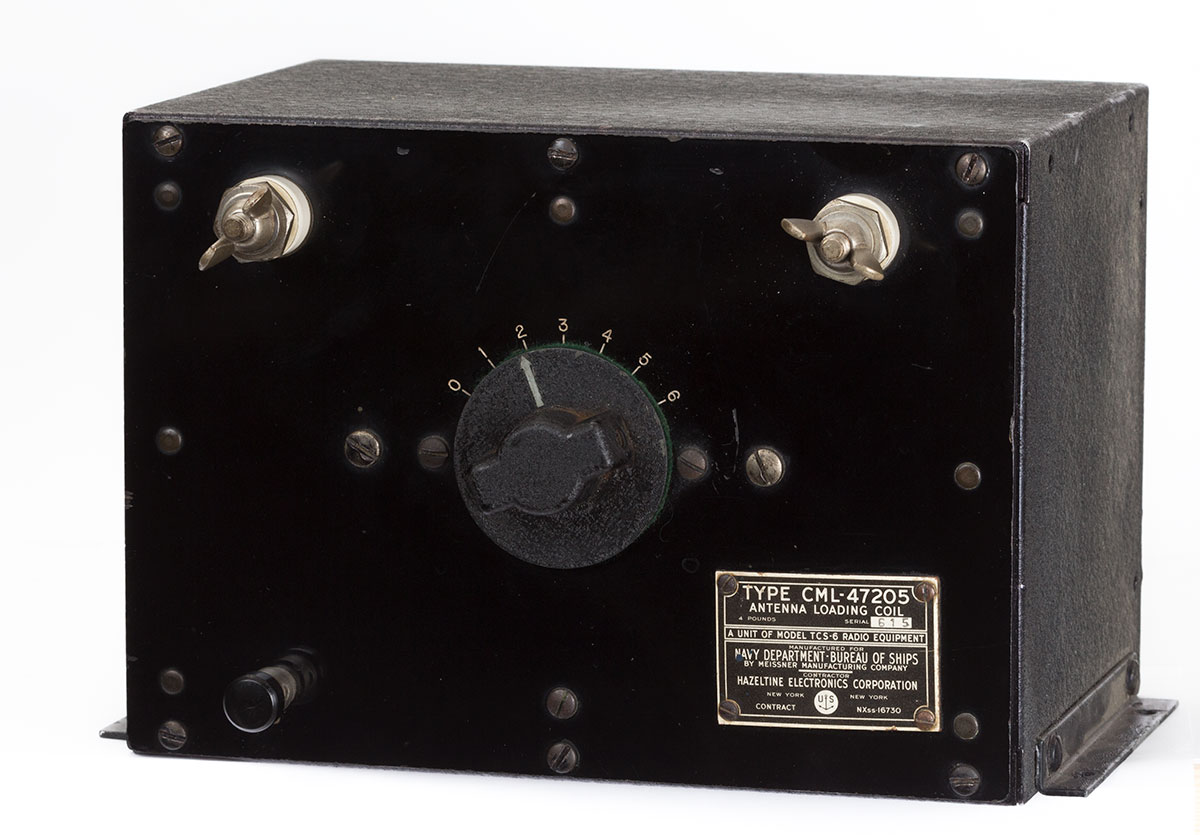

Dit is het kastje dus, twee vleugelmoeren, één waar de TX-uitgang aan wordt gekoppeld en één voor de antenne-aansluiting. Verder een aard-verbinding.

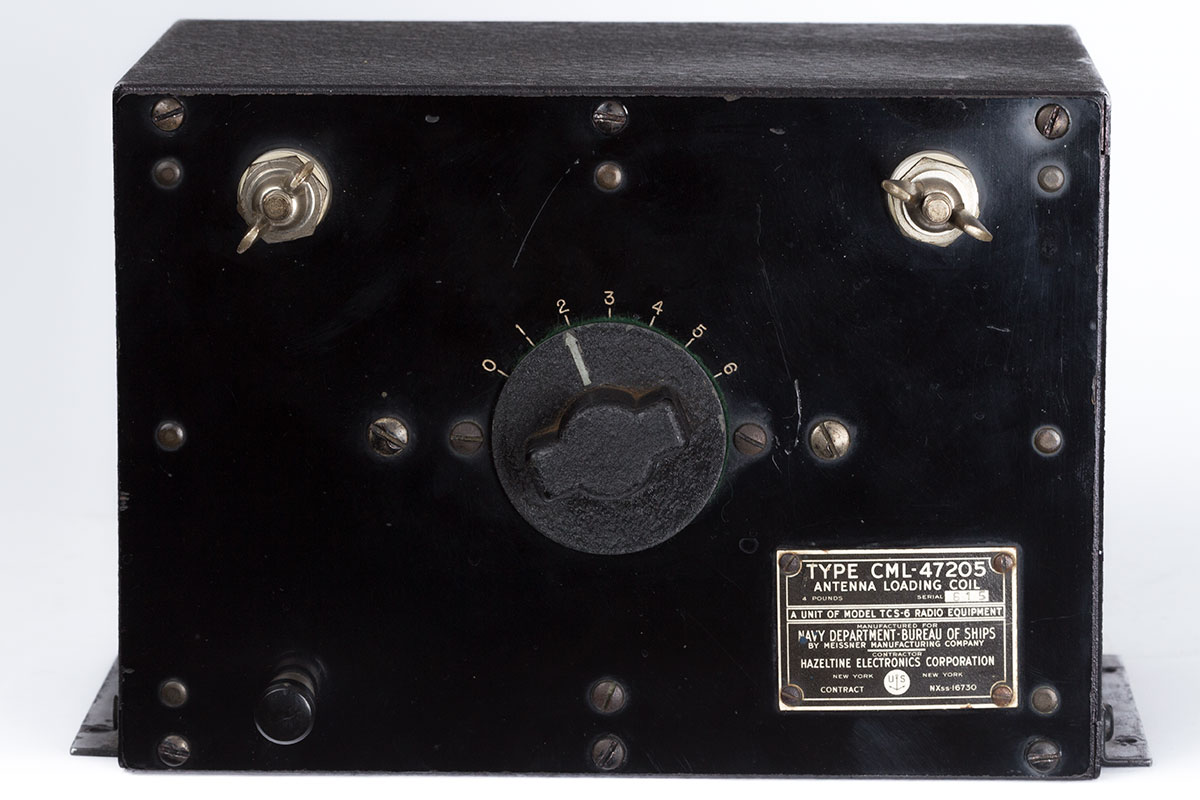

Vooraanzicht.

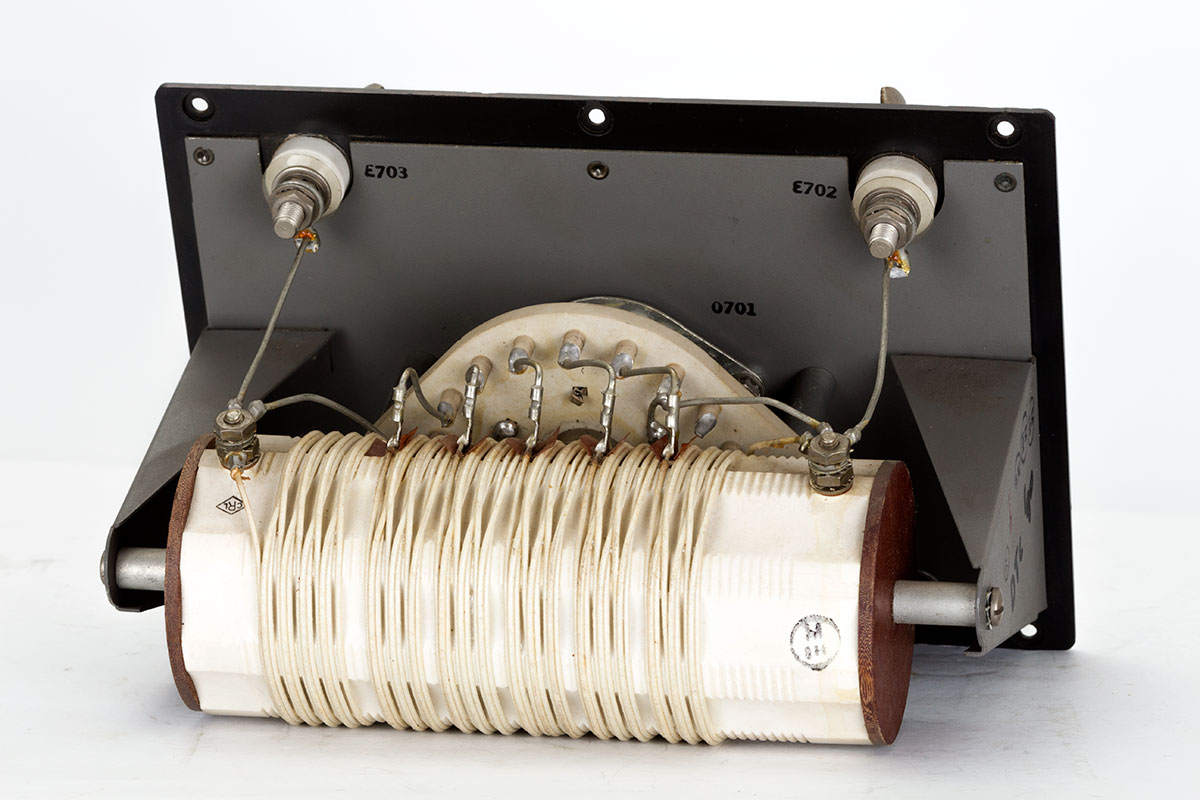

De eigenlijke spoel, die een waarde heeft van 104 muH.

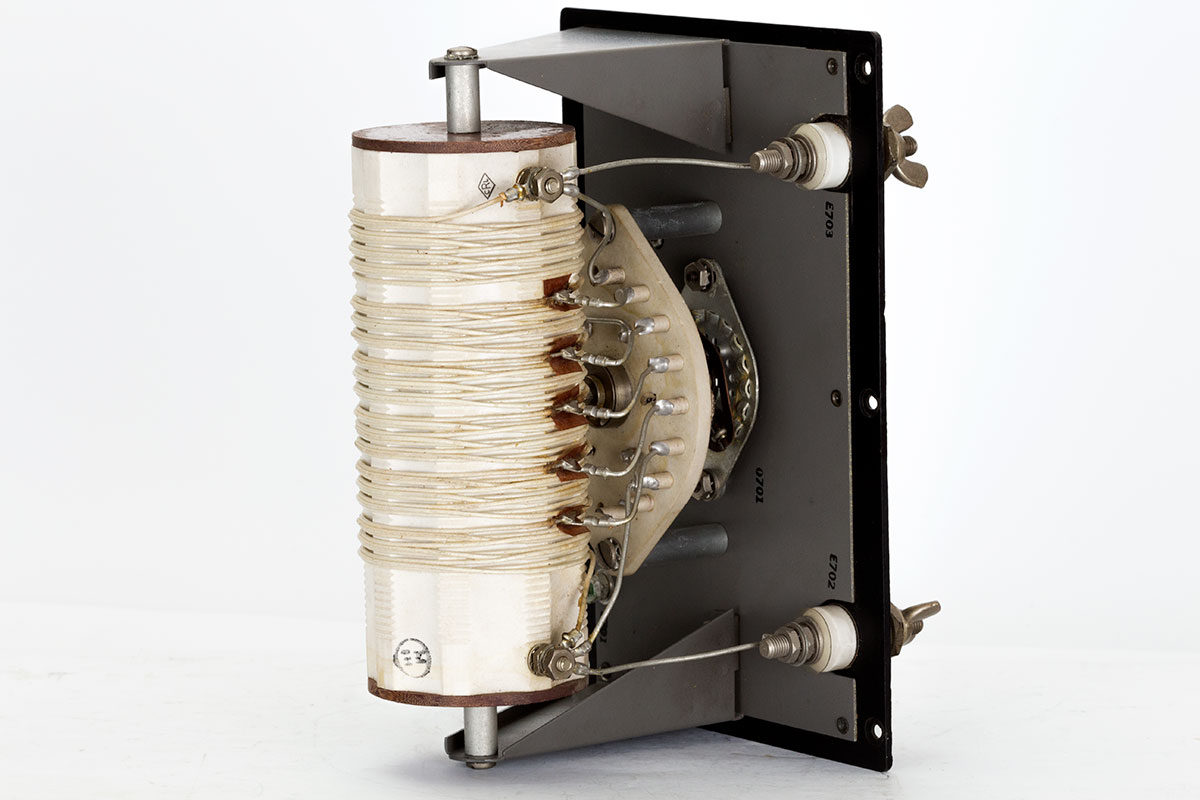

Vanuit een andere hoek. Er is een vrij stevige schakelaar gebruikt terwijl het spoellichaam van keramiek is.

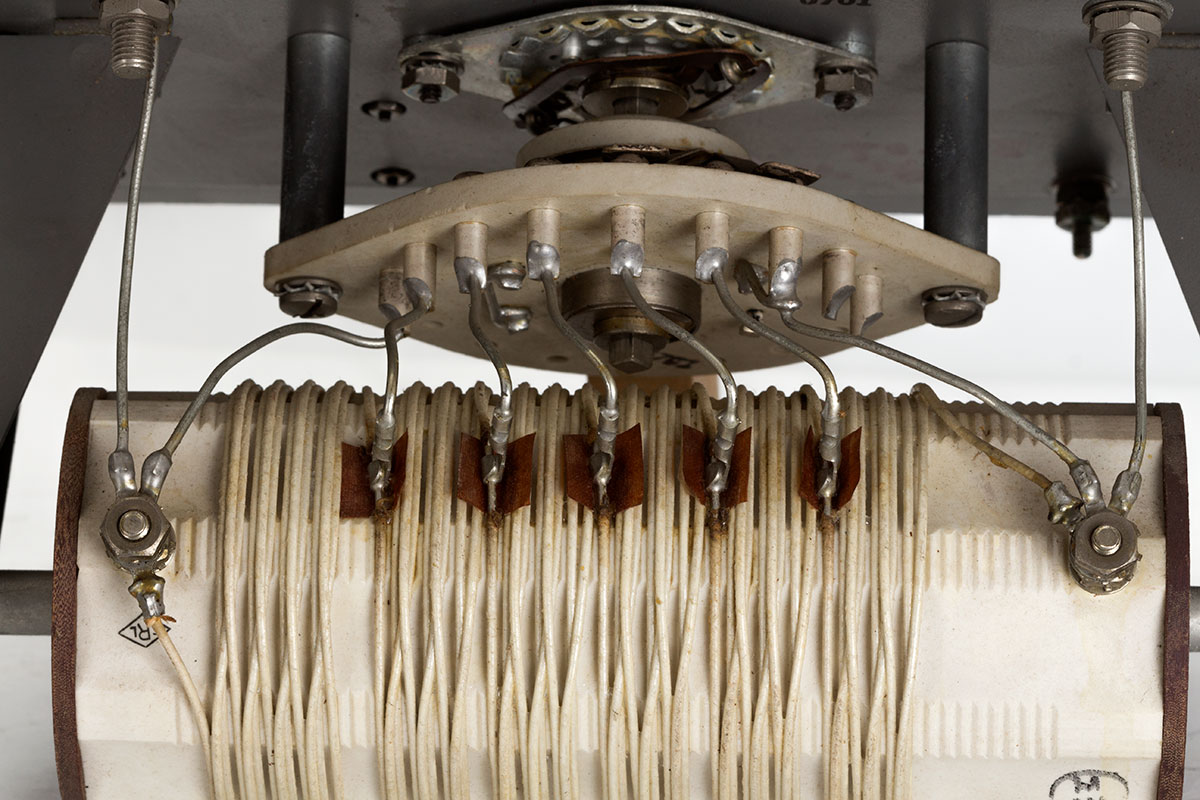

Degelijk soldeerwerk en een wat bijzondere wikkelwijze..

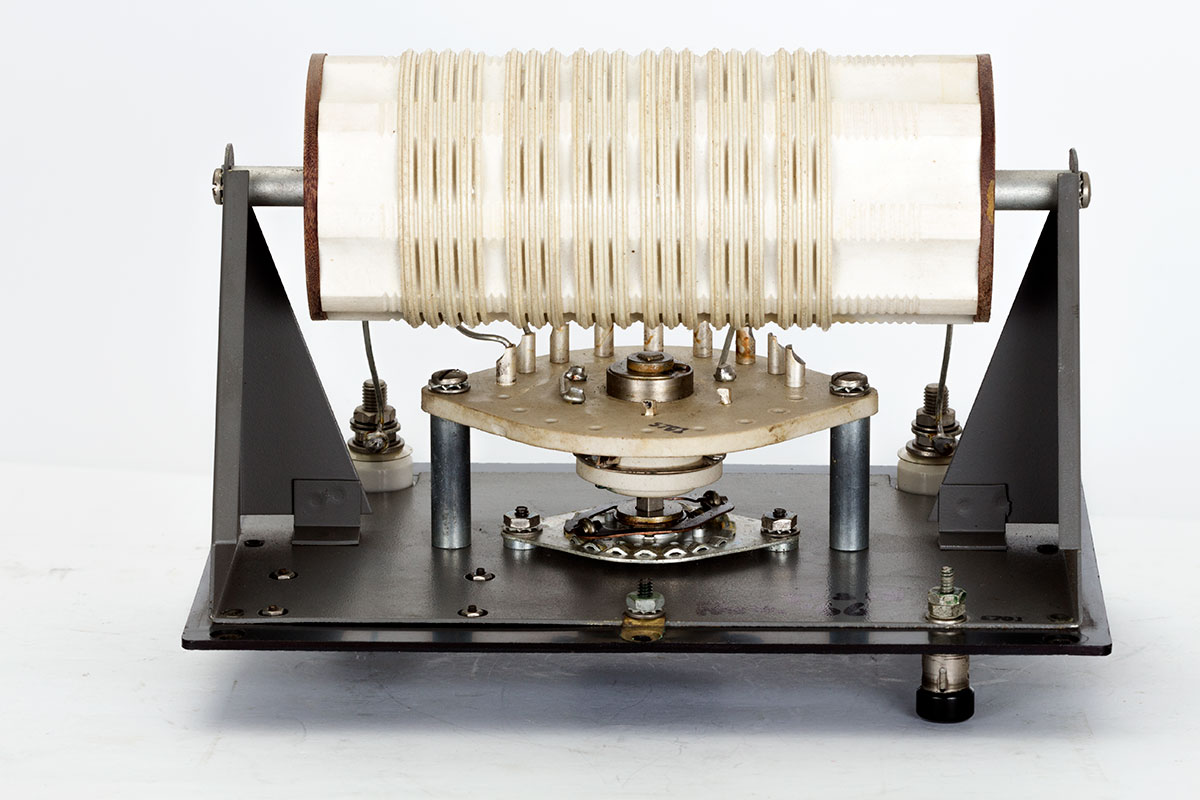

In een ander standje.

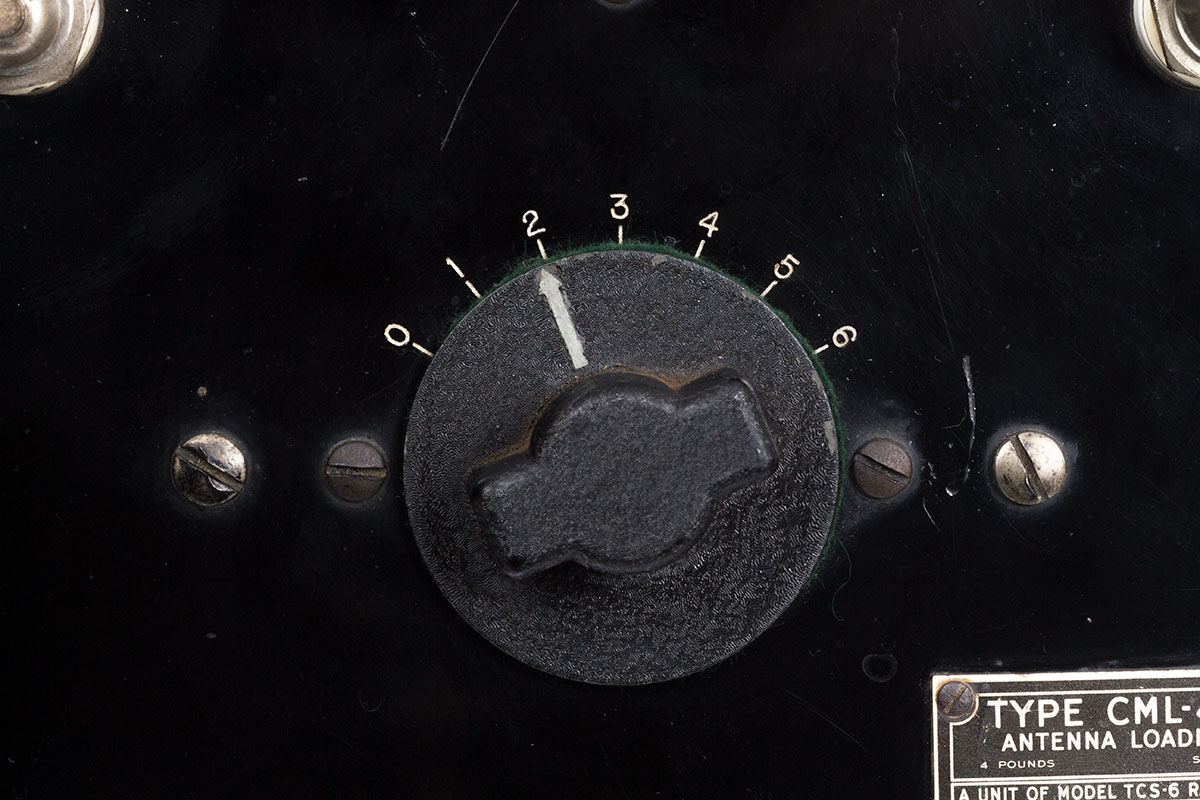

De zeven standen schakelaar.
| Schakelaar-stand | Zelfinductie tussen de beide aansluitingen (muH) |
| 0 | 104 |
| 1 | 81 |
| 2 | 61 |
| 3 | 44 |
| 4 | 26 |
| 5 | 13 |
| 6 | 0 |

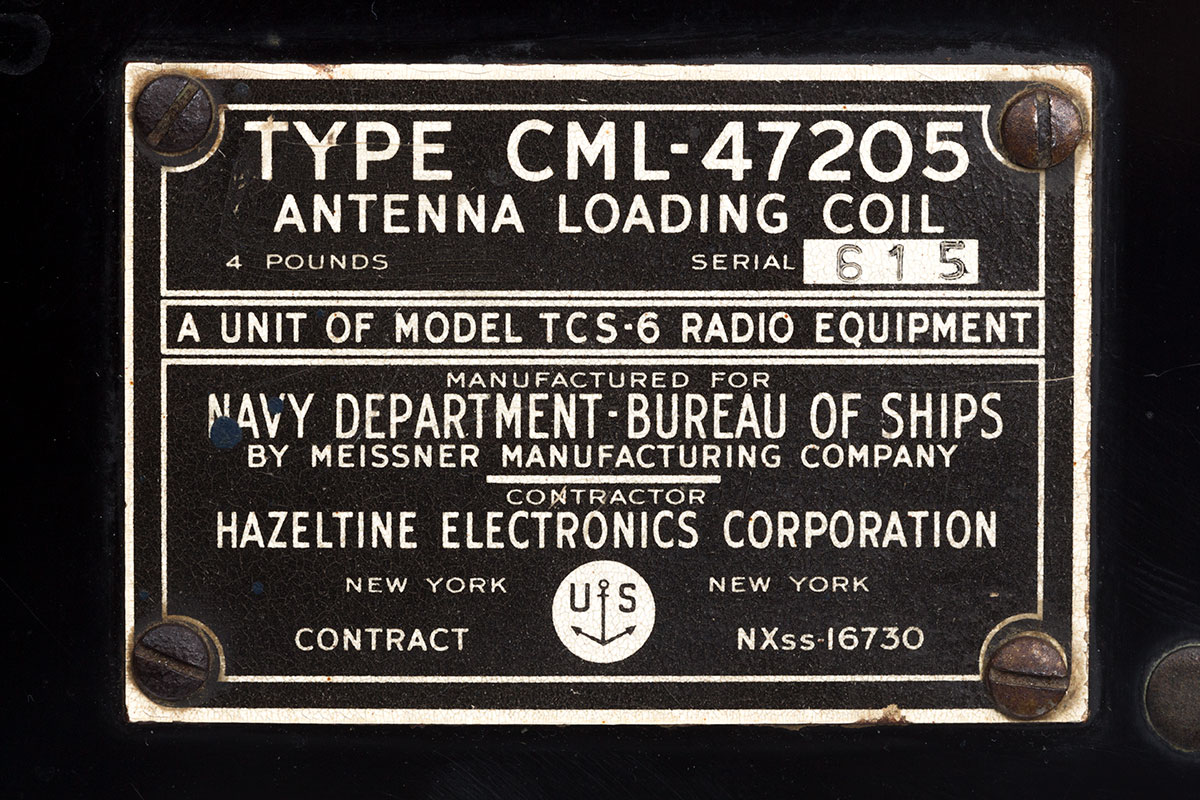

Het typeplaatje. Dit exemplaar werd door Hazeltine Elecrtronics Corporation vervaardigd. Hij is bestemd voor de TCS-6, maar werd ook voor andere types gebruikt

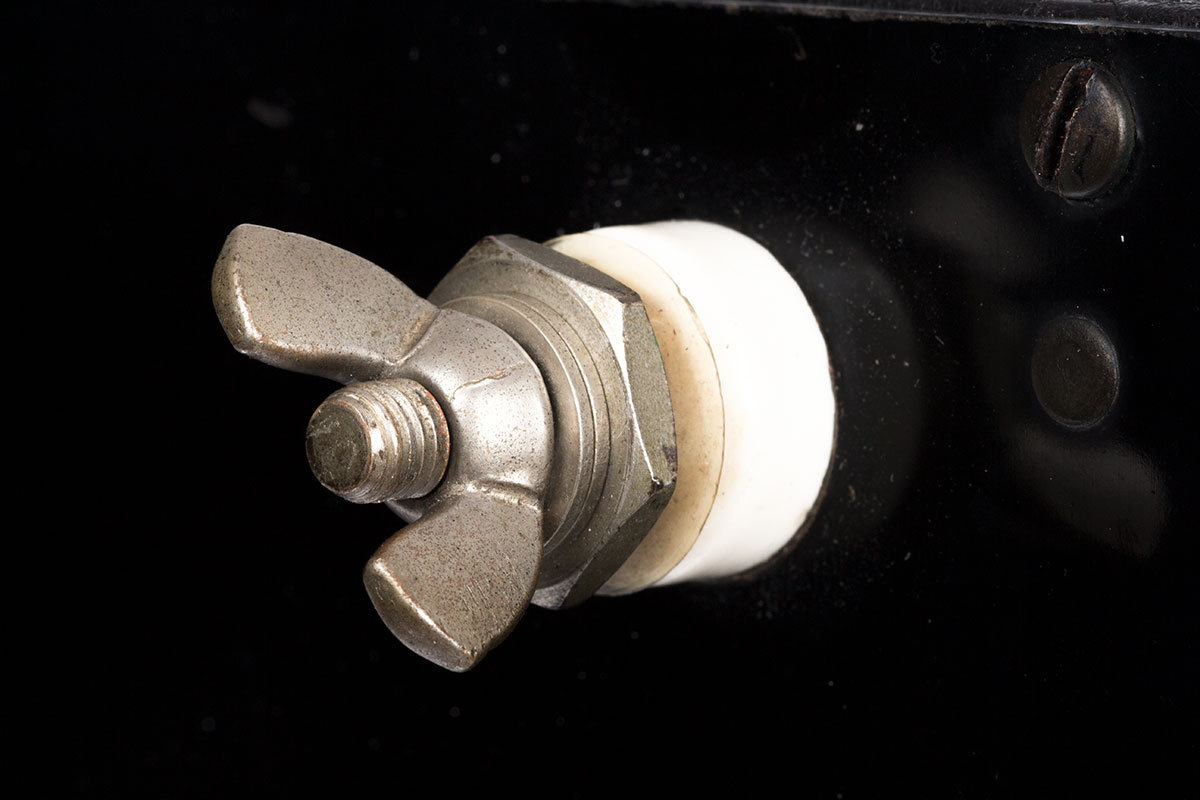

Ik mis deze twee vleugelmoeren. Wie kan mij daar nog aan helpen, Amerikaanse draad, ik zal de diameter nog opmeten.
