De Frequentiemeter CBLC-74028 is een deel van de Amerikaanse Navy testuitrusting LM-20
Hierboven een foto van het hart van een LM-* installatie, de Heterodyne Frequntie Meter, het uiterlijk vertoont overeenkomst met de BC-221 maar is toch wezenlijk anders. De afstemming en frequentiekeuze zien er identiek uit, de rest niet.

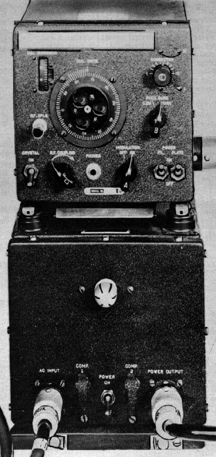

Een afbeelding van de complete LM-20, onder de voedingsunit en boven de Frequentiemeter. Er waren vele LM's. Hier onder een lijst van deze toestellen met de typische eigenschappen:
Model |
Freq Meas Unit Type |
Het Osc Freq Rnge --KCs |
Operating Voltage |
Mechanical Design |
Note |
LM |
None |
195-400 |
12-14 |
|
|
LM-1 |
None |
195-400 |
External battery supply |
Same as LM |
|
LM-2 |
None |
195-400 |
12-14 |
Minor improvements throughout |
1 |
LM-3 |
None |
195-400 |
External battery supply |
Same as LM-2 |
|
LM-4 |
None |
195-400 |
12-14 |
Same as LM-2 |
2 |
LM-4A |
None |
195-400 |
24-28 |
Same as LM-4 |
|
LM-5 |
None |
195-400 |
12-14 |
Same as LM-4 |
|
LM-6 |
CRR-74023 |
195-400 |
Rect Power Unit Type CRR-20104 |
Same as LM-4 |
|
LM-7 |
CRR-74024 |
195-400 |
12-14/24-28 |
Redesigned shockmount base and capacitor and drive assembly |
|
LM-8 |
CRR-74024 |
195-400 |
Rect Power Unit Type CRR-20104 |
Same as LM-7 |
|
LM-9 |
CRR-74024 |
195-400 |
12-14/24-28 |
Same as LM-7 |
3 |
LM-10 |
CRR-74028 |
125-250 |
12-14/24-28 |
Minor mechanical revisions |
3, 4 |
LM-11 |
CRR-74028 |
125-250 |
Rect Power Unit Type CRR-20104 or CRR-20104A |
Same as LM-10 |
|
LM-12 |
CRR-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
3 |
LM-13 |
CRR-74028 |
125-250 |
Self-contained batteries |
Same as LM-10, less shock mount base |
5 |
LM-14 |
CKB-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
|
LM-15 |
CKB-74028 |
125-250 |
Rect Power Unit Type CRR-20104A |
Same as LM-10 |
|
LM-16 |
CKB-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
3 |
LM-17 |
CKB-74028 |
125-250 |
Self-contained batteries |
Same as LM-10, less shock mount base |
5 |
LM-18 |
CRR-74028 |
125-250 |
Rect Power Unit Type CRR-20104A |
Same as LM-10 |
|
LM-19 |
-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
|
LM-20 |
CBLC-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
|
LM-21 |
|
125-250 |
Rect Power Unit Type -20104 or -20104A |
Same as LM-10 |
6 |
Notes:
1. Voltage regulator circuit added.
2. Symbol designations reassigned.
3. Included in Type -10086 waterproof carrying case.
4. Low frequency oscillator fundamental frequency changed.
5. Mounted in Type -10111 carrying case with batteries.
6. Recalibrated and new calibration pages inserted in book where necessary. Aluminum cover and beaded metal chain added to Calibration Book. Spare crystal installed in Meter Case. Set screw in Corrector Knob E replaced with a threaded extension to facilitate calibration to the meter's crystal oscillator.
U ziet dat er nog al wat uitvoeringen zijn. Voor de echte verzamelaar een shock, wanneer hij net een LM14 installatie na veel speurwerk compleet heeft. Niet aan beginnen dus. Maar ja, het is wel een mooie frequntiemeter.

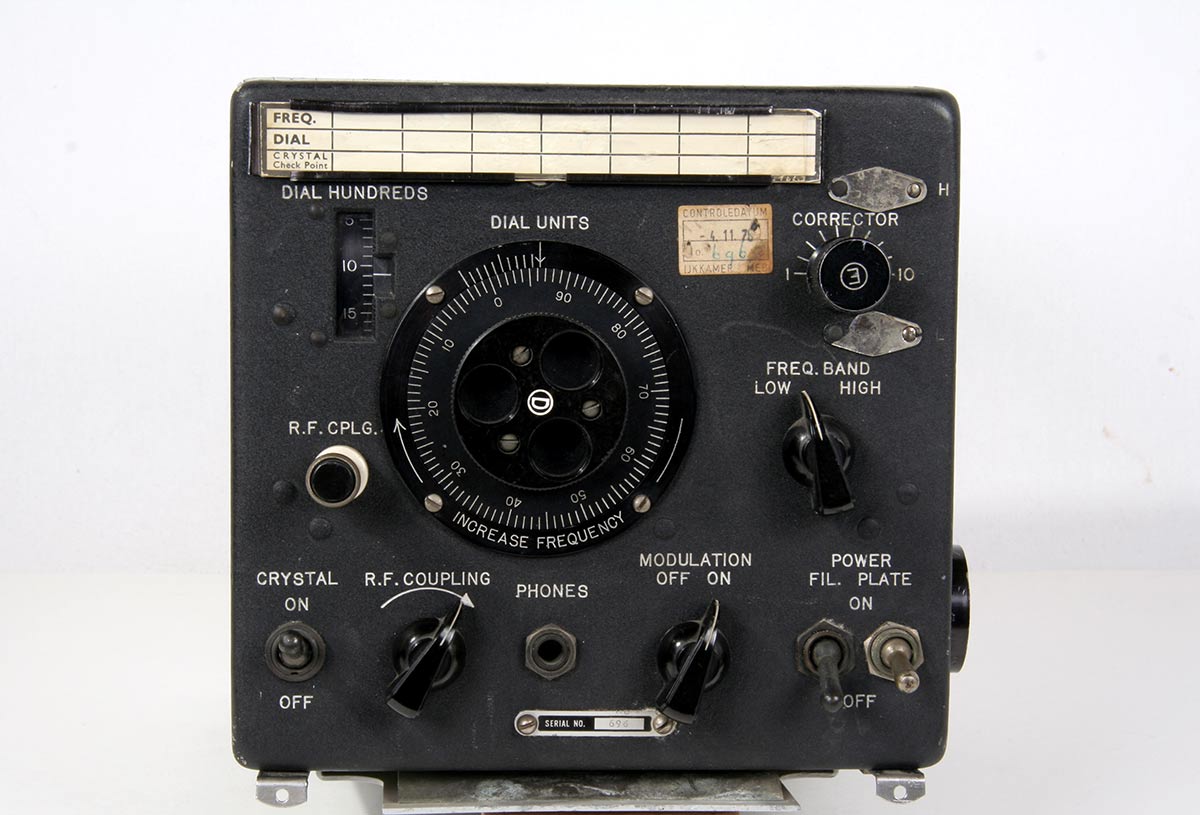

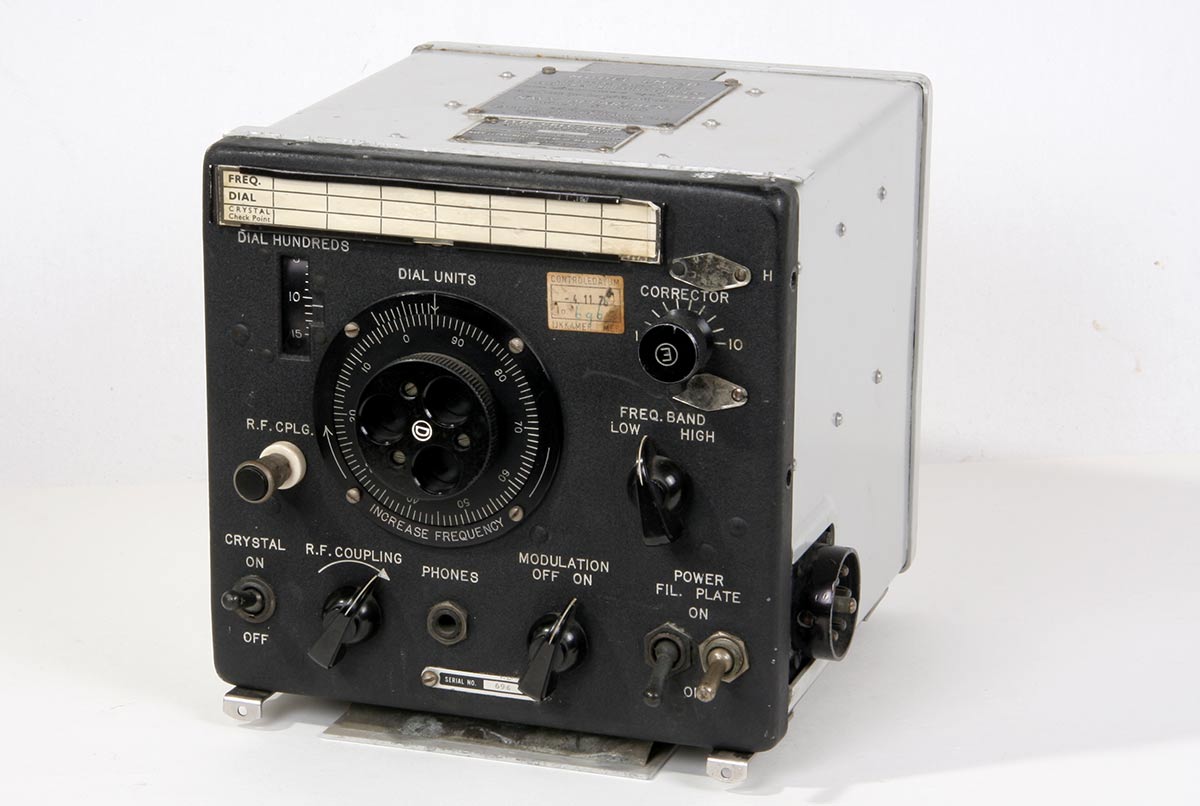

De voorkant van de meter met aan de onderkant de lade voor het bij mij ontbrekende calibratieboekje. Overigens is dit exemplaar nog in 1976 gecalibreerd. Deze instrumenten, ook de BC221's zijn zo goed en stabiel dat ze tegenwoordig (2012) nog steeds perfect presteren en zeer goed te gebruiken zijn om een ontvanger of zender af te regelen.

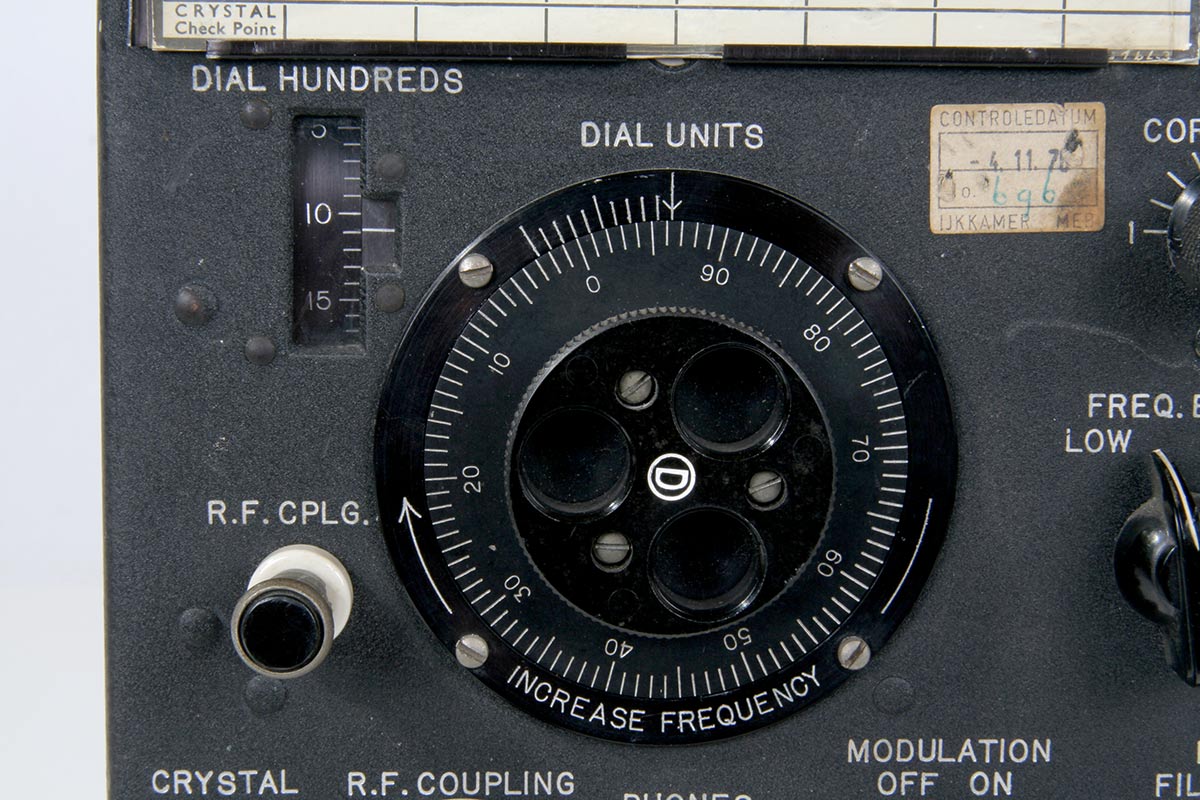

De afstemming van de meter en de uit/inkoppel-aansluiting.

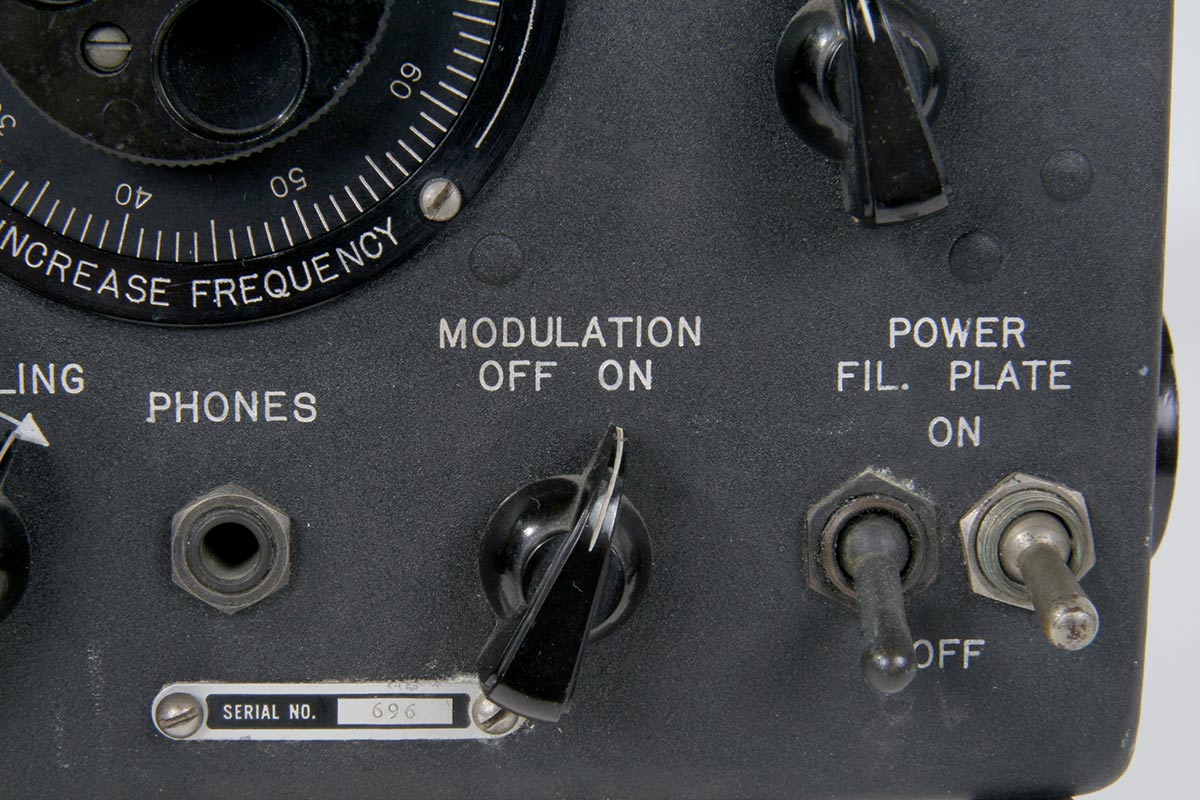

De gloeispanning en anodespanning kunnen apart worden geschakeld, verder biedt deze meter de mogelijkheid het signaal te moduleren.

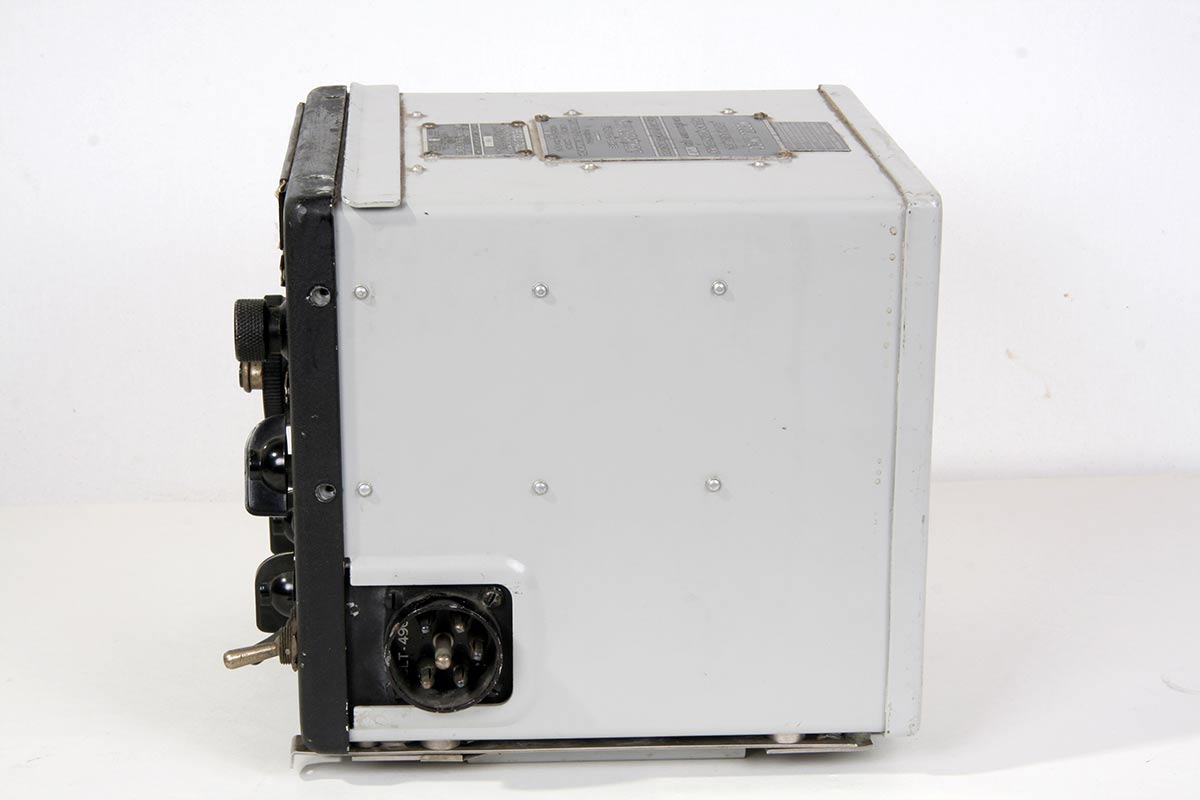

De rechter zijkant met de aansluitplug.

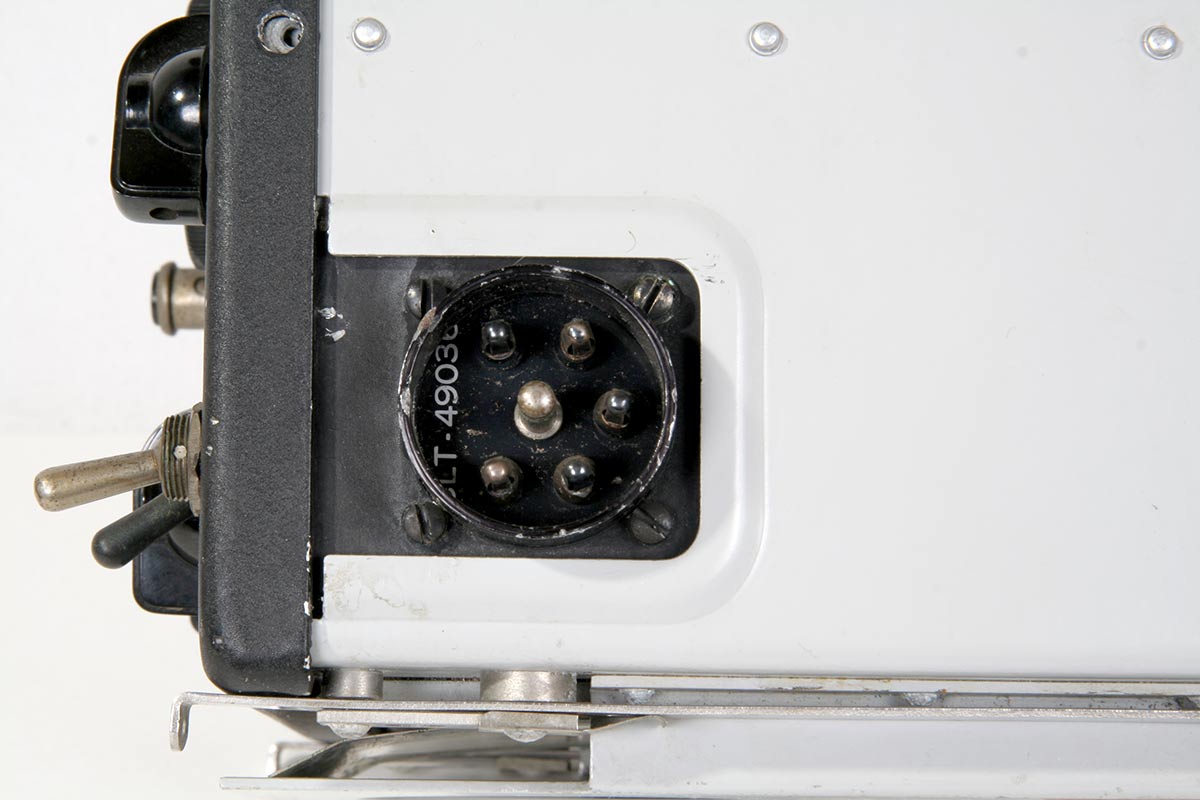

Detail van de 6-polige plug.

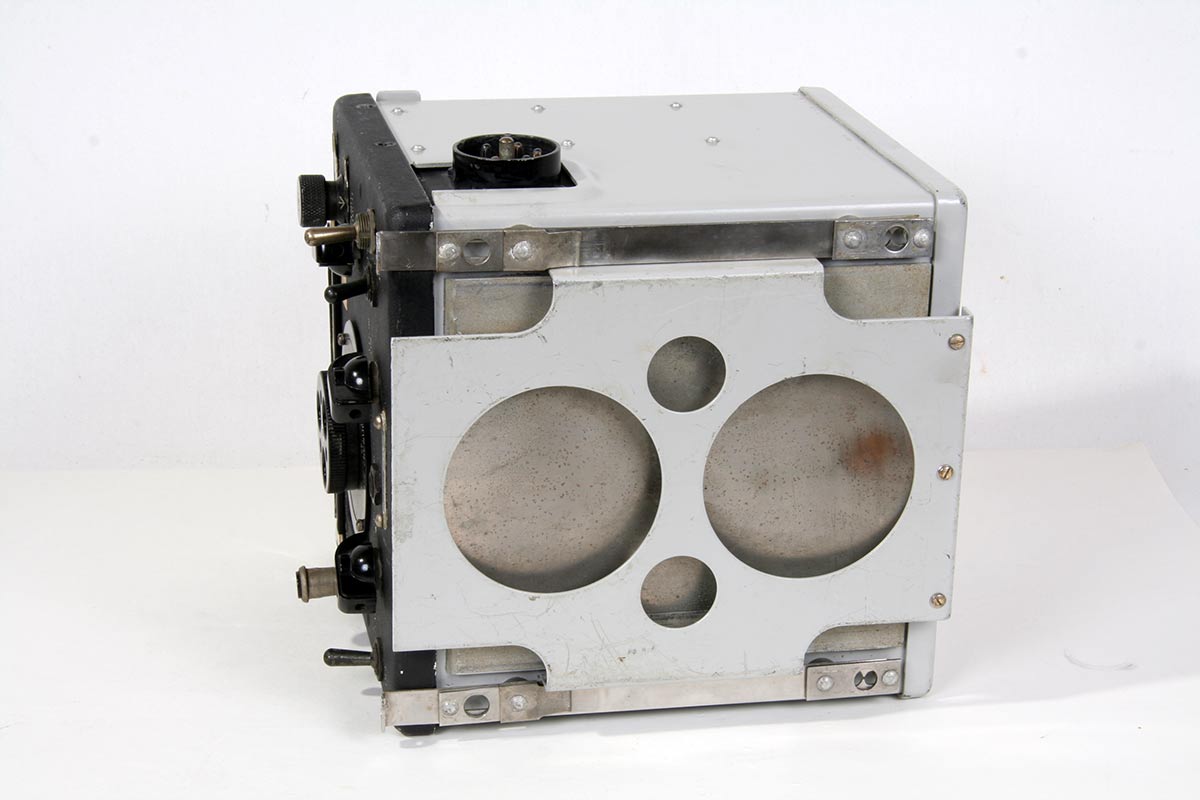

De onderkant met de bevestigingsplaat.

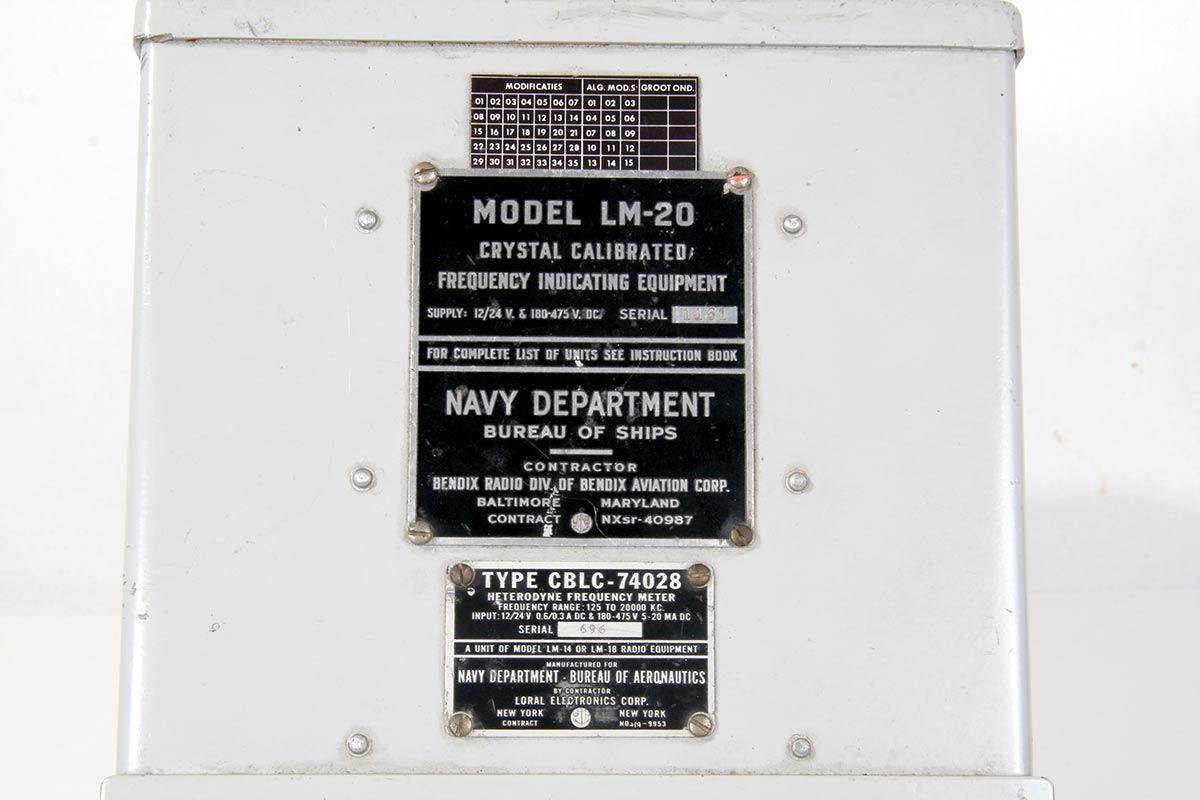

De bovenzijde met een hele reeks typeplaatjes. Helemaal boven een plaatje voor modificaties, calibraties en groot onderhoud van de Nederlandse Marine, waar het instrument ook dienst heeft gedaan.

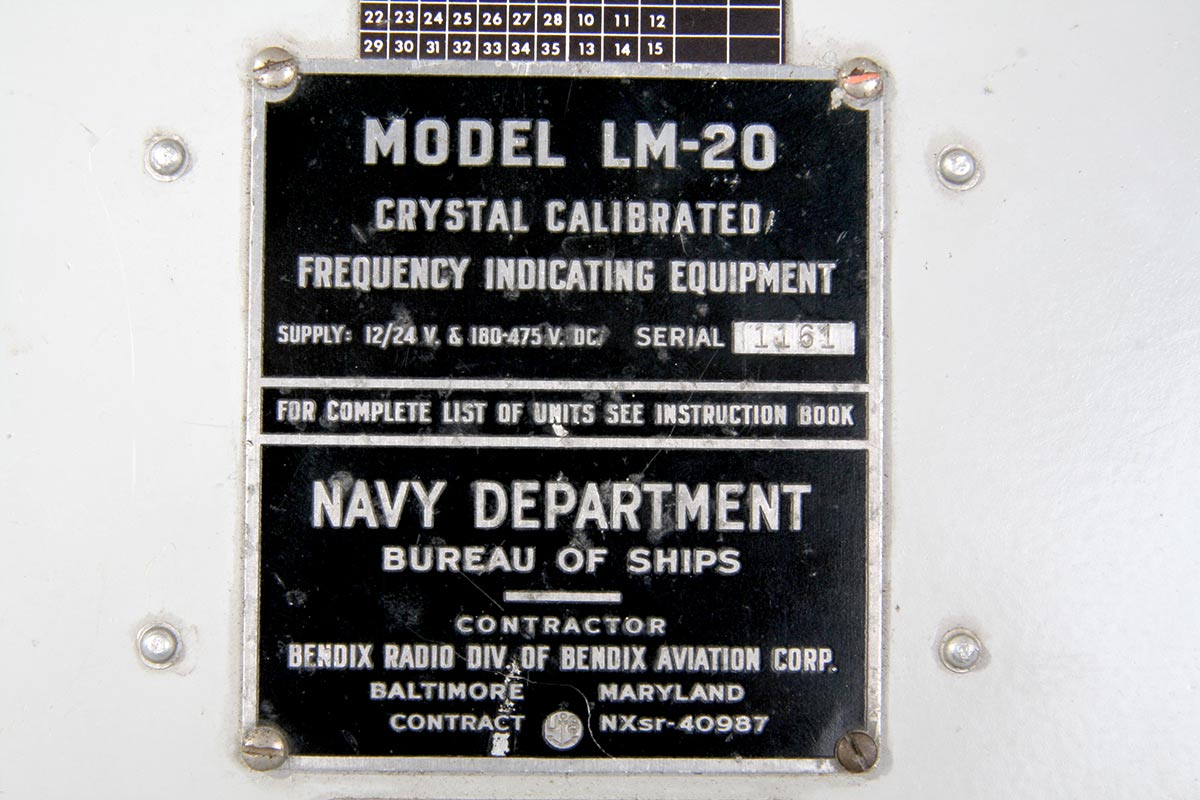

De plaatjes van de LM-20,het gehele contract werd door de fa. Bendix uitgevoerd.

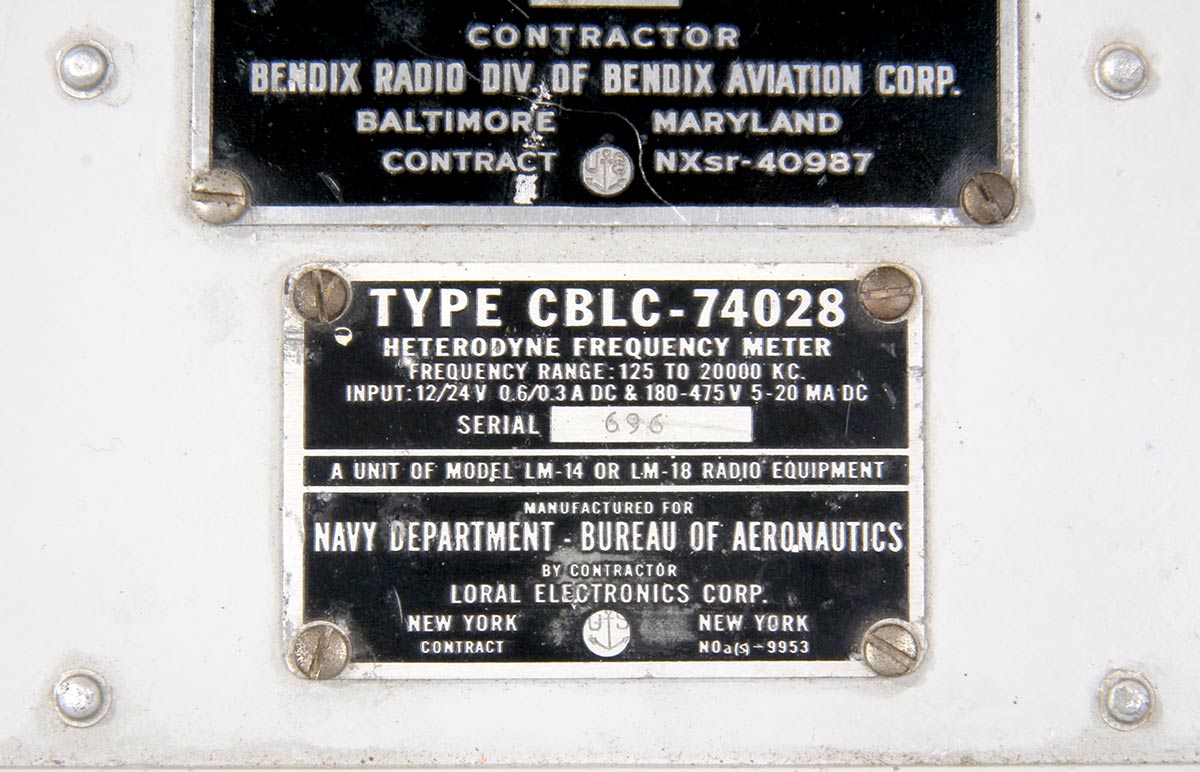

Deze frequentiemeter is een product van LORAL Electronics Corp in New York. Er waren echter vele leveranciers van dit instrument.

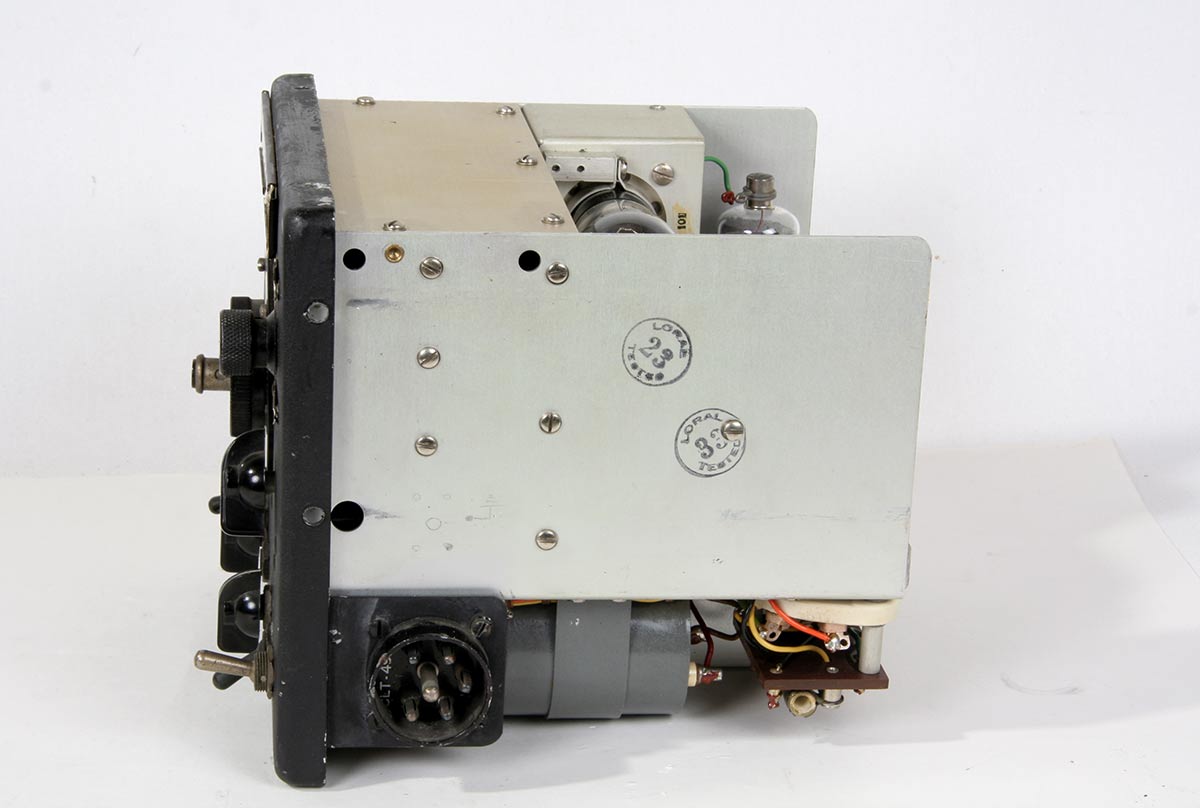

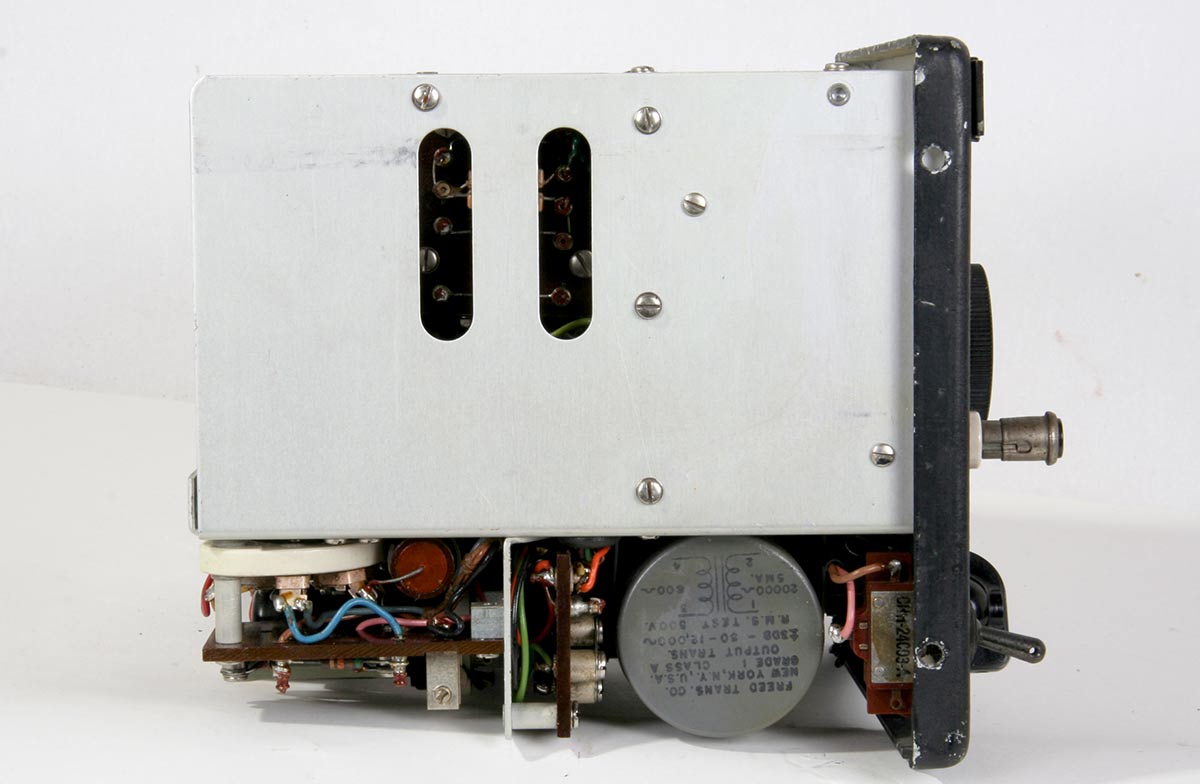

De geopende rechterkant.
Een blik op de linkerzijde.

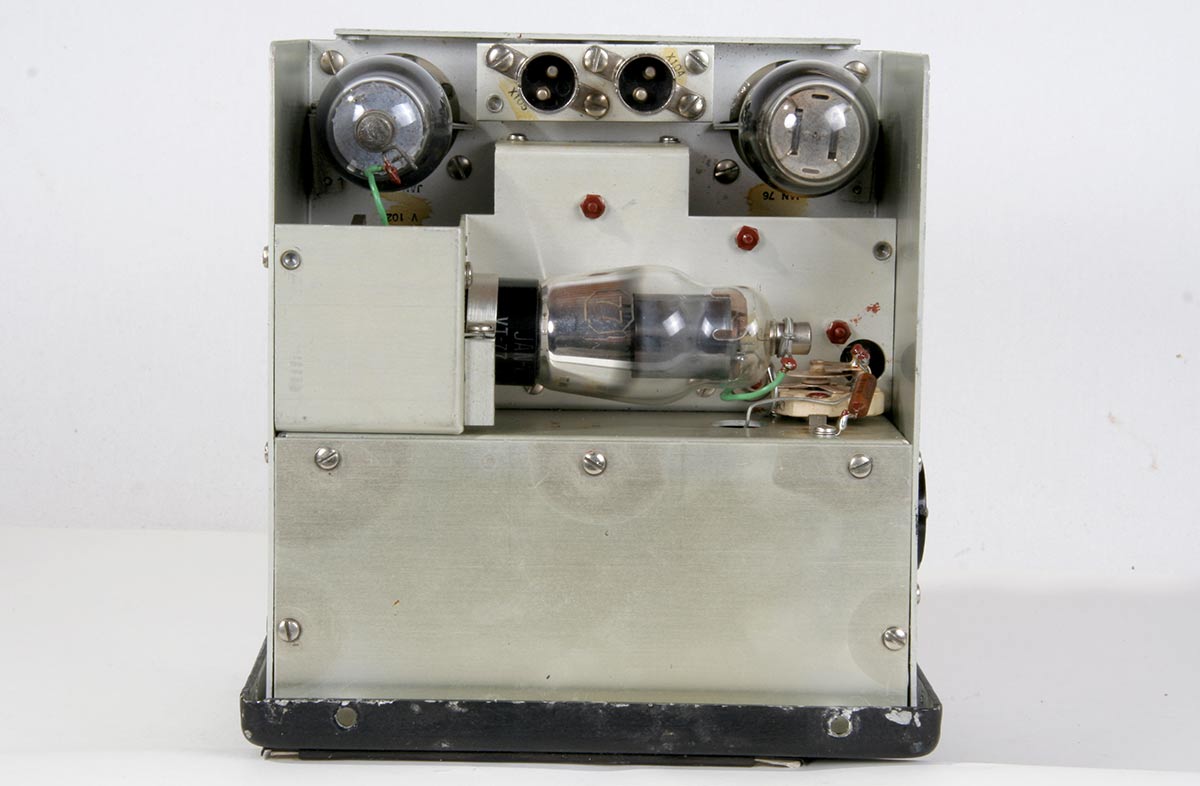

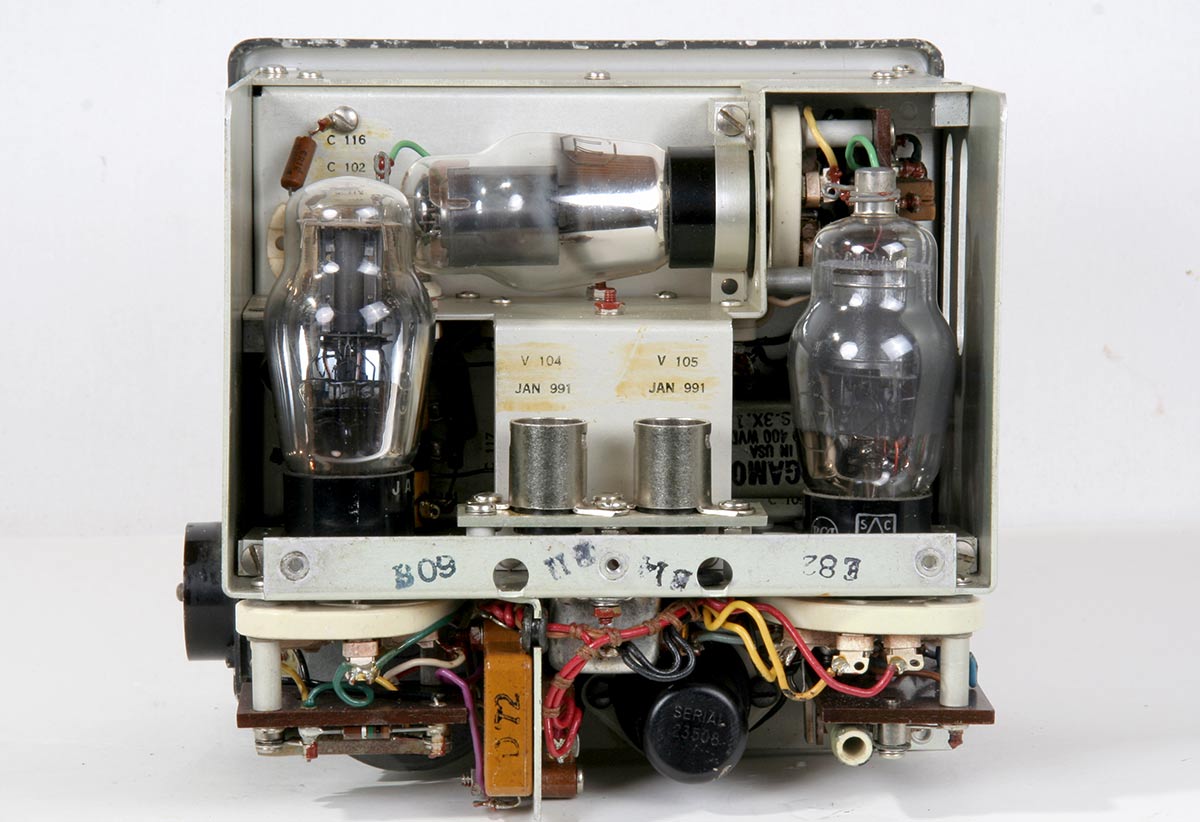

De achterkant met de ontbrekende V104 en V105, dat zijn JAN 991 types, neonlampjes voor de stabilisatie van de voedingsspanning. Hoe kom je daar aan ??
Het ontbreekt niet aan degelijke onderdelen, soliede porselijnen buisvoeten zijn daar een voorbeeld van.

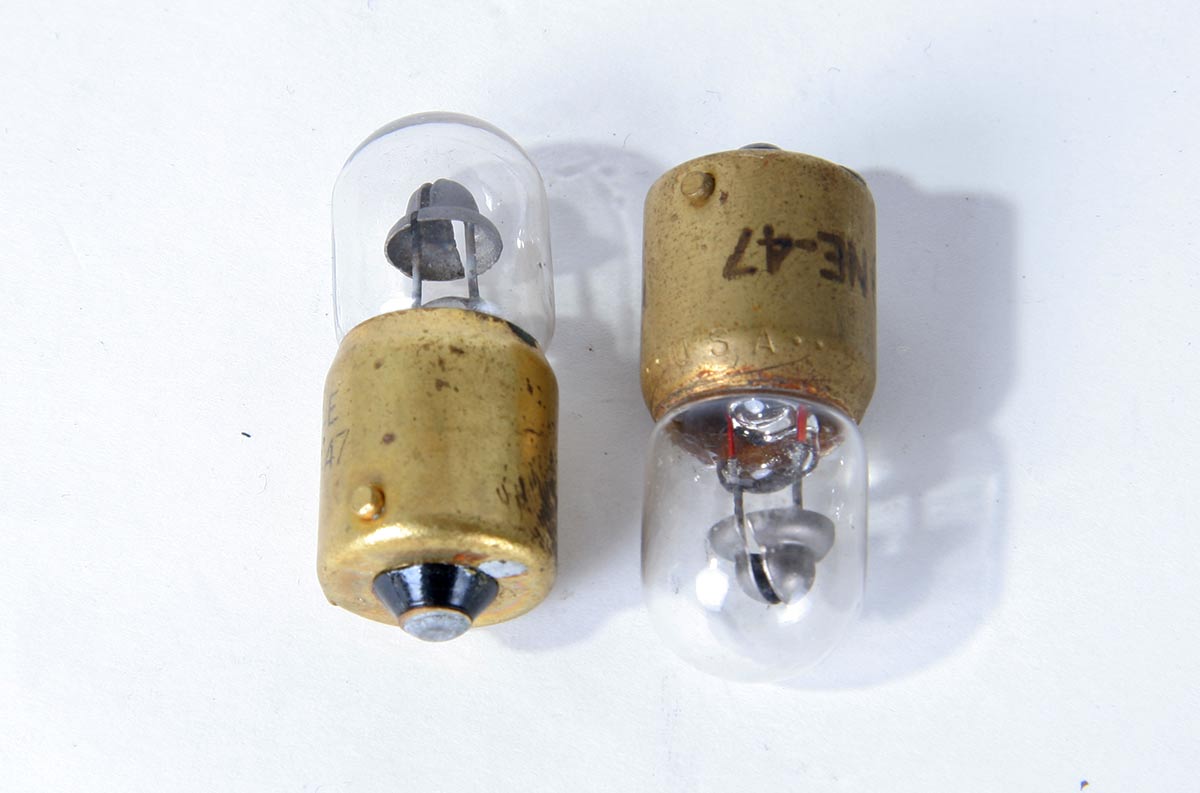

De ontbrekende lampjes.
Bovenaanzicht van de meter, onder de afdekplaat is de afstemunit geplaatst.

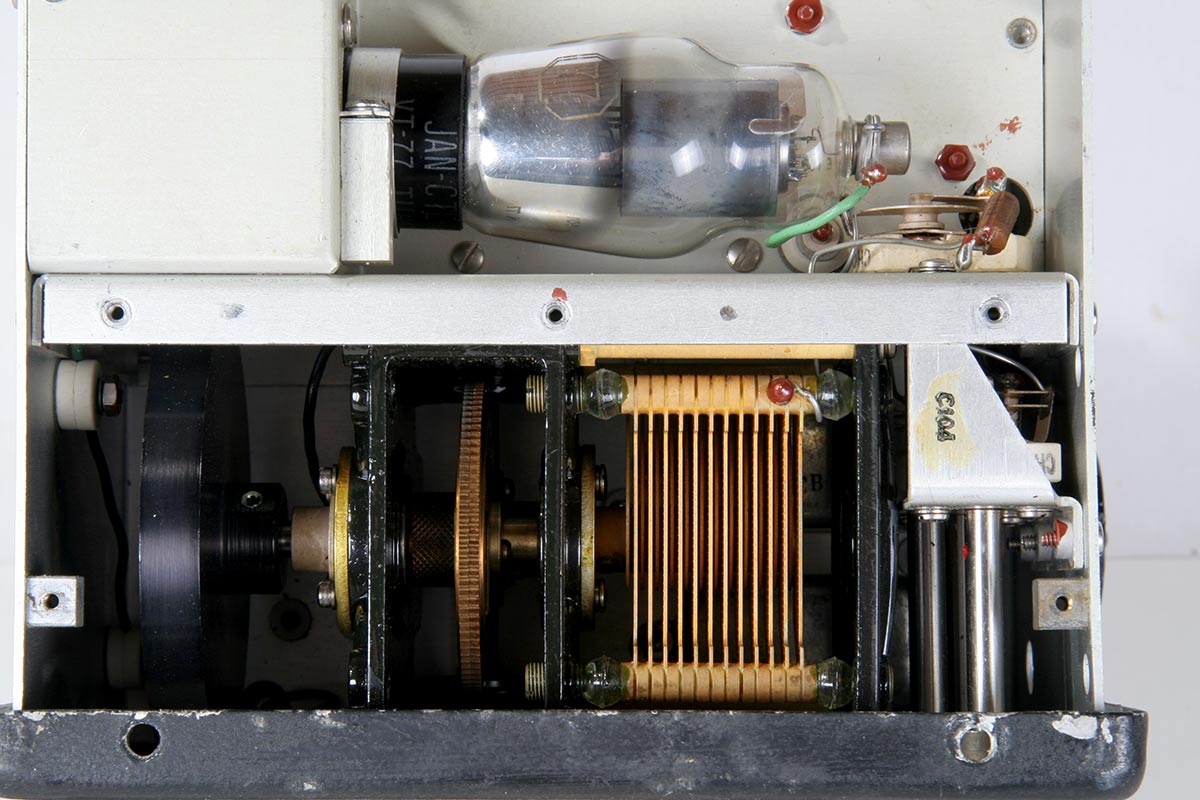

Het afstem-mechaniek met de variabele condensator. Een heel mooi onderdeel, dit heeft veel geld gekost.

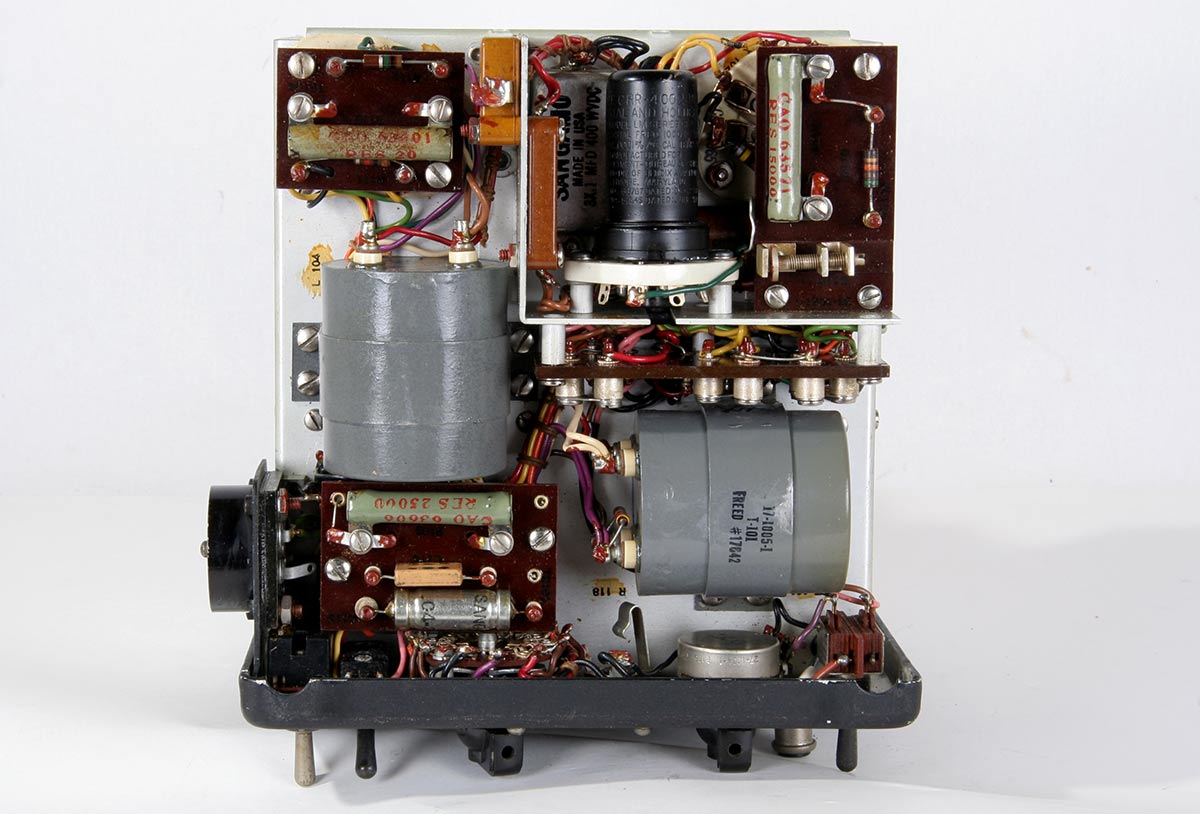

De geopende onderkant, ook hier degelijk werk.

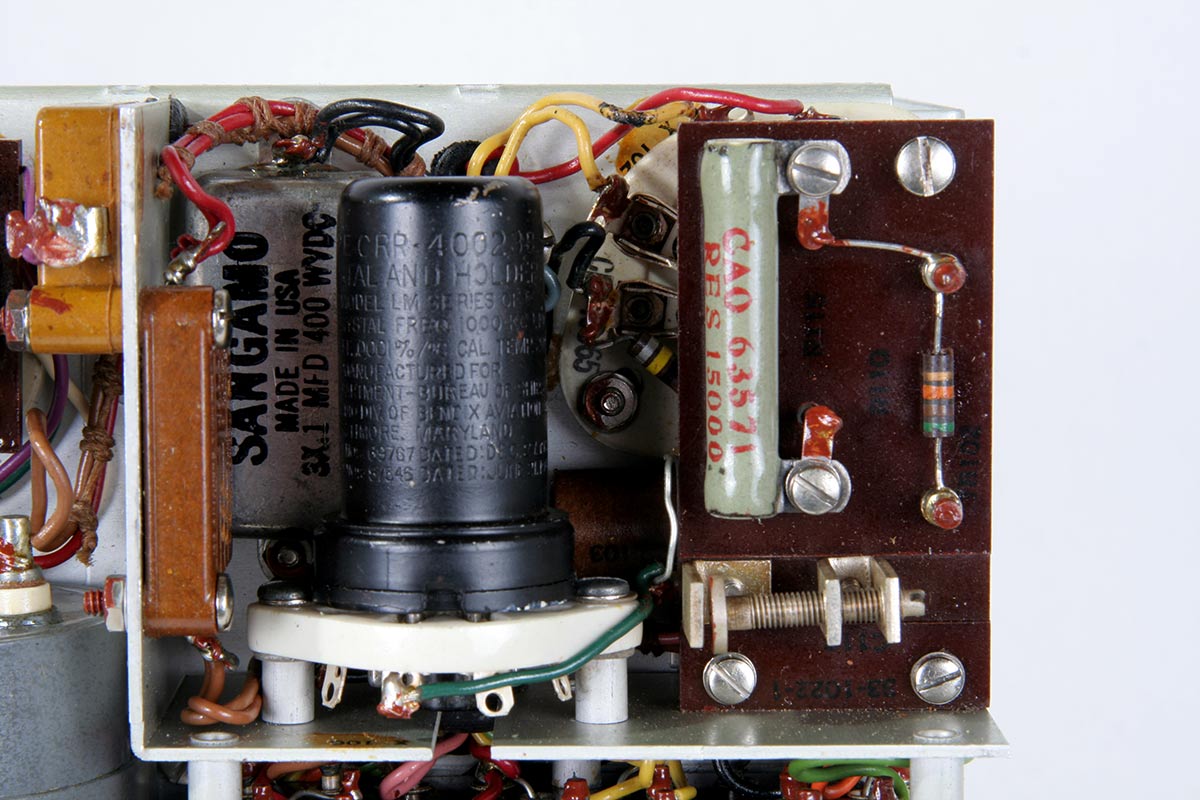

De kristaloscillator met rechts onder een kleine afstemcondensator voor de afregeling. In de zwarte buis bevindt zich het 1000 kHz kristal.
Voor de liefhebbers, De maintenance instructions van de LM-13
De LM-13 bevat ook de voedingsbatterijen, het meetbereik en de uitvoering van de meter zijn de zelfde als van de LM-20.
