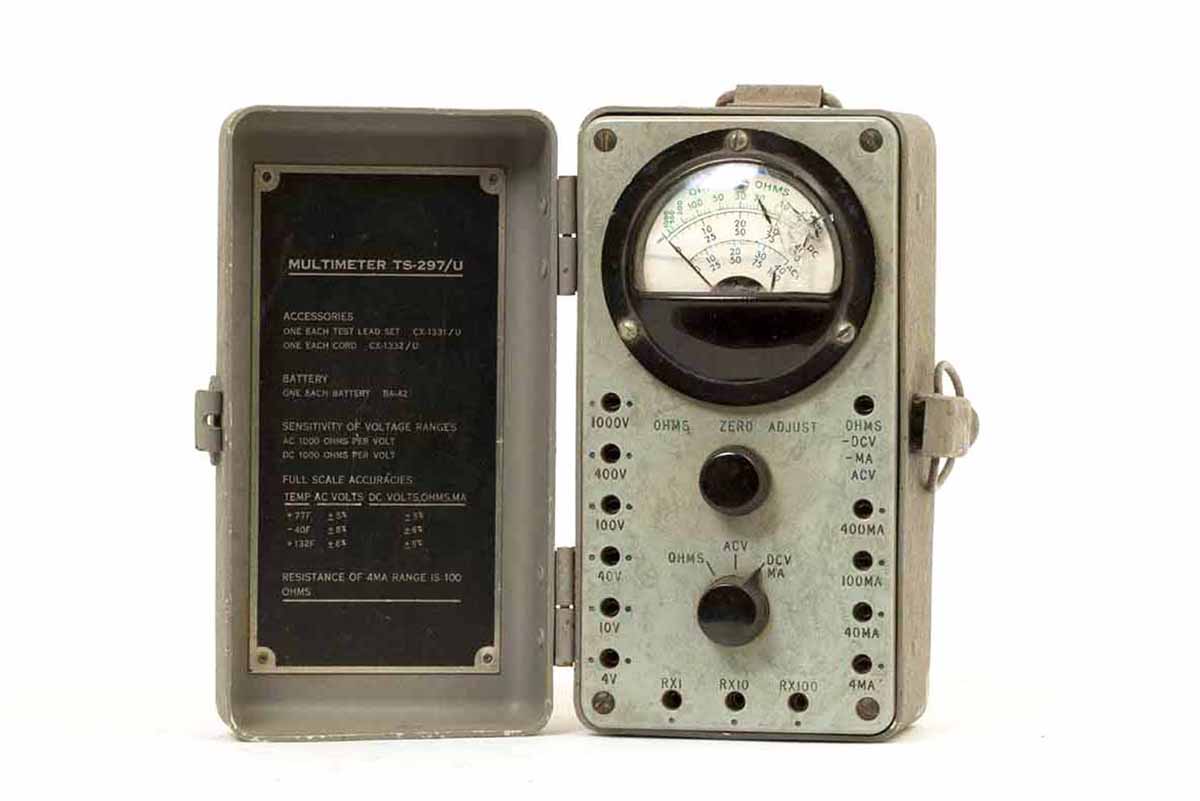

Multimeter TS-297U, gebruikt in het Amerikaanse leger.
Het instrument wordt oorspronkelijk al in 1948 genoemd, dus na-oorlogs. Hij heeft al wel het één en ander meegemaakt, getuige het kapotte meterglas. Misschien door de vijand beschoten of vernietingspoging toen het apparaat in handen van de "enemy" dreigde te vallen??

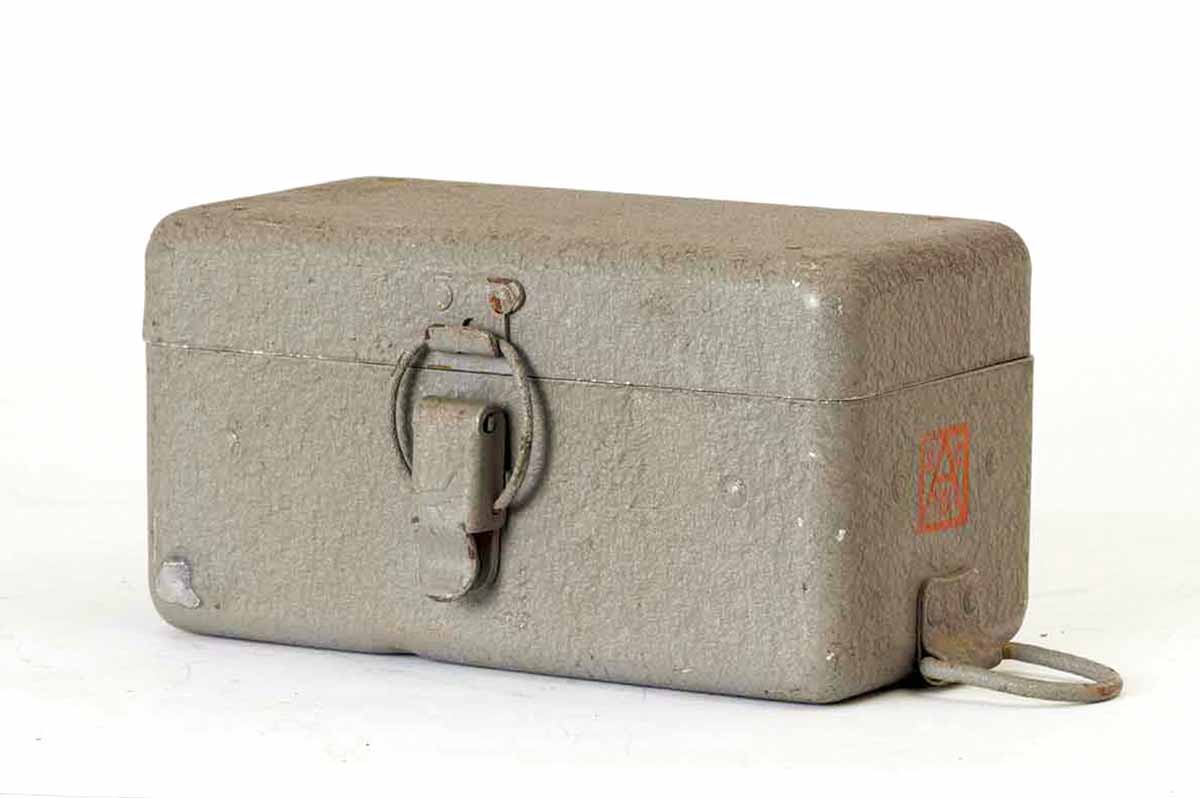

In gesloten toestand ziet hij er nog wel stevig uit.

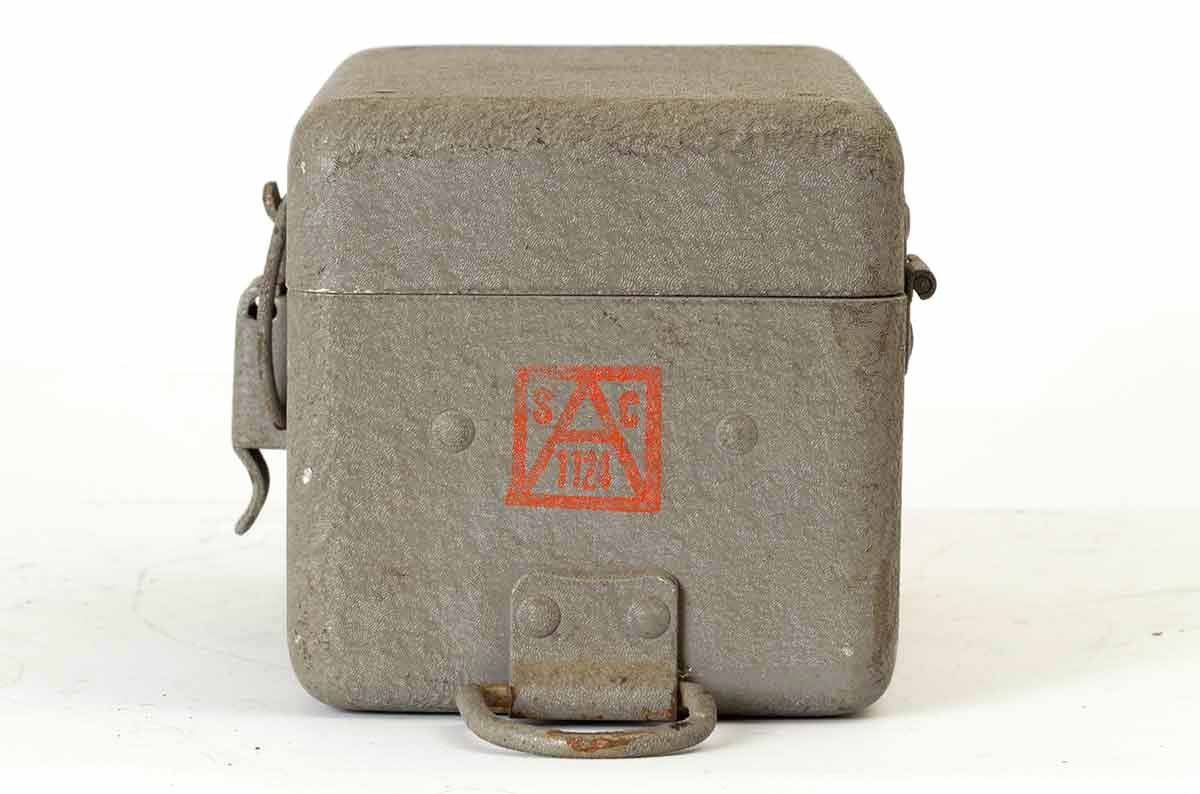

Stempel van het Signal Corps, 1124, wat dat ook betekenen mag.

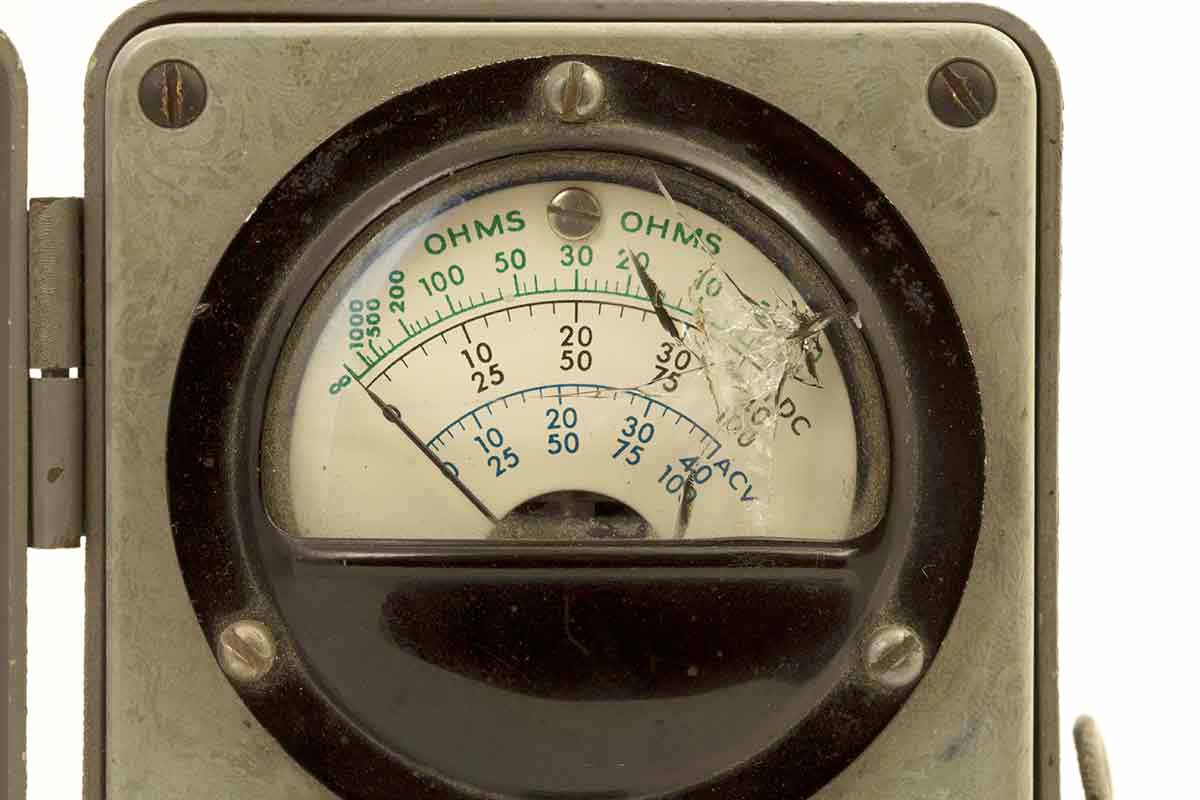

Een blik op het meetisnstrument, 4 mA FS is de kleinste stroom die kan worden gemeten. Dus geen overdaad aan gevoeligheid, meer voor het ruwe werk.

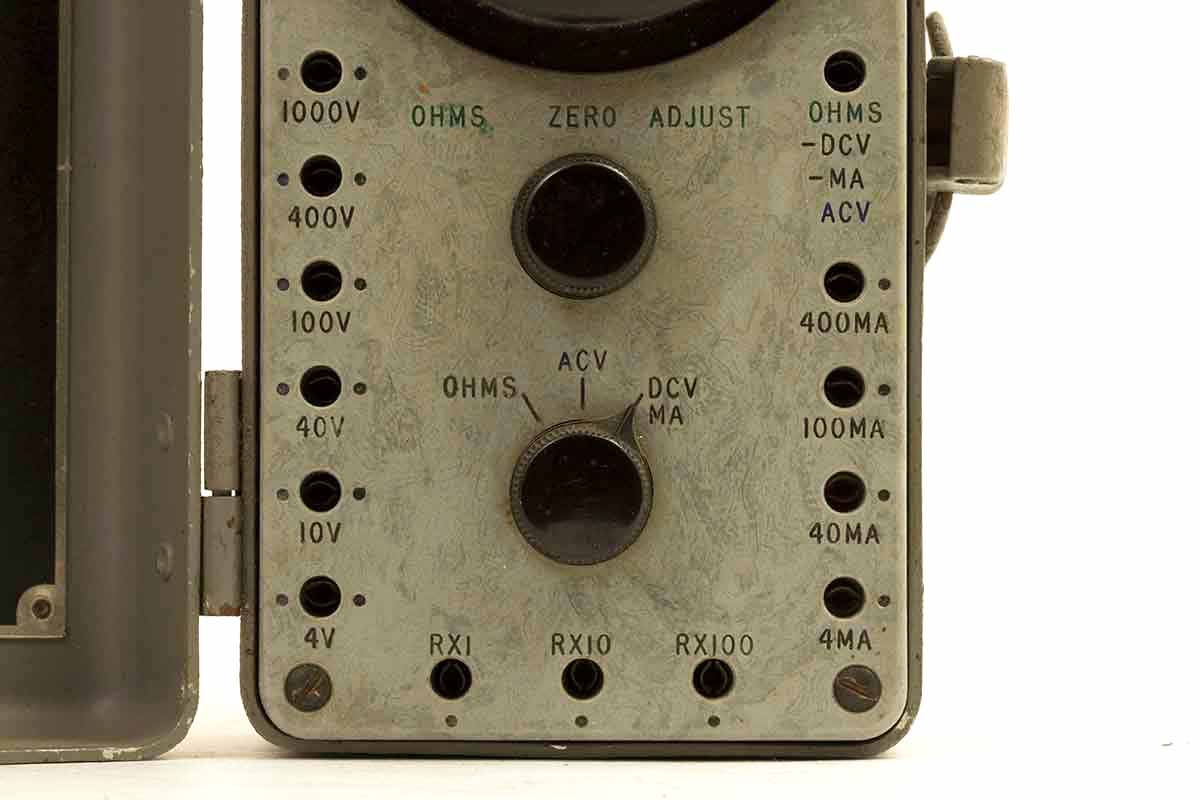

De bediening en de bereikschakelaar, het spreekt allemaal voor zich.

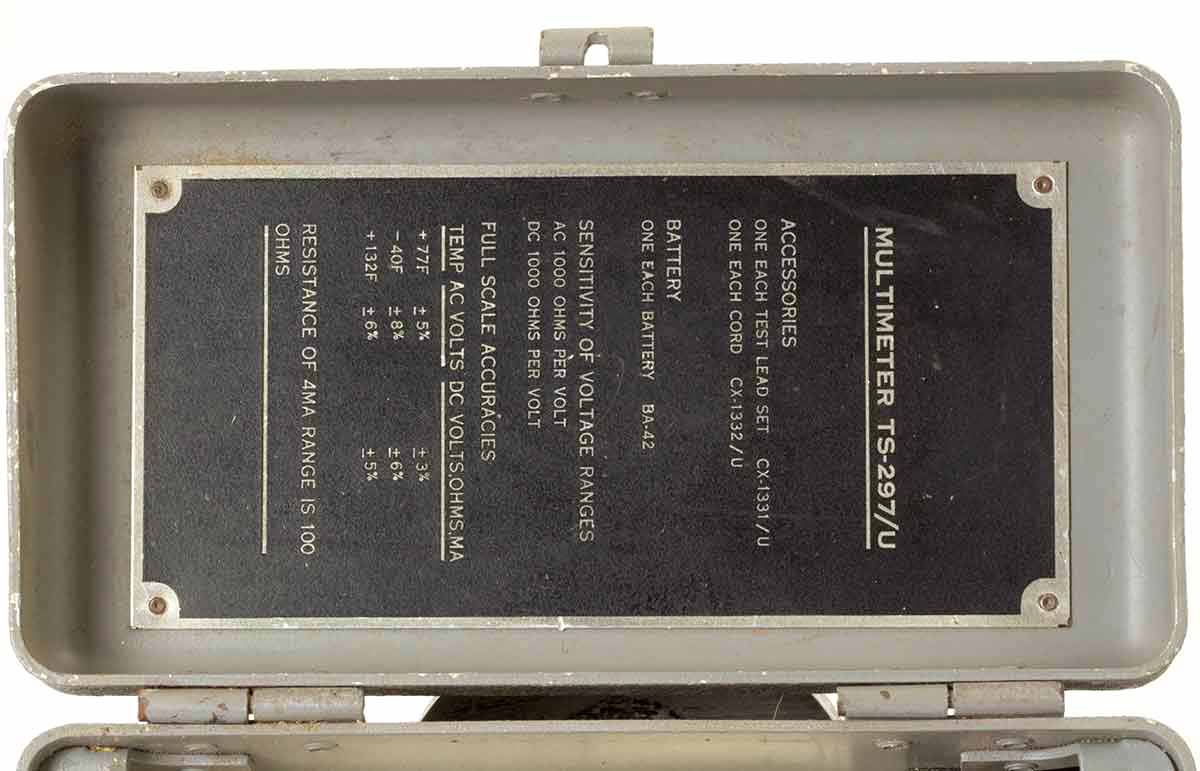

Op de binnenkant van het deksel een stukje documentatie.

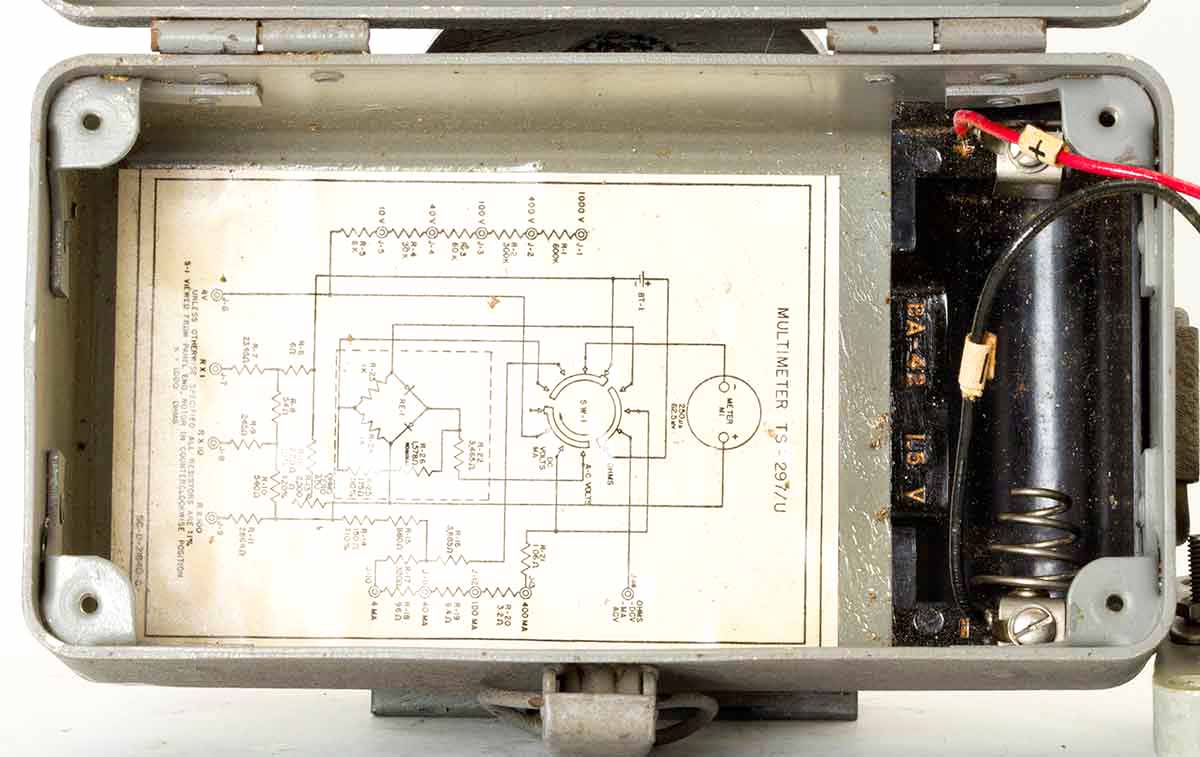

In het bijgevoegde manual zal ook wel een schema staan, hier in elk geval ook. Verder bevindt zich hier het batterijcompartiment.

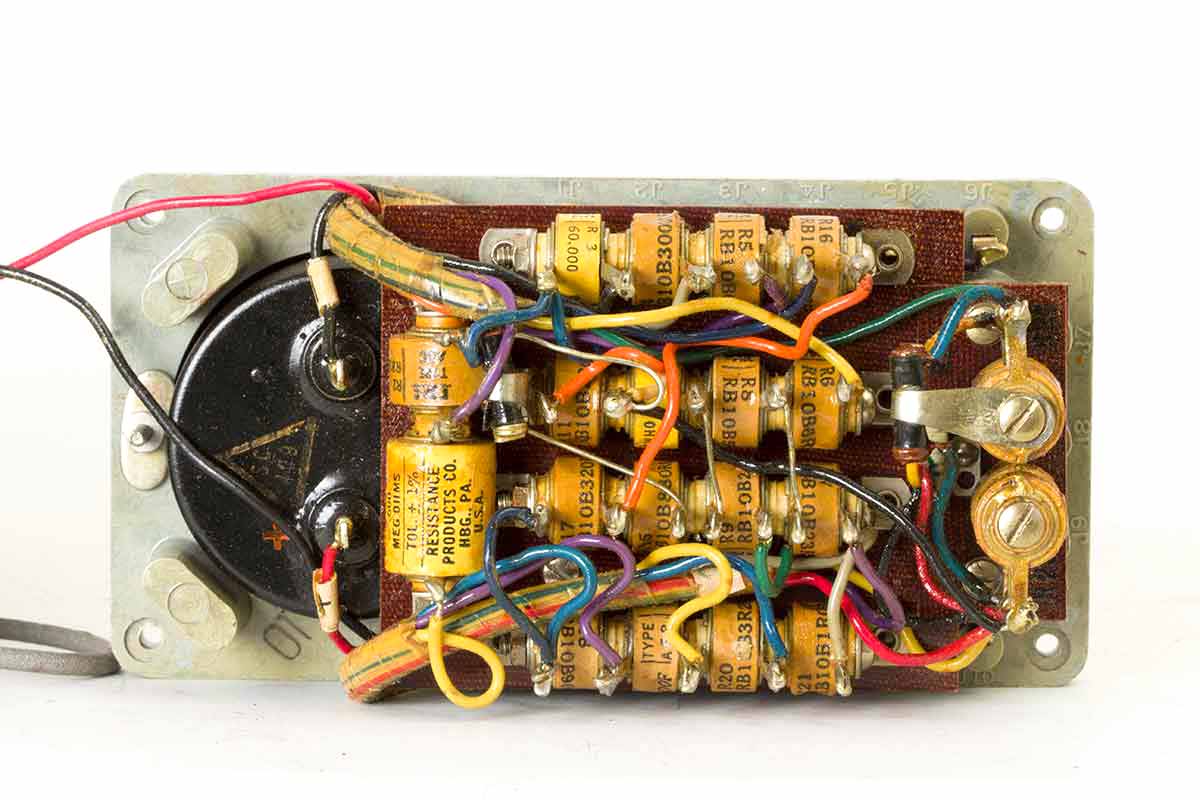

Een overzicht van alle weerstandjes, het ziet er allemaal wel degelijk uit.

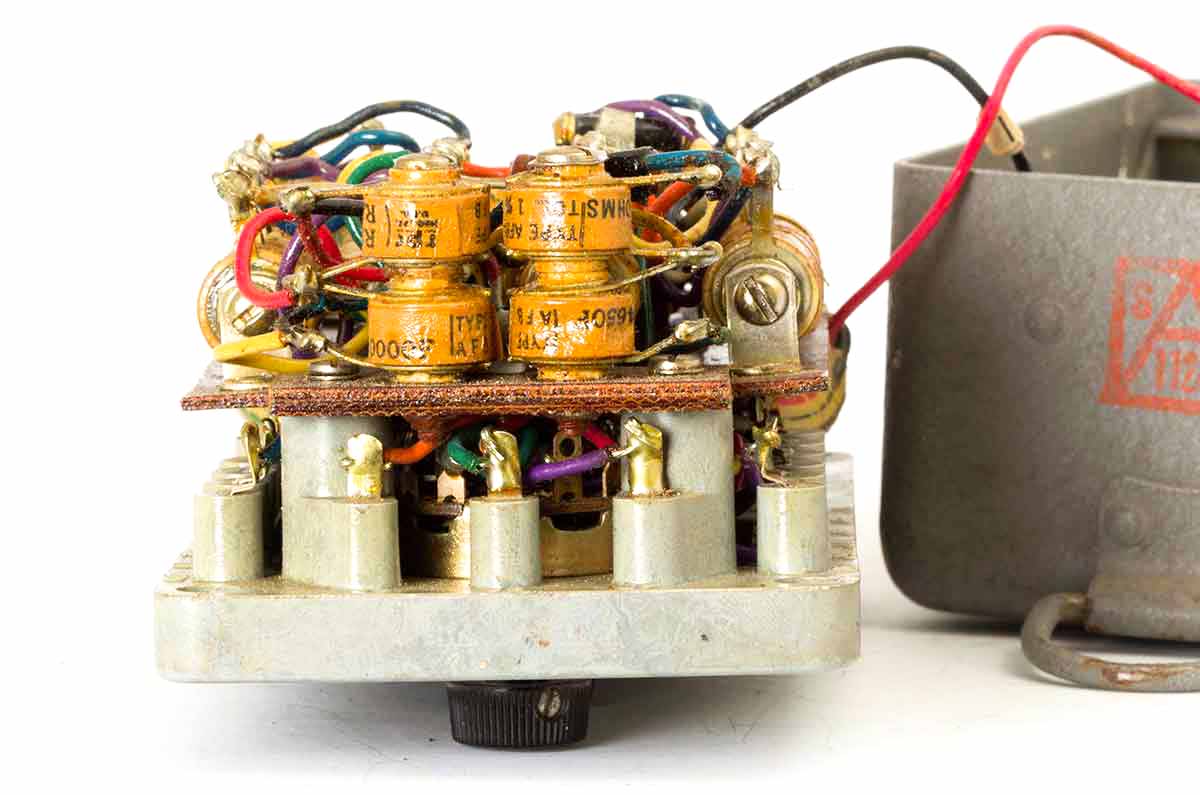

De rechter kant van het instrument.
De onderzijde.

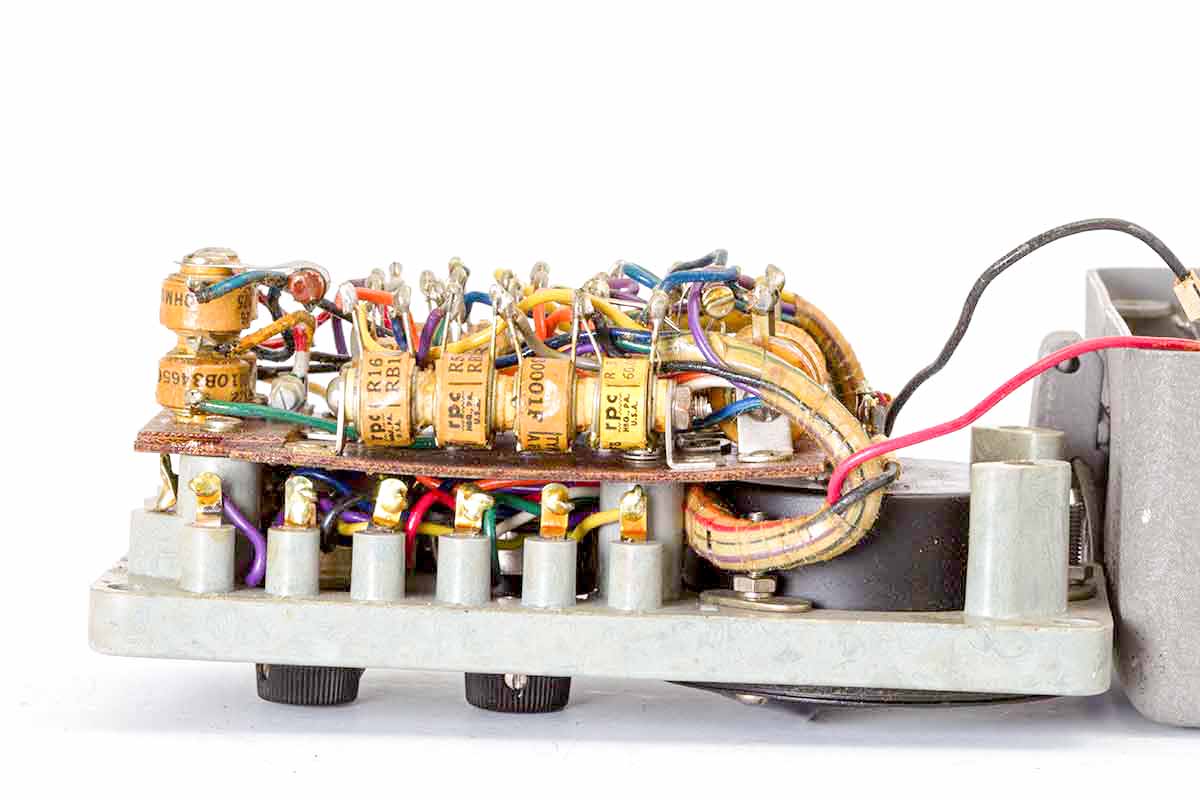

En de linker kant, de kabelboompjes netjes gebundeld, keurig werk.
Voor de mensen die re nog eens mee willen meten, hier de pdf van de gebruikershandleiding.: TM-11-5500 of AFM-101-10
