Multimeter ME-70 PSM-6, een militair universeel instrument, vermoedelijk gebruikt bij de luchtmacht.
Door op de afbeeldingen te klikken krijgt u een vergroting in een apart venster.

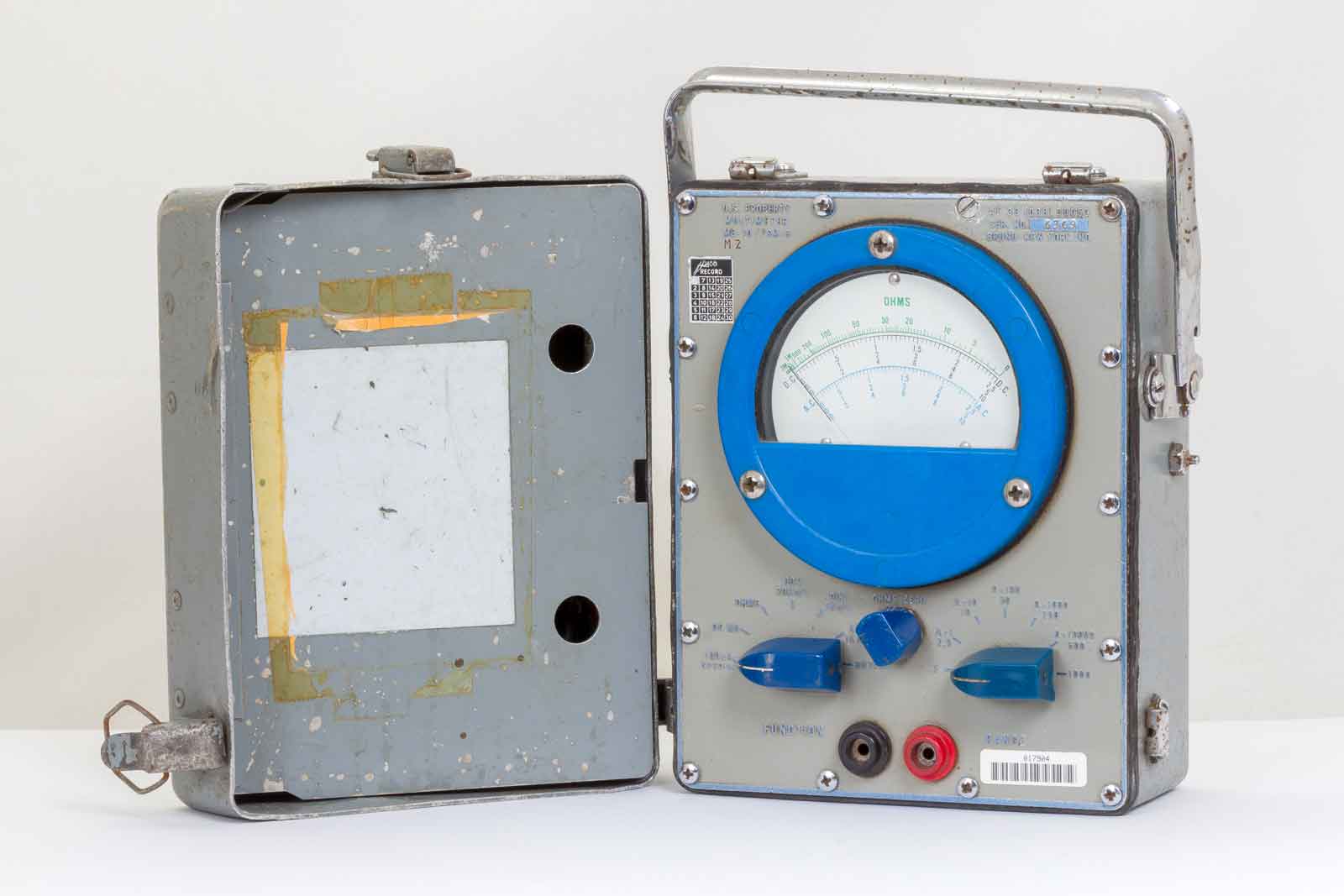

Het instrument met links de deksel met de accessoires, bij dit exemplaar alleen twee meetsnoeren... Wat ook wat vreemd is dat er geen bovenbevestiging op de meter zelf zit. Of dit wel de goede combinatie is???
De bereiken zijn als volgt:
- DCV - 20 kΩ/V: 0.5 - 2.5 - 10 - 50 - 250 - 500 - 1,000.
- DCV -1 kΩ/V: 0.5 - 2.5 - 10 - 50 - 250 - 500 - 1,000.
- ACV - 1 kΩ/V: 0.5 - 2.5 - 10 - 50 - 250 - 500 - 1,000
- Output V: 0.5 - 2.5 - 10 - 50 - 250 - 500 - 1,000
- DC mA: 0.5 - 2.5 - 10 - 50 - 250 - 50 - 1,000
- 100 µA alleen DC.
- Weerstand: 0-1,000; 0-10,000; 0-100,000; 0-1,000,000; 0-1,000,000,000 Ω.

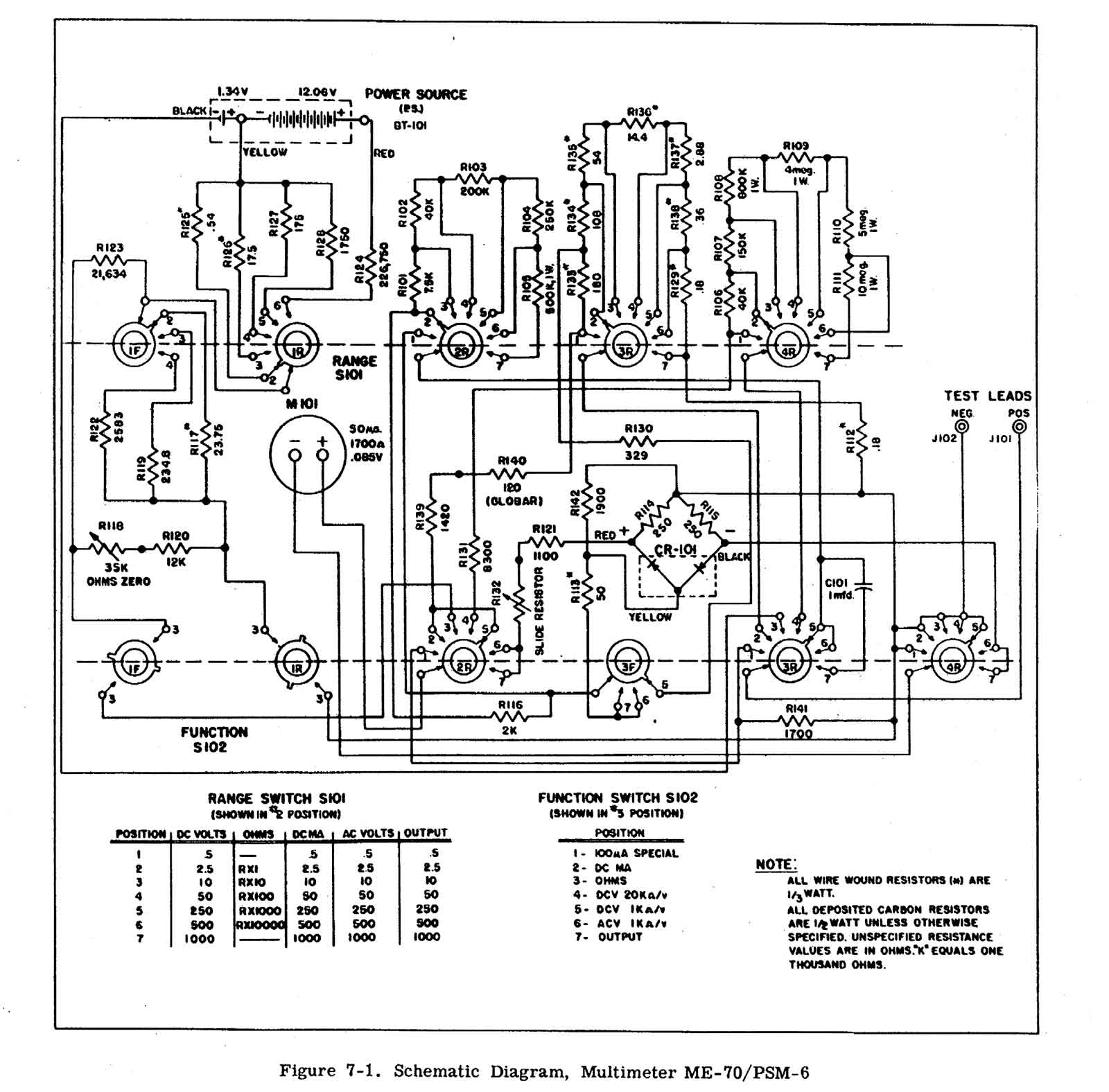

Het hoogste bereik van de weerstandmeting werkt met de serieschakeling van twee batterijtjes, één van 1,35 Volt en één van 12,06 Volt. De onderste bereiken met alleen 1,35 Volt. Die kan waarschijnlijk wel door een 1,5 Volt-type worden vervangen.

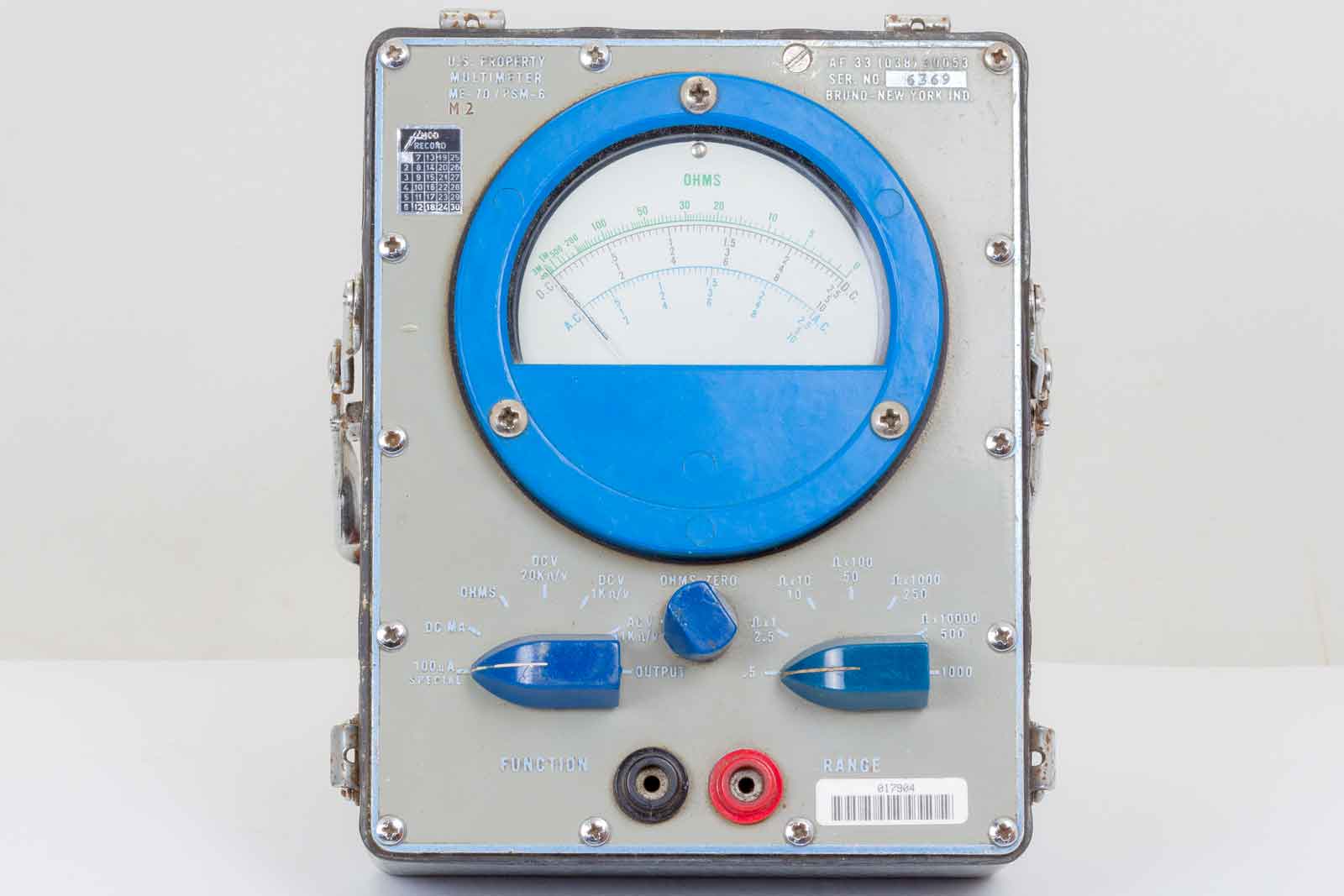

Het vooraanzicht van de meter ziet er als volgt uit:
Het meetinstrument met daar onder drie knoppen, links de fuctie-keuze en rechts het bereik. In het midden de nul-instelling van de ohmmeting.
Onder de beide aansluitbussen voor de meetsnoeren.

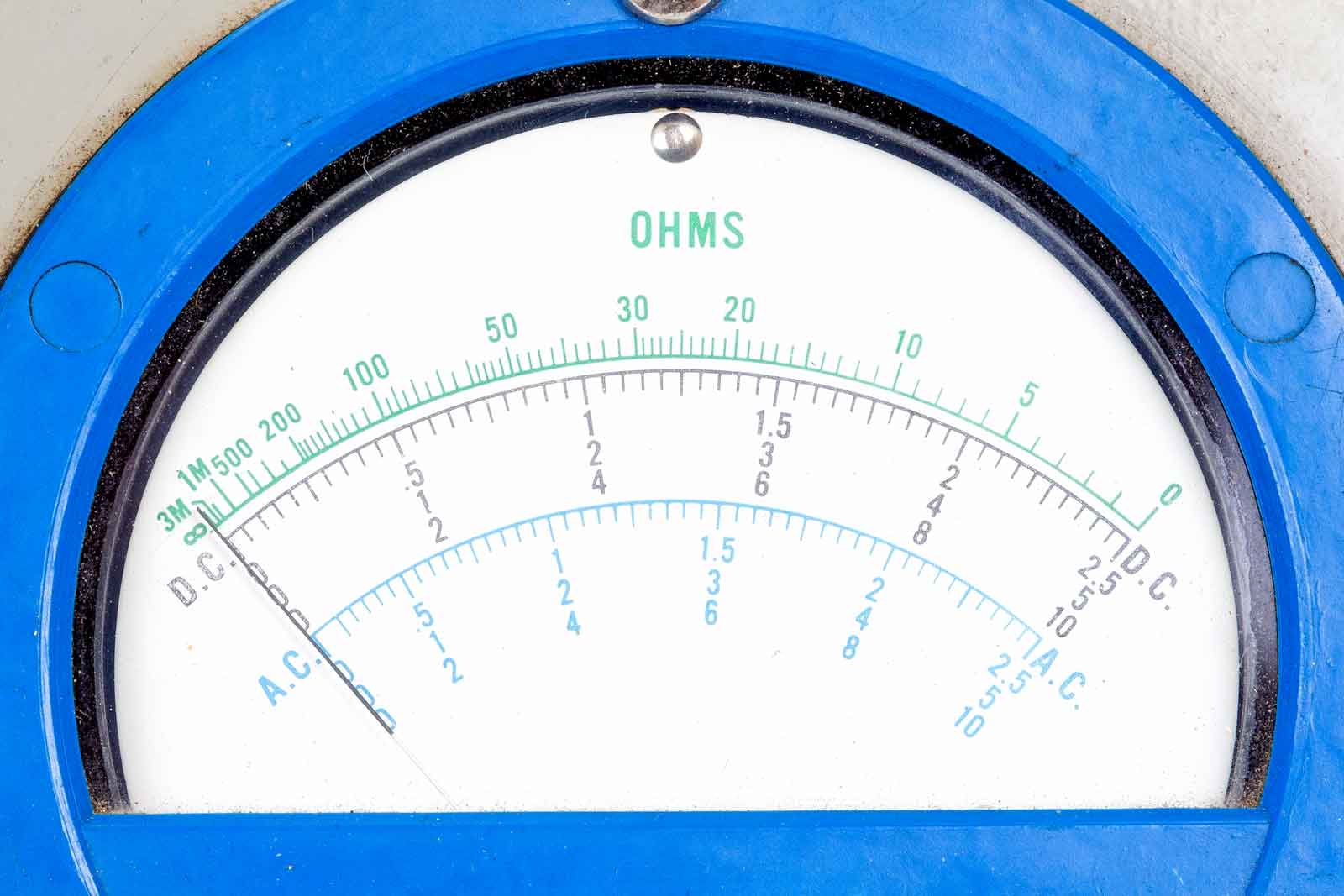

De meterschaal, het weerstandsbereik in groen, DC-meting in grijs en AC-meting in het blauw.

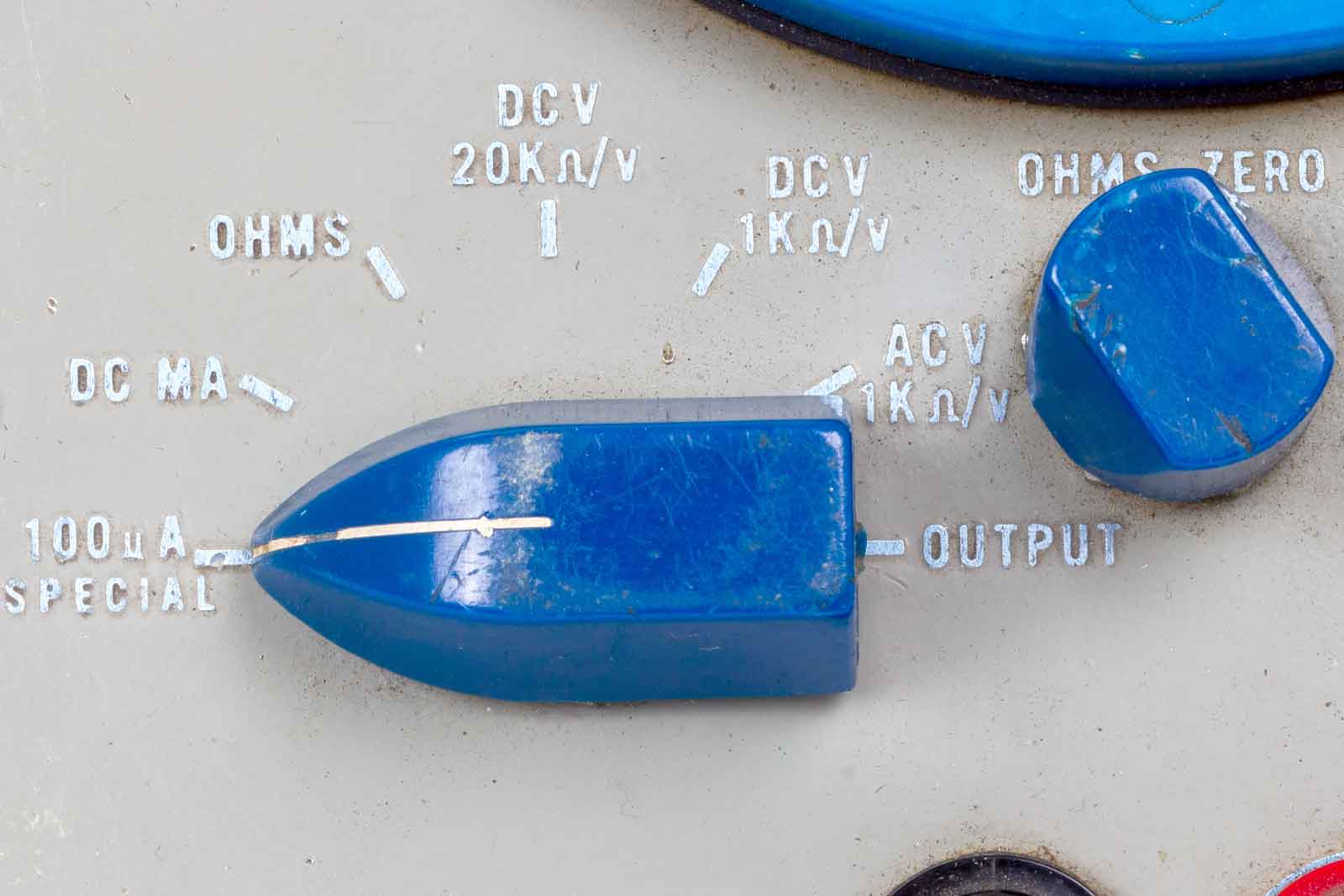

De functies: 100 microAmpère, DC-mA, Ohms, DC-Volt met 20 kOhm/Volt, DC-Volt met 1 kOhm/Volt, AC-Volt met 1 kOhm/Volt en Output.

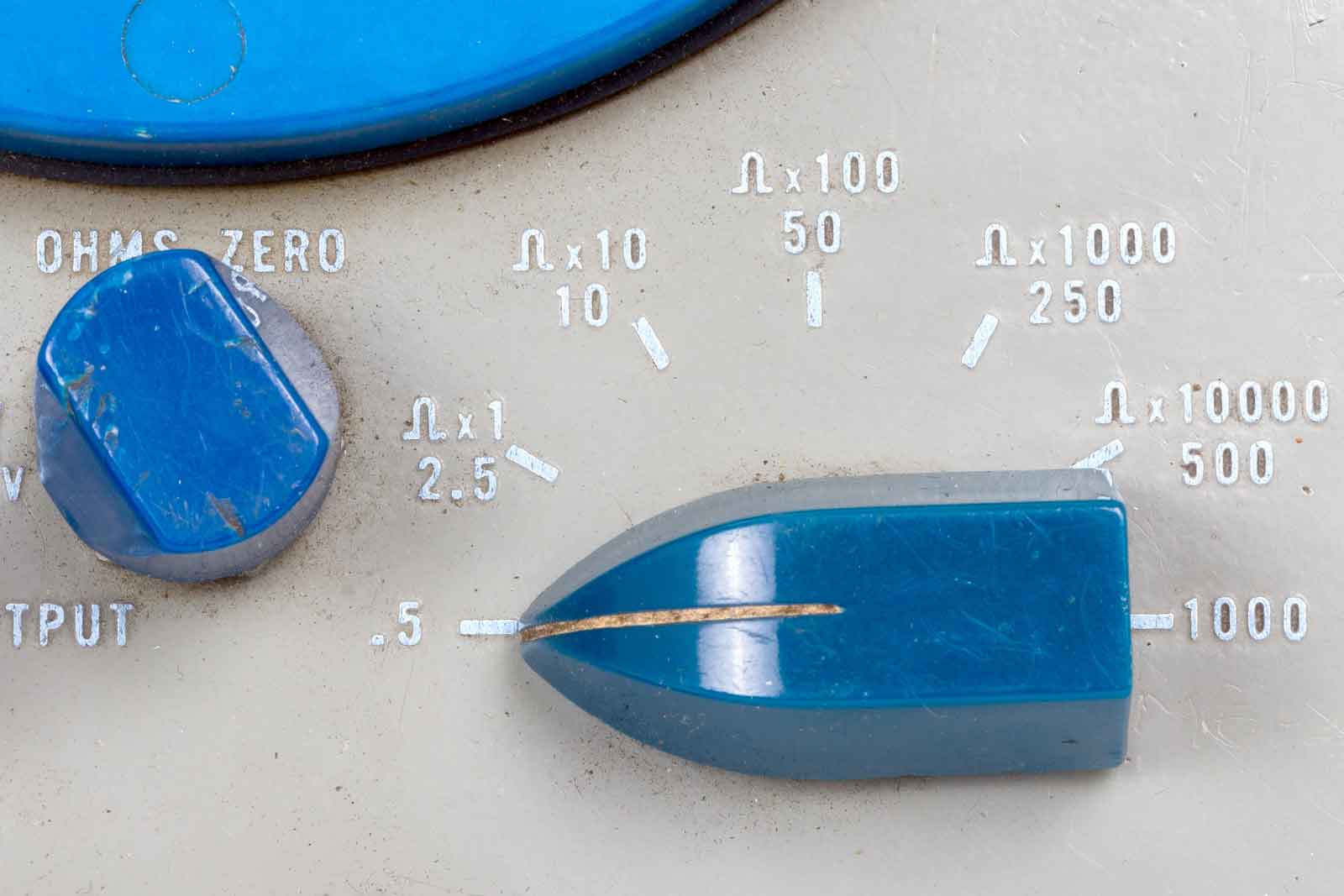

De bereik-schakelaar, de bereiken spreken voor zich zelf.

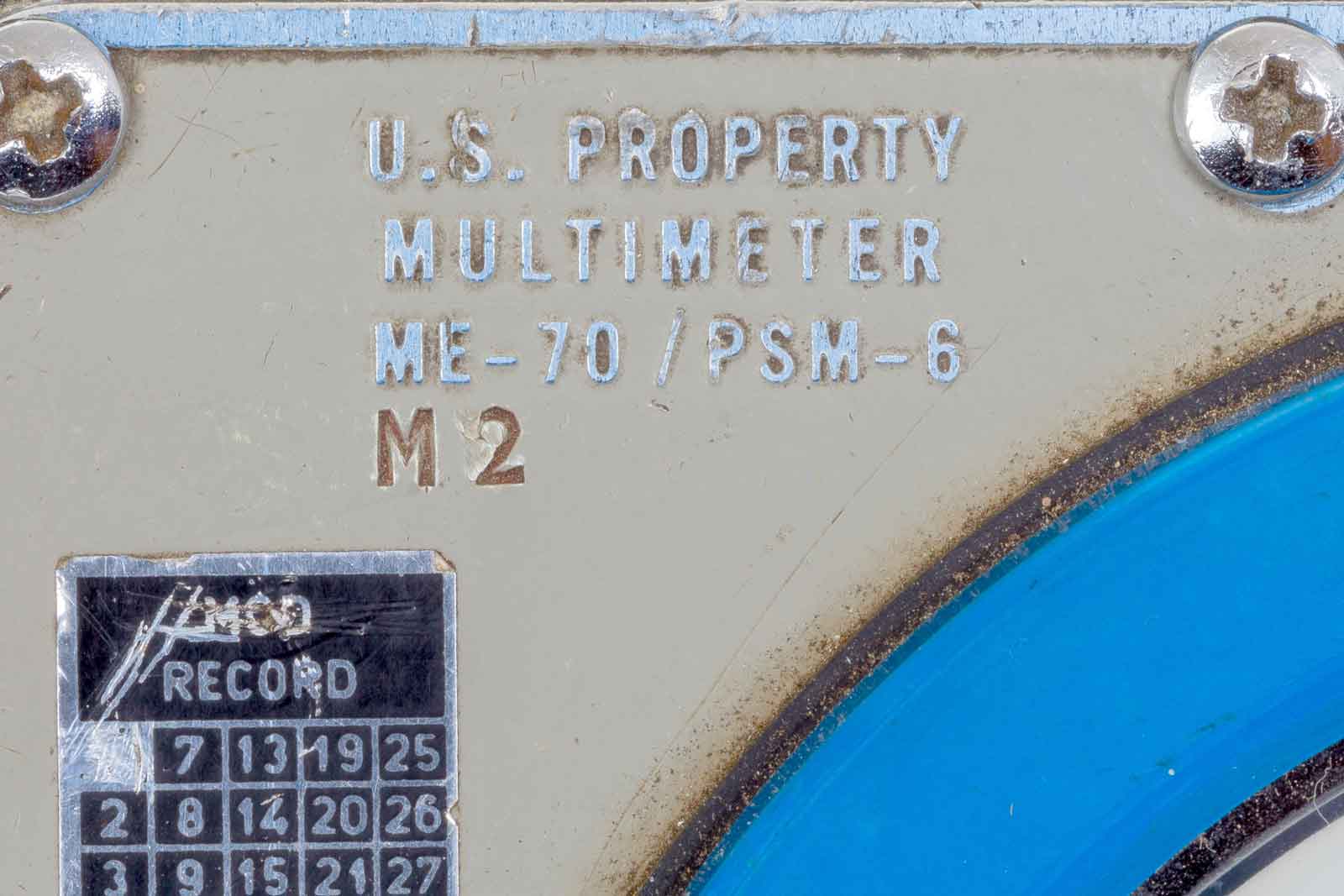

Het type Multimeter ME-70 / PSM-6. Er bestaat ook nog een PSM-6A, die is wat beter beveiligd tegen overbelastingen. Vaak zie het type ook als AN/PSM-6 vermeld.

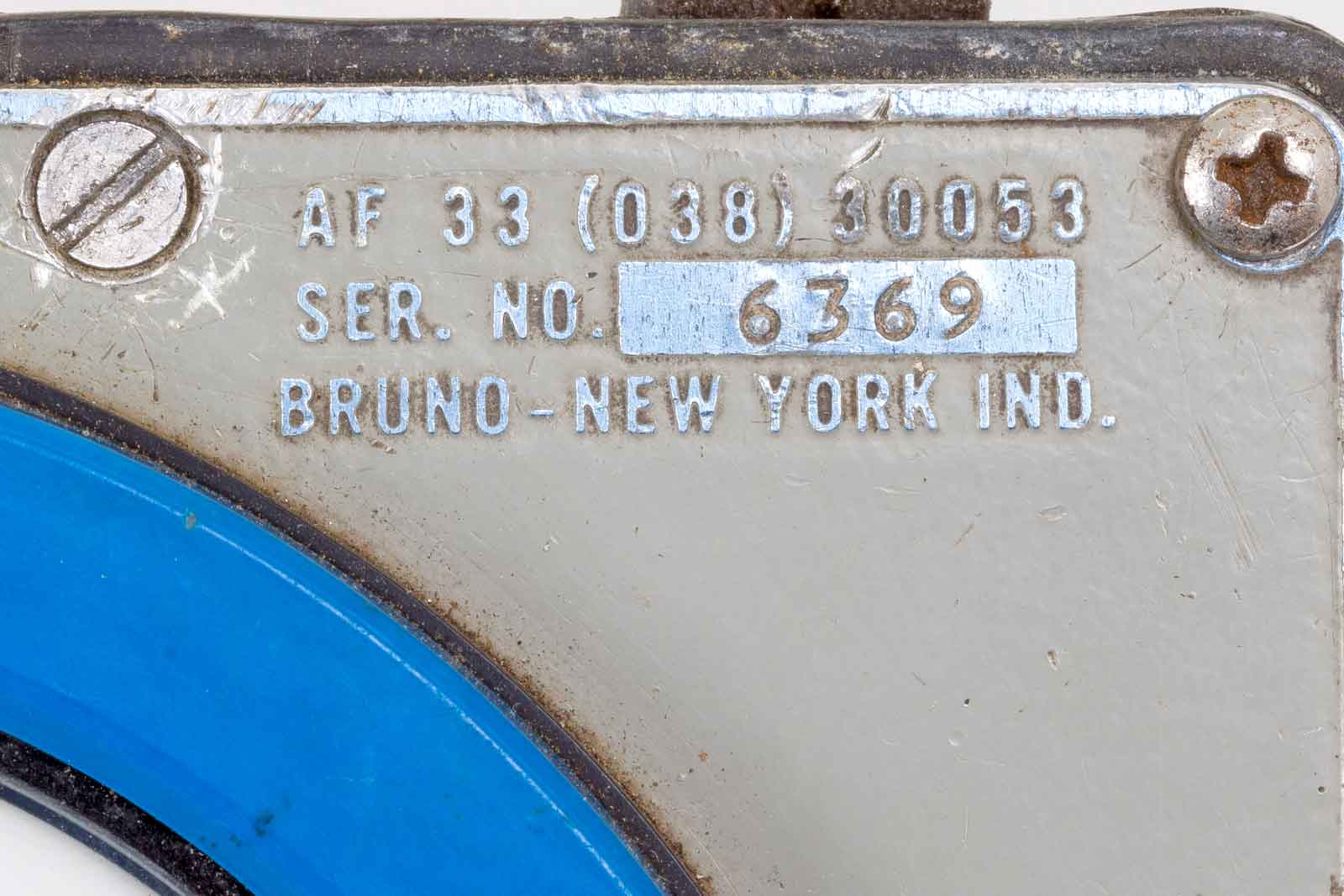

De bovenste code zal wel een soort van magazijnnummer zijn. Er onder het serie nummer en de maker is de firma BRUNO-NEW YORK IND.

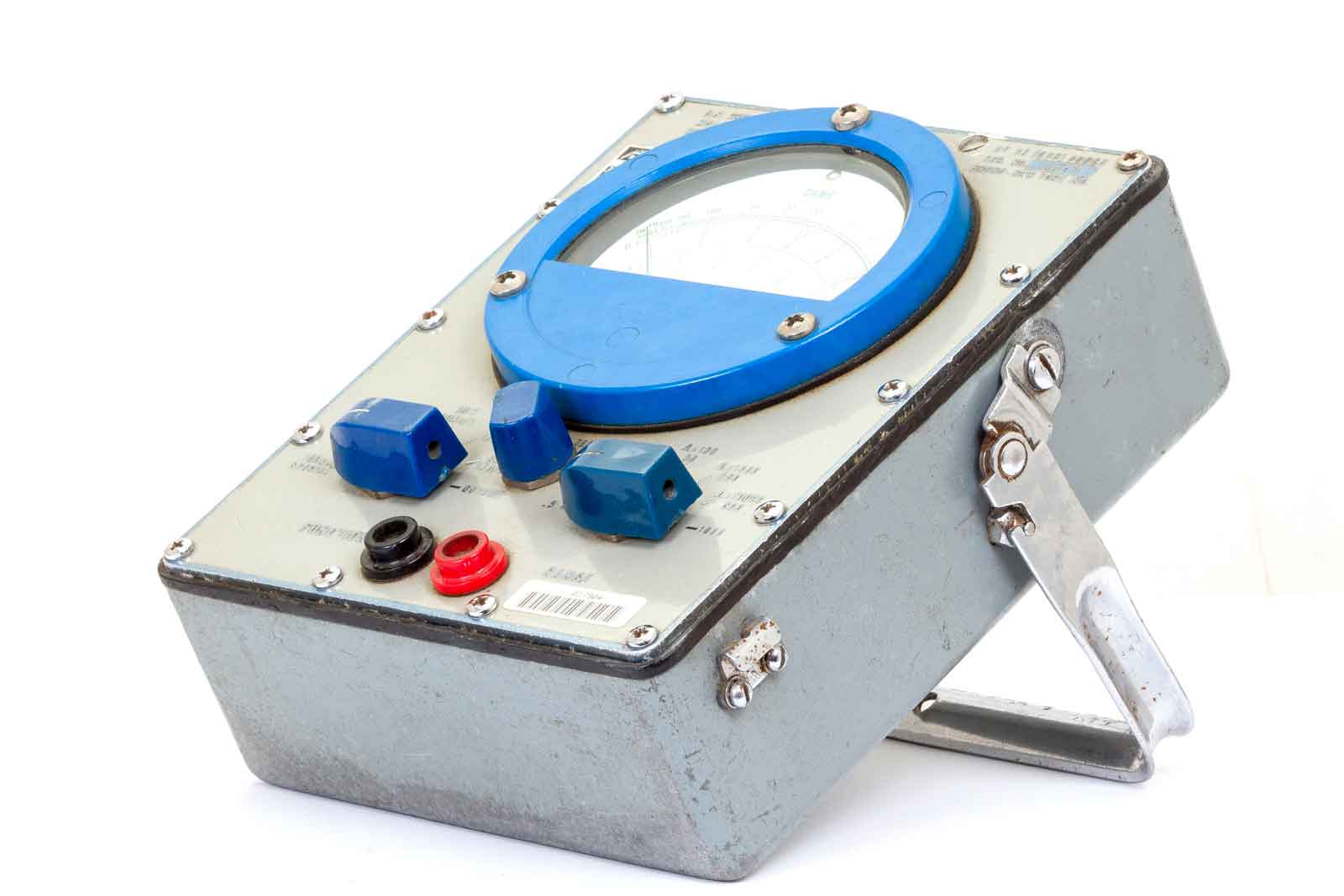

Op deze afbeelding de typische lighouding van de meter. Dit wordt gedaan door het handvat te vergrendelen met twee uitsteeksels aan het meter-huis.
Het binnenwerk.

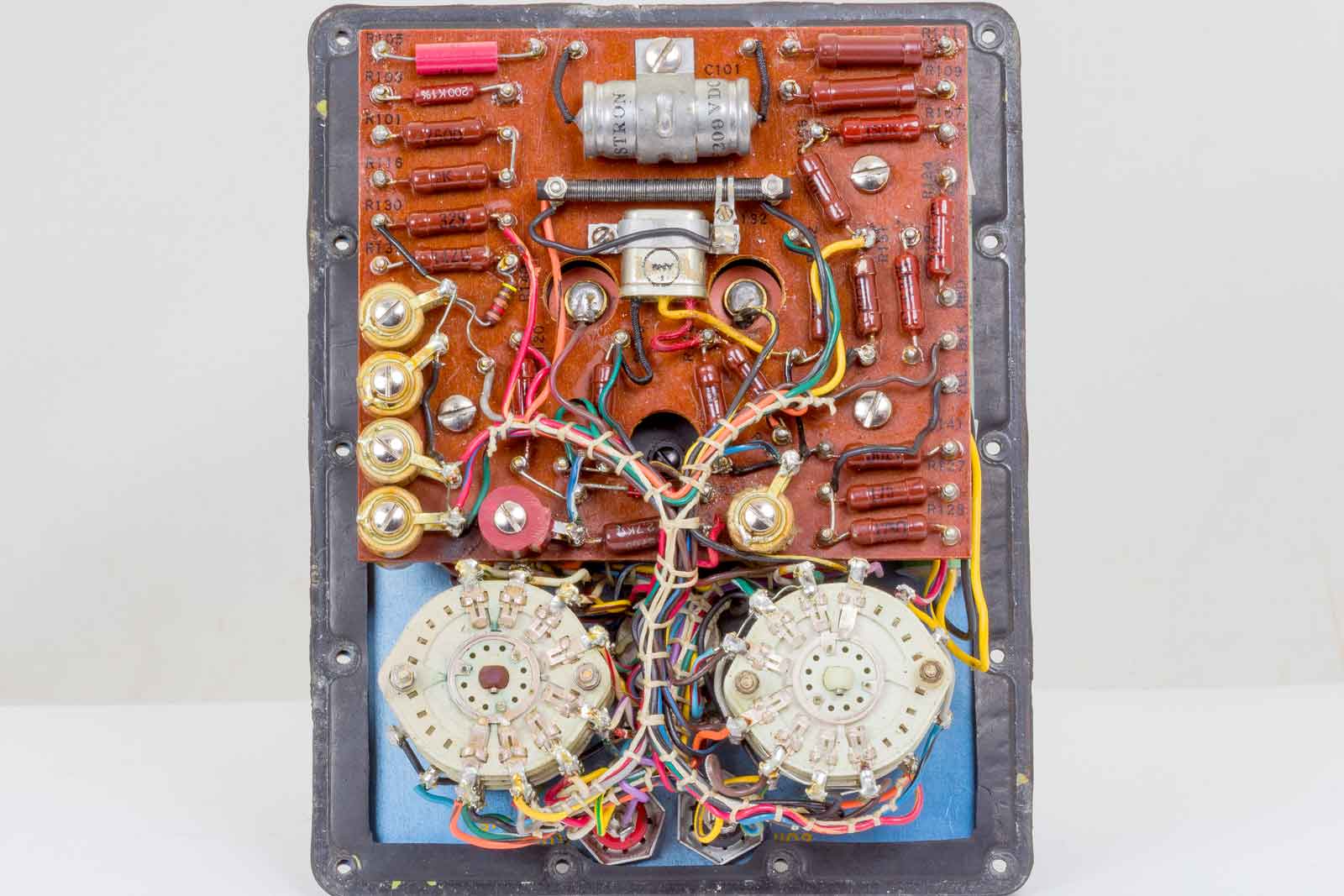

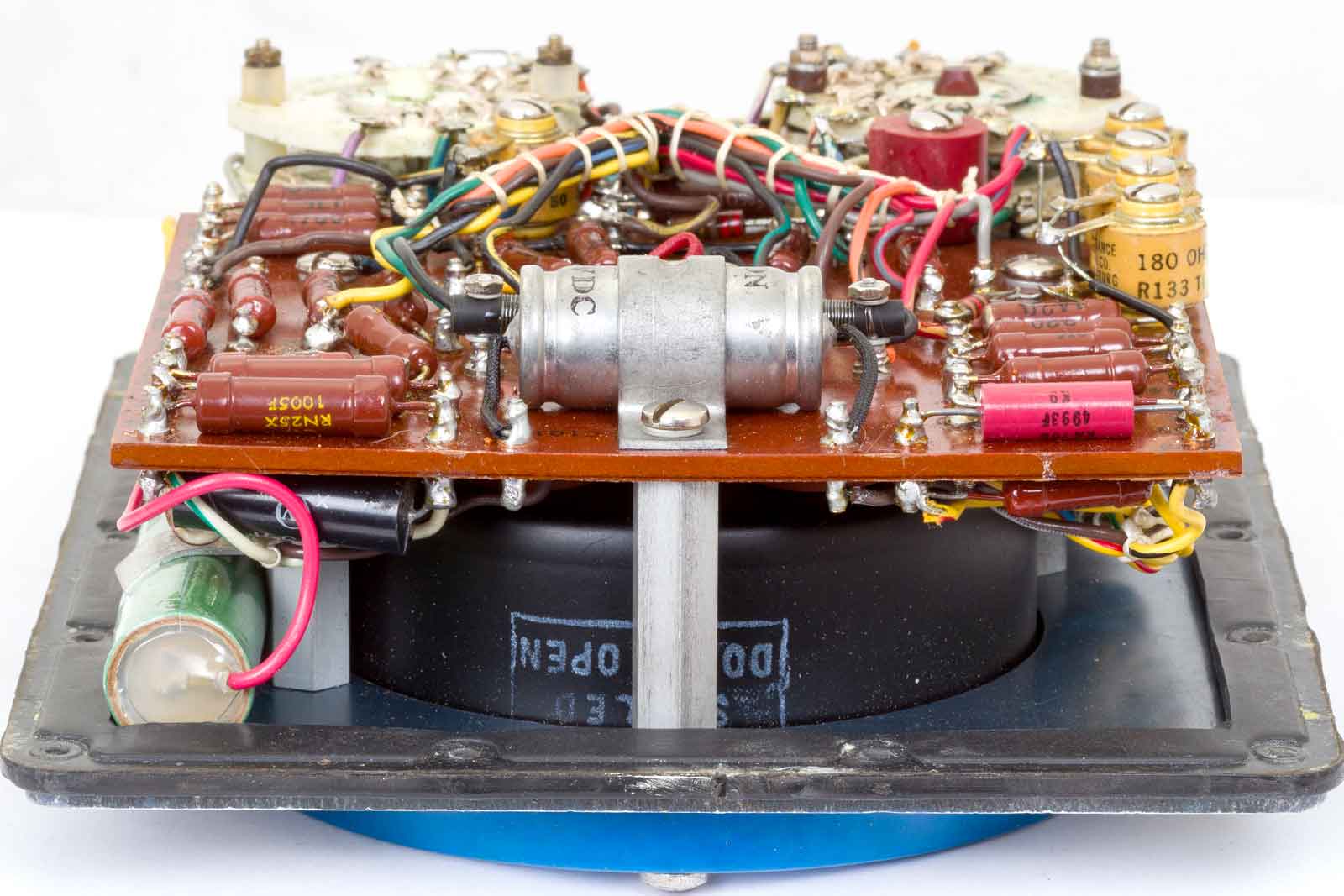

Het bovenste gedeelte met een pertinax plaat waarop alle componenten bevestigd zijn.

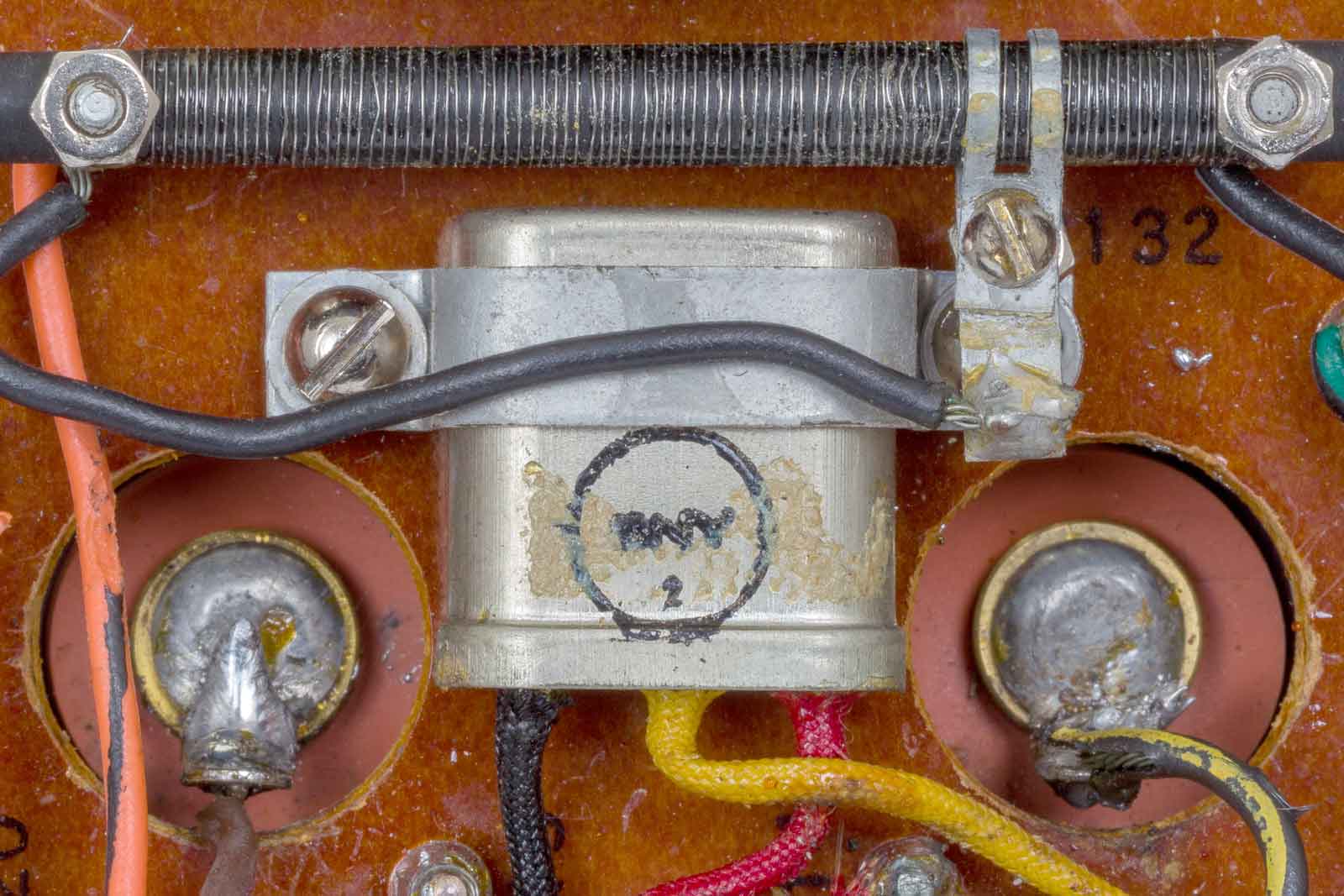

De gelijkrichter voor de wisselspannings-meter.

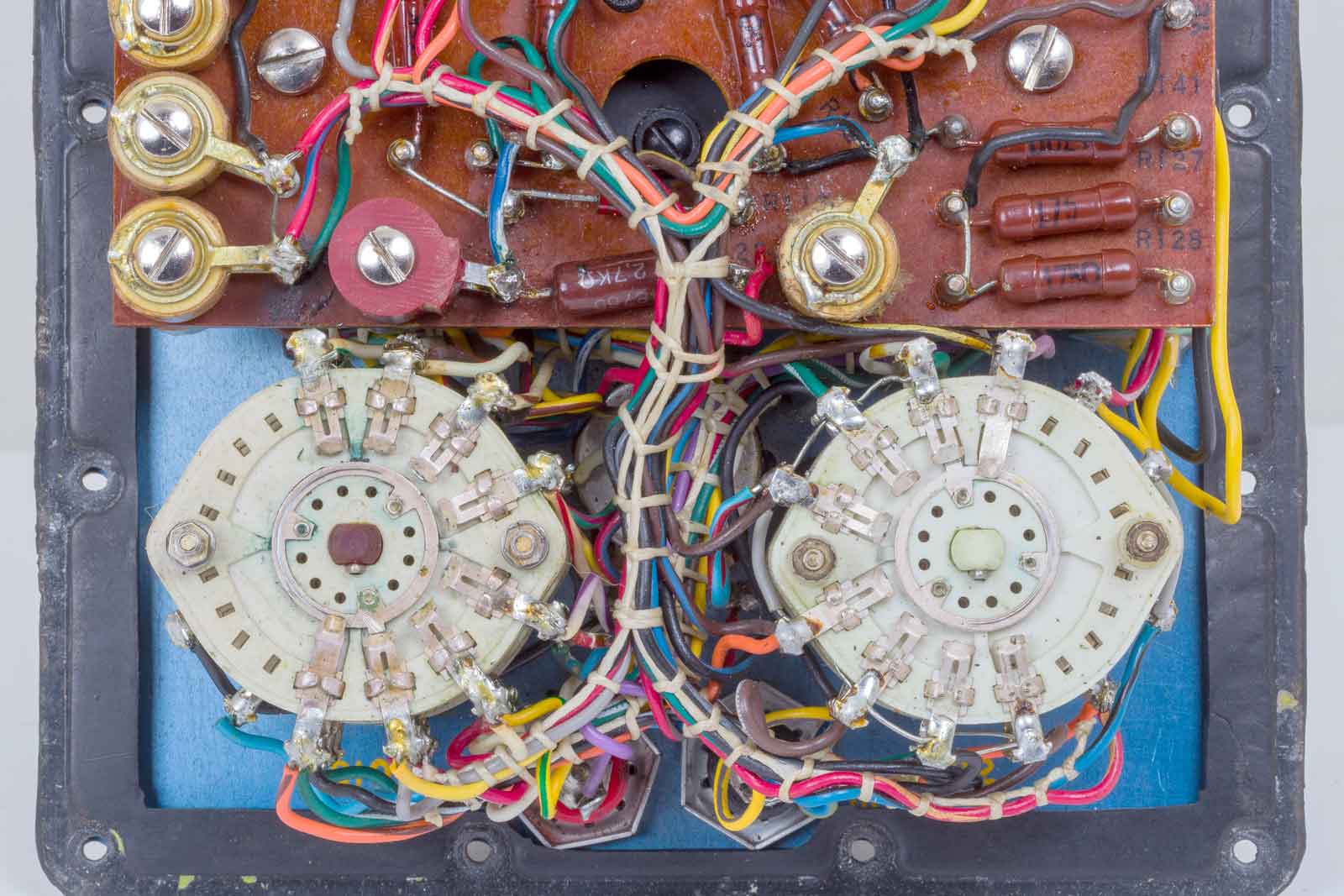

De beide keuzeschakelaars met keramische deks. Ik zie een 2,7 kOhm weerstand die er naderhand in is gezet en van Europese makelij is.

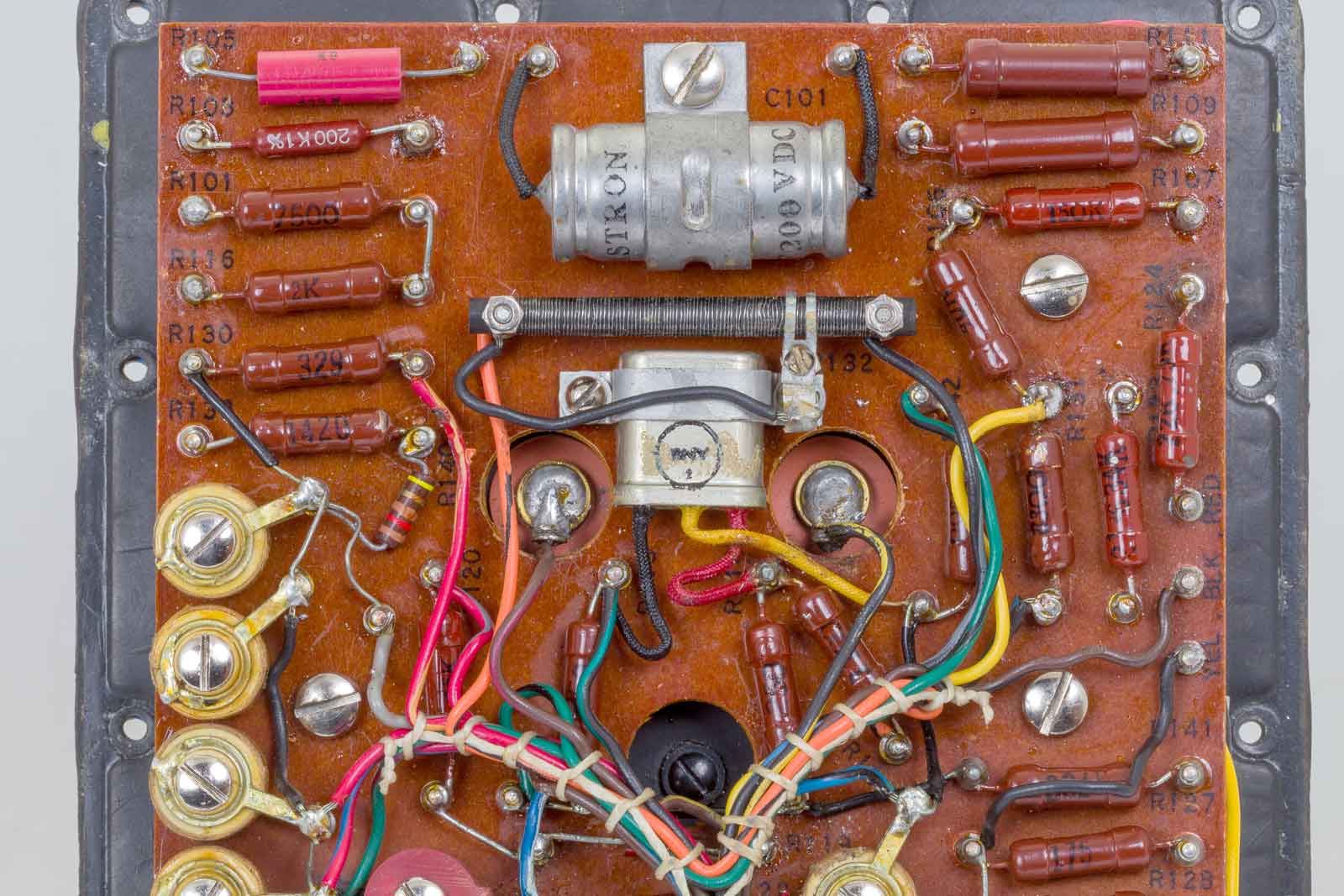

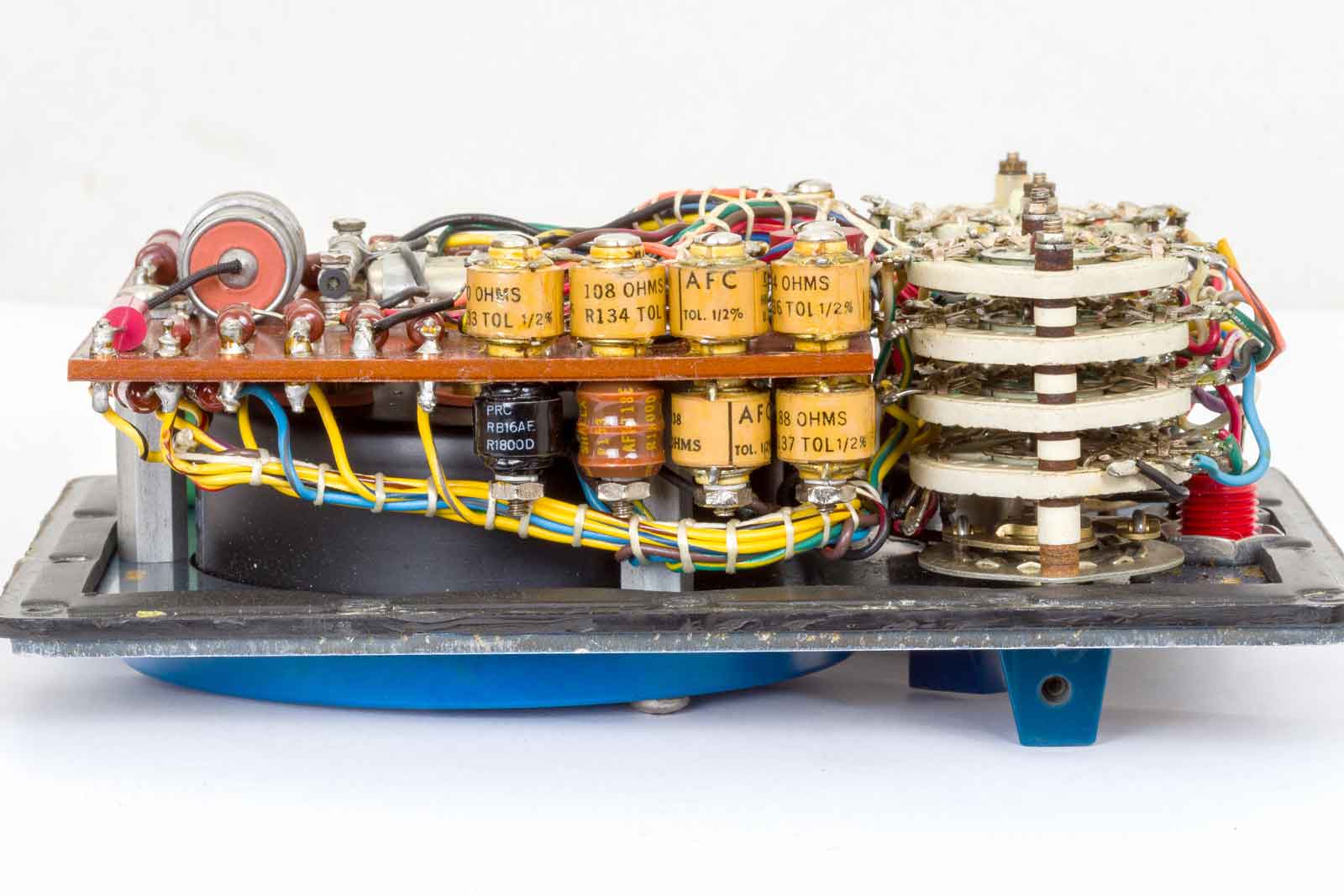

De rechter zijkant met blik op een serie precisieweerstanden.

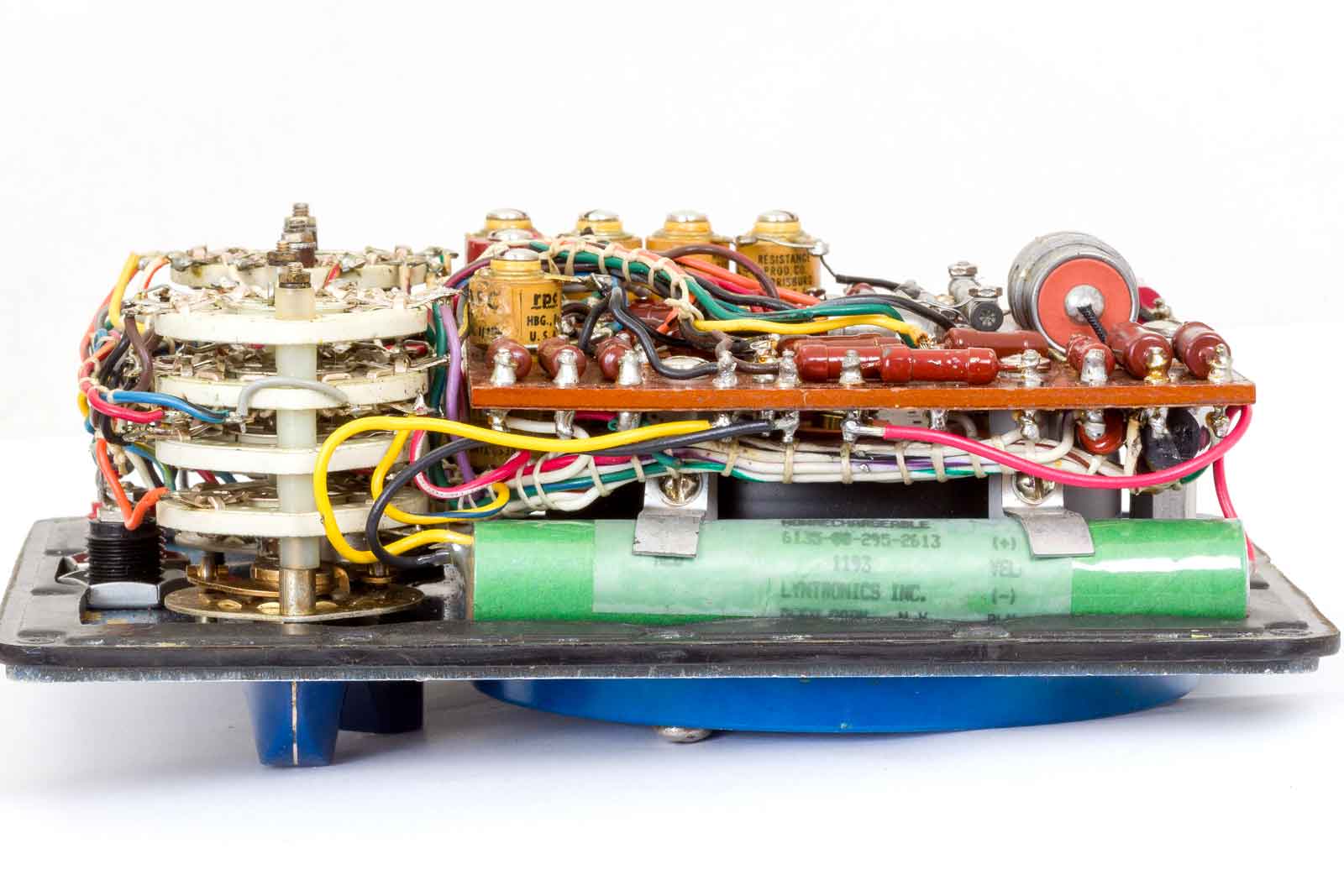

De linker kant. De groene buis is de behuizing van de batterijen. De zwarte draad voor de nul, geel voor +1,34 Volt en rood voor +13,4 Volt. Voor nabestelling, het NATO-Stock-nummer is 6135-00-295-2613 en het type batterij is BR 1085/U. Door de twee geschroefde klemmen los te draaien en de draden te desolderen kan de batterij verwisseld worden.

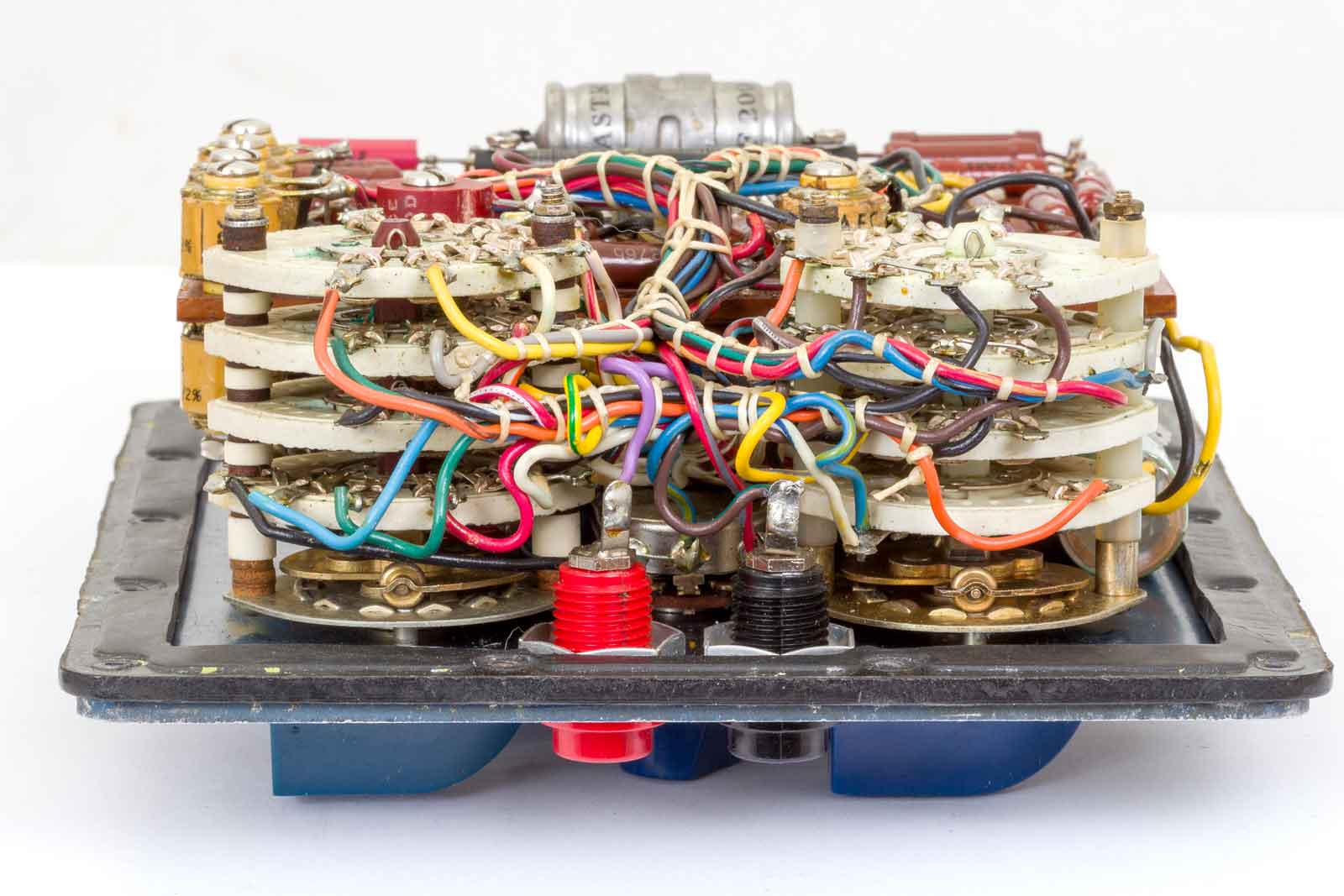

De onderkant met zicht op alle schakeldekken en de aansluitbussen.
De bovenkant, de condensator in het midden zal bedoeld zijn voor de outputmeting. De waarde is 1 micro-Fahrad.

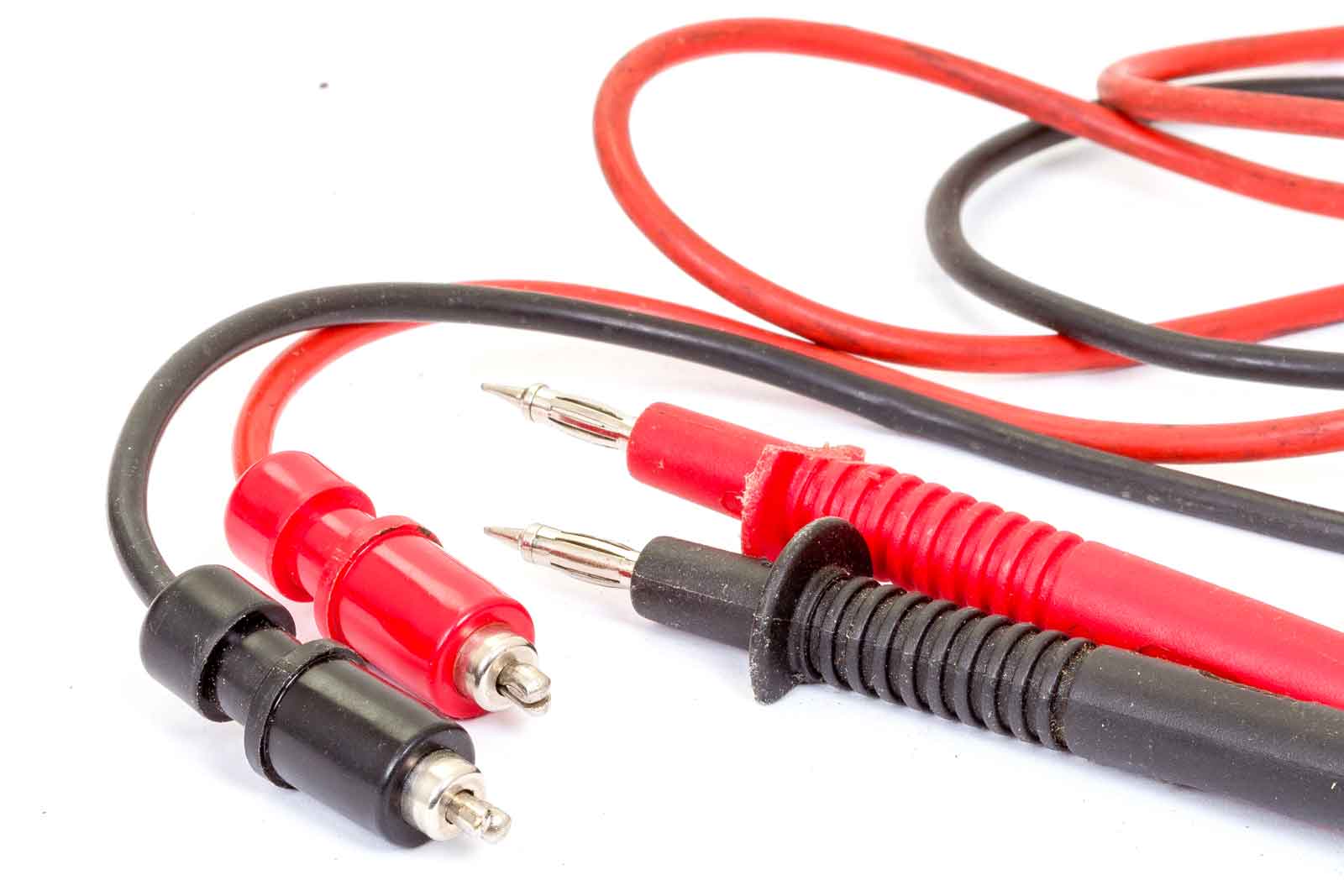

De set meetsnoeren. De stekkers zijn wel speciaal, door ze in de bussen te drukken worden ze meteen vergrendeld zodat ze er niet onverhoopt uit kunnen schieten.

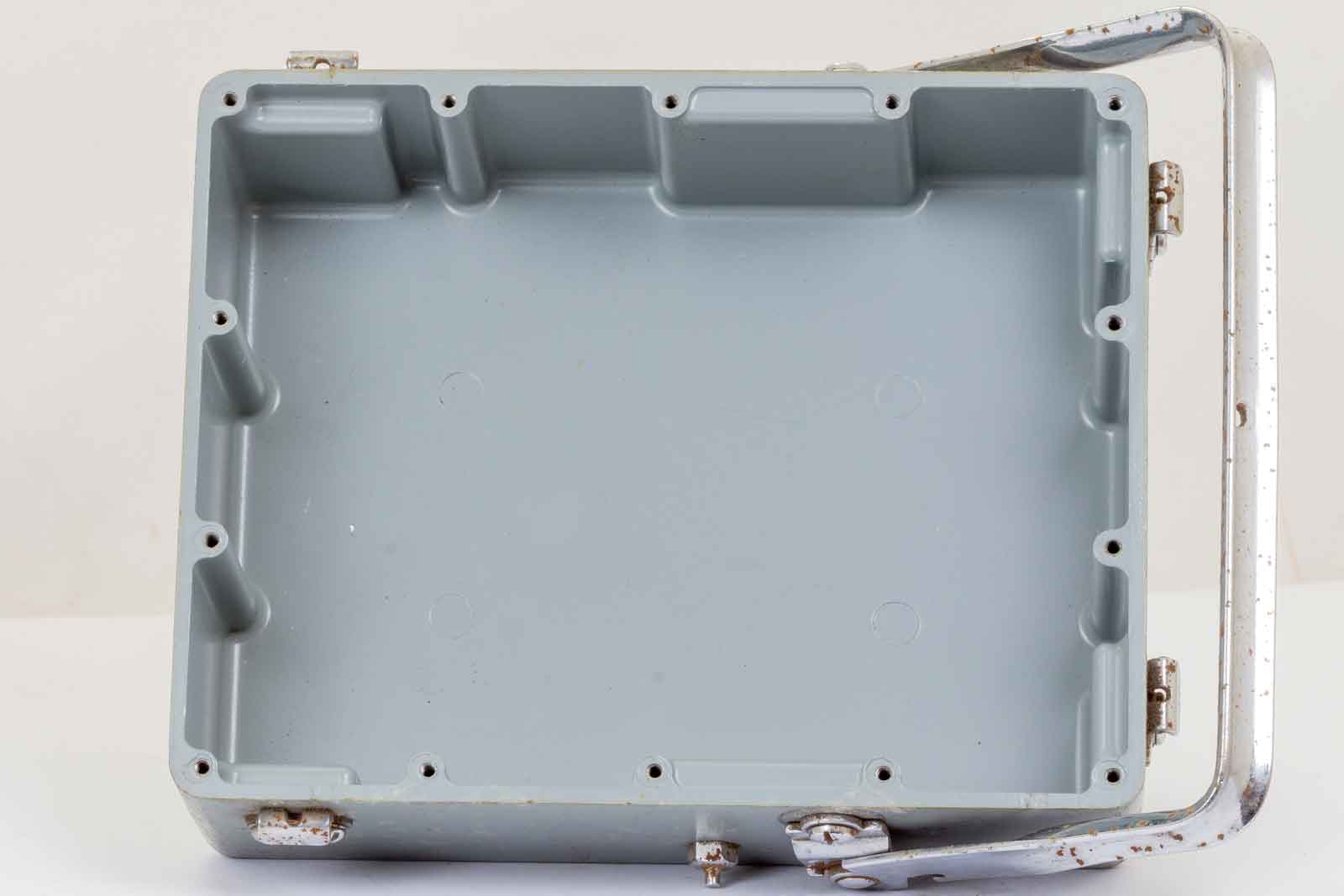

De metale behuizing die zeer degelijk is uitgevoerd.
Voor de echte liefhebbers nog een pdf van het manual: TM-11-6625-475-10
