De Frequentiemeter CBLC-74028 is een deel van de Amerikaanse Navy testuitrusting LM-20

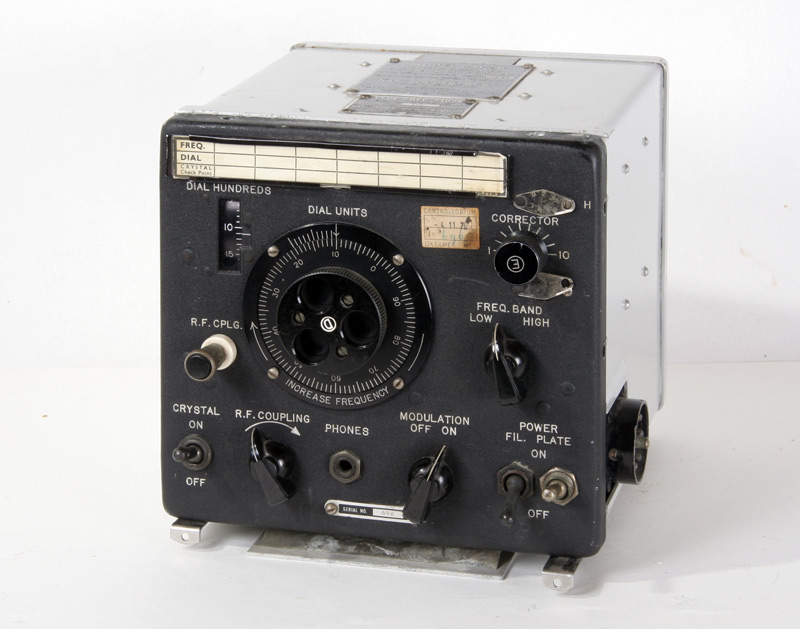

Hierboven een foto van het hart van een LM-* installatie, de Heterodyne Frequentie Meter, het uiterlijk vertoont overeenkomst met de BC-221 maar is toch wezenlijk anders. De afstemming en frequentiekeuze zien er identiek uit, de rest niet.
De LM-* uitrusting voorziet in een eenvoudige en betrouwbare frequentie-indicatie-bron tussen 125 kc en 20 Mc voor het instellen en meten van ontvangers, zenders, signaalgeneratoren en elk apparaat waarvan de frequentie moet worden gemeten. Het is een heterodyne apparaat met een variabele oscillator die kan worden geijkt tegen een interne kristal-oscillator en zijn harmonischen. Een extern signaal kan worden gemengd met de output van de variabele oscillator door een draad of antenneverbinding naar een aansluitpunt. Een aansluiting op het frontpaneel voorziet in het gebruik van een hoofdtelefoon om naar de zweving te luisteren.
De variabele oscillator
kan worden gemoduleerd.

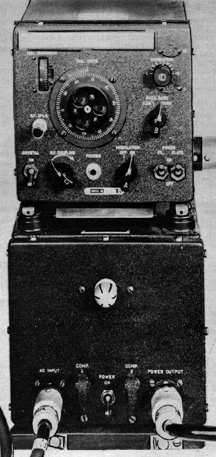

Een afbeelding van de complete LM-20, onder de voedingsunit en boven de Frequentiemeter. Er waren vele LM's. Hier onder een lijst van deze toestellen met de typische eigenschappen:
Model |
Freq Meas Unit Type |
Het Osc Freq Rnge --KCs |
Operating Voltage |
Mechanical Design |
Note |
LM |
None |
195-400 |
12-14 |
|
|
LM-1 |
None |
195-400 |
External battery supply |
Same as LM |
|
LM-2 |
None |
195-400 |
12-14 |
Minor improvements throughout |
1 |
LM-3 |
None |
195-400 |
External battery supply |
Same as LM-2 |
|
LM-4 |
None |
195-400 |
12-14 |
Same as LM-2 |
2 |
LM-4A |
None |
195-400 |
24-28 |
Same as LM-4 |
|
LM-5 |
None |
195-400 |
12-14 |
Same as LM-4 |
|
LM-6 |
CRR-74023 |
195-400 |
Rect Power Unit Type CRR-20104 |
Same as LM-4 |
|
LM-7 |
CRR-74024 |
195-400 |
12-14/24-28 |
Redesigned shockmount base and capacitor and drive assembly |
|
LM-8 |
CRR-74024 |
195-400 |
Rect Power Unit Type CRR-20104 |
Same as LM-7 |
|
LM-9 |
CRR-74024 |
195-400 |
12-14/24-28 |
Same as LM-7 |
3 |
LM-10 |
CRR-74028 |
125-250 |
12-14/24-28 |
Minor mechanical revisions |
3, 4 |
LM-11 |
CRR-74028 |
125-250 |
Rect Power Unit Type CRR-20104 or CRR-20104A |
Same as LM-10 |
|
LM-12 |
CRR-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
3 |
LM-13 |
CRR-74028 |
125-250 |
Self-contained batteries |
Same as LM-10, less shock mount base |
5 |
LM-14 |
CKB-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
|
LM-15 |
CKB-74028 |
125-250 |
Rect Power Unit Type CRR-20104A |
Same as LM-10 |
|
LM-16 |
CKB-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
3 |
LM-17 |
CKB-74028 |
125-250 |
Self-contained batteries |
Same as LM-10, less shock mount base |
5 |
LM-18 |
CRR-74028 |
125-250 |
Rect Power Unit Type CRR-20104A |
Same as LM-10 |
|
LM-19 |
-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
|
LM-20 |
CBLC-74028 |
125-250 |
12-14/24-28 |
Same as LM-10 |
|
LM-21 |
|
125-250 |
Rect Power Unit Type -20104 or -20104A |
Same as LM-10 |
6 |
Notes:
1. Voltage regulator circuit added.
2. Symbol designations reassigned.
3. Included in Type -10086 waterproof carrying case.
4. Low frequency oscillator fundamental frequency changed.
5. Mounted in Type -10111 carrying case with batteries.
6. Recalibrated and new calibration pages inserted in book where necessary. Aluminum cover and beaded metal chain added to Calibration Book. Spare crystal installed in Meter Case. Set screw in Corrector Knob E replaced with a threaded extension to facilitate calibration to the meter's crystal oscillator.
U ziet dat er nog al wat uitvoeringen zijn. Voor de echte verzamelaar een shock, wanneer hij net een LM14 installatie na veel speurwerk compleet heeft. Niet aan beginnen dus. Maar ja, het is wel een mooie frequntiemeter.

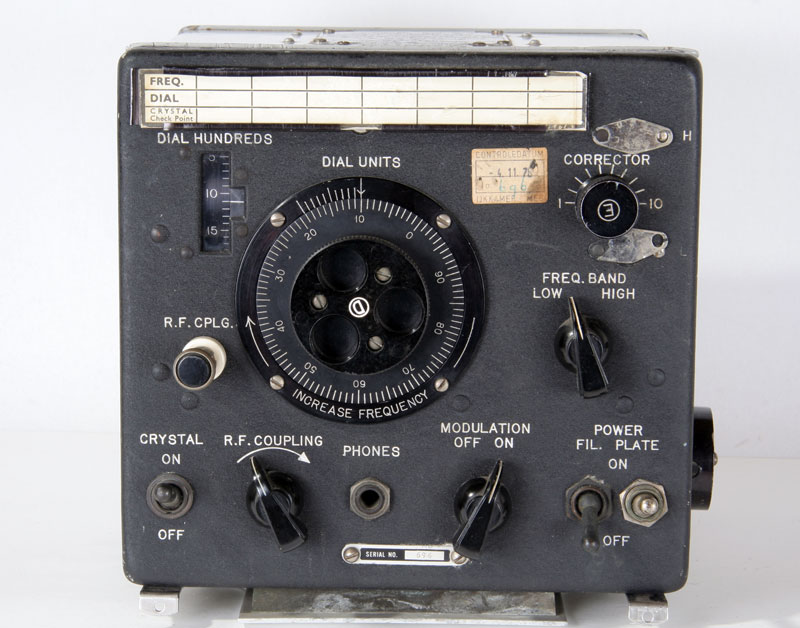

De voorkant van de meter met aan de onderkant de lade voor het bij mij ontbrekende calibratieboekje. Overigens is dit exemplaar nog in 1976 gecalibreerd. Deze instrumenten, ook de BC221's zijn zo goed en stabiel dat ze tegenwoordig (2012) nog steeds perfect presteren en zeer goed te gebruiken zijn om een ontvanger of zender af te regelen.
ELECTROMECHANISCHE BESCHRIJVING:
FREQUENCY COVERAGE.-
Range: 125 to 20,000 kc.
Fundamental: 125 to 250 kc and 2000 to 4000 kc.
Crystal Oscillator: 1000 kc.
Modulation: 500 cps.
Accuracy: +-.02%, 125 to 20,000 kc; +-.01%, 2 to 20 mc between -32 degrees and +65 degrees C ambient temp.
PRESENTATION AND CONTROLS.-The drum and disc dials are precision ganged for accurate frequency readings. A panel trimmer is provided for setting the variable oscillator at any check point by heterodyne with the crystal oscillator or its harmonics. A head phone jack for a 600 ohm audio output is mounted on the front panel.
FITTINGS AND ACCESSORIES.-The rf coupling terminal is a single binding post. A Navy Type 49025 Telephone Jack is used.
CONSTRUCTION.-The waterproof carrying case provided is made of aluminum with an olive drab wrinkle finish. The frequency meter case is made of aluminum with a black wrinkle finish.
| Symbol | Navy Type Nr. | Description |
| V-101 | CRC-77 | Heterodyne Oscillator, Triple Grid |
| V-102 | CRC-6A7 | Crystal Oscillator and Detector, Pentagrid Converter. |
| V-103 | CRC-76 | Audio Amplifier and Modulator, Super Triode. |
| V-104 V-105 | None | Voltage Regulator, 2 element, 1/4 W, Neon Bayonet Base, T4 1/2 Mod. |

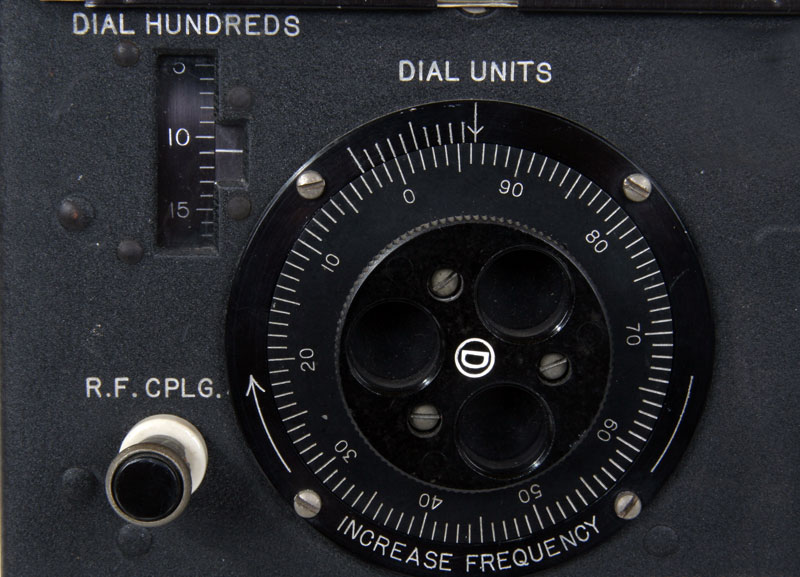

De afstemming van de meter en de uit/inkoppel-aansluiting.

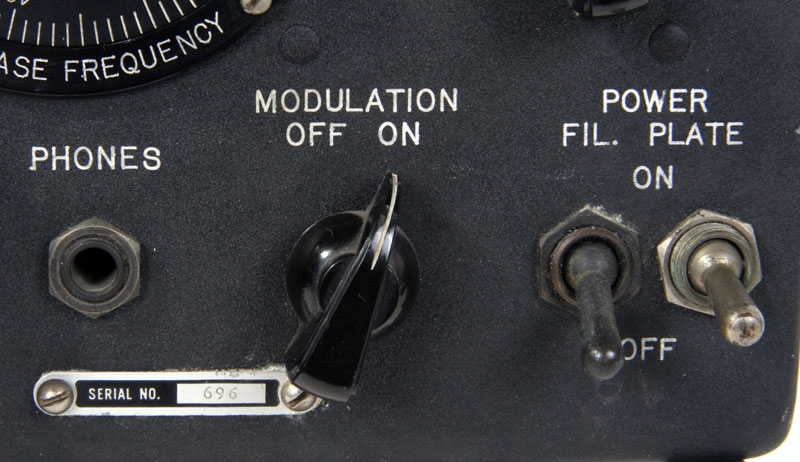

De gloeispanning en anodespanning kunnen apart worden geschakeld, verder biedt deze meter de mogelijkheid het signaal te moduleren.

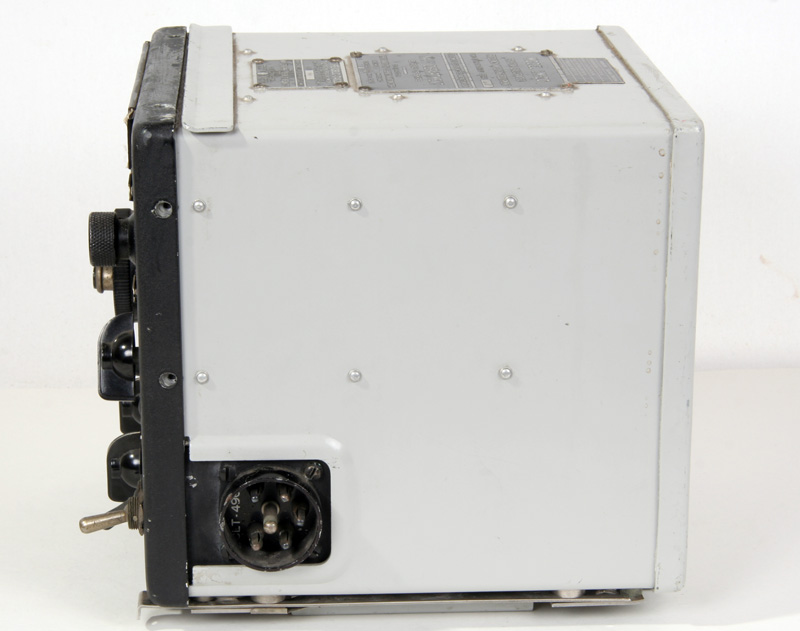

De rechter zijkant met de aansluitplug.

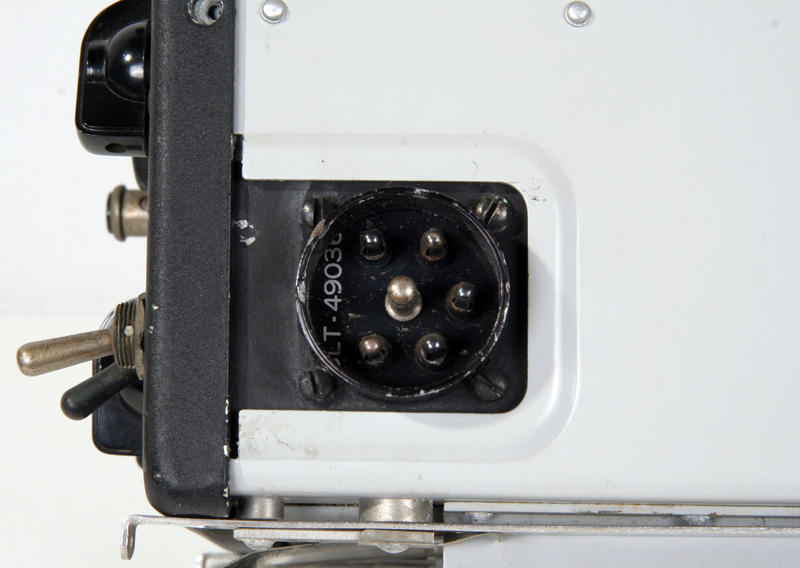

Detail van de 6-polige plug.

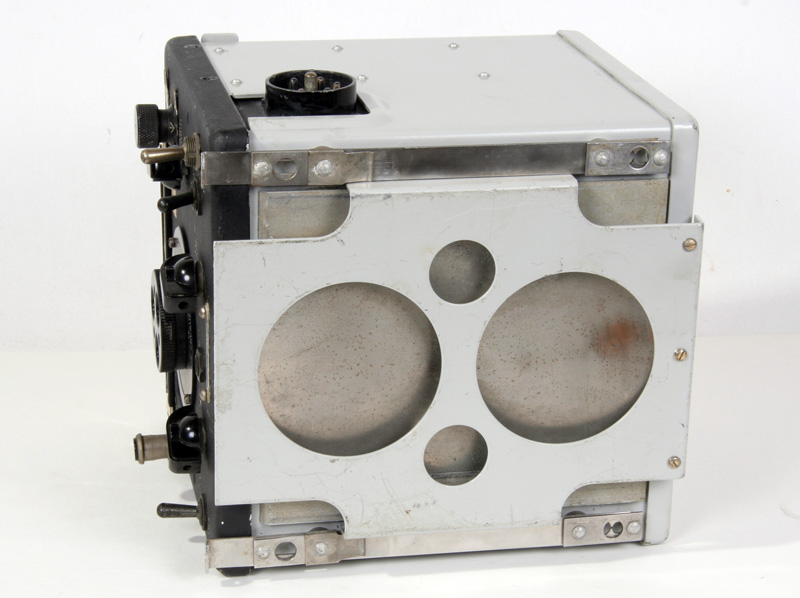

De onderkant met de bevestigingsplaat.

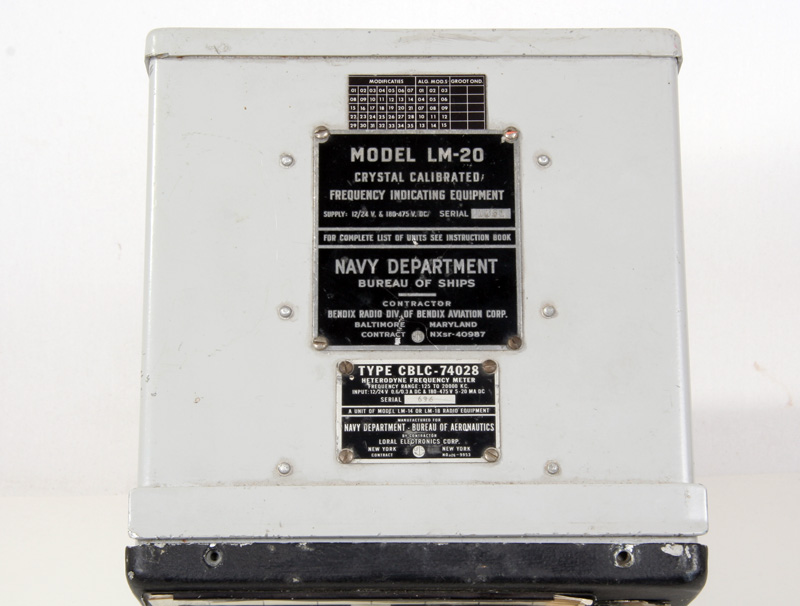

De bovenzijde met een hele reeks typeplaatjes. Helemaal boven een plaatje voor modificaties, calibraties en groot onderhoud van de Nederlandse Marine, waar het instrument ook dienst heeft gedaan.

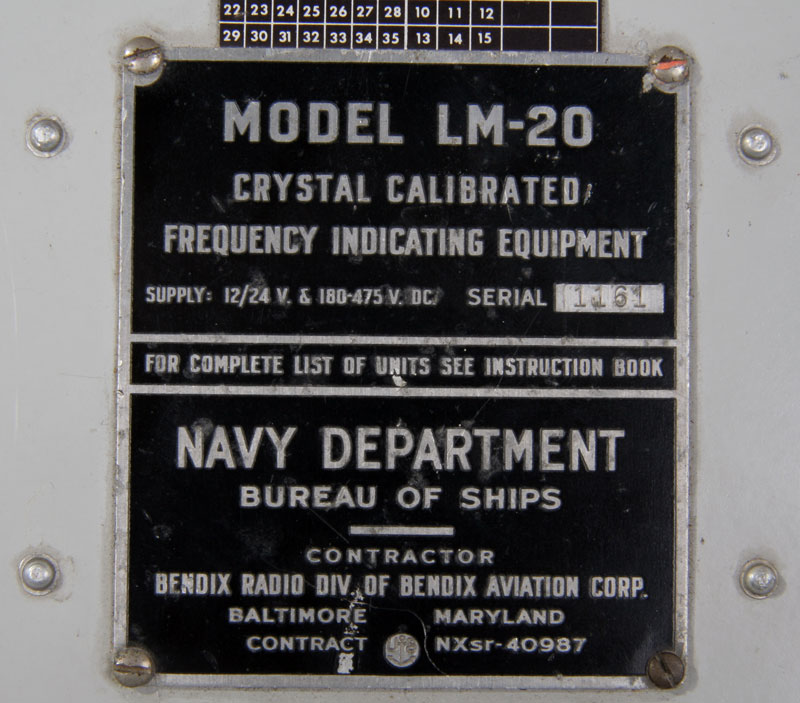

De plaatjes van de LM-20,het gehele contract werd door de fa. Bendix uitgevoerd.

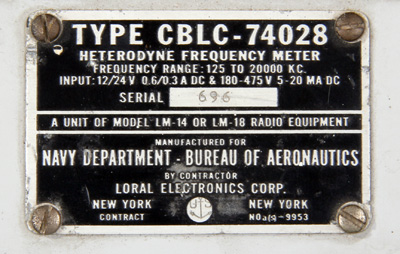

Deze frequentiemeter is een product van LORAL Electronics Corp in New York. Er waren echter vele leveranciers van dit instrument.

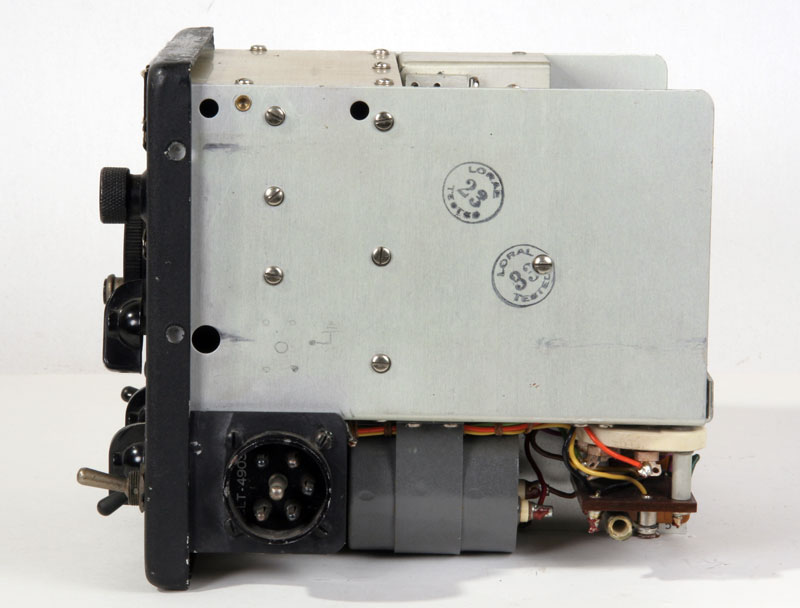

De geopende rechterkant.

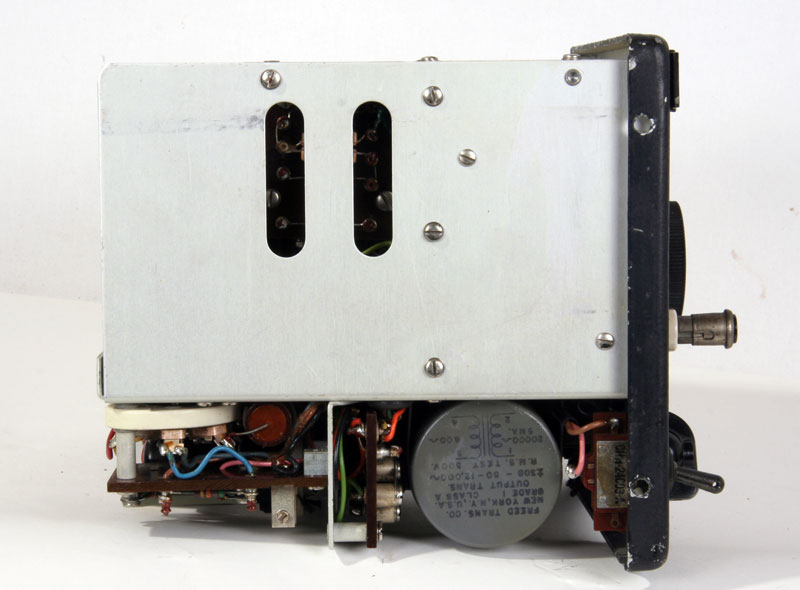

Een blik op de linkerzijde.

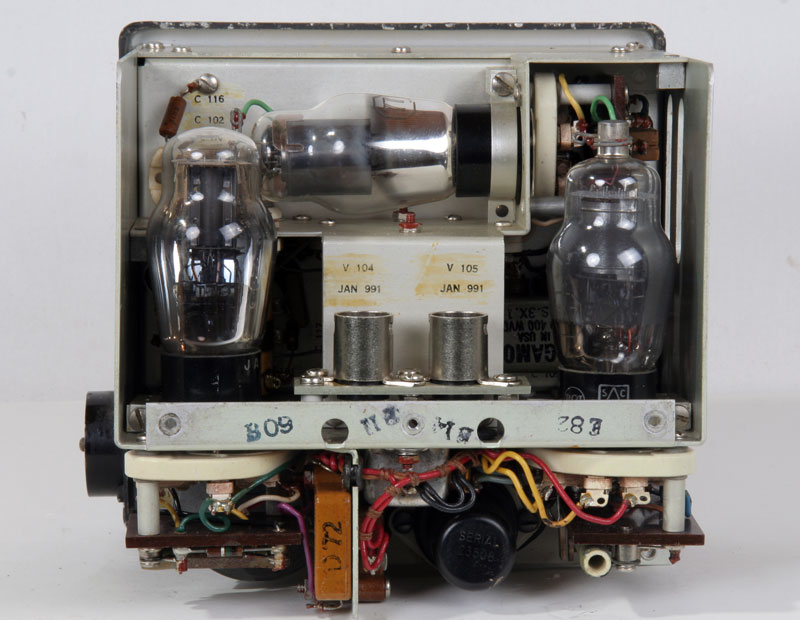

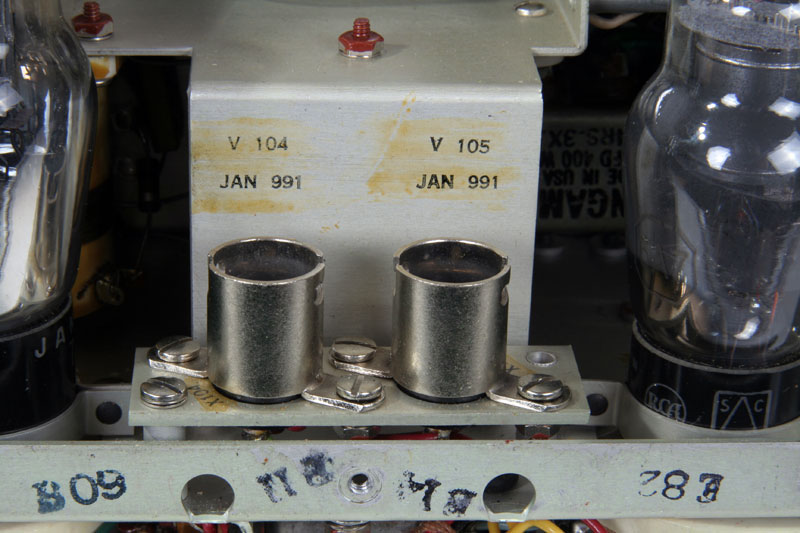

De achterkant met de ontbrekende V104 en V105, dat zijn JAN 991 types, neonlampjes voor de stabilisatie van de voedingsspanning. Hoe kom je daar aan ??
Het ontbreekt niet aan degelijke onderdelen, solide porseleinen buisvoeten zijn daar een voorbeeld van.

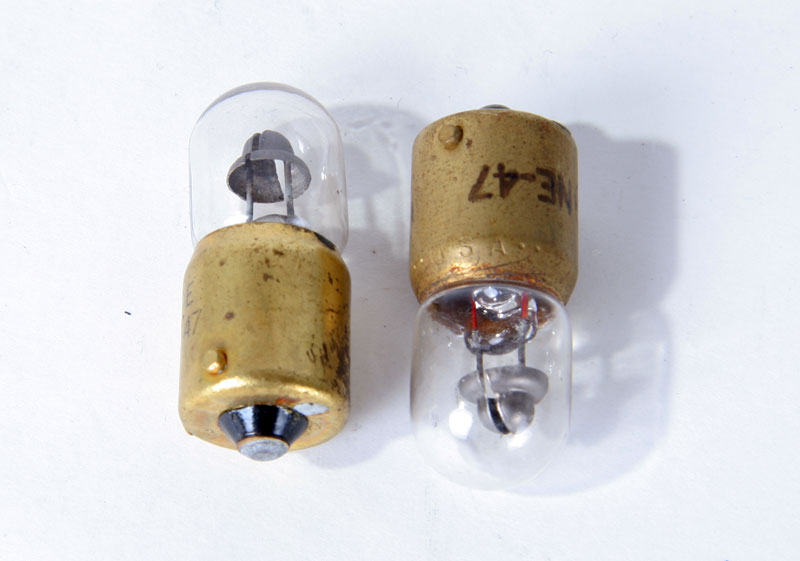

De ontbrekende lampjes.
Dit zijn de neonstabilisators, maar ze moeten onder een dubbele aansluiting hebben.....

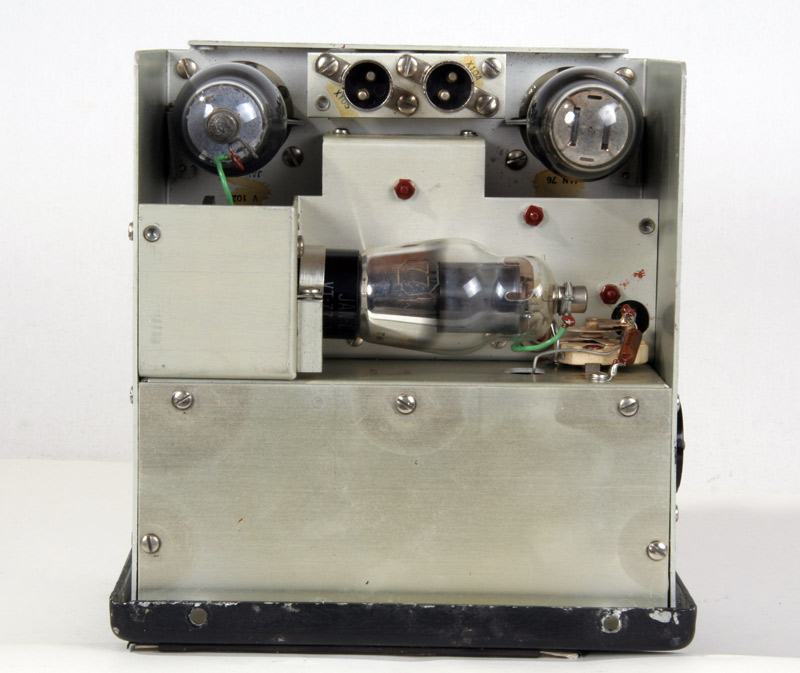

Bovenaanzicht van de meter, onder de afdekplaat is de afstemunit geplaatst.

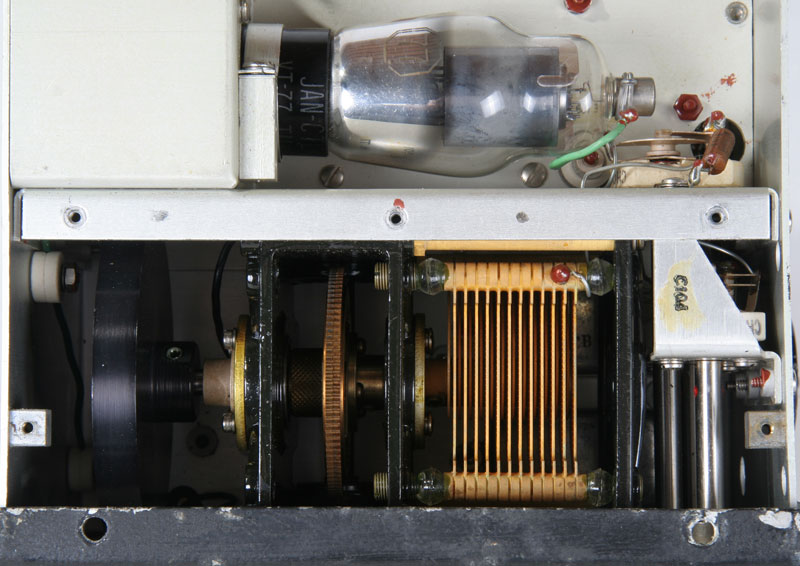

Het afstem-mechaniek met de variabele condensator. Een heel mooi onderdeel, dit heeft veel geld gekost.

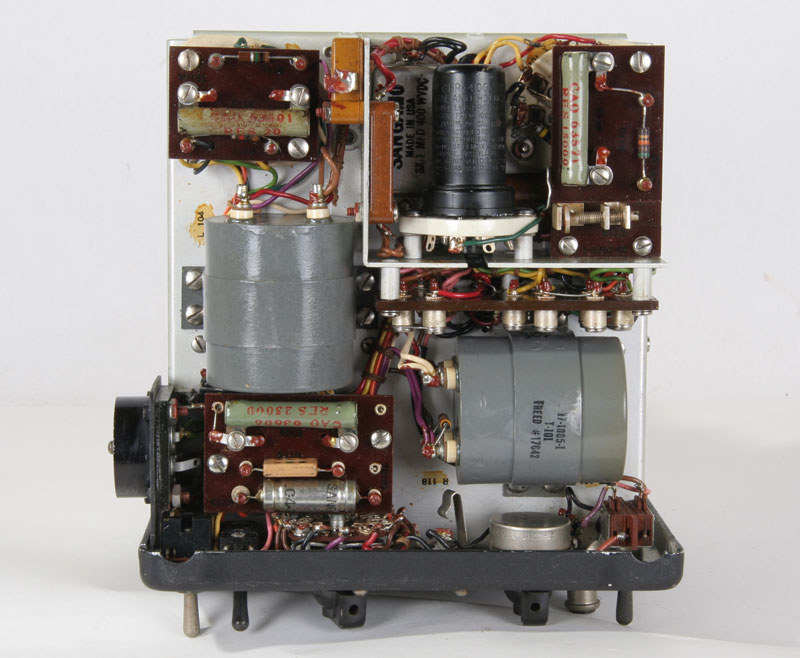

De geopende onderkant, ook hier degelijk werk.

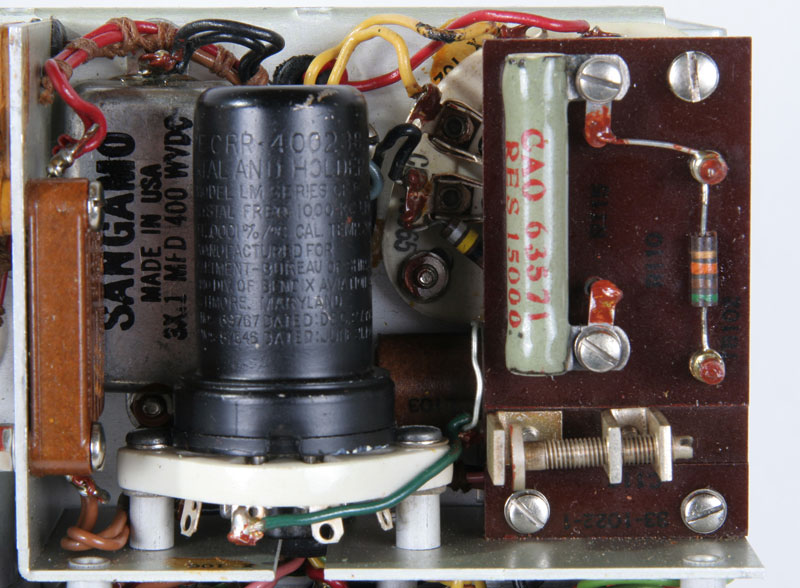

De kristaloscillator met rechts onder een kleine afstemcondensator voor de afregeling. In de zwarte buis bevindt zich het 1000 kHz kristal.
Voor de liefhebbers, De maintenance instructions van de LM-13
De LM-13 bevat ook de voedingsbatterijen, het meetbereik en de uitvoering van de meter zijn de zelfde als van de LM-20.
