I-50 Voltammeter

De I-50 Voltammeter, een Volt- Ampere-meter van het Amerikaanse leger.

Het instrument stamt oorspronkelijk uit ca. 1930 en heeft twee DC-meetbereiken, en wel van 0-3, 0-15 , 0-150 Volts en 0-3, 0-15 en 0-30 Amperes.

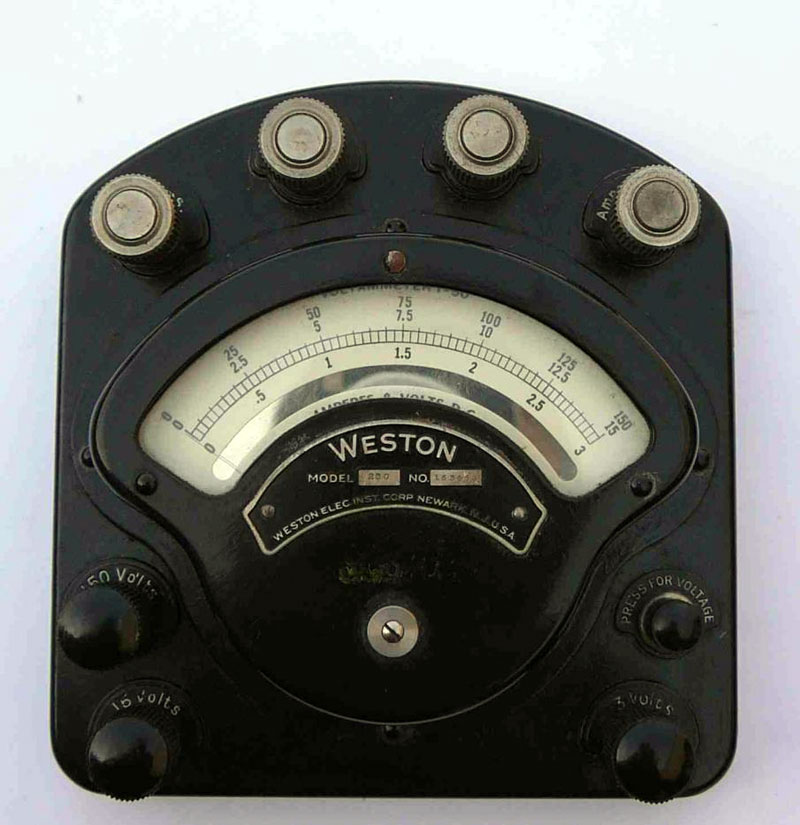

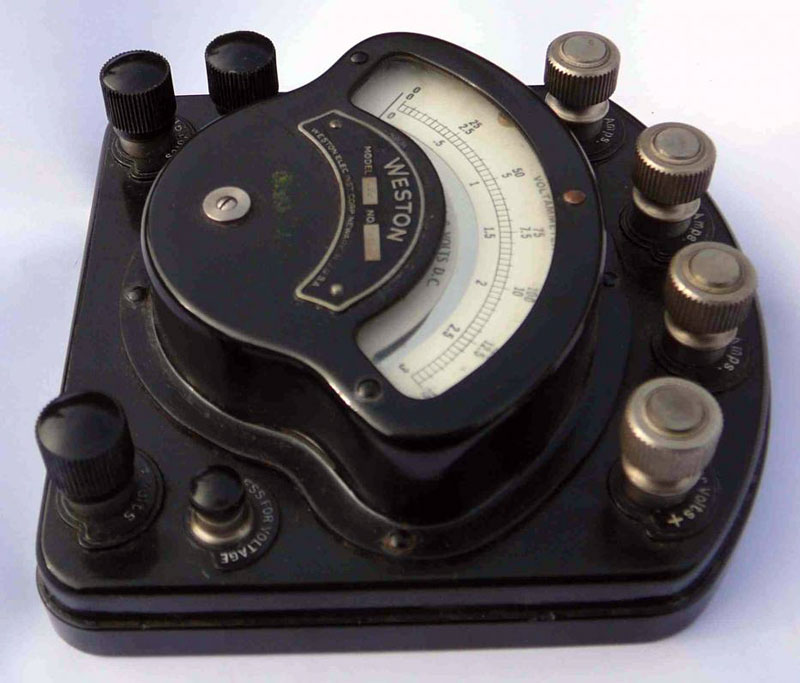

Dit is de uitvoering van de firma Weston Electric. ( Foto afkomstig van RadioMuseum )

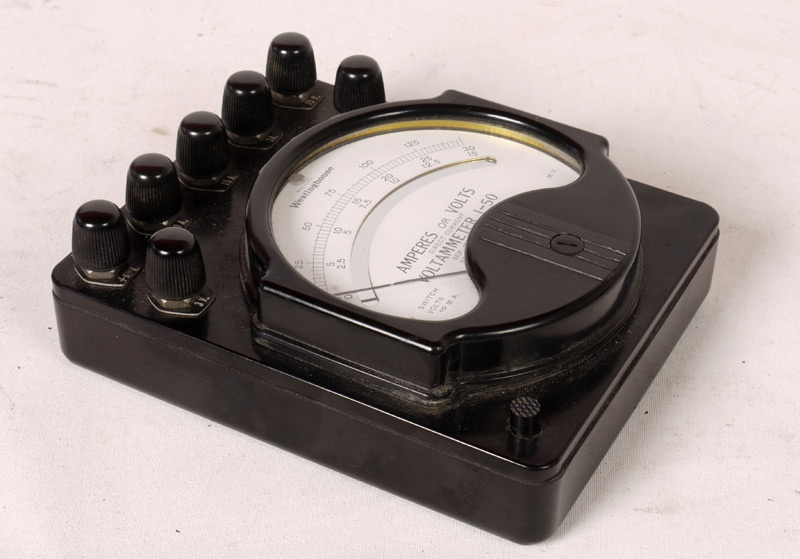

De zelfde meter vanuit een andere hoek. ( Foto afkomstig van RadioMuseum )

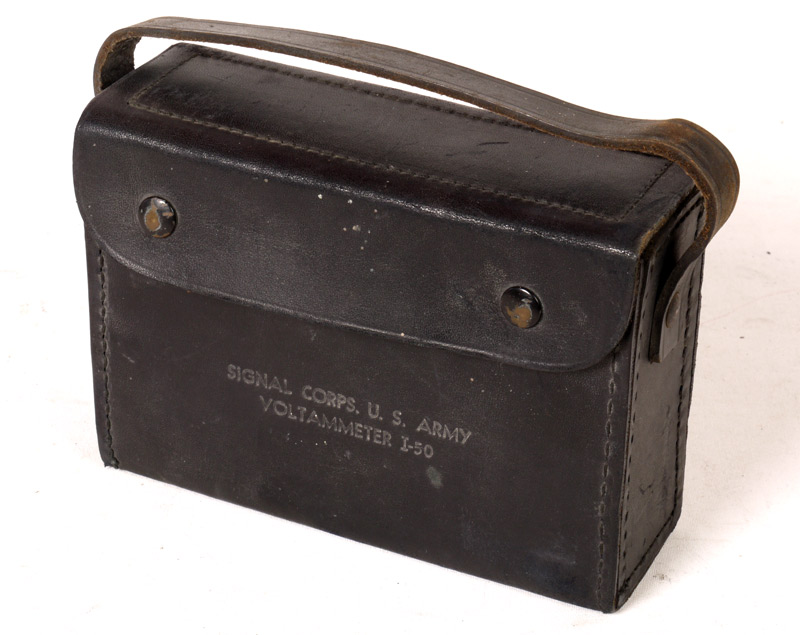

Het tasje dat bij bovengenoemde meter hoort. ( Foto afkomstig van RadioMuseum )


De meter behoort tot de testset IE-29 en deze set werd gebruikt voor Telefoon en Telegraaf tests.
Het hieronder beschreven instrument is gemaakt door de firma Westinghouse en werd in de tweede wereldoorlog door de geallieerden gebruikt.

Het instrument is ondergebracht in een lederen tas.

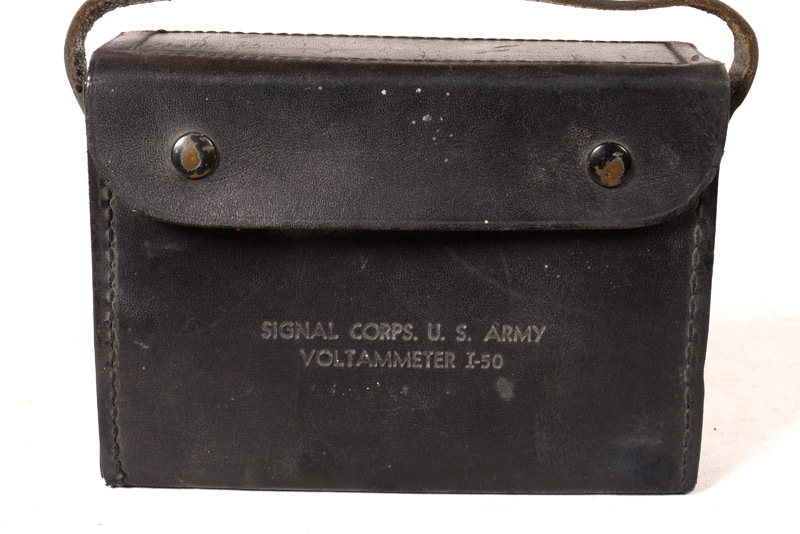

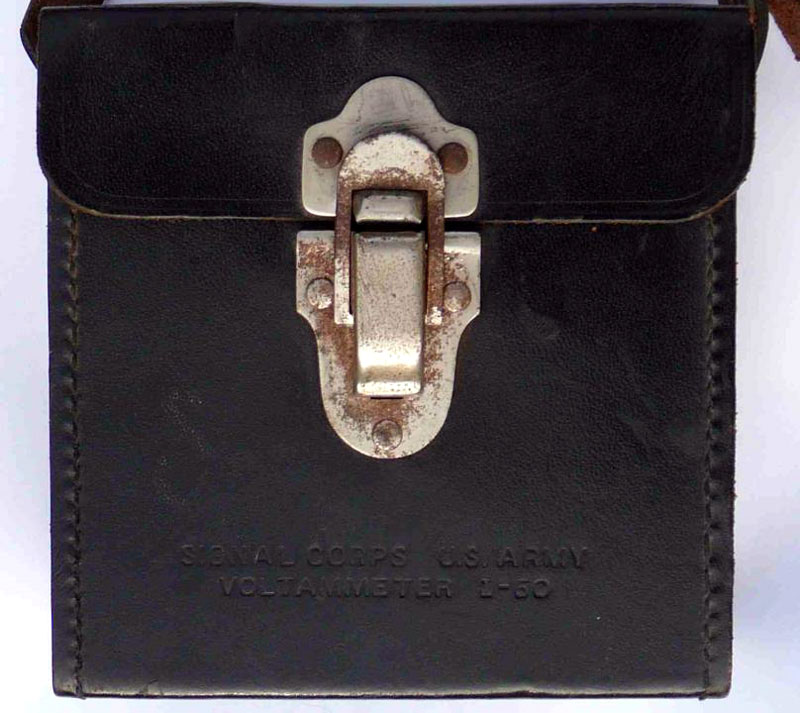

De tekst geeft aan dat het hier inderdaad om een I-50 gaat.

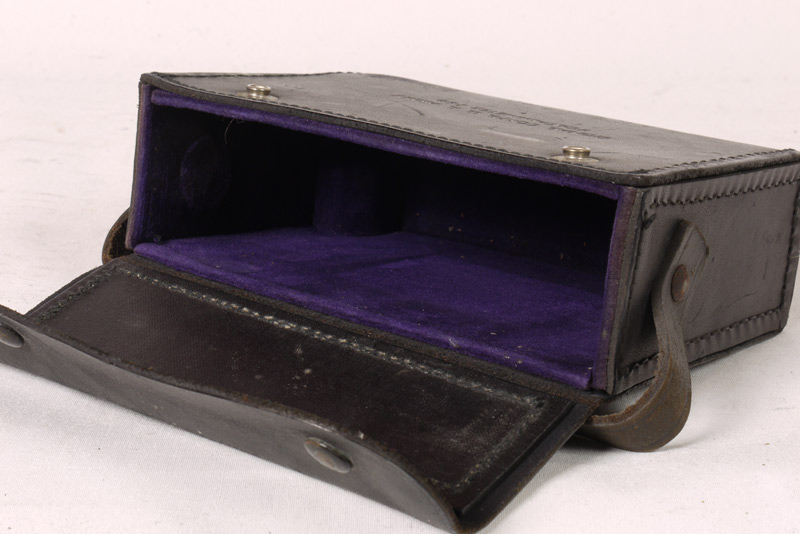

Het binnenste gedeelte is met een zachte, paars gekleurde stof bekleed.

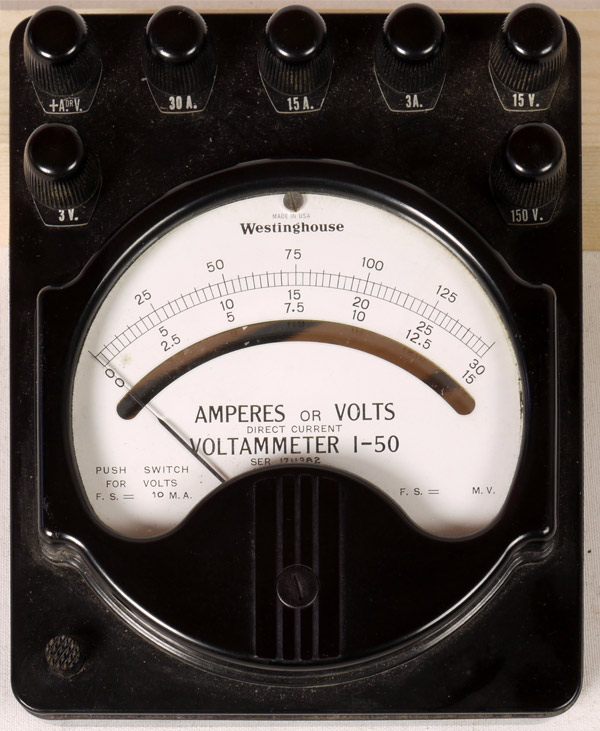

En dit is dan het instrument. Aan de linker onderkant is een knopje te zien. Deze knop moet ingedrukt worden om spanningen te kunnen meten.
Deze aanwijzing staat ook op de schaal, links onder in.

Bij de aansluitklemmen zijn de meetbereiken af te lezen.

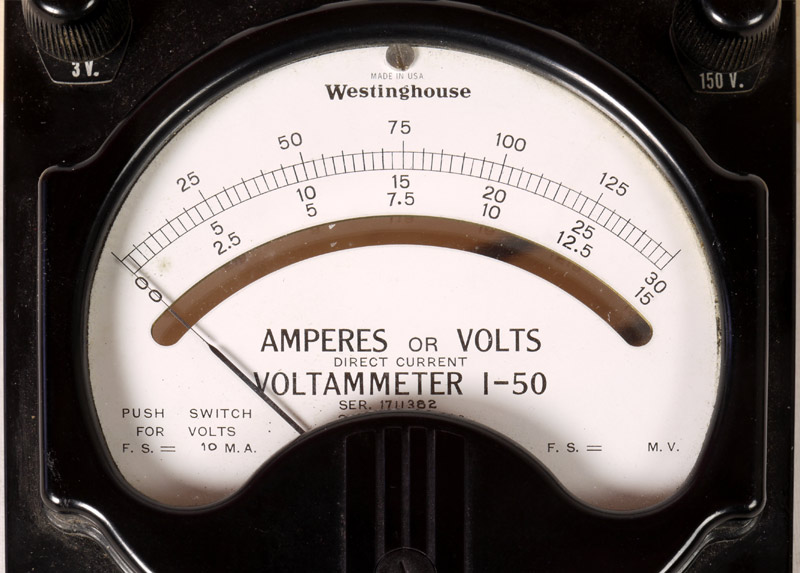

De meterschaal.

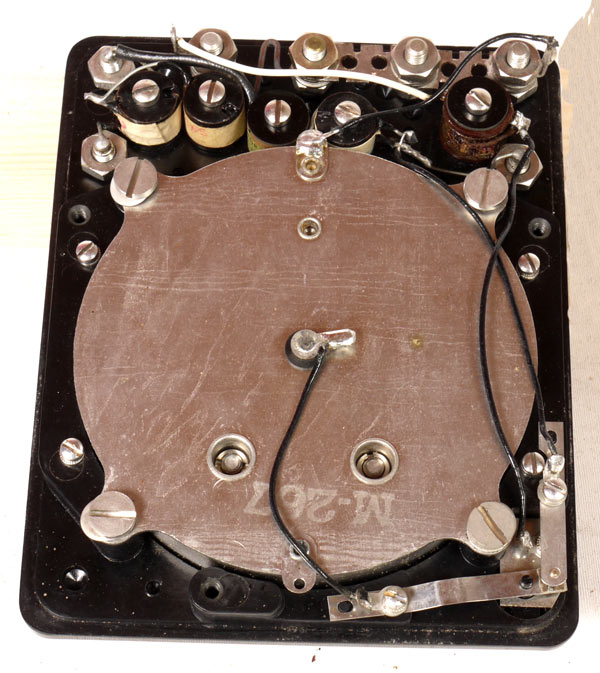

Het binnenwerk bestaat voor het grootste deel uit het meetinstrument zelf en voor de rest uit shunts en voorweerstanden.

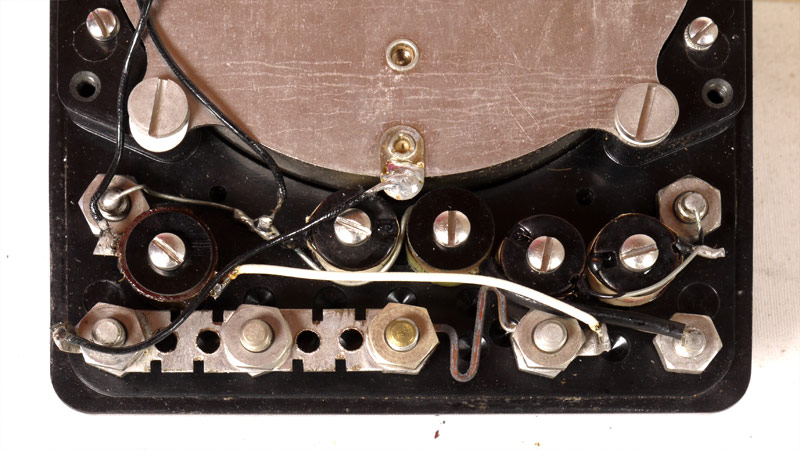

De shunts en voorweerstanden.
