De T-17 microfoon kan worden gebruikt met de meeste Amerikaanse oorlogsapparatuur, zoals de BC-191, ARC-13, BC-1000, BC-1306, GRC-9, enz, enz. De microfoon wordt gewoonlijk gebruikt samen met de HS-30 headset. De T-17 microfoon is een koolstof microfoon, die ontworpen is voor het gebruik in voertuigen, vliegtuigen, schepen en basisstations.

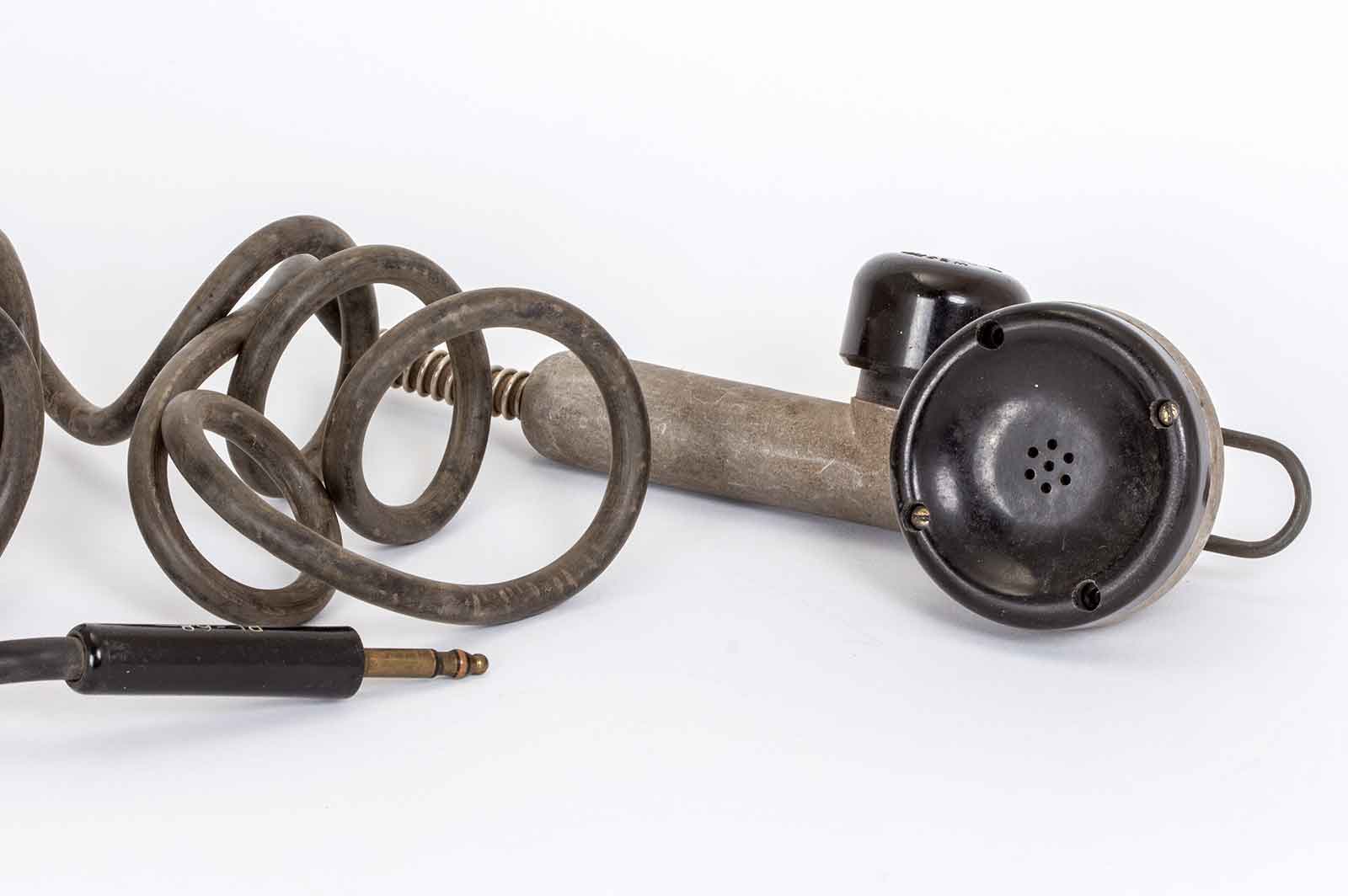

Dit is de T-17, antinoise,carbon-button, hand-microphone.
Freq. bereik : 400 tot 2600 Hz
Impedantie: 35 tot 90 Ohm.
Output : 34 tot 50 db, afhankelijk van de frequentie.

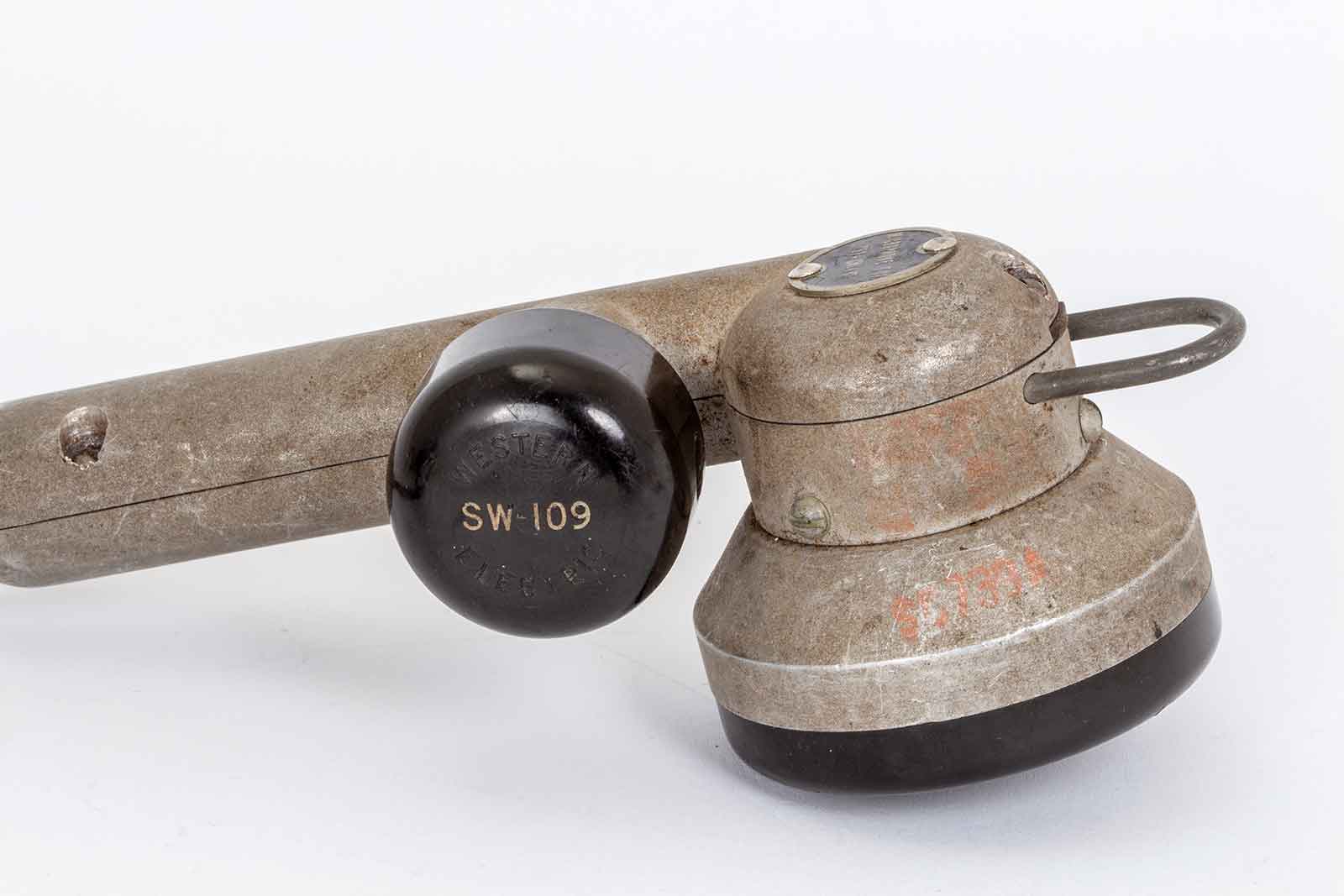

De SW 109 push-button als PTT-schakelaar.
Deze uitvoering is van 1941.

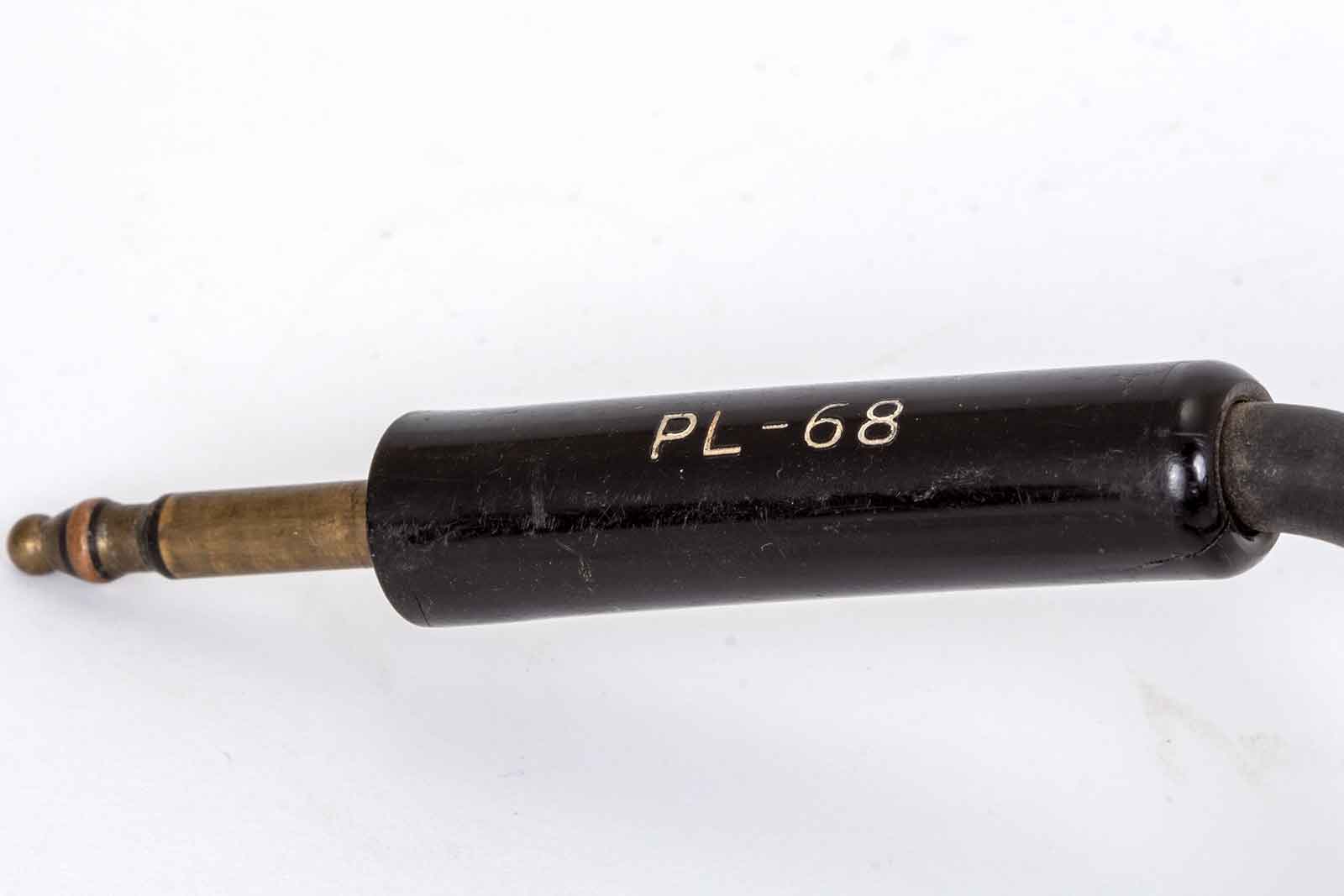

De PL-68 plug, die tegenwoordig al vrij zeldzaam wordt.

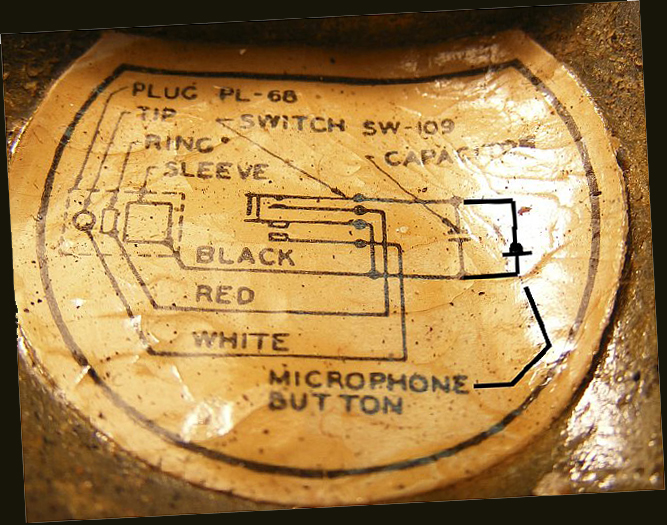

Het schakelschema van de microfoon.

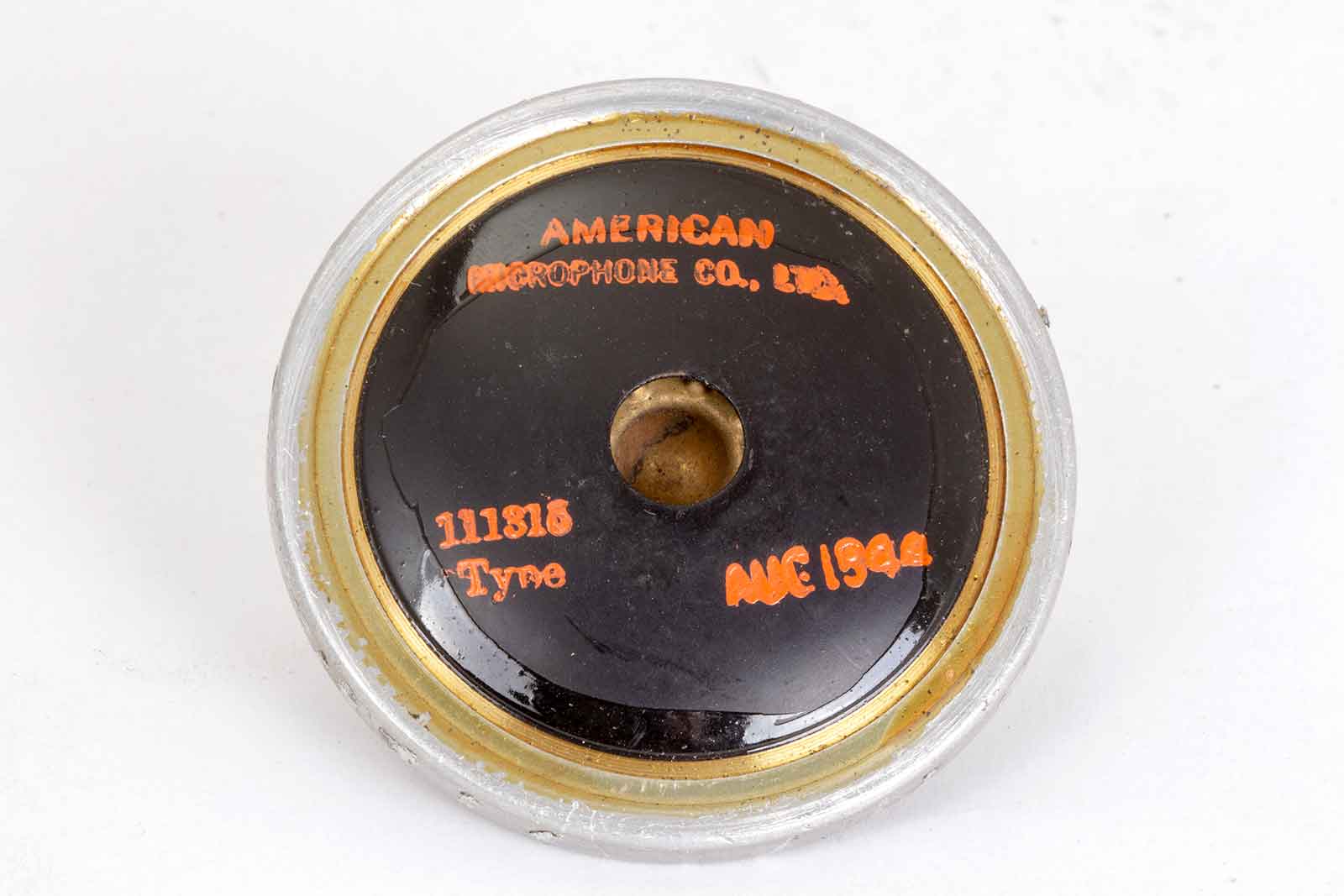

Het kool-kapsel , deze is uit het jaar 1944.

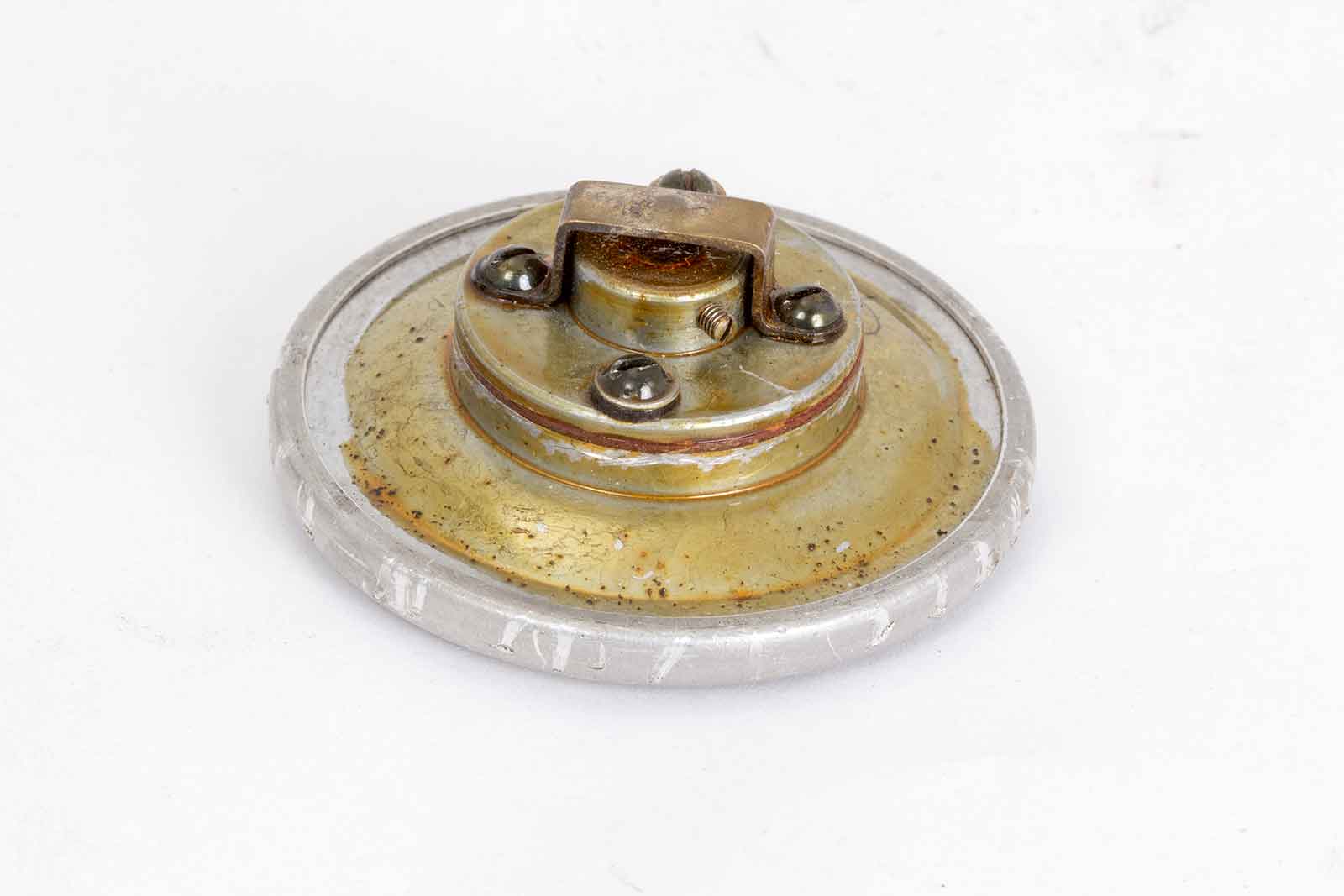

De aansluitingen van het kapsel.
Het vervelende is dat deze oude koolmicrofoons als ze ouder worden er niet gevoeliger op worden. De koolkorrels gaan aan elkaar kleven en de verstaanbaarheid wordt drastisch minder. Wanneer je wat geluk hebt kan een beetje schudden en kloppen nog wel eens helpen, maar meestal wordt het er niet beter van.
De oplossing is dan een nieuw kapsel, nou ja dat wordt lastig, de productielijnen staan al tientallen jaren stil. Je kunt het proberen met een oud PTT-kapsel, maar die passen meestal niet. De oplossing is dan een electret-microfoon met aangepaste versterker.
Op de T17-electret-insert-pagina staat het verhaal van deze uitvoering.
