De BC-652 of BC-652A is de ontvanger van de Radio-Set SCR-506.

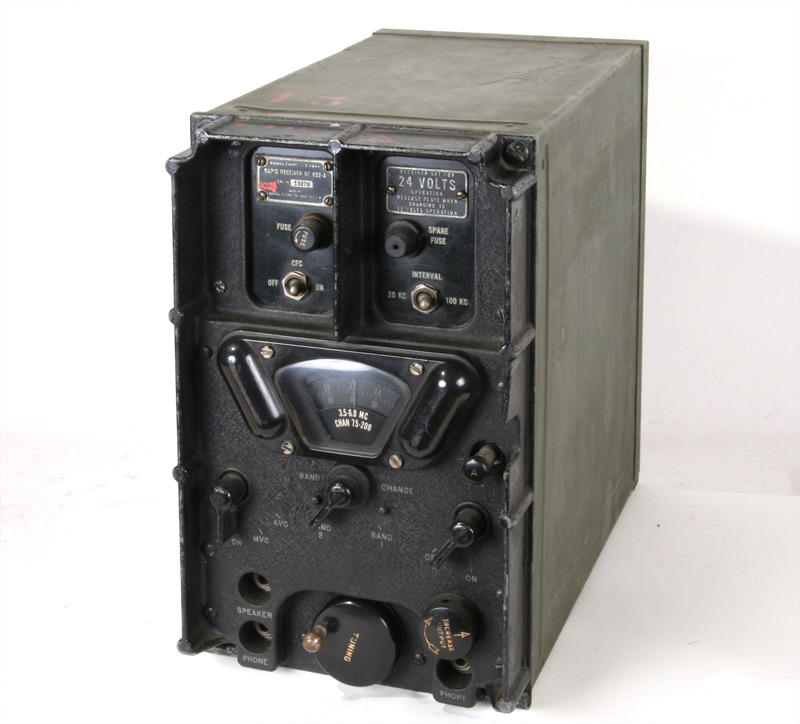

Vooraanzicht van deze loodzware ontvanger. Gewicht is 46,5 lb, vertaald naar kilo's is dat 21 kg.

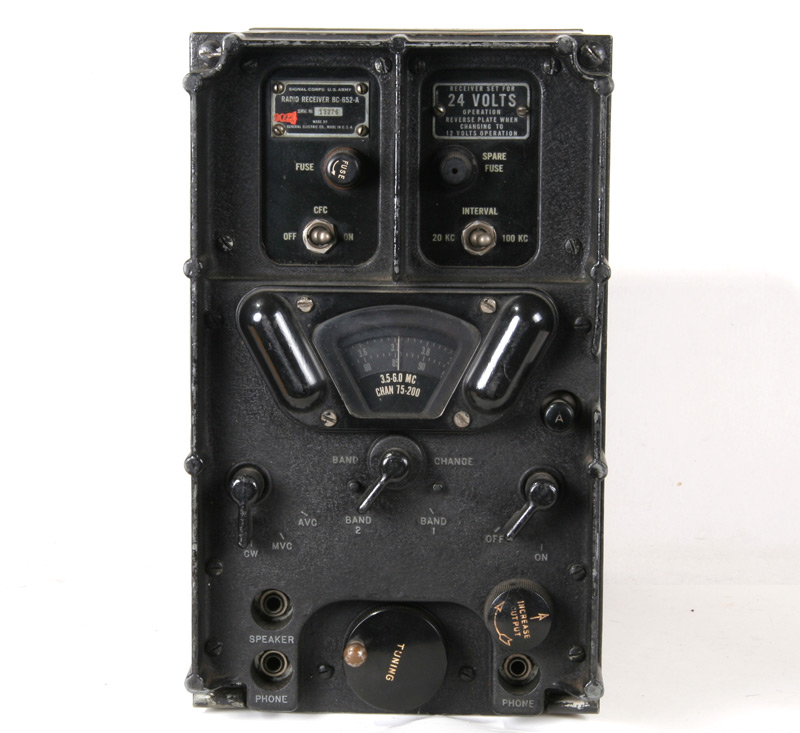

Het front met alle bedieningsorganen.

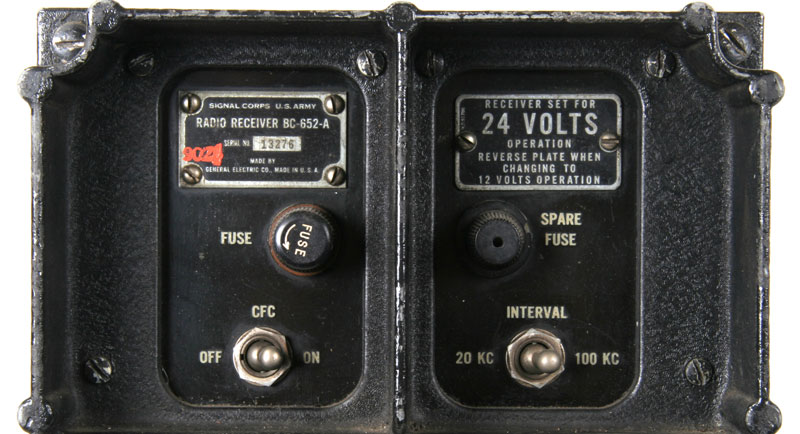

Het typeplaatje met serienummer 13276, als ze bij één begonnen zijn moeten er heel veel hebben bestaan.
Deze set is geschikt voor 24 Volt, er is ook een 12 V. uitvoering. De dynamotor is dan anders en in de set moet het één en ander omgeschakeld worden.
De schakelaar CFC ( Crystal-Frequency-Calibrator) dient voor het in- en uitschakelen van de calibrator. De intervalschakelaar bepaalt de frequentiestappen,
20 of 100 kHz.

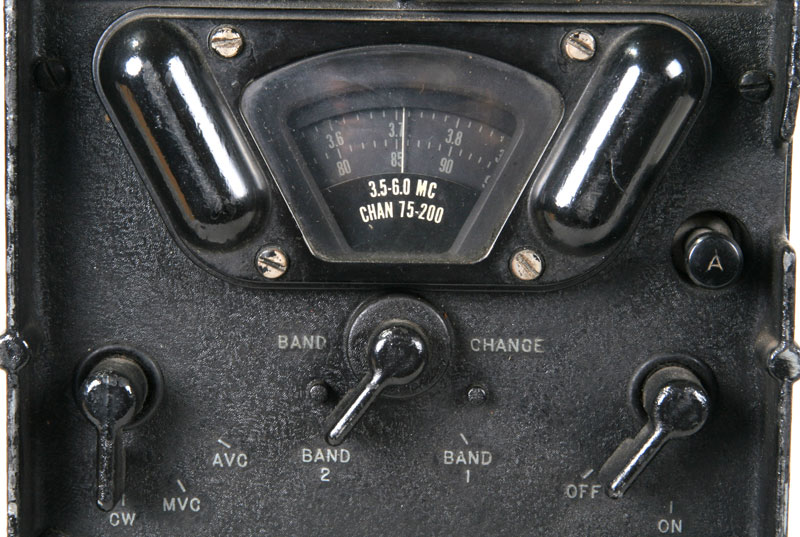

De afstemschaal met aan weerszijden de holtes voor de schaalverlichting. Rechts de antenne-aansluiting.

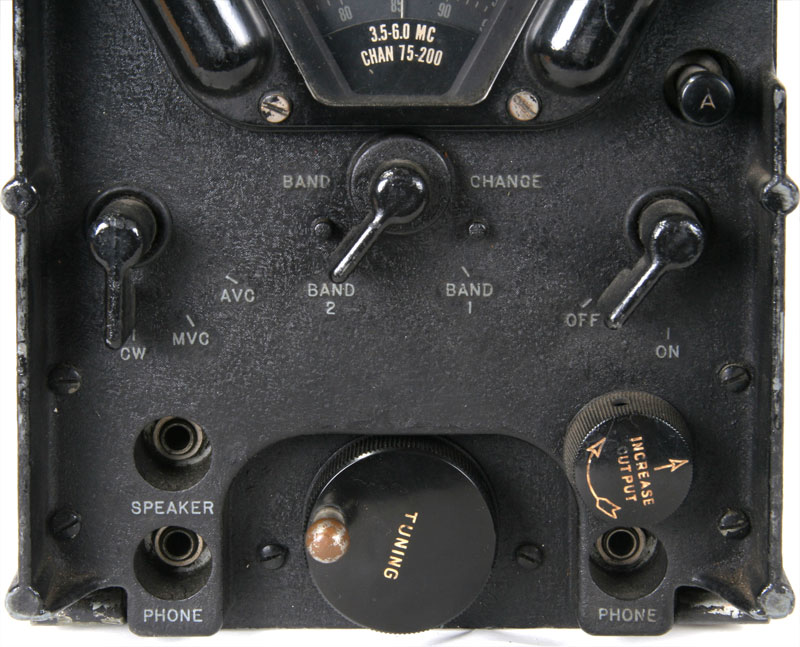

Midden de bandschakelaar, band 1 : 2,0 tot 3,5 MHz en band 2 : 3,5 tot 6,0 MHz. Voor amateurgebruik is alleen de 80 meterband interessant.
Links bevindt zich de keuzeschakelaar CW-MVC en AVC terwijl rechts de aan/uit-schakelaar is.
Midden onder de afstemknop die met grote vertraging de afstemcondensator beweegt. Verder een aansluiting voor een luidspreker en twee aansluitingen voor hoofdtelefoons.
Als luidspreker werd de LS-3 gebruikt.
De ontvanger is een superheterodyne met een middenfrequentie van 915 KHz.
| Schema-aanduiding | Type | Functie |
| V201 | VT-167 of 6K8 | Kwarts-oscillator |
| V202 | VT-105 of 6SC7 | Multivibrator 100 kHz |
| V203 | VT-105 of 6SC7 | Multivibrator 20 kHz |
| V301 | VT-209 of 12SG7 | HF-versterker |
| V302 | VT-132 of 12K8 | Mengbuis |
| V303 | VT-131 of 12SK7 | Eerste MF-versterker |
| V304 | VT-153 of 12C8 | Tweede MF-versterker en storingsbegrenzer |
| V305 | VT-131 of 12SK7 | Derde MF-versterker |
| V306 | VT-132 of 12K8 | Zwevingsoscillator |
| V307 | VT-133 of 12SR7 | Eerste LF-versterker |
| V308 | VT-168A of 6Y6G | LF-eindversterker |
De powerinput bij 12 Volt bedraagt 14 Amp en bij 24 Volt 6 Amp. Hierbij wordt bij 12 Volt de dynamotor type DM-40A gebruikt en bij 24 V. de DM-41-A.

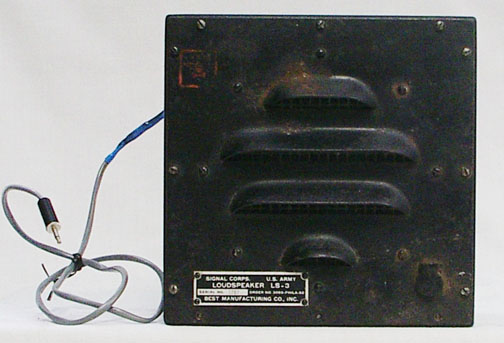

De LS-3.

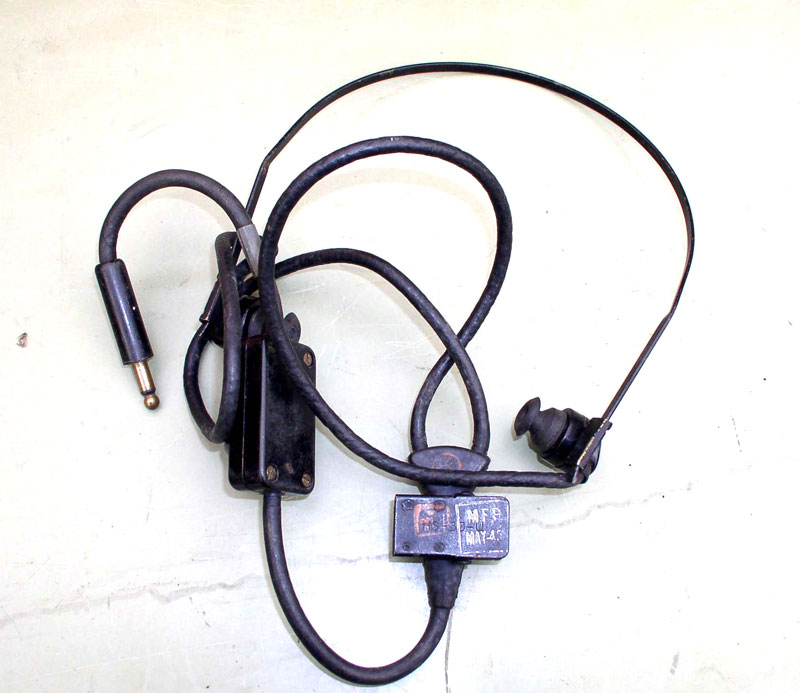

De gebruikte hoofdtelefoon HS-30

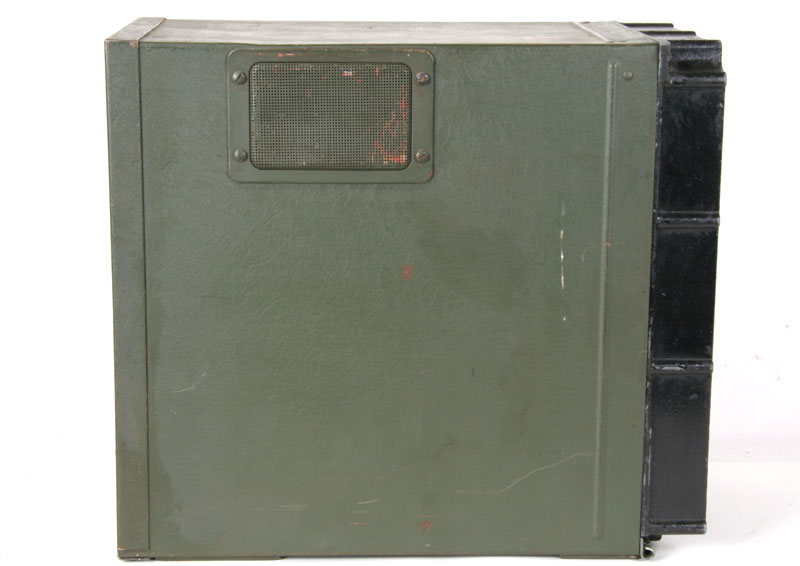

De linkerkant van de kast, het luchtrooster zit ter hoogte van de dynamotor.

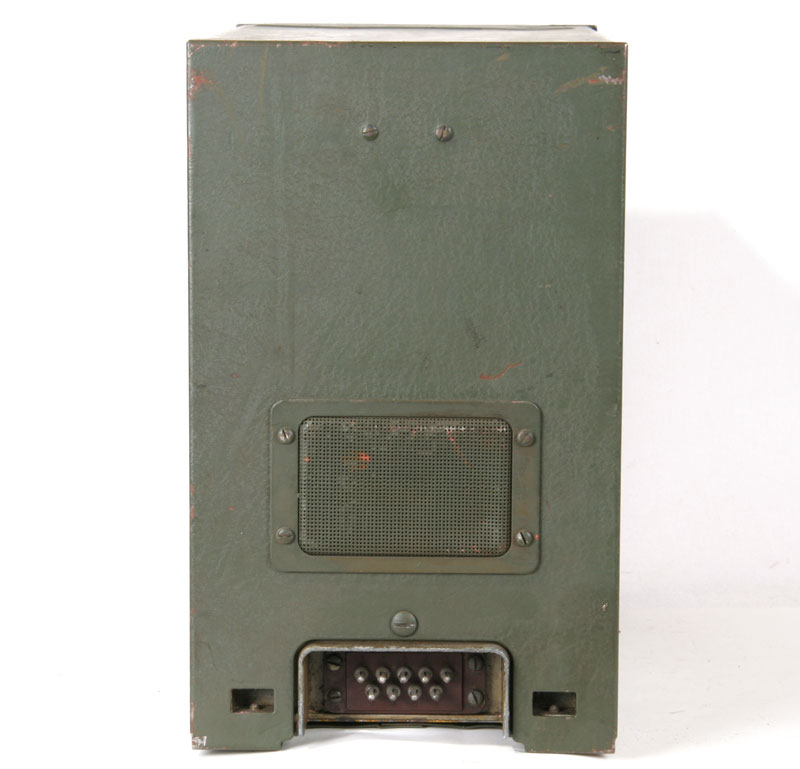

De achterkant met aansluitblok en lucht-inlaat.

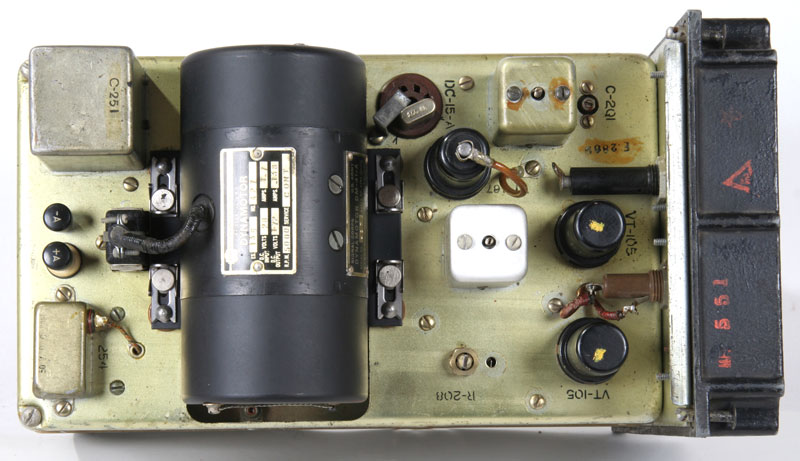

Bovenaanzicht van de set. U ziet hier de voedings en calibrator-etage. Amerikanen houden van hoogbouw.

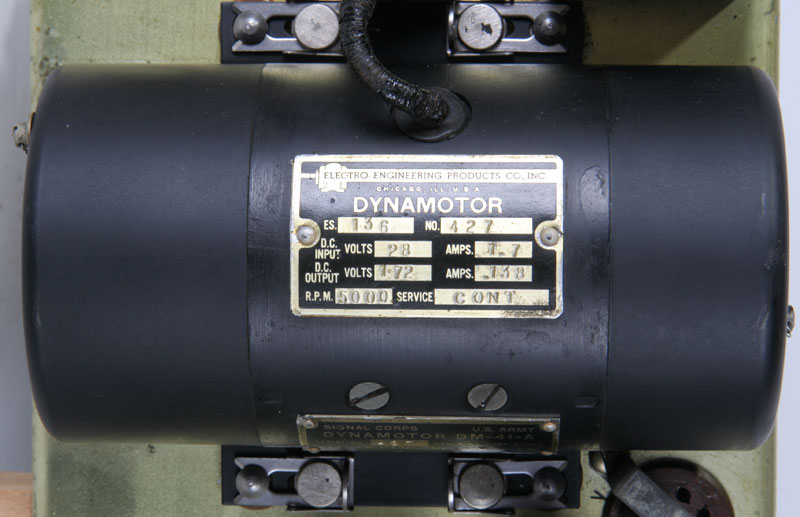

De krachtcentrale, 28 volt input bij 7,7 Amp en 172 Volt uit bij 138 mA. En dat bij 5000 RPM.
De dynamotor is met vier snelsluitingen bevestigd en de electrische verbinding is één stekker.

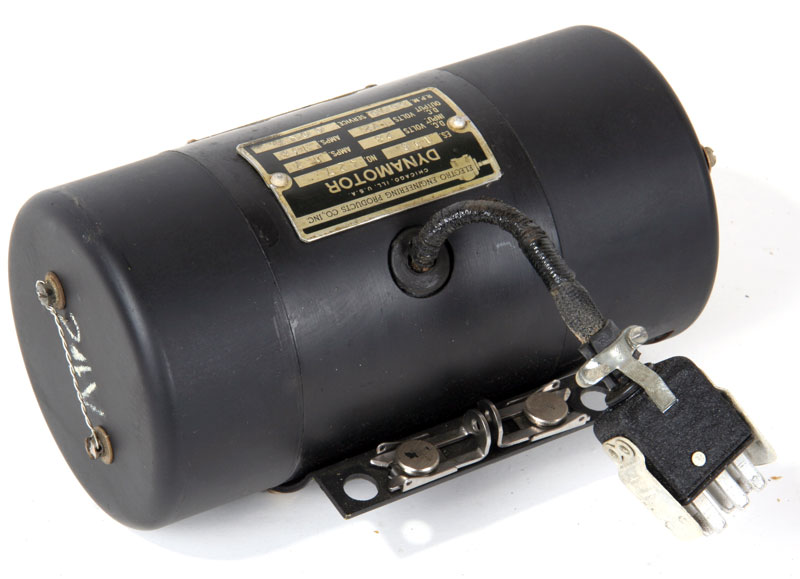

De gedemonteerde dynamotor.
De stekker.

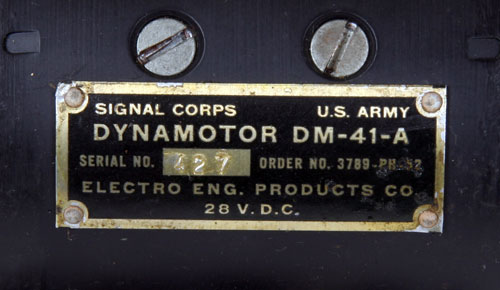

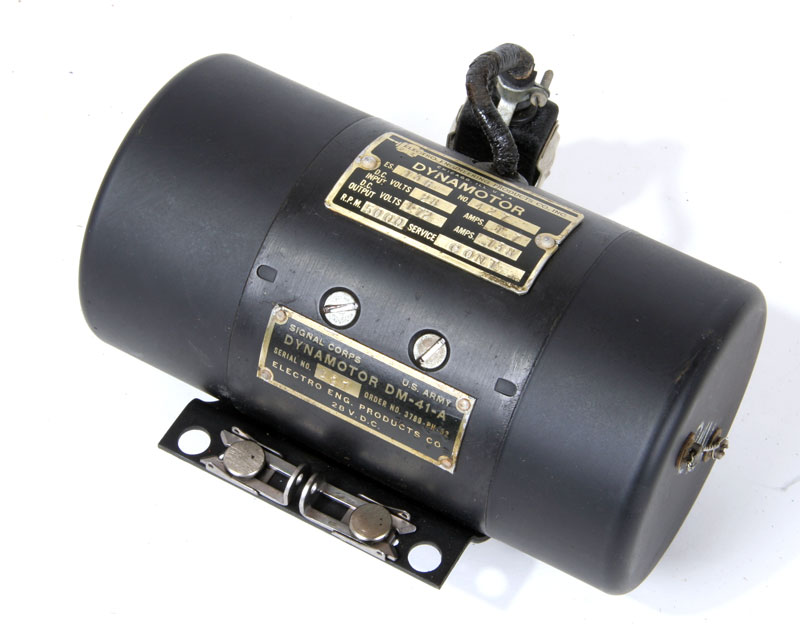

De DM-41-A.
Hier ziet U de beide verdiepingen. De ontvanger stamt uit 1942, dus in 2012 70 jaar en er mankeert nog niets aan. Degelijk werk!

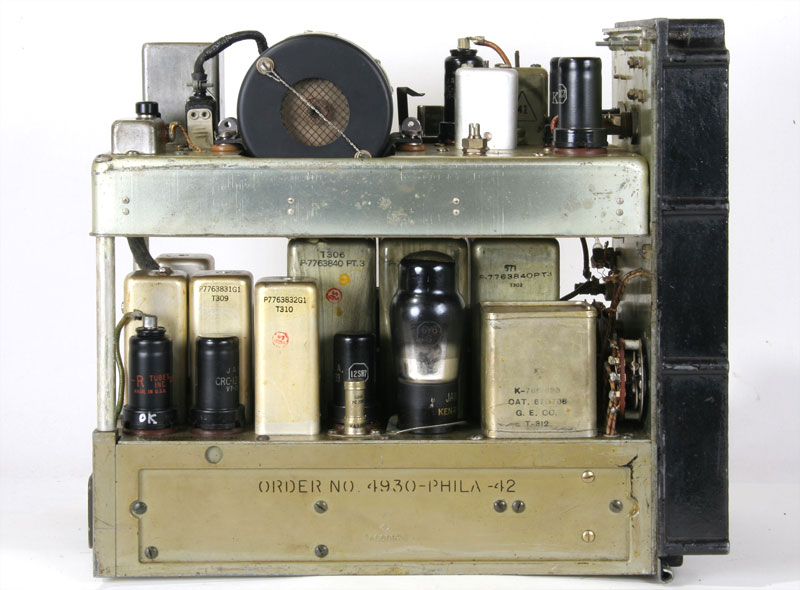

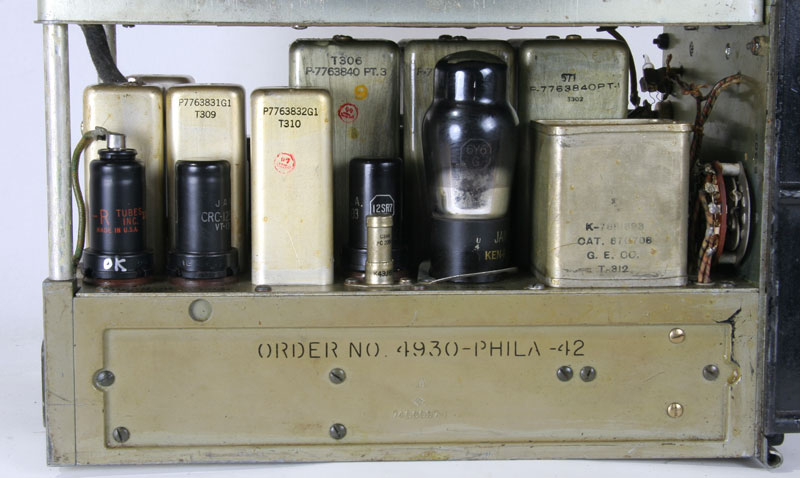

De ontvanger met de MF-trappen en het LF-gedeelte.

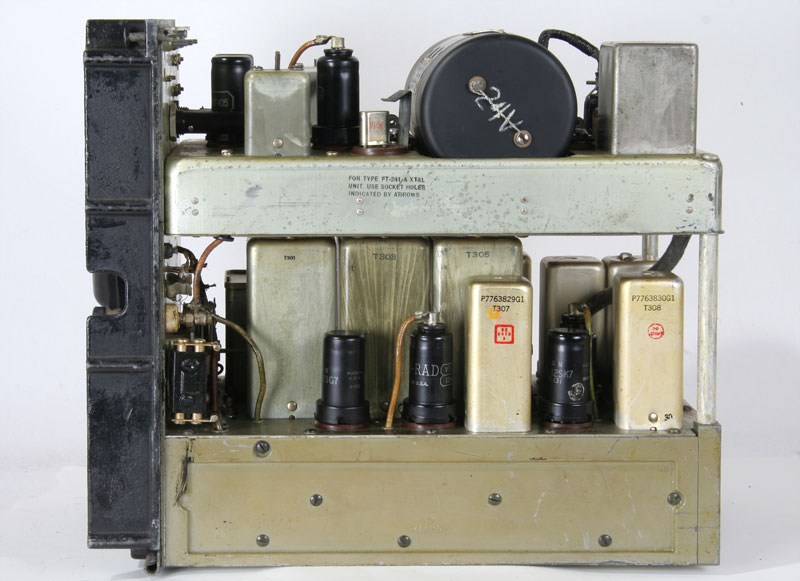

Een soortgelijk beeld van de rechter kant, hier zijn de HF-versterker, mixer en eerste MF-versterker te zien.

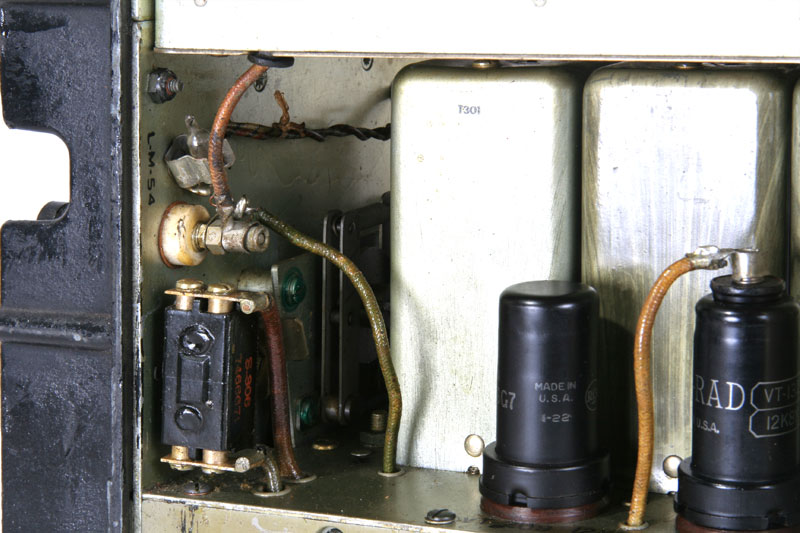

Op deze foto is de antenneaansluiting te zien met een neon-lampje ter bescherming van het ingangscircuit voor overspanning.

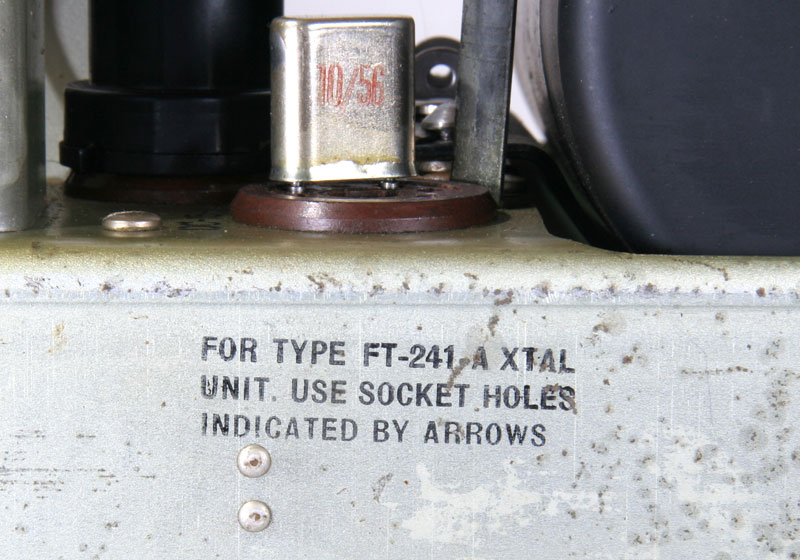

Niet het juiste kristal, maar deze werkt ook prima.

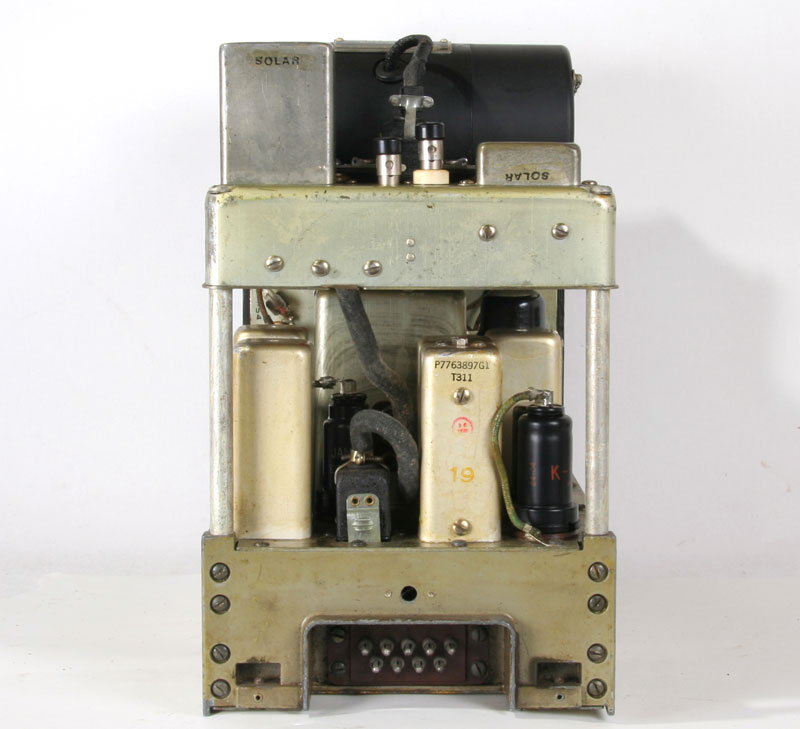

Blik op de achterkant, de gehele bovenverdieping is met één connector verbonden met het ontvangergedeelte. (Tussen de twee MF-trafo's)

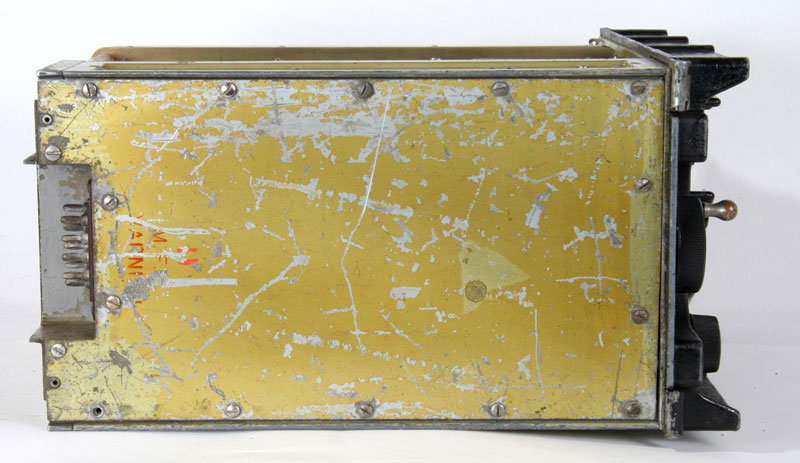

De onderkant wordt beschermd met een alluminium plaat.

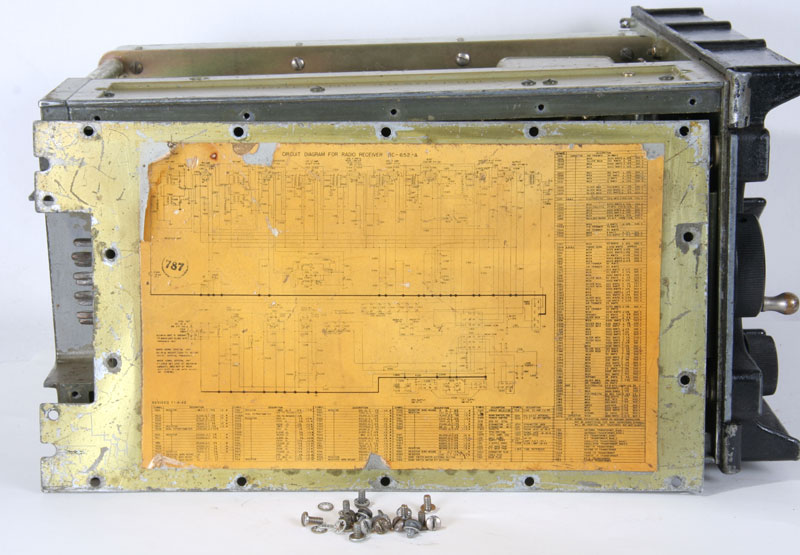

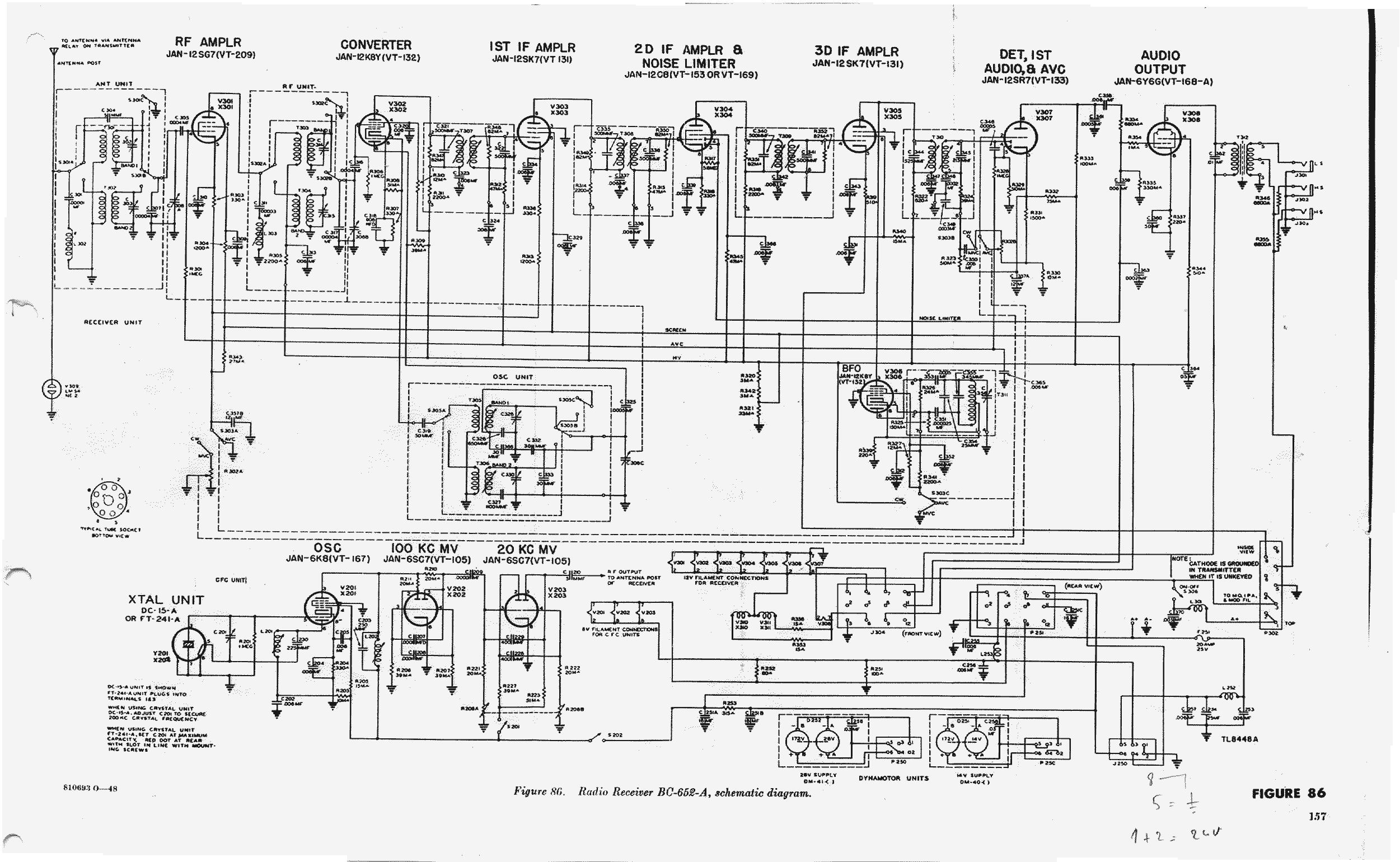

Na 16 boutjes te hebben losgeschroefd was de onderplaat te verwijderen. Hierop ook het schema van de radio.
Als U op het schema klikt verschijnt er een beter leesbare versie.

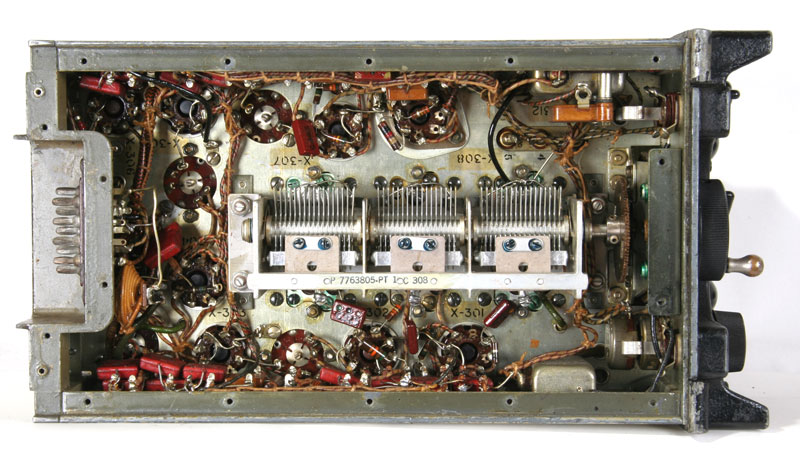

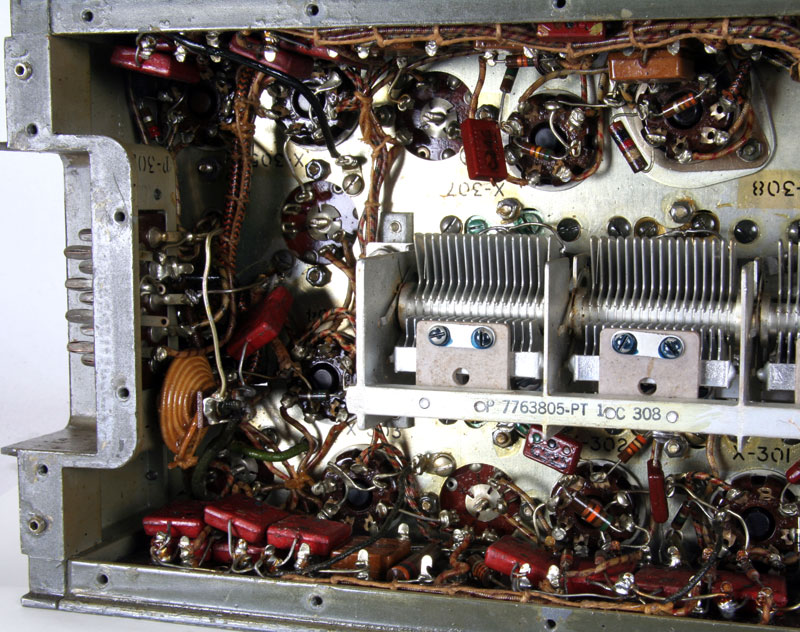

De onderkant met drievoudige afstem-C.

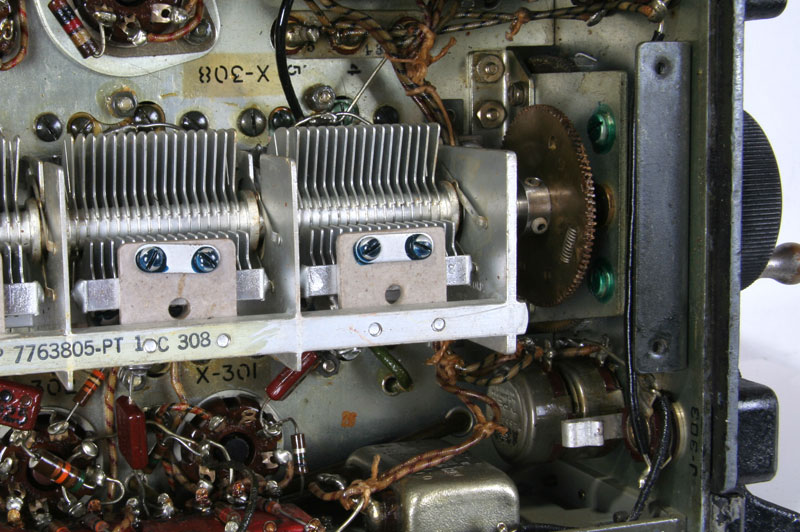

De aandrijving van de afstemcondensator.
Het aansluitblok aan de achterkant.
