Radio Set SCR-509 en SCR-510 bevatten een portable, low power, frequentie gemoduleerde radio-ontvanger en zender BC-620. Het bereik bedraagt ongeveer 5 mijlen. De set kan zowel stationair als mobiel worden gebruikt. De set kan worden gevoed uit droge batterijen of bij mobiel gebruik, met de spanningsvoorziening PE-120-A , die kan worden ingesteld voor gebruik met 6, 12 of 24 Volt accu's. De eerste sets werden in 1942 gebouwd.

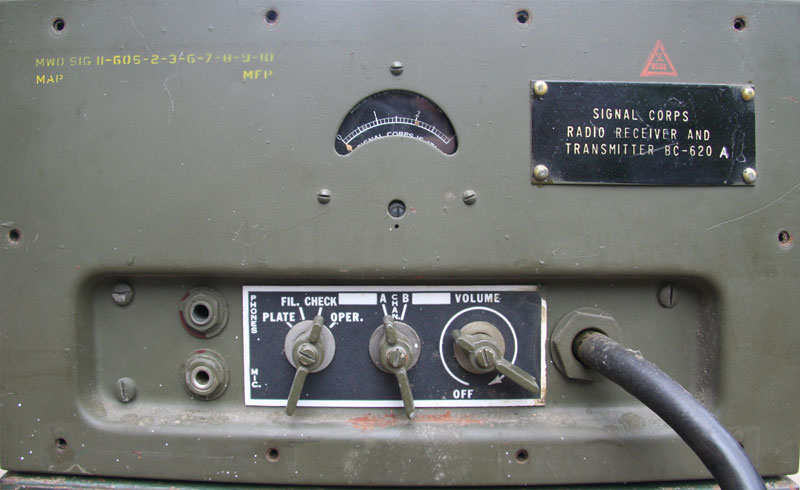

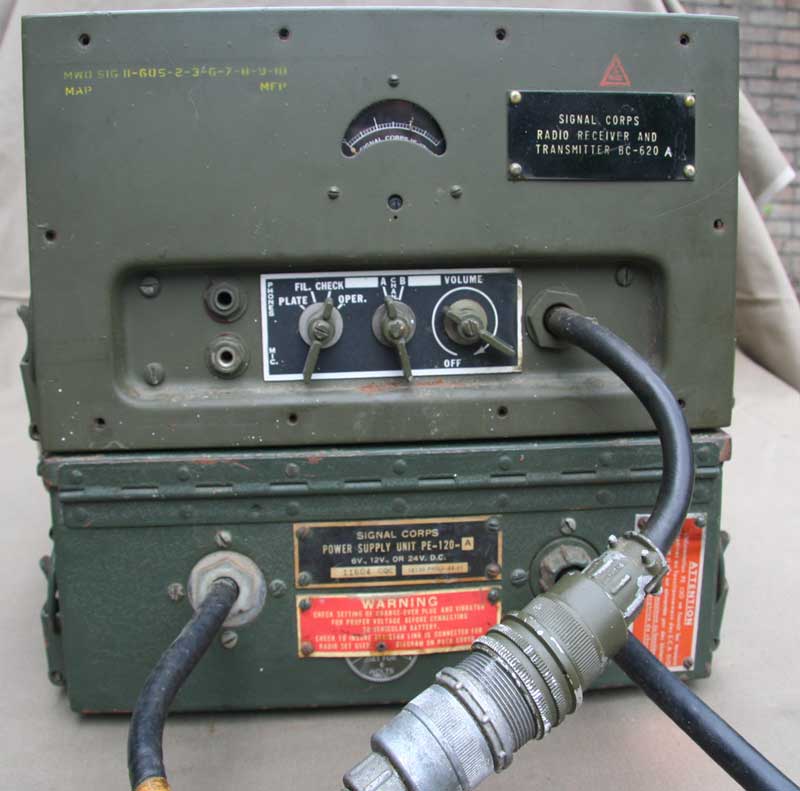

Vooraanzicht van de BC-620-A en de PE-120-A
| Freq. bereik.: | 20 - 27.9 MHz, er worden 80 kanalen gebruikt |
| MF: | 2.88 MHz |
| Modulatie: | FM telefonie |
| Buizen: | 4 x 1LN5 1 x 1LC6 1 x 1LH4 2 x 3B7 4 x 3D6 1 x 1294 |
| Pwr. output: | 2 W |
| Pwr. supply: | 6 - 12 - 24 Volts in voertuigen,
Batterijen BA-39 and BA-40 bij draagbaar gebruik |
| Gewicht | 15 kg |
De kale BC-620-A

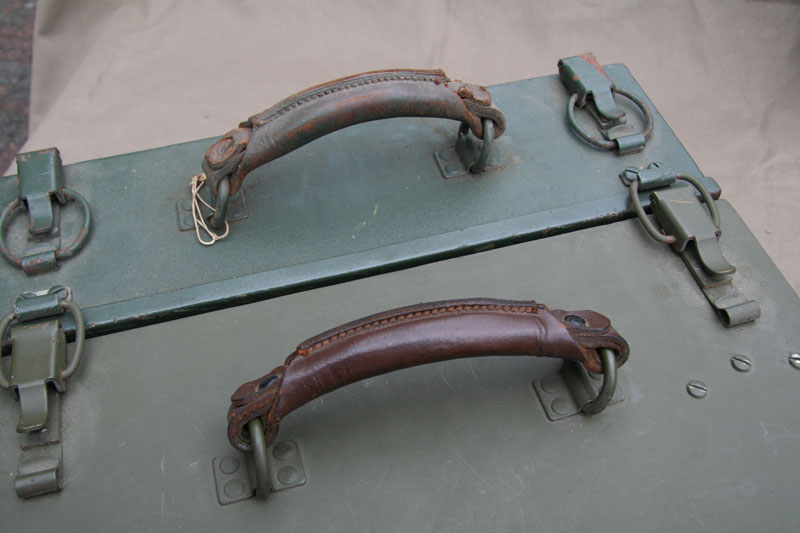

Draagbaar !!!!, maar wel 15 kg.

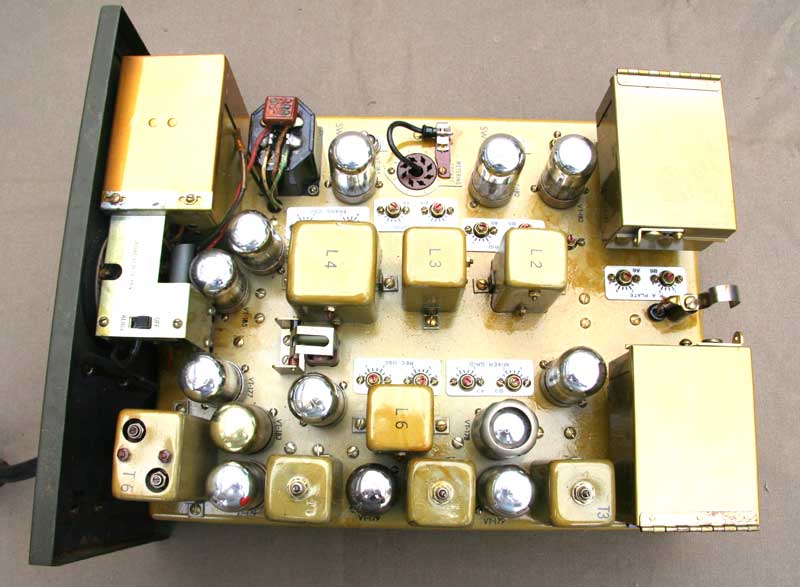

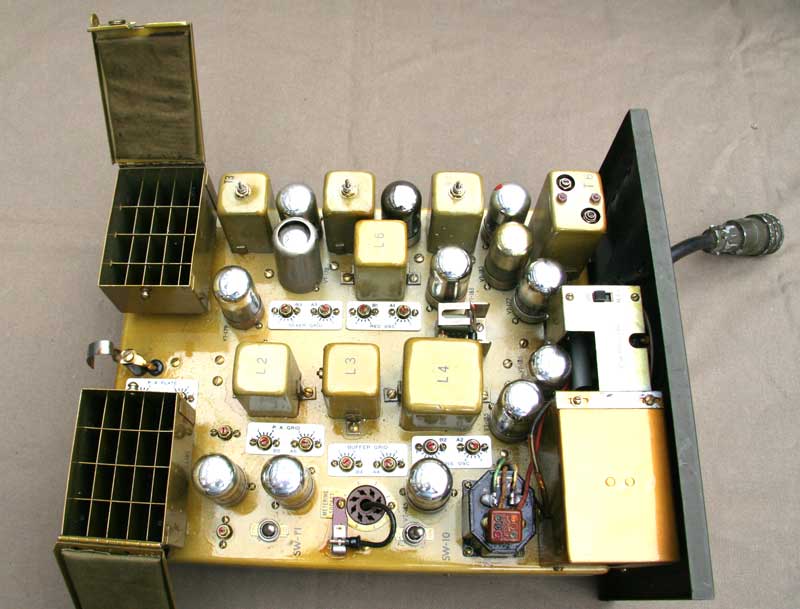

Het binnenwerk met geopende houders voor de kristallen, totaal kunnen er 40 in.
Nu met gesloten kastjes.

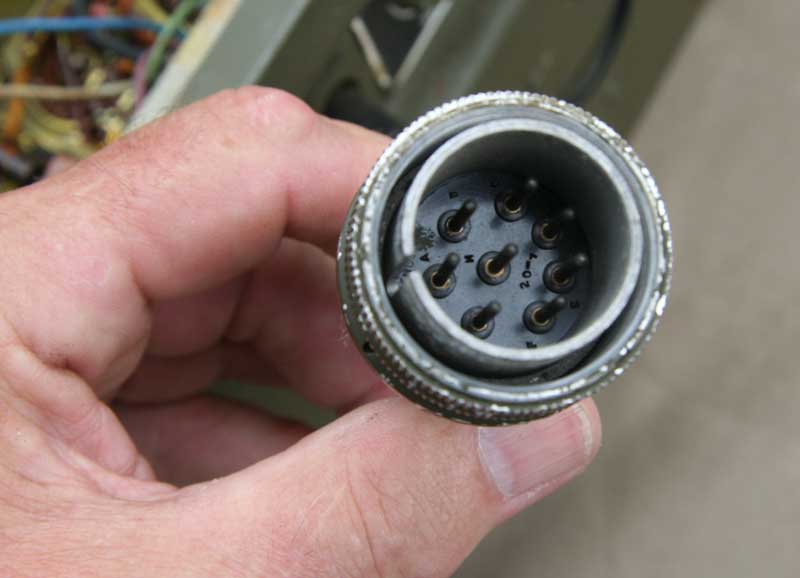

De connector naar de PE-120-A

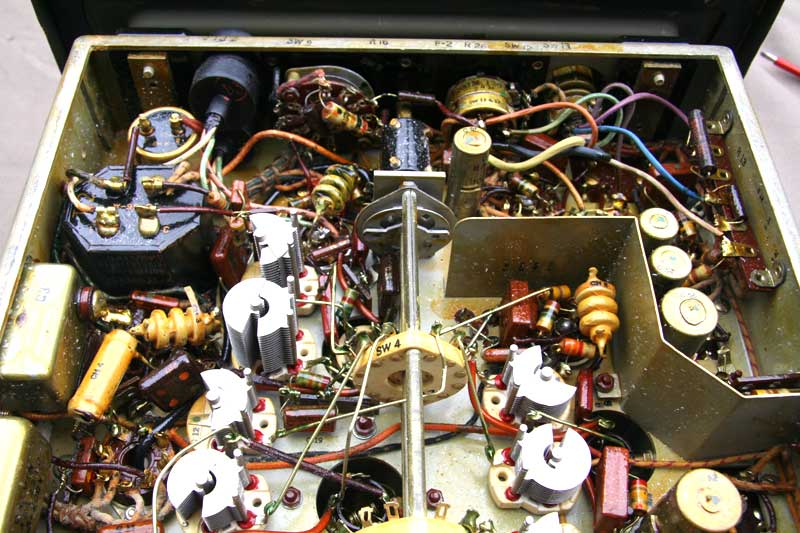

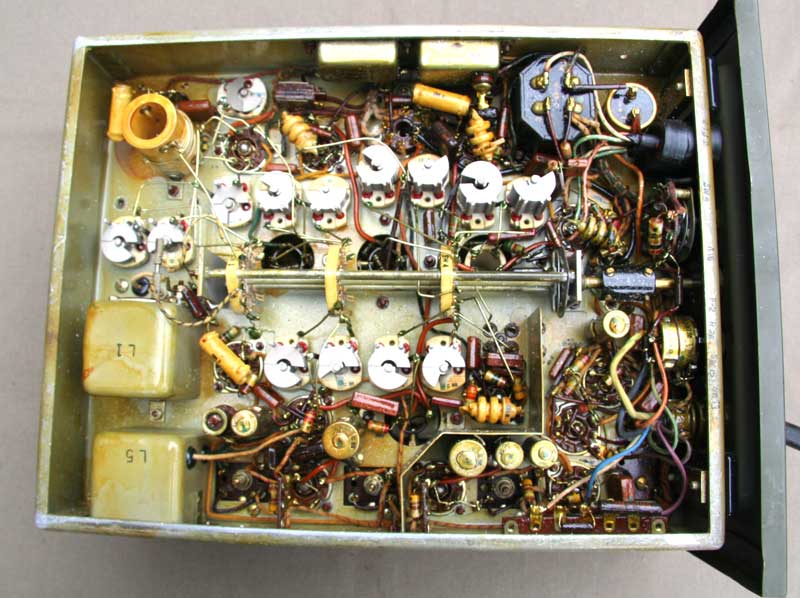

De onderkant.

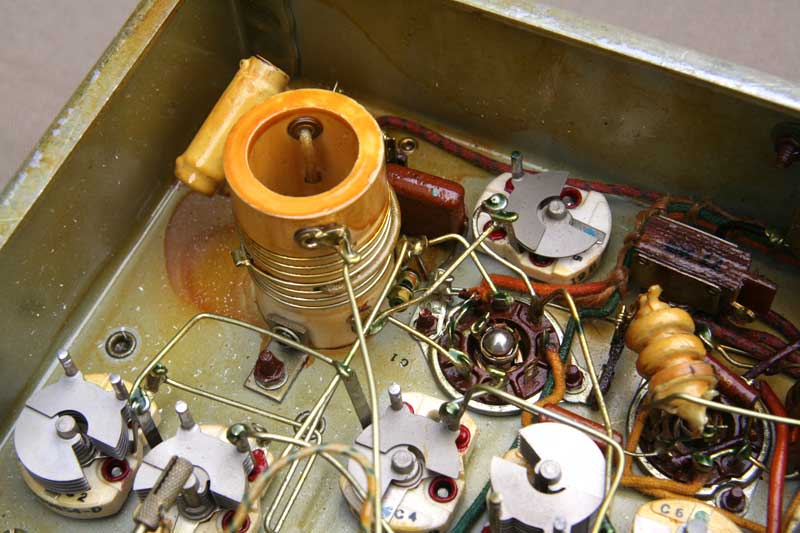

Op deze foto is de tank-spoel goed te zien.
De lange as is van de twee standen-schakelaar voor de kanaal-keuze.

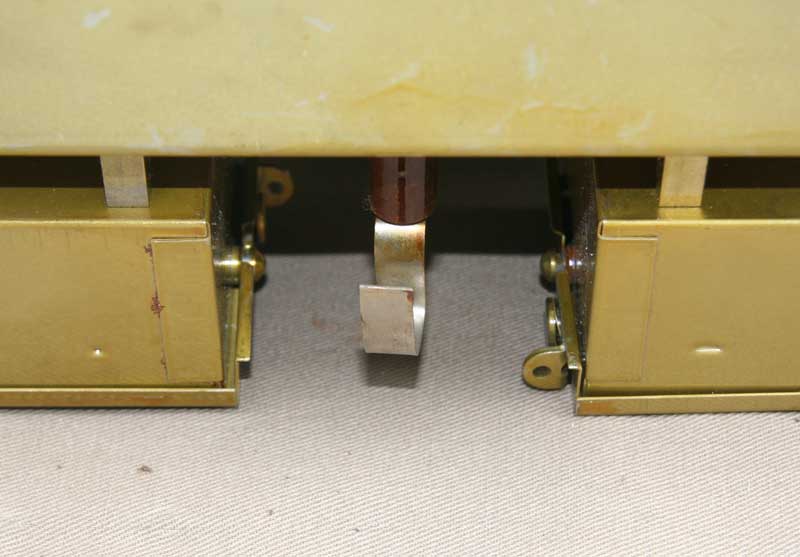

Met dit contact wordt de verbinding gemaakt met de antenne-aansluiting op de kast.

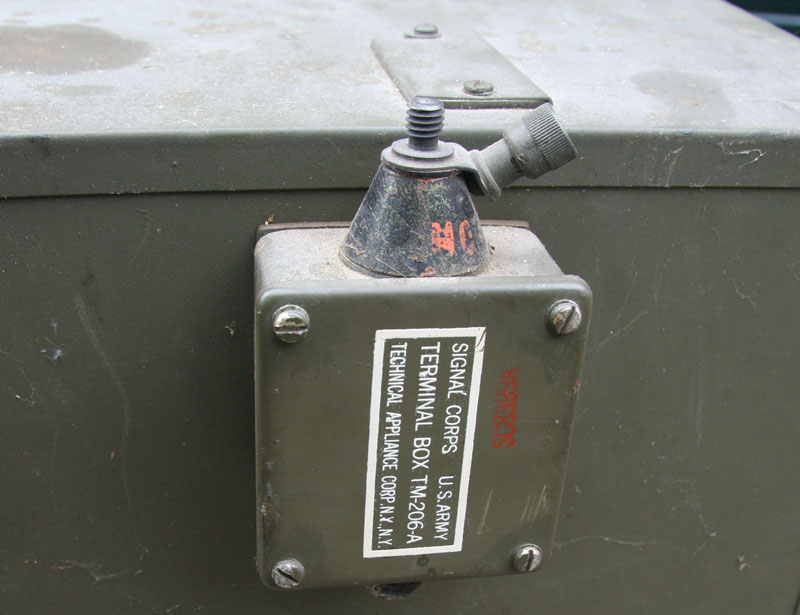

Dit is de antenneaansluiting.

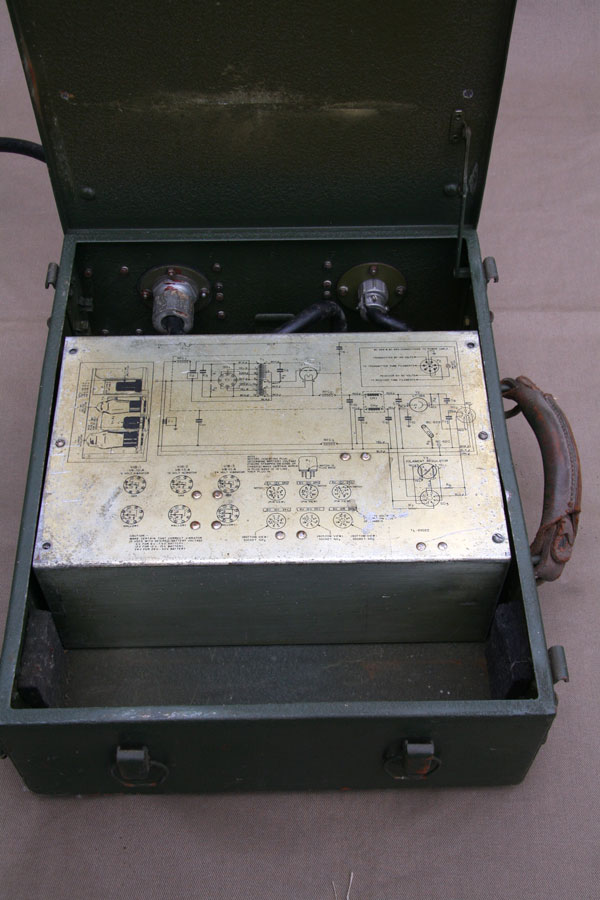

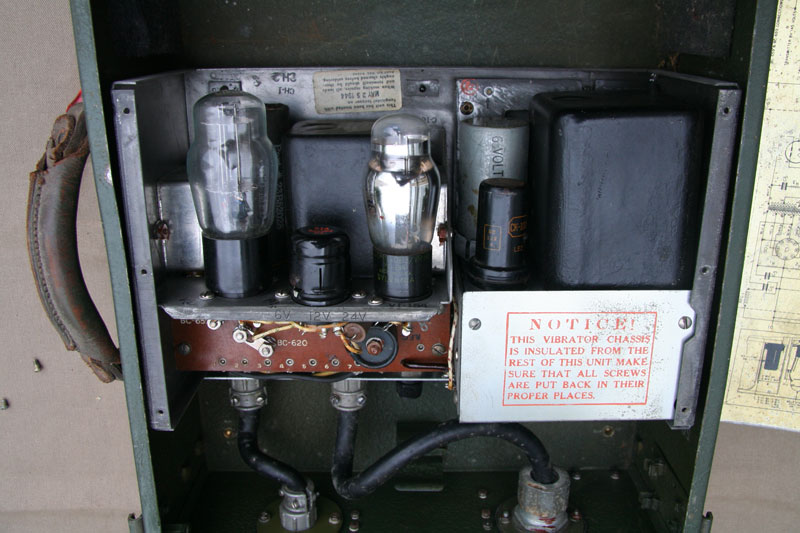

Het binnnenwerk van de PE-120-A
De buizen en trafo.

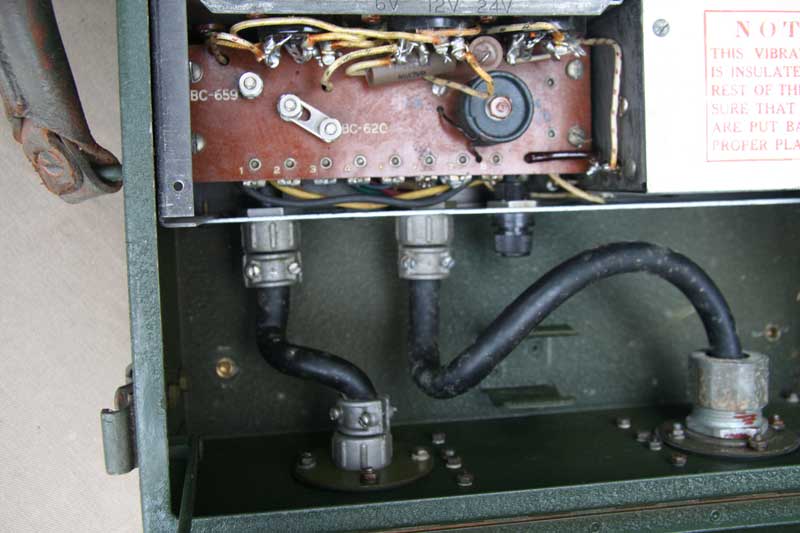

Op deze foto staat de instelling voor de BC-659 of BC-620. Verder kan hier de keuze gemaakt worden uit de accu-spanningen.

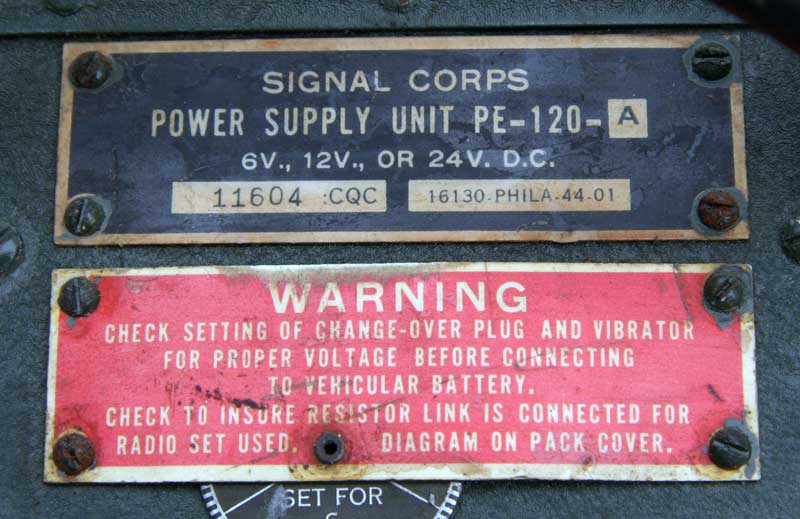

Het typeplaatje en de spanningsinstelling-indicatie.

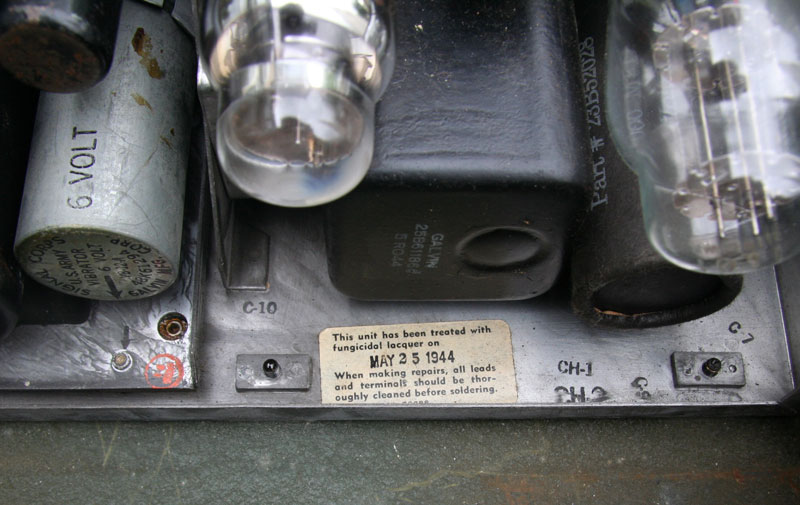

Op 25 Mei 1944 tegen schimmel behandeld.
Voor het gebruik door het Franse leger nog een aparte tekst.
Checklijst

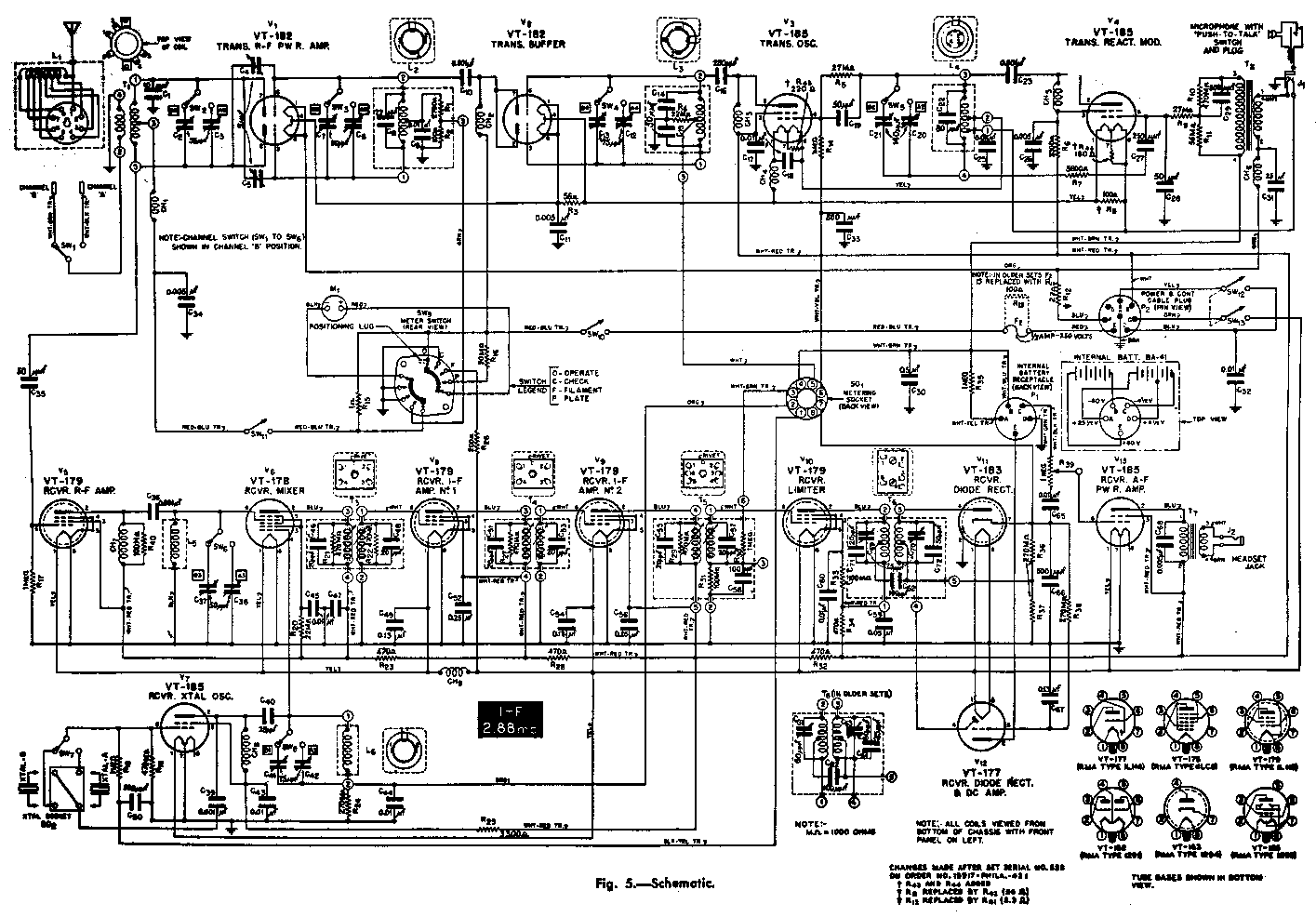

En hier onder nog het schema:
