In dit prachtige vliegtuig bevond zich een schat aan radio-apparatuur en andere zaken.
Hier enkele beelden van de radiohut in de B-29 bommenwerper. Het is de bedoeling een gedeelte na te maken, waarbij de nadruk komt te liggen op de "Command-sets" Misschien wordt ook nog de BC375 of BC191 en de BC348 in het geheel gepast. de ART13 heb ik jammer genoeg niet.

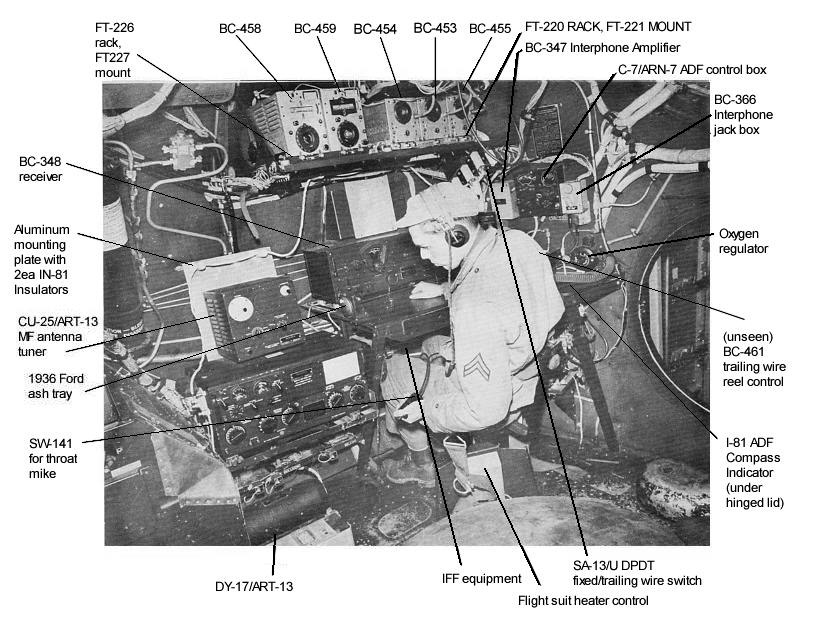

Zo ziet dat er in een B-29 uit, midden boven de twee zenders en de drie ontvangers van de SCR274N. Ik maak een ontvanger-rack met vier ontvangers.

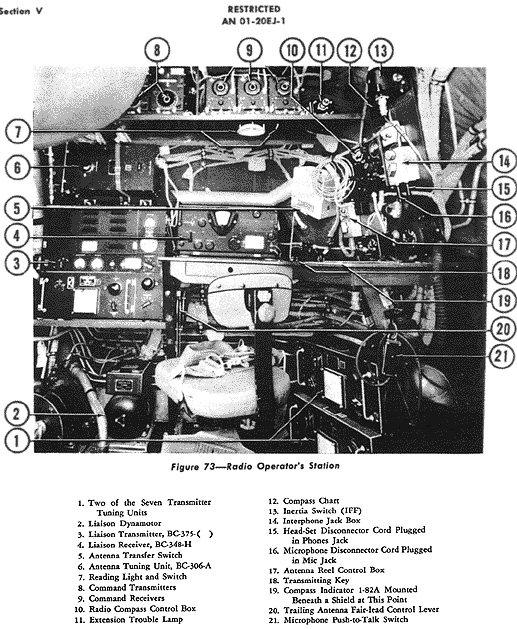

Dit is de variant met de BC375 als extra zender.

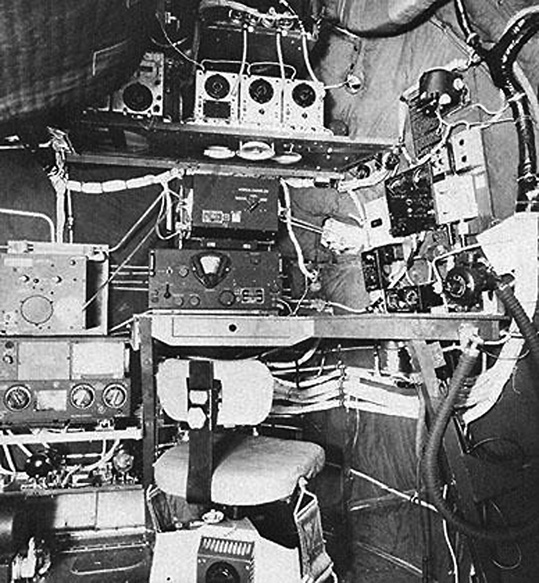

Op deze afbeelding is de ART13 te zien.
Hier onder de eerste resultaten van de nabouw. De tekst volgt later.

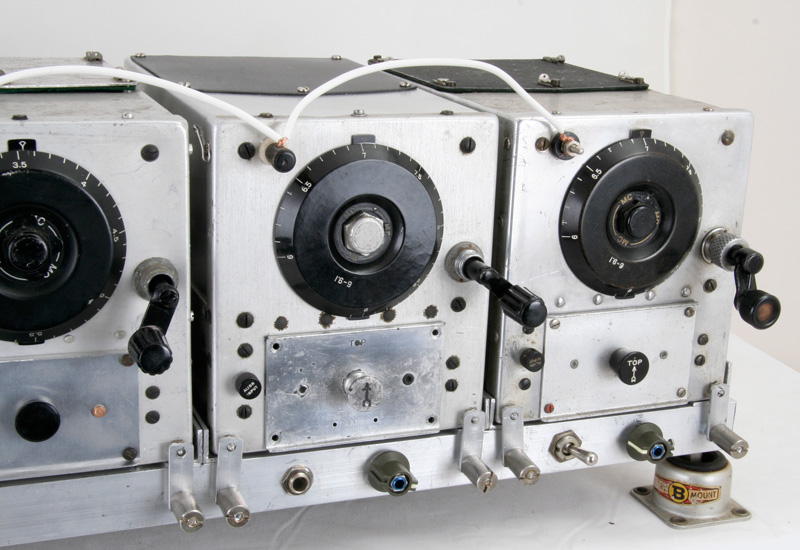

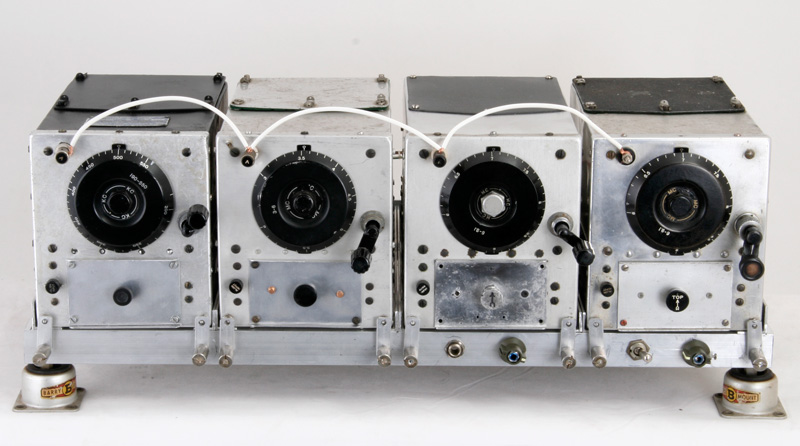

Vier op een rij, vlnr. CBY-46129 190-550 kHz, BC454-B 3-6 MHz en dan nog twee BC455-B 6-9,1 MHz. Hier mee kunnen vrij veel amateurbanden ontvangen worden.
De doorgelust antennee-aansluiting.

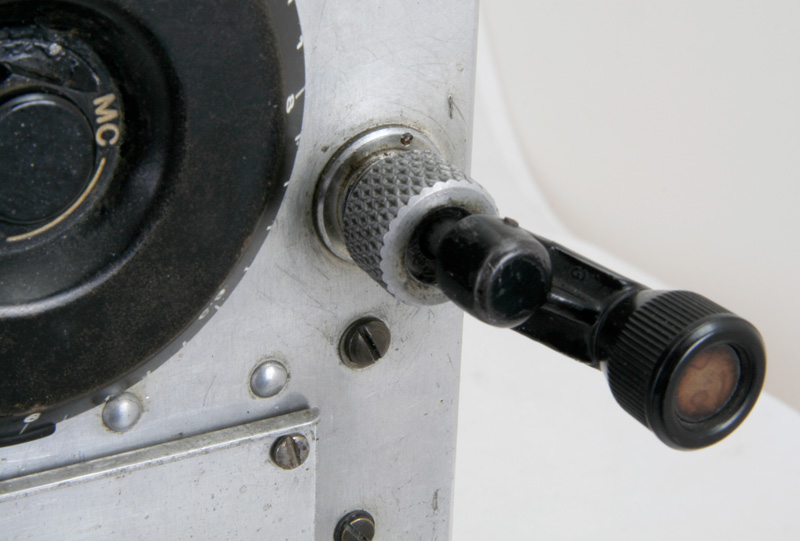

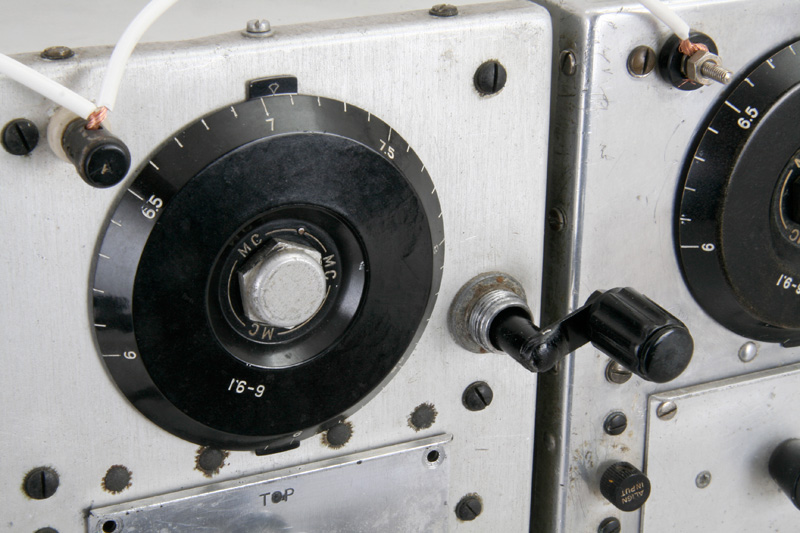

Een originele zwengel, de Bowdenkabeld en bedieningen ontbreken, dus moet het maar zo.
Maar ja, ik heb er maar één, dus drie andere nagemaakt (ongeveer).

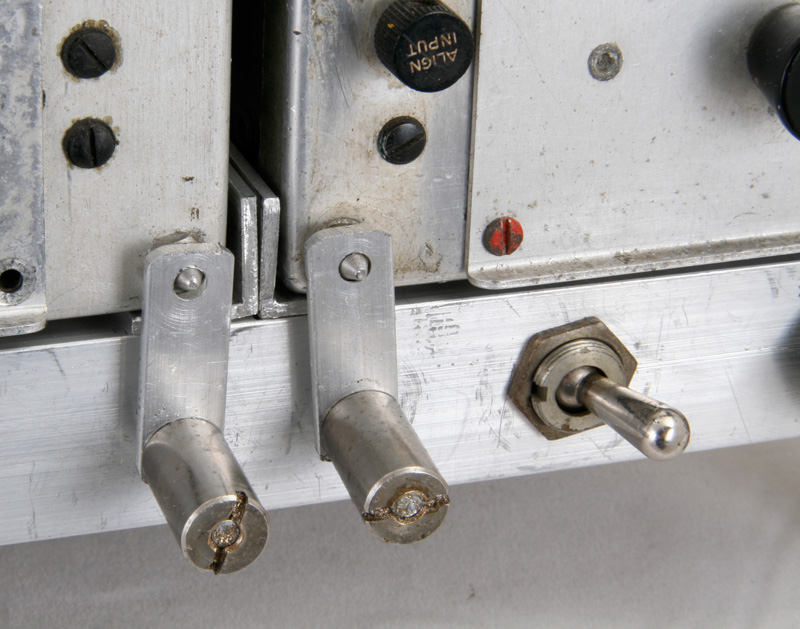

De bevestigingen van de radio's.

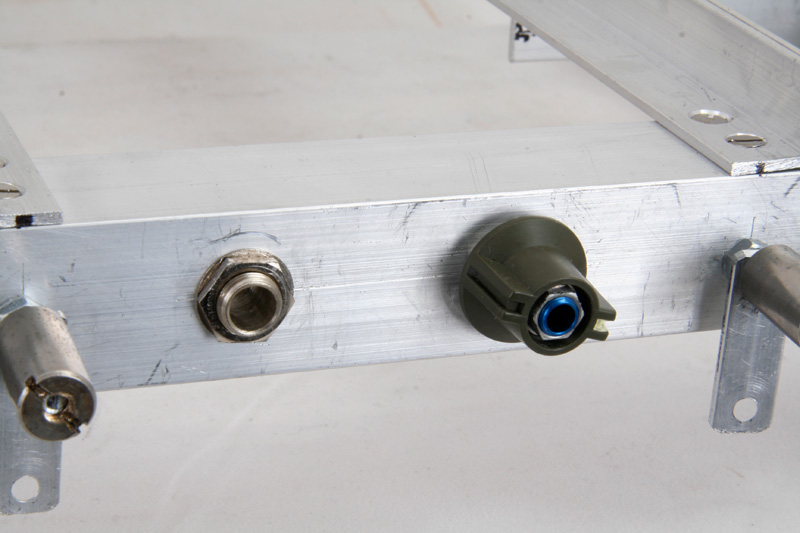

De aansluiting voor de hoofdtelefoon, een luidspreker van 600 Ohm geeft ook genoeg lawaai. Rechts de volumeregelaar.

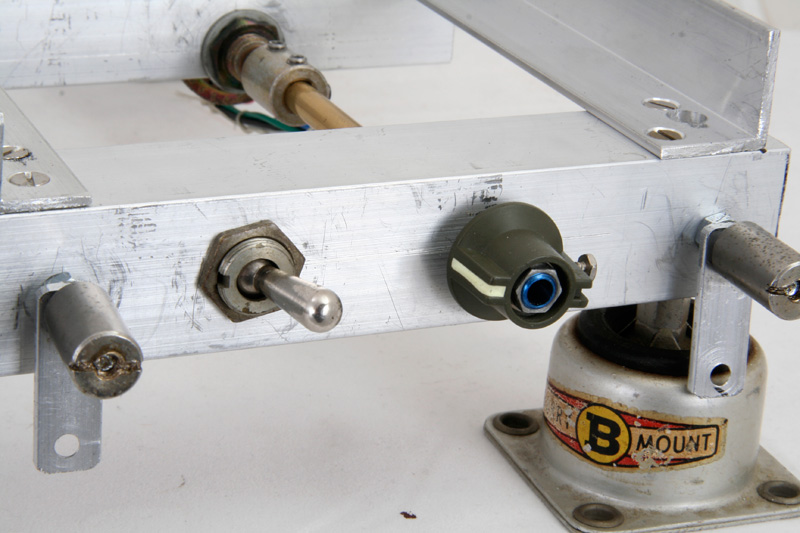

De schakelaar voor AM/CW en de ontvanger-selectieschakelaar.

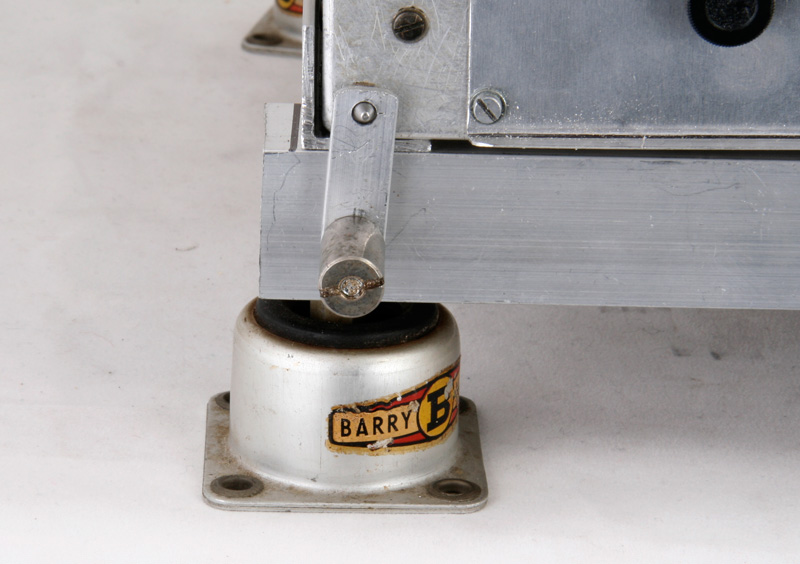

Alles netjes op Barry zijn shockmounts gezet.

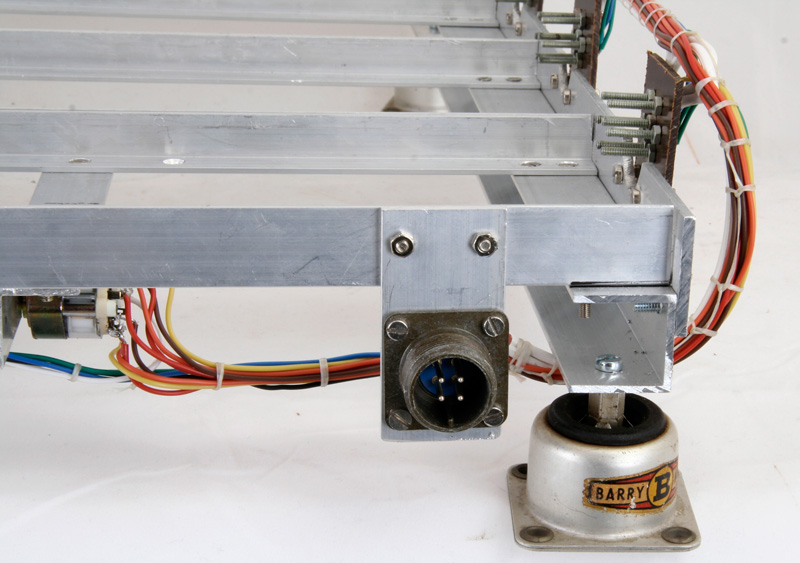

Aansluiting voor 28 Volt en 200 Volt (anodespanning). Ik gebruik de dynamotors voorlopig niet.

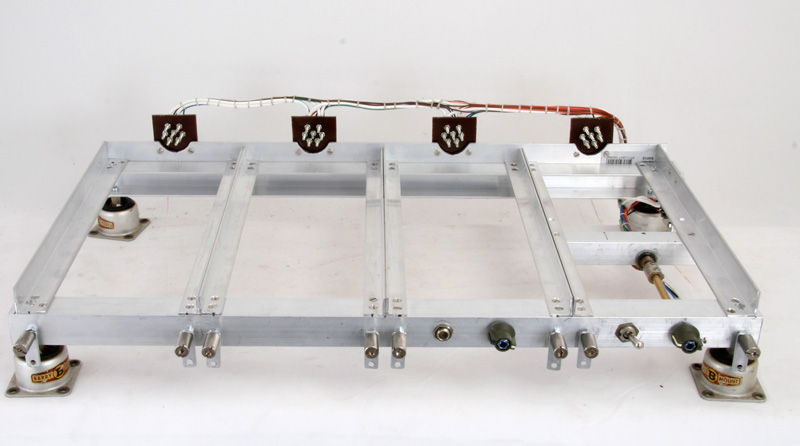

De kale mounting gemaakt van aluminium-profiel. De plaatselijke Multimate is altijd weer blij mij te zien.

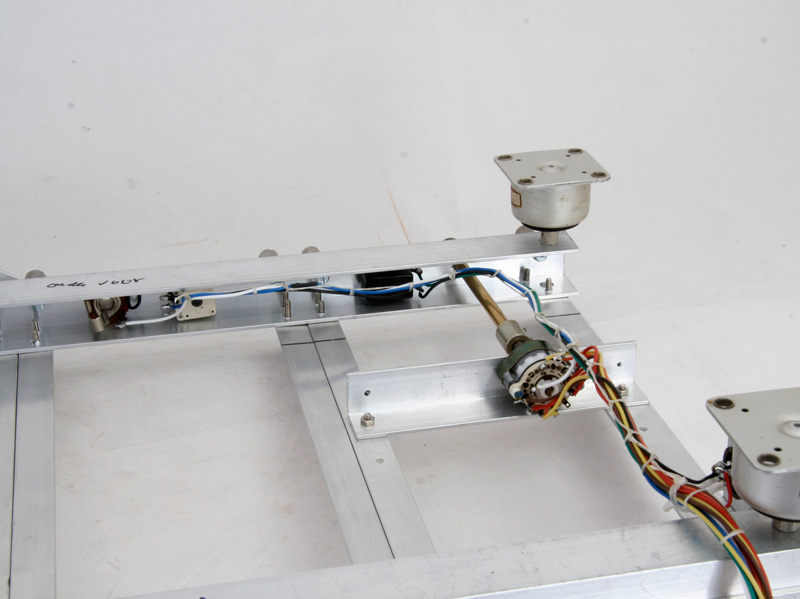

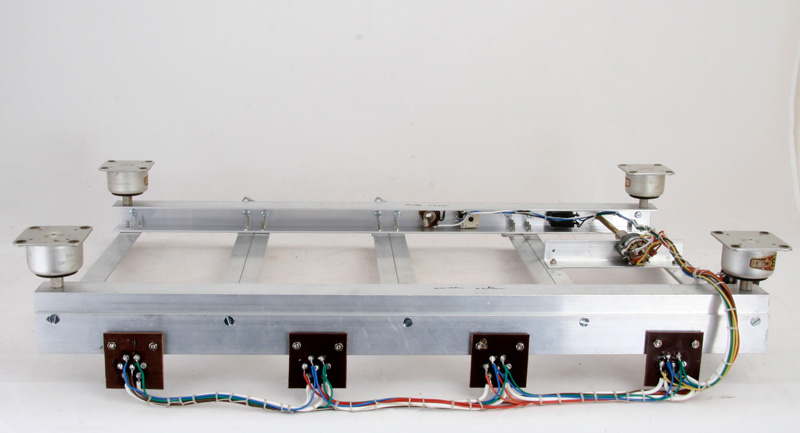

Het geheel op de kop. Hier is ook te zien hoe de aansluitingen en schakelaars zijn gemonteerd.
De ontvangerselectie-schakelaar.

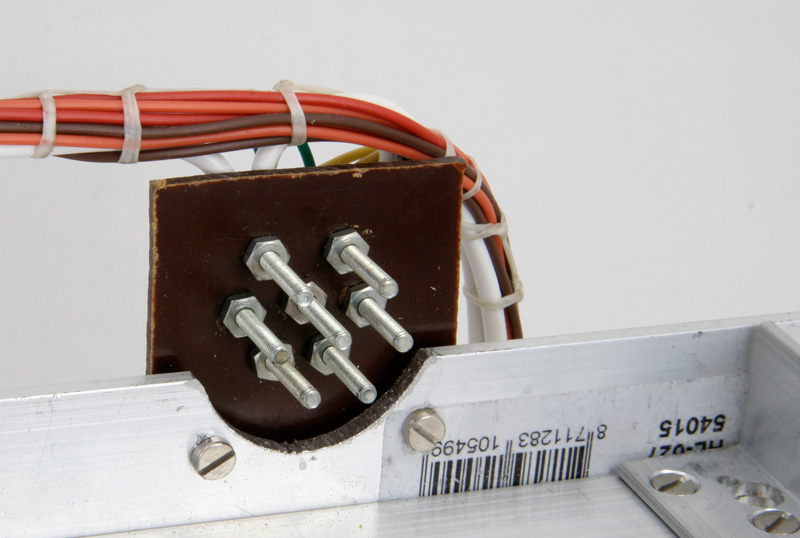

Chassisdelen voor de aansluiting van de ontvanger. Uitgevoerd met 2,5 mm schroeven. Deze maken dankzij mijn onnauwkeurige boorwerk prima contact met de radio's. De streepjescode was in de tijd van de B29 niet echt actueel en moet dus nog verdwijnen.

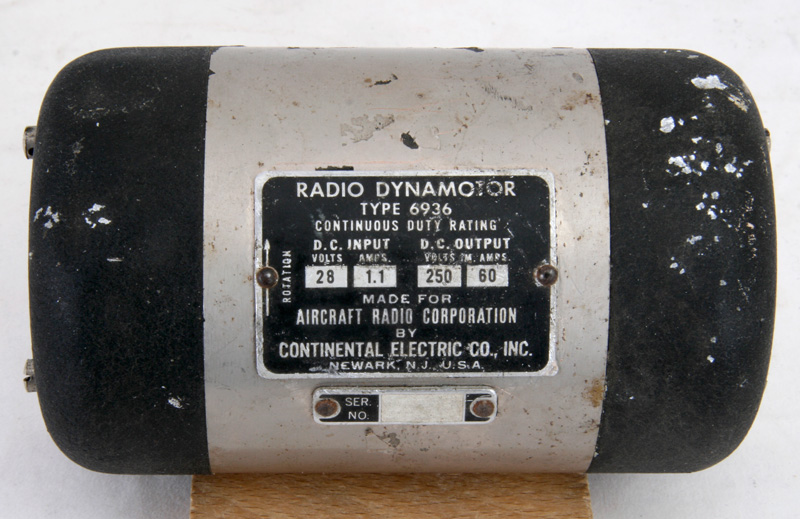

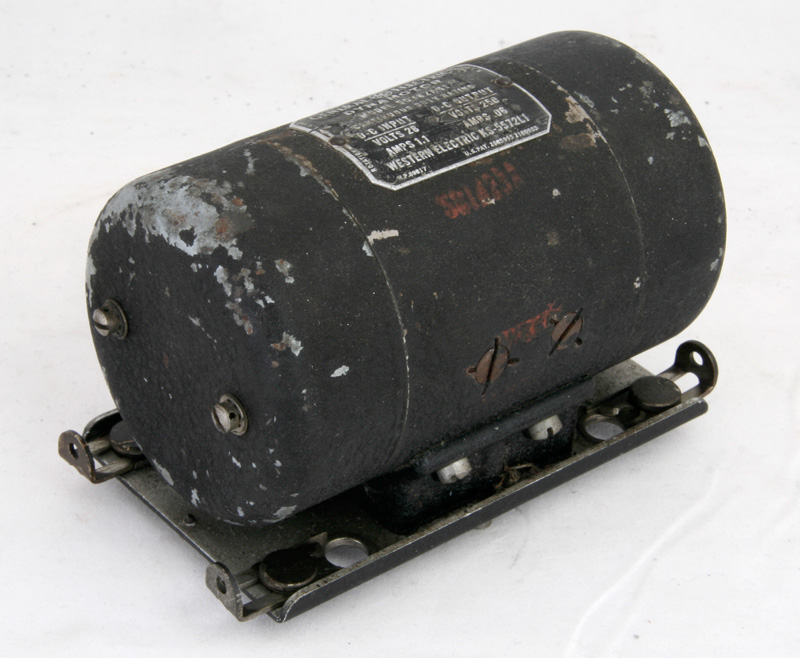

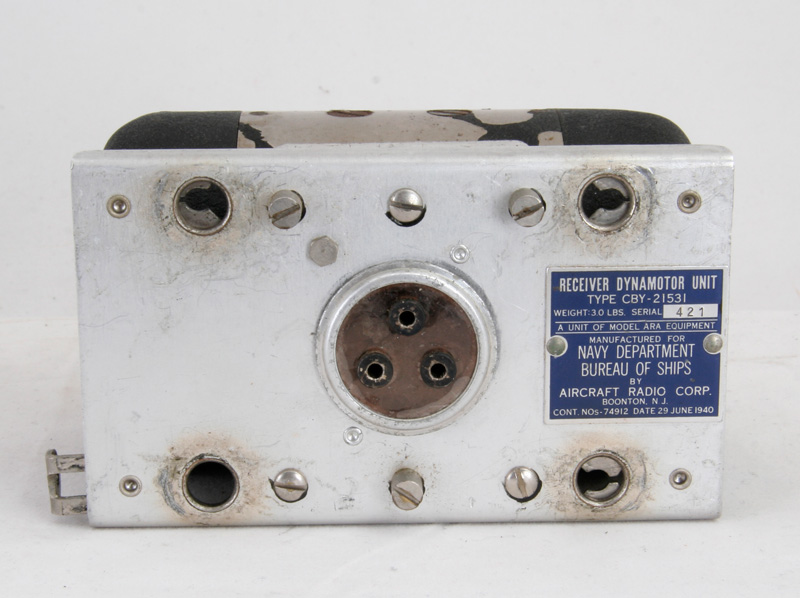

Dynamotor van de NAVY, type 6936.
250 Volt uit, ik heb gemerkt dat het met 150 tot 200 Volt ook prima werkt.

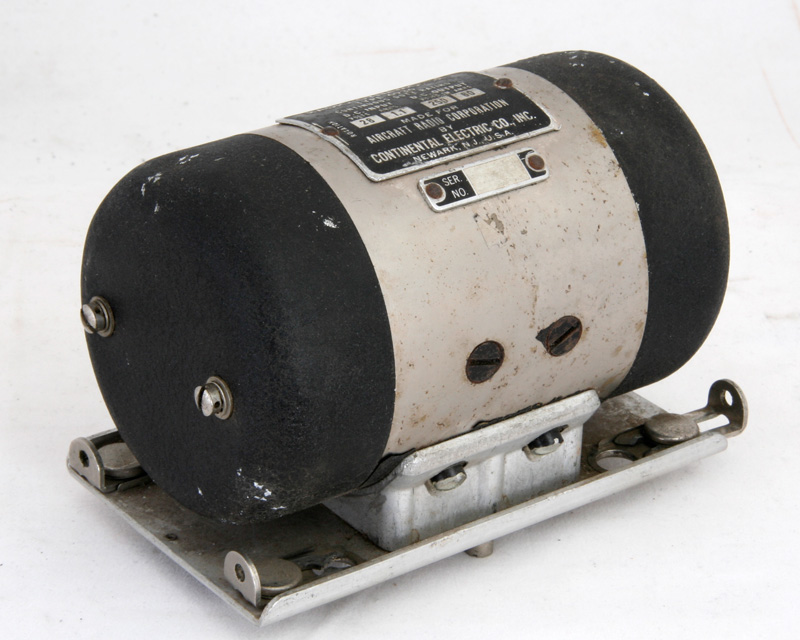

De komplete unit heette CBY-21531

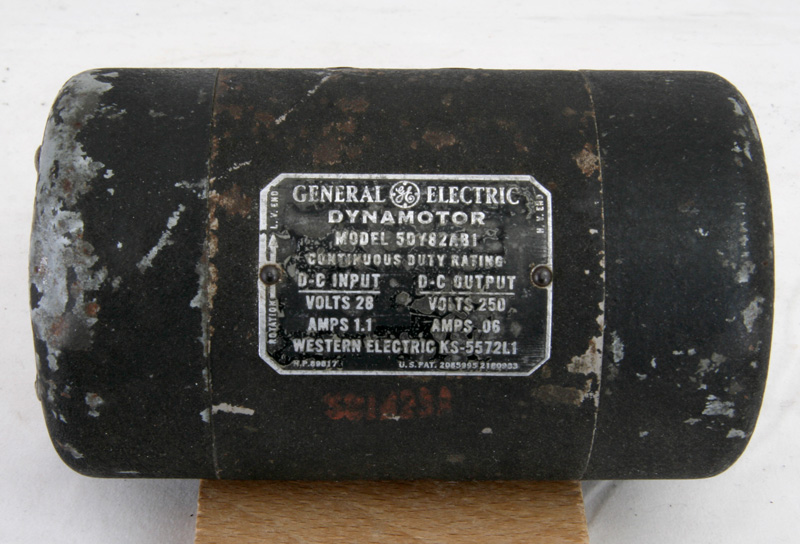

Dit is er een van de Army.
Type 50Y82AB1

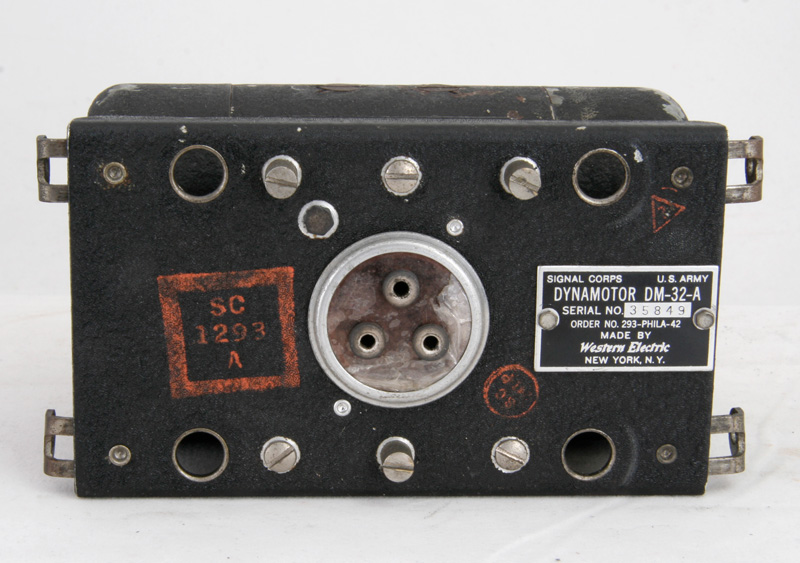

Wanneer je ze op een aluminium plaatje zet met wat bevestigingen heet hij DM-32-A, dat klinkt wat bekender.
Tot zo ver de eerste pogingen, de rest volgt.
