BC-348
De BC-348 is de 28 Volt-uitvoering van de met 14 Volt gevoede BC-224. De eerste versie, de BC-224-A, werd in 1936 geproduceerd. Hij werd geinstalleerd in bijna alle USAAF ( en sommige US-Navy, Britse en Canadese) meer-motorige transportvliegtigen en bommenwerpers. De ontvanger werd gebruikt gedurende een periode van vijftien jaar vanaf voor het begin van de tweede wereldoorlog tot en met de Koreanse oorlog. De radios waren simpel te bedienen en erg betrouwbaar. Ontworpen als LF, MF en HF-ontvanger voor gebruik in grotere vliegtuigen ( B-17, B-24, B-25, B-26, B-29, C-47, etc.), waren ze oorspronkelijk gecombineerd met de BC-375 zender, het SCR-287-A systeem. Later in de oorlog werd de ontvanger in combinatie met de AN/ART-13A zender gebruikt. Ook werden ze gebruikt in sommige grond- en mobiele installaties. Er werden meer dan 100.000 stuks geproduceerd, 80% door Belmont Radio and Wels-Gardner en de rest door RCA en Stromberg-Carlson. Ook werden de ontvangers gecopieerd door de Russen en YC-9 genoemd. Tot ver in de 70.er jaren werden ze in Rusland geproduceerd. Hierbij werd de roterende omvormer vervangen door een solid-state-type.
Het frequentie-bereik
| Band | Frequentie | Bereik | |
| 1 | 200 | tot | 500 kc |
| 2 | 1,5 | tot | 3,5 Mc |
| 3 | 3,5 | tot | 6,0 Mc |
| 4 | 6,0 | tot | 9,5 Mc |
| 5 | 9,5 | tot | 13,5 Mc |
| 6 | 13,5 | tot | 18,0 Mc |
De buizen en hun functies van de K, L en R series
| Functie | Buistype |
| 1. RF versterker | VT-86 |
| 2. RF versterker | VT-86 |
| Mengtrap | VT-91 |
| Oscillator | VT-65 |
| 1. MF versterker | VT-86 |
| 2. MF versterker en CW-oscillator | VT-70 |
| 3. MF versterker en detector | VT-93 |
| LF-versterker | VT-152 |
| Spannings-stabilisator | RCA-991 |
De buizen en hun functies van de J, N en Q series
| Functie | Buistype |
| 1. RF versterker | VT-117 |
| 2. RF versterker | VT-117 |
| Mengtrap en Local Oscillator | VT-150 |
| 1. MF versterker | VT-117 |
| 2. MF versterker | VT-117 |
| 3. MF versterker | VT-116 |
| Detector en CW-oscillator | VT-233 |
| LF-versterker | VT-152 |

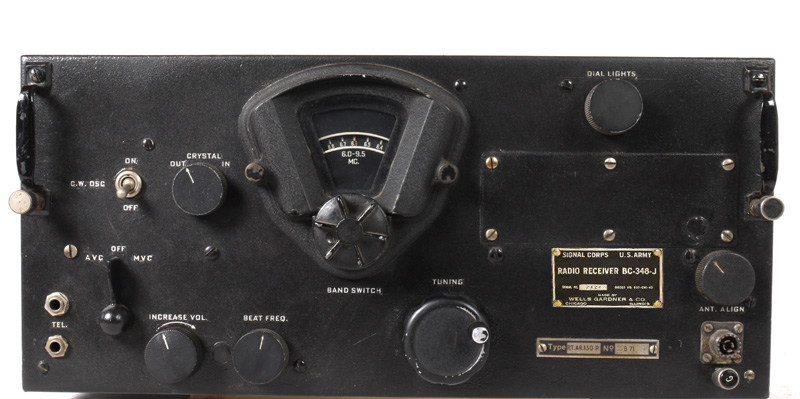

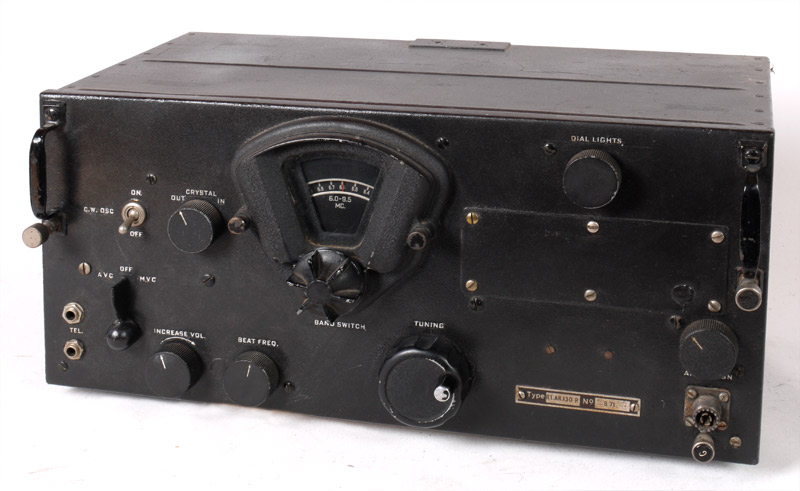

Het front met de bedieningsknoppen.
De kast er af, dit is een blik op de achterkant.

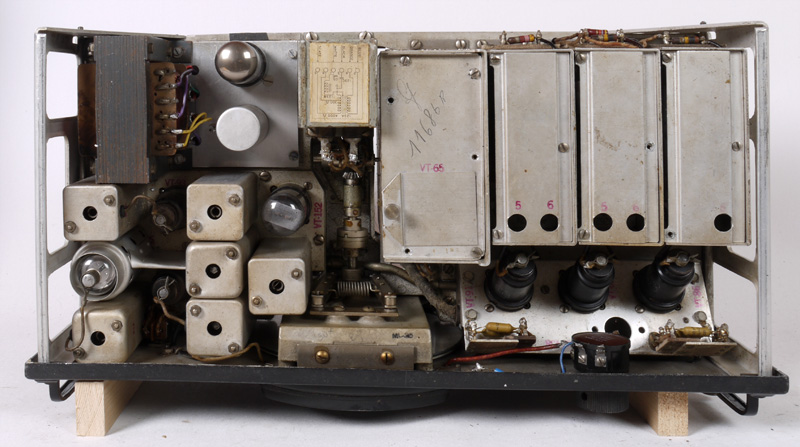

Bovenaanzicht, links de midden-frequent versterker en detector met LF-buis.

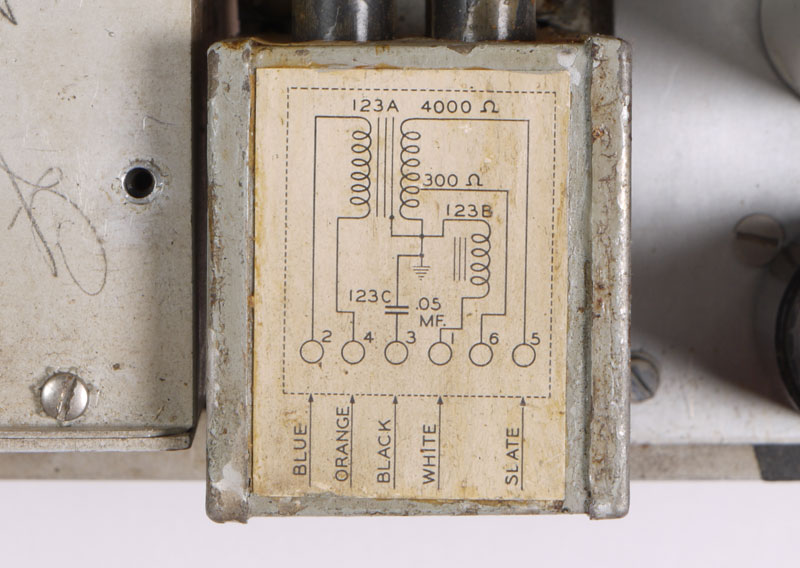

De uitgangstransformator, bestaande uit 123A=transformator, 123B=smoorspoel en 123C=condensator.

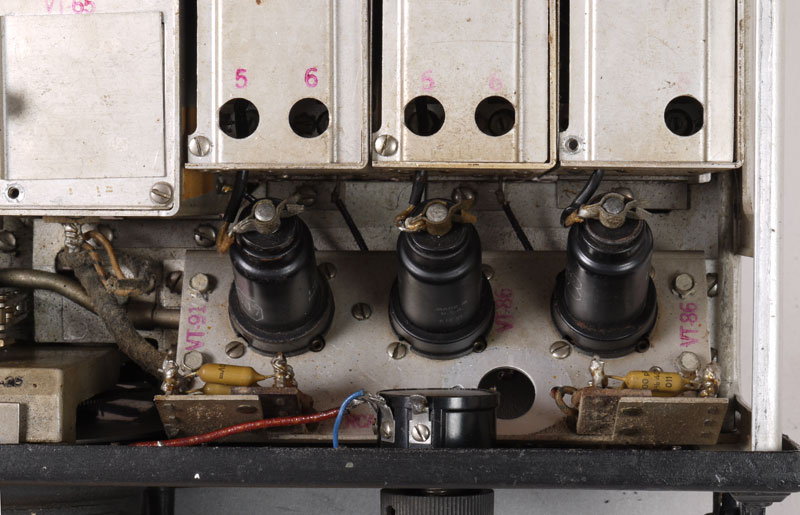

Van rechts naar links, de eerste, de tweede HF-versterker en de mixer.

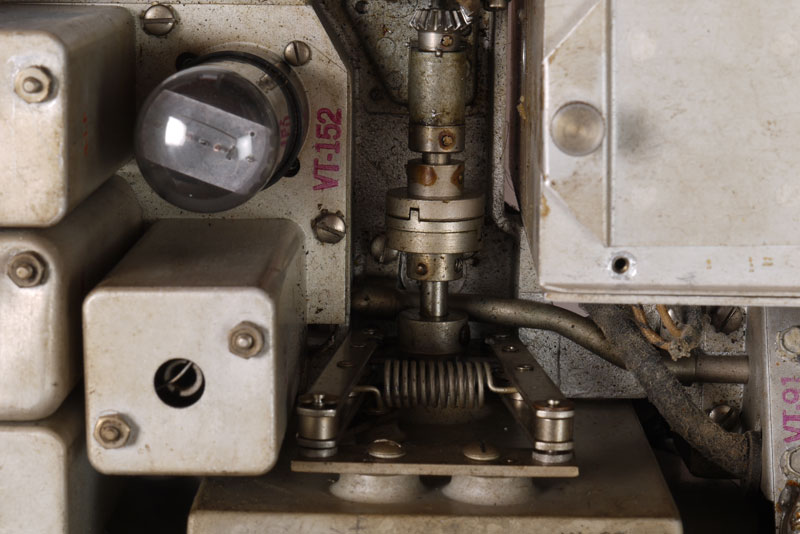

Een stukje degelijk afstem-mechaniek en de veer van de bandschakelaar.

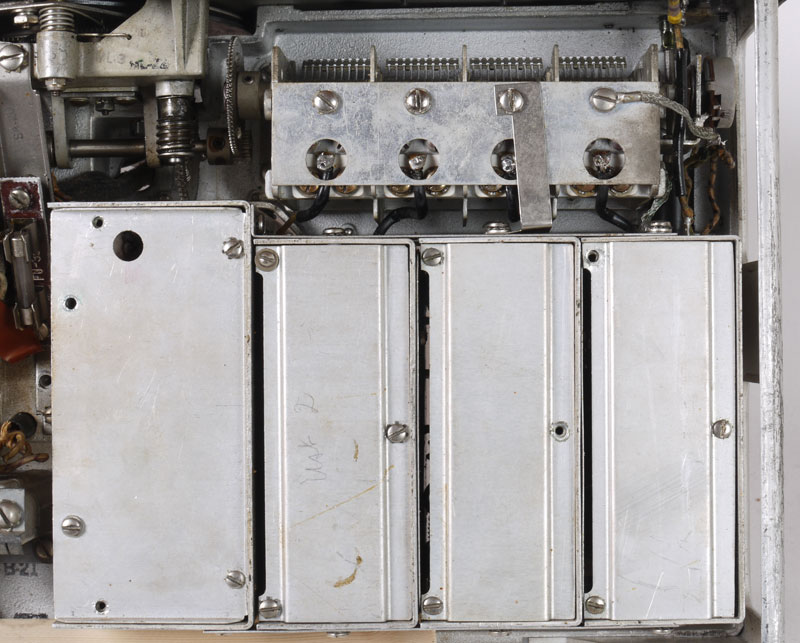

Onderkant met de afstemkringen en de afstemcondensator.

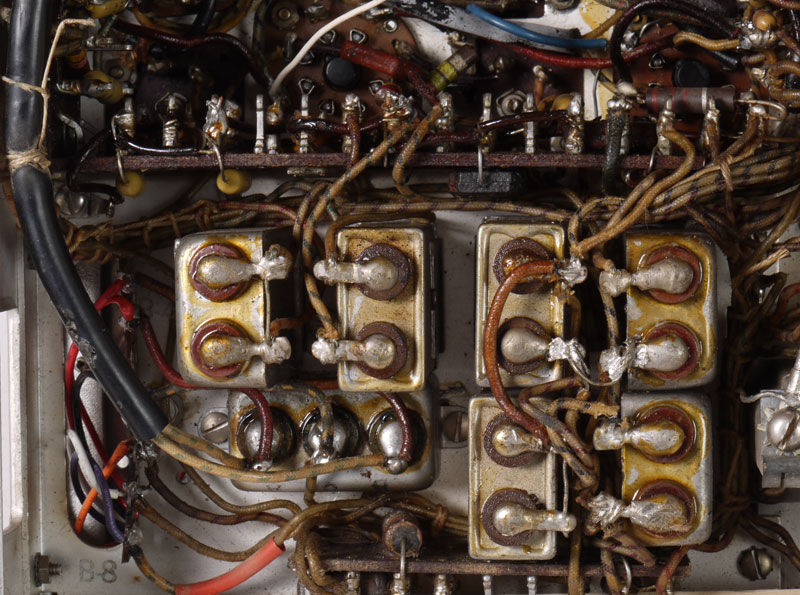

Een batterij blok-condensatoren.

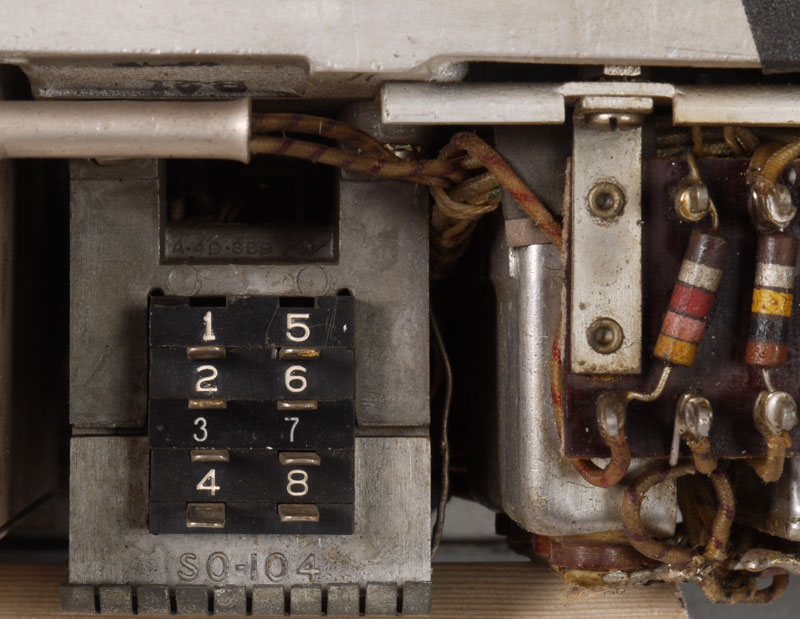

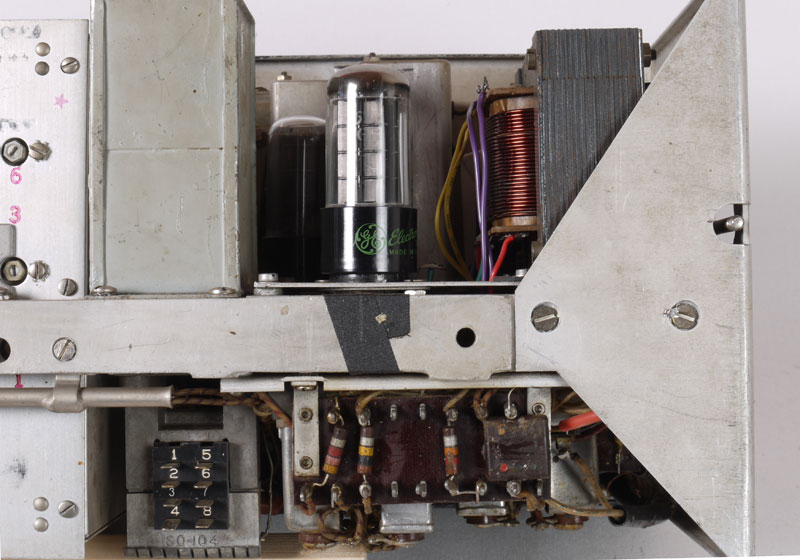

De voedingsplug met duidelijk leesbare cijfers.
De niet originele voeding, de echte, met rotary-transformer, is nauwelijks te verkrijgen.

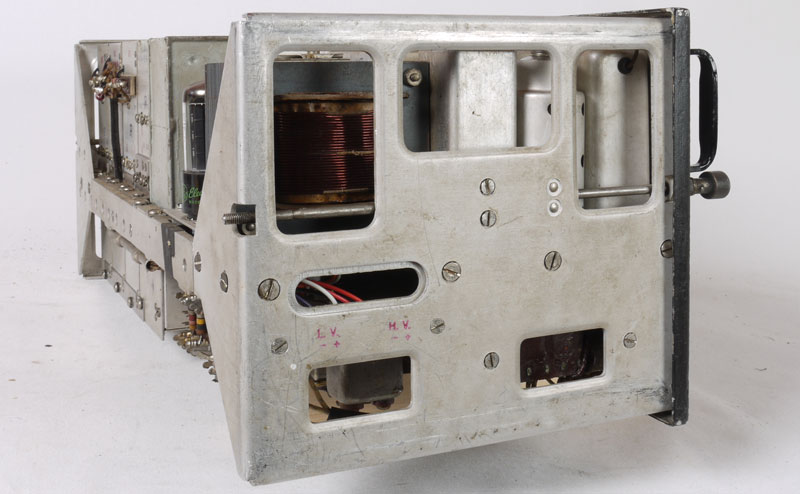

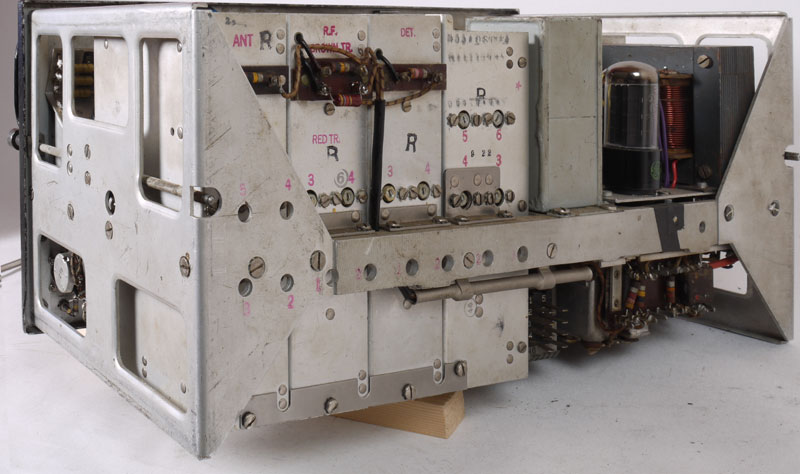

De linkerzijde van de set.

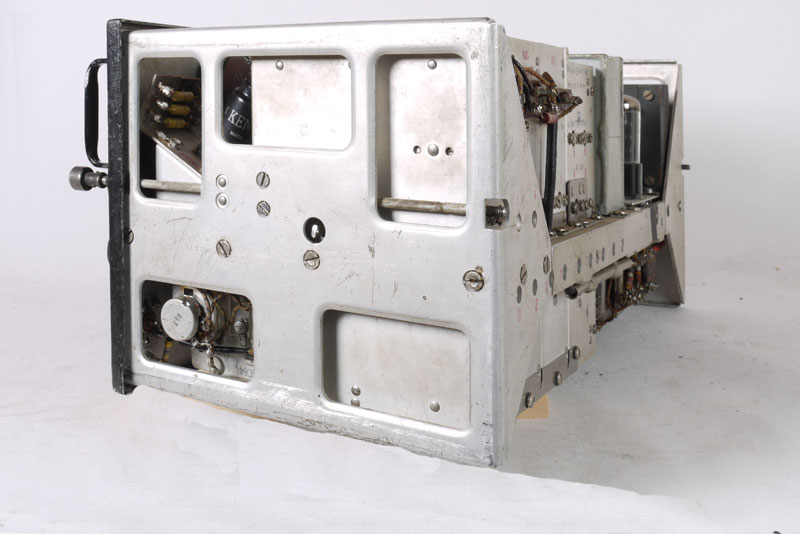

En een gezicht van de andere kant.

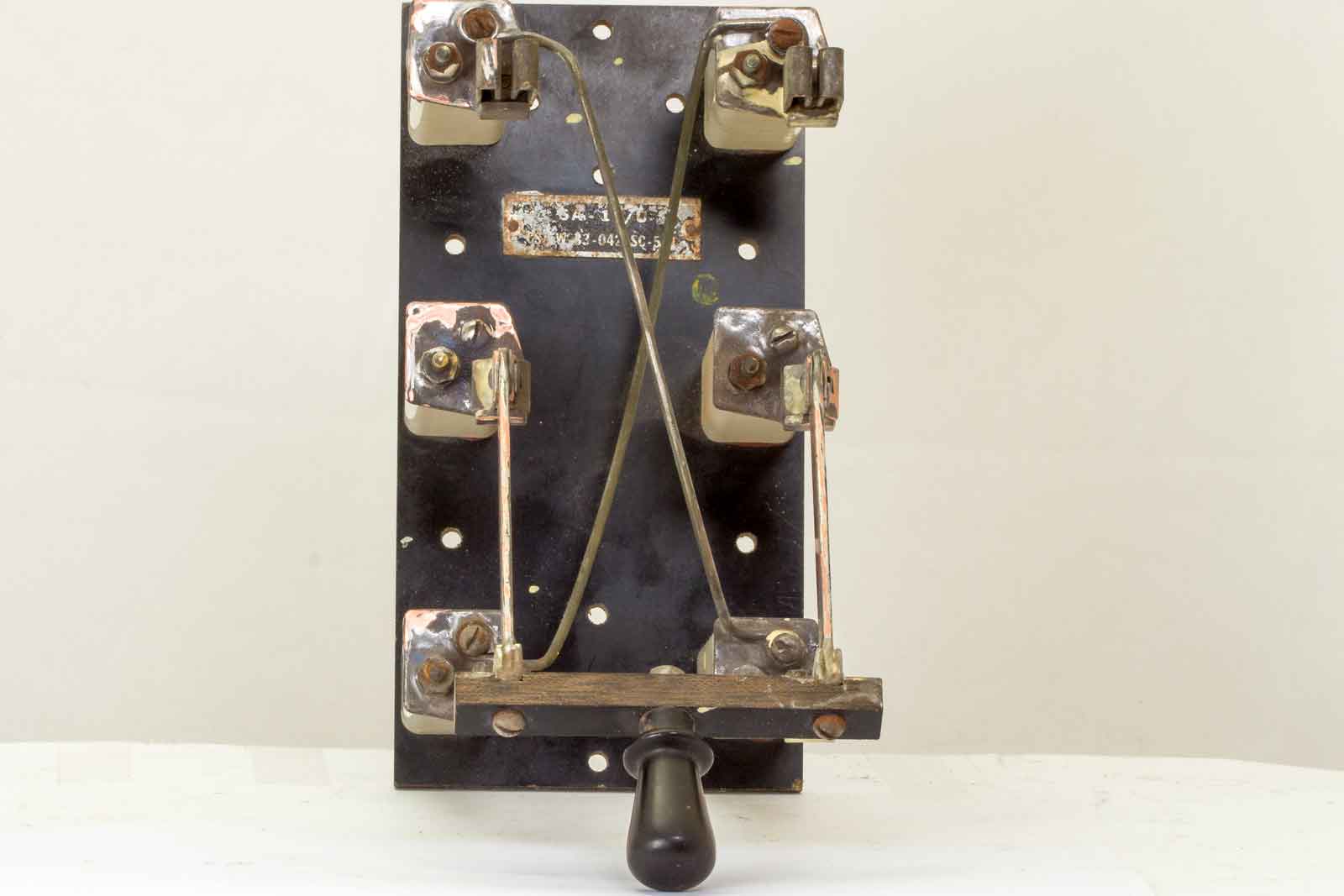

De antenneschakelaar AS-13/U.
Voor de omschakeling van de fixed-aerial naar de trailing aerial werd gebruik gemaakt van de antenneschakelaar AS-13/U. Hiermee kon de ontvanger worden omgeschakeld naar een van de beide antennes, vreemd genoeg werd hiermee ook de bijbehorende zender, de BC-375 van antenne verwisseld. Dus de beide sets werkten nooit op de zelfde antenne.

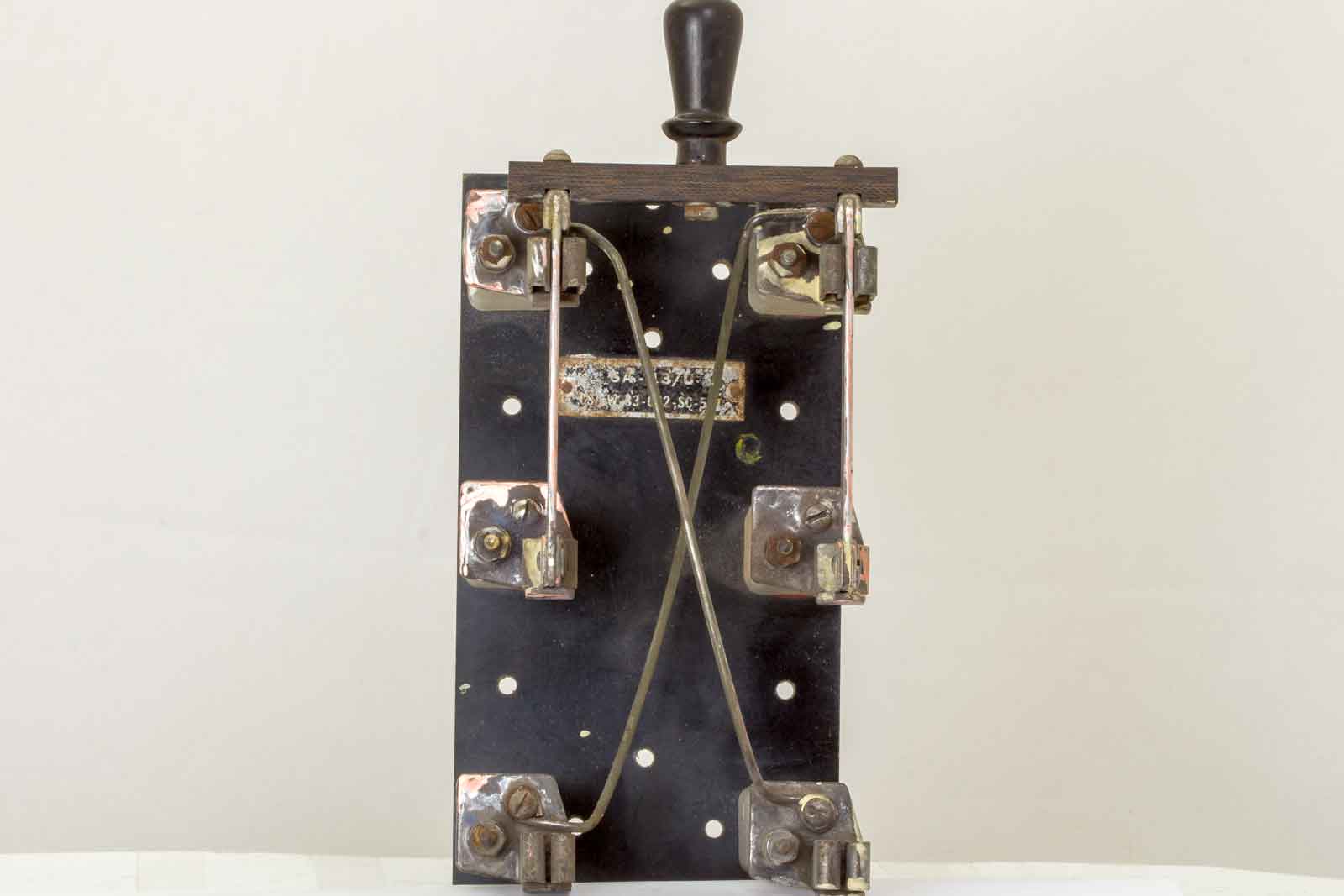

De schakelaar in de bovenste stand.
En op deze foto in de onderste stand.

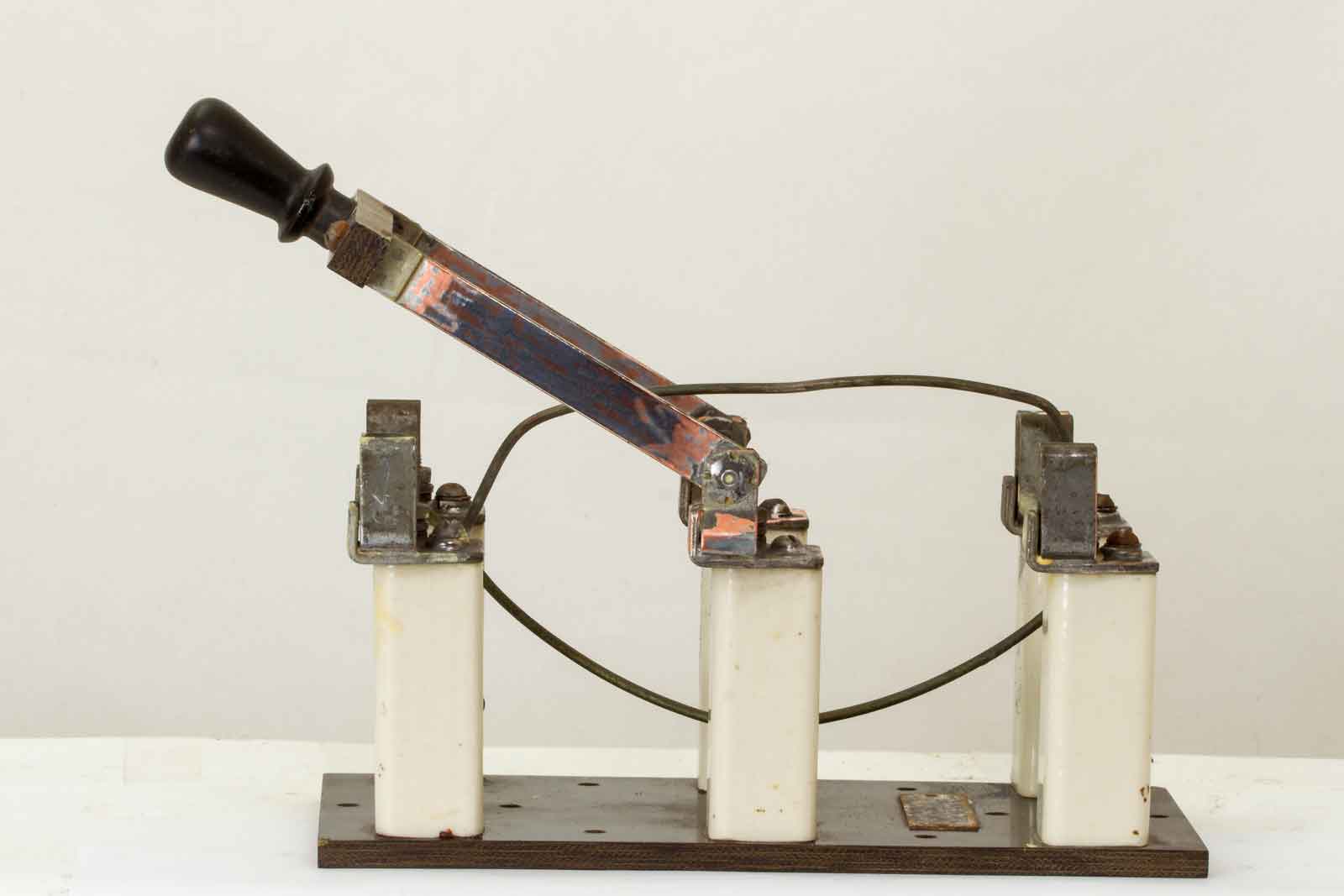

Zijaanzicht van deze miniatuur-schakelaar.

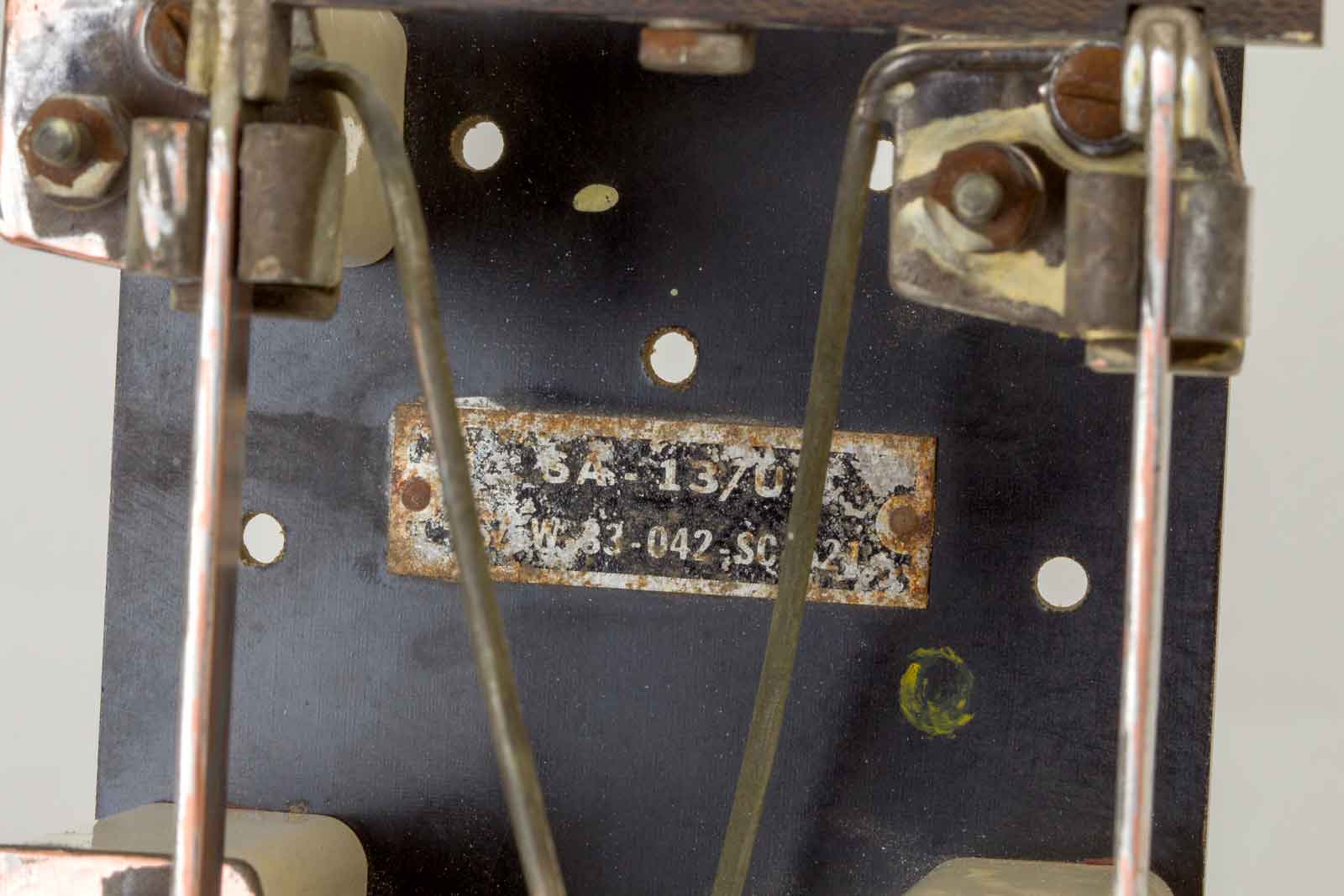

Hier het typeplaatje met de naam SA-13/U

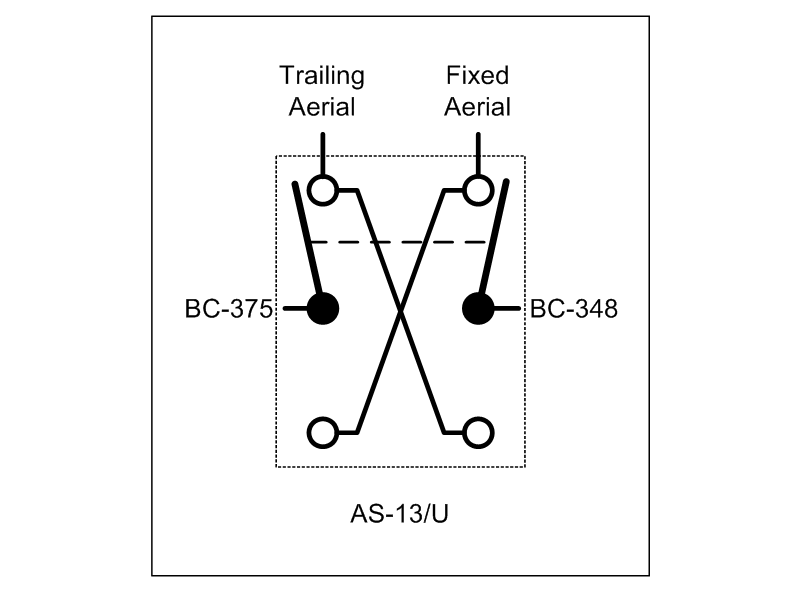

Zo werden de zaken aangesloten, ik ga hem anders gebruiken en wel als omschakelaar van mijn open dipool-draadantenne, de beide middenste aansluitingen aan de antennedraden, de bovenkant aan aarde (beide) en de onderkant aan de voedingslijnen naar de antenne-koppel-unit.
Hieronder het schema en het manual in pdf-formaat. Zij komen van de VMARS-site
Voor andere dokumentatie : HIER de link naar VMARS
En hier voor Jan Vos (PA3FAU) de docs van de BC348R
