De BC-312-M, een HF-ontvanger uit de series BC-312, - A,-C,- D,- E,- F, -G, -J,- L, -M, -N, -HX en- NX .
Maar ook familie van de BC-342, BC-314 en BC-344.
De BC-312-* is een batterij gevoede HF-ontvanger, terwijl de BC-342-* uit het lichtnet gevoed wordt. De letters A t/m N werken met een spanning van 12 tot 14 Volts,
de toevoeging -HX en -NX duidt op 24 tot 28 Volts. ( Voor vliegtuigen)
De BC-314 is een MF-ontvanger, batterij gevoed en de BC-344 ook MF maar dan weer op het lichtnet. De lichtnet types werken op 100 tot 120 Volts AC.
Als antenne kan een Whip of een langdraad-antenne worden gebruikt.
De ontvanger werd hoofdzakelijk gebruikt voor veldinstallaties en in voertuigen. Het gewicht bedraagt met dynamotor ca. 30 kg. waarvan alleen al de kast met mounting zeker 10 kg. weegt.

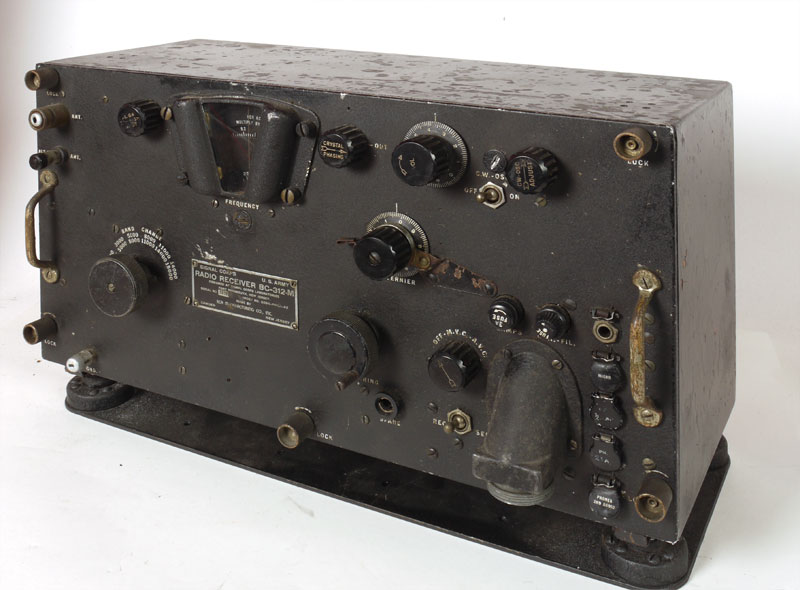

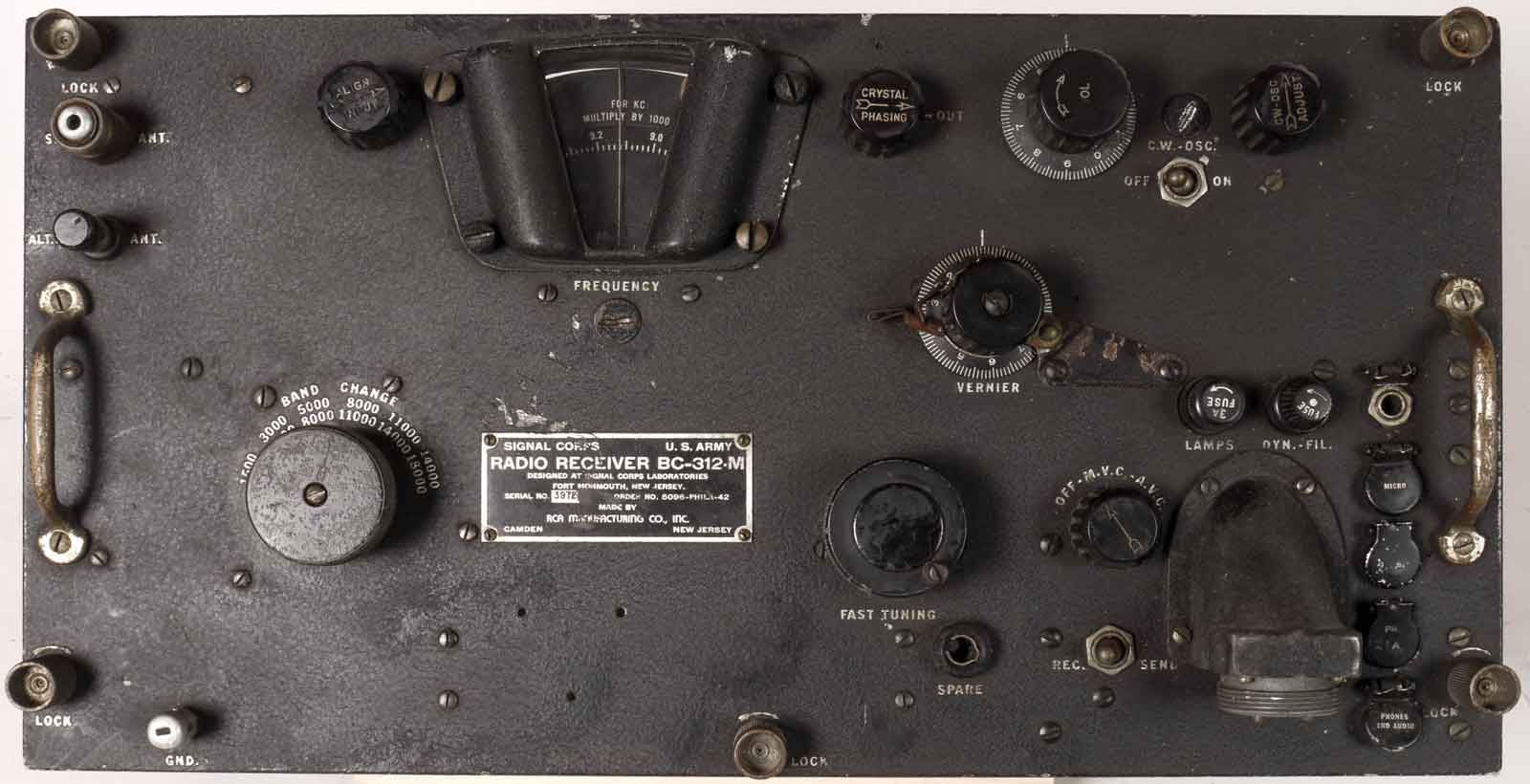

Totaal aanzicht van de loodzware BC-312

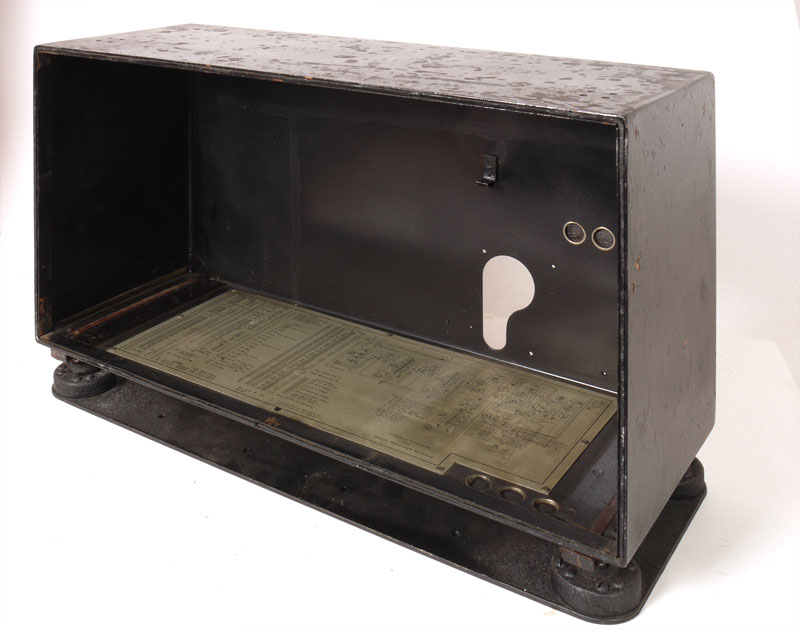

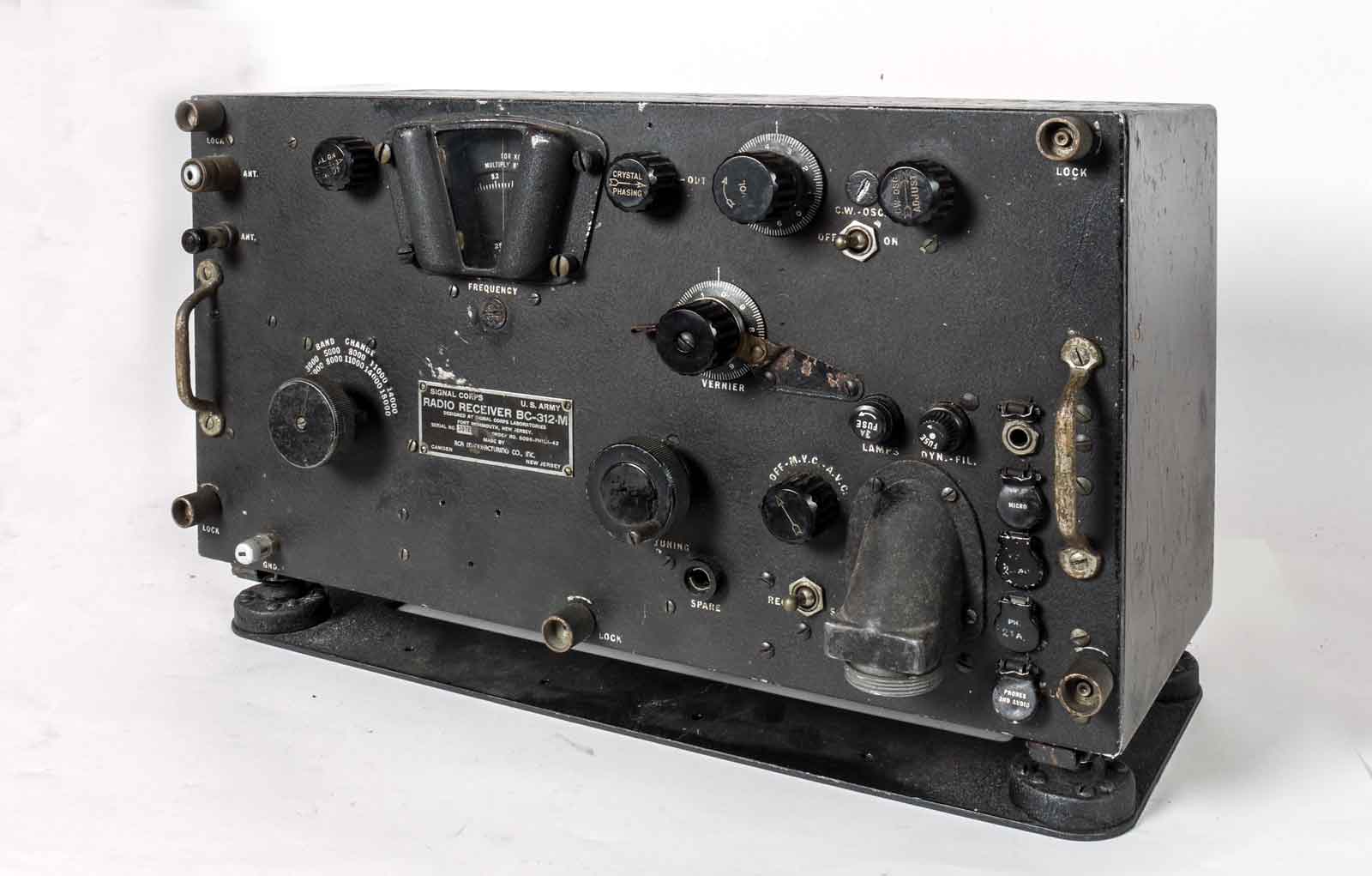

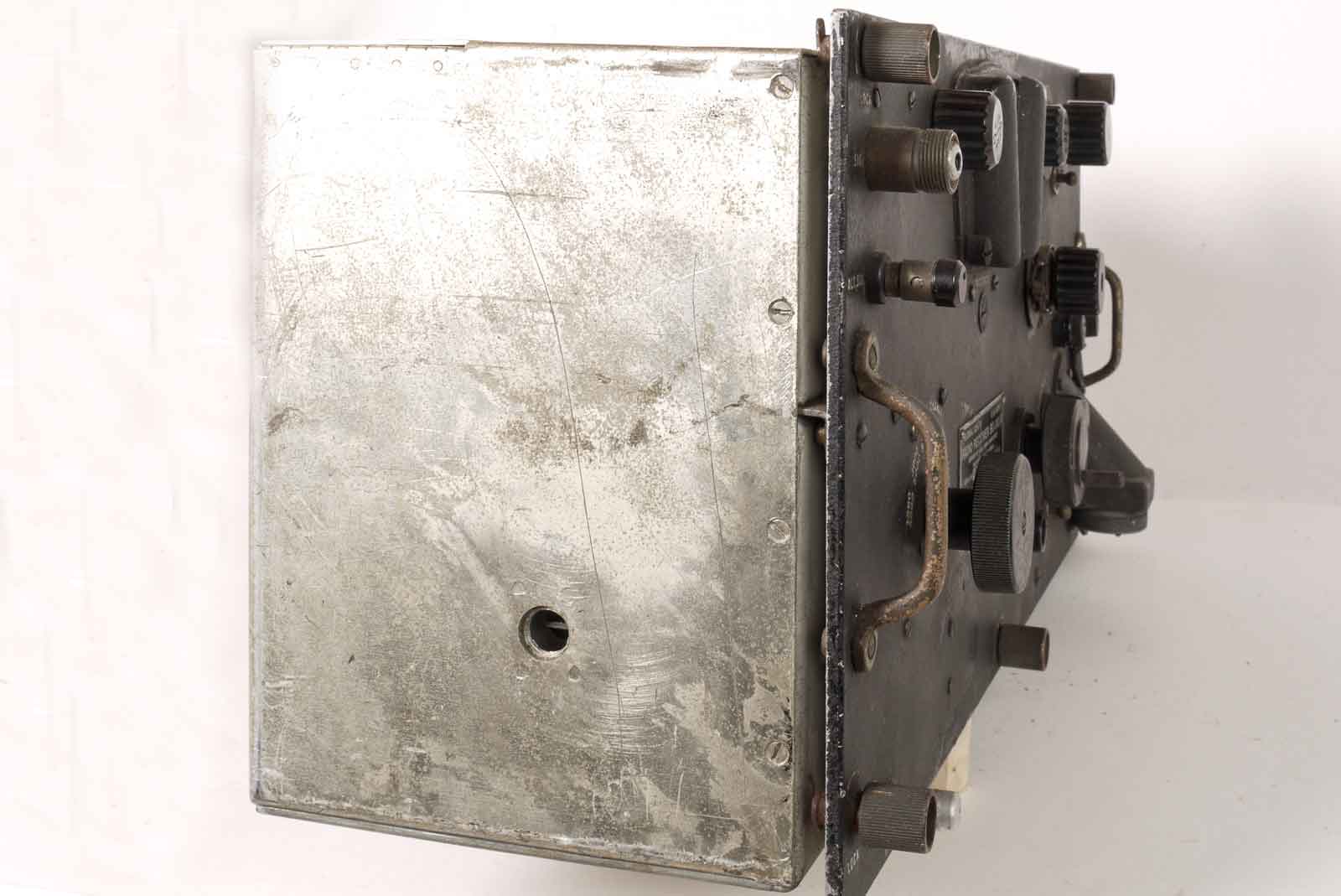

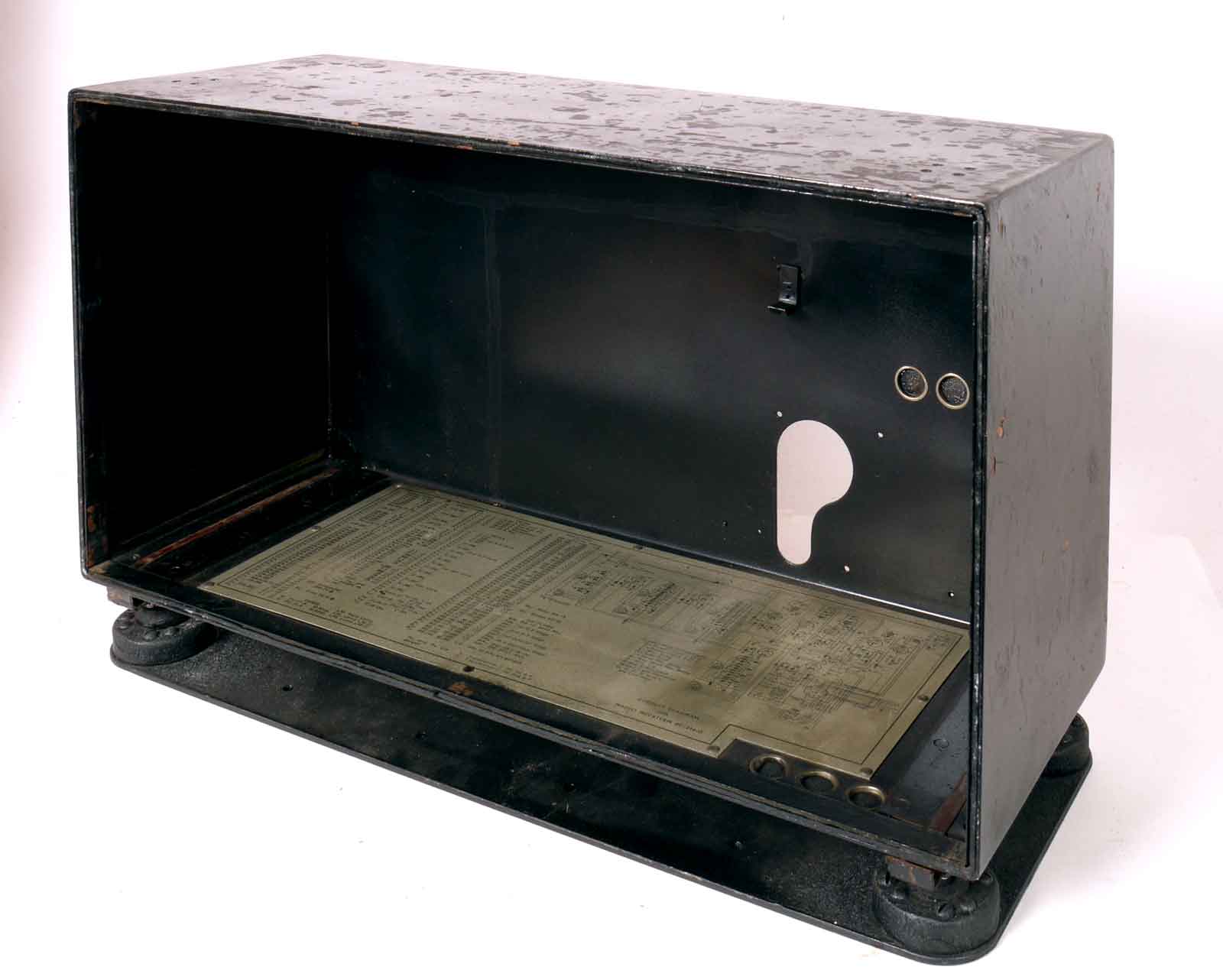

De lege kast op mounting. Het vreemd gevormde gat achter is voor de AC-uitvoering. De net-aansluiting en de aan/uit-schakelaar zijn hierdoor bereikbaar.
Het frequentie-bereik van de 312- en 342-types
Band | Frequentie | Bereik | |
A | 1500 | tot | 3000 kc |
B | 3000 | tot | 5000 kc |
C | 5000 | tot | 8000 kc |
D | 8000 | tot | 11000 kc |
E | 11000 | tot | 14000 kc |
F | 14000 | tot | 18000 kc |
Het frequentie-bereik van de 314- en 344-types
Band | Frequentie | Bereik | |
A | 150 | tot | 260 kc |
B | 260 | tot | 450 kc |
C | 450 | tot | 820 kc |
D | 820 | tot | 1500 kc |
De buizen en hun functies
Functie | Buistype |
1. RF versterker | 6K7 |
2. RF versterker | 6K7 |
Mengtrap | 6L7 |
Oscillator | 6C5 |
1. MF versterker | 6K7 |
2. MF versterker | 6K7 |
3. MF versterker en detector | 6R7 |
LF-versterker | 6F6 |
CW-oscillator | 6C5 |

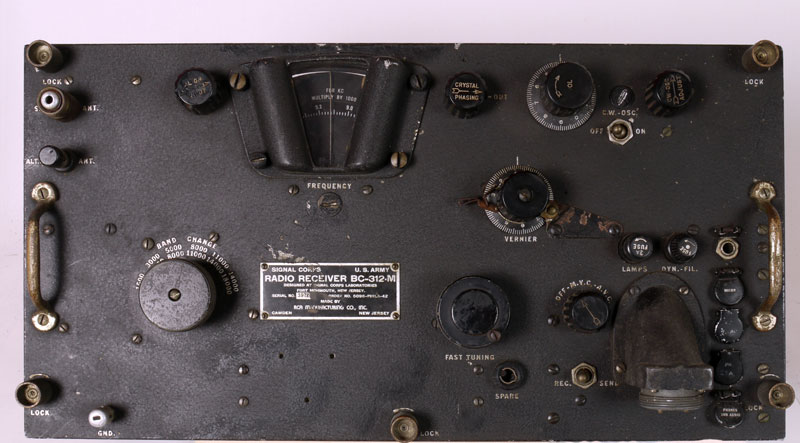

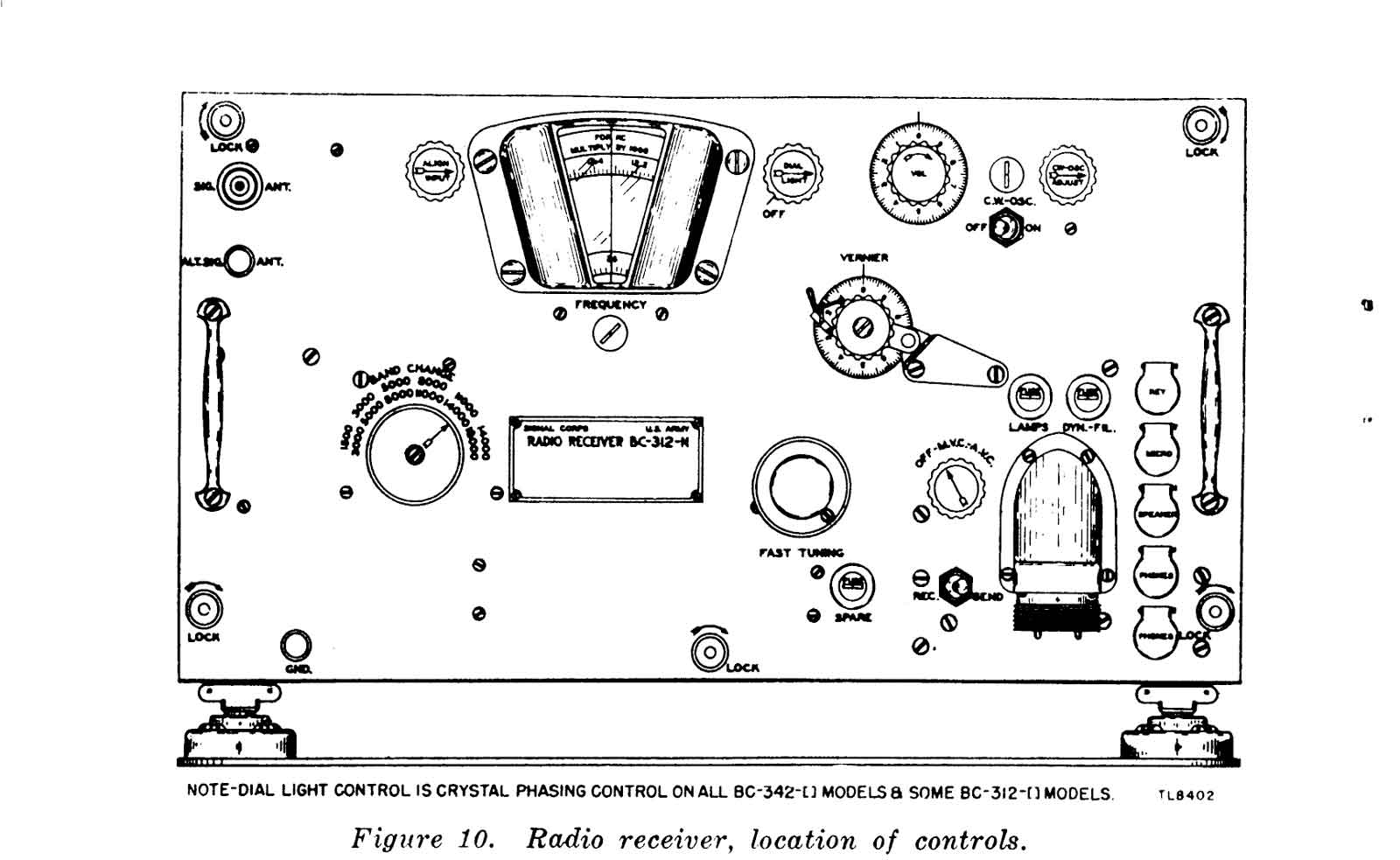

Het vooraanzicht met de bedieningselementen en aansluitingen.

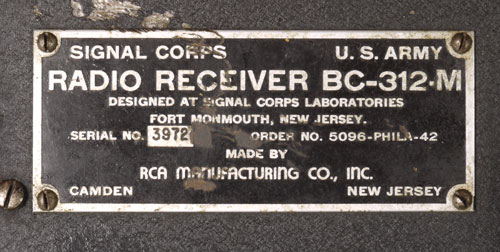

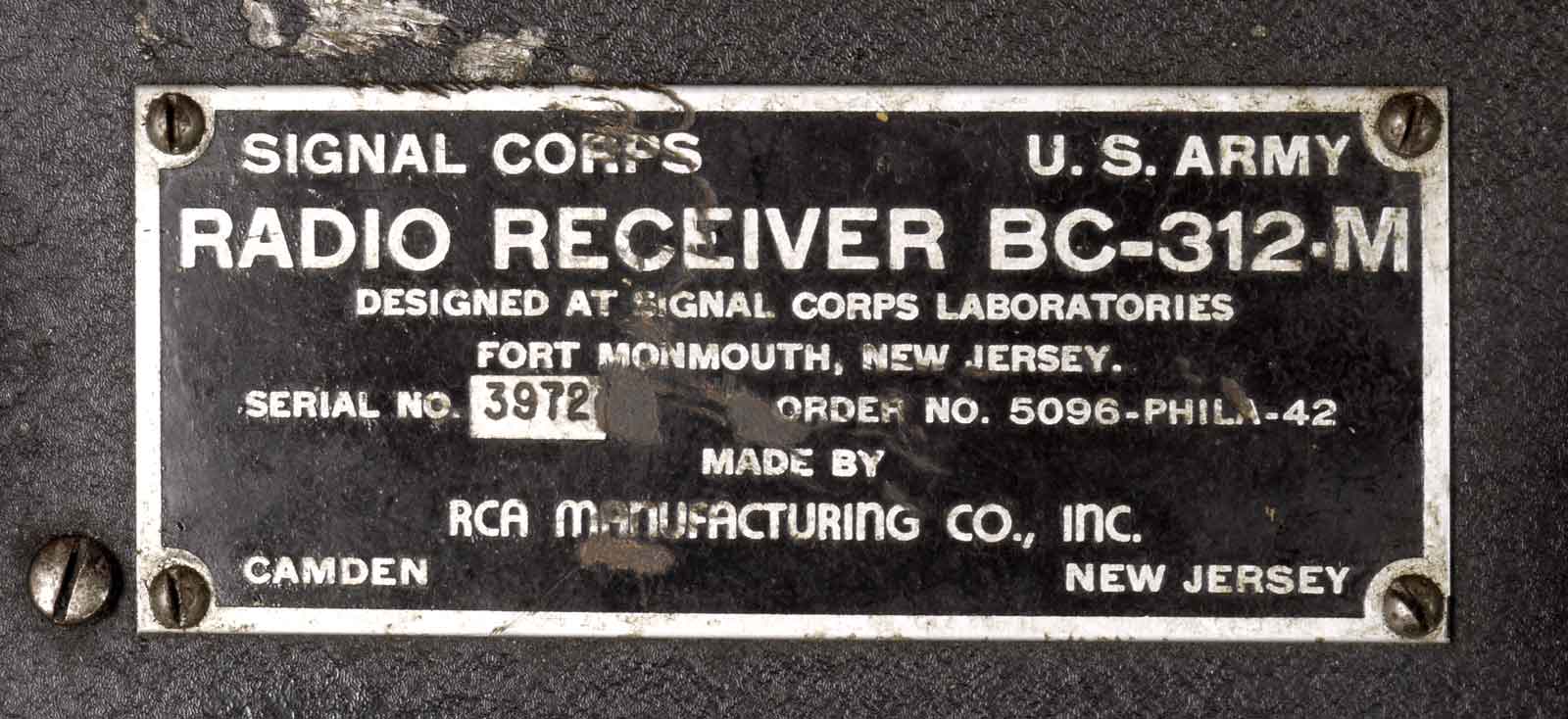

Het type-plaatje, dit exemplaar is in 1942 gemaakt door RCA. Het is een BC-312-M. Voor de preciese beduiding van de suffix verwijs ik U naar TM-11-850.

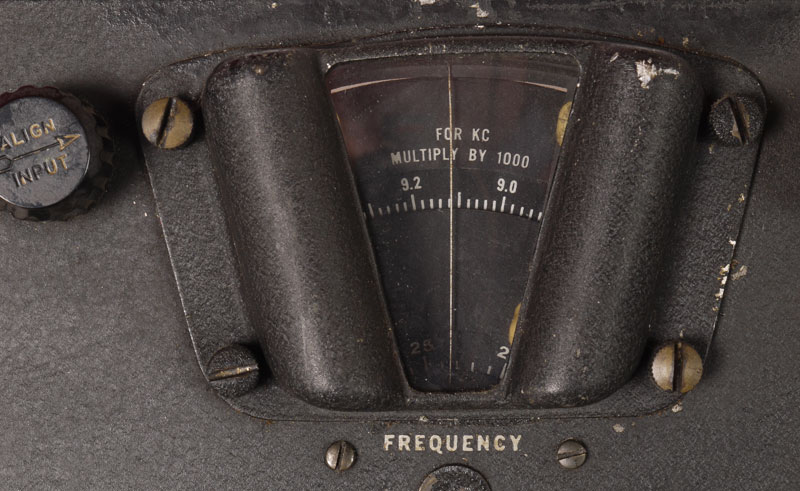

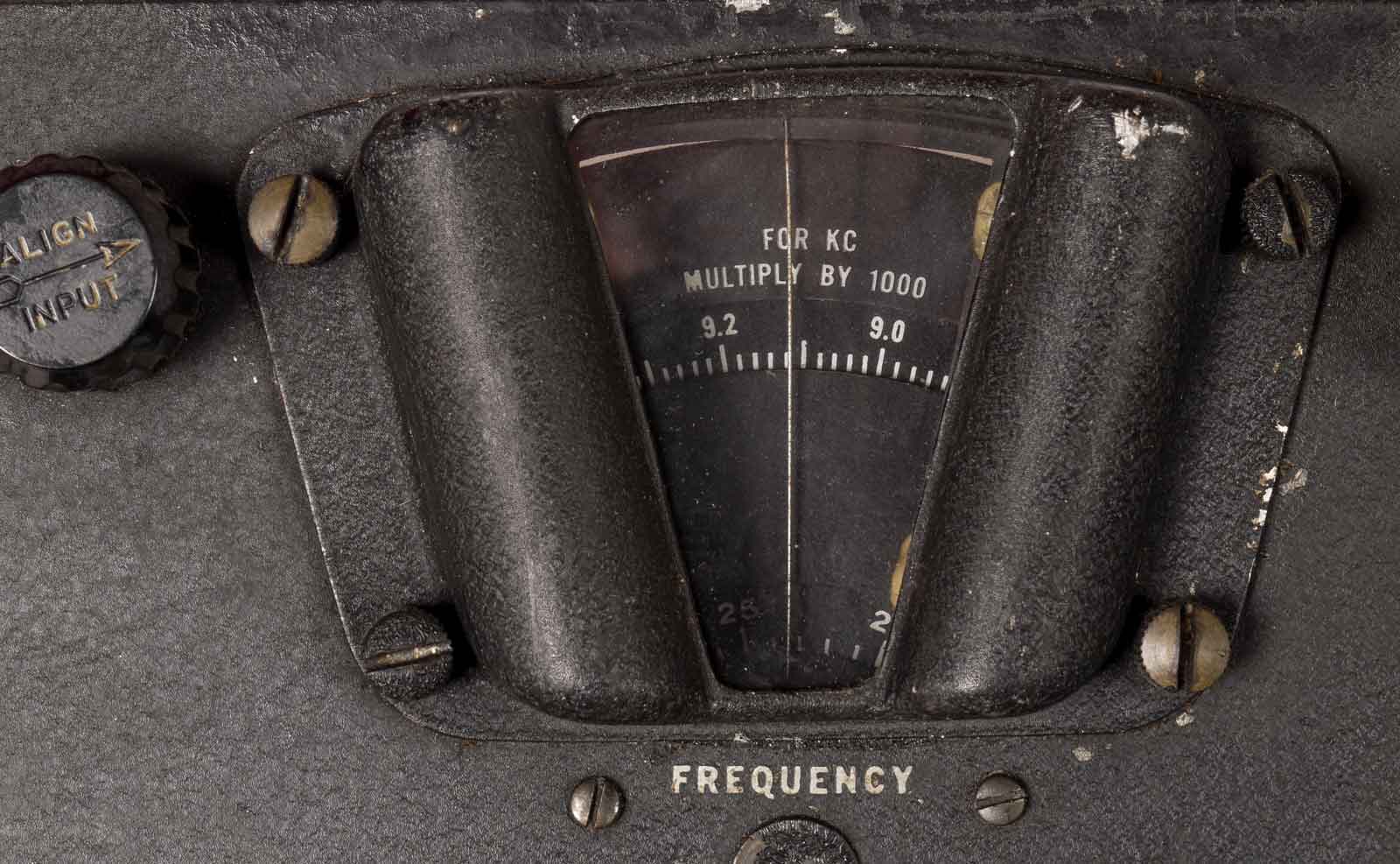

De schaal met links daarvan de antenne aanpassing.

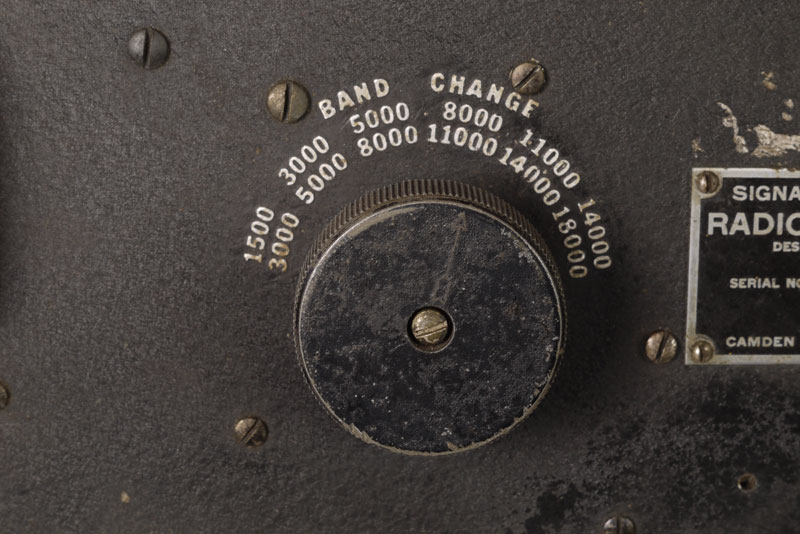

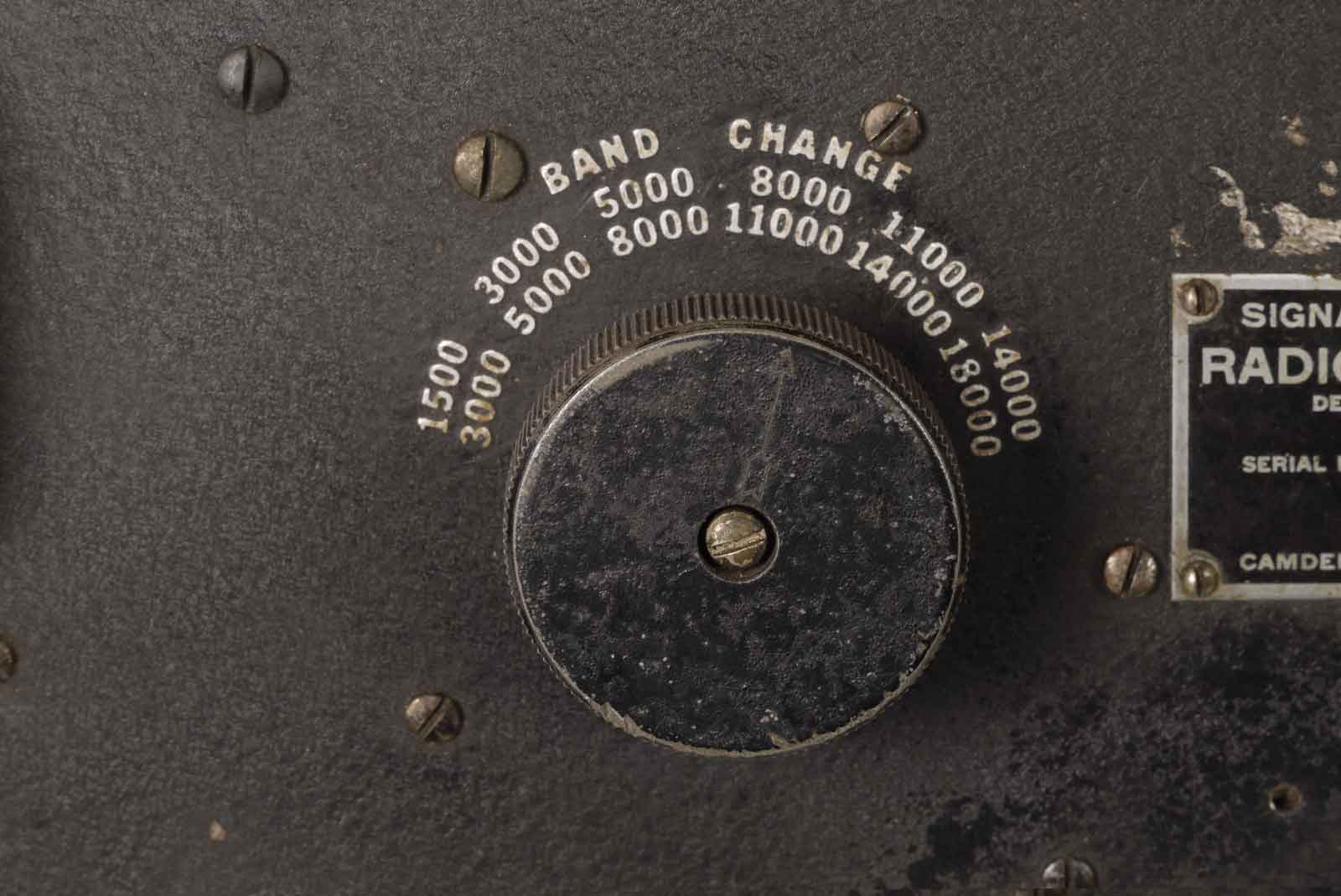

De bandschakelaar.

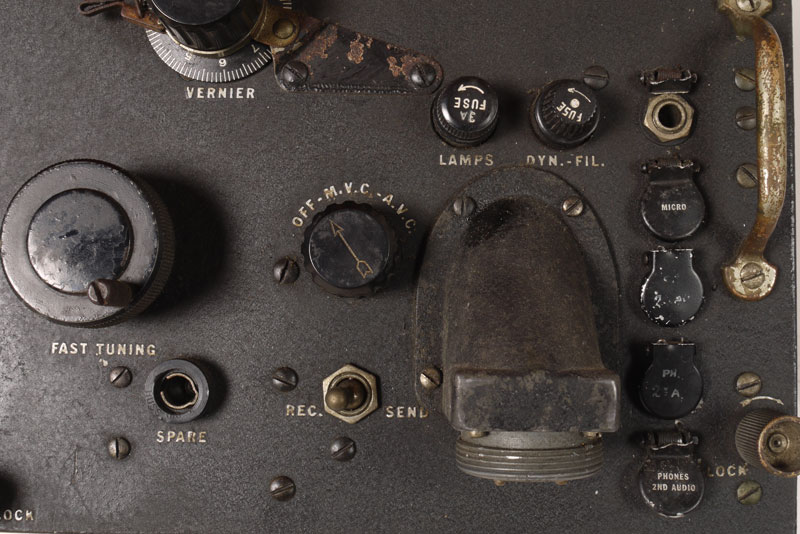

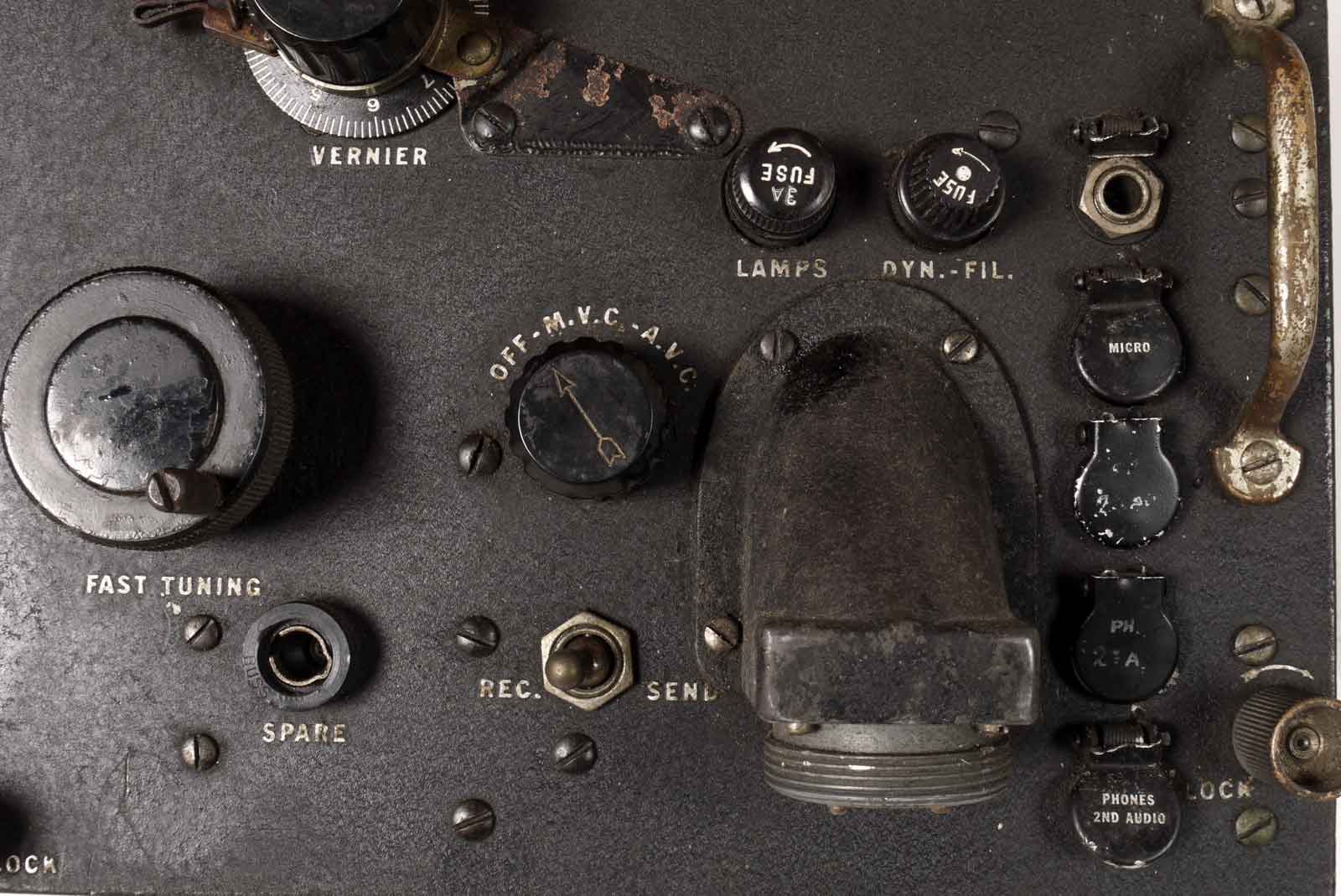

Diverse knoppen en aansluitingen.

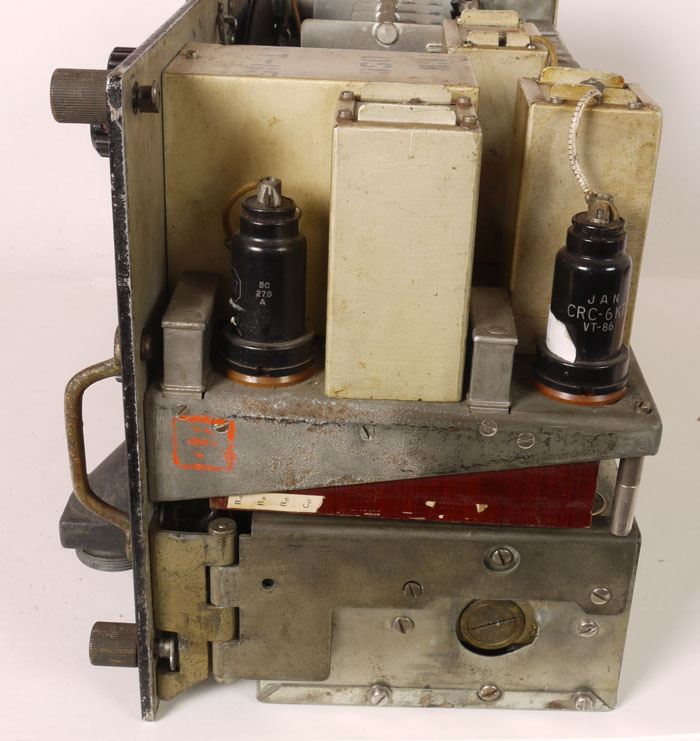

De rechterkant van de ontvanger met onder de dynamotor en boven links de buis van de tweede detector en eerste audio en rechts de 2. MF-versterker.

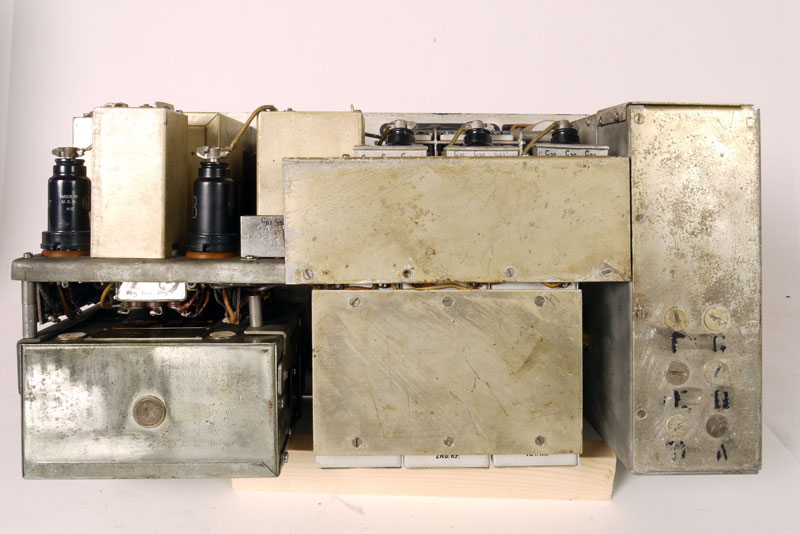

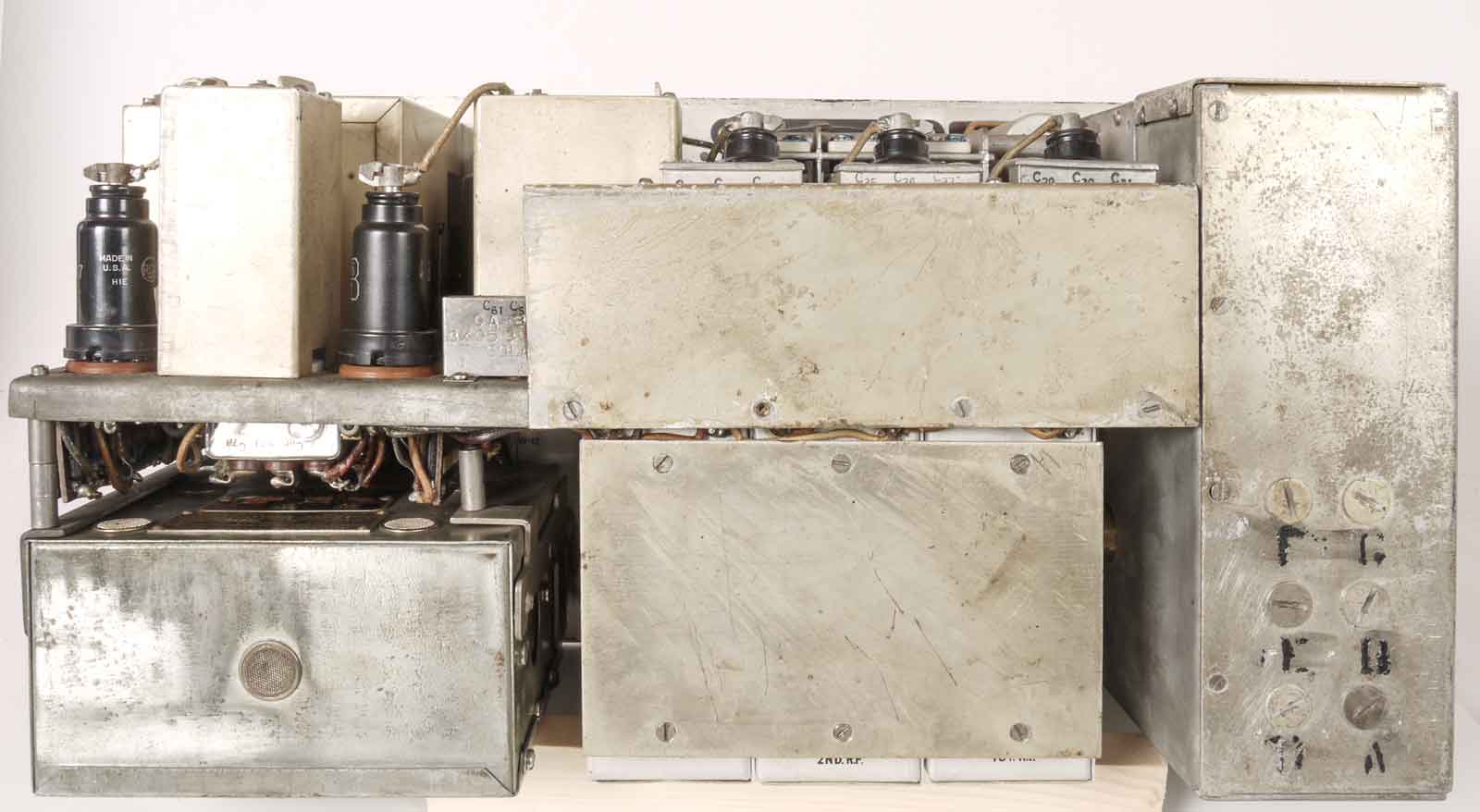

De achterkant, rechts, de hoge bak is de oscillator-unit met 6 gaten voor het afregelen van de oscillator.
Onder de onderste afdekplaat in het midden bevinden zich de afregel-condensatoren van de twee HF-trappen en de mixer-ingang. Boven zijn de bijbehorende buizen te zien . Re linker doos is het huis van de dynamotor.

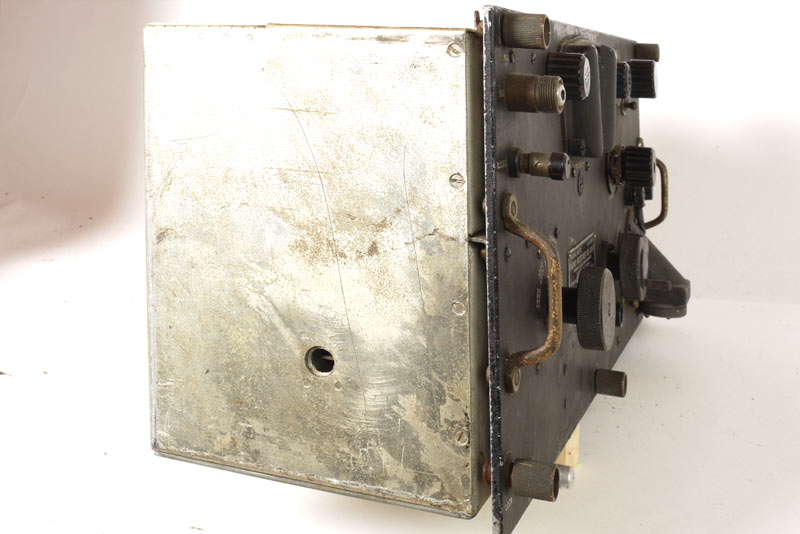

Een blik op de linkerkant met het oscillatorhuis.

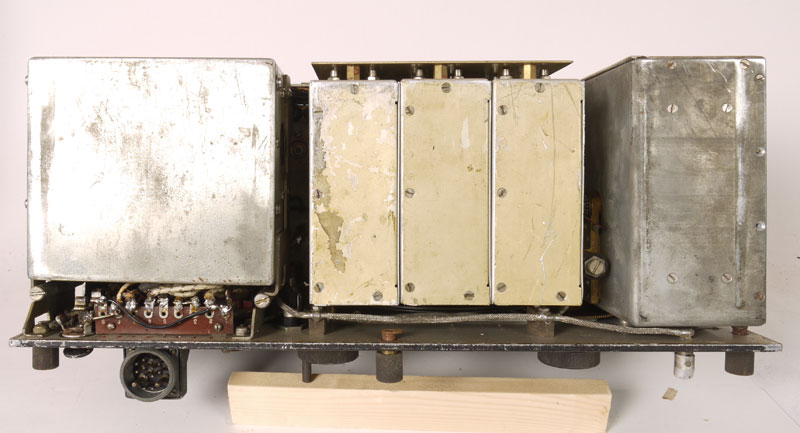

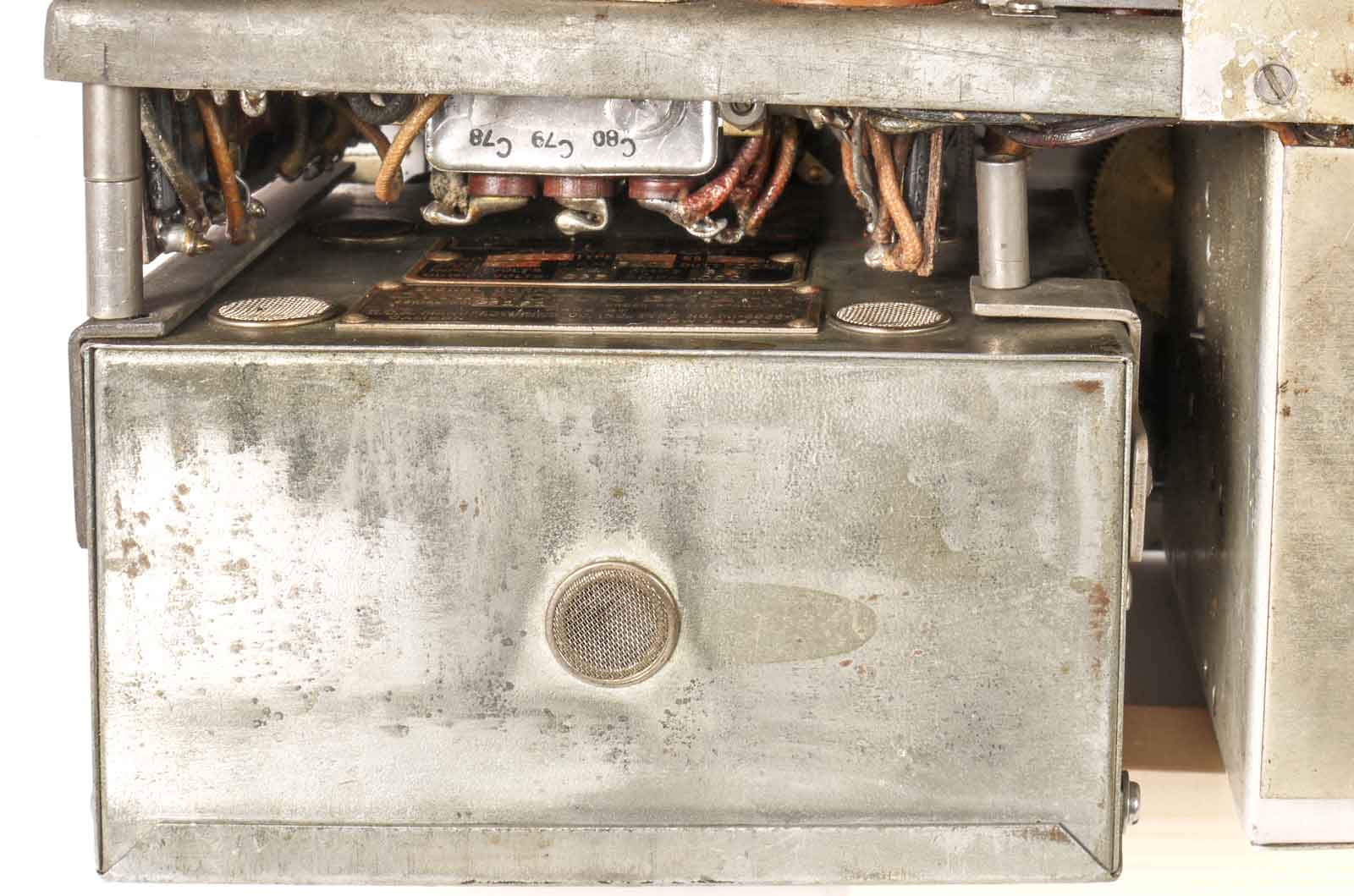

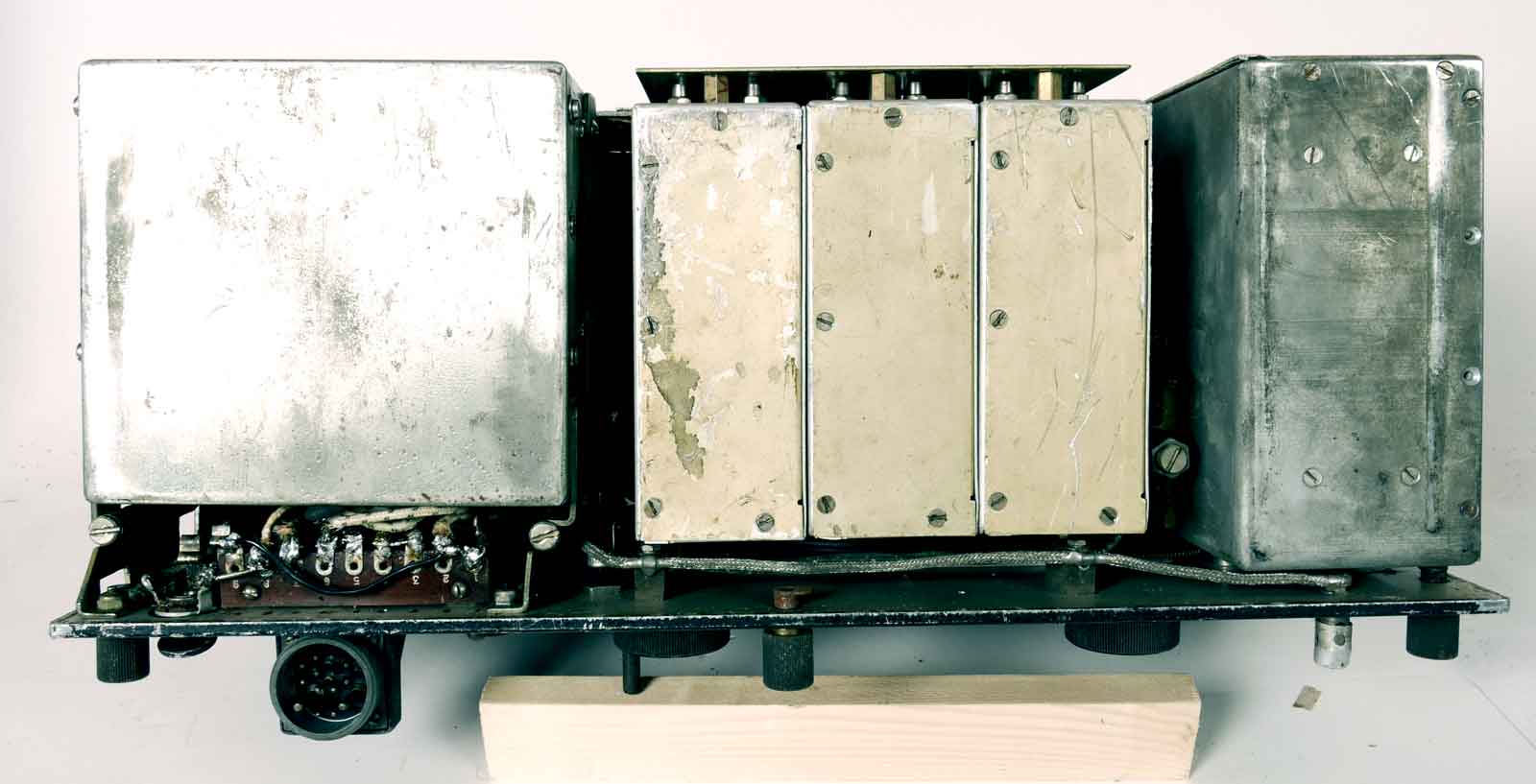

De onderkant met van links naar rechts, dynamotor, mixer en HF-trappen en oscillator-blok.

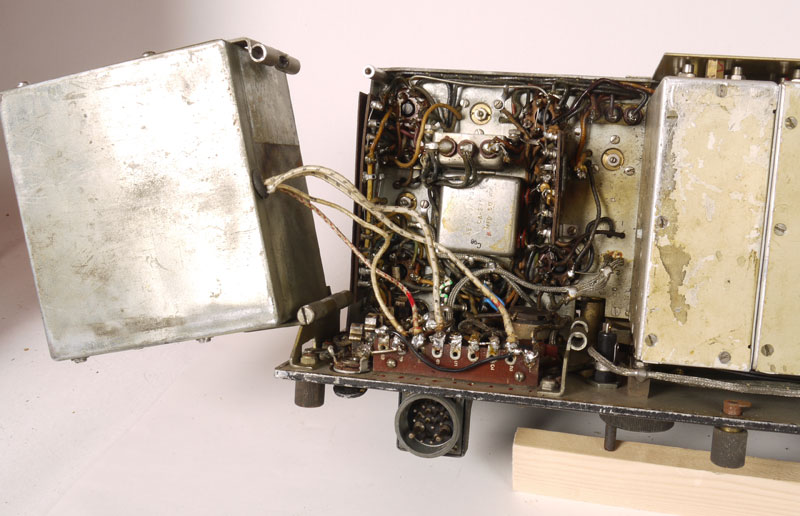

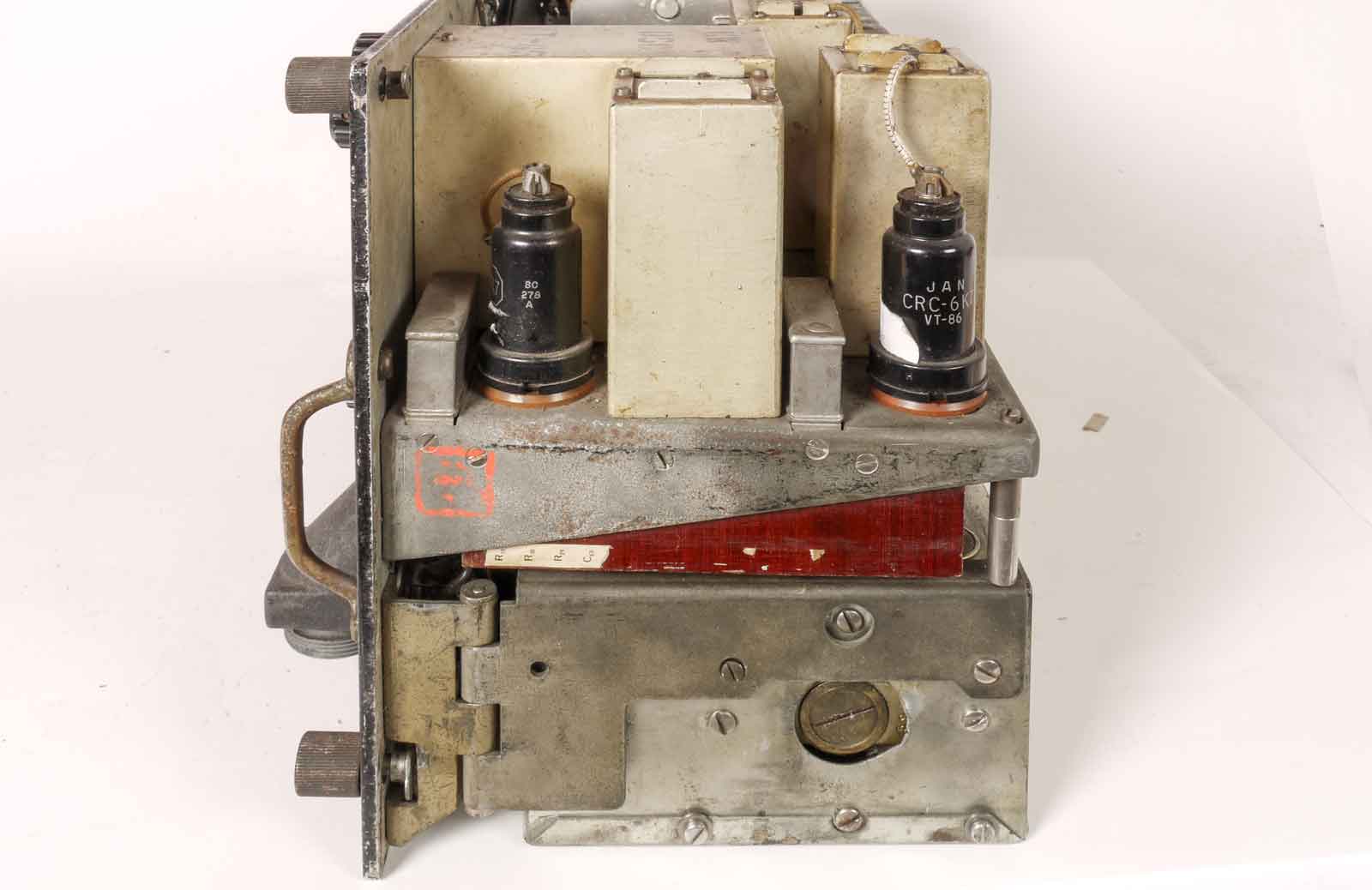

De dynamotor kan worden weggeklapt zodat er toegang wordt verkregen voor de afregeling van de MF-trafo's en er reparaties uitgevoerd kunnen worden.

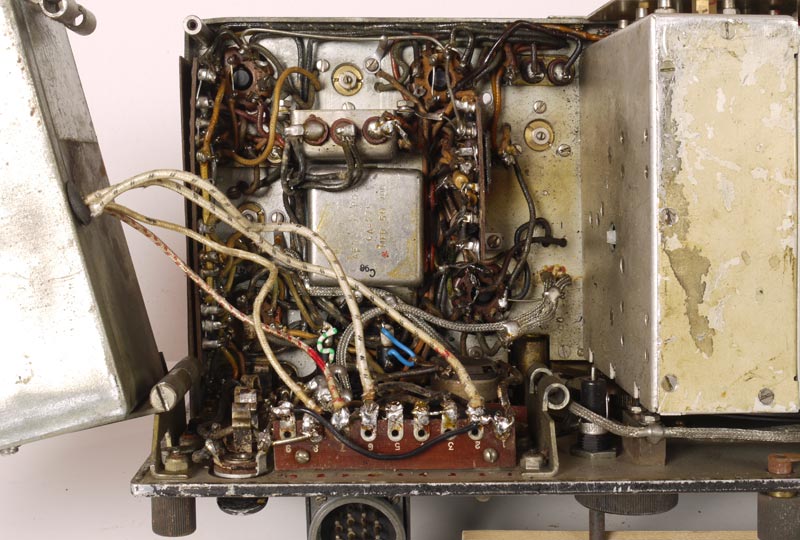

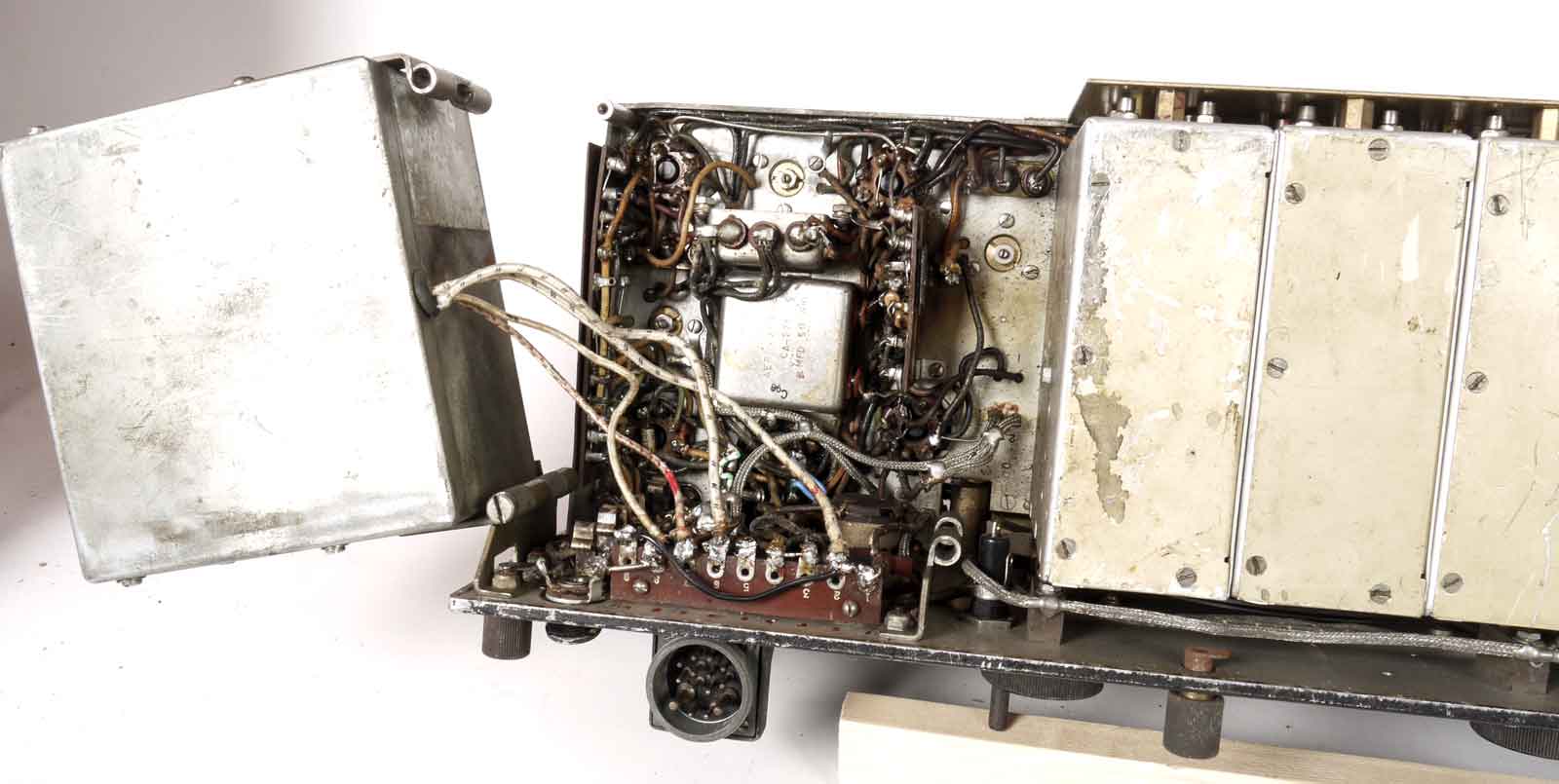

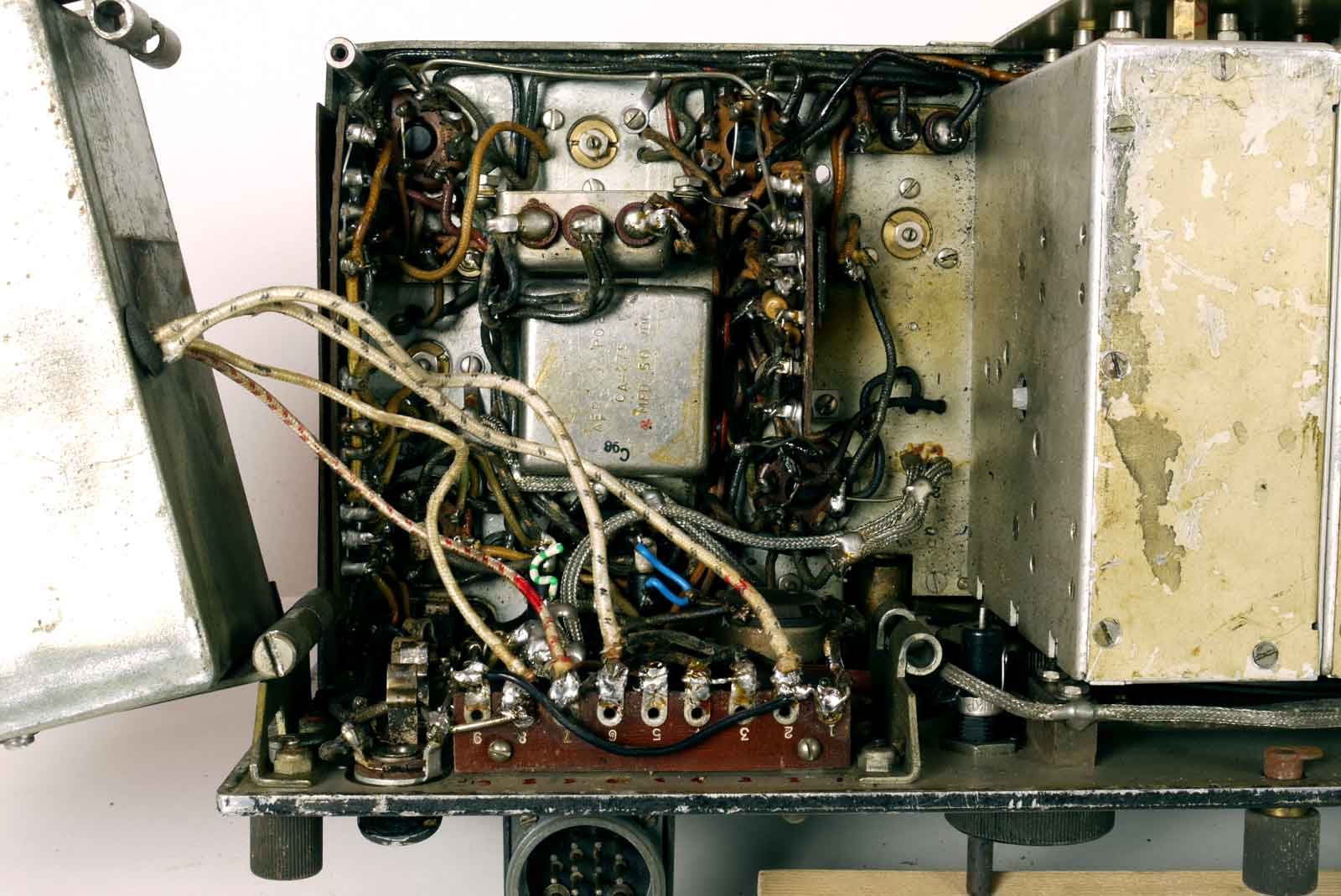

Details van wat er zich onder dynamotor bevindt. Deze unit kan worden vervangen door een AC-voeding.

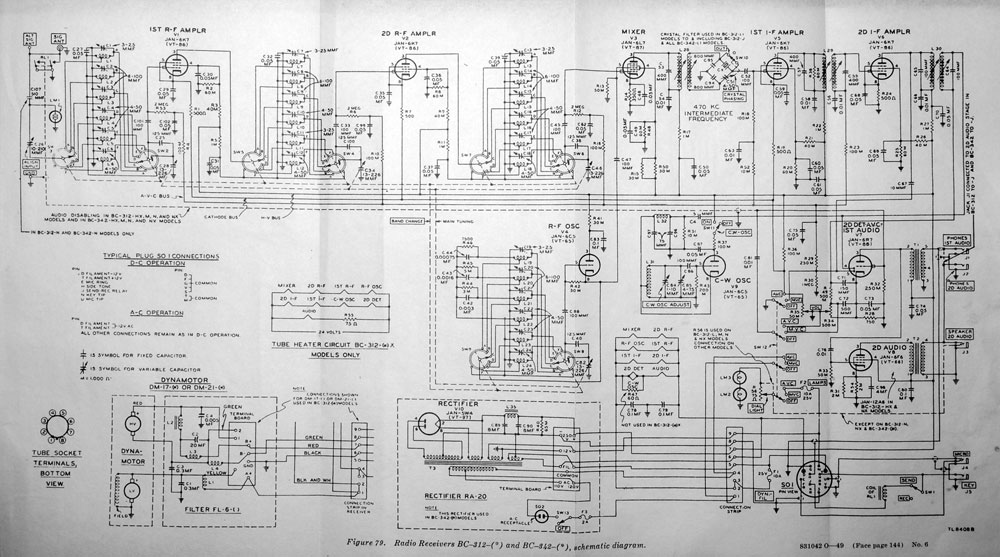

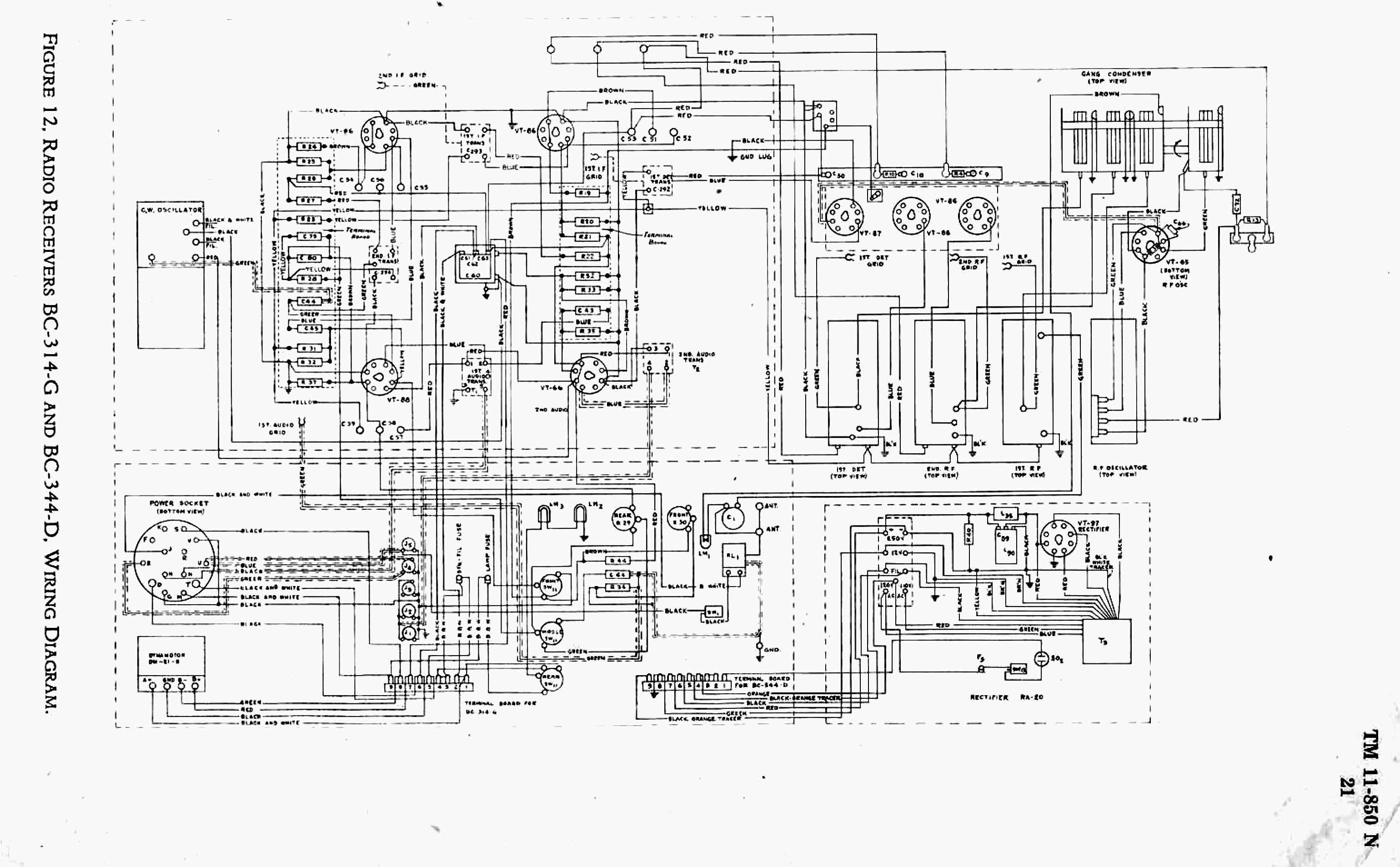

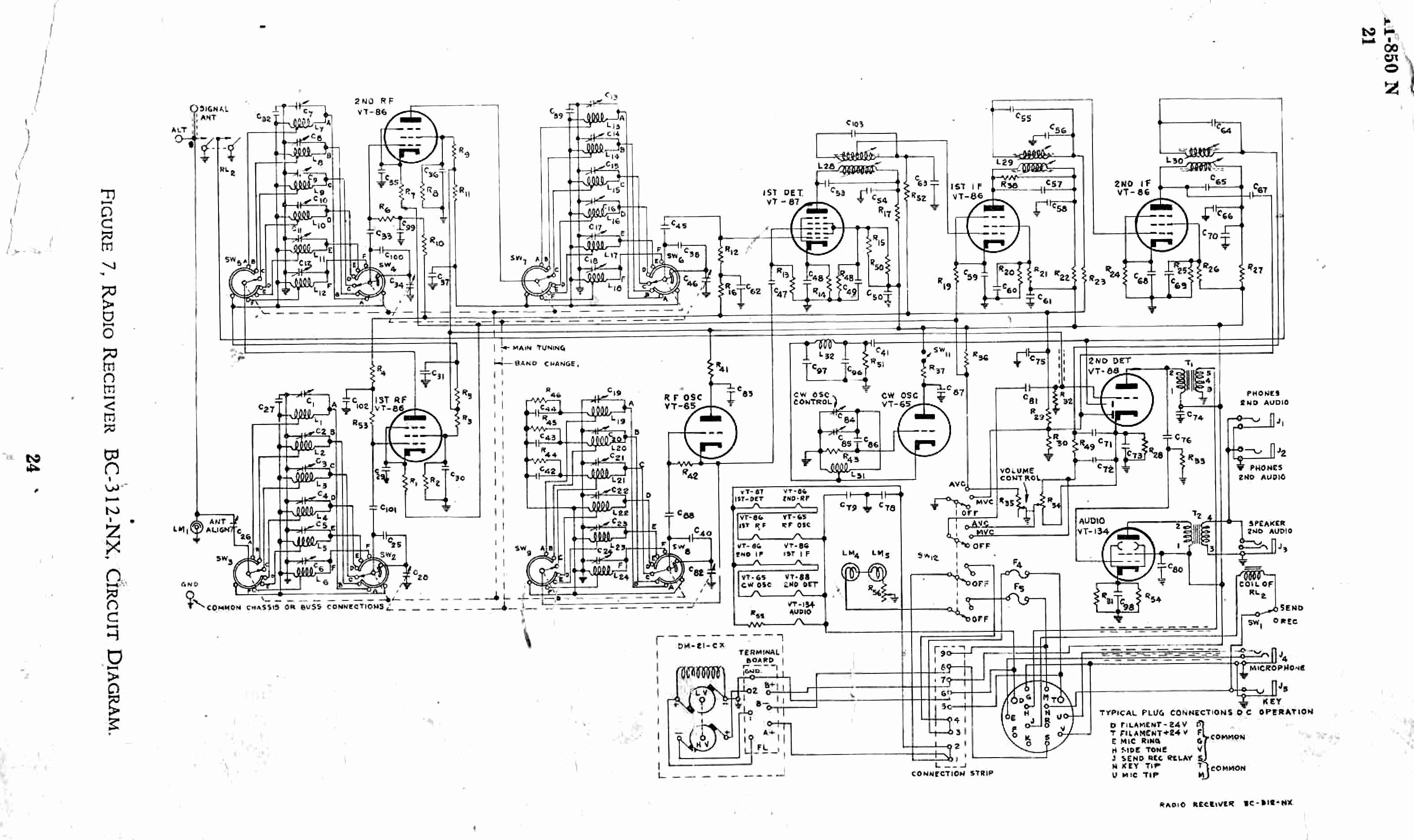

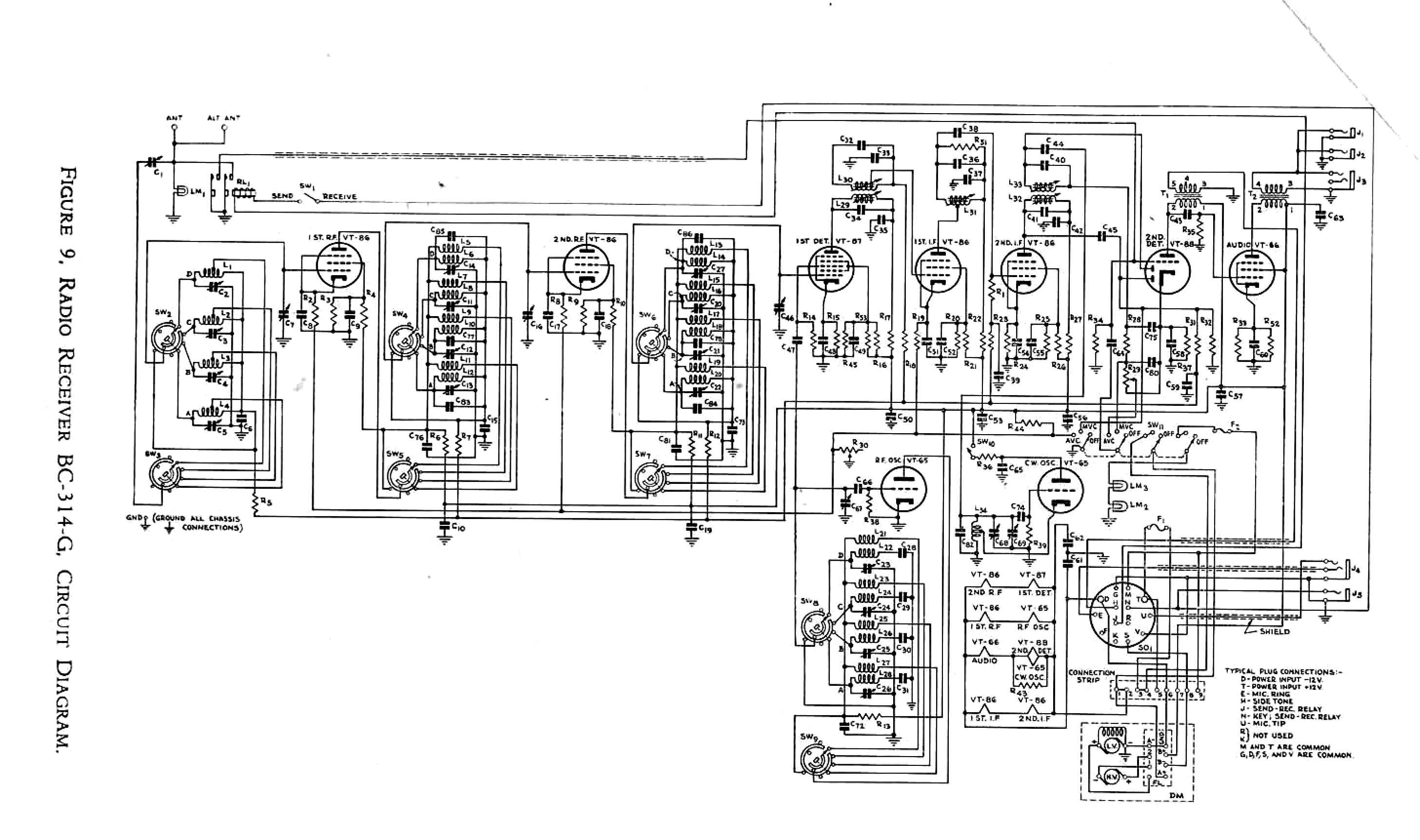

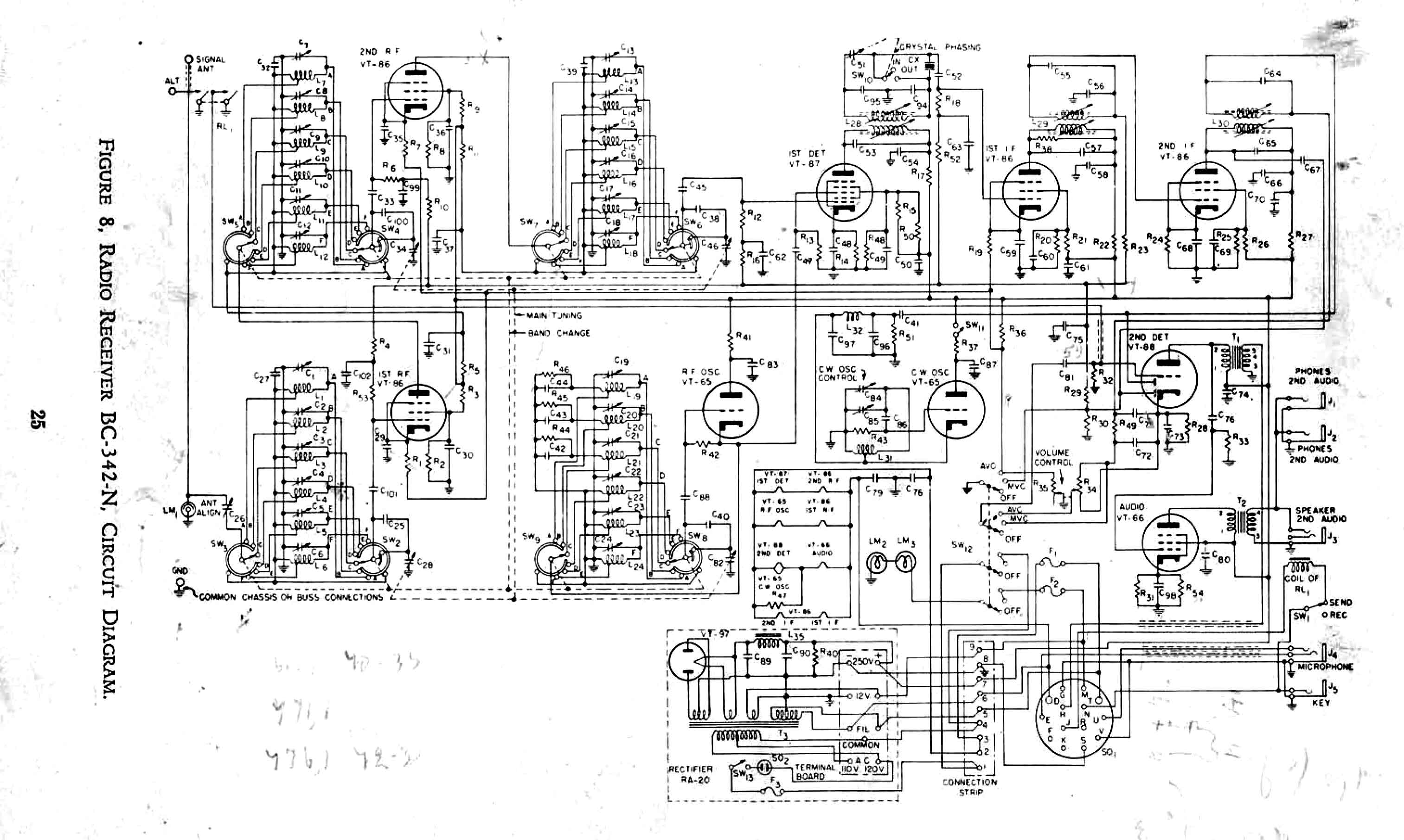

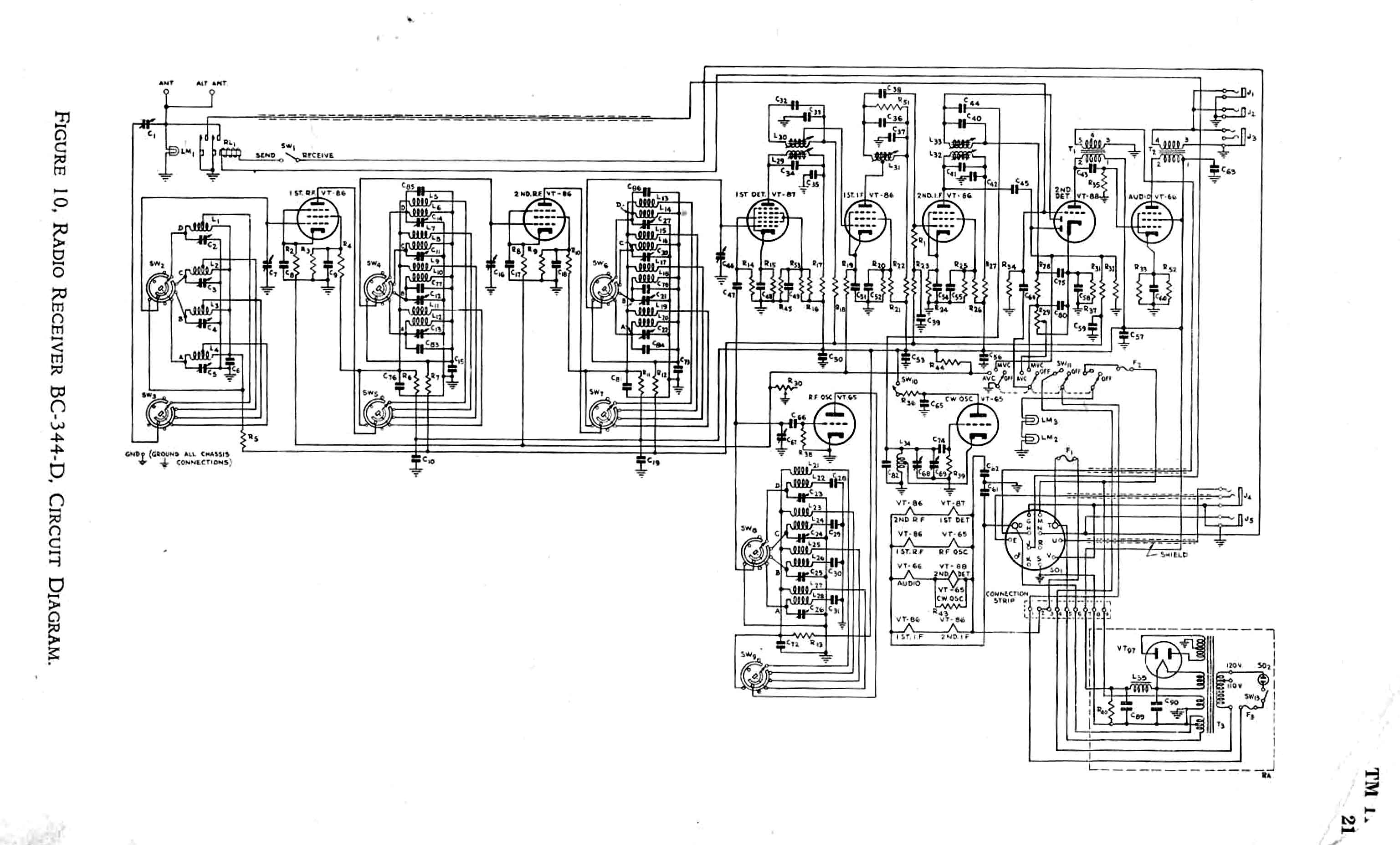

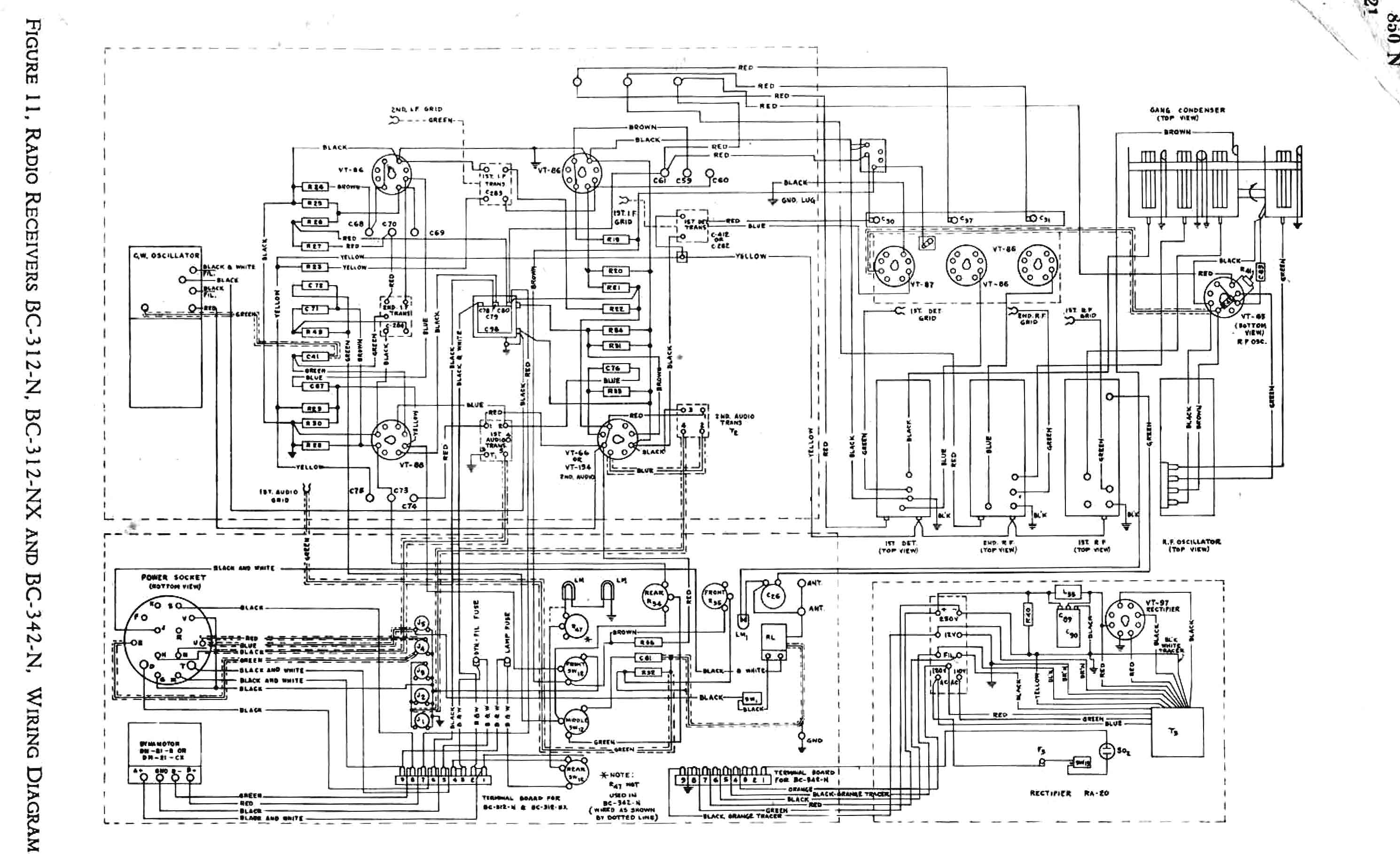

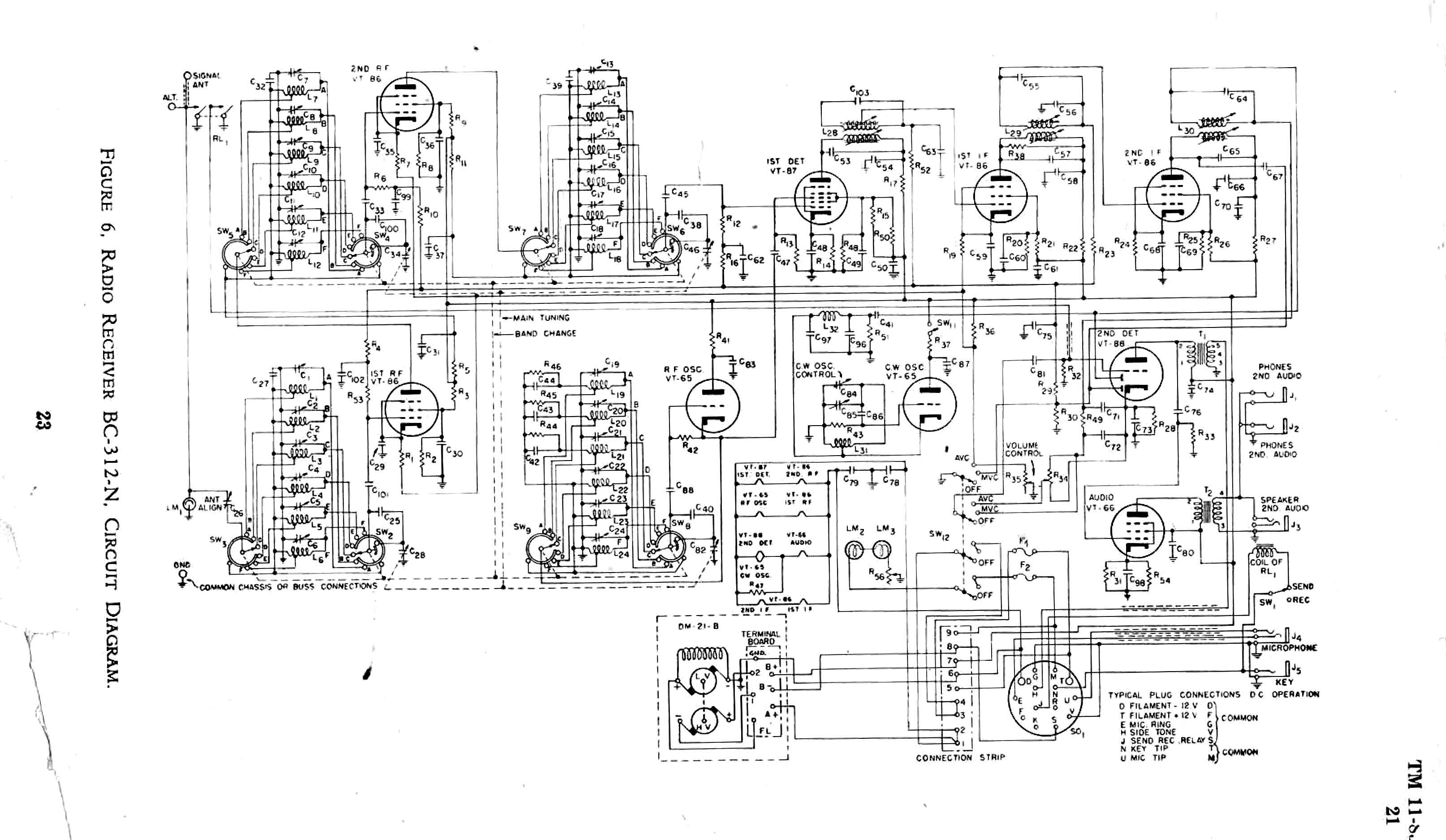

Hier onder het schema. Als U er op klikt wordt het groter.
Mocht U meer informatie willen hebben over deze ontvanger, ik ben in het bezit van het Technical Manual TM 11-850. Stuur een mailtje en misschien kan ik U helpen.
