Afgelopen jaar was deze ontvanger voor een niet te hoog bedrag te koop. Hij zag er alleraardigst uit en het verhaal wat er bij hoorde sprak mij ook wel aan. De set werd in het dash-board van amerikaanse militaire vliegtuigen gebouwd om er lange golf radiobakens mee te ontvangen. Waar het echter ook voor gebruikt werd was de eenzijdige communicatie van de toren naar het vliegtuig op het platform. De toren gaf opdrachten aan de piloot via deze radio, als antwoord werd er dan gezwaaid of met het richtingroer gewapperd. Ook werd de radio gebruikt wanneer het toestel nog in de lucht was en toestemming werd gegeven om te landen.
Op het tweede deel van de pagina is een andere uitvoering van het apparaat te zien, de BC-1206-B. Het ontvangstbereik is : 195 KC tot 420 KC. De middenfrequentie
bedraagt 135 KC.
De gevoeligheid is 3 microvolts voor 10 milliwatts output.
Poweroutput : 230 milliwatts, lawaai genoeg.
Voedingsspanning 24 ...28 Volt van de vliegtuig-accu bij een opgenomen stroom
van 0,75 Ampere.
Buizenbezetting:
14H7 RF-amplifier
14J7 Mixer
14H7 IF-amplifier
14R7 Detector + 1st audio
28D7 Output amplifier
Na dat alle C's vervangen waren, heb ik het apparaat aan 28 Volt aangesloten en zie daar, of hoor daar, het geluid daverde eruit. In Goor, de plaats waar ik woon, tussen Deventer en Hengelo, waren veel bakenzenders te horen, zoals TWN van Twente, TGE (Teuge), Münster, Bottrop en nog meer. Sommige signalen waren wat moeilijk te nemen door alle dimmers, TL's en PC's, die verwoed proberen het luisteren op de lange golf onmogelijk te maken. Toch maar eens nadenken over een ander soort antenne. Verder waren verschillende LG-omroepstations te horen. Een voortreffelijke ontvanger.

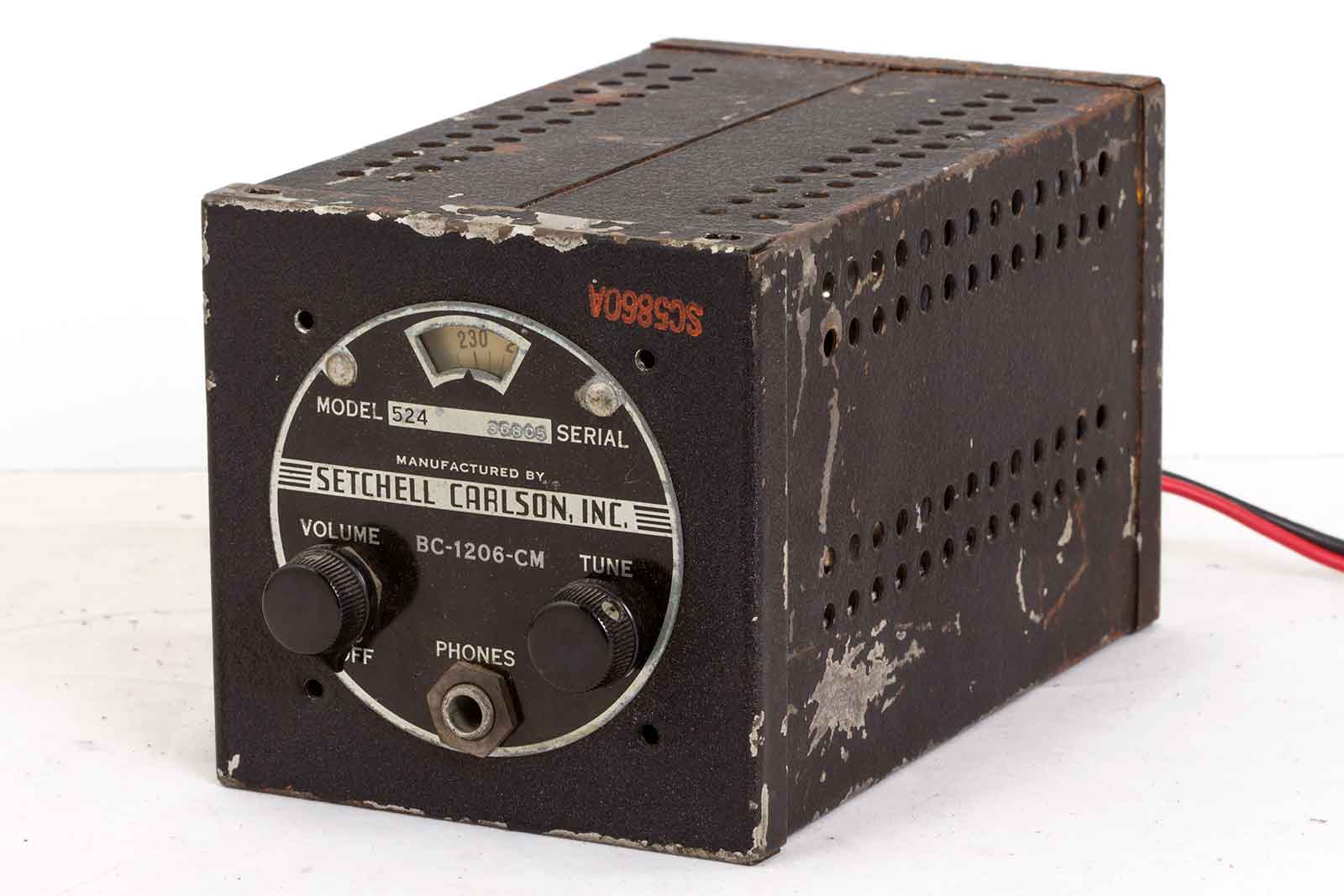

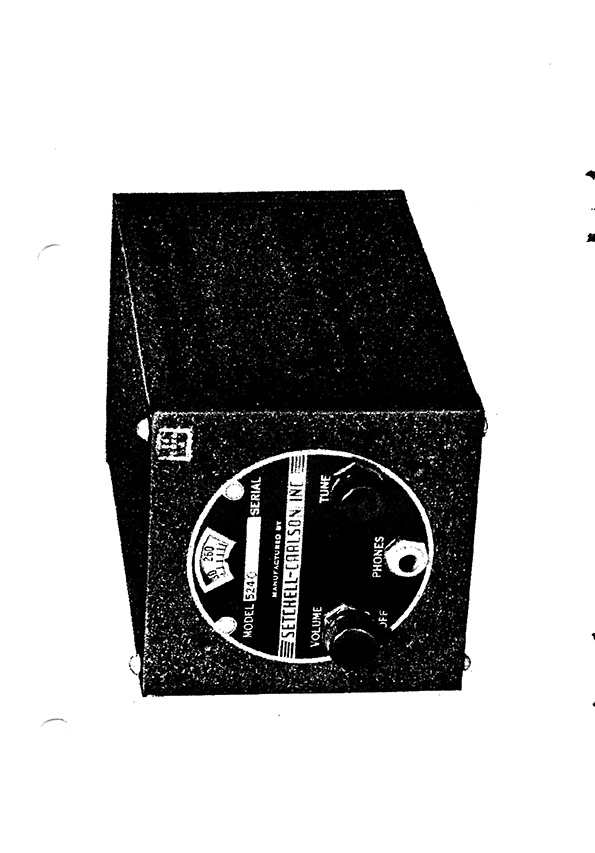

Het complete apparaat dat uitblinkt door compactheid.

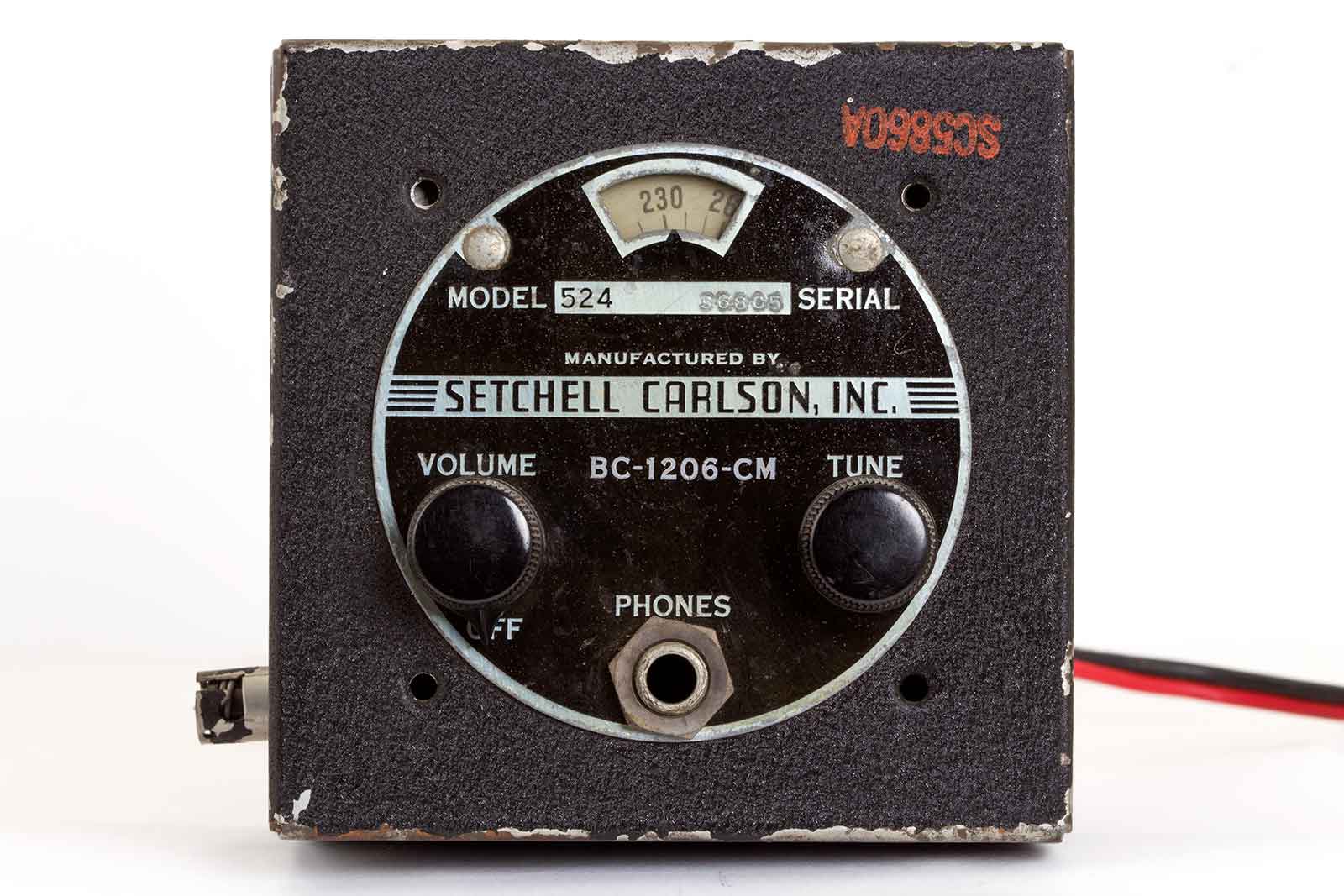

De voorzijde, het ronde deel was alleen in het dash-board te zien. De vier gaten zijn voor de panel-montage.

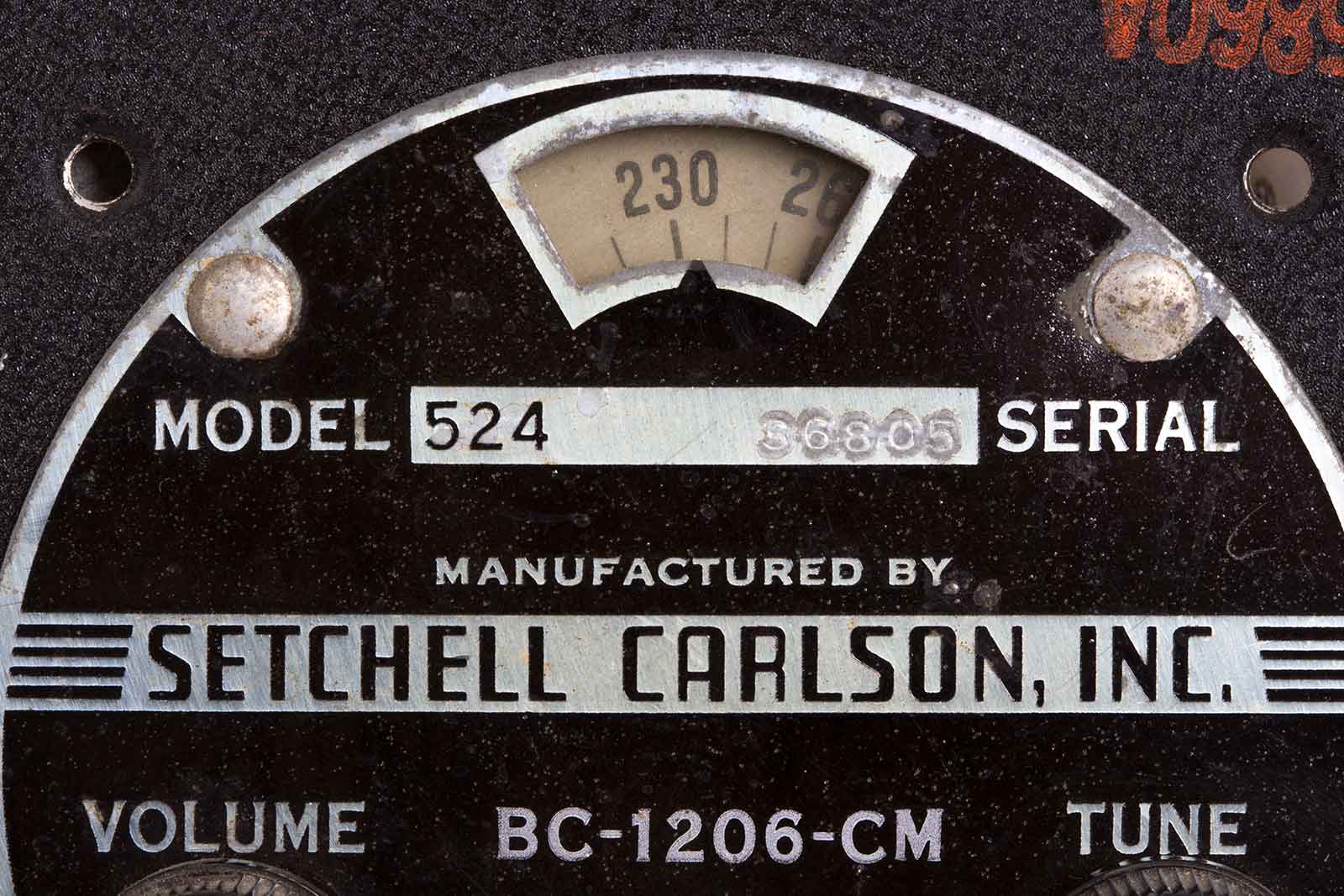

Iets meer detail.

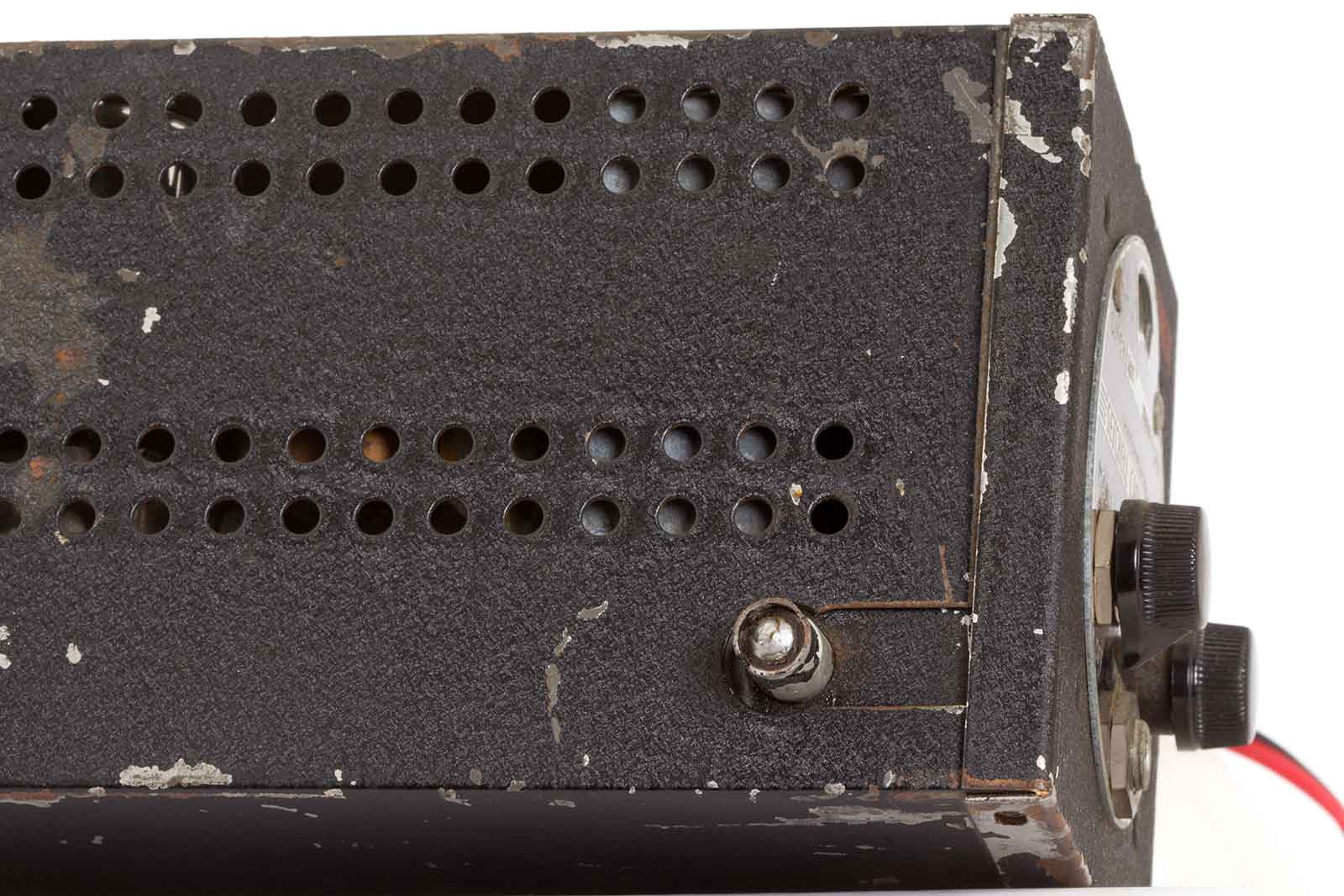

Het toestel aan de linker zijkant met antenne-aansluiting.

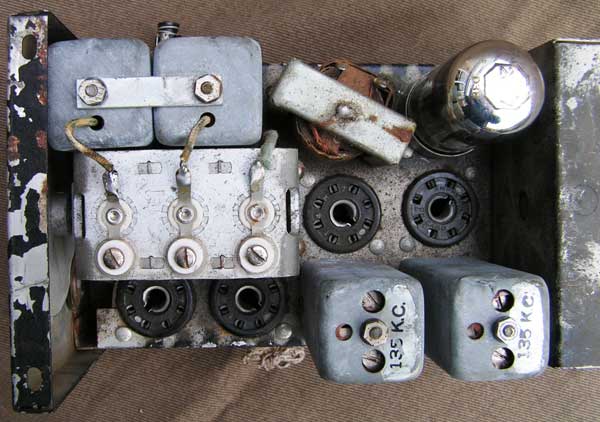

Bovenaanzicht, de reden dat het ding zo goedkoop was, er zat maar een buis in, de rest was verkeerd of defekt.

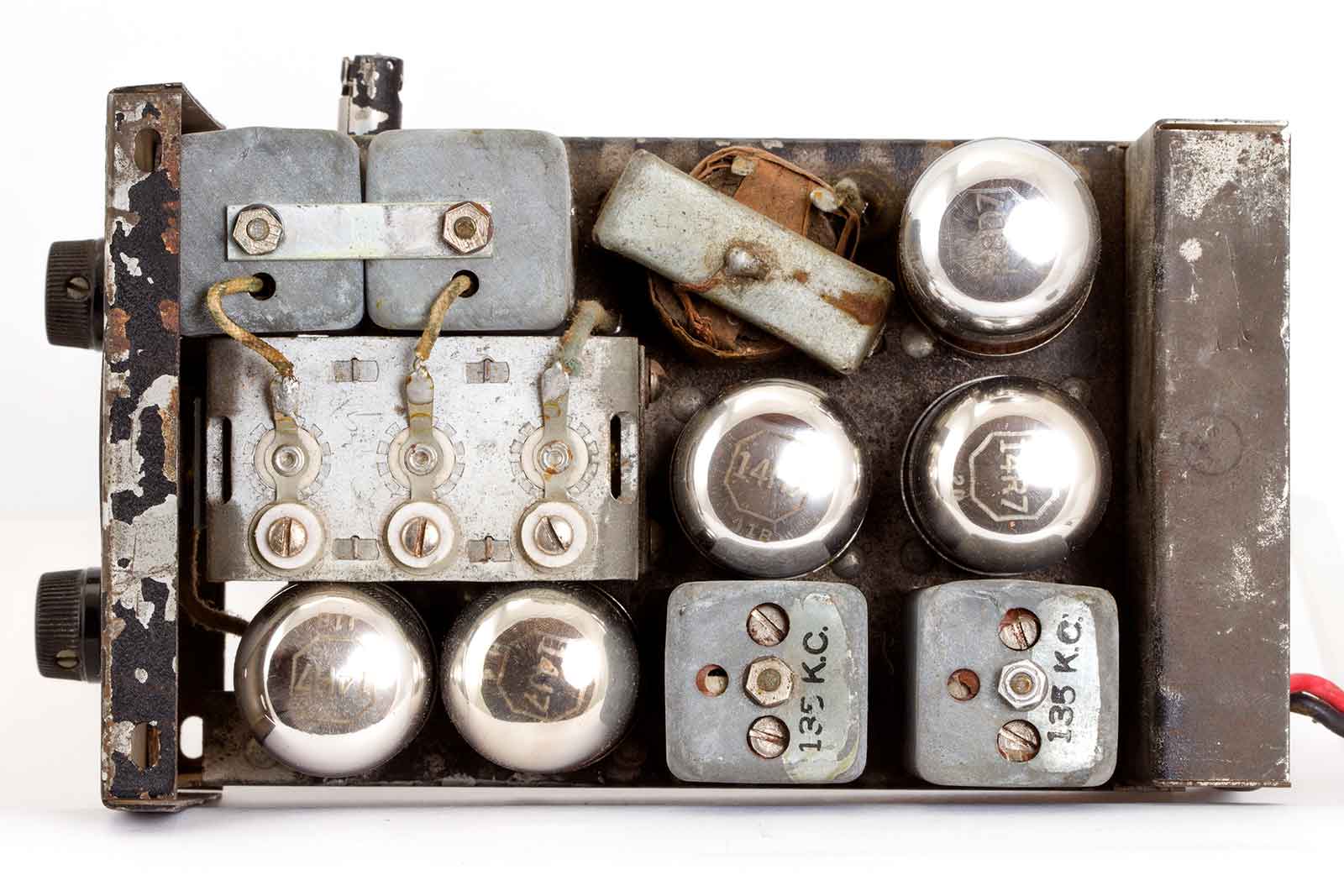

En zo ziet er dat uit na plaatsing van de juiste buizen.
Hier zijn de twee middenfrequenten, alles is zeer compact opgebouwd.

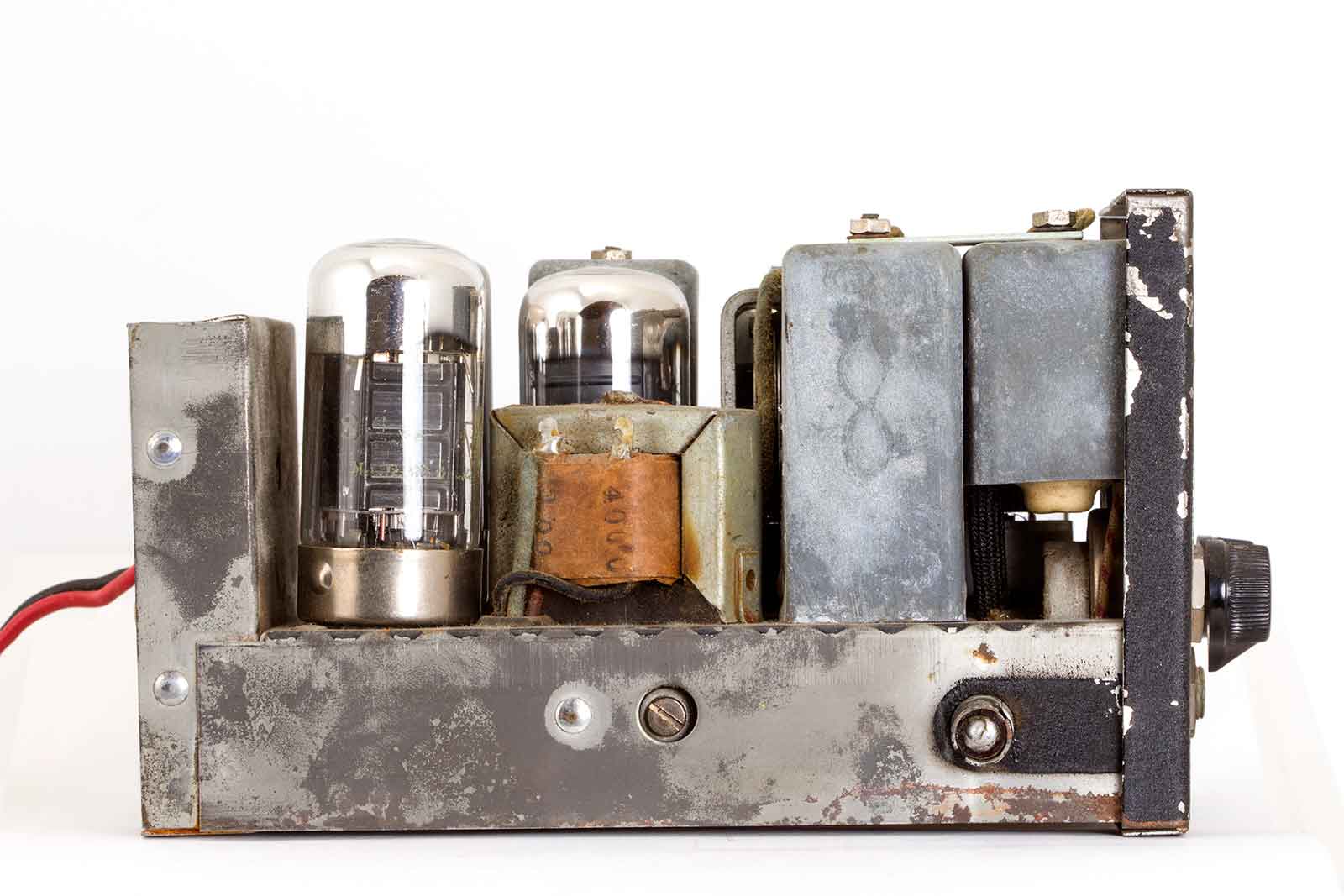

De ander kant met uitgangstrafo en de RF-spoelen, de buis die hier geplaatst is, is wel het juiste type maar een millimeter of vijf te lang.
De onderkant, de bruinige, vettige condensatoren zijn allen vervangen door wat moderner materiaal. Ook is hier de oscillatorspoel te zien, iets links onder de antenne aansluiting.
De condensatoren zijn vervangen door moderner spul, de oude worden gevuld met nieuwe inhoud en later weer teruggezet.
En dit is dan nog de achterkant, met nieuwe condensatoren.
Hier onder de versie BC-1206-B, de foto's zijn afkomstig van een op E-Bay aangeboden apparaat. De kwaliteit van de fotos is niet bijzonder
maar toch de moeite waard om ze hier te tonen.

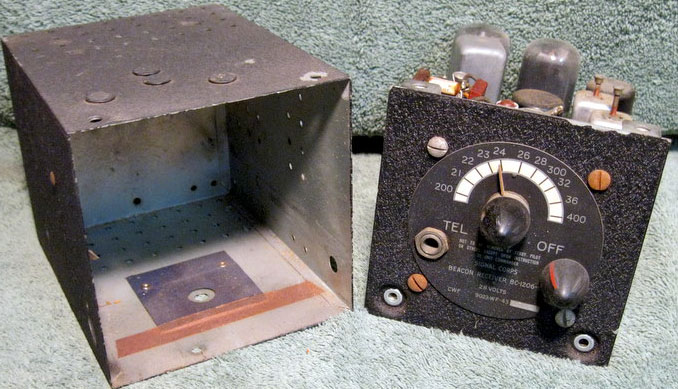

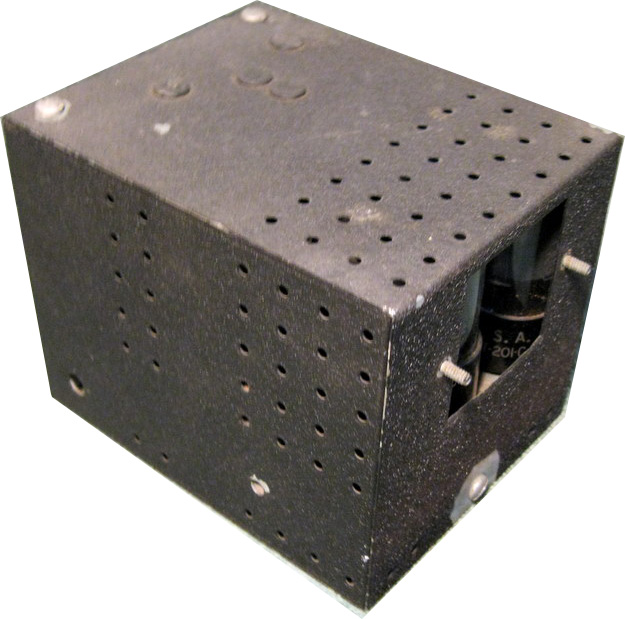

De kast.

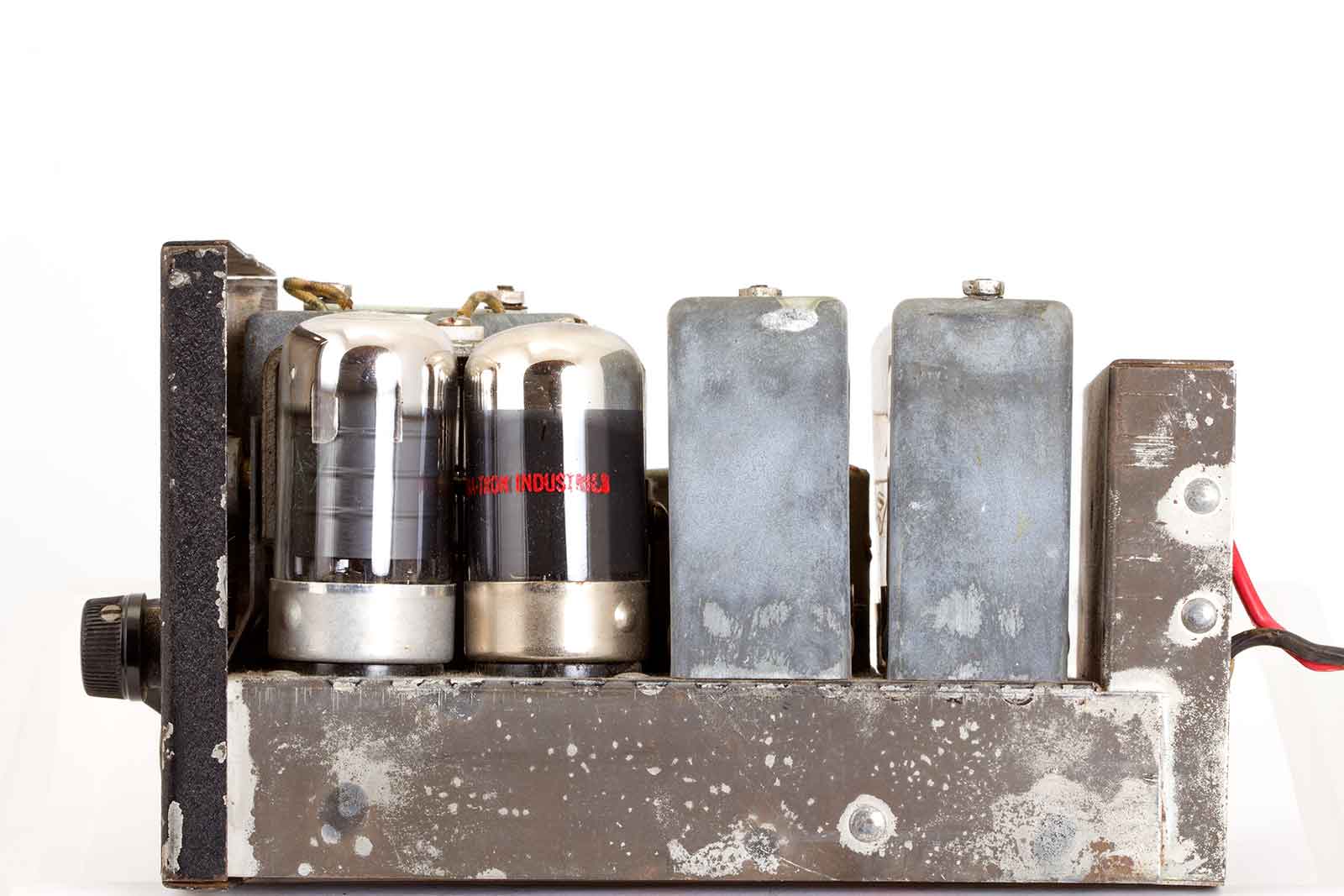

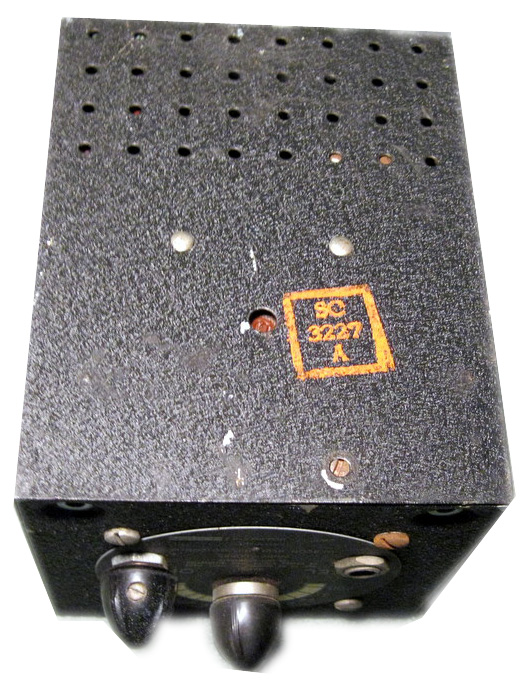

De bovenkant met een insteltrimmer.

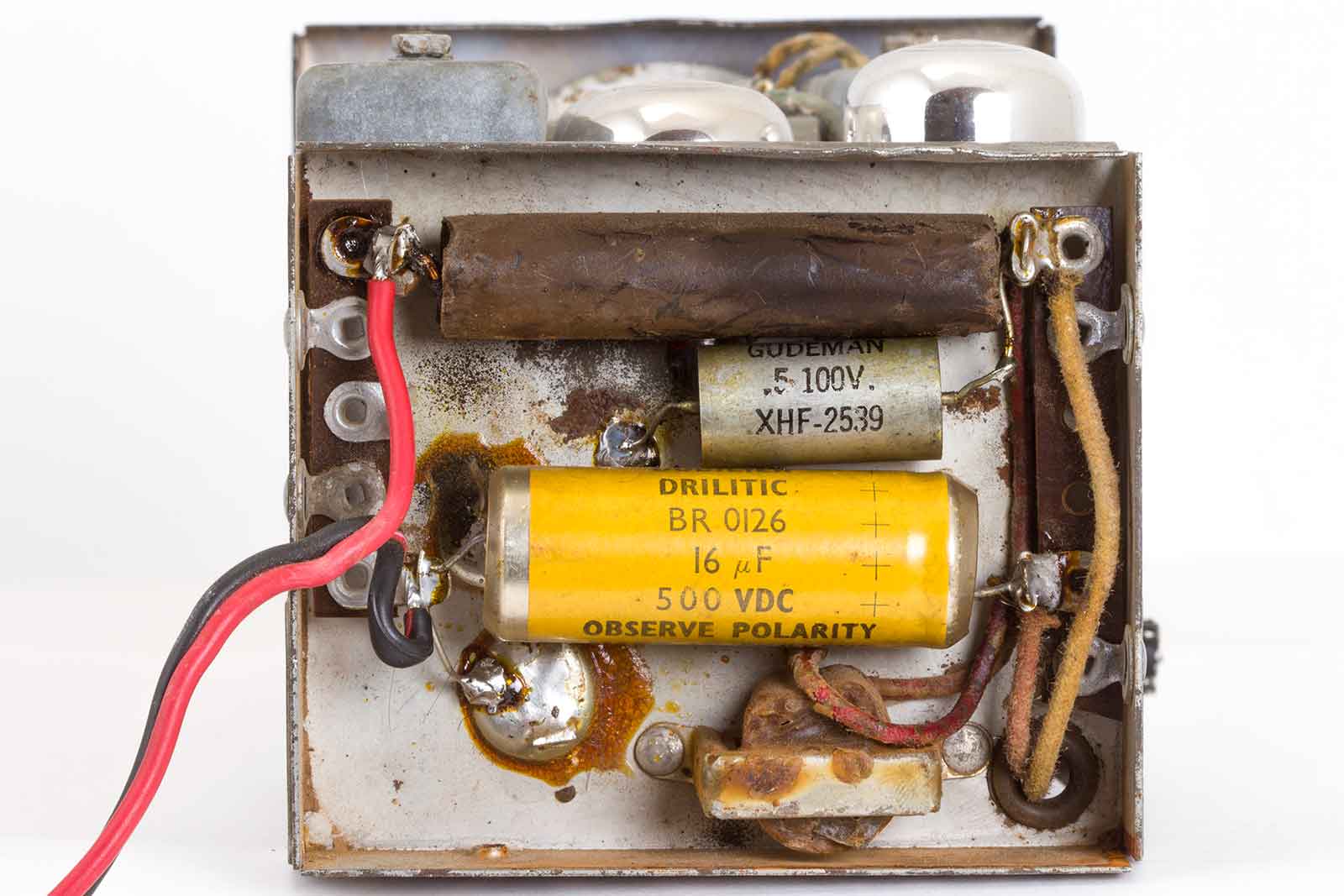

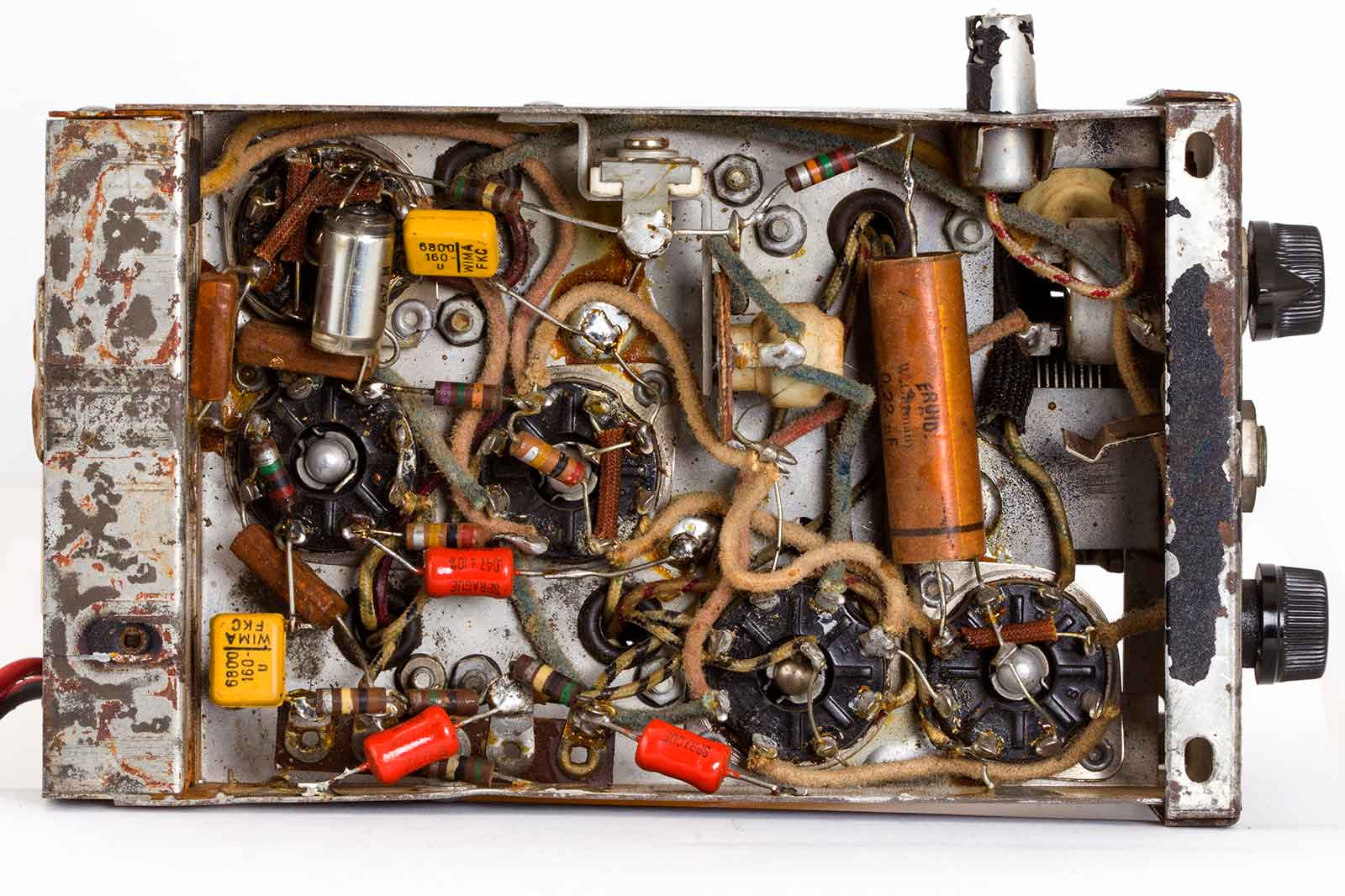

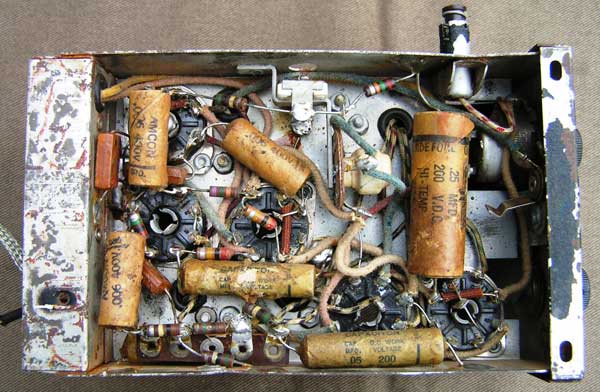

Het binnenwerk, het wijkt toch af van de boven getoonde uitvoering.
Ook zijn er andere buizen gebruikt.

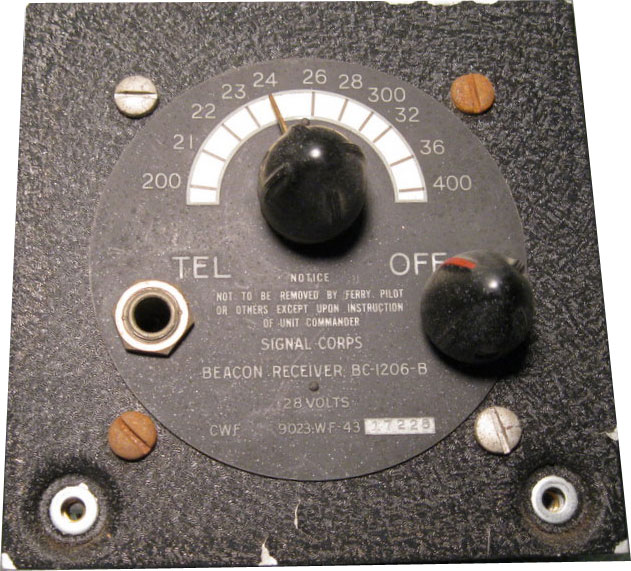

Het front ziet er ook héél anders uit, het is dus duidelijk de -B uirvoering.
Nogmaals het frontje.

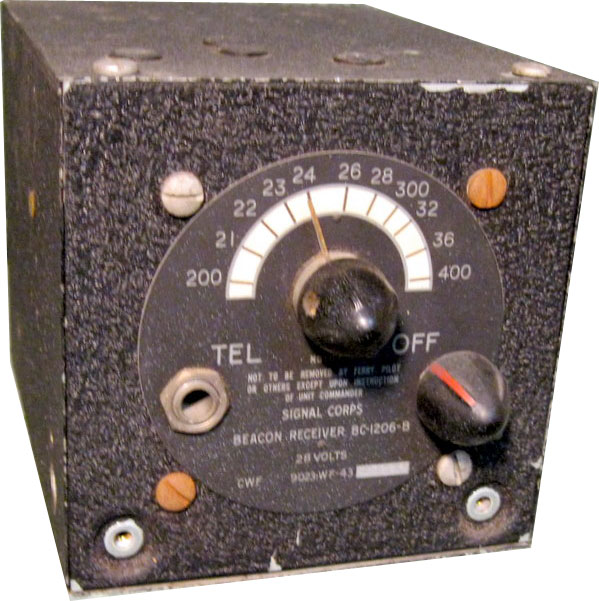

Het geheel.

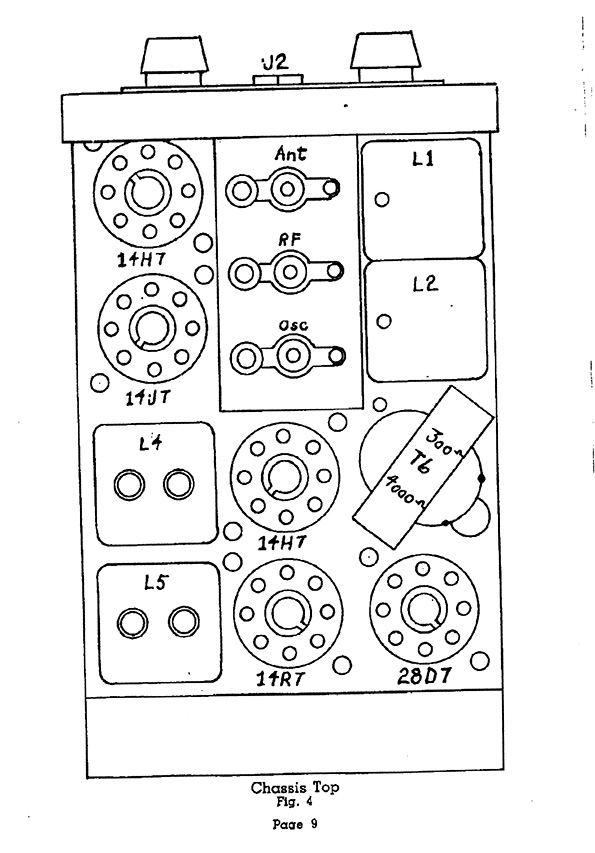

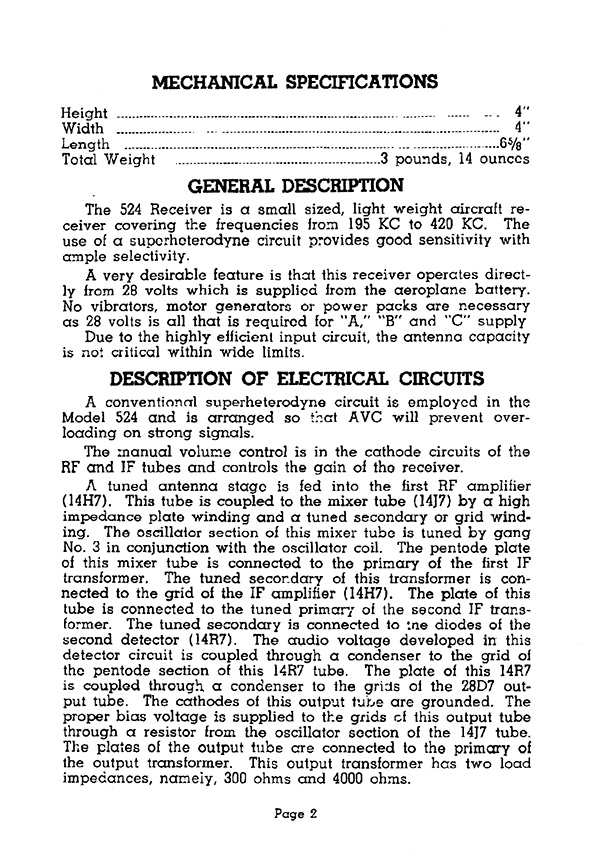

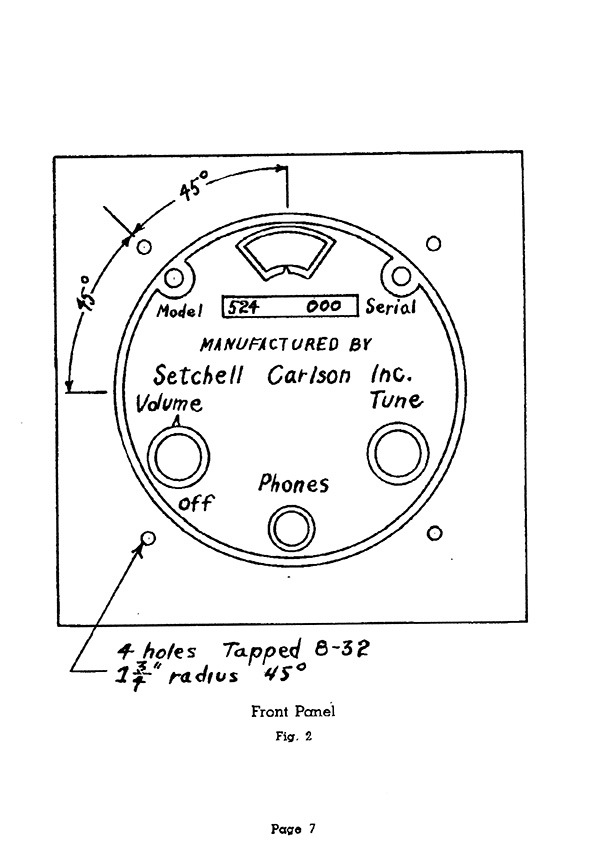

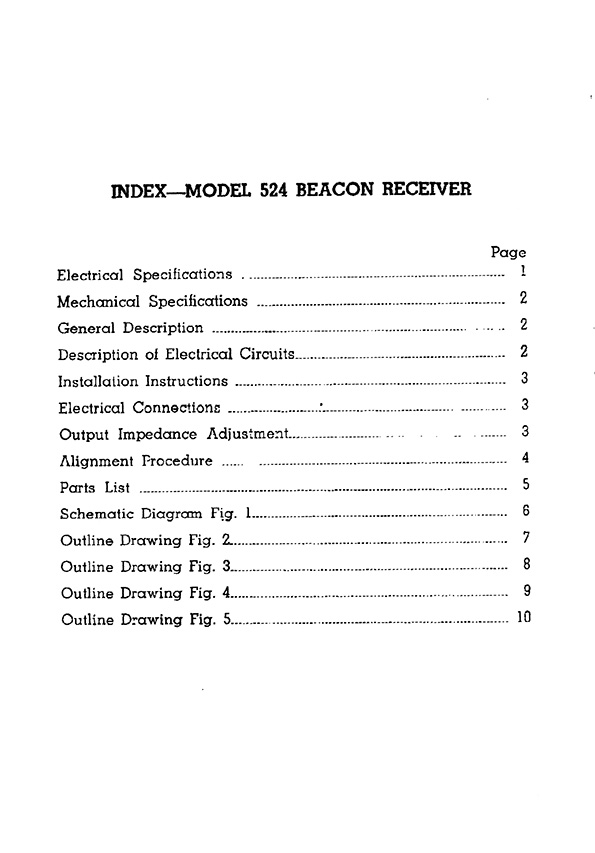

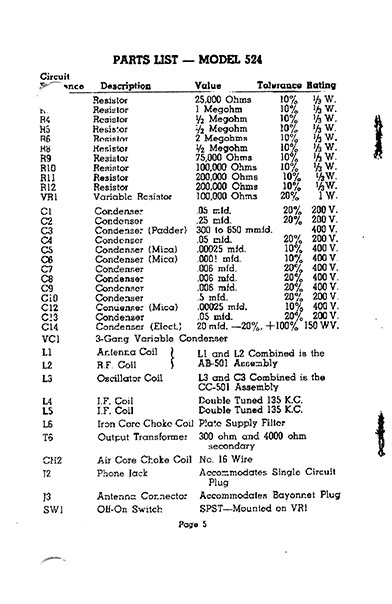

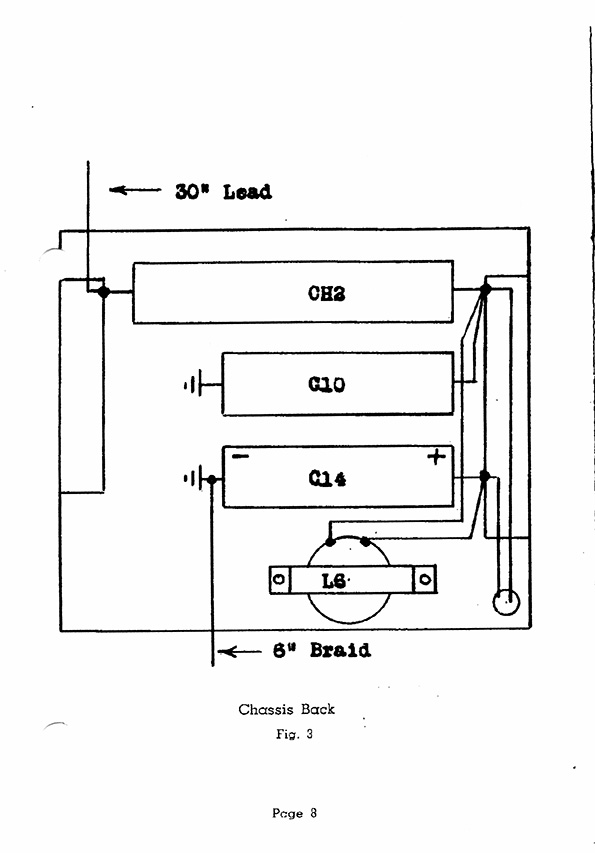

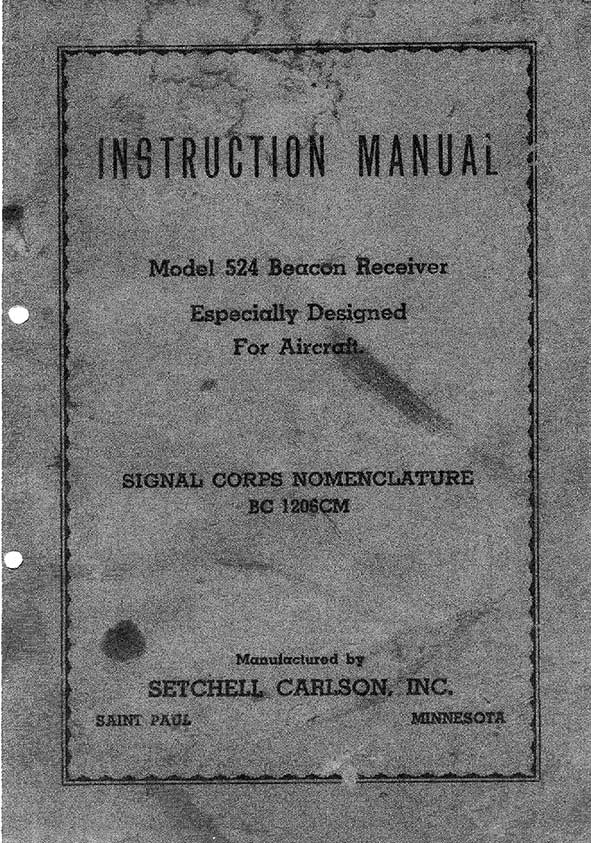

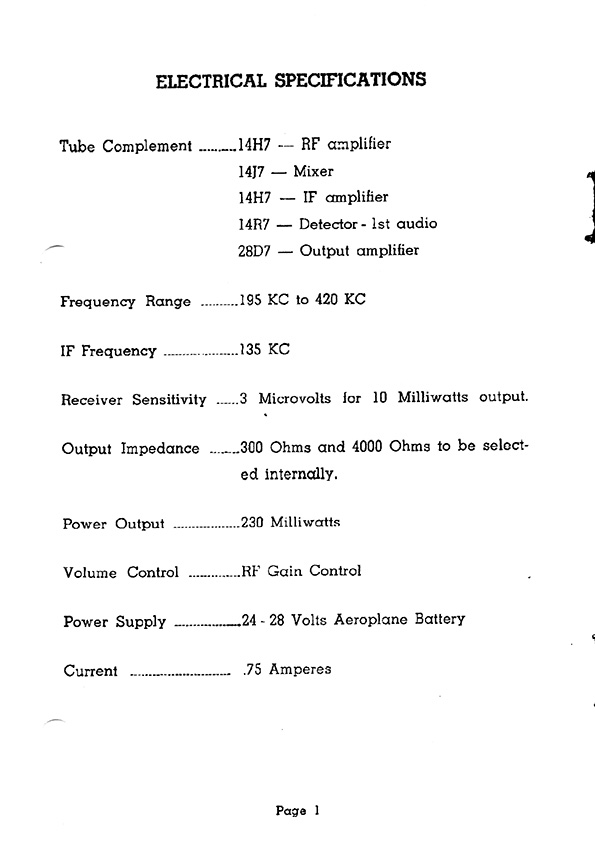

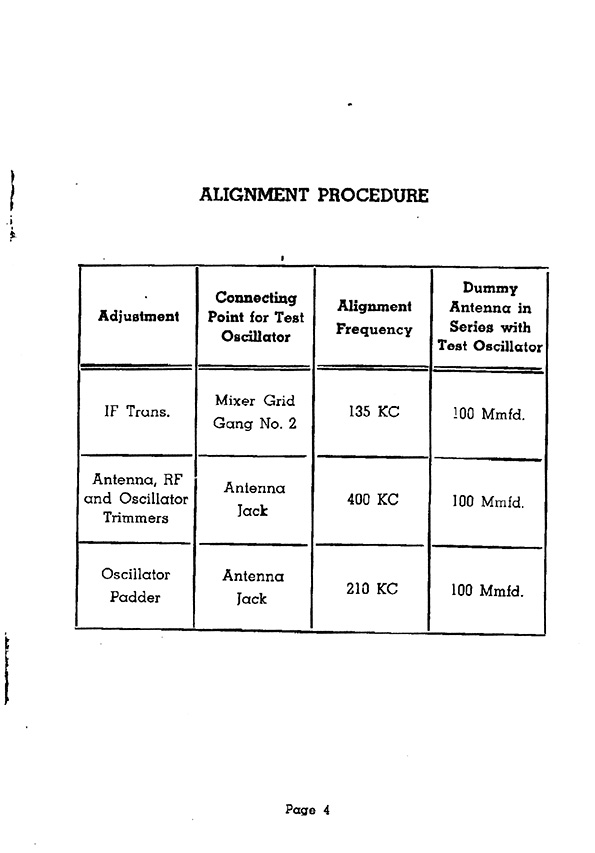

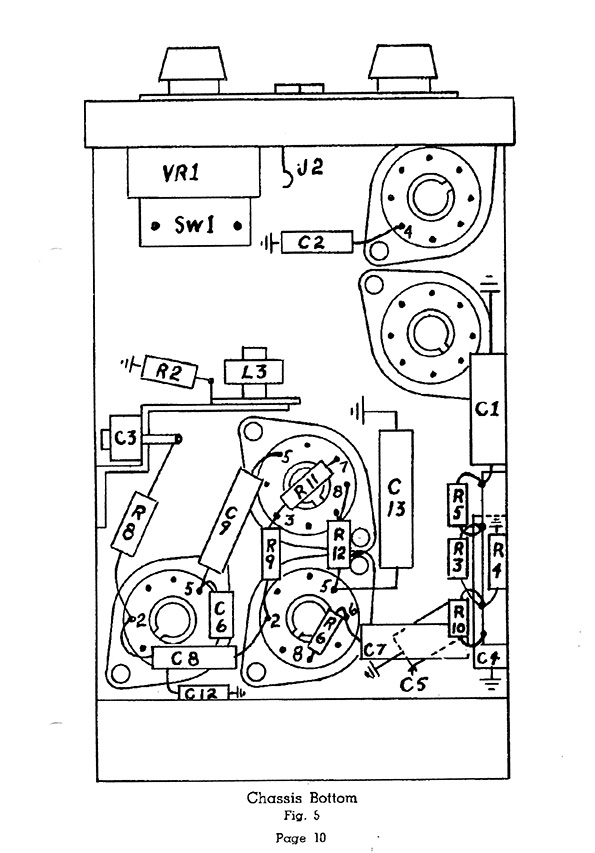

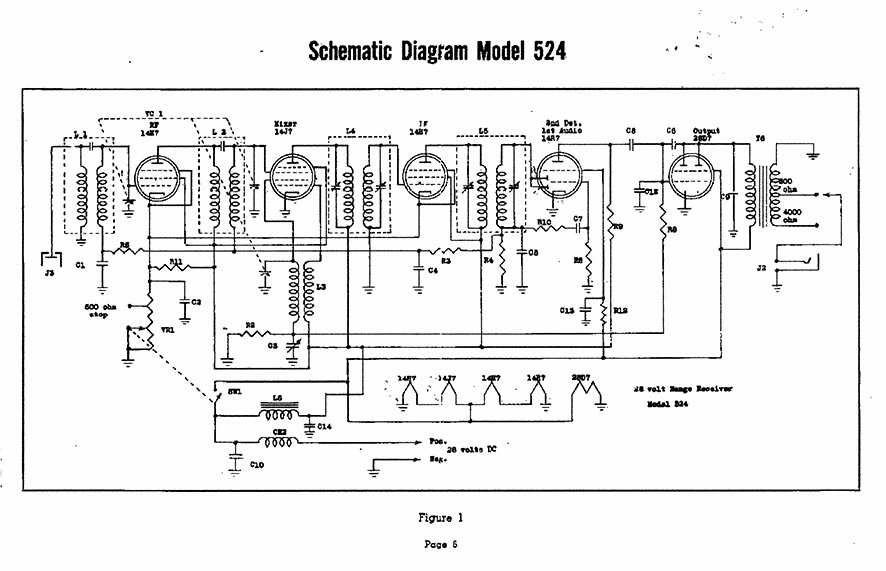

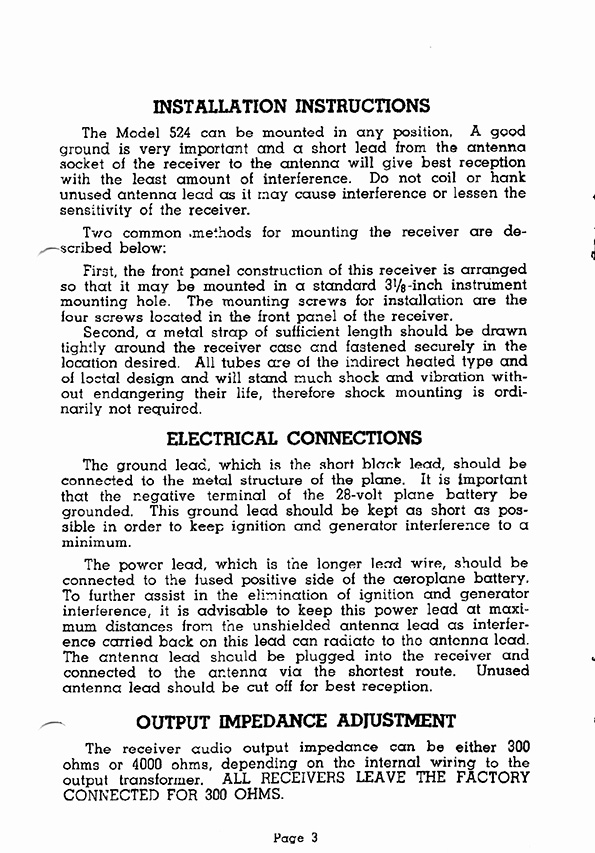

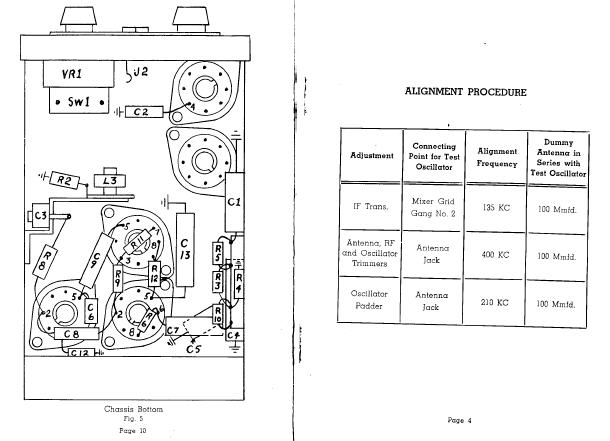

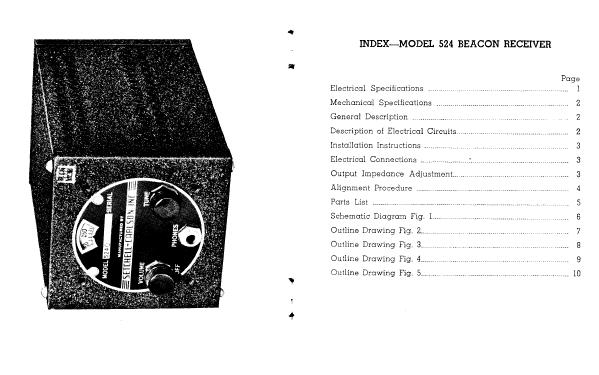

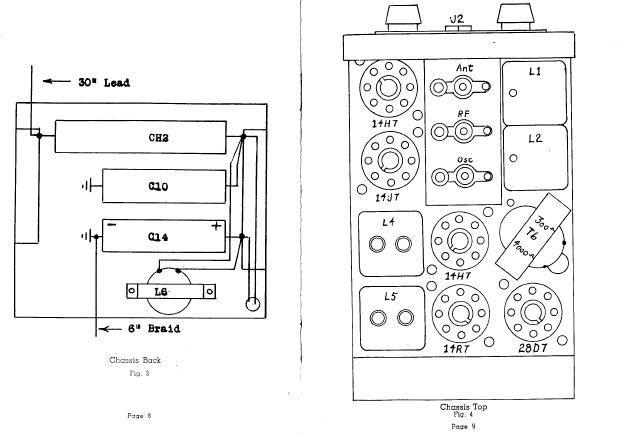

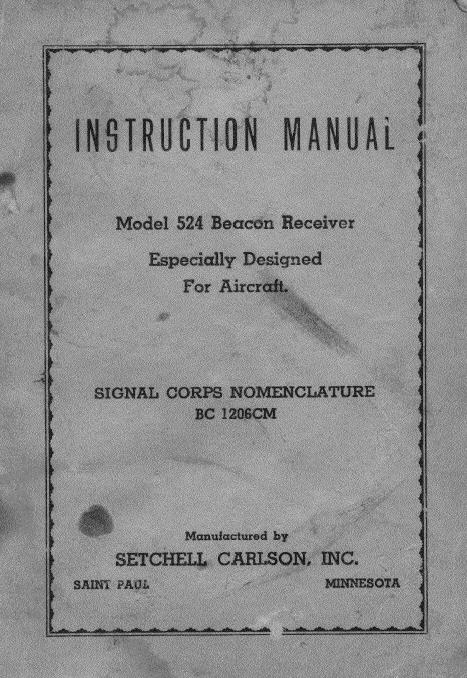

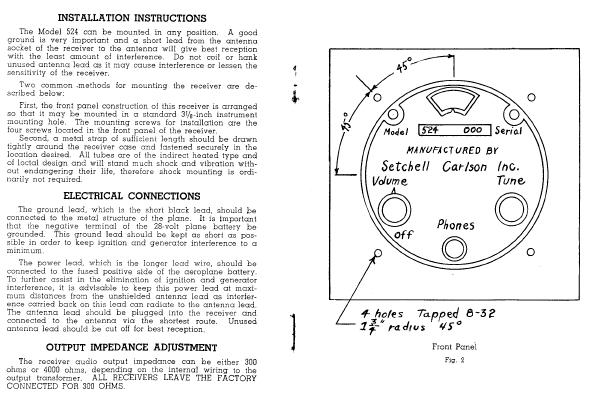

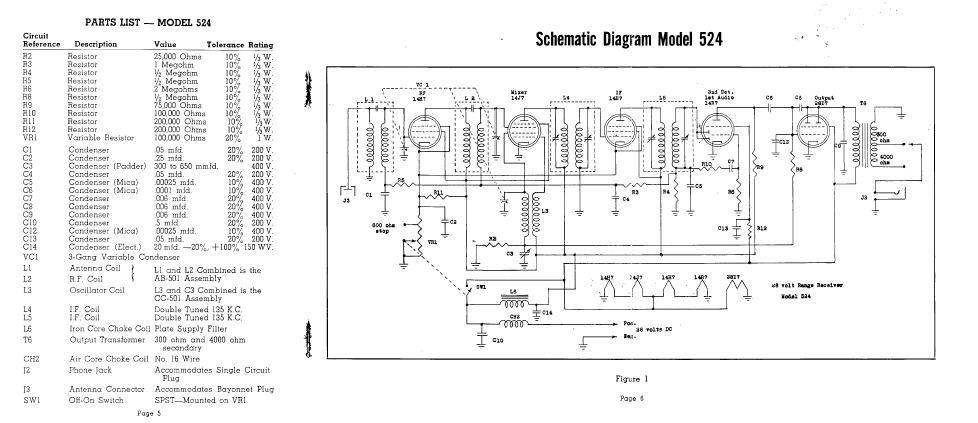

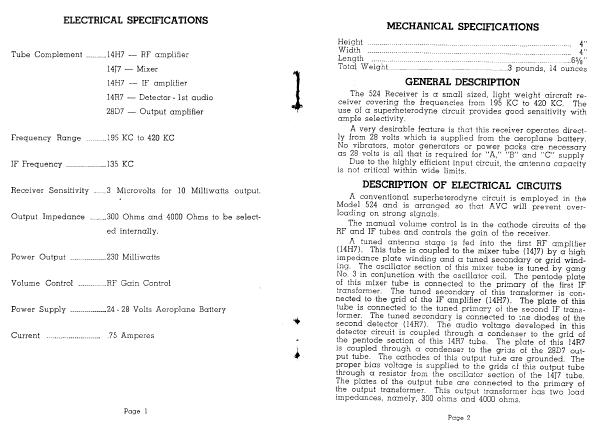

Hier komt het Manual:
Voor de mensen die het manual als pdf willen:
