-1- ALGEMEEN.

De GRC-3030 is rond 1955 ontworpen door Van der Heem. De radioset is van 1958 tot 1970 bij de Koninklijke Landmacht in gebruik geweest.
als vervanger van de WS 19.
De set werkt van 2-12 MHz in AM-radiotelefonie, MCW en CW. RF vermogen: 10-12,5 W. Voor de verdere specs zie het manual onder aan deze pagina.

Dat is de GRC/RT-3030, met bijna alle toeters en bellen. De luidspreker is niet de echte, het verlichtingslampje ontbreekt nog, de voedings-kabel
van de 24 Volt-voorziening is niet aanwezig en als het regent wordt de set nat, de hoes heb ik er niet bij. Dus als er iemandis die nog zoiets
heeft liggen....... Graag een mailtje naar jan"apestaartje"pa3esy.nl.

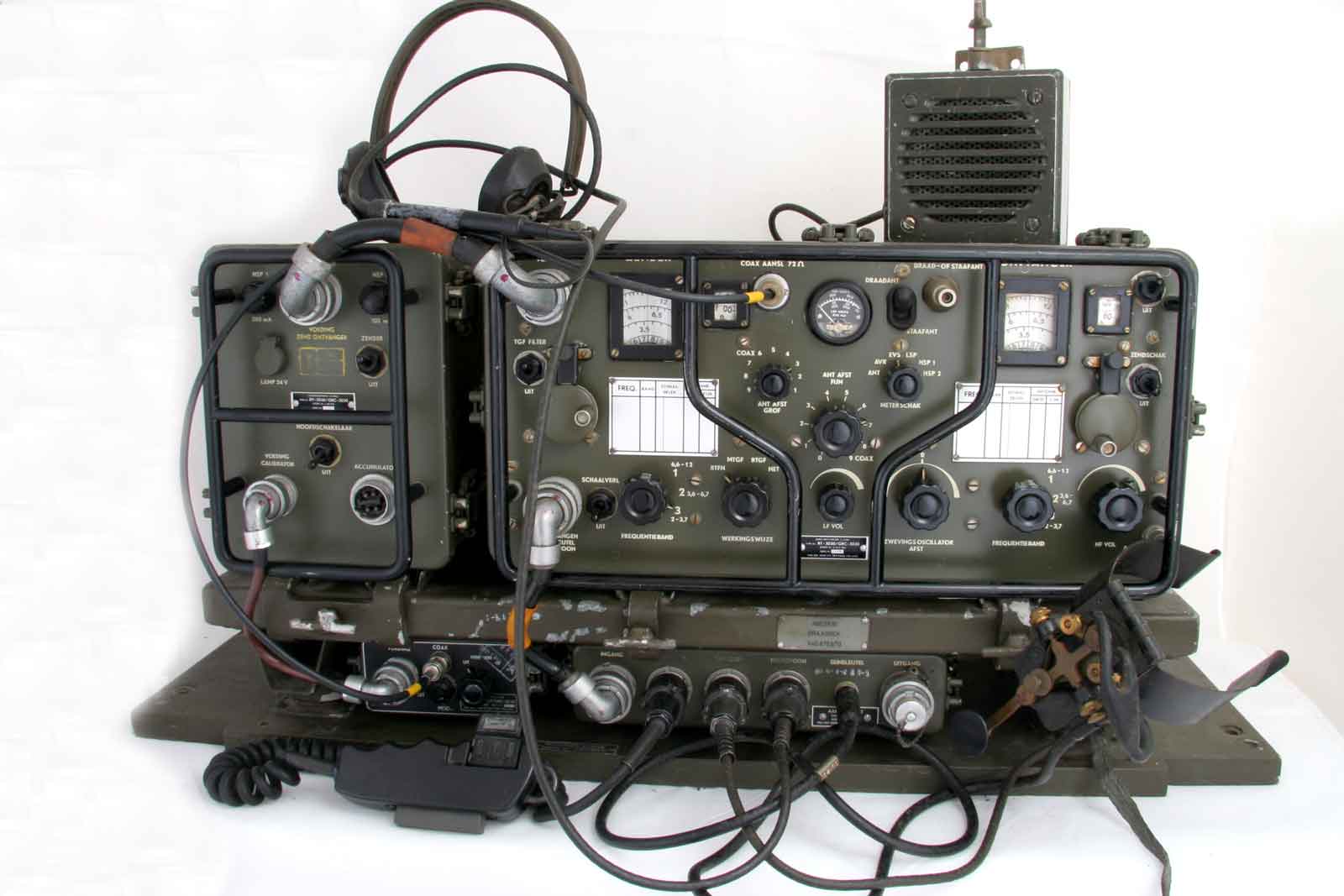

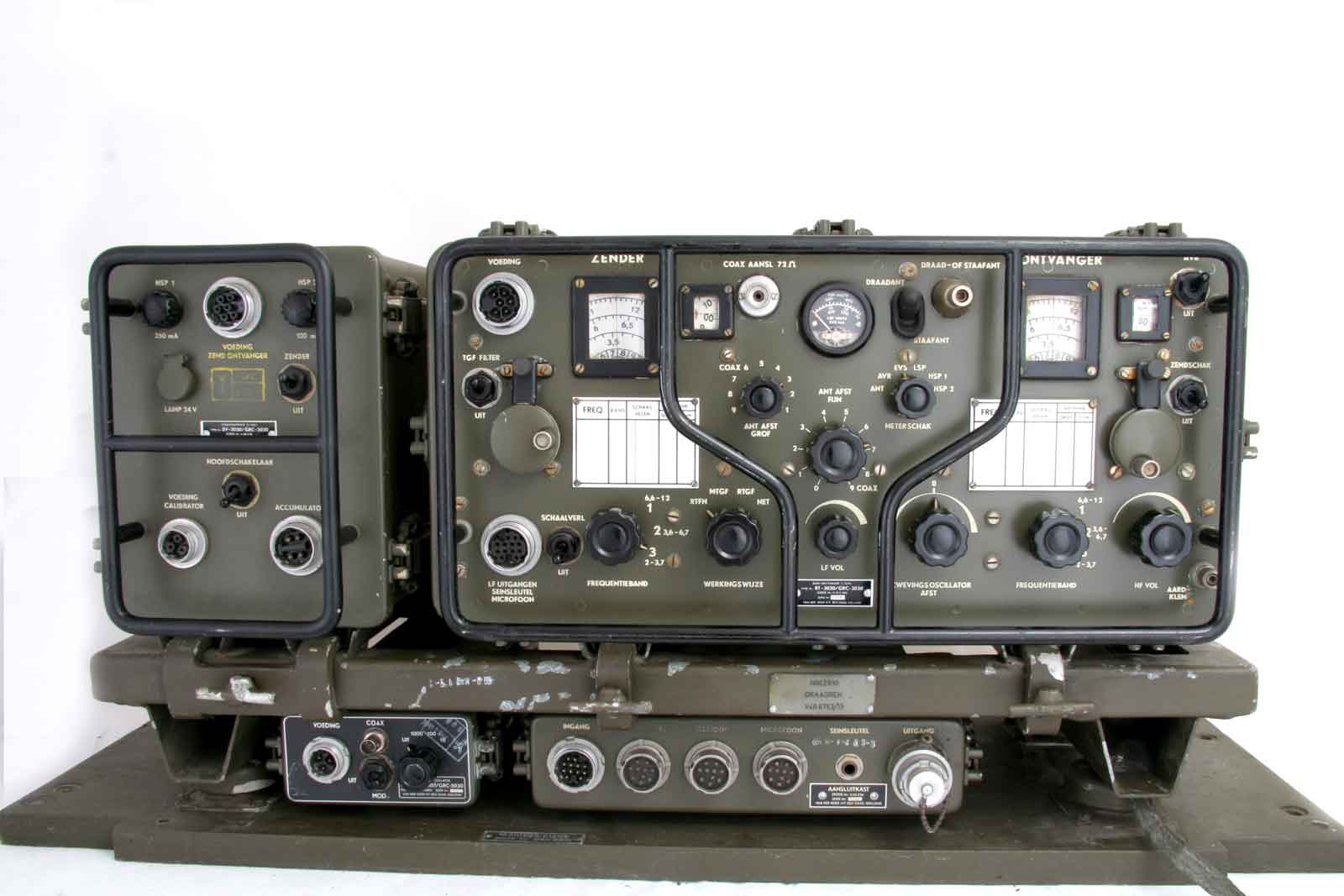

De set met alleen verbindingskabels. Het is wat lastig een goede belichting te regelen voor het maken van de foto. Ik dacht dat
ik een te grote lichttent had aangeschaft voor het maken van mooie product-foto's, maar voor dit soort apparaten is hij
weer net te klein. Maar ja, ik ben ook niet van plan nog eens van die zware gevallen naar mijn fotostudiootje op de eerste etage
te sjouwen. Misschien straks met een traplift???

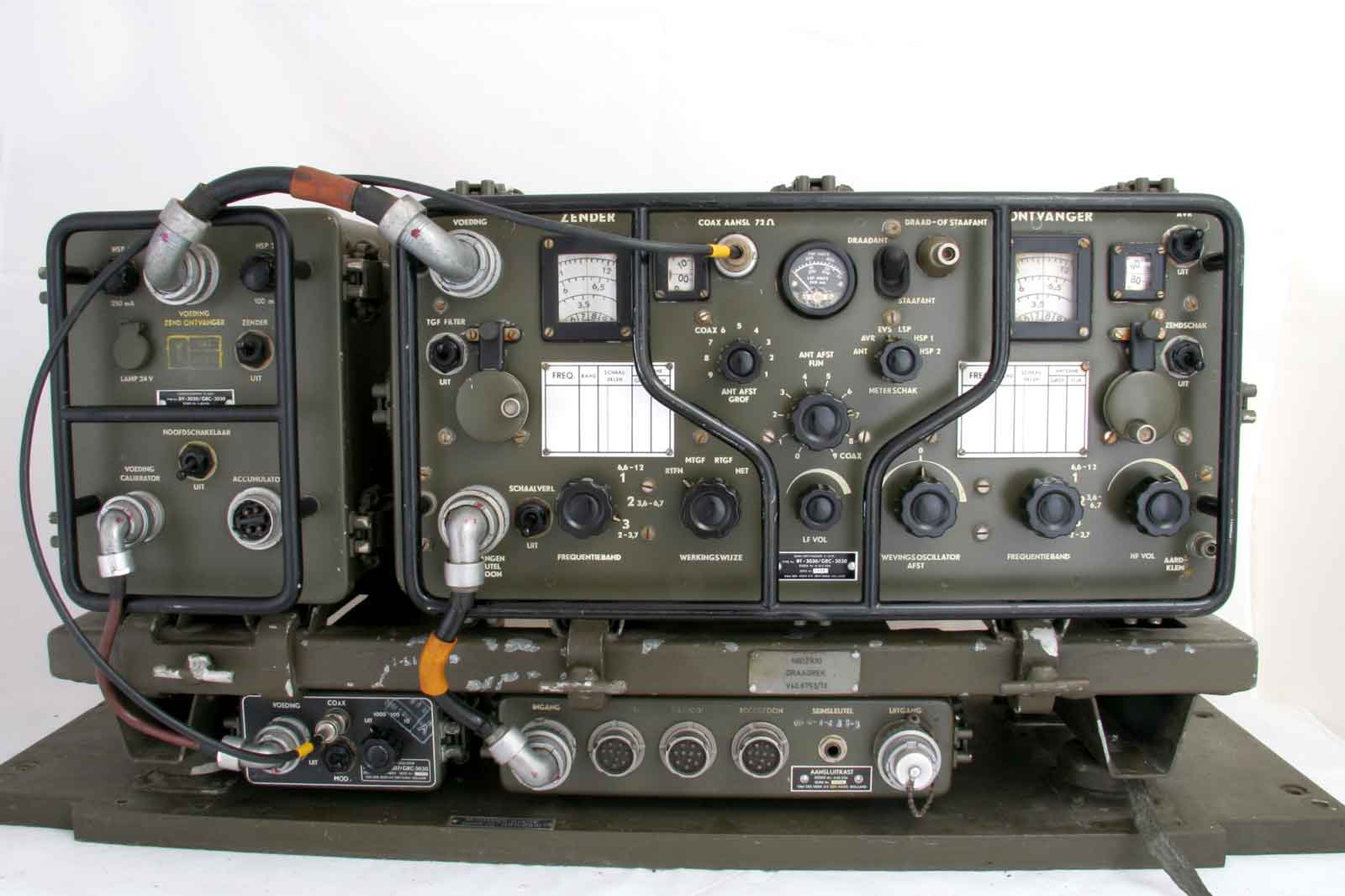

Het wordt steeds lichter, nu zijn de kabels verdwenen.

BEGIN VAN DE PAGINA.





-2- ZEND-ONTVANGER RT-3030/GRC-3030

Het apparaat stond op een plank in een hoek, waar ik bijna niet bij kan. Met hulp van mijn zoon heb ik de complete set toch in zijn geheel
van de plank gekregen. Wat een onding. Nu kunnen de verschillende units gedemonteerd worden, gerepareerd en afgeregeld worden.
Te beginnen met de eigenlijke zender-ontvanger.

Daar staat hij dan, de GRC-3030, in kast en werkend!!!

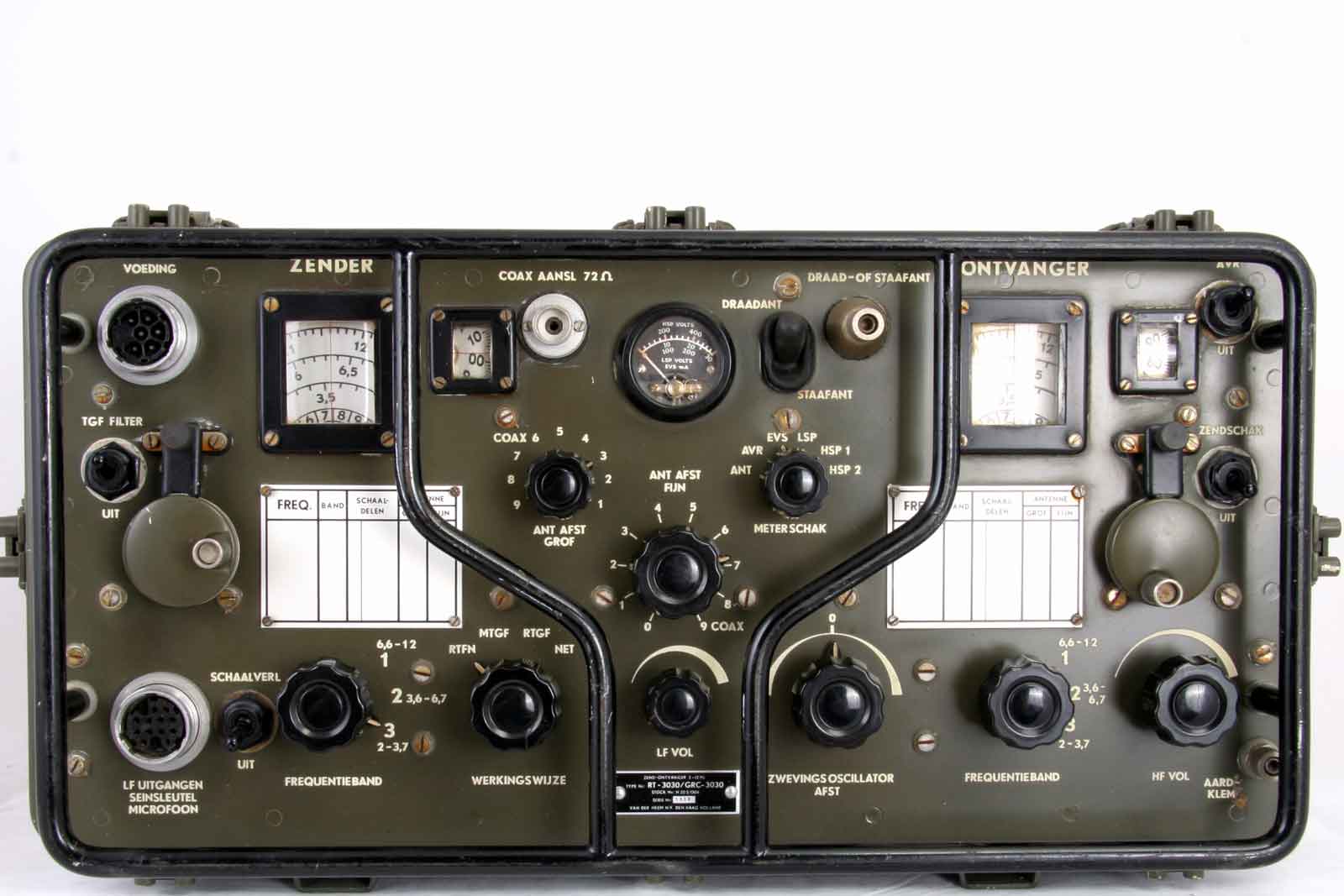

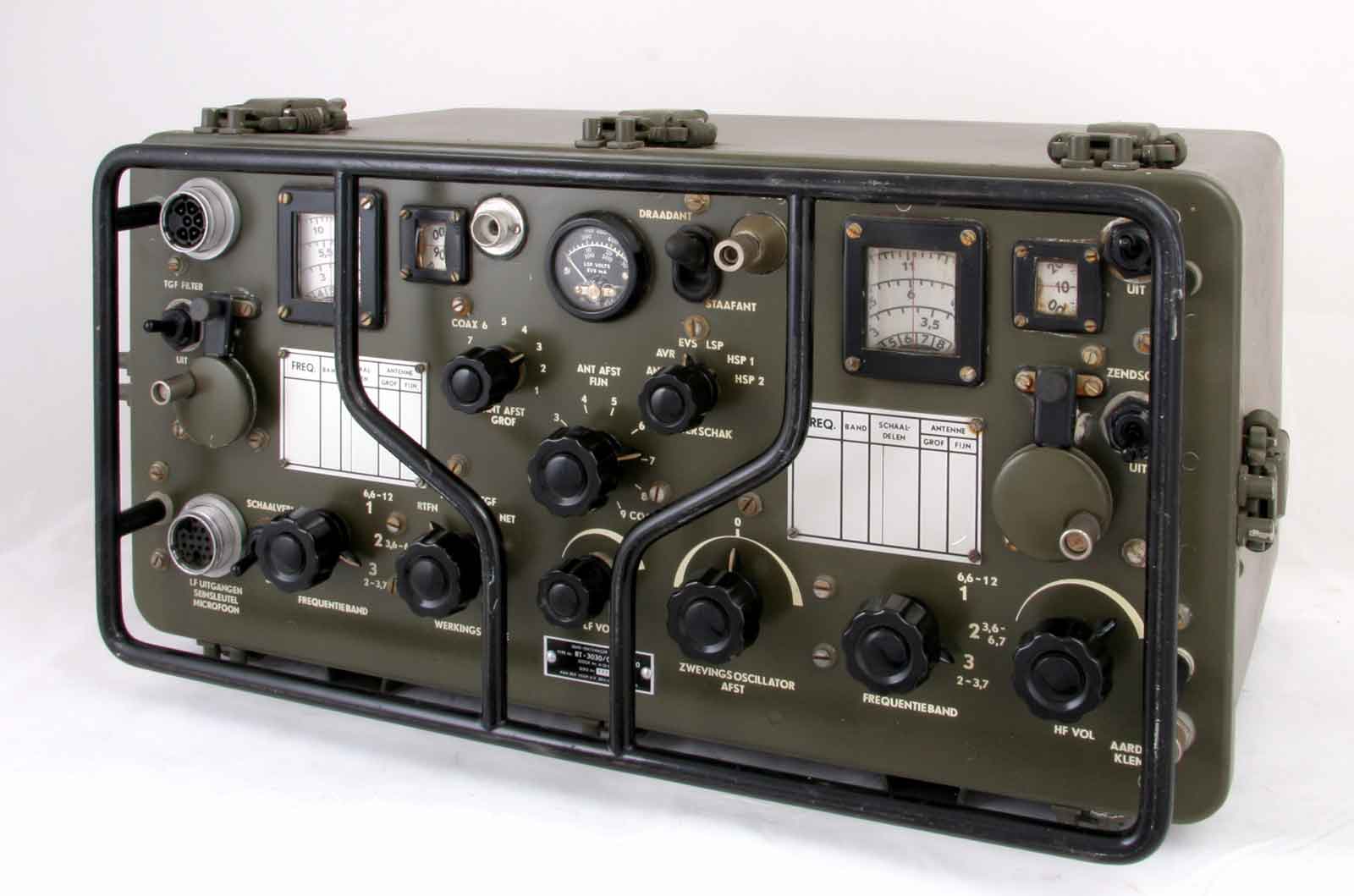

Vooraanzicht met alle knopjes en de zwarte beschermbeugel. Deze is erg handig als je het apparaat moet optillen.

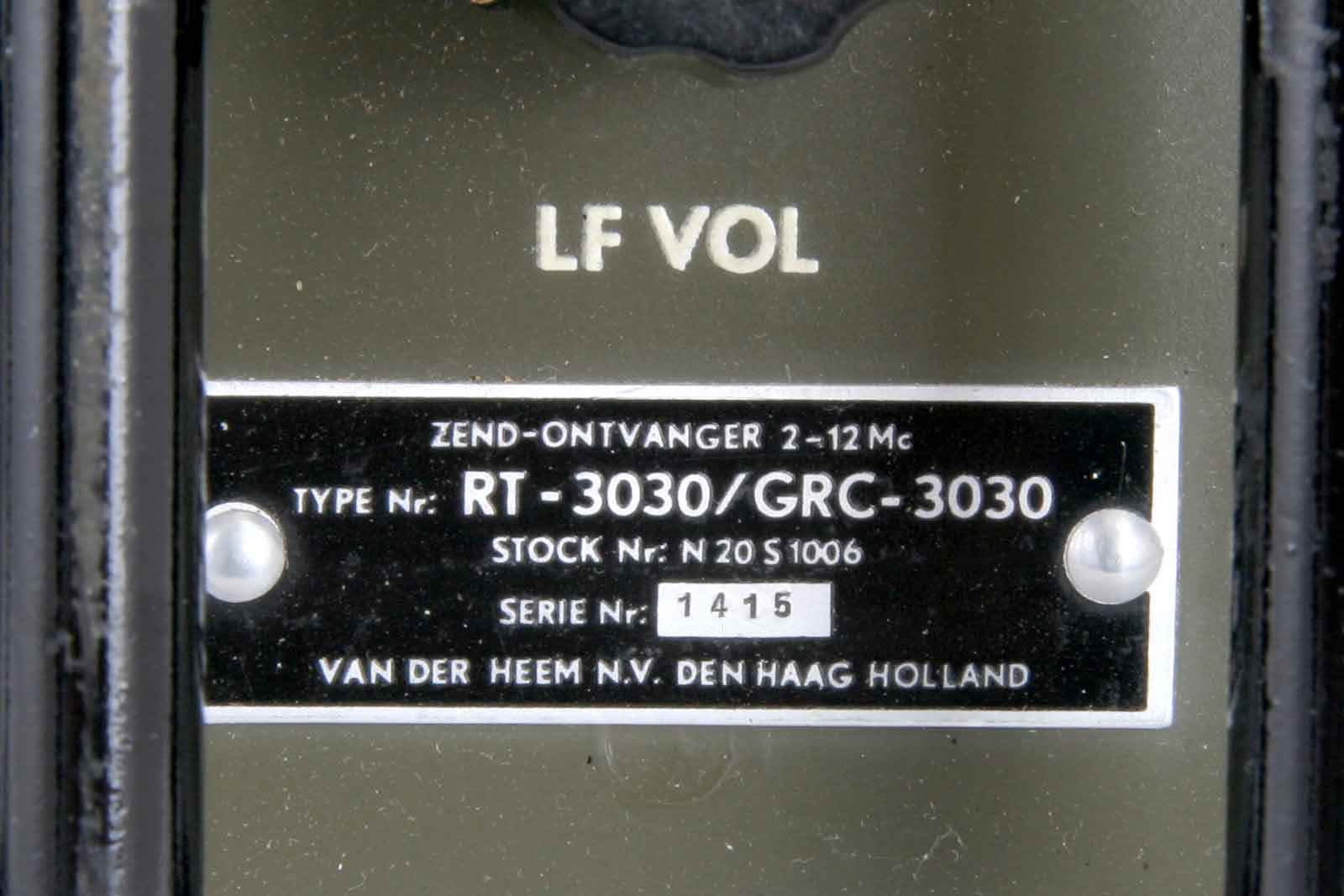

Typeplaatje met serienummer.

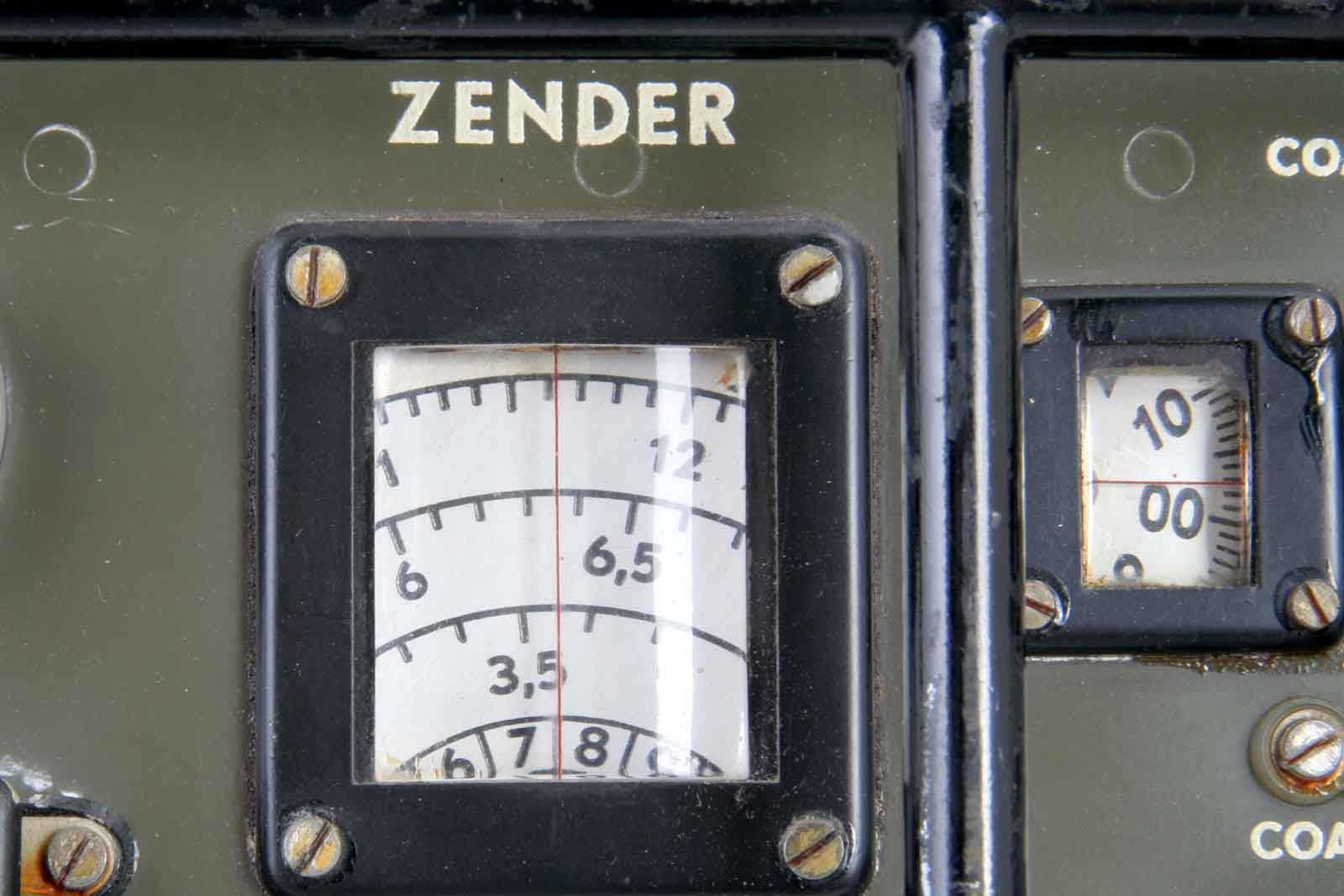

De afstemschaal van de zender.

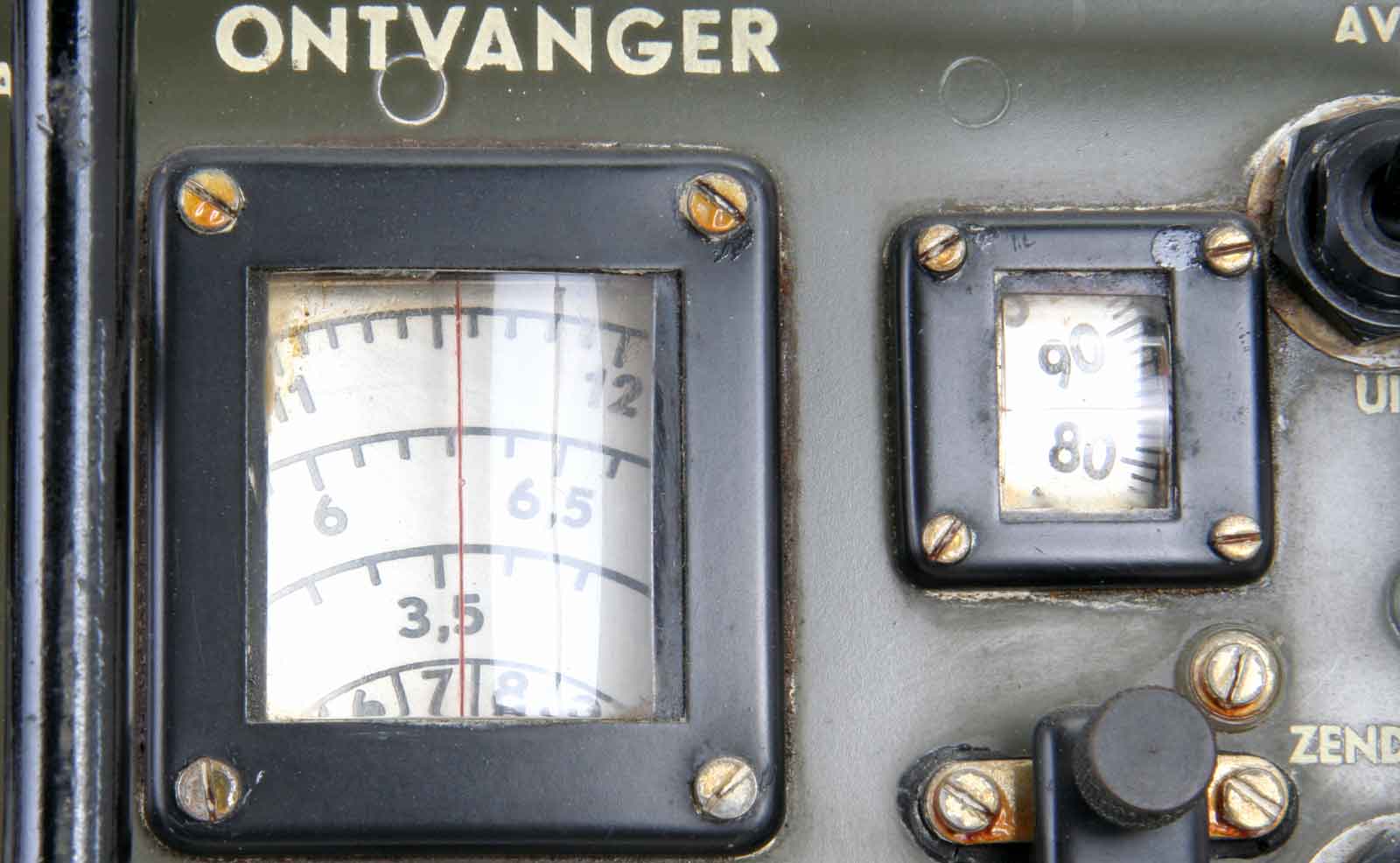

En natuurlijk van de ontvanger.

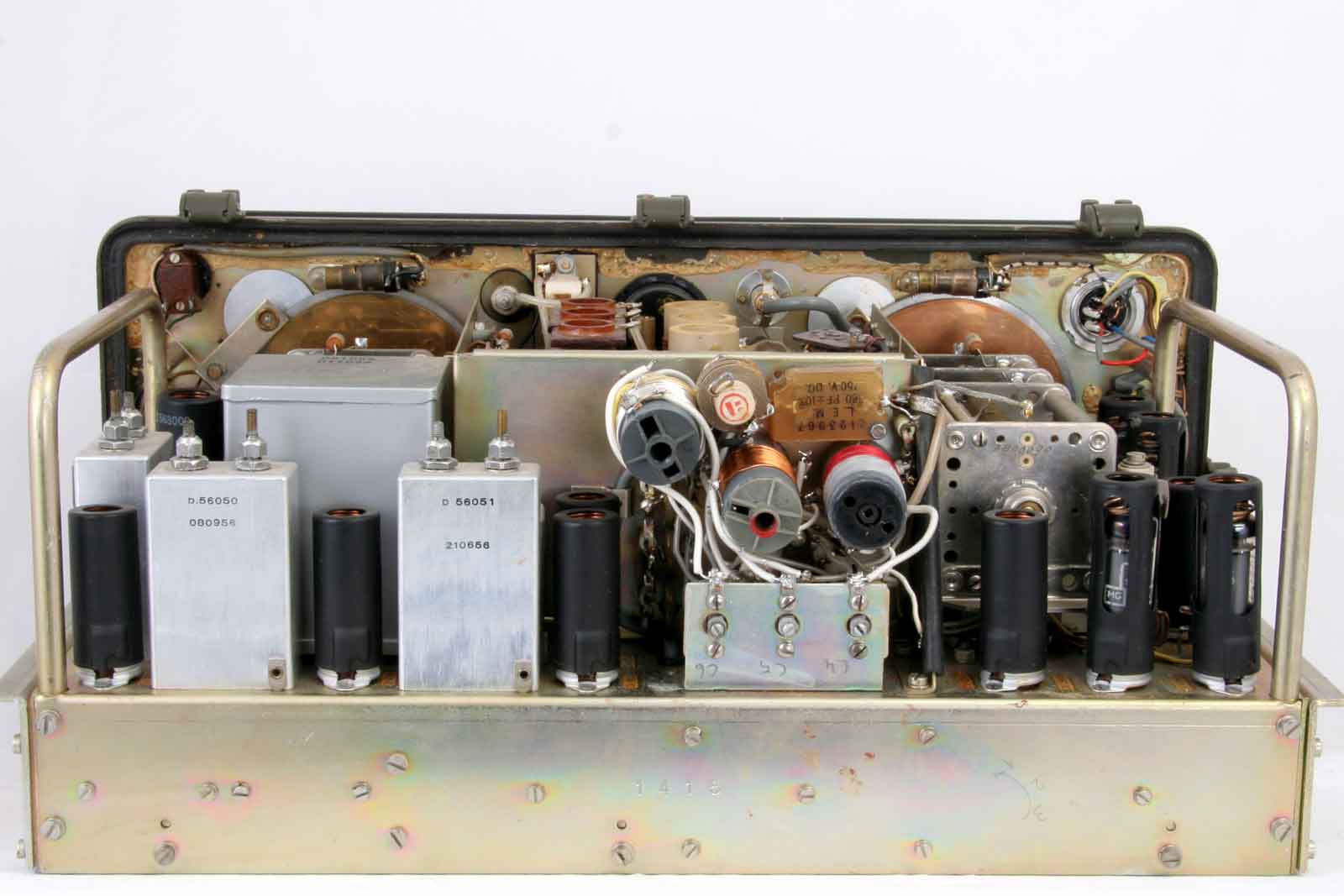

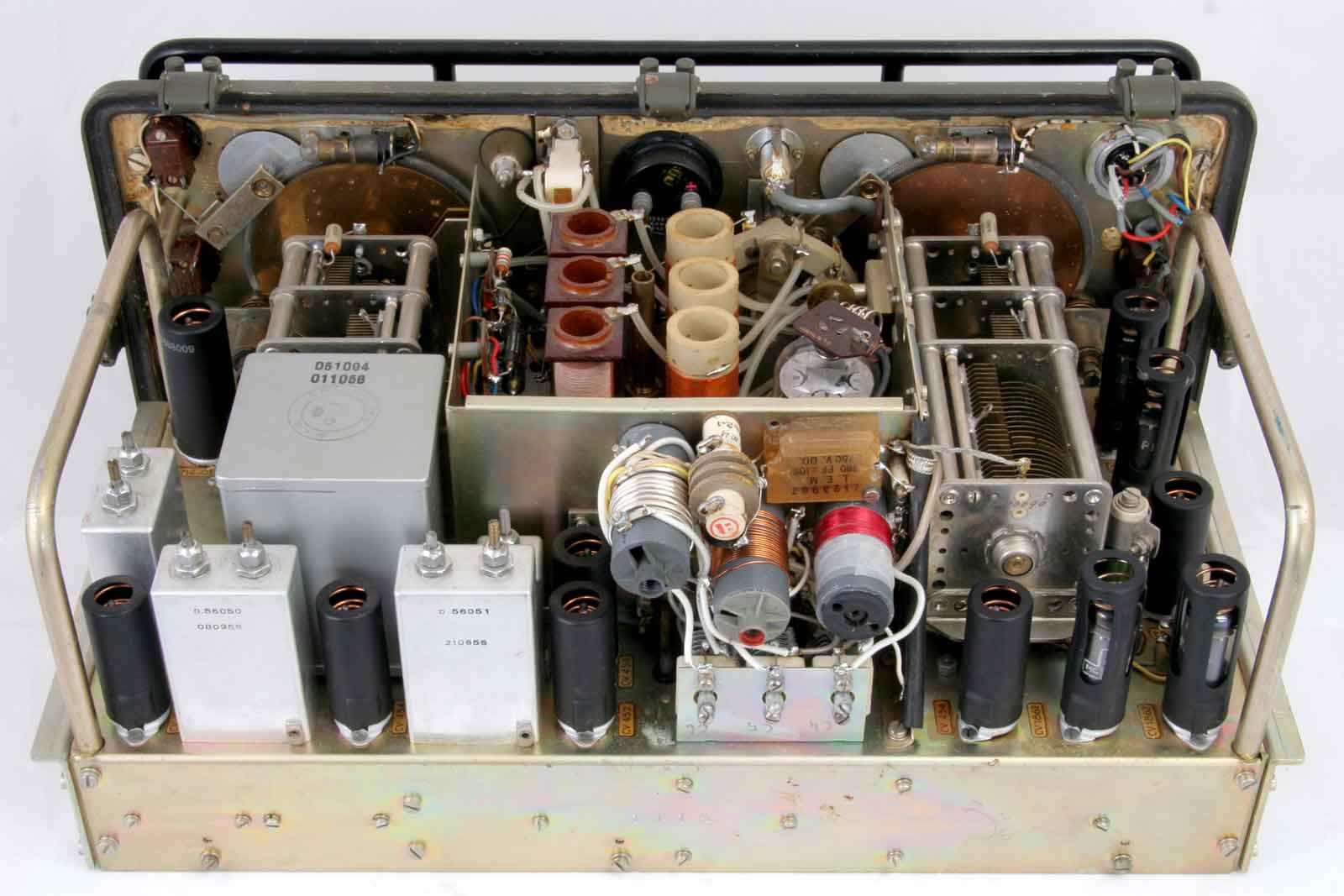

Achteraanzicht van de set, links de MF-trafo's, midden de tankspoelen en rechts de LF-eindbuizen.

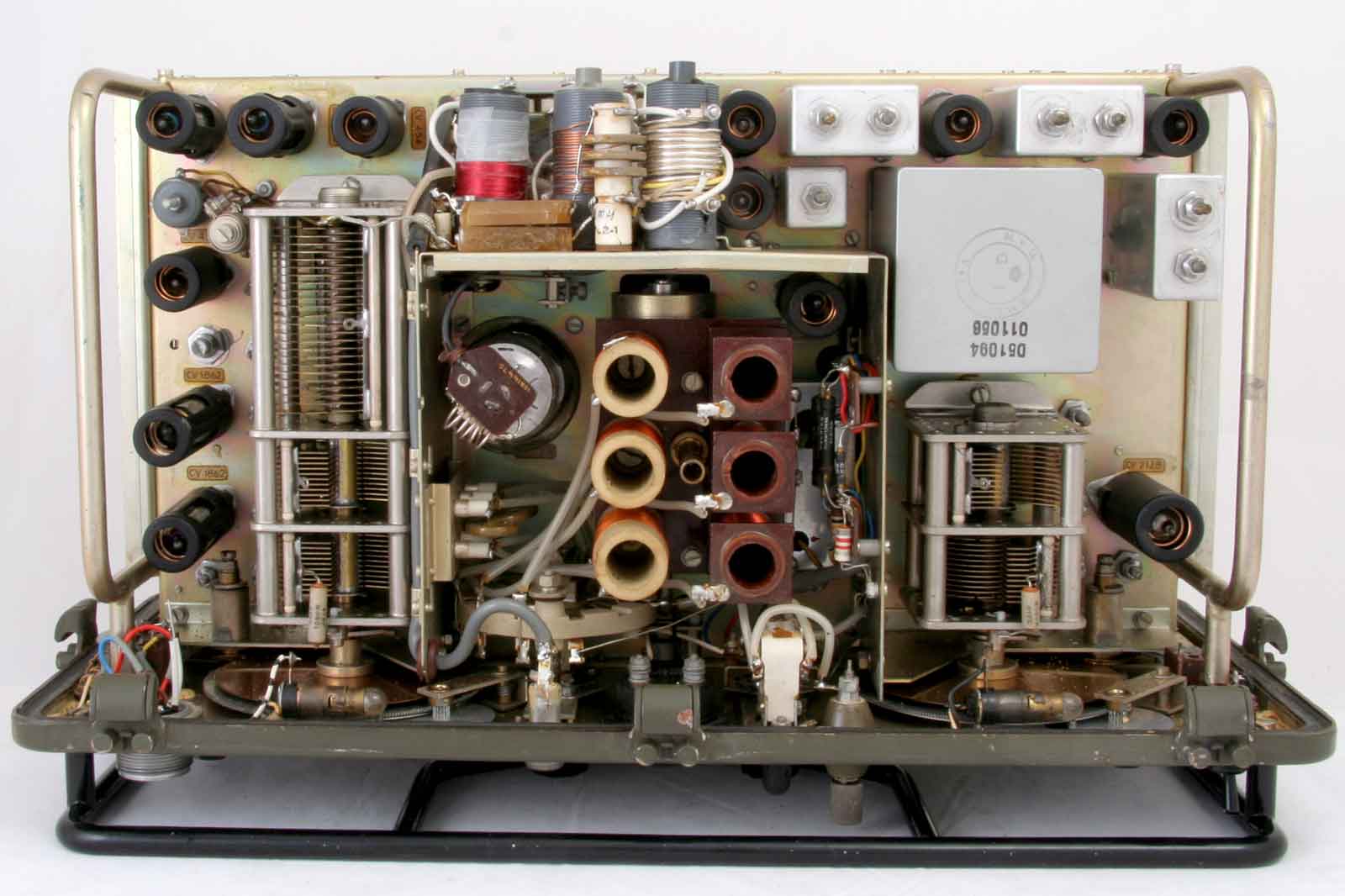

Voor het overzicht een foto van schuin boven.

De bovenkant met de voorzijde naar onderen.

Hetzelfde maar nu omgekeerd. De tankspoelen vallen nog net binnen de kastmaten.

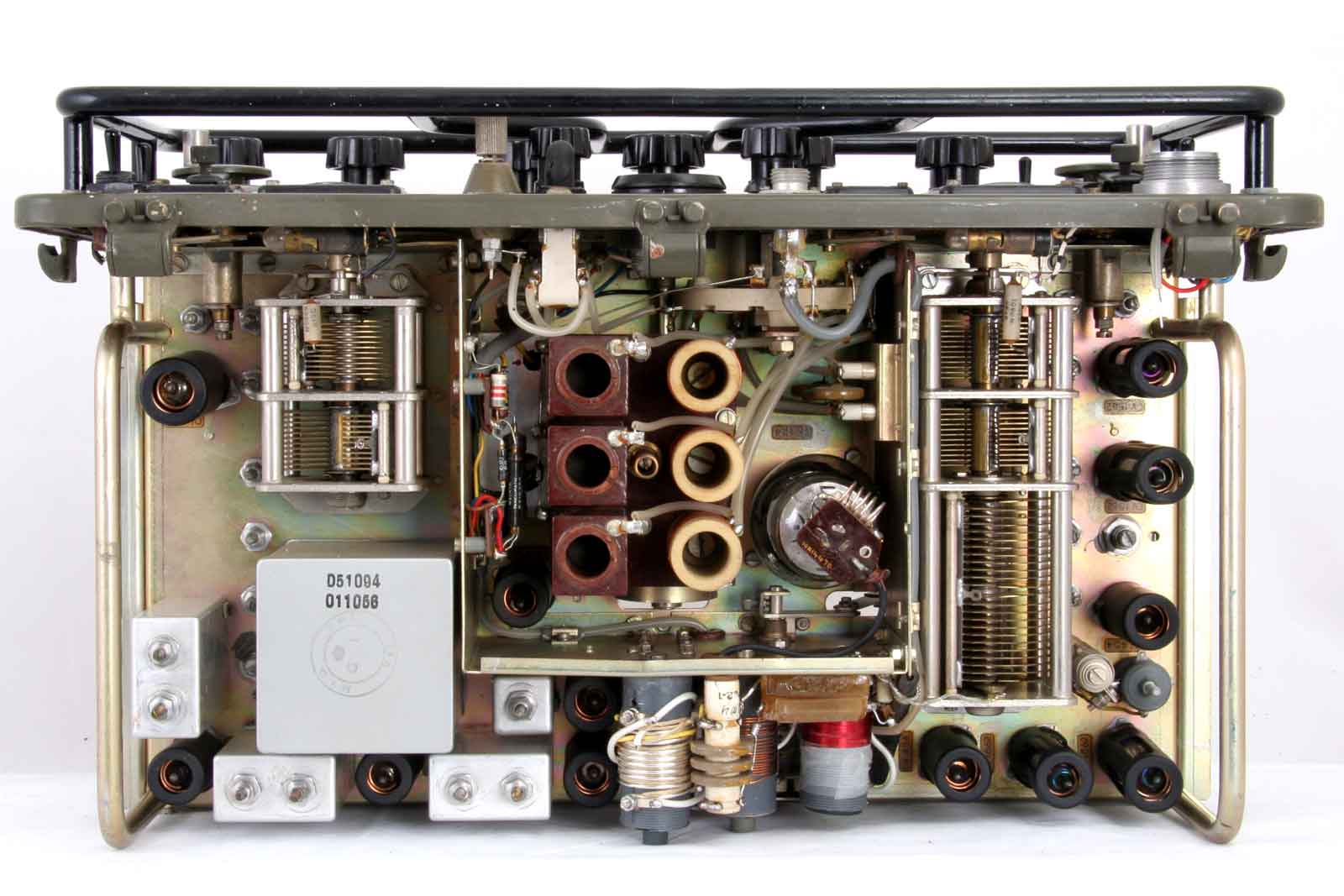

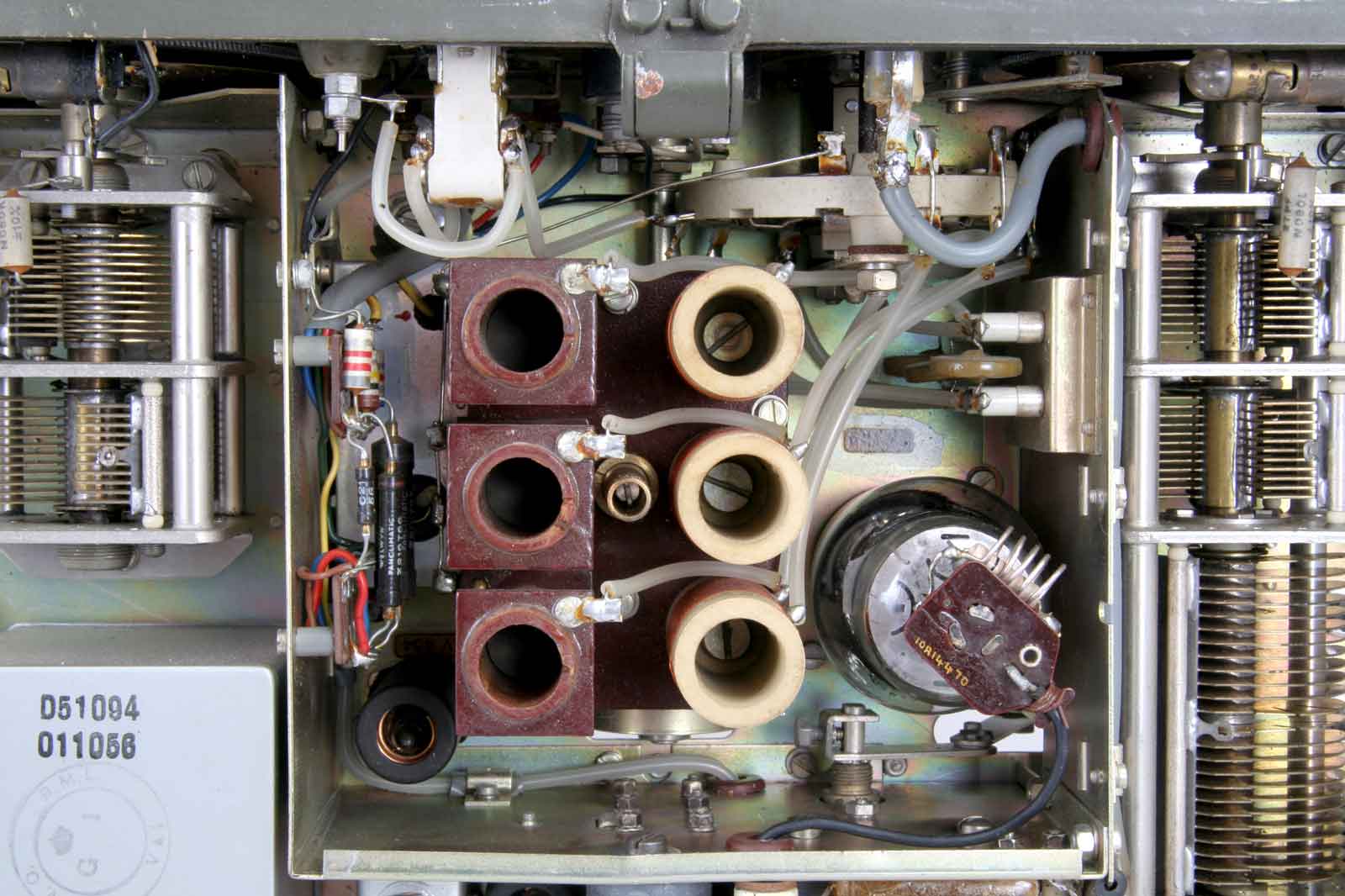

In het midden bevindt zich de eindtrap met de antenne-aanpassings-spoelen. Rechts de top-aansluiting van de 807 HF-eindbuis.

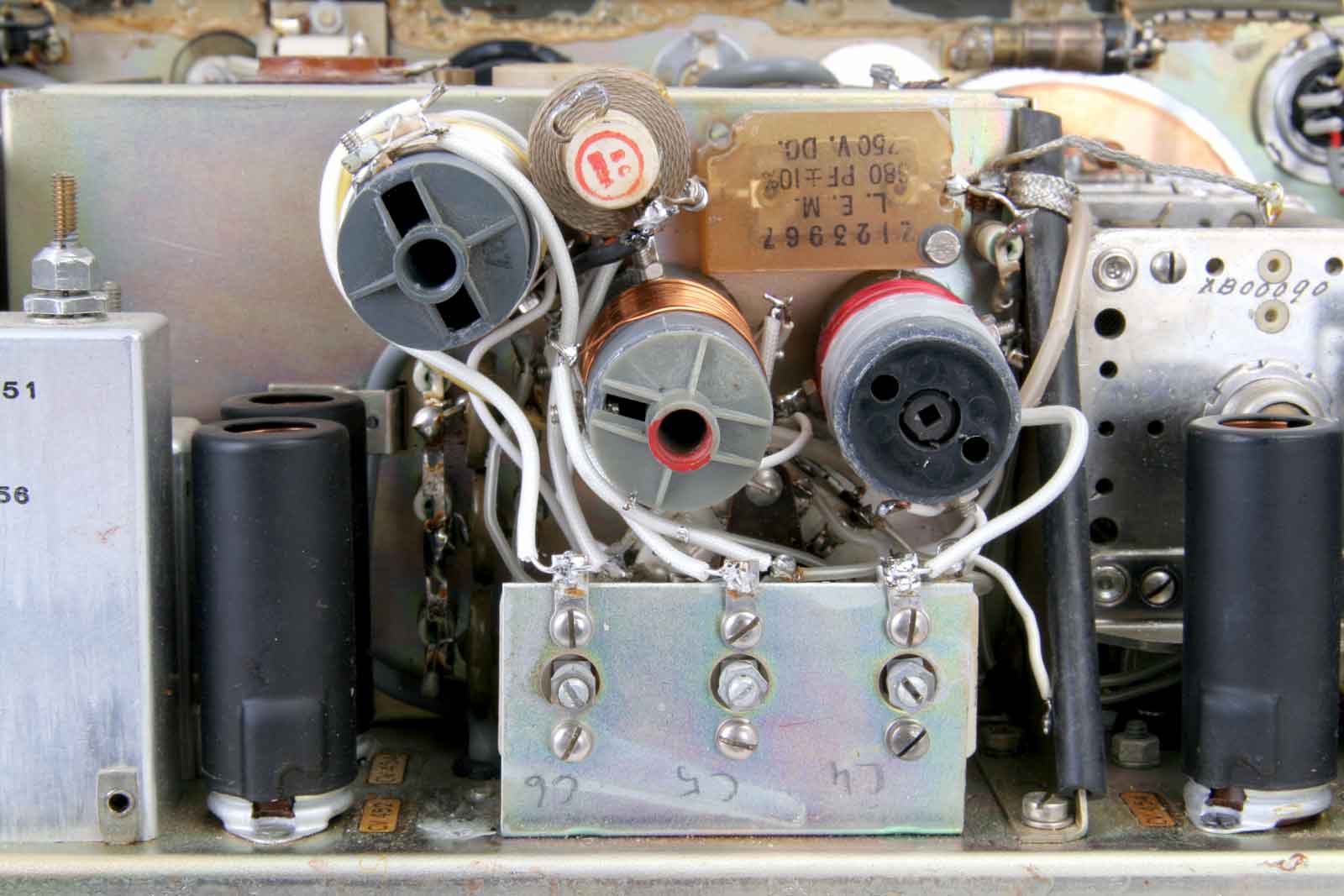

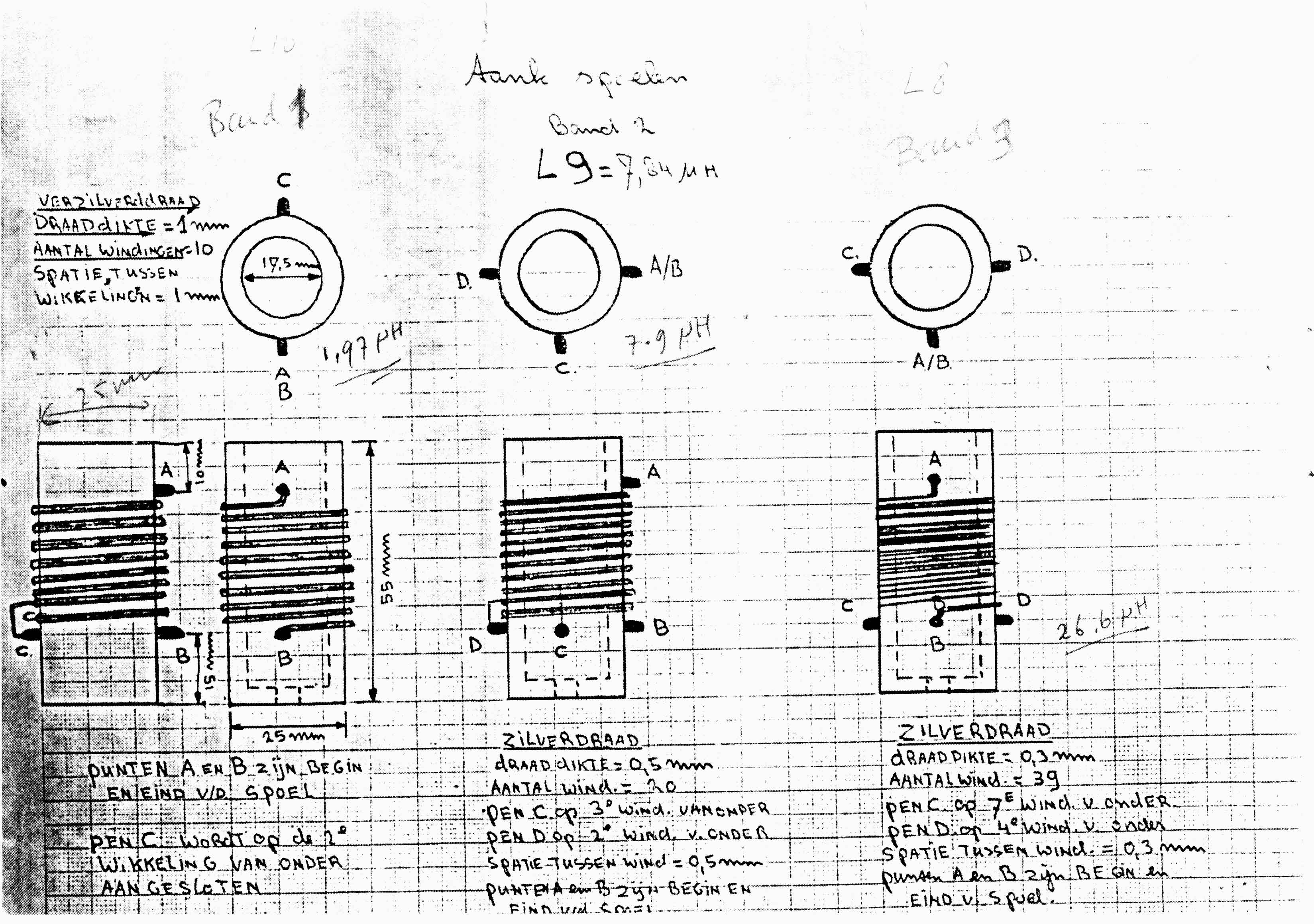

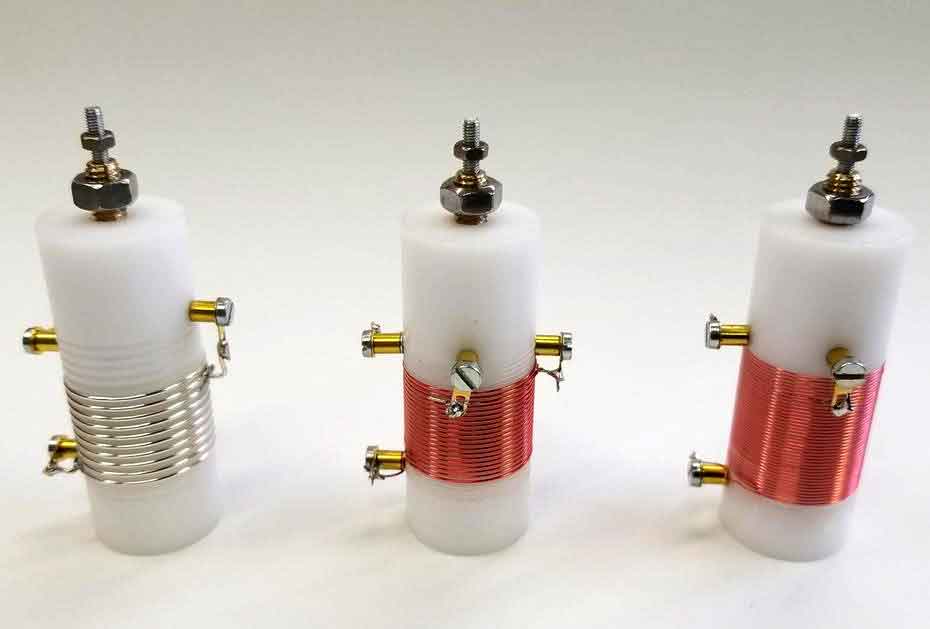

De drie, opnieuw gemaakte tankspoelen. Deze keramische spoelvormen waren gedemilitariseerd, zeer grondig zelfs. Ik heb ze weer van PVC-pijp
nagemaakt waarbij de instelbare kern redelijk lastig was. Ik heb die gemaakt van TV-onderdelen. De afgezaagde spoeldelen passen precies op de PVC-buis.
Probleem was of het allemaal nog in de kast paste, maar dat ging goed.

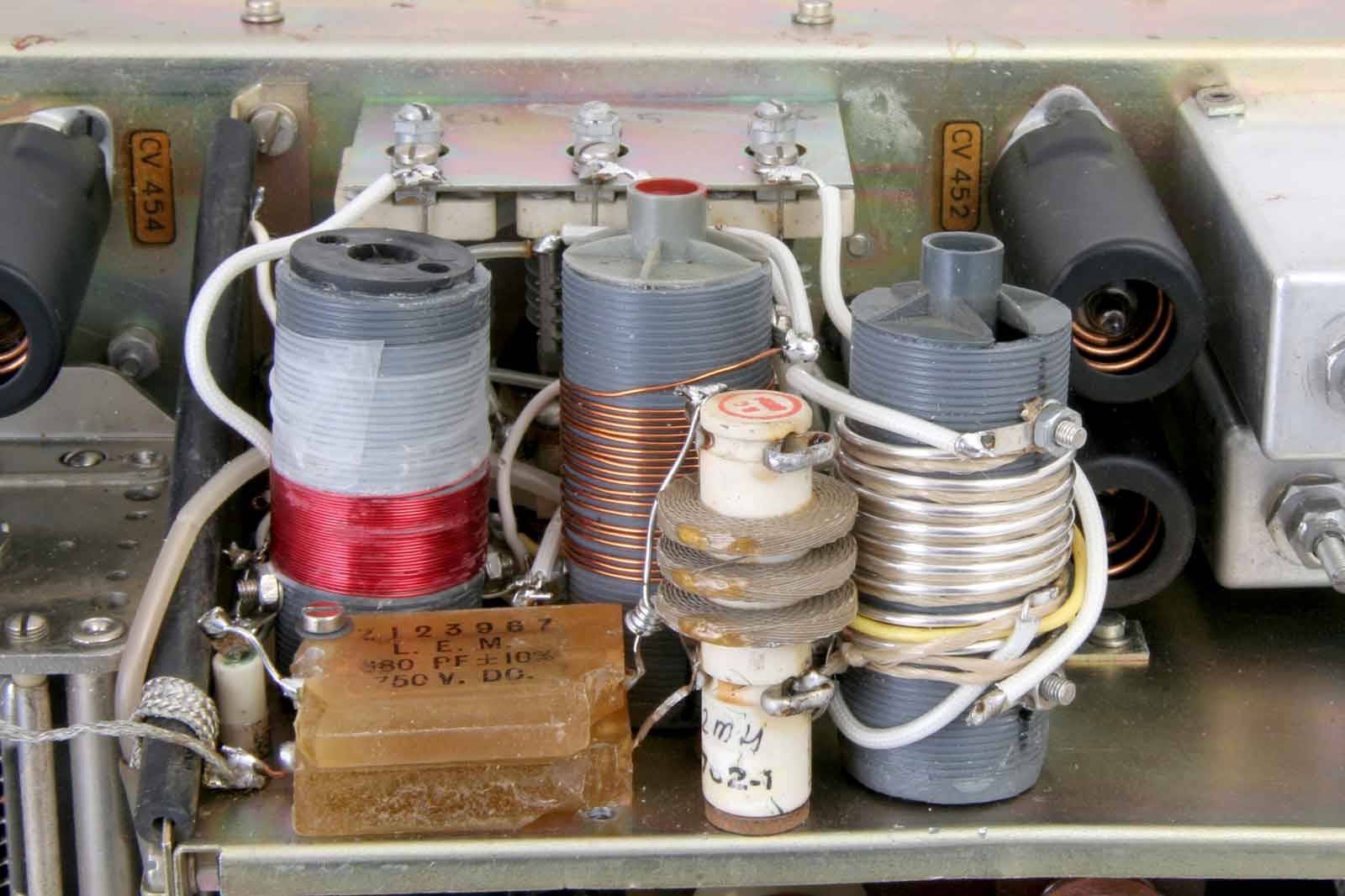

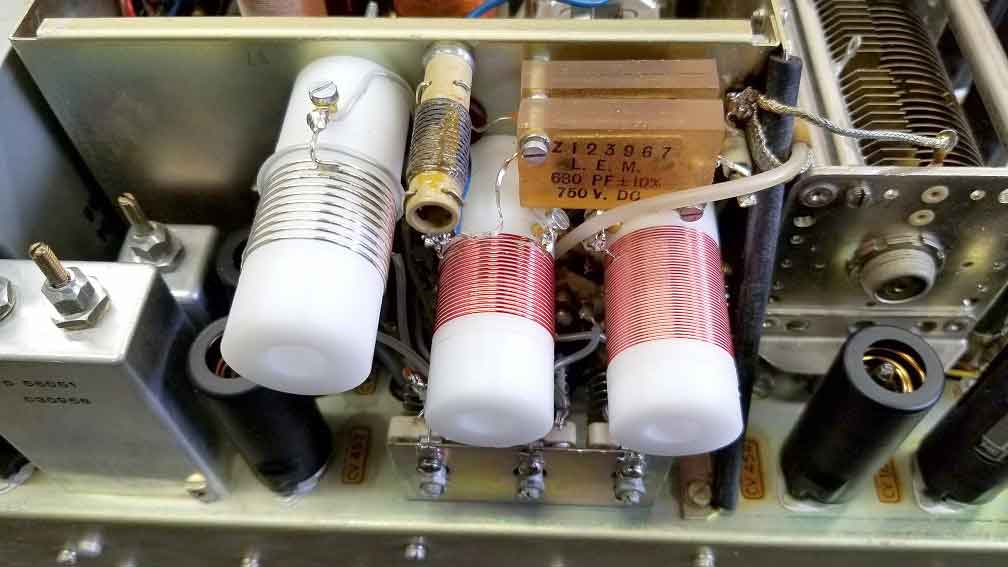

Nogmaals de tankspoelen. Ze zijn niet echt mooi gewikkeld maar werken perfect. Ook de HF-smoorspoel is vervangen door een Amerikaans type.

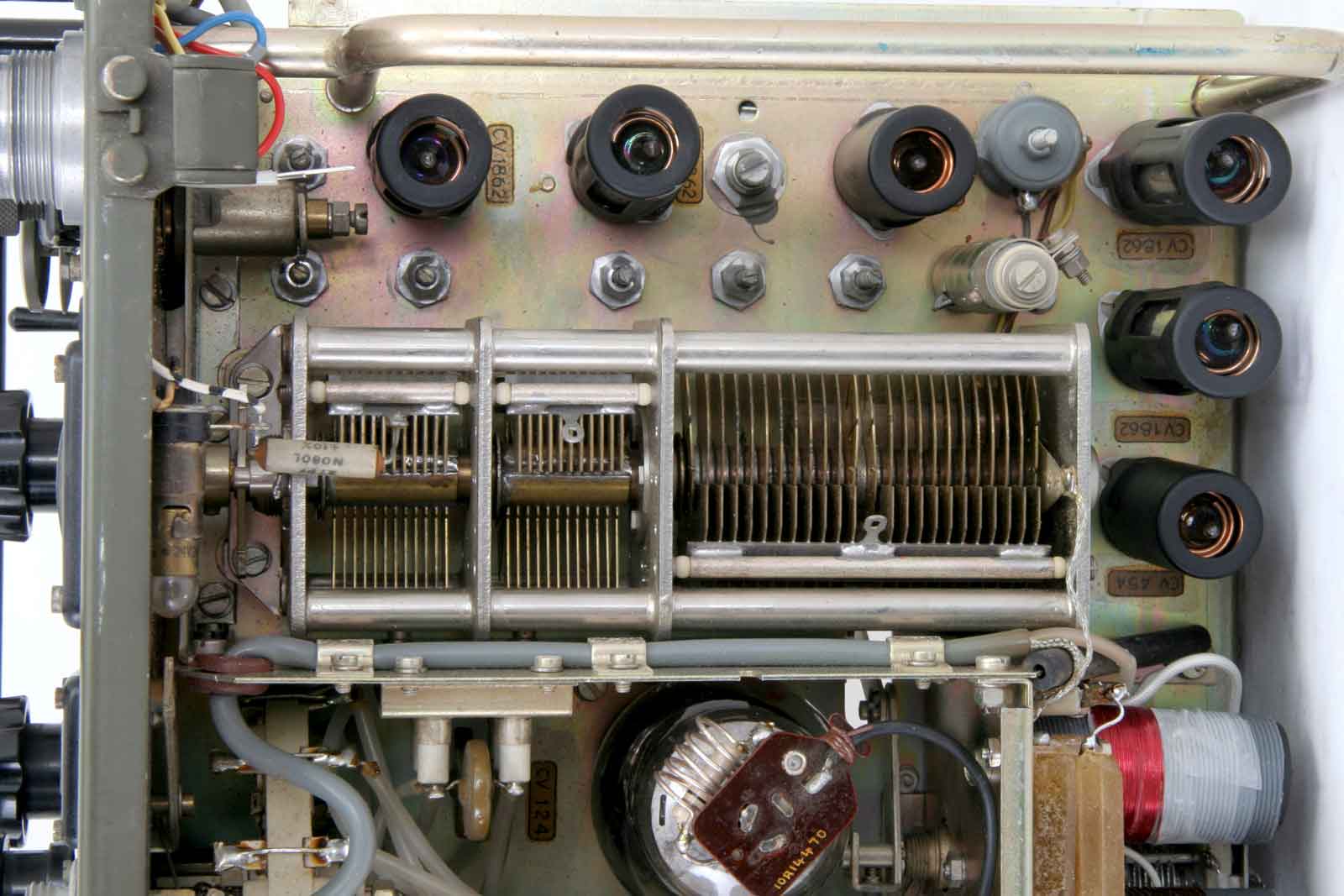

Bovenzijde met de zender-oscillator en buffertrap. Een heel erg mooie afstemcondensator en rechts daarvan het modulator gedeelte.

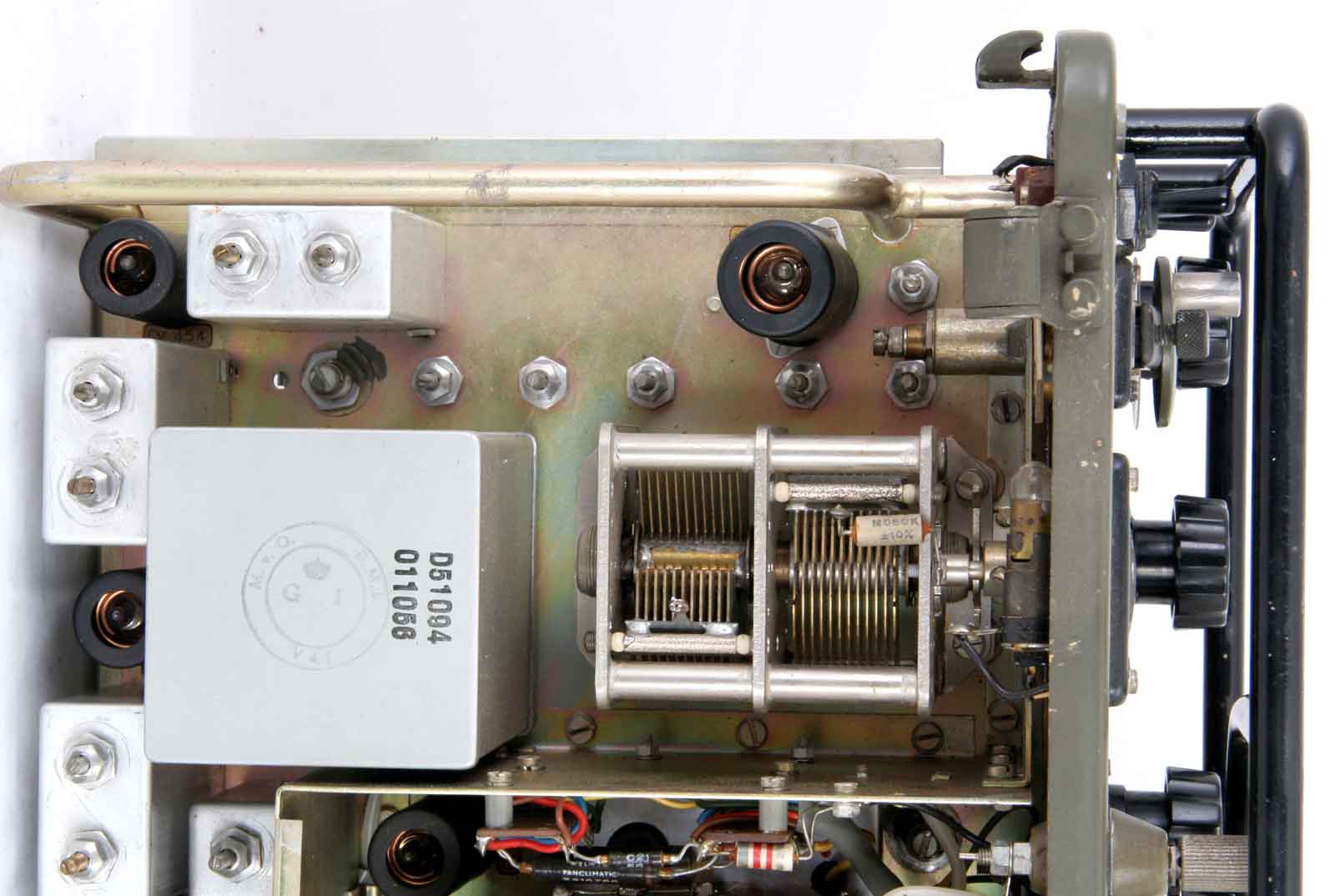

Aan de andere kant bevindt zich de afstemming van de ontvanger. Het vierkante blok is de modulatietrafo.

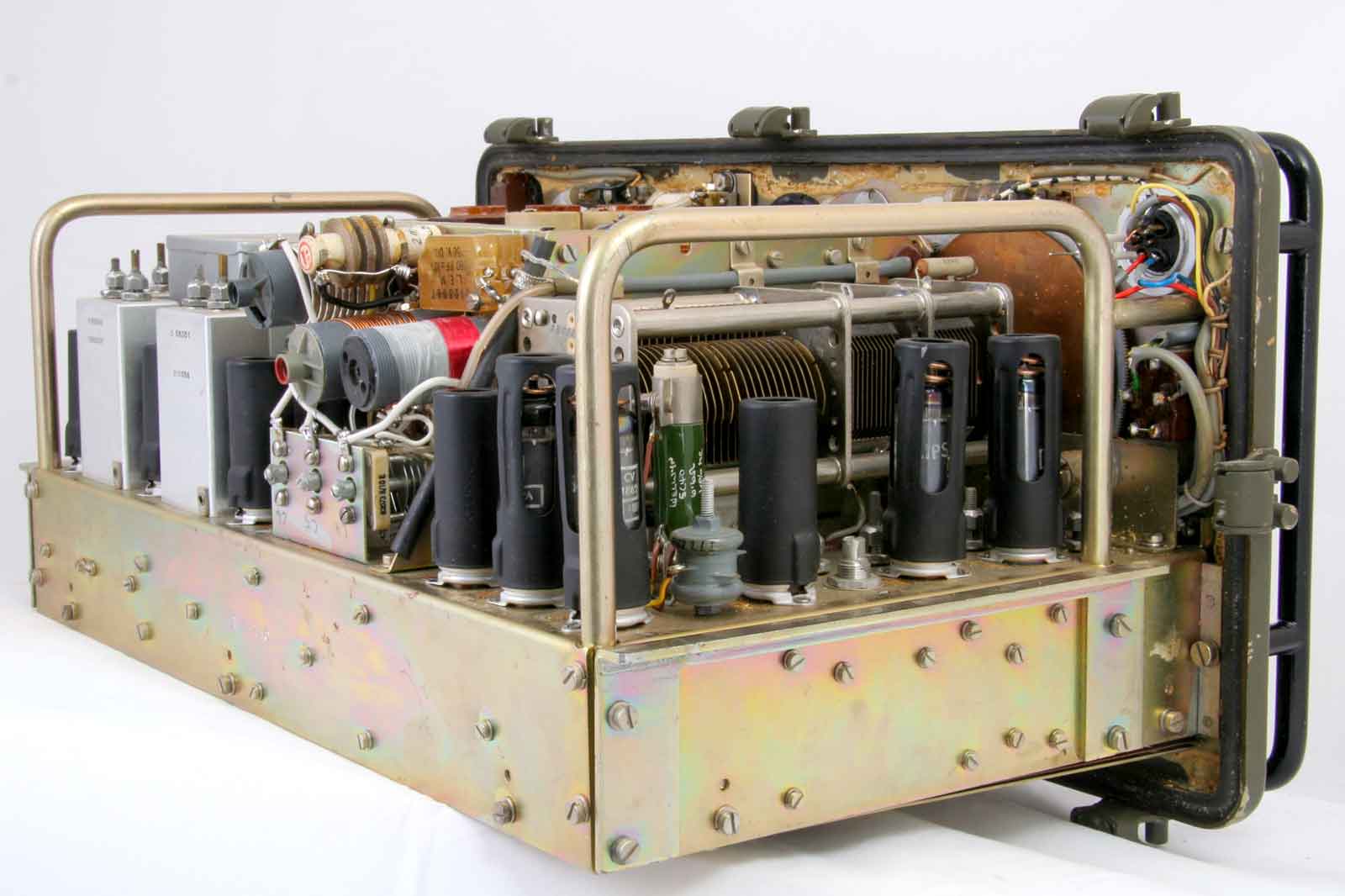

Linkerzijkant met zender-gedeelte.

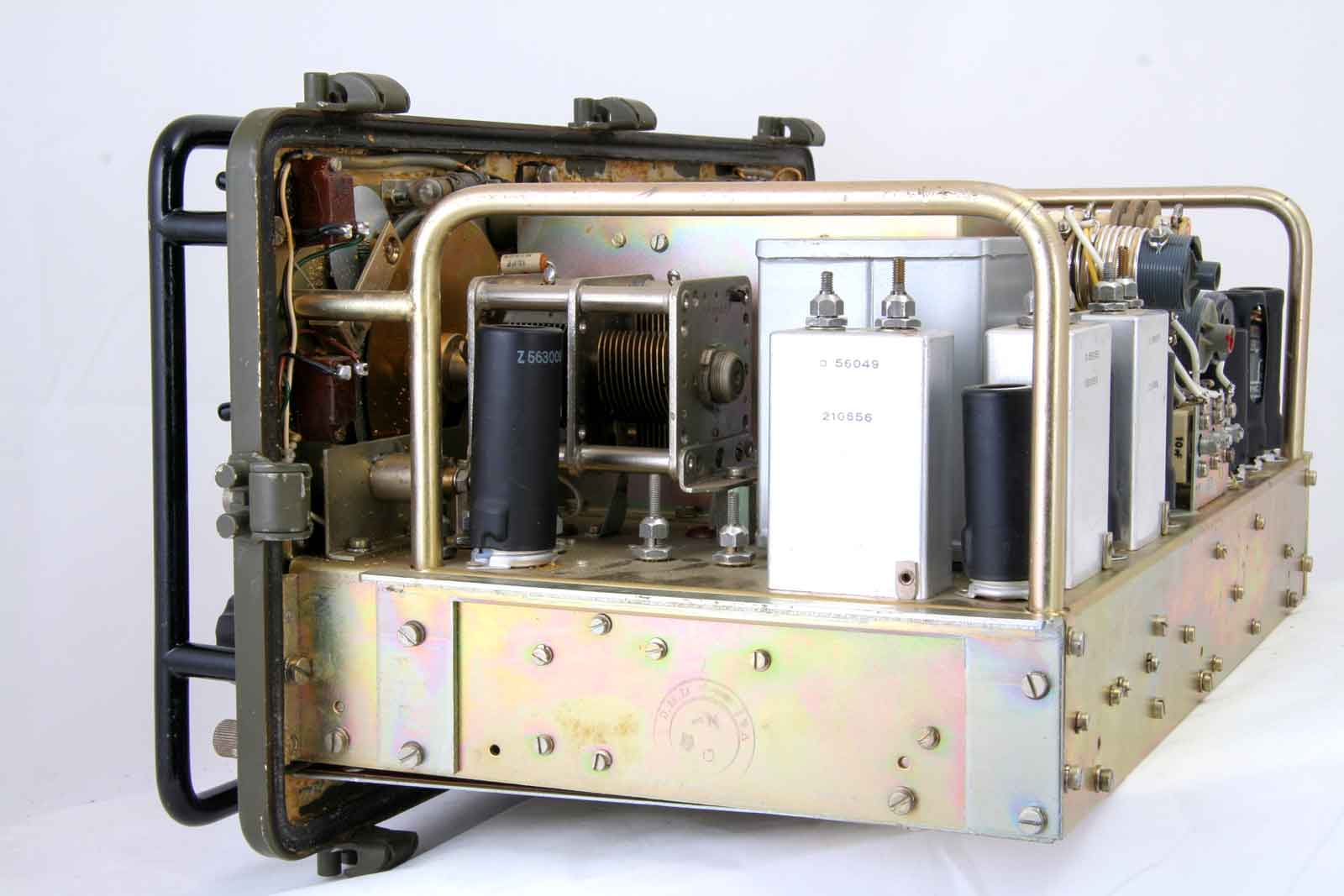

Rechter kant met de ontvanger.

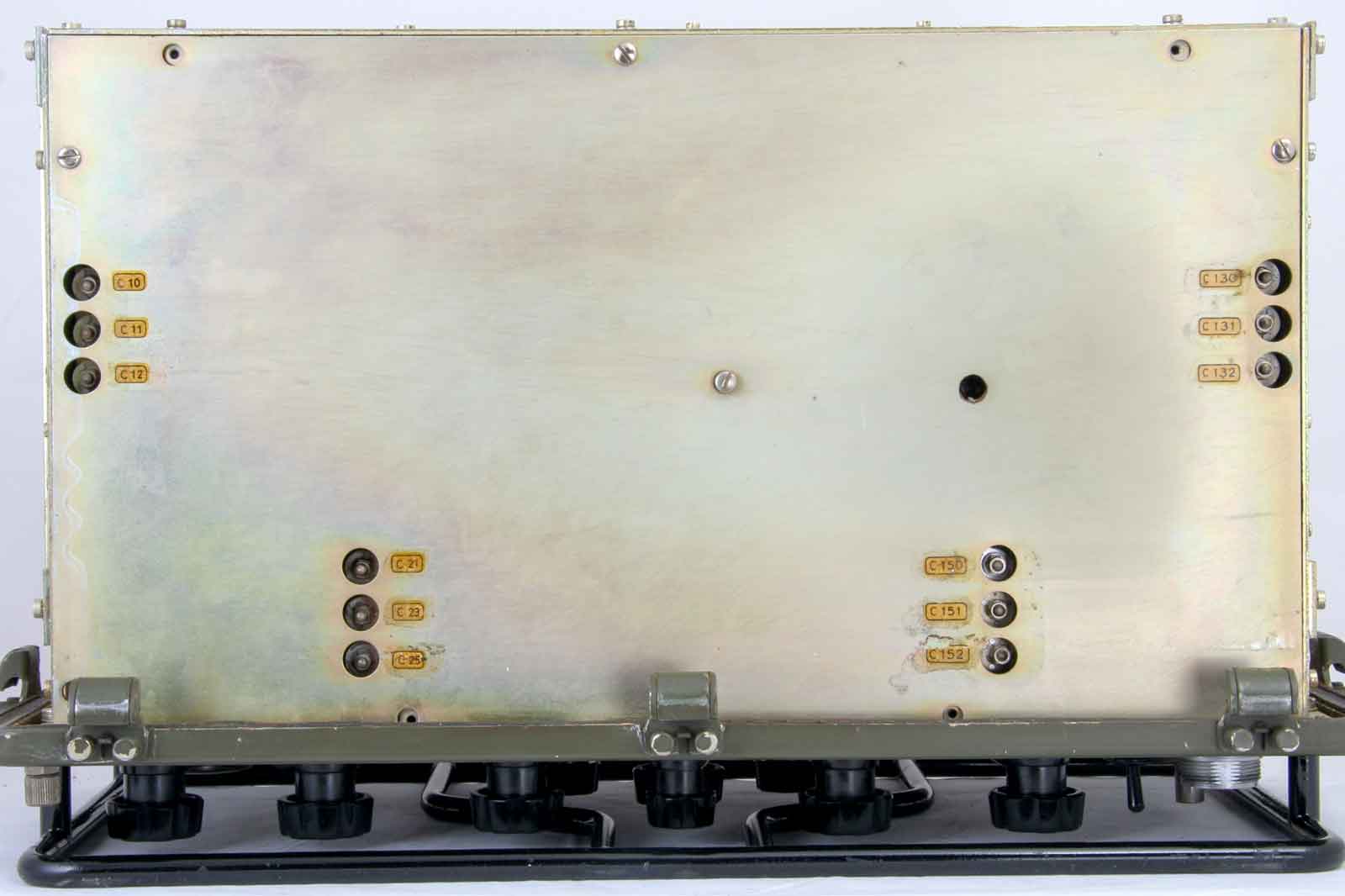

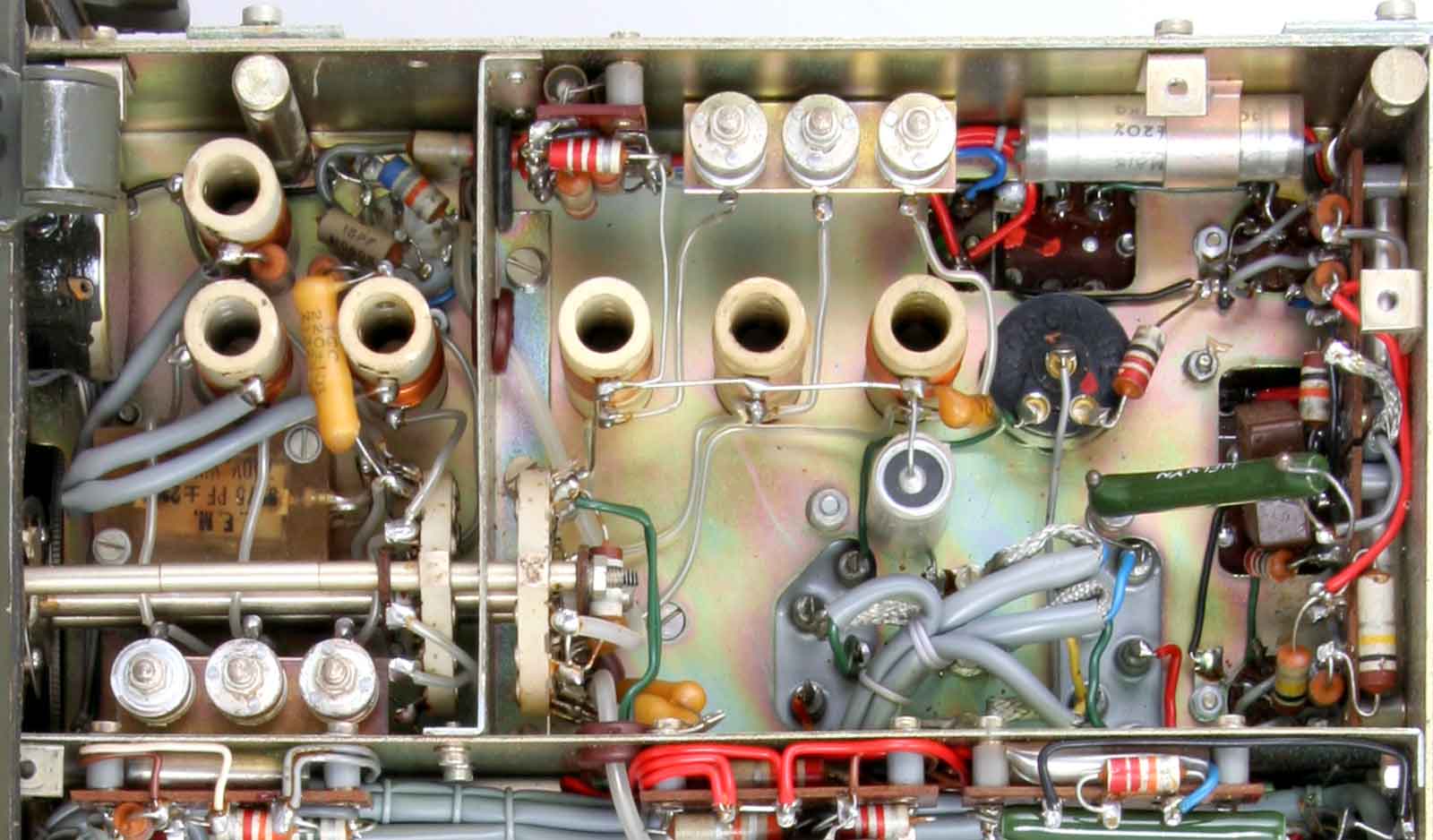

Onderkant met openingen voor de afregeling.

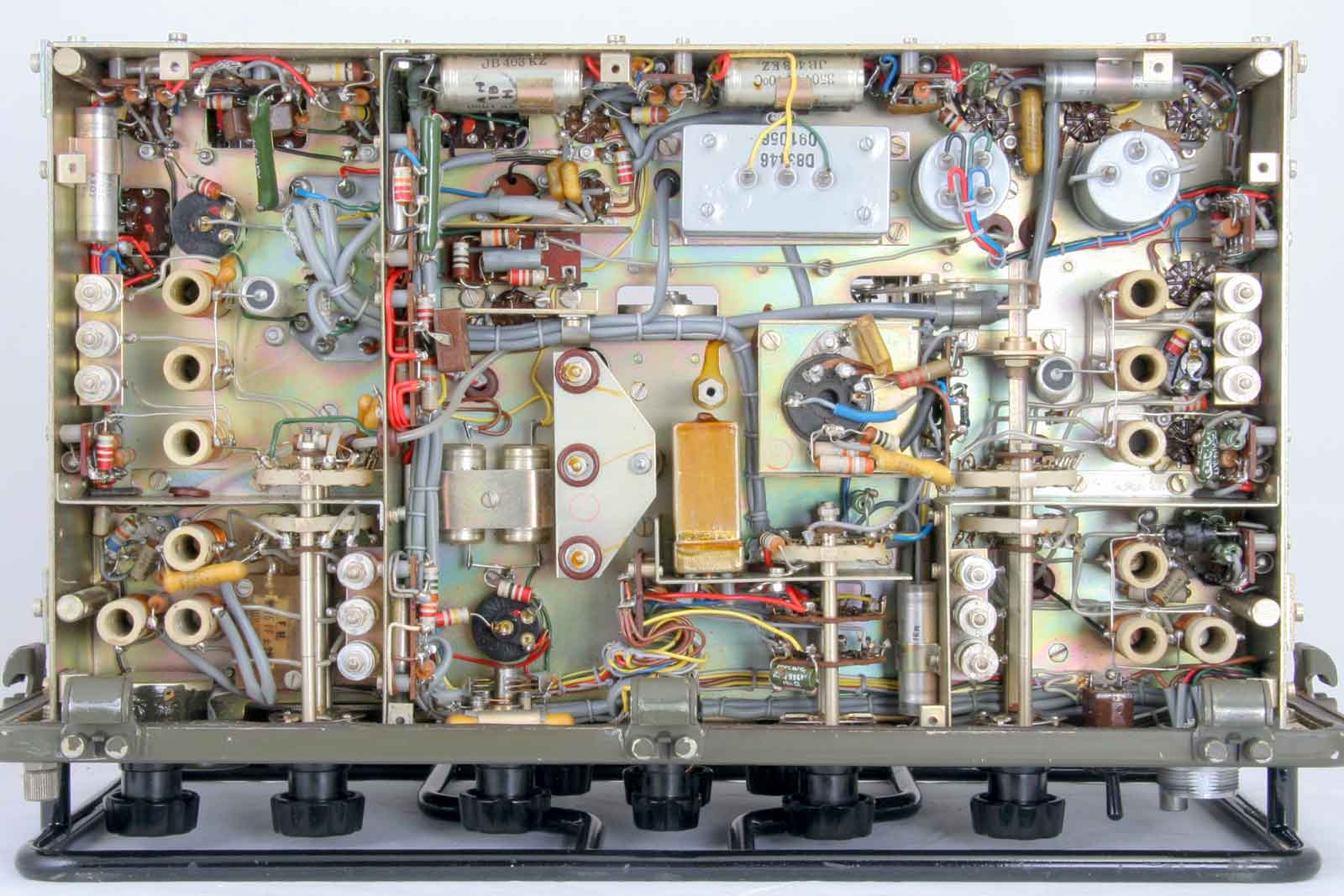

Dit is de het inwendige van dit prachtig gebouwde apparaat van de firma "Van der Heem"

Links onder de oscillator van de ontvanger met daar boven de HF-versterker.

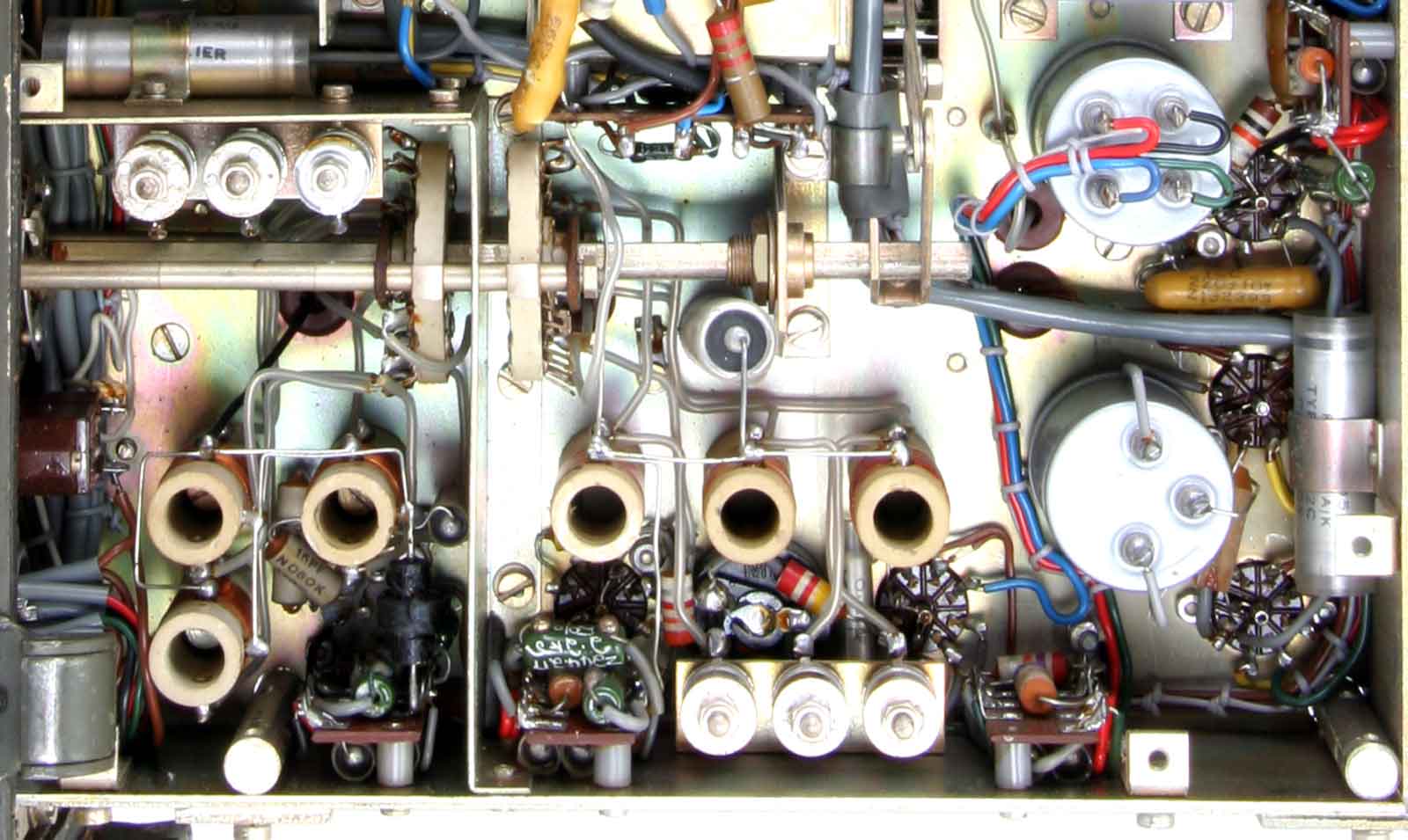

De oscillator van de zender en daarboven de buffertrap.

Op bovenstaande foto de buisvoet van de eindbuis. Links daarvan, met de drie schroeven, de antenne aanpassing "FIJN" .

De zender en de ontvanger werken na een uitgebreide afregeling weer uiterst tevredenstellend. Zelfs de modulatie, waar over
veel werd geklaagd, is goed. Ik kan zelfs meer dan 100 % moduleren, niet dat het er mooier van wordt, maar het kan.

BEGIN VAN DE PAGINA.





-3- VOEDINGSEENHEID DY-3030/GRC-3030.

De voeding is bekend als de DY-3030/GRC3030 en weegt 16 kg. De eenheid bestaat hoofdzakelijk uit twee dynamotors
en wat besturingselectronica en filters.
De voeding maakt redelijk veel herrie, het is dan ook aan te bevelen een netvoeding te gebruiken wanneer men de set thuis eens wil
gebruiken.

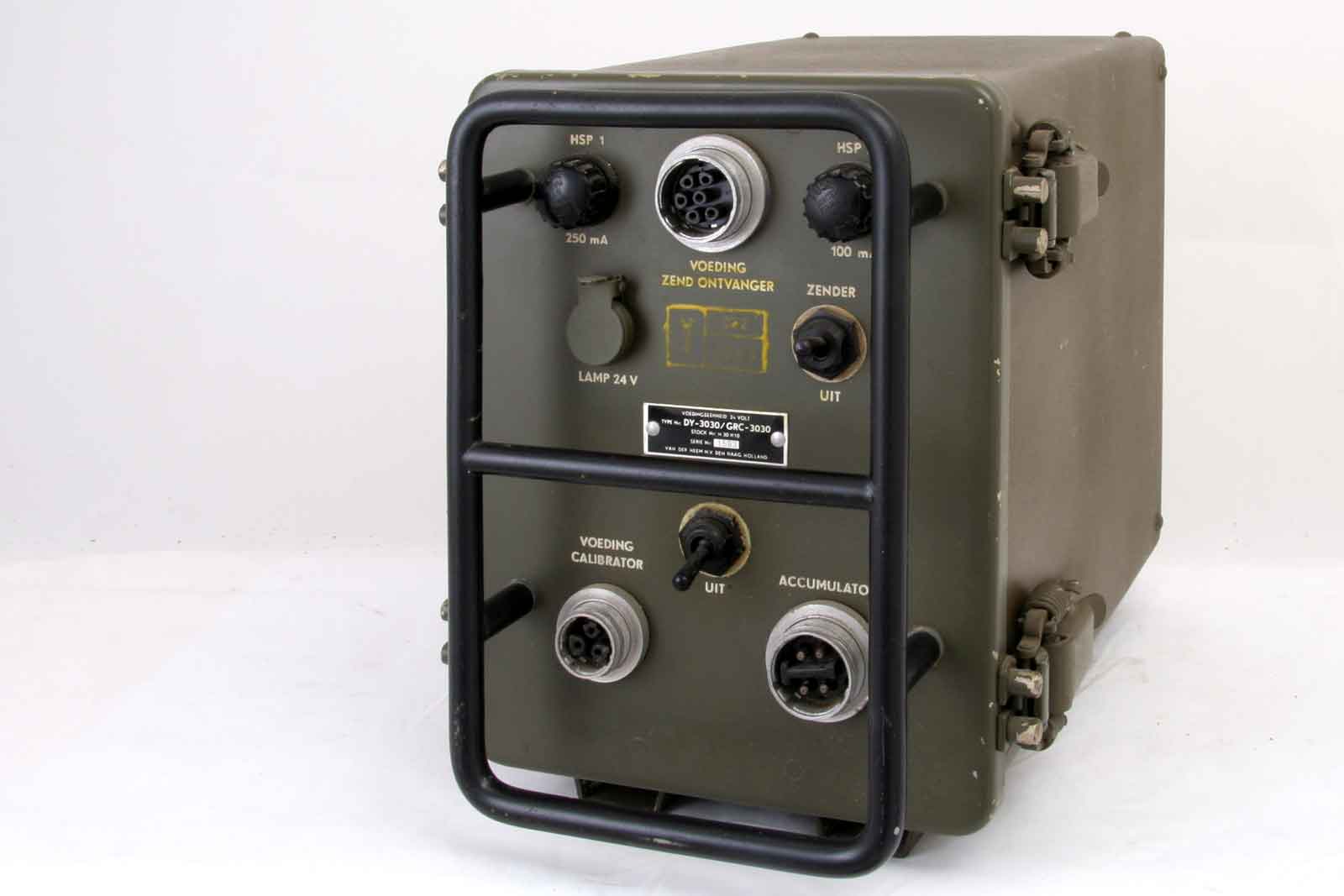

Totaalaanzicht van de DY3030, de afmetingen zijn hoogte 235 mm, breedte 195 mm en diepte 295 mm.

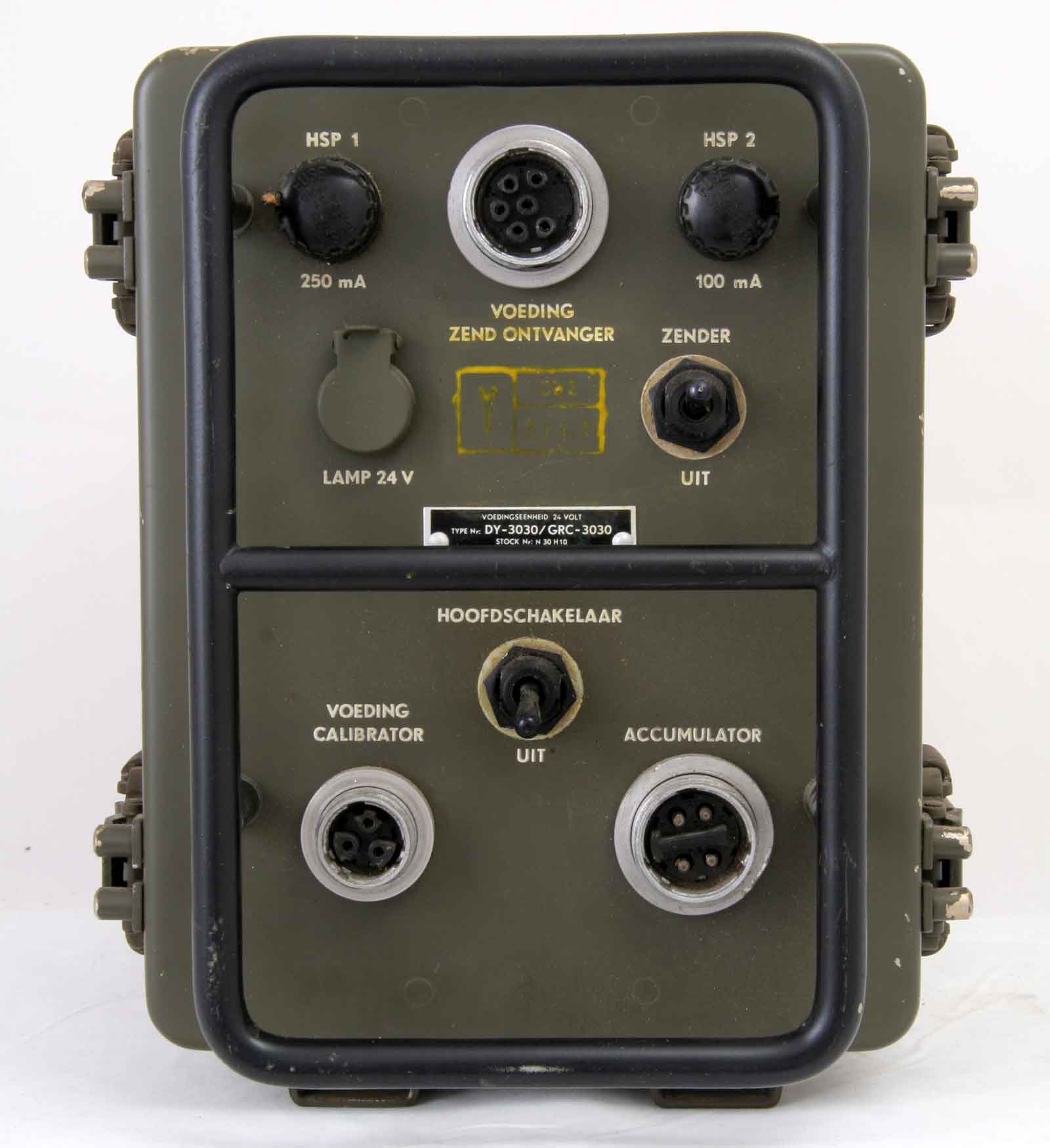

Vooraanzicht met de hoofdaansluiting voor de 24 Volts accumulator, de voeding van de calibrator.
Boven de voedingsplug van de zender/ontvanger met bijbehorende zekeringen. Verder is er nog
een aansluiting voor een 24 V. lamp. Om het lawaai wat te beperken is de dynamotor voor de zender
met een aparte schakelaar uit te schakelen.

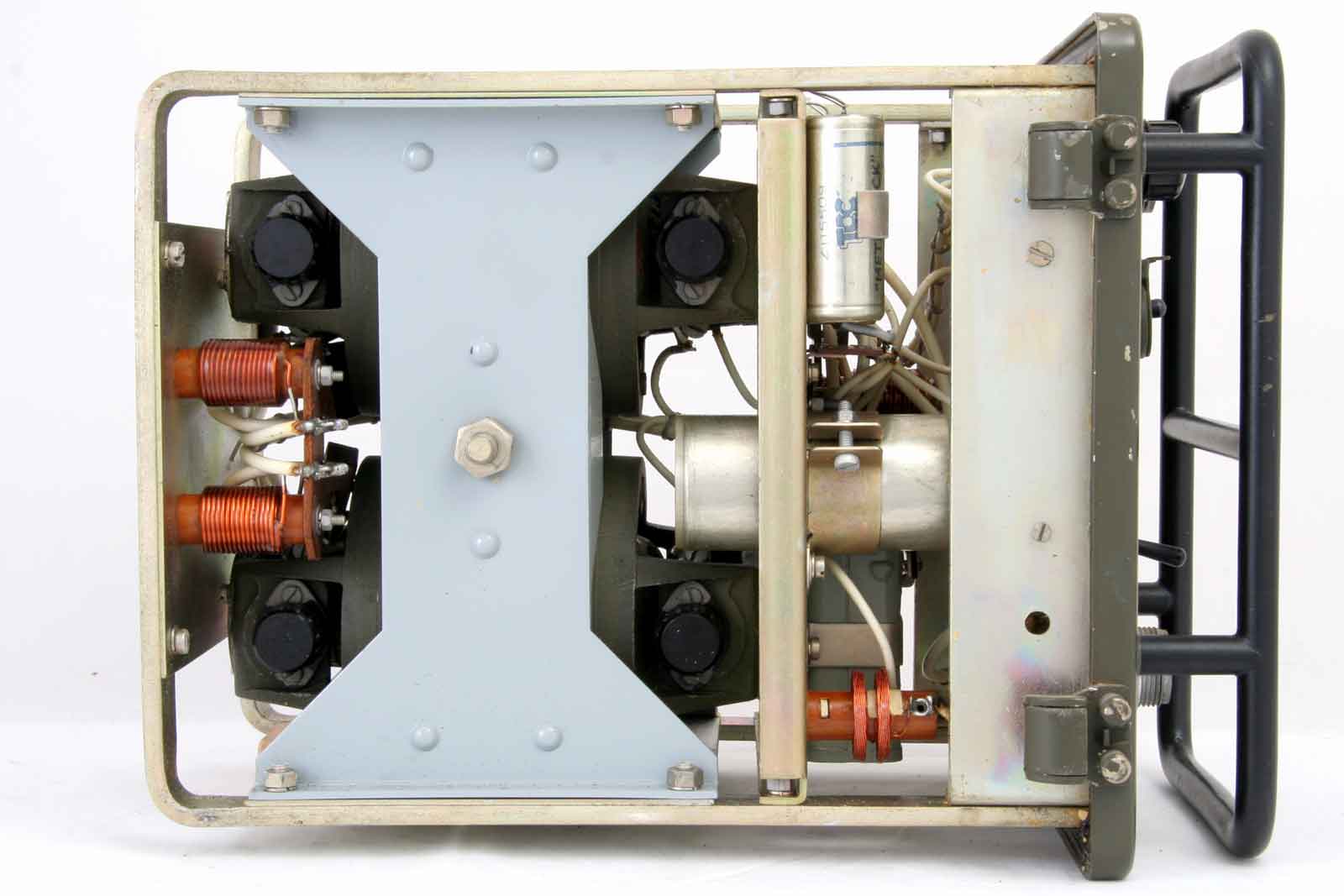

De linkerkant, de vele spoeltjes dienen er voor om de storingen van de dynamotoren te onderdrukken.

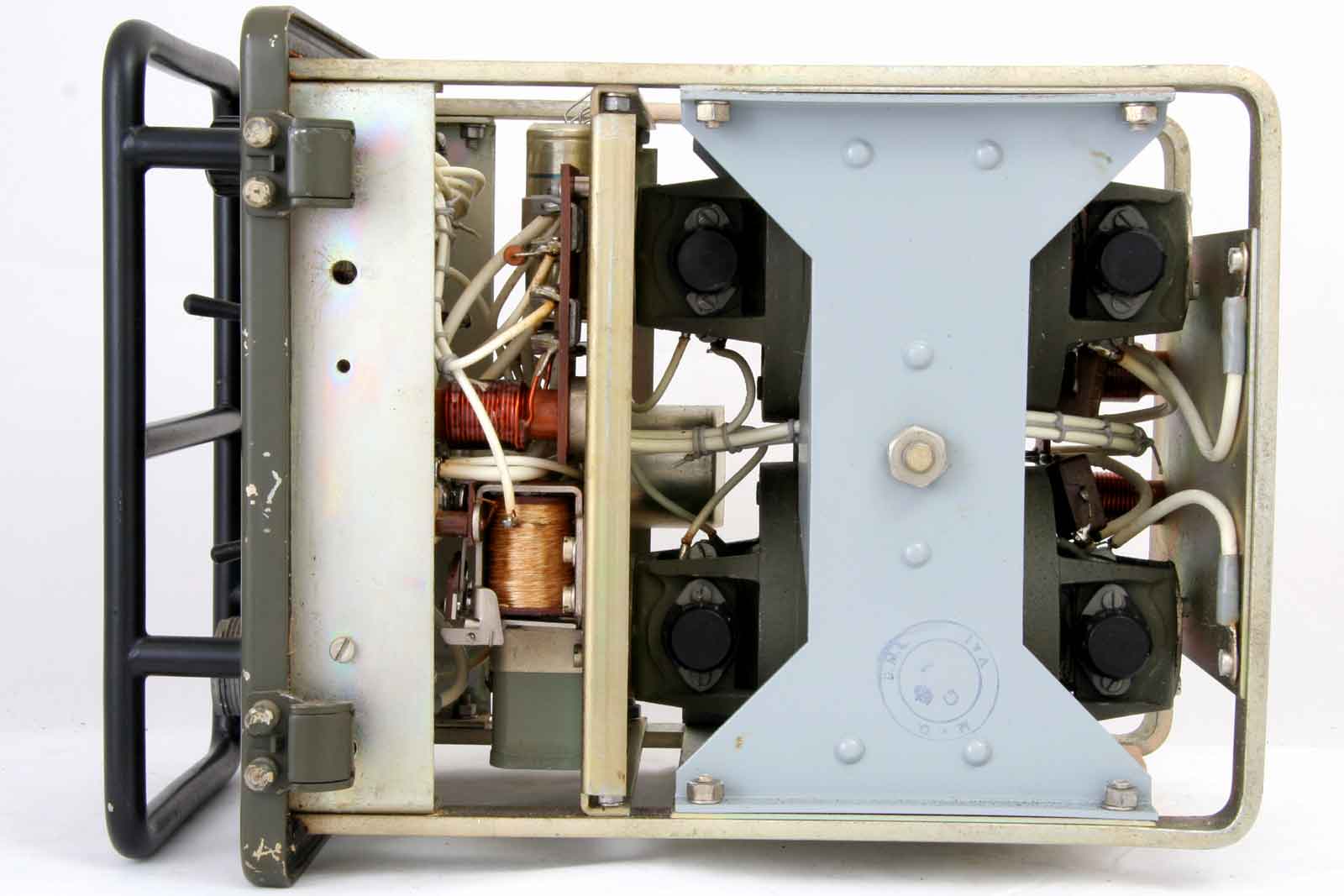

De rechter kant.

Dit is de bovenkant met de 275 Volt voeding.

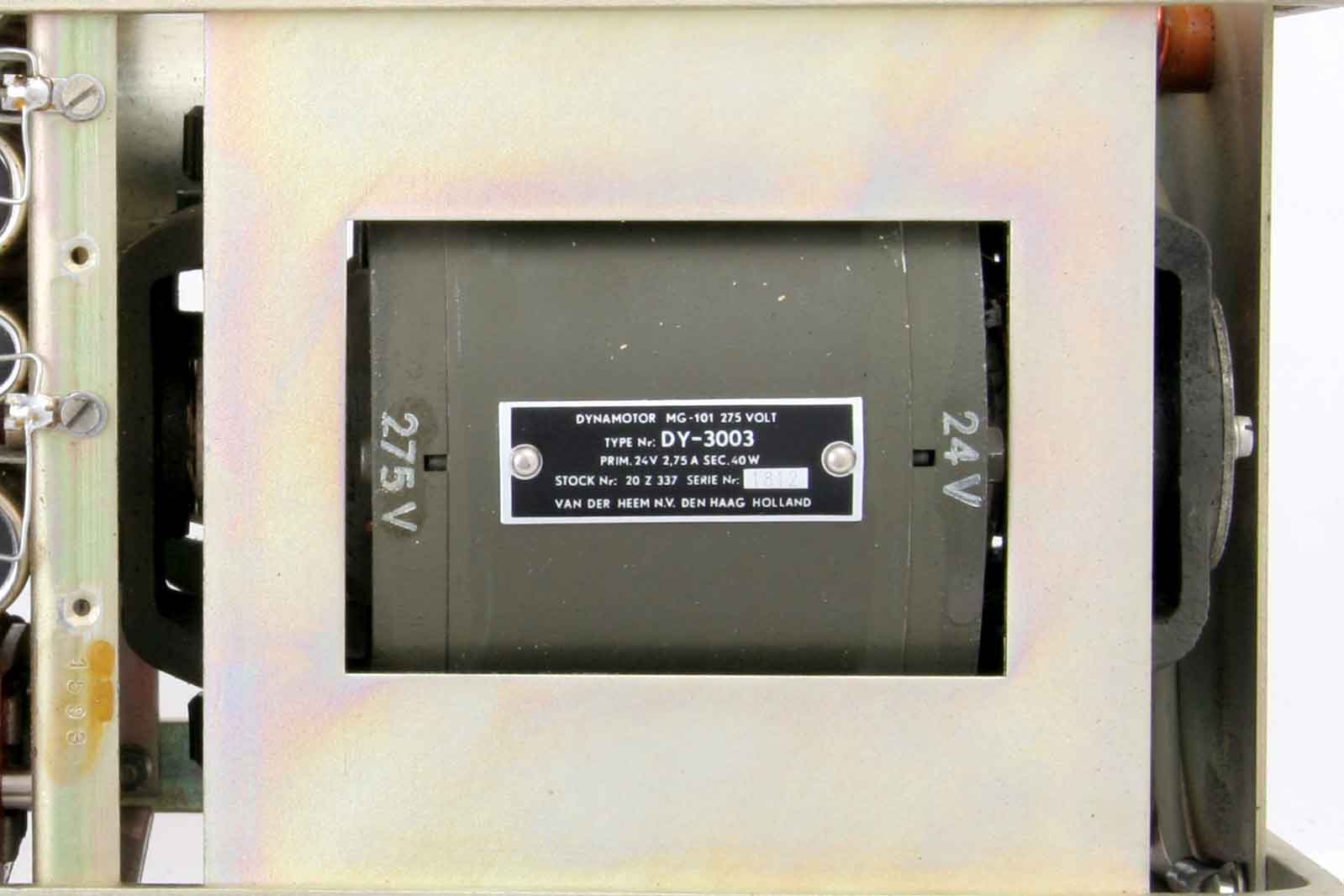

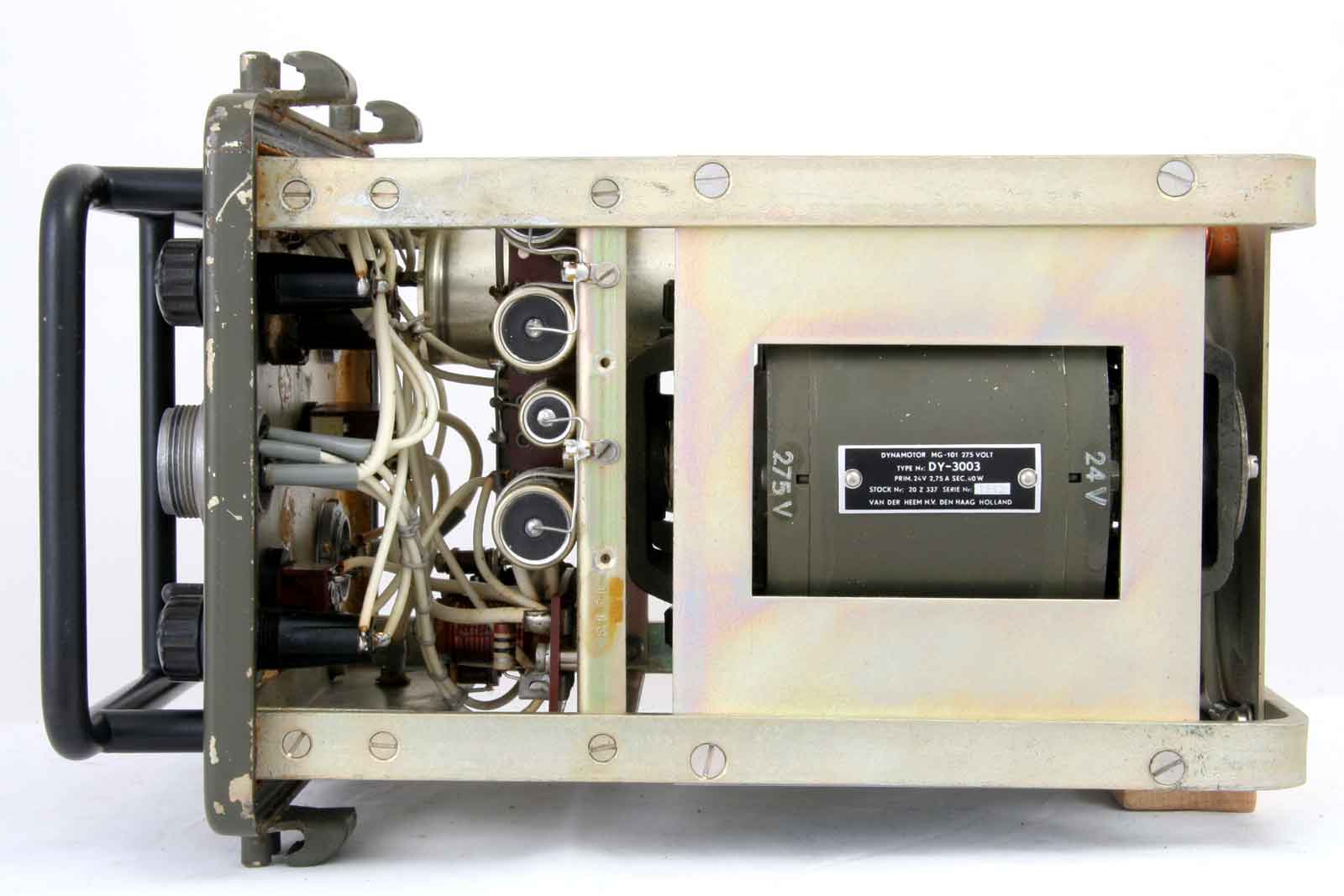

Dynamotor type DY-3003 voor 275 Volt.

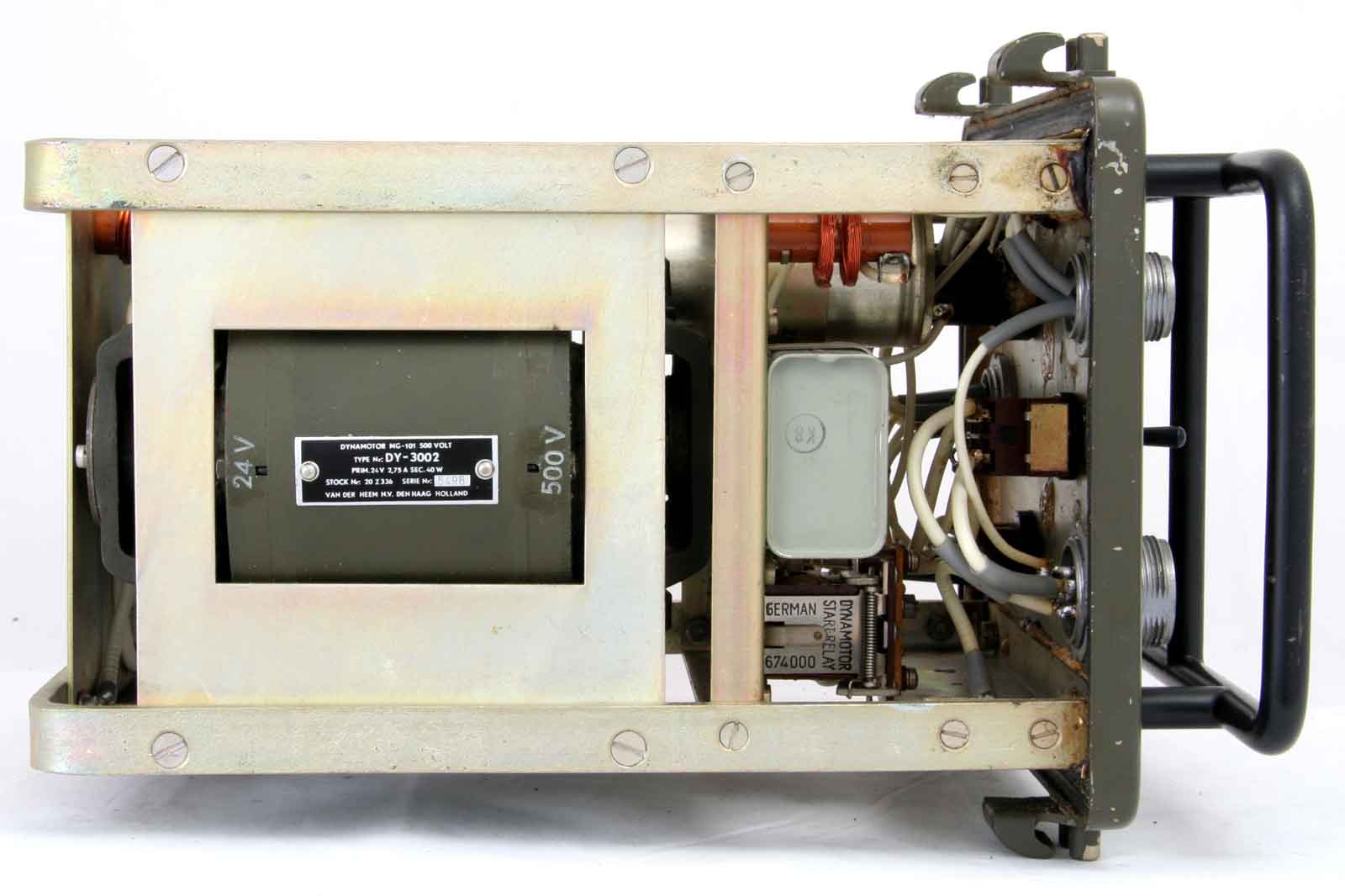

De onderkant met de zendervoeding.

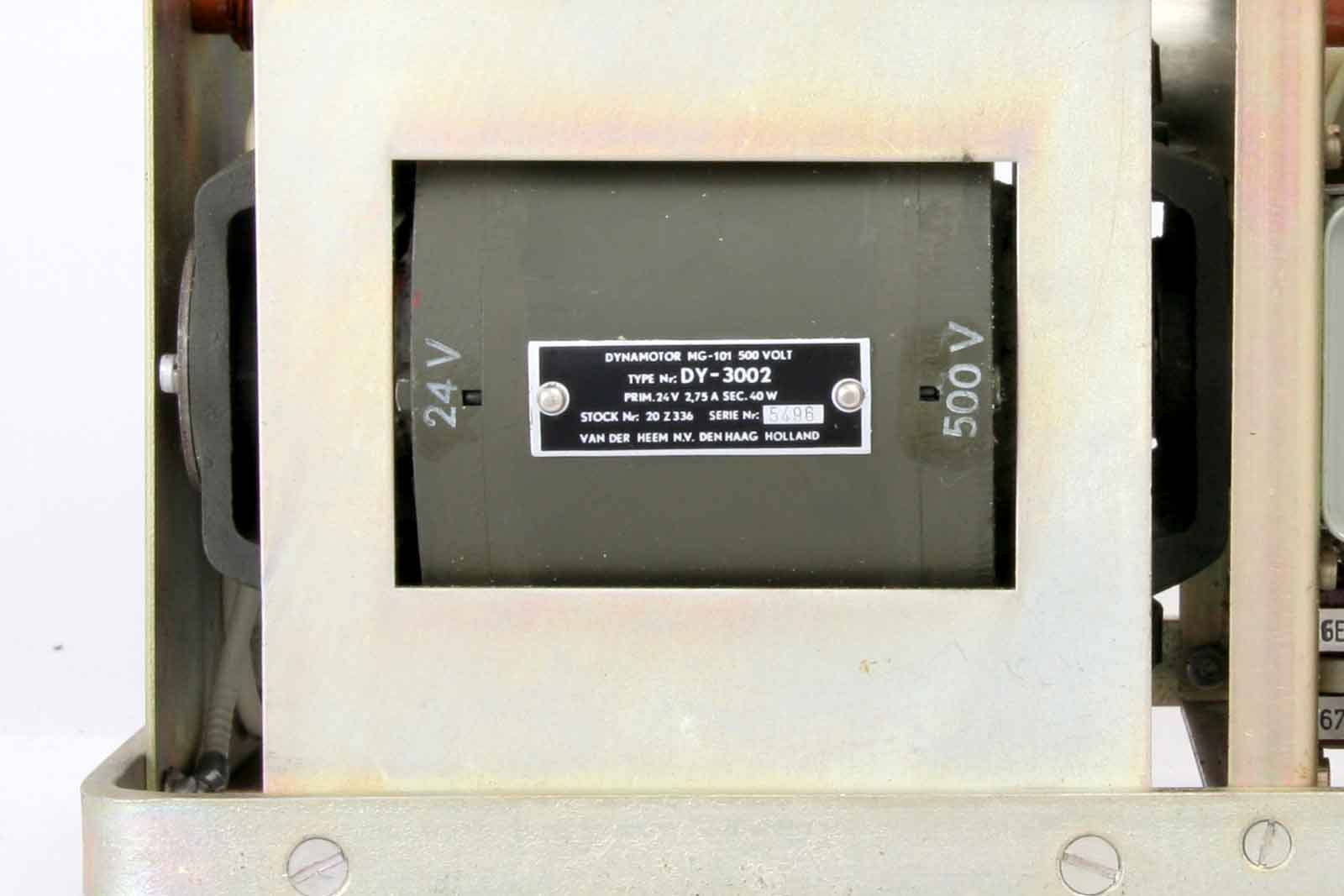

Dit is de DY-3002 voor 500 Volt.

BEGIN VAN DE PAGINA.





-4- KRISTAL-IJKOSCILLATOR SG-3007/GRC-3030.

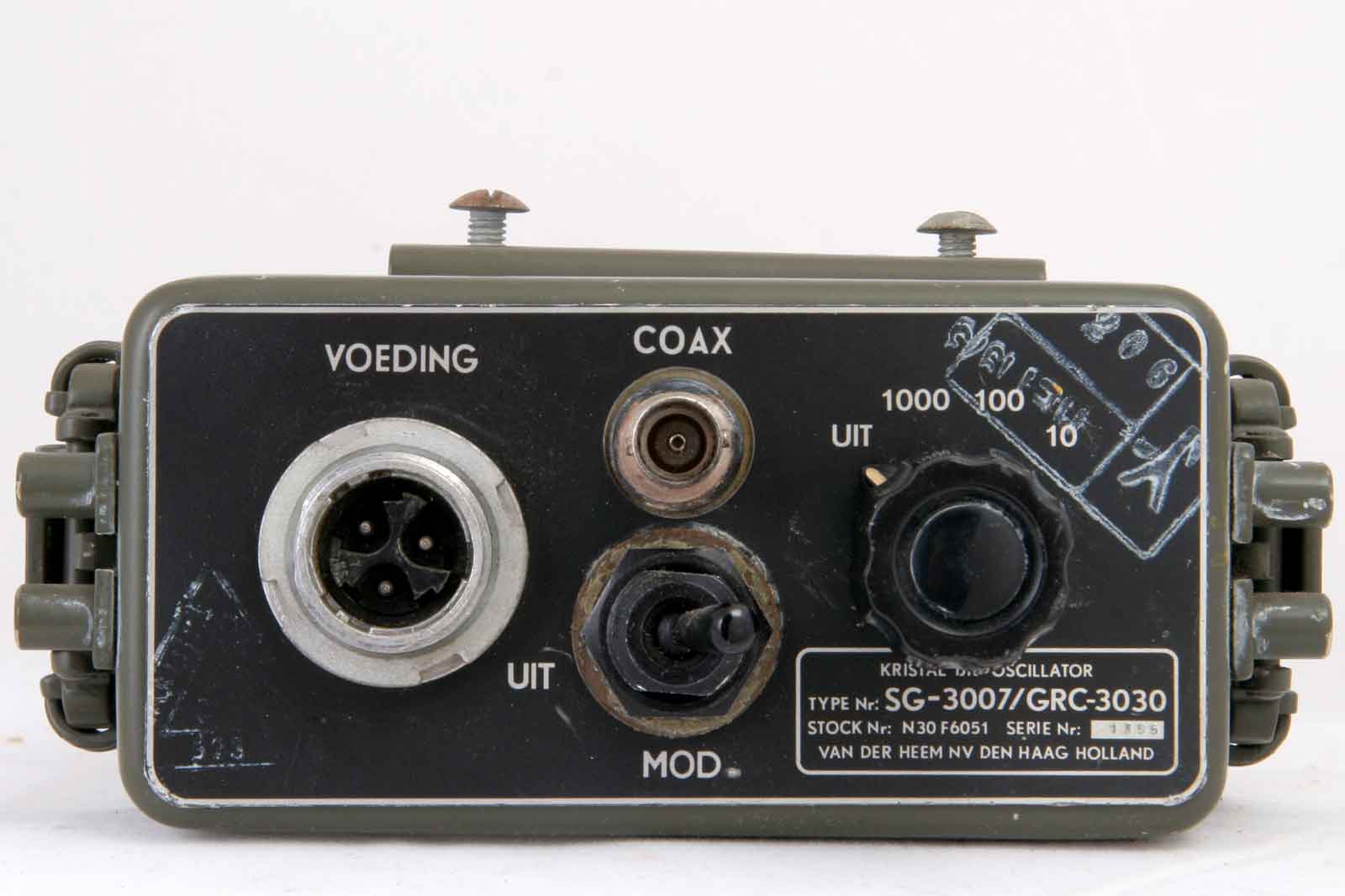

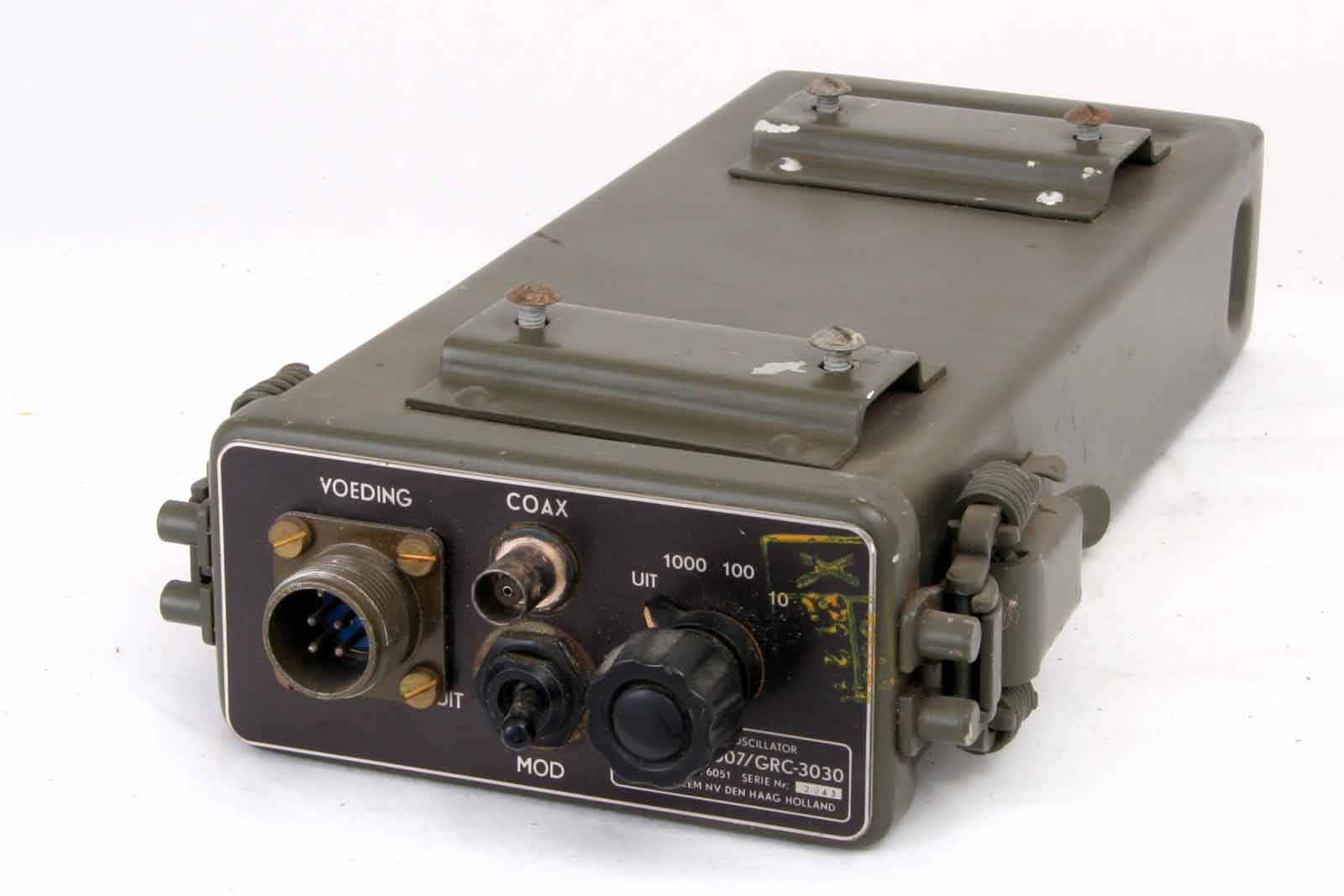

De ijk-oscillator, SG-3007/GRC3030.

Ook dit apparaat was gedemilitariseerd. De totale onzin, maar het was niet anders. Alle buisvoeten in de prak.

Ze staan nu weer stram in de houding.

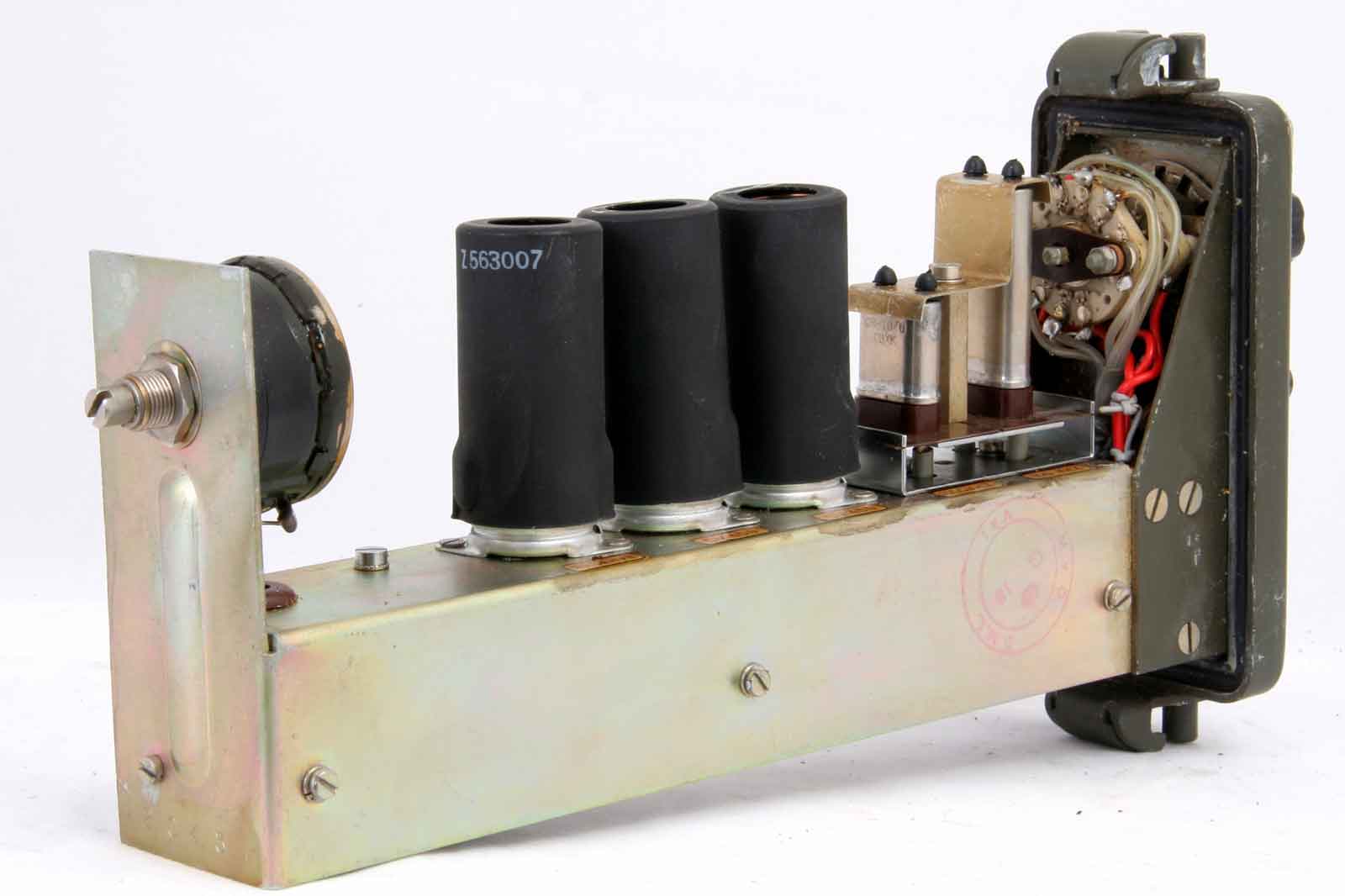

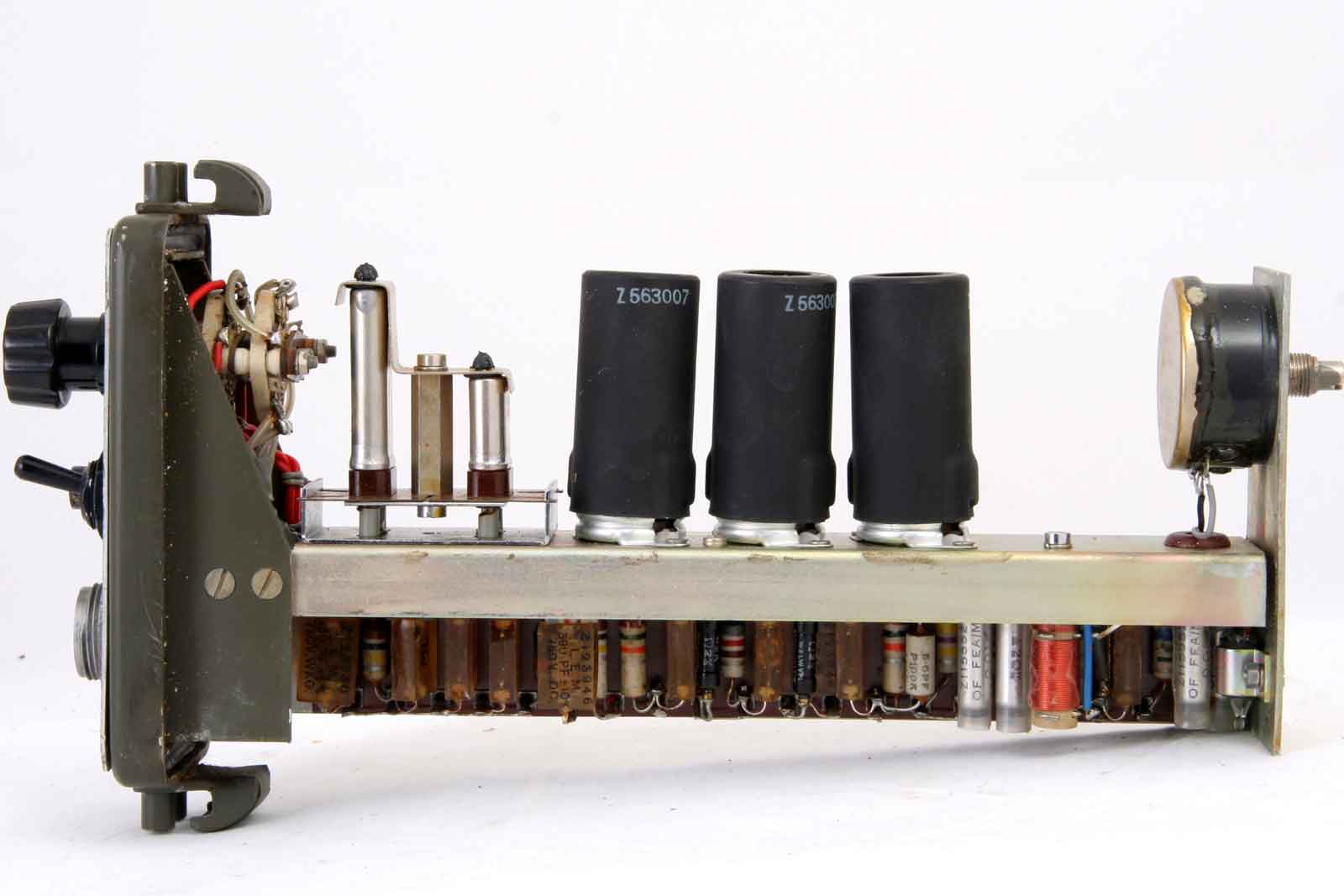

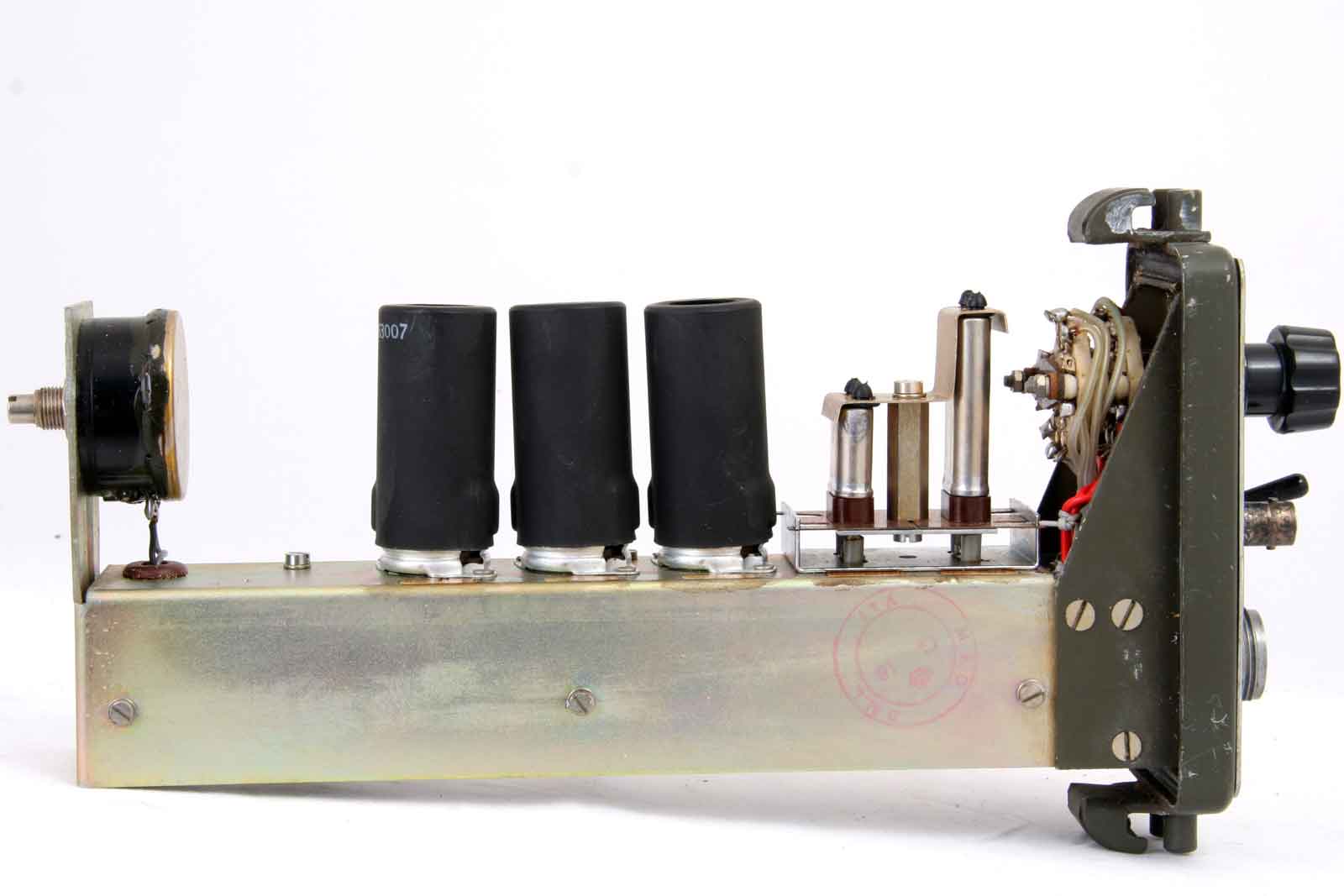

De andere kant.

Een instel-potmeter op de achterkant

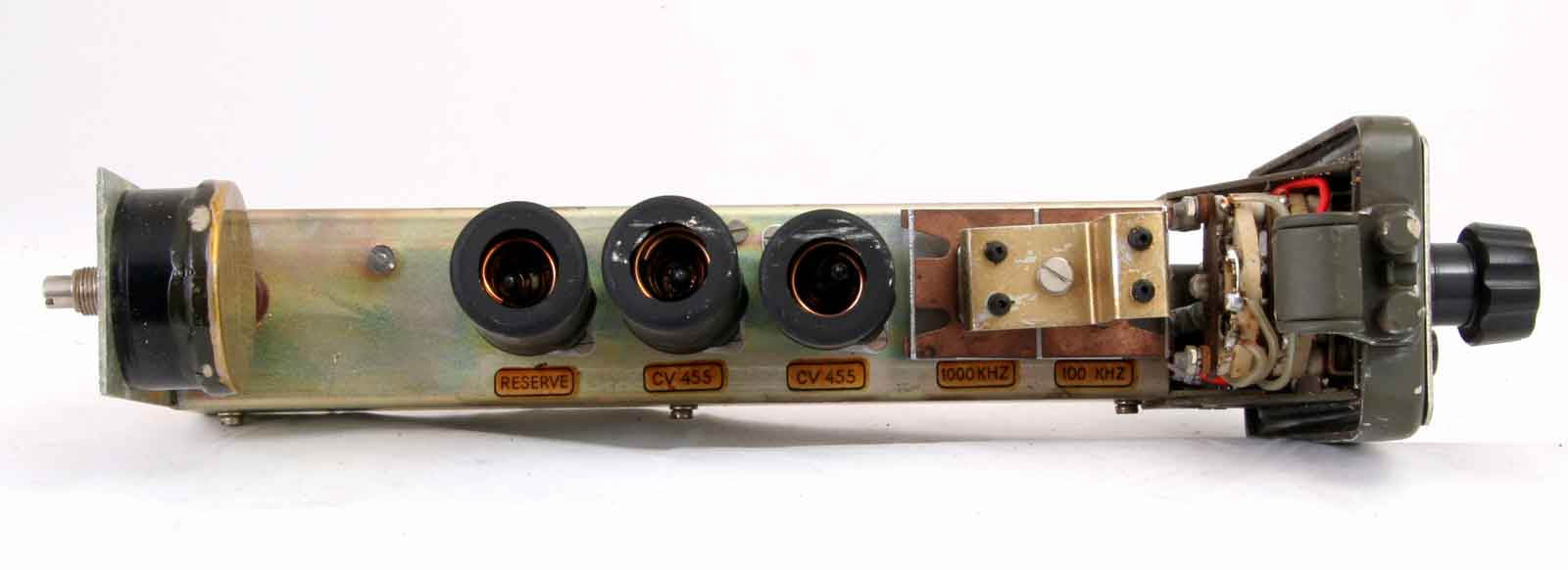

Bovenaanzicht, de meest linkse buis is de reservebuis.

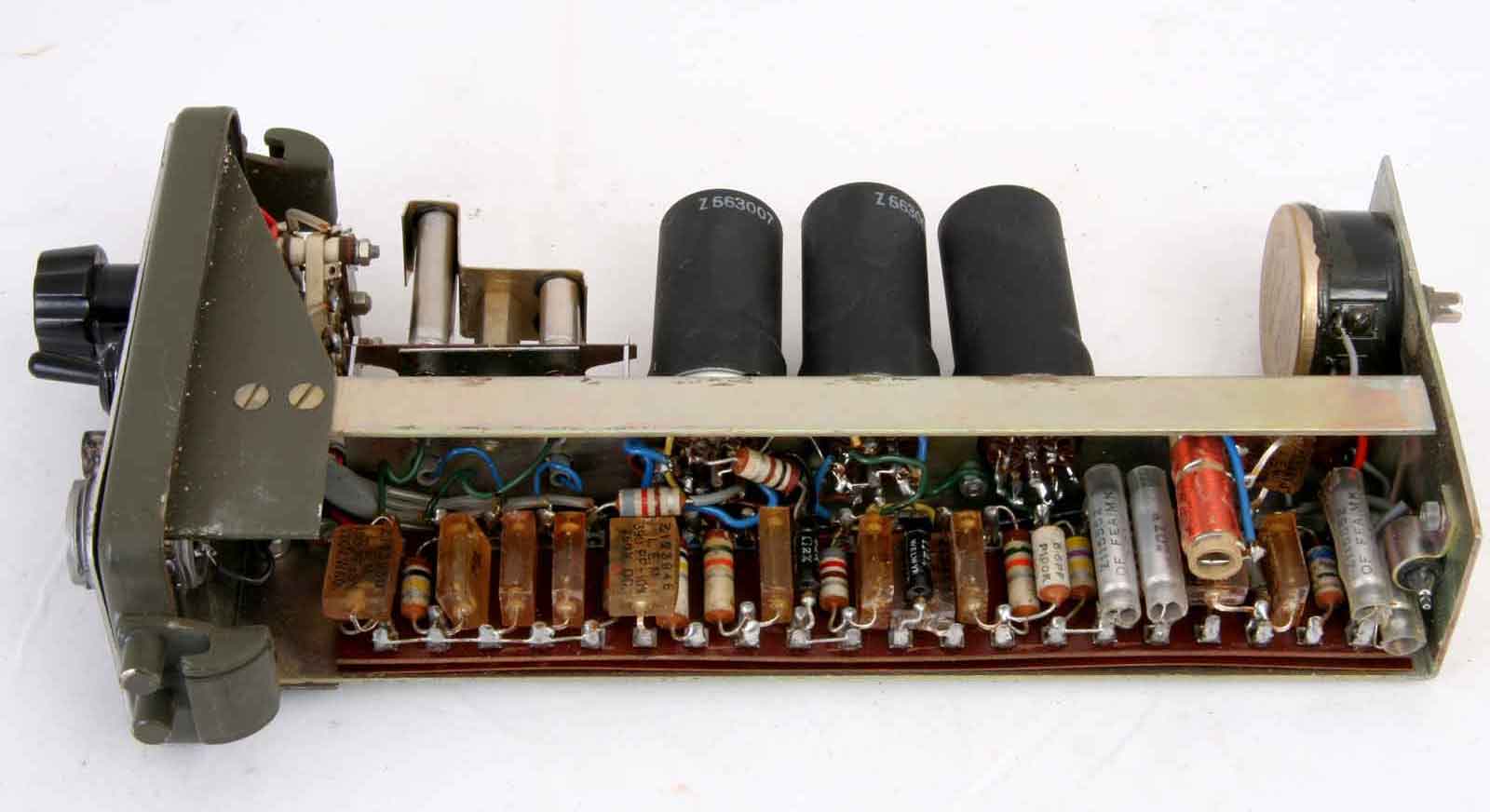

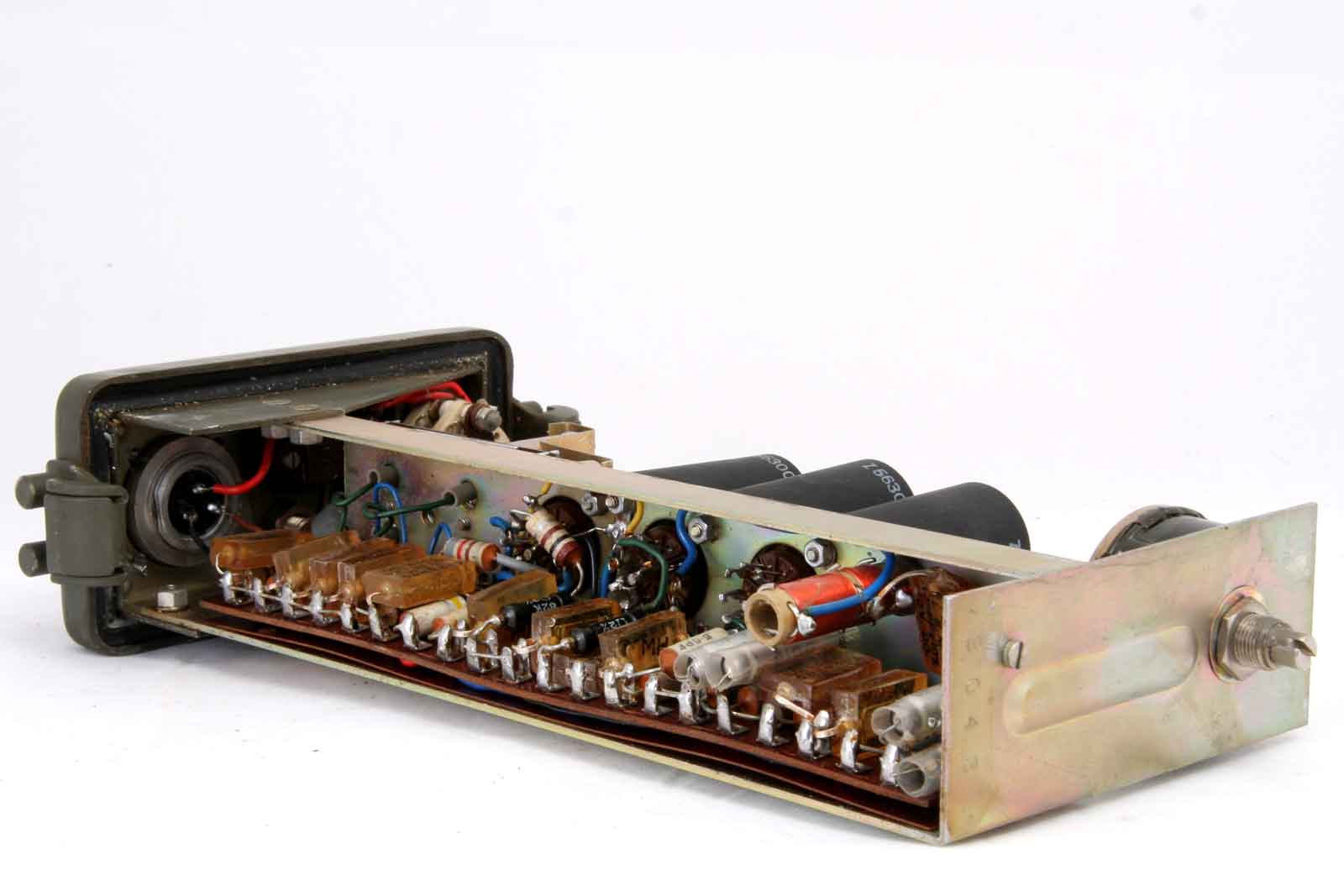

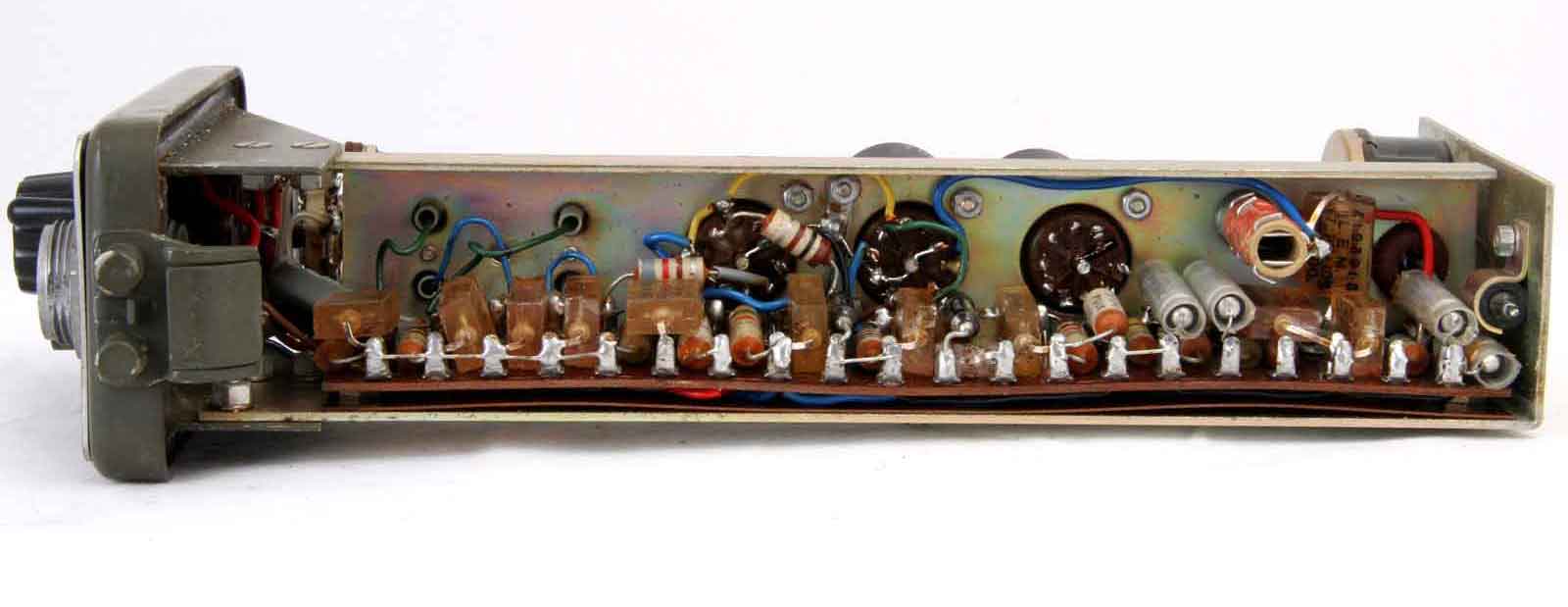

De onderkant, hier is ook te zien dat de reservebuis niet bedraad is.

Een wat meer overzichtelijk beeld.

De condensatoren zijn van uitermate goede kwaliteit.

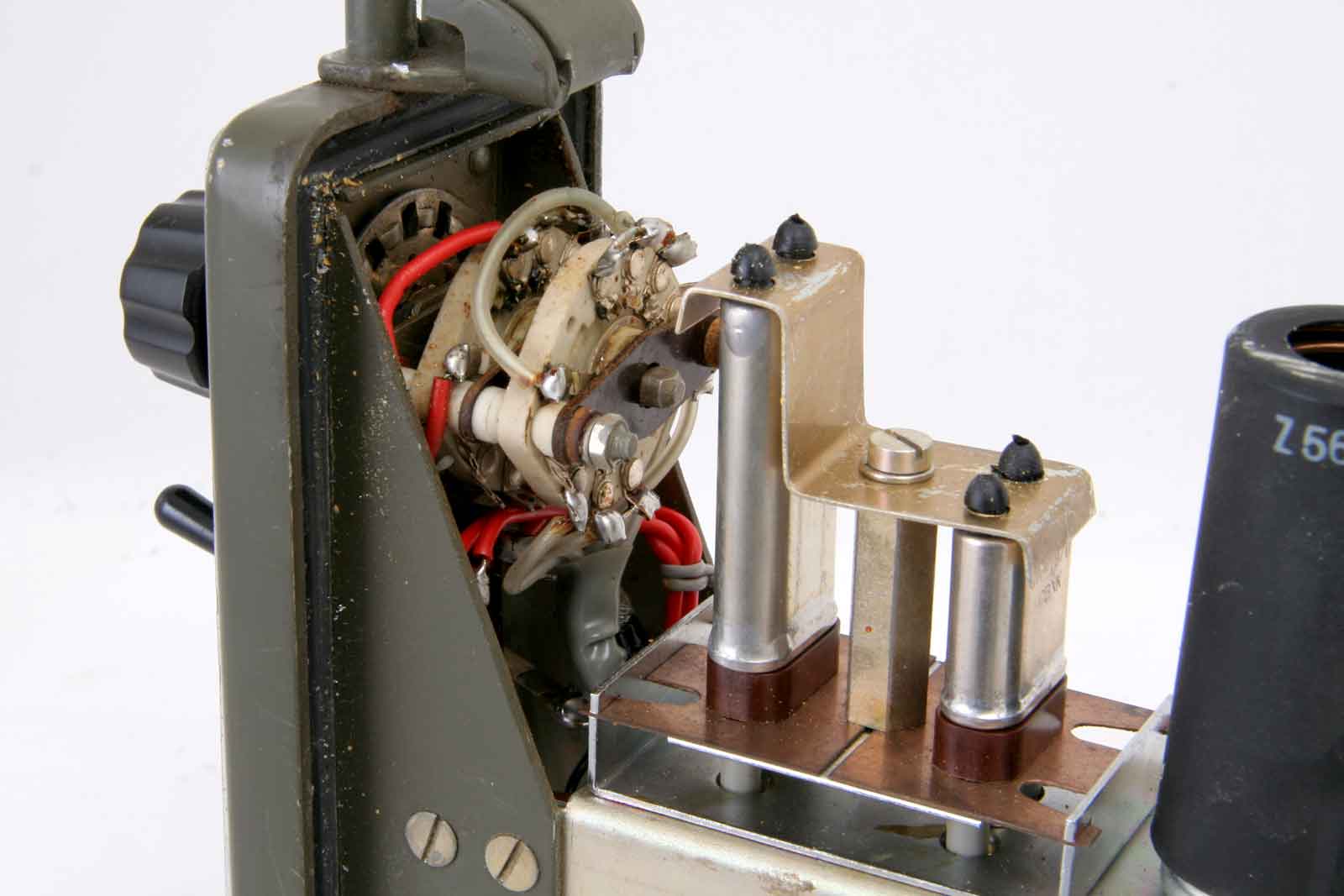

Het grote 100 kHz-kristal en daarnaast het kleine voor 1 MHz.

BEGIN VAN DE PAGINA.





-5- AANSLUITKAST.

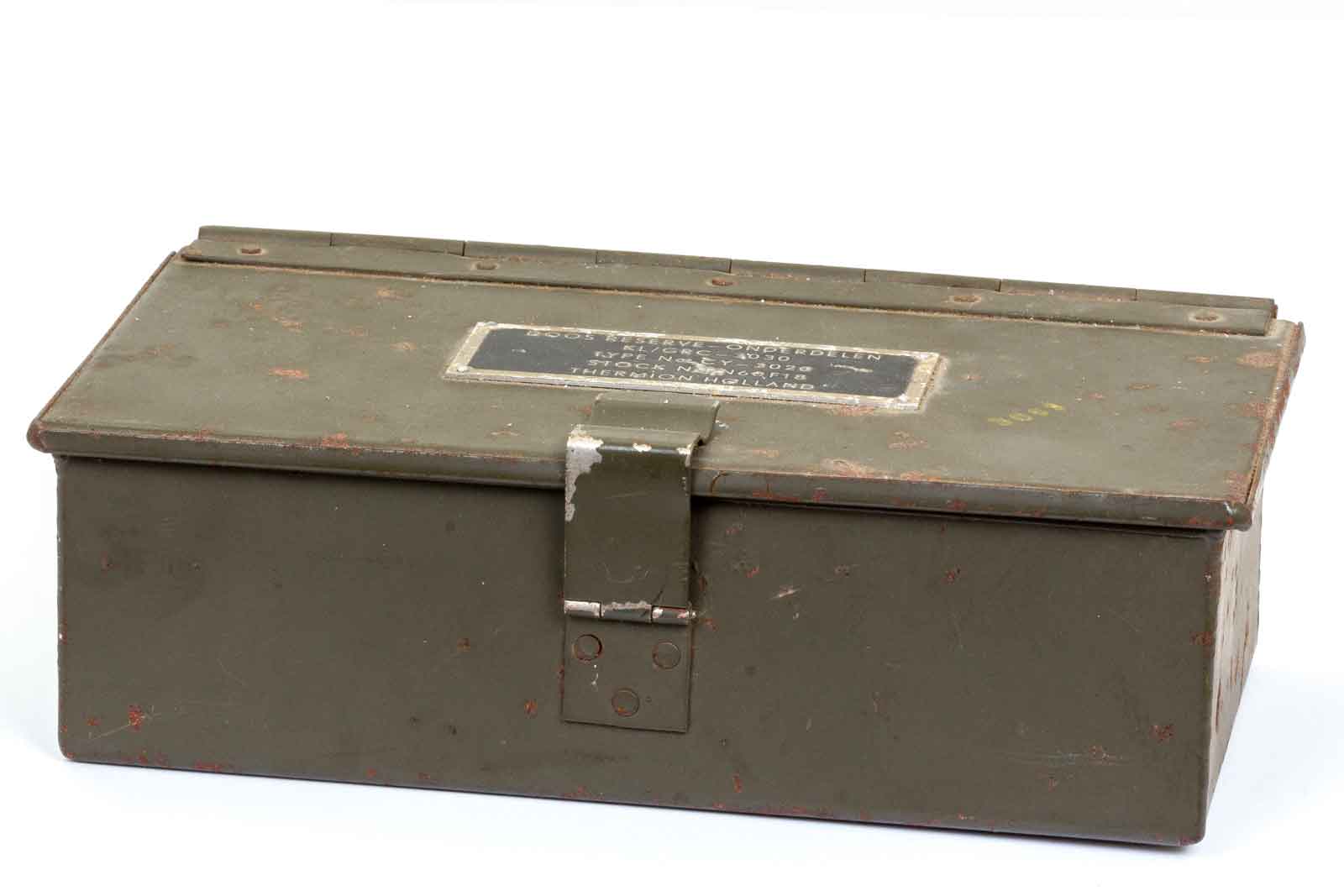

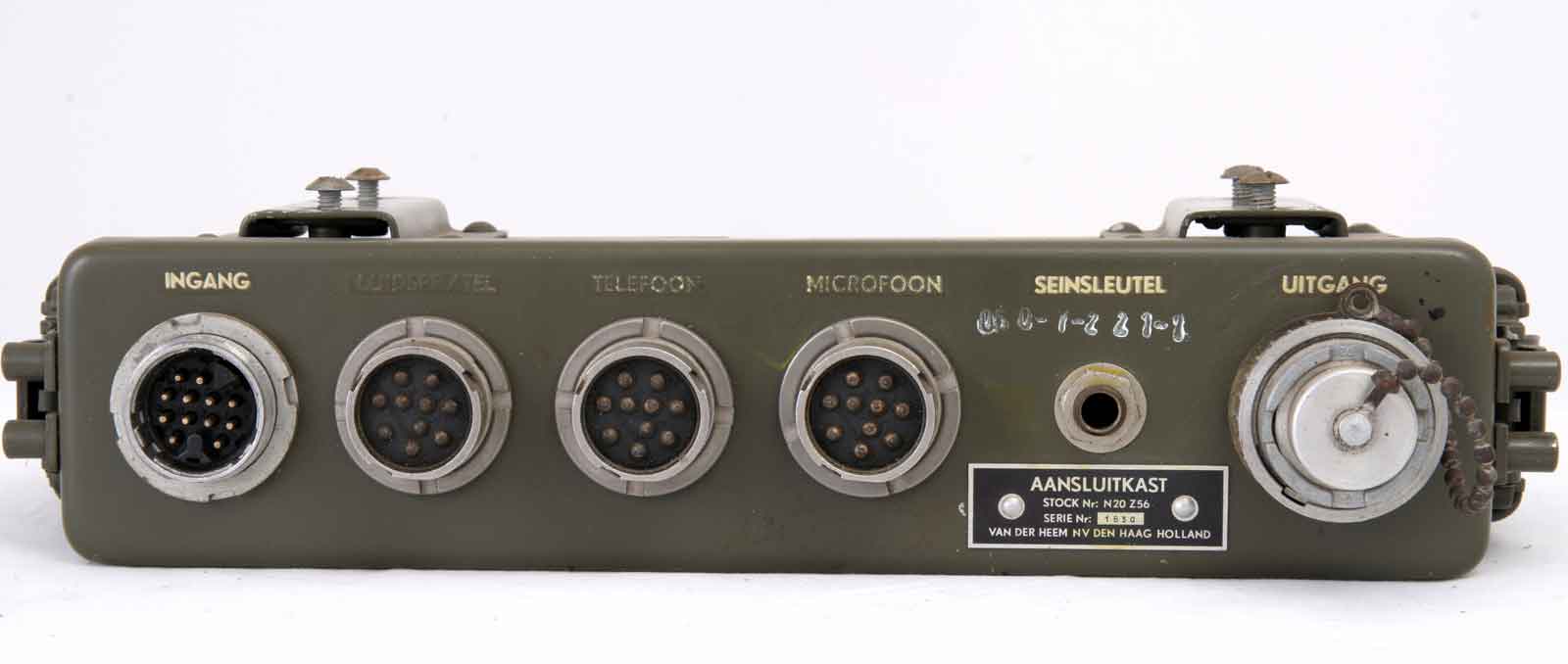

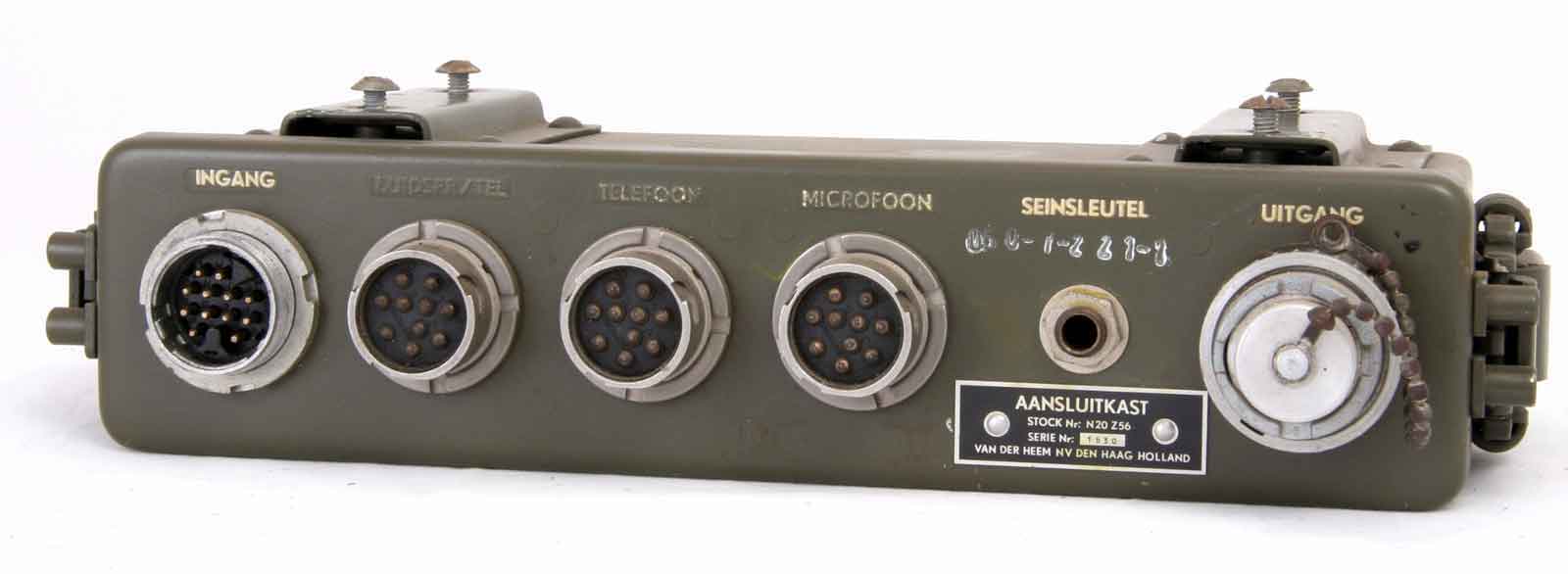

Aansluitkast N20Z56. Met de schroeven bovenop de kast kan deze aan de mounting worden bevestigd.

Waarom die geen typebenaming heeft is mij niet duidelijk. Alleen een VBDD Stocknummer.

Alle aansluitpluggen zijn bijna identiek bedraad. Vooral die voor de luidspreker en de telefoon.

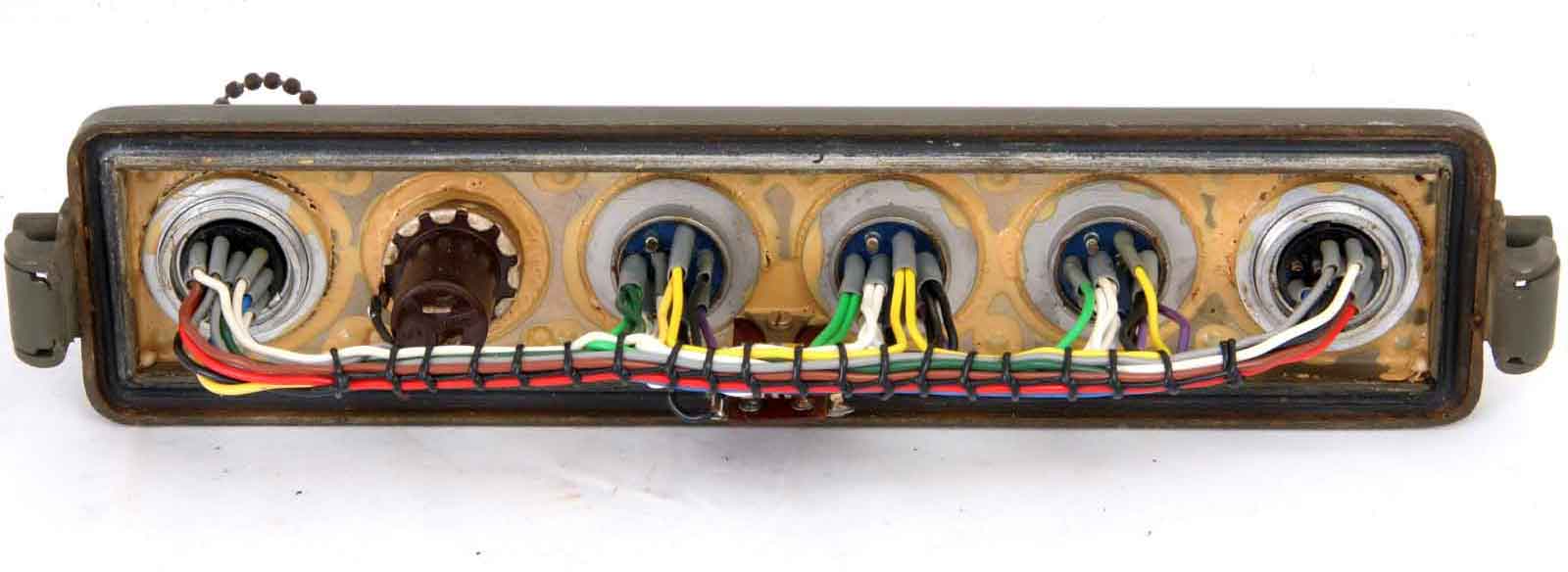

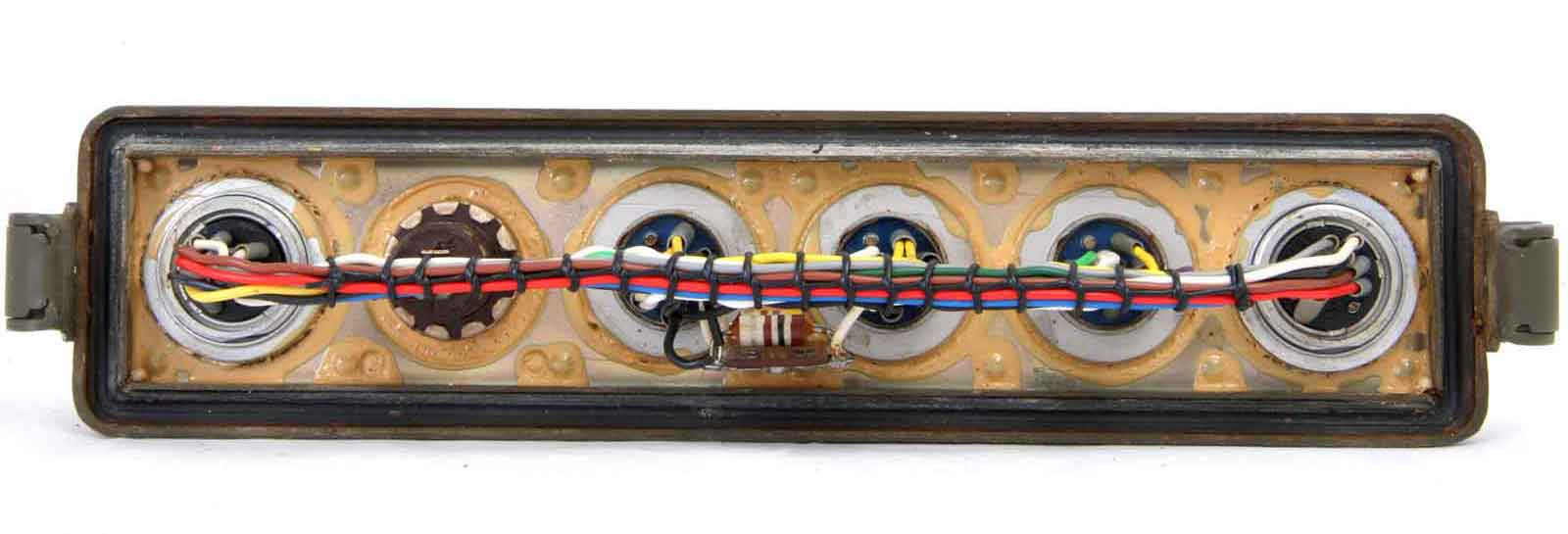

Nog een wat betere blik op het geheel voor de mensen die het ding weer willen bedraden.

BEGIN VAN DE PAGINA.





-6- DRAAGREK EN MONTAGEPLANK.

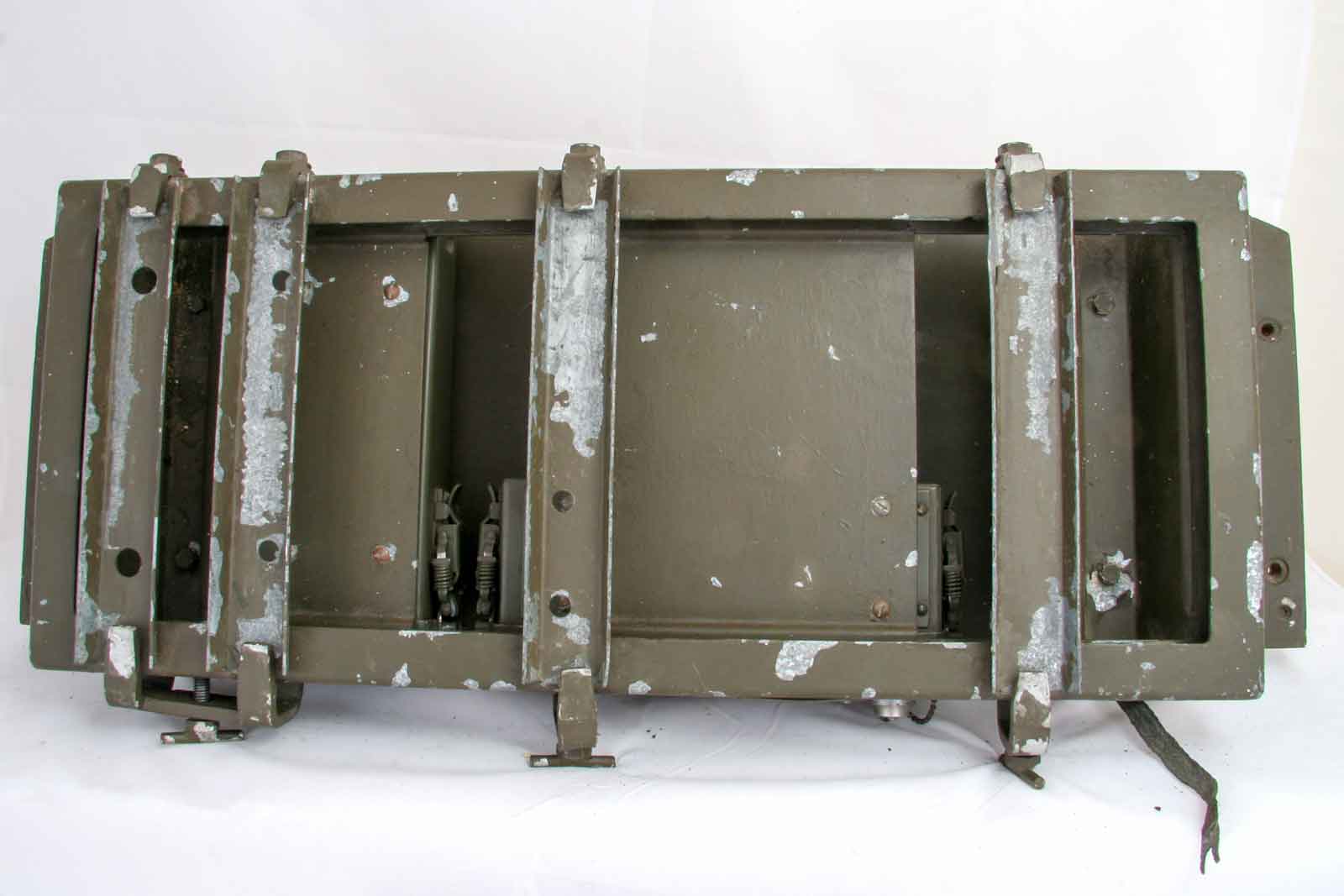

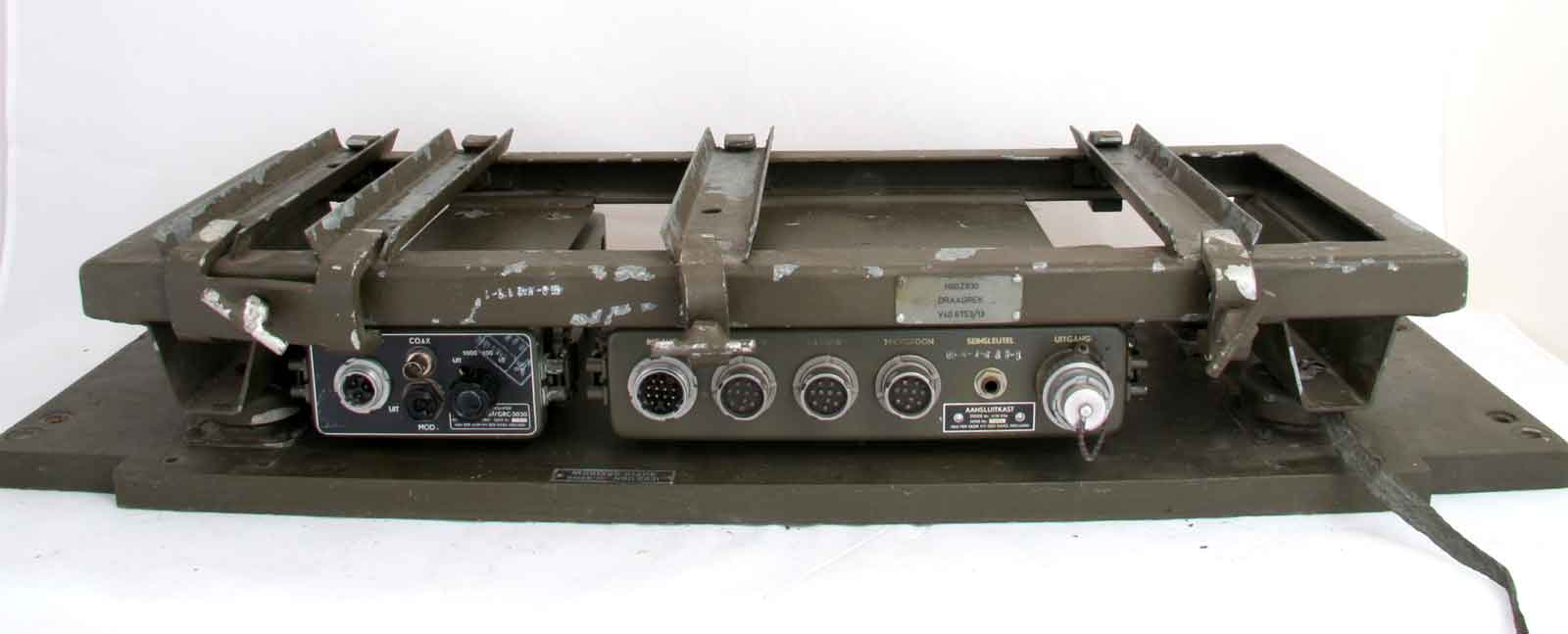

Wanneer je de beide zwaargewichten er af haalt blijft het draagrek met kristal-ijkoscillator en verbindingskast over. Een kwastje verf
op den duur kan geen kwaad.

Alleen de ijkoscillator, deze is , evenals de verbindingskast, met vier schroeven aan het plaatwerk van het draagrek bevestigd.

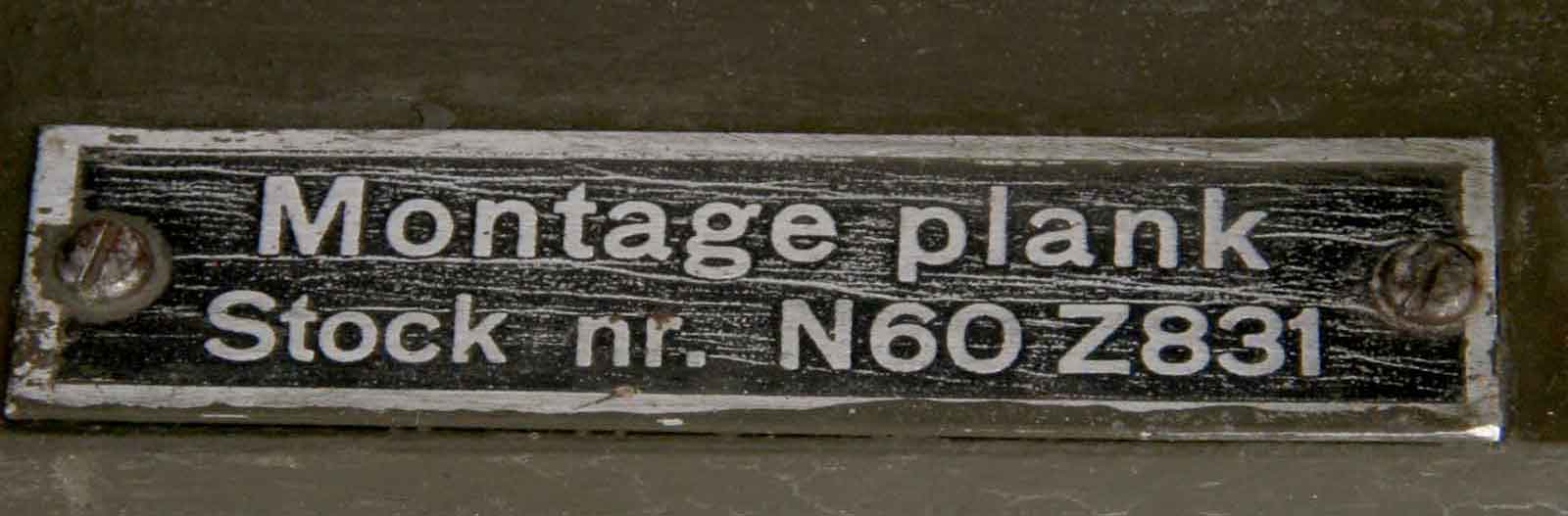

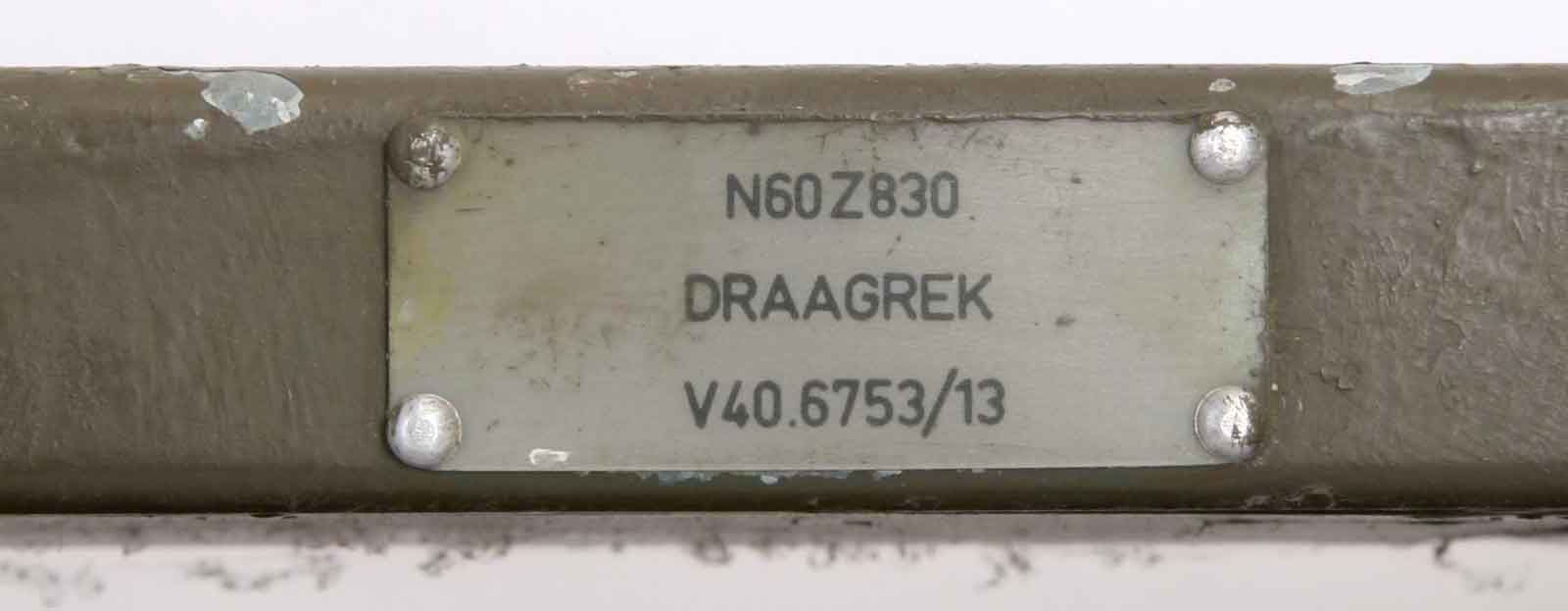

De volledige benaming van montageplank en draagrek.

BEGIN VAN DE PAGINA.





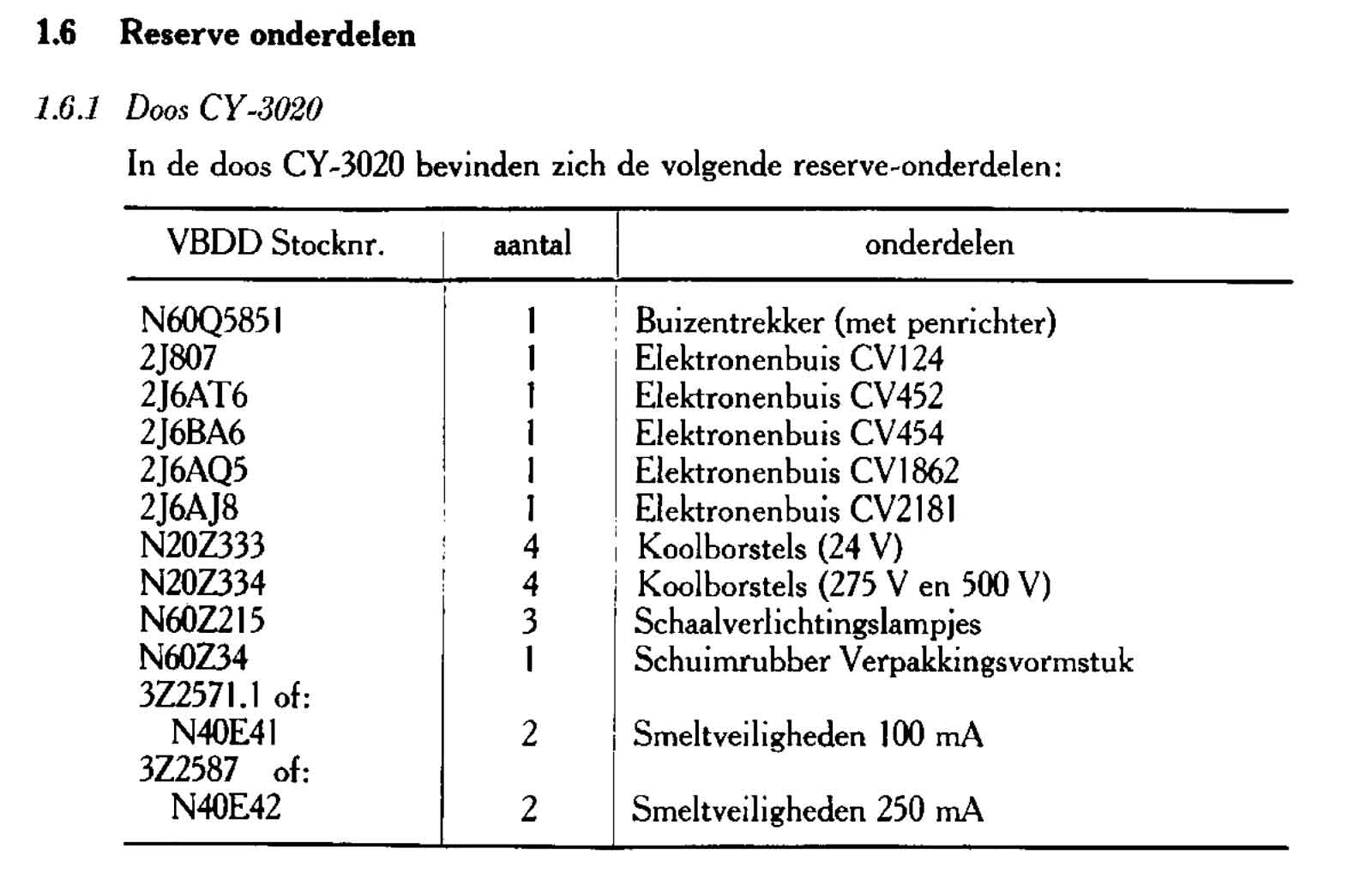

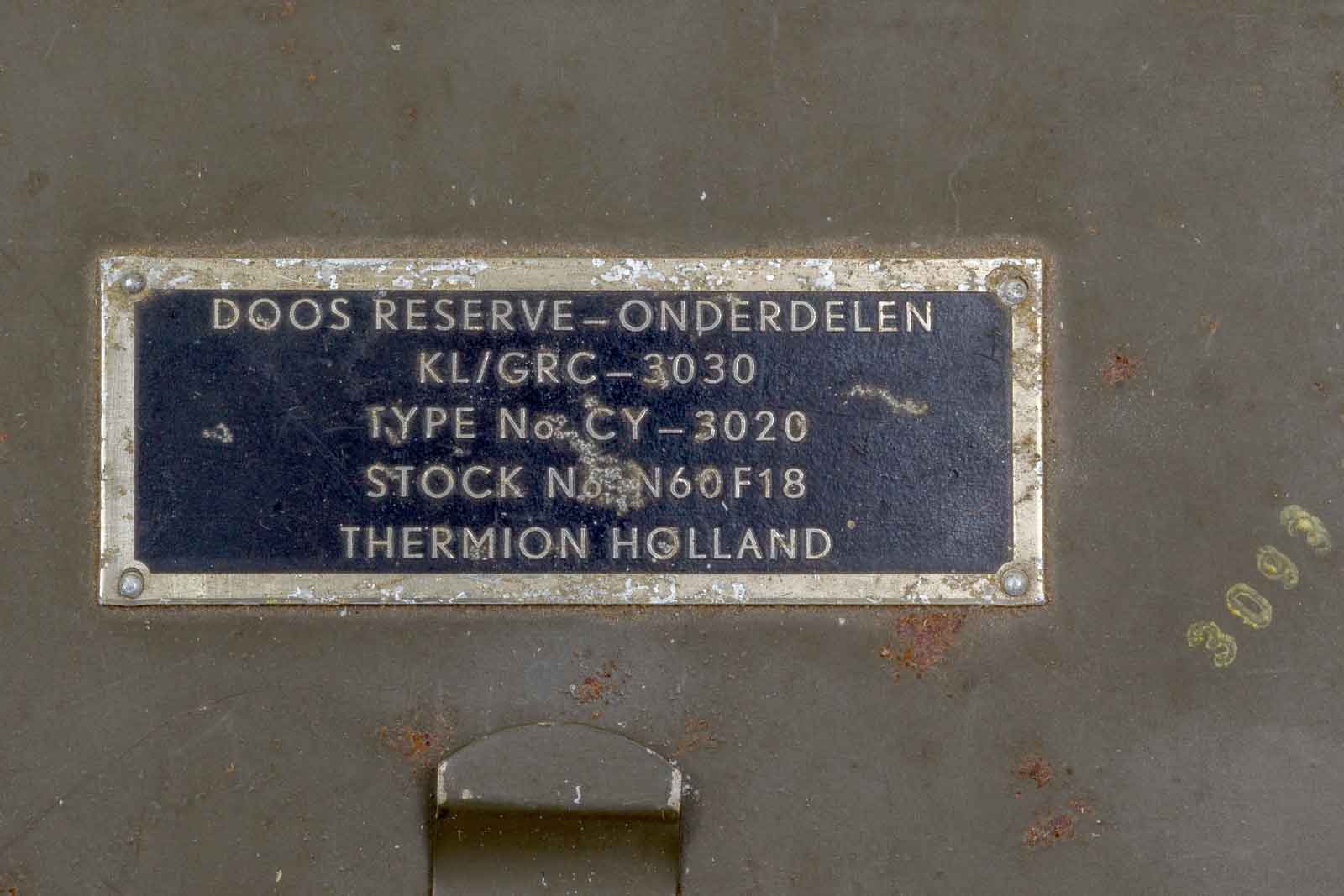

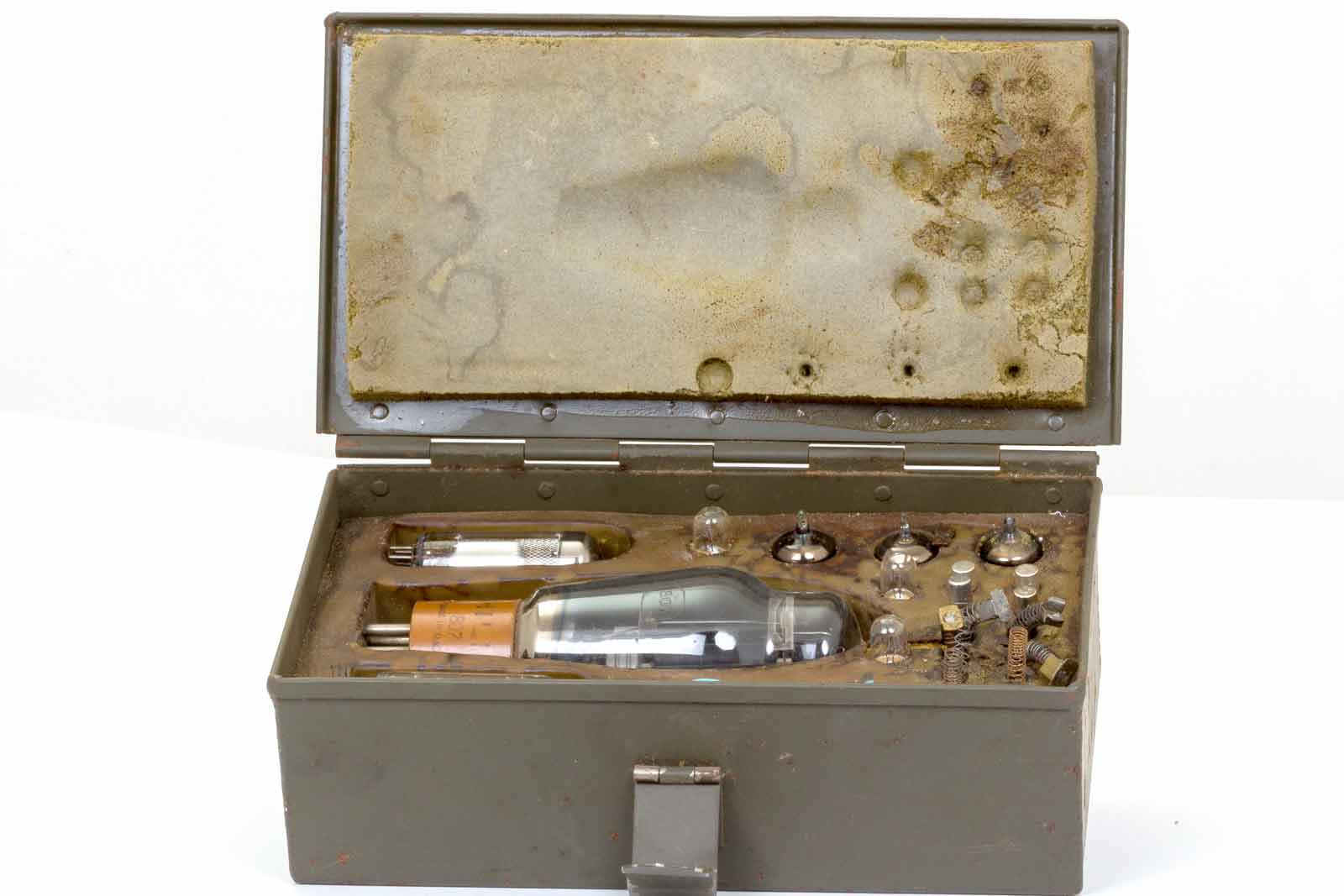

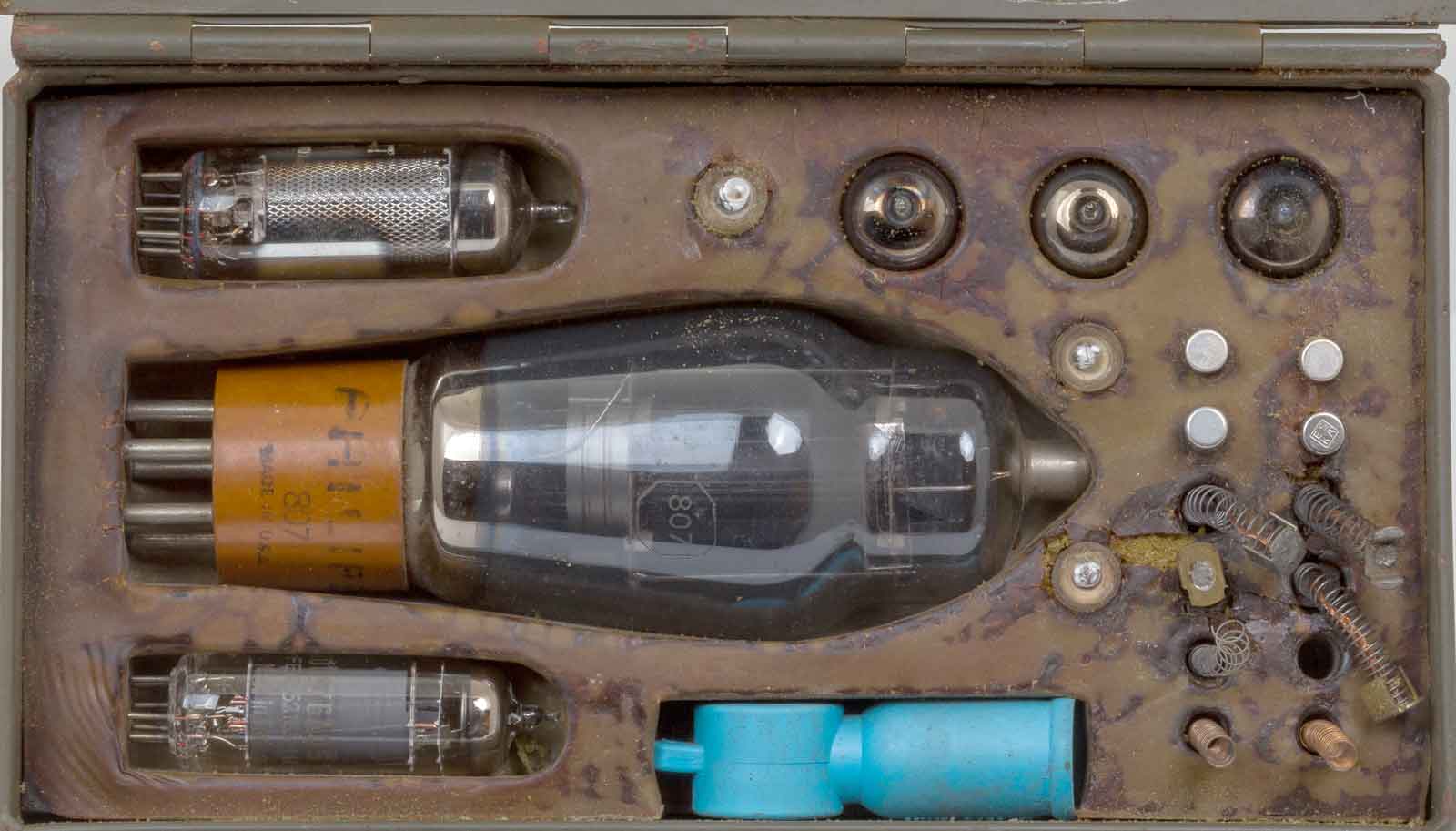

-7- TOEBEHOREN.

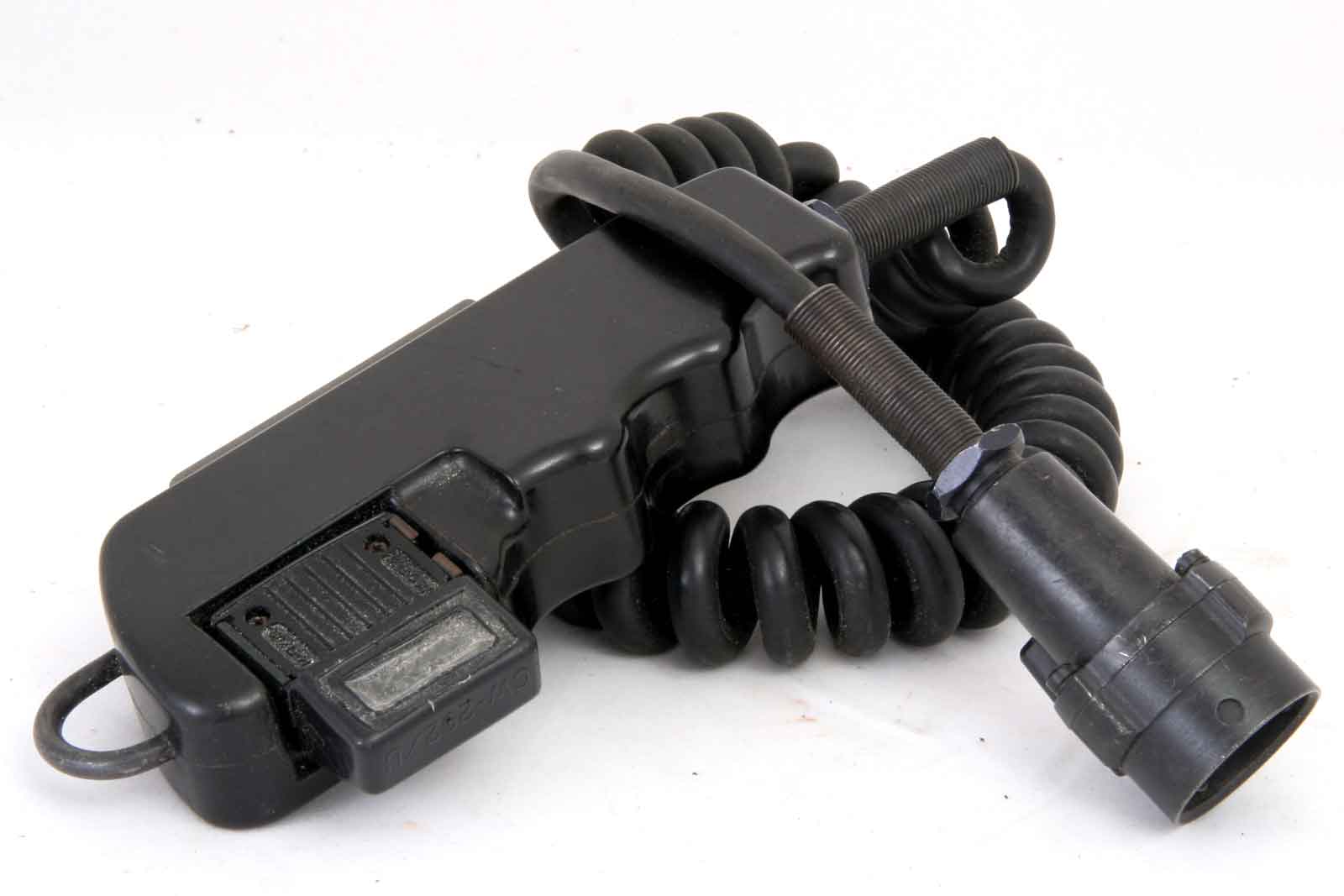

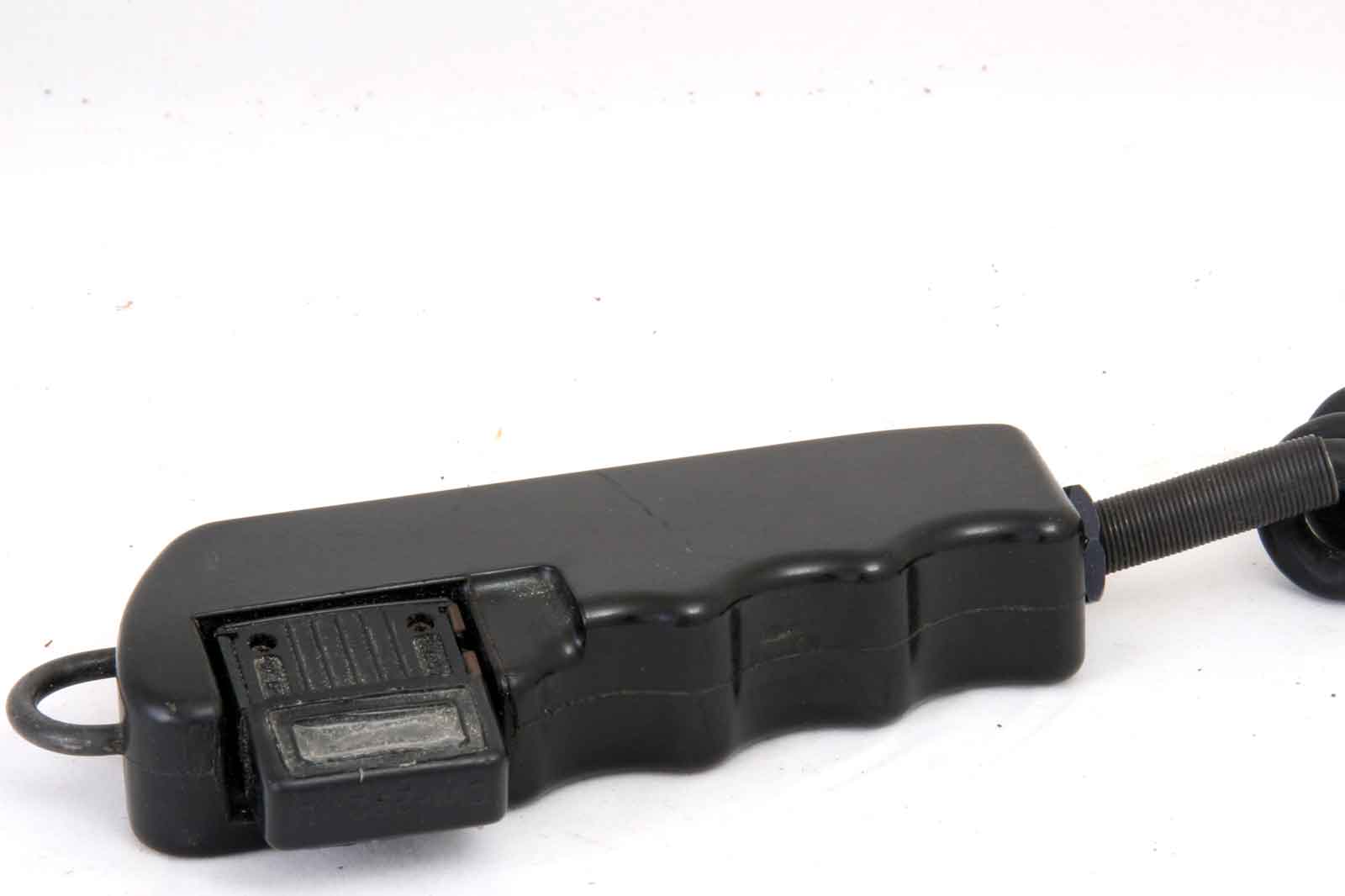

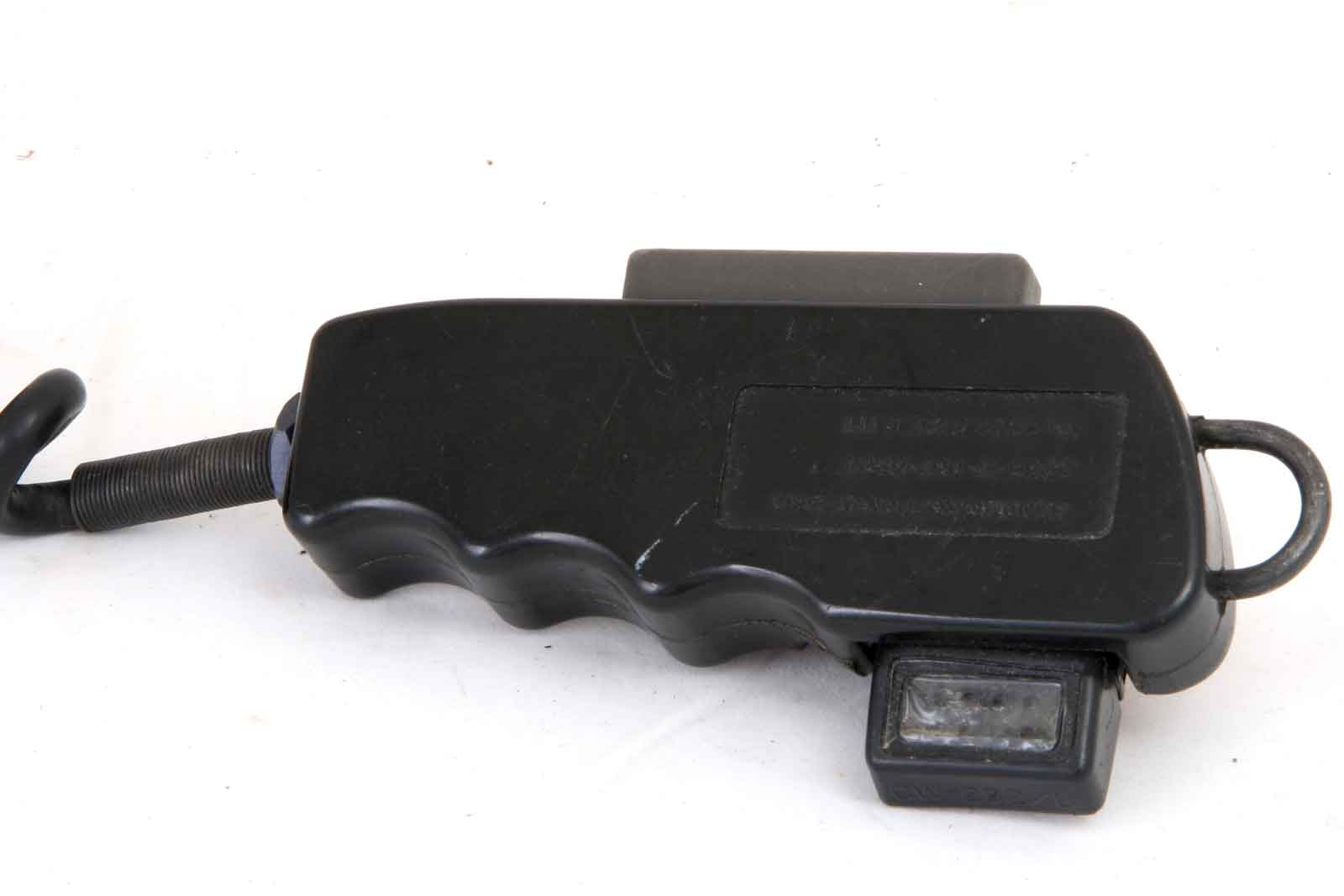

De microfoon van het type M-29A/U.

Het microfoonkapseltje is het kleine rechthoekje, bedekt met een stukje doorzichtig folie. Het ding is vrij groot en je voelt echt
dat je iets in je hand houdt.

Op deze foto is ook de PTT-schakelaar te zien.

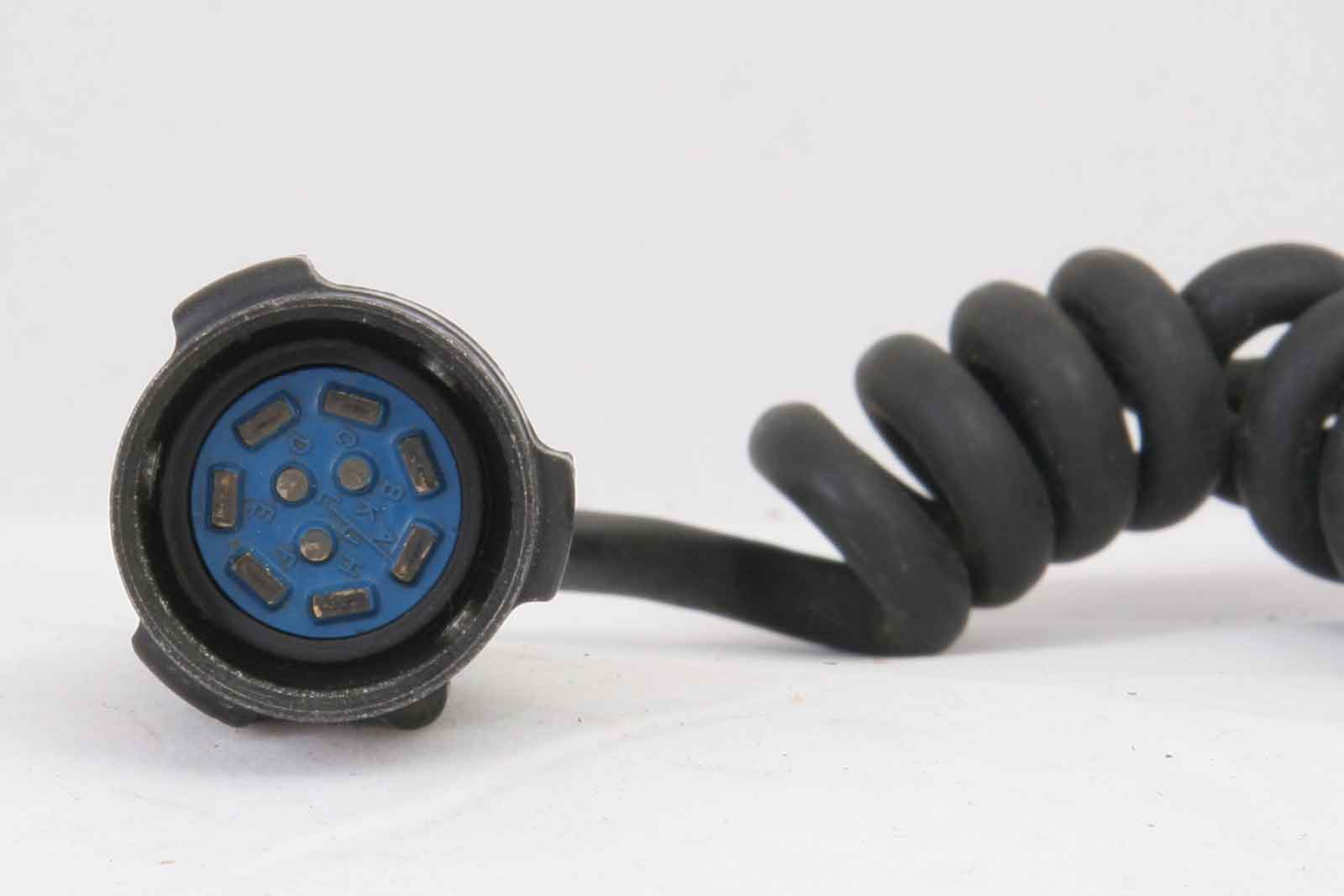

De solide aansluitplug, deze voldoet aan de NATO-normen en is bombestendig.

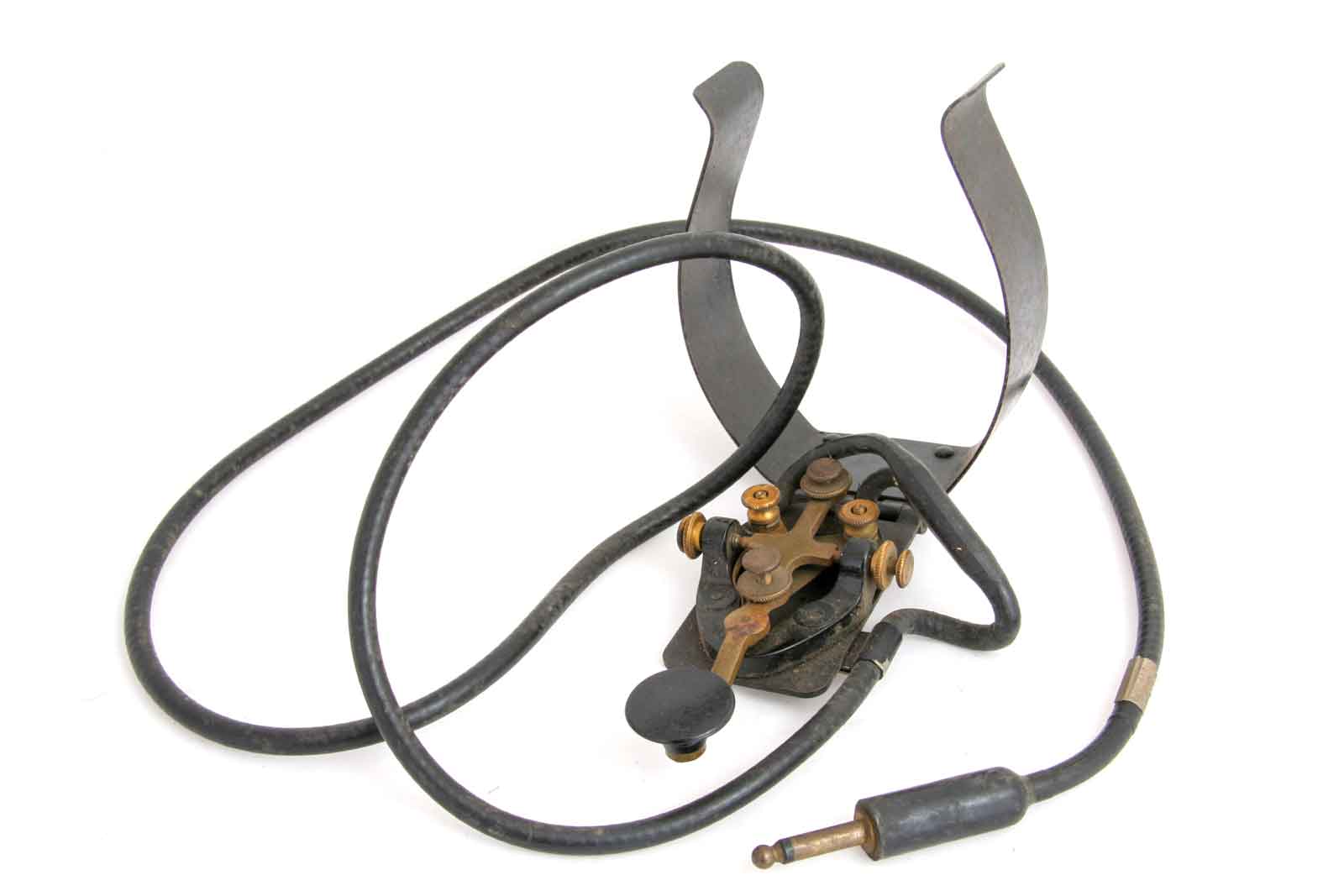

Seinsleutel J-45

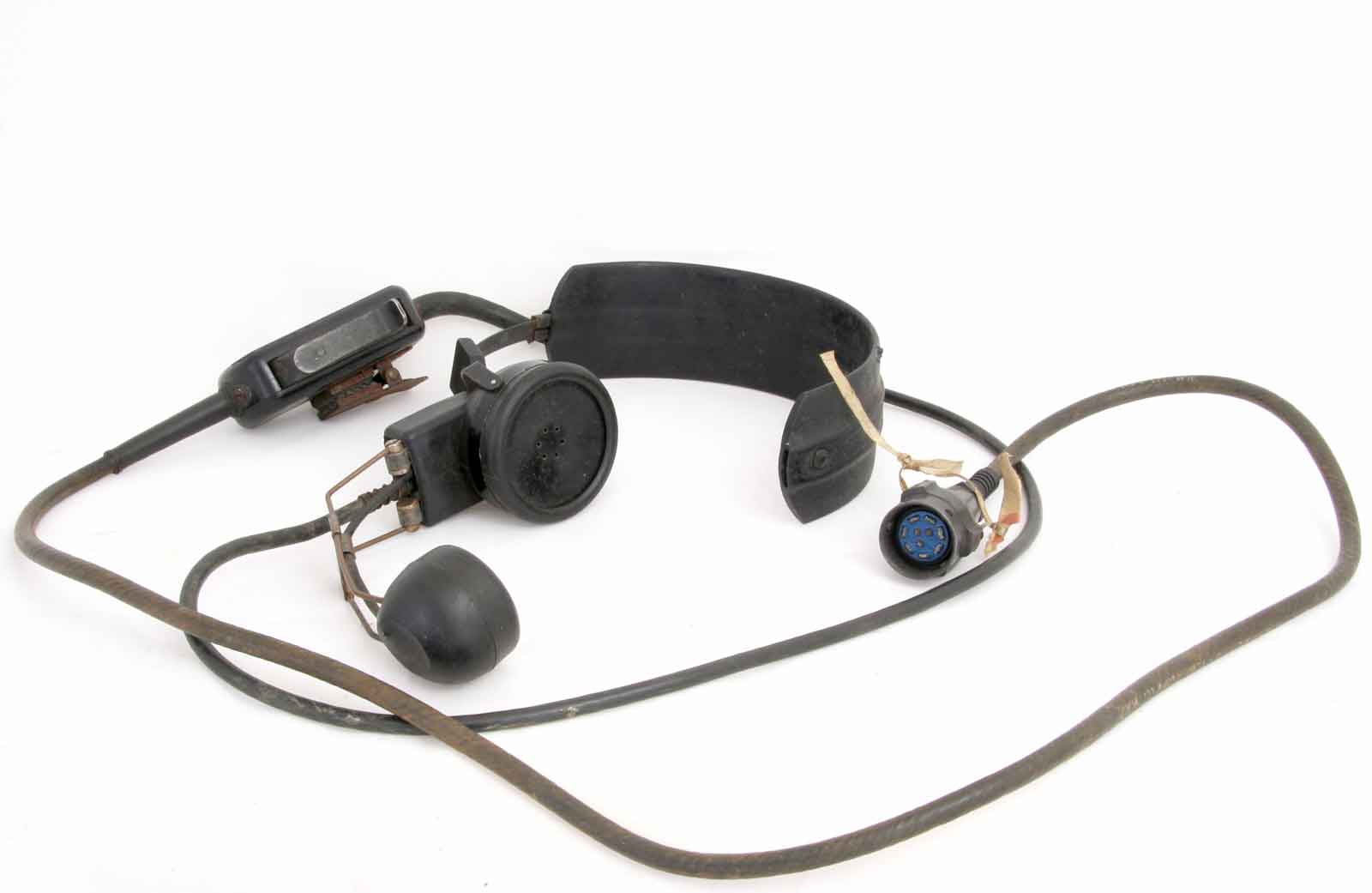

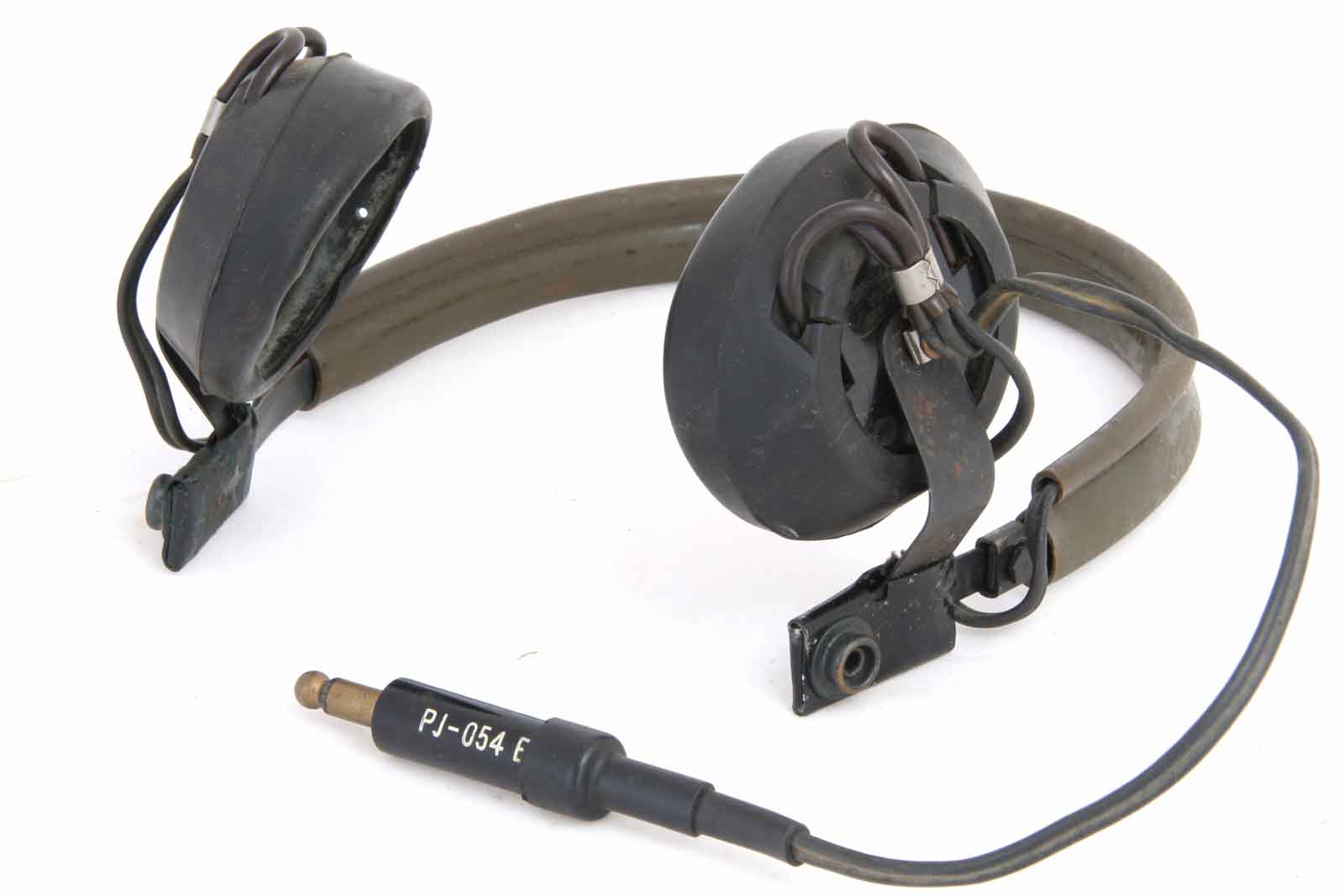

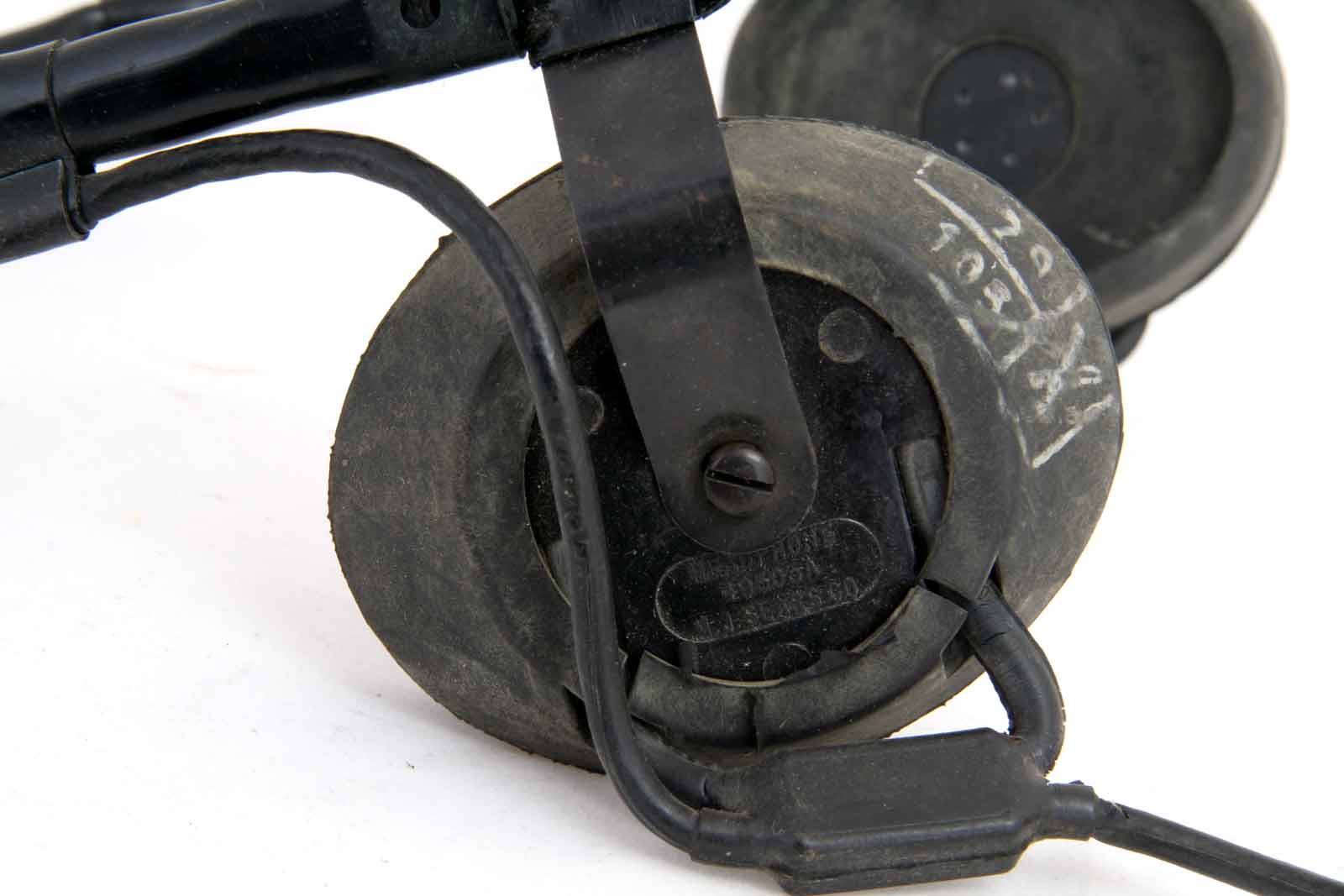

Hoofdtelefoon CCN-49507.

Dit is een wat andere versie met dik rubberkabel.

Om de hoofdtelefoon aan te sluiten heb je deze verlengkabel nodig. CX-1334/U

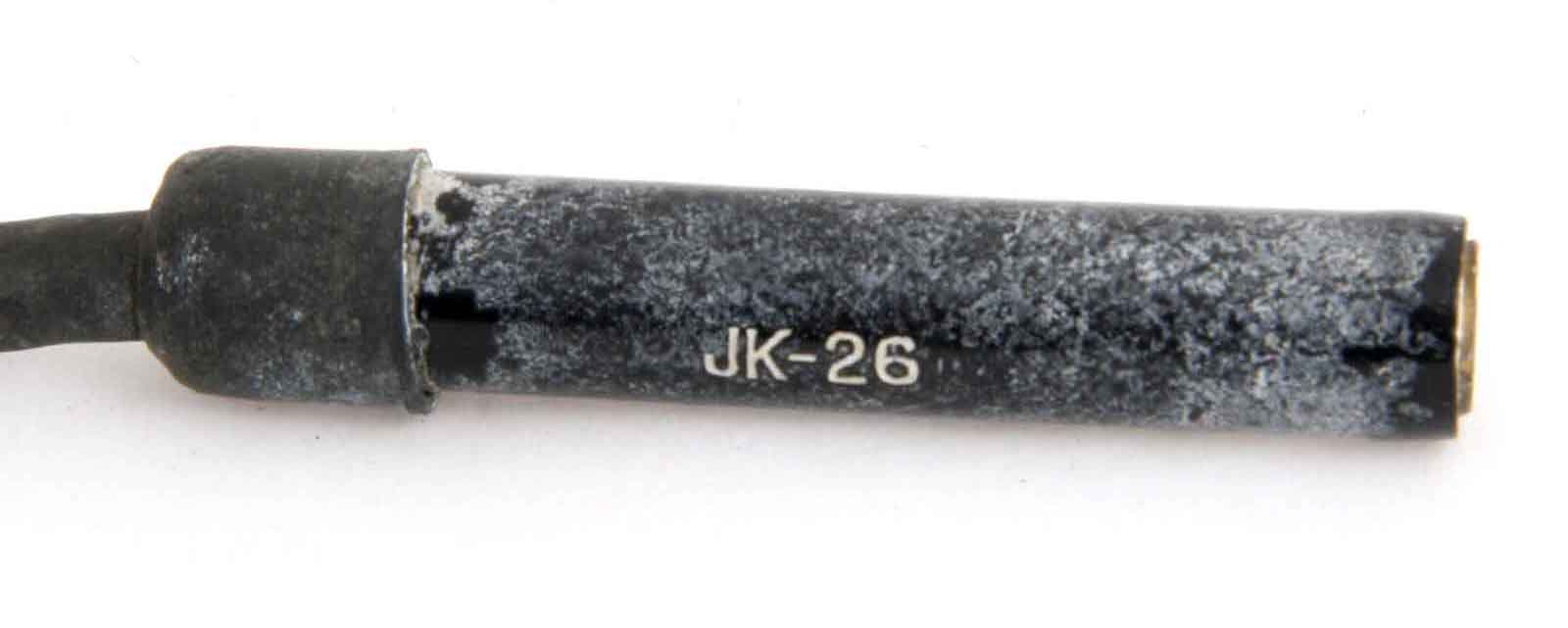

Met dit kabeldeel, JK-26

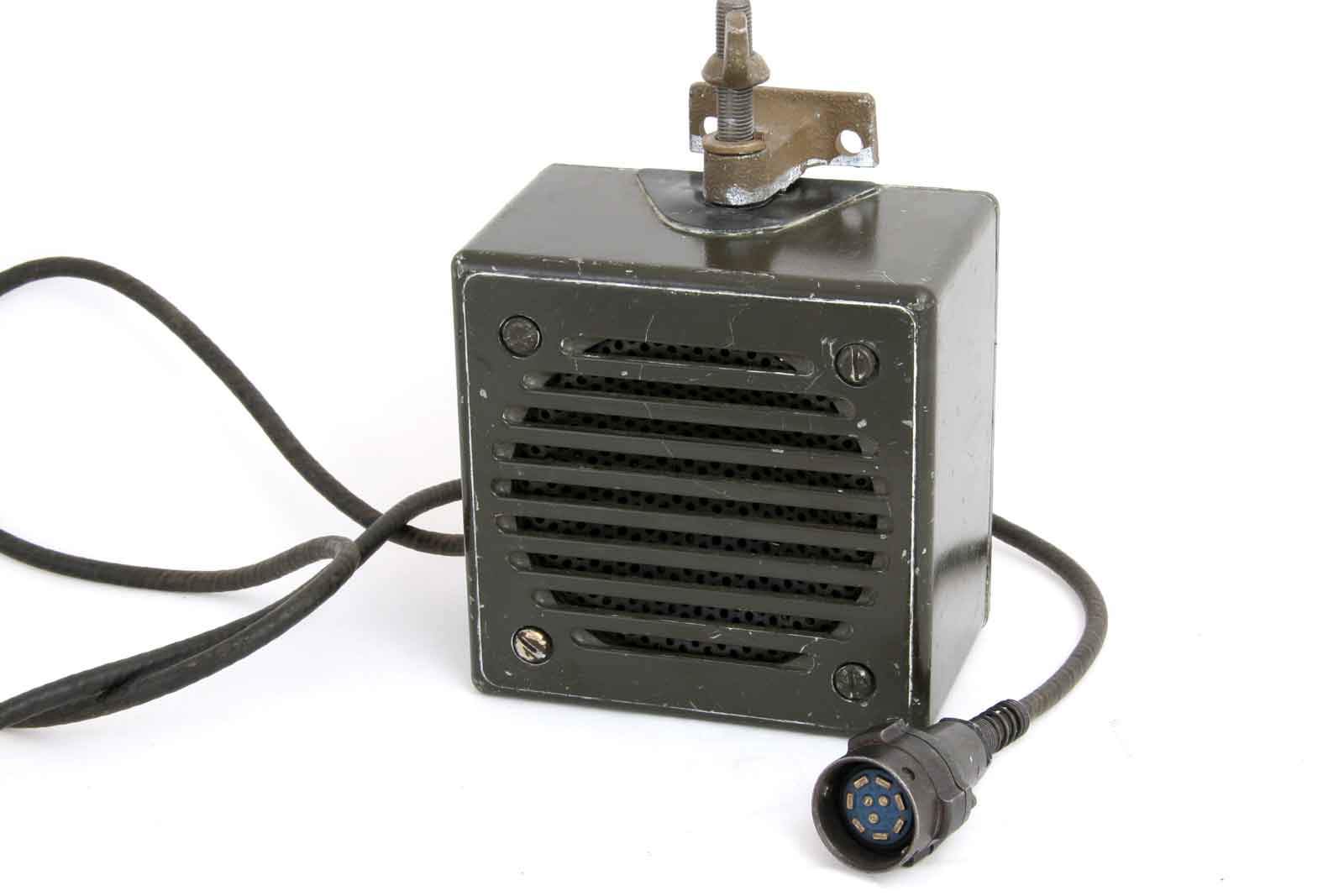

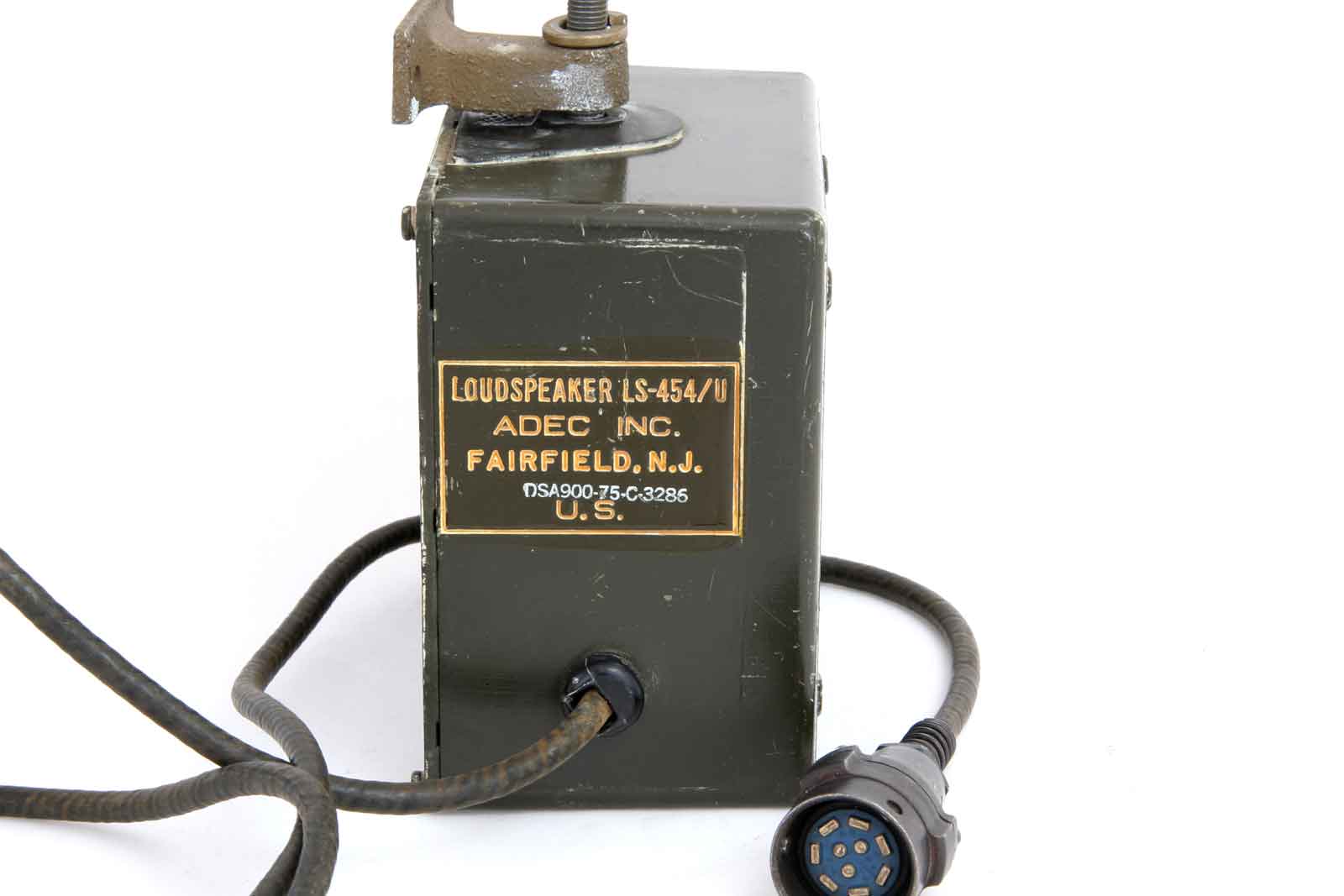

Deze luidspreker zat er bij, maar volgens de dokumentatie is dat niet de juiste....

Deze tele-microfoon hoorde misschien ook bij de set??

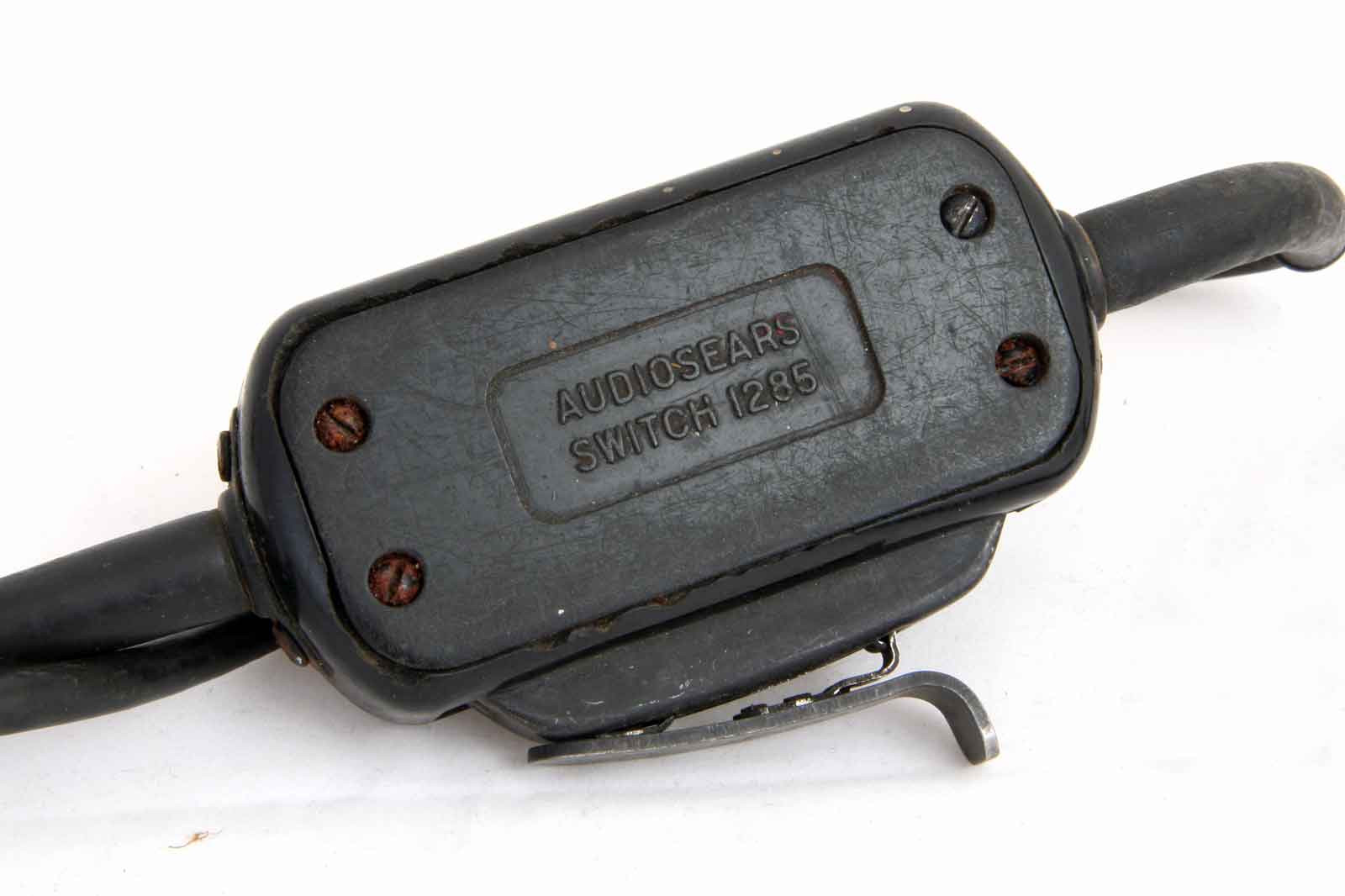

Dit is de PTT-switch.

BEGIN VAN DE PAGINA.





-8- KABELS.

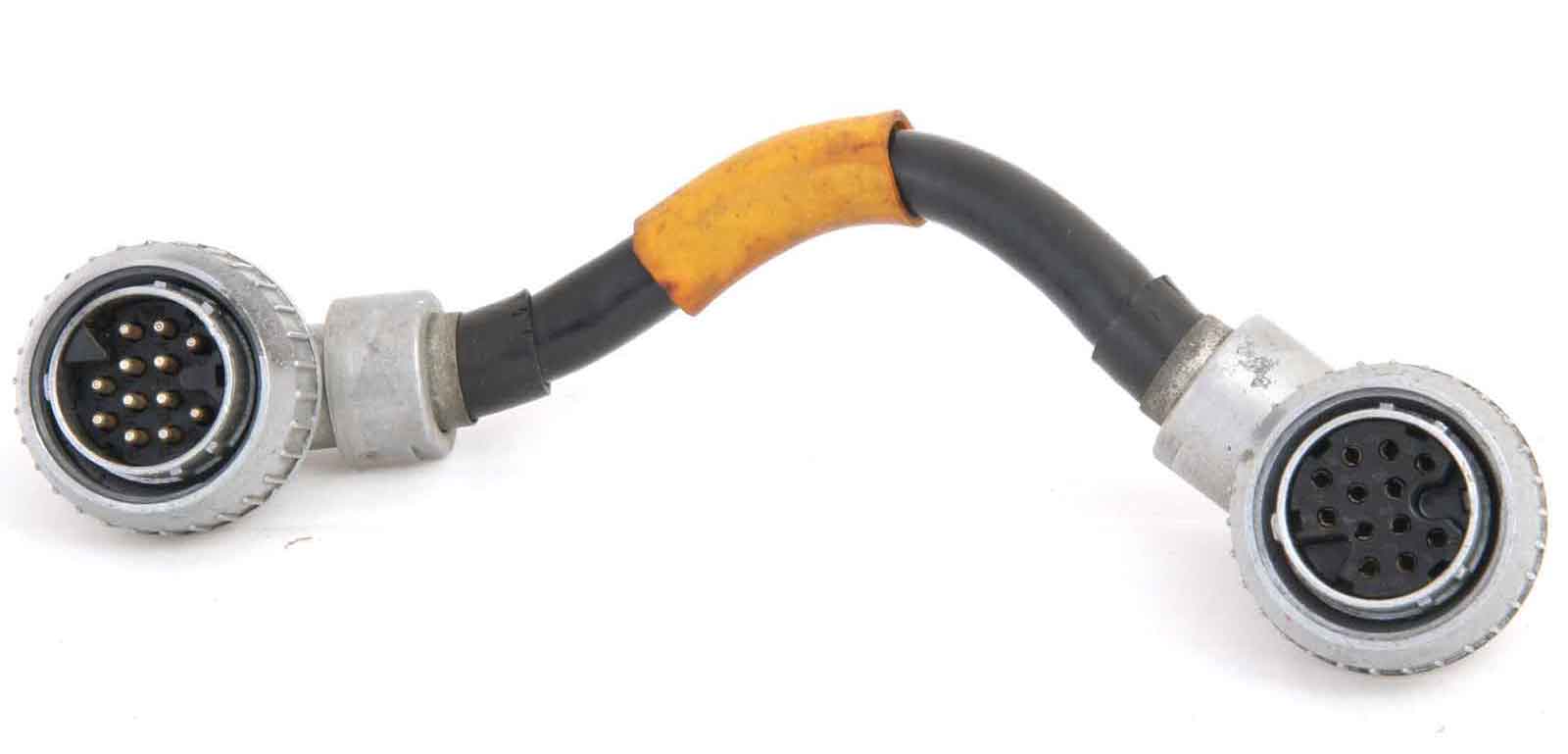

Verbindingskabel tussen voedingseenheid en calibratie-eenheid.

De kabel tussen de set en de aansluitkast. Er is ook een lange kabel voor testdoeleinden.

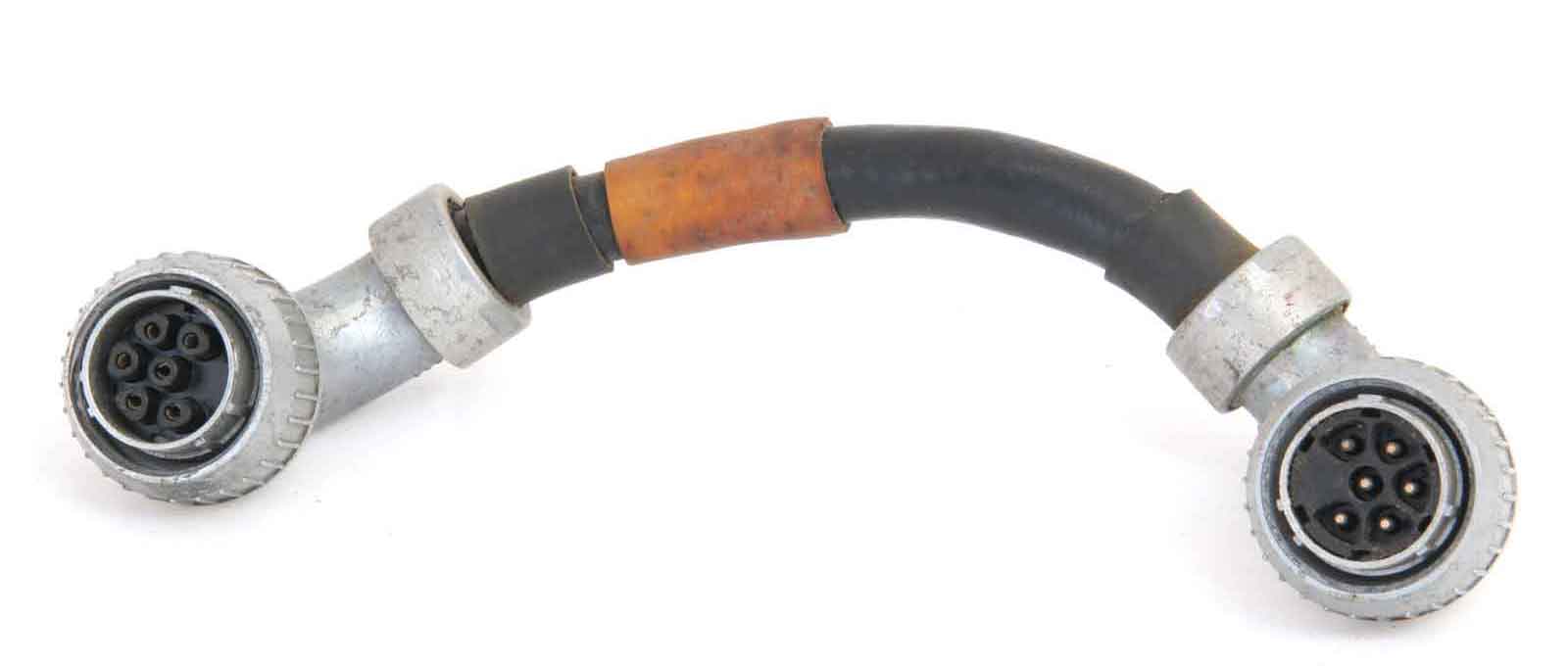

Kabel tussen voedingseenheid en zend-ontvanger, CX-3048.

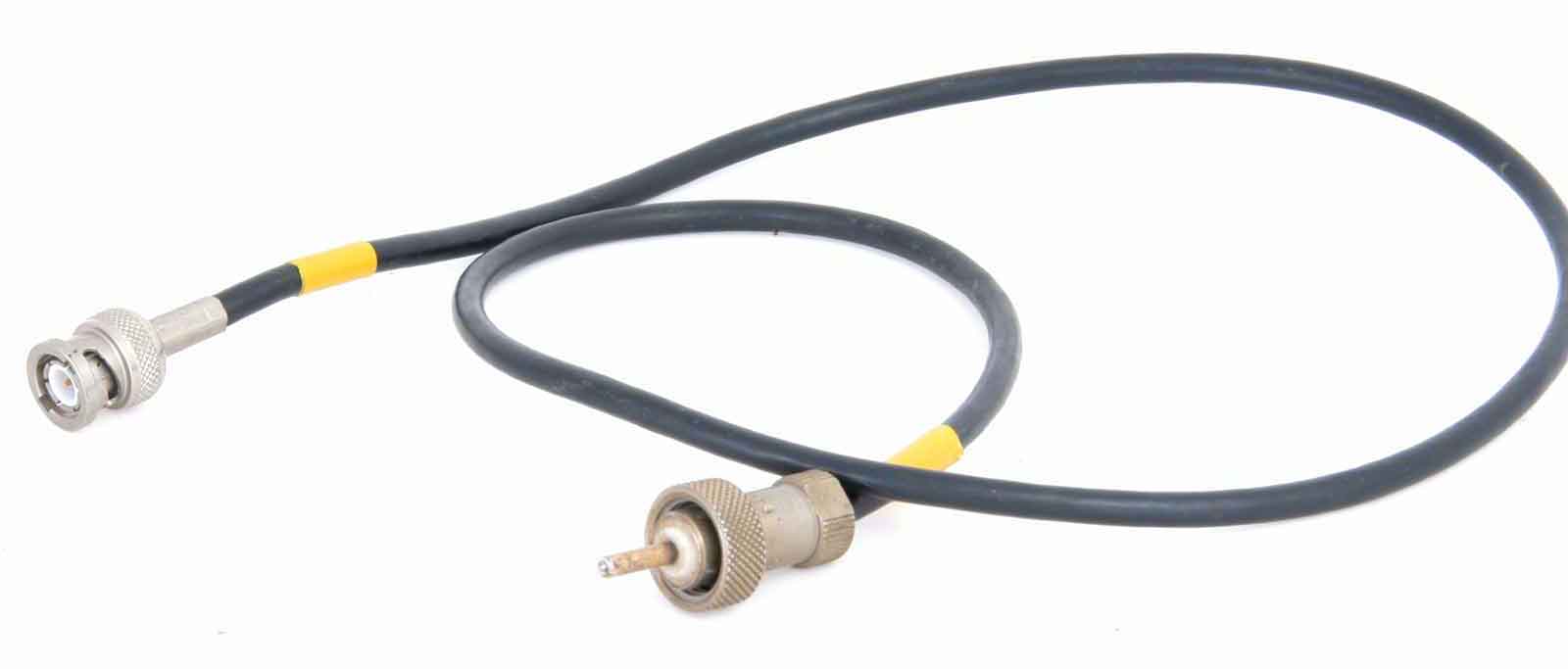

Coax-kabel tussen ijk-oscillator en zend-ontvanger,CX-3084.
