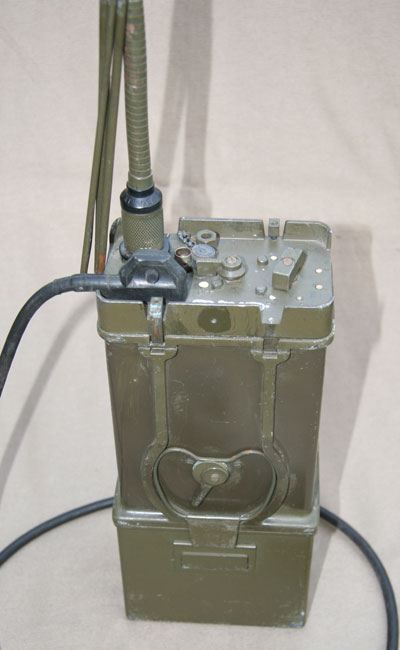

De radioinstallatie CPRC-26, de vervanger van de WS-88

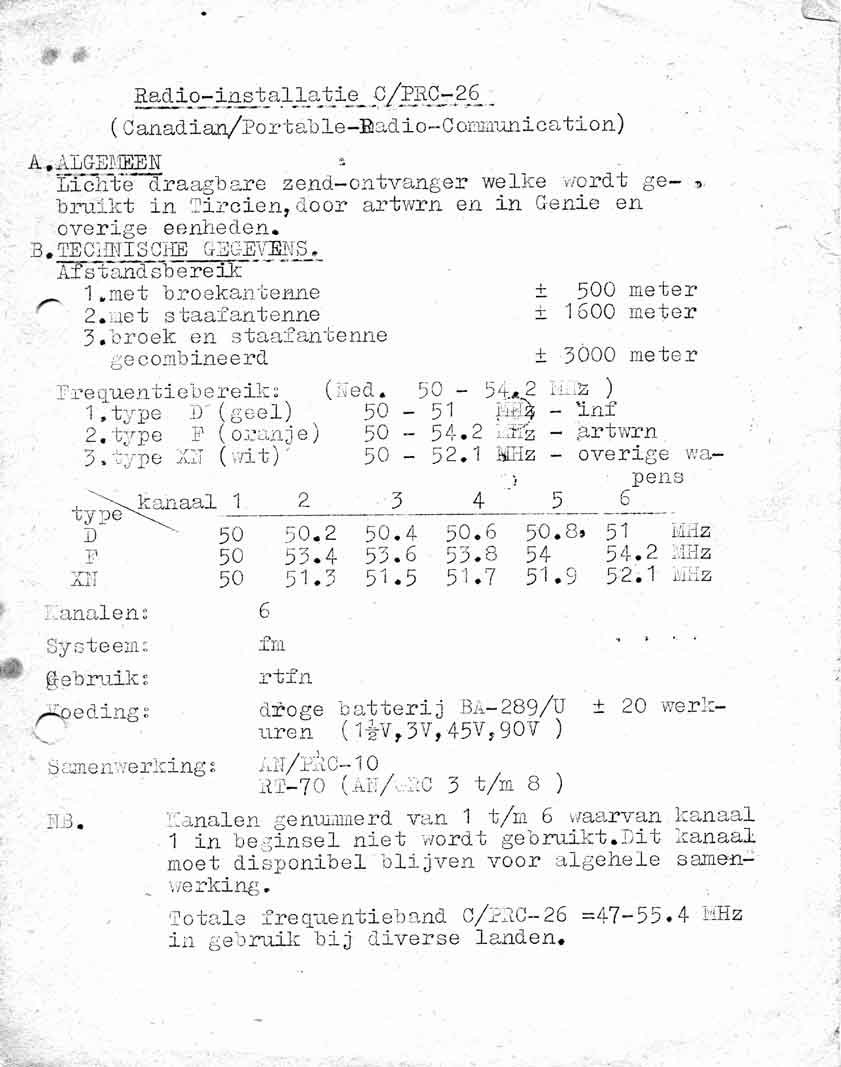

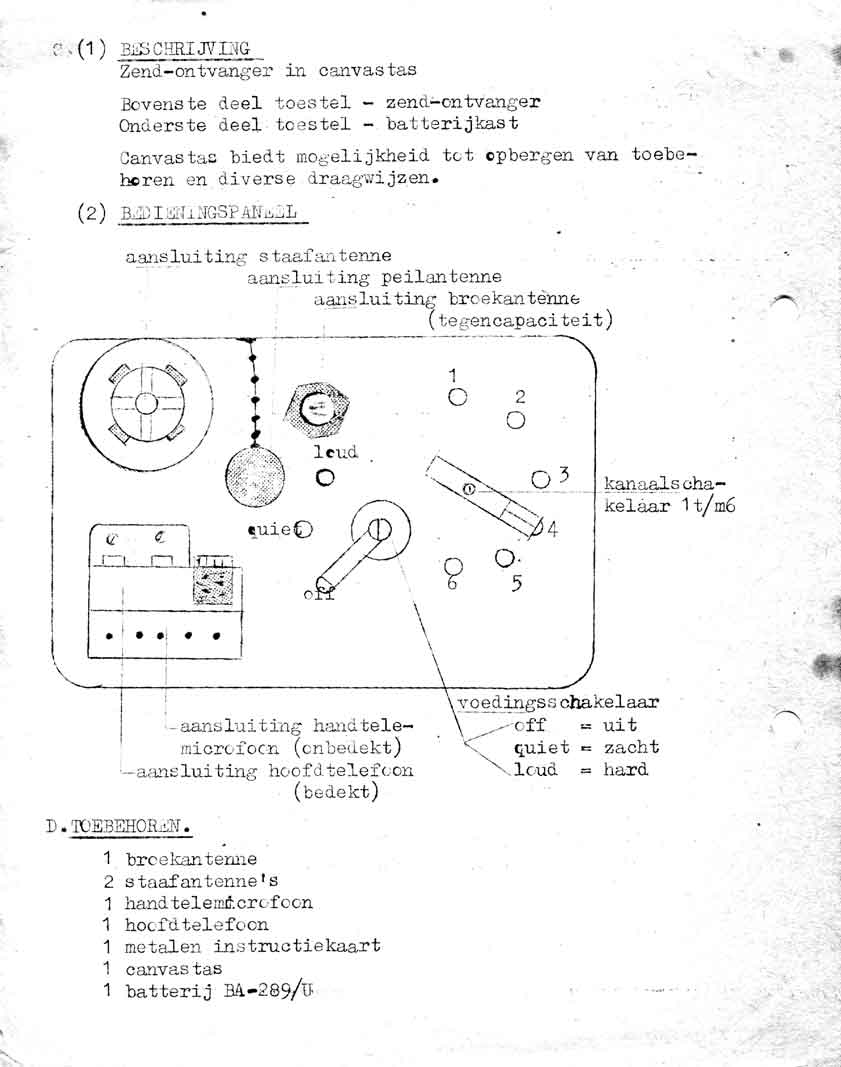

Hieronder de beschrijving.

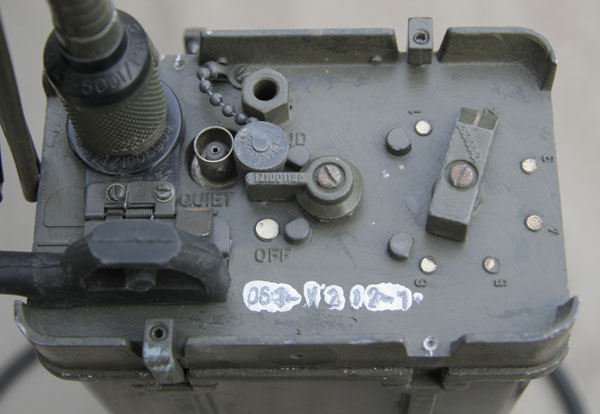

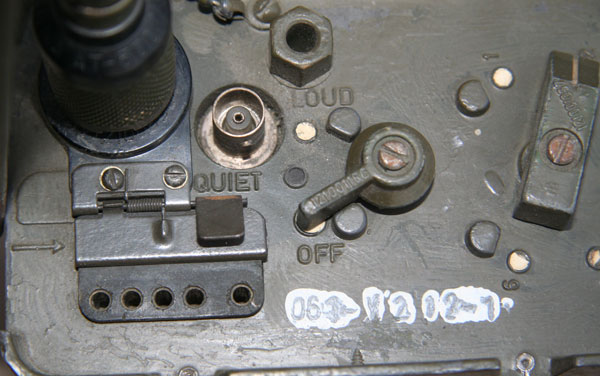

De bedieningsorganen, kanaalschakelaar, aan/uit/volumeregeling en de aansluitingen voor antenne en spreekgarnituur.
De details.

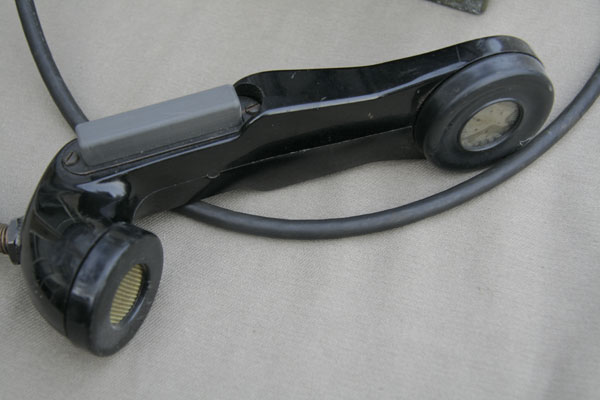

Telefoonhoorn.
Dirk, PG1D, schonk mij de bijbehorende broekantenne, zie onder:

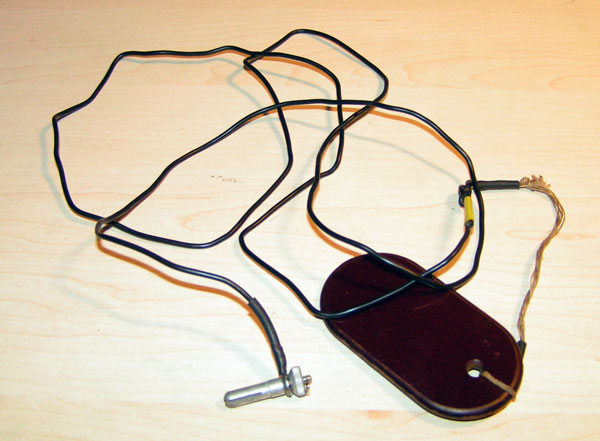

De antenne met aansluitstekker.

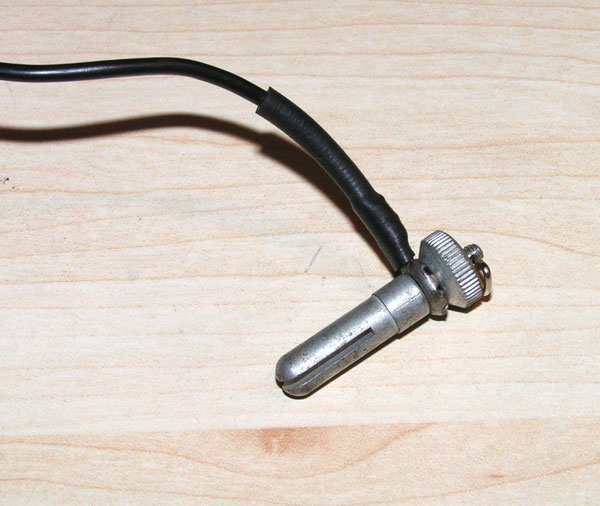

de stekker van dichtbij.

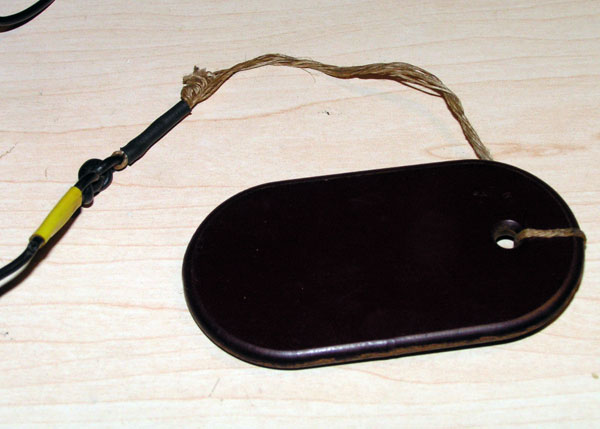

Het onderste deel, dat bestaat uit een stukje touw met daaraan bevestigd een stukje
pertinax oid. Waarschijnlijk moest dat plaatje in de sok worden gestopt.
Het lijkt me niet erg aangenaam om tijdens het lopen steeds een stuk materiaal
tegen je been te voelen klotsen.

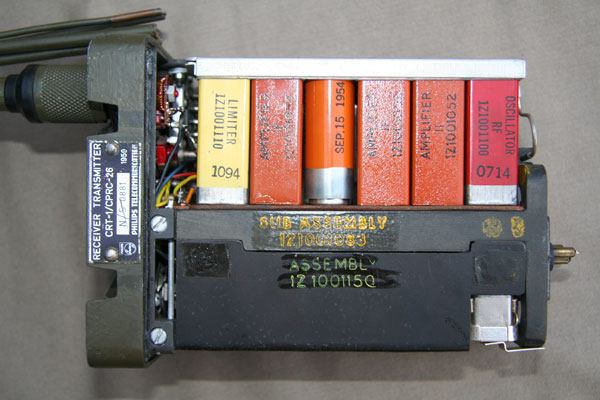

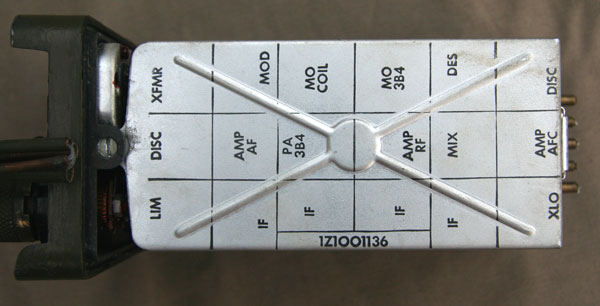

De modules van de limiter, IF-versterker en oscillator.

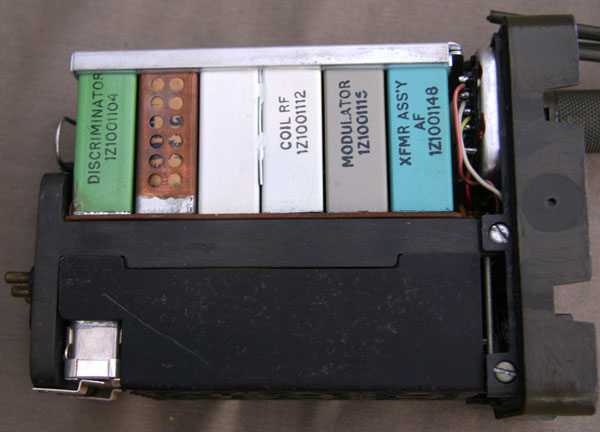

Hier de discriminator, waarschijnlijk een droogpatroon, RF-spoel en modulator en zendermodules.
Aan de hand van deze plaat zijn de posities van de componenten te zien.

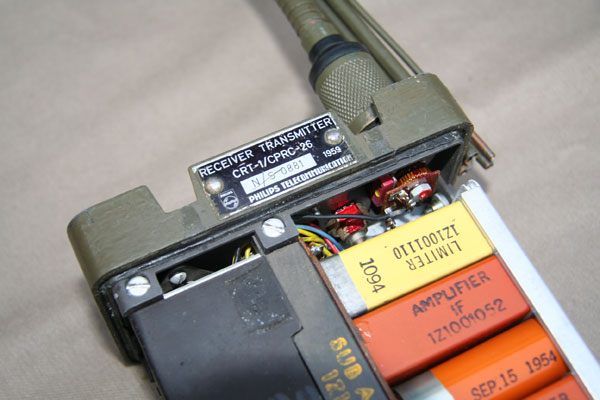

De antenneaansluiting met type-plaatje. Dateert uit 1959. Een deel van de
staafantenne is ook te zien.

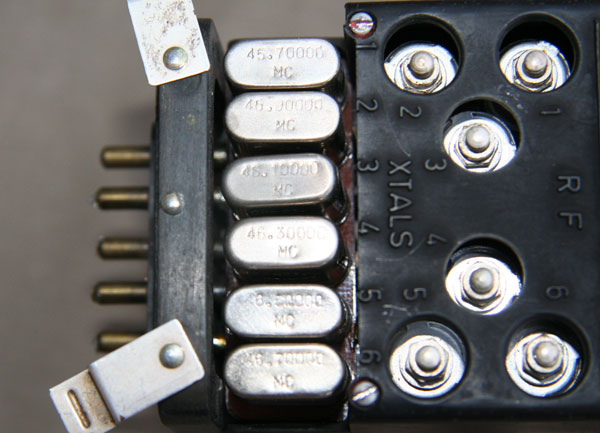

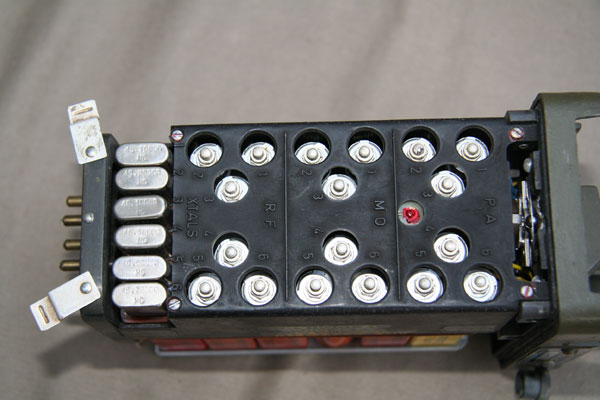

De trimmers van de verschillende trappen en links de zes kristallen.
Deze set werkt ergens bij de 46 MHz.

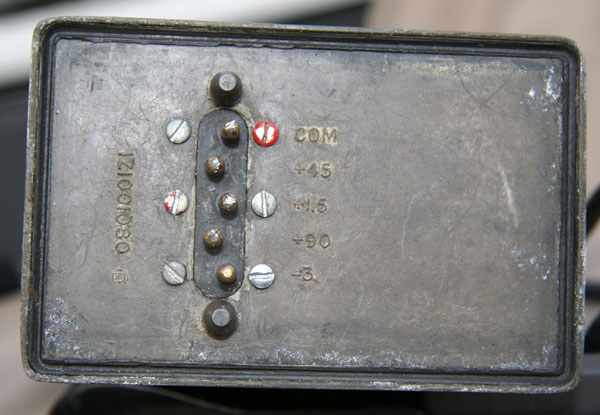

De aansluitingen naar de batterij.

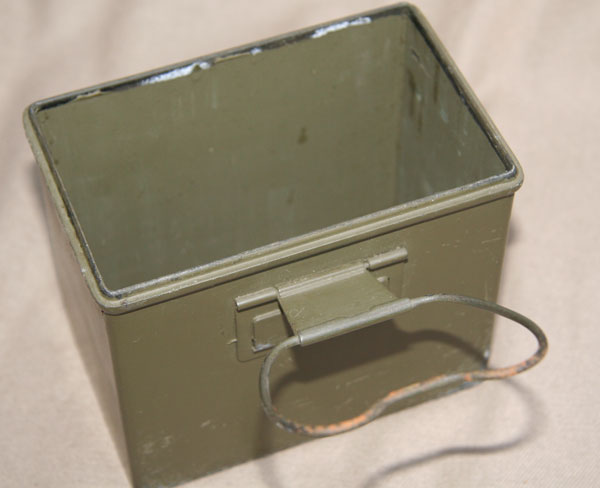

Hier zit normaal gesproken de batterij of de omvormer van Piet Lassche.

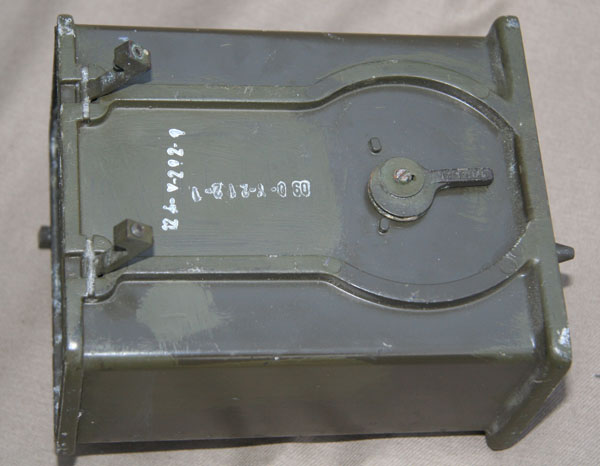

Blik op de lege kast.

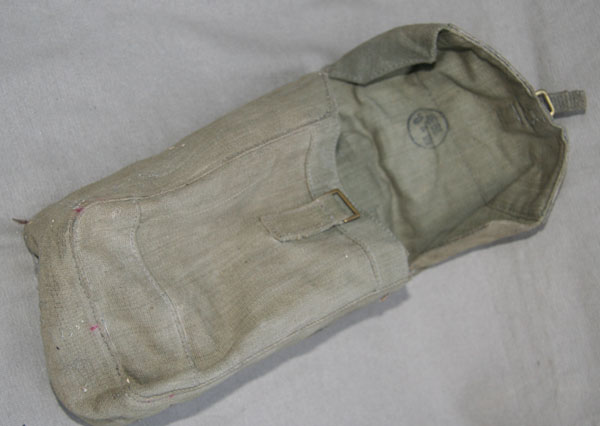

Deze tas zat ook bij de set, ik weet niet waar hij voor diende.
De echte tas moet nog weer terug gevonden worden.

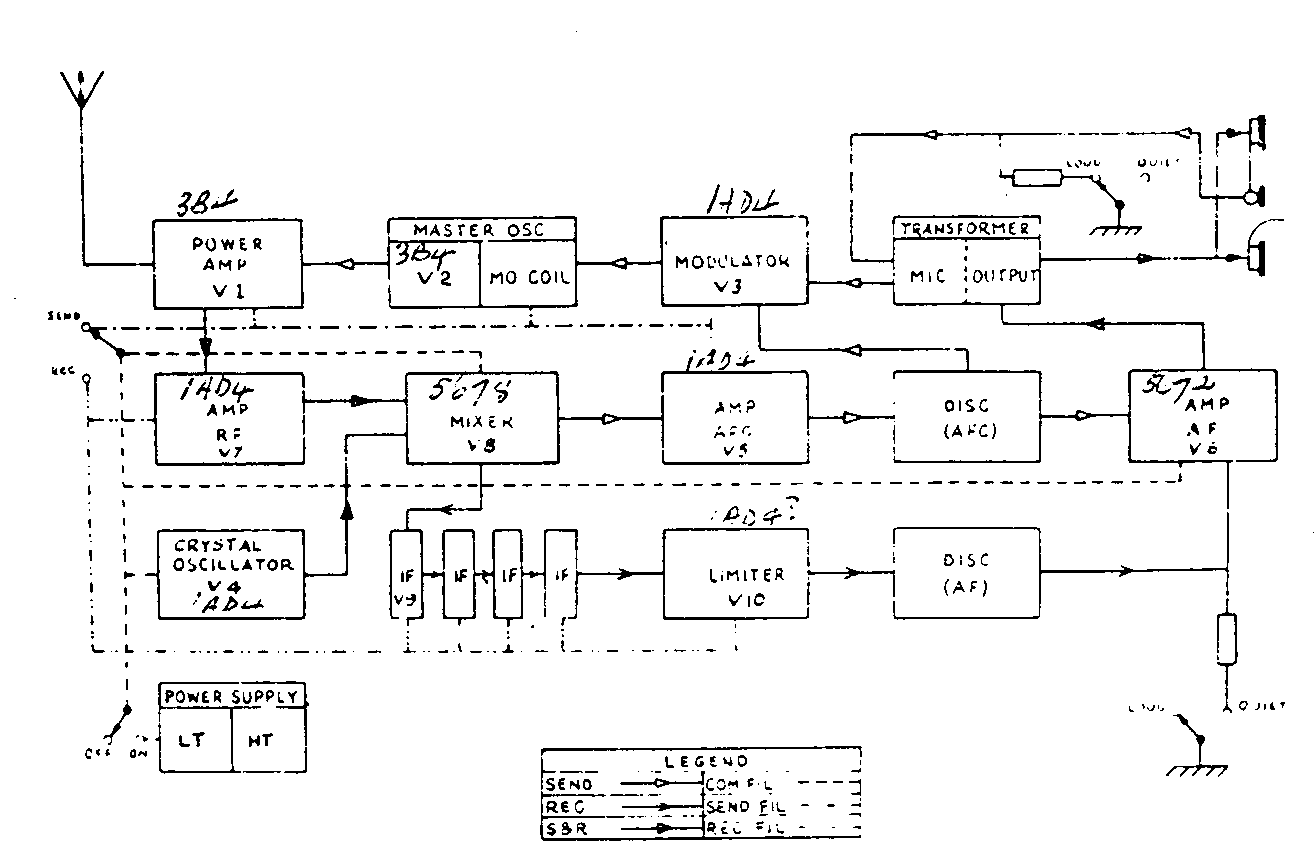

Boven het blokschema.

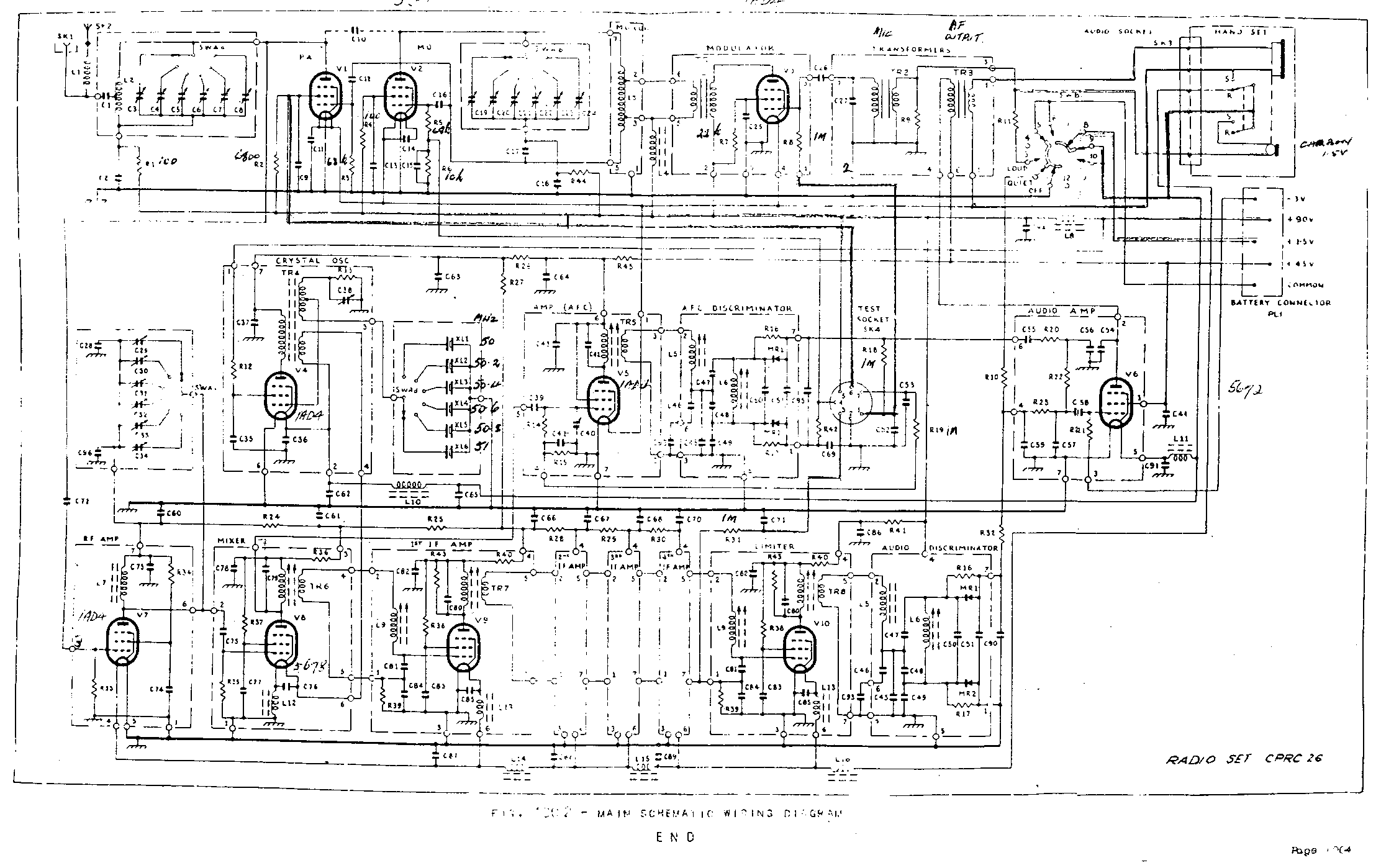

Het schema.

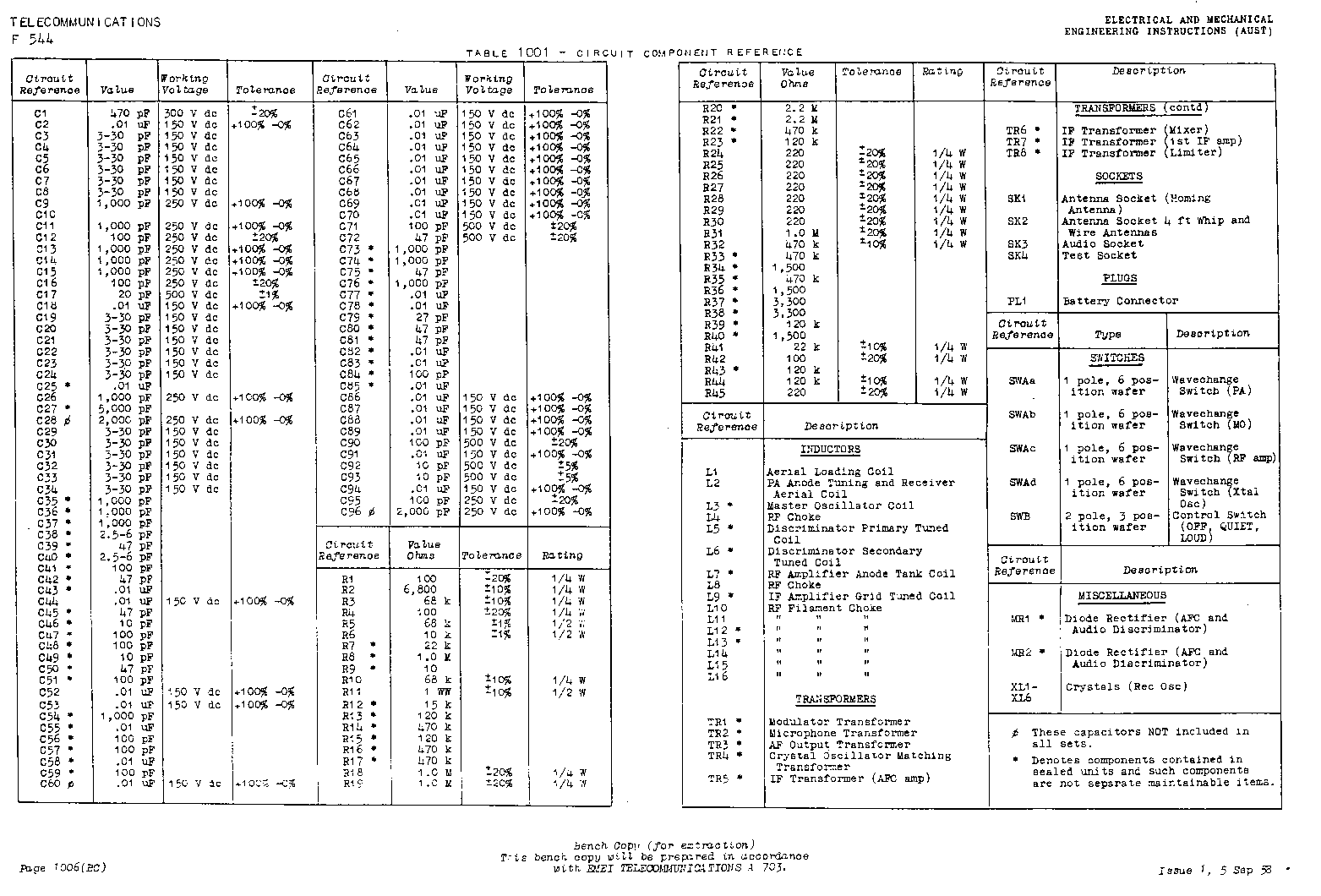

De componentenlijst.

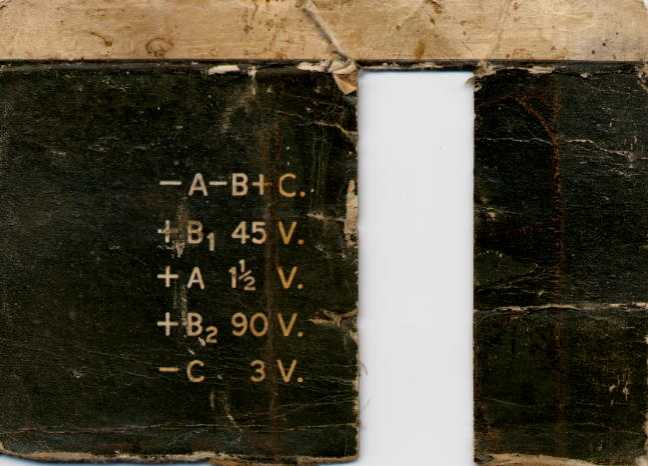

De batterijbovenkant.

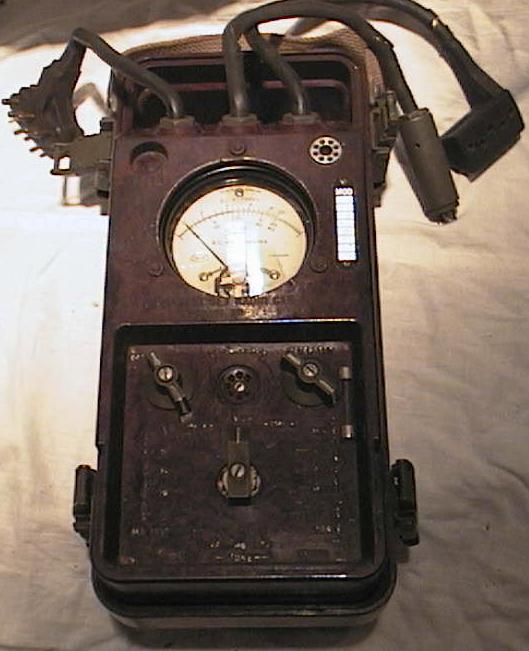

Met dit apparaat werd de set getest en afgeregeld.

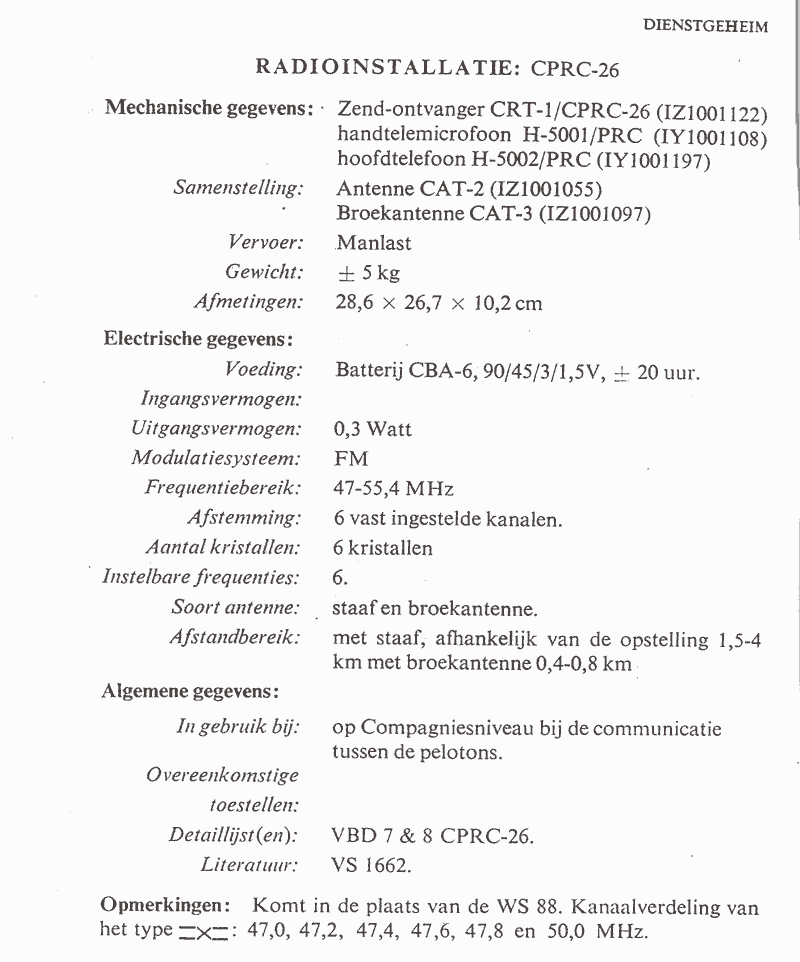

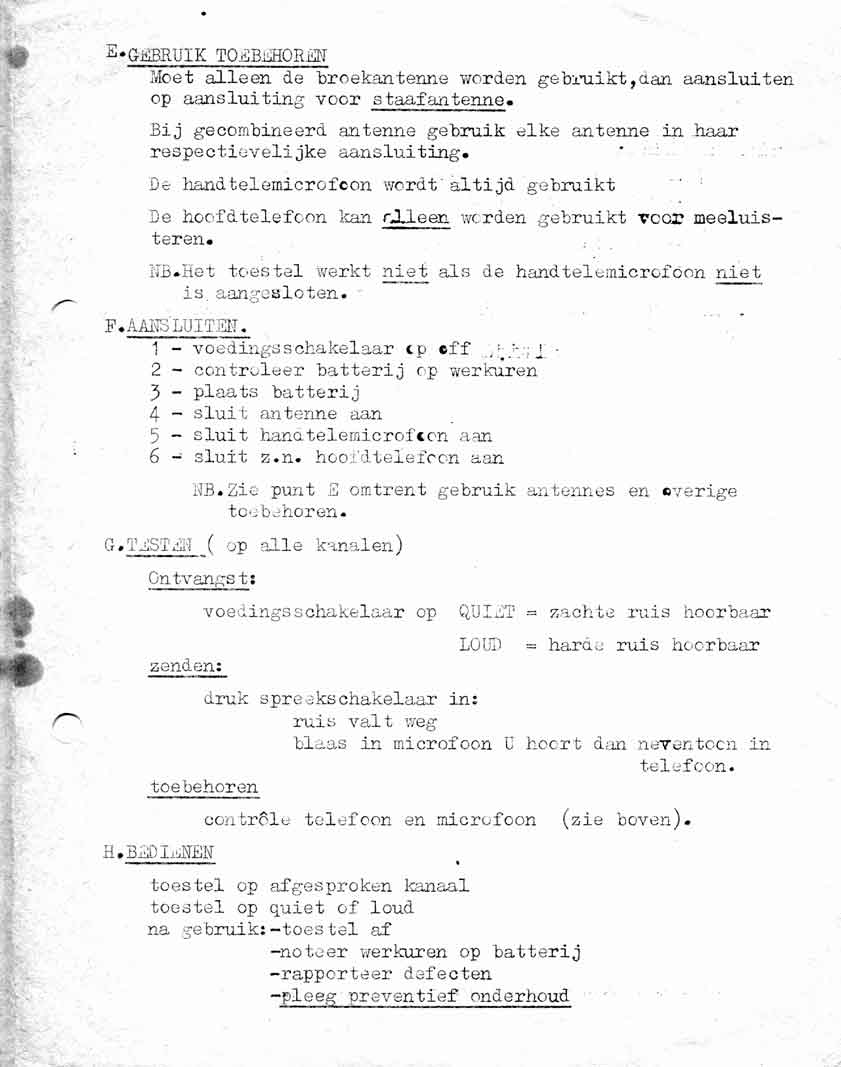

Hier onder nog een beschrijving van de Nederlandse landmacht:
