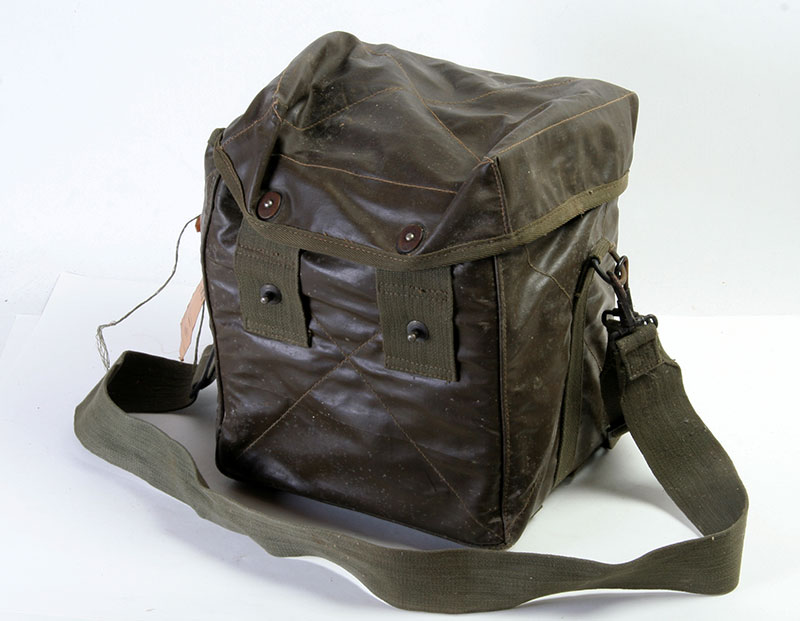

Bij het opruimen van mijn shack kwam ik onder de werkbank een tas tegen met twee apparaten erin. Het bleek
de control- en remote-control set C433 en C334 te zijn.
De lange tijd onder de tafel had de tas wat aangetast, maar met een doekje en wat schoonmaakspul glimt hij weer als nieuw.

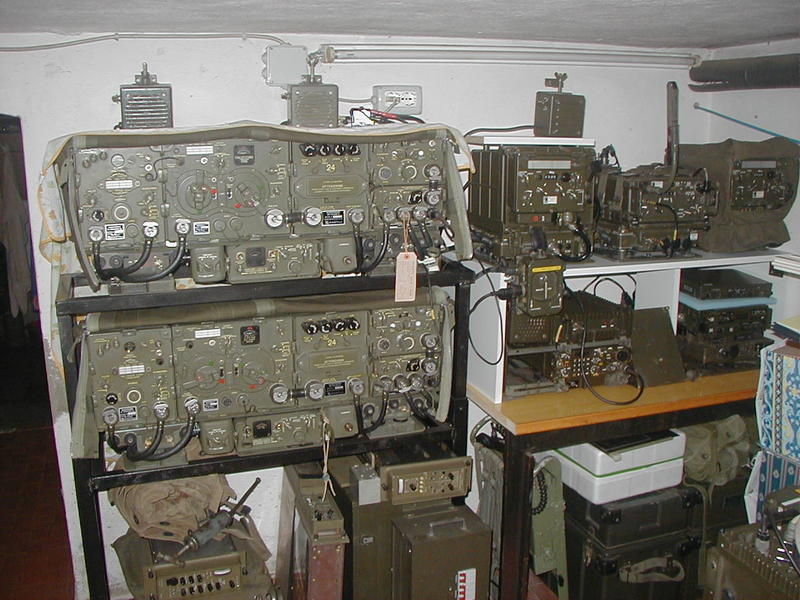

Deze remote-controls horen bij de GRC-3 t/m GRC-7 systemen. Hier links op de afbeelding.( foto IW5ELC)

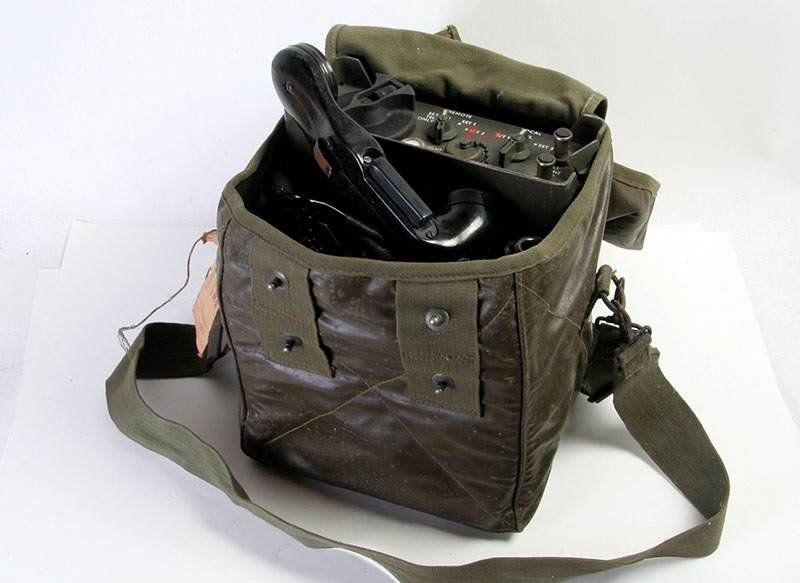

De geopende tas.

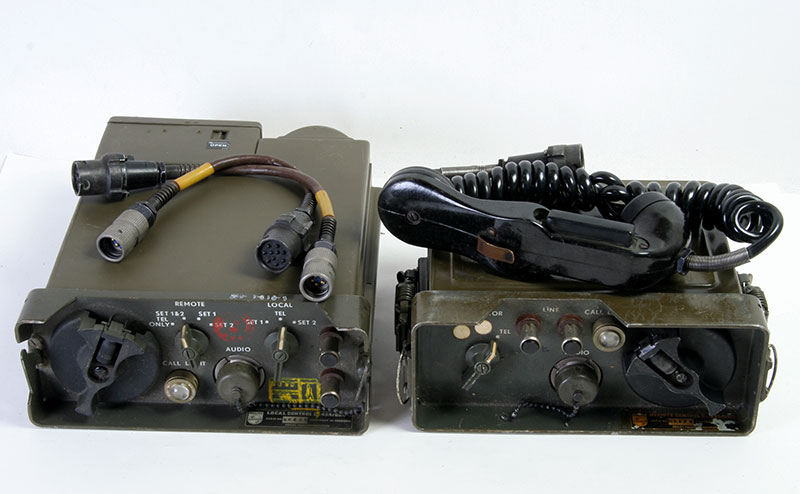

De inhoud, links de C434 en rechts de C433.
C334 met handgenerator en oproeplamp.

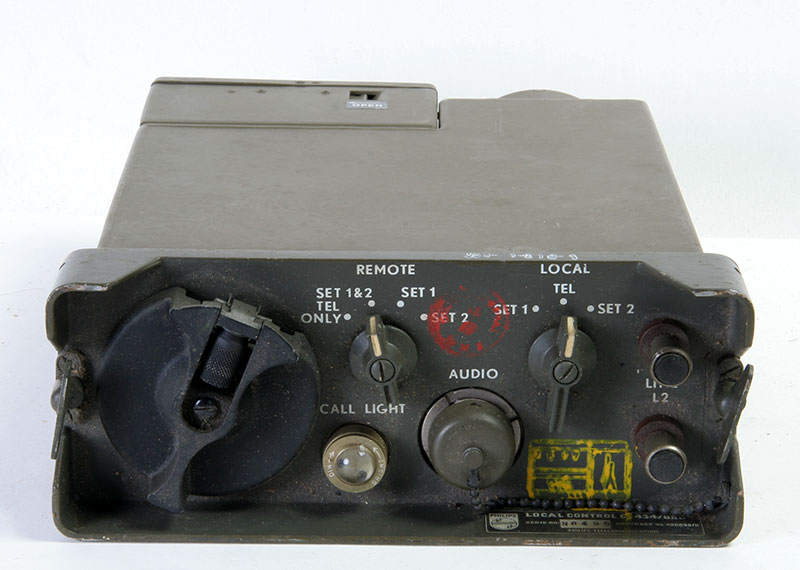

Dit is de zogenaamde "Local control", deze wordt rechtstreeks aan de zender/ontvanger aangesloten.

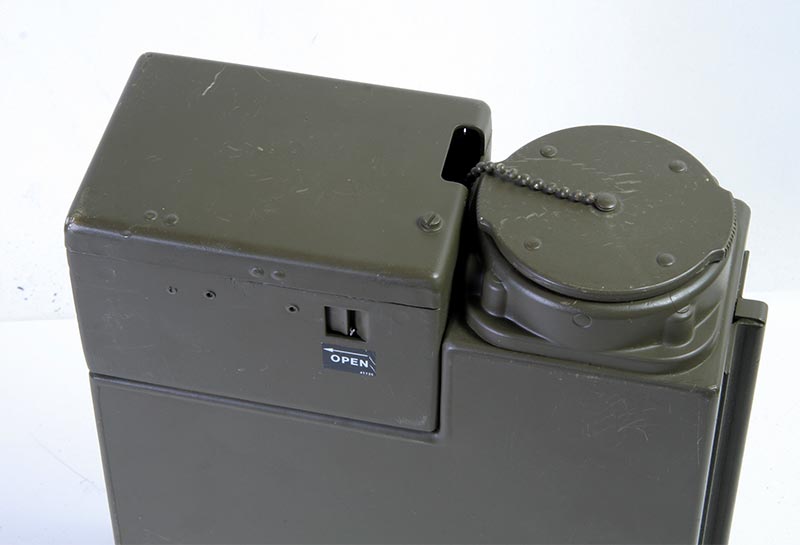

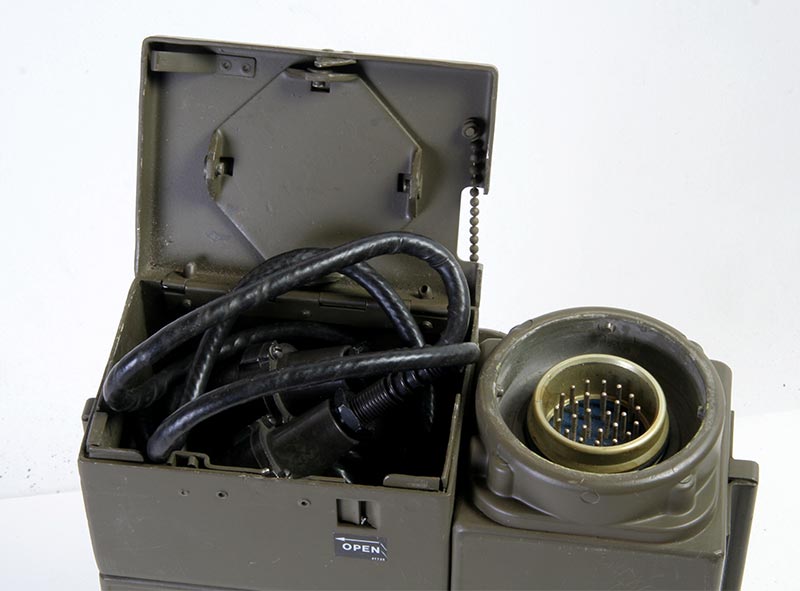

Onder de rechthoekige deksel bevinden zich twee aansluitsnoeren. Onder de ronde dop is een grote connector-socket te vinden.

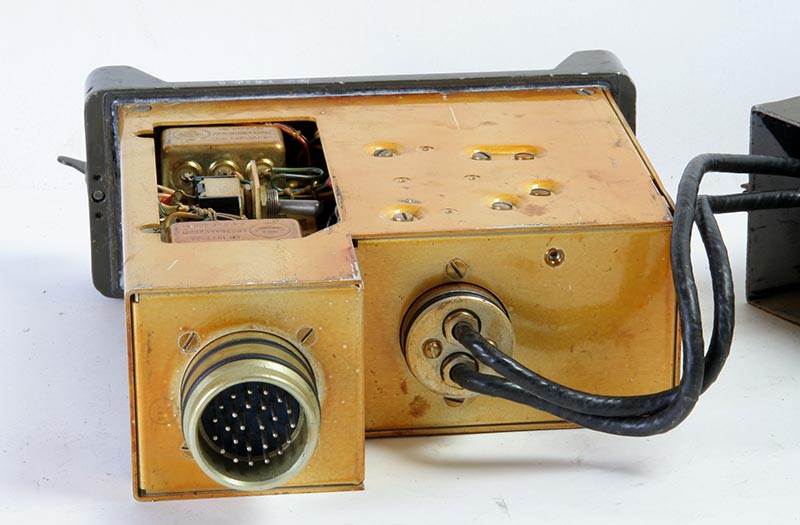

De dopjes verwijderd.
De set is redelijk waterdicht gezien de vele O-ringen om de aansluitingen.

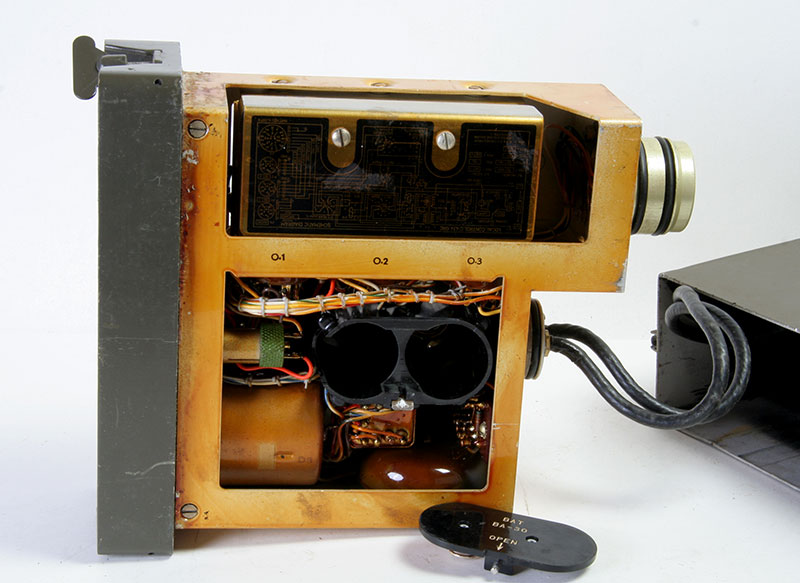

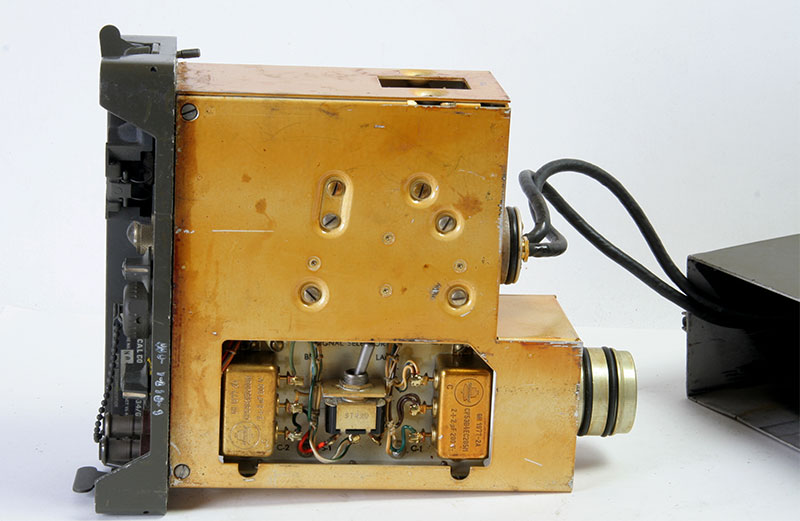

Op deze foto is ook te zien waar de twee batterijen gehuisvest zijn.
De andere kant met een schakelaar.
Met deze schakelaar wordt de keuze bepaald van belof lamp.

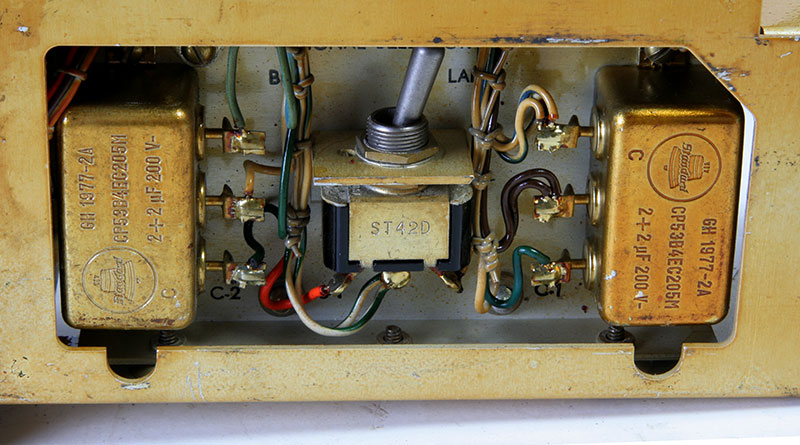

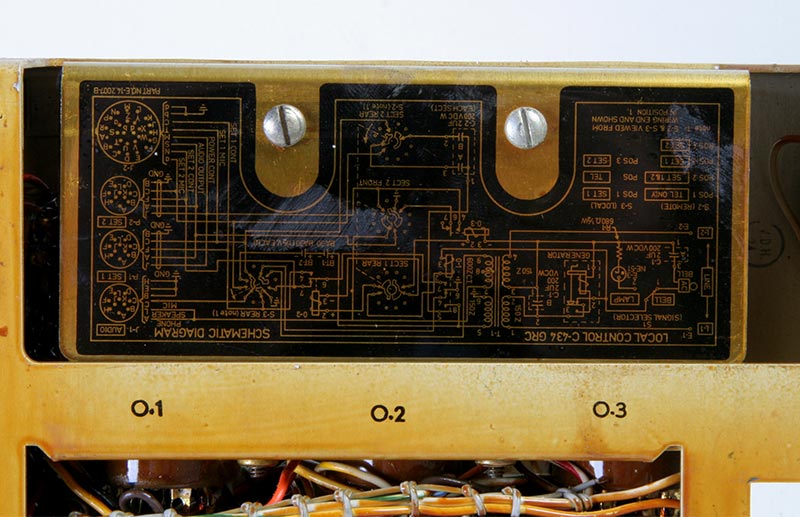

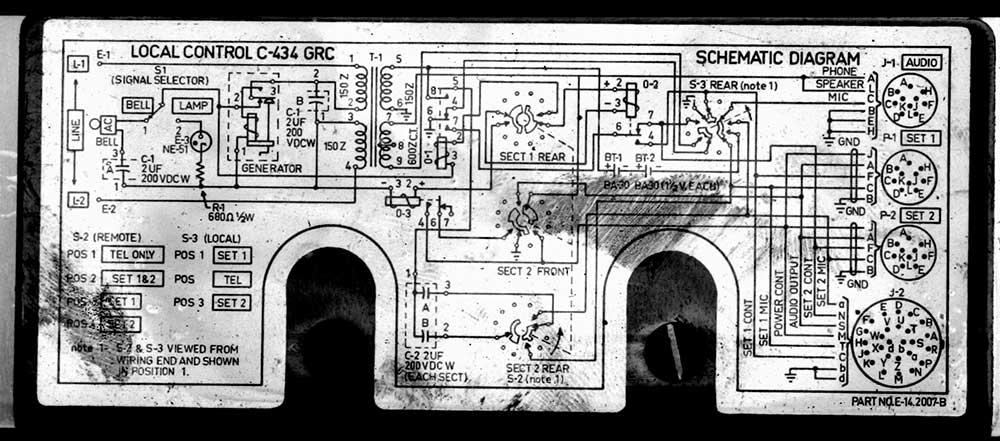

Op deze plaat het schema van de 434, duidelijk is dat niet. Dus, de foto maar wat bewerkt met ondetstaand resultaat.
Schema.

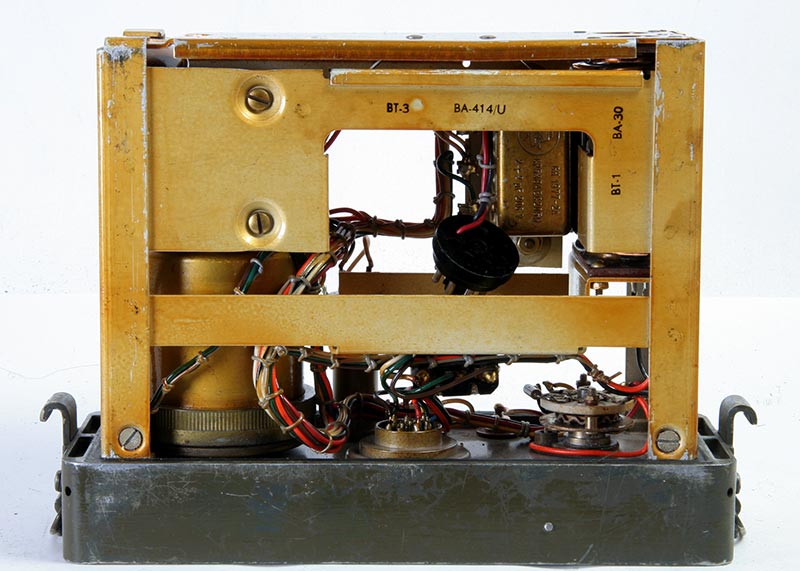

De remote unit C-433.

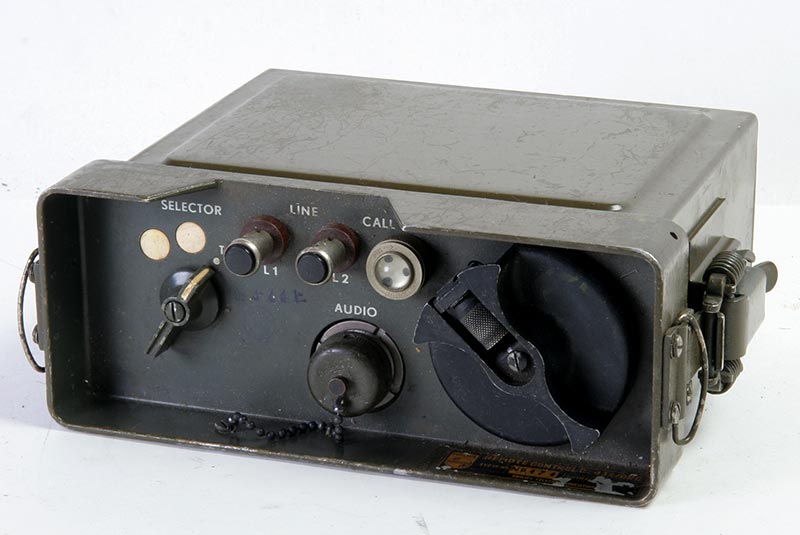

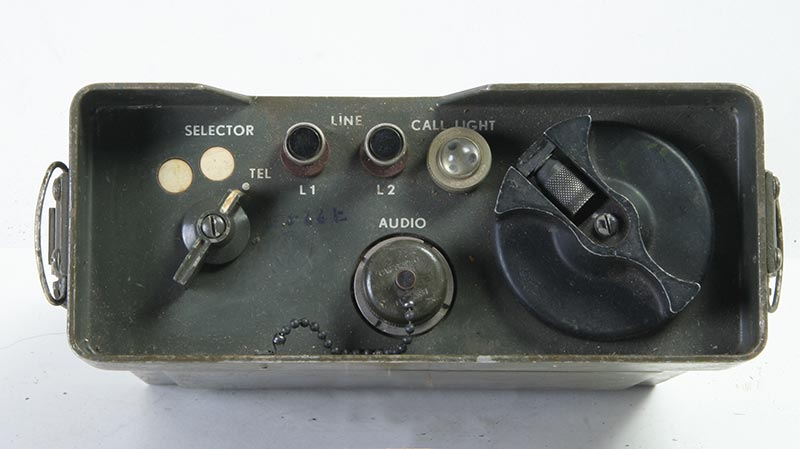

Vooraanzicht, de selectie hier is alleen Telefoon.

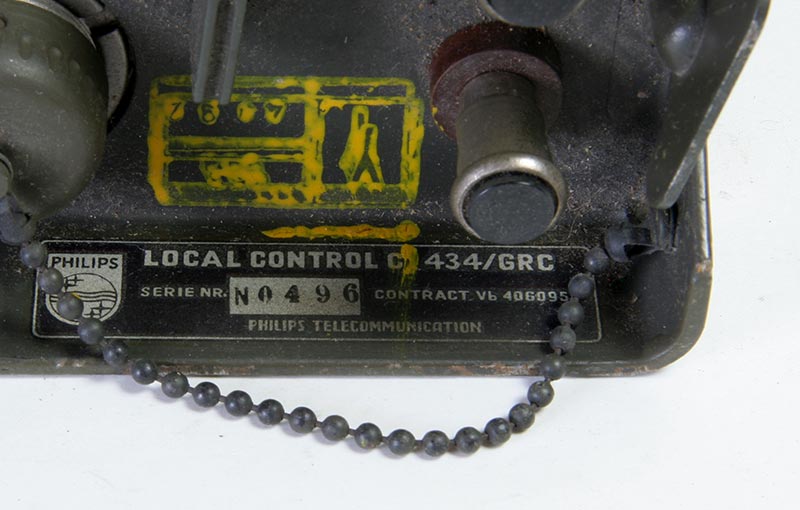

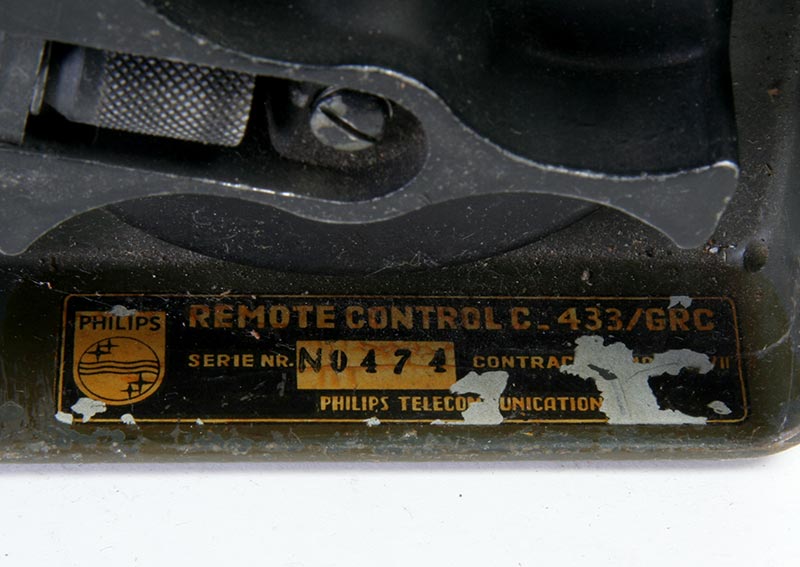

Ook dit is een Philips product.

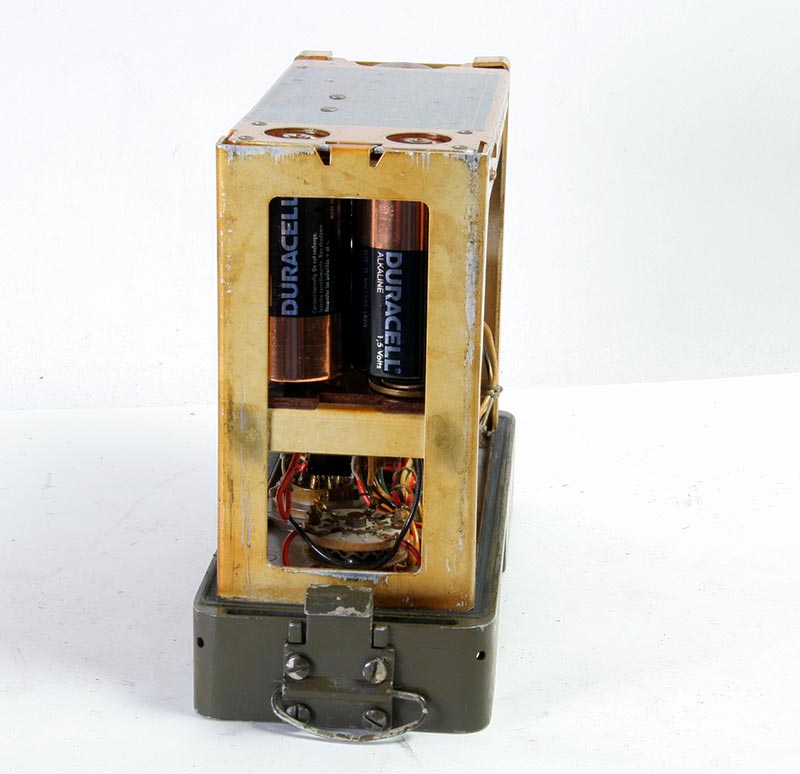

Plek voor de batterijtjes, ze zaten er nog in hadden een houdbaarheidsdatum van Mei 1999, toch waren ze nog onbeschadigd.
De onderkant van de unit.
Een blik op de bovenkant.

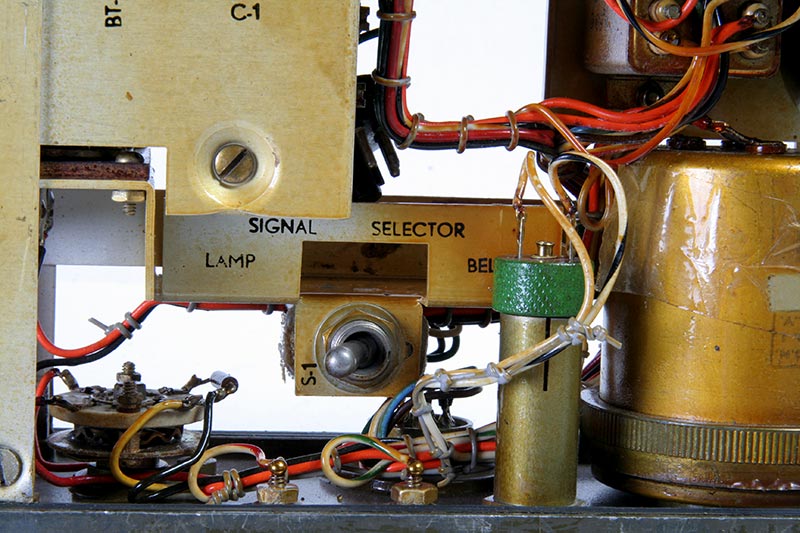

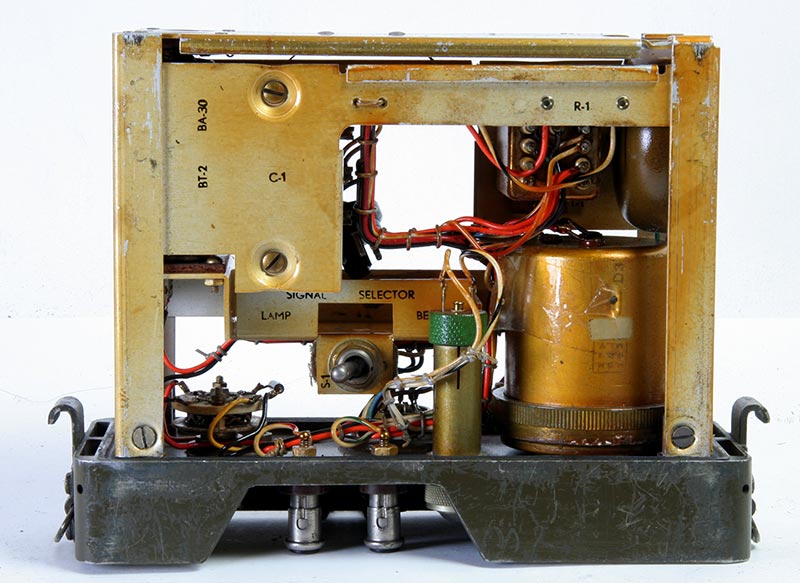

Met de signal-selector, lamp - bell.

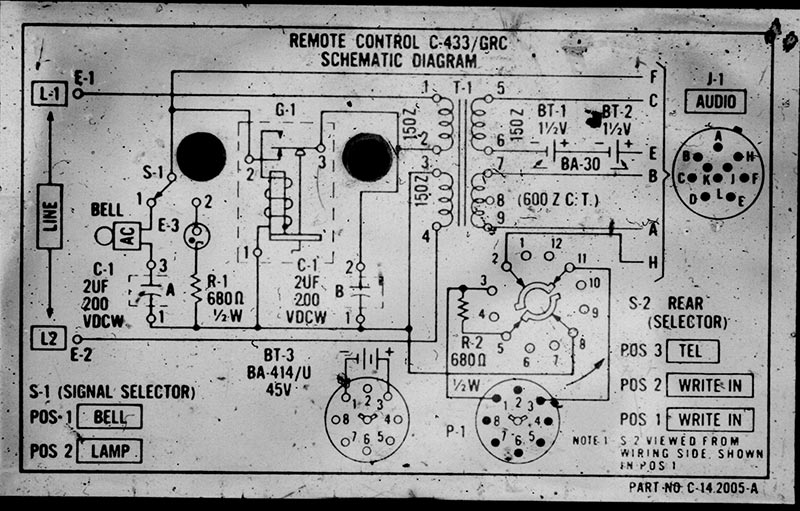

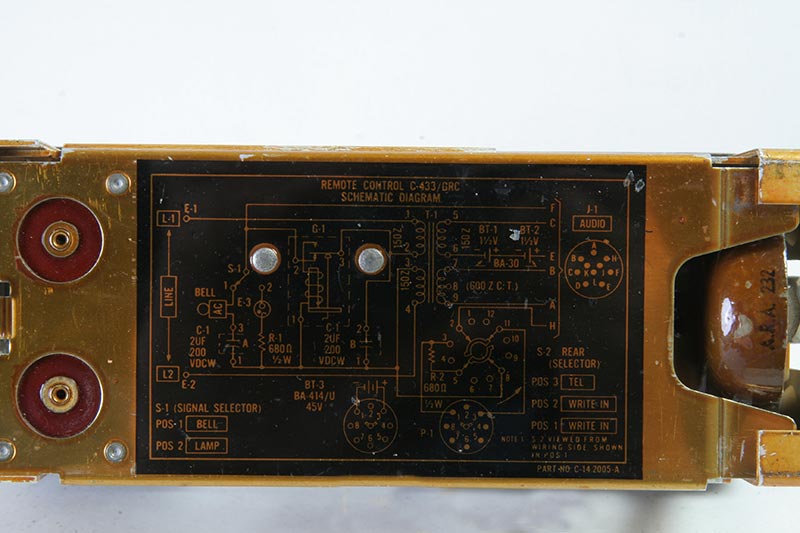

De batterijklep met schema.
Schema.

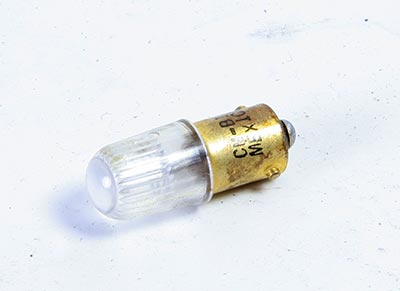

Dit is zo'n lampje, vreemd glaasje...

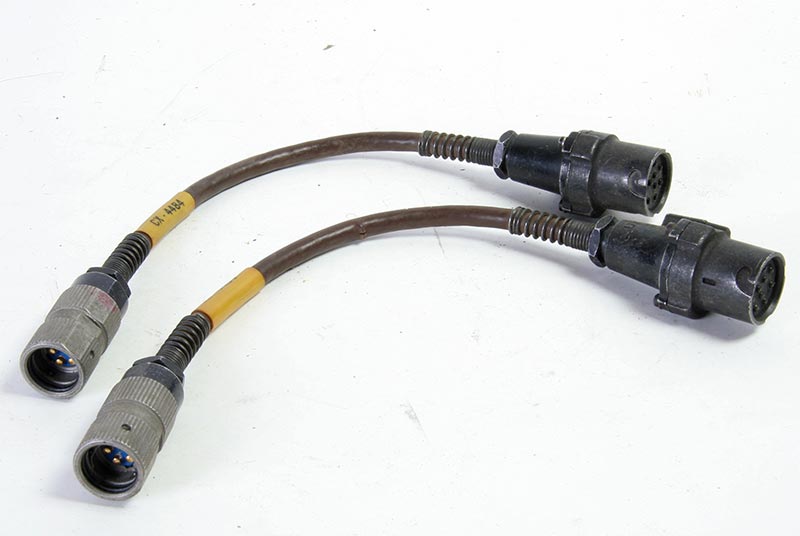

Het geheel werd compleet gemaakt met twee aanpassingskabels voor andere pluggen.

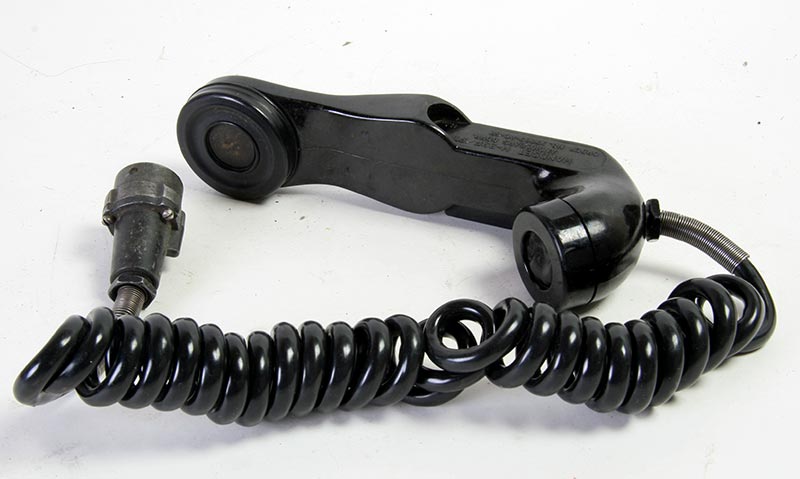

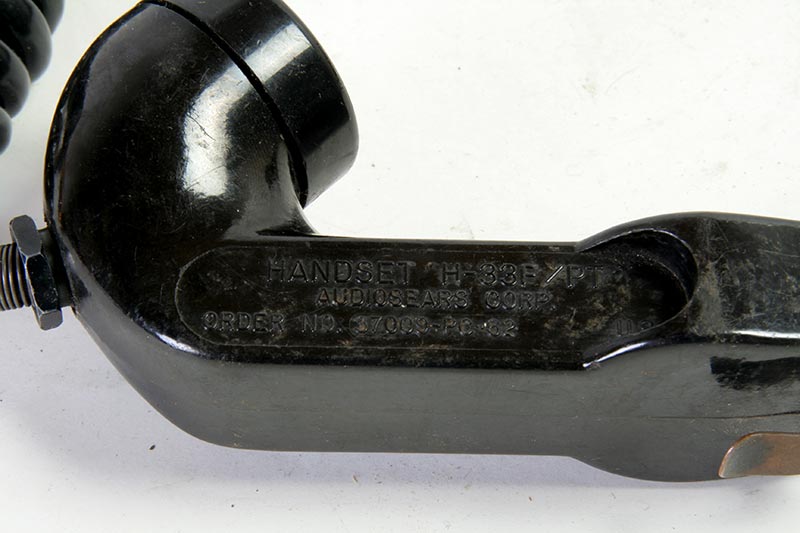

De bijbehorende telefoonhoorn.
het is een H-33F exemplaar.
