RT-4600

De RT-4600 is de opvolger van de RT-3600, weliswaar een minder degelijke en goedkopere uitvoering
Het is een FM-zender/ontvanger, die in twee varianten werd uitgevoerd, de smalle, met 25 kHz kanaal-afstand en de brede, met 50 kHz. kanaalafstand. De groene frontplaatuitvoering is de 25 kHz-versie en de uitvoering met een gedeeltelijk zwarte frontplaat is de 50 kHz.

De RT-3600 is voorzien van oerdegelijk materiaal en veel mechanische filters, de eisen van de Koninklijke Landmacht aan de producent, Philips Telecommunicatie Industrie, waren zo hoog, dat de RT-3600 een technisch wonder mag heten. De 4600 daarintegen is mechanisch nogal kwetsbaar, mede door de basis, een printplaat, waarop de modules zijn gemonteerd. De trillingen in een tank zijn voldoende om de printplaat te doen breken.
Ook de behuizing van de modules is wat aan de magere kant.
Het frequentiebereik loopt van 30 tot 76 MHz. Het hier getoonde exemplaar werkt met 50 kHz. kanaalafstand.

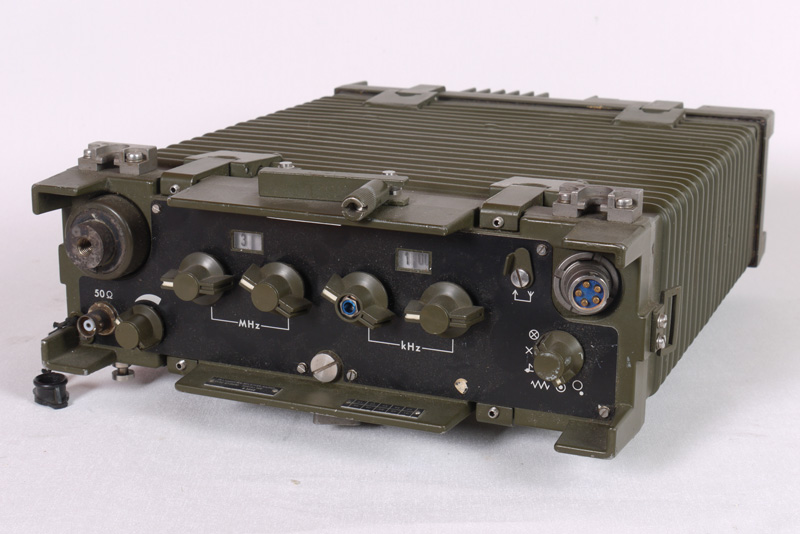

Op deze afbeelding is duidelijk de zwarte frontplaat te zien.

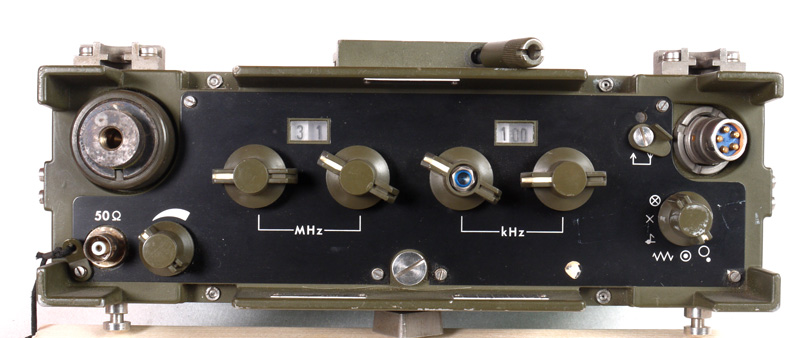

Vooraanzicht van detransceiver, waarvan het uitgangsvermogen ca. 2 watt bedraagt. Dit is de zogenaamde man-pack-uitvoering, die in een draagstel op de rug werd gedragen.

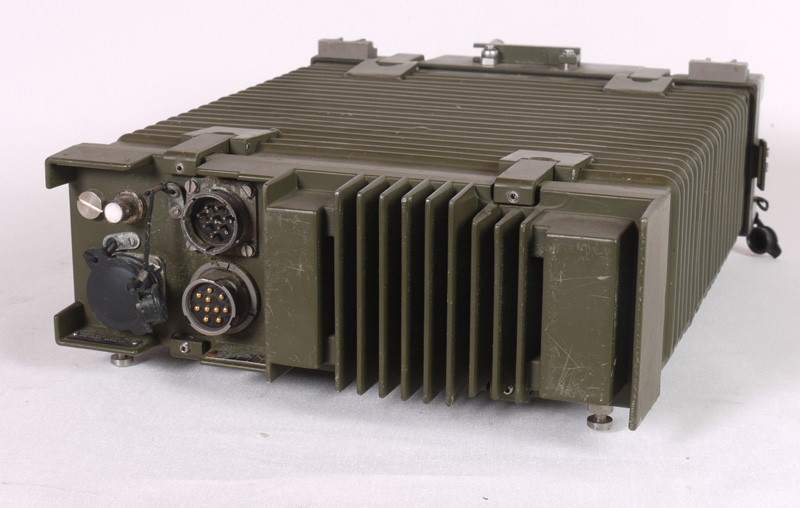

Op deze foto de achterkant met de voedingsunit PP4601.

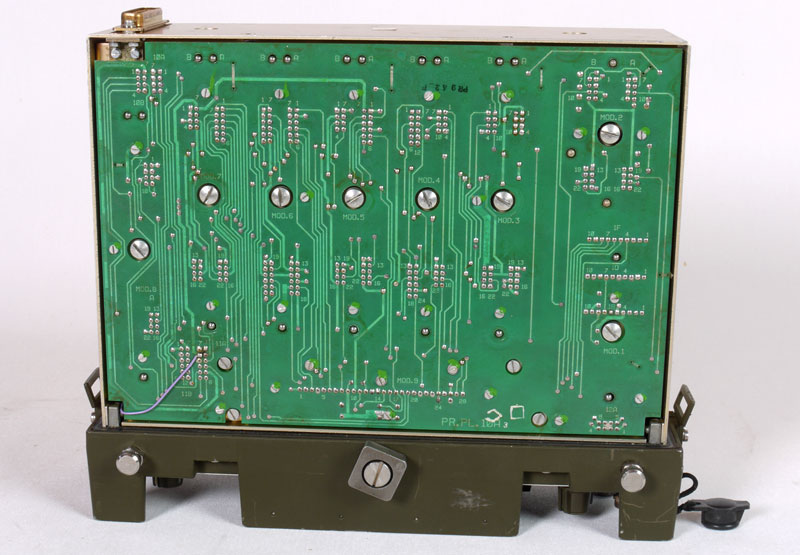

Dit is de beruchte print, waarbij middels de schroeven de modules op gemonteerd zijn.

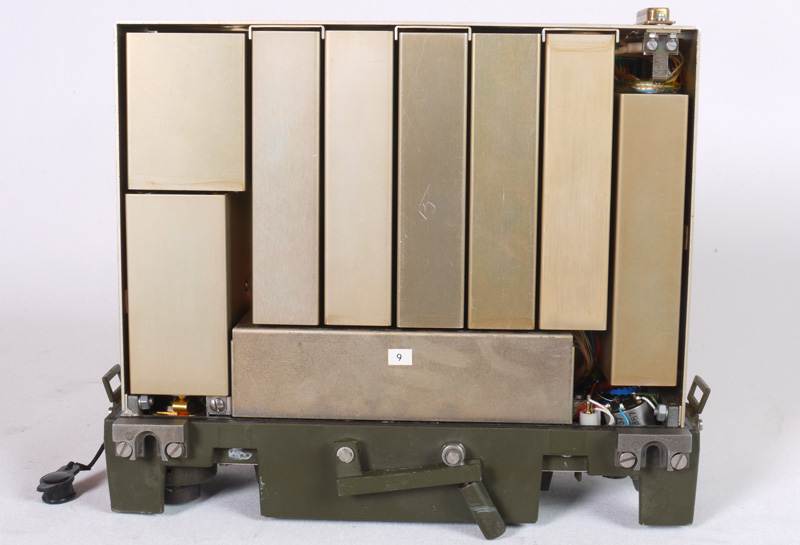

Een blik op de modules.

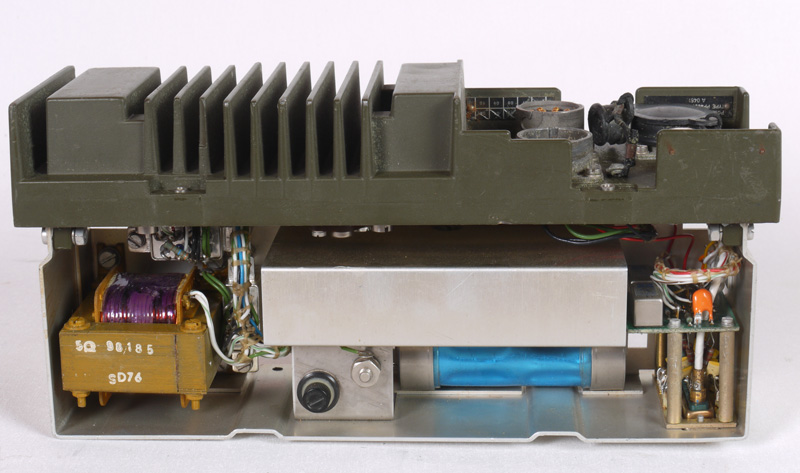

Hier een afbeelding van de voedingsunit PP4601.

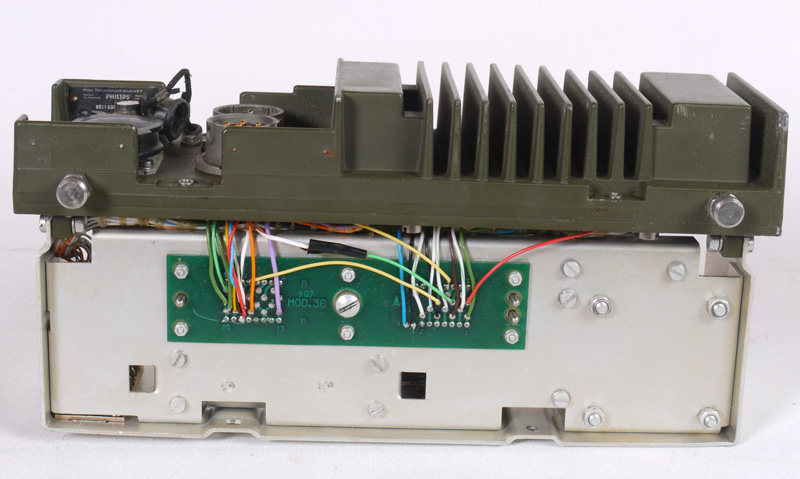

Ook hier is gebruik gemaakt van een prtintplaat voor de montage van moduul 36.

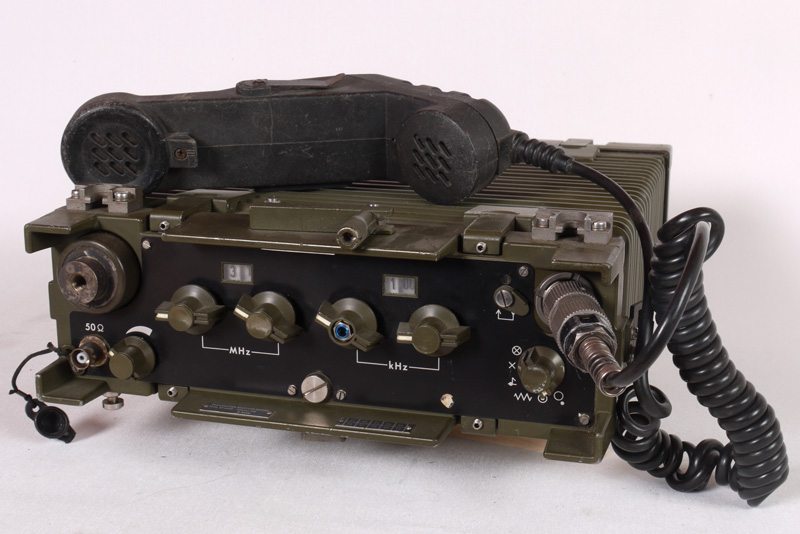

De set met telefoon.

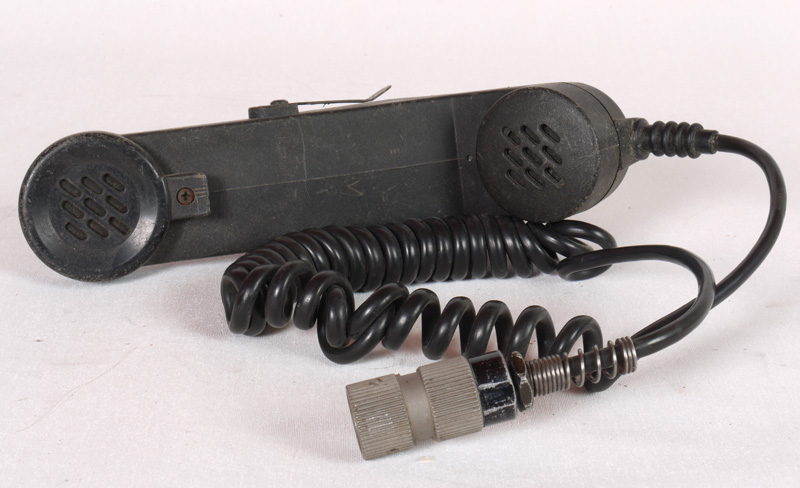

Hierbij nog een plaatje van de telefoonhoorn.
