Mijn verzameling van Nederlandse militaire apparatuur is niet bijzonder omvangrijk. Veel van de uitrusting die in Nederland gebruikt werd, was van Engelse of Amerikaanse afkomst.
Zo ook dit apparaat, een Engelse Speech Amplifier, toegepast bij de Koninklijke Marine.
Gegevens ontbreken, aangezien er, volgens insiders, zo ongeveer de doodstraf op stond als er documentatie naar buiten kwam.

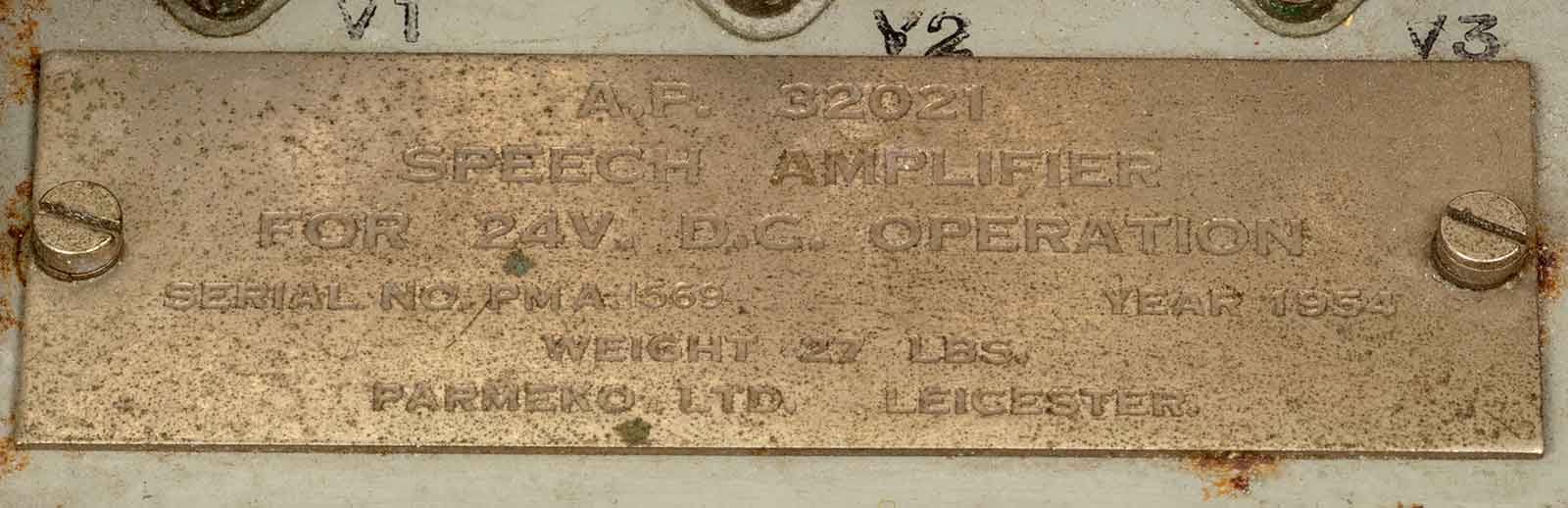

De versterker werd volgens het plaatje in 1954 gebouwd door de firma Parmeko Ltd. in Leicester GB.
Het gewicht liegt er ook niet om, 27 lbs. of 12,3 kg. De rotary-omvormer en de trafo's dragen daar voor het grootste deel aanbij.

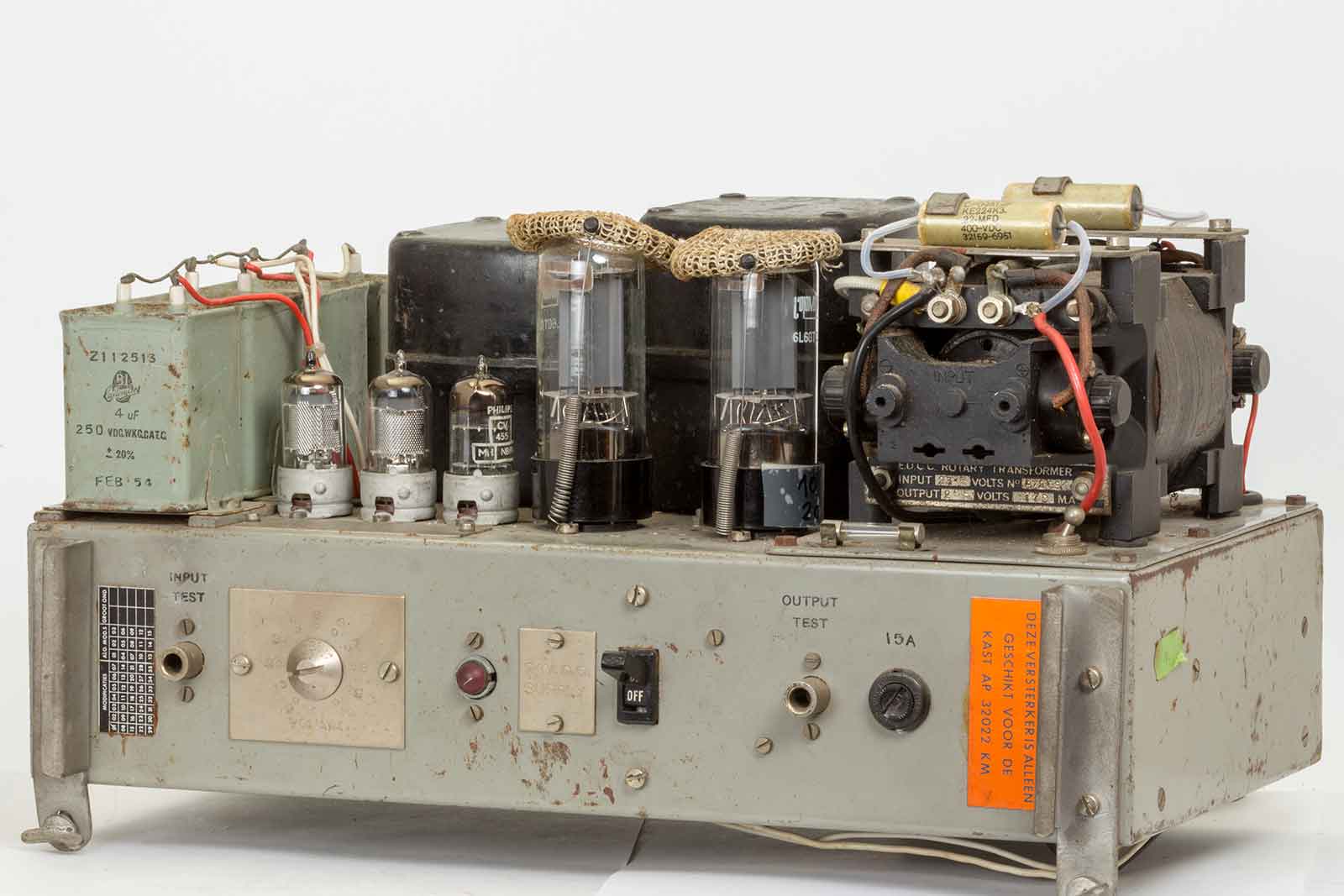

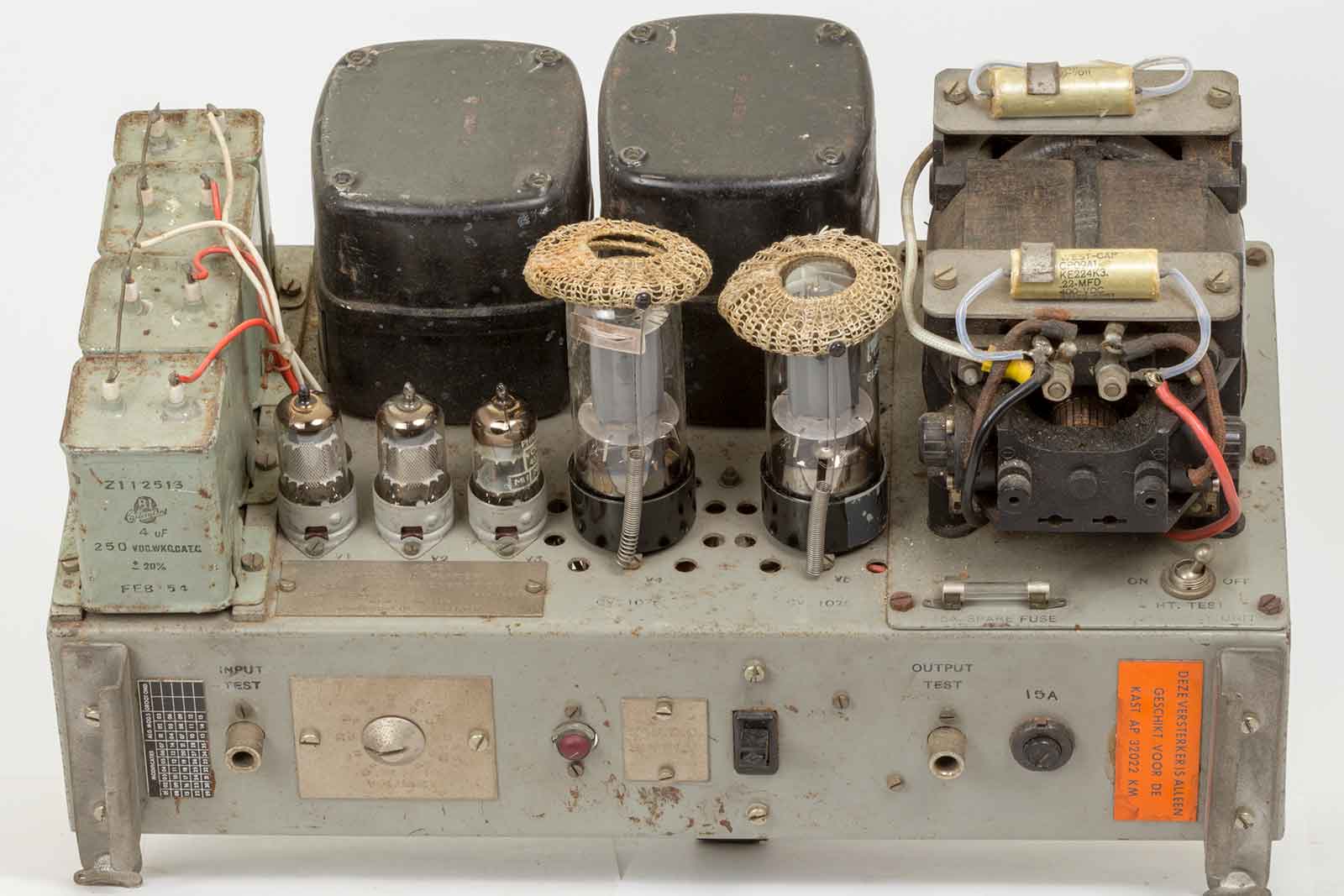

Het vooraanzicht.
| V1 | CV2901 | = EF86 | Voorversterker 1 |
| V2 | CV2901 | = EF86 | Voorversterker 2 |
| V3 | CV455 | = ECC81 | Fasedraaier |
| V4 | CV1075 | = KT66 | Eindversterker |
| V5 | CV1075 | = KT66 | Eindversterker |

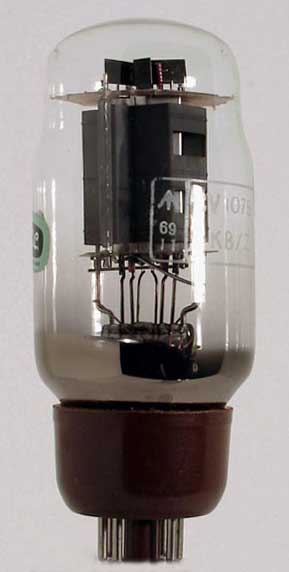

De CV1075 of KT66, door het gebruik van deze buis door audiofreaks, helaas niet meer te betalen, dus maar vervangen door de 6L6.
En nog een vooraanzicht.

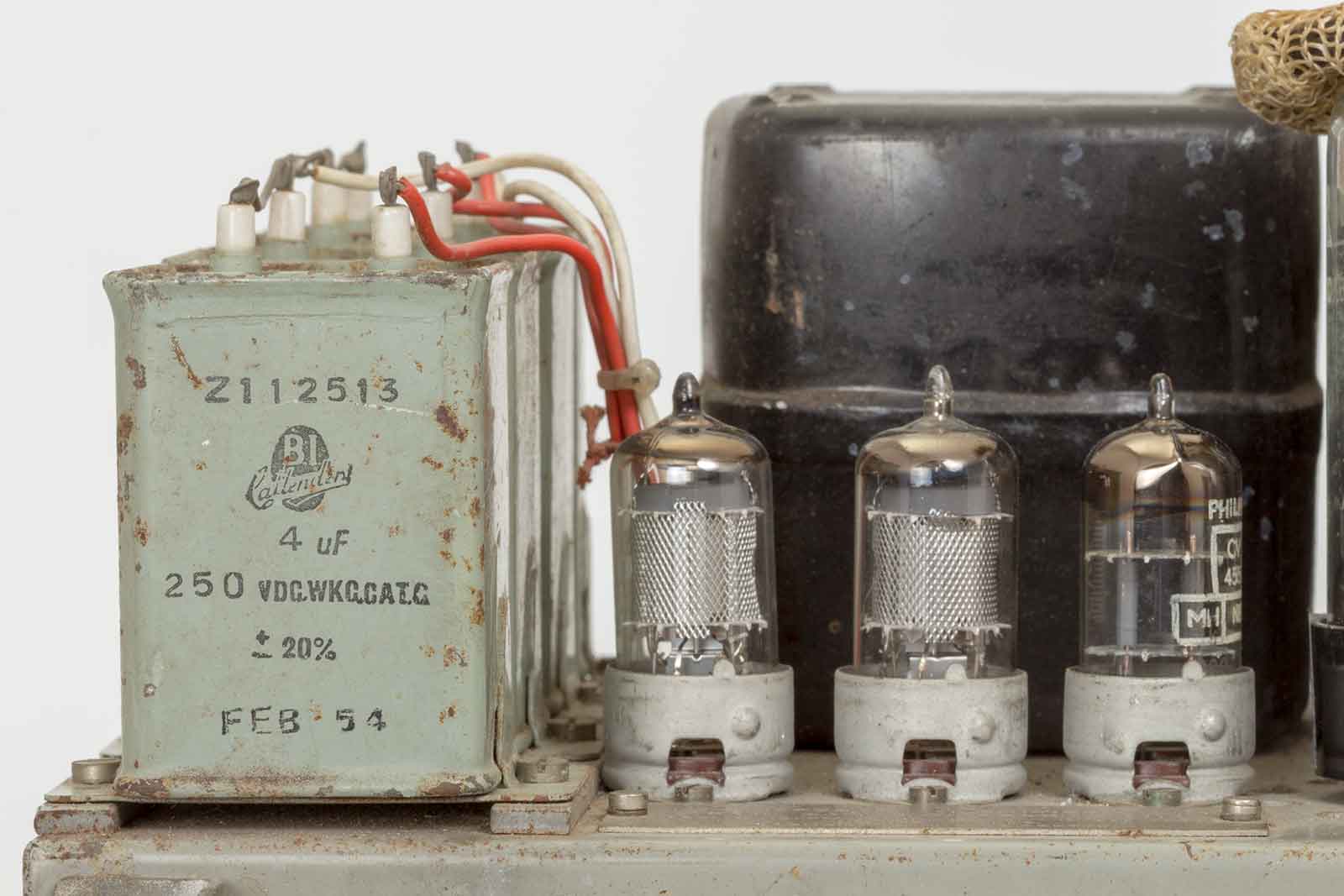

Een stel blok-condensatoren met daarnaast twee x EF86 en een ECC81.

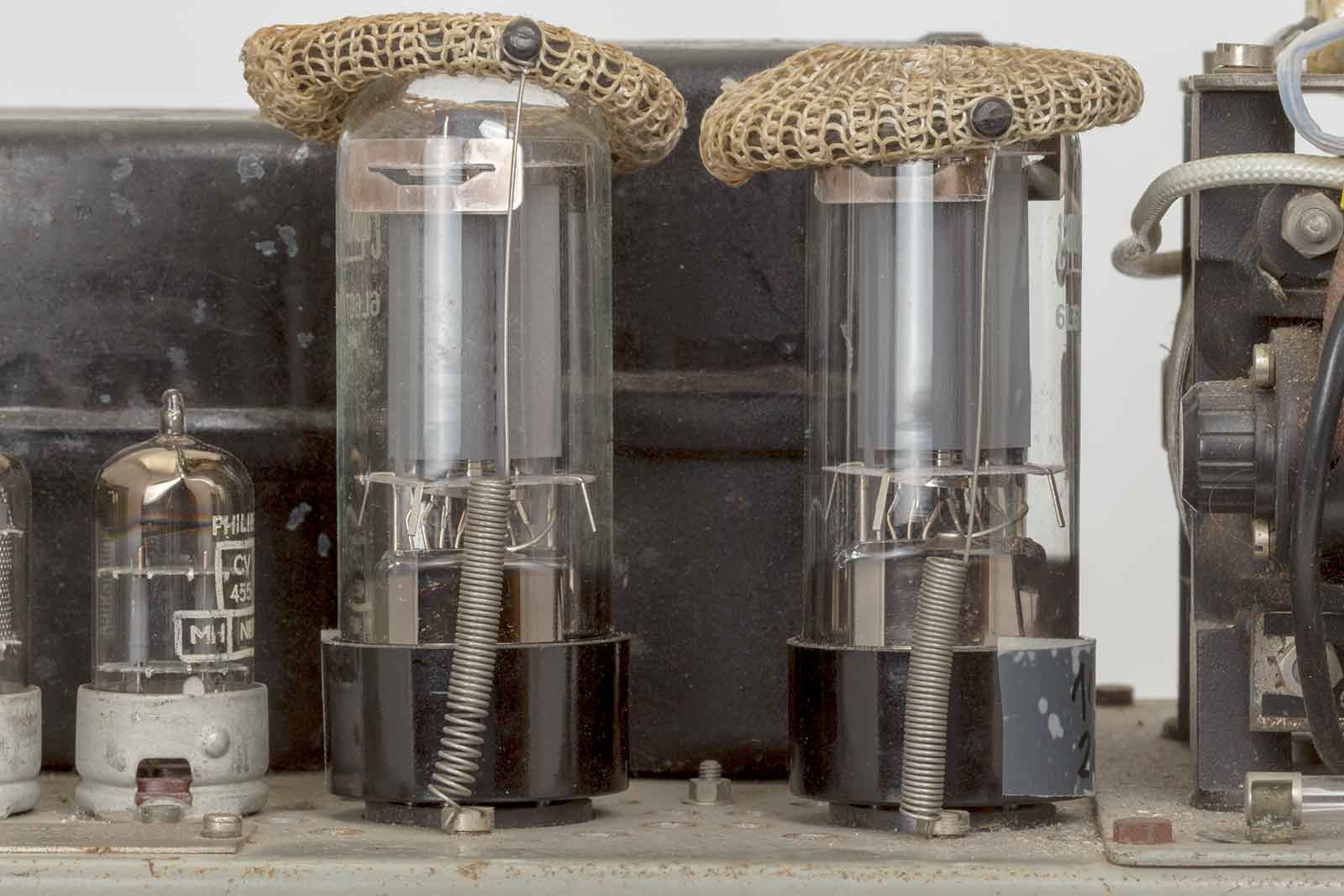

De twee 6L6-buizen met een soort gebreide alpino's op de kop.
De rotary-transformer.

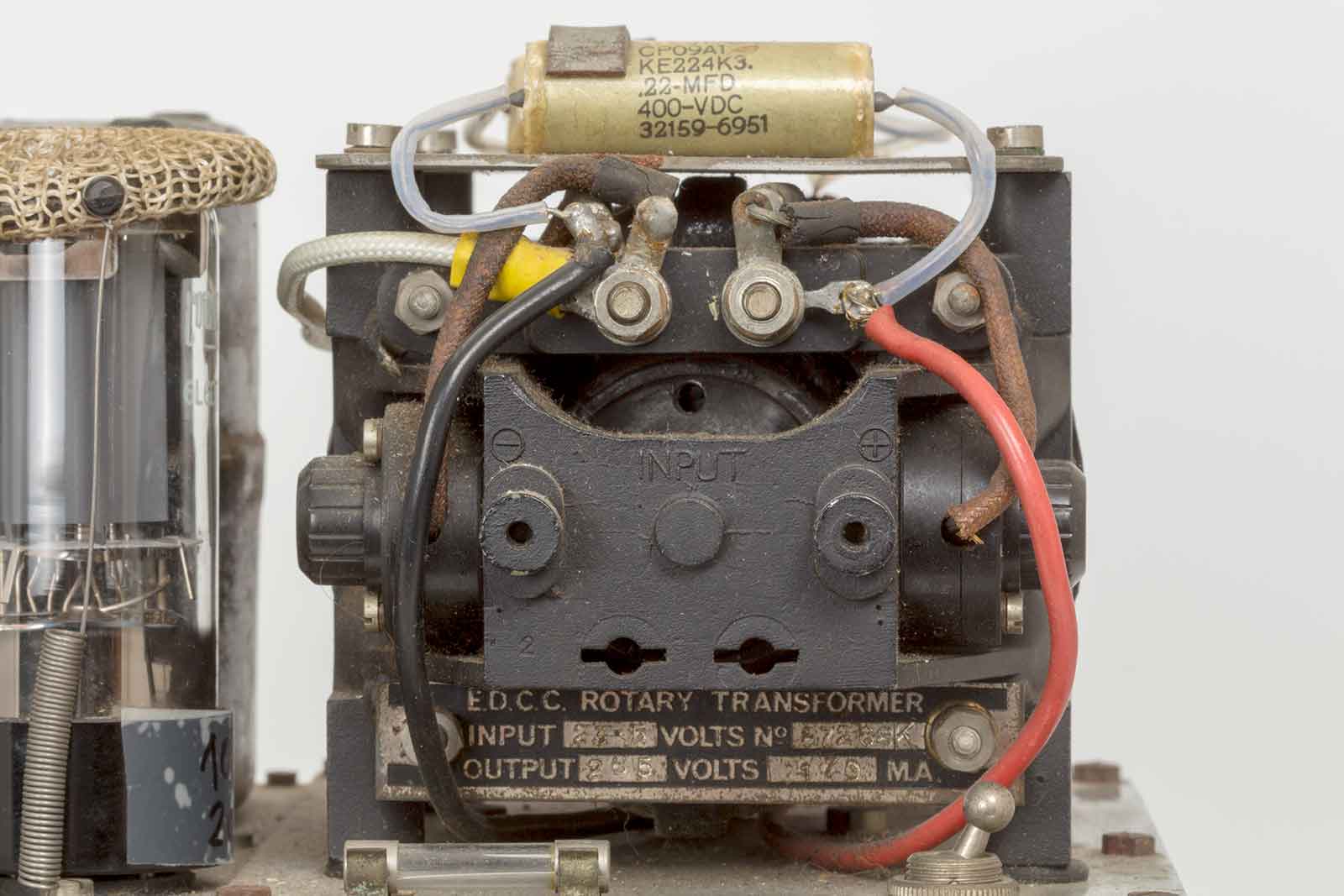

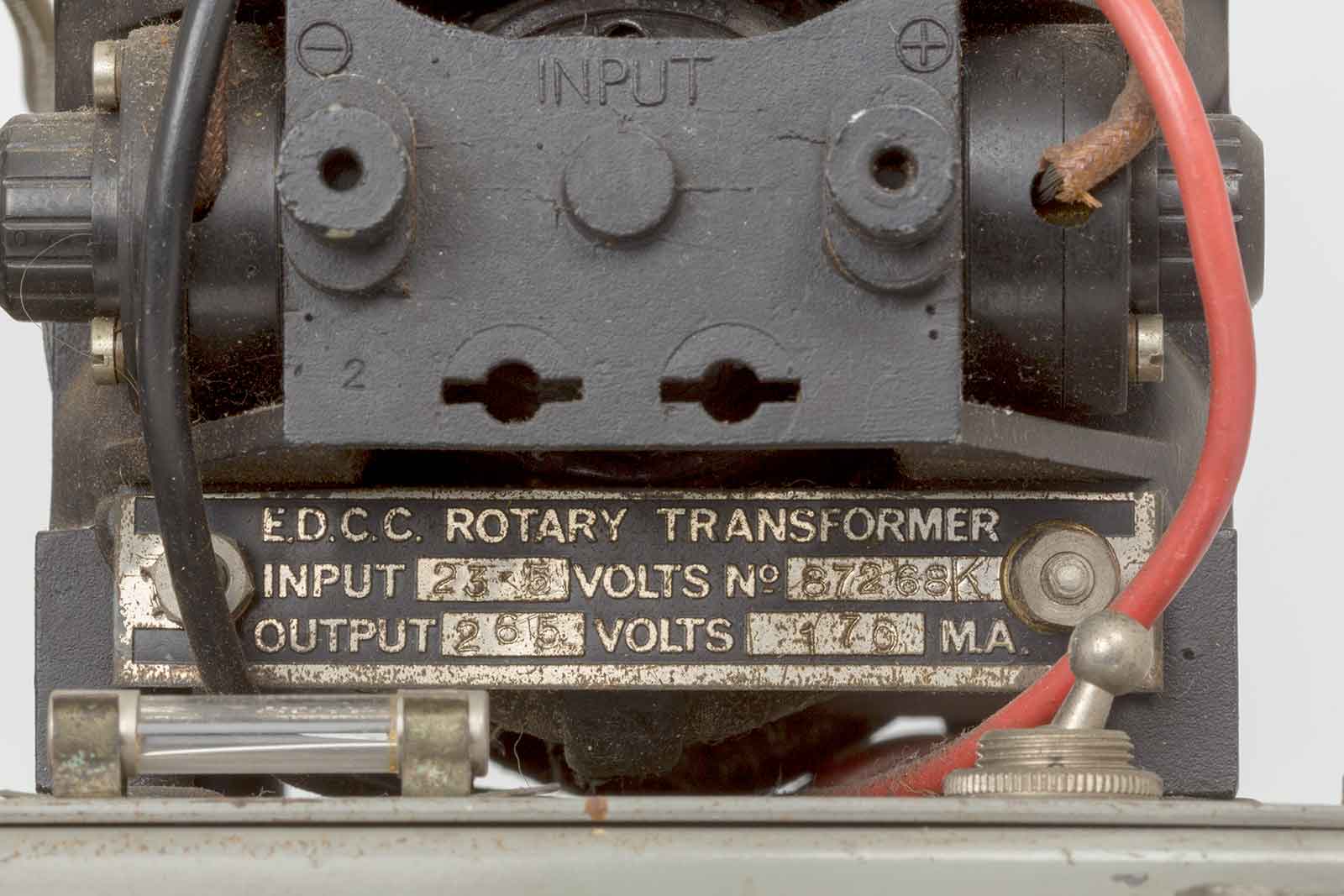

Het typeplaatje van deze transformer, input 23,5 Volt en aan de uitgang 265 Volt bij 176 mA.

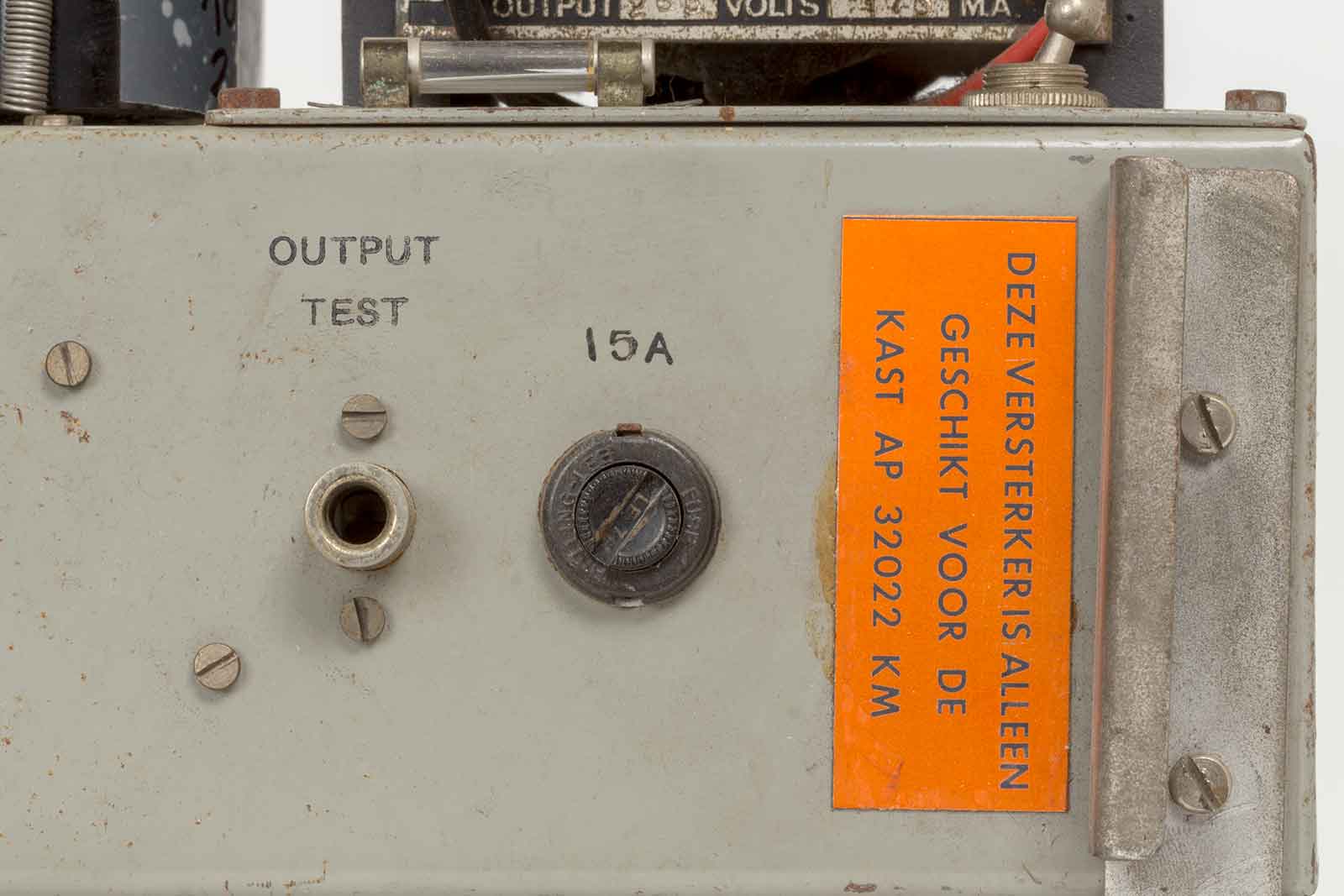

Primair afgezekerd met 15 Amp.

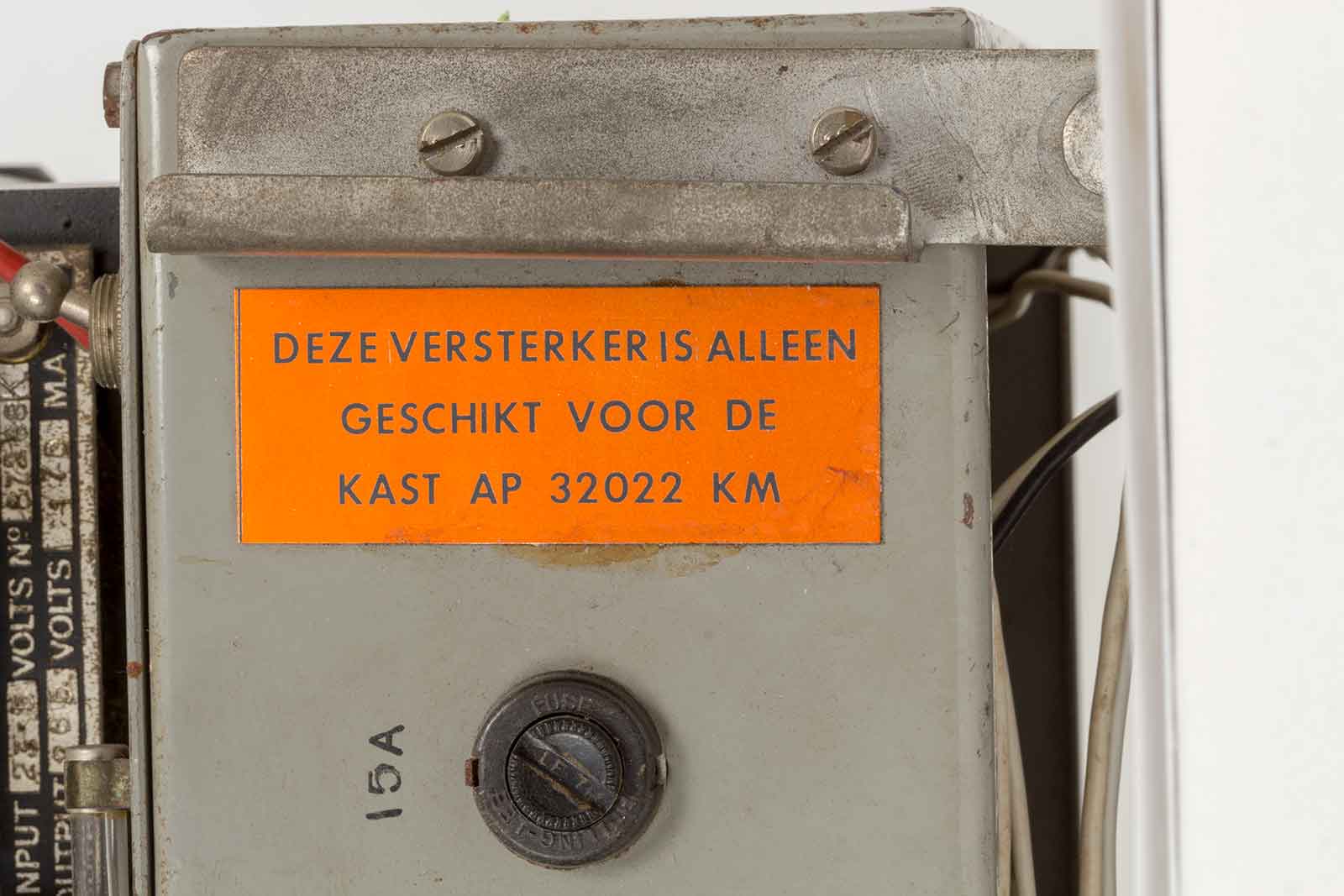

Belangrijke mededeling.

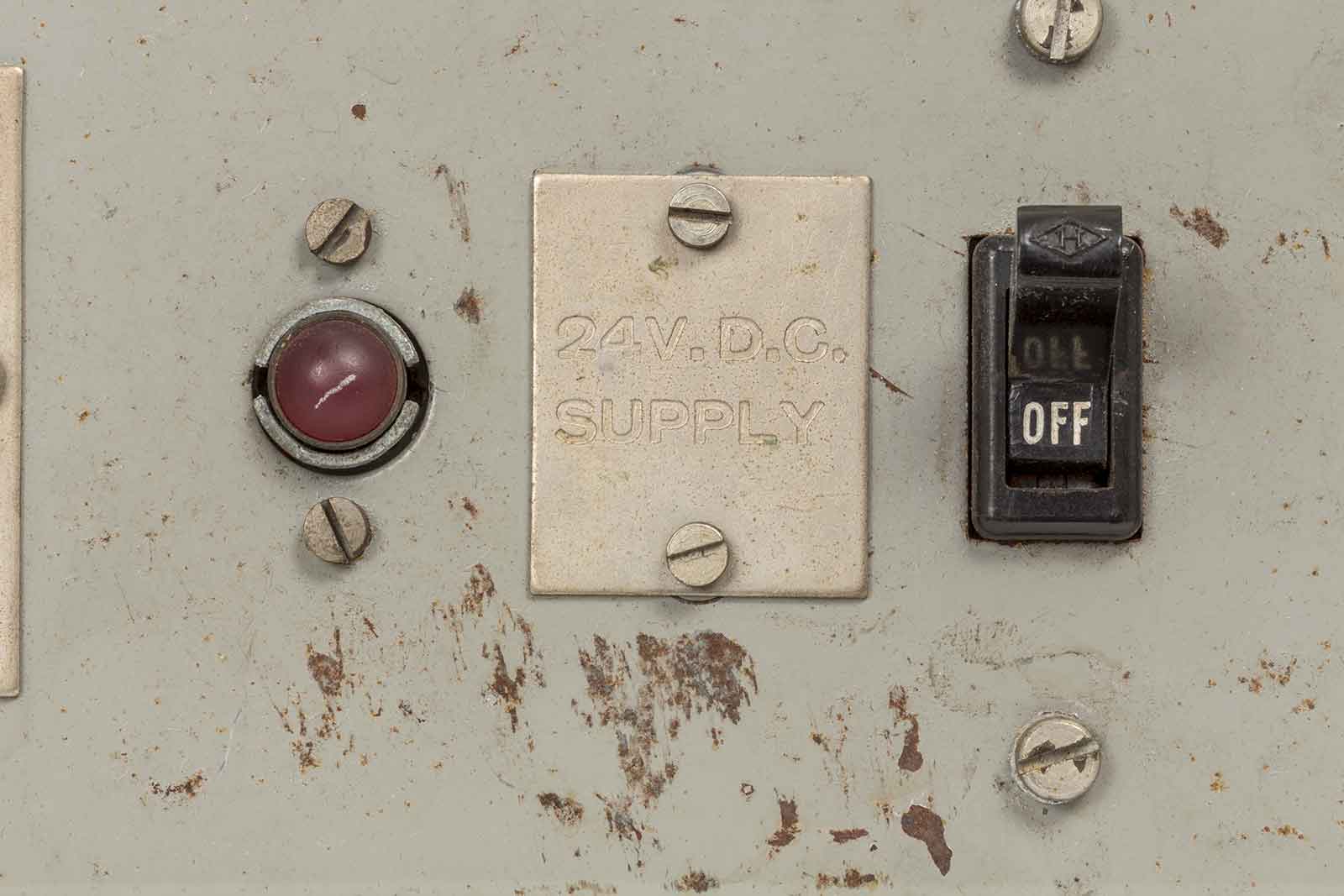

De aan/uit-schakelaar voor de 24 Volt DC met pilot-lamp.

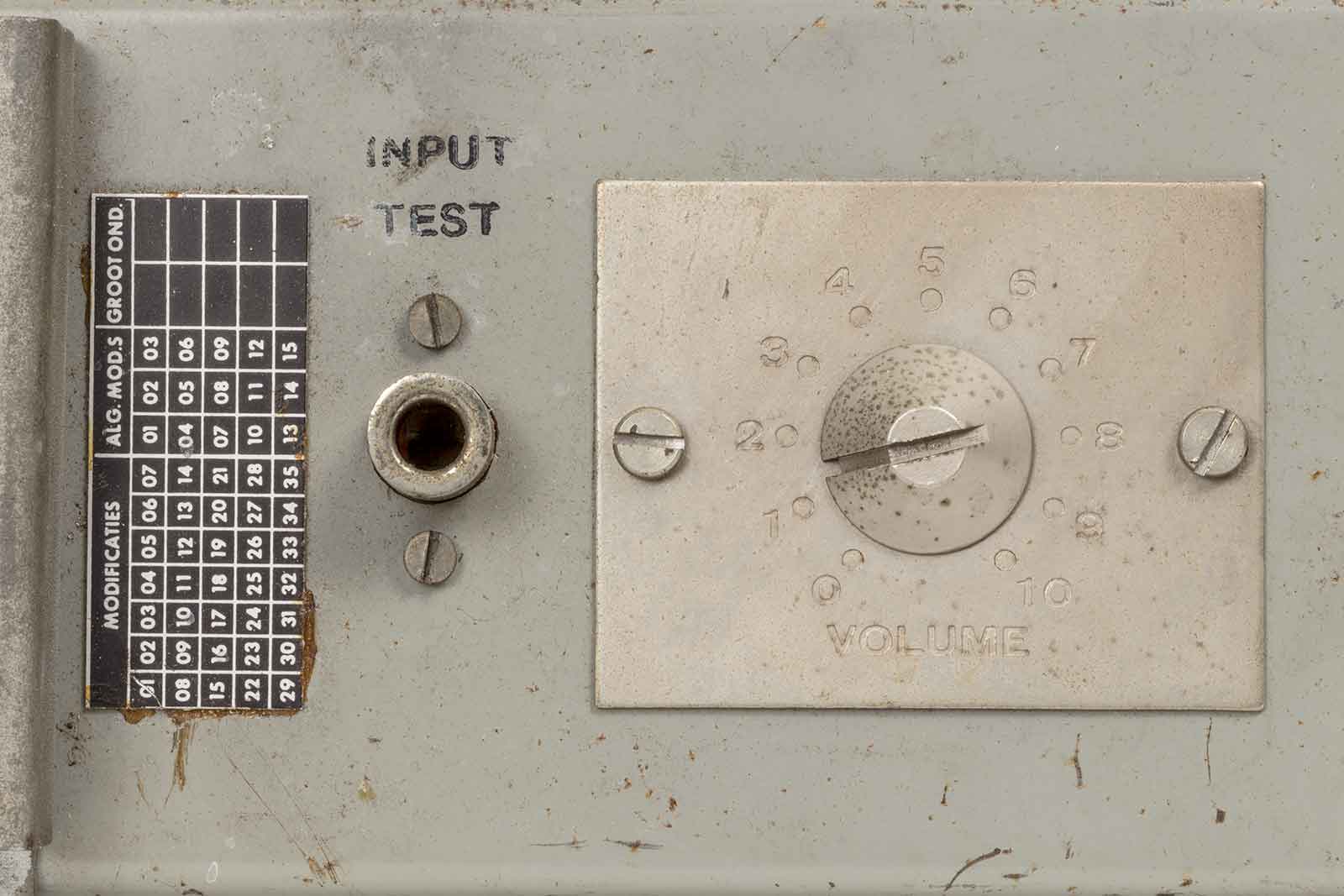

Volumeregelaar met een test-ingang. Er zijn blijkbaar geen modificaties uitgevoerd.

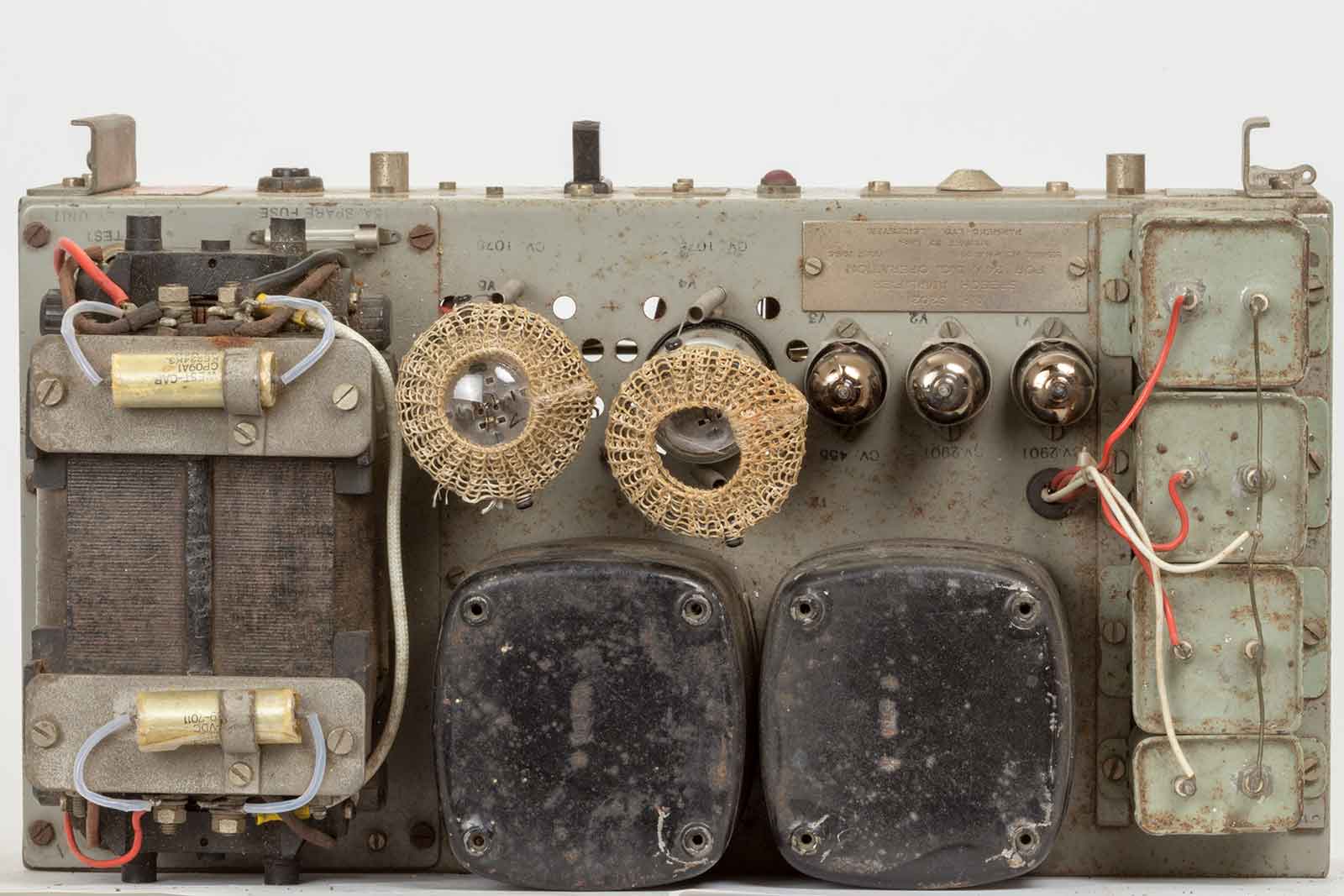

Bovenaanzicht vanaf de voorzijde.
Idem vanaf de achterzijde.

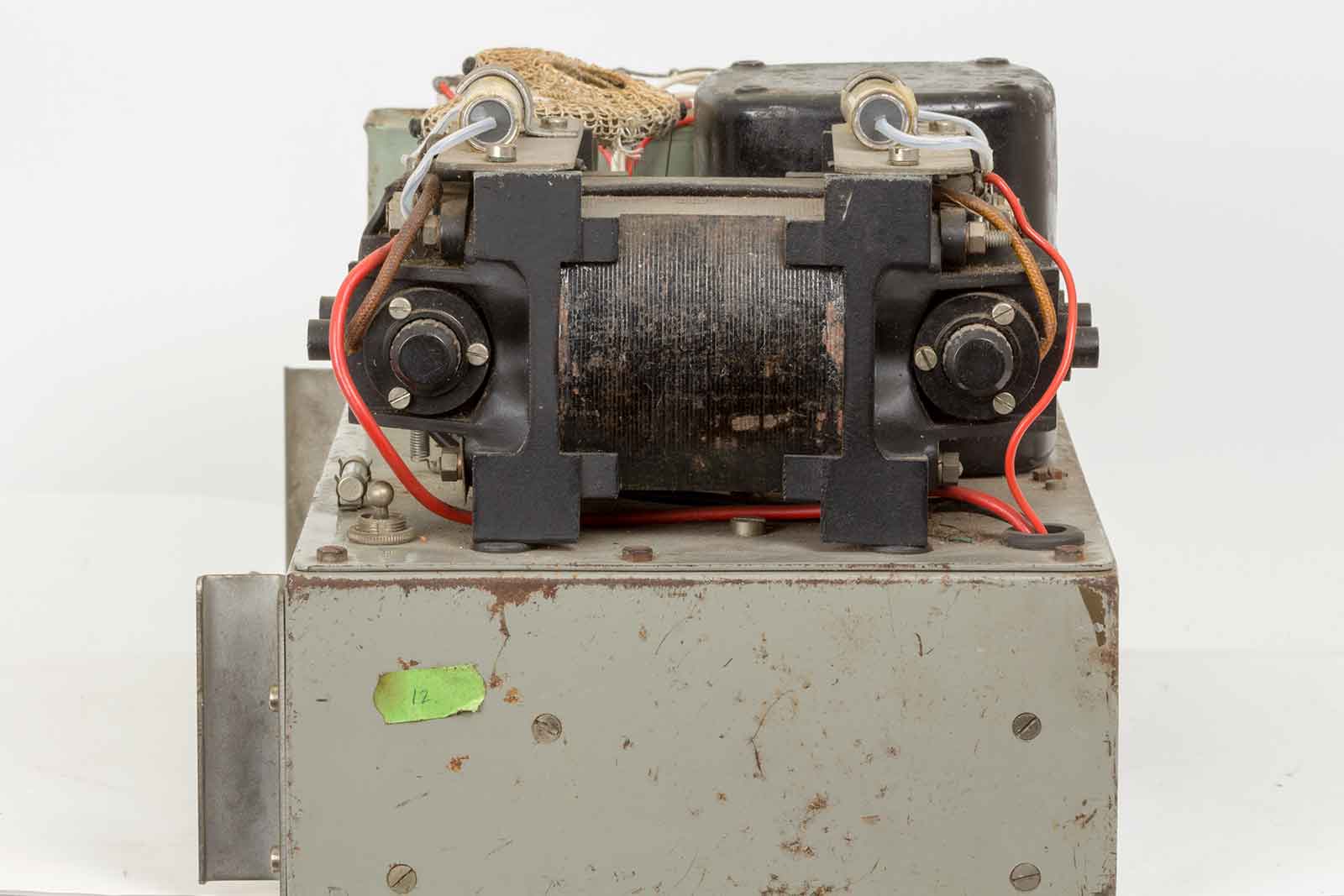

De omvormer, die van 24 Volt ongeveer 265 Volt maakt.

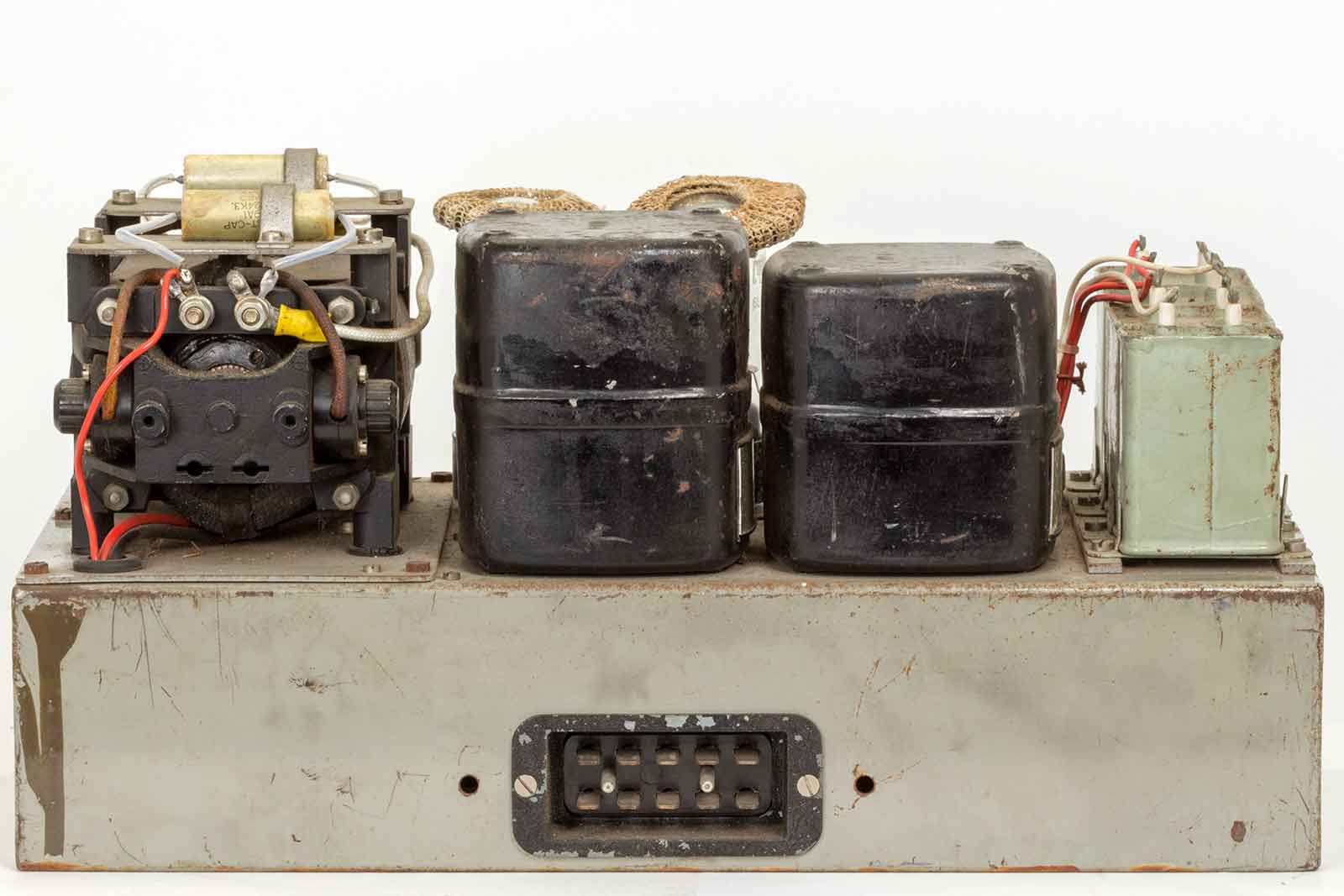

De achterkant met aansluit-connector.

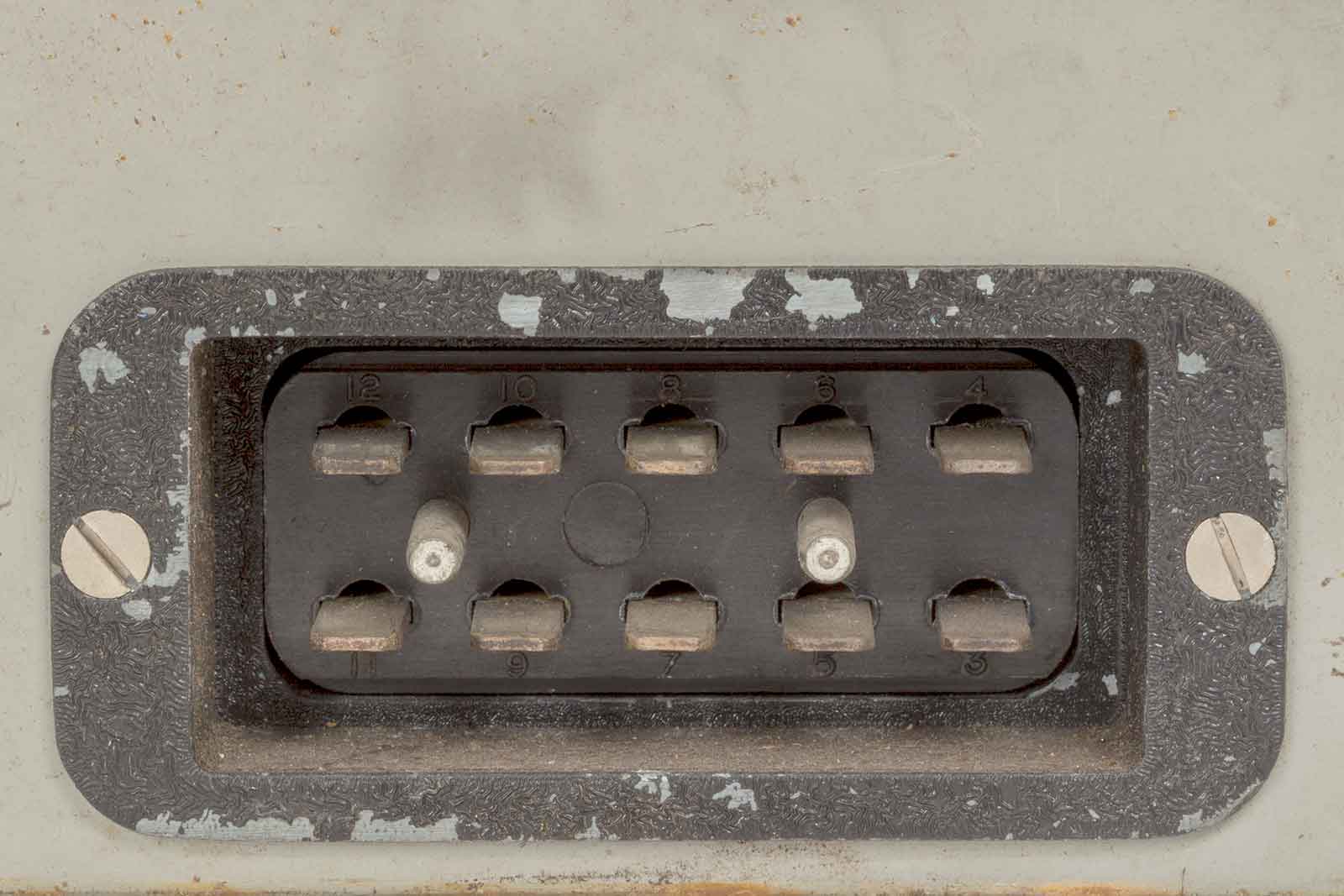

De connector.

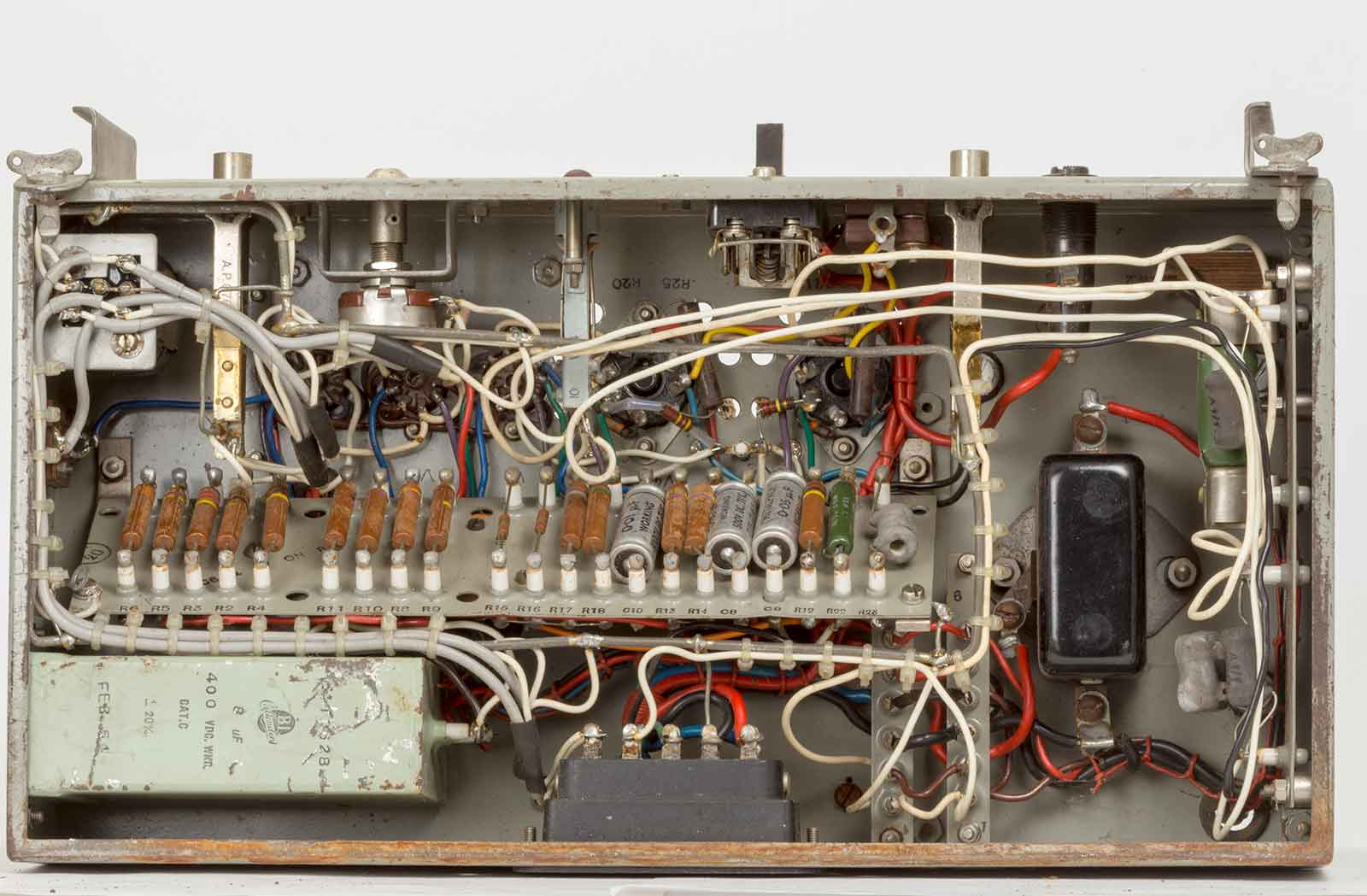

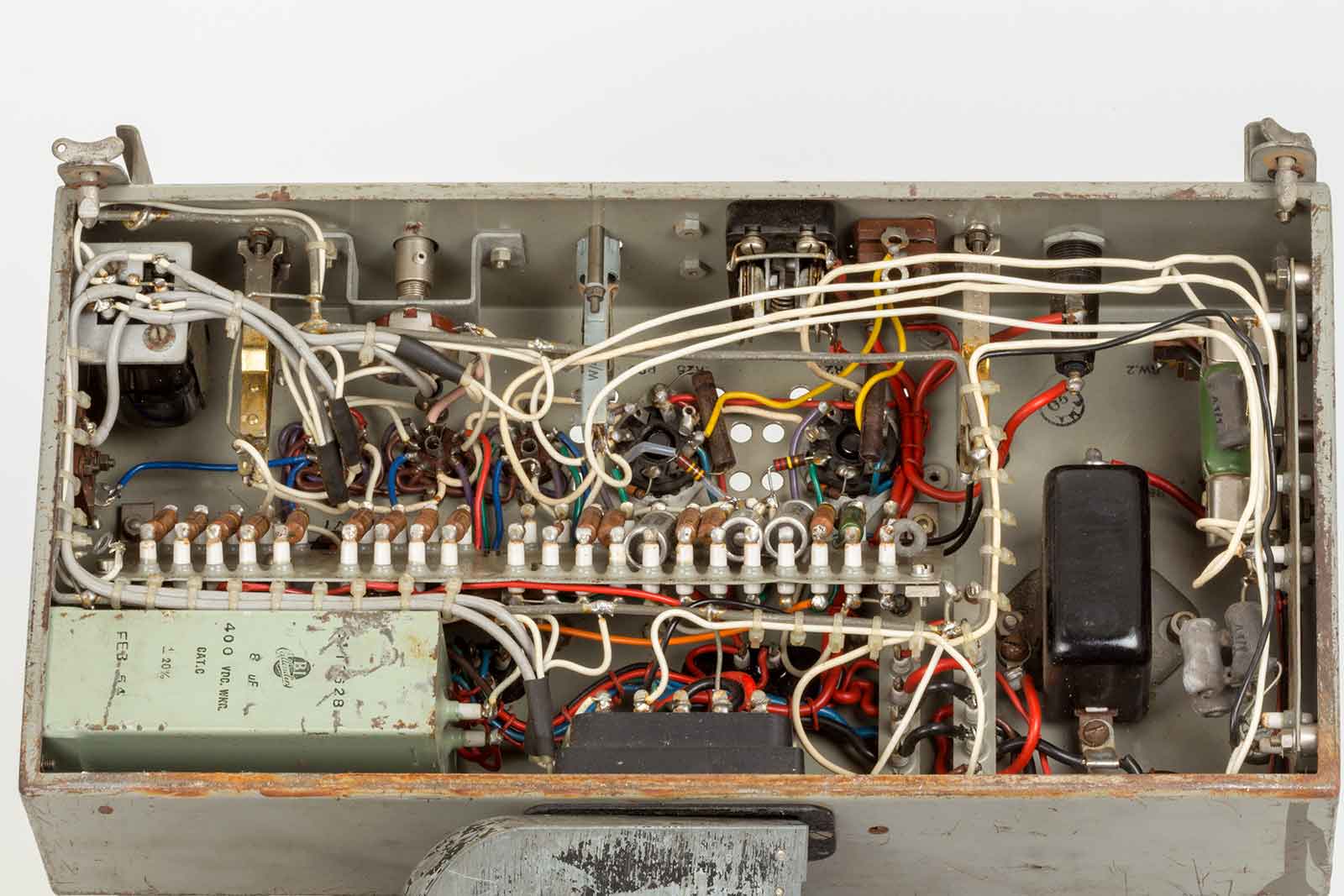

Een keurig opgebouwde onderkant.

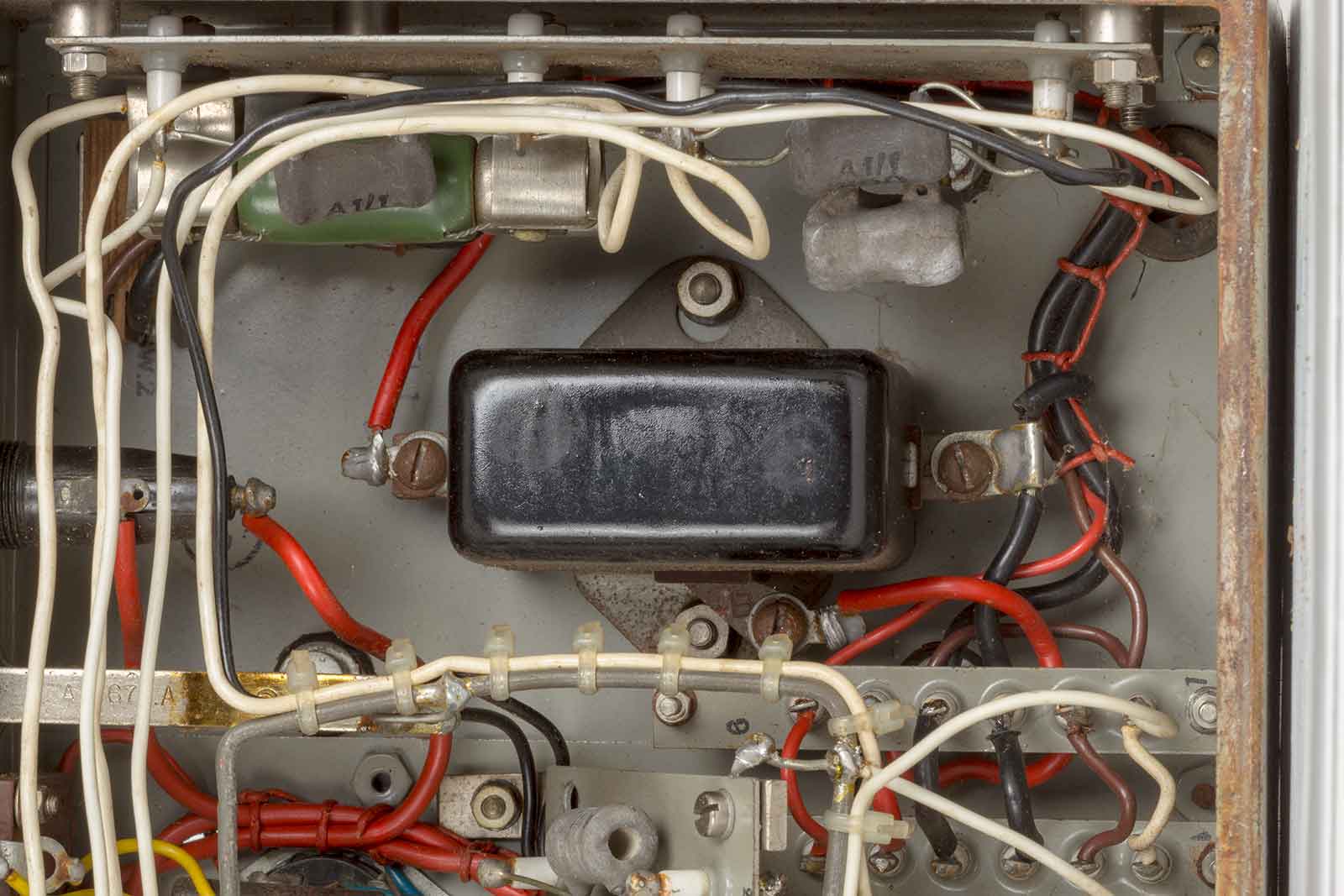

Het start-relais, het lijkt wel voor de startmotor van een auto.

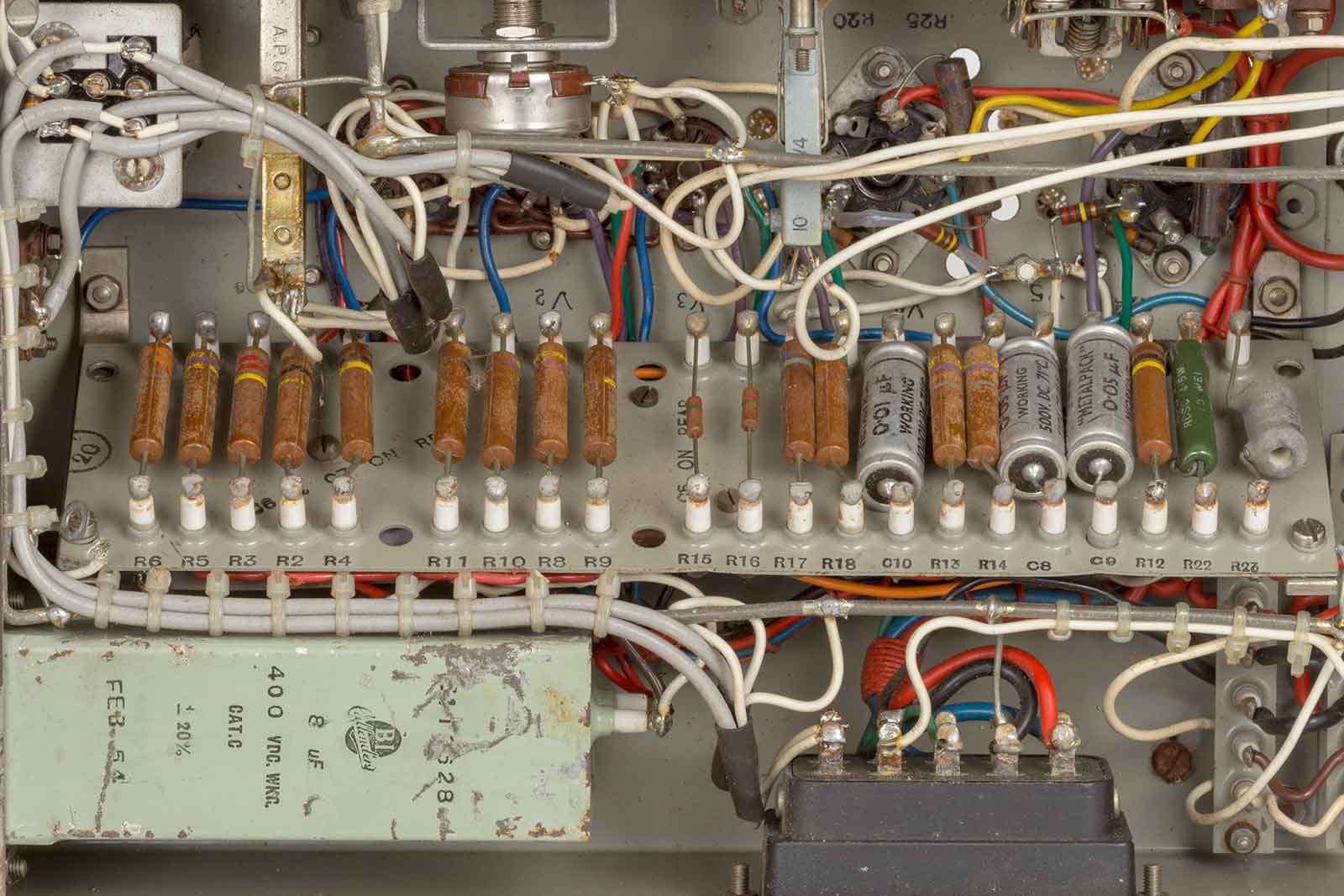

Keurig bord met componenten.
Blik op de achterzijde van het frontpaneel.
Mocht iemand documentatie of alleen het schema van deze versterker hebben, dan houd ik mij zeer aanbevolen.
