Enige tijd geleden kocht ik een oude
ontvanger, het was de B-21-B van de Britse Admiralty. Hoewel deze uit 1944 is,
stamt het model uit 1939. De vorige eigenaar verbouwde het apparaat nogal ingrijpend,
zodat ik bijna alle componenten moest verwijderen en herplaatsen om het geheel
weer origineel te maken. Verder waren de condensatoren bijna allemaal defekt
en de weerstanden, vooral de hoogohmige, niet meer te vertrouwen. Geen van de
buizen was nog goed of van het juiste type. Dus er moest nogal wat worden gedaan.
Ik ben gestart met het renoveren van het frontpaneel, waarbij ik met hulp van
mijn zuster ( die is heel artistiek en weet heel veel van kleuren), de juiste
kleur gemengd kreeg. Het front ziet er nu weer als nieuw uit, hoewel er nog
wat tekstplaatjes bijgevoegd moeten worden.

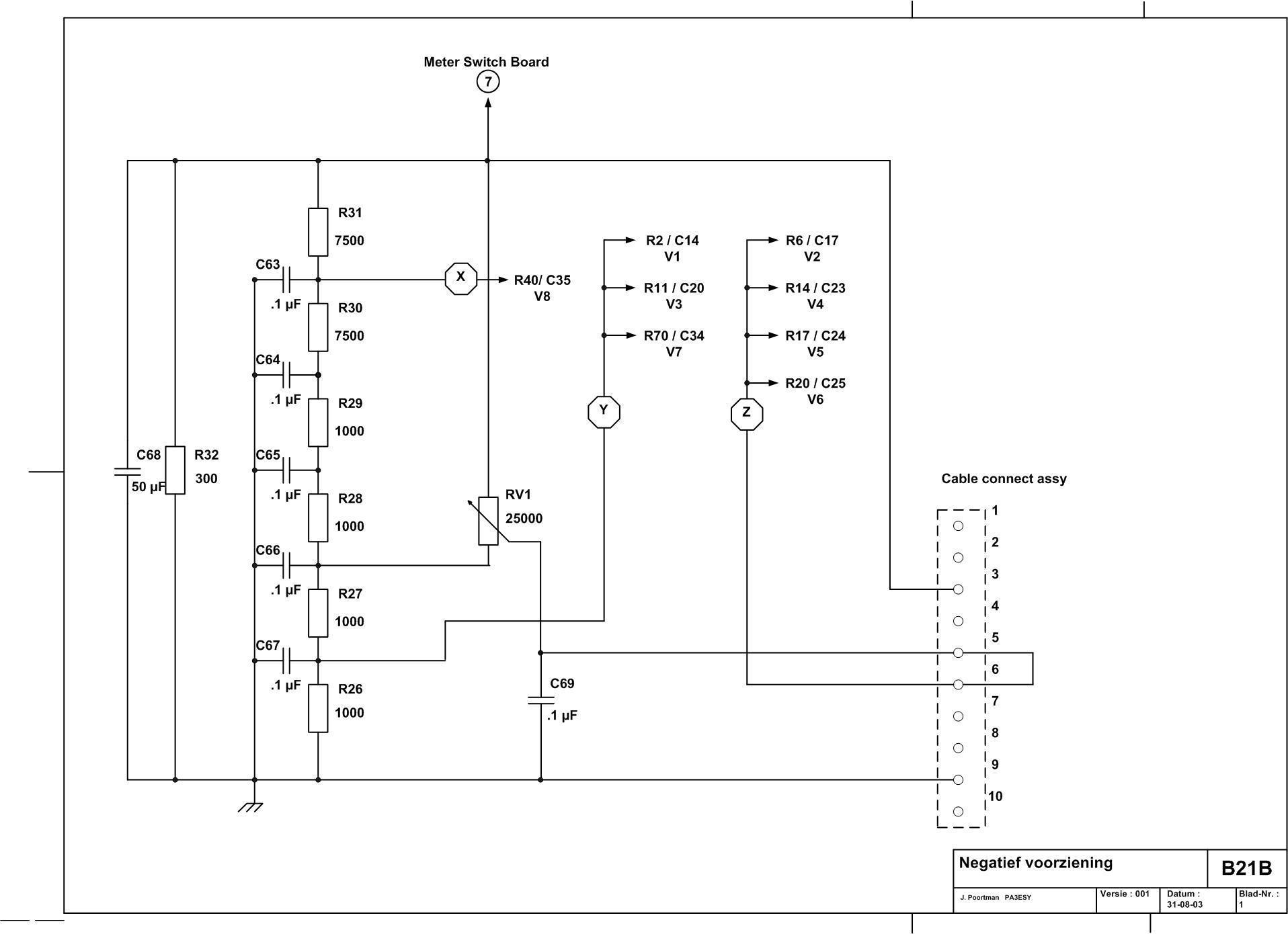

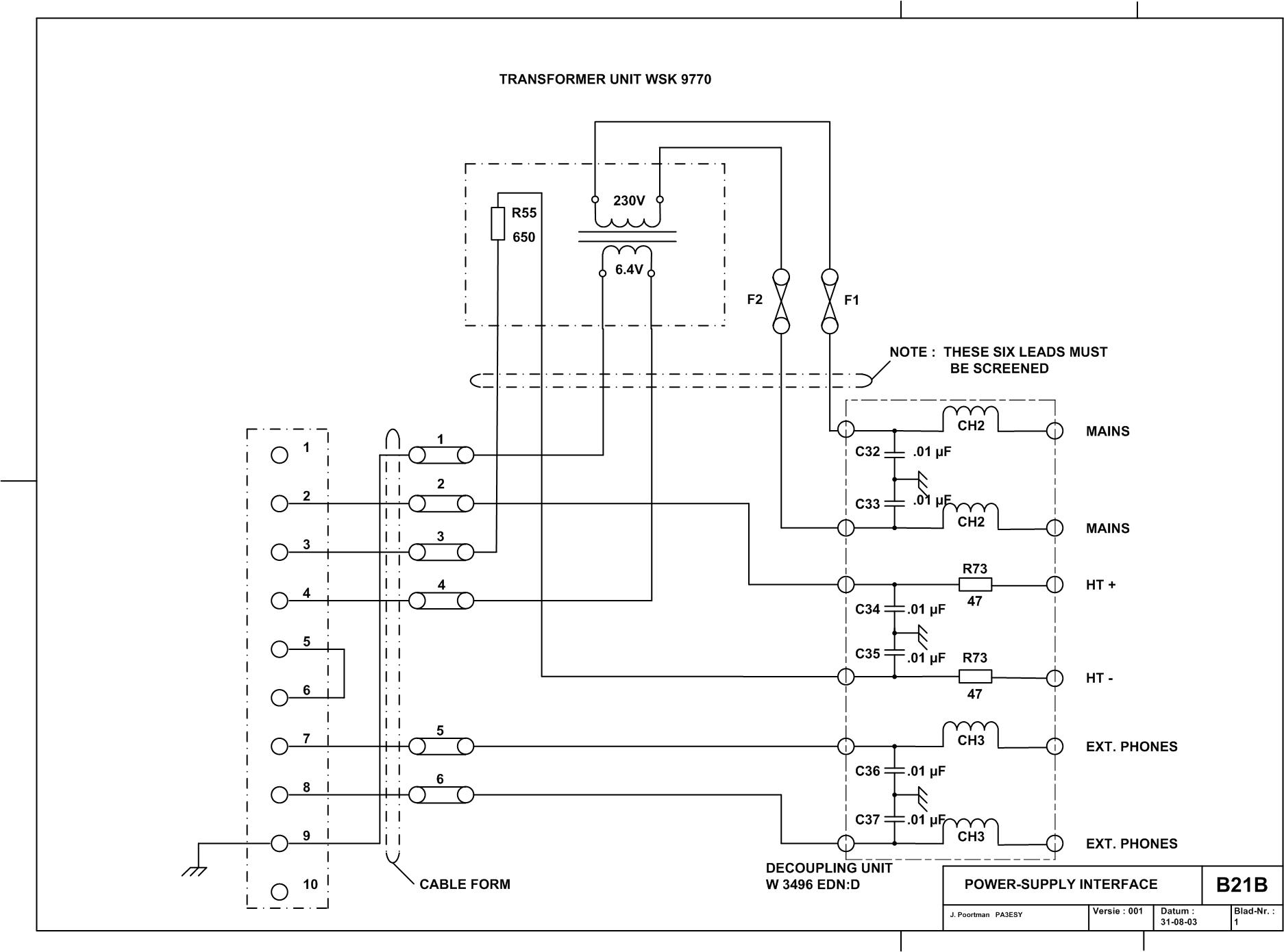

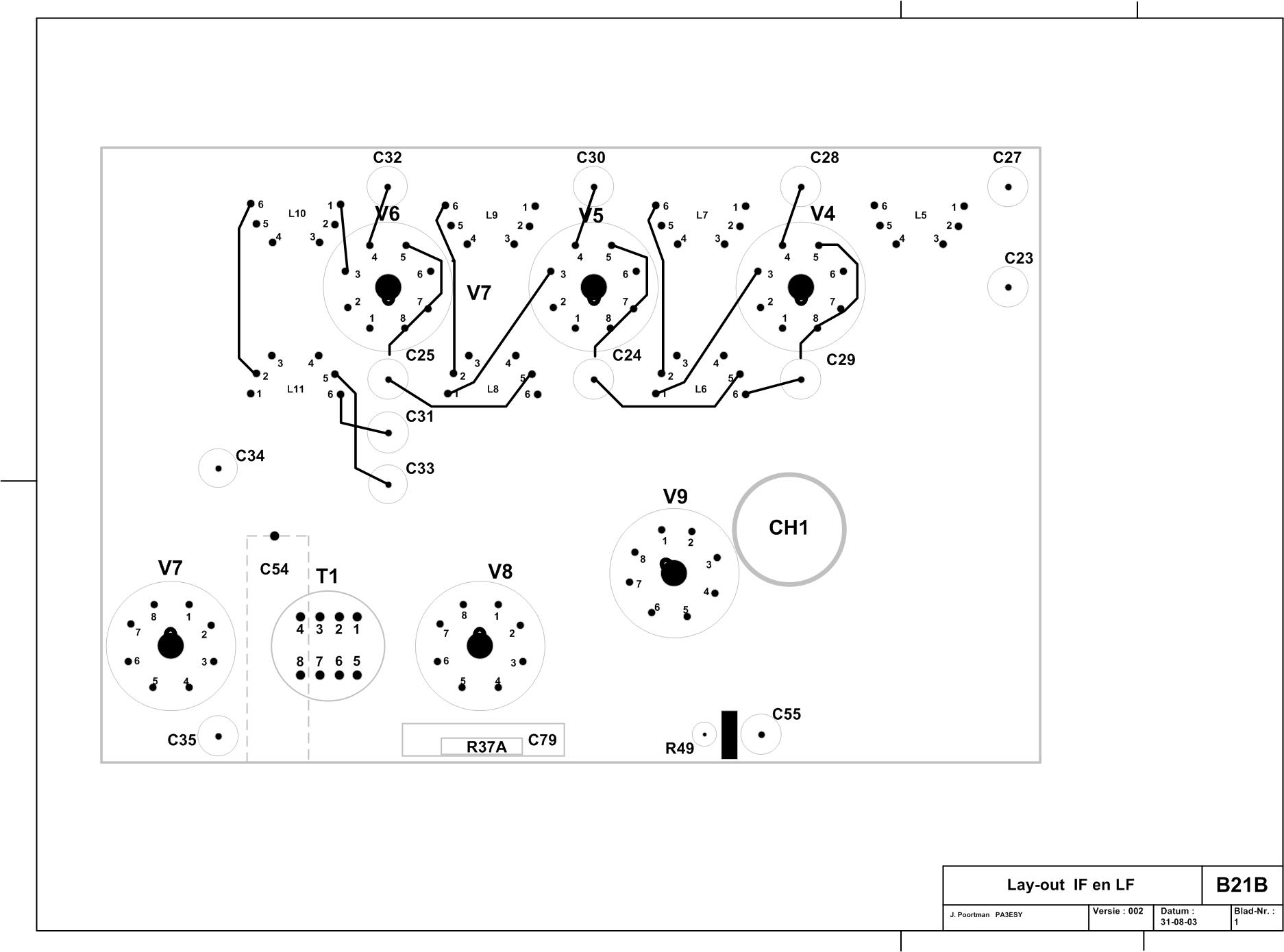

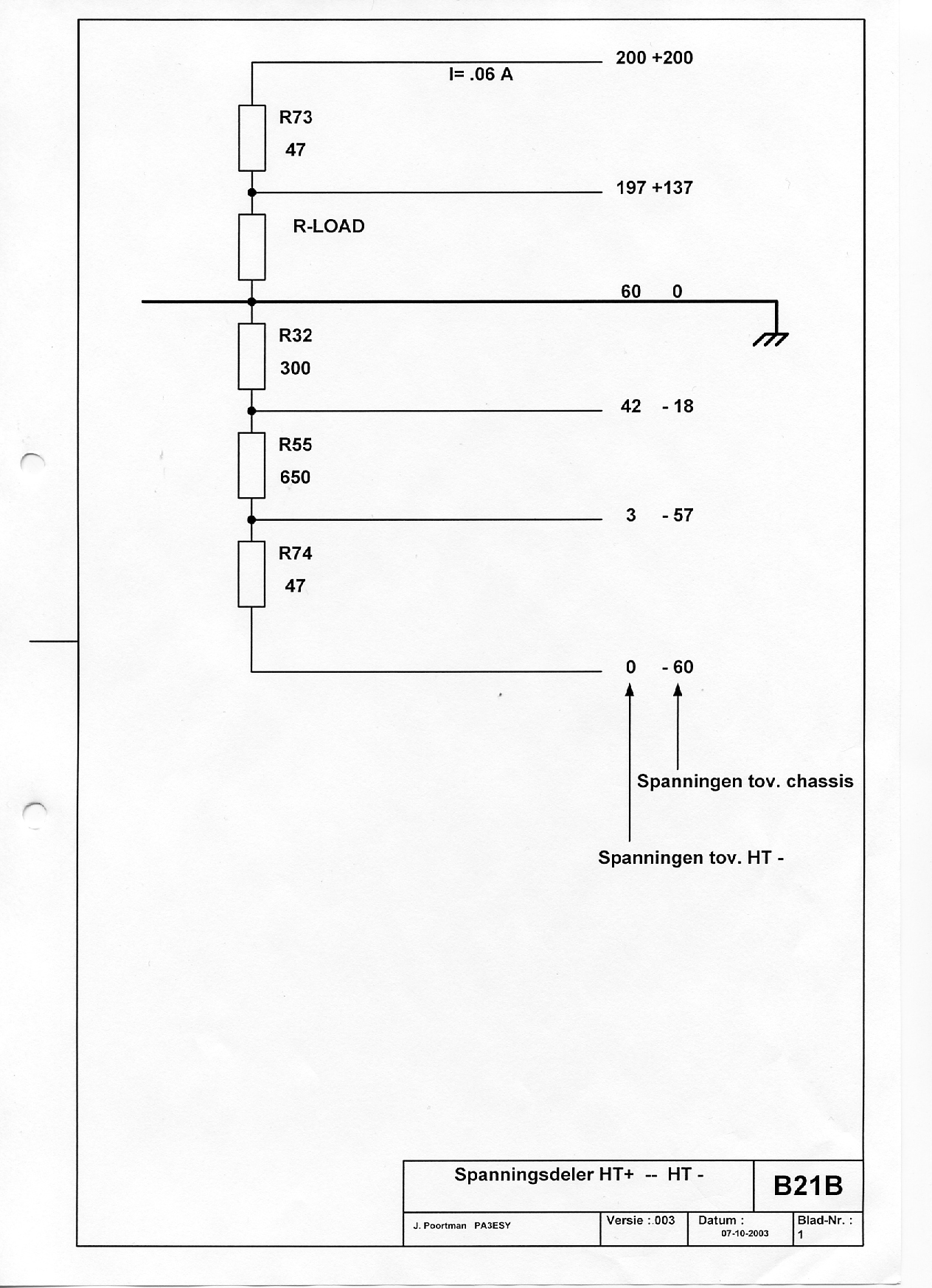

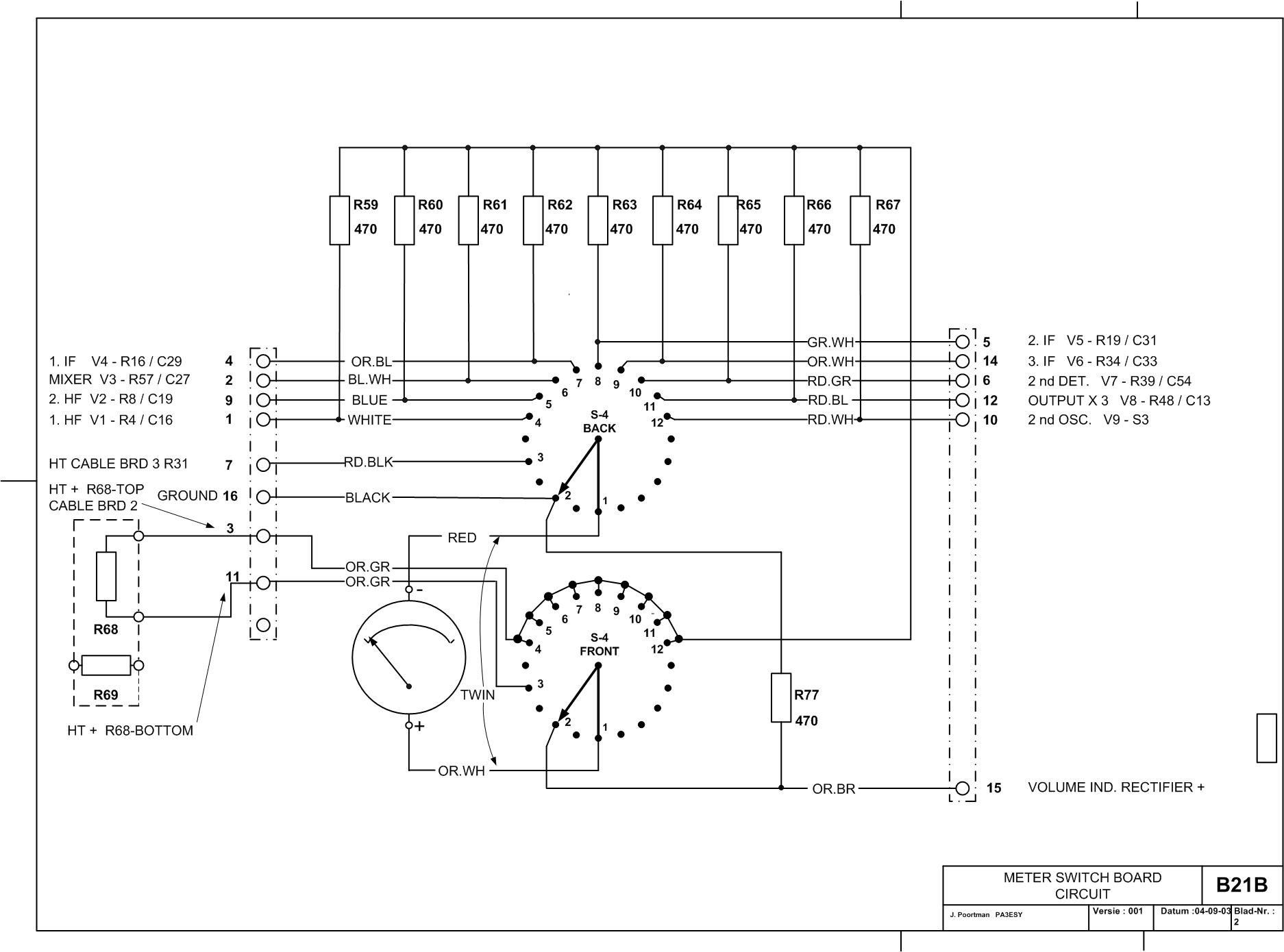

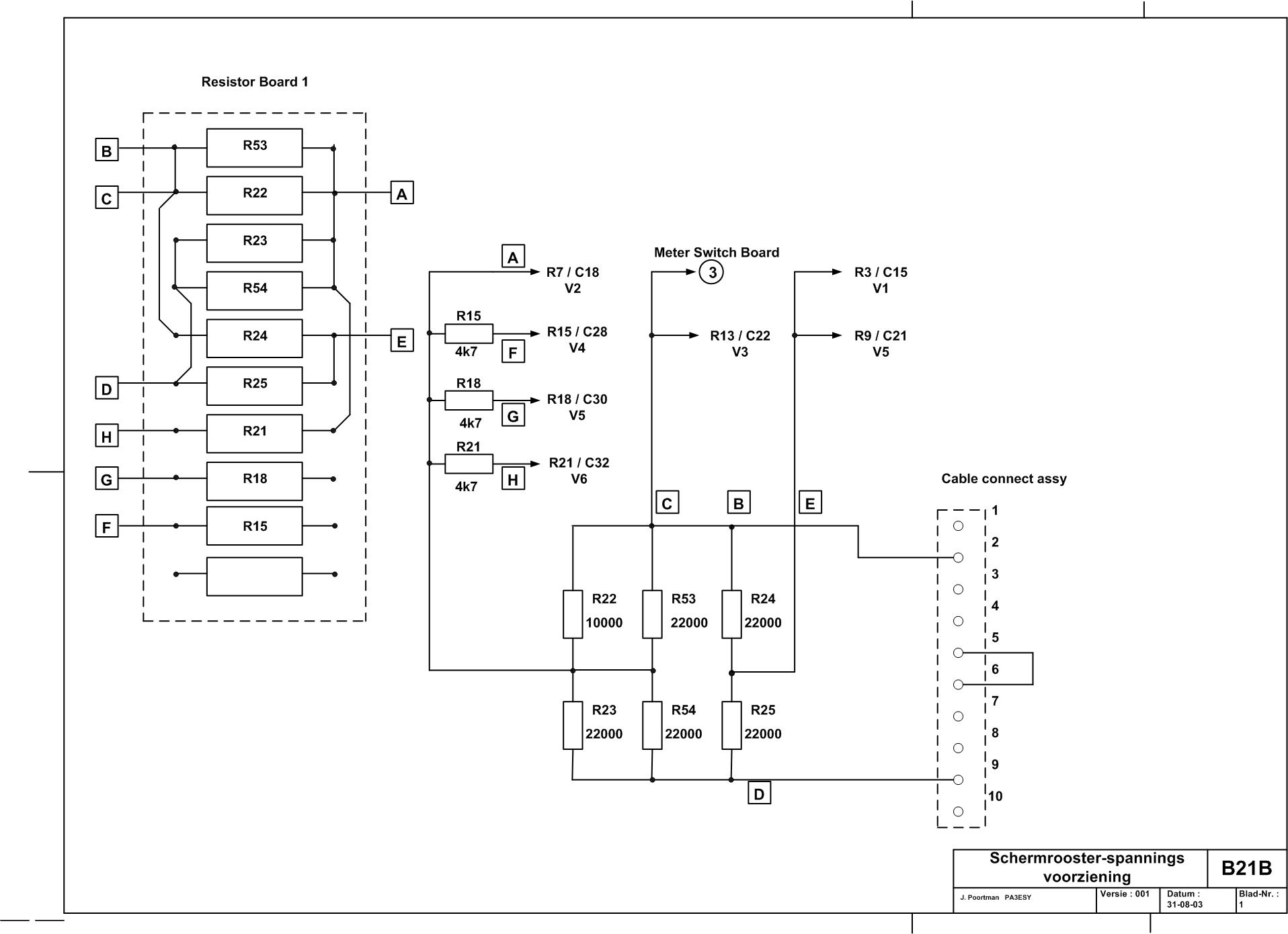

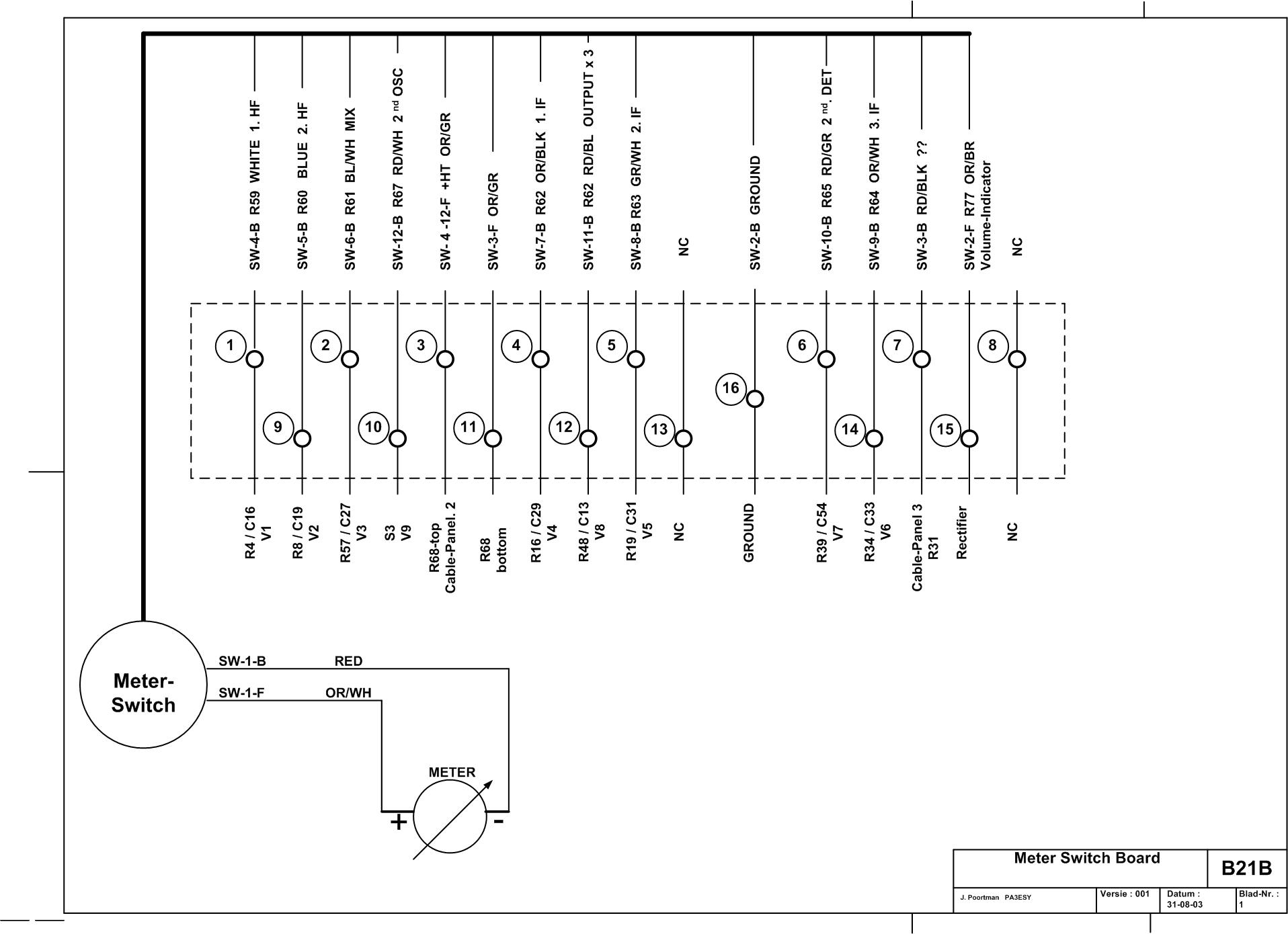

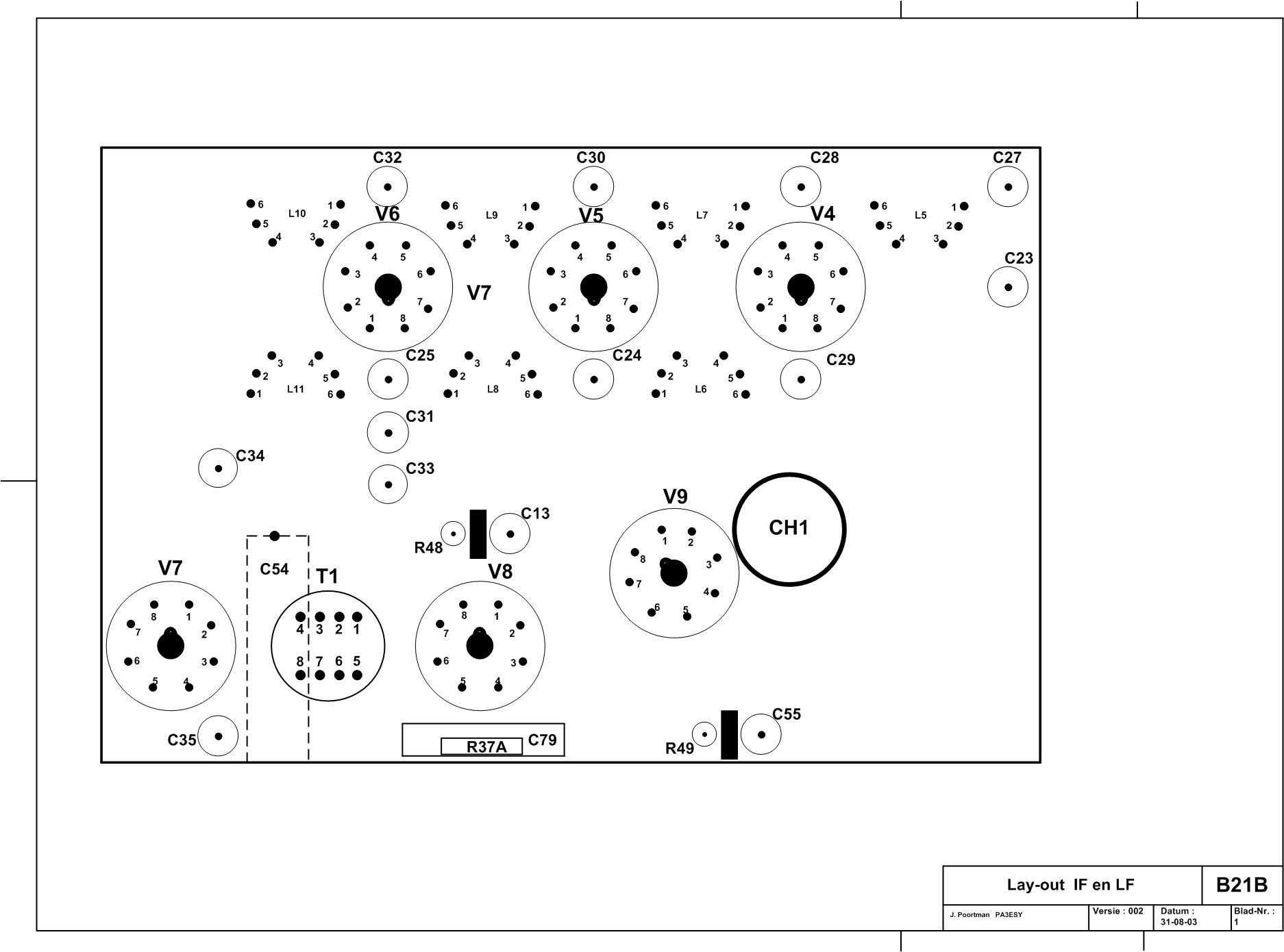

Naar aanleiding van een verzoek van een collega-radioamateur om wat meer informatie van de schakeling van de radio,zijn de meeste schema's onder aan de pagina toegevoegd. Ook de schaal van de antenneschakelaar en de Gain-schaal zijn bijgevoegd. Voor de echte restaurateurs zijn ook de kleurcoderingen van de weerstanden gepubliceerd. Voor verdere vragen graag een e-mailtje.

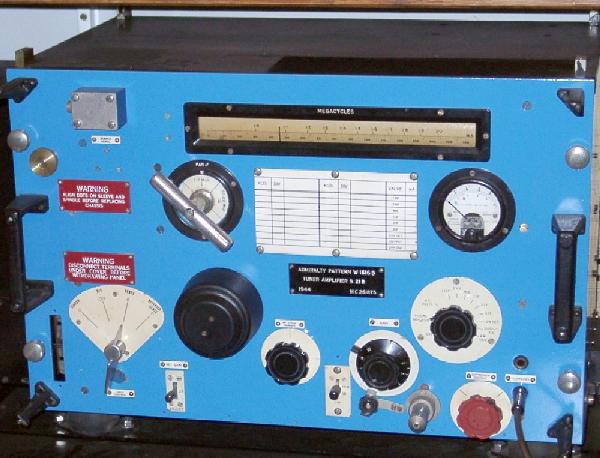

Zo hoort de ontvanger er uit te zien ( Verzameling Signals Collection '40 to '45 )

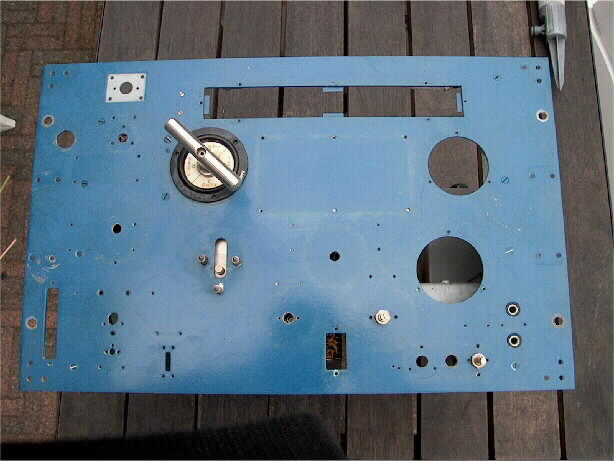

Dit is het frontpaneel voor de renovatie.

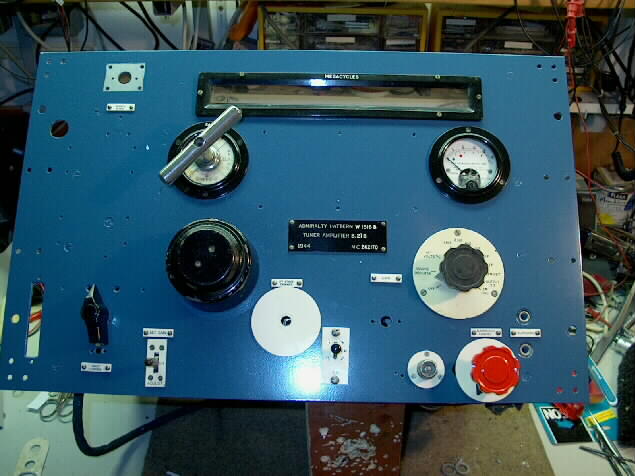

En zo ziet het er na de behandeling
uit, er ontbreekt nog het een en ander. De rode RIS-knop is er weer..
De weerstanden werden allen vervangen door nieuwe exemplaren, maar dat leek helemaal
nergens op. Ze waren veel te modern. Dus, aan de hand van de waarden de oude
kleurcodes er op aangebracht ( Ja, hoever ga je ??)

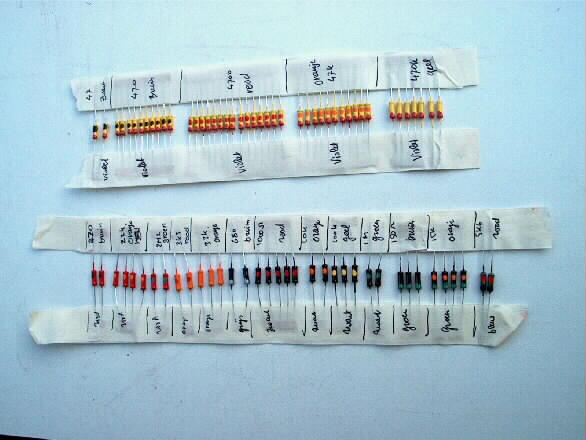

Hierboven de verouderwetste
weerstanden, het was een hele klus.
Ook de condensatoren, vooral de grotere types zoals de ontkoppel- en LF-koppel-condensatoren
werden vernieuwd. Alleen werd de bestaande behuizing gebruikt, het binnenwerk
er uit gepeuterd en voorzien van een nieuwe C. Alles opgevuld met twee componentenlijm
en het zag er weer als vanouds uit.

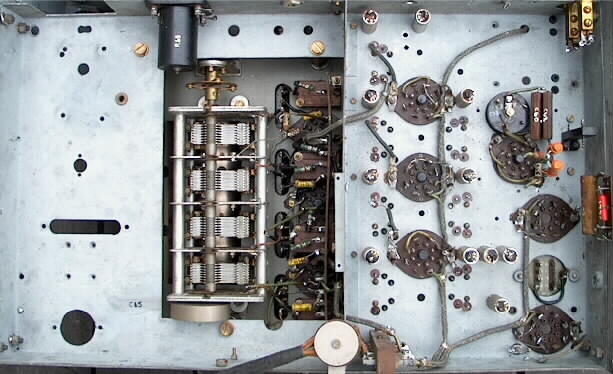

Dit is de nog gedeeltelijk gesloopte ontvanger. De dikke slang is de coax-kabel van de antenne-ingang. Hier moet ook nog het één en ander gebeuren.

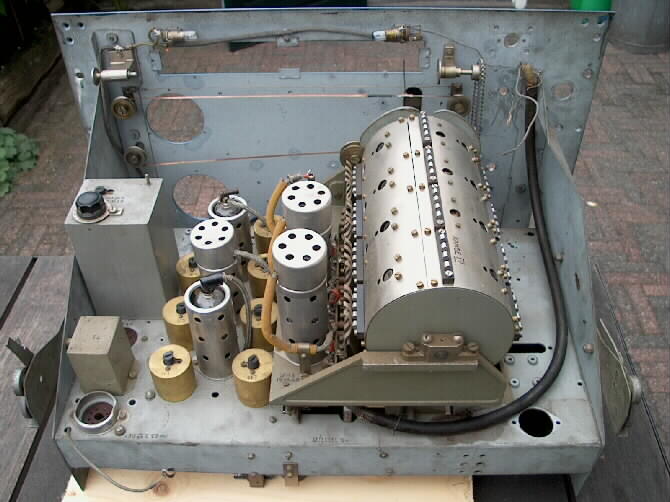

Hier boven het binnenwerk, de opnieuw gevulde condensatoren zijn al weer aangebracht.
Mochten er mensen zijn die de directionfinding-afdeling opnieuw willen opbouwen. Ik heb de benodigde schema's.

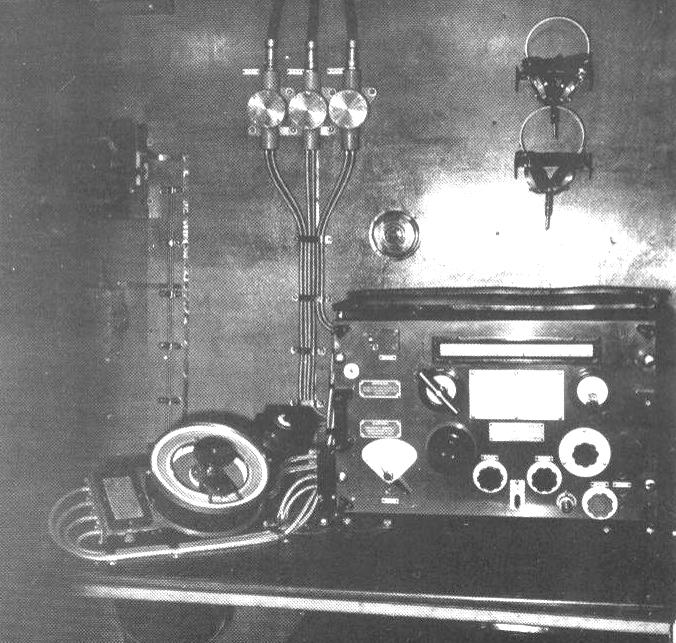

De ontvanger met goniometer.
(Photo courtesy "Funkpeilung als allierte waffe gegen deutsche U-Boote 1939-1945" by Arthur Bauer)
Frame coil S16. (British Admiralty photo)

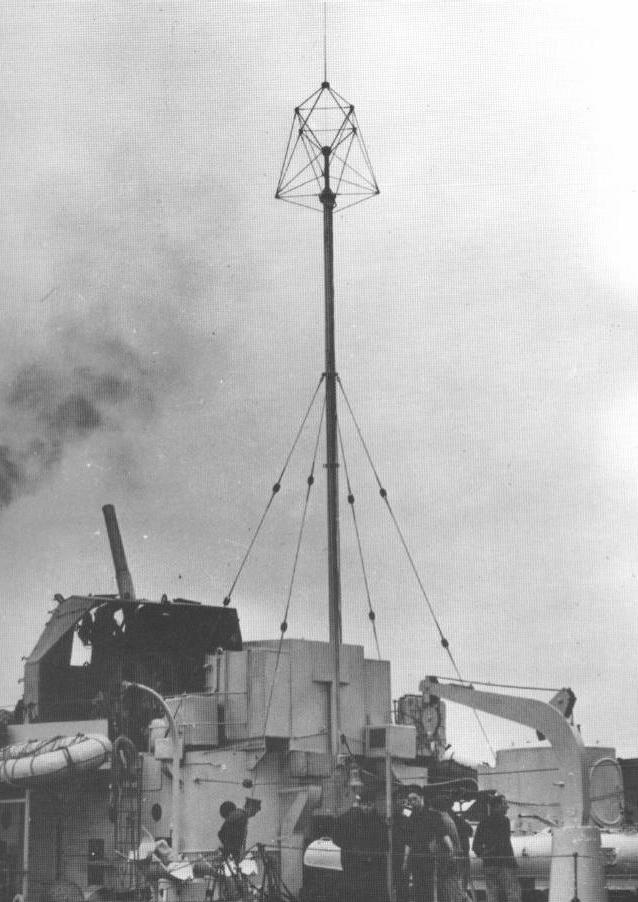

FH3 antenna . (Photo courtesy "Funkpeilung als allierte waffe gegen deutsche U-Boote 1939-1945" by Arthur Bauer)

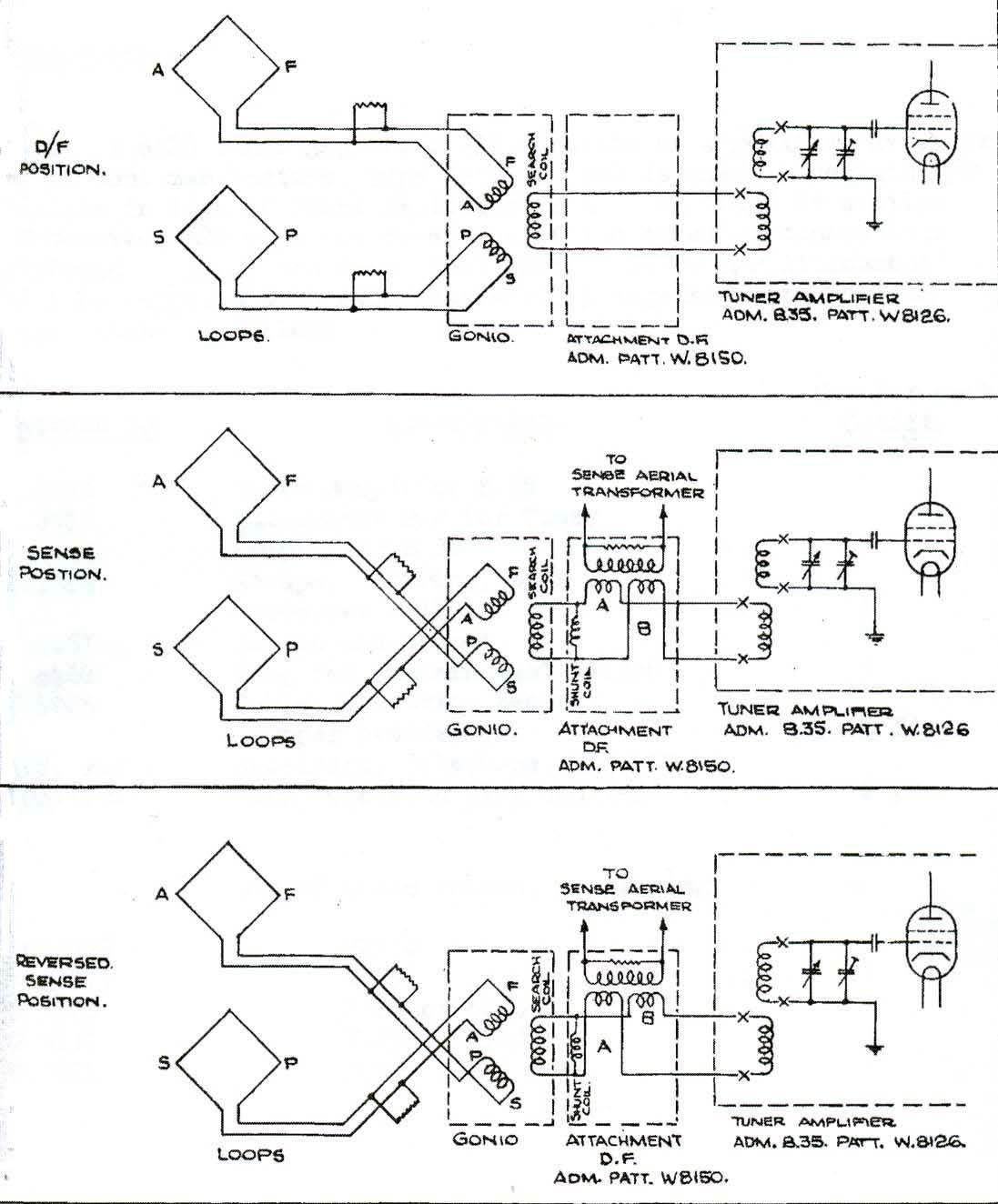

Zo worden de loopantenne en de goniometer gebruikt. Hoewel hier de B-35 genoemd wordt, geldt dit ook voor de B21-B.

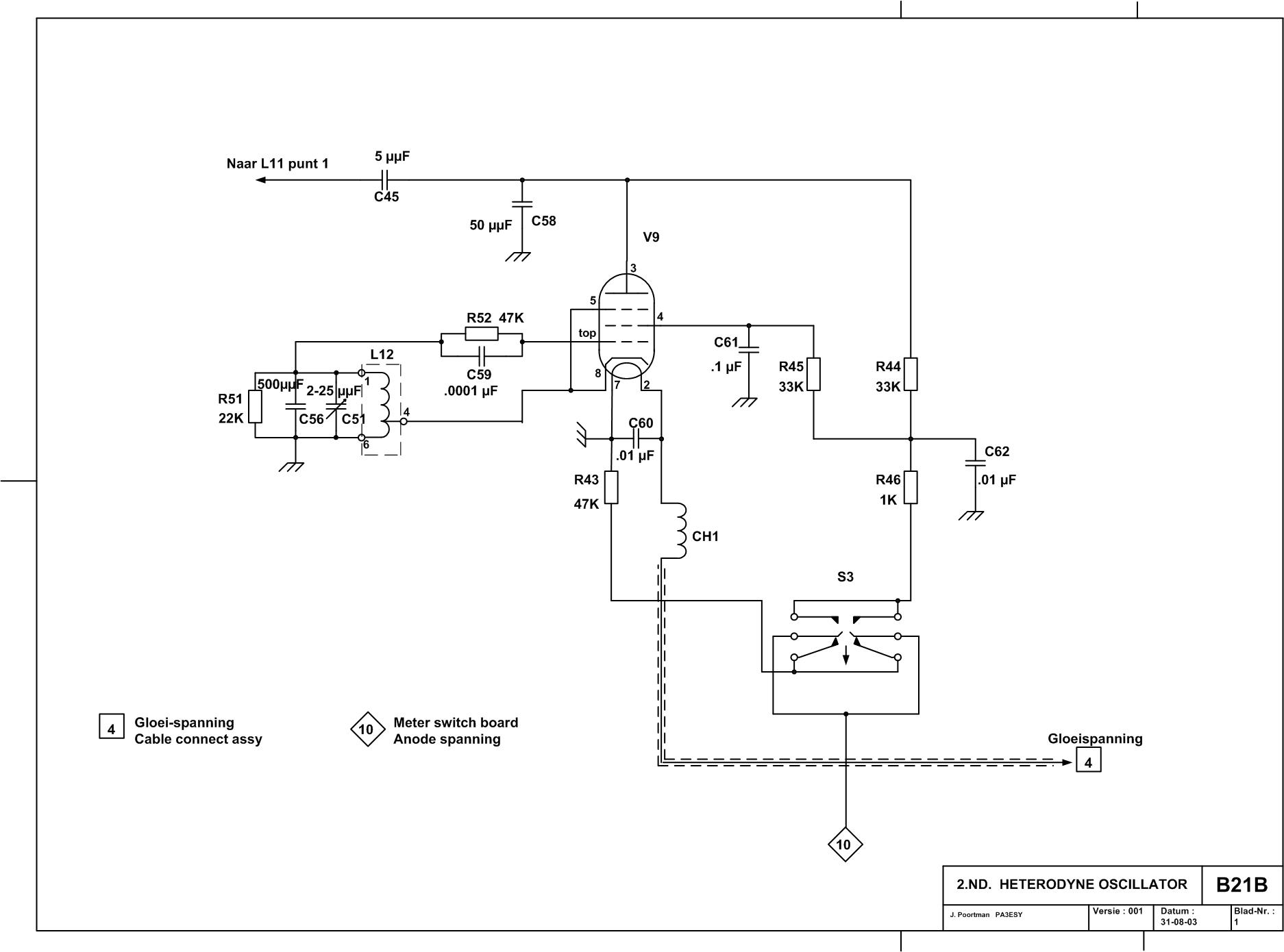

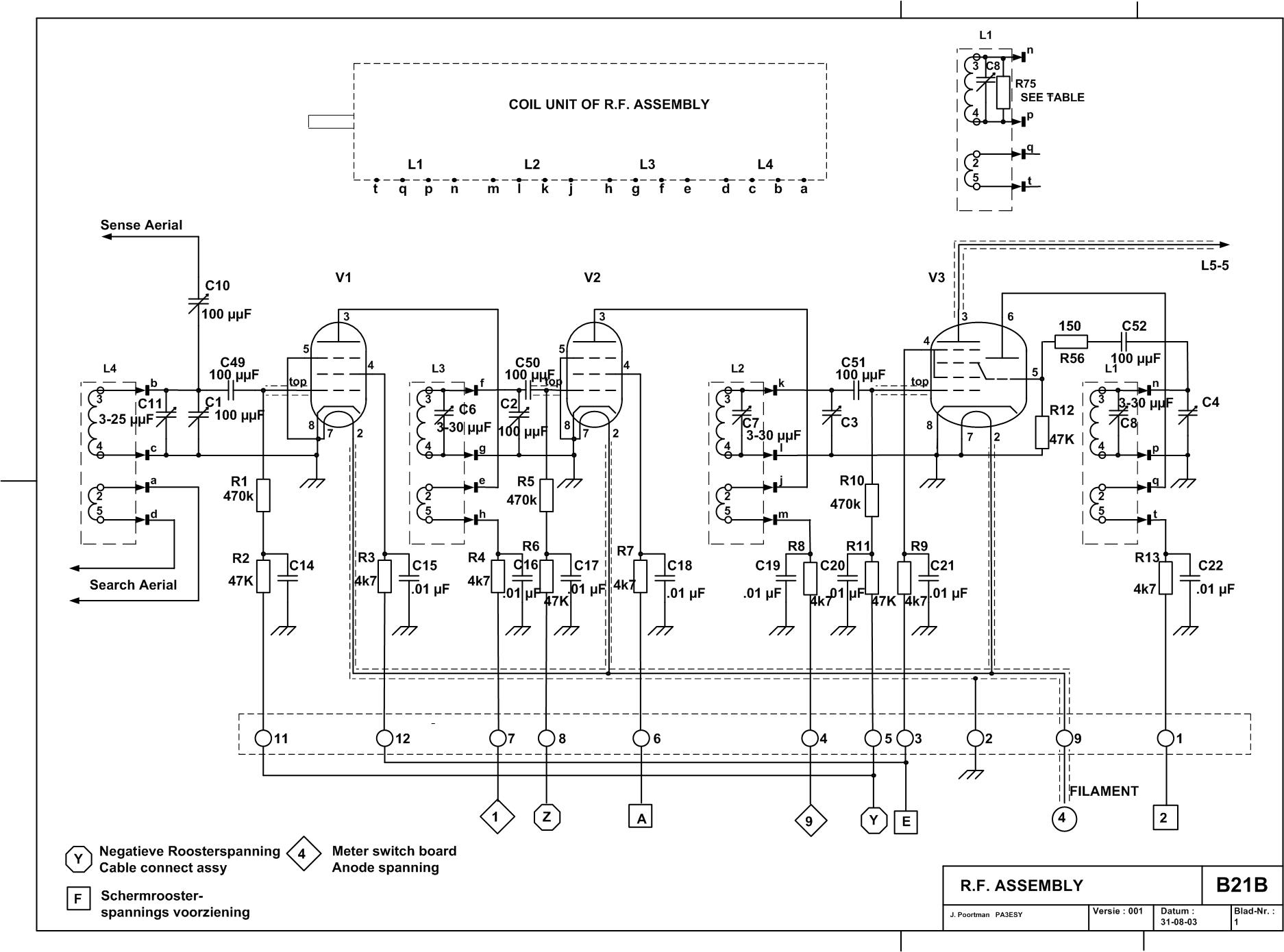

De ingangstrappen met de mixer. Door op de schema's te klikken verschijnt de afbeelding in originele omvang in een apart venster..

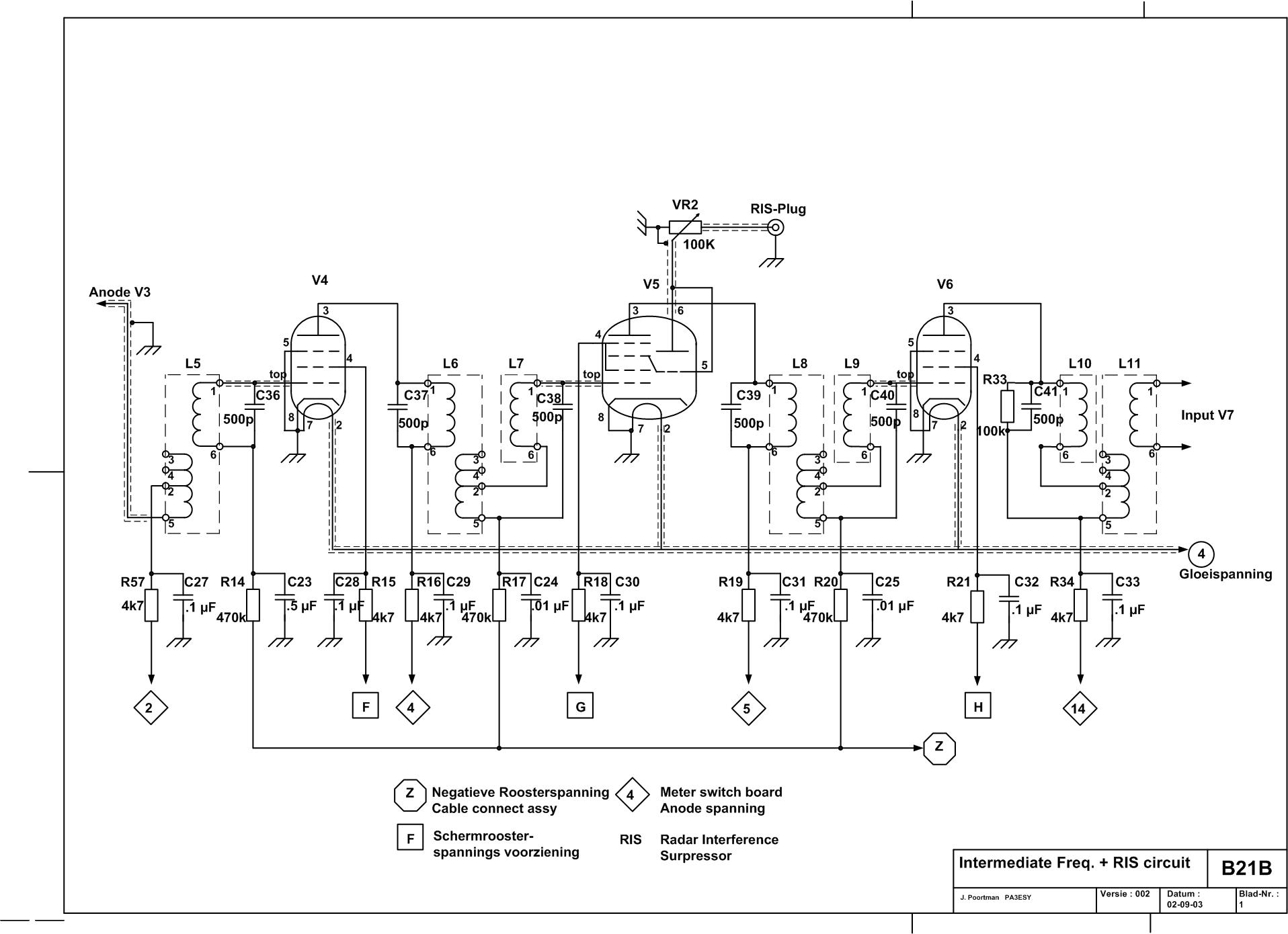

MF-versterker en RIS.

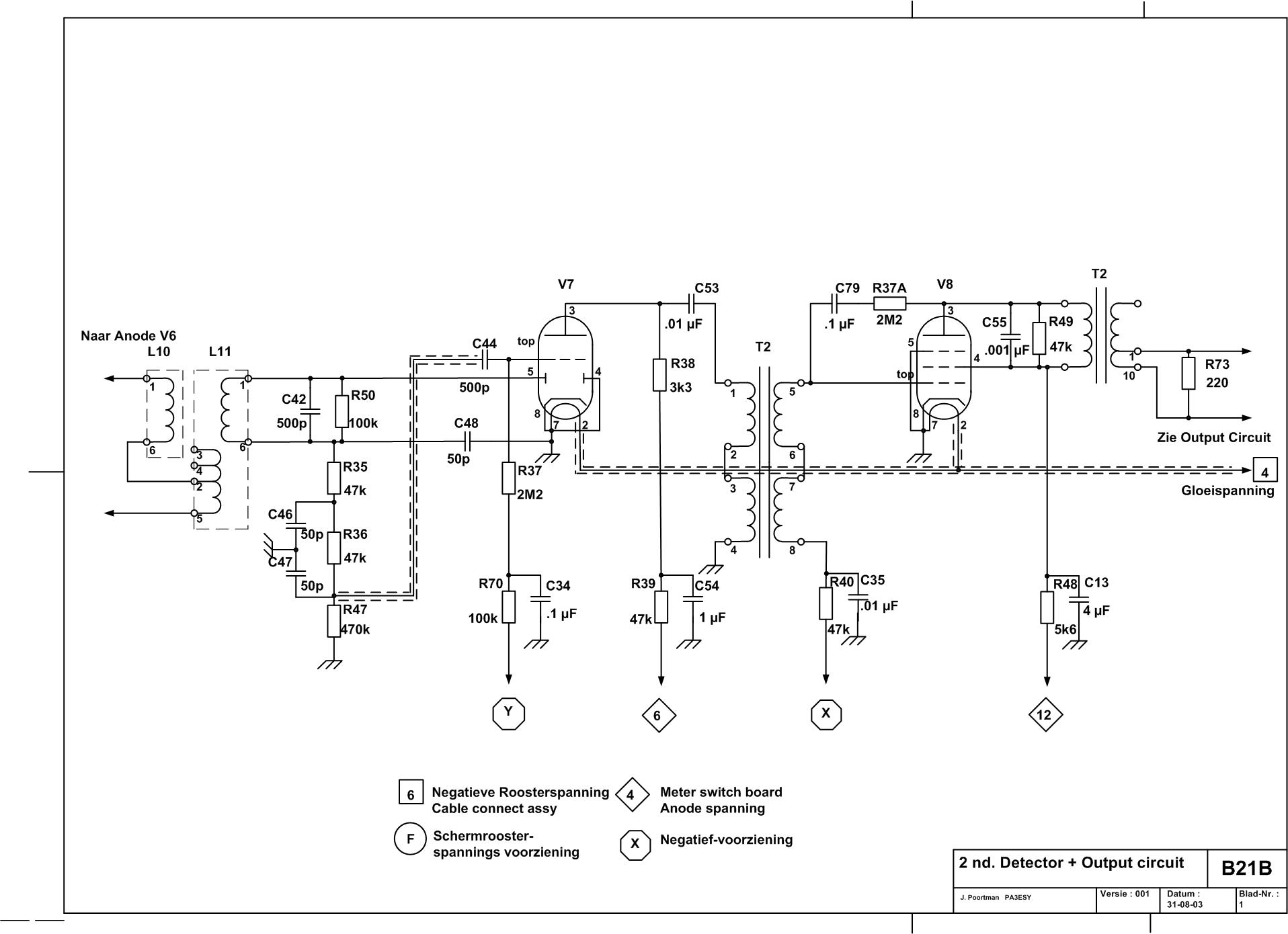

Detector en AF-trap.

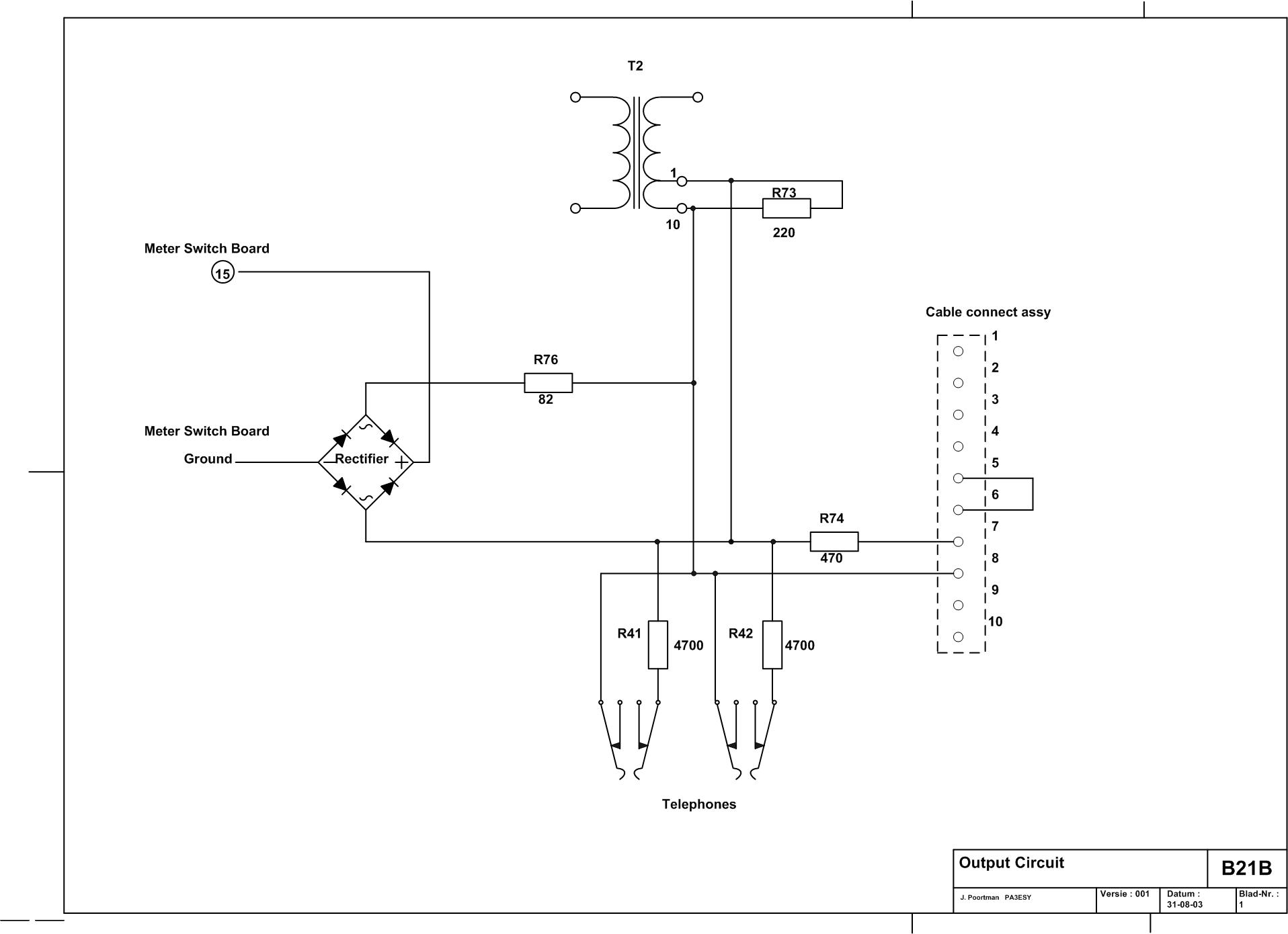

Output circuit.
Ontwerp van de "Gain-knop"

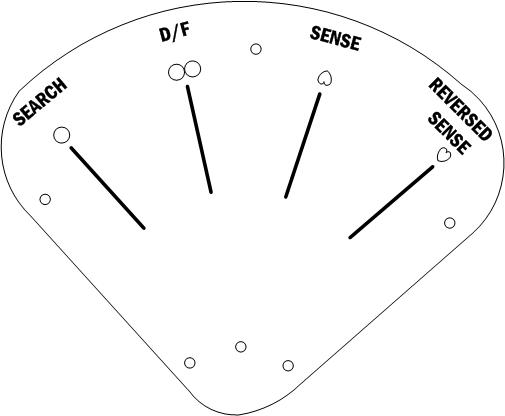

De indicatieplaat van de antenneschakelaar. Hij moet iets recht gezet worden.

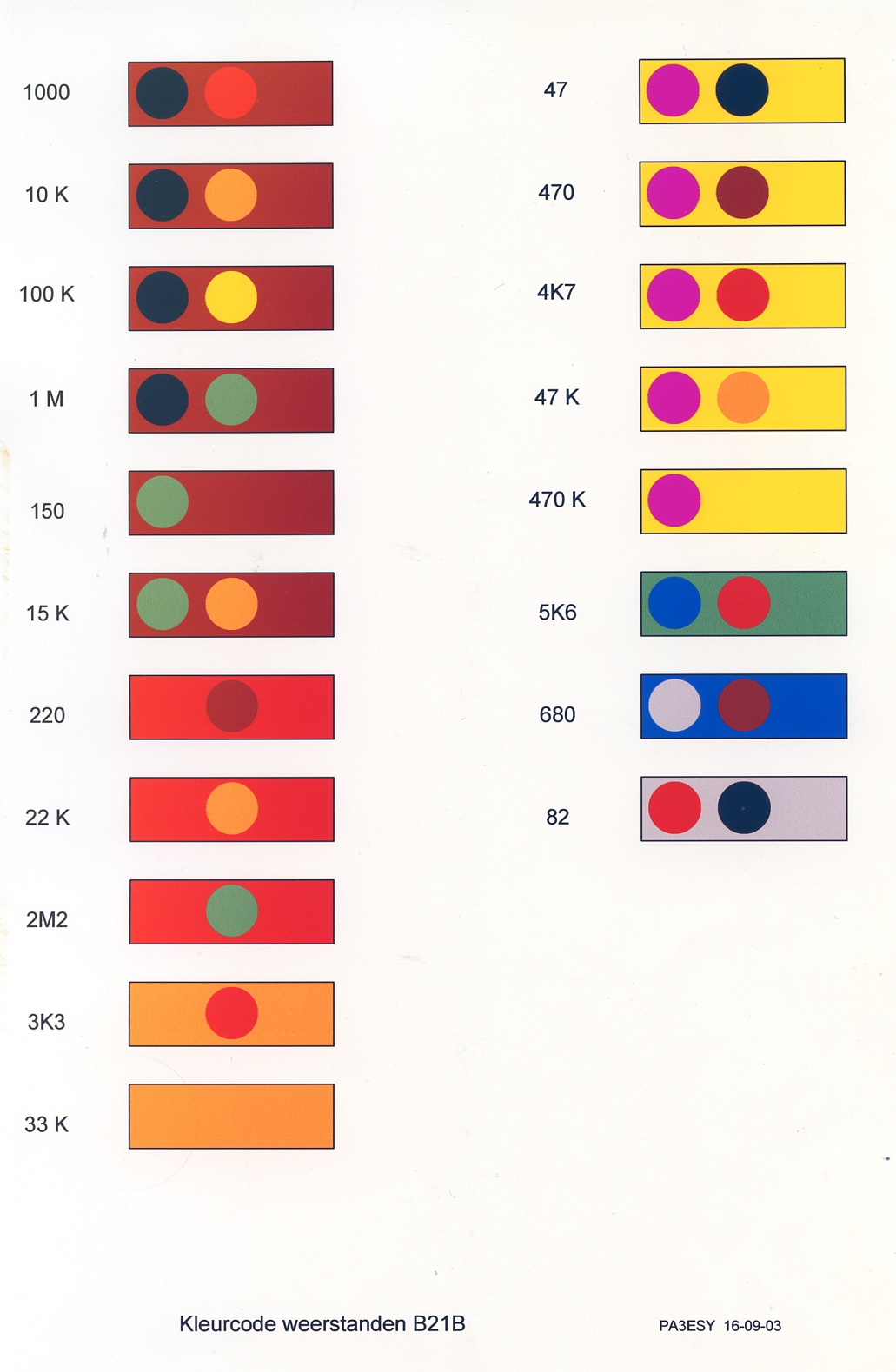

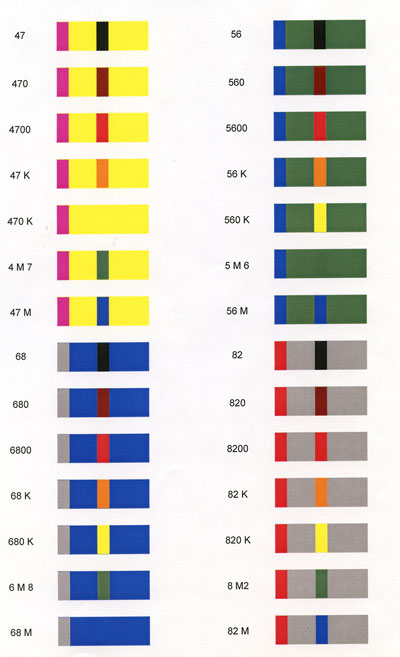

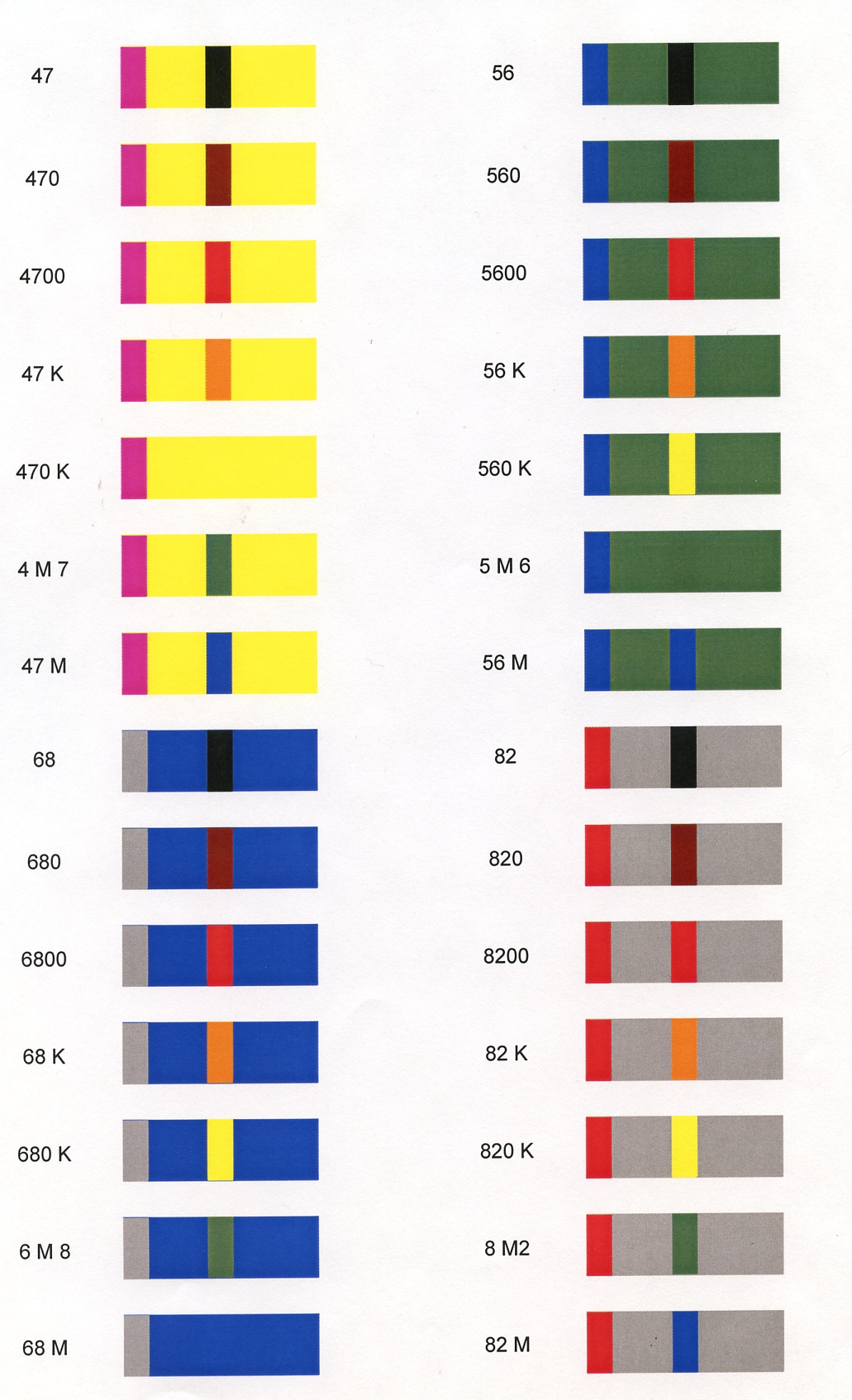

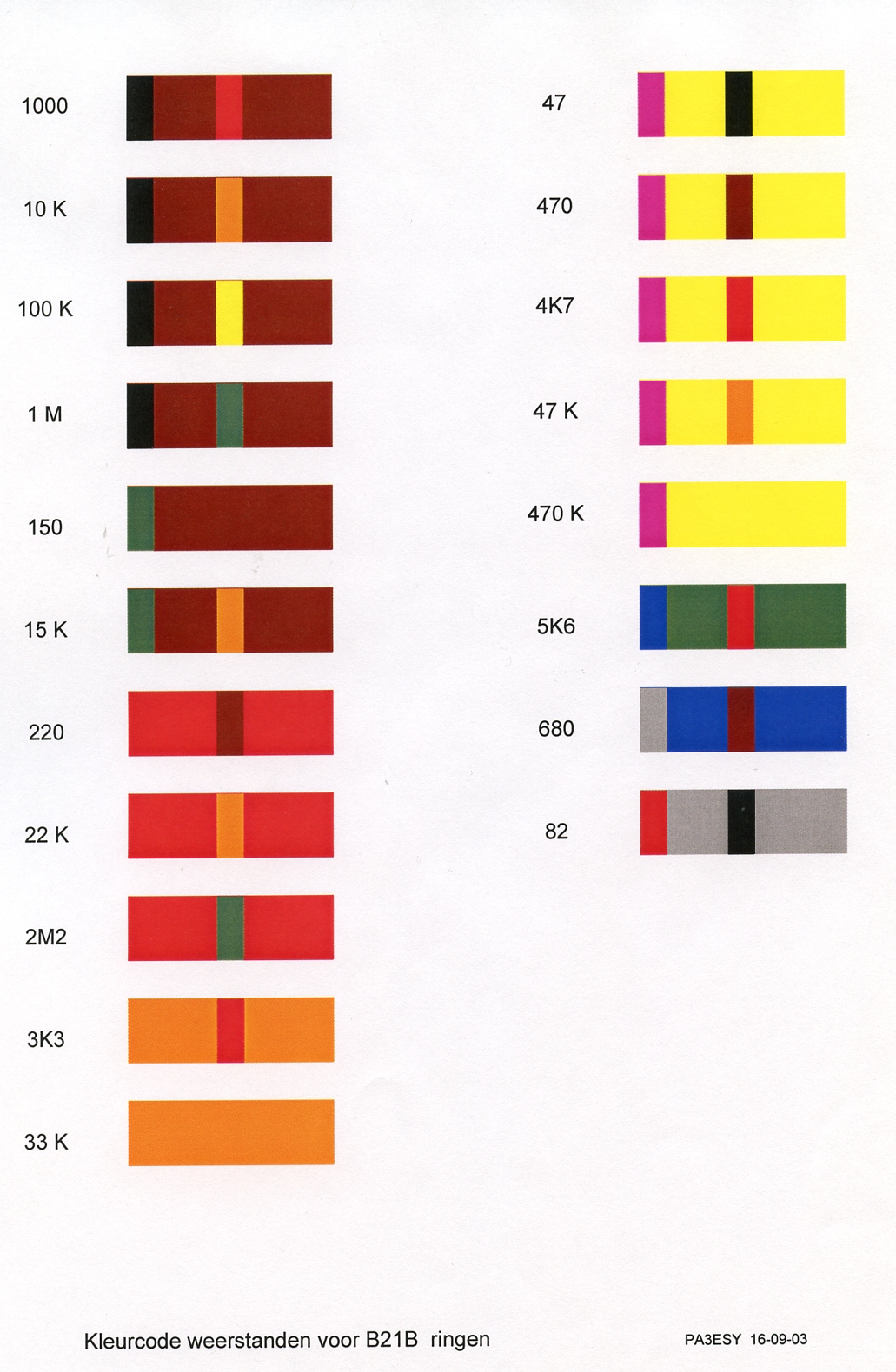

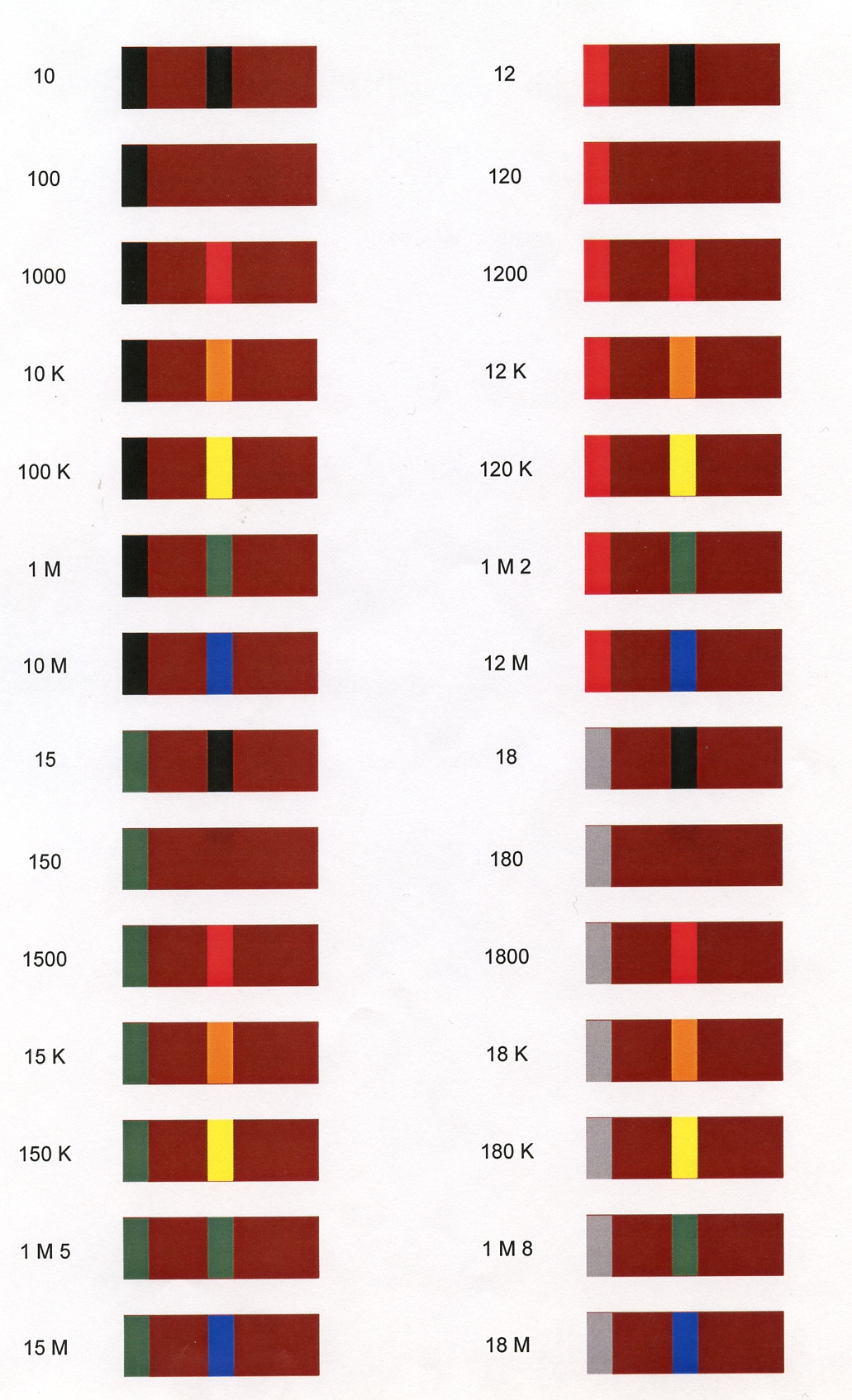

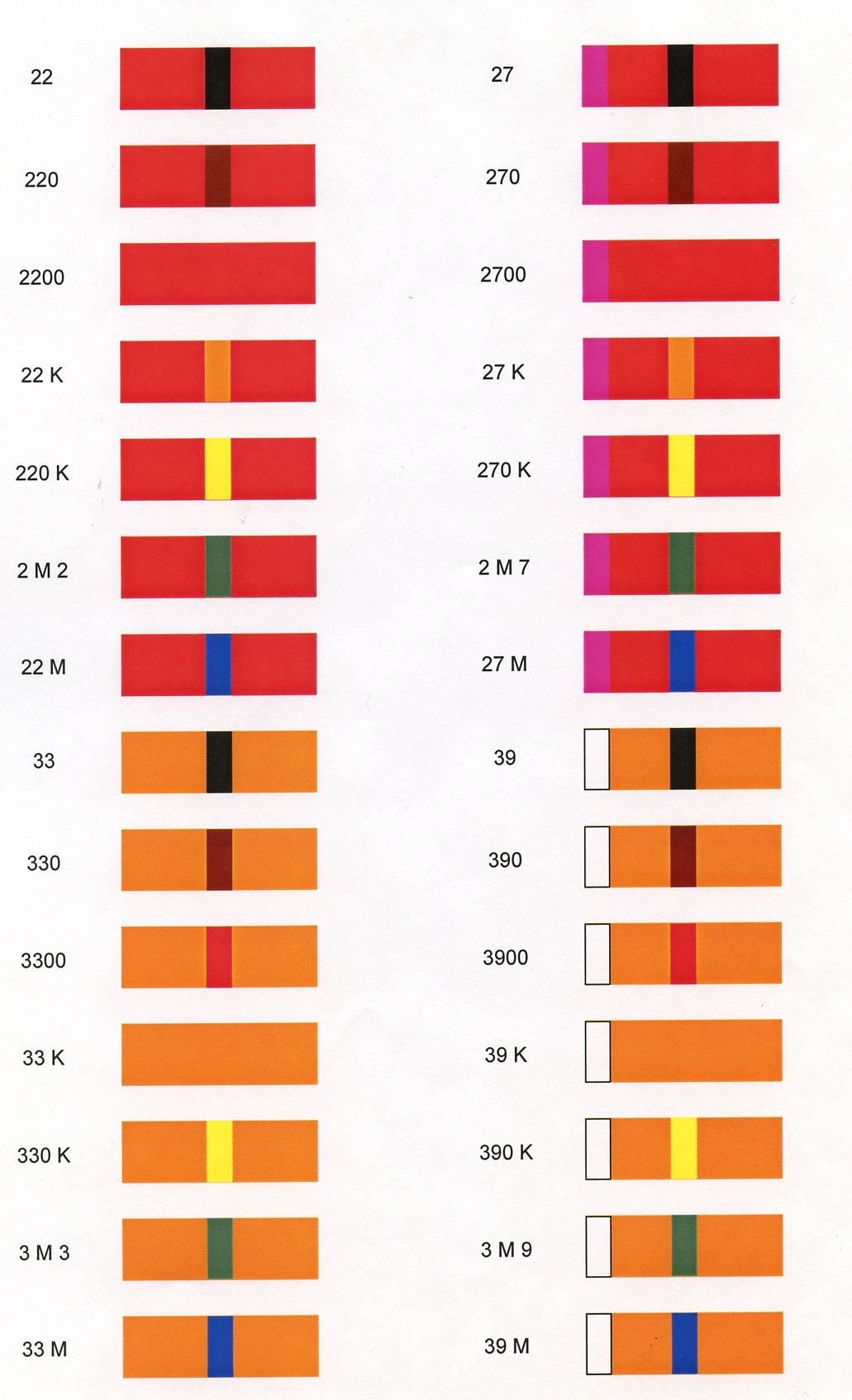

Hieronder de kleurcodes gebruikt in de B21 en verder de algemene kleurcodering voor oud,Engels materieel.
Buizenbezetting met equivalenten ( pdf )
Complete 'Partslist B21B" (pdf)
De beschrijving van de B21B met FH3-DF (pdf)
Binnenkort volgen de afbeeldingen van de geheel opgeknapte radio.
