Degelijke, Engelse ontvangertechniek. Deze ontvanger bestrijkt vier banden in het lange golfgebied
De ontvanger heet CR200 voor aan wal en de uitvoering voor de schepen wordt B29 genoemd.
Er is weinig documentatie te vinden over de CR200, de B29 is wel redelijk gedocumenteerd.
De buizen bezetting is als volgt:
1. R/F versterker : VR100 (KTW62) of 6K7G
2. R/F versterker
: VR100 (KTW62) of 6K7G
Detector/Oscillator : VR99 (X66) of 6K8G
1. Audioversterker : NR68 (DH63) of 6Q7G
2. Audioversterker : 6V6G (KT63)
Gelijkrichter : U52 (VU71A) of 5U4G
Het frequentiebereik:
Band 1: 15 tot 38 Kc/s
Band 1: 38 tot 90 Kc/s
Band 1: 90 tot 240 Kc/s
Band 1: 240 tot 550 Kc/s

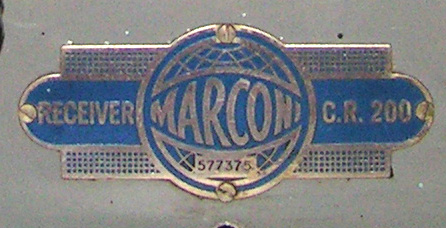

Het typeplaatje met het serienummer.

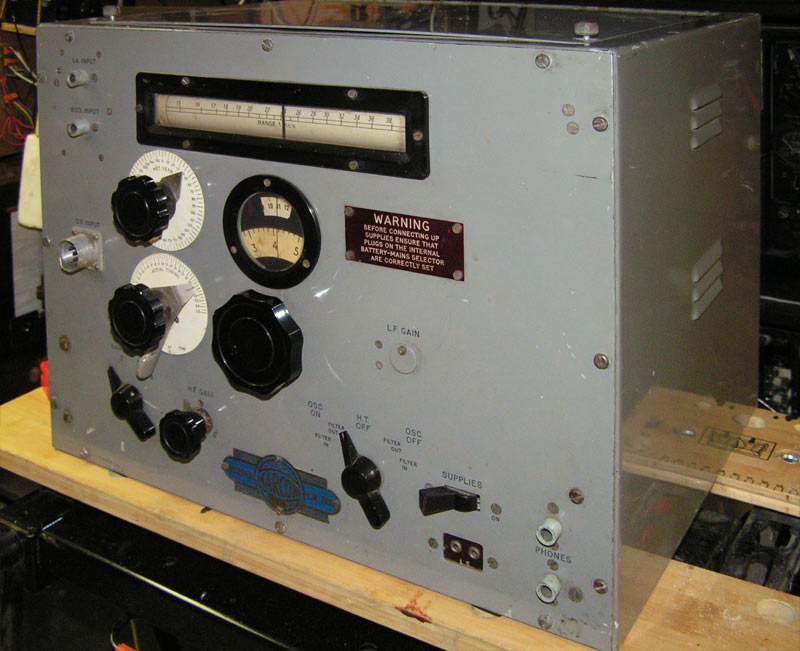

Hier is de gehele ontvanger te zien op een workmate, het beest is vreselijk zwaar, 82 lbs en dat komt overeen met ca. 40 kg.

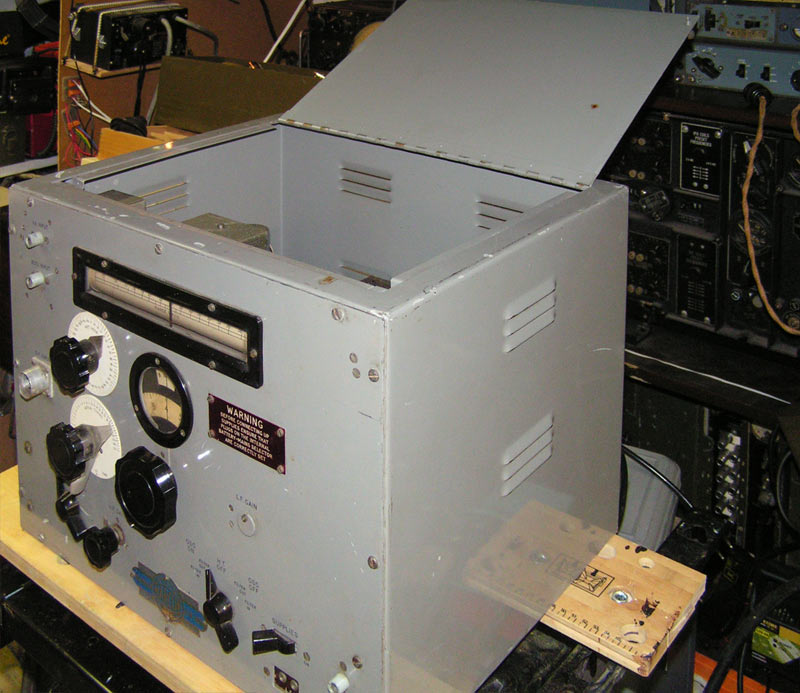

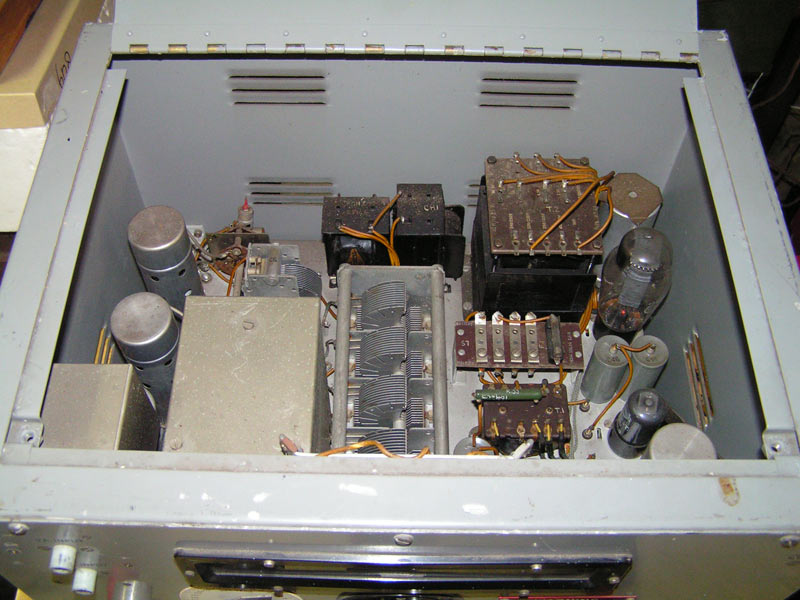

Op deze afbeelding is de klep geopend.

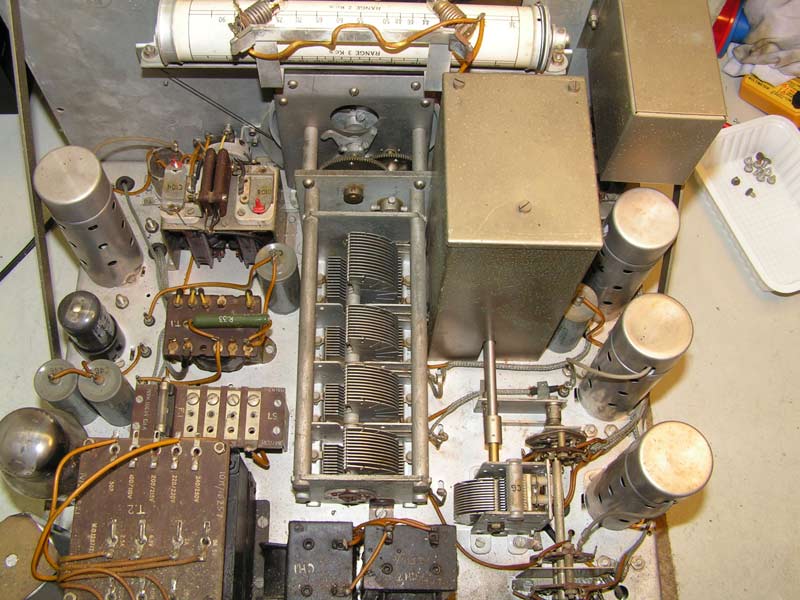

Hier een blik op het inwendige van de radio.

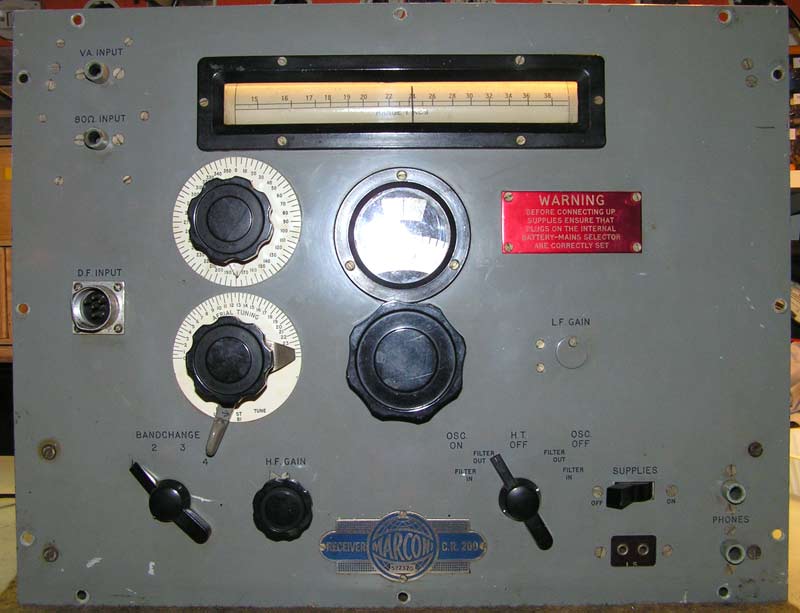

Het complete front van een CR200.

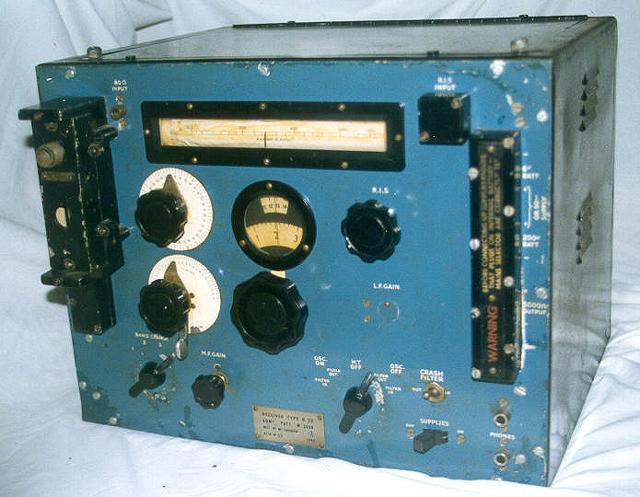

De B29 ziet er zo uit. Heeft ook een RIS-potmeter en -aansluiting.

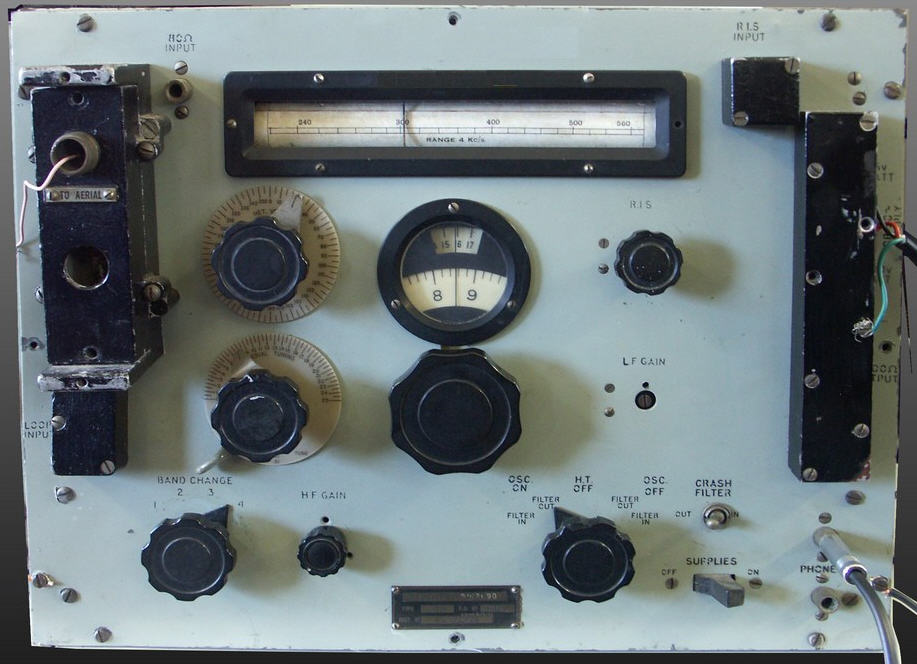

Nog een foto van een B29.
Het binnenwerk.

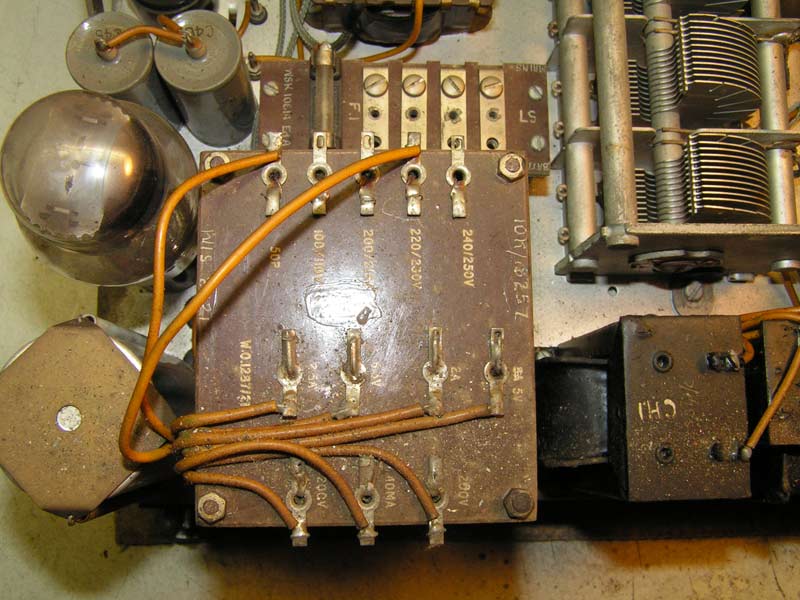

De voedingstransformator met een groot aantal ingangsspanningen.

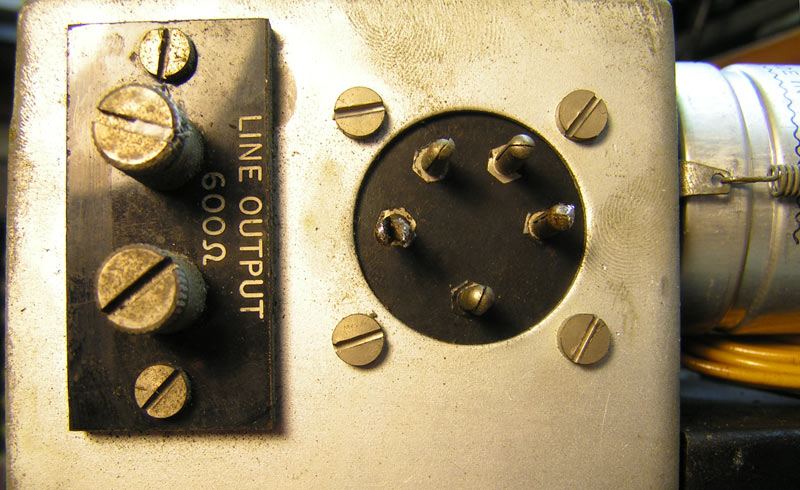

Dit is de connector voor de voeding.

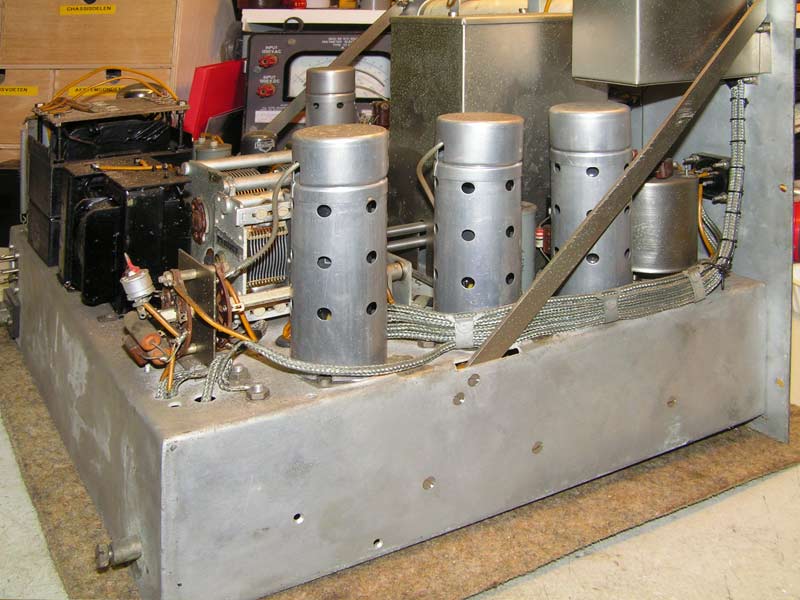

Een blik op het HF-gedeelte.

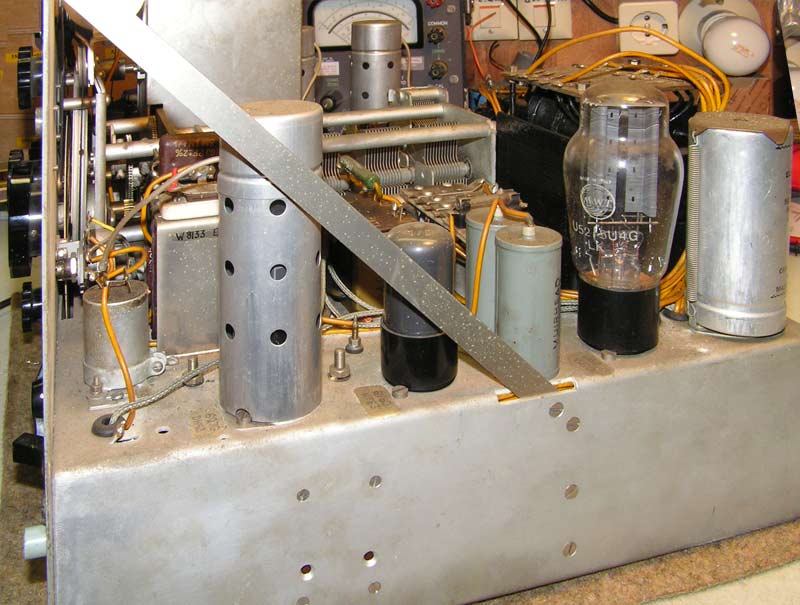

Aan de andere kant het LF-gedeelte met voeding.

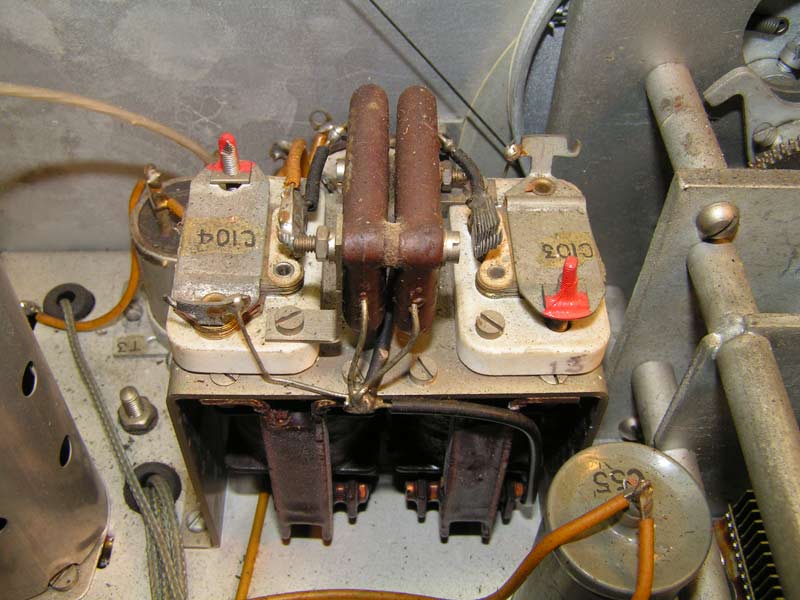

Audio-filter.

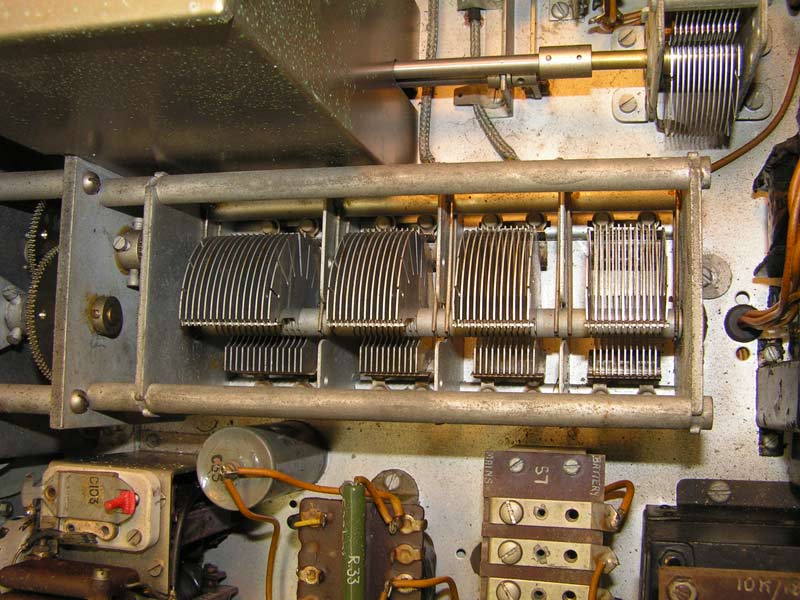

De vier-voudige afstemcondensator .

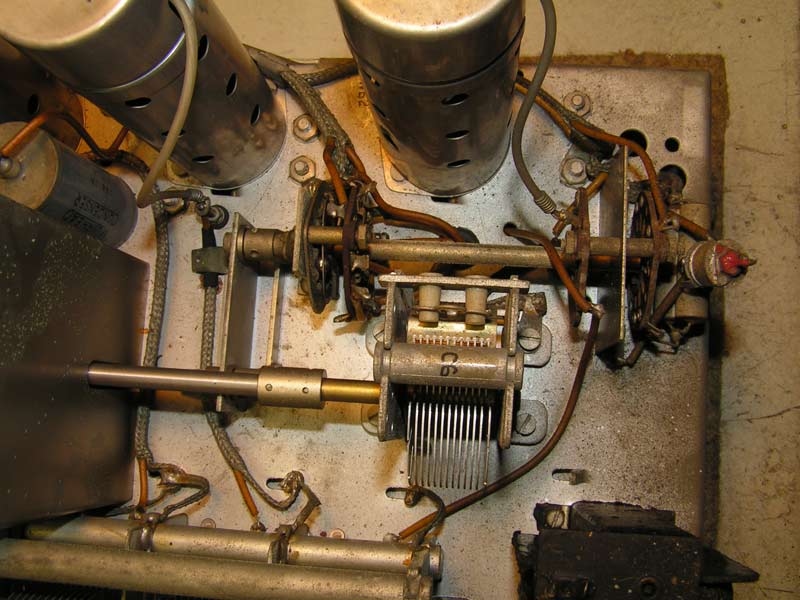

Antenne aanpassings-condensator.

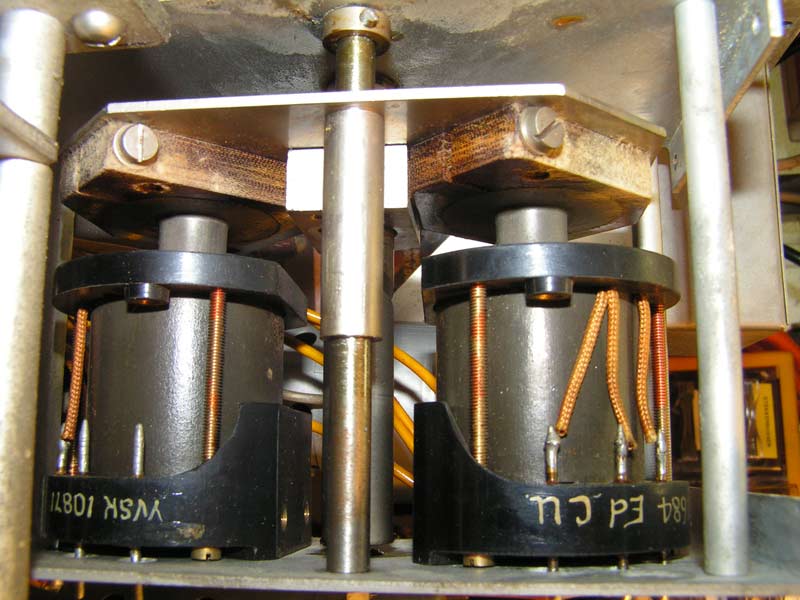

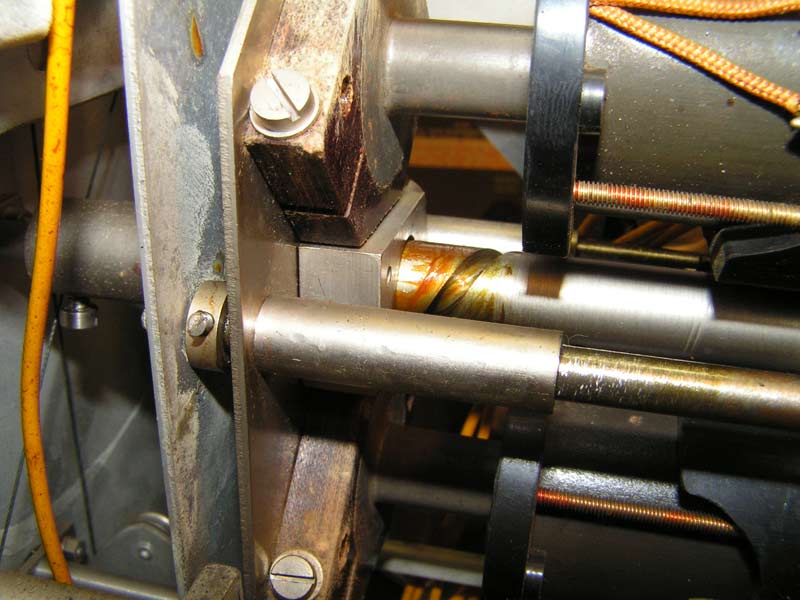

Bovenaanzicht van de oscillator met permeabiliteits-afstemming.
Op de as is de groef te zien die er voor zorgt dat de kerner heen en weer bewegen.

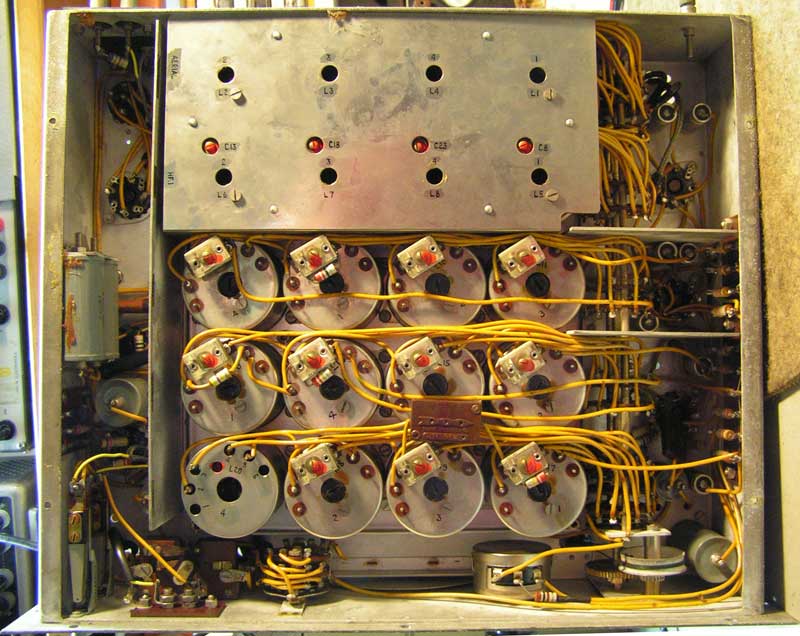

Alle spoelen, dat zijn er heel wat.
Hier nog een blik op de achterkant.

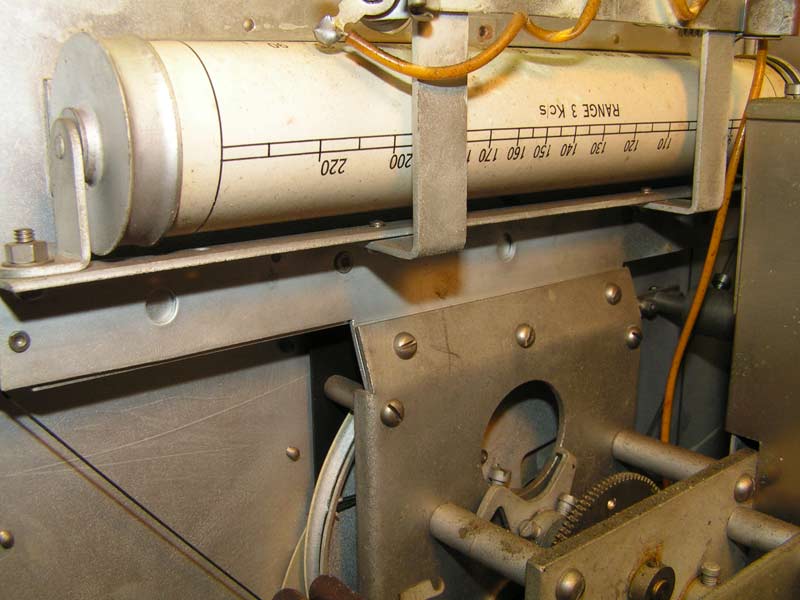

Het mechaniek van de schaal.

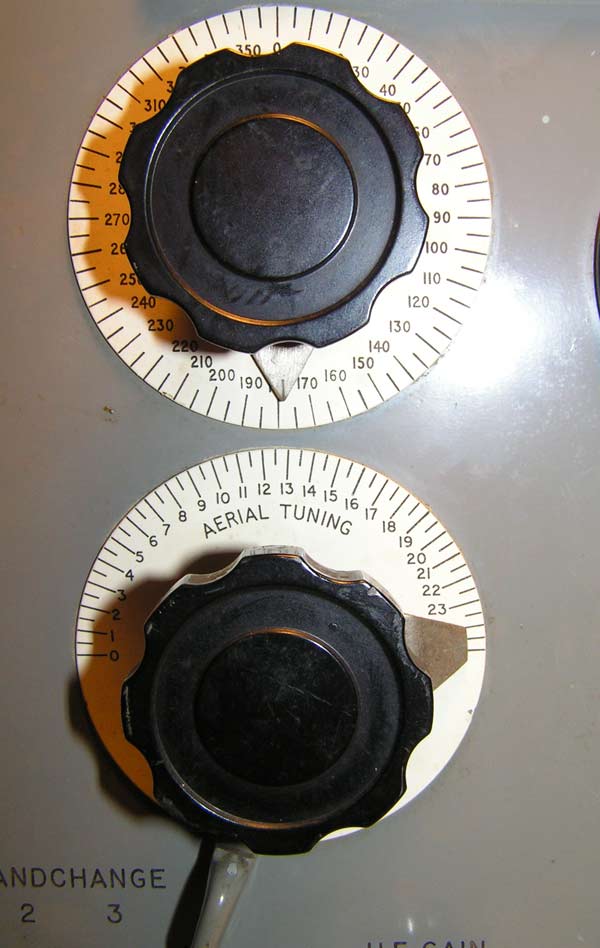

Knopjes.

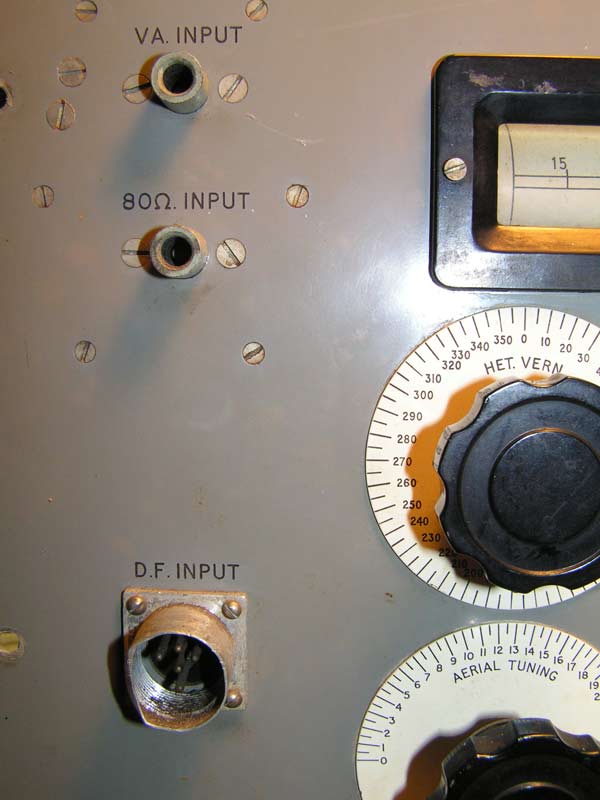

Hier zijn de aansluitingen voor de antennes te zien.
