Junction Remote Control No. 2

Dit is zo ongeveer de meest simpele junction-box die bij verschillende wireless-sets werd gebruikt, onder andere bij de WS-19, WS-22 en de WS-62. De meeste uitvoeringen waren in een grijze kleur geverfd. Vaak dezelfde kleur als het binnenwerk van een tank. Het hier beschreven exemplaar is in army-green. Aan de bedrading te zien is het waarschijnlijk een latere uitvoering voor de WS-62. Maar, dat is mijn aanname....

Door op de afbeeldingen te klikken verkrijgt U een vergroting in een nieuw venster.

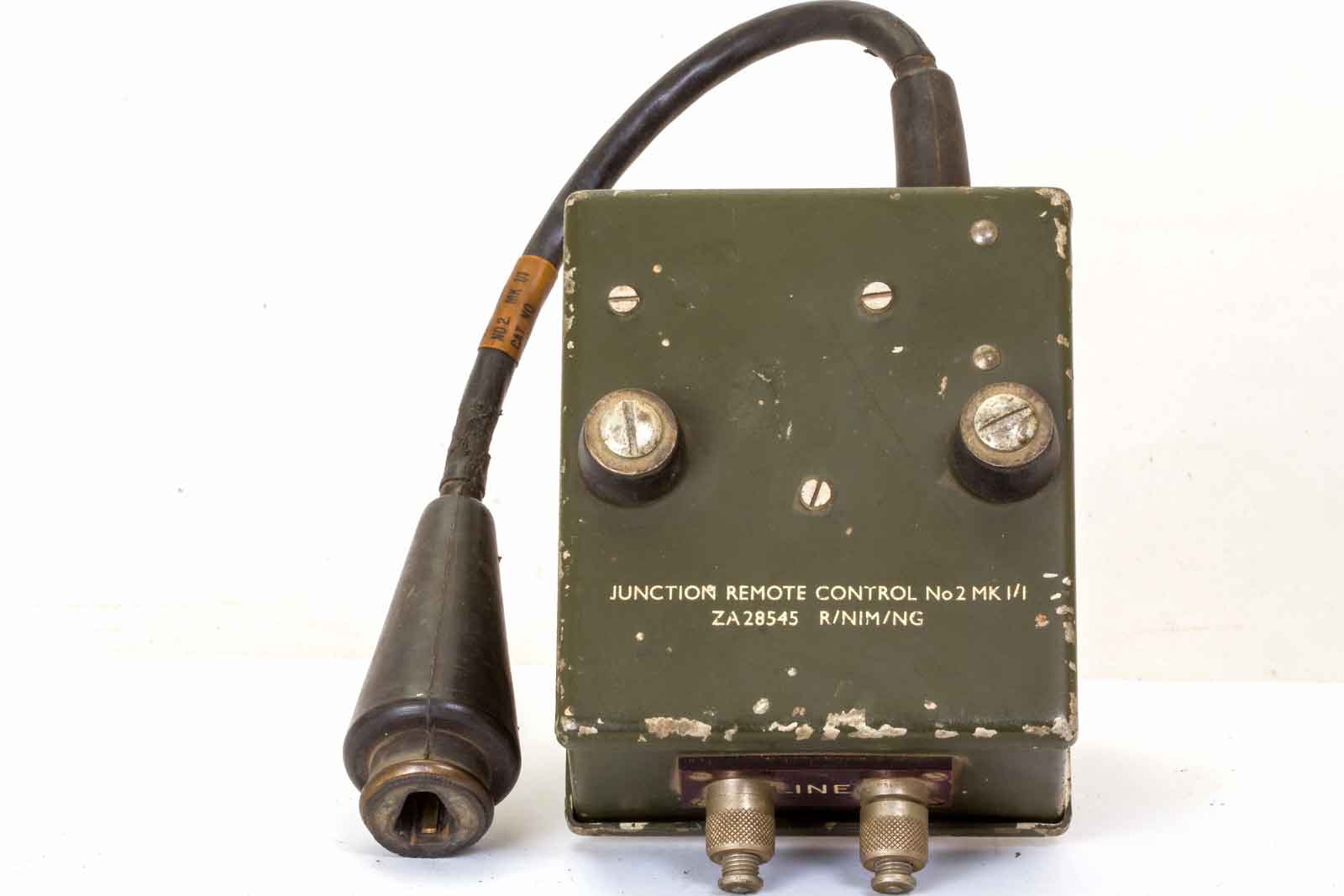

De snatch-plug om de hoofdtelefoon-microfoon aan te sluiten. De twee schroefklemmen zijn voor de lijnverbinding naar de wireless-set. Dit exemplaar is de "Junction Remote Control No.2 MK1/1".

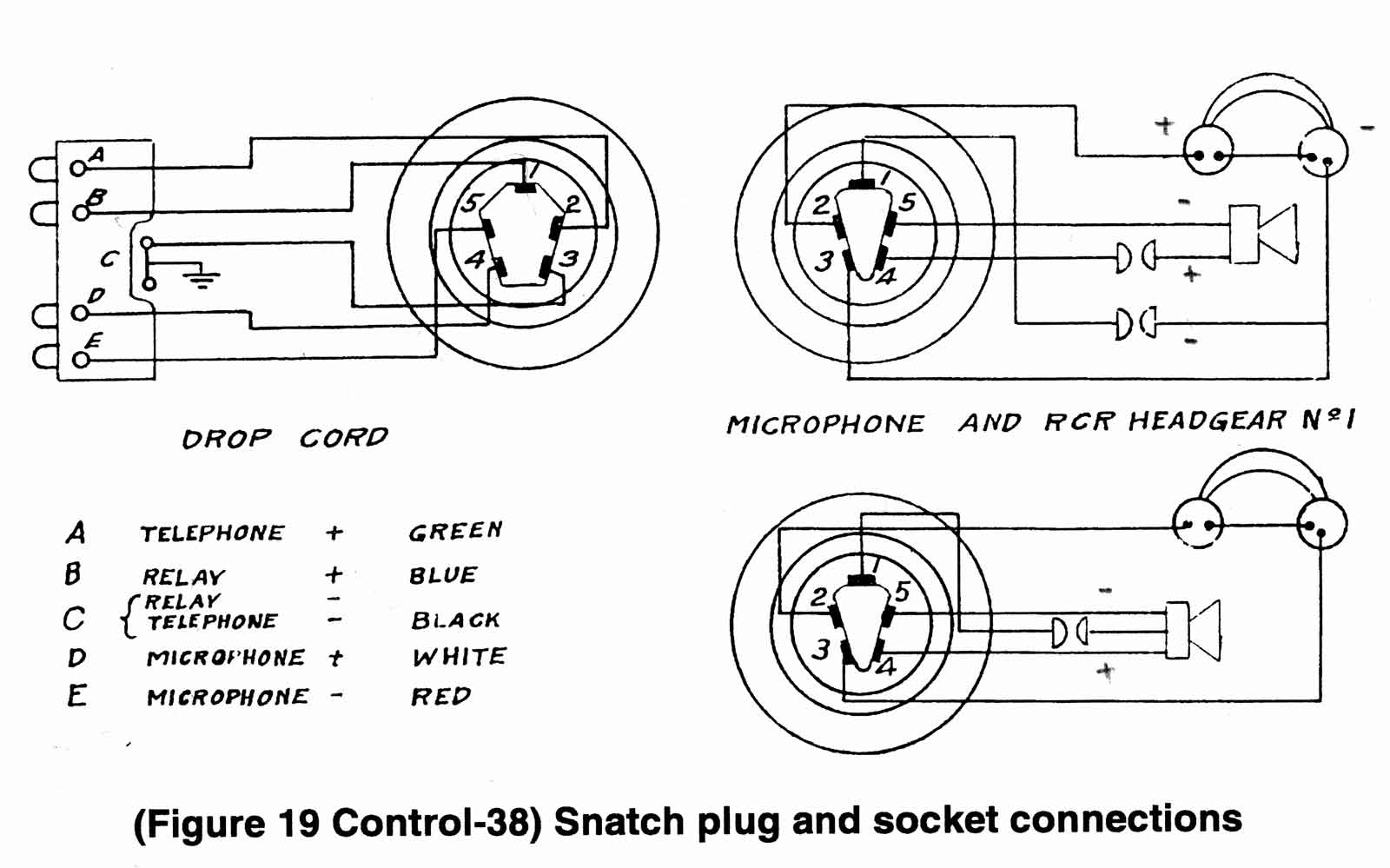

De aansluitingen, nummers, kleuren en Letters voor de aansluitpluggen.

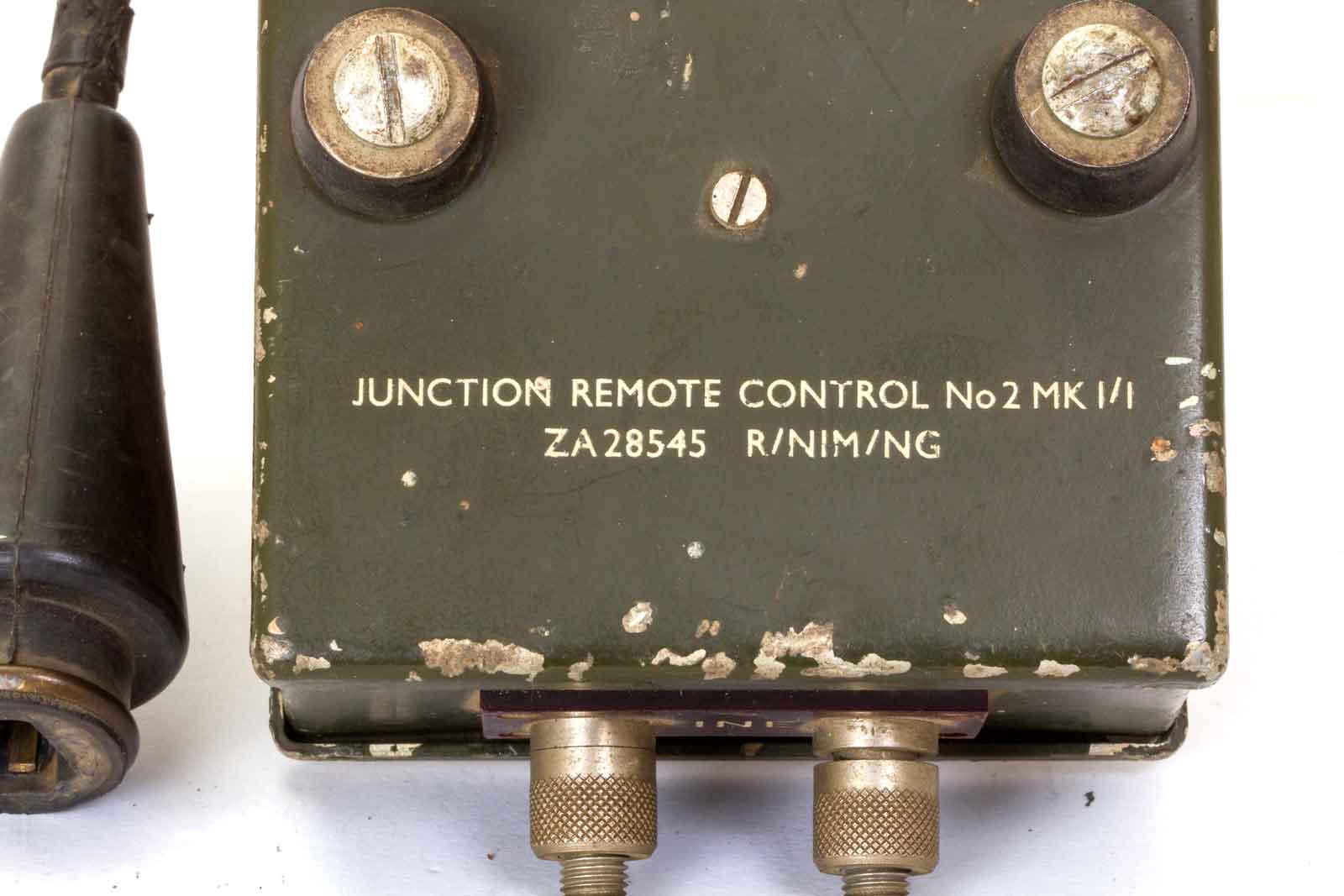

Op deze afbeelding is de type-beschrijving nog beter af te lezen.

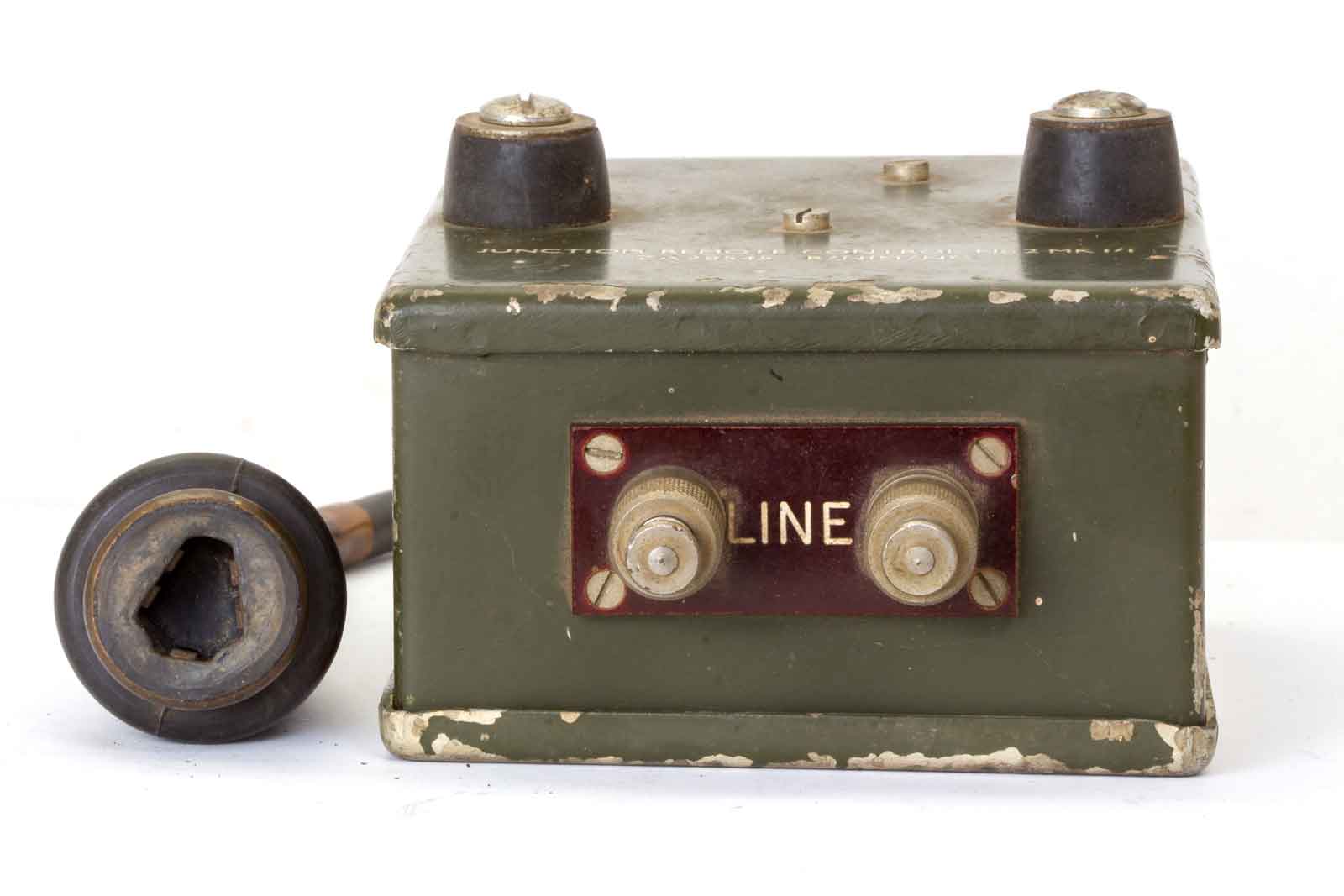

De beide line-aansluitingen die met de remote-control bij de radioset worden verbonden.

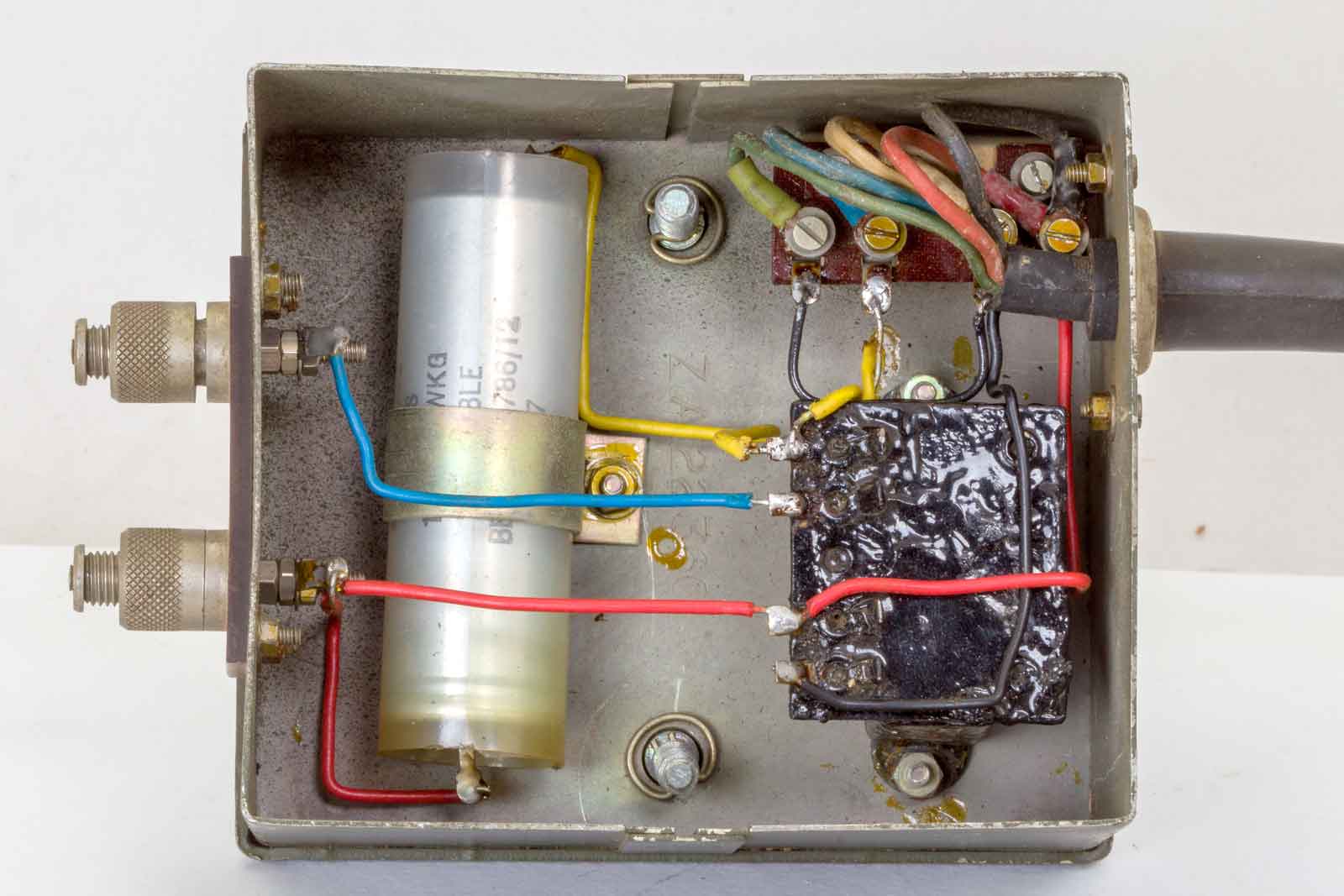

Het binnenwerk, een aansluitblokje, een telefoontrafo en een electroliet.

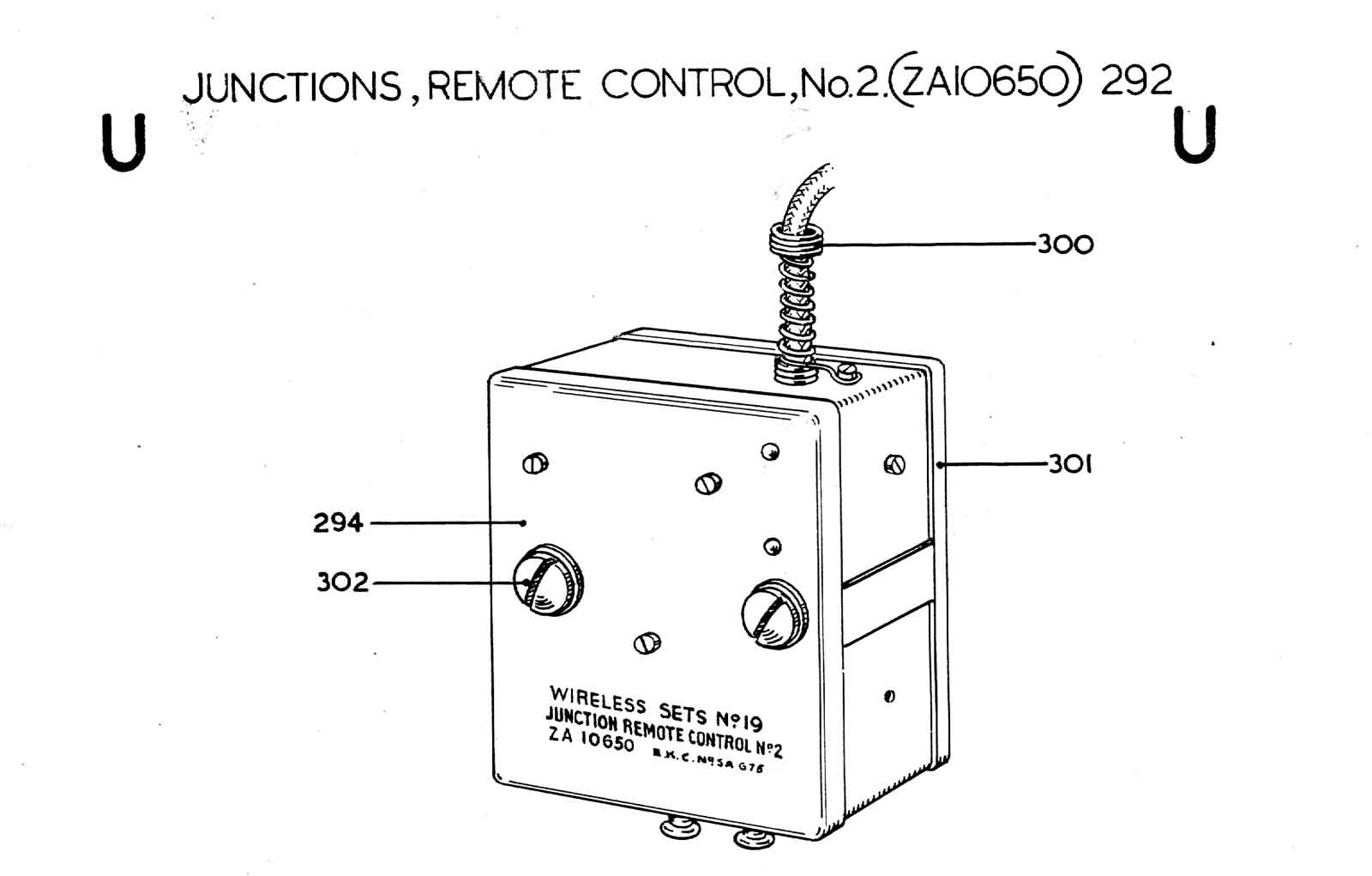

De buitenonderdelen van het kastje.

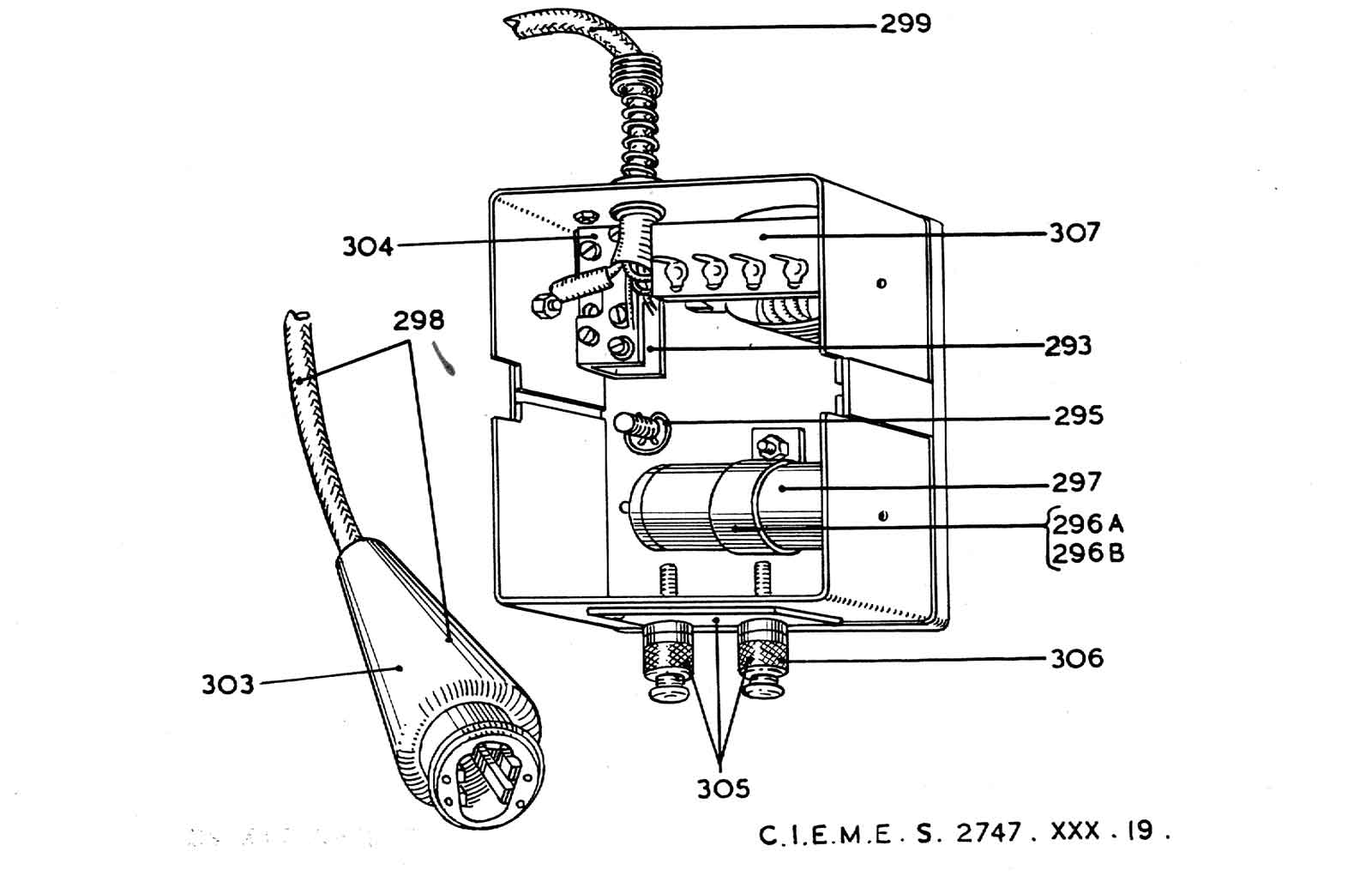

Op deze afbeelding zijn de binnen-onderdelen te zien met de bijbehorende nummers.

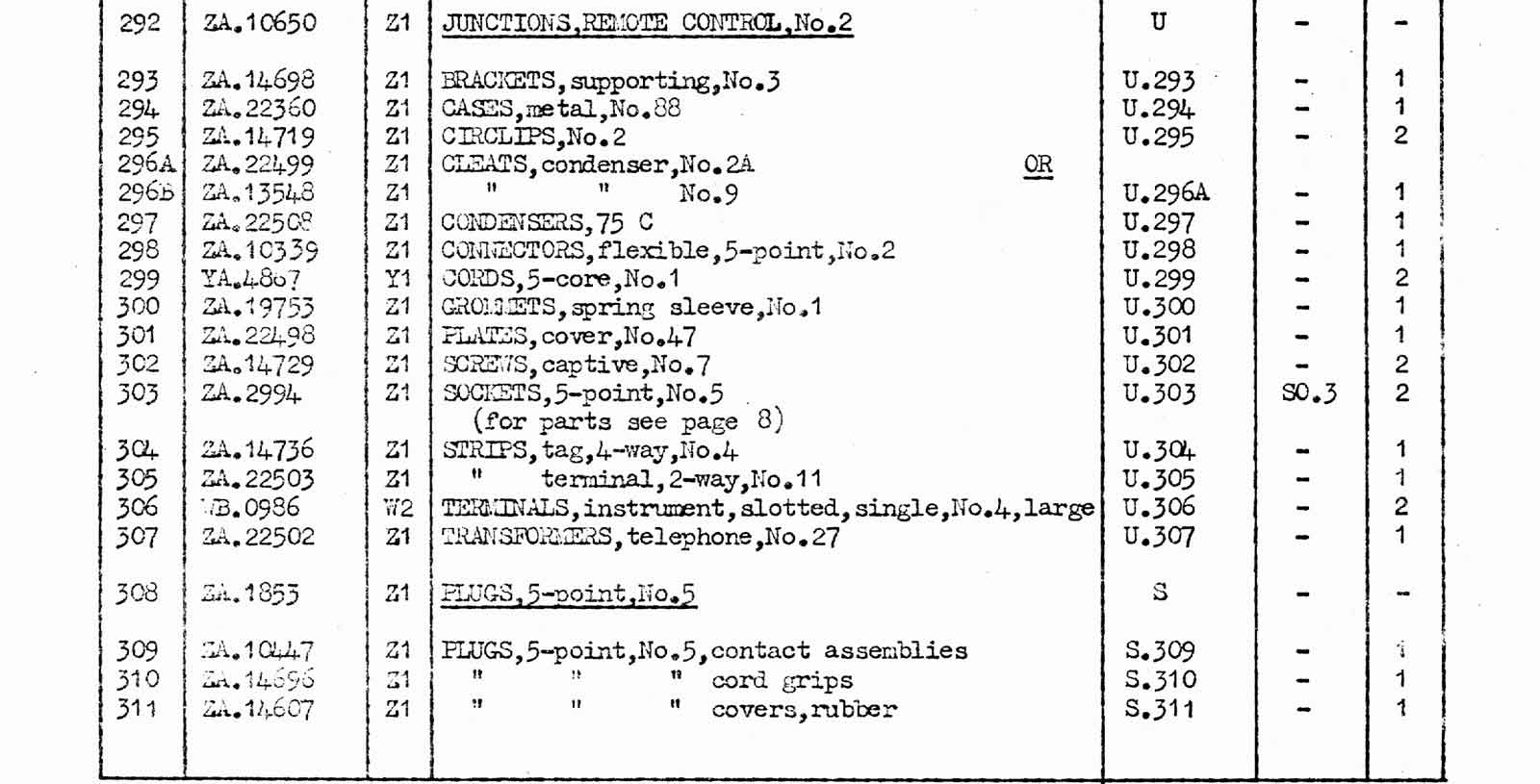

Mocht u nog onderdelen missen, hier een lijst met de onderdelennummers.

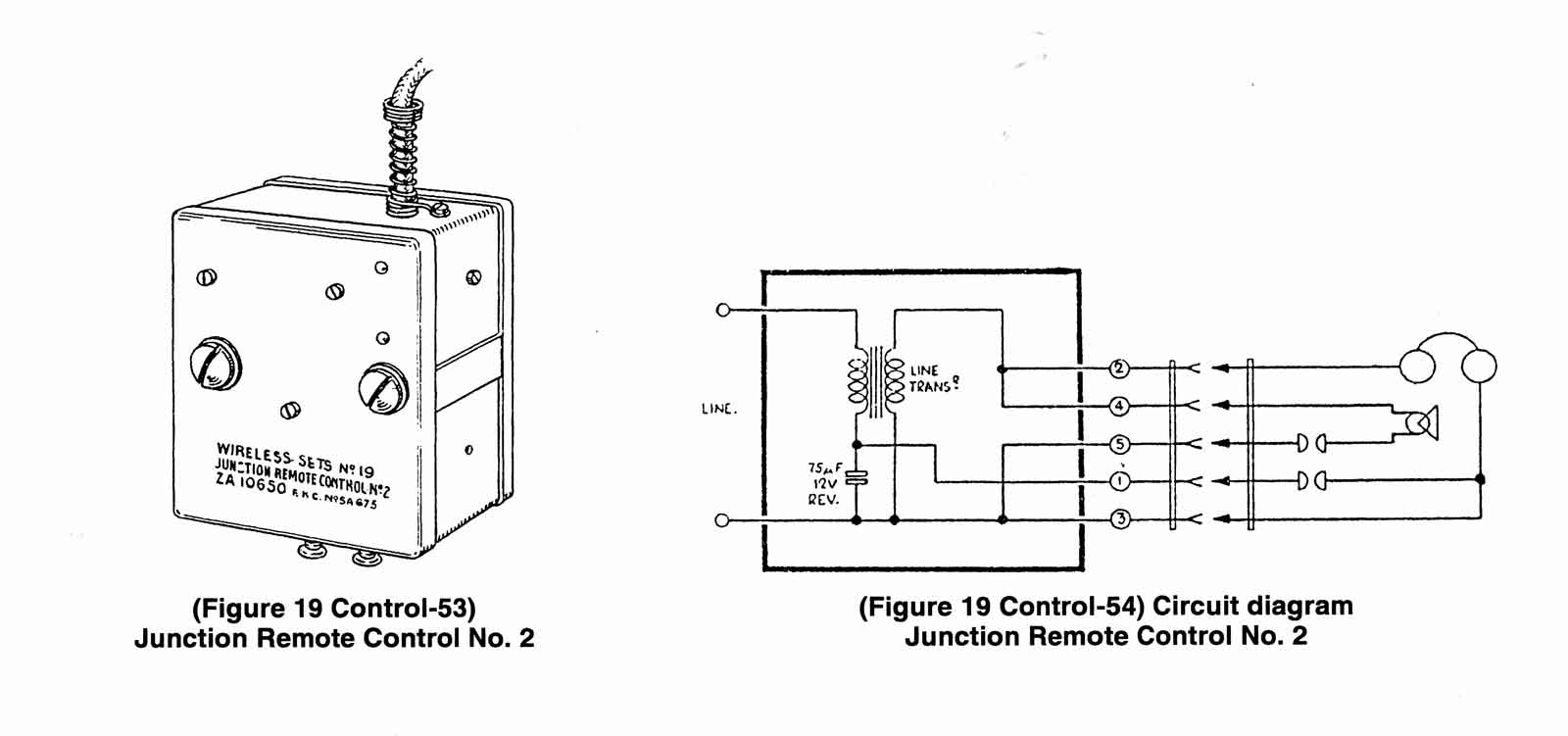

Het schema van de remote control no.2
Overigens is deze Unit onder meerdere ZA-nummers bekend. De volgende nummers heb ik gevonden:

ZA10650  tbv. WS-19, WS-22 en WS-62

ZA28545  tbv. WS-19, WS-22 en WS-62
