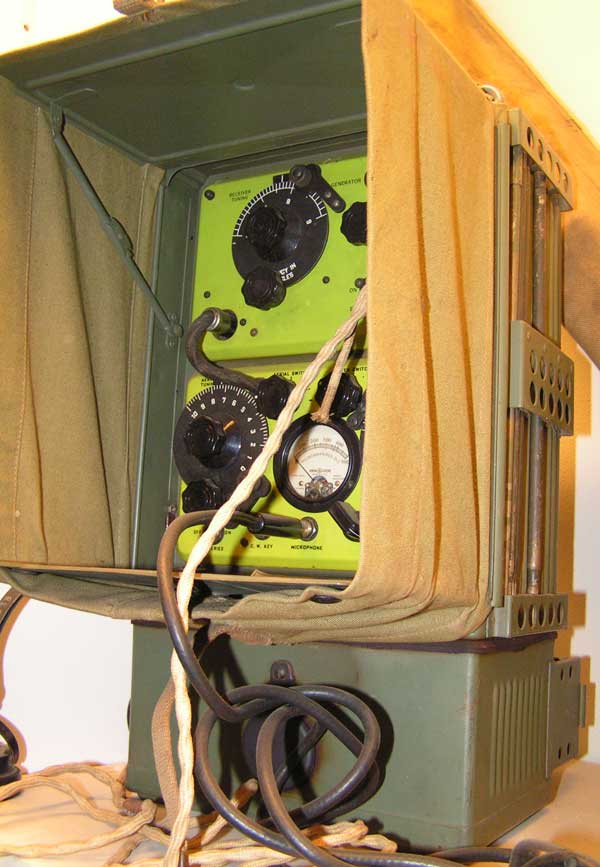

Een lang begeerde set, de Wireless Set No. 48. Welliswaar een Amerikaans apparaat, lang niet zo mooi als een WS 18 of WS 68, maar toch, dit is ook een heel mooi ding. Het eerste begin is magertjes en bestaat uit het chassis van de zender en van de ontvanger. Er zitten welgeteld twee buizen in, de rest moet er nog bij gezocht(gekocht) worden. De kast wordt waarschijnlijk wel heel moeilijk en de seinsleutel ook. Maar je weet maar nooit. Een belangrijke wijsheid : "Verzamelen is leuk, als je alles nog niet hebt". Dus vanuit dat oogpunt moet ik mij eigenlijk steeds gelukkiger voelen en dat klopt ook wel een beetje. Wanneer je zo nu en dan wat tegen komt op een rommelmarkt, zoals onlangs ( sept. 2008) een mooie bathtub-seinsleutel voor een paar Euro, dan kan je dag niet meer stuk. Het zijn vaak de kleine dingen die het doen. Genoeg gefilosofeerd, terug naar het heden. Allereerst een paar plaatjes van de set, zoals hij bij de "Signals Collection" van de heren Bodifee staat.
Een uitgebreidere beschrijving volgt nog, U kunt natuurlijk ook een blik werpen bij Louis Meulstee.

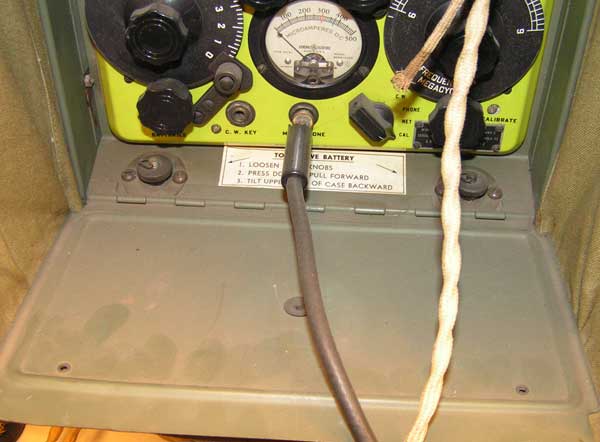

De kast heeft 2/3 diepte van een 19-set en ziet er beduidend anders uit als de WS-19. Achter de bundel kabels zit de klep voor de generator-aansluiting. Achter de kabels bevindt zich een dop, waarmee de batterijkast afgesloten is. Het vervelende is dat ik die stop nu heb, gekocht bij Mike, op de Rosmalense radiomarkt, maar de kast nog niet.

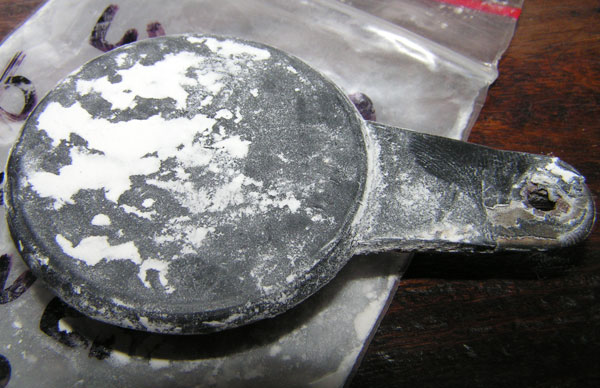

De voorkant van de stop.

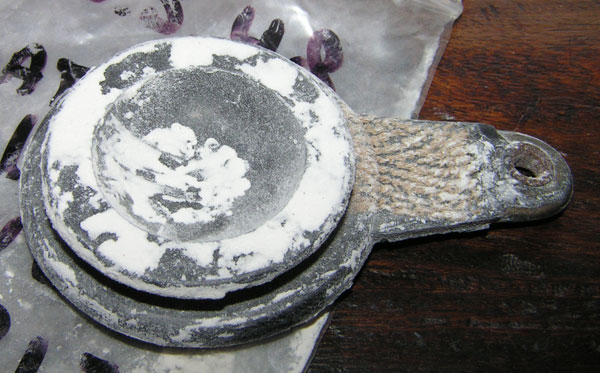

En dit is de achterkant er van.

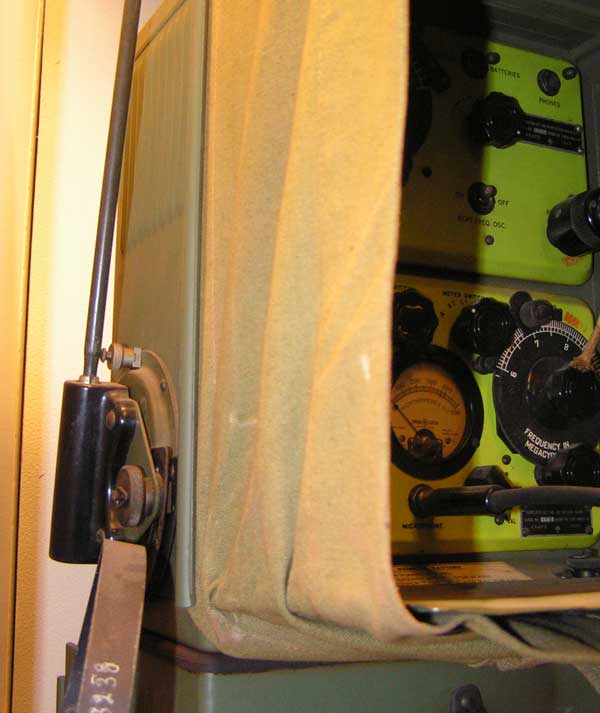

De antenne-aansluiting op een draaibaar onderstuk.

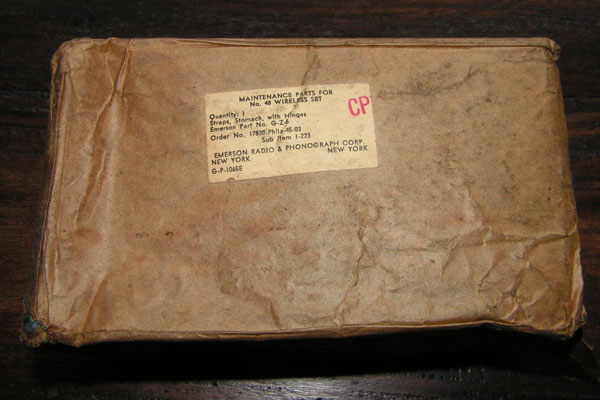

De originele buikriem van de WS-48. Voorlopig blijft deze in de verpakking. U raadt het zeker al, als de kast er is worden de riemen uitgepakt.
Gemaakt in Maart 45.

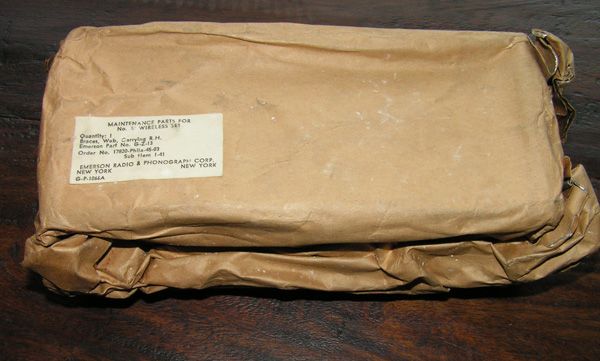

Het pakje met de draagriemen voor de rechterzijde.

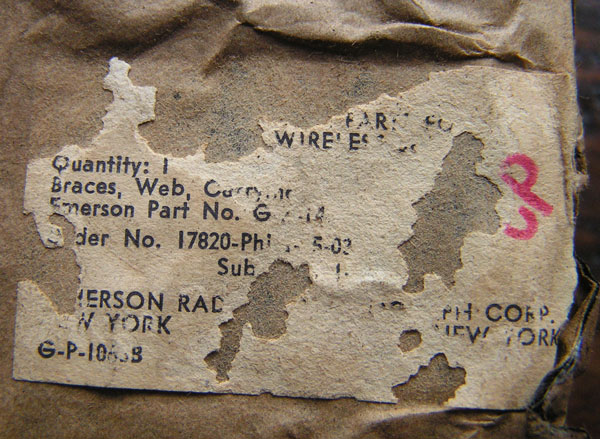

Het etiket.

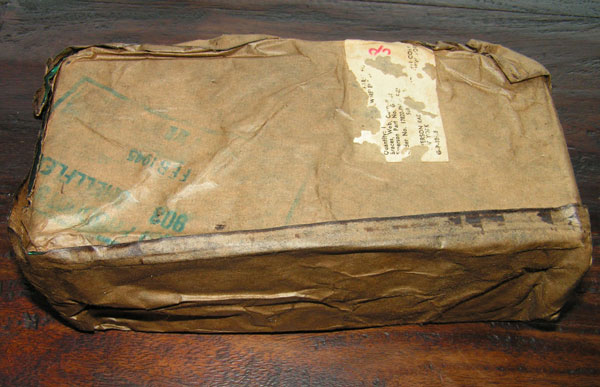

De draagriemen voor de linkerzijde. ( Hoop ik )
Ook hier een etiket, er is echter niet te zien of dit de LH. is.
De onderdeksel die voor het toestel geklapt wordt. de bovendeksel is identiek.

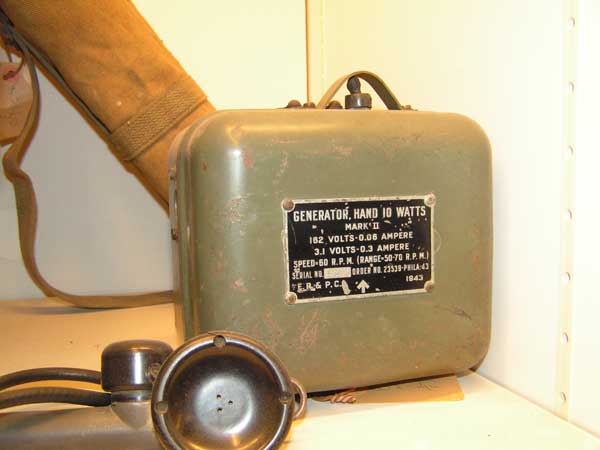

De handgenerator, die kom je niet elke dag tegen .....

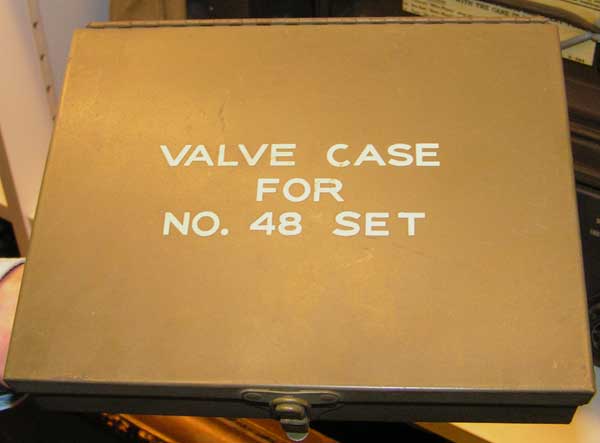

Het buizenkistje.

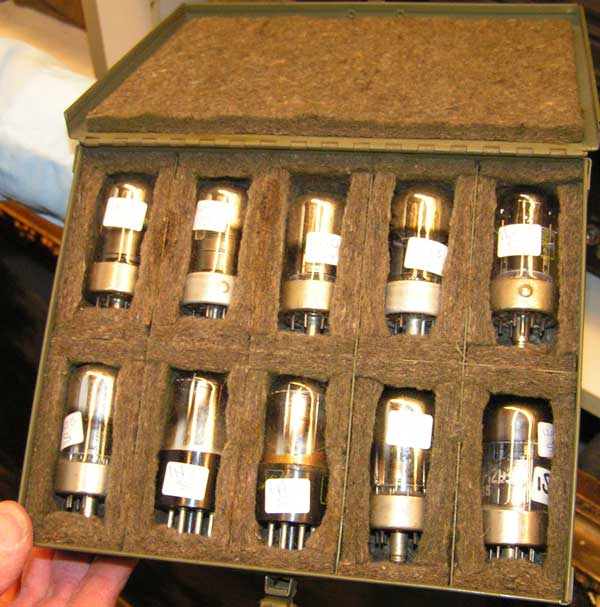

Met de inhoud, die bij mij dus ontbreekt. Het zijn echter heel slechte Amerikaanse "glim-buizen".

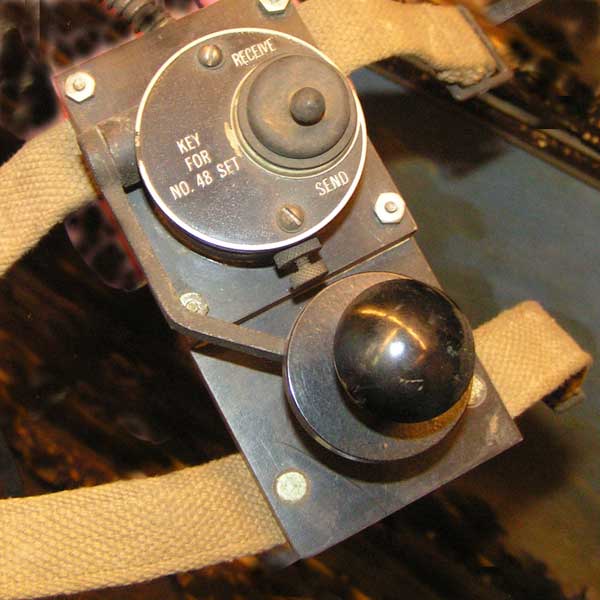

De heel aparte seinsleutel.

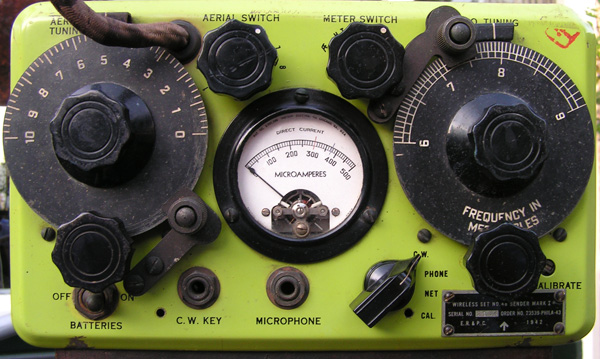

Dit is dan het exemplaar waar ik mee begin, de zender.

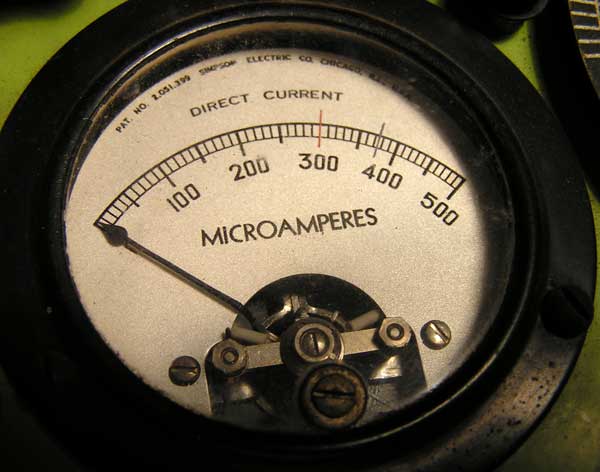

De meter, met het rode en blauwe streepje, het gebied waarin de voedingsspanning nog acceptabel is.

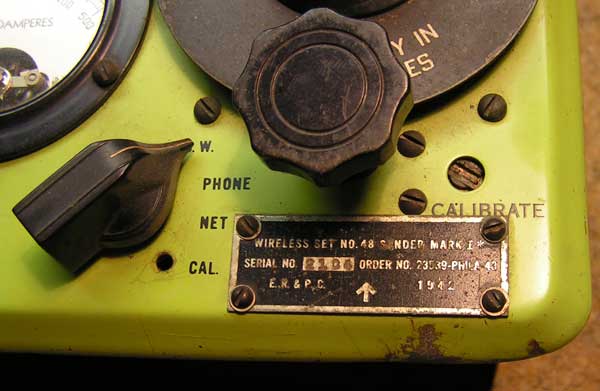

Het typeplaatje, jaargang 1942, de set is een MARK 1*.

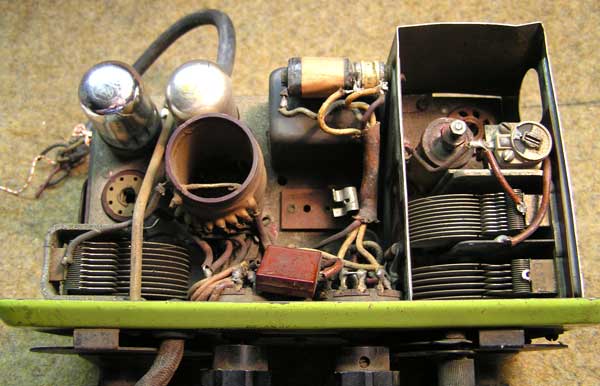

Het geheel van boven gezien. Links de eindtrap en rechts de Master Oscillator.

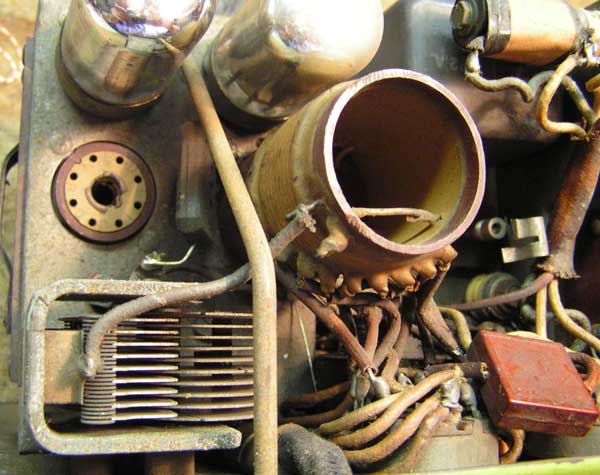

Het tank-circuit.

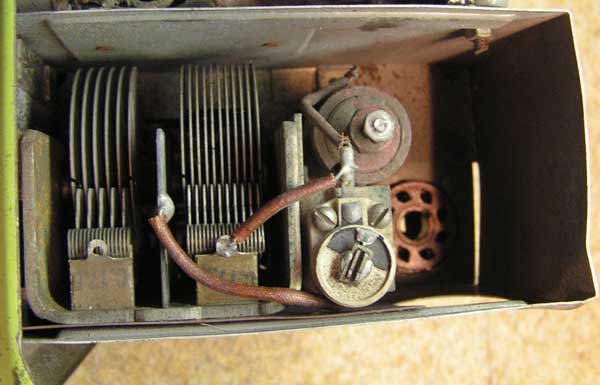

De Master-Oscillator.

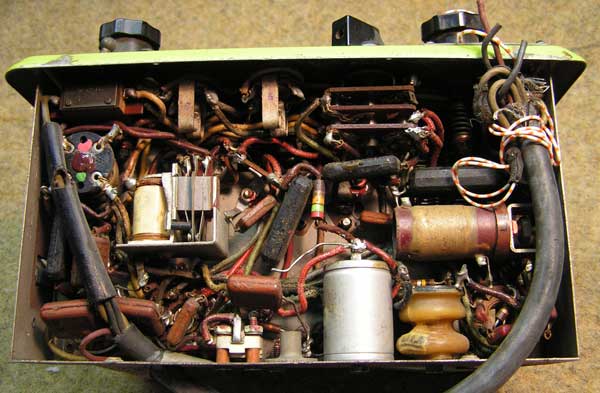

De onderkant van de zender.

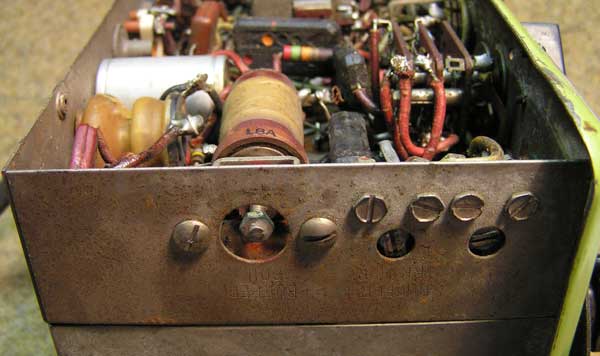

Aan de zijkant nog wat afstem-mogelijkheden.

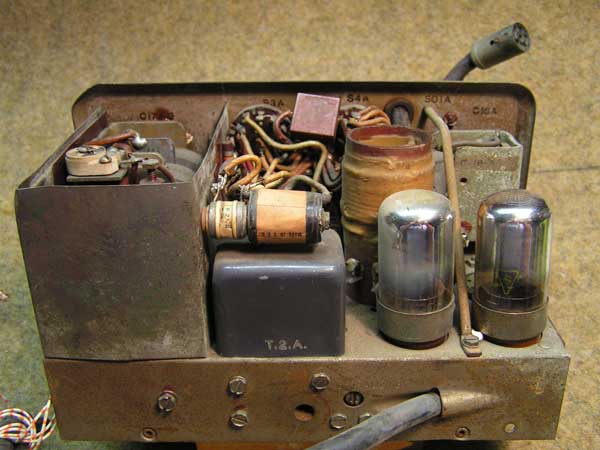

Een blik op de achterkant. In het midden, bovenop de microfoontrfo (T2A) de shunt weerstanden van het metercircuit.

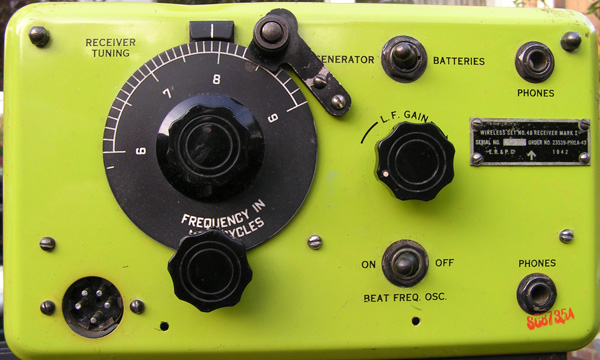

De voorkant van de ontvanger.

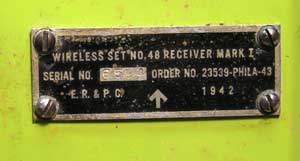

Typeplaatje, ook 1942 of 1943??

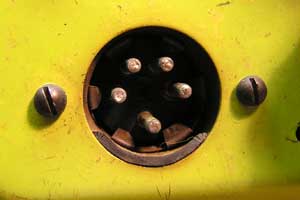

De connector voor de plug van de zender.

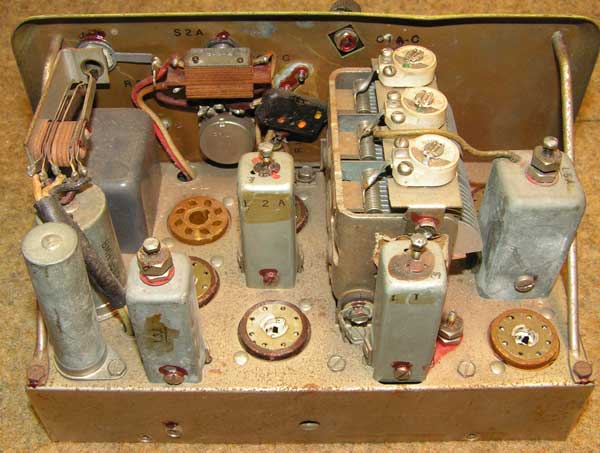

De ontvanger van boven gezien.

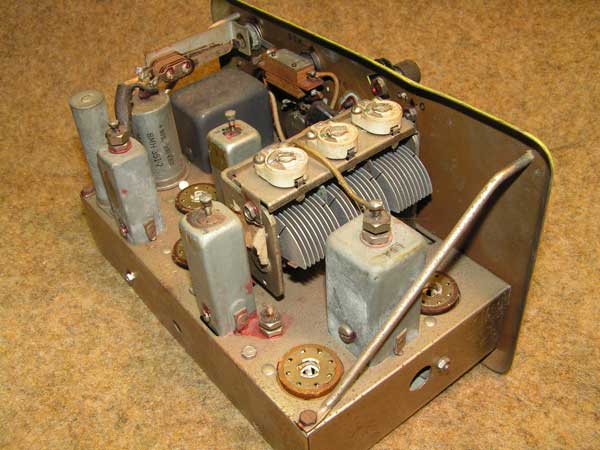

Er moet nog veel schoongemaakt en gepoetst worden.

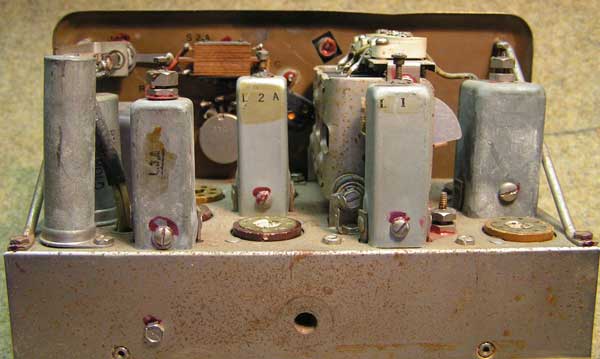

Achteraanzicht, het grote gat in het midden dient voor de bevestiging in de kast.

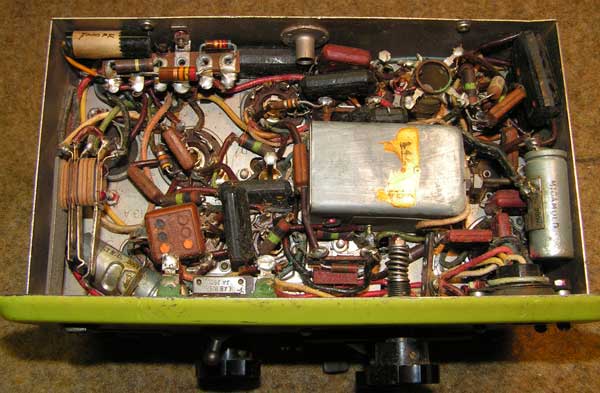

De onderkant van de ontvanger.

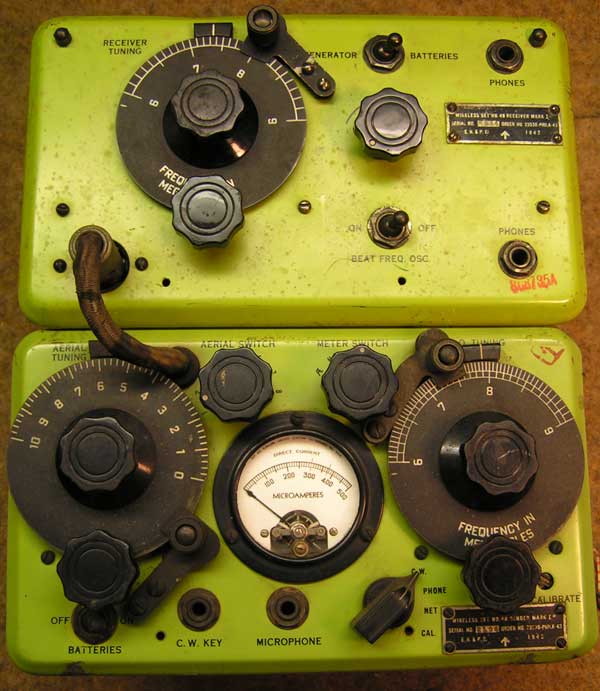

En zo hoort het dan aan elkaar te zitten.
