Deze, lichtgewicht, zendontvanger
is bedoeld voor korte-afstand-communicatie bij de infanterie.
Hij werd omstreeks 1941 in produktie genomen.
Er kan alleen met AM-telefonie worden gewerkt op een frequentie tussen 7.3 en
9 MHz.
Het bereik is sterk van de omgeving afhankelijk, maar zou volgens de specificaties,
met de korte
antenne ( 4 ft.) ca. 0,5 mijlen bedragen en met de lange antenne ( 12 ft.0)
ca. 2 mijlen.
De output bedraagt omstreeks 200 mW.
Voedingspanningen : HT = 105 V. LT = 3 V.
Verbruik, bij ontvangen : HT-stroom 9 mA, LT-stroom 240 mA
Verbruik, bij zenden : HT-stroom 16 mA, LT-stroom 480 mA
Gewicht : ca 22 lb

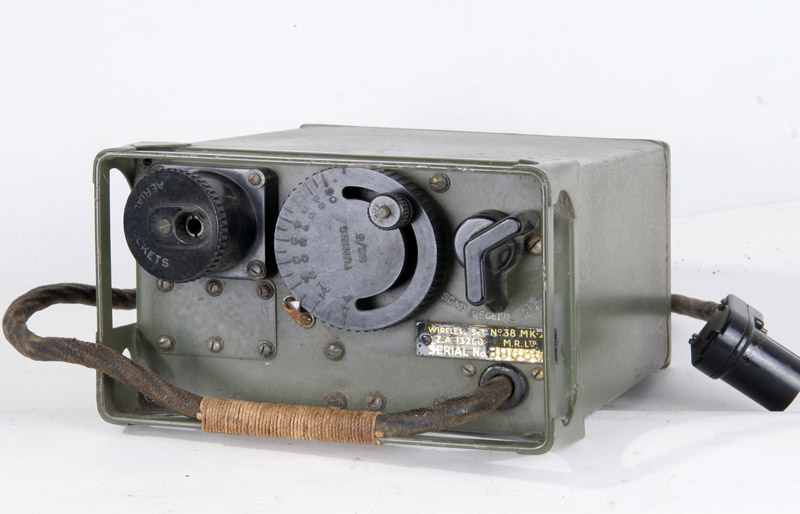

WS-38
Dit is een MK II, de testlamp ontbreekt in deze uitvoering.

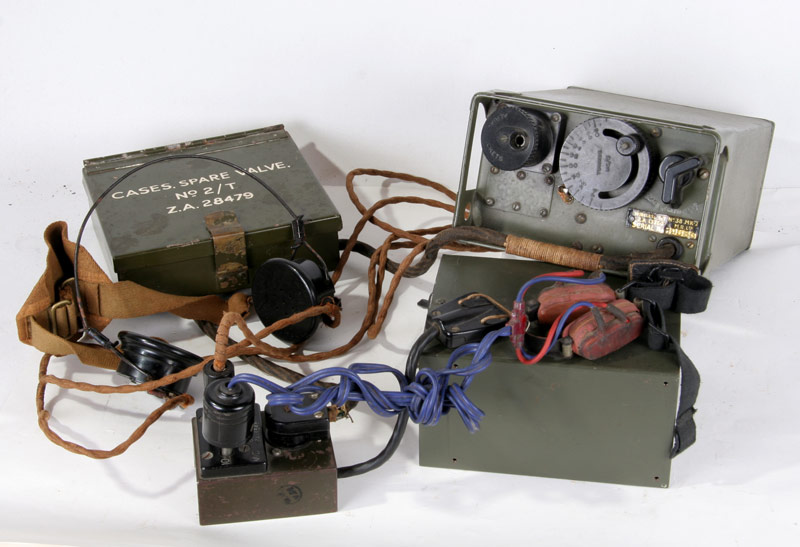

Dit is de set met hoofdtelefoon,
junctionbox en reservebuizen.
Als eerste heb ik de doos met de reservebuizen bemachtigd, ik had toen geen
enkel idee
waartoe ze behoorden. Er zaten vier ARP12's in en een ATP4.

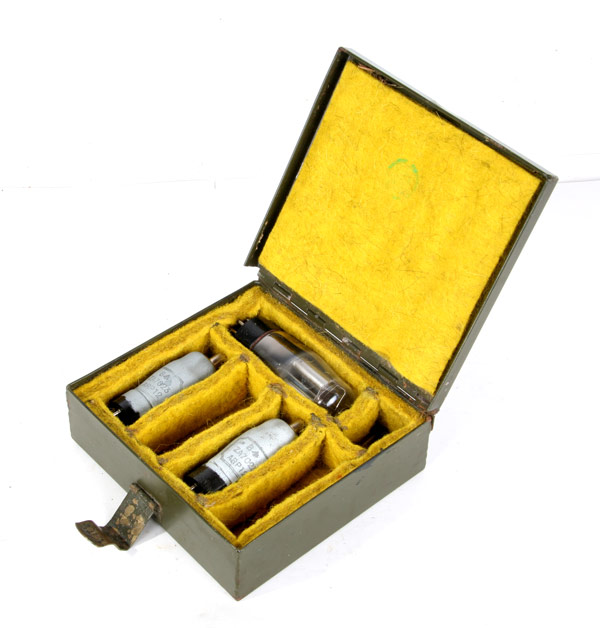

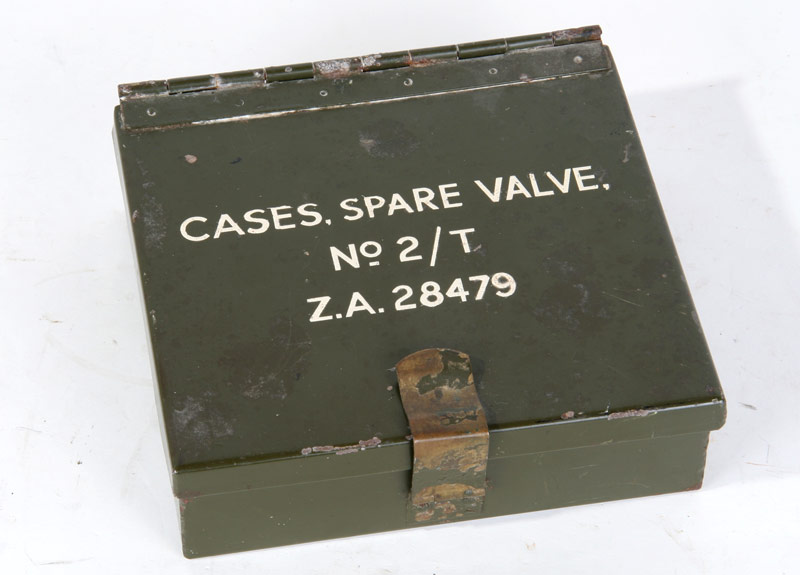

Dit is de doos in originele staat.

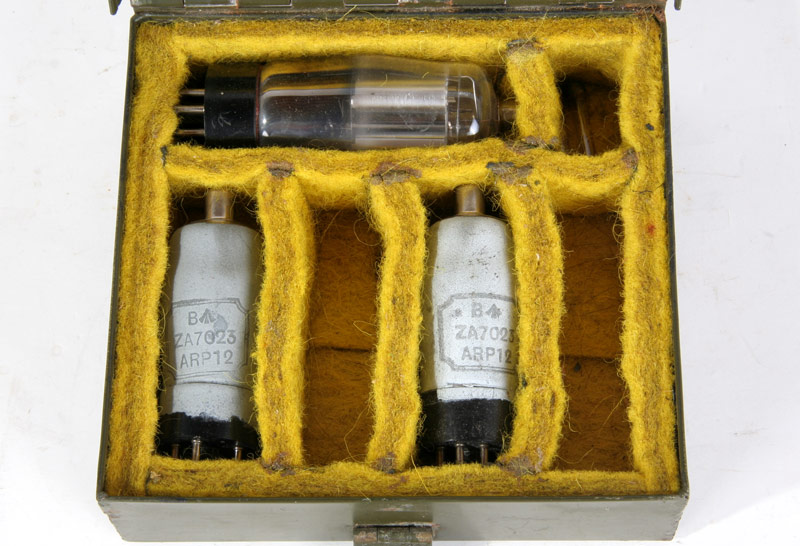

De binnenkant van de case bevat een dikke laag vilt om beschadiging van de buizen te voorkomen.
Hoe er vier ARP12's in passen is mij een raadsel.

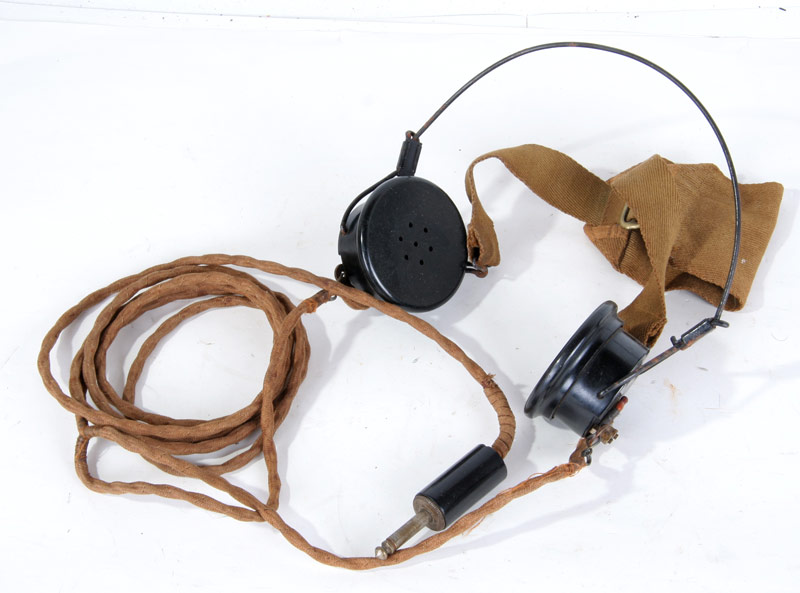

De hoofdtelefoon is een
zeer ( voor die tijd) gangbaar type "DLR double N0. 5"
Er kunnen echter ook de types DLR1, 2, 3 of 4 worden gebruikt.

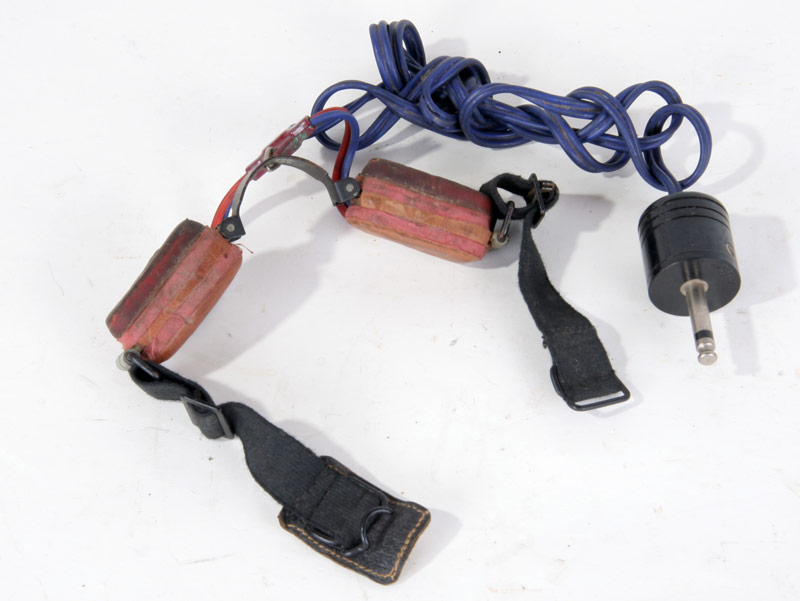

Op bovenstaande afbeelding
de keelmicrofoon, type "Throat Low Level N0.2"
Het apparaat is ook geschikt voor gebruik met de "Throat Low Level N0.1"

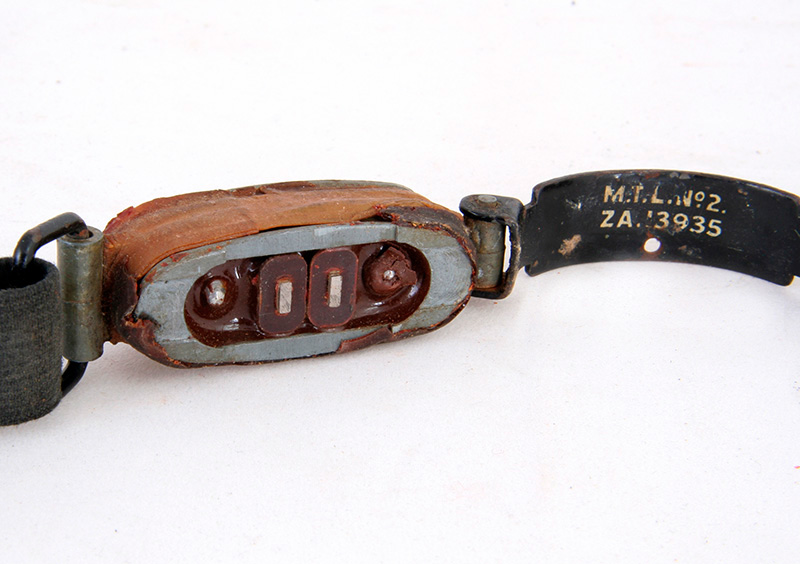

De opengewerkte microfoon, de twee spreekspoeltjes in het midden, de gehele zaak volgegoten met een soort schellak. Op de grijze rand moet een membraamplaatje worden gezet. Het geheel wordt met een soort isolatieband bij elkaar gehouden.

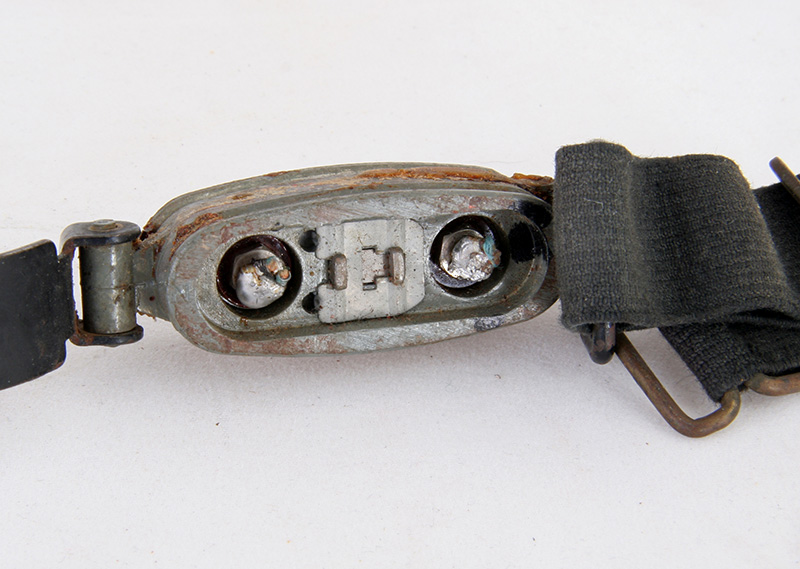

De achterkant met de aansluitpunten. In het midden de klem waarmee de twee spoeltjes worden vastgehouden. Overigens zijn de spoelen gewikkeld met een soort apenhaar, griezelig dun.

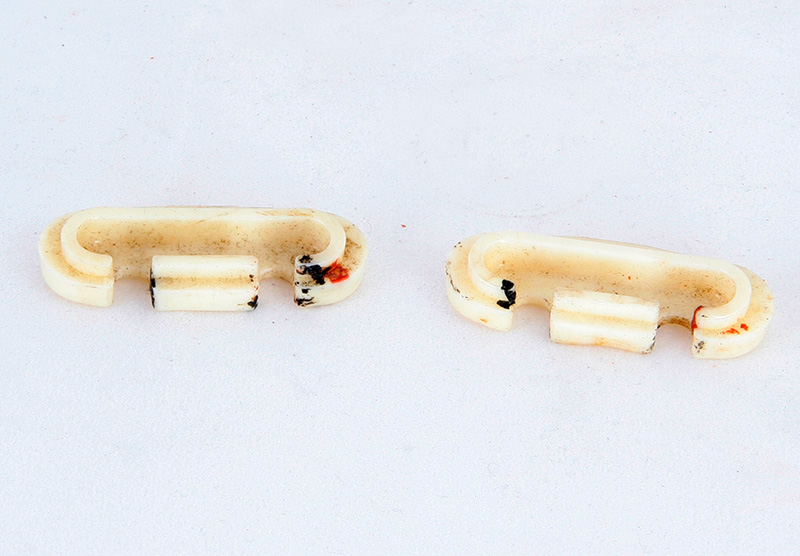

De afdek-kapjes van de aansluiting. Deze vallen met de rand in de opening en worden met wat lijm vast gehouden.

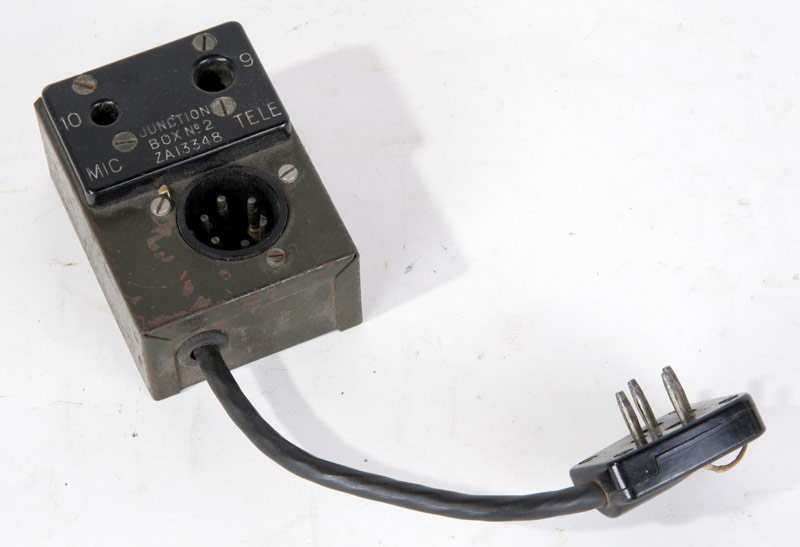

Met de Junctionbox No.2
wordt de verbinding tussen het "Battery Pack N0.2", de hoofdtelefoon
en
de keelmicrofoon en de set tot stand gebracht.

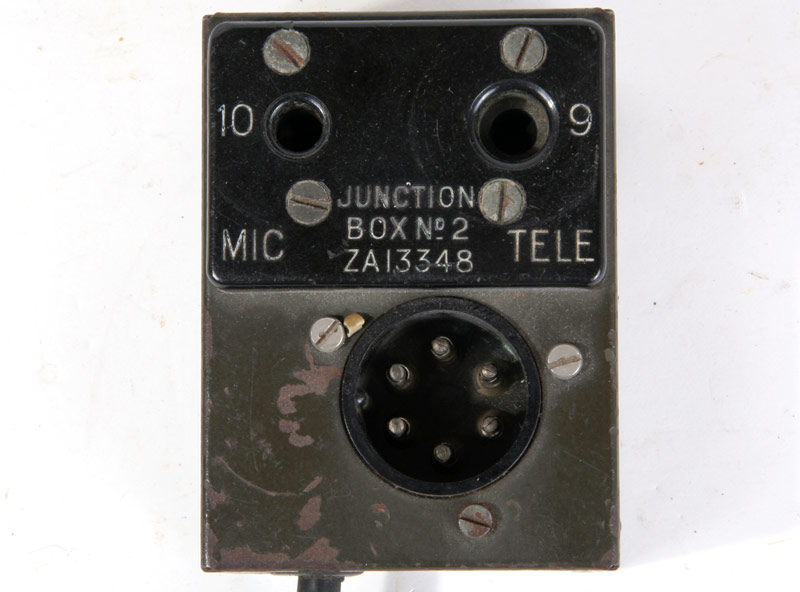

Detail van de junctionbox. Dit ding is bijna niet te verkrijgen en dan tegen prijzen waar je het hele WS-38-setje voor koopt. De webbing is nog moeilijker verkrijgbaar.

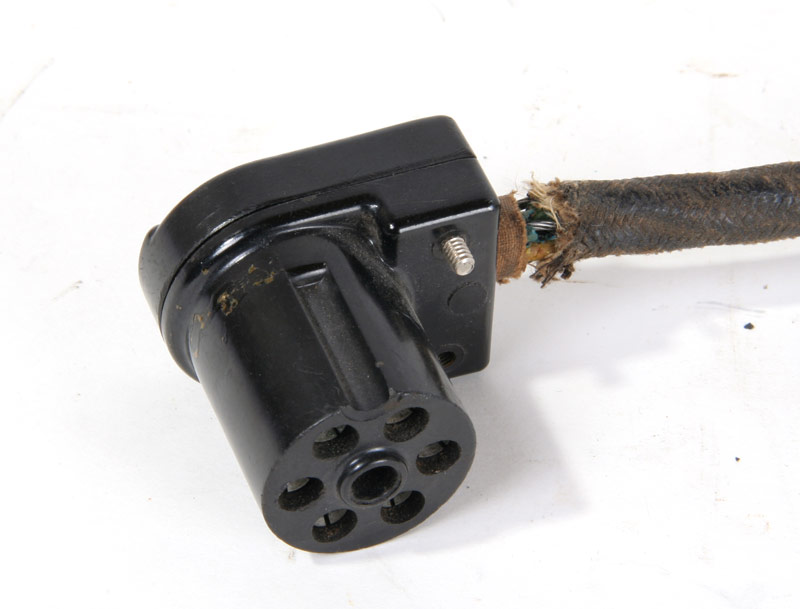

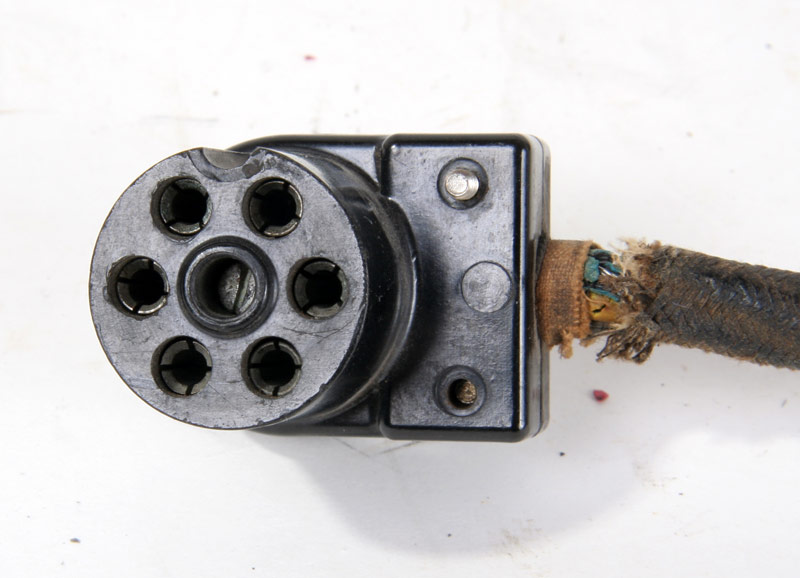

De stekker naar de junctionbox.
Daar mag binnenkort wel een nieuw kabeltje aan, die komt met deze isolatie niet meer door de keuring.

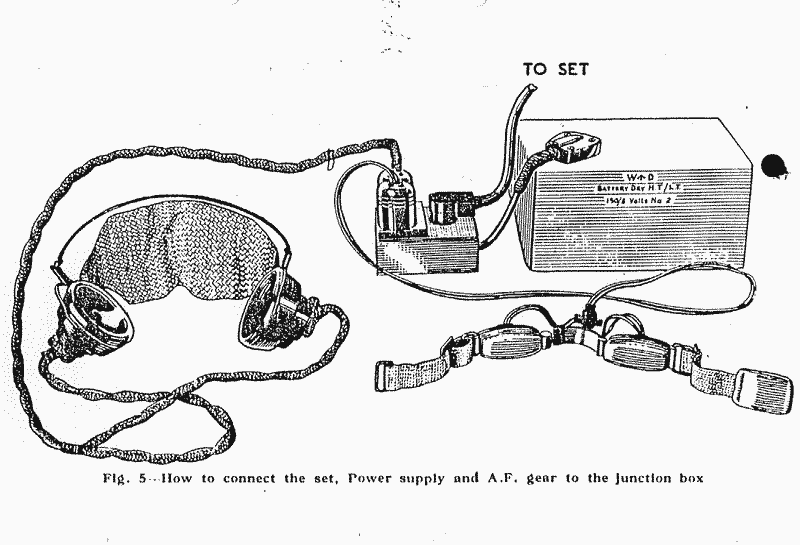

En zo wordt dat uitgevoerd volgens het handboek.

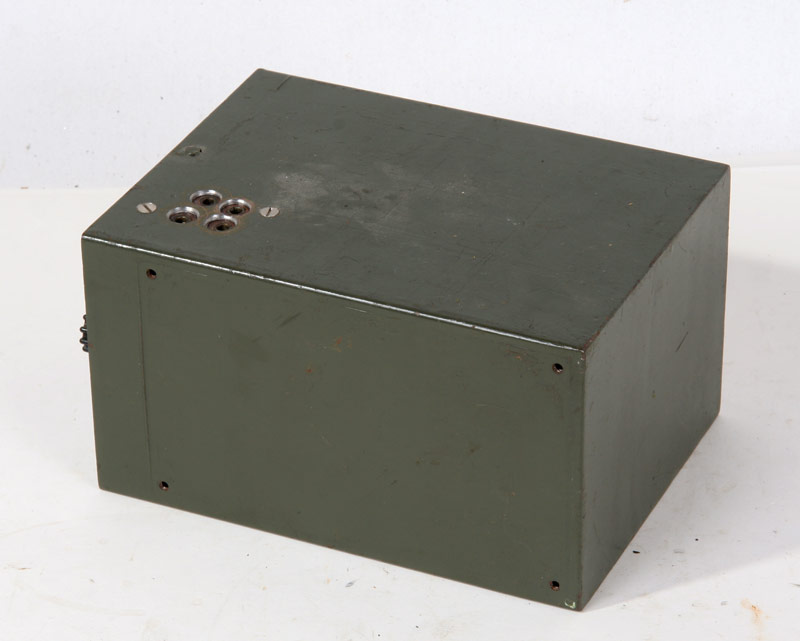

Dit is het battery-pack,
HT = 150 V. en LT = 3 V. Dit exemplaar is nagemaakt en wordt gevoed uit
het net.

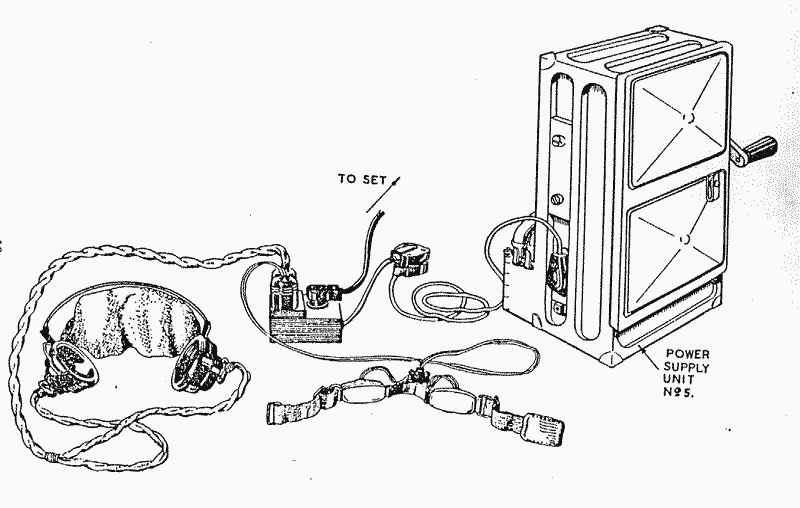

Dit is een uitvoering met een handgenerator ipv. battery-pack.

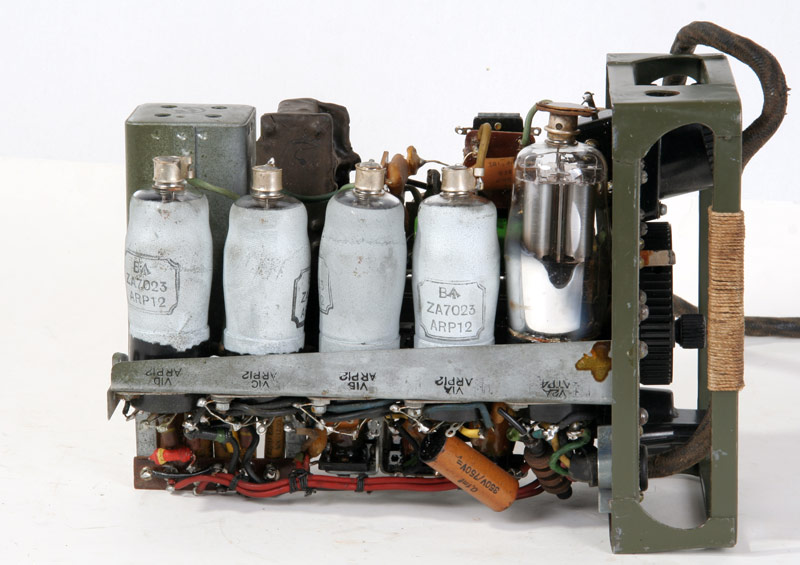

De zijkant waar de buizen geplaatst zijn, 4 x ARP12 en 1 x ATP4.

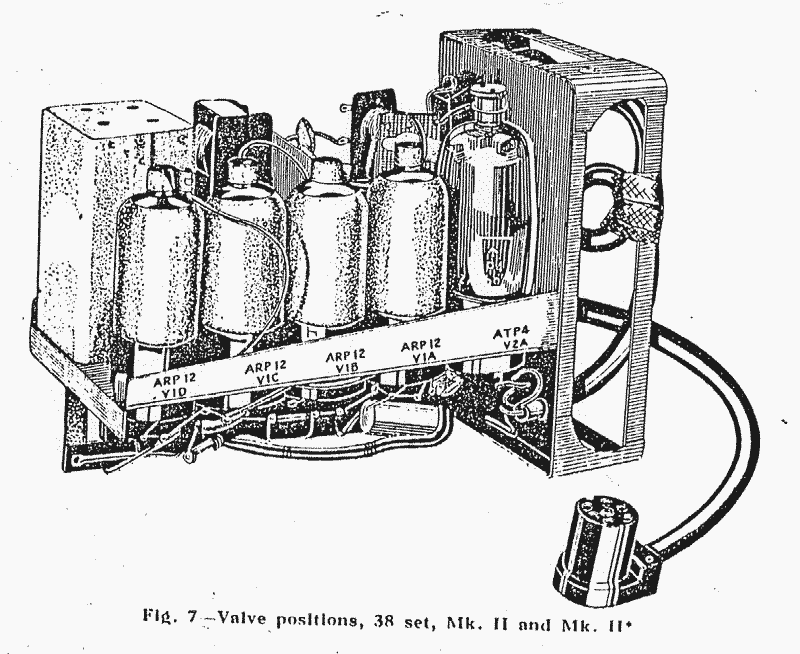

Hier het plaatje uit het handboek.

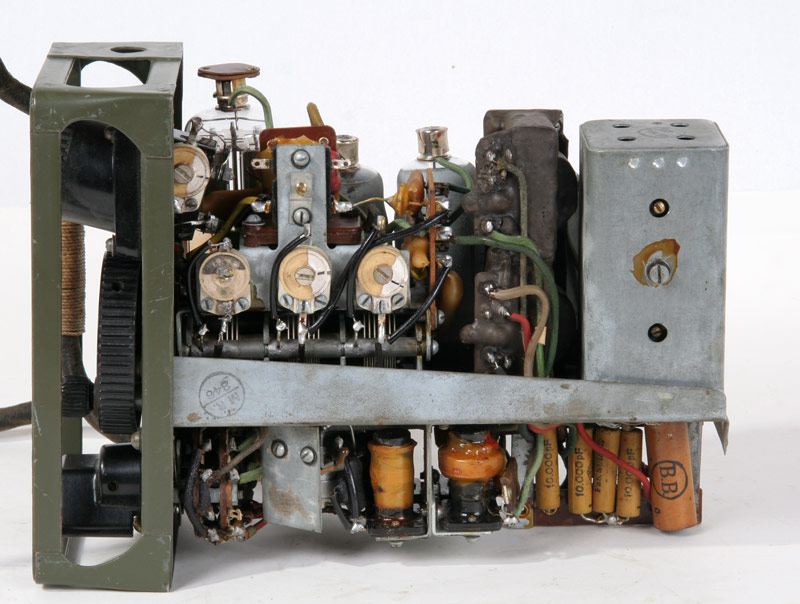

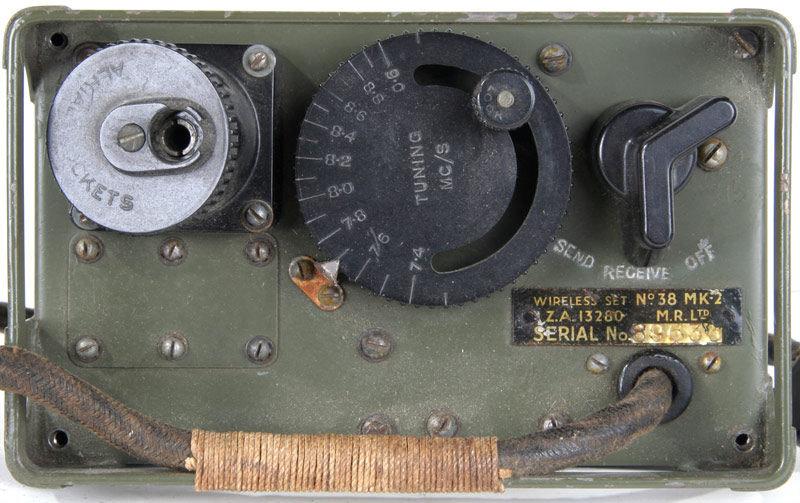

De kant waar de afstemming zich bevindt.

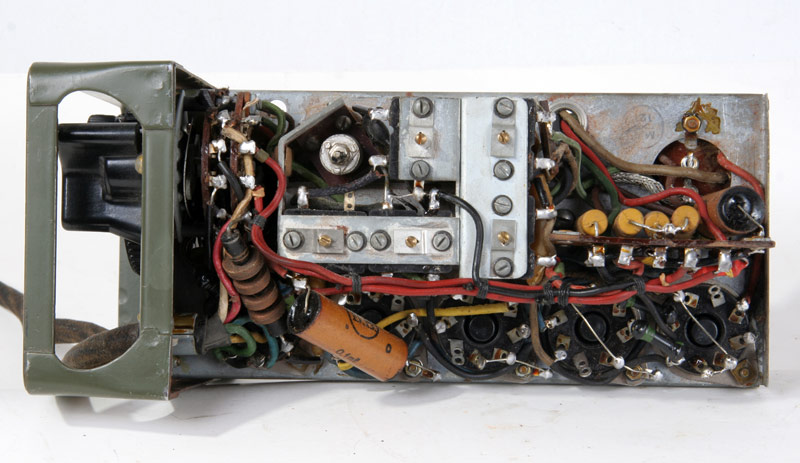

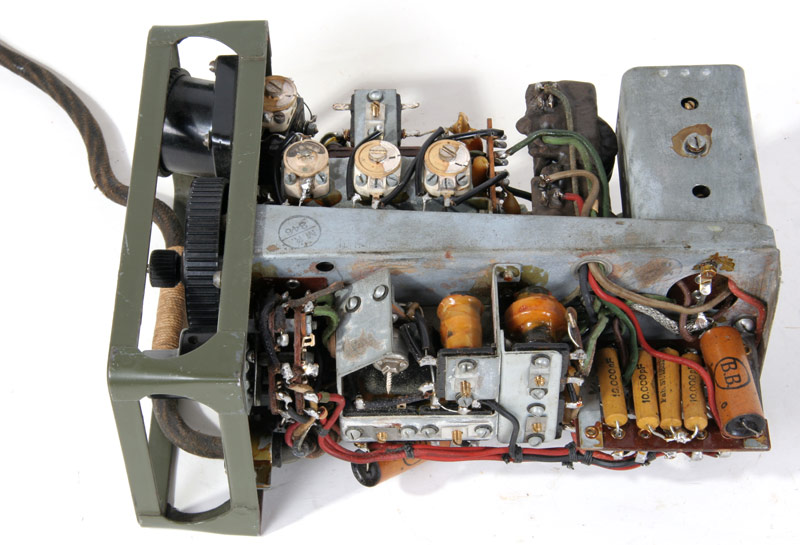

De onderkant.
Onderkant vanaf een ander standpunt.

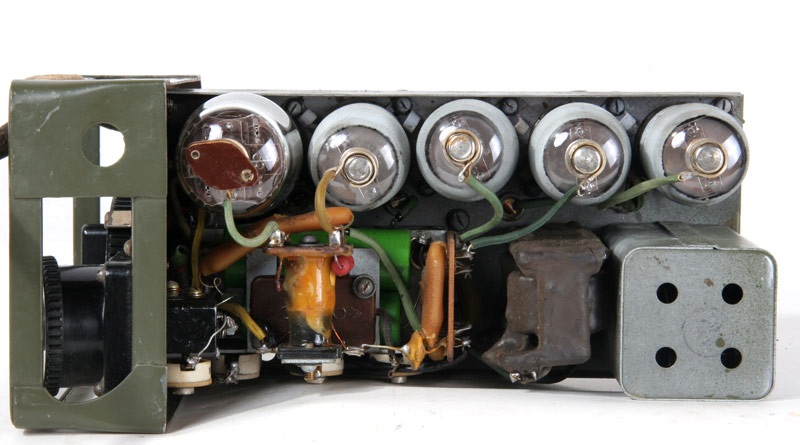

De set vanaf boven gezien.

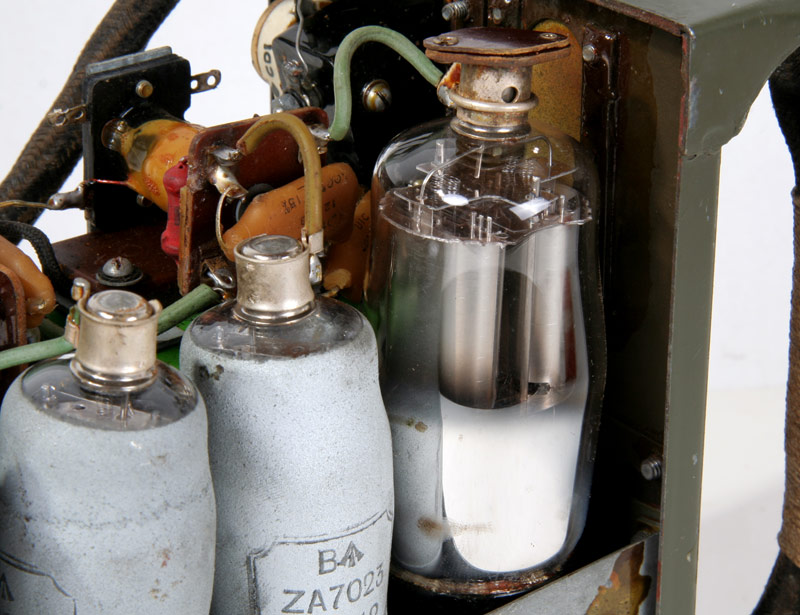

De "Power-amplifier" met ATP4, een dubbelpenthode.

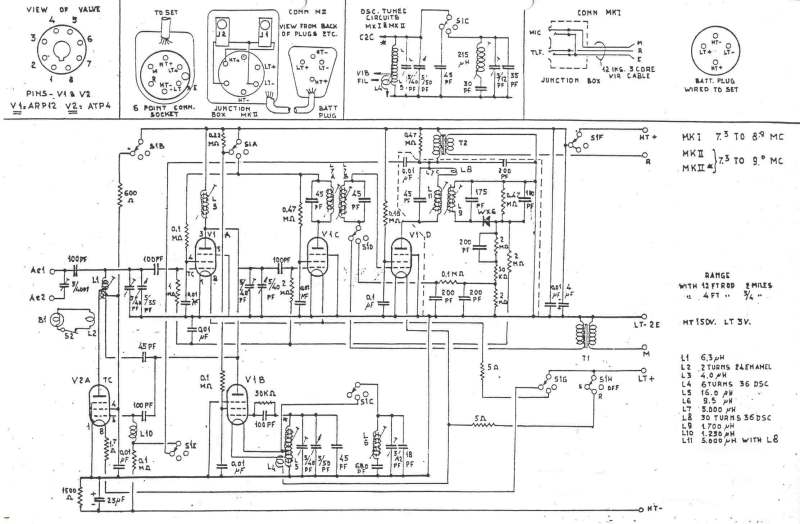

Tenslotte het schema van
een MK II, met testlampje. Een nadere beschouwing van het schema leert dat
het een heel slim ontwerp is, waarbij in het ontvangergedeelte ook gebruik gemaakt
wordt van een reflex-
schakeling.
Hier onder nog enige nuttige documenten van VMARS.
WS-38 Allignment and Performance-checks.
