Wireless Set 88



De Wireless-sets WS-88 A en de WS-88 AFV met Powersupply & Amplifier Units No. 2.

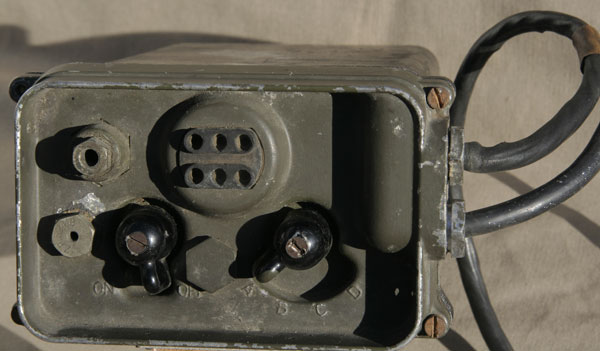

De voorzijde van het type A. Dit apparaat stamt uit 1947.

De set is bedoeld voor korte afstandscommunicatie.

Type A had de volgende vier vaste frequenties:

A : 42,15 MHz.
B : 41,40 MHz.
C : 40,90 MHz.
D : 40,20 MHz.

Type B:

E : 39,70 MHz.
F : 39,30 MHz.
G : 38,60 MHz.
H : 38,01 MHz.

MF: 3 MHz. Het bereik bedraagt bij een 4 ft staafantenne, een tot twee mijlen.
De HF-output bedraagt ca. 0,25 W.
Batterijspanningen, HT: 90 V en LT 1,5 V.
De opgenomen stroom bij zenden ca. 40 mA en bij ontvangen 14 mA. bij een gloeistroom van resp. 1,05 A en 0,77 A.

De set bevat buizen van het type CV753(1A3), CV784(1S5), CV785(1T4), CV807(3A4) en CV1758(1L4).


Het serienr-plaatje van een A-type.

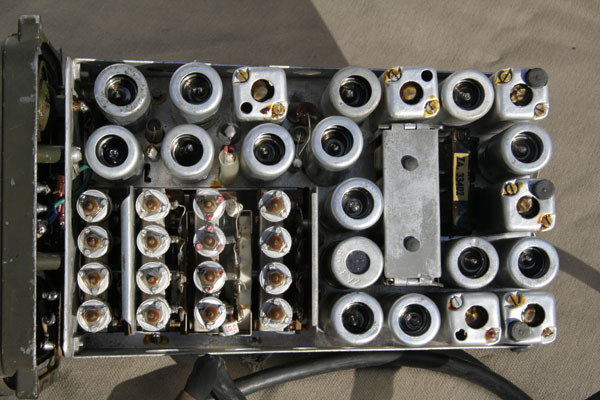

De bovenzijde van de zend/ontvanger. Onder het rechthoekige klepje bevinden zich de kristallen.

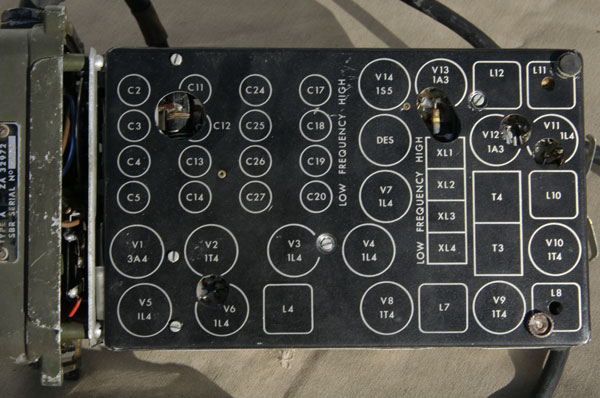

De onderzijde met de afdekplaat met de componentposities van de boven zijde.

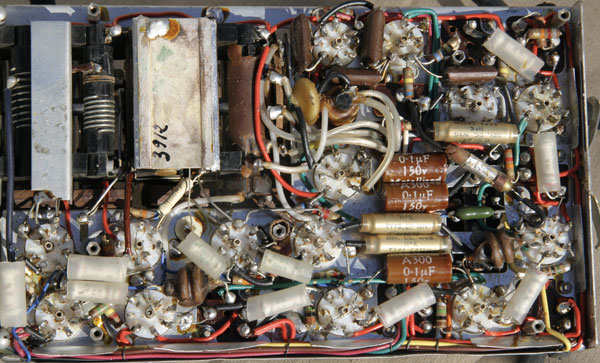

In dit heeft men onder die plaat gestopt.

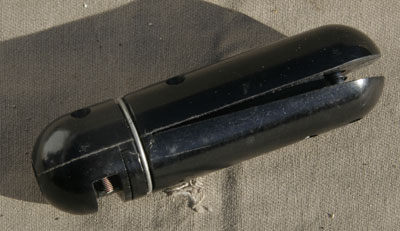

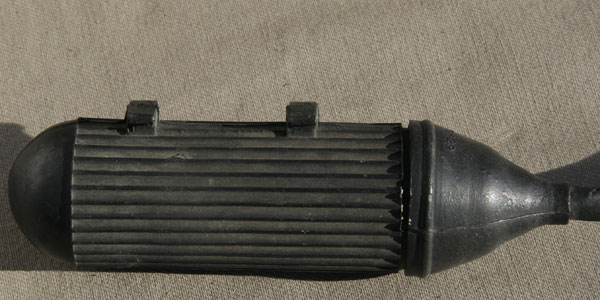

Dit is de zend/ontvang-schakelaar, die er los bij bungelde.

Het binnenwerk van de schakelaar.

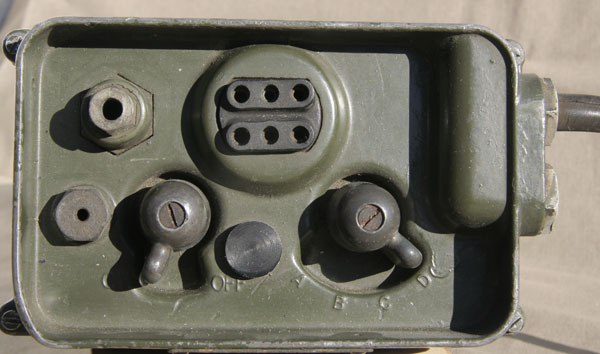

Dit is de AFV uitvoering ( tbv. Armoured Fighting Vehicles) en werd in 1950 gemaakt.
Goed is te zien dat de tweede kabel van de zend/ontvangschakelaar ontbreekt.

Het type-plaatje.

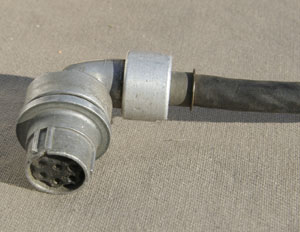

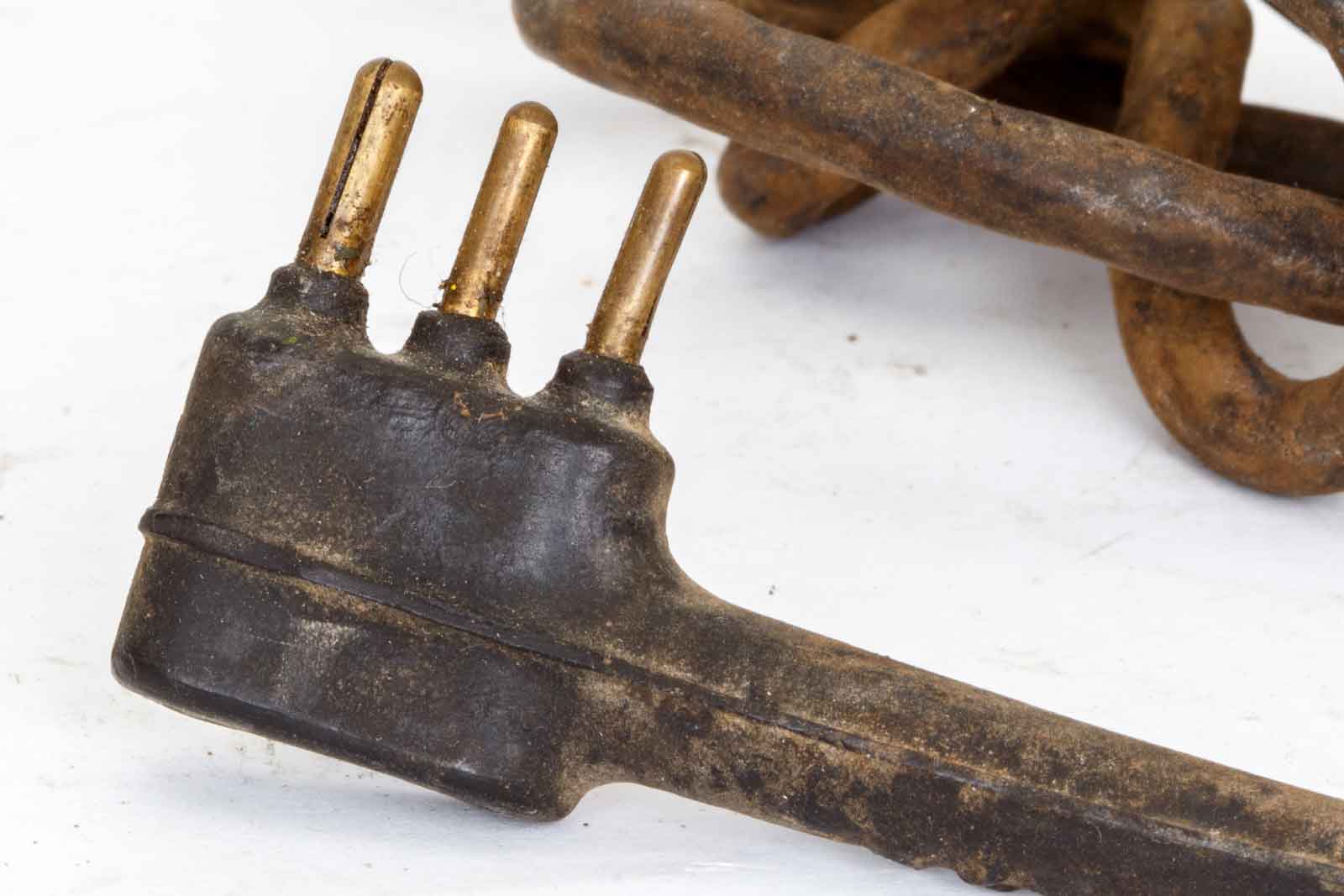

Deze connector zit aan de voedingskabel en wordt in de amplifier gestopt.

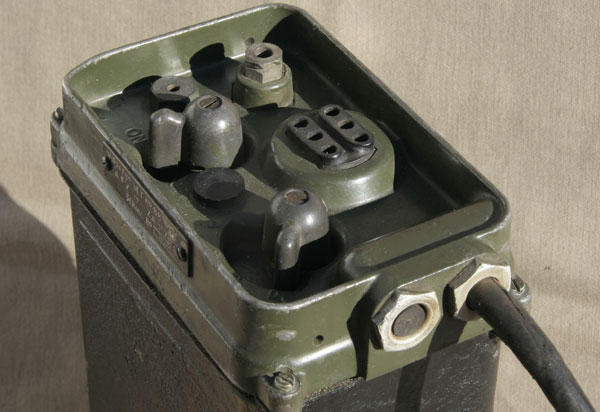

Hier is de afgestopte doorvoer van de tweede kabel te zien.

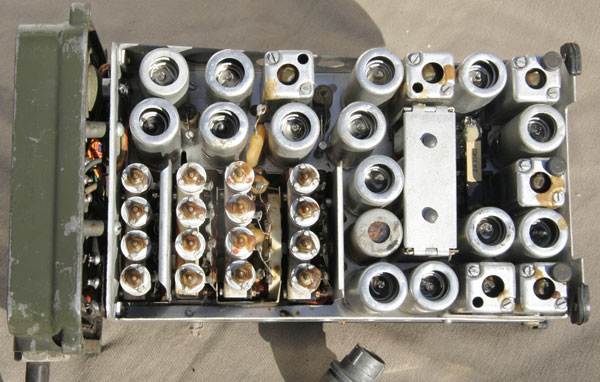

De bovenkant ziet er nagenoeg gelijk uit als de A uitvoering.

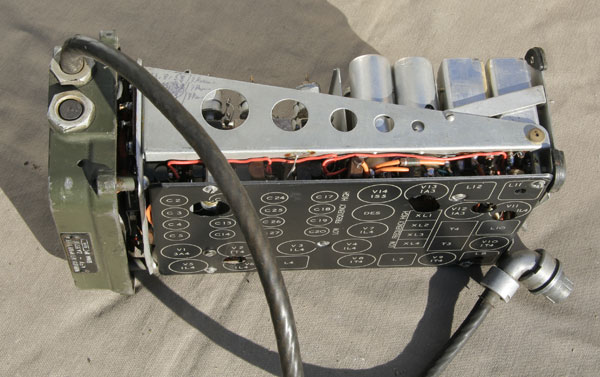

De zijkant.

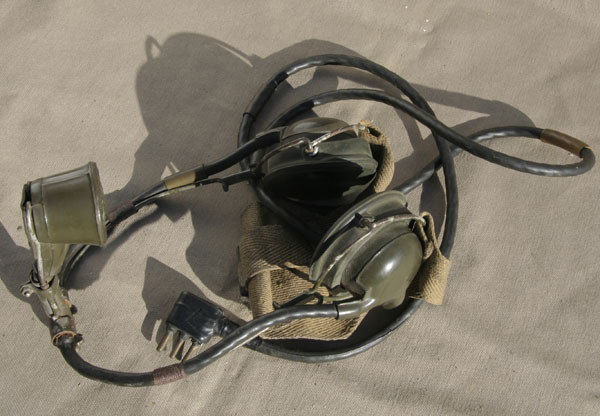

De headset met aangebouwde microfoon.

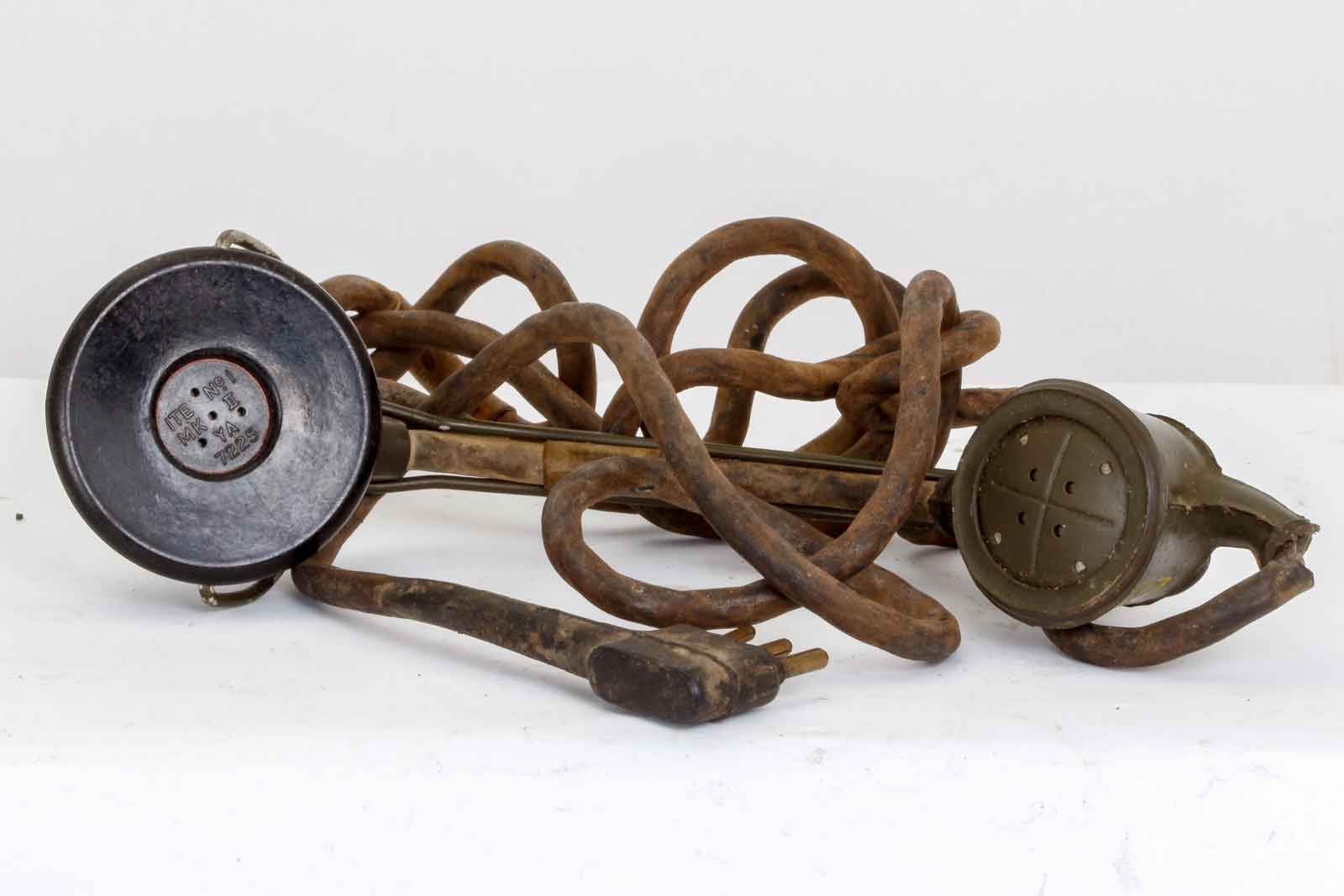

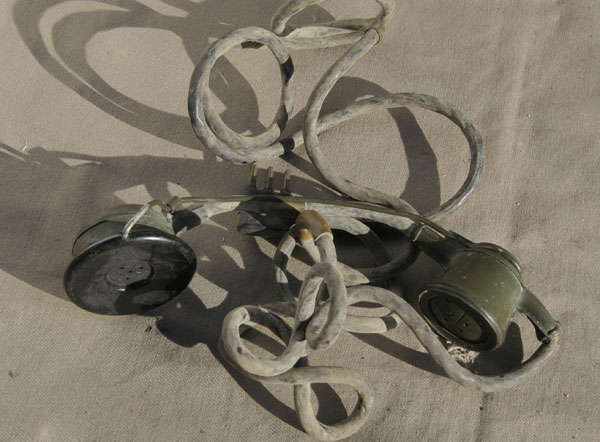

En dit is de bijbehorende telefoonhoorn. Voor meer details, zie onder aan de pagina!!

En hier de details:  Telemike

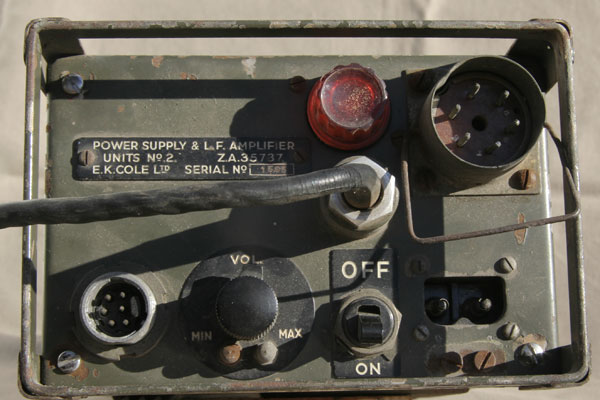

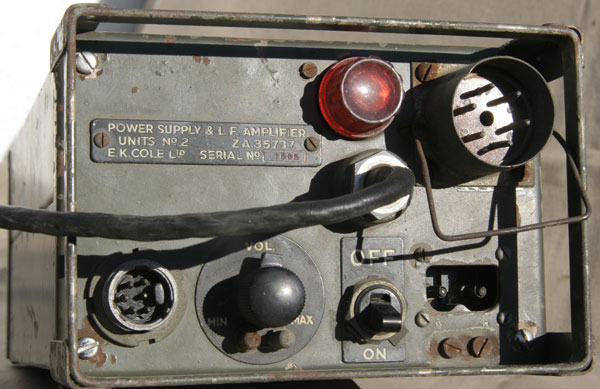

De voorkant van Powersupply & Amplifier Units No. 2
De 6-polige plug gaat naar een controlunit No.16 ( Zeldzaam) en een No. 17 ( Ook nog nooit gezien.)
Linksonder de aansluiting van de WS-88.

Een iets andere afbeelding.

De bovenkant met de vier buizen en de triller met trafo's.

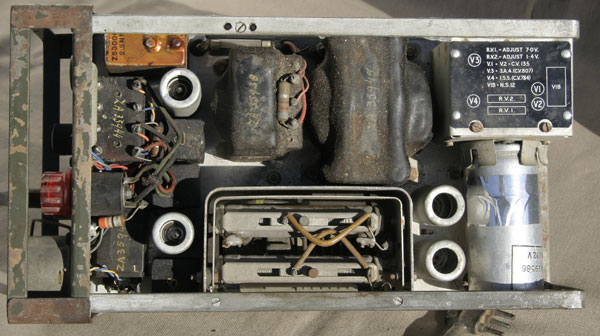

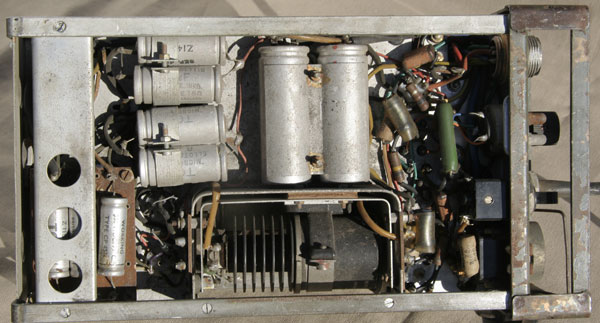

De onderkant, het geribbelde ding is een "carbon pile voltage regulator", een soort stabilisator voor de 12-Volt ingangsspanning.

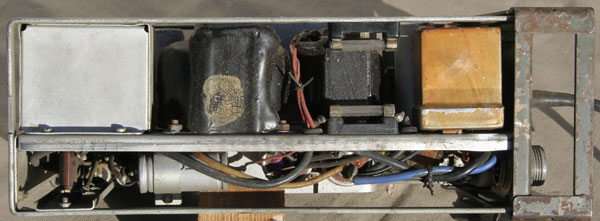

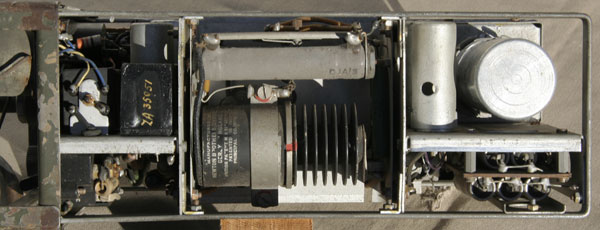

De zijkant met de trafo's.

En de kant met de stabilisator.

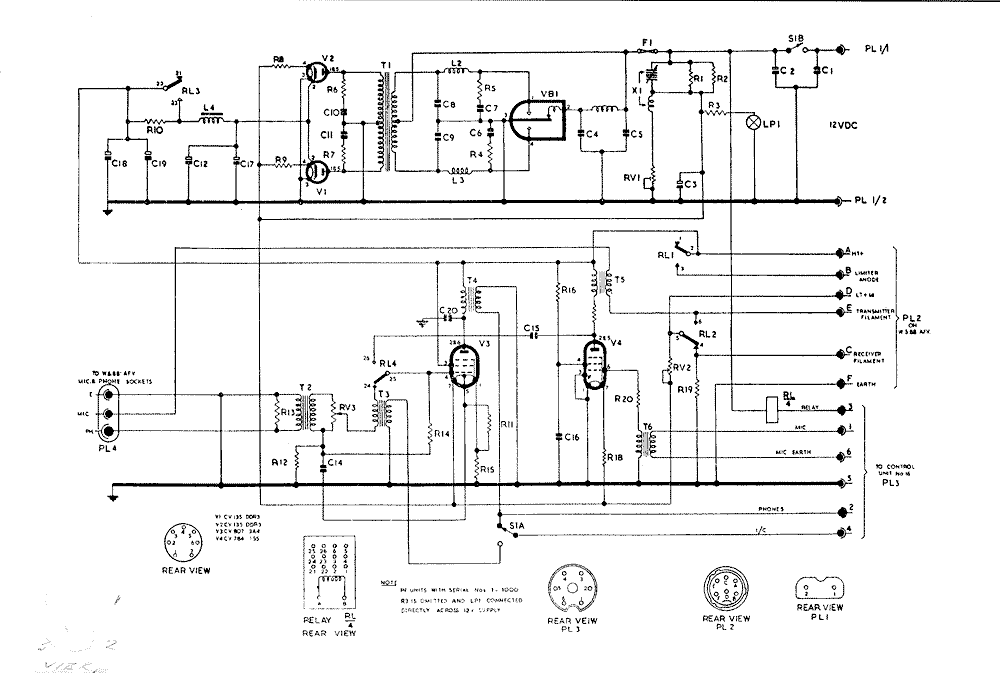

Hieronder het schema van Power-Supply and Amplifier N0. 2

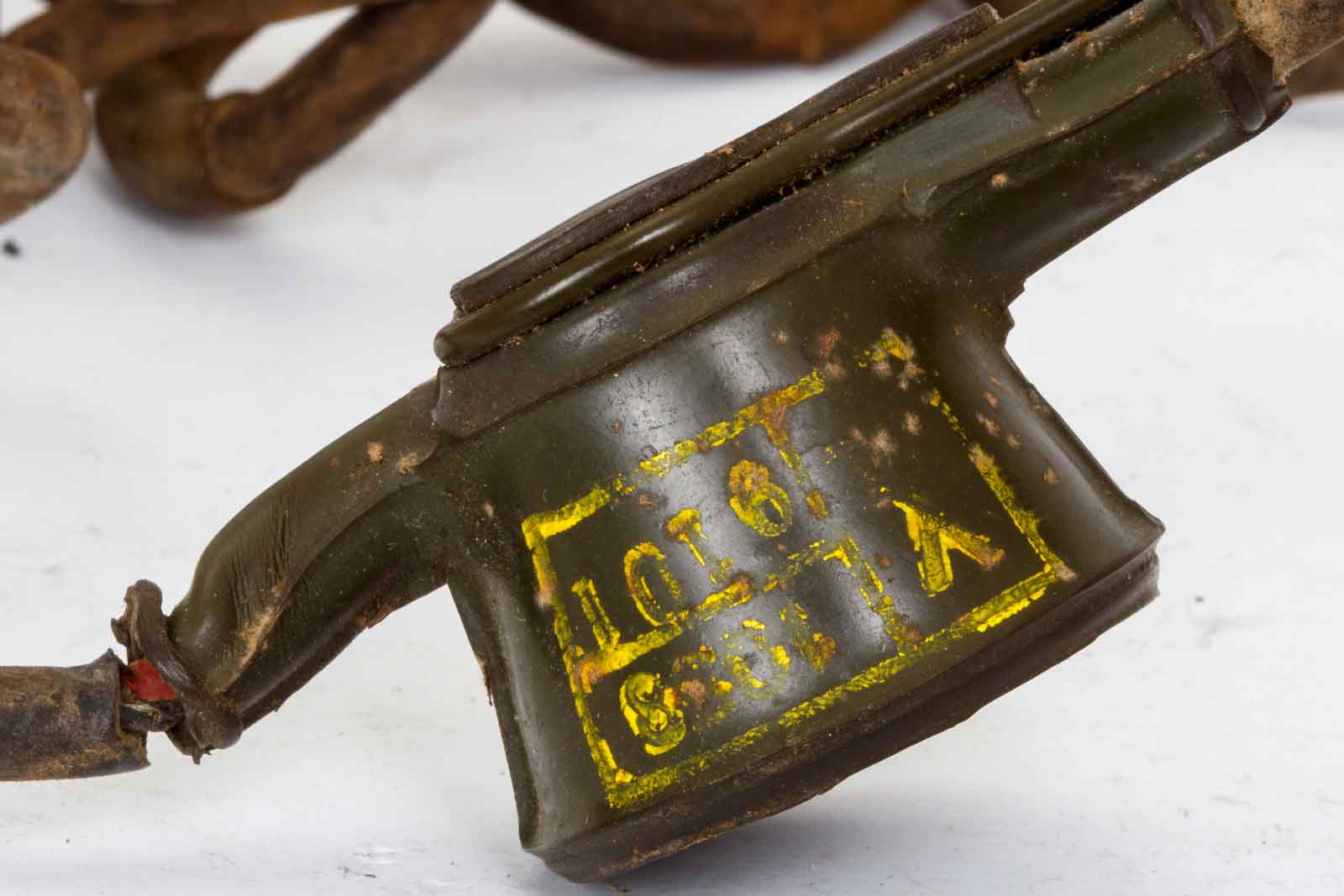

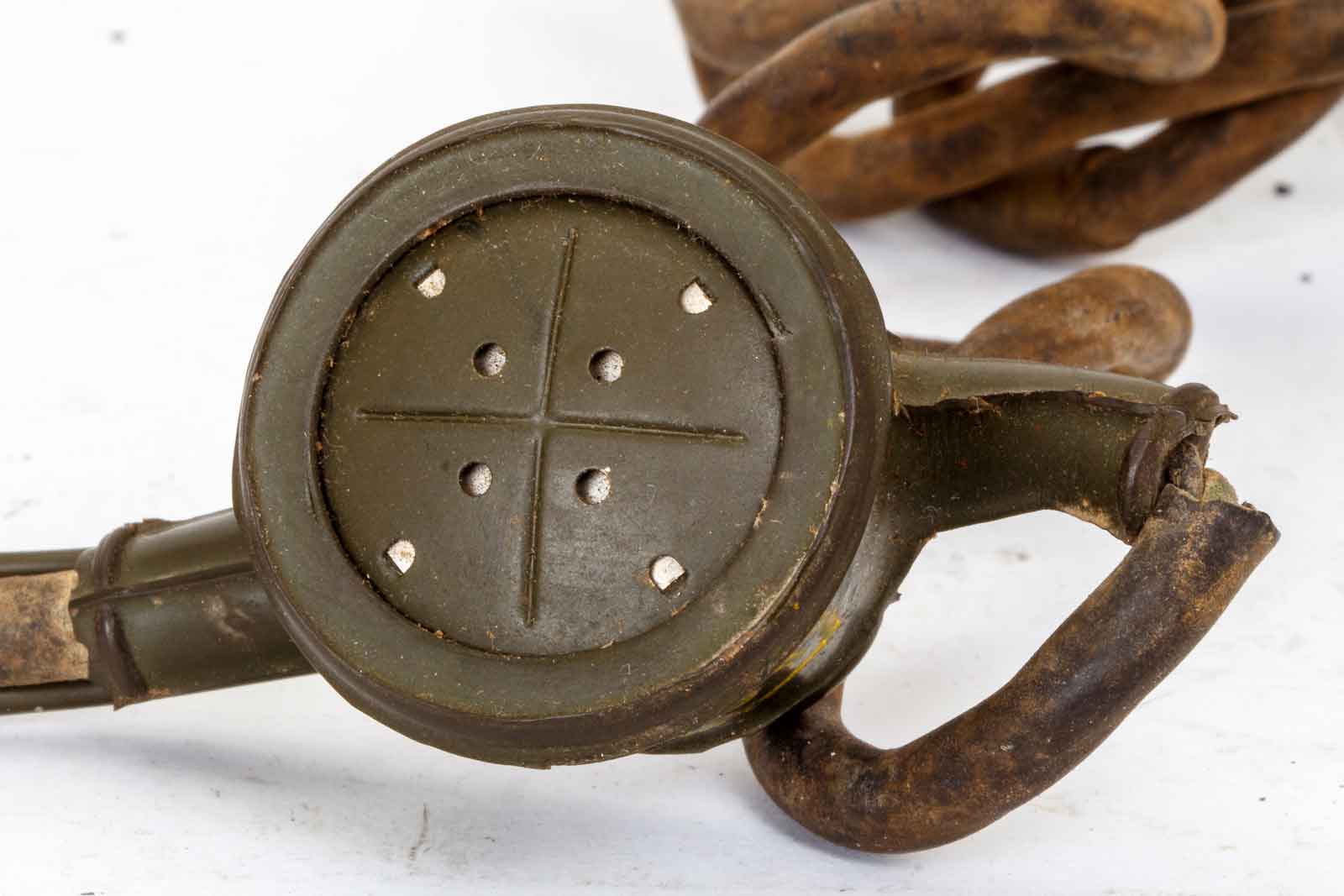

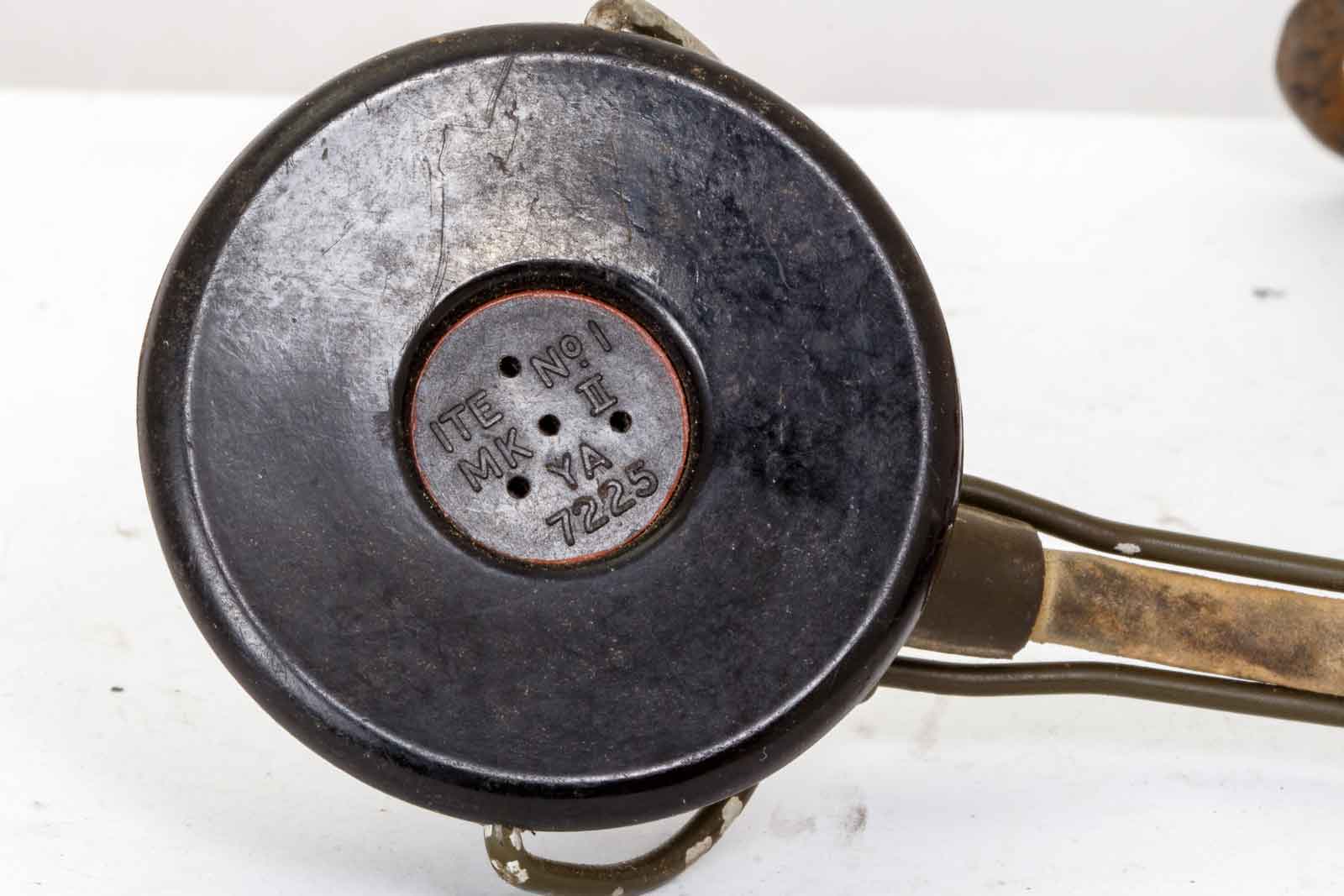

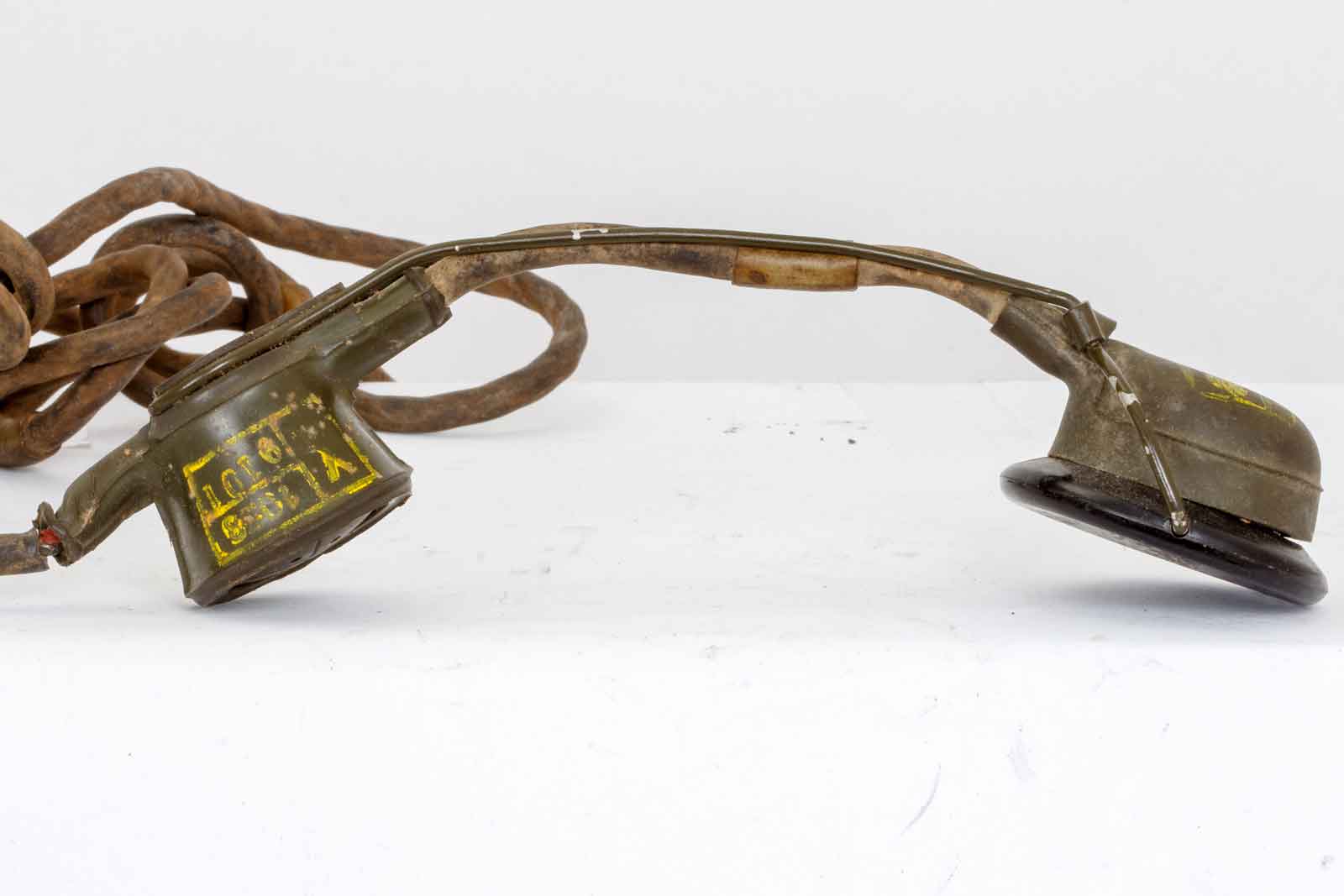

De telemicrofoon, YA7225, hoort die bij deze set???   Door op de plaatjes te klikken worden ze in een nieuw venster geopend.
