De Rejector Unit No.1 2/1 ZA 29536
Het apparaat werd gebruikt om storingen van naburige stations te verminderen.
Met een keuzeschakelaar worden de te bestrijken banden geselecteerd.1
| Stand | |
| OFF, schakeling by-pass | |
| 1,2 tot 2 | MHz |
| 2 tot 3,5 | MHz |
| 3,5 tot 6 | MHz |
| 6 tot 10 | MHz |
De schakeling bestaat uit vier spoelen en een afstemcondensator. Met de keuzeschakelaar wordt de spoel geselecteerd, hiermee wordt gelijktijdig de condensator parallel geschakeld . De aldus ontstane parallelkring vormt bij resonantie een hoge imedantie en in serie met de antenne zal dit voor een verzwakking van het ongewenste signaal leiden.
De Rejector Unit No.1 werd bij de WS-19 gebruikt maar ook bij de R-107, No.12HP en de No.53 set. De nummer 2 werd hoofdzakelijk voor de WS-19 en WS-19-HP gebruikt.
Zoner HP werd het apparaat tussen de set en de variometer geplaatst. Bij gebruik van de HP tussen set en HP. Bij zenden moest de schakelaar waarschijnlijk op OFF worden gezet.
Voor meer gedetailleerde gegevens, zie het boek "Wireless for the Warrior" Volume 1 en 2, van Louis Meulstee. (ISBN.: 0952063360)
Klik HIER voor meer informatie.

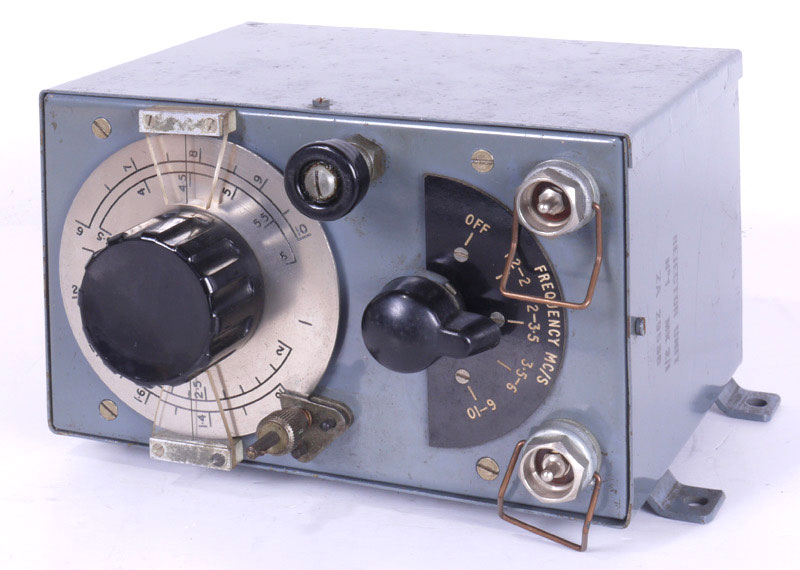

Het complete kastje, de slimme lezertjes zullen constateren dat de afstemschaal 180 graden gedraaid moet worden.

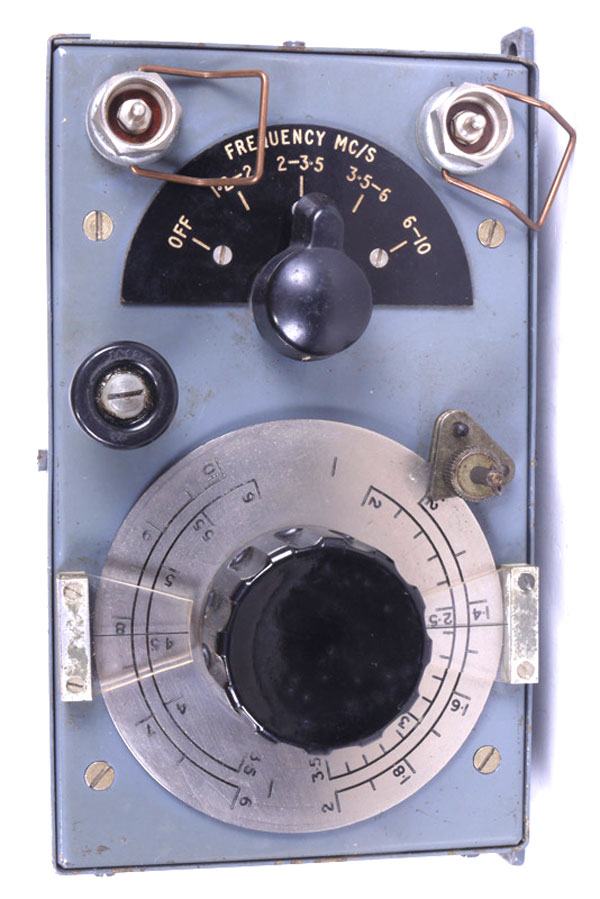

Het geheel van voren gezien.

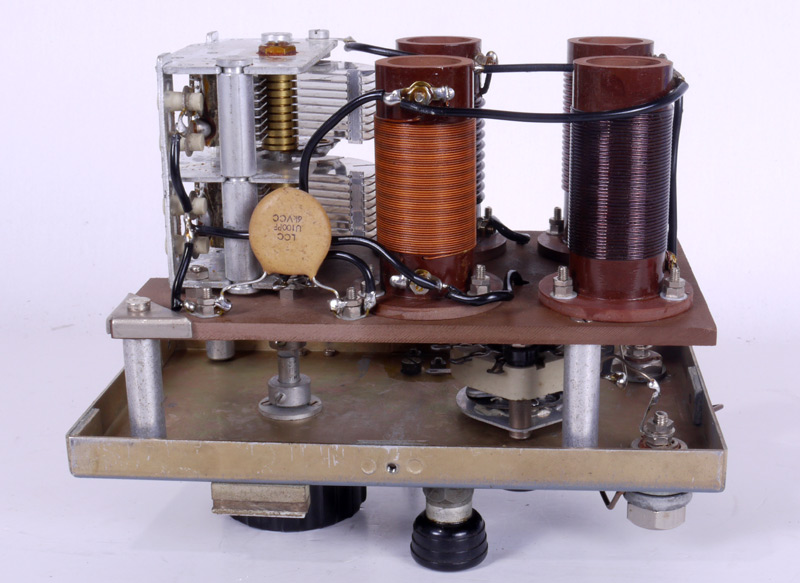

Het binnenwerk.

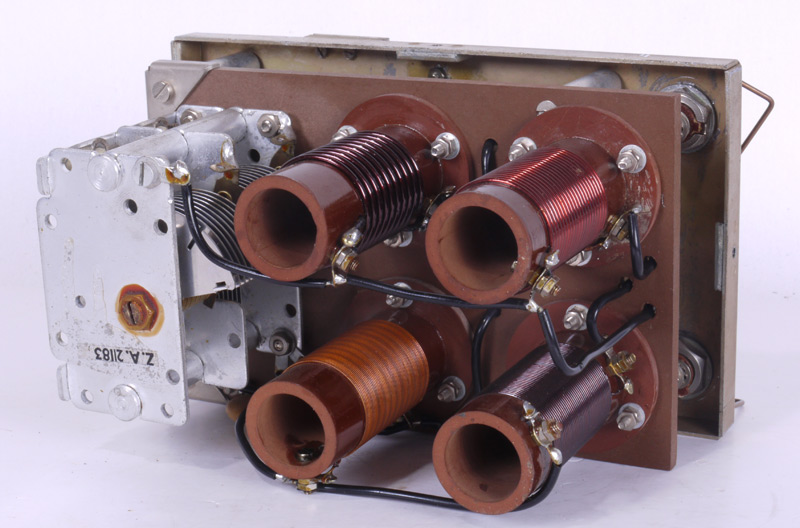

Op deze afbeelding zijn de vier spoelen beter te zien.

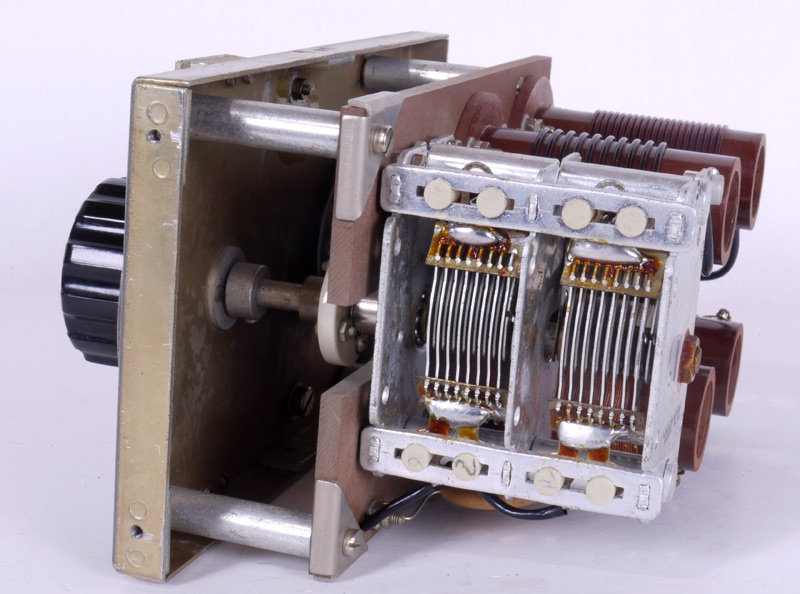

Blik op de afstemcondensator.

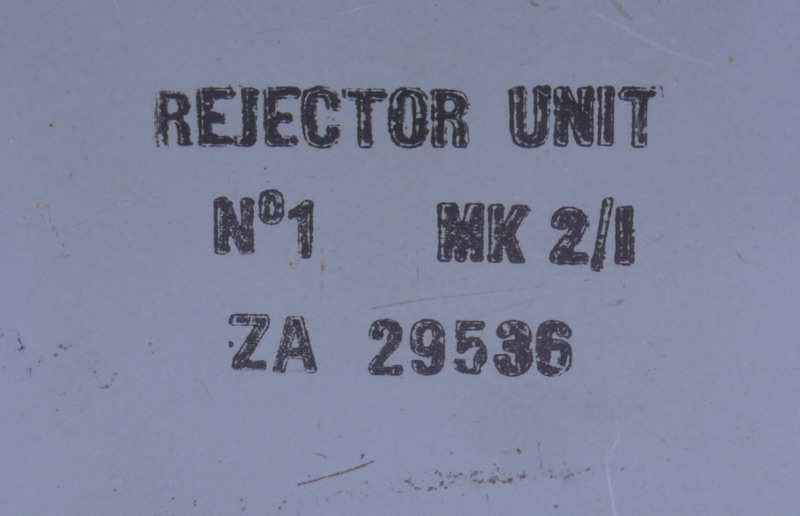

De type-aanduiding, wat de 2 /1 betekent is mij niet bekend.

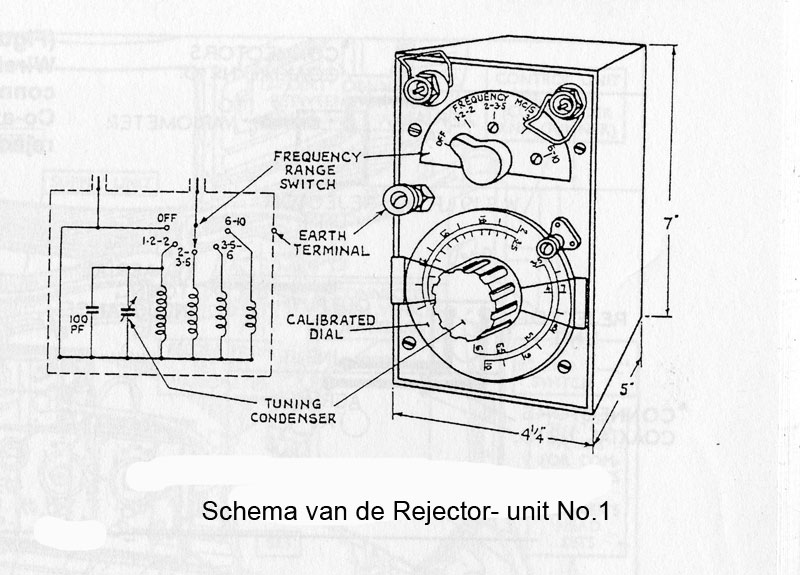

Hier onder het schema voor de zelfbouwers.
