Hoewel ik in het bezit ben van een R107, kon ik het onlangs toch niet laten er een exemplaar bij te kopen. De reden hiervoor was dat het apparaat in een bijna maagdelijke staat verkeerde. Dat heeft zo z'n voor- en nadelen. Voordelen zijn het niet hoeven dichtmaken van enorme gaten in het frontpaneel, nadeel is de vervanging van alle condensatoren en de controle van vrijwel alle weerstanden.

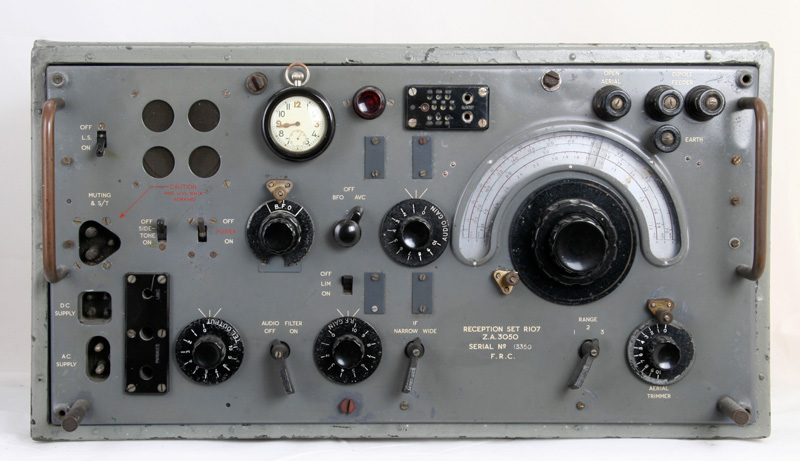

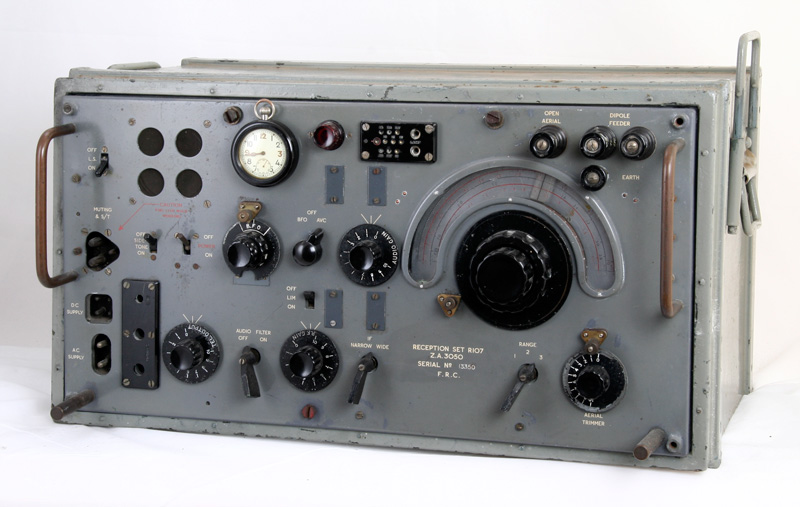

De voorzijde:



De ontvanger is geschikt voor de ontvangst van AM/RT en CW. Het bereik van 1,2 tot 17,5 MHz is in drie banden opgedeeld, te weten:

Range 1 van 7,0 tot 17,5 MHz
Range 2 van 2,9 tot 7,25 MHz.
Range 3 van 1,2 tot 3,0 MHz.

MF: 465 kHz
Het gewicht van het apparaat is ook niet kinderachtig en wel 96 lb of ca 50 kg. Dit is ook een gevolg van de vrijwel bomvrije behuizing.

De complete benaming van de radio :

Wat hierbij F.R.C. betekent is mij niet duidelijk, de andere R107 heeft de aanduiding A.C.C., misschien is er iemand die mij daarmee verder kan helpen.

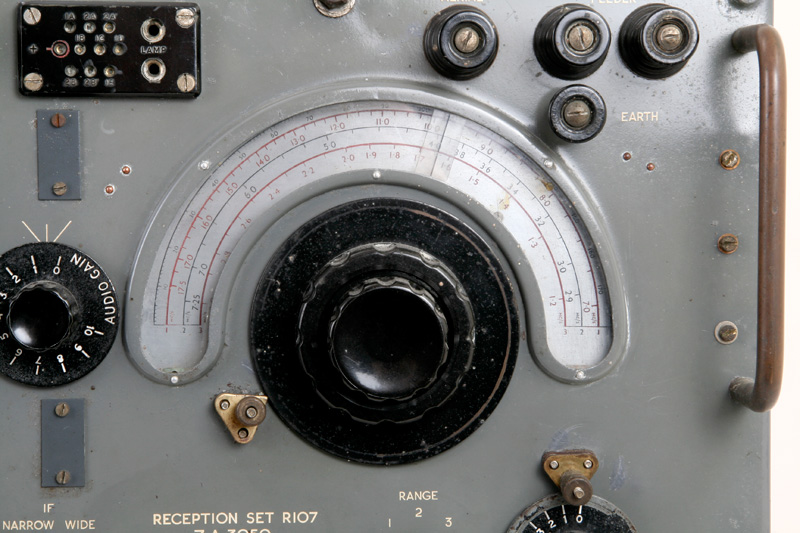

De afstemschaal.

Luidspreker en watch.

Aansluitingen en AF- en RF-control. BFO.

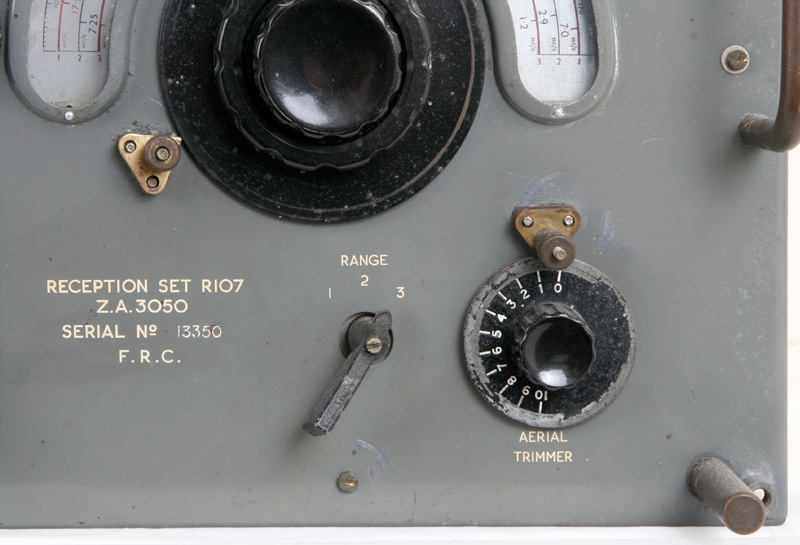

Golfbereikschakelaar en aerial-trimmer.

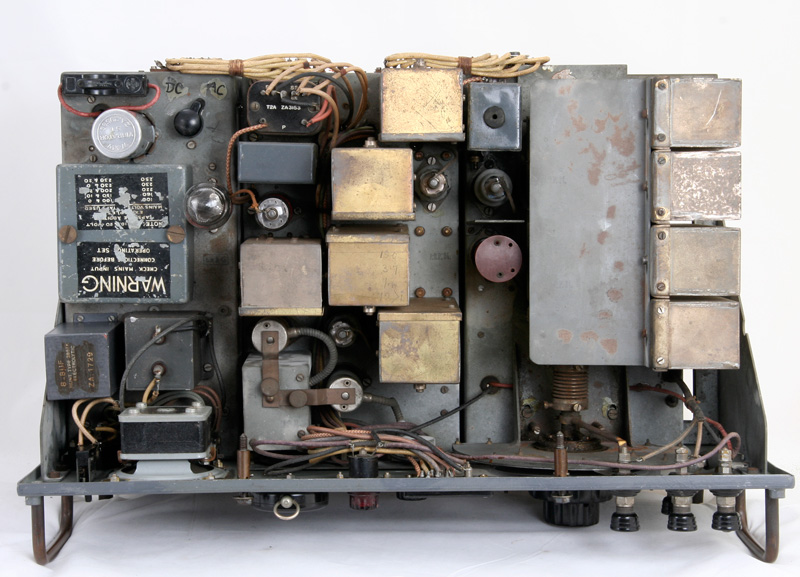

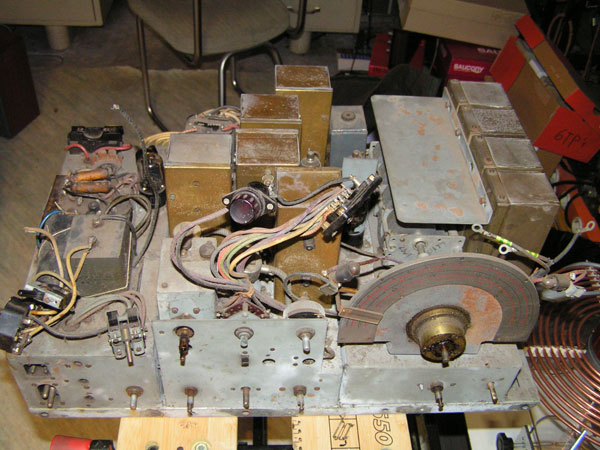

Op de foto boven het geheel van boven gezien.

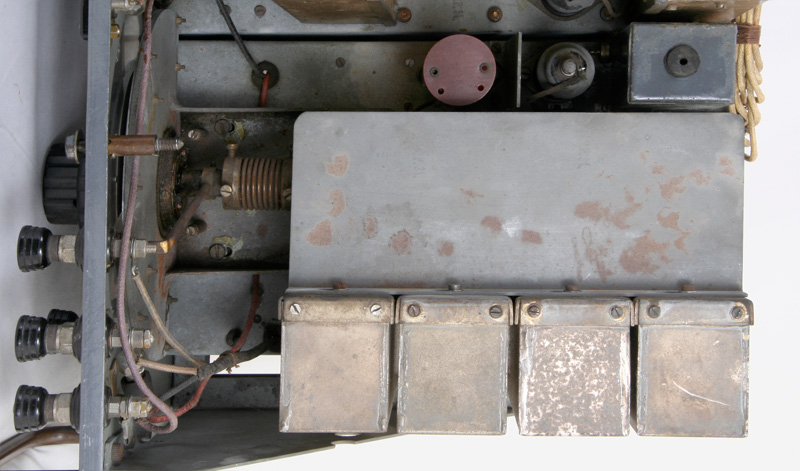

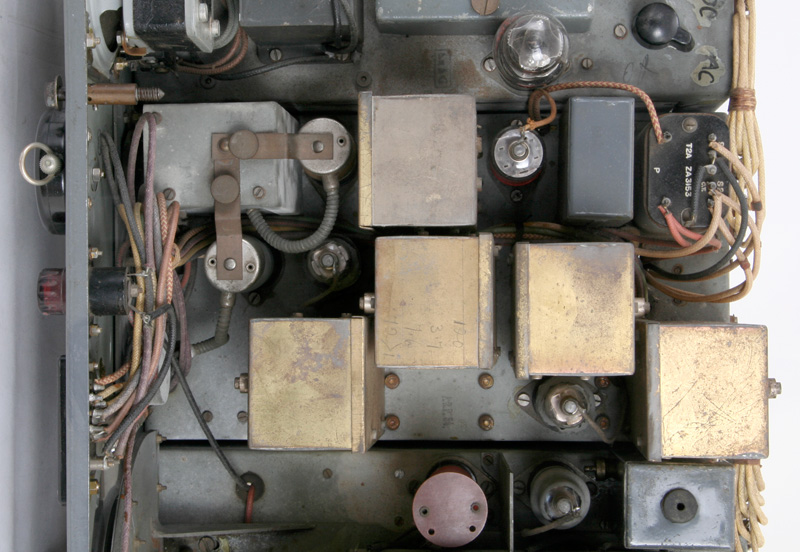

Het hoogfrequent gedeelte, de mixer en MF zien er als volgt uit:



De eerste HF-trap bestaat uit een ARP34 (EF39)
De local oscillator is een AR21 ( EBC33)


Mixer is weer een ARP34, de eerste en tweede MF-versterker zijn ook ARP34's.
Detector en AF-output zijn beide AR21.

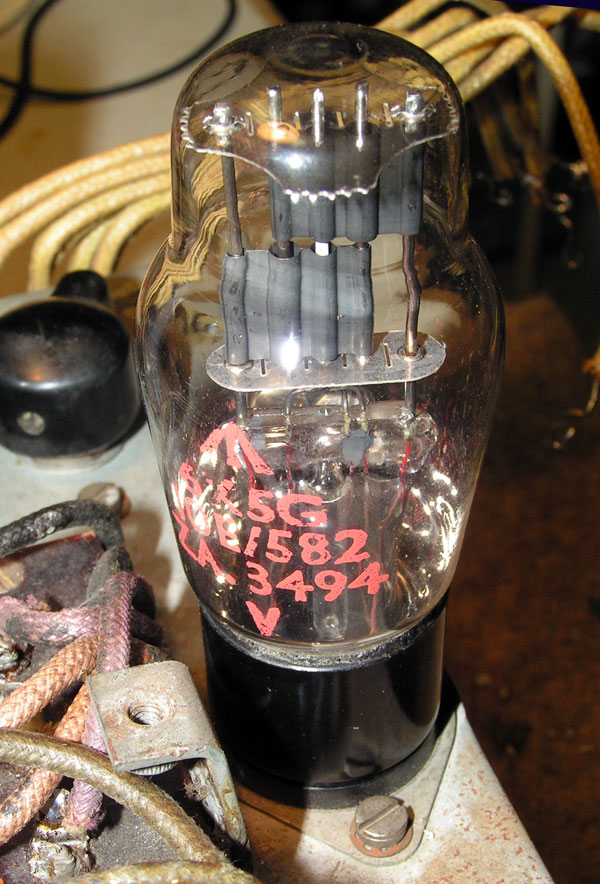

De gelijkrichter is een 6X5G

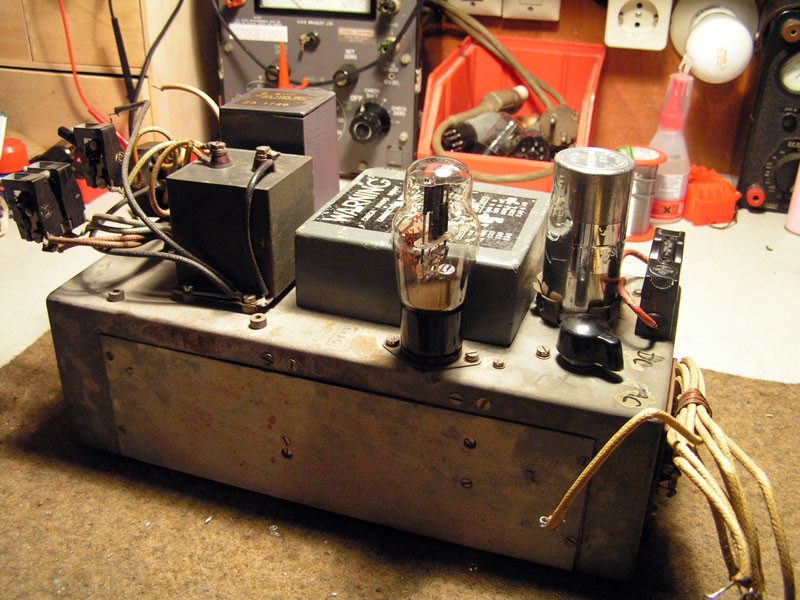

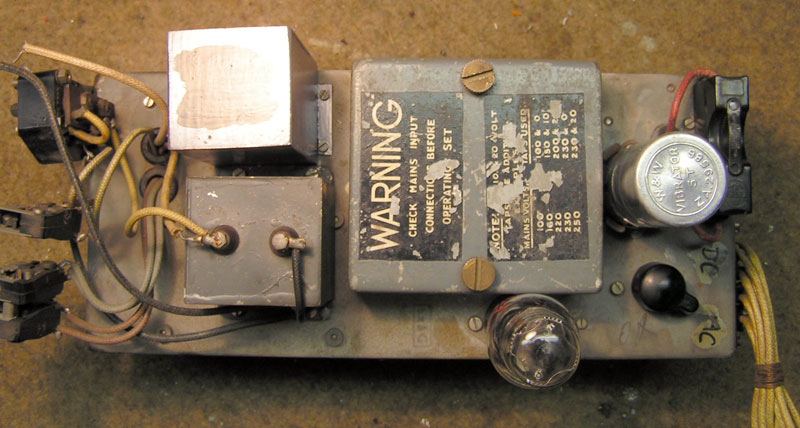

Op de volgende foto is het gedeelte met de voeding ,BFO en de AF-eindtrap te zien.

De ontvanger is geschikt voor 100 tot 250 Volt AC en 12 Volt DC. De omschakeling AC naar DC wordt met de schakelaar, onder de triller gedaan. Hier bevindt zich ook de zekering (met rode draden).

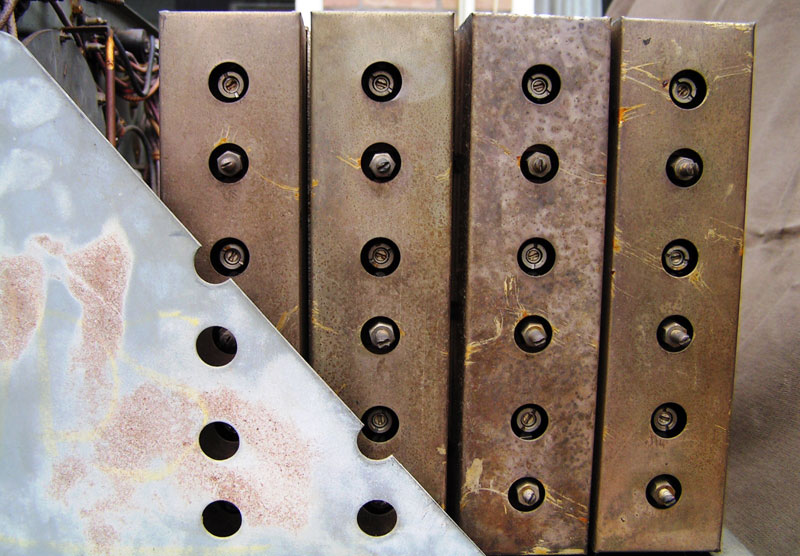

Hier zijn de spoelsets te zien . Van links naar rechts: Antennekringen, Primaire BandPass, Secundaire Bandpass en Oscillator-kringen.

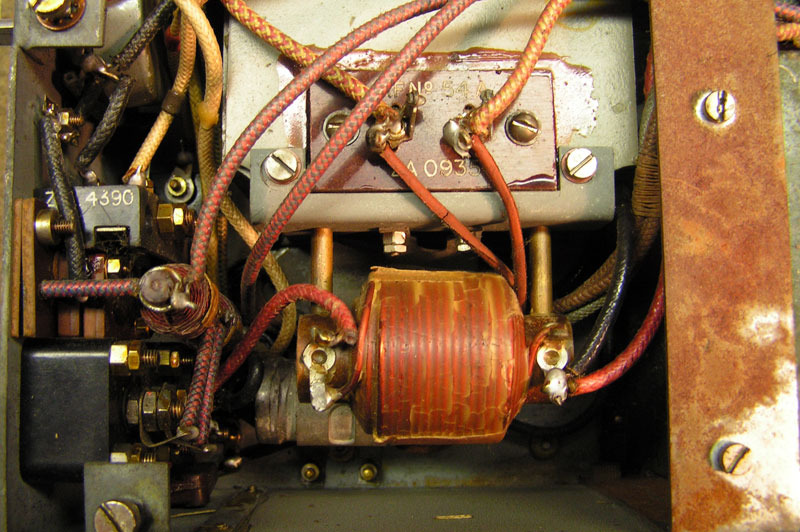

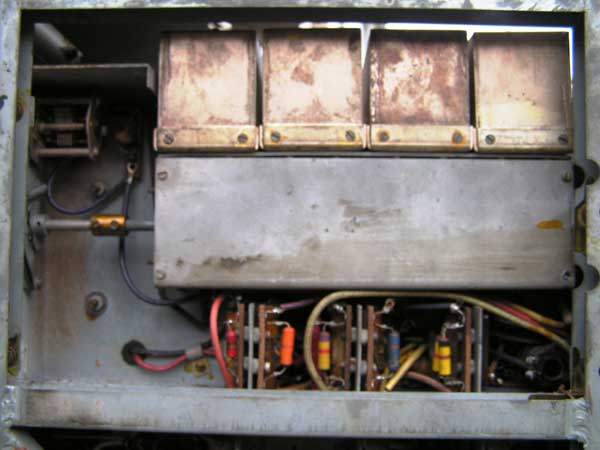

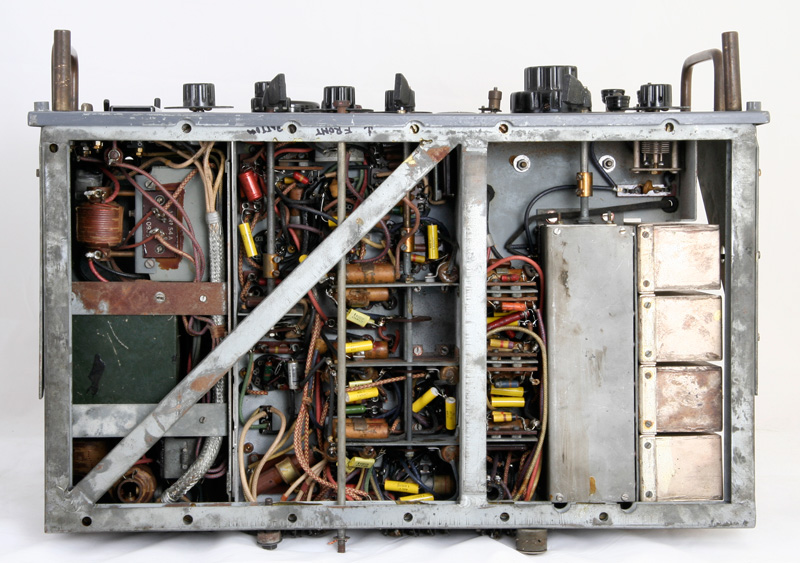

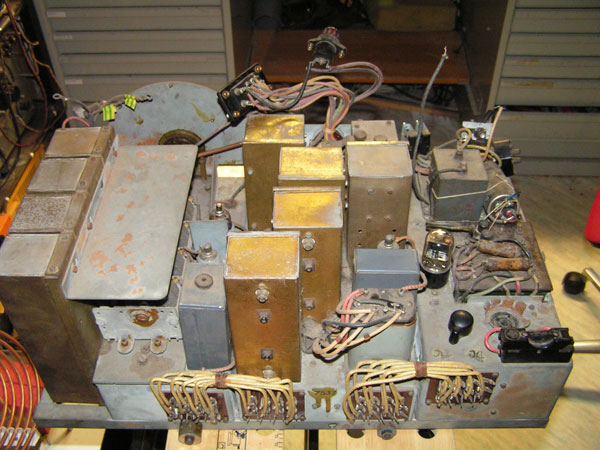

De onderkant. De condensatoren zijn bijna allemaal vernieuwd.

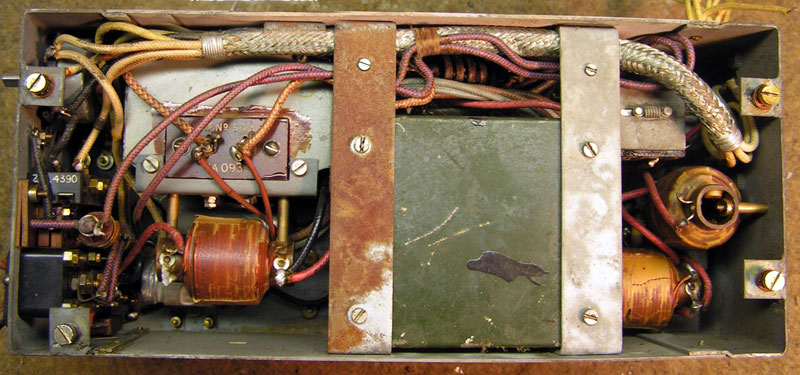

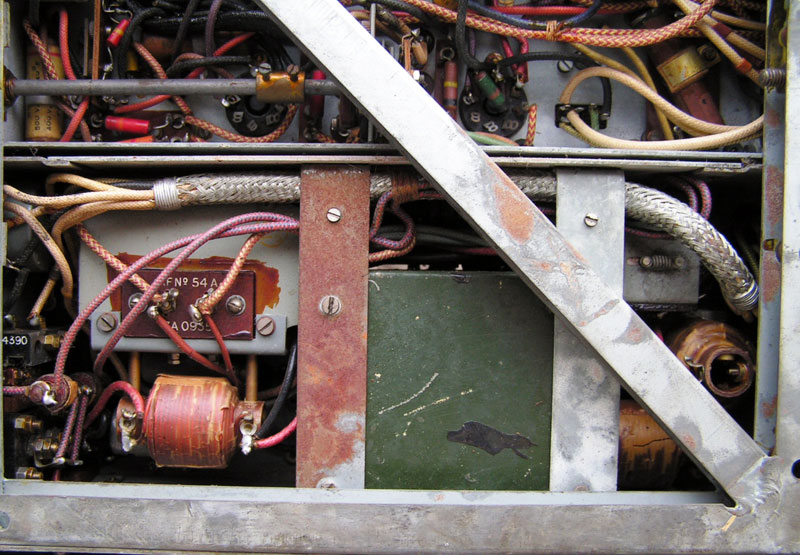

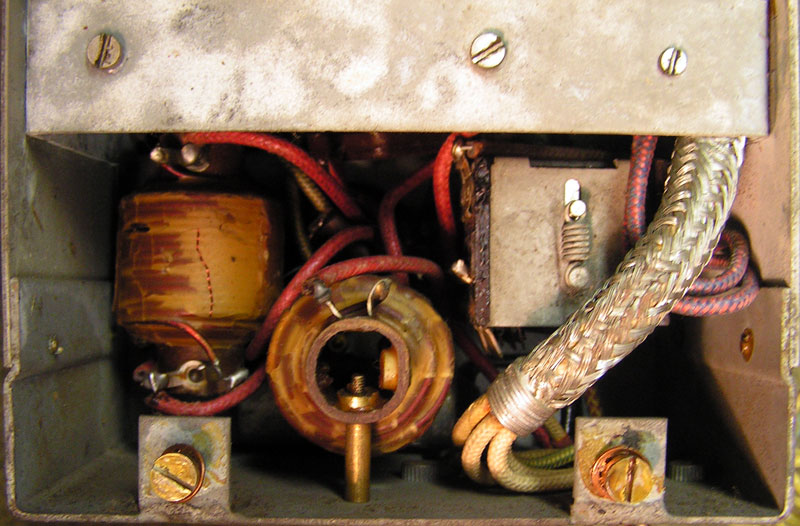

De onderzijde, de spoelen en de schakelaarsecties zijn uitstekend afgeschermd.

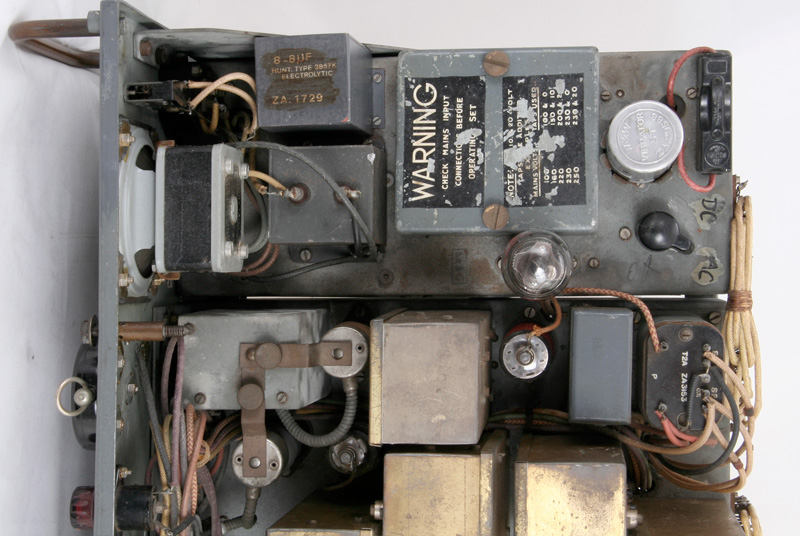

Hierboven het voedingsgedeelte en een stukje AF.

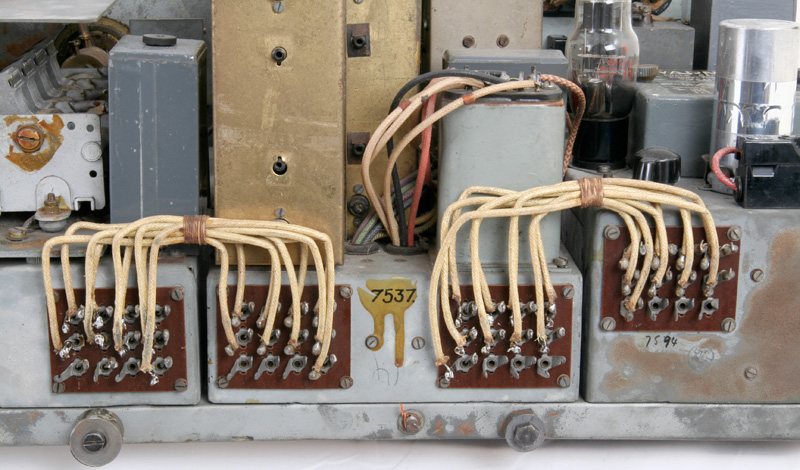

Het apparaat is modulair opgebouwd, te weten een HF+Osc+Mixer, MF+BFO+LF-trap en het voedingsdedeelte. De units zijn dmv. kabelboompjes met elkaar verbonden.

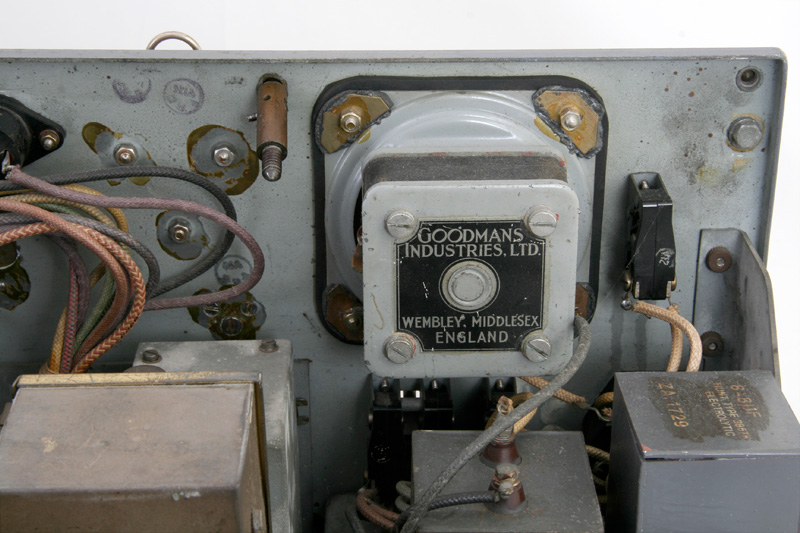

De luidspreker is nog het originele exemplaar, ik hoop dat hij nog heel is.

.Het testpaneel is erg nuttig om snel bepaalde spanningen te kunnen meten om grofweg vast te stellen of er iets mis is met het toestel.

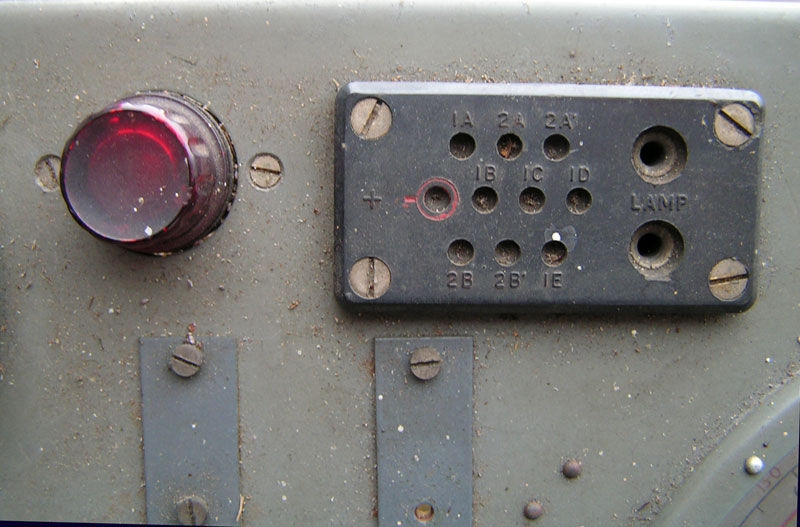

De spanning staat op de pennen in het driehoekige gat. De vierkante connector is voor de 12 Volt voorziening.
De onderste voor de netspanning.

Gepoetste versie.

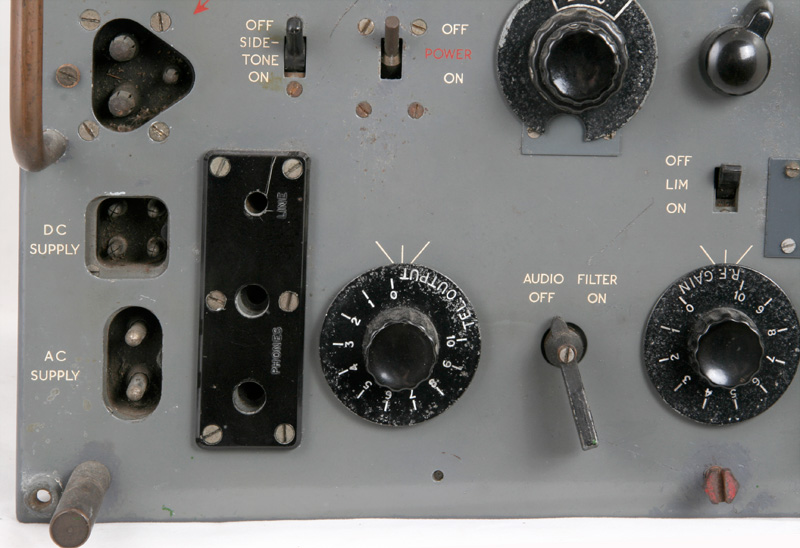

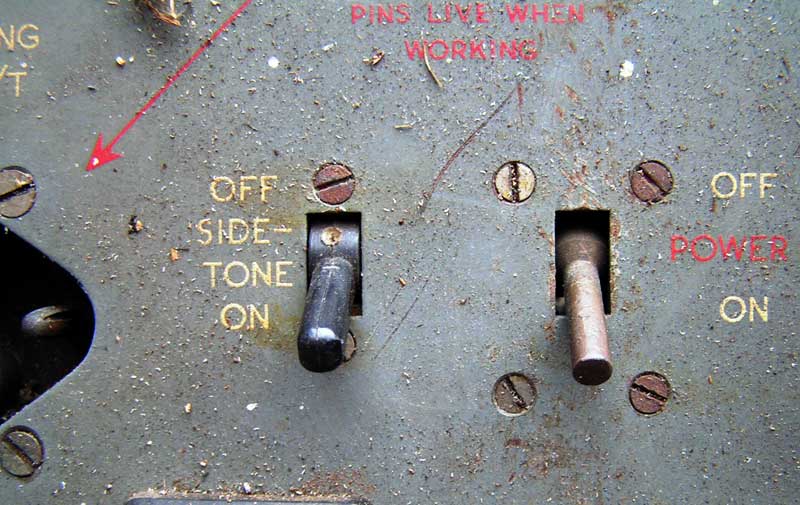

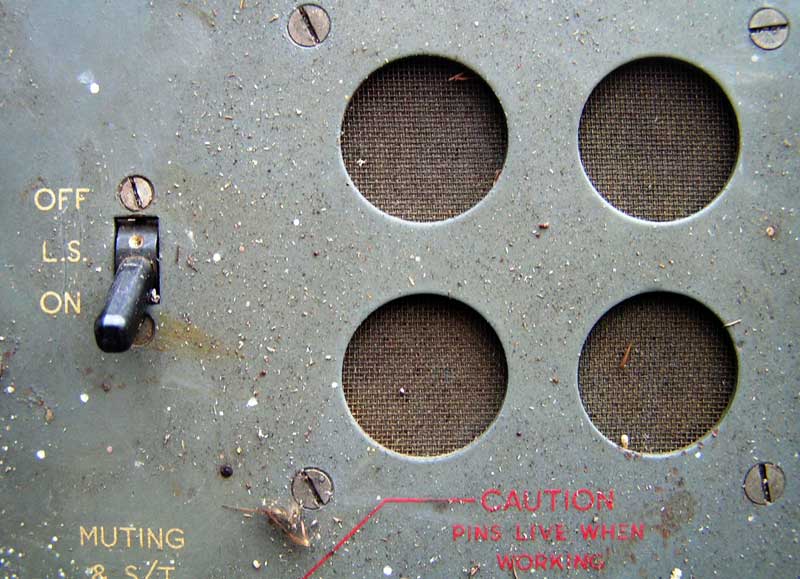

Links de BFO- en Power-schakelaar.De tekst "CAUTION PINS LIVE WHEN WORKING " duidt op de aanwezigheid van de gelijkspanning van de voeding.
Als je ze aanraakt kun je een redelijke opdoffer krijgen. Deze aansluiting is voor Muting en input van de side-tone.

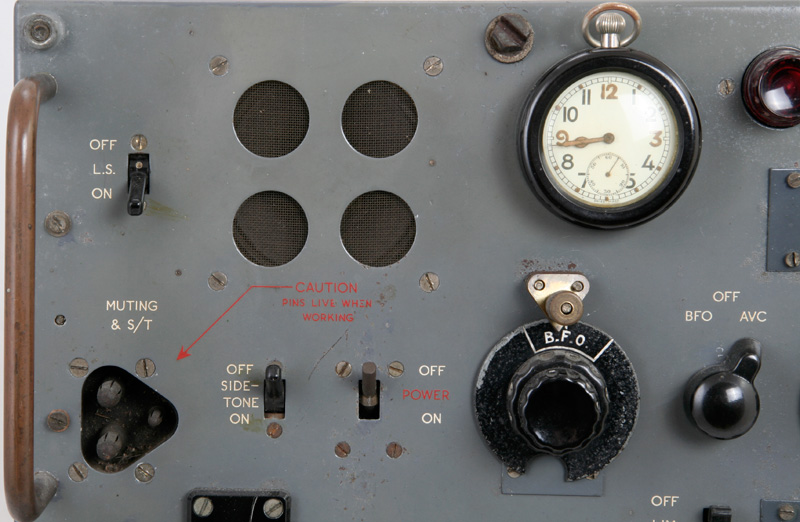

Hier de gaatjes waarachter zich de luidspreker bevindt. Deze kan ook uitgeschakeld worden, zodat alleen met hoofdtelefoon gewerkt wordt.

De ontvanger werd veelal gebruikt in vrachtautos in combinatie met oa. de volgende sets: WS12, WS33, WS53 EN BC610. In Volume 3 van Wireless for the Warrior van Louis Meulstee ( Zie ook de website van Louis ), wordt zeer uitvoerig ingegaan op de eigenschappen en toepassing van deze kwalitatief best hoogwaardige ontvanger.

In vroegere Electrons vindt men veel wijzigingen om het apparaat voor amateur-gebruik geschikt te maken. De vorige eigenaar van dit exemplaar heeft deze bladen gelukkig niet gehad, vandaar de maagdelijke toestand. Berucht waren de hoognodige S-meter en een groter gat voor de luidspreker. Ook van interne modificaties was men niet vies, zoals het toepassen van andere buizen en schakelingen.
Wat nog rest is de restauratie van het apparaat.........

En daar gaan we begin Augustus 2007 mee aan de slag............

De eerste resultaten:

Zo zag het binnenwerk er uit.

Van achter gezien.

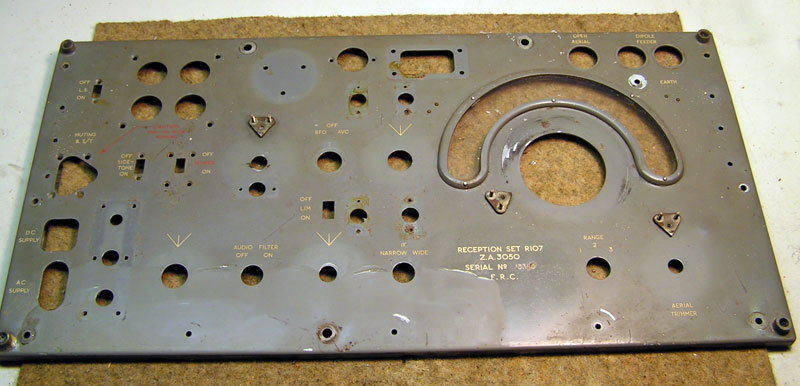

De frontplaat is kaalgemaakt, nu komt het poetswerk.

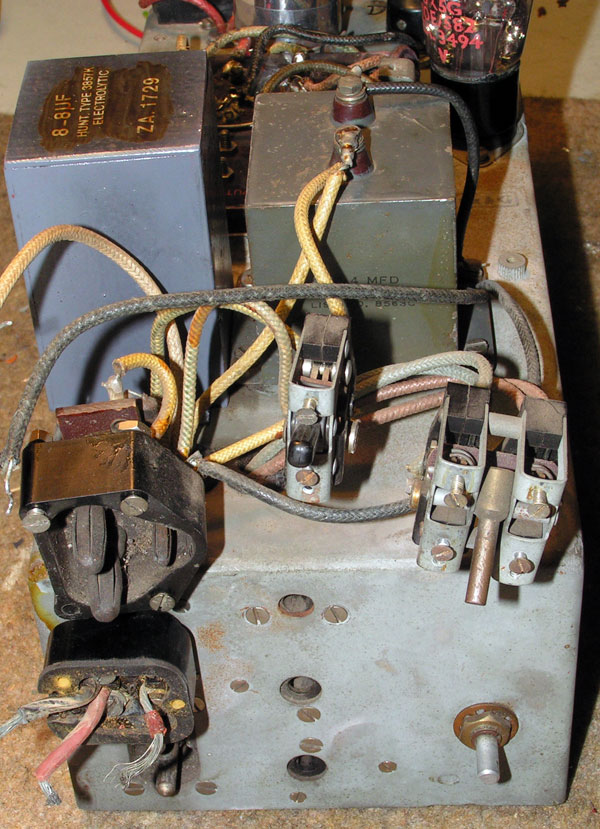

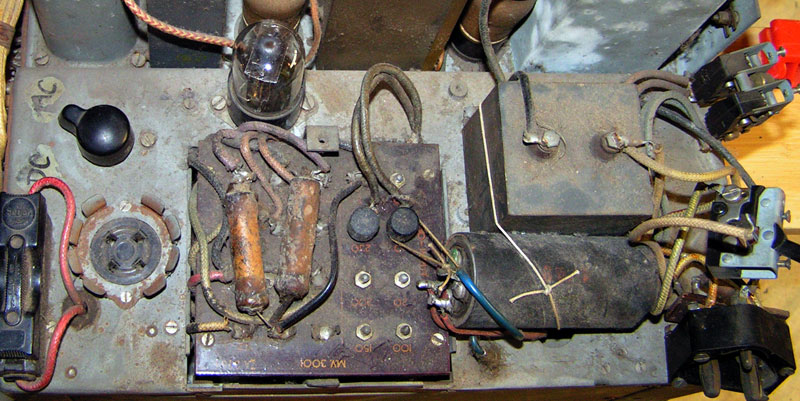

De voedingsunit.

De connectors en de schakelaars aan de voorzijde.

Bovenaanzicht na oppoetsbeurt, de elko is nagemaakt en voorzien van een modern binnenwerk.

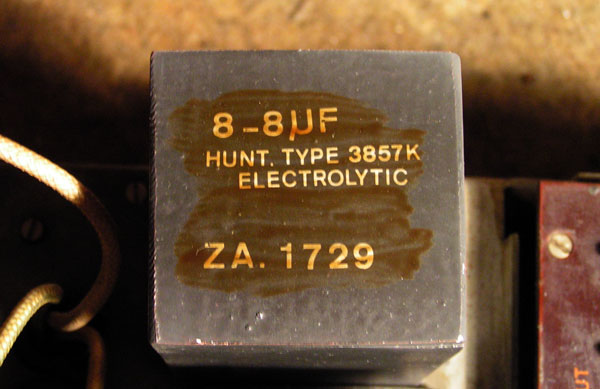

Detail van de elko

.

De originele gelijkrichtbuis, de Amerikaanse zijn niet zo mooi.

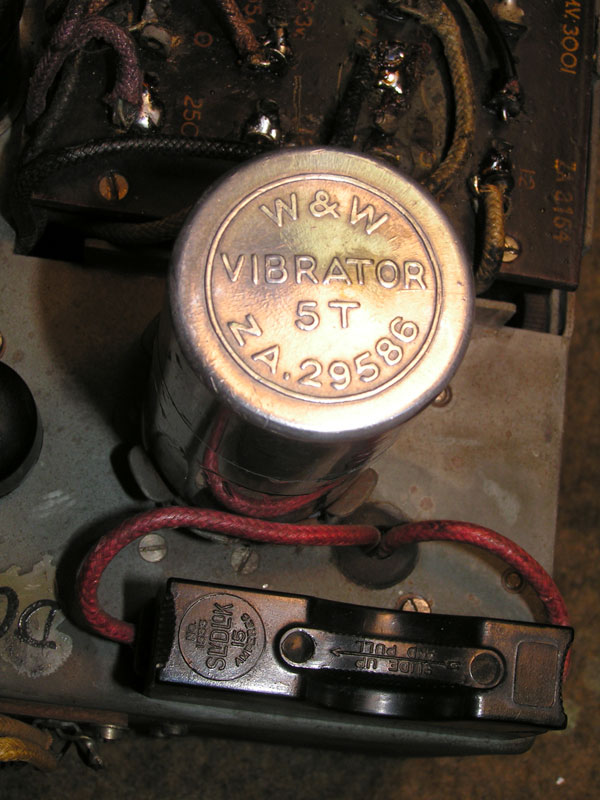

De triller-omvormer en de degelijke zekering.

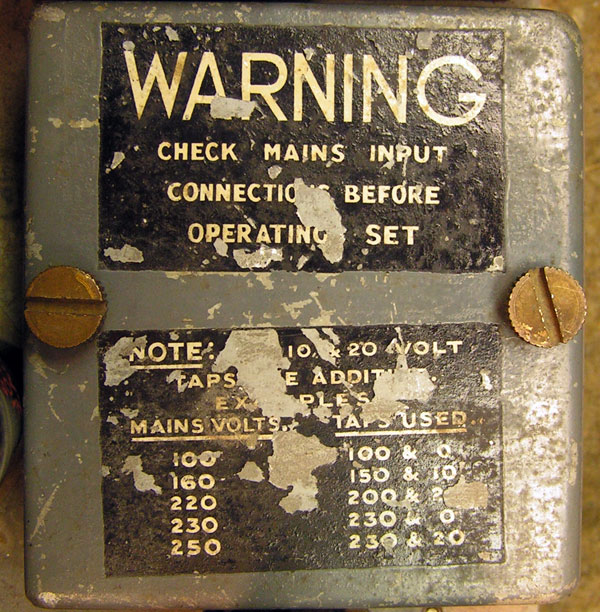

De deksel van de trafo, de text is niet meer helemaal te lezen en ik vraag mij af wat TAPS ---E--ADDIT--- moet zijn.

De onderzijde, hier mankeerde gelukkig niets aan.

De netspanningsfilters.

Rechts een stuk van de AC- DC-schakelaar.

De werkende voeding, bij 230 Volt AC komt er ca. 360 V. gelijkspanning uit en bij 12 V DC, ca. 345 V. Dit alles zonder belasting natuurlijk.

De volgende stap zal het MF-gedeelte worden.

Inmiddels is alles gerestaureerd en de fabriek werkt weer als vanouds.
