Hoewel de ontvangers pas in 1946 in productie kwamen, werd het eerste ontwerp al in 1942 gemaakt. Dat was ook het jaar dat de miniatuurbuizen uit Amerika, in Engeland beschikbaar werden. Het hier getoonde exemplaar is een MK1. 6V, neonstabilisator 9512S ipv. CV284-buis. Geen IF-uitgang en geen zekeringhouder. Verder is de HF-versterker uitgevoerd met een 1T4, de Mk.2 heeft een CV131.(EF92) Verder is de Mk.2 voorzien van een Dial-lock. De R209/2/B versie kan worden gebruikt met 12 of 24 Volt DC of 115 0f 220 Volt AC.

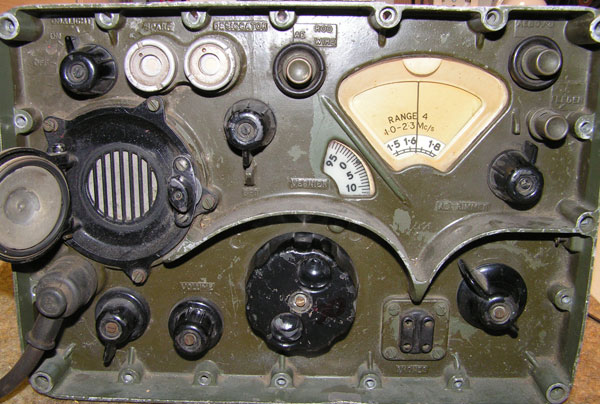

Het apparaat was bedoeld als "General purpose receiver" voor de modulatiesoorten R/T (AM/FM) en CW. Het frequentiebereik is onderverdeeld in vier bereiken:
Range 4 : 1.0 - - 2.3 MHz
Range 3 : 2.3 - - 5.6 MHz.
Range 2 : 5.5 - - 12.5 MHz.
Range 1 : 12 - - 20 MHz.

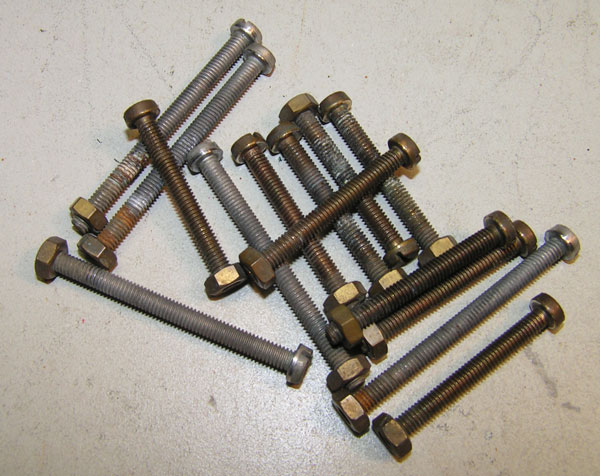

Dit is de helft van het aantal bevestigings-schroeven, dat losgedraaid moet worden om het apparaat te ontkasten. Het zijn er zoveel omdat de kast hermetisch afgesloten wordt, zodat hij ook geschikt is voor tropische omgevingen.

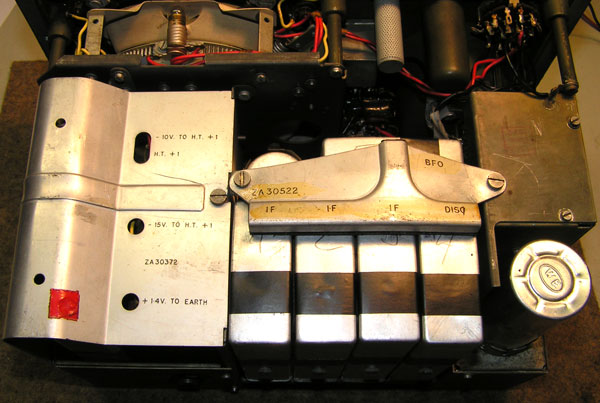

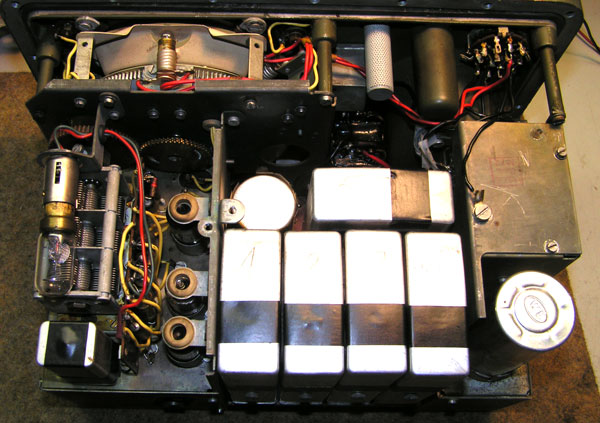

Van boven ziet de ontvanger er zo uit. Het unieke voor die tijd zijn de plugins. Drie voor de MF-versterker, een voor de discriminator en een voor het BFO. Ook de voedingsunit kan in zijn geheel vervangen worden.
Vol bestukt.
Zonder de bevestigingen.
Zonder plugin-units.
De buizenbezetting:
| Functie | Type | Equiv. |
| HF-versterker | CV785 | 1T4 (MK.1) |
| HF-versterker | CV131 (MK.2) | |
| Mengtrap | CV783 | 1R5 |
| Lokale oscillator | CV785 | 1T4 |
| 1. MF-vertsreker | CV785 | 1T4 |
| 2. MF-versterker | CV785 | 1T4 |
| 3. MF-versterker | CV785 | 1T4 |
| Detector/discrim. | CV784 | 1S5 |
| BFO | CV784 | 1S5 |
| LF-versterker | CV784 | 1S5 |
| LF-versterker | CV785 | 1T4 |
| Stabilisator | CV284 (MK.2) |

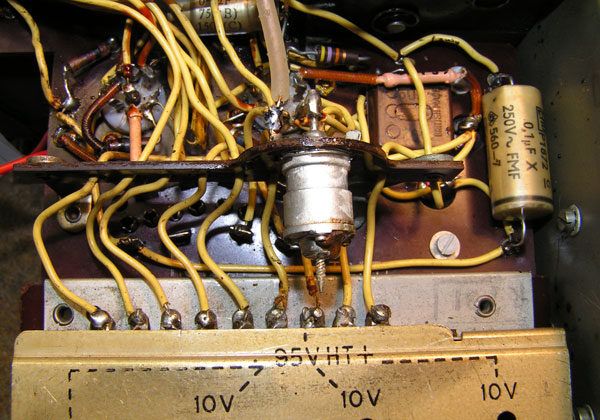

Eerst het ingangs-circuit:
De HF-versterkers met mixer en oscillator. Verder is de stabilisator te zien.

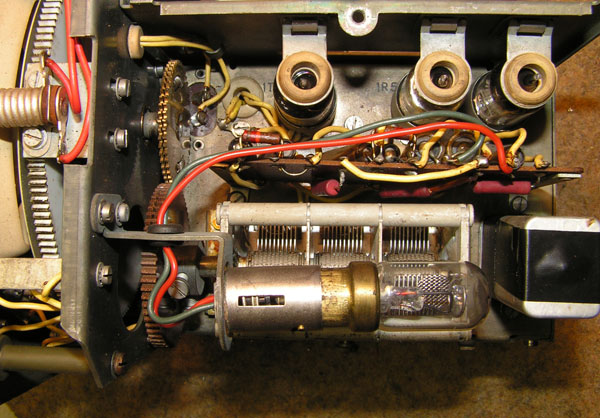

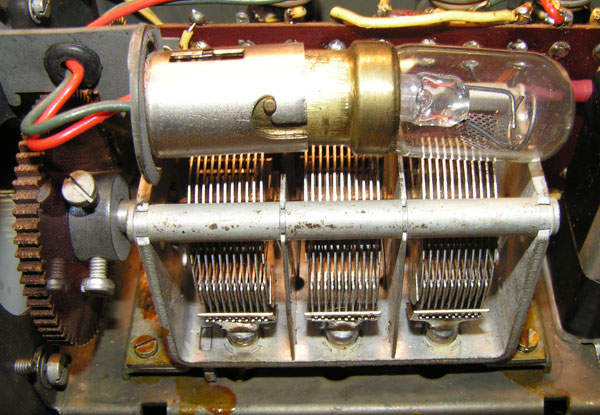

Hier nog eens de afstemcondensator.

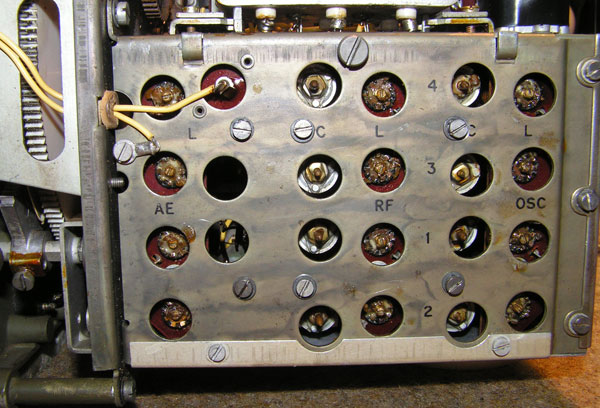

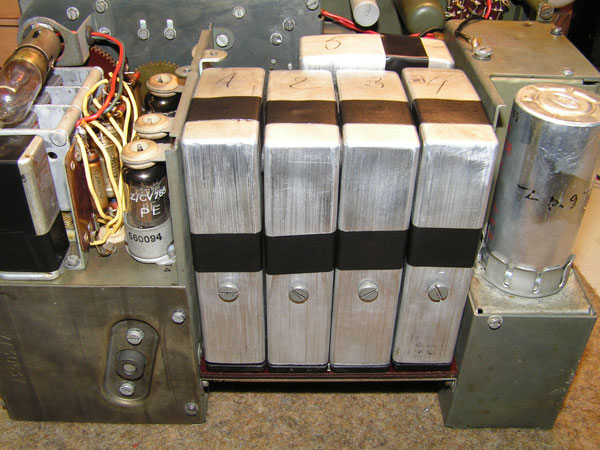

Het spoelblok.
De onderzijde met de verbindingen tussen plugins en LF-versterker en de trimmer van de BFO.

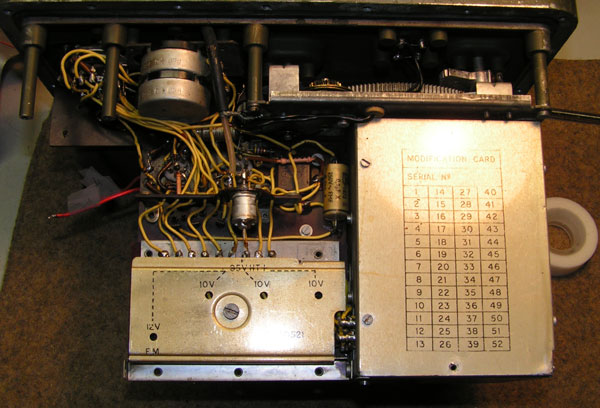

Zo ziet de hele onderkant er uit, zonder voedingsunit.
Hieronder volgen de plugins:

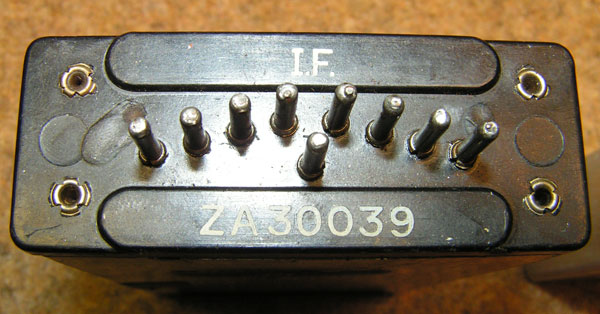

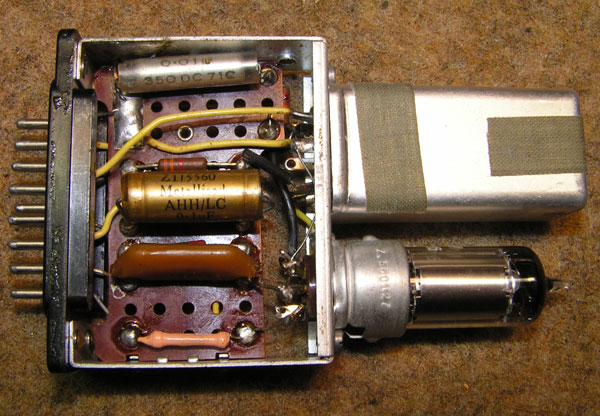

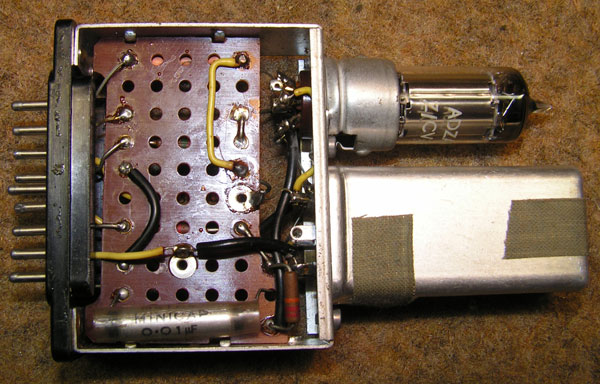

Als eerste de MF-versterker, hier zijn twee types toegepast, als eerste de ZA30039. Zoals U ziet waren er toen al liefhebbers van gaatjes-pertinax.

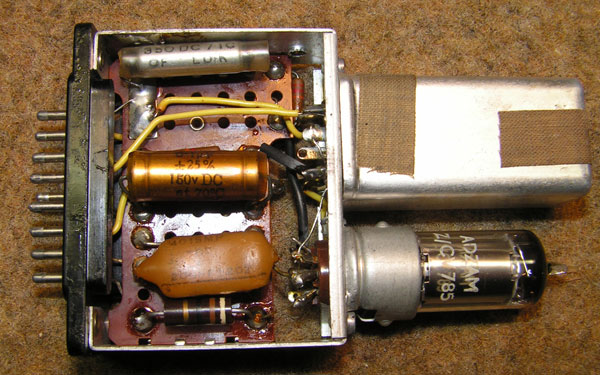

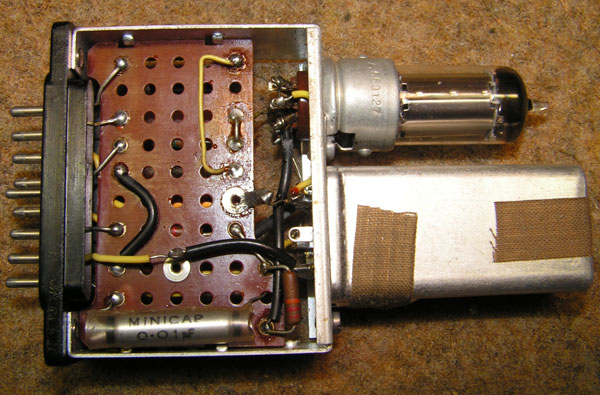

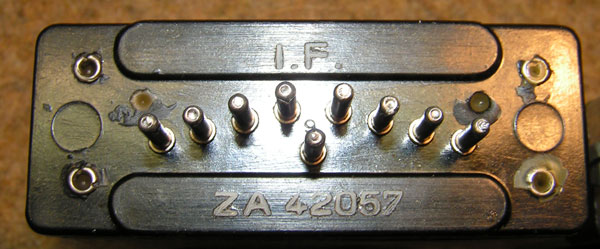

Het tweede type MF-versterker, de ZA42057

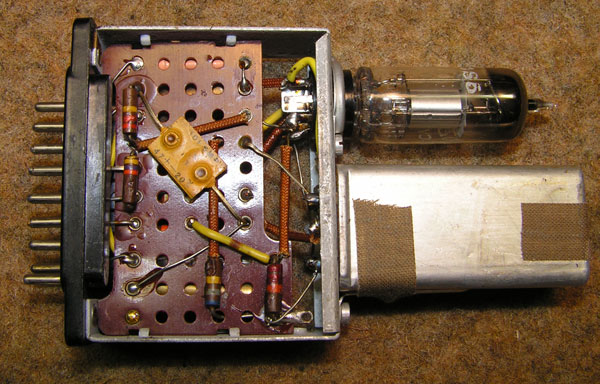

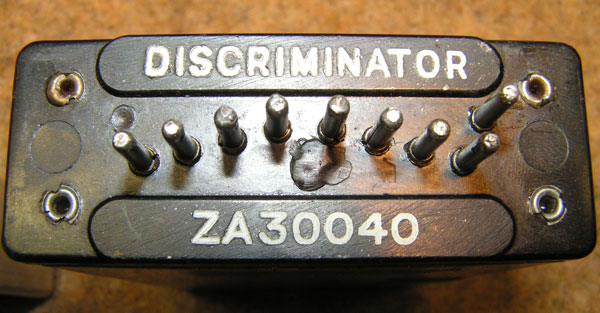

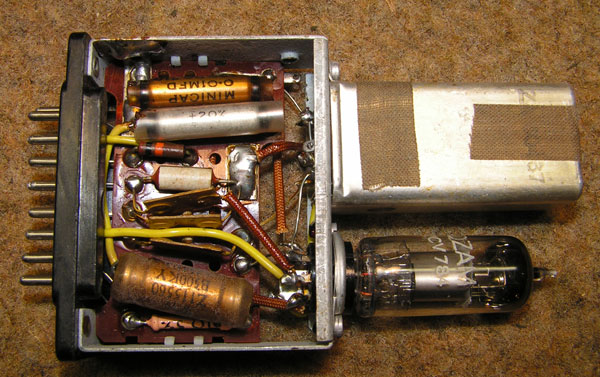

Dan de discriminator en detector, ZA30040:

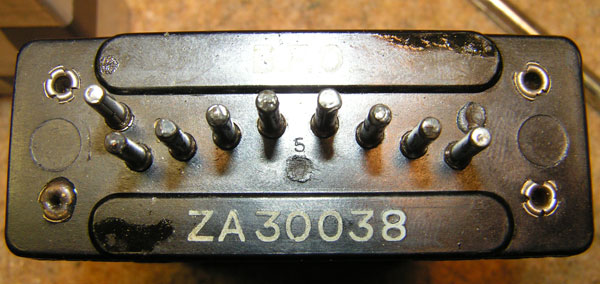

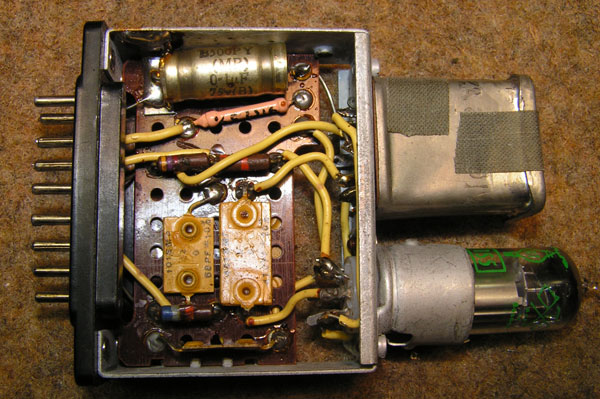

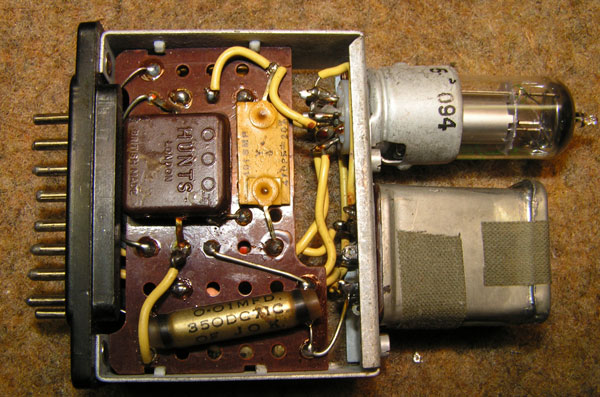

En als laatste de BFO, ZA30038

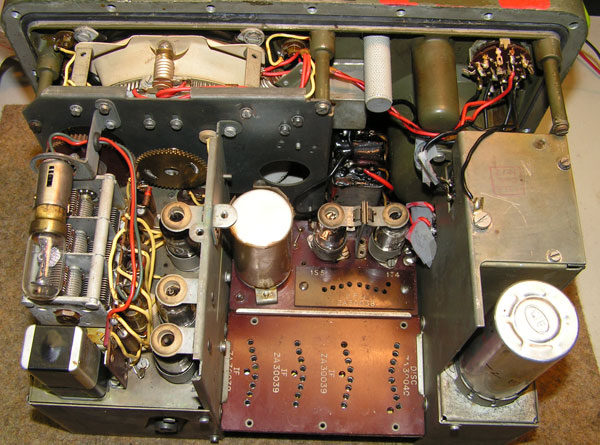

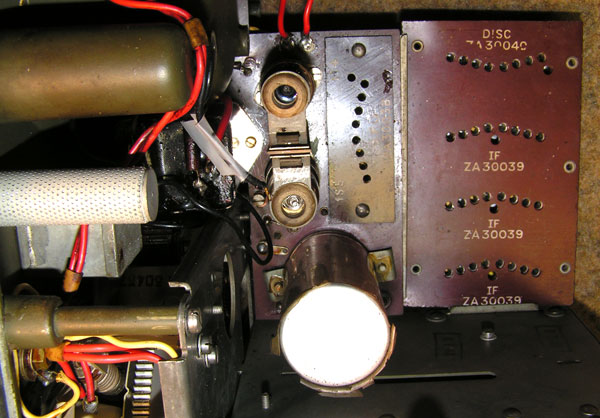

Wanneer de plugins verwijderd zijn ziet het binnenwerk er als volgt uit:
De plaatsing is idiotenzeker vanwege de pencodering.

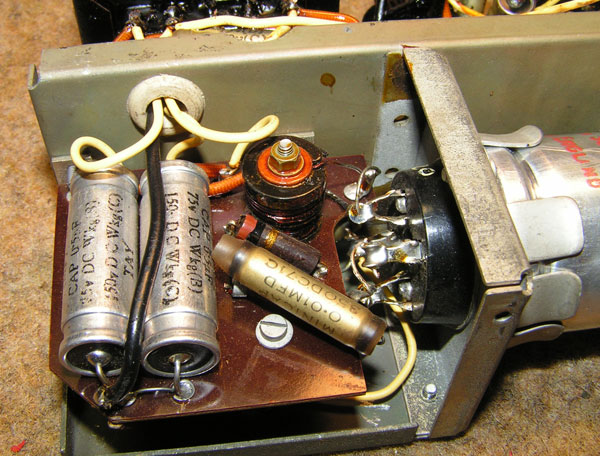

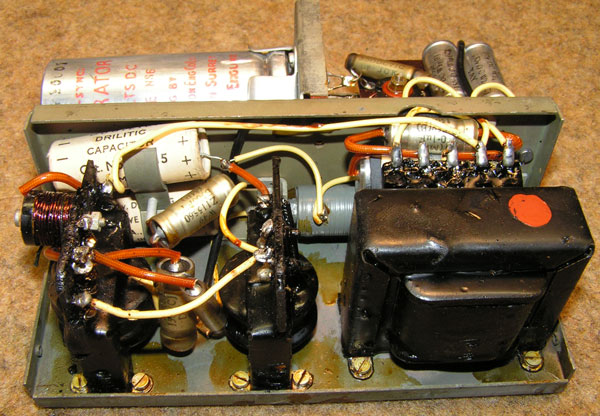

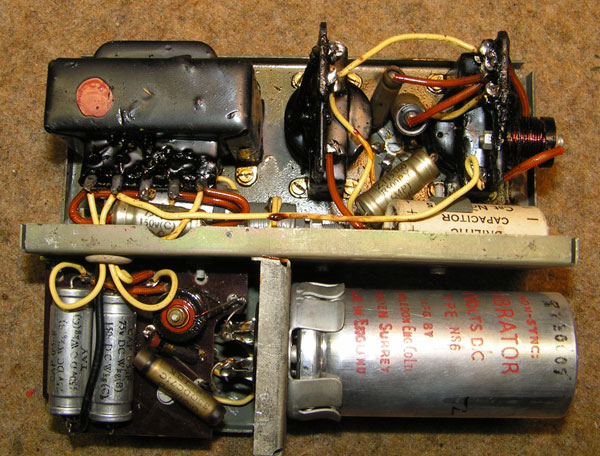

Hieronder wat afbeeldingen van de voedingsunit:

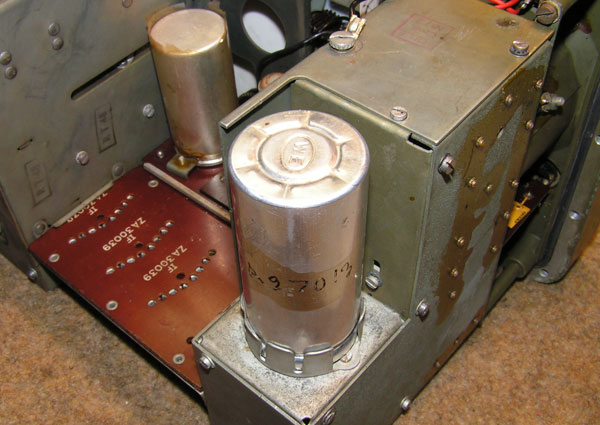

Gemonteerd met de 6Volts triller.
De aansluitingen voor in- en uitgangsspanning.

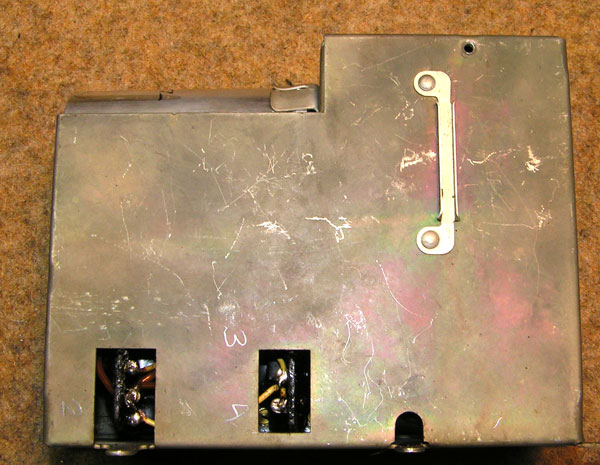

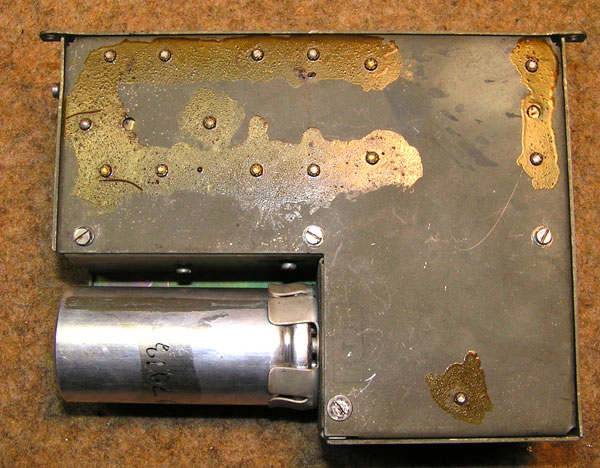

De andere kant.
Trafo's en smoorspoelen.
Toch wel degelijk gebouwd.
Het geheel.

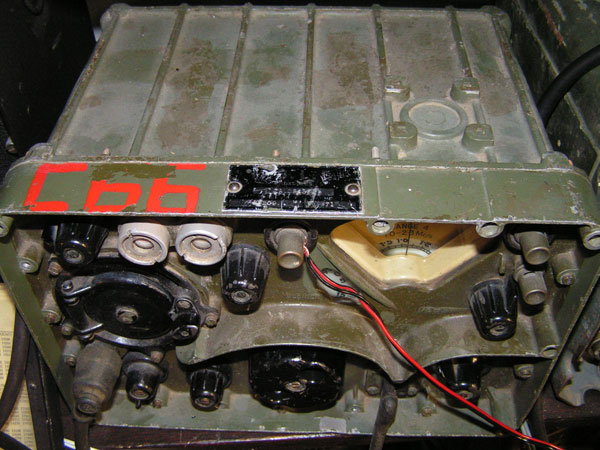

Hieronder de set in de kast. Deze kast is er een met veel ribbels.
De accesoires:

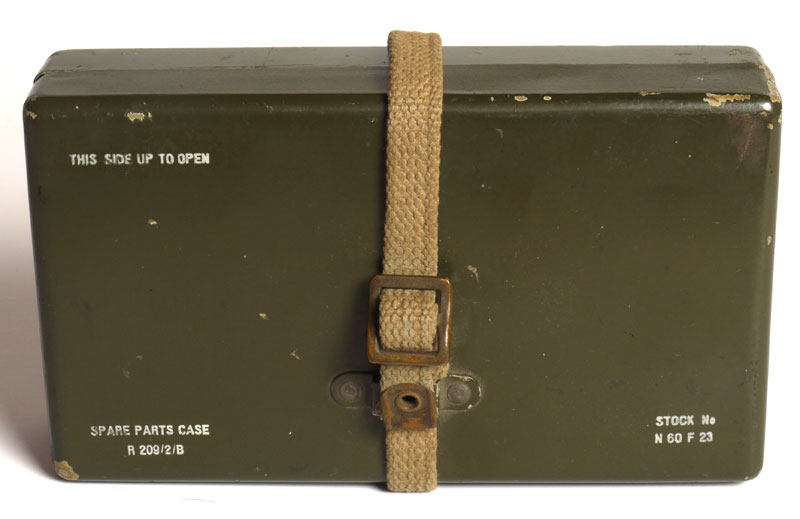

Spare parts case for R 209/2/B met zekerighouders, zekeringen en droogpatroon.

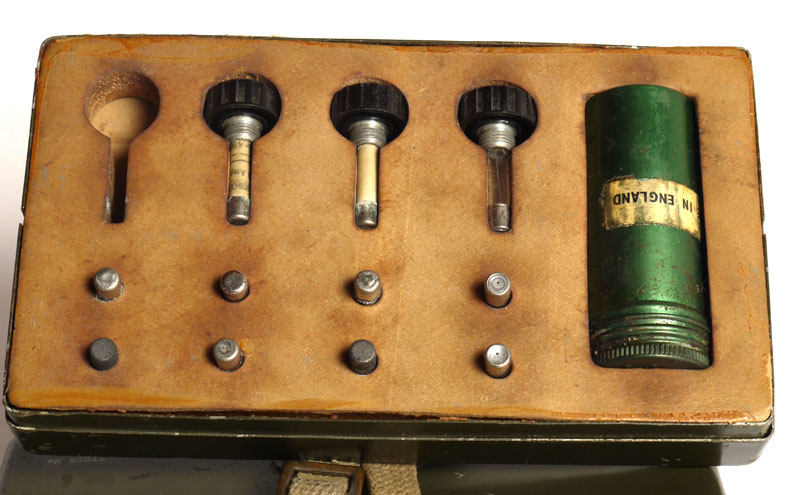

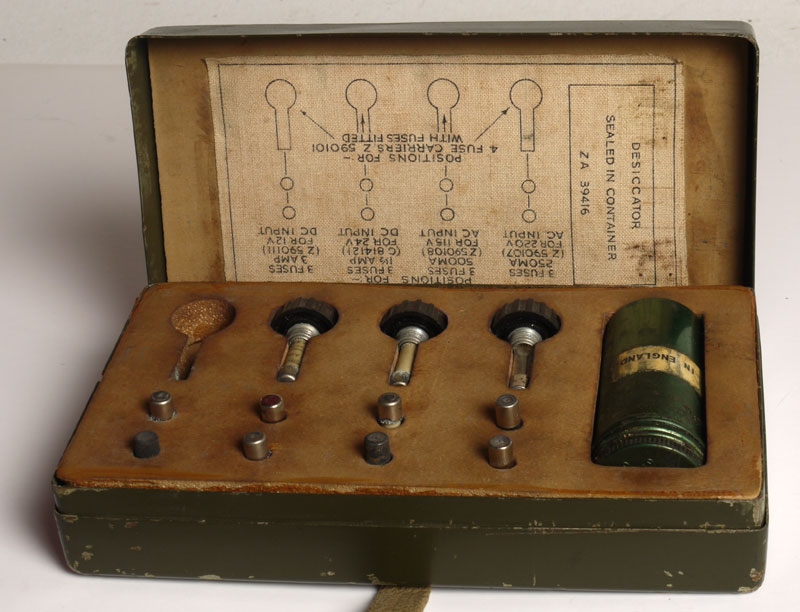

Het geopende kistje.

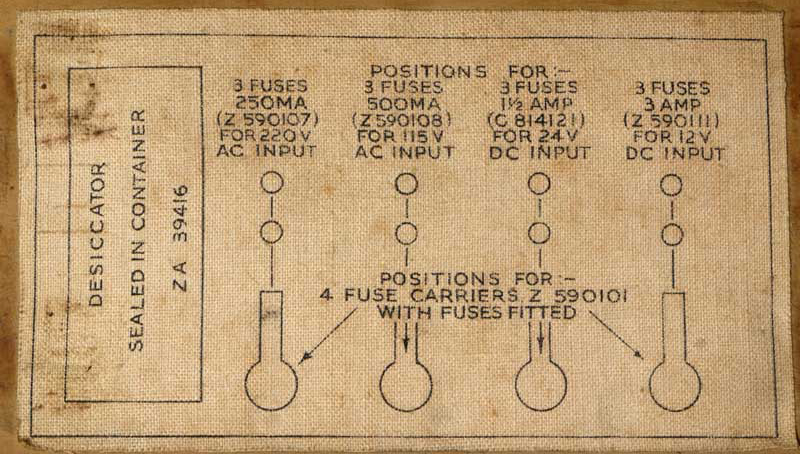

De inhoudsopgave.
De inhoud.

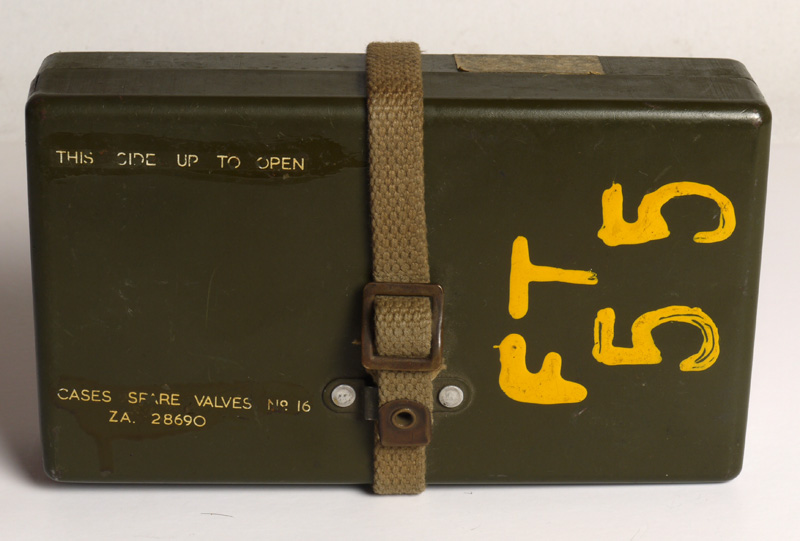

Cases spare valves no.16 ZA. 28690, voor de MK II is er een ander kistje no. 16.

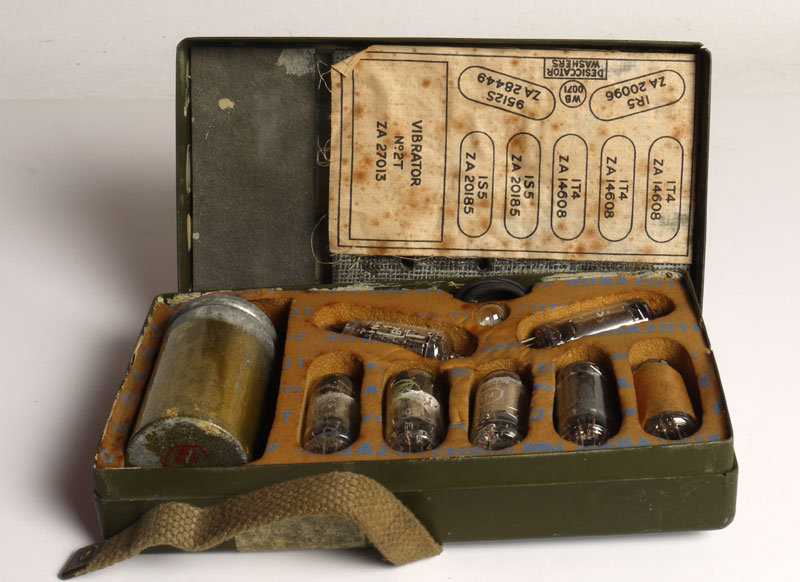

Geopende case.

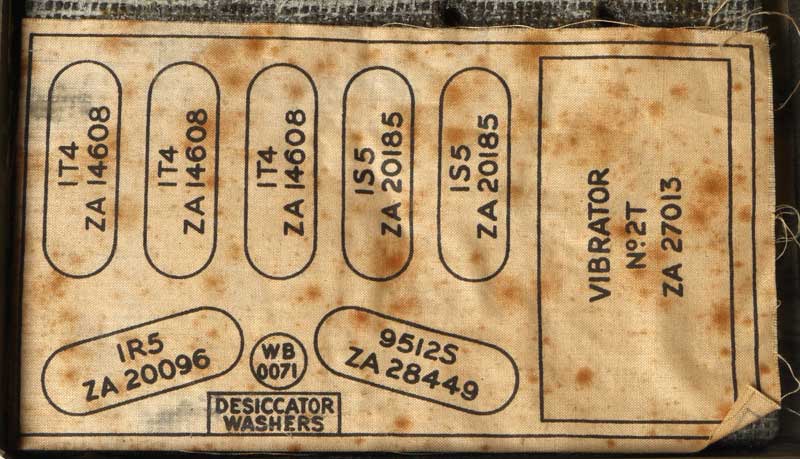

De inhoudsopgave van het kastje.

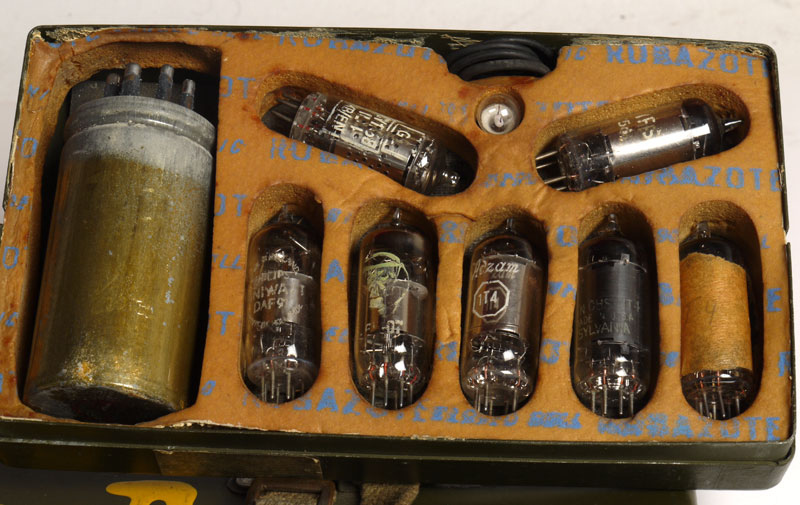

De buizen en de triller.
Documenten in pdf-formaat:
