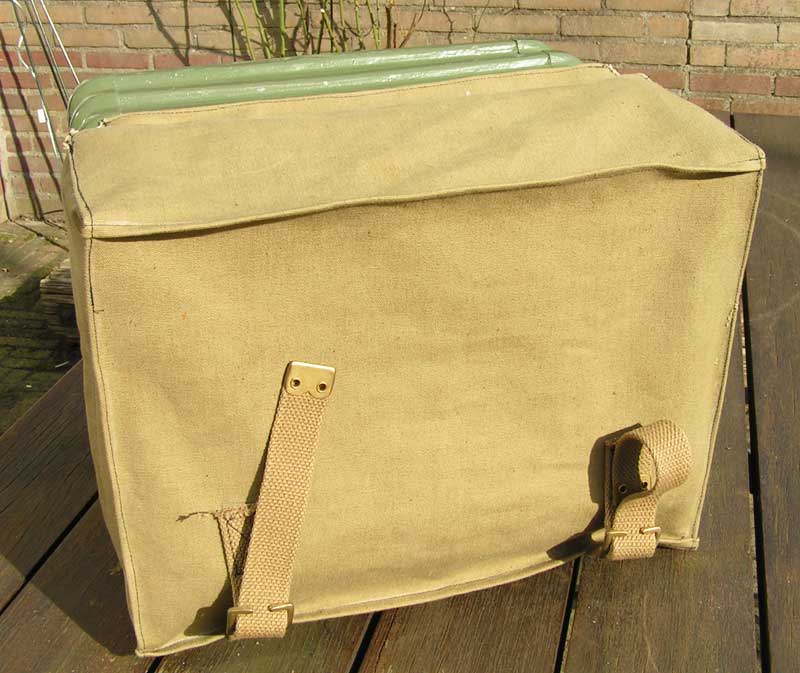

De R-109 met canvas hoes.
Het traliewerk zit er weer voor terwijl ook de afdichtingen bij de phones weer aanwezig zijn.

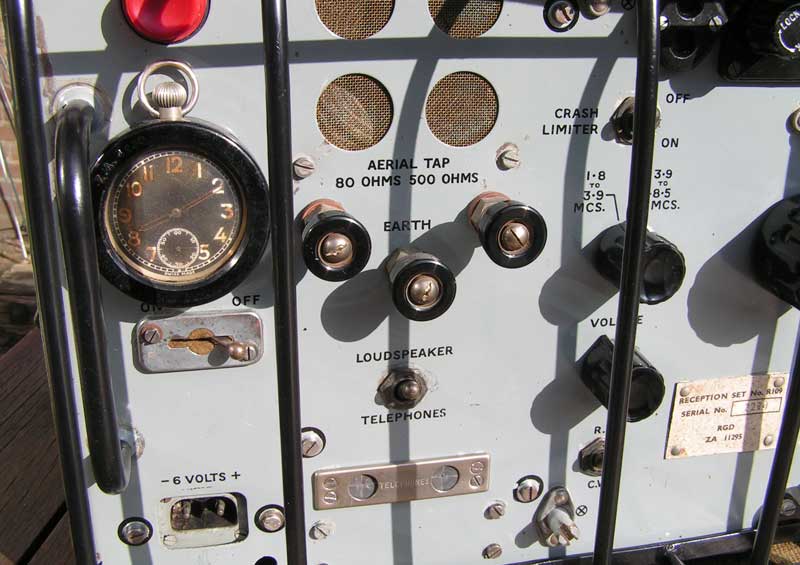

Op deze afbeelding de wat aangetaste "watch".

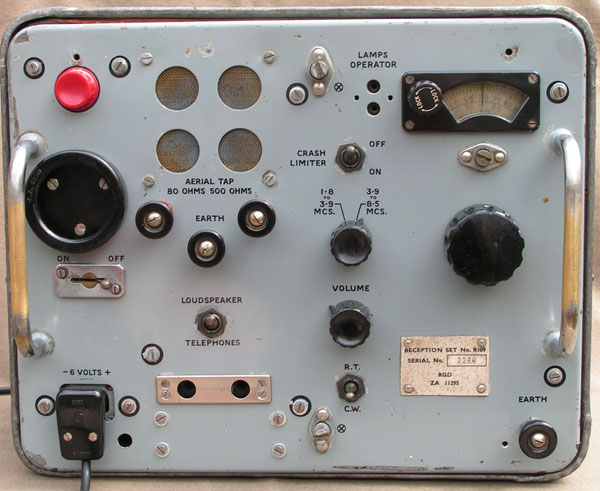

De Reception Set No. R109, met een laag serienummer, dus waarschijnlijk al pensioengerechtigd.
De handvaten moeten nog bewerkt worden en het tralie werk ontbreekt. Een hoes moet er ook nog bij komen
Het is een zogenaamde "General Purpose Field Receiver", die de volgende modes kan verwerken:
AM R/T, MCW en CW.
Het frequentiebereik is in twee gebieden verdeeld en wel:
Bereik 1 : 1,8 - 3,9 MHz
Bereik 2 : 3,9 - 8,5 MHz.
De MF = 465 kHz.
Buizenbezetting en functie:
HF-versterker ARP12
Lokale oscillator ARP12
Mengtrap ARP12
1. MF en 2. MF 2 x ARP12
Detektor, AVC en LF-versterker AR8
LF-eindversterker AR8
BFO AR8
De Voedingsspanning bedraagt 6 V bij 1,3A, deze wordt middels een trilleromvormer omgezet in 160 V bij 10 mA.
Boven is het lage serienummer te zien en tevens het ZA-nummer.

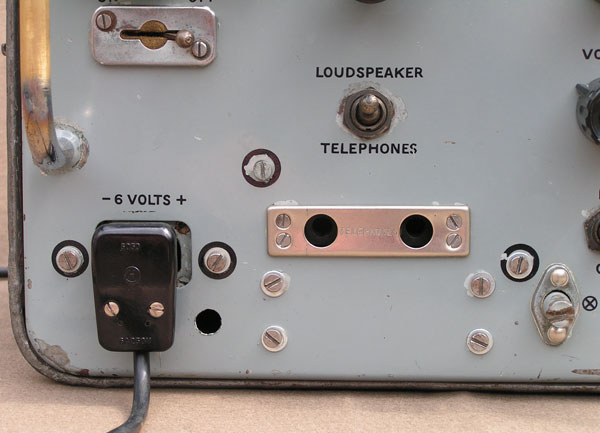

De dubbele uitgang voor de hoofdtelefoons ( 150 Ohm LR ) en de voedingsplug voor 6V.

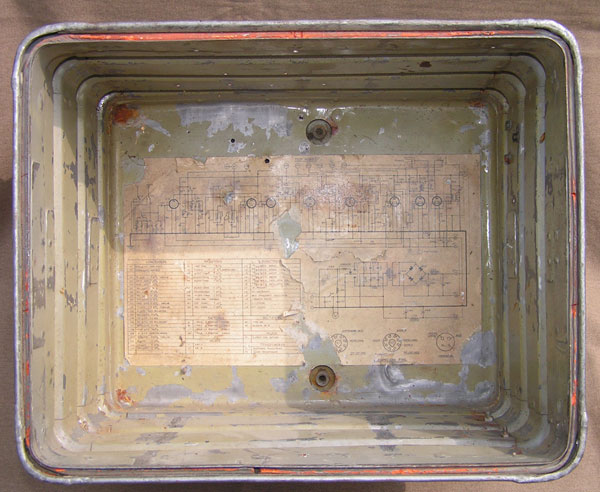

Het inwendige van de kast met het schema.

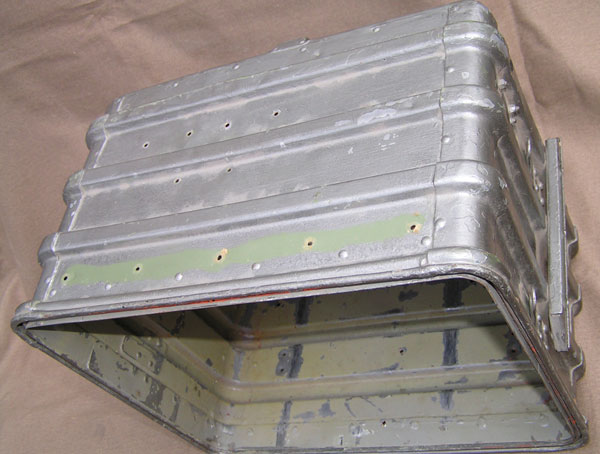

De gaatjes zijn voor de bevestiging van een canvasbeschermdoek, dat niet meer aanwezig is.

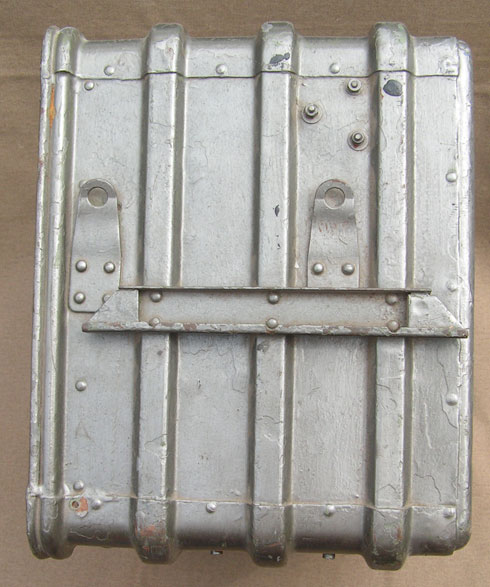

Aan de zijkanten, draag-ogen en geleiders voor een slede.

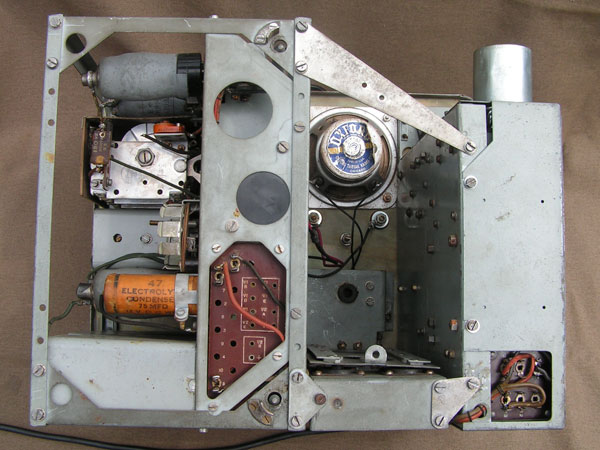

Zo ziet de set er van achter uit, met links de ontvanger en rechts de voedingsunit. De reservetriller in de ontvanger ontbreekt, evenals de slee met een complete set reservebuizen.

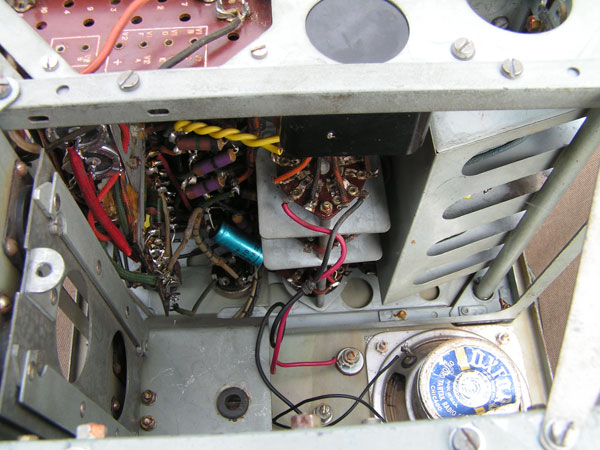

Het gele getwiste stuk draad is de koppeling van het BFO-signaal naar de detektor. Ook is hier een niet originele elco te zien.

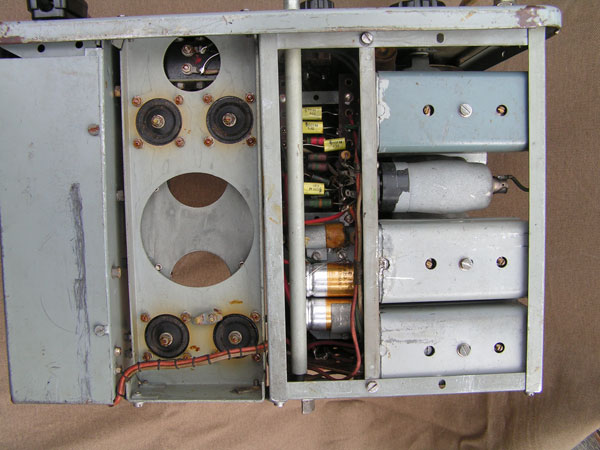

De onderkant, De gele condensatoren en de beide glimmers zijn ook niet origineel, maar werken perfect.

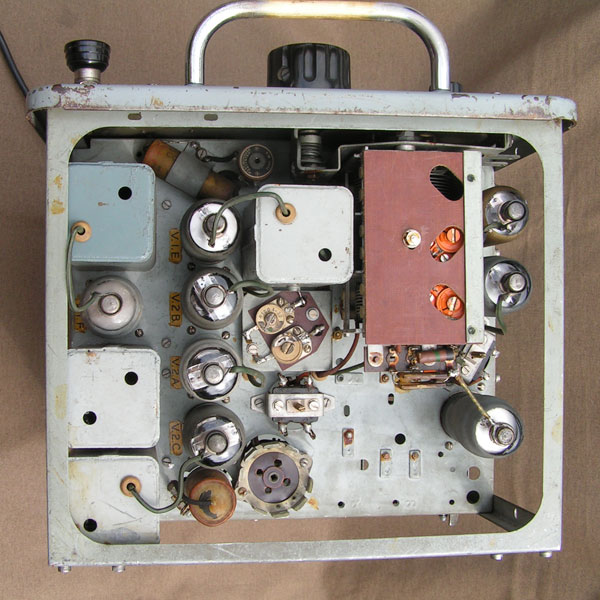

Bovenaanzicht.

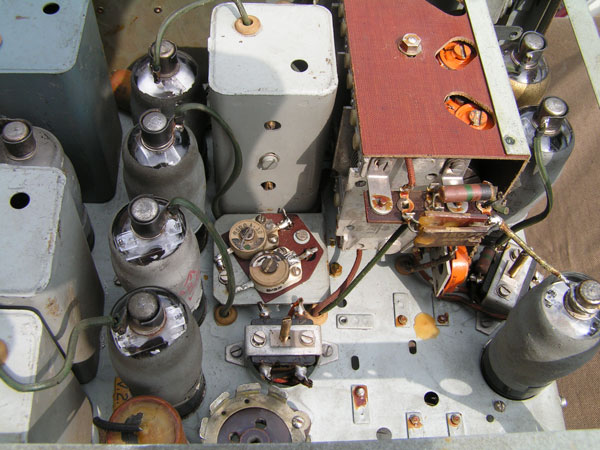

In het midden de twee trimmers waar de hoge band-oscillatorfrequentie mee bepaald wordt. Ook hier was er een defekt.

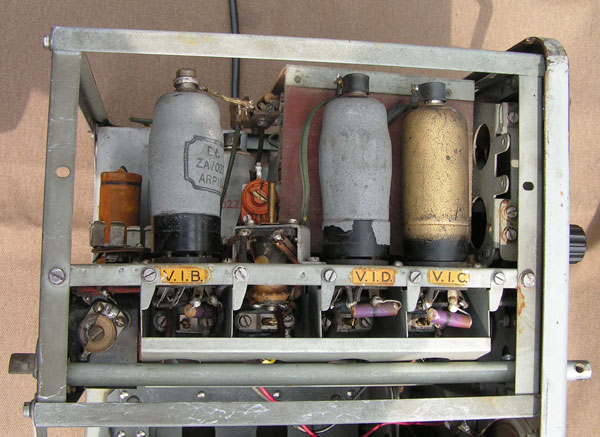

De paarse weerstanden zorgen ervoor dat van de gloeispanning twee volt van de zes overblijven.

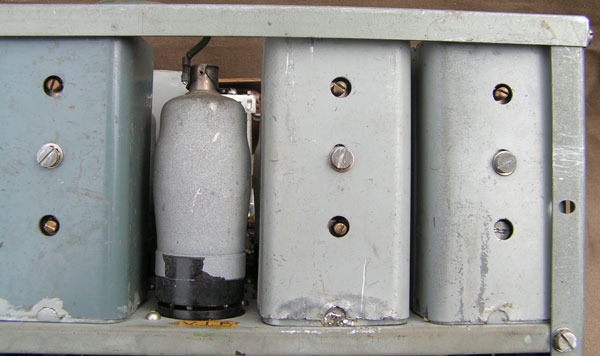

Hier zijn de beruchte MF-trafo's te zien, die bijna niet te openen waren en veel defekte condensatoren bevatten.
Bij het loswrikken van de bus van de derde MF, was een draadje(litze) afgebroken, zodat ik de secundaire kring niet kon afstemmen. Het kostte nogal wat moeite om daar achter te komen.

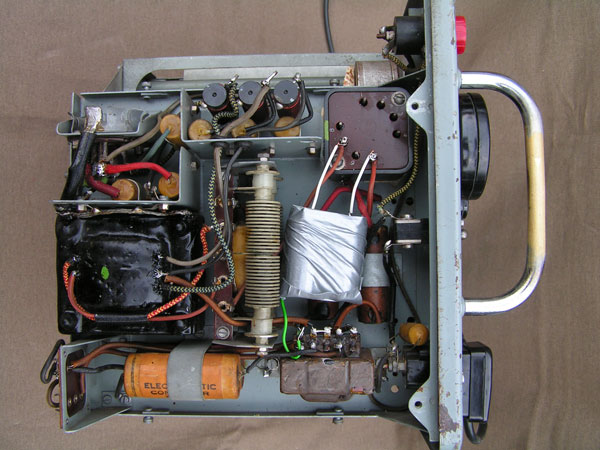

In de voeding waren ook wat elco's defect en vervangen door nieuwe, ze zitten in het plakband. Ooit zal ik ze nog eens in de originele behuizing stoppen.

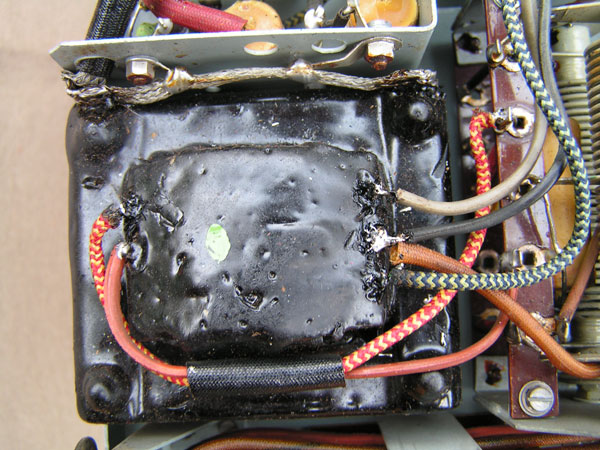

Een van de kontakten van de trafo was ook weg (schrik), door lang met de soldeerbout het vermoedelijke punt te verwarmen, werd de verbinding weer gerepareerd (zucht).

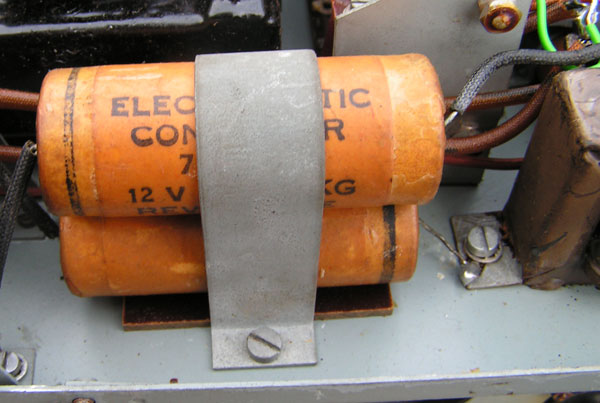

Deze twee moeten nog worden vervangen, maar bij de lage spanning kan het geen kwaad dat ze wat lekken.
Al met al een prachtig Engels product dat het ook weer perfect doet.
