De replica van de zeer bekende Paraset. Deze is gebouwd naar gegevens, gepubliceerd in een artikel in Electron.
Niet alle onderdelen zijn origineel, eigenlijk de meeste niet. Maar het bouwen van dit mooie apparaat was een groot feest.
Vooral toen ik mijn eerste verbinding maakte met een Franse zendamateur. Dat was in een echte paraset-achtige omgeving, de tuin van mijn ouders. De antenne was gespannen tussen een appel- en een perenboom. Als voeding een dynamotor van een WS-19 met een 6 Volt accu. Het zenden was redelijk eenvoudig, hoewel seinen met de van een micro-switch gemaakte seinsleutel niet echt simpel is. Daar tegenover was het afstemmen en luisteren een stuk lastiger.
Het afstemmen van de tankkring met de antenne was verbluffend eenvoudig en doeltreffend.
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een nieuw venster.
De nagebouwde set.

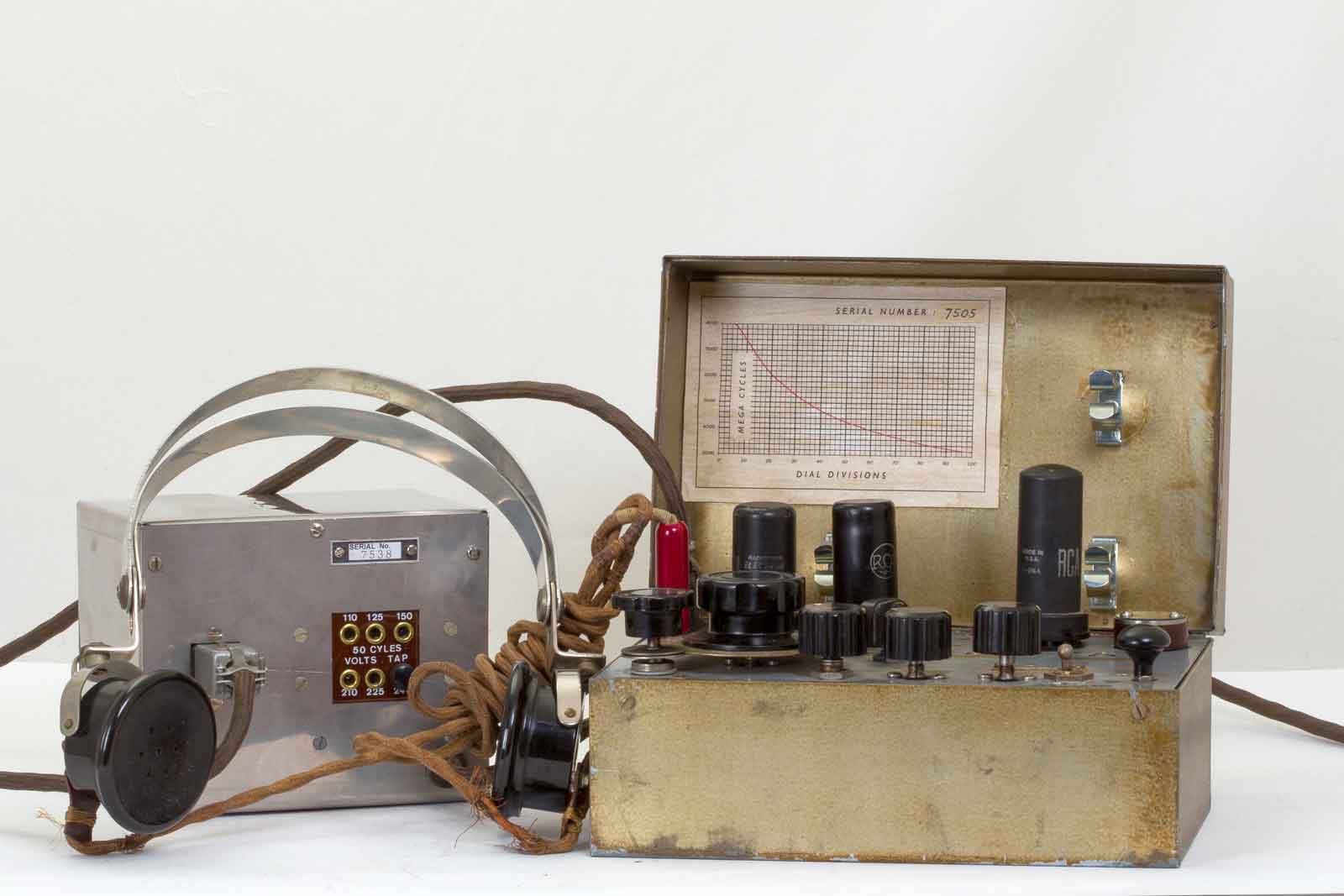

Klaar voor de strijd, alleen de antenne en de aarde moeten nog worden aangesloten.

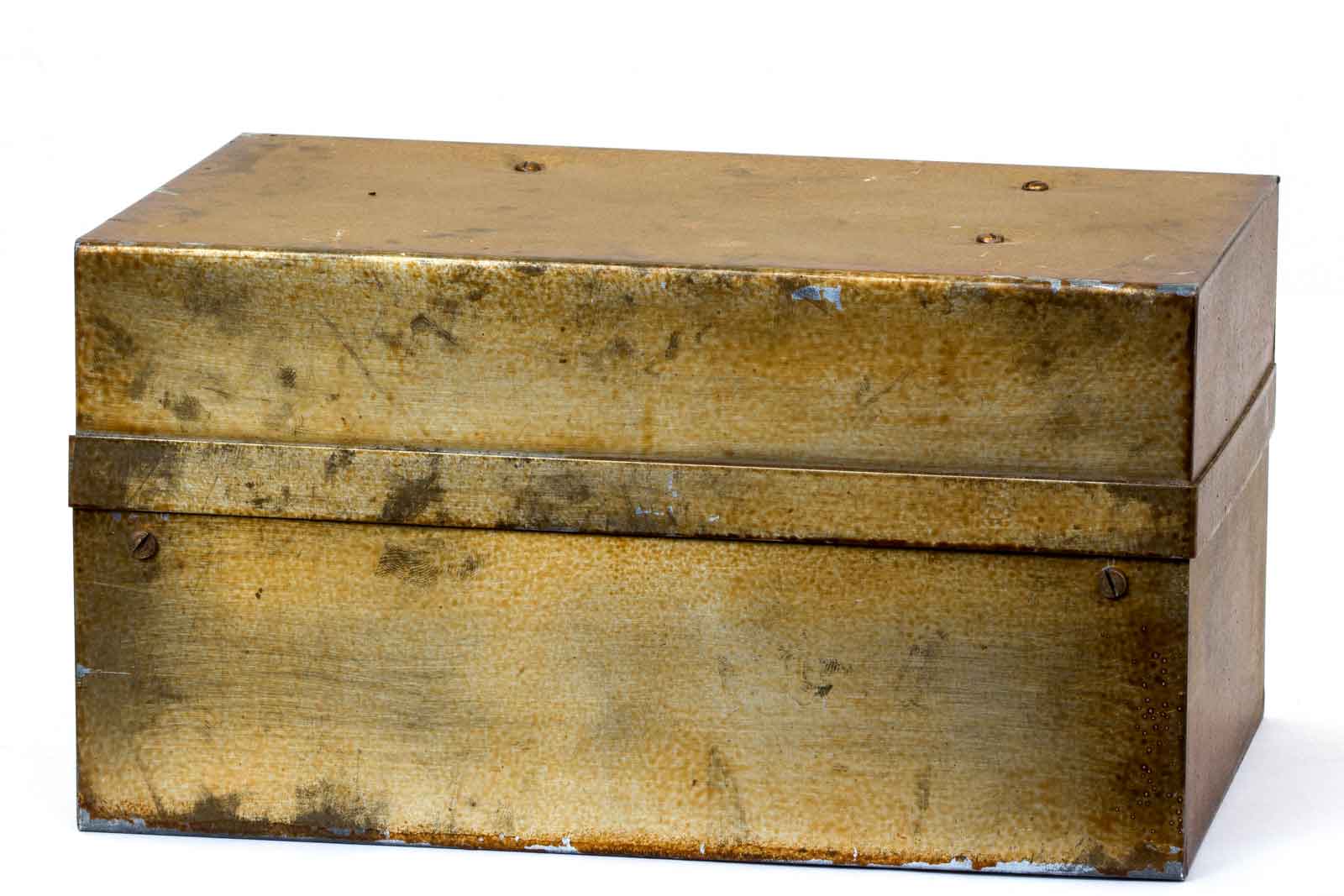

Dit is de kast in gesloten toestand.

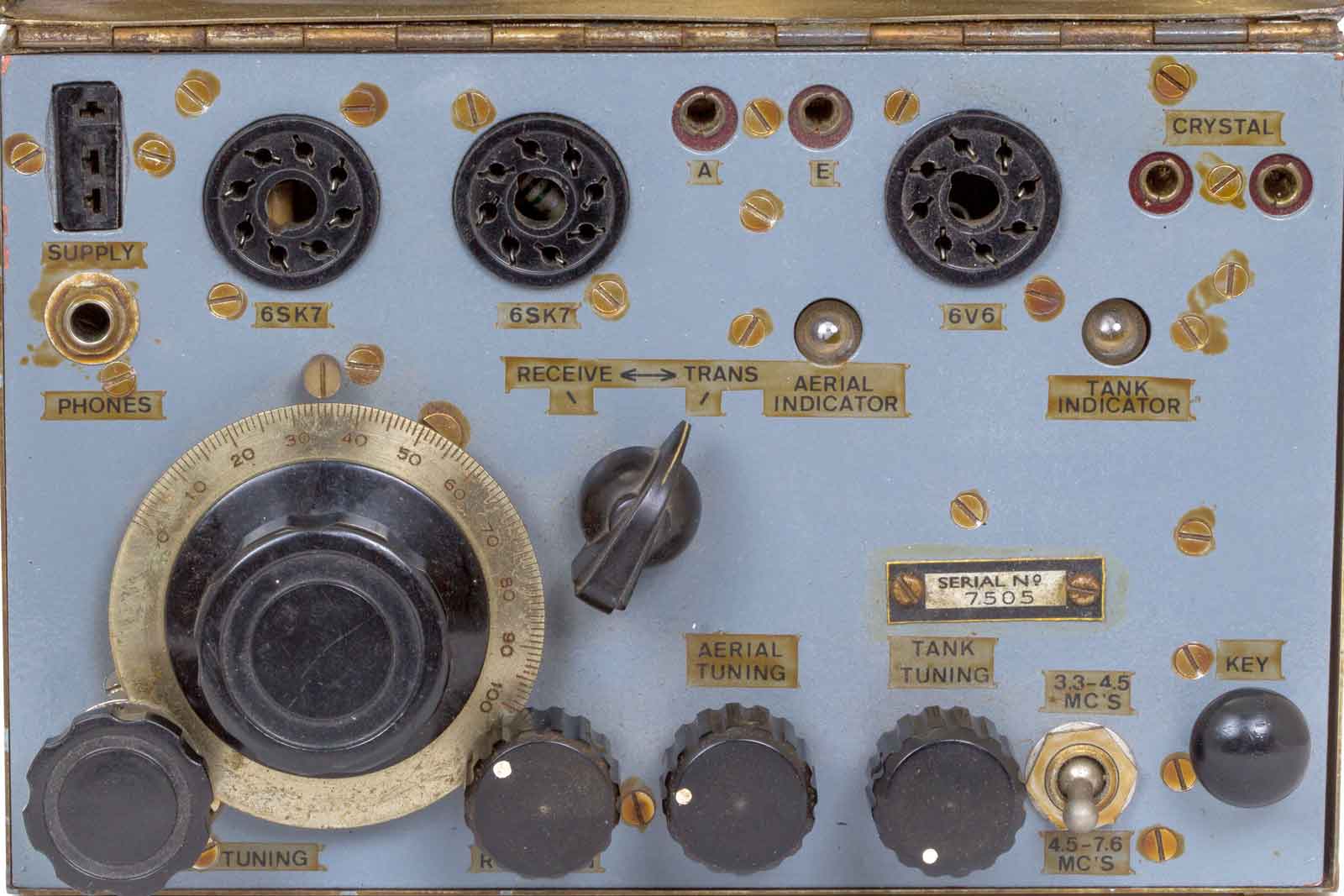

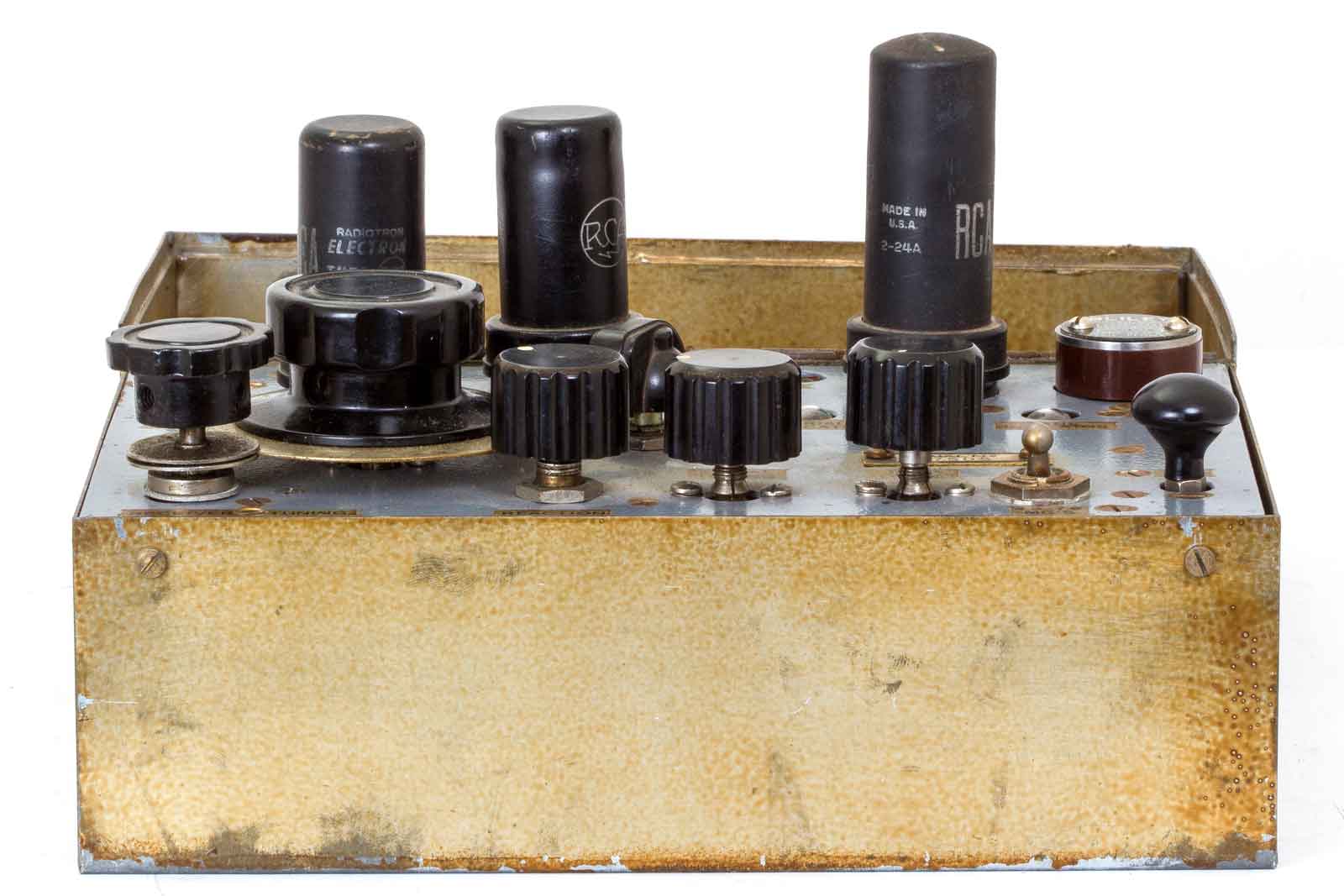

Het vooraanzicht.

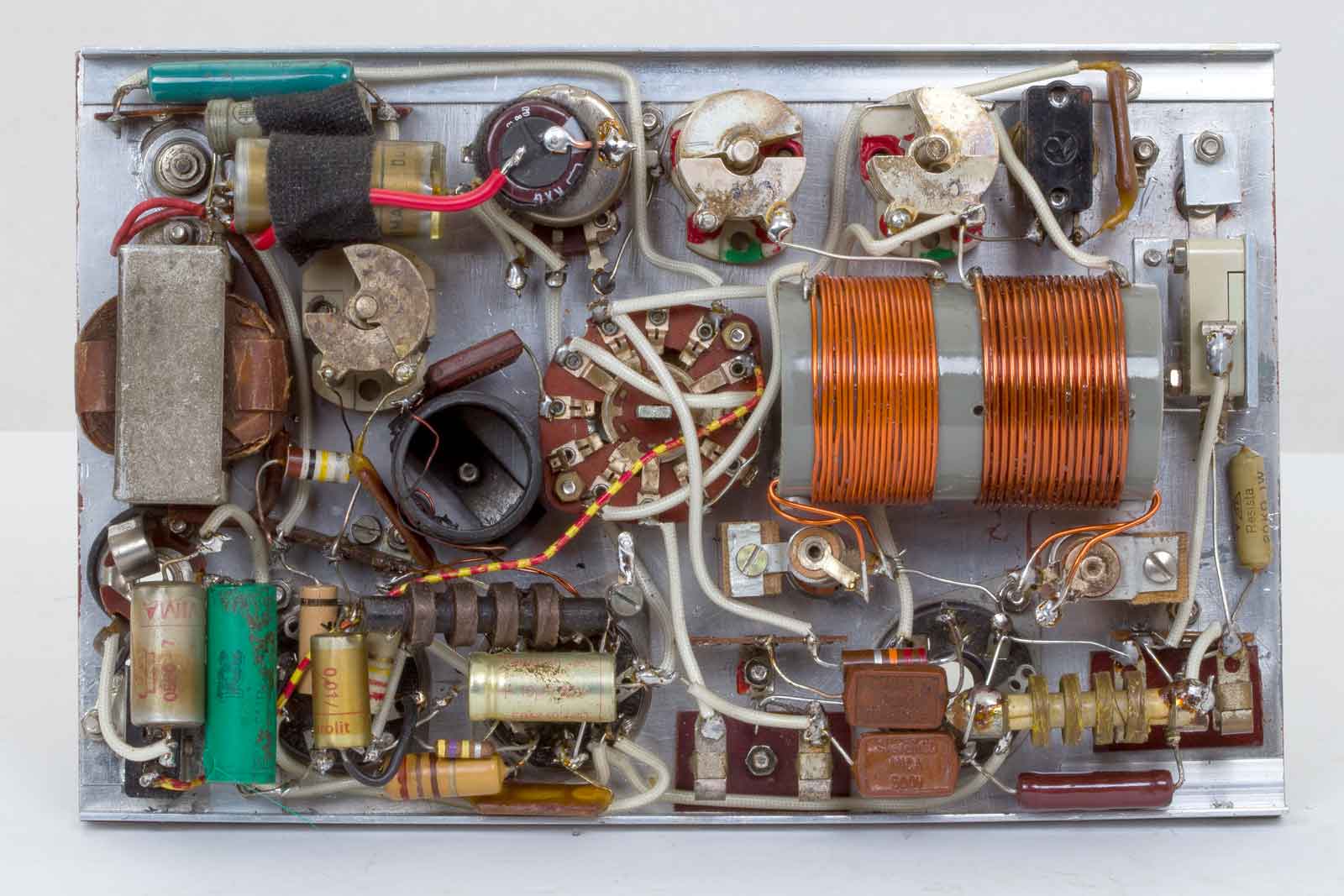

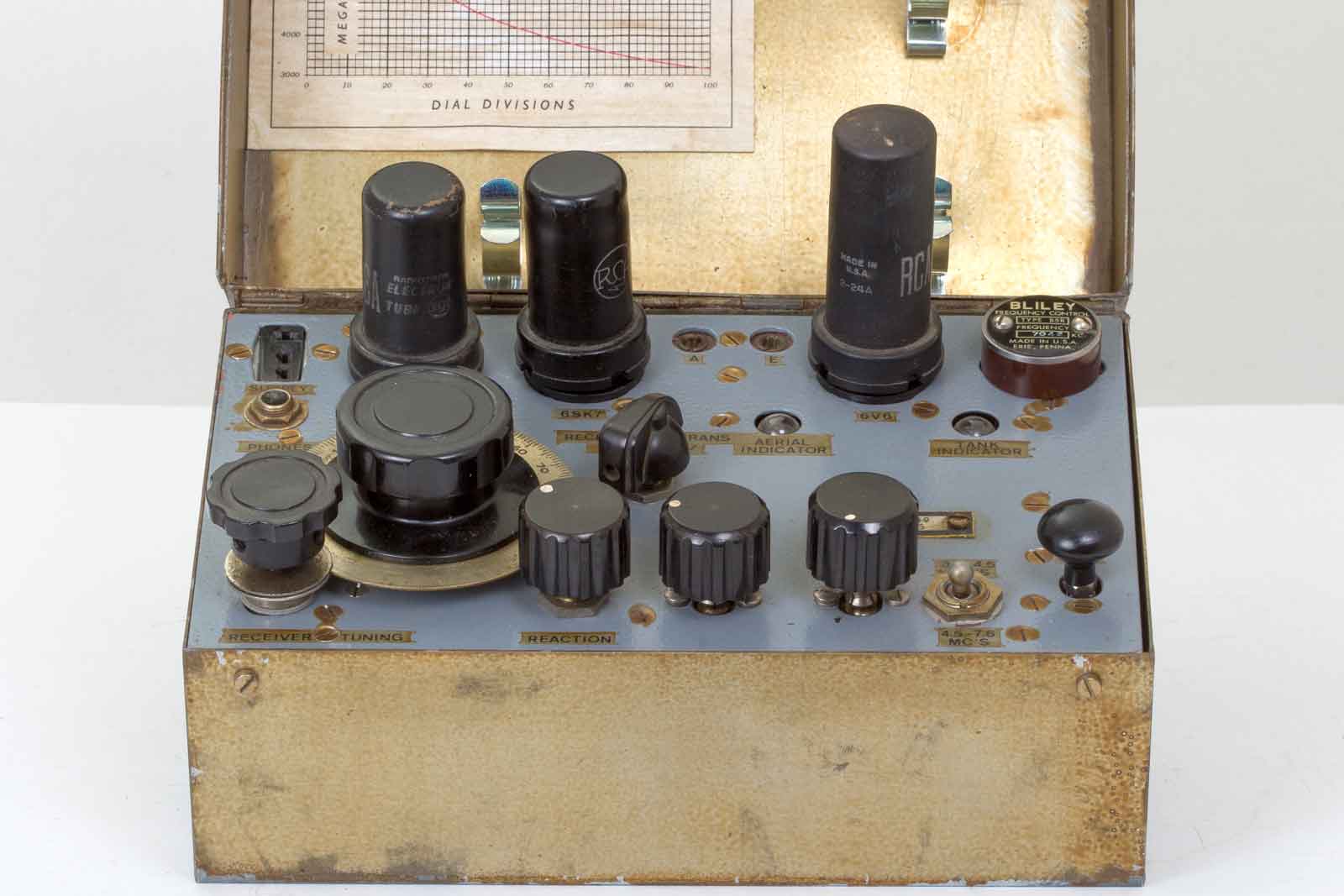

Het bovenaanzicht met de verschillende onderdelen.

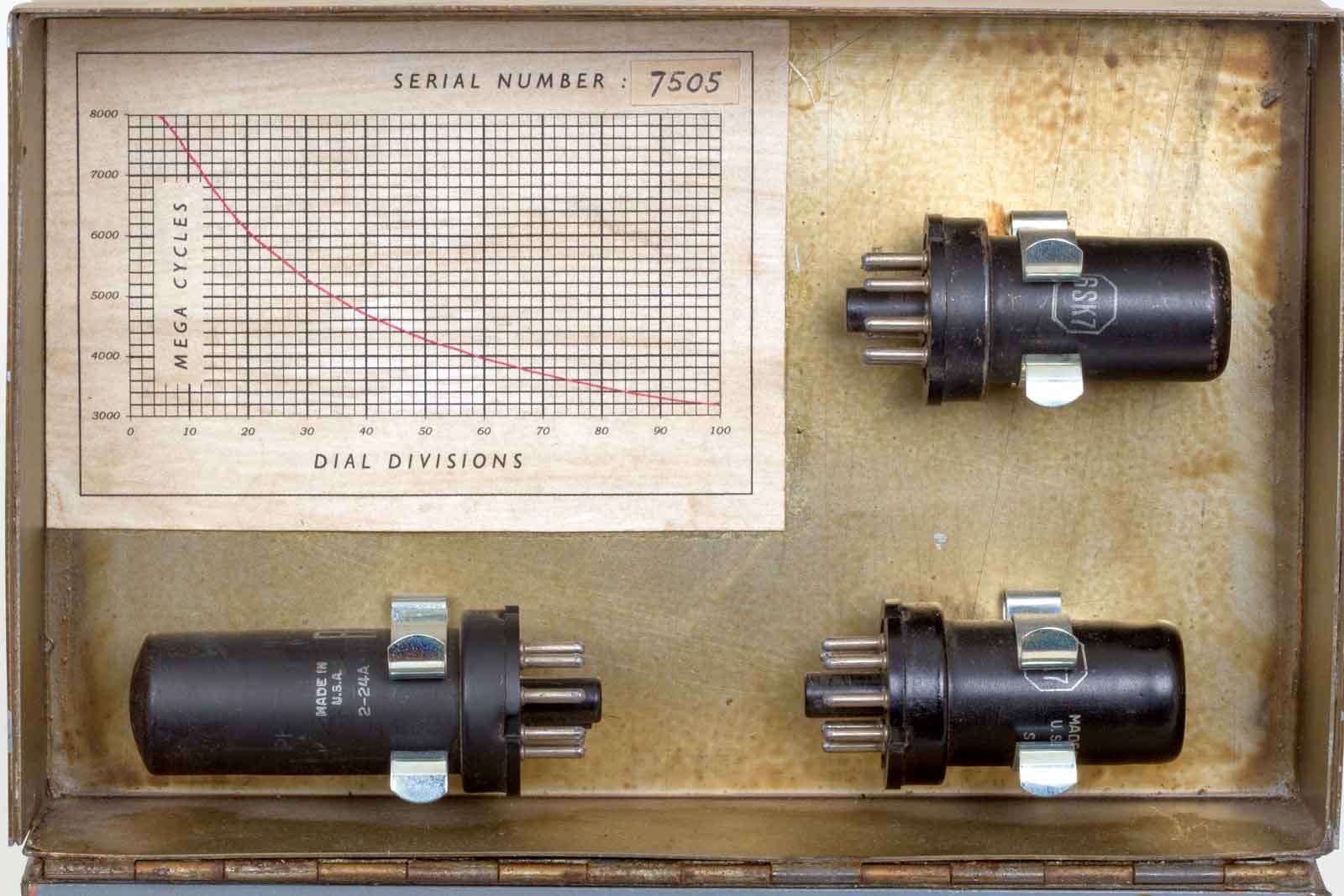

De deksel met de ijk-kromme voor de afstemming van de ontvanger.

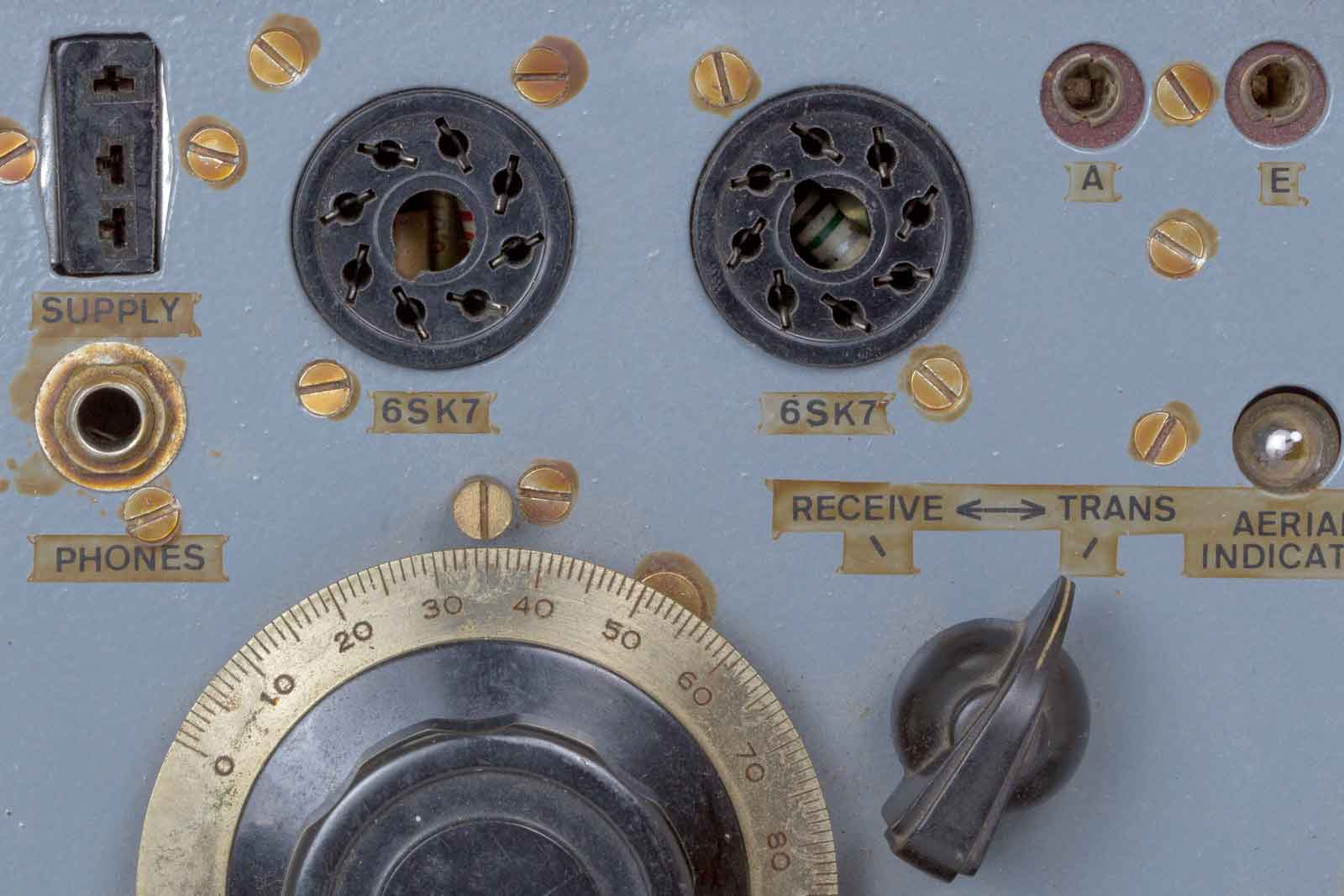

Links boven de voedingsplug, levensgevaarlijk!!! De stekker die van het voedingsapparaat komt heeft onafgeschermde contacten.........

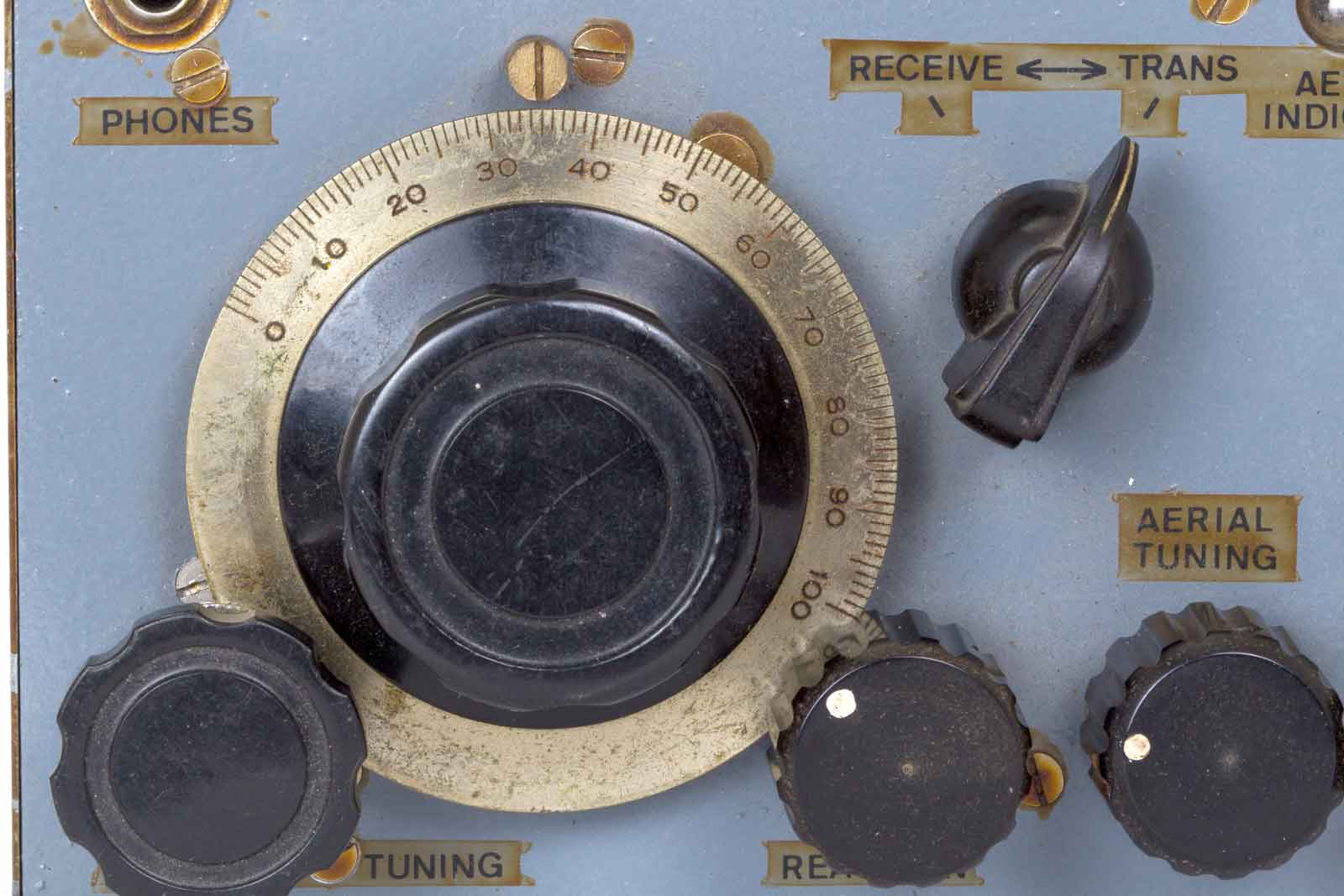

Dit is de afstemknop met vertraging, met het vrij grote bereik van de ontvanger is, ook met de vertraging, een redelijk "fingerspitzengefühl" vereist.

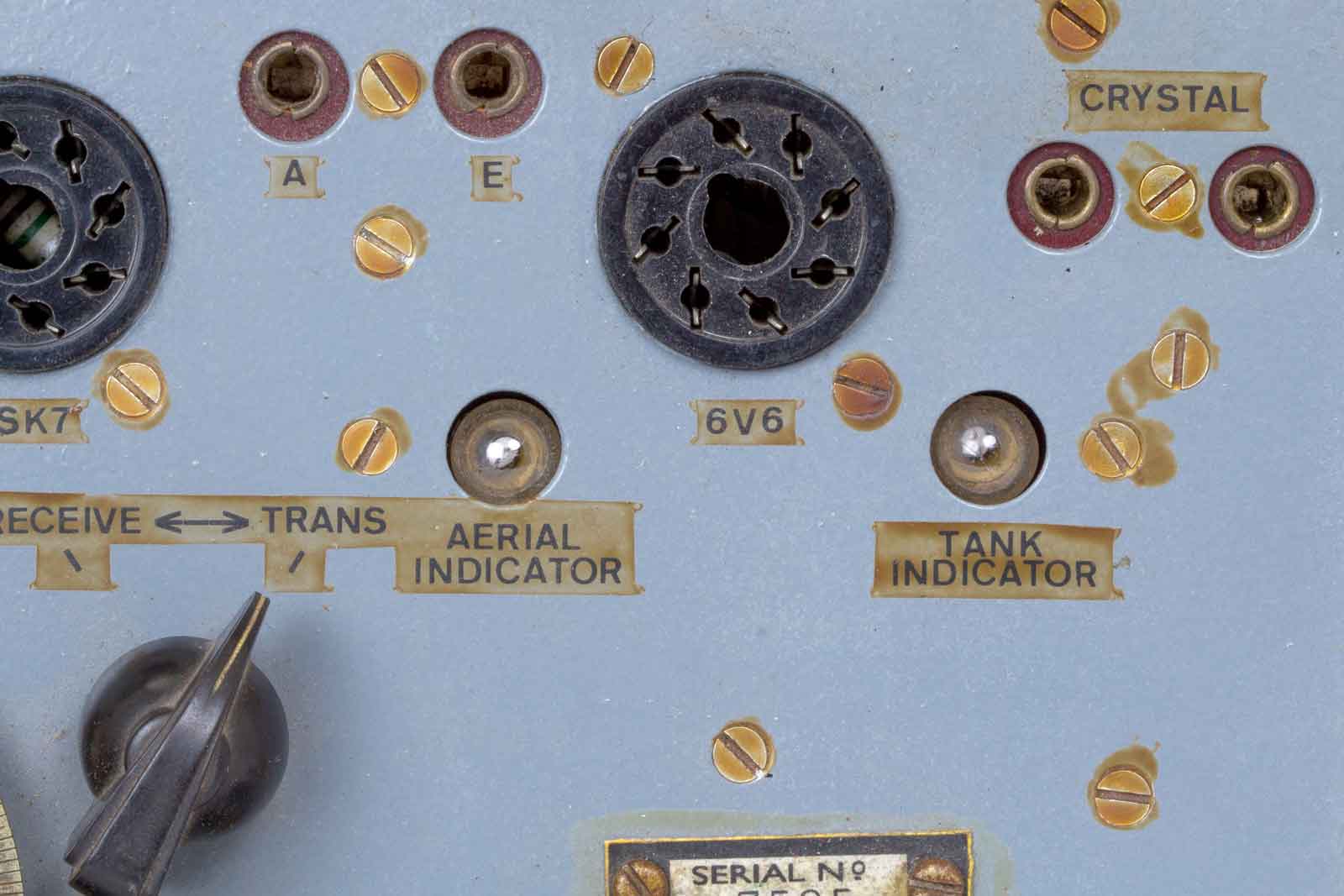

Hier zijn de beide afstemhulpen te zien, twee achterlichtlampjes.
De afstemming van de zender-tankkring. Keuzeschakelaar voor de twee bereiken. En natuurlijk de knop van de seinsleutel.

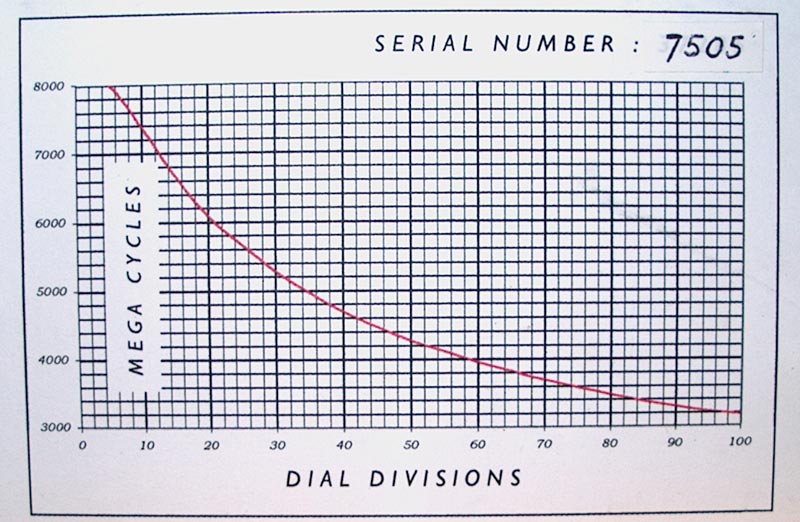

Nogmaals de ijk-kromme, het bereik loopt van ca. 3000kHz tot bijna 8000kHz.

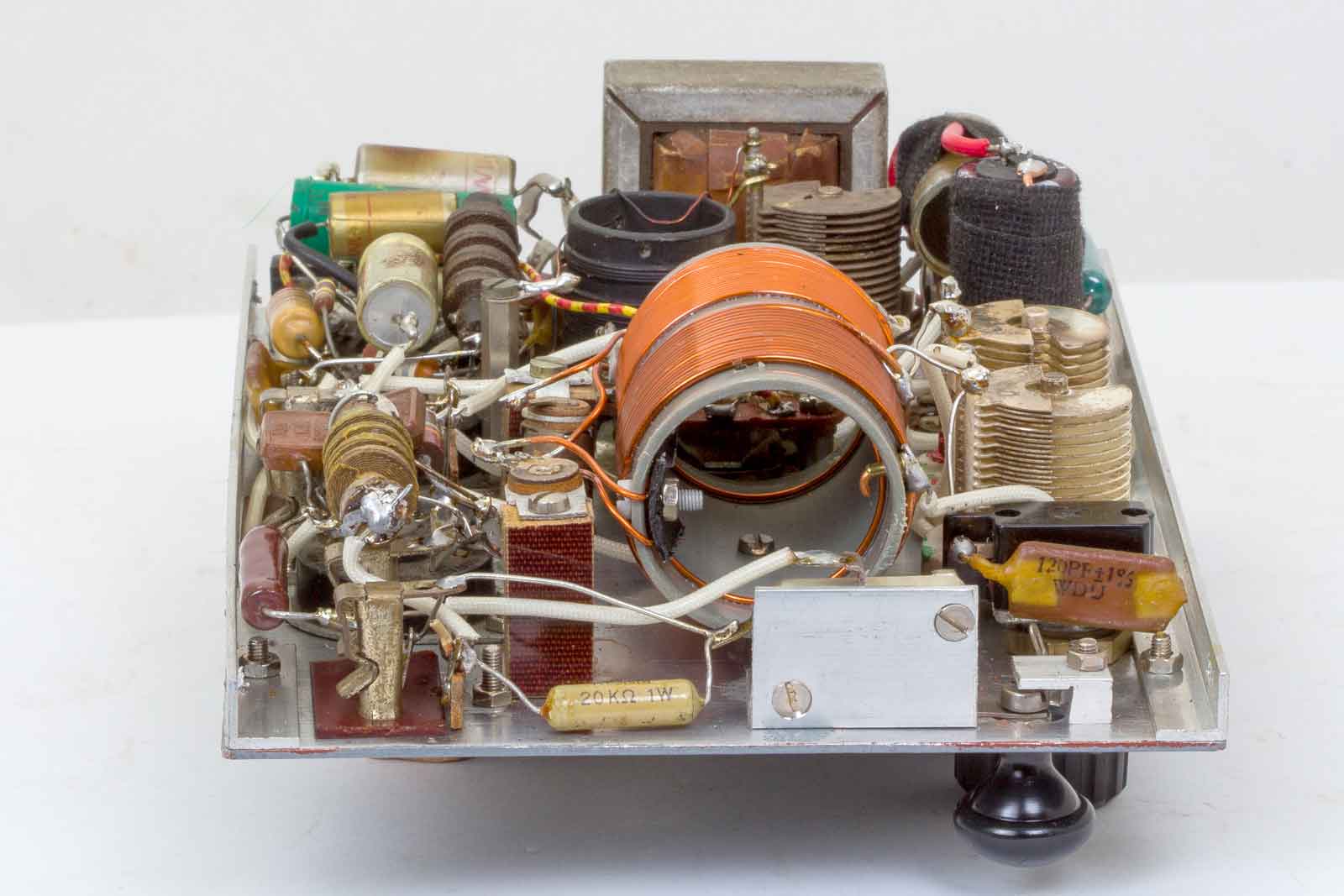

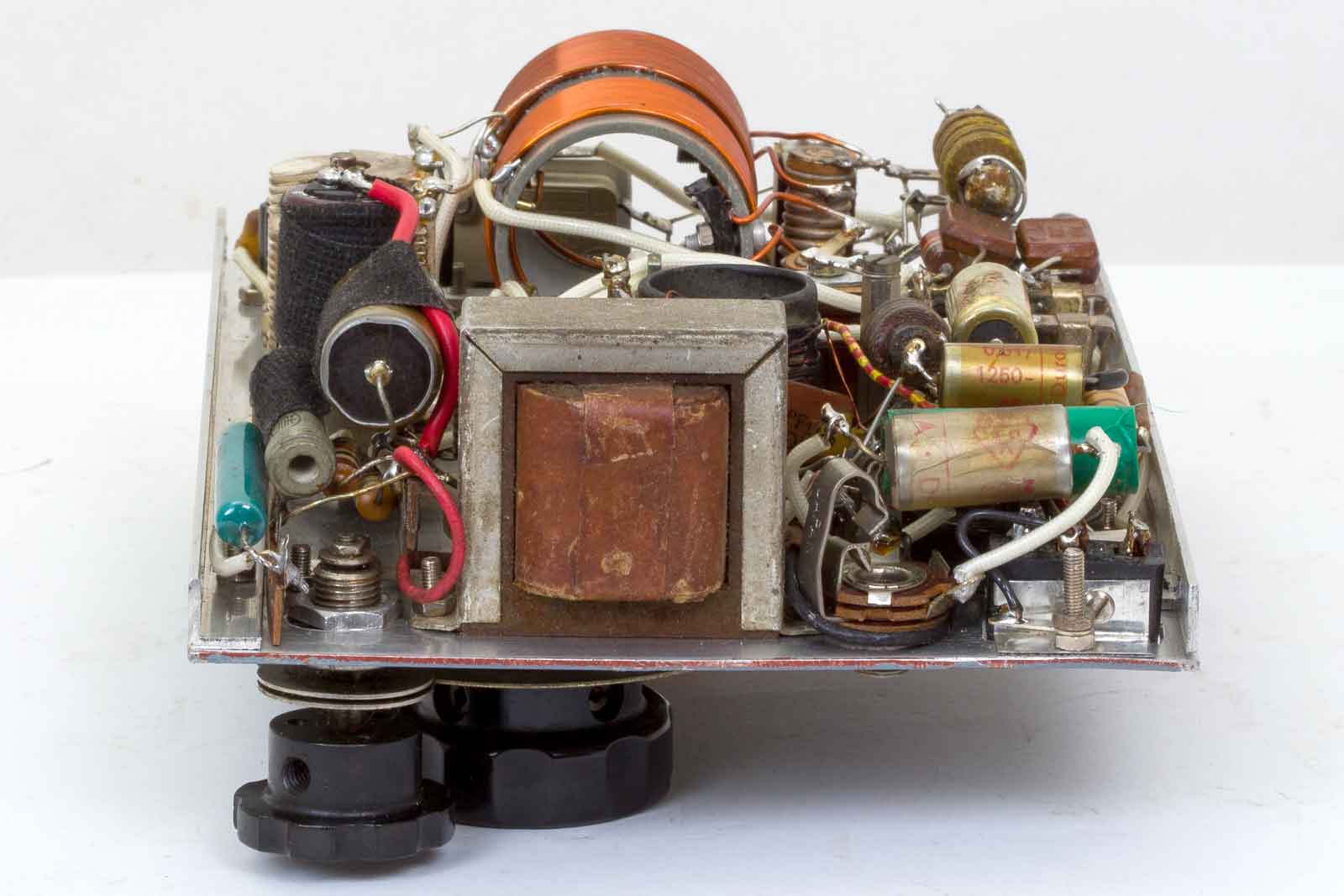

Het binnenwerk.

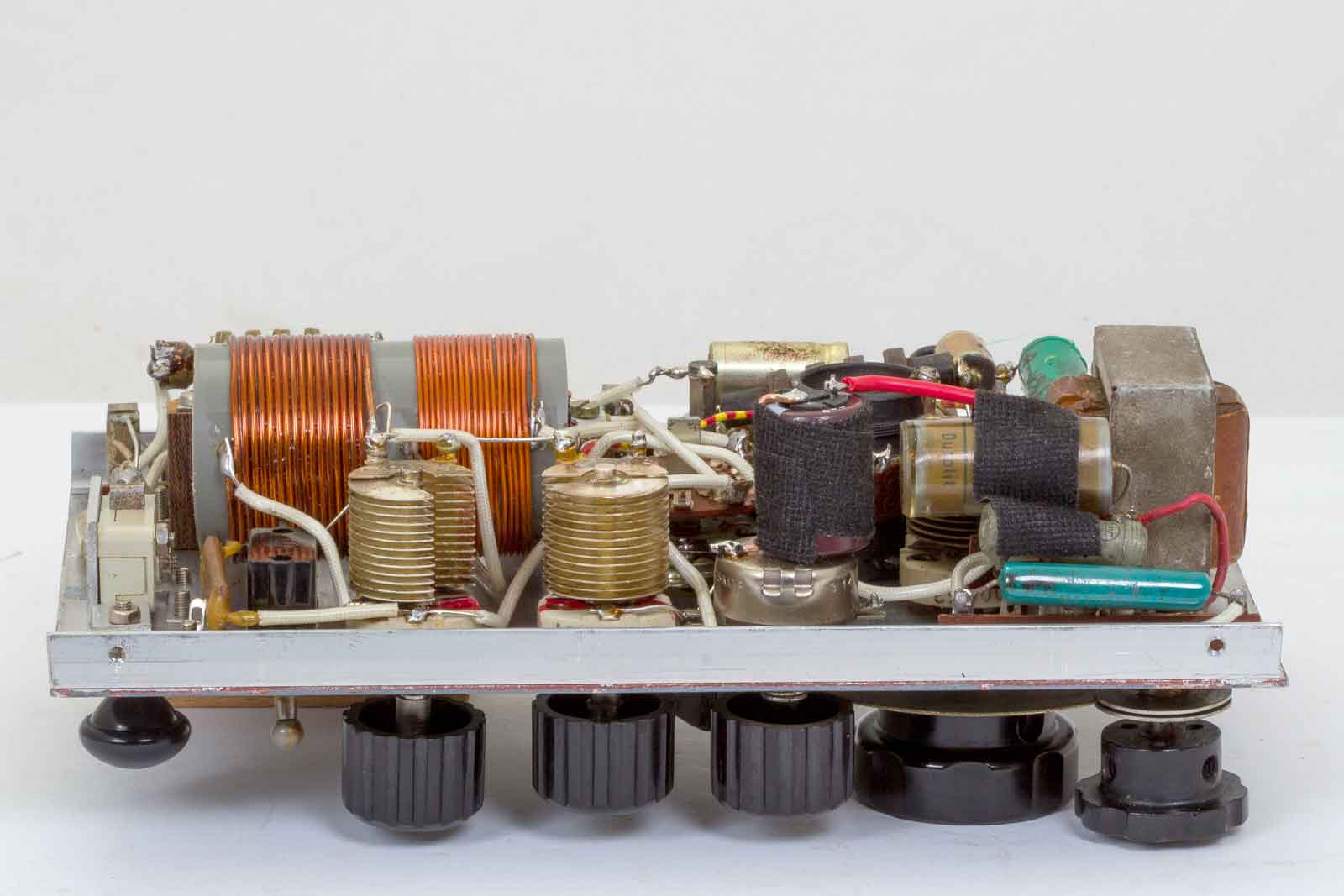

De smoorspoel in de LF-trap, daarboven de ontvangst-spoel.
Hier een opname van de seinsleutel die van een microswitch gemaakt is.

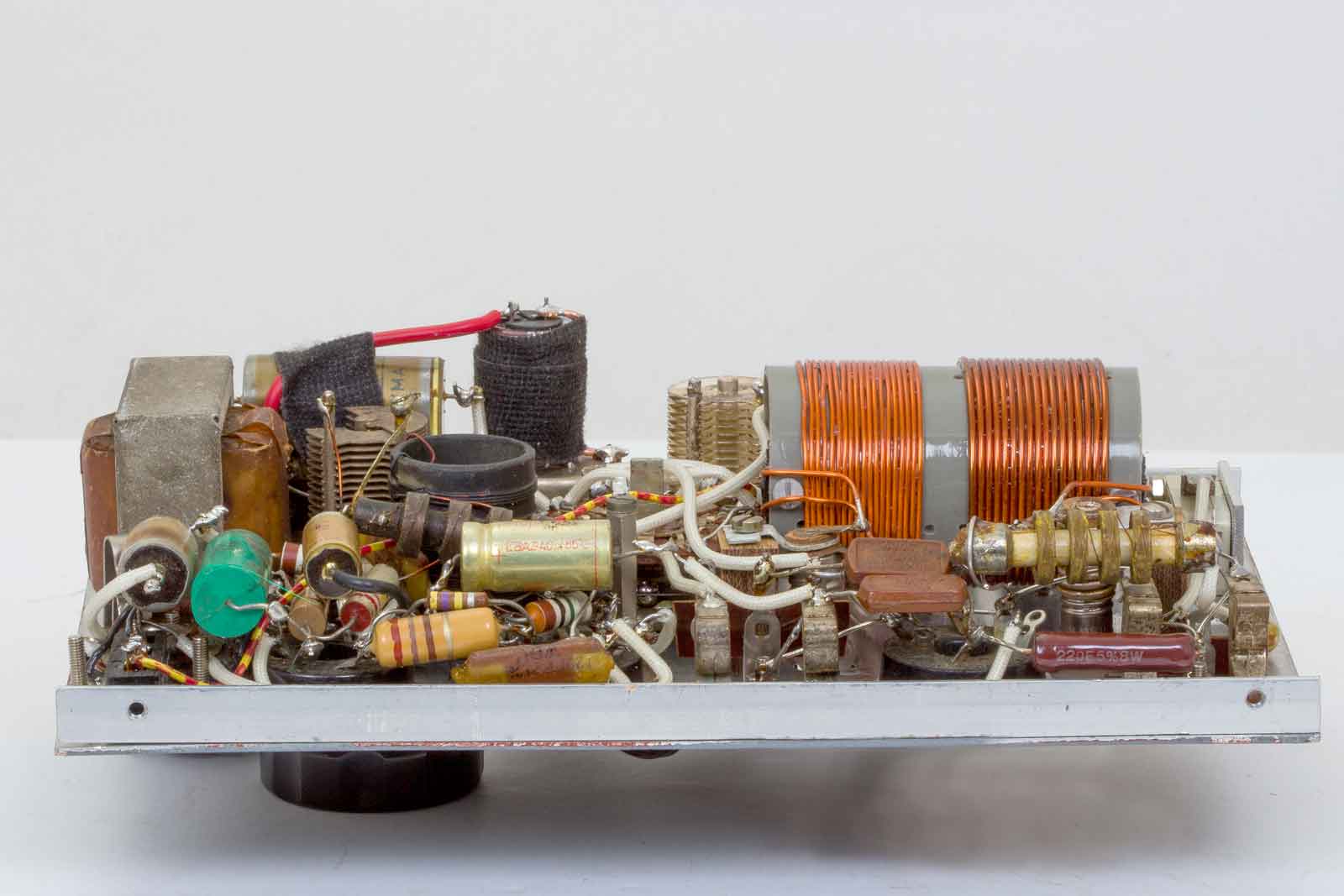

Rechts de tankkring.
De beide afstem-C's voor de tankkring. Verder de potmeter voor de terugkoppeling van de ontvanger.

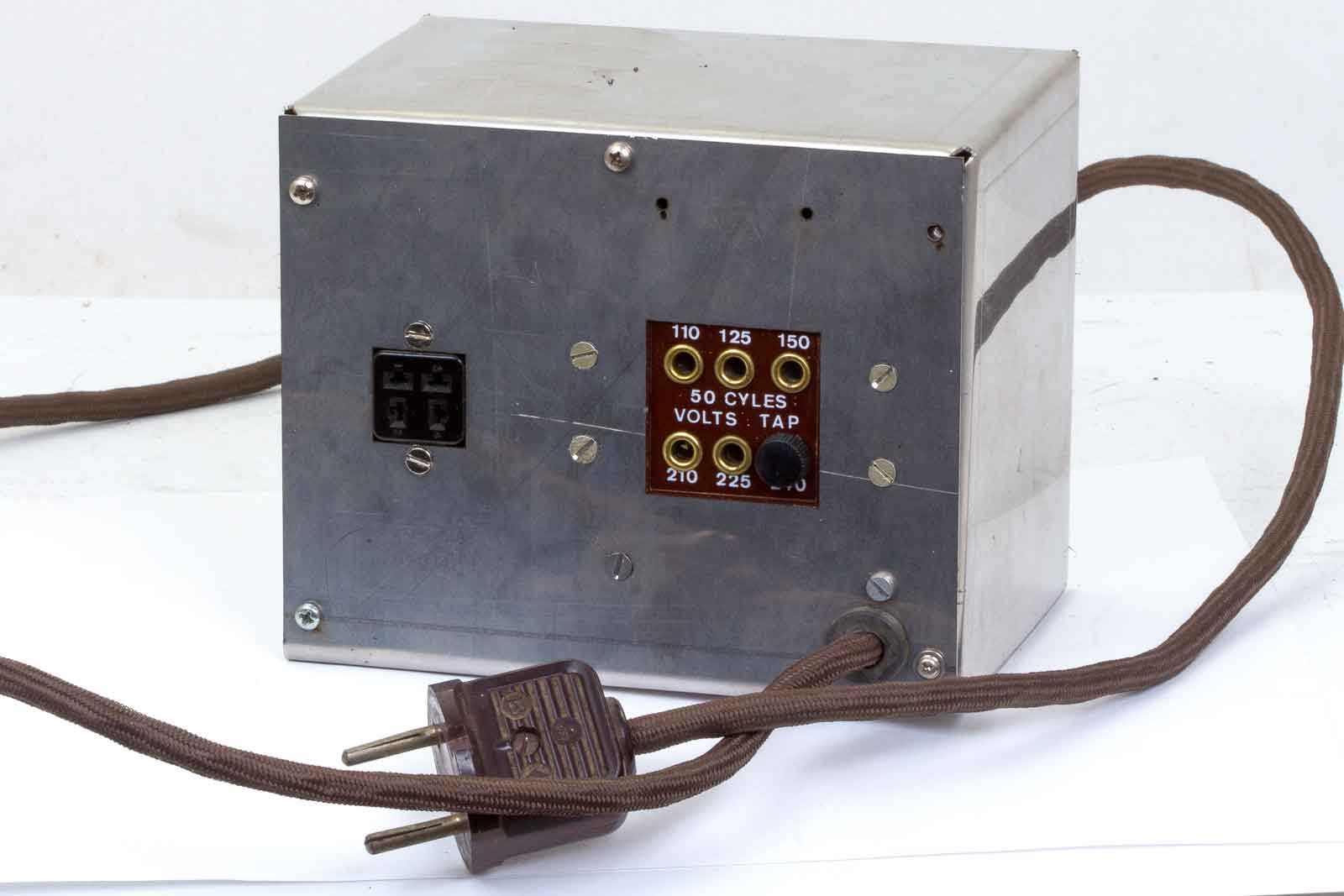

De voedingsunit is op de juiste zelftappers na klaar.
De frontplaat is nu ook voorzien van een serienummer.

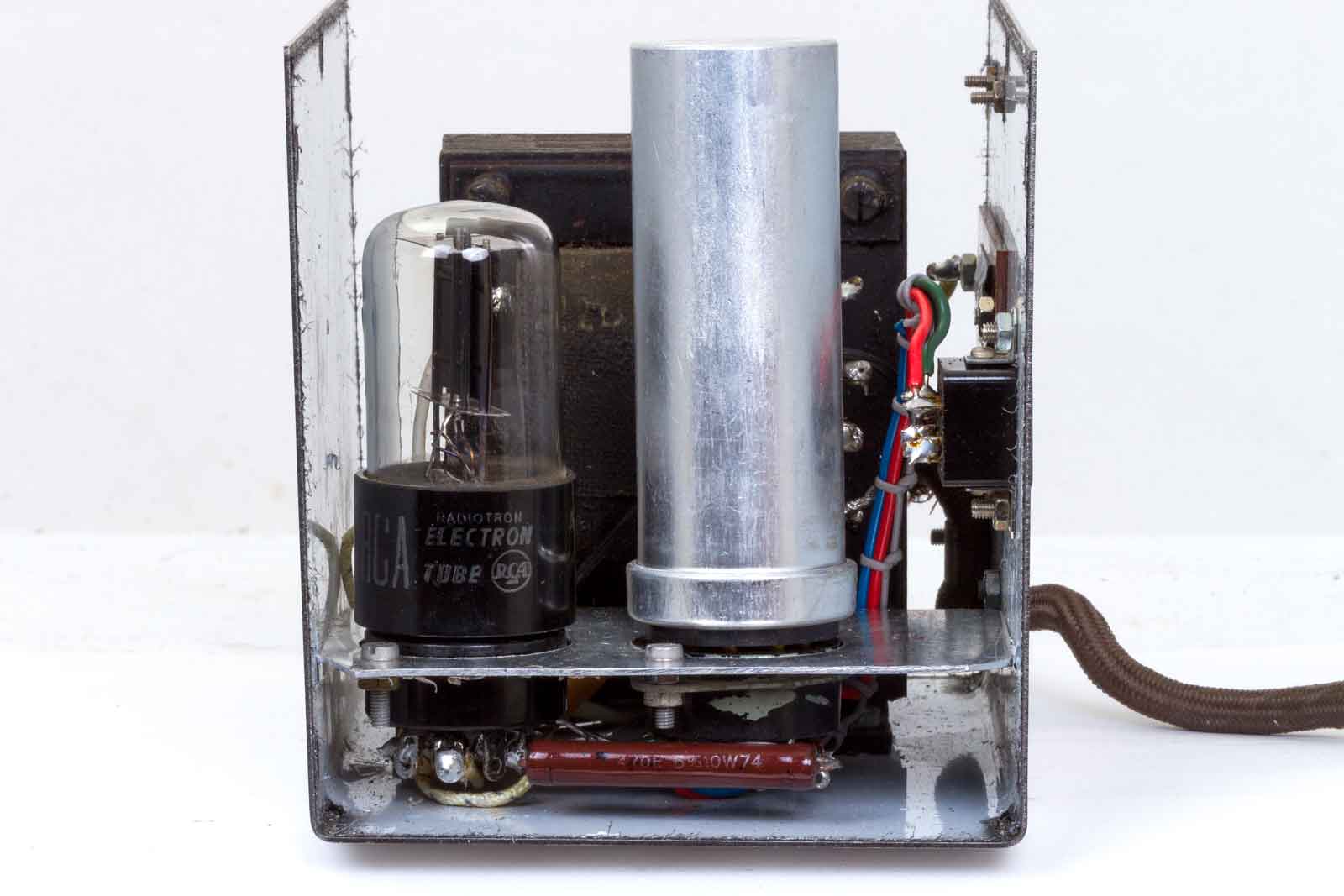

De 6X5 met daarnaast een elco.

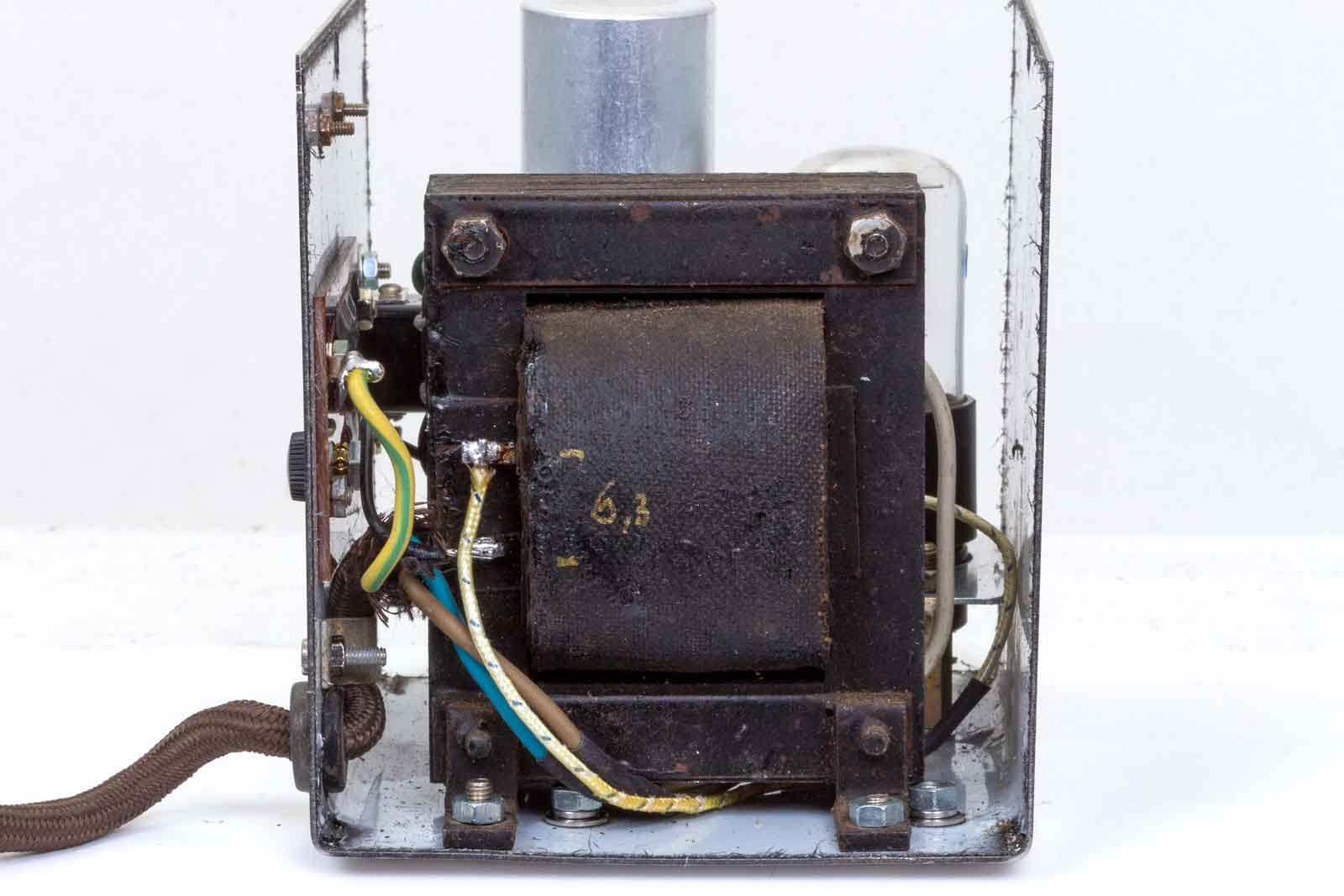

Een blik op de Philipstrafo.

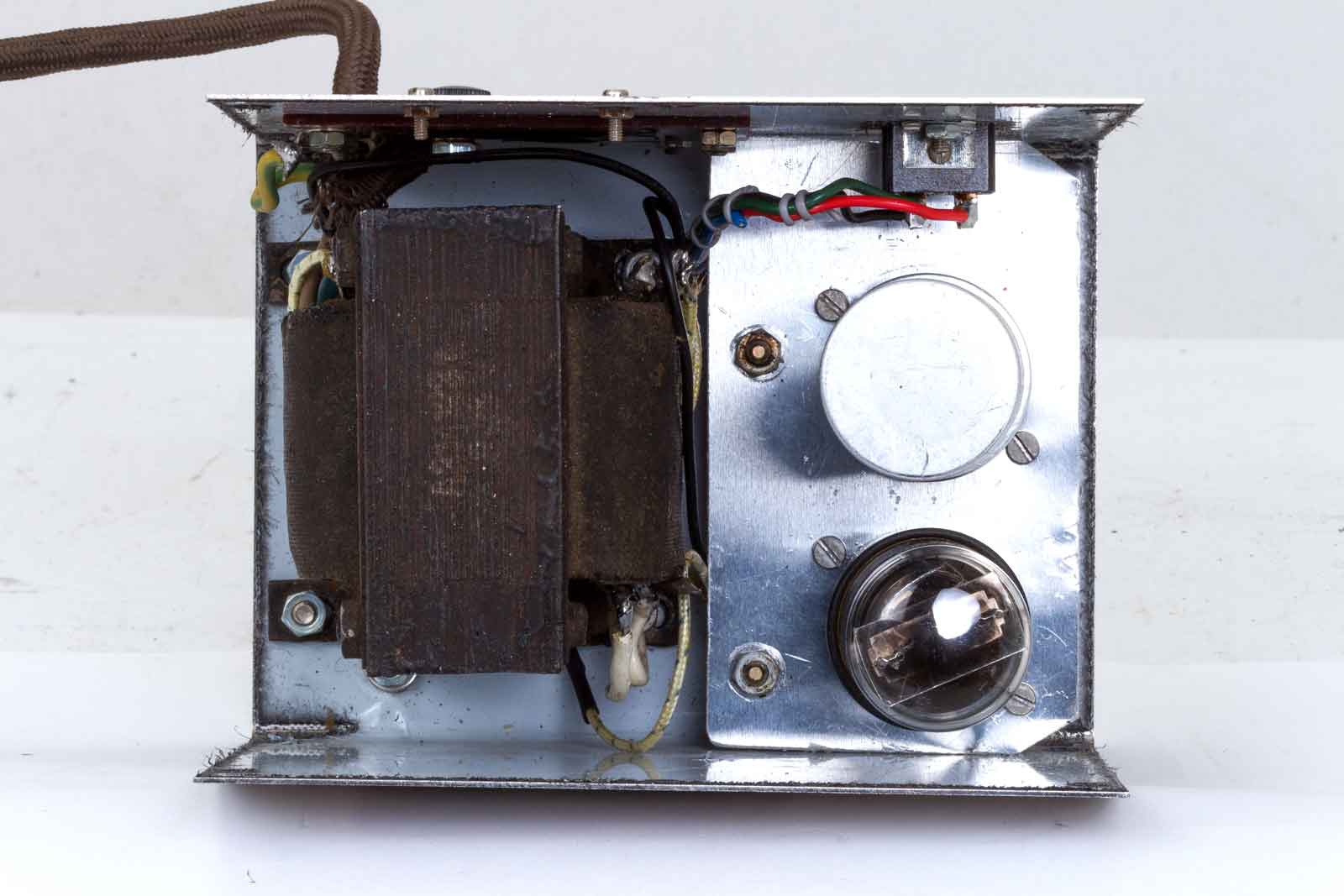

De opstelling van boven gezien.

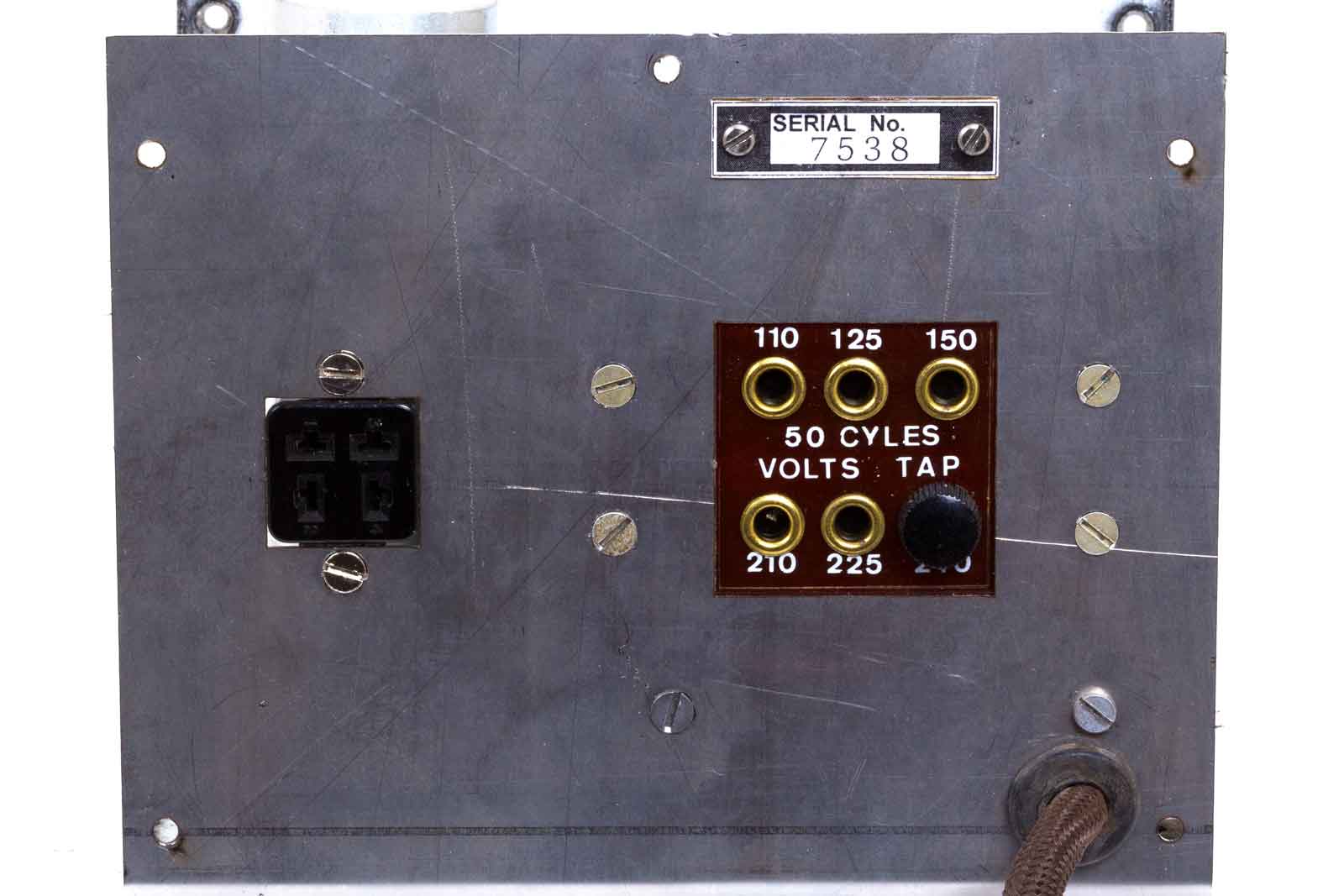

Het was nog een hele onderneming deze unit te maken, het huis, van RVS, kreeg ik van Erik Middag. De rest, zoals de trafo, elco, 6X5-gelijkrichter kwamen uit de uitgebreide voorraad. Maar het paneeltje met de voedingsspannings-keuze was nogal wat werk. De linker, vierpolige plug lag nog ergens, zelfs het kabeldeel is er.
Voor het geval U meer wilt weten over de "Paraset", klik op deze link van IK0MOZ
