De receiver MCR1.
MCR staat voor Miniature Communication Receiver.
De fotos zijn niet door mij gemaakt, maar stonden op Ebay. Aangezien ze daar binnen een bepaalde tijd afgehaald worden en ik dan geen kans meer heb ze echt te fotograferen, heb ik ze gecopieerd. De geboden prijs voor de set was ook dusdanig hoog, dat ik bij aanschaf ervan gelijk een echtscheidingsaanvraag krijg.
De ontvanger werd voor de Special Operations Executive gemaakt en door het Engelse leger voor speciale opdrachten gebruikt. Er zijn meer dan 30.000 exemplaren geproduceerd en er zijn duizenden
boven Frankrijk gedropt, waar zijn ze gebleven??
De afzonderlijke delen, de ontvanger, de voeding en spoelsets ed. hebben een zodanige afmeting dat ze in biscuit-bussen passen.
In 1943 werden de eerste ontvangers
ingezet.
Het is een kleine super voor AM R/T en CW. De middenfrequentie is 1730 kHz.
Frequentiebereik;
| Coilunit Range | Freq van | tot | MHz |
1 |
0,15 |
- |
1,6 |
2 |
2,5 |
- |
4,5 |
3 |
4,5 |
- |
8,0 |
4 |
8,0 |
- |
15,0 |
Buizenbezetting:
| Functie | Type |
| Mixer | 1R5 |
| Local Oscillator | 1T4 |
| IF amplifier | 1T4 |
| Detector | 1T4 |
| AF amplifier | 1T4 |
Het geheel kan worden gevoed met een batterij van 7,5 en 90 Volt of AC/DC power pack Type 36/I
De antenne heeft een lengte van 10 meter.
Voor meer gedetailleerde gegevens, zie het boek "Wireless for the Warrior" Volume 4, Clandestien Radio van Louis Meulstee. (ISBN.: 0952063360)
Klik HIER voor meer informatie.

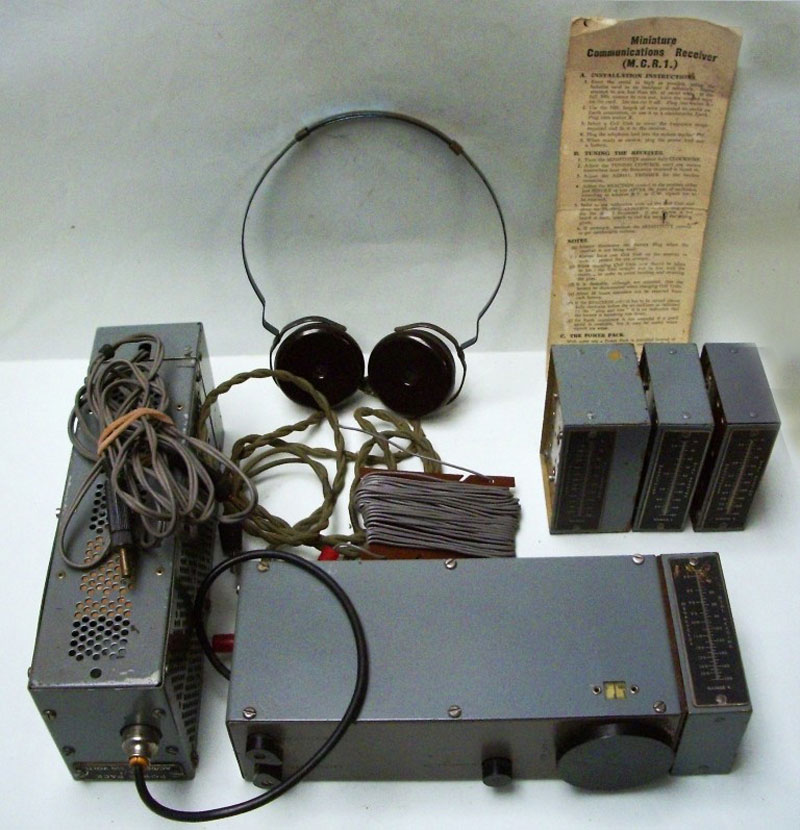

De complete set, links de PSU, voor de ontvanger, achter de antenne en de hoofdtelefoon, rechts de drie coil-units met daar achter instructiebladen.

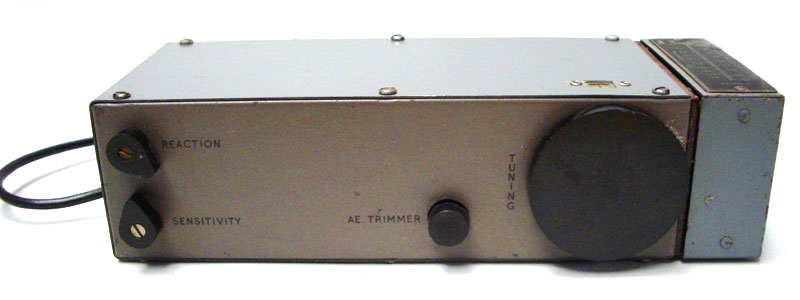

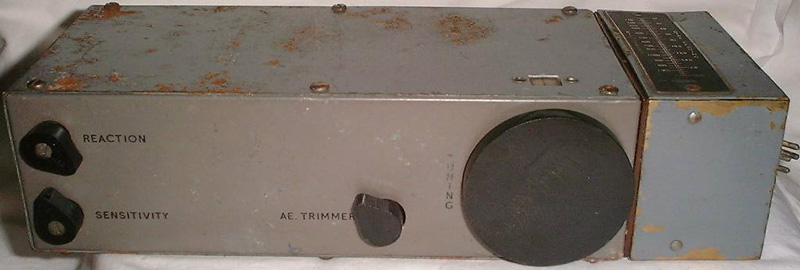

Het front van de ontvanger, geheel rechts de coilset. Hier onder nog een paar foto's van de ontvanger.

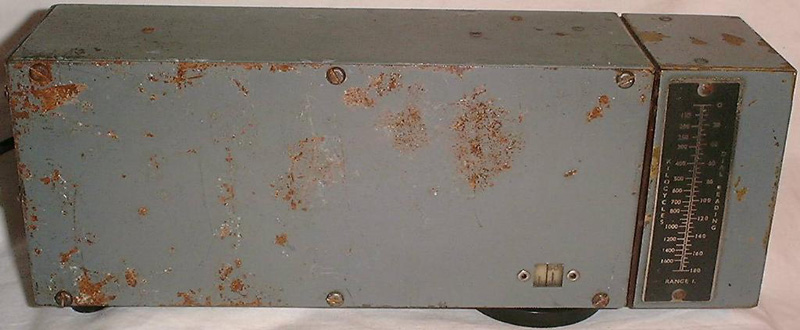

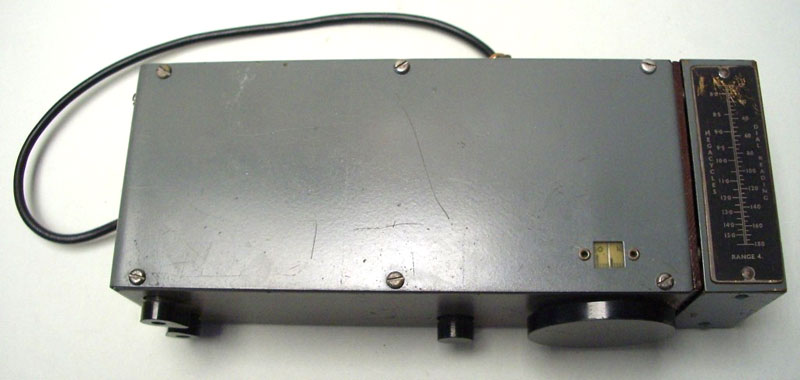

Bovenaanzicht met tuning-dial. De cijfers op de dial worden via het plaatje op de coilset vertaald naar de ontvangst-frequentie.

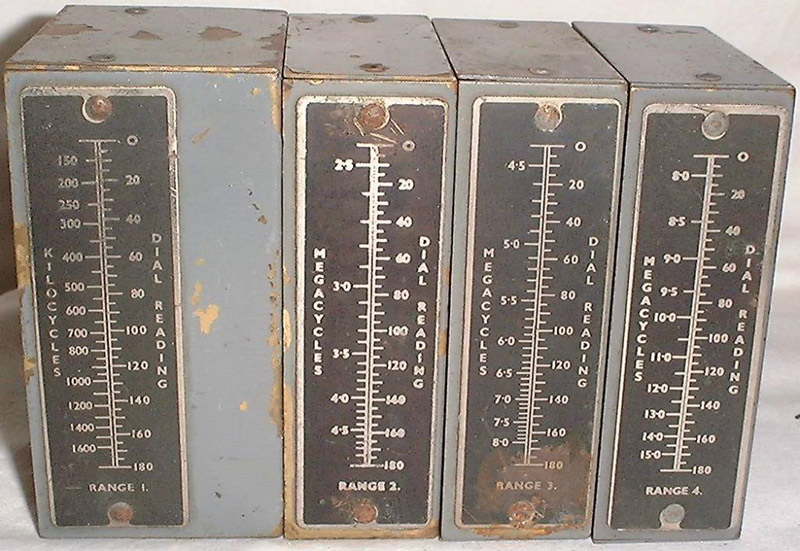

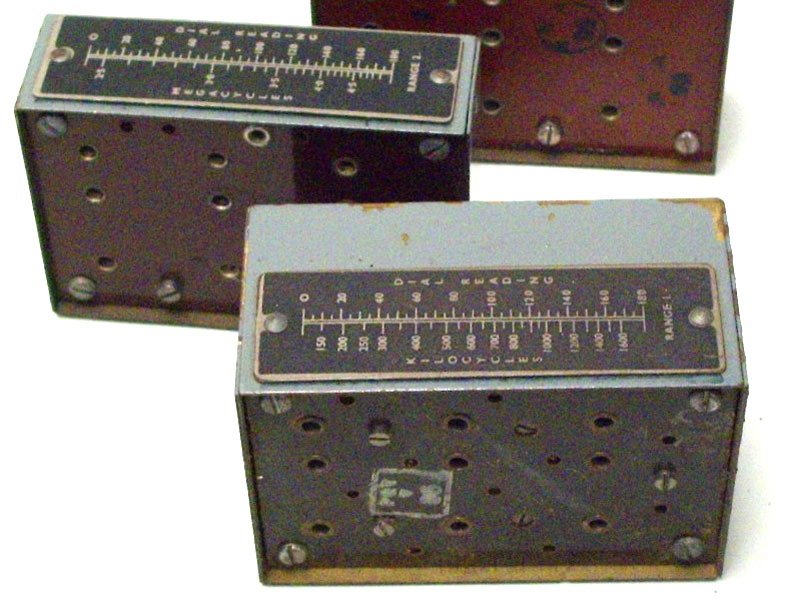

Een blik op de vier bijbehorende coilsets, de dialreading is van 0 tot 180 graden.

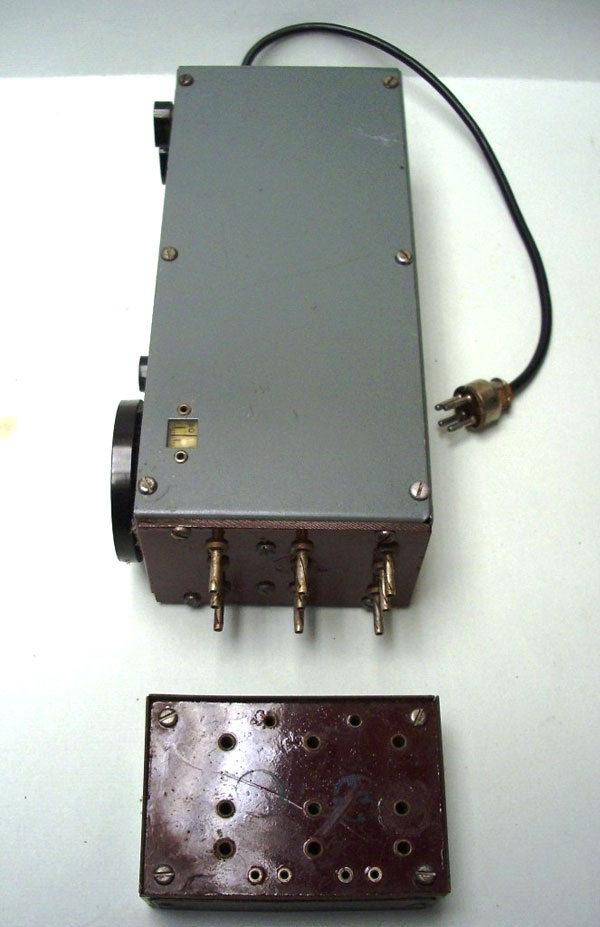

De aansluitingen van de ontvanger naar de coilset.

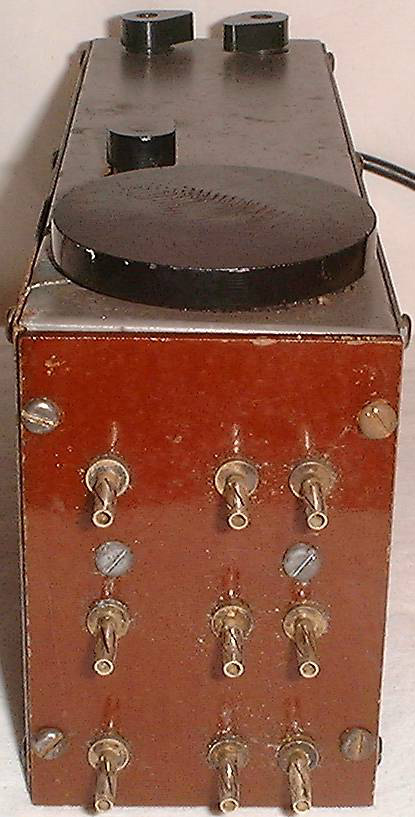

De aansluitbussen.

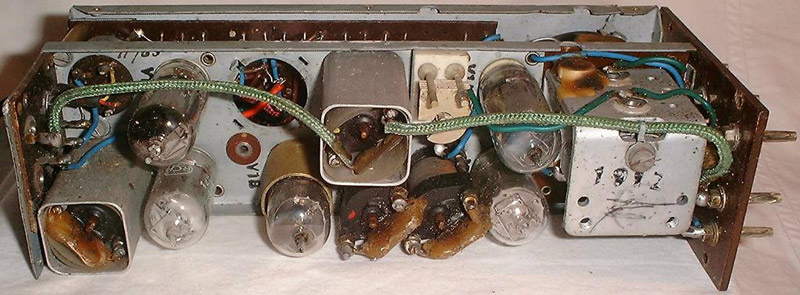

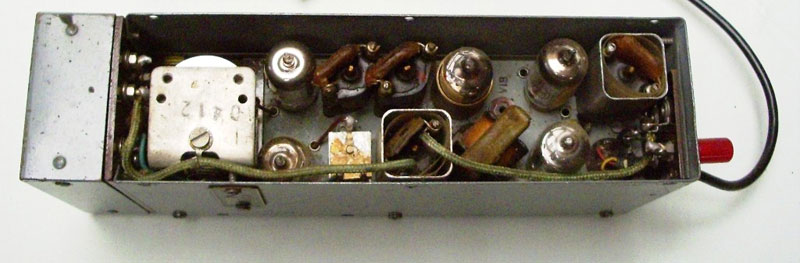

Het binnenwerk van de ontvanger.

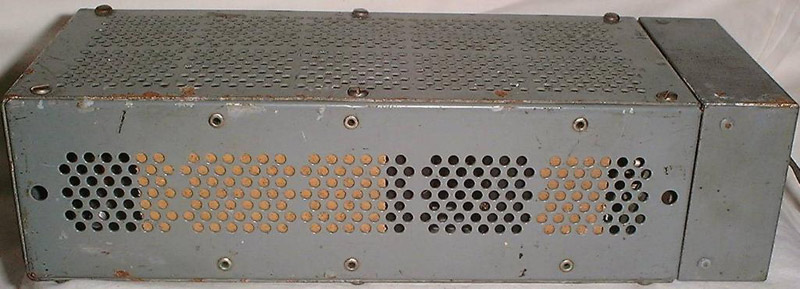

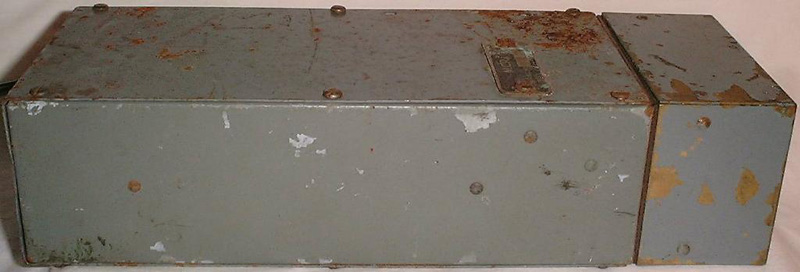

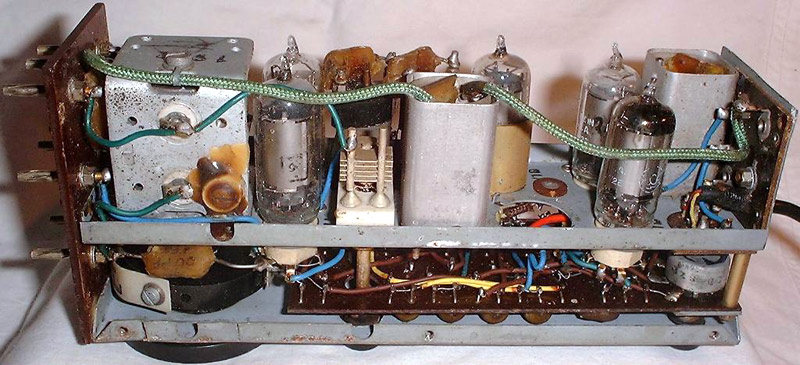

De rechterkant.

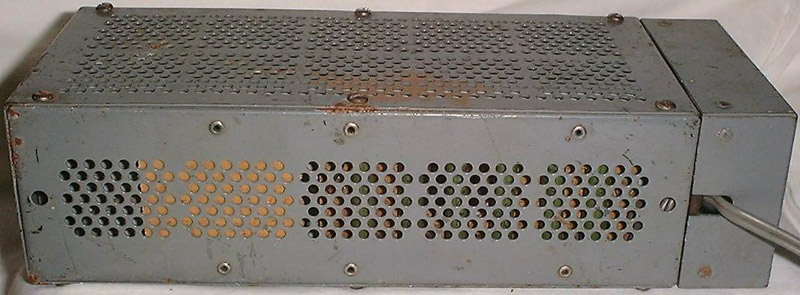

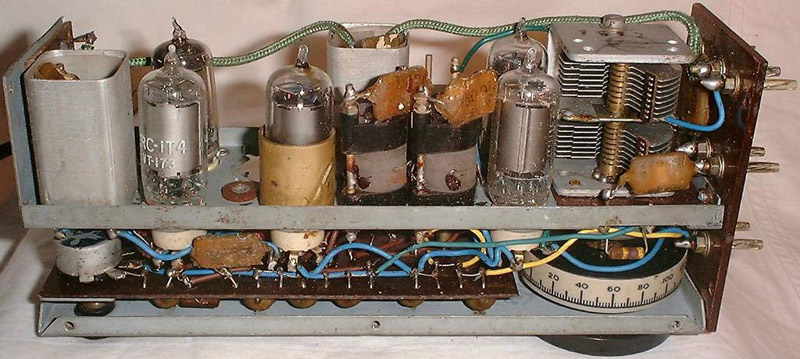

De linker kant.
Bovenaanzicht

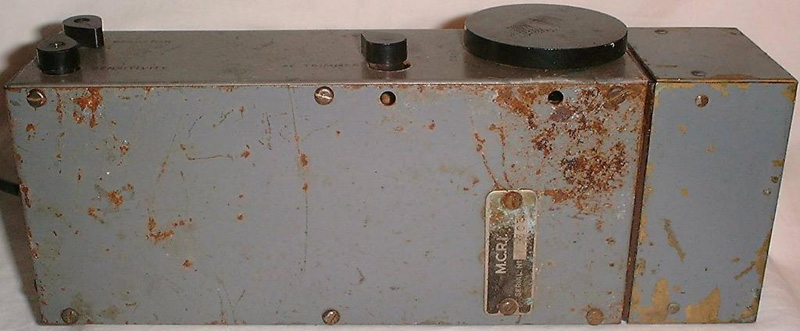

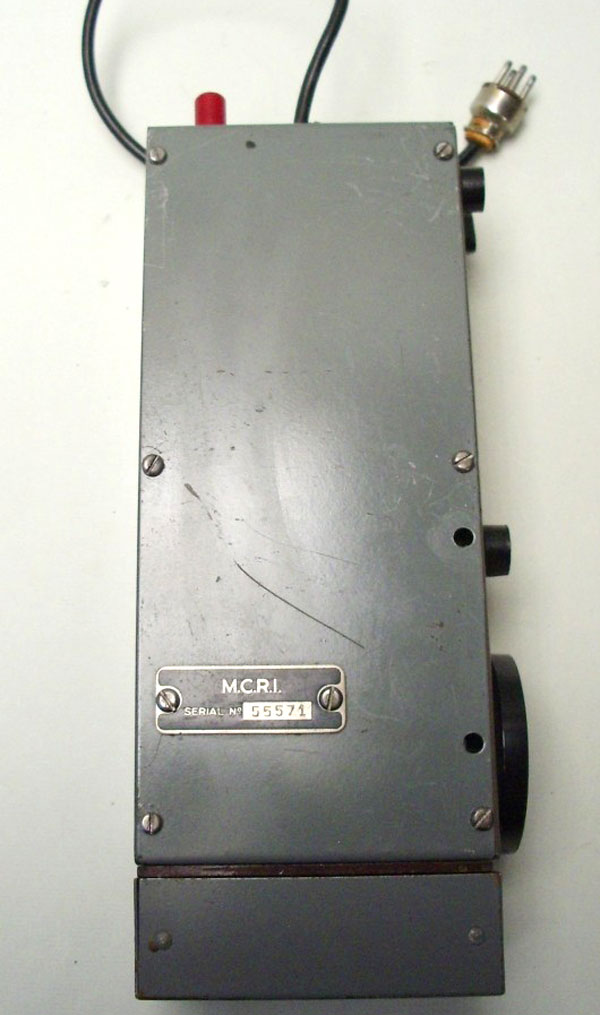

Typeplaatje.

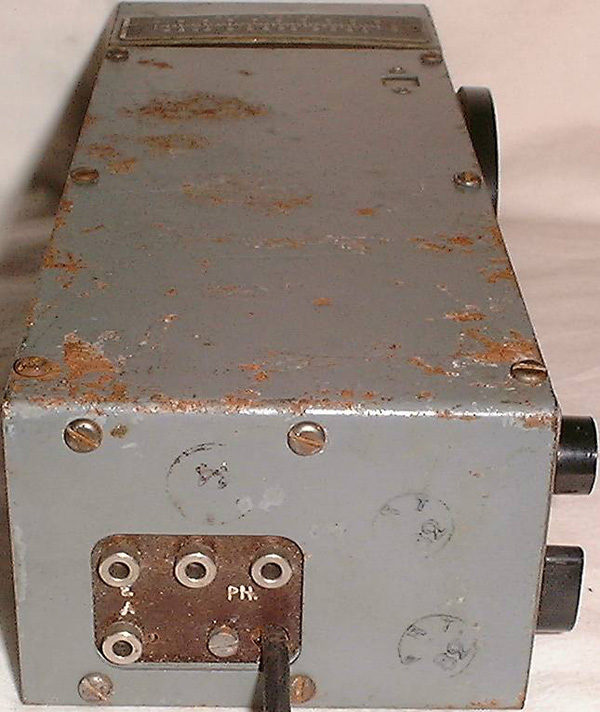

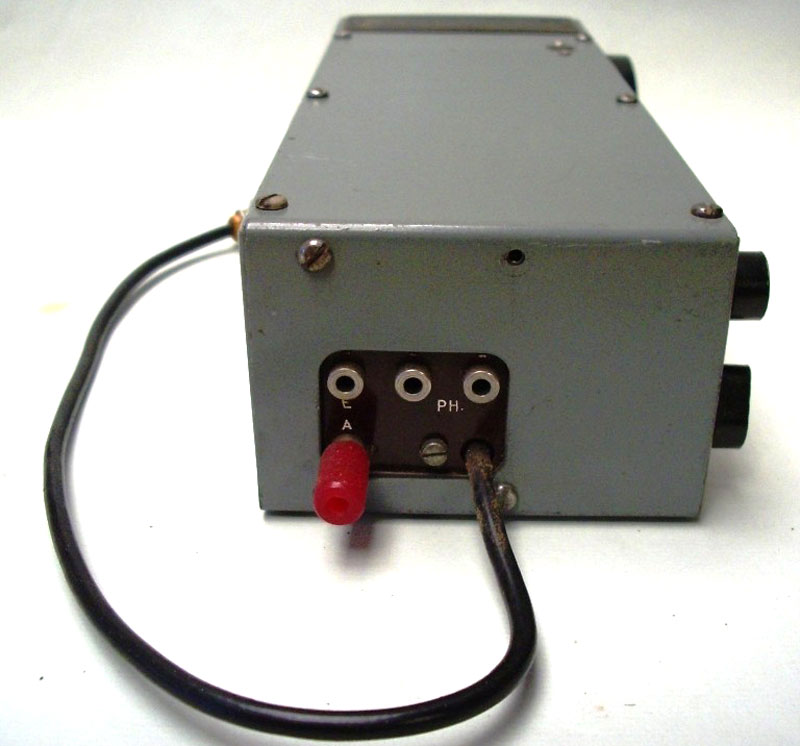

Aansluitingen voor de antenne en de hoofdtelefoon.

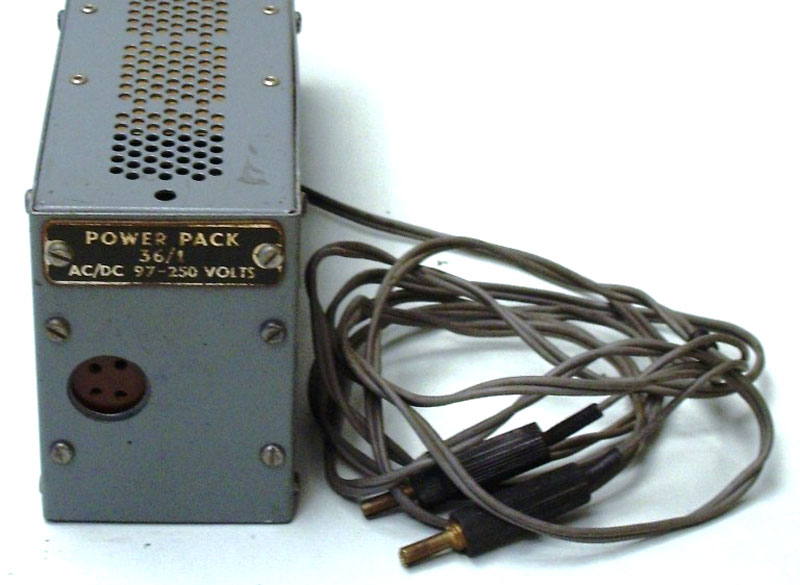

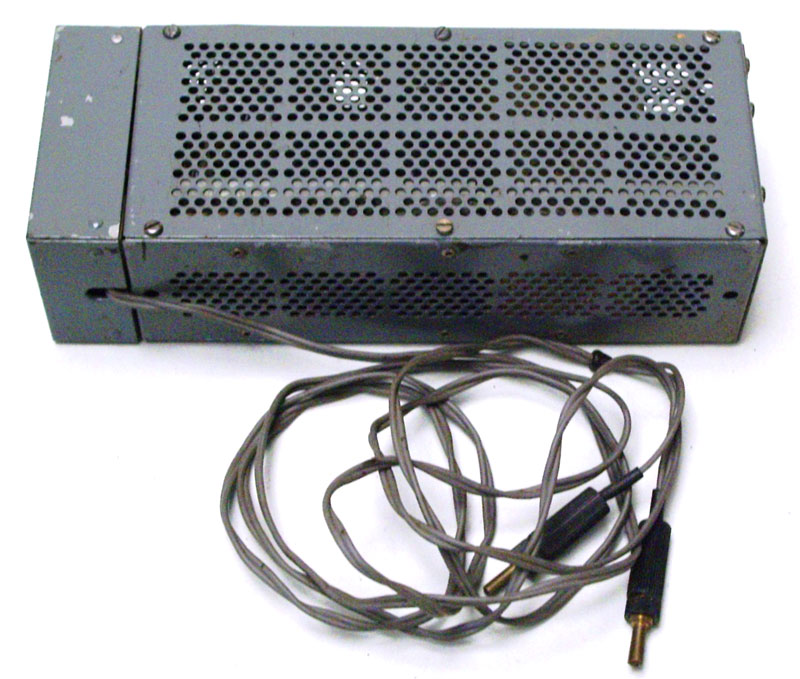

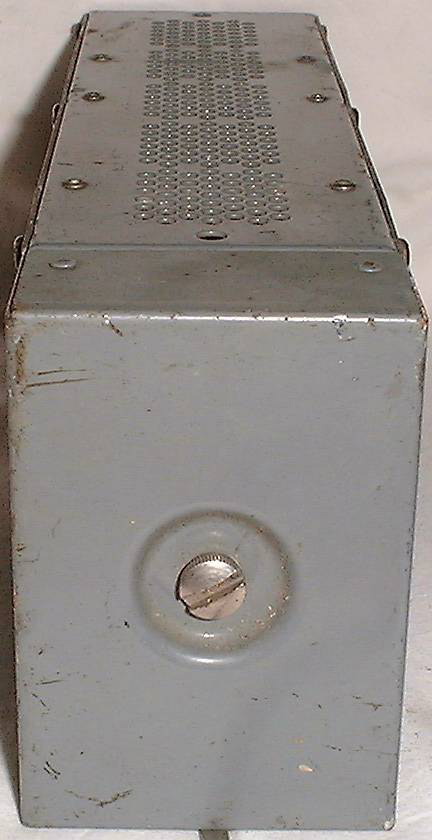

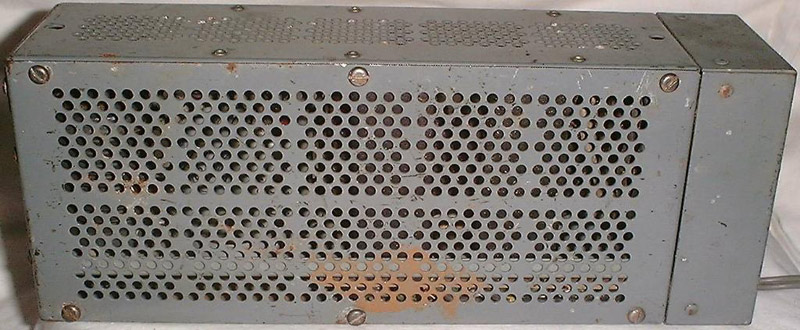

De voedingsunit.( 36 I ) Hieronder van alle kanten te zien:

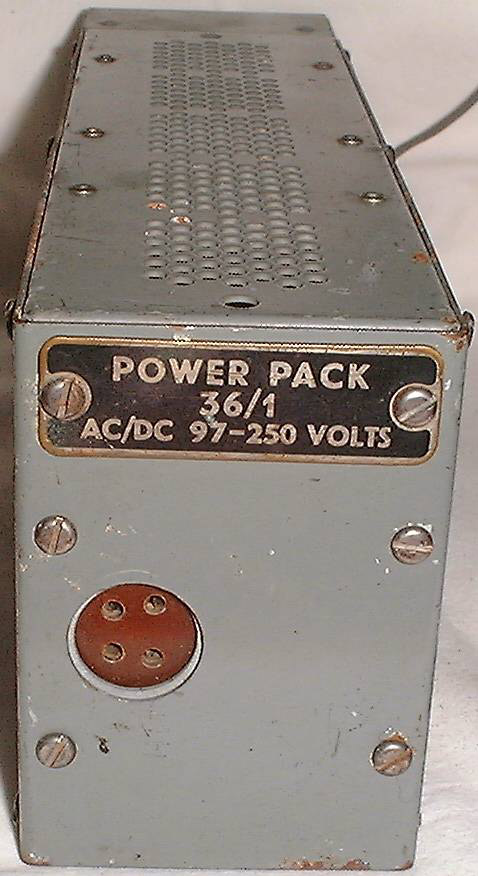

De aansluitingen van de PSU.

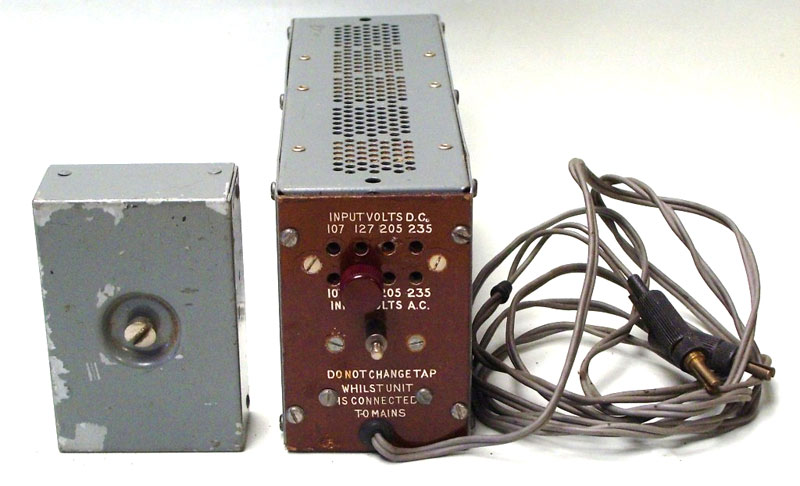

De unit met ernaast de beschermdeksel.

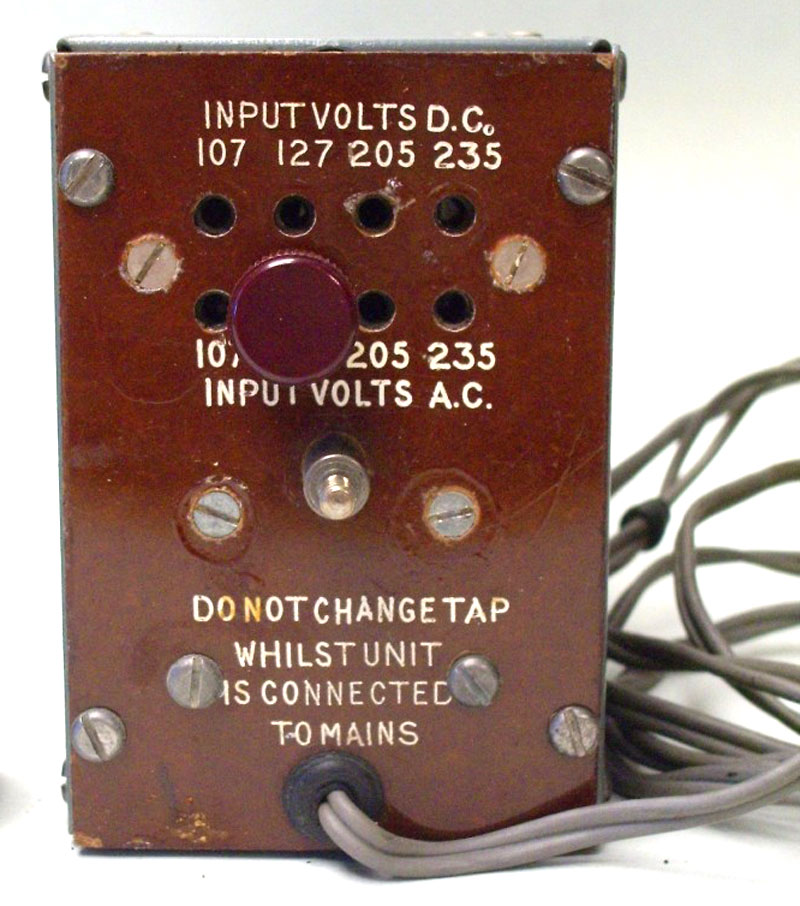

Spanningskeuze.
De onderkant van de voeding.

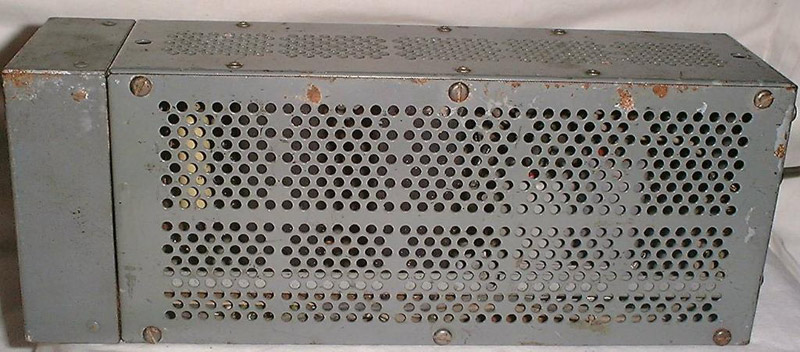

De linker zijde.

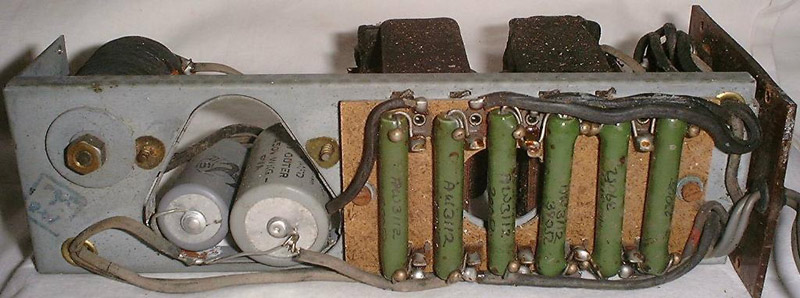

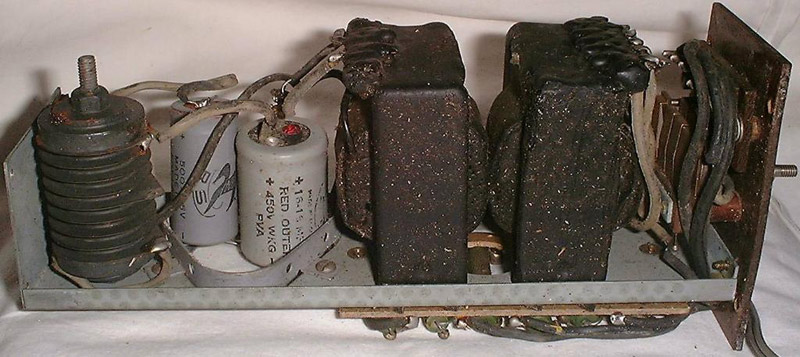

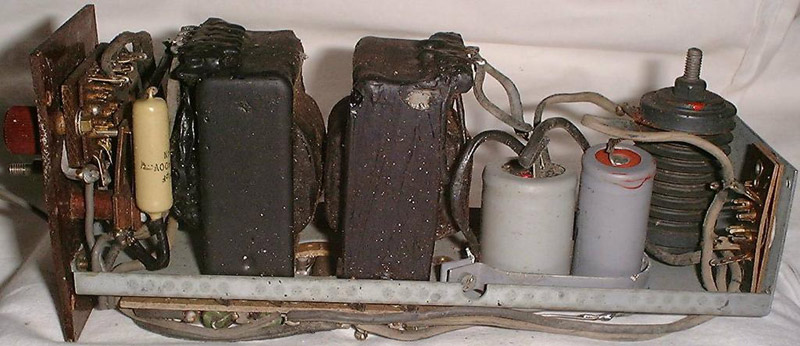

De rechterzijde, Philips heeft hier ook al zijn intrede gedaan. Zie links de nieuwe condensator.

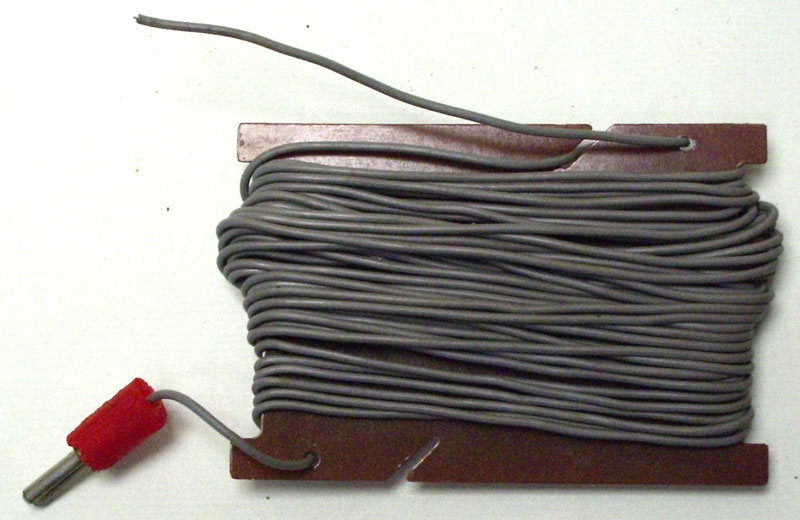

De haspel met antennedraad, tien meter.

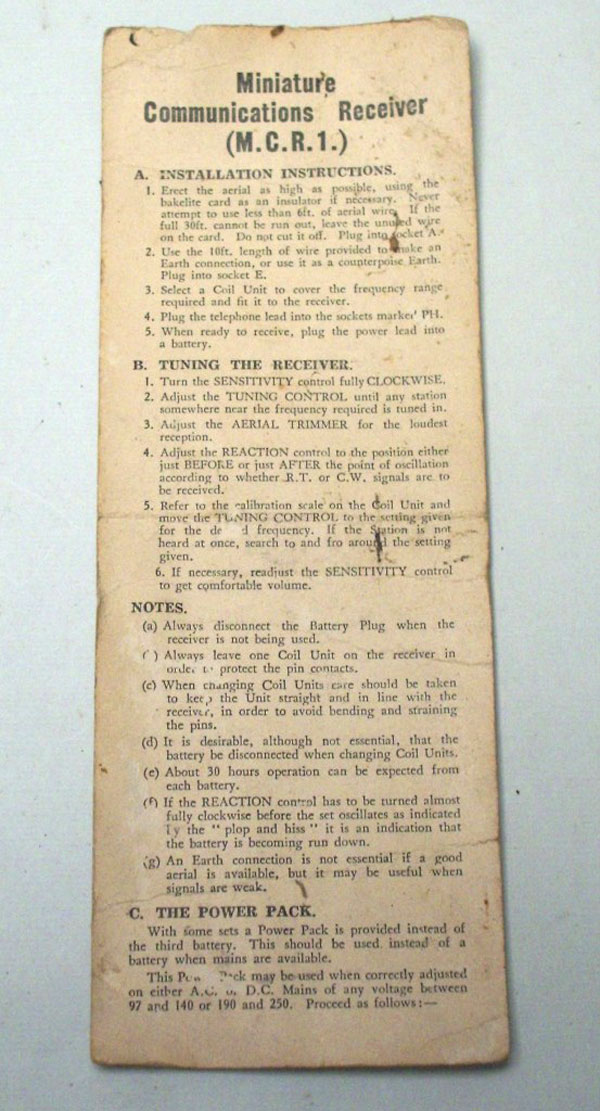

Instruction card 1

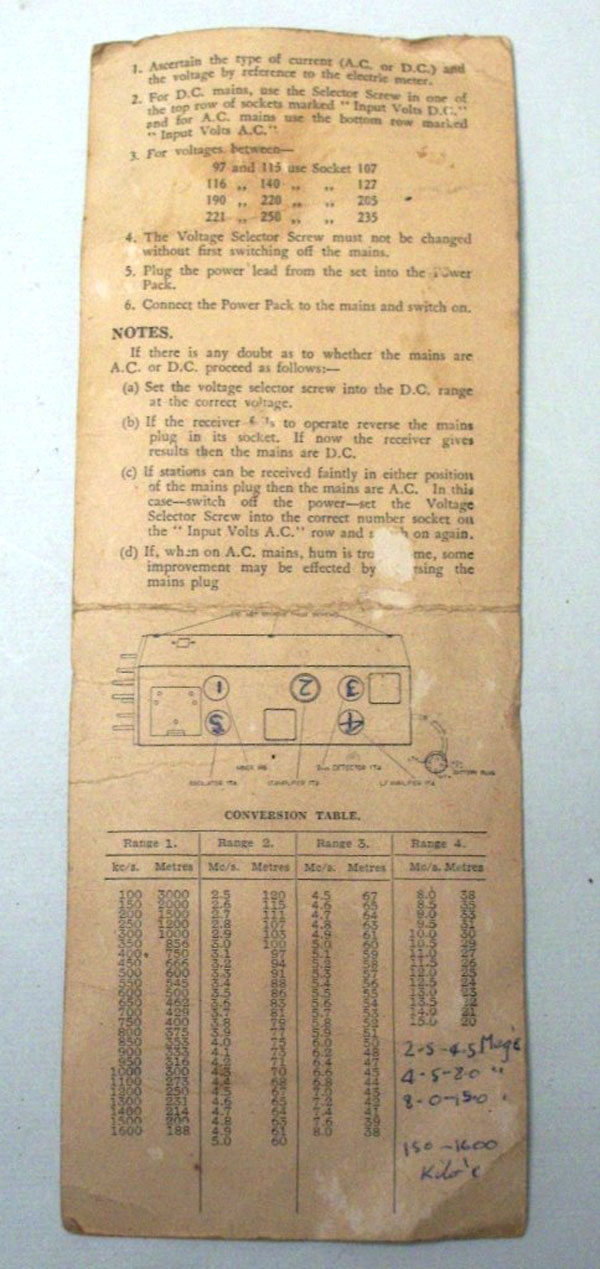

Instruction card 2

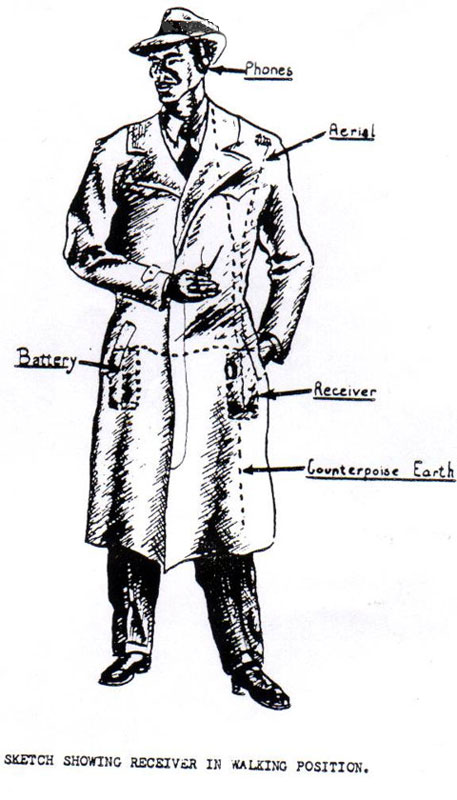

En zo liep je met het apparaat.
