Met deze koppel-unit kan de Wireless Set No-11 aan een antenne worden gekoppeld. De WS-11 zender/ontvanger is nog een ontwerp van voor de tweede wereldoorlog en wordt uitvoerig beschreven in Louis Meulstee's standaardwerk "Wireless for the Warrior" Volume 1.
Voor een vergroting van de afbeelding kunt u op de afbeelding klikken.

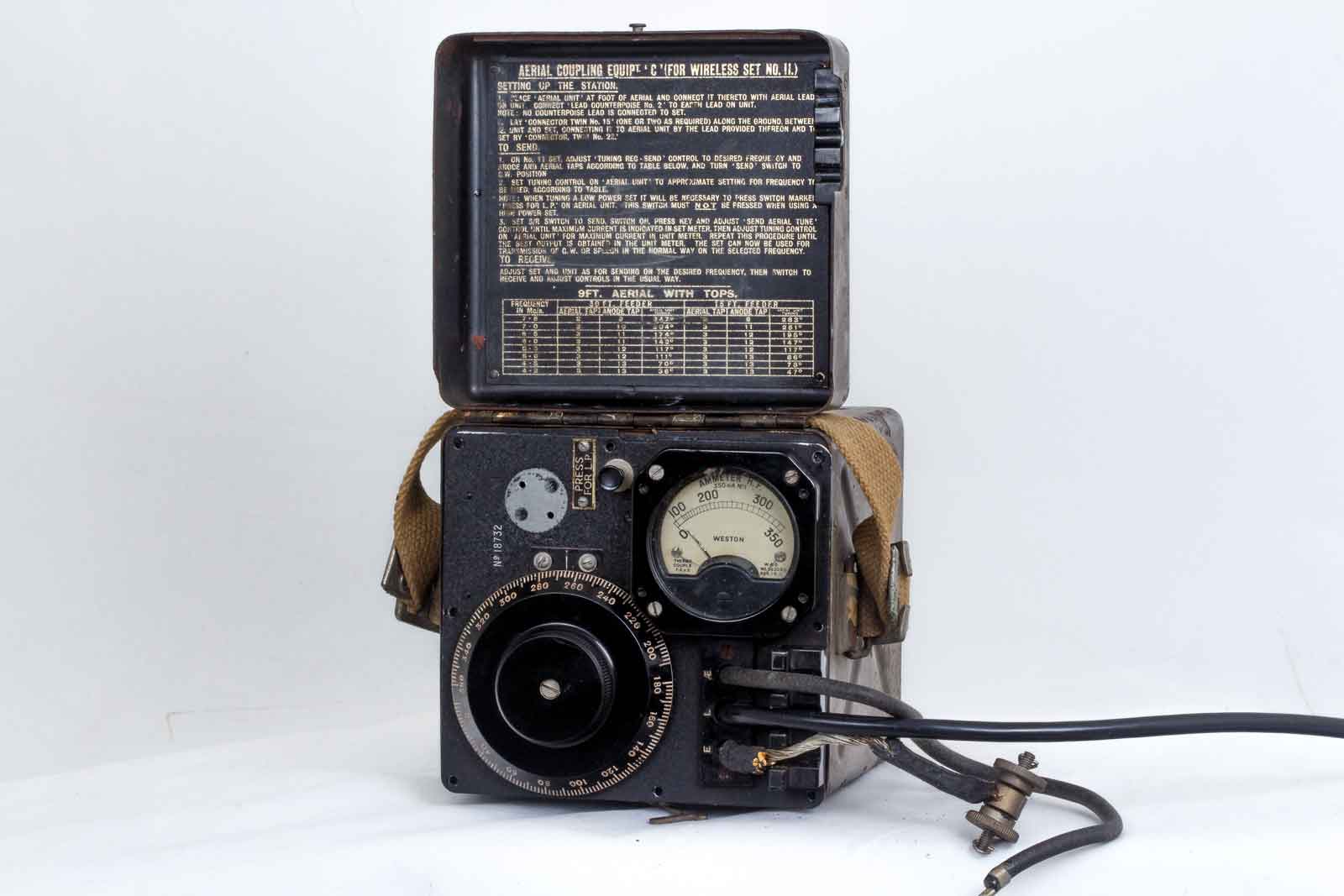

Zo ziet het apparaat er uit met geopende klep.
De onderstaande drie afbeeldingen zijn afkomstig uit "Wireless for the Warrior-Volume 1 van Louis Meulstee, PA0PCR.
.jpg)

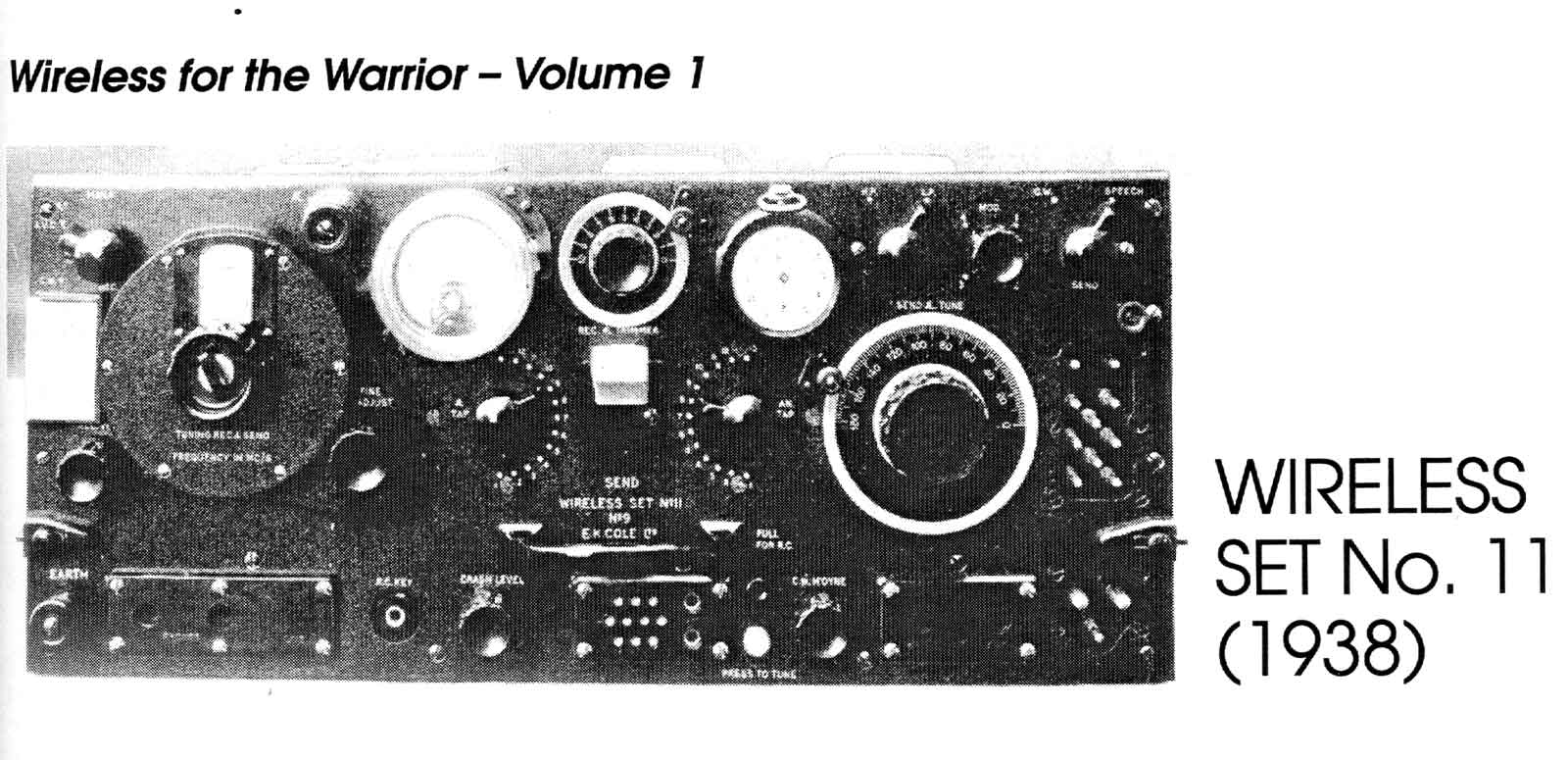

En dit is dus de set zelf, die moet nog ergens opgedoken worden en ik denk niet dat ik dat ooit nog zal meemaken. Maar ja, het begin is er.......
.jpg)

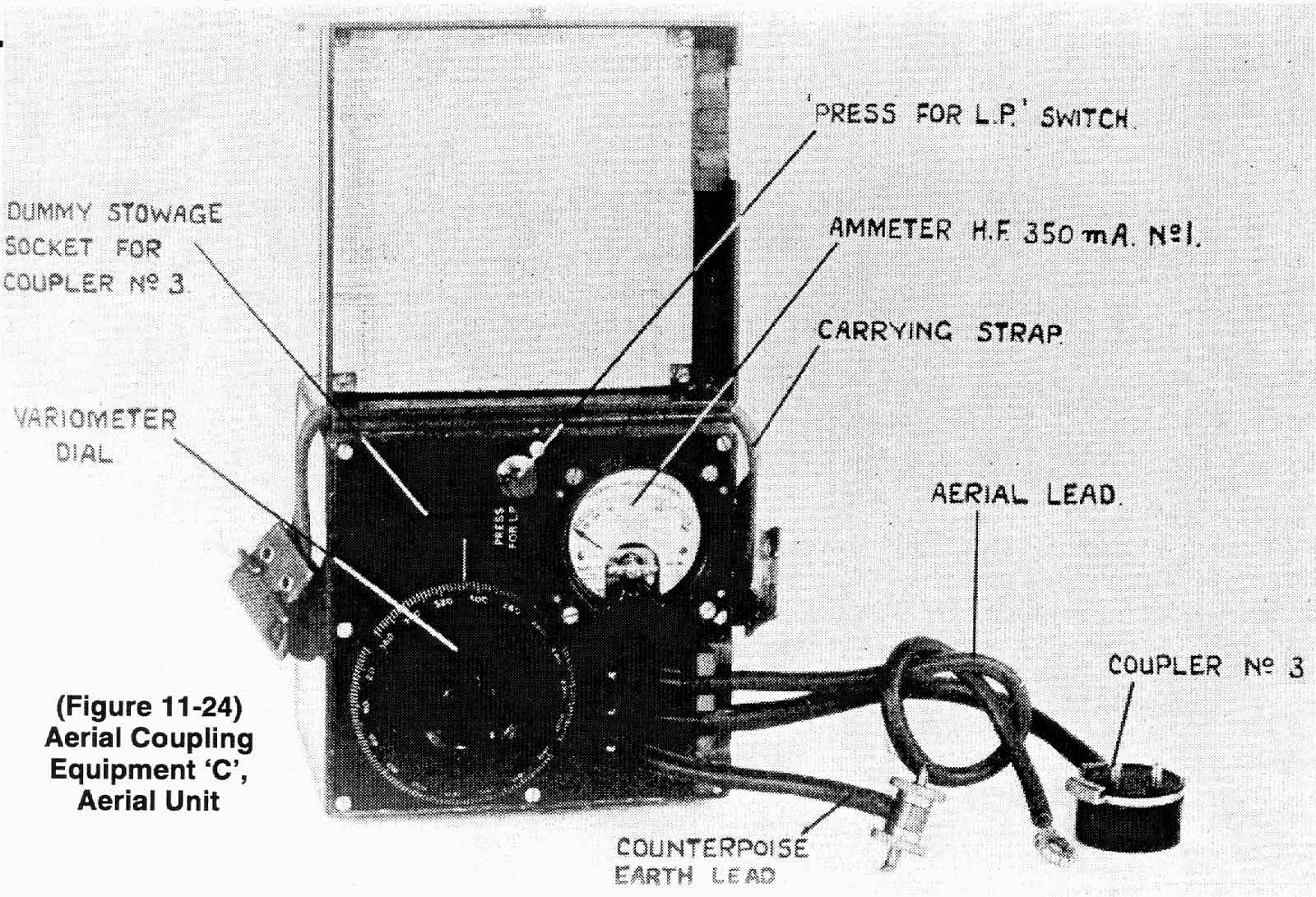

Een uitleg van alle knoppen en andere zaken van het kastje.
.jpg)

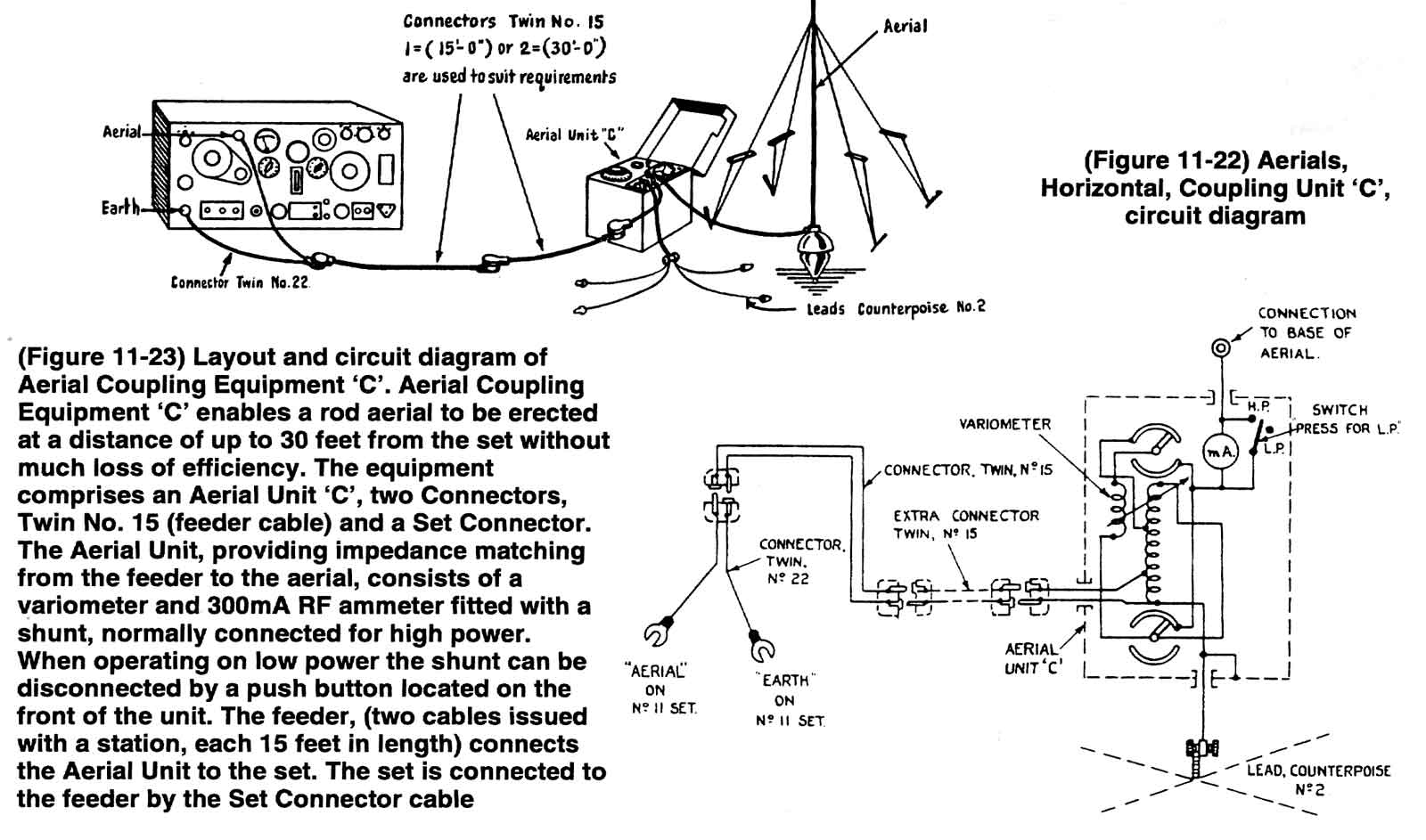

Op bovenstaande afbeelding het schema en verdere uitleg.

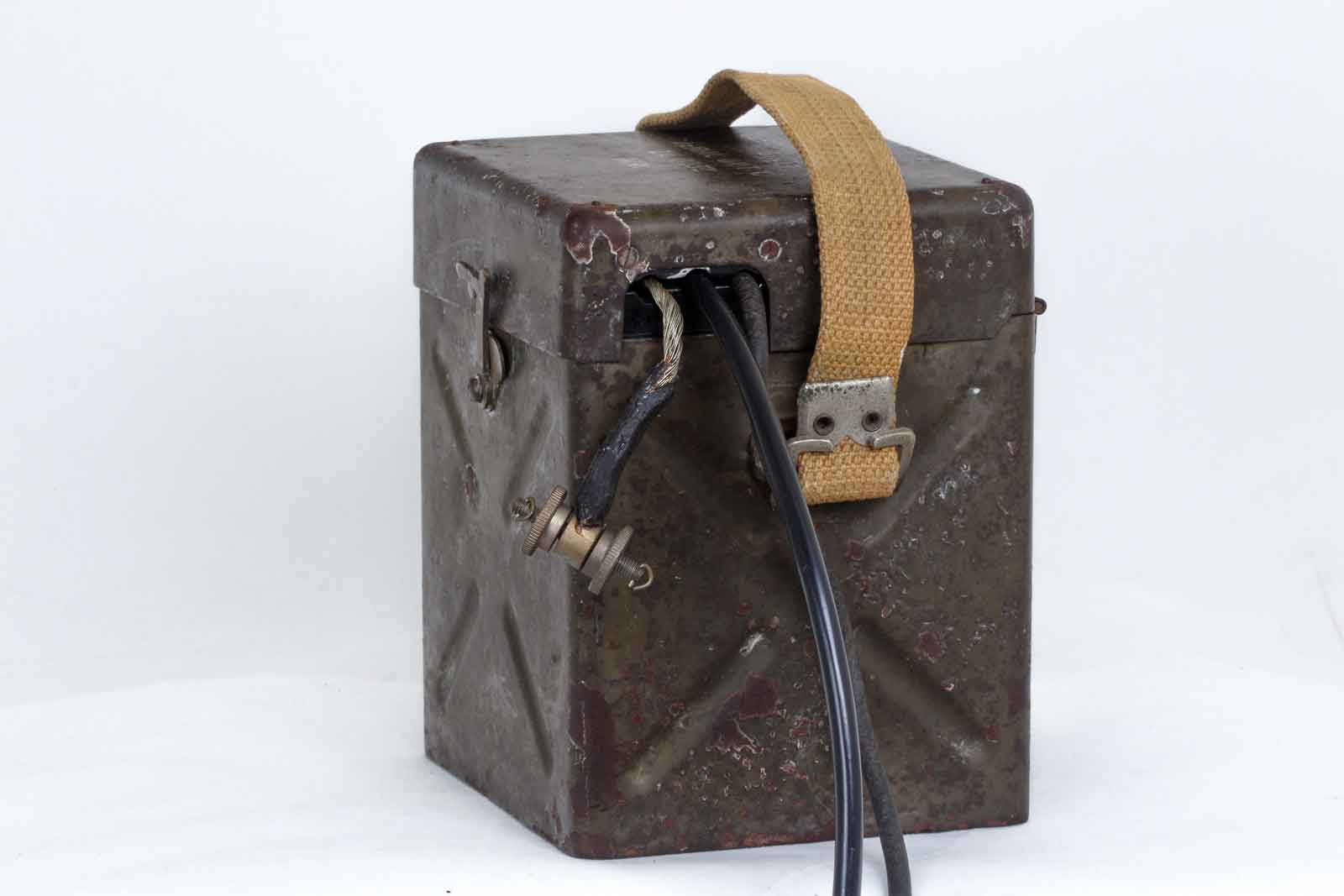

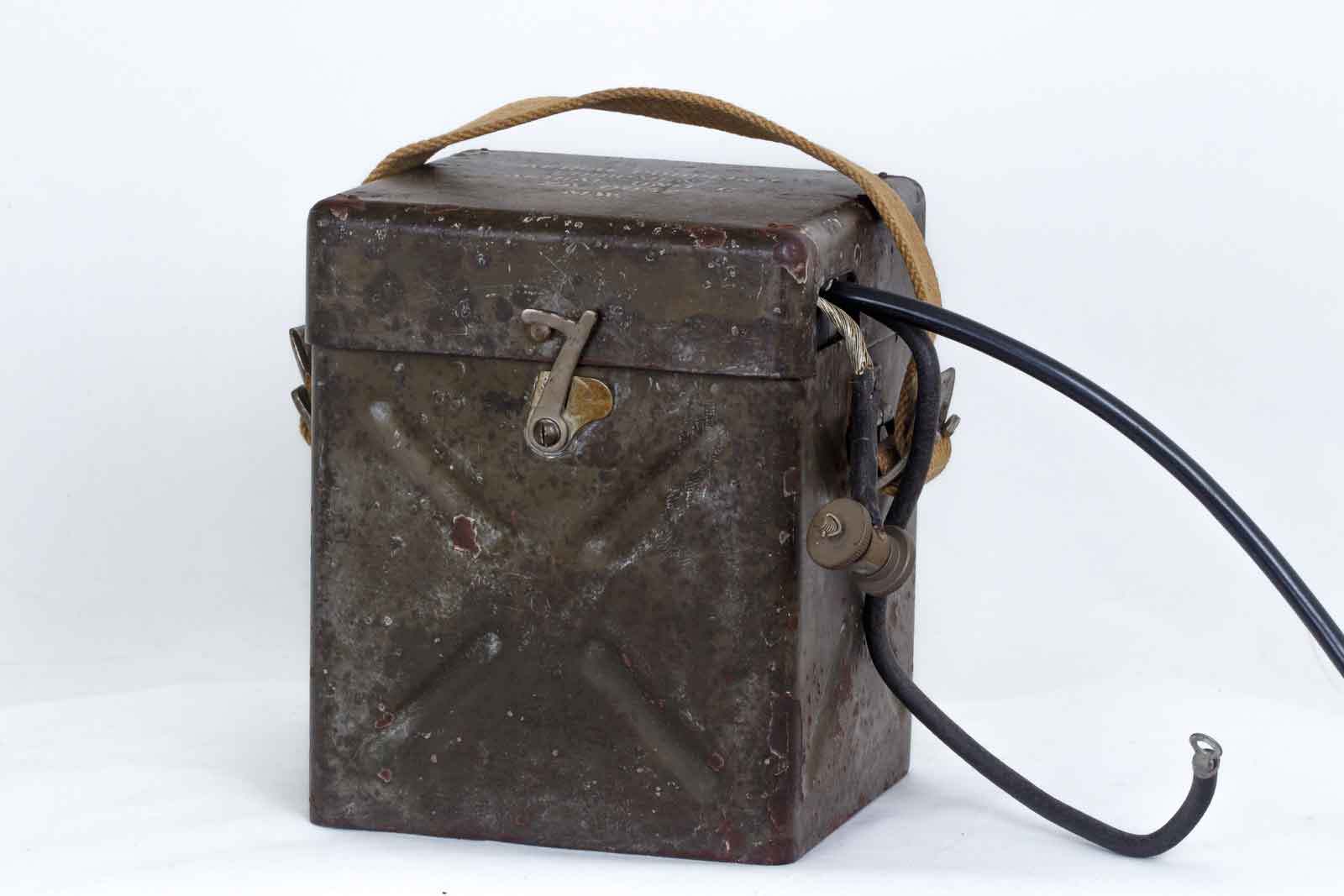

In gesloten toestandkomen er alleen drie kabels uit.
De drie kabels, de meest linkse wordt verbonden met de "Counterpoise" draden. De middelste gaat via couplers No. 3 naar de zender/ontvanger en de rechtse draad is direct aan de antenne gekoppeld.

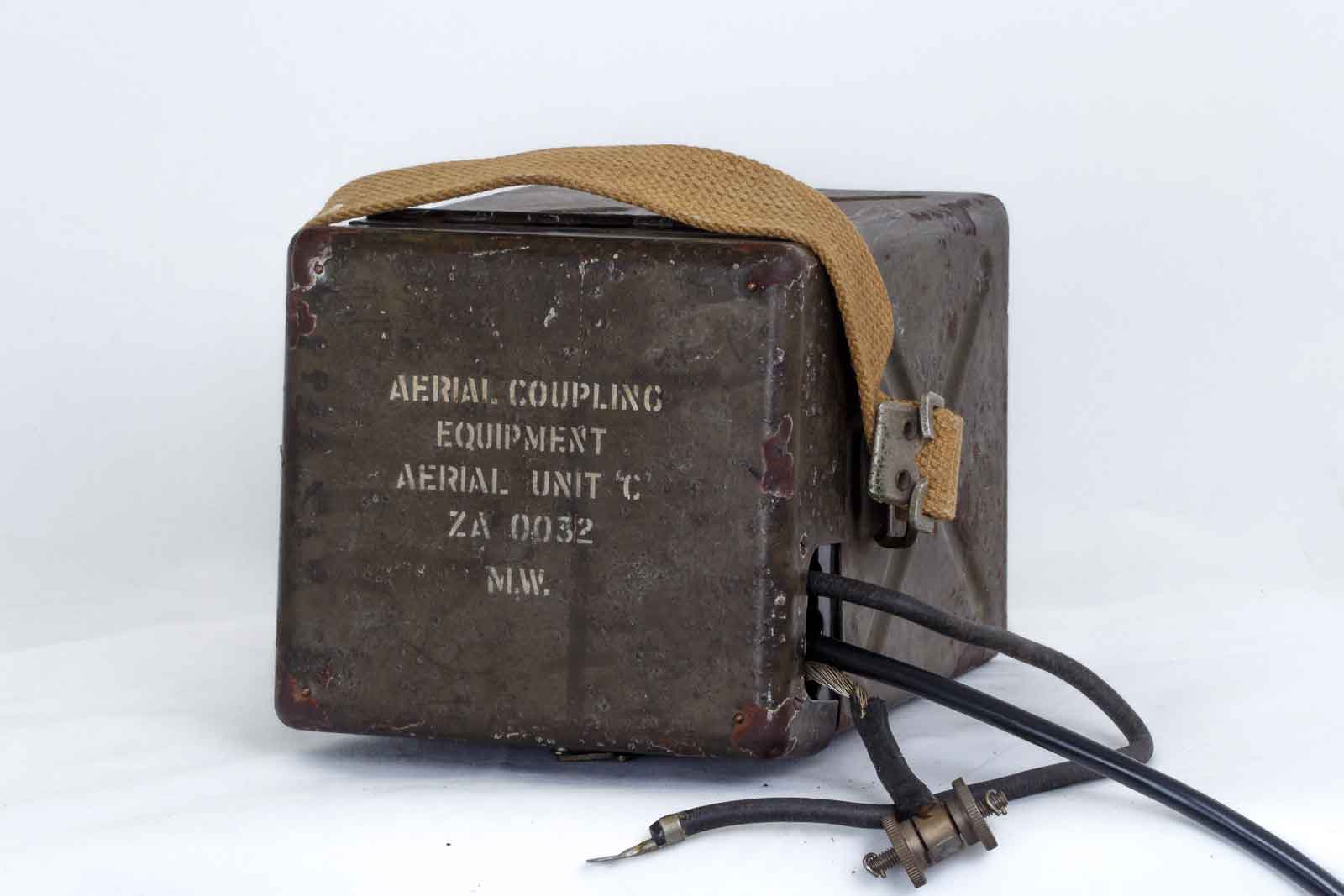

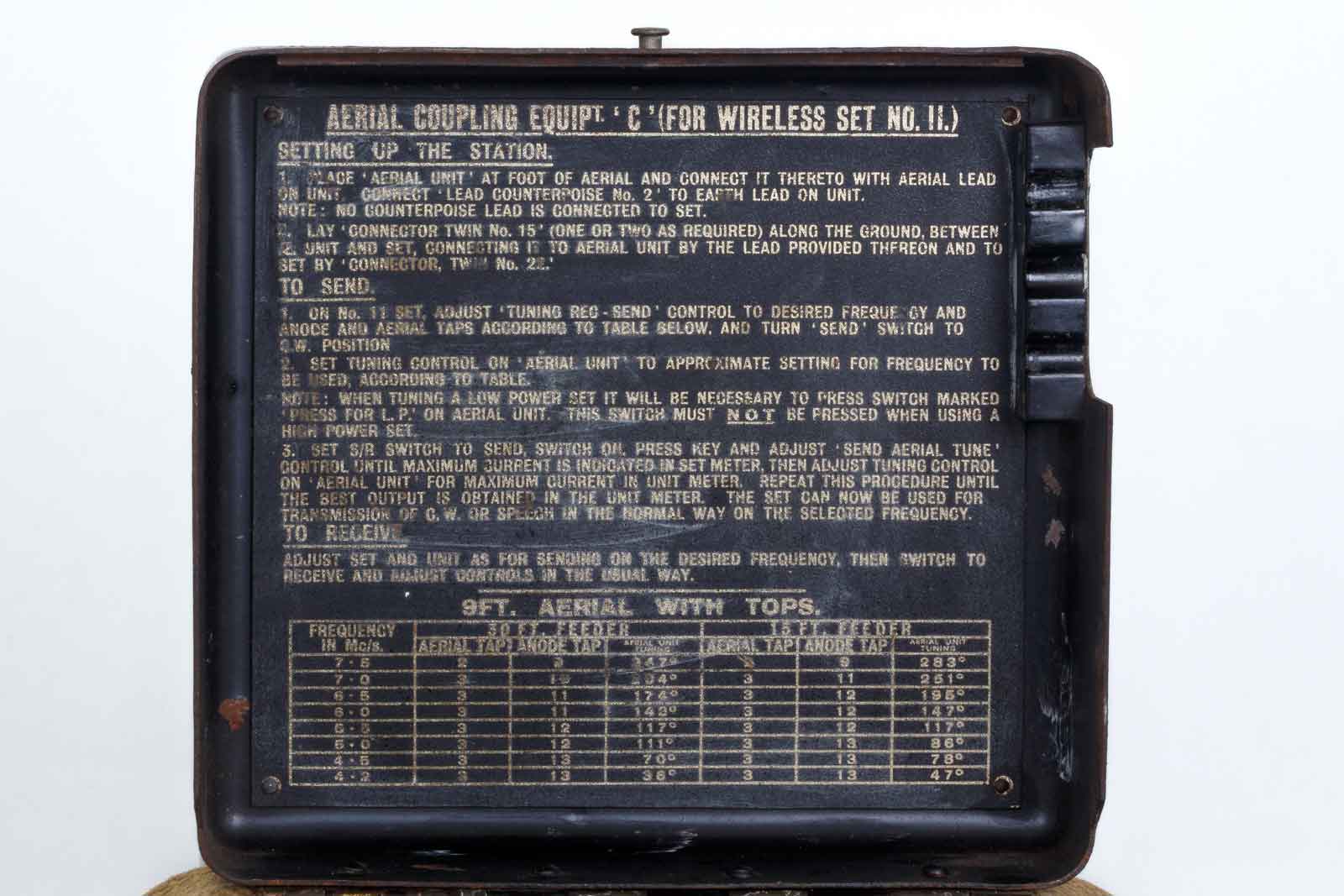

De deksel met de type-aanduiding.
Setting up the station, een handige hulp bij de aanpassing van de zender aan de antenne.

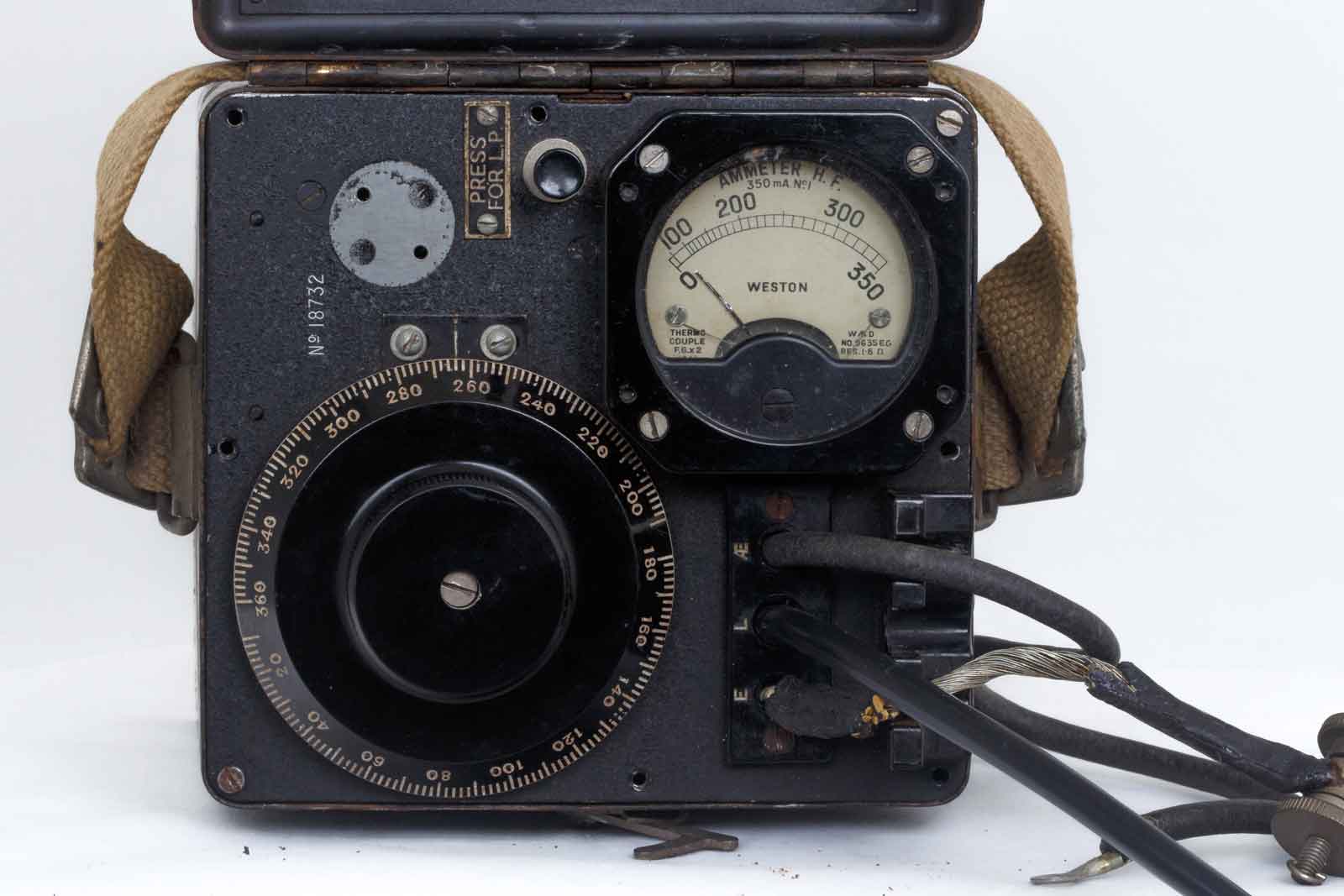

Het front van de coupling-unit.

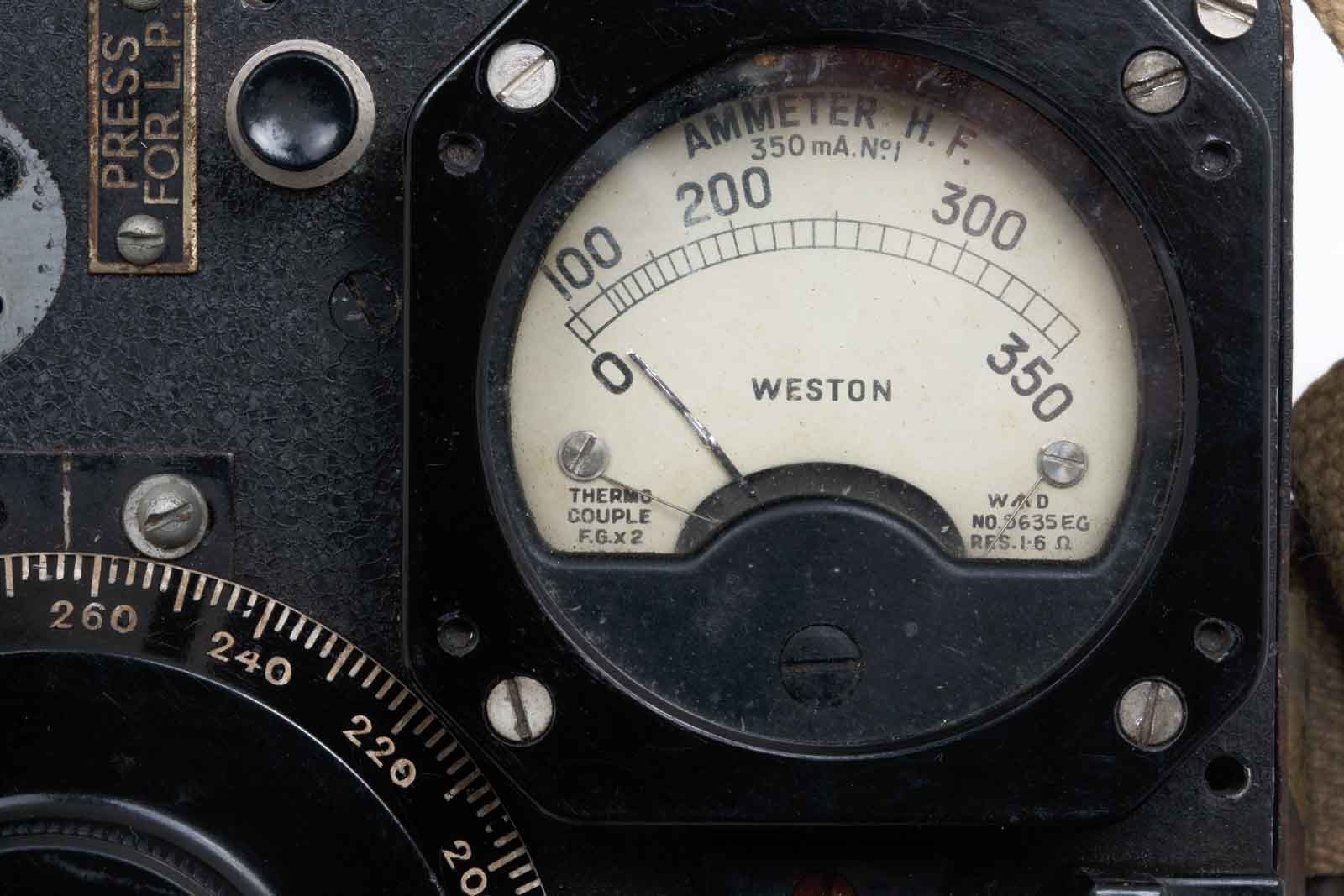

Door op de LP knop te drukken wordt een kortsluiting van de meter opgeheven en kan de antennestroom worden gemeten. Tot max. 350 mA.

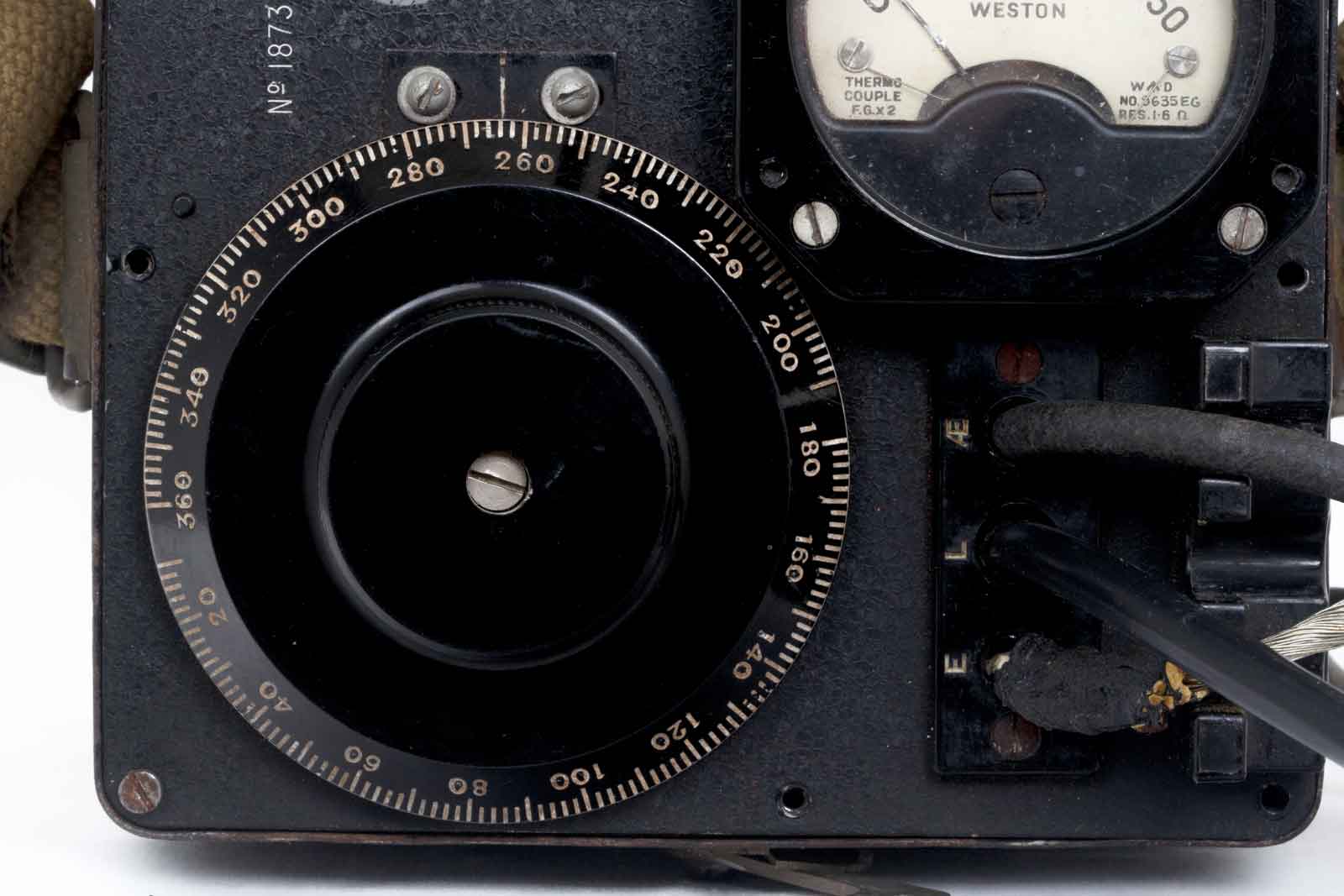

De bedienknop van de variometer.

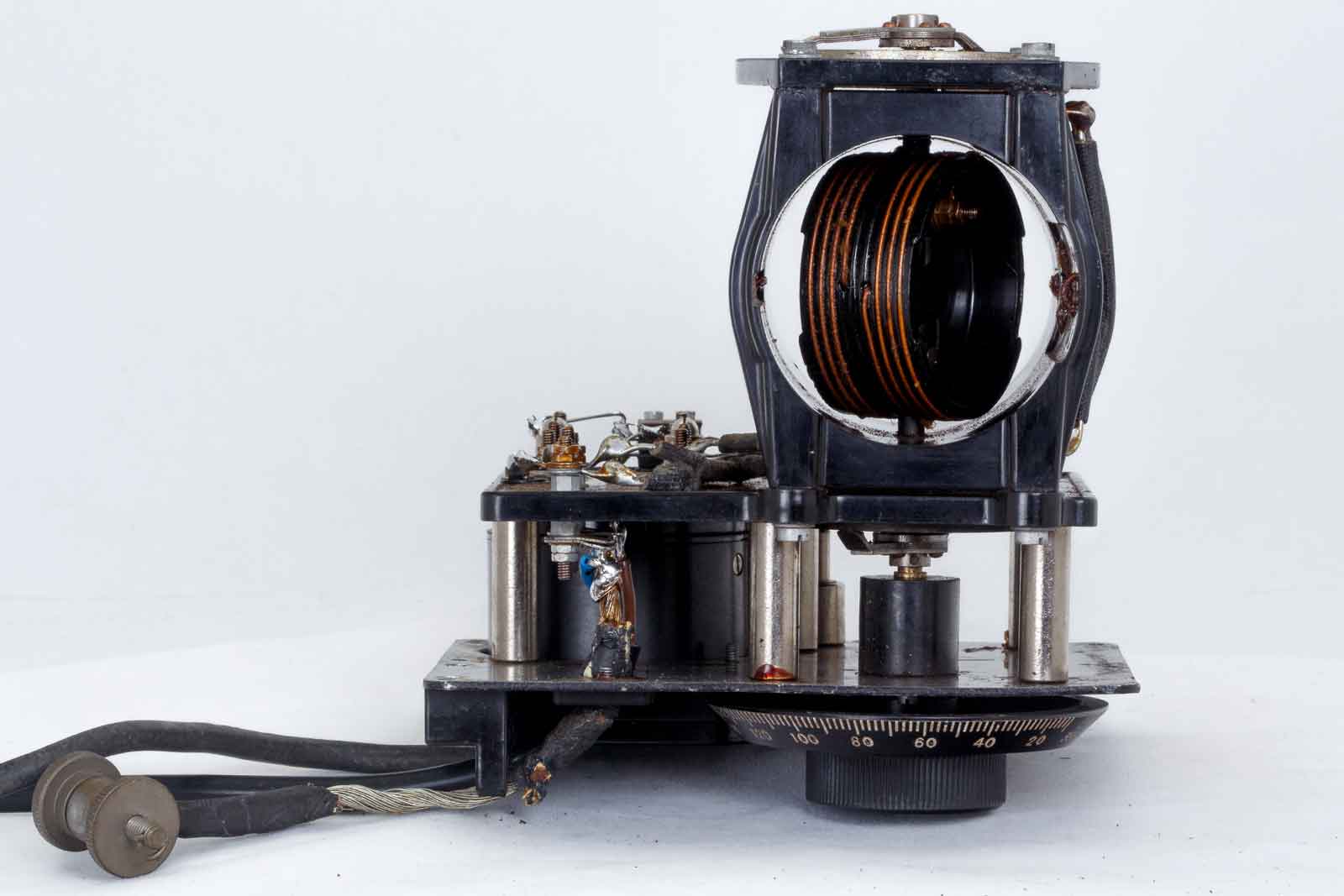

Hier ziet U het inwendige van de unit. Achter de schakelaar die aan de variometer gekoppeld is (zie schema) en het vaste deel van de variometer.

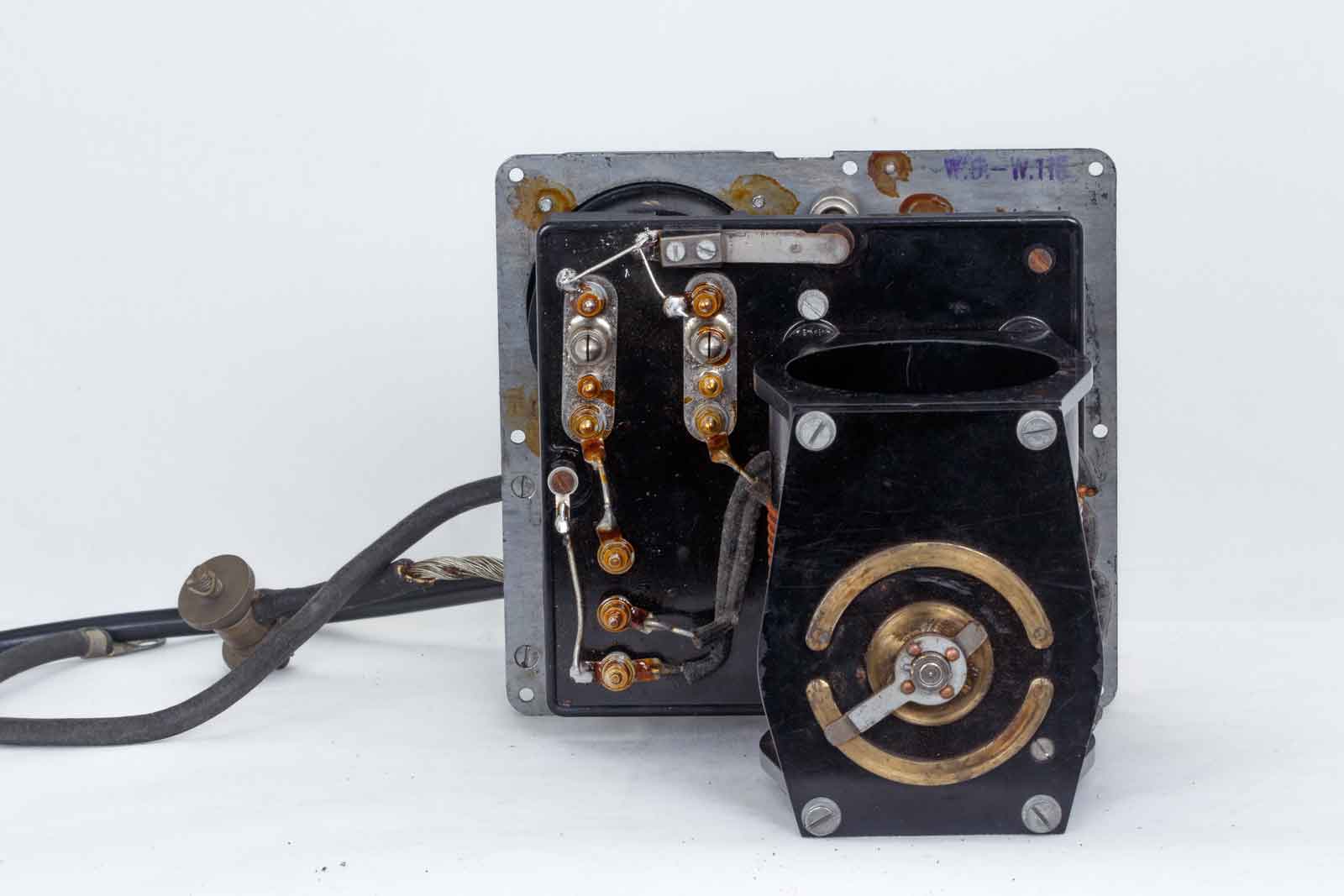

De andere kant met de twee vaste aftakkingen.
Nogmaals de schakelaar, overigens bevindt zich een zelfde schakelaar aan de andere zijde van de variometer.

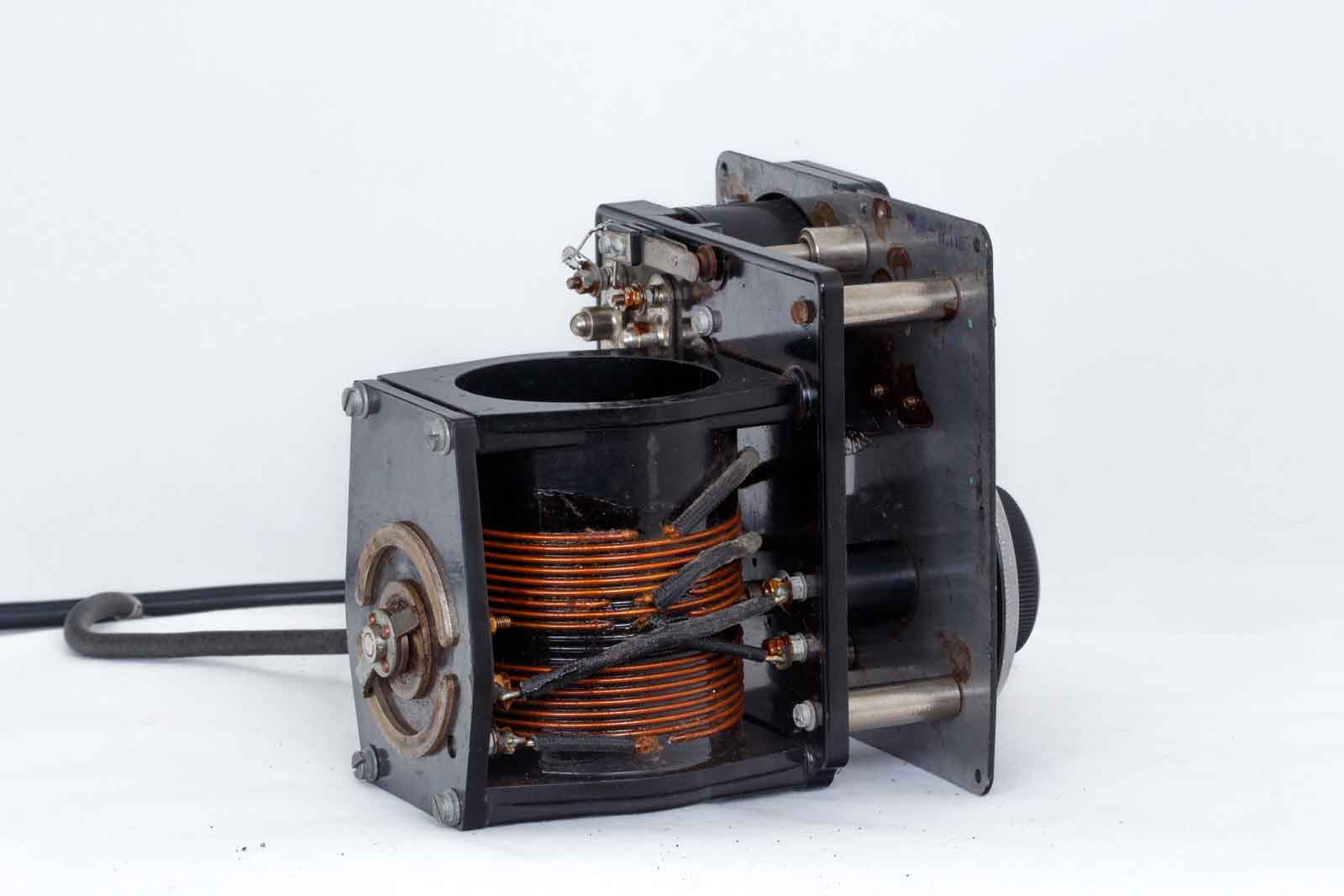

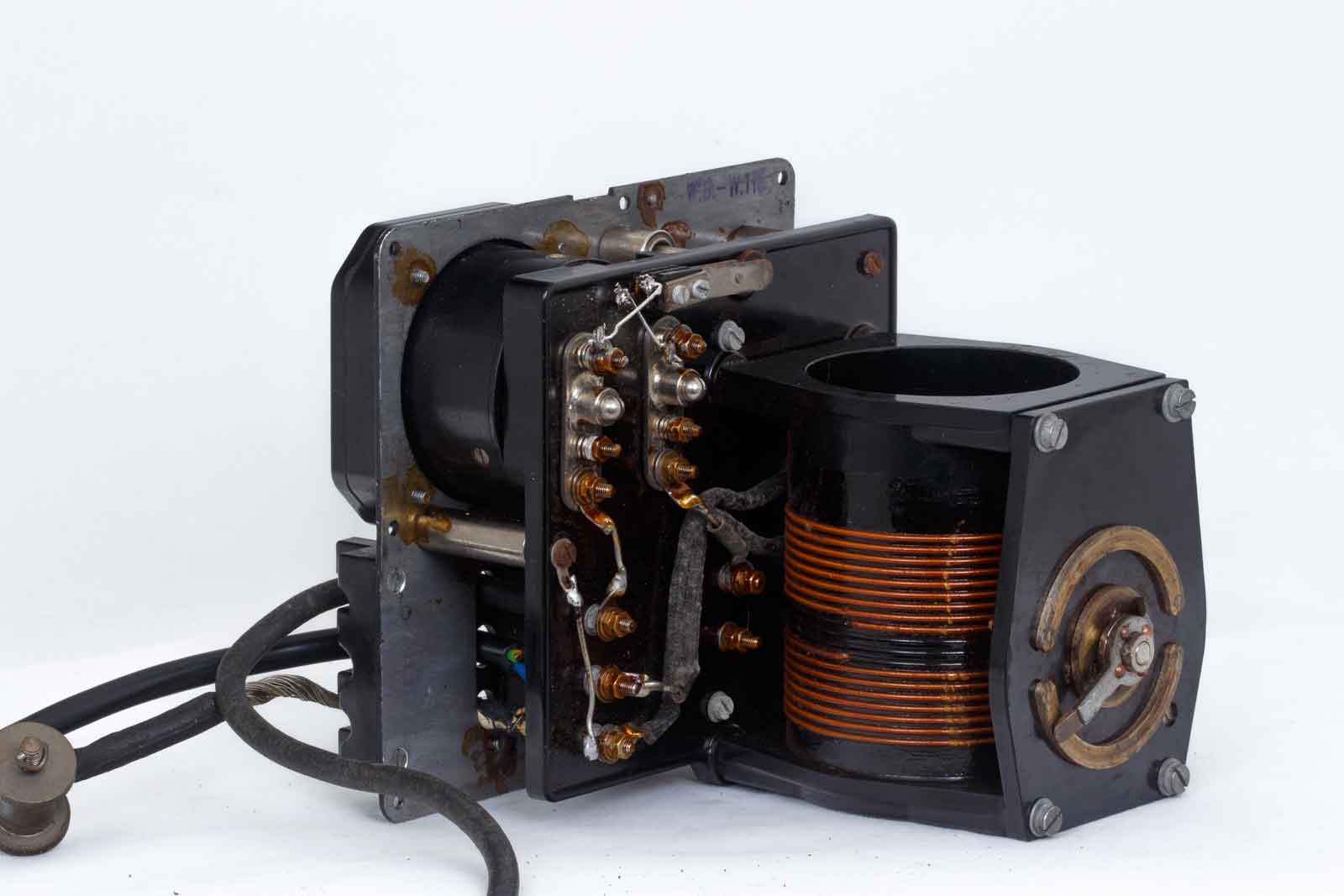

Het draaibare gedeelte van de variometer is hier goed zichtbaar.

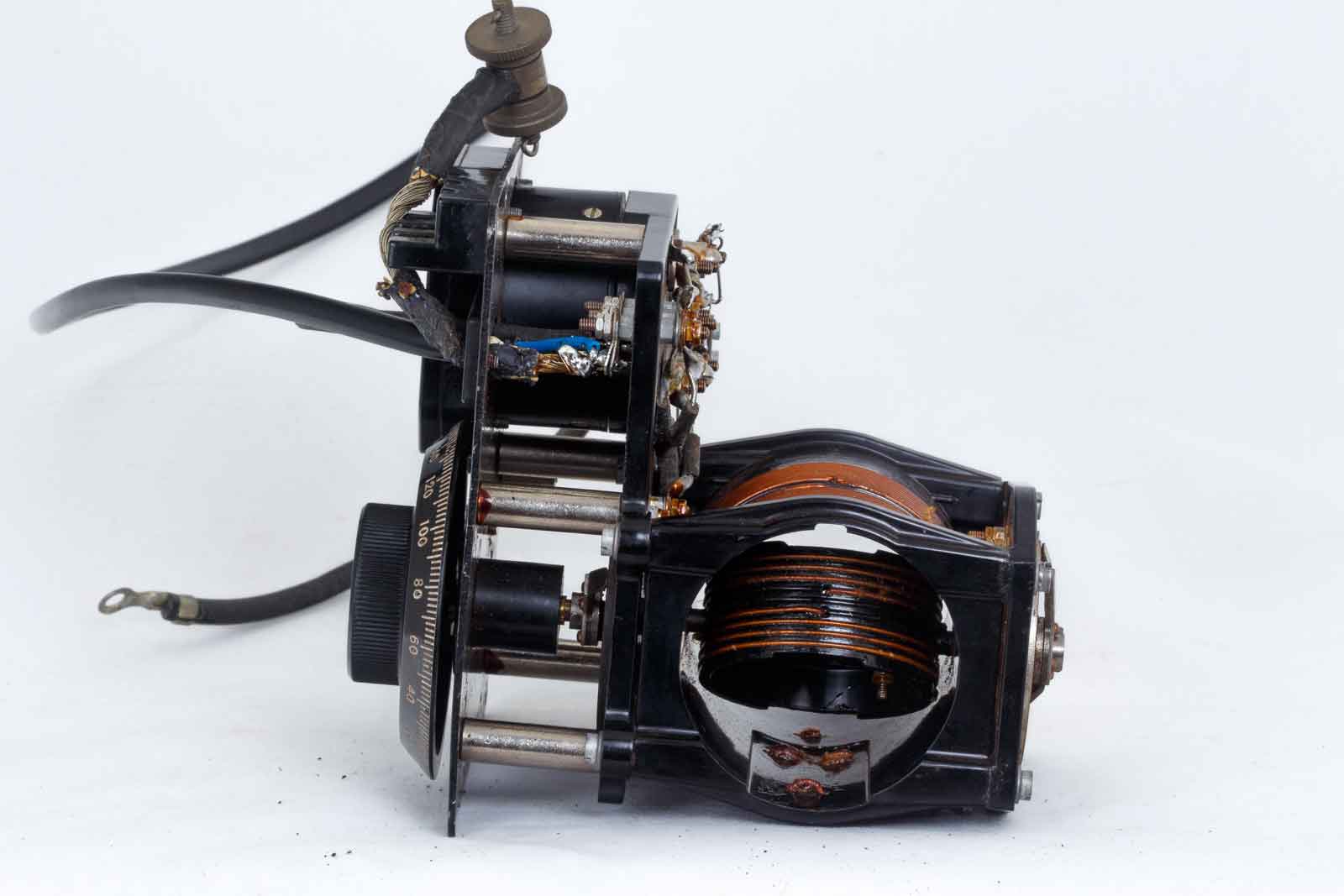

Ten slotte het geheel vanuit een andere hoek gezien.
