Bij het opruimen van de shack van iemand, kwam ik een stuk van de WS-9 Canadian tegen, de Master-Oscillator. Om er twee rolspoelunits van te maken was de unit in twee stukken gezaagd. Eerst vond ik het onderste deel met de oscillatorbuis, een dag of wat later het bovenste deel. Thuis gekomen de delen uit hun huidige behuizingen gesloopt en weer op de originele wijze aan elkaar gepast. De pertinaxdelen moeten nog weer op elkaar gelijmd worden. Verder dient de channel-schakelaar te worden vervangen en de hele unit met elkaar bedraad te worden. Het zal nog wel enige moeite en tijd kosten de rest van het apparaat bij elkaar te sprokkelen. Maar dat maakt de hobby juist spannend. Allereerst een overzicht van de complete set. Mocht het geheel wat completer worden, dan worden ook de technische details gepubliceerd.

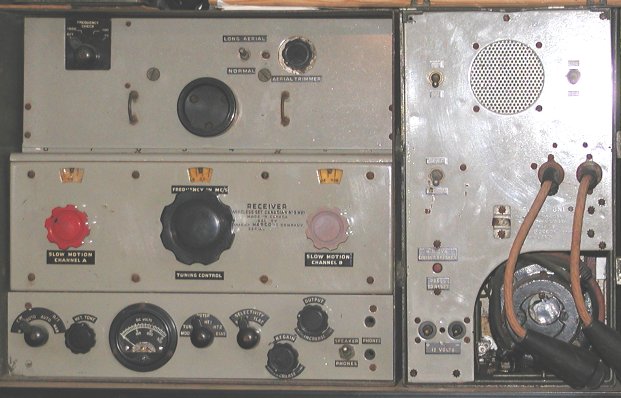

De ontvanger.

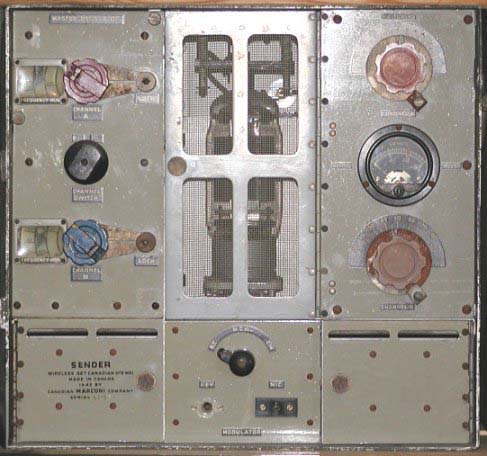

En dit is de complete zender met links de MasterOscillator. De afbeeldingen zijn afkomstig van de "Wireless Set N0.19 Group"
Nu de delen die hier aanwezig zijn:

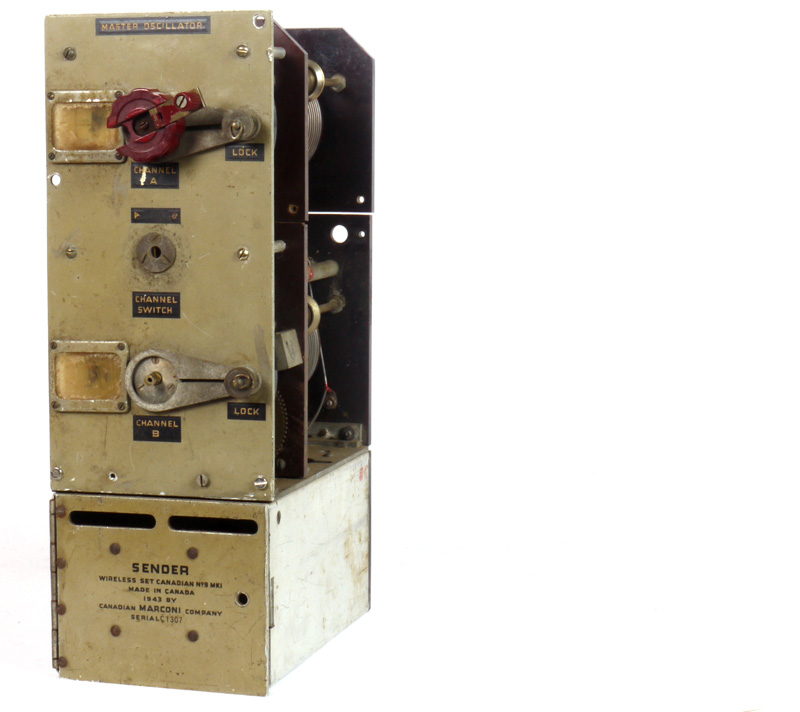

De MasterOscillator, het grote witte vlak rechts geeft aan dat daar ook nog wat hoort.

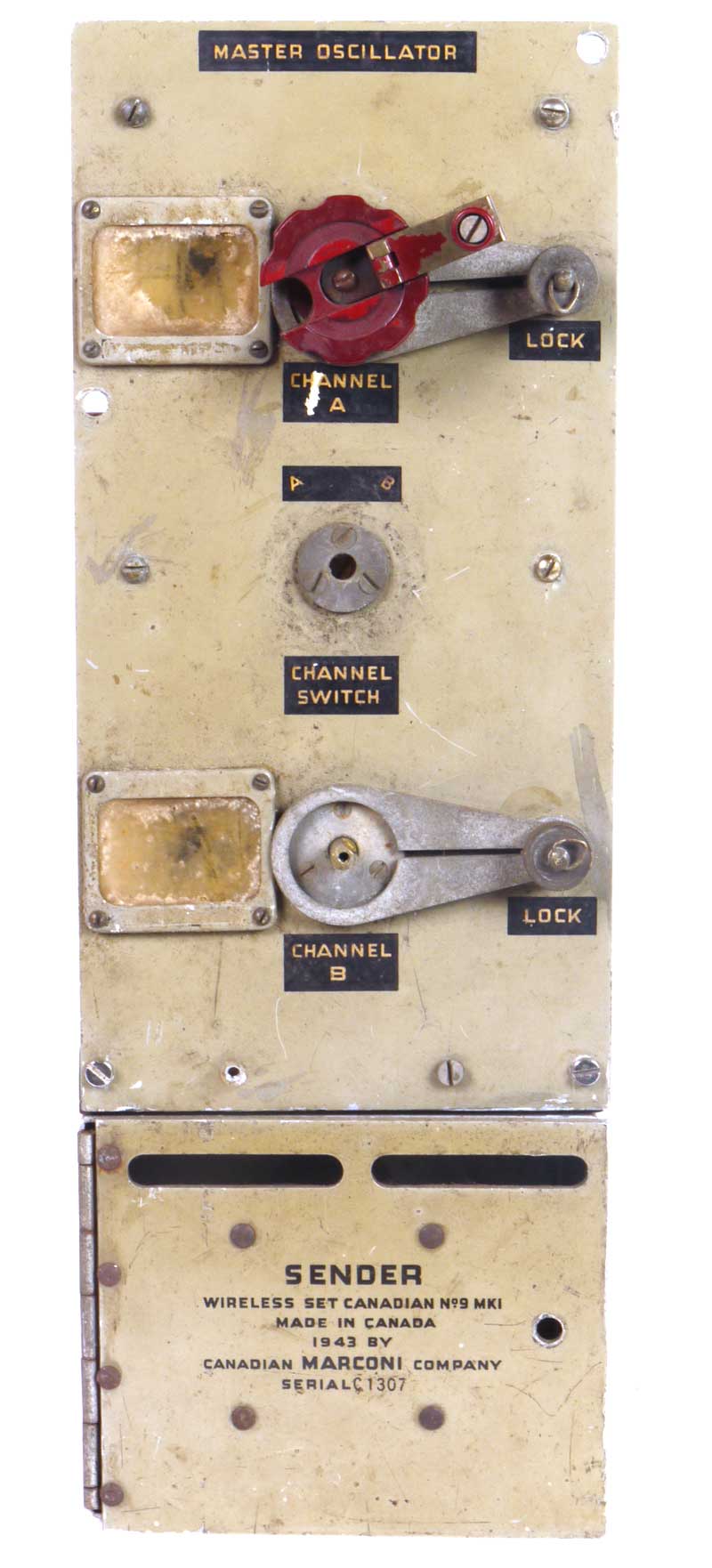

Het Front van de MO.

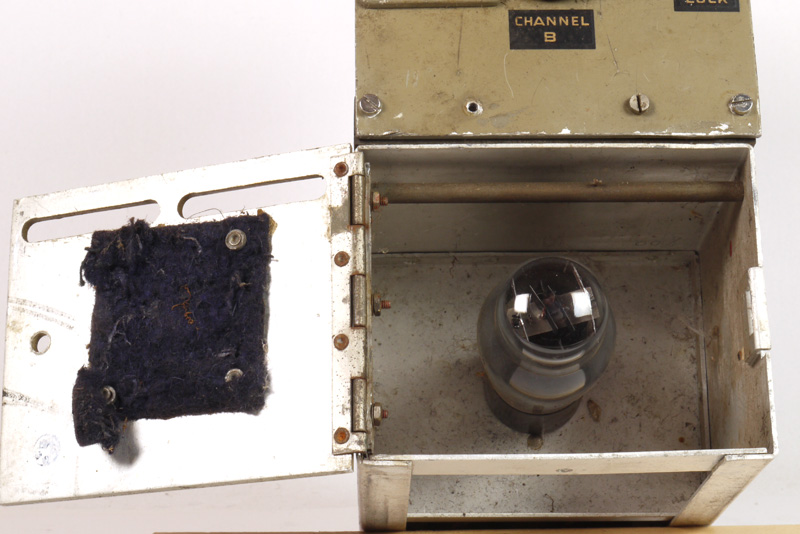

Achter de klep bevindt zich de oscillatorbuis, een 6V6.

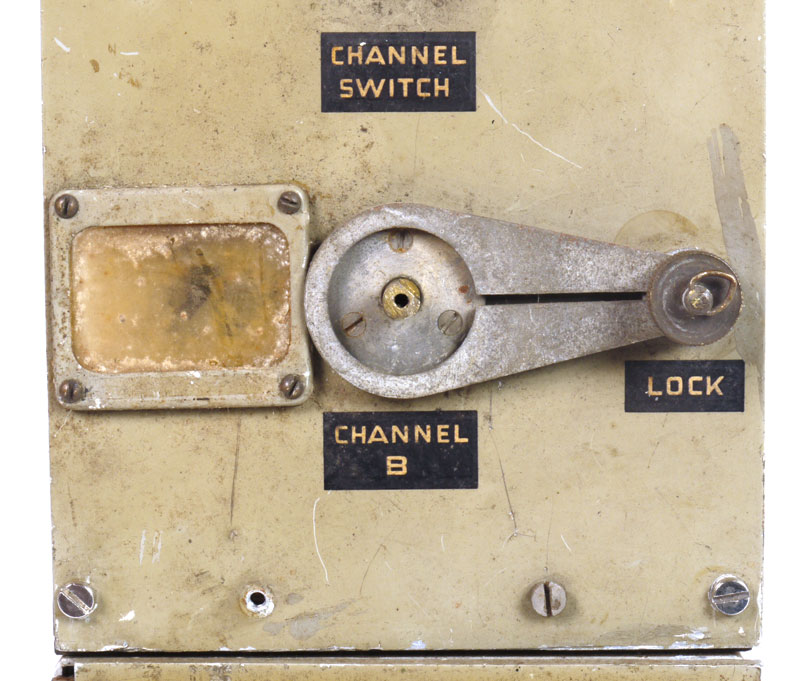

Dit is de rolspoel voor kanaal B.

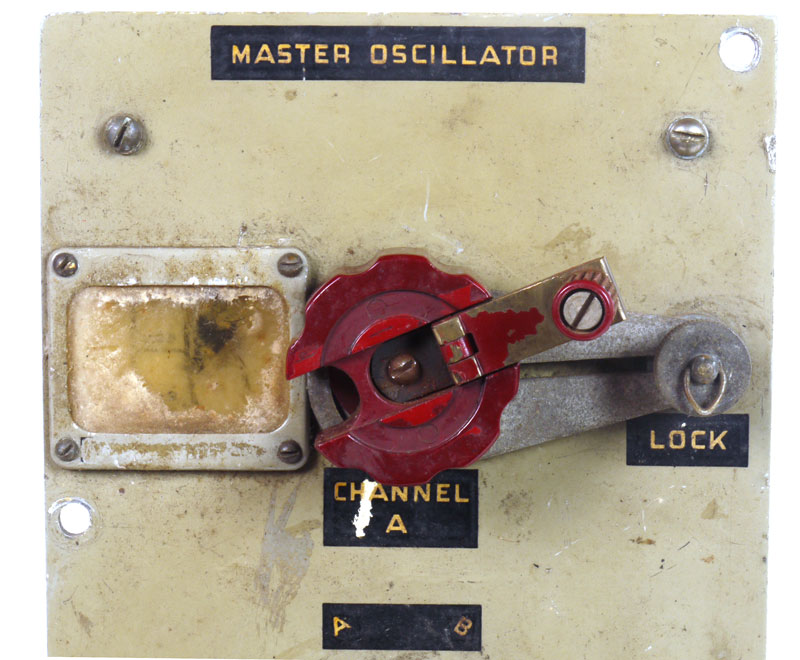

En hier voor channel A. Onder het A---B plaatje bevindt zich de kanaalschakelaar.

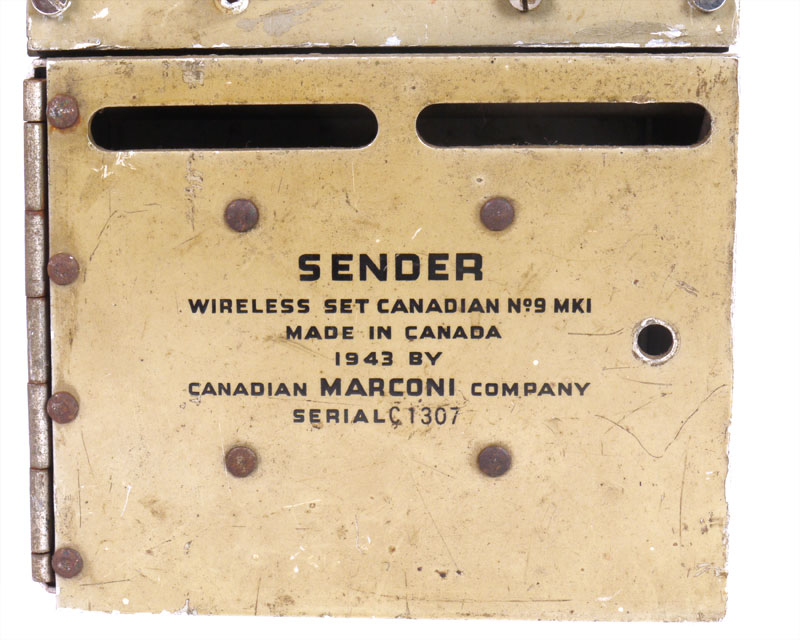

Het klepje geopend.

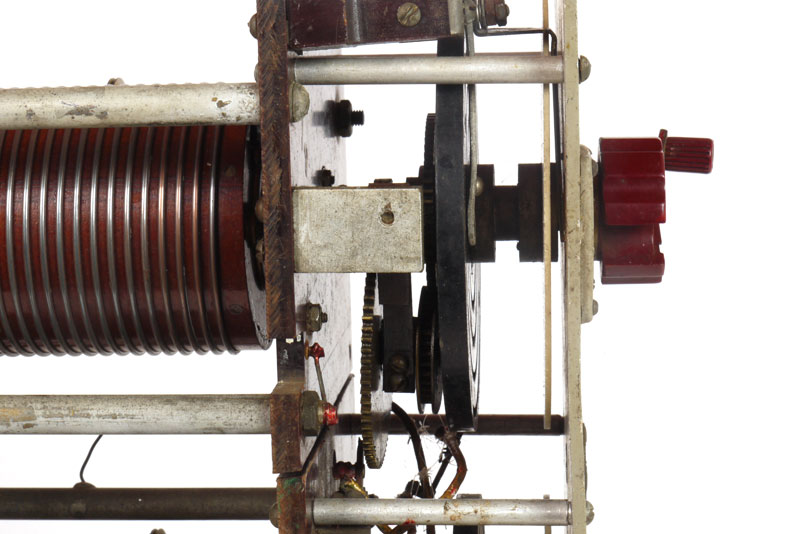

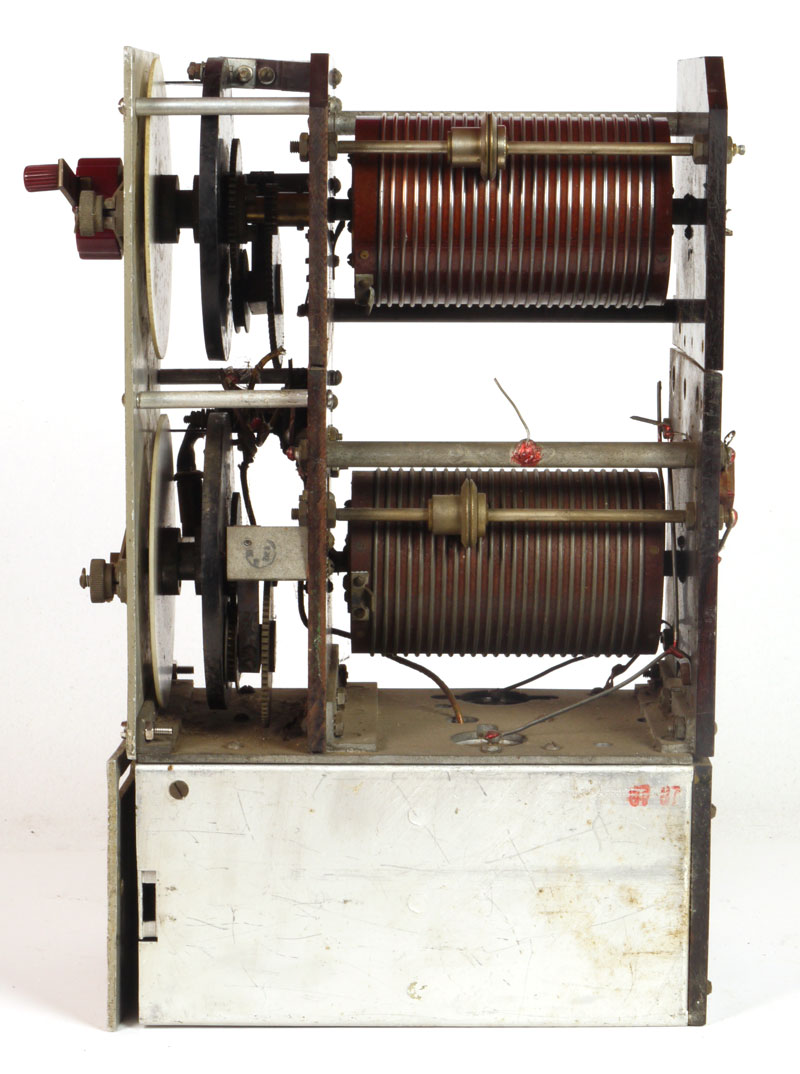

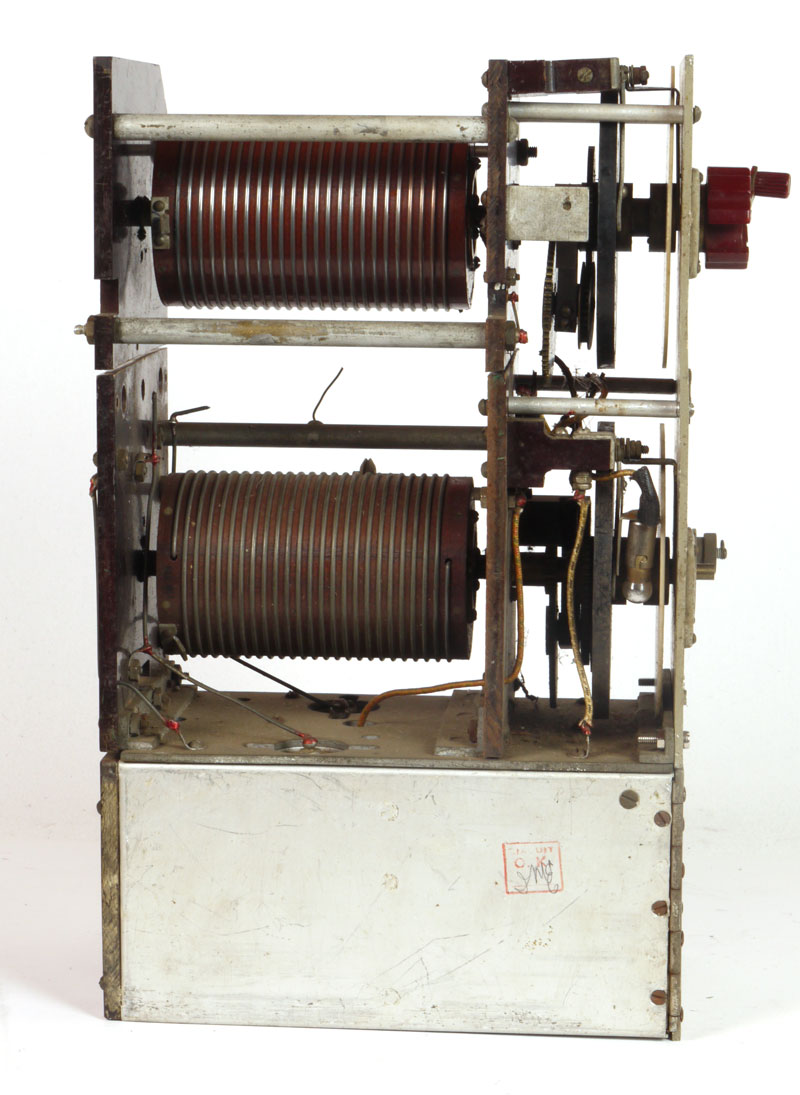

De rolspoelen gezien vanaf de rechter zijde. De bovenste was mooi opgpoetst en diende als afstemunit voor antennes.

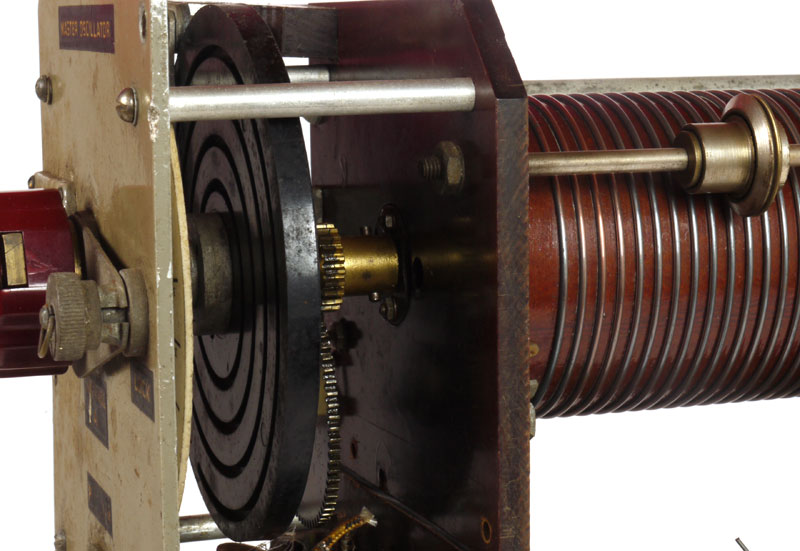

Links ziet dat er zo uit, de schalen werden ook verlicht.
Kanaal A, met afstemschaal en tandwielen.
Op de afstemschaal is de spiraal te zien waarmee de schaal wijzer wordt verplaatst.

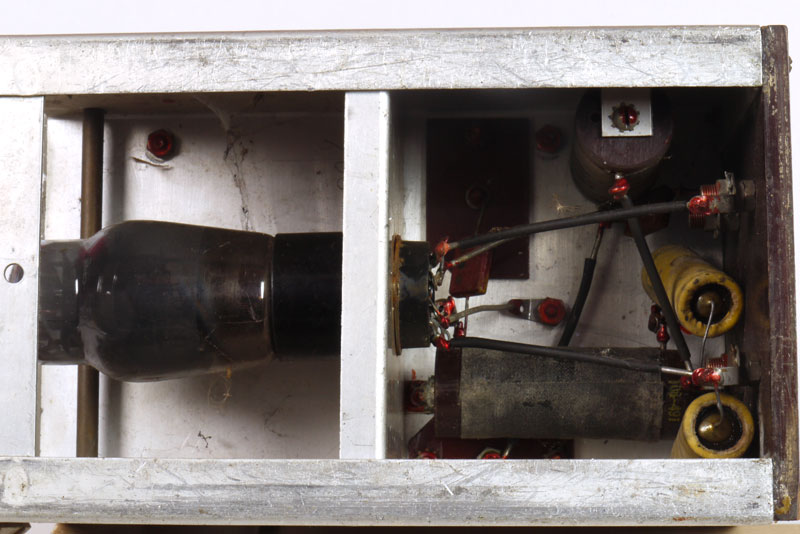

De indrukwekkende onderkant. Het geheel van de zender stelde ook niet erg veel voor. Zie schema onderaan de bladzijde.

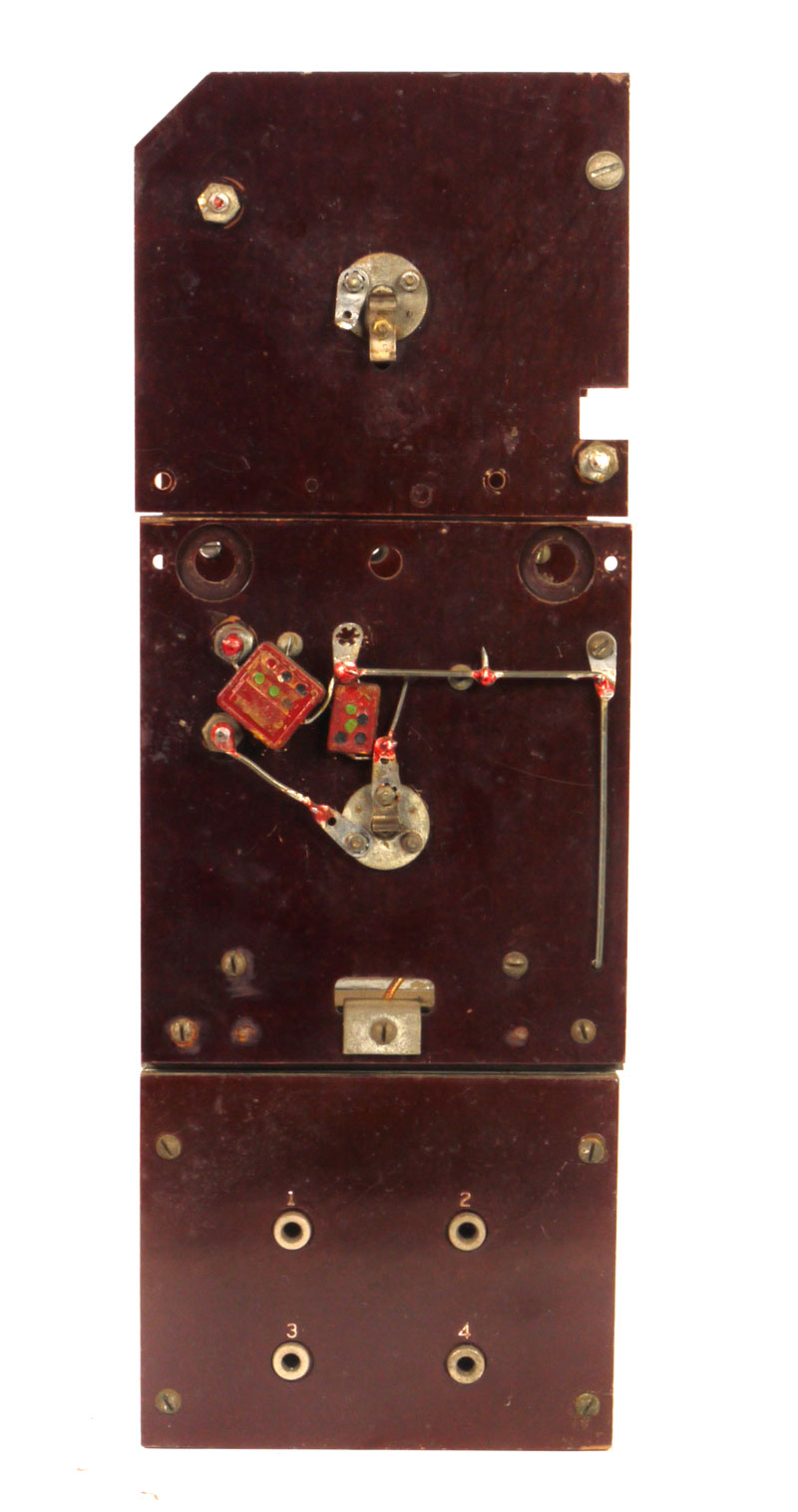

De complete achterkant.
DE SCHEMA's:

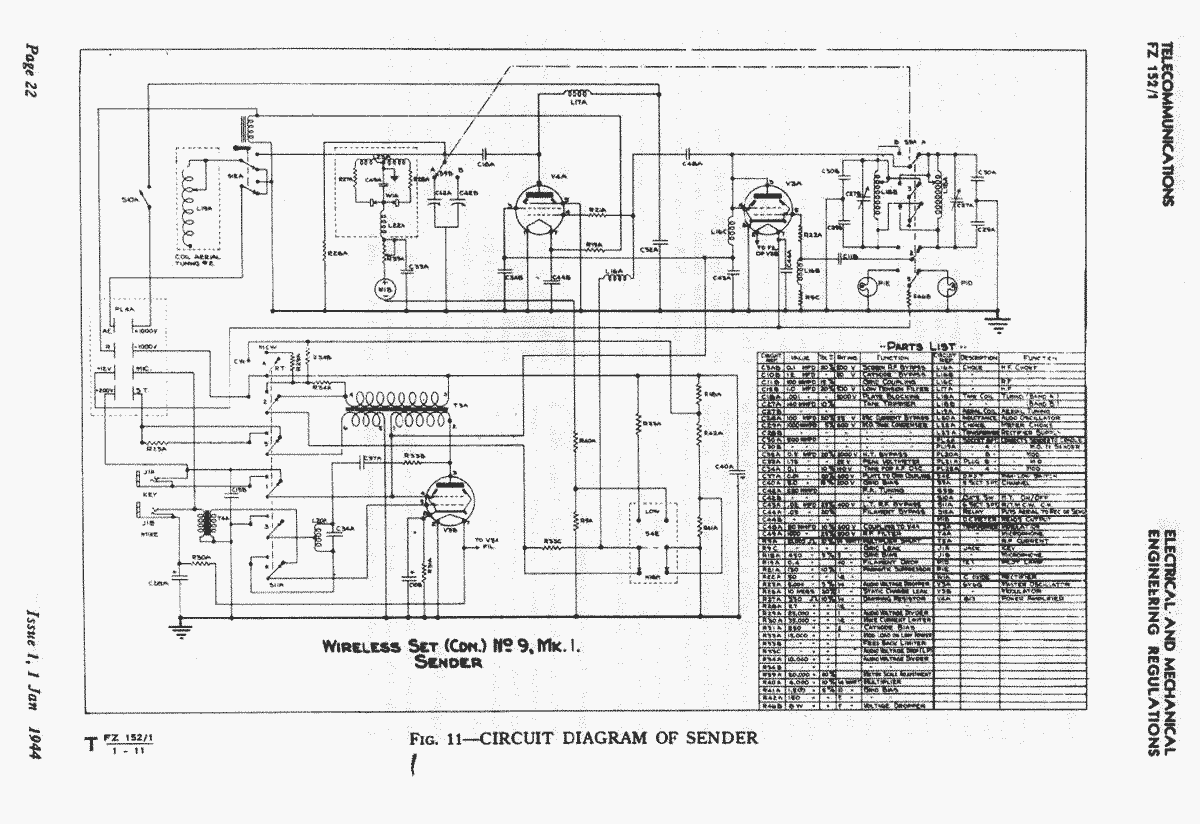

De zender

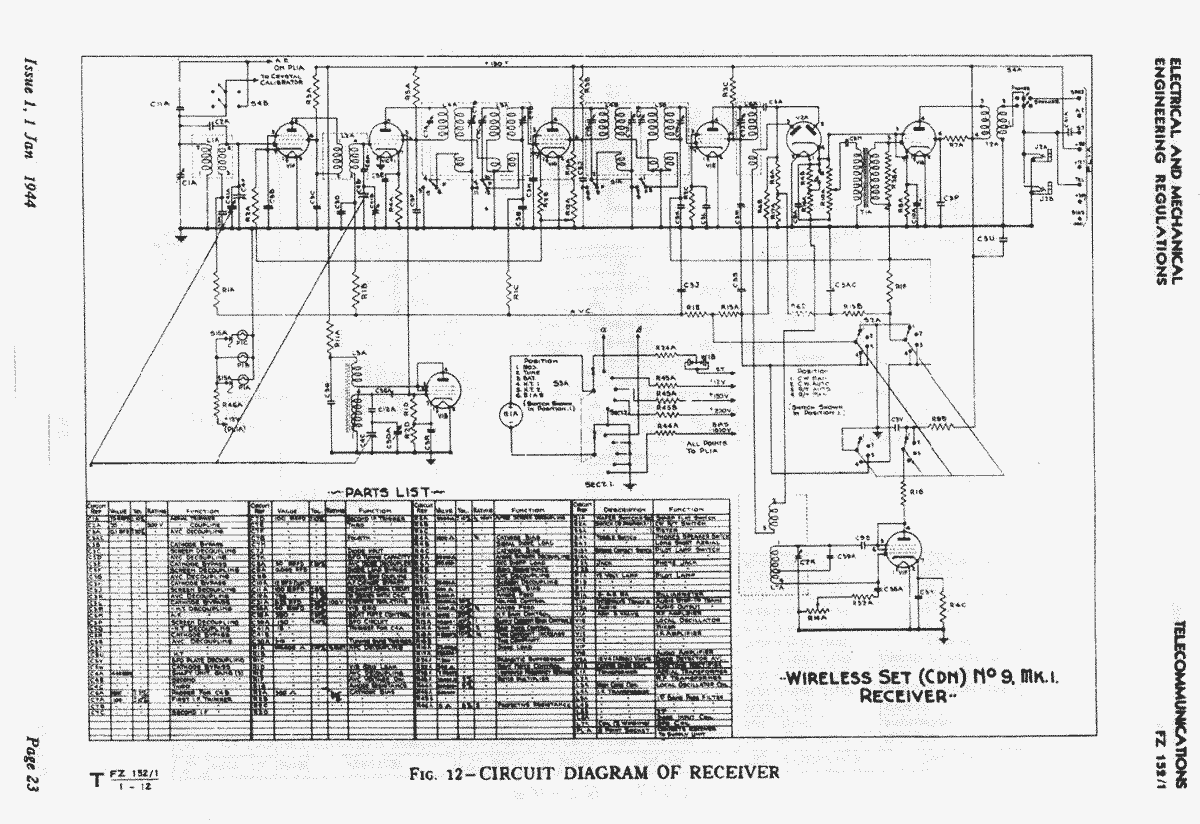

De ontvanger

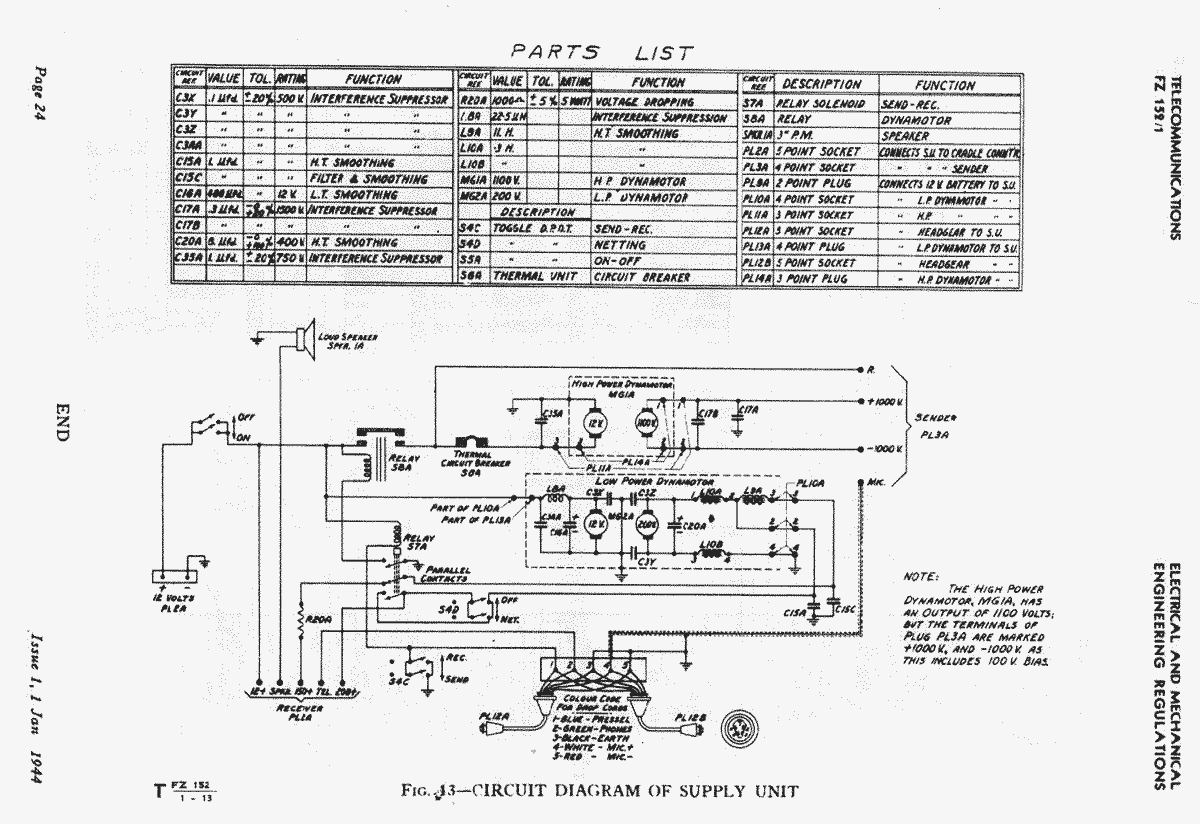

Powersupply
