De Wireless Set No. 62
Een interessant verhaal van de firma PYE, eigenlijke bedenker van de set staat HIER.

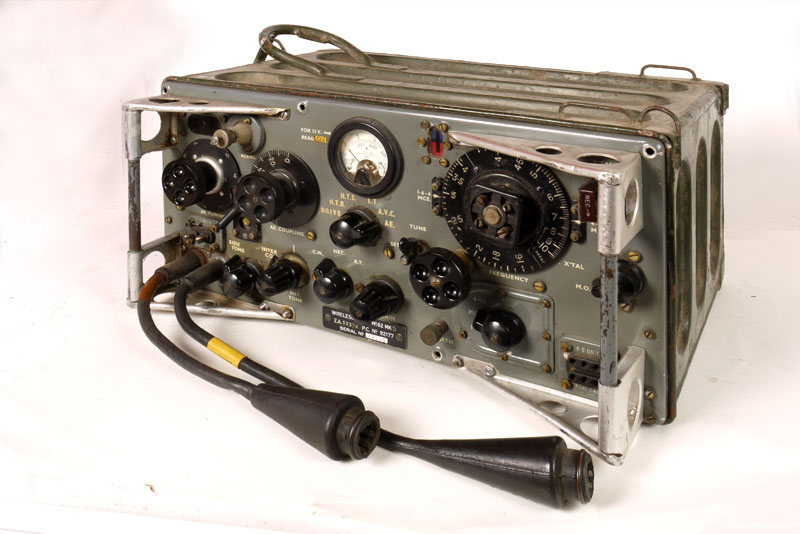

Een vooraanzicht van deze, weer typisch Engelse set.

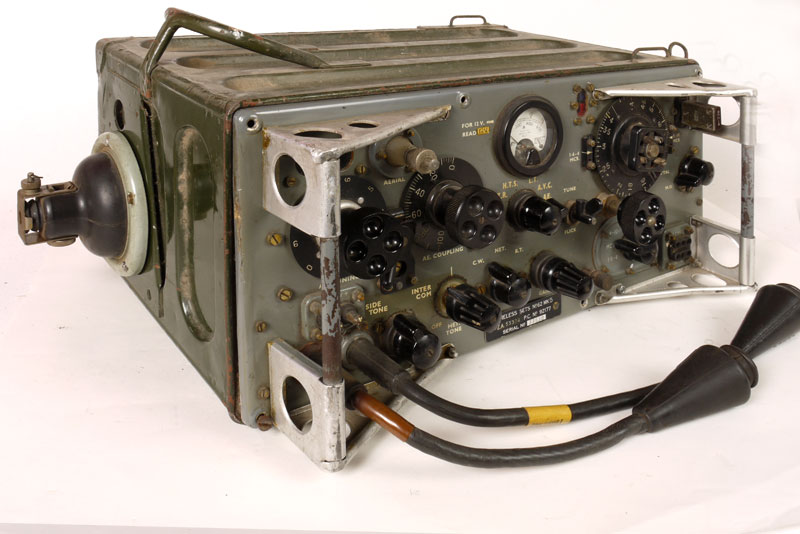

De linkerzijde met antennevoet.
Het schijnt dat de eerste ontwikkelingen van deze radio al in 1943 plaats vonden. Het was de bedoeling een opvolger te maken voor de W.S. 22, dat zou de W.S. 42 worden. Door materiaaltekorten werd aangenomen dat deze set niet voor 1945 in grote aantallen kon worden geproduceerd. Daarom werd de 62 ter hand genomen en de eerste series werden nog tijdens de tweede wereldoorlog in gebruik genomen. Zeker weten doe ik het niet, maar de sets met een serienummer onder de 7350 waren van voor einde WW2. Alles wat daarna komt is post-war.

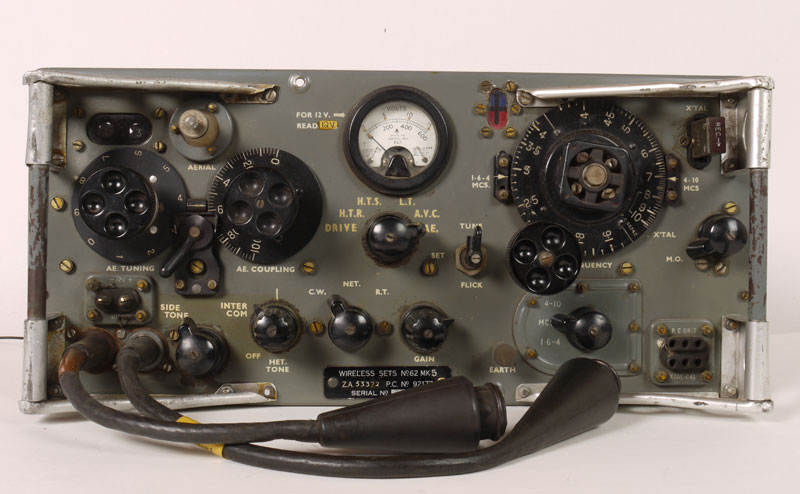

Een blik op alle bedieningselementen.

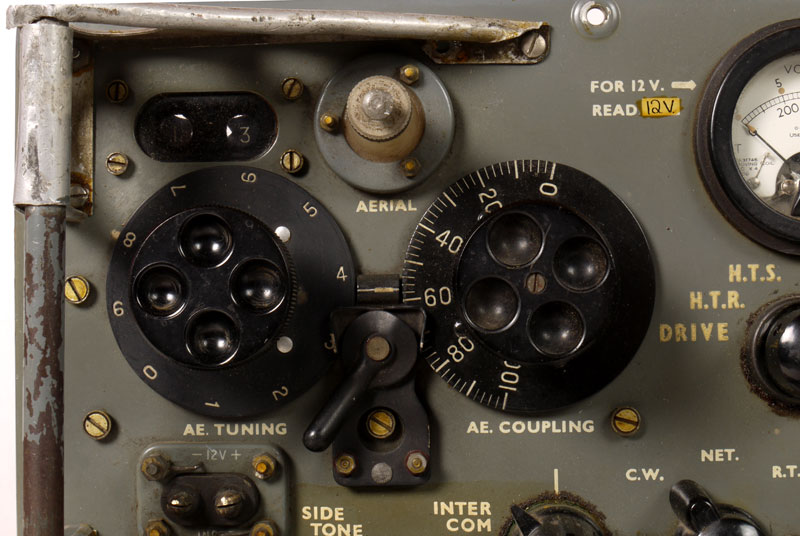

De uitkoppeling naar de antenne met AE-tuning, AE-coupling en de Aerial-aansluiting.

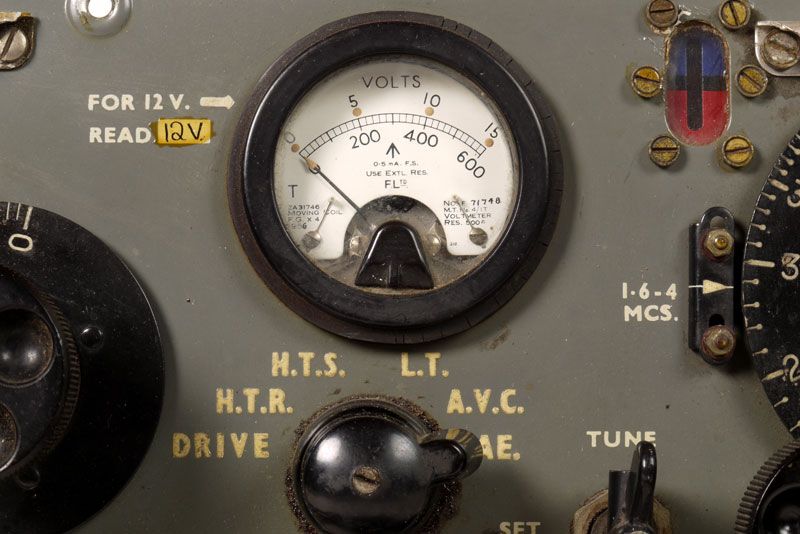

De universele meter. De geelachtig uitziende teksten zullen wel enige uitslag geven op de stralingsmeter.

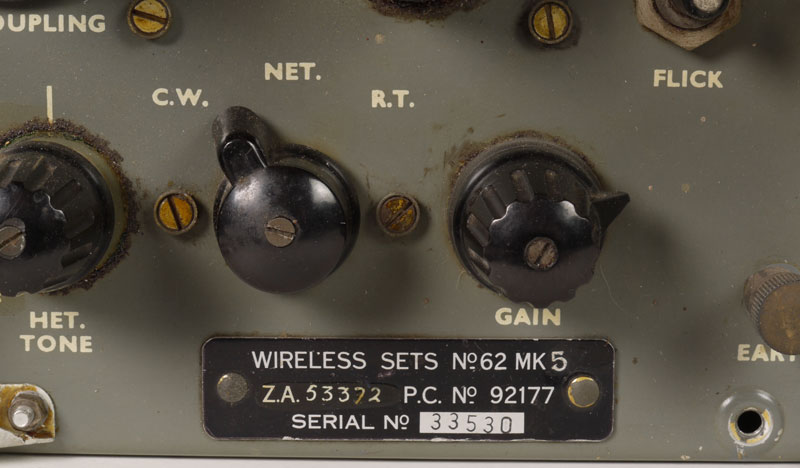

Op het typeplaatje is te zien dat dit een MK 5 is, met een hoog serienummer. Het is wel zeker dat deze geen tweede wereldoorlog heeft meegemaakt.

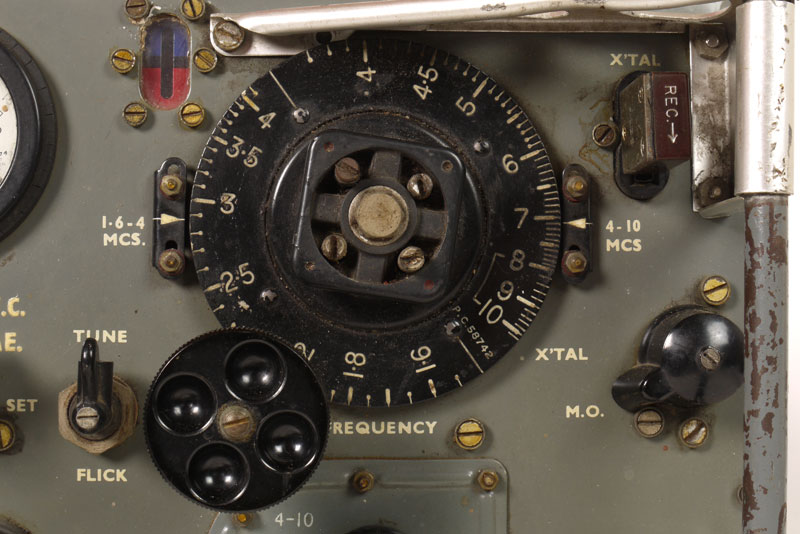

De afstemschaal van zowel ontvanger als zender. Rechts boven is ook nog een kristal te zien. Het moest 460 kHz boven de werk- frequentie zitten. Ook bij deze radio werd het befaamde "Flick-system" toegepast.

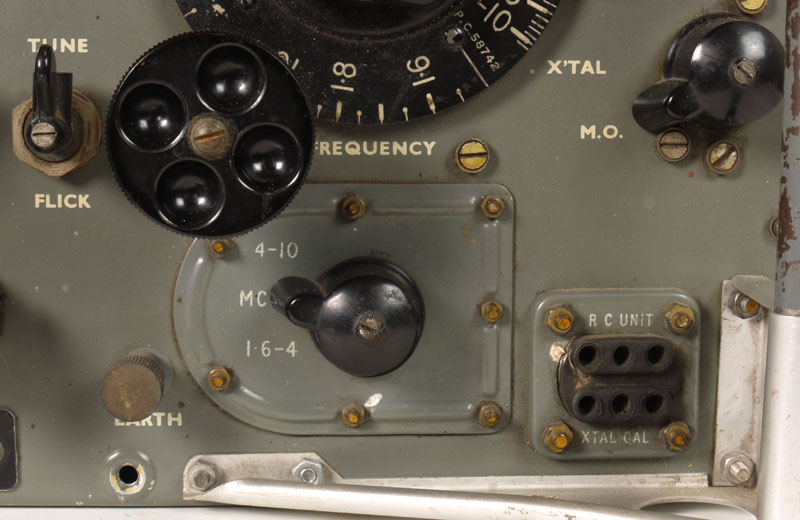

De bereikschakelaar en de aansluiting voor de "Remote Control Unit" en voor de XTAL Calibrator. Ook een verlichtings- lampje kon op deze connector worden aangesloten.
Het frequentiegebied is in twee bereiken onderverdeeld en wel:
Range 1 : 1,6 - 4,0 MHz
Range 2 : 4,0 - 10,0 MHz
Buizenbezetting:
| Zender | Ontvanger | ||
| functie | type | functie | type |
| Master Oscillator | + | Local Oscillator | ARP12 |
| Mic. Versterker | CV65 | HF-versterker / | |
| Mengtrap-BFO | ARTH2 | Side-toon det. | ARP12 |
| Buffer versterker | ARP35 | Mengtrap | ARP12 |
| HF Eindversterker | VT510 | MF-versterker | 2 x ARP12 |
| 1.e mic. versterker | Detektor/AVC | AR8 | |
| LF-versterker/sidetoon | CV65 | ||
| AR8 | = CV1306 |
| ARP12 | = CV1331 |
| ARP35 | = CV1091 |
| ARTH2 | = CV1347/281 |
| VT510 | = CV510 |
De MF bedraagt 460 kHz.
Voeding:
12 Volt input voor "Rotary transformer" die
340Volt anodespanning maakt.
Stroomopname:
Ontvangst : 3A.
Standby : 3,7 A.
Zenden R/T : 4,6 A
Zenden CW : 5 A.
Vermogen:
0,8 tot 1,1 W bij CW 0,5 tot 0,8 W bij R/T
Bereik:
Afhankelijk van de omstandigheden en antenne, ongeveer 15-25 mijlen.
Gewicht: Set ca. 30 lb, alleen de set zelf.

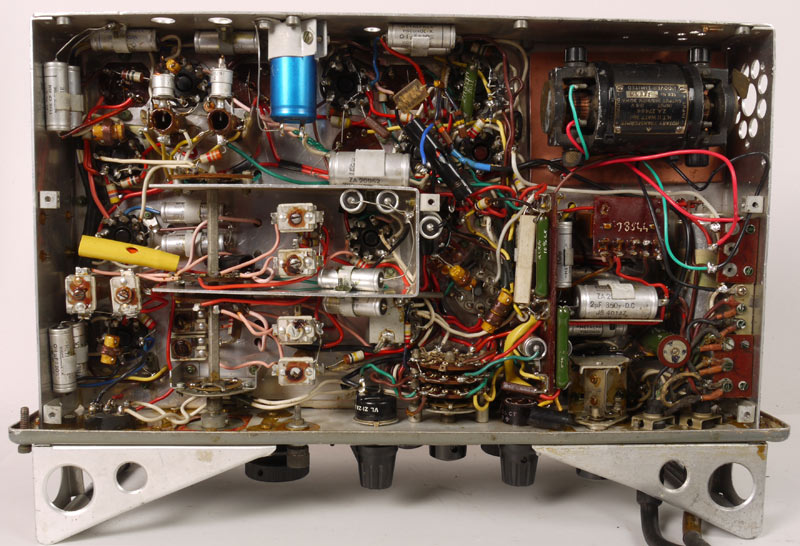

Totaalaanzicht van de onderkant, er zijn wat componenten vervangen door modernere types.

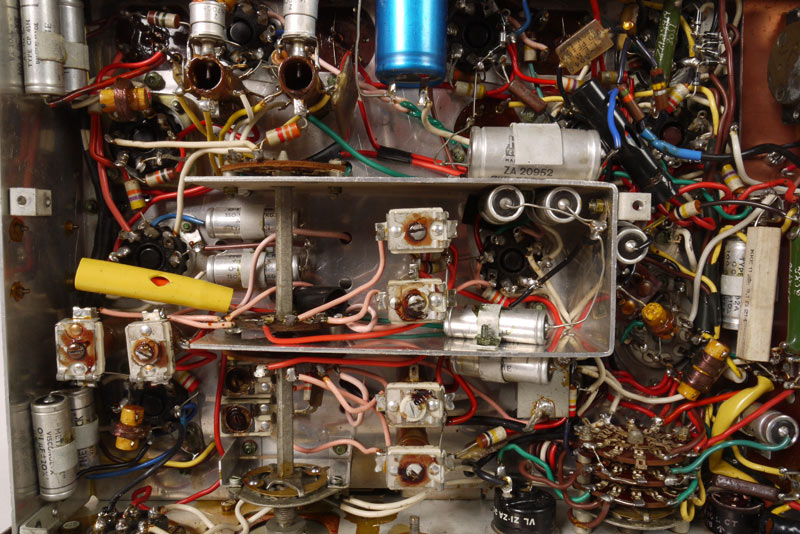

Onderaanzicht van het ontvangergedeelte.

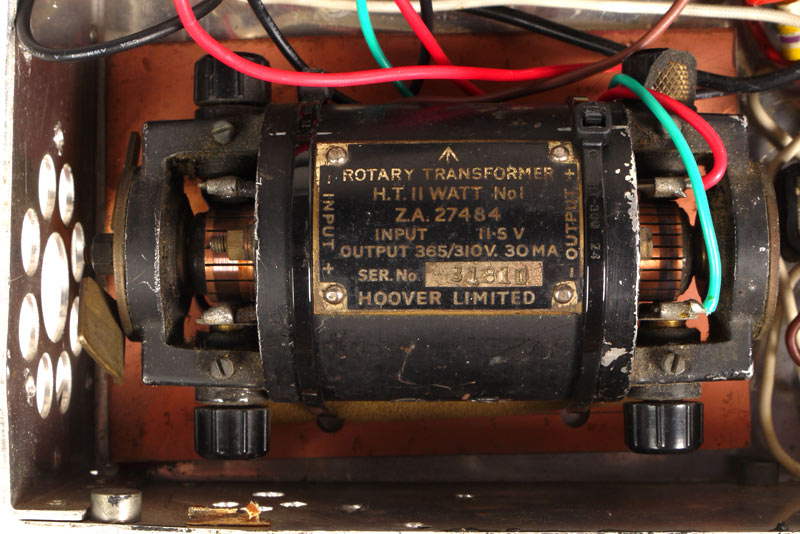

De dynamotor of in het Engels "Rotary transformer" levert 365/310 Volt bij 30 mA bij een input van 11,5 Volt. Dit exemplaar moet nog weer ingeblikt worden in verband met de storingen die het produceert.

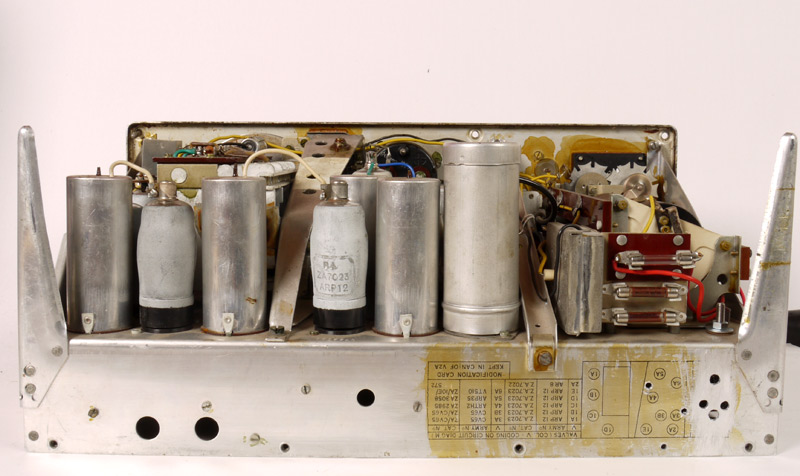

De achterkant, het chassis is van alluminium gemaakt, de kast is in vergelijking met de WS-19 uitermate licht.

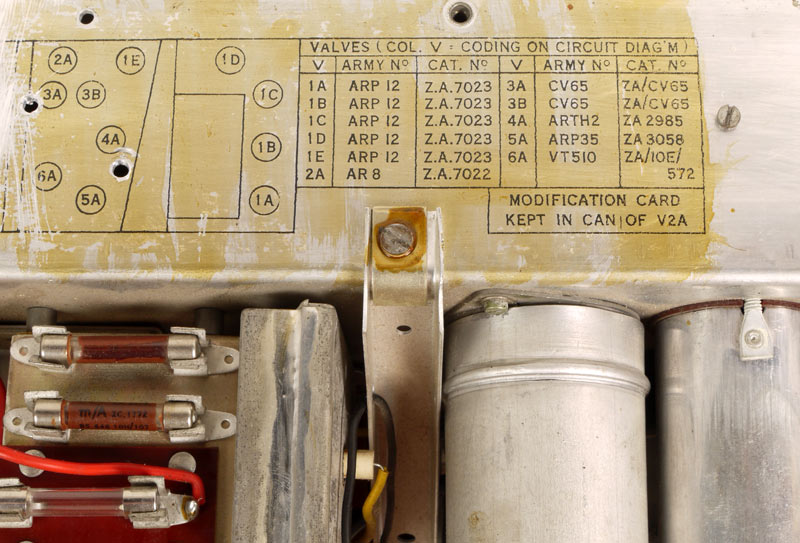

Overzicht van de buizenbezetting en zekeringen. Ik heb nog niet in de huls van V2A gekeken.

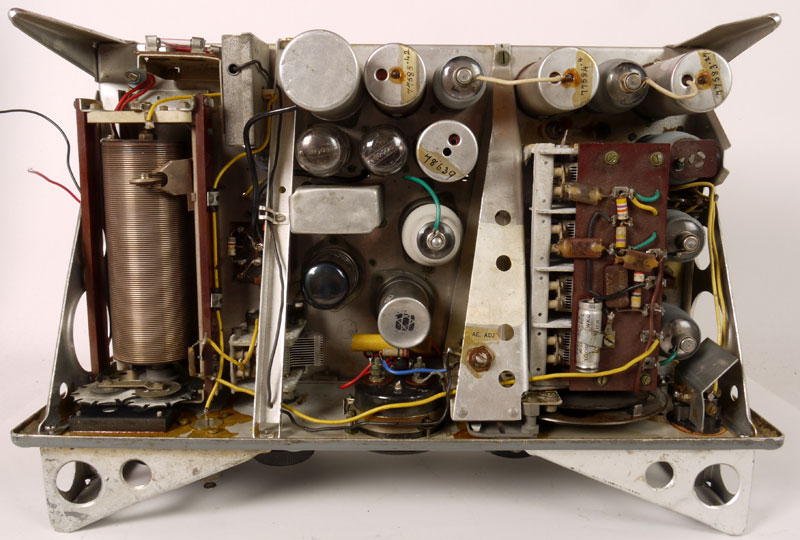

Het apparaat in vogelvlucht.

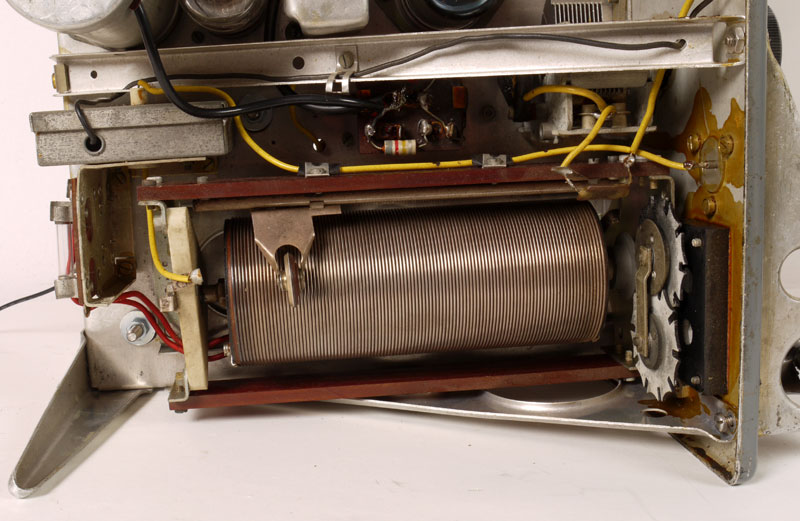

De rolspoel, waarbij je je lam draait. Hier zou een motoraandrijving een goede oplossing zijn.

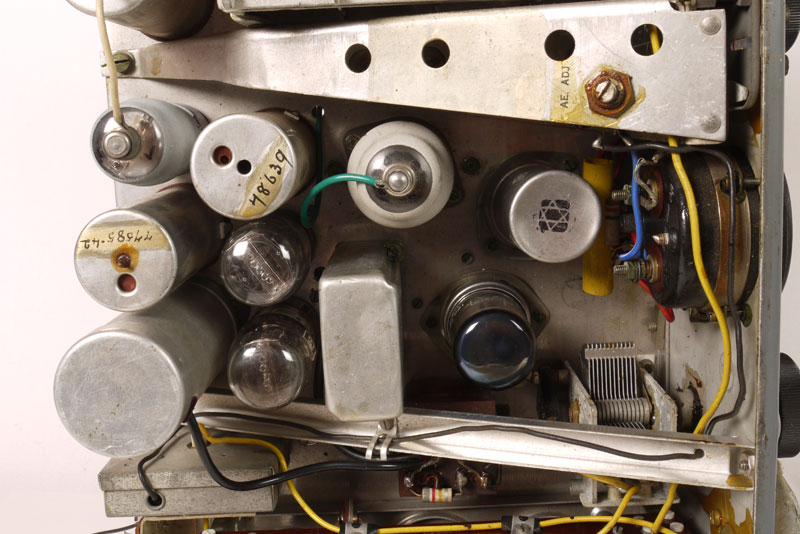

De modulator, driver en eindbuis.

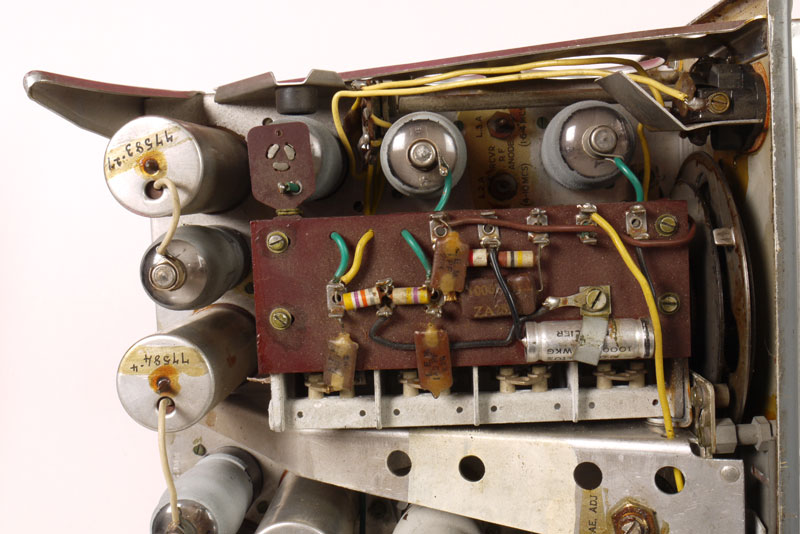

Een gedeelte van de ontvanger.

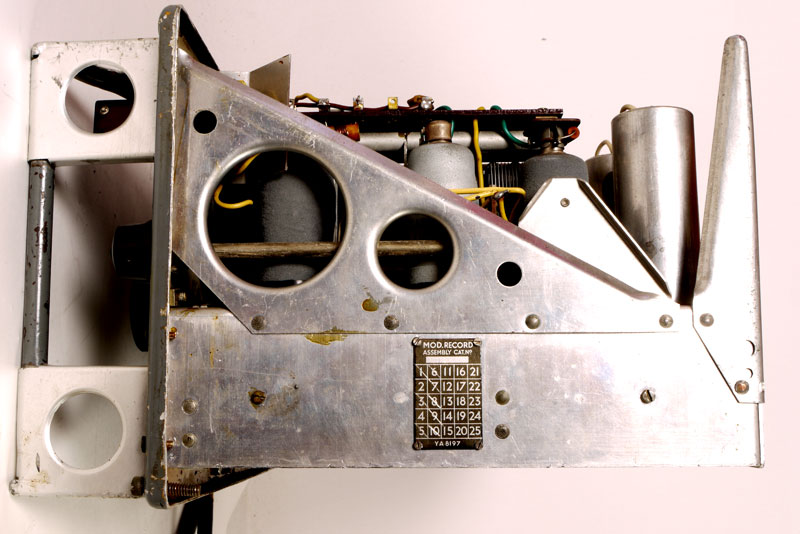

De rechter zijkant met modificatie-plaatje.

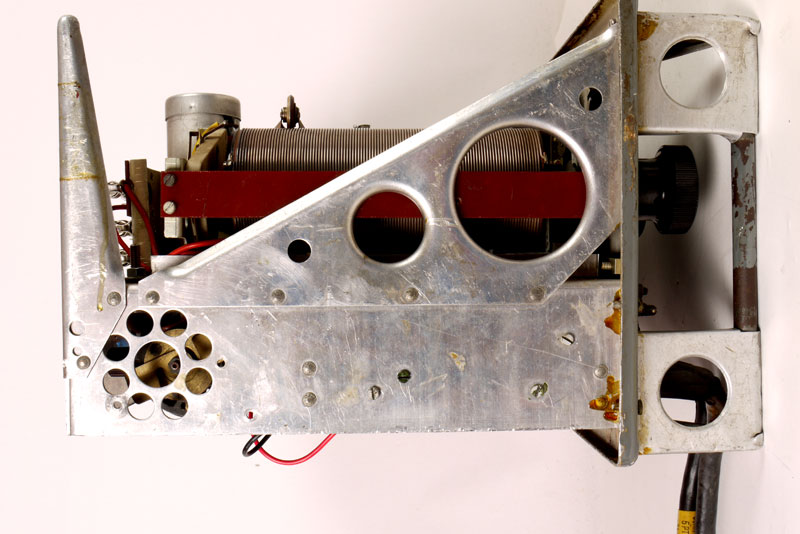

De linkerkant met blik op de rolspoel. De 9 gaten, links onder, zijn voor de koeling van de rotary-transformer, aangezien de fan direkt tegen de buitenkast stond te blazen, deed de koeling nauwelijks wat. Het resultaat was ook de de rotary-transformers bij bosjes uitvielen. In latere versies werd het ding ook vervangen door een transistor-omvormer. Een teken dat de set nog heel lang gebruikt is.

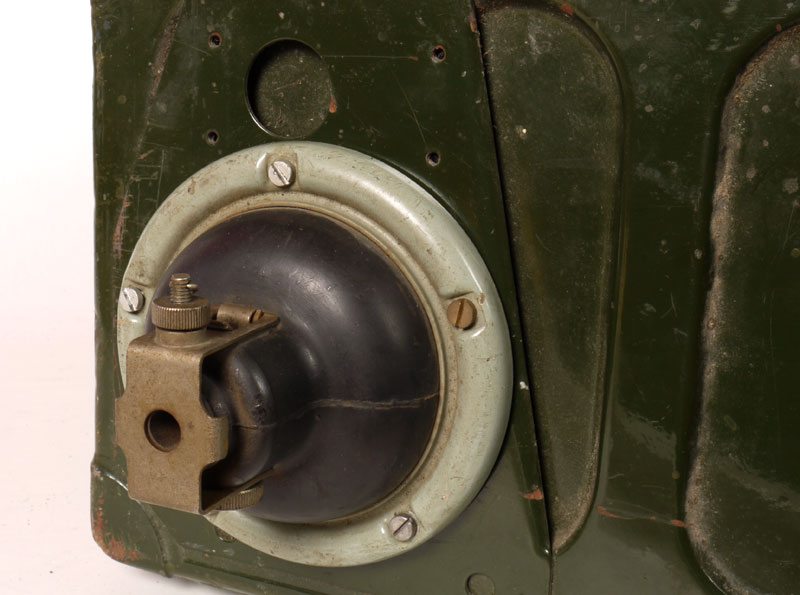

De antennevoet, boven de voet zat nog de antenna-bracket. Deze werd, omdat hij als lastig ervaren werd, veelal tijdens gebruik er af gehaald. Ze zijn dan ook nauwelijks te vinden.
Bijbehorende apparaten:
De Calibrator-Crystal No. 10., Z.A. 32171

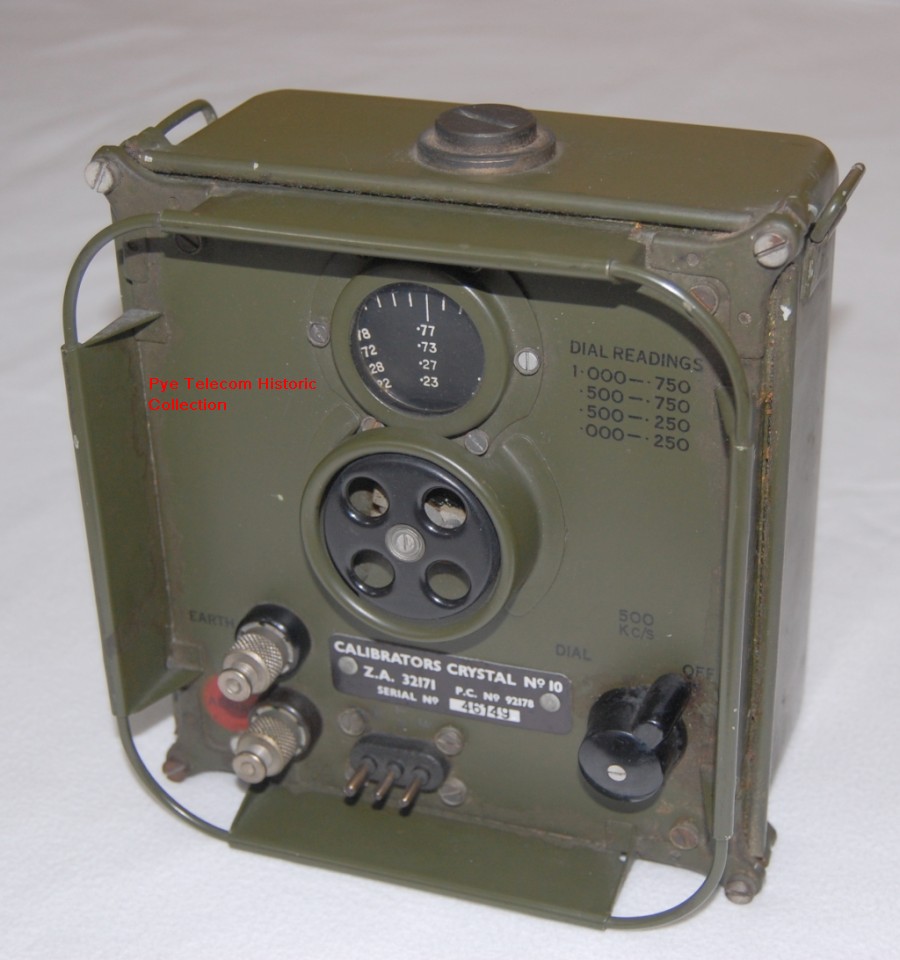

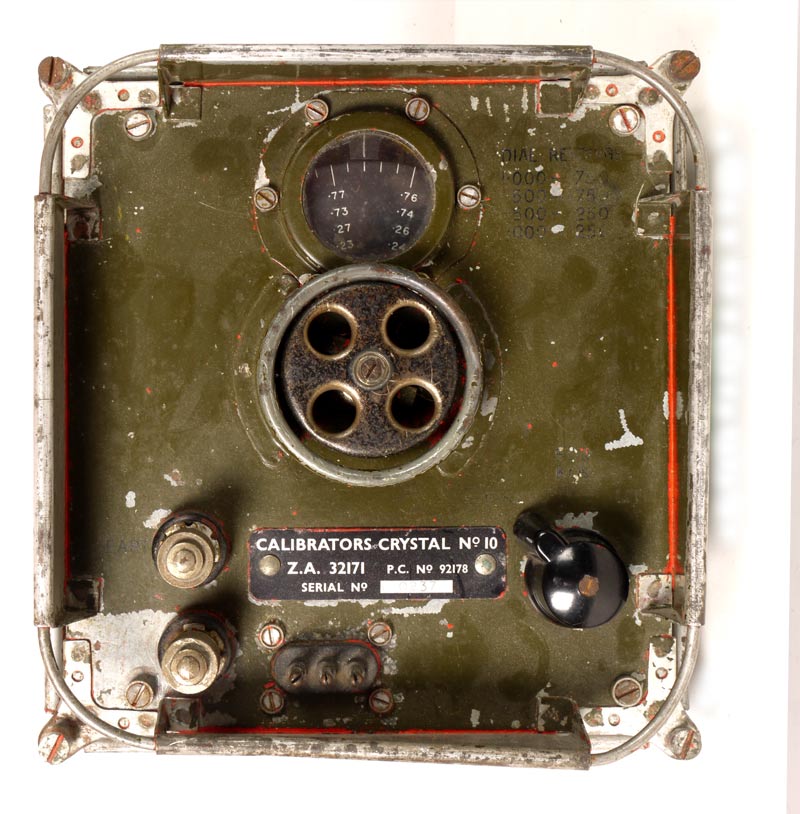

Zo ziet de ze Calibrator er in ongeschonden staat uit. ( Source: Pye Telecom History Group - Virtual Pye Museum)

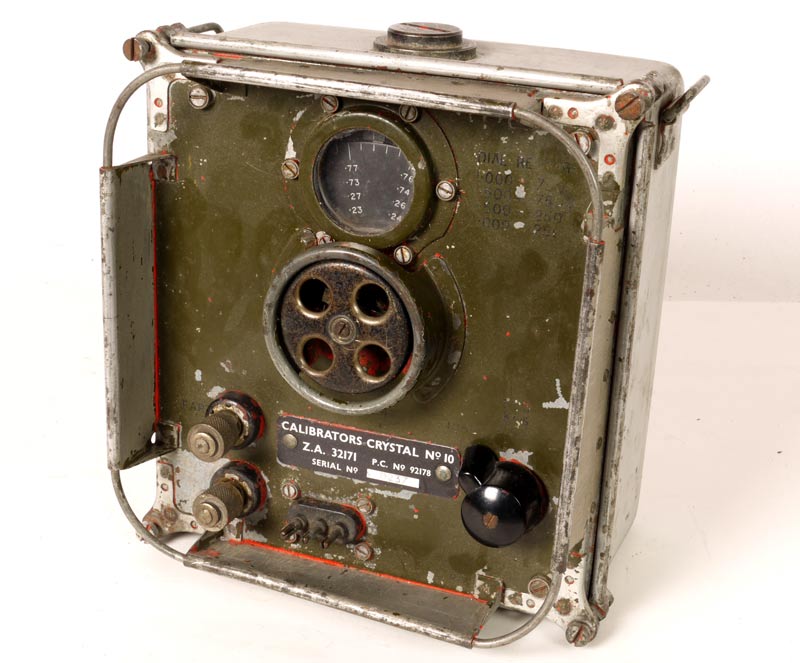

De beschrifting op het frontpaneel is niet zo heel duidelijk, ook een kwastje verf kan geen kwaad.

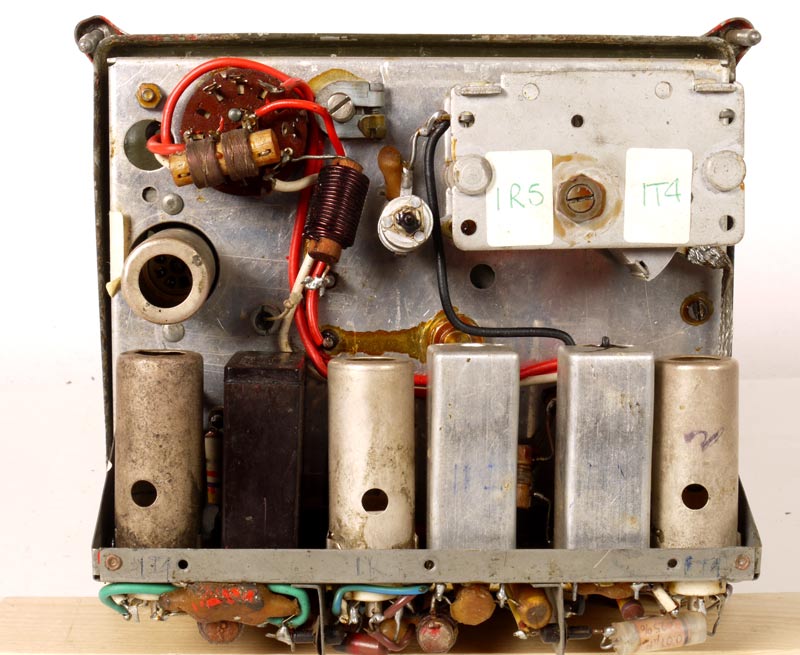

De achterkant, alle buizen ontbreken nog.

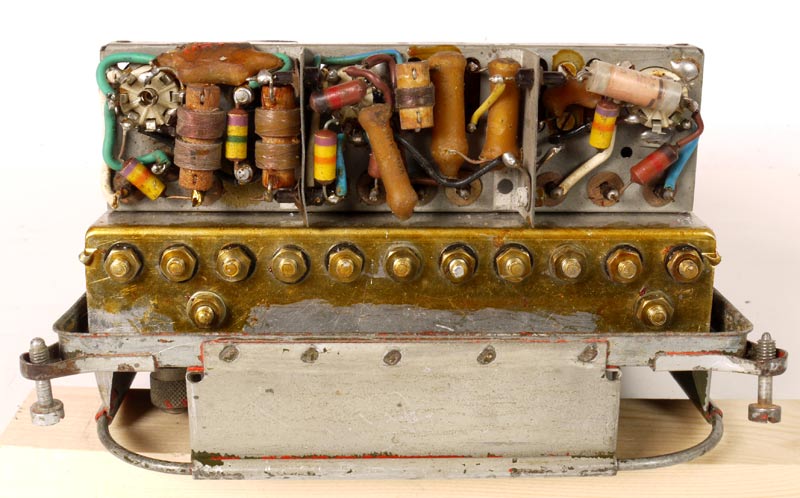

De onderkant, elke moer is de bevestiging van een condensator.

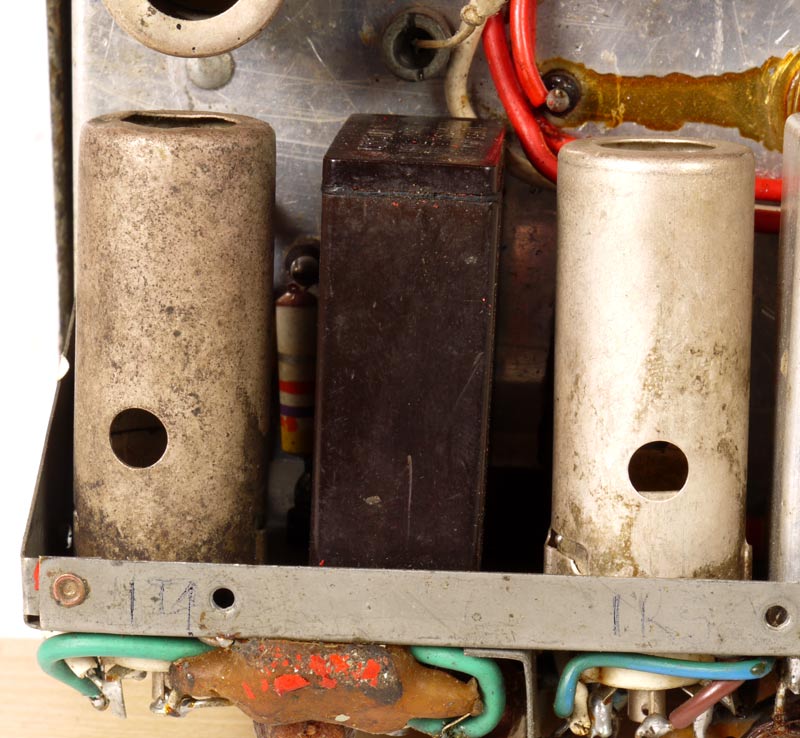

Het bruine houdertje herbergt het kristal.

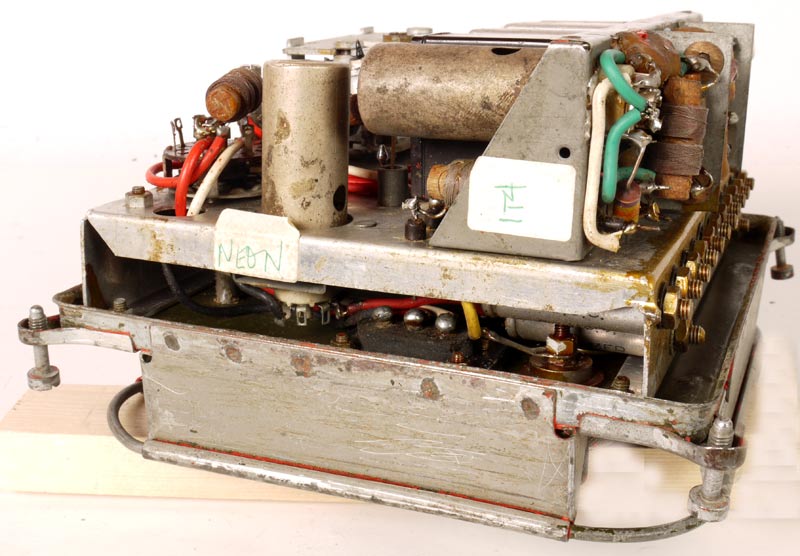

De verticale buis is een neonstabilisator die gebruikt wordt als 1 Hz oscillator.

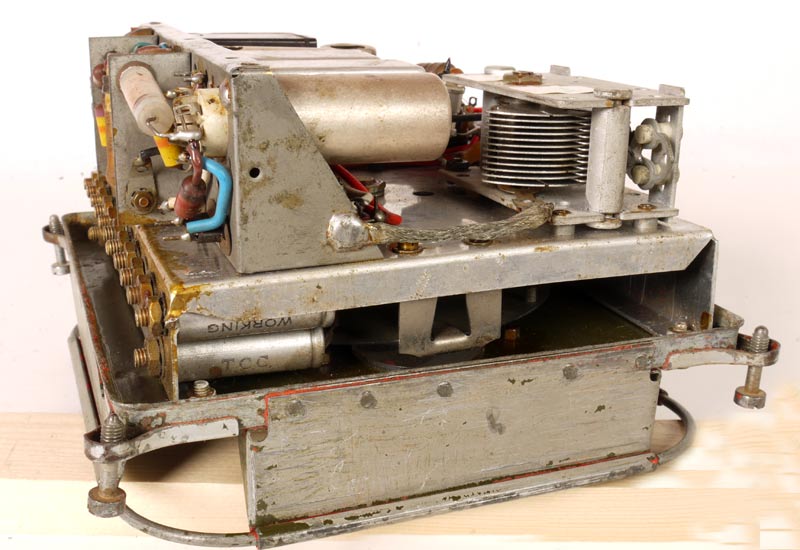

De kant met de afstemcondensator .
En hier een foto van de
