Instrument Testing No. 1

Het meetinstrument "Instrument Testing No.1" is een een meter die gebruikt werd voor het testen van accu's. De fabrikant is Victoria Instruments Co. Ltd. NW10.

Een advertentie uit 1949 toen het bedrijf nog bestond. Links onder een soortgelijk kastje als het "Instrument Testing No.1".

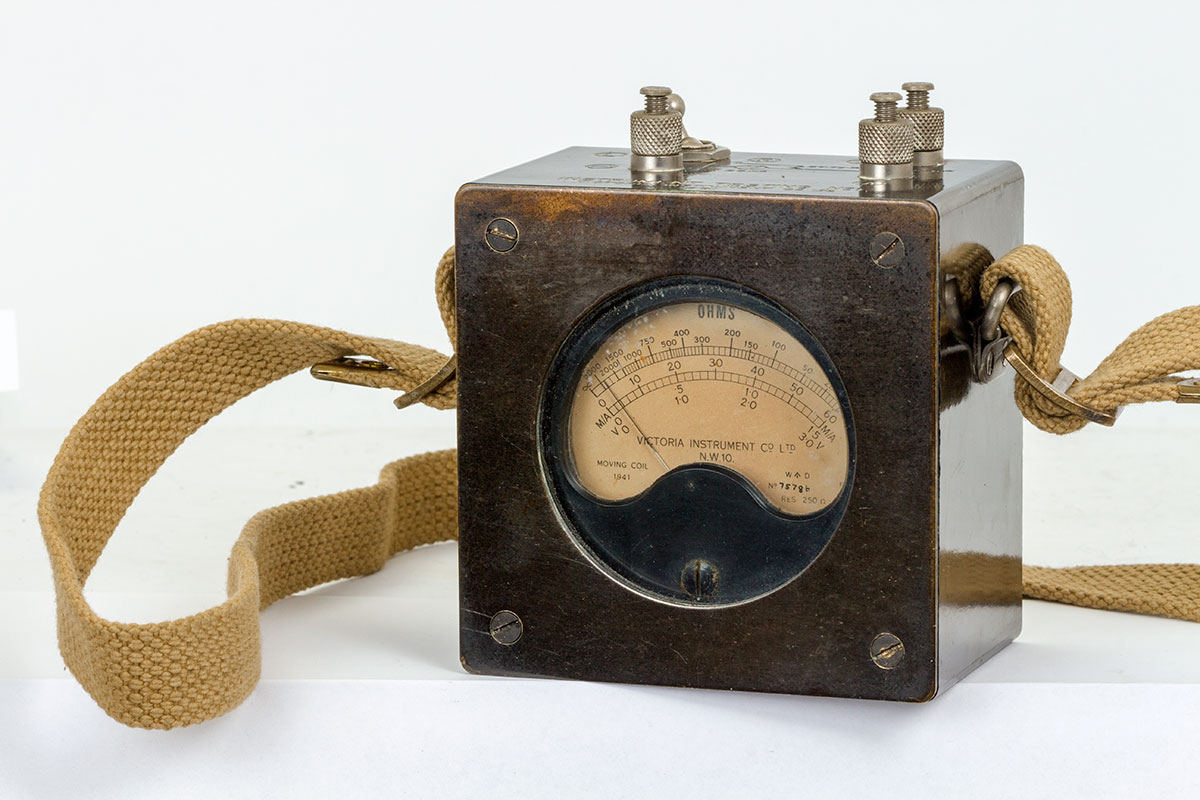

Dit is het instrument, compleet met draagriem (Ook van 1941).

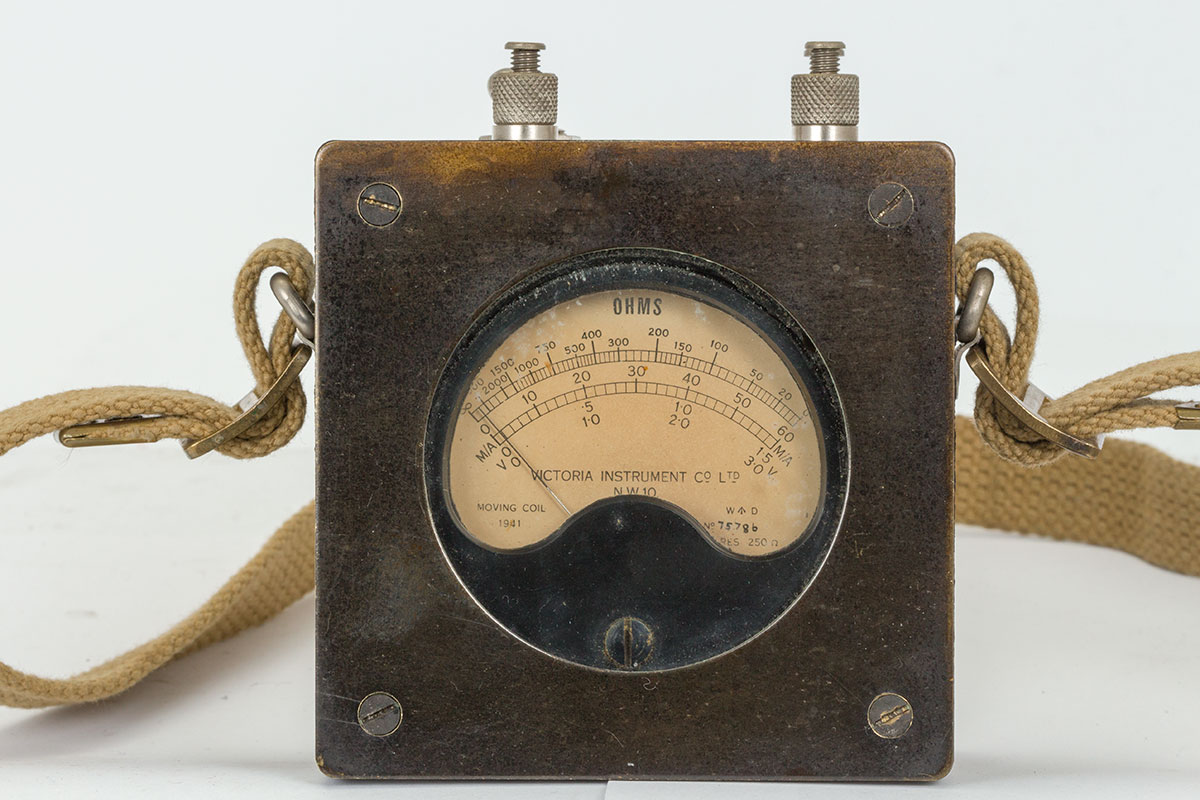

Het vooraanzicht, op de voorkant is nog een extra messing front op de bakelieten behuizing aangebracht.

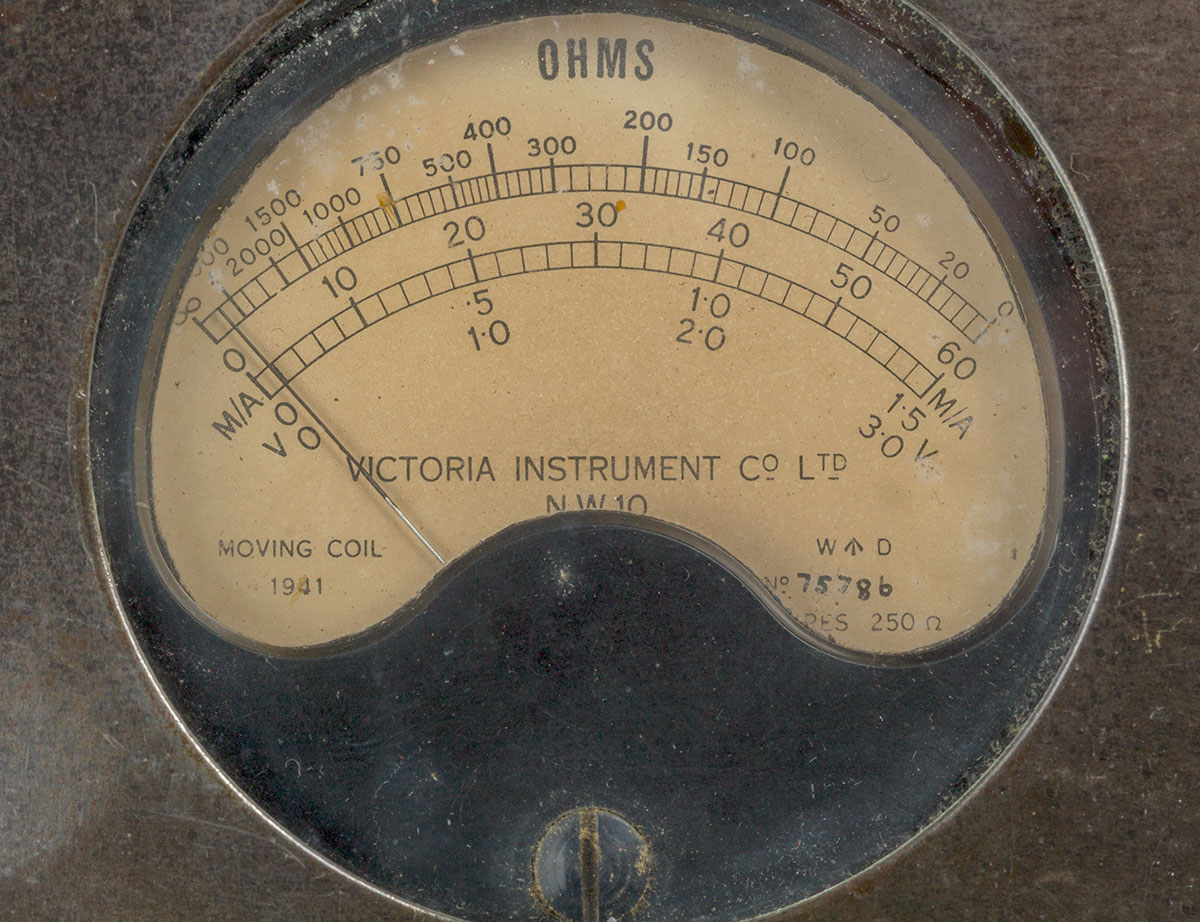

Het gebruikte meetinstrument is een draaispoelmeter van 1941 met een weerstand van 250 Ohm.

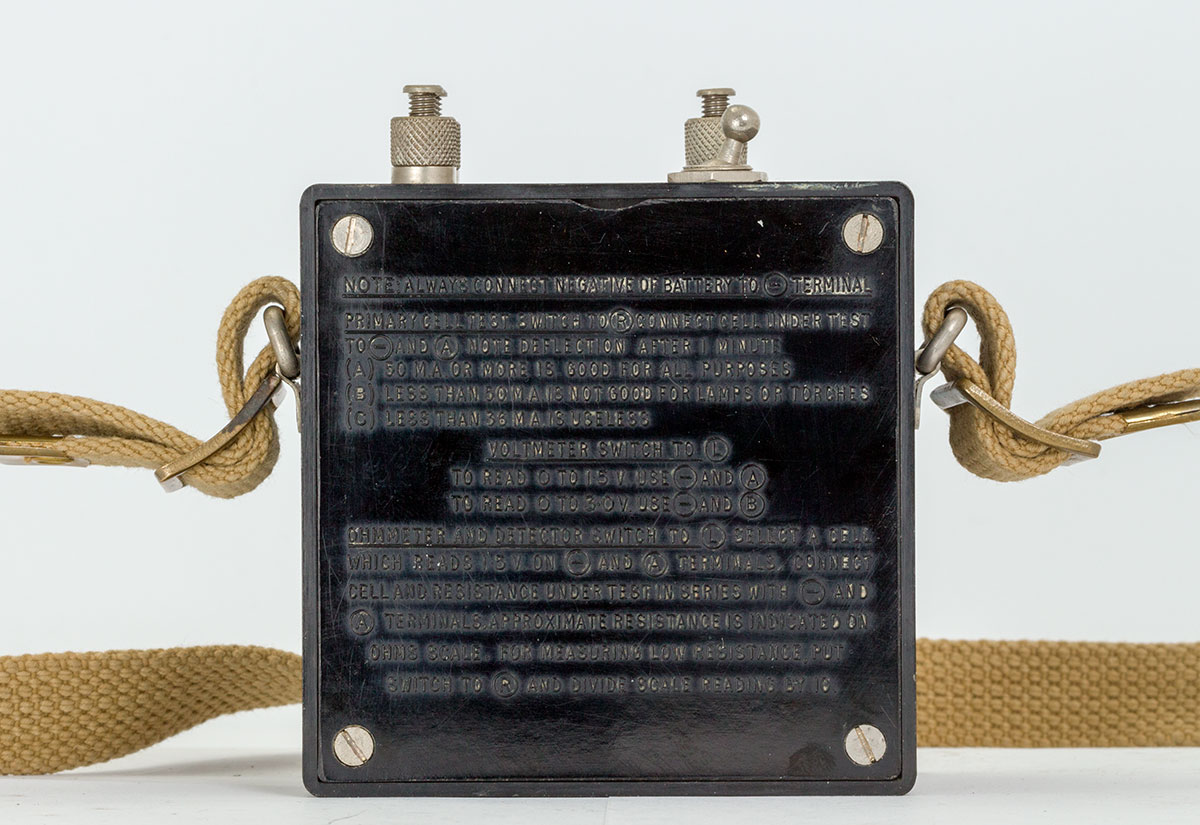

De aansluitingen bevinden zich boven op het kastje. De gebruiksaanwijzing is op de achterkant gedrukt.

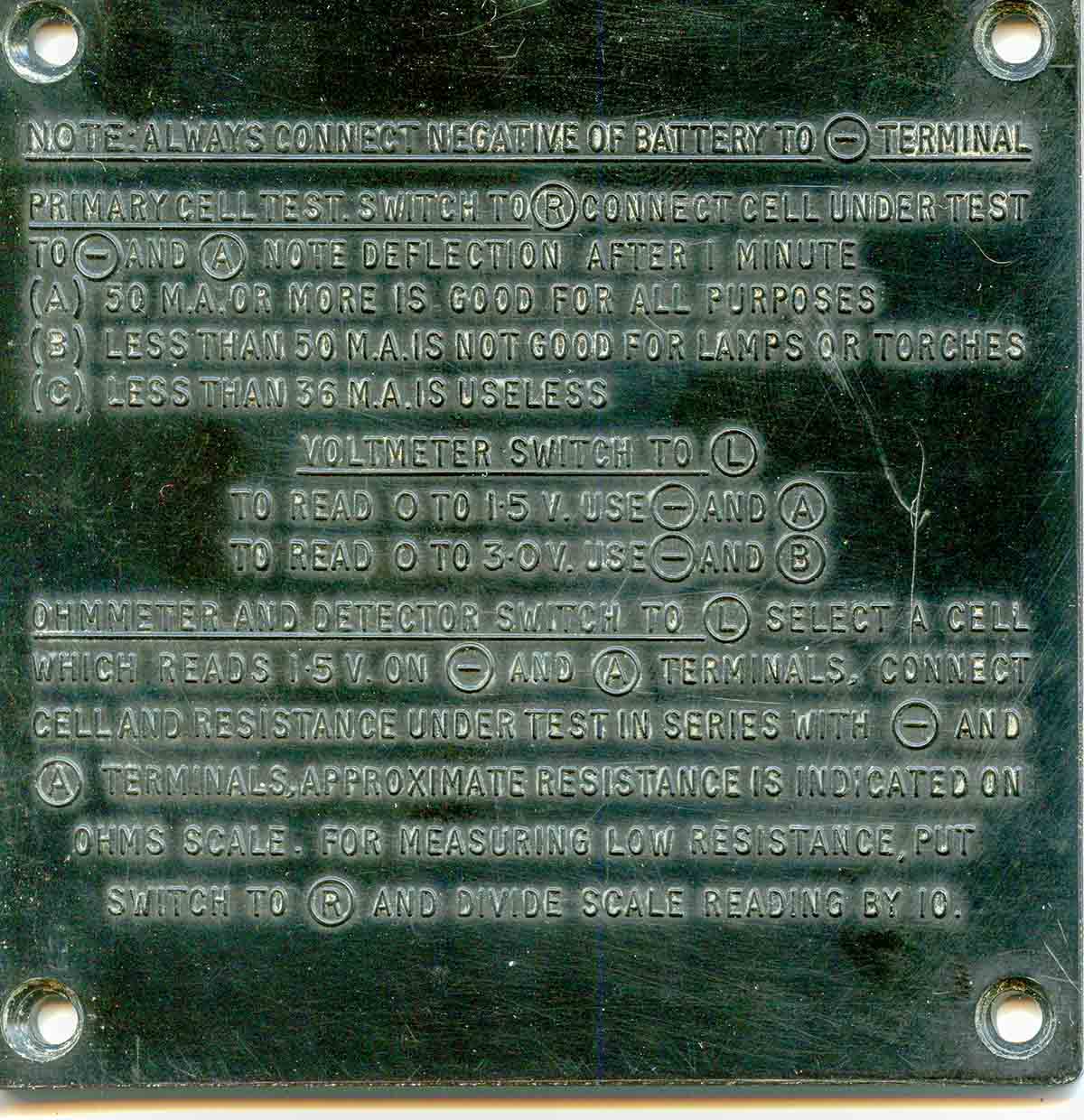

Het is nogal lastig om deze tekst te fotograferen, daarom heb ik de achterplaat op de scanner gelegd in de hoop dat het dan beter leesbaar wordt.

Dat is dus aardig gelukt.

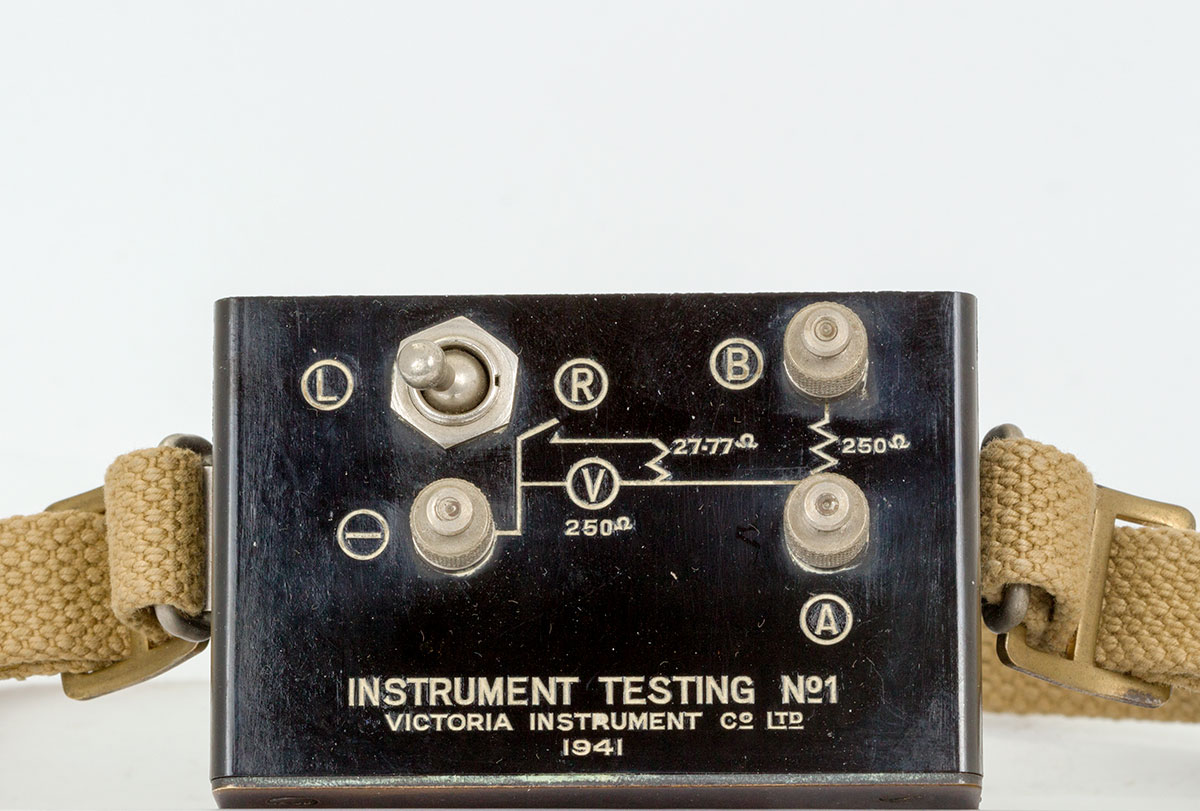

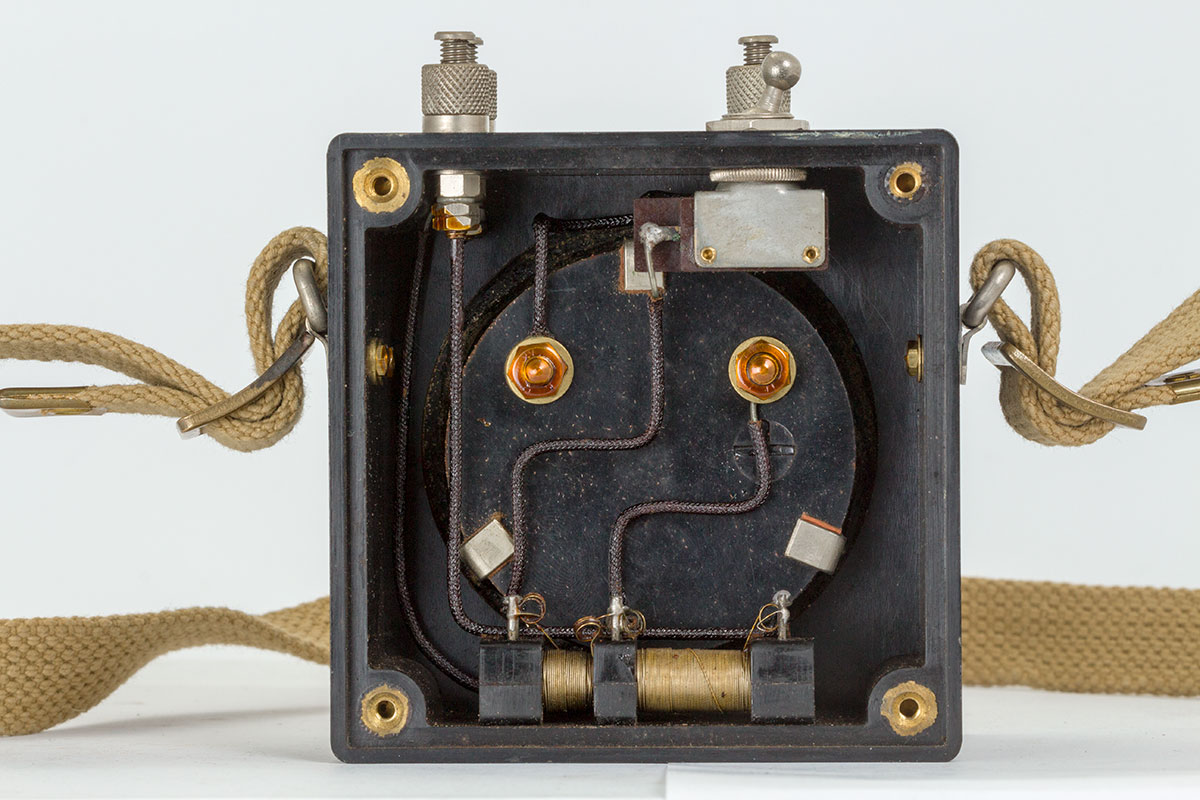

Nu de achterplaat er toch af is, kan er ook een foto van het binnenwerk worden gemaakt. Het schema staat boven op het kastje.

Wat opvalt is dat er geen ZA-nummer oid. op staat, het meetinstrument heeft wel een "Broad Arrow", dus, British Government property.
