Power Supply Unit No. 7 Kits No. 1 Z.A. 1757 1/1

Je zult maar ergens met je WS-21 staan en de 6 Volt accu is leeg. Alleen rook- of lichtsignalen om met de rest van de wereld te communiceren.
Niet met deze Engelse vinding, de oplossing, de Power Supply Unit No. 7 Kits No. 1 Z.A. 1757 1/1
Een handgenerator om de 6 Volts accu weer van de nodige energie te voorzien, natuurlijk wel ten koste van je eigen energie....

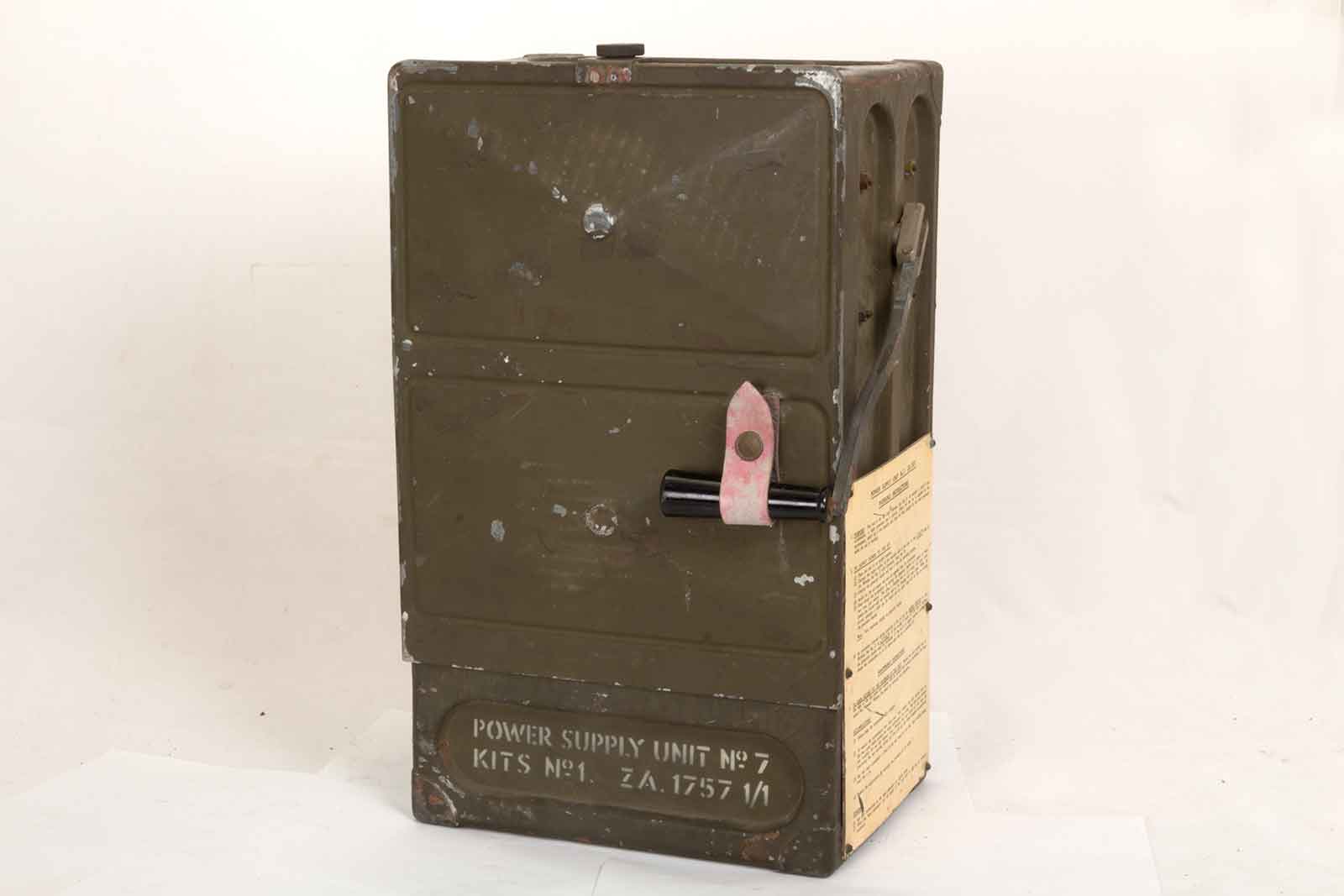

De gesloten kast, het zelfde soort dat ook voor de WS18 em WS68 werd gebruikt, alleen dan weer wat anders.

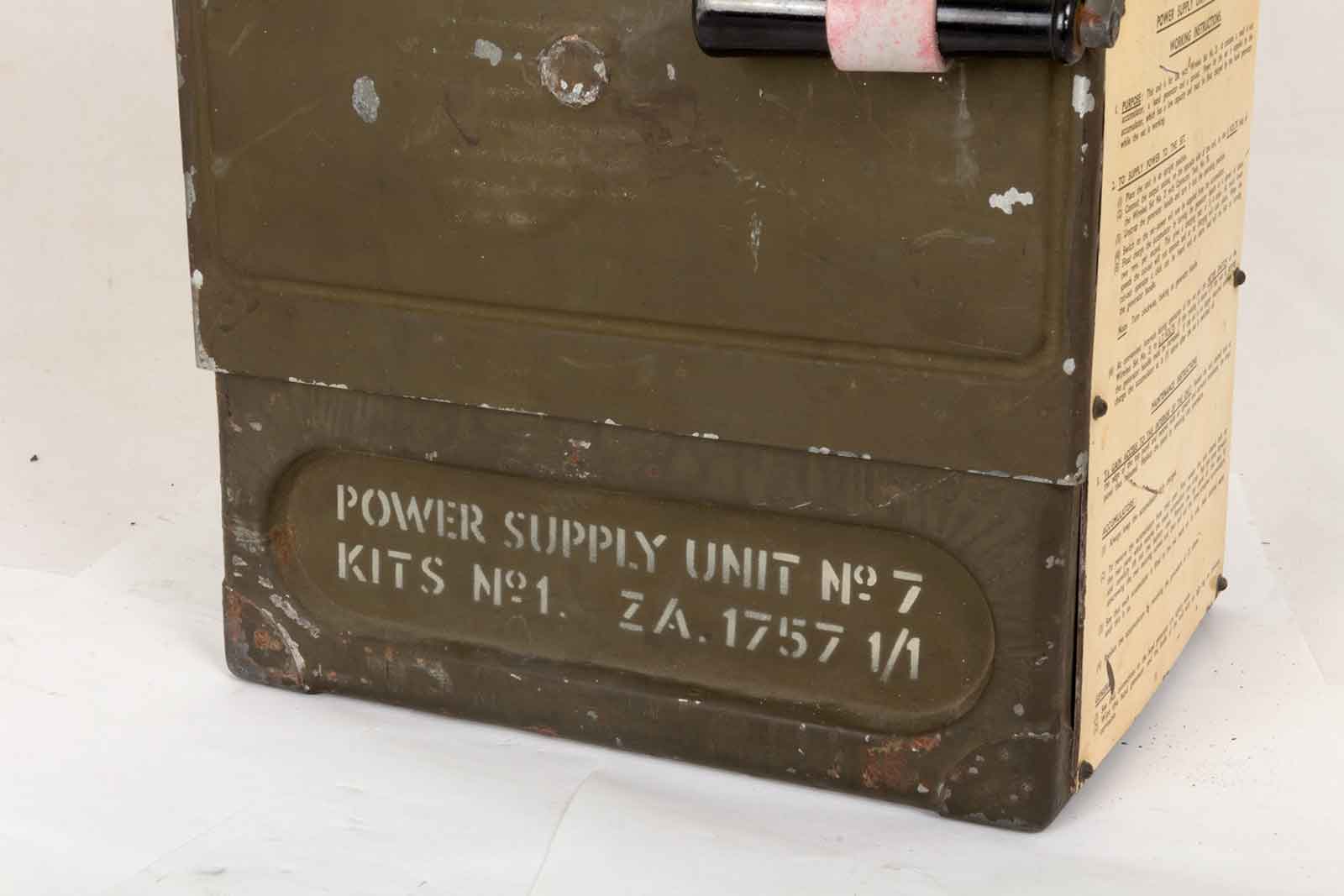

Daar hoef je de bril niet voor op te zetten, ZA. 1757 1/1. Waarom dat laatste er achter staat is niet helemaal duidelijk.

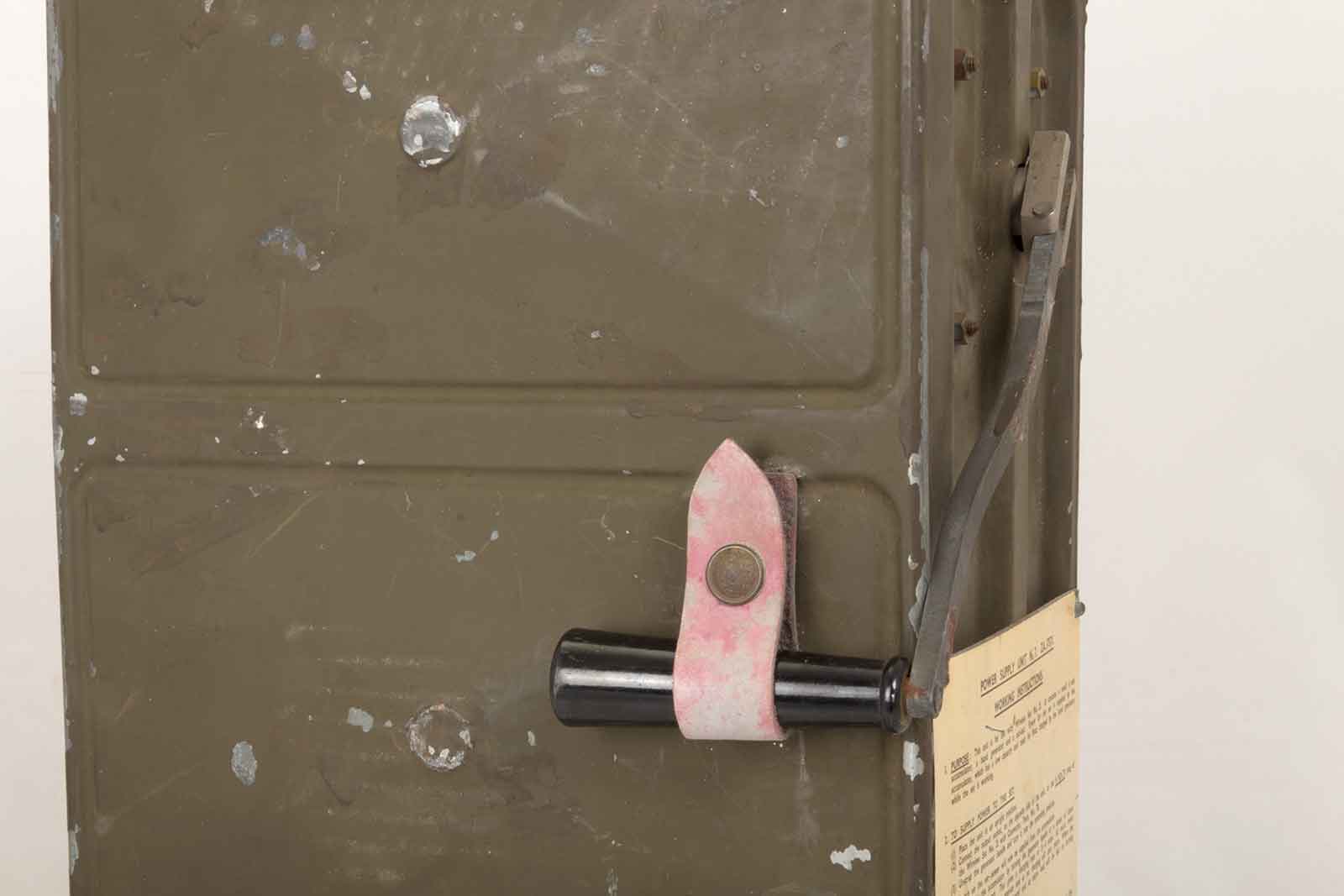

Met een lederen riempje wordt de zwengel gefixeerd. Dat is wel zo handig bij het transporteren.

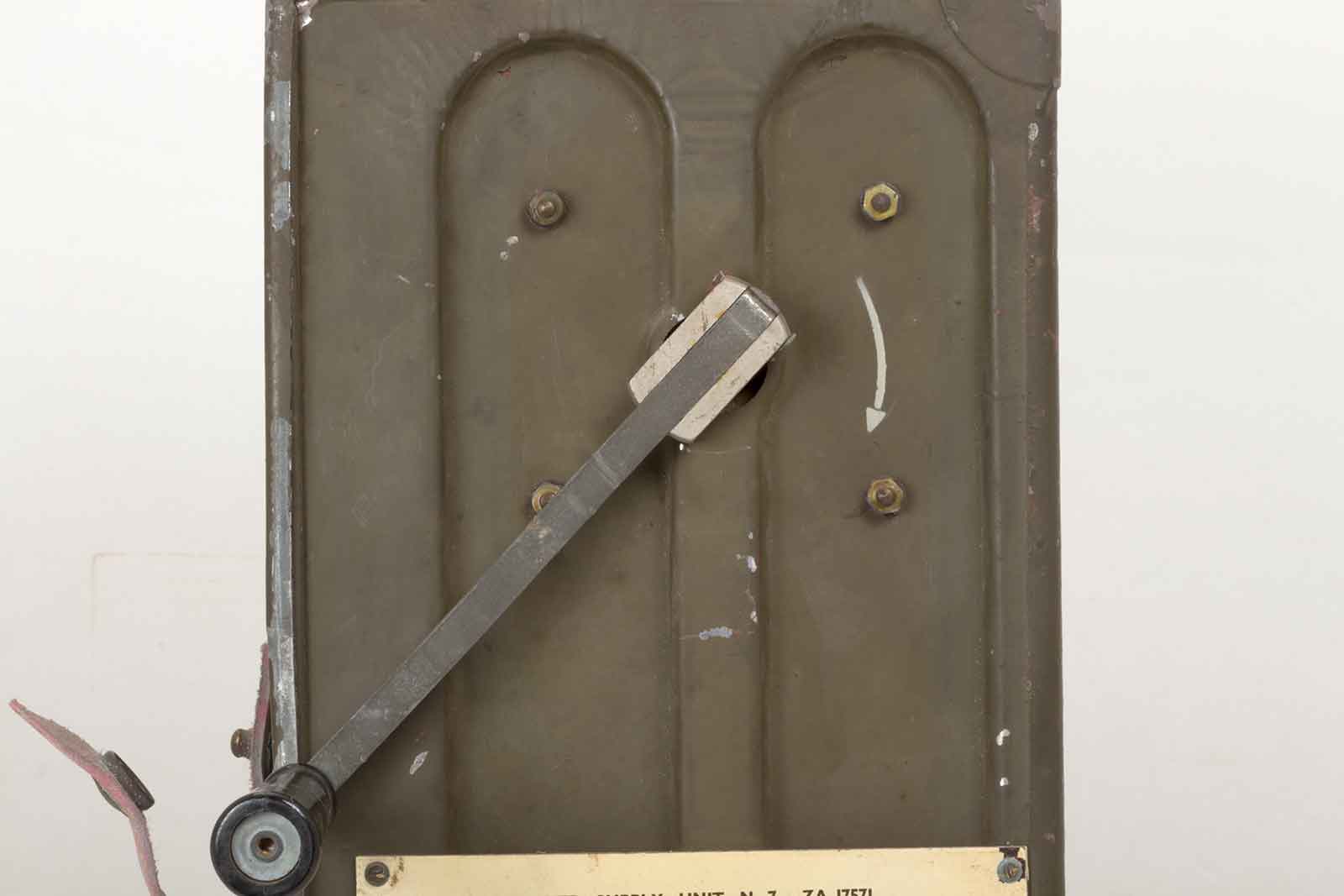

Bij gebruik klap je de zwengel achterover en dan kan er "clockwise" mee geslingerd worden.

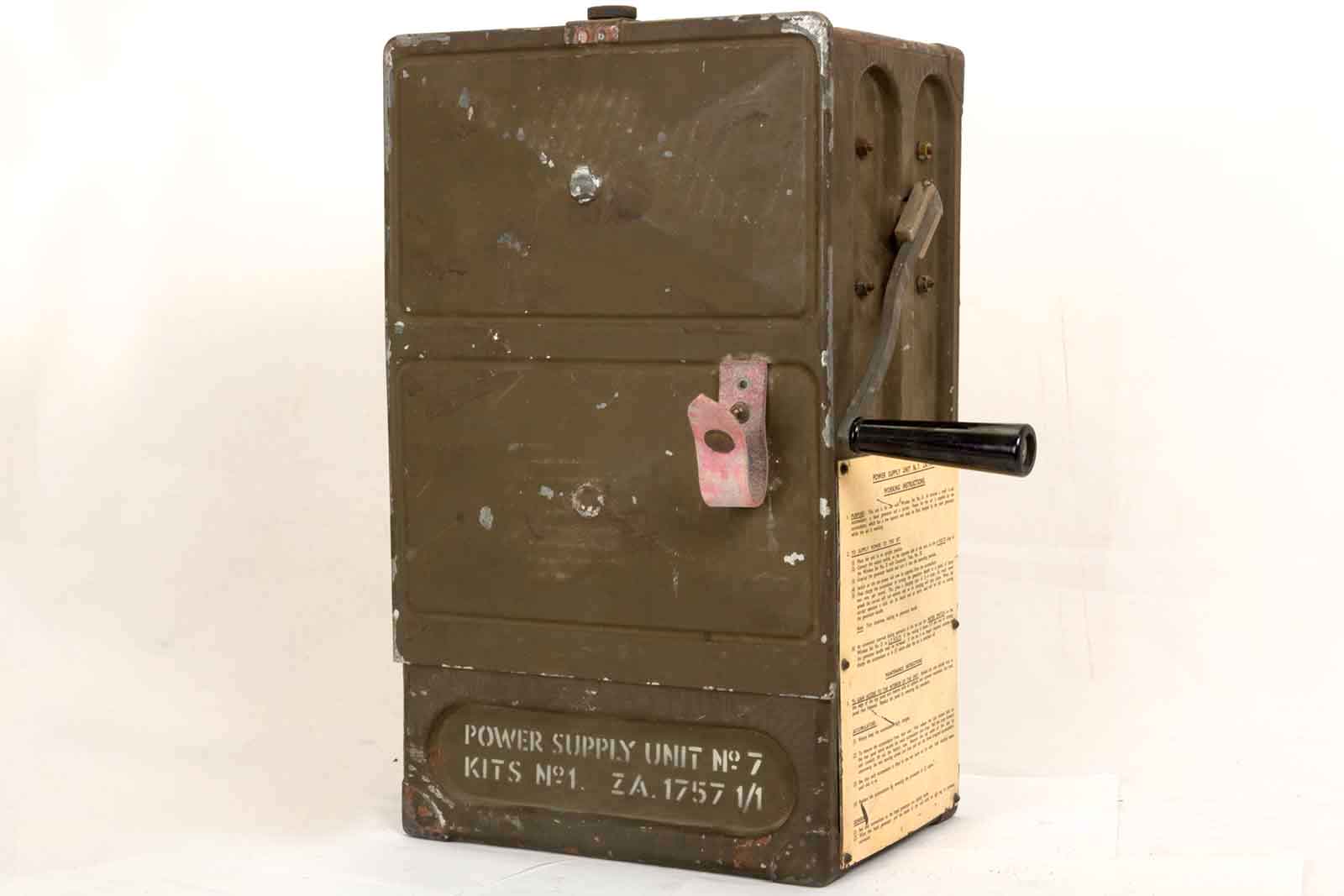

Nogmaals een totaalbeeld van het apparaat dat voor het laden van accu's van het type 6 Volt 40 Ah MK I.

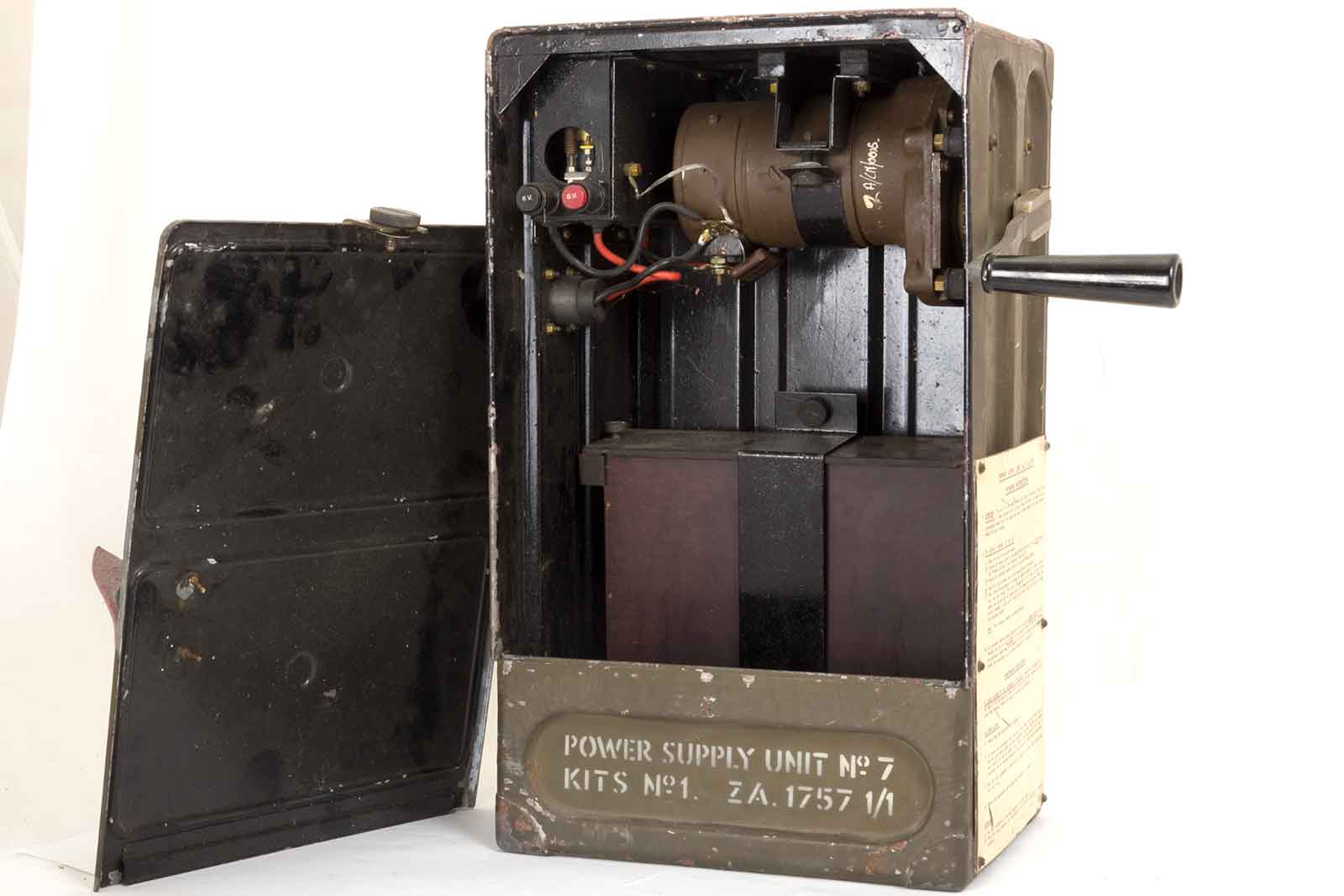

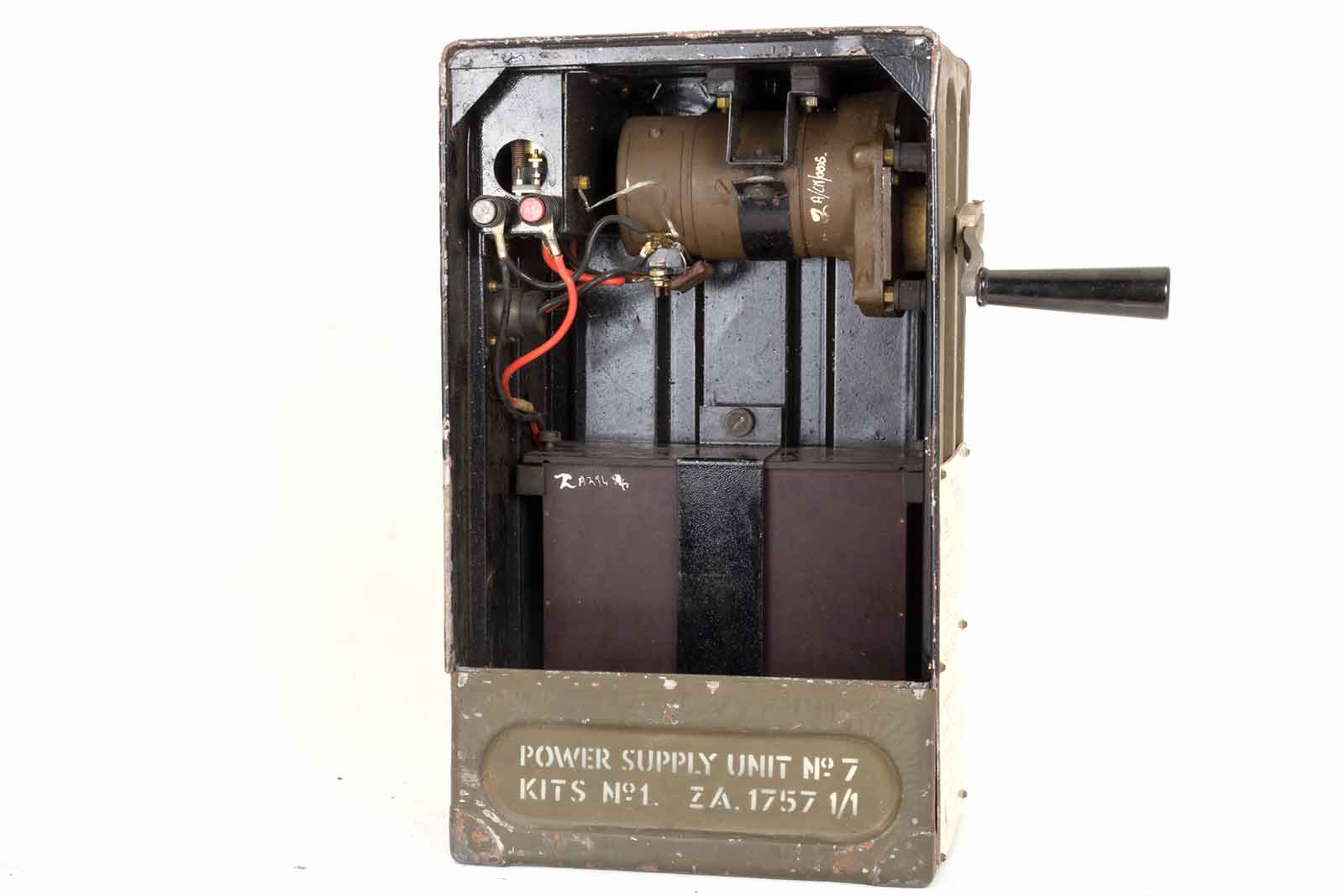

Wanneer de klep verwijderd wordt kan het binnenwerk bezichtigd worden. Dat bestaat uit een ingebouwde batterij(accu)houder, de generator met zwengel en een aansluit- en regelblok.

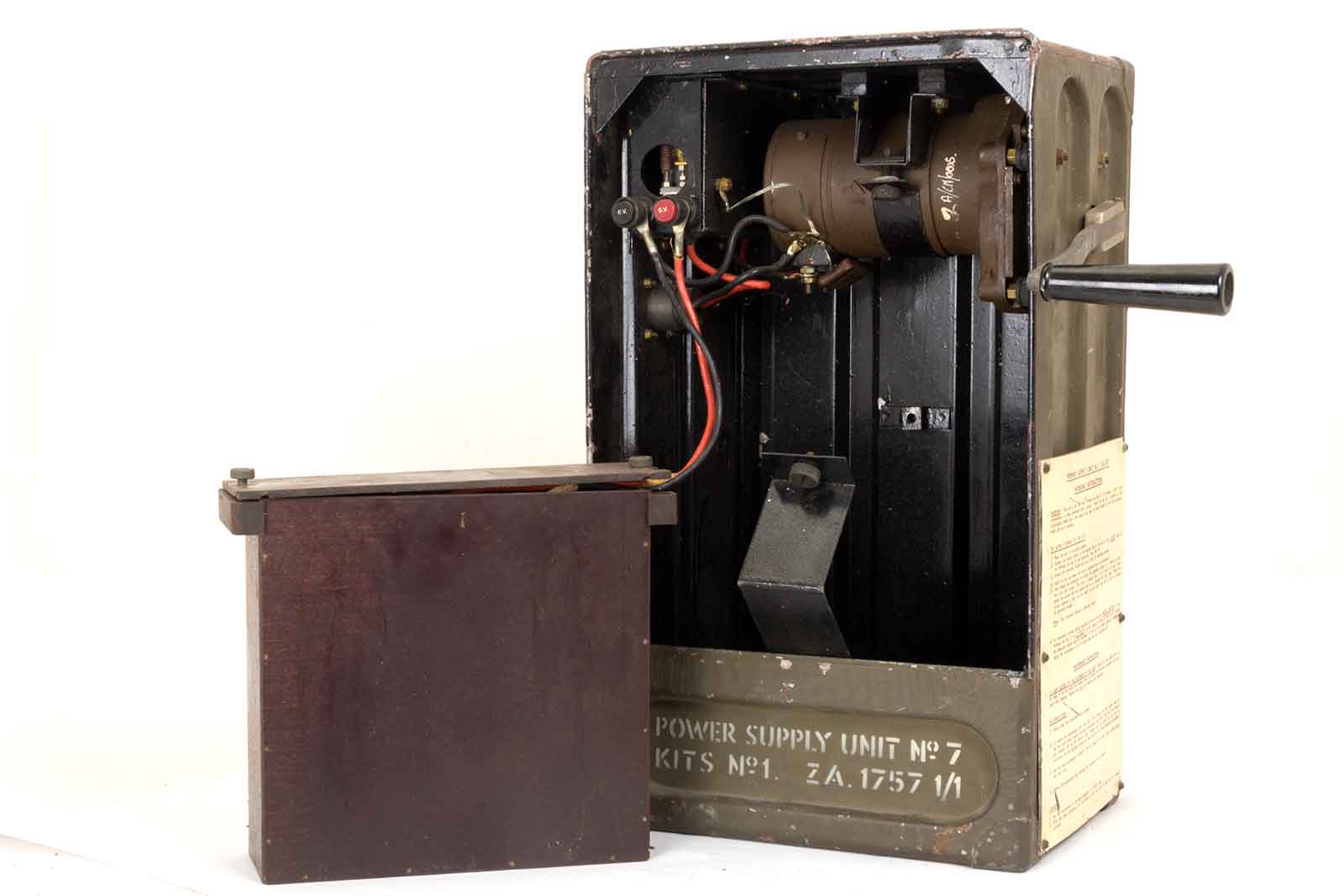

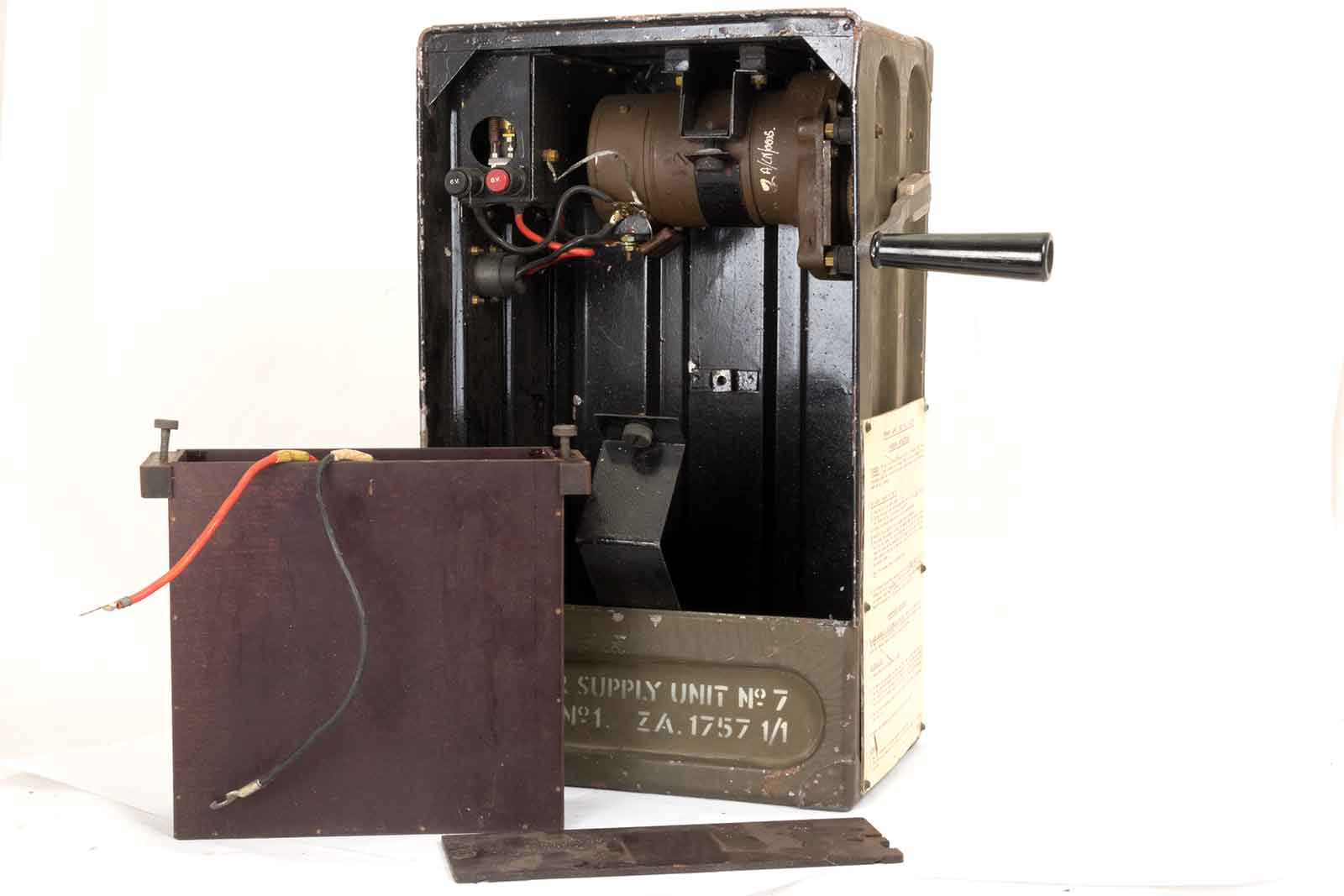

De bak voor de accu gedemonteerd. Hierin bevinden zich ook de aansluitdraden.

Deze draden worden aangesloten aan de zwarte en rode aansluiting, gekenmerkt met + 6V en - 6V.

Zo ziet dat er uit als de bak weer gemonteerd is.

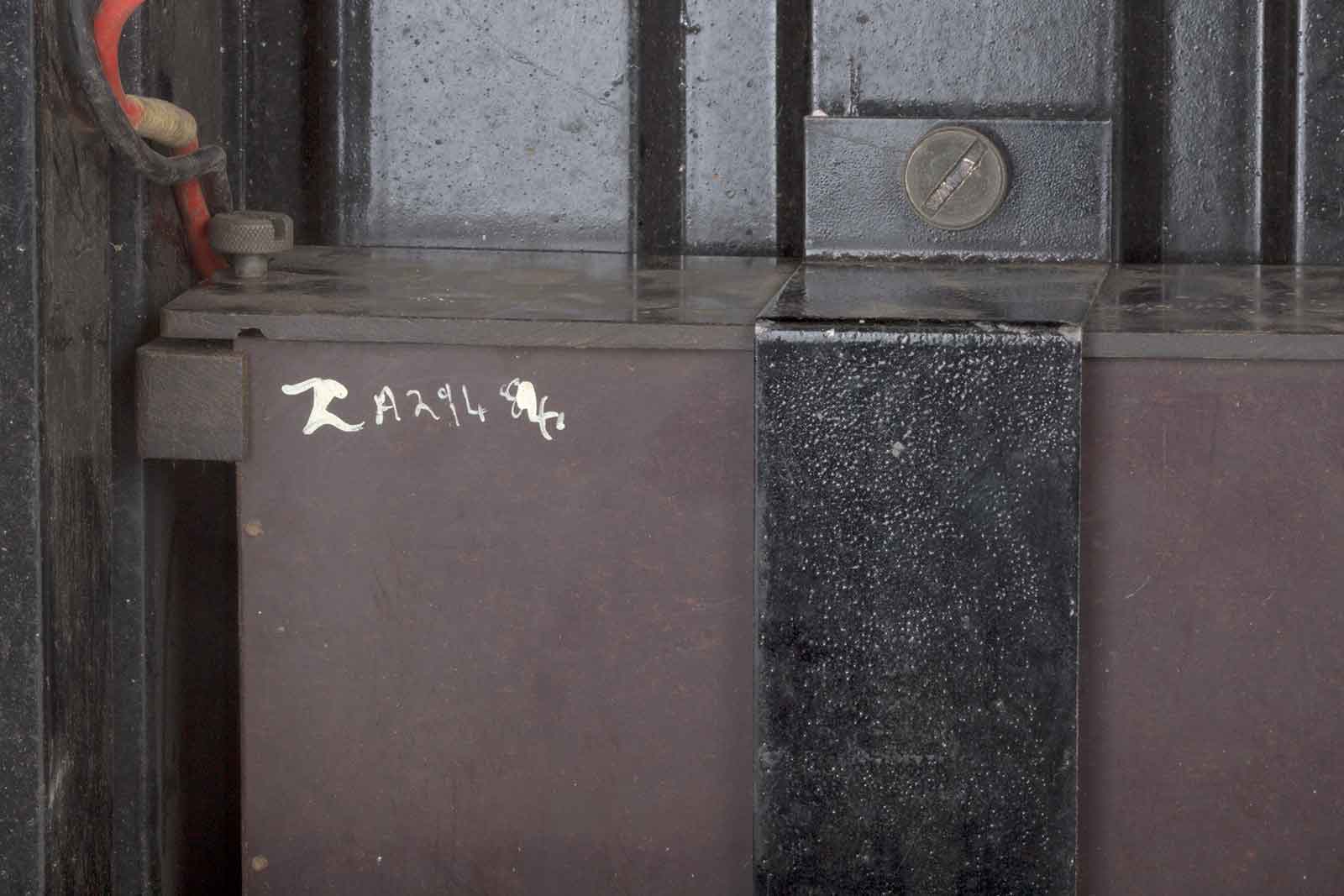

Ook dit deel heeft een ZA-nummer, ZA. 2748

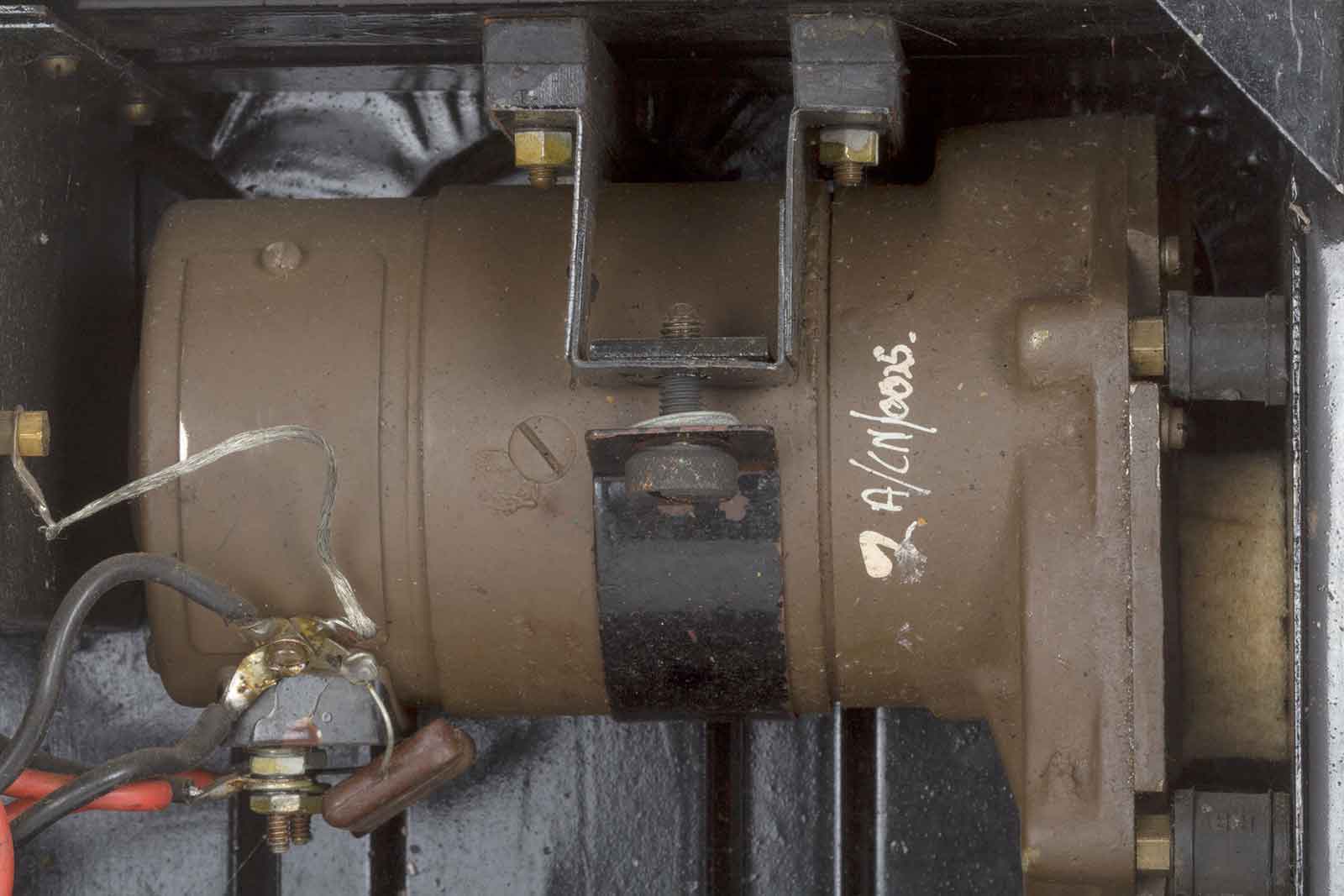

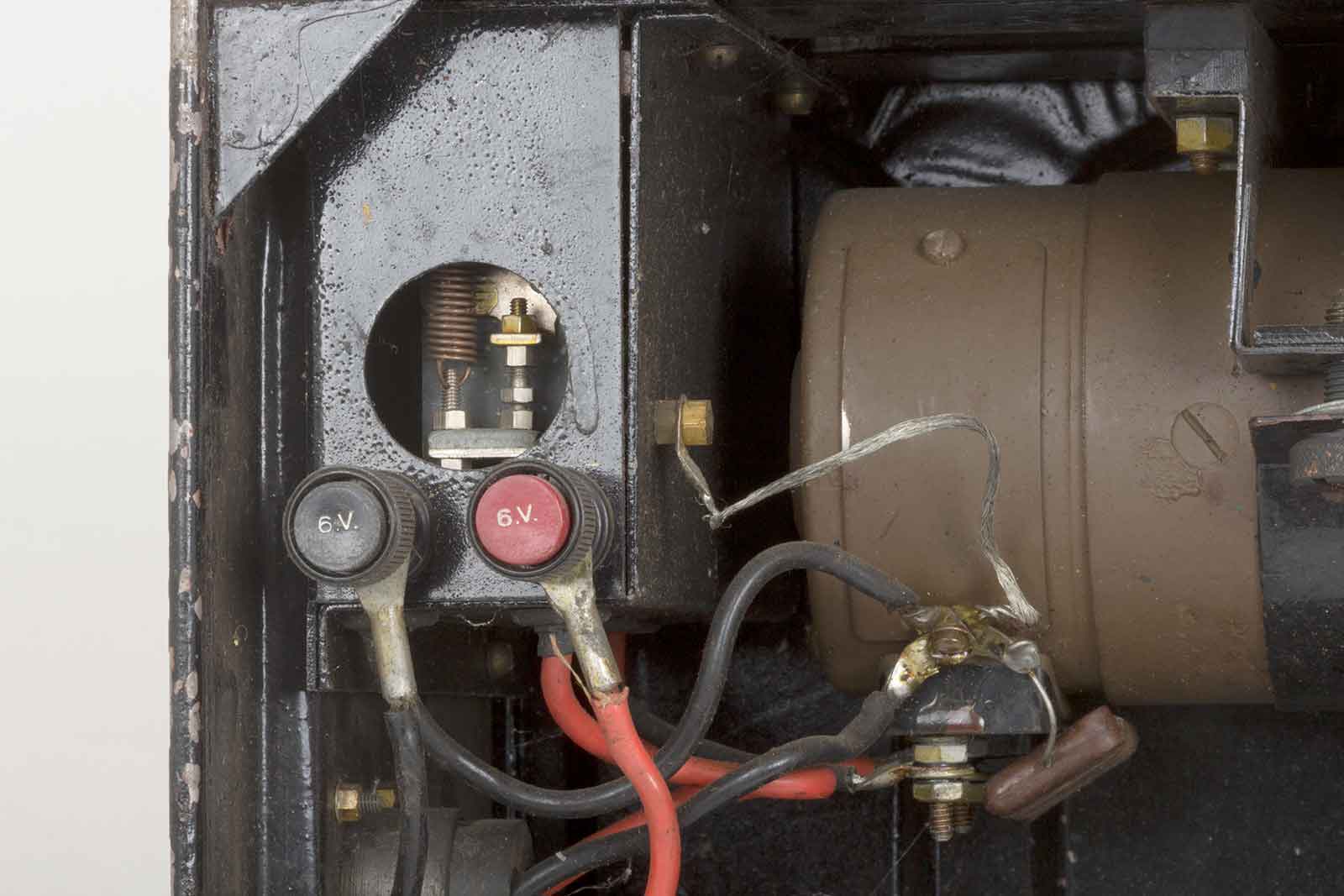

Hier is de generator te zien en links boven de regulator.

Het apparaat is zelgs nog voorzien van een ontstoringscondensator.

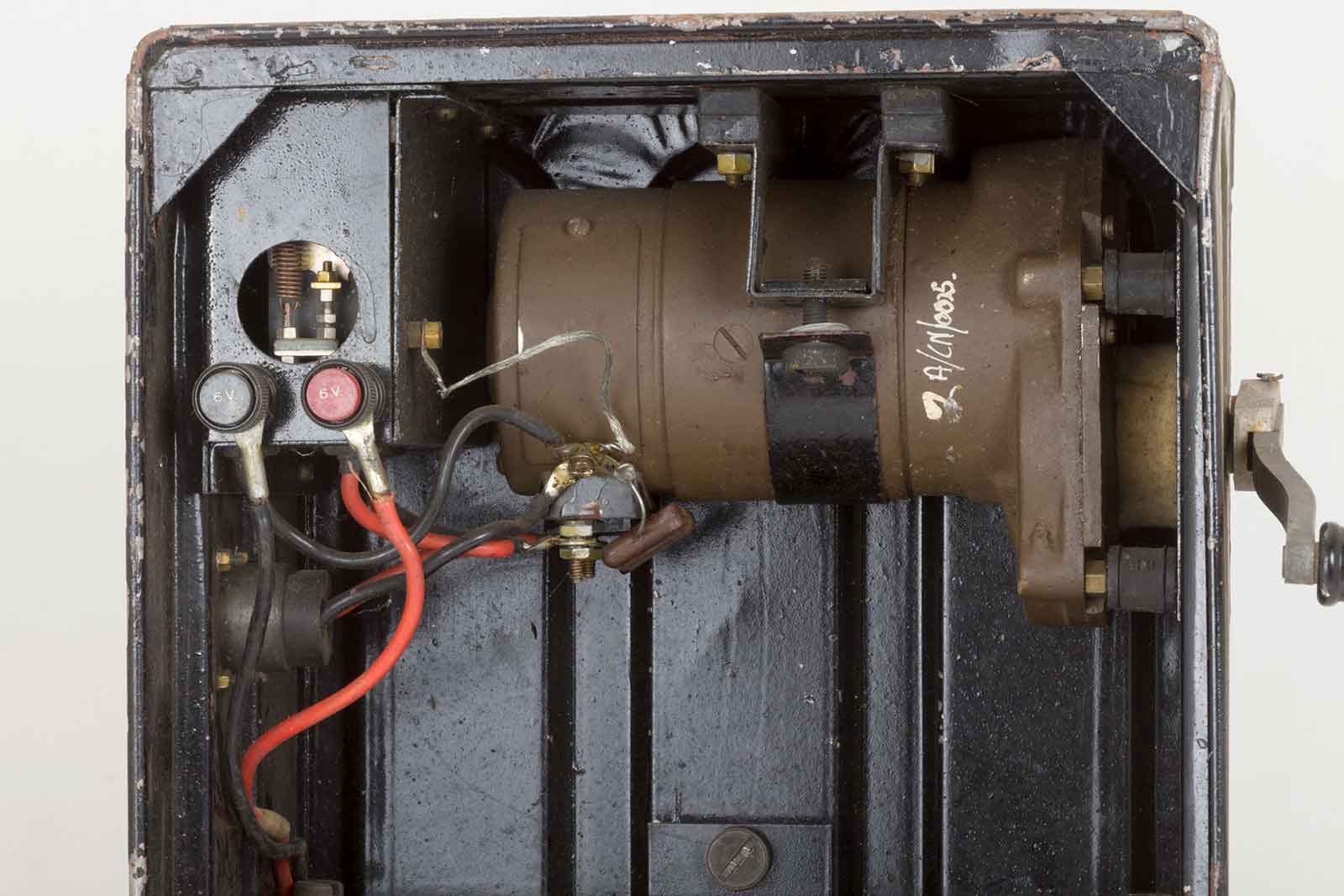

Dit is de regelunit met de aansluitingen voor de interne batterij. Buiten op de kast is nog een aansluiting om een accu aan  te sluiten.

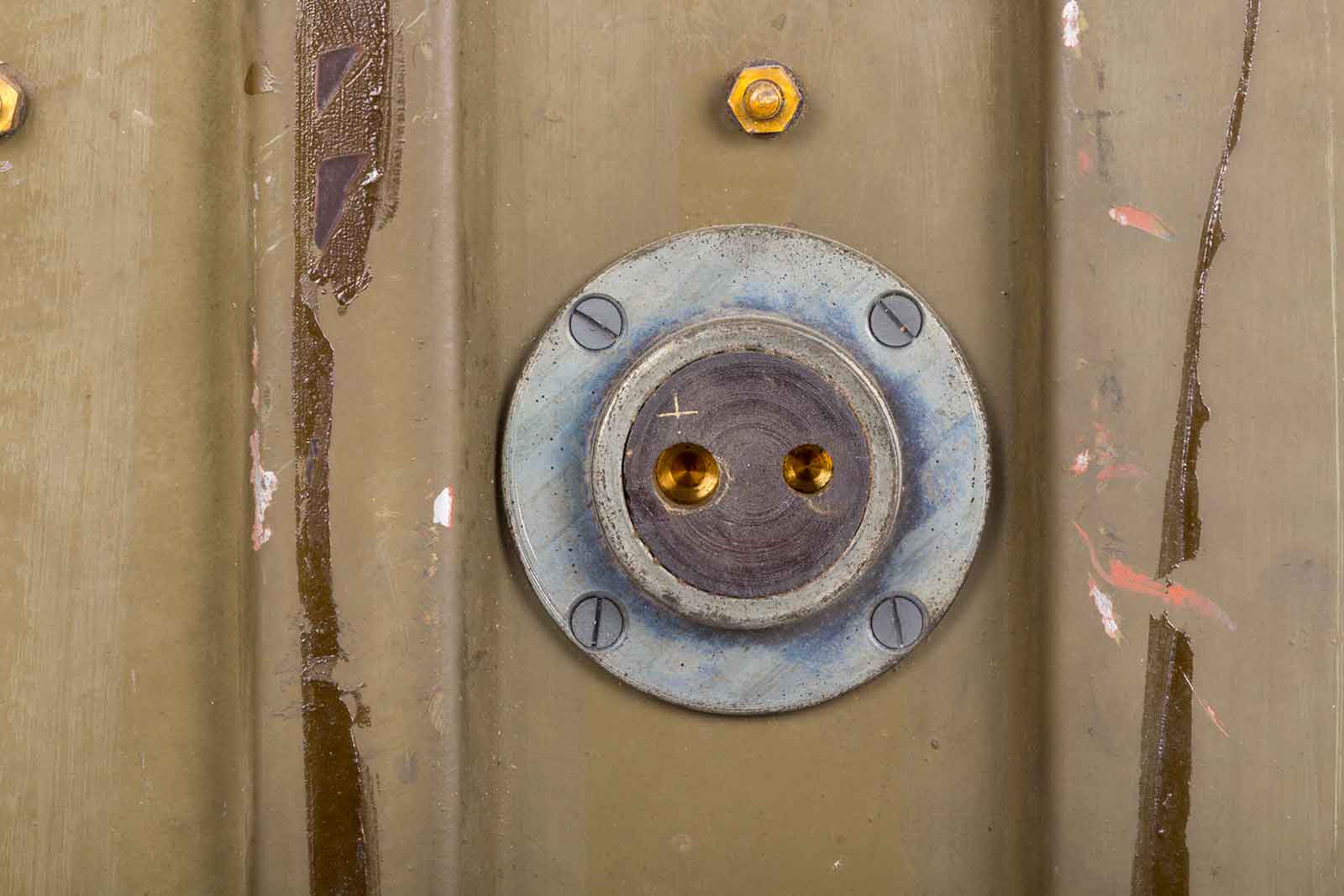

De buitenaansluiting van de PSU voor de Connector Twin No. 78, met schroefdraad, waarmee de WS-21 aangesloten wordt..

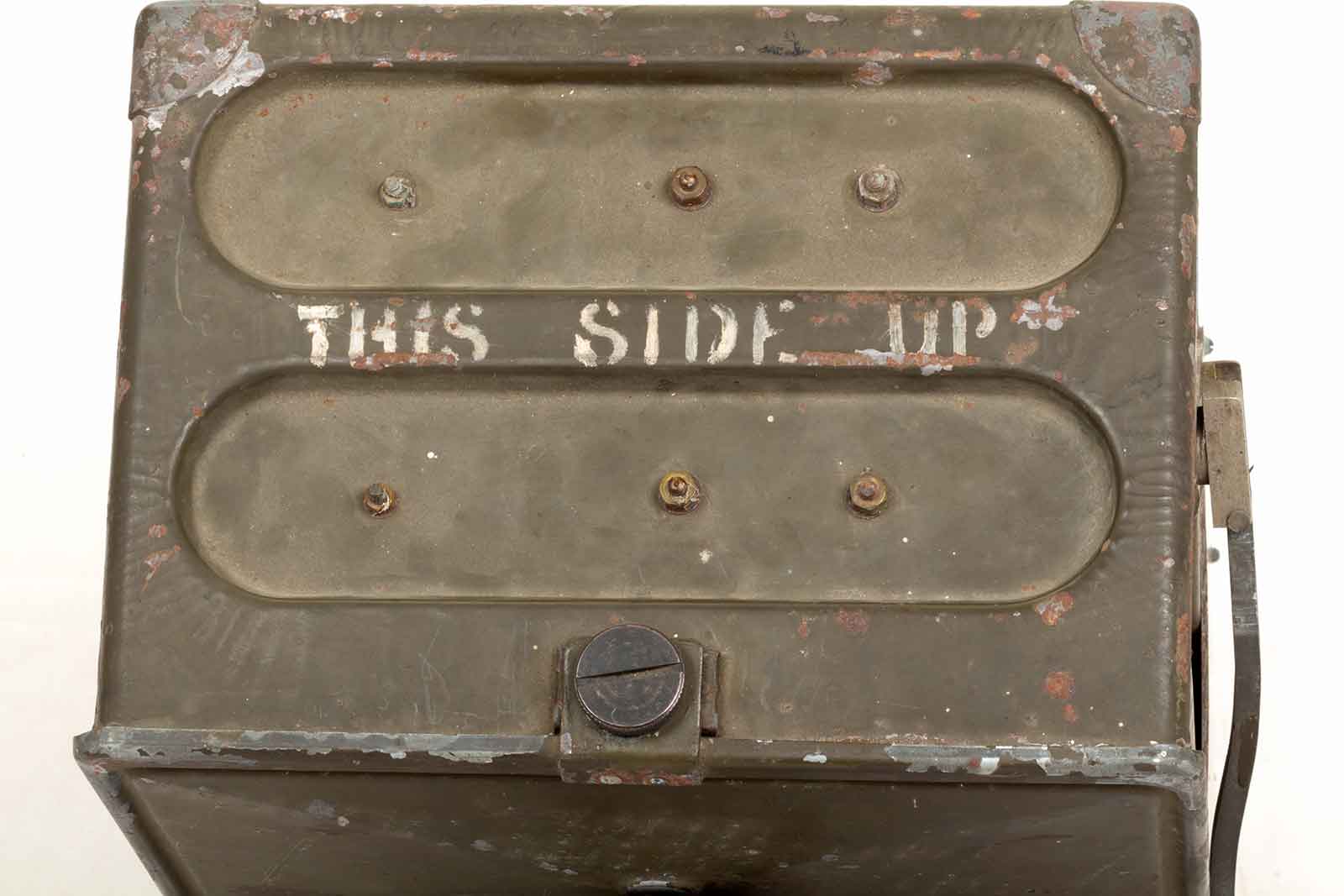

Aan de tekst te zien moet deze kant boven zijn.

Er is nauwelijks iets te vinden op internet over deze unit. Wanneer mensen meer documentatie over deze machine hebben, houd ik me aanbevolen.

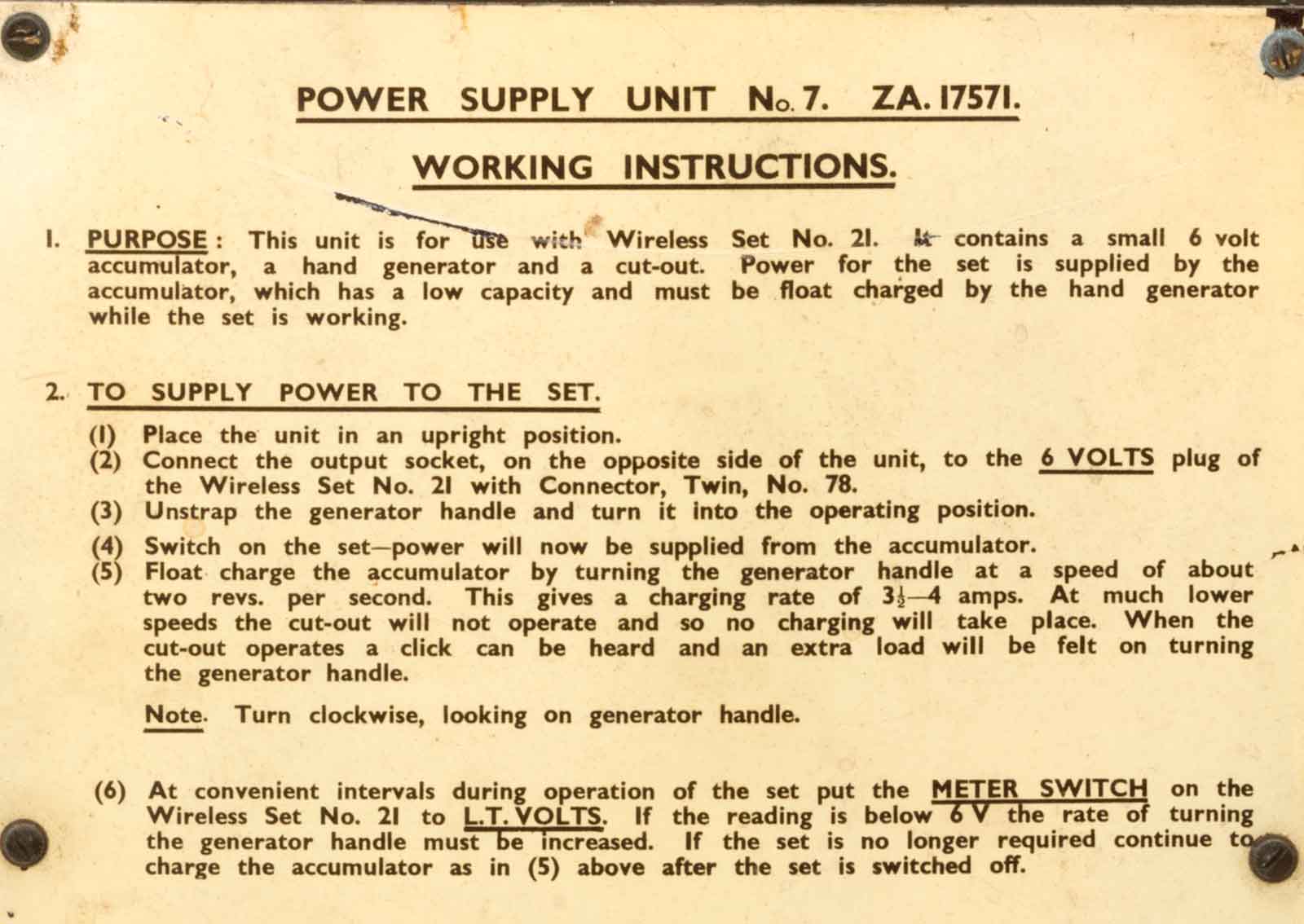

Nu het belangrijkste, hoe werk je er mee en hoe onderhoud je hem????

Hoe lang je moet zwengelen staat er niet bij, wat wel duidelijk is dat je gedurende het gebruik van de WS-21 de LT-Volts op de meter in de gaten moet houden.

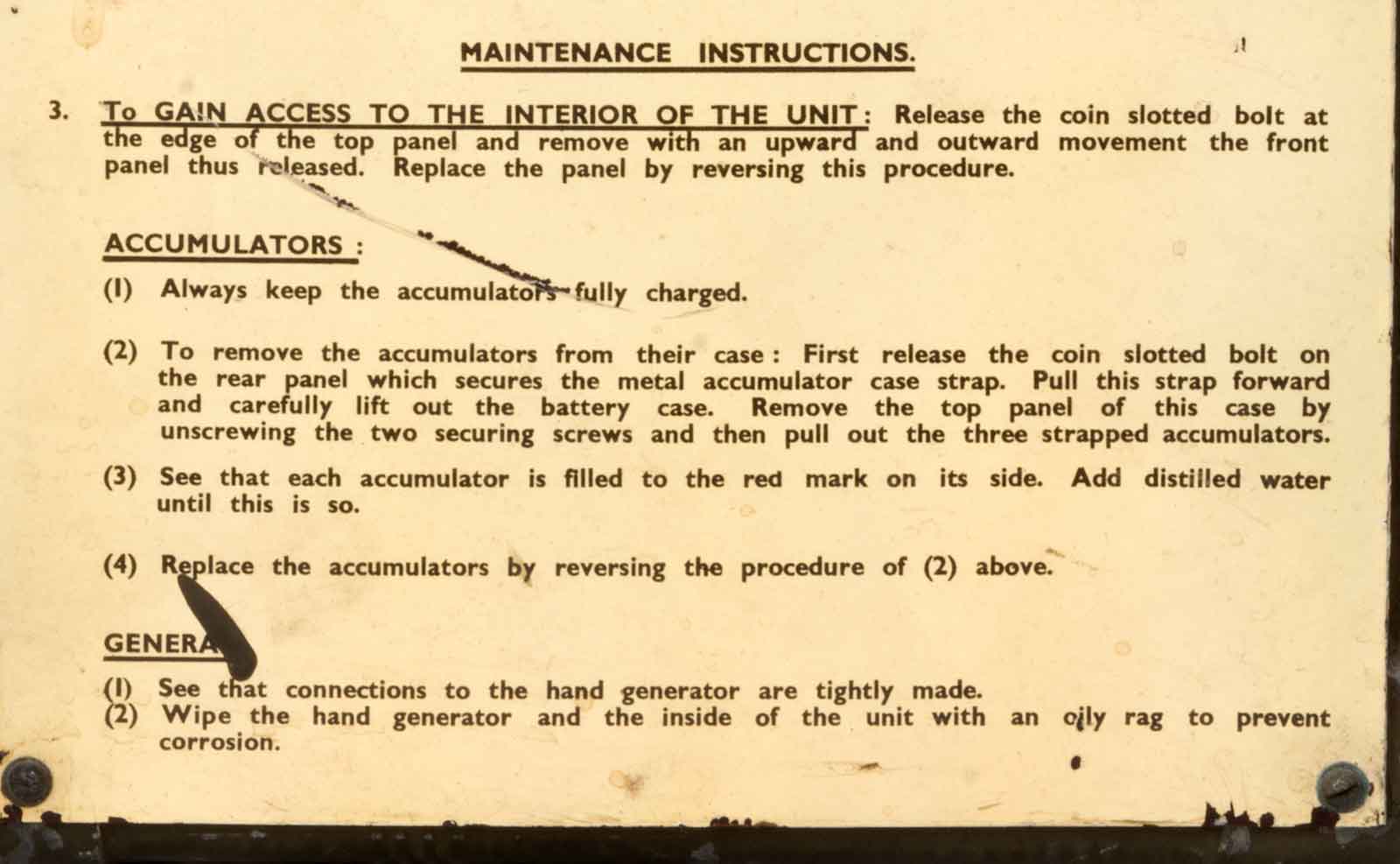

Het onderhoud.

Dit lijkt me verder wel duidelijk.
