De Wireless Set C12 (ZA43050)

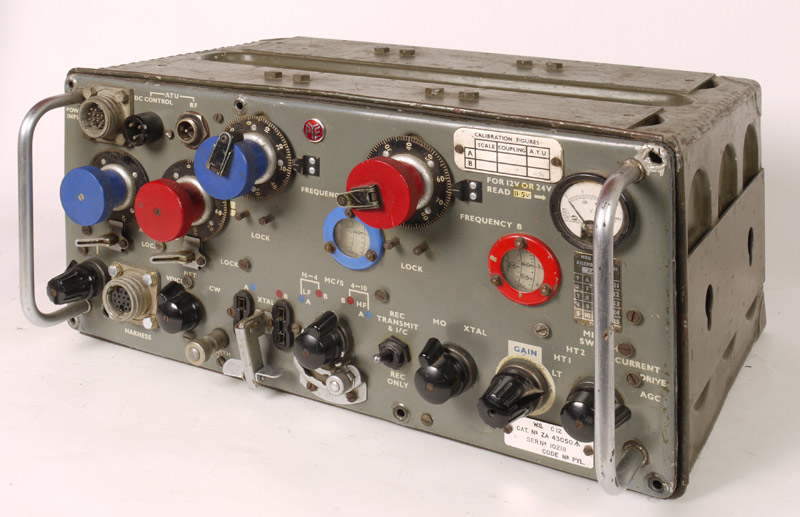

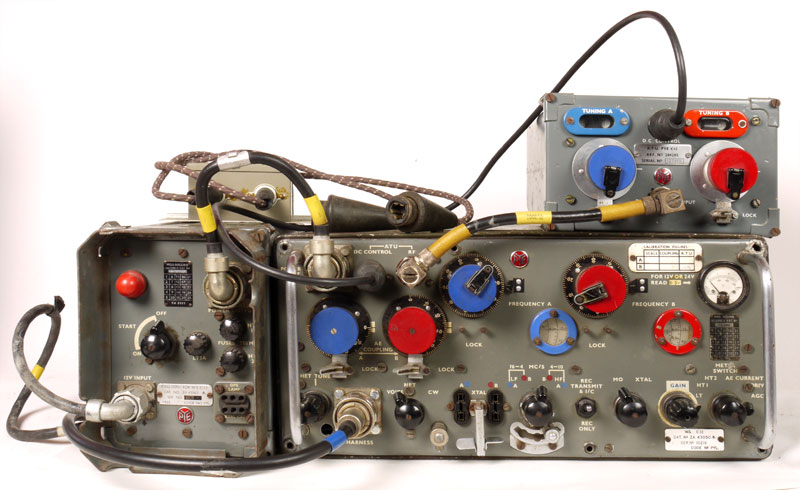

De set met kabels en in dit geval een control-unit van de WS 19.
Het frequentiegebied is in twee bereiken onderverdeeld en wel:
Range 1 : 1,6 - 4,0 MHz
Range 2 : 4,0 - 10,0 MHz
Buizenbezetting:
| V-nr. | type | Equiv. | Functie |
| V1 | CV131 | EF92 | HF versterker |
| V2 | CV2128 | ECH81 | Mengtrap |
| V3 | CV131 | EF92 | MF versterker |
| V4 | CV131 | EF92 | MF versterker |
| V5 | CV452 | EBC90 | Demodulator, AVC en LF-versterker |
| V6 | CV136 | EL91 | LF eindversterker |
| V7 | CV2128 | ECH81 | Zender mengtrap |
| V8 | CV138 | EF91 | stuur versterker |
| V9 | CV138 | EF91 | stuur versterker |
| V10 | CV428 | 5B/251M | HF eindversterker |
| V11 | CV492 | ECC83 | Modulator spanningsversterker |
| V12 | CV428 | 5B/251M | Modulator eindtrap |
| V13 | CV428 | 5B/251M | Modulator eindtrap |
| V14 | CV131 | EF92 | Intercom versterker |
| V15 | CV136 | EL91 | Intercom versterker |
| V16 | CV287 | QS150/15 | Spanningsstabilisator |
| V17 | CV2293 | UD143 of XB1 | Barretter |
De MF bedraagt 460 kHz.
| Voeding : | 12 Volt | 24 Volt |
| Ontvanger-Zender en IC versterker uit | 4,6 Amp | 2,8 Amp |
| Ontvanger-Zender en IC versterker uit | 6,0 Amp | 5,0 Amp |
| Zenden telefonie | 15,0 Amp | 9,0 Amp |
| Zender telegrafie | 11,5 Amp | 7,3 Amp |
Vermogen, ook vergeleken met WS19 en WS19 HP.
| WS C12 | WS 19 | WS 19 HP | |
| Telefonie | 5 Watts | 1 Watt | 10 Watts |
| Telegrafie | 8Watts | 5 Watts | 20 Watts |
Antennes:
| 8 | ft. | rod of 'V'rod | 2,0 | - | 10 MHz |
| 12 | ft. | rod | 1,9 | - | 10 MHz |
| 32 | ft. | vertical | 1,6 | - | 6,5 MHz |
Bereik, ook vergeleken met de WS19 HP
| W.S. C12 | W.S. 19 HP | ||
| Dag | Heuvelachtig gebied | 15-25 Mijlen | 10-15 Mijlen |
| Dag | Open en bebost land | 20-40 Mijlen | 15-25 Mijlen |
| Nacht | Alle types landschap | 6-12 Mijlen | 5-8 Mijlen |
Gewicht: Set ca. 37 lbs, alleen de set zelf.
Power Supply Unit 22 lbs.
Antennetuner 9 lbs.
De transceiver.

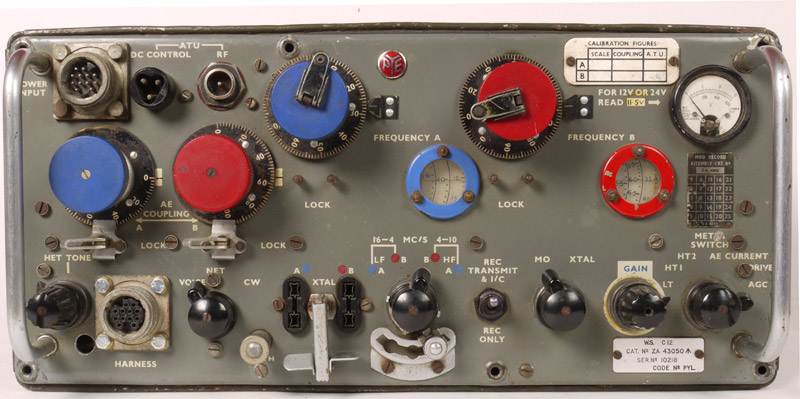

Het front met de bedieningsorganen en aansluitingen.

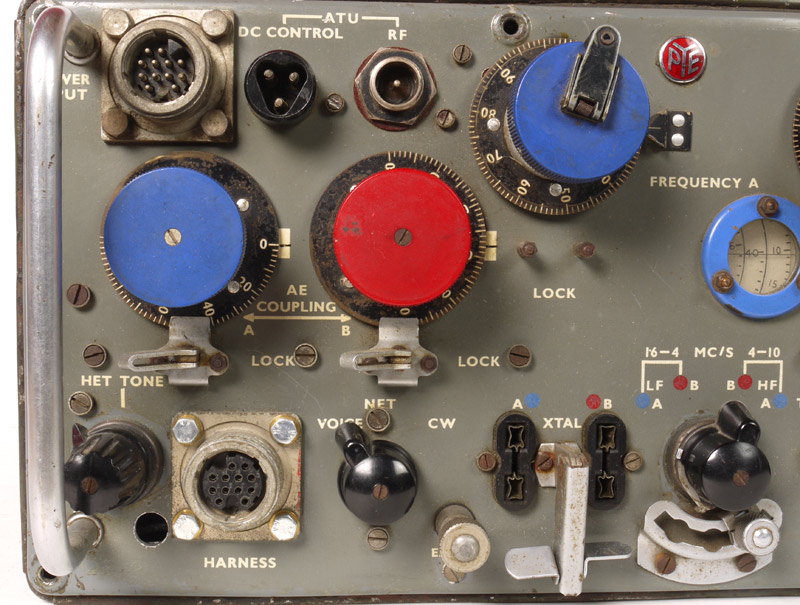

Detail van de AE-coupling en de diverse aansluitpluggen. Ook is hier de kristalhouder te zien.

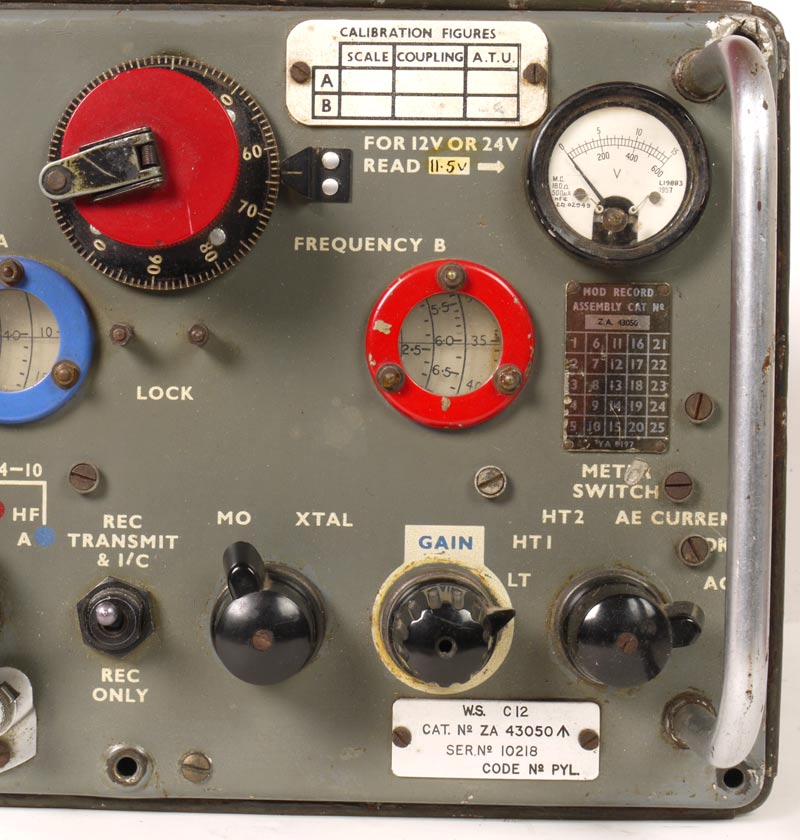

De andere kant met de tuning en het type-plaatje.

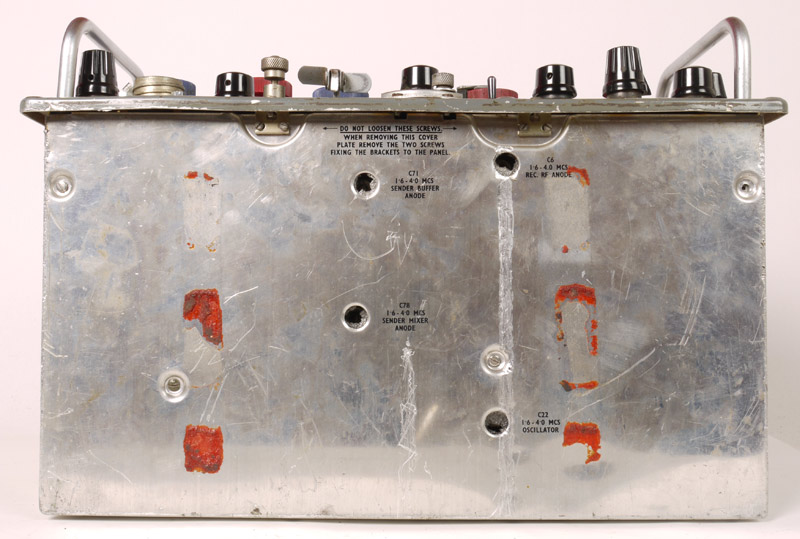

De onderkant met alluminium afdekplaat met openingen voor de afregeling.

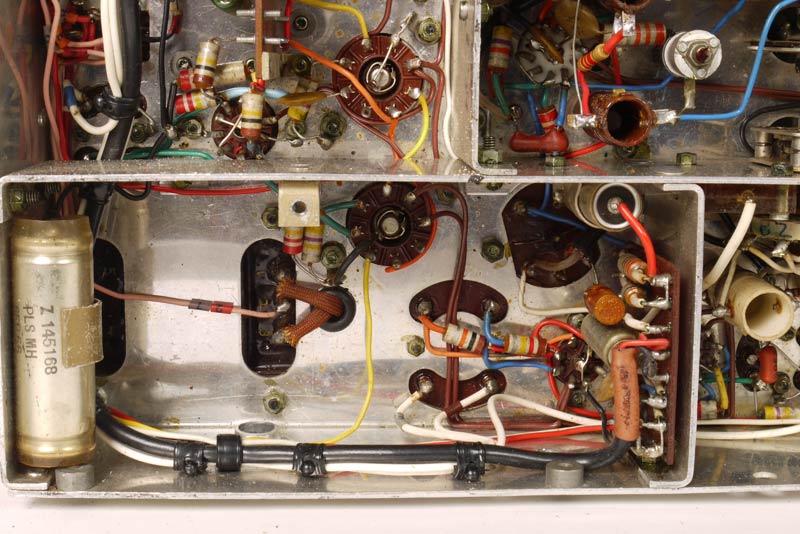

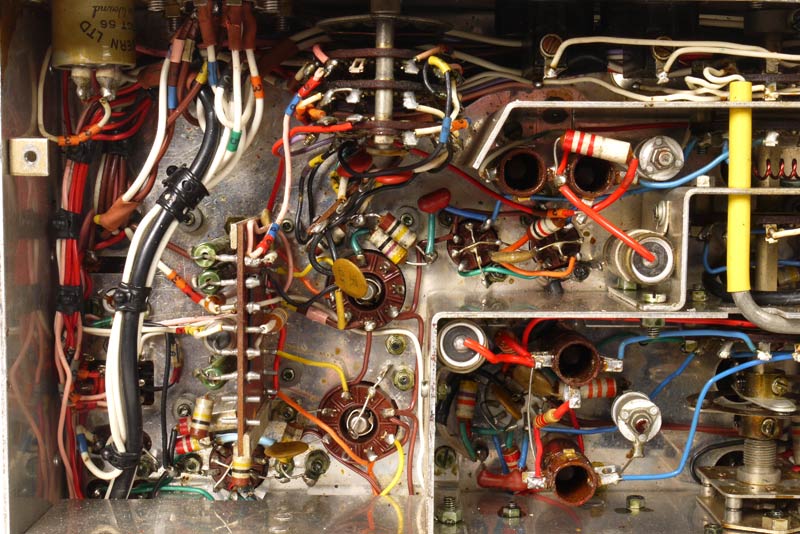

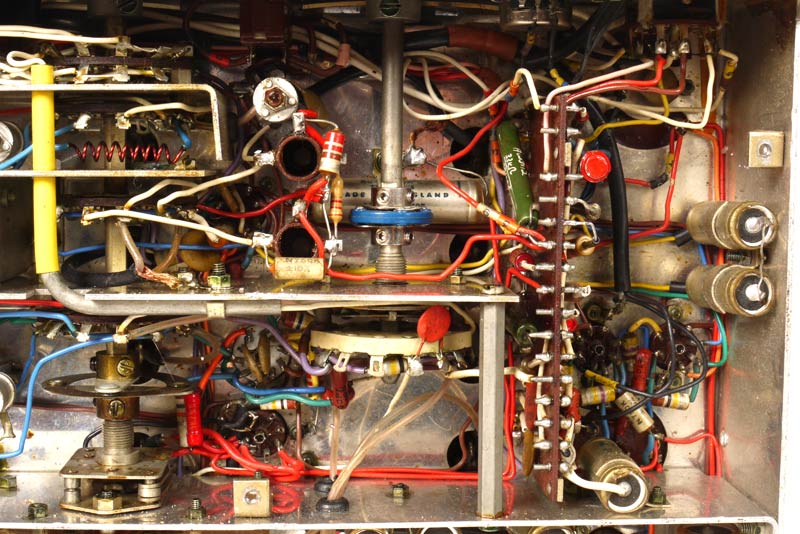

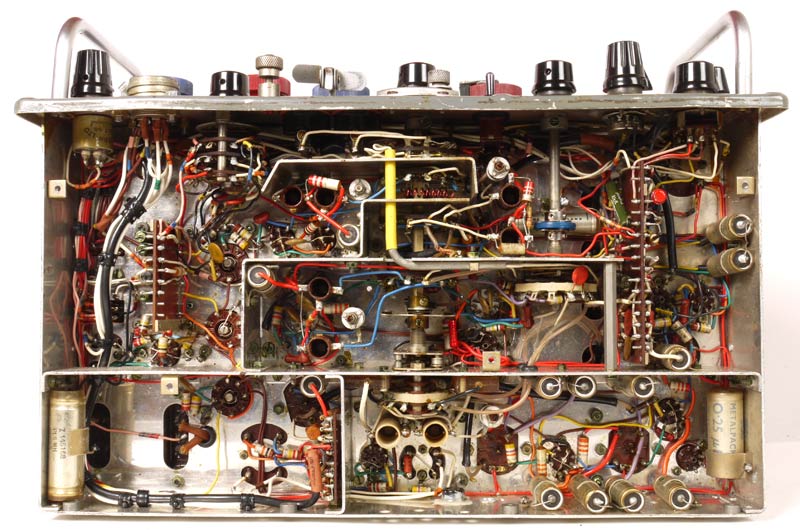

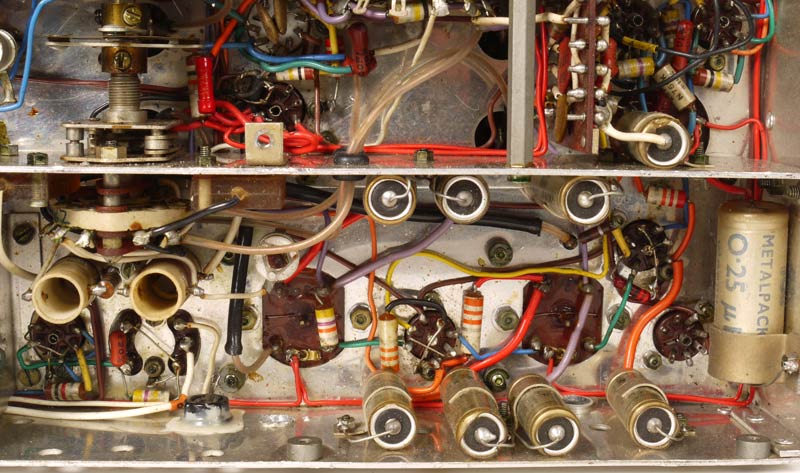

Een blik op de onderkant. Voor diegenen die het wat beter willen bekijken volgen hier onder nog wat detailfoto's.

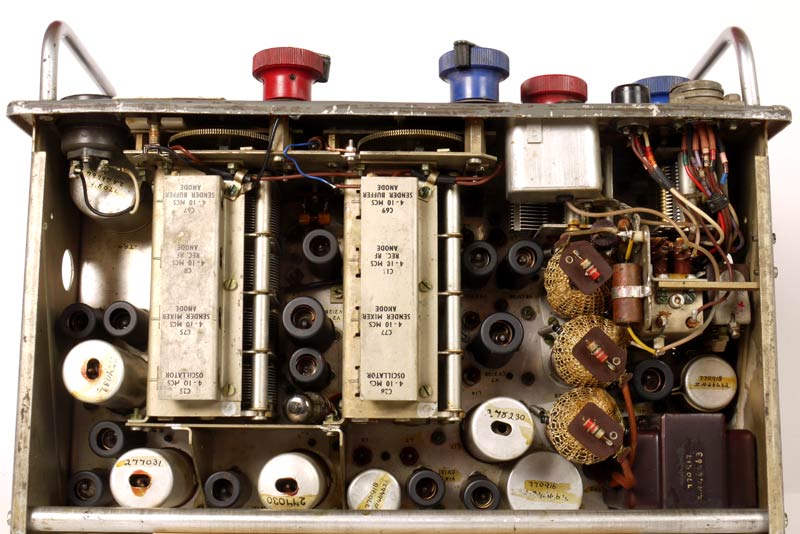

Een blik op de bovenzijde.

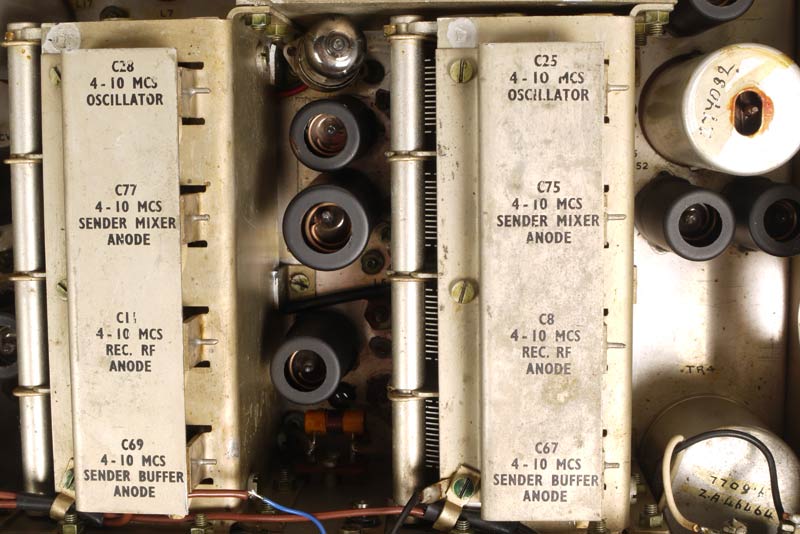

De beide afstemcondensatoren.

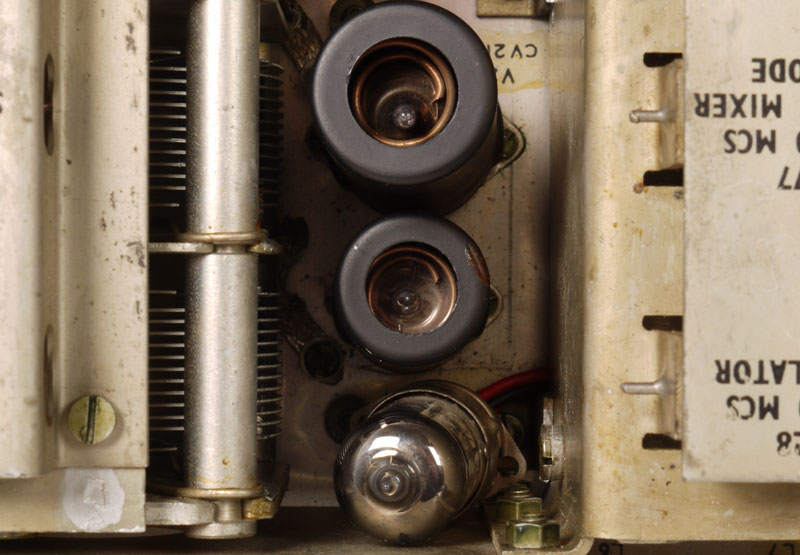

Onderin bevindt zich een illegaal buisje, waarschijnlijk een stabilisator, de vorige eigenaar zal het niet voor niets hebben gedaan.

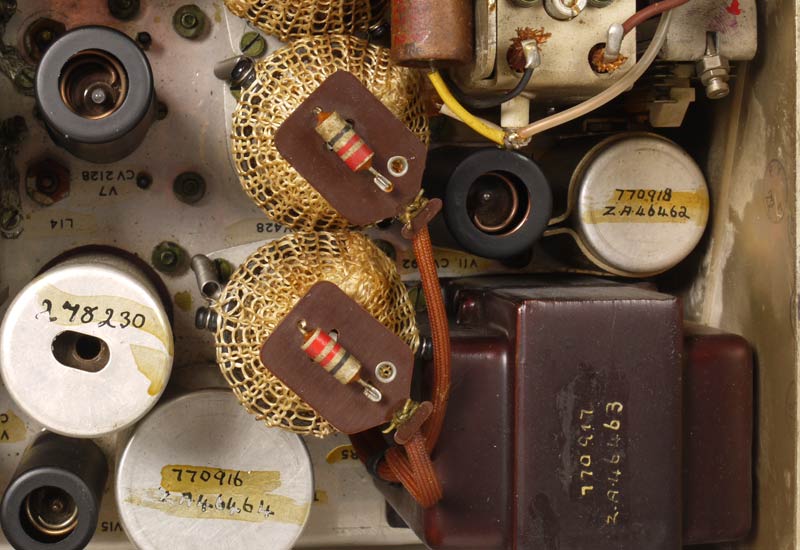

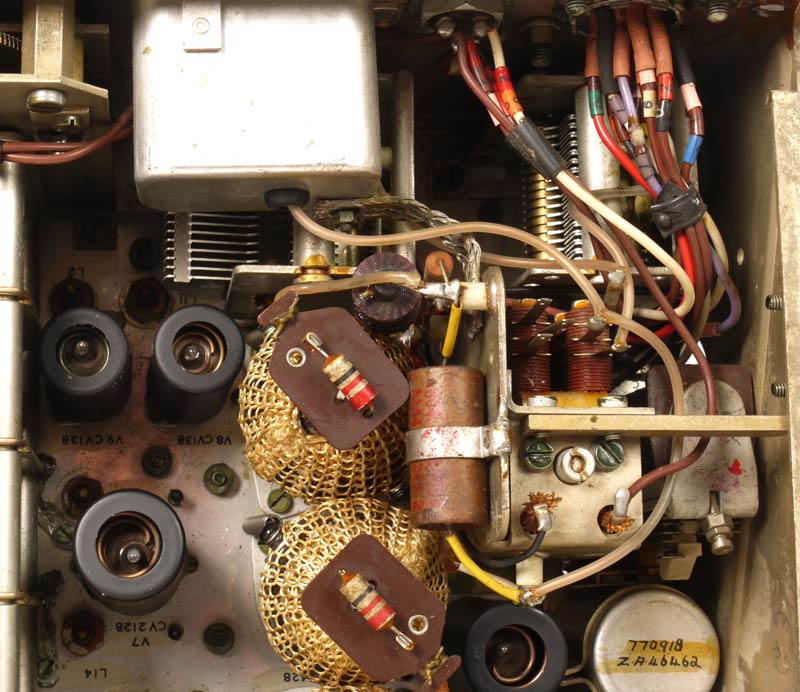

Onder de gehaakte petjes zitten de poweramplifiers voor eindtrap en modulator.
De beide modulator buizen en de modulatietrafo.

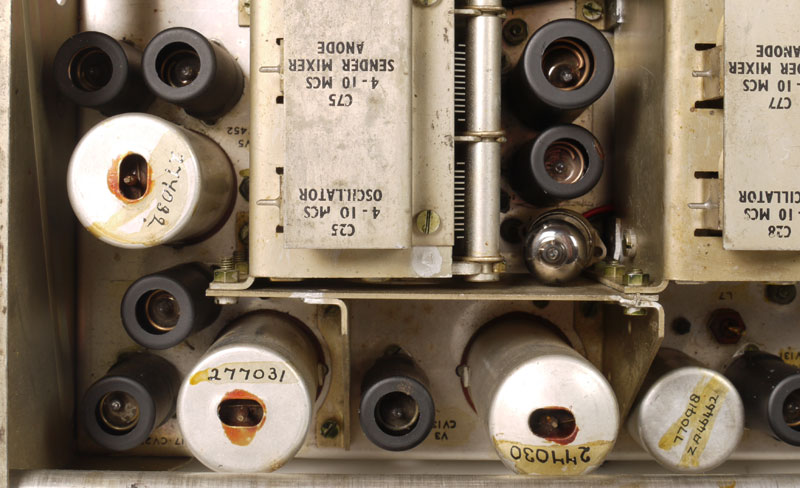

De MF-versterker.

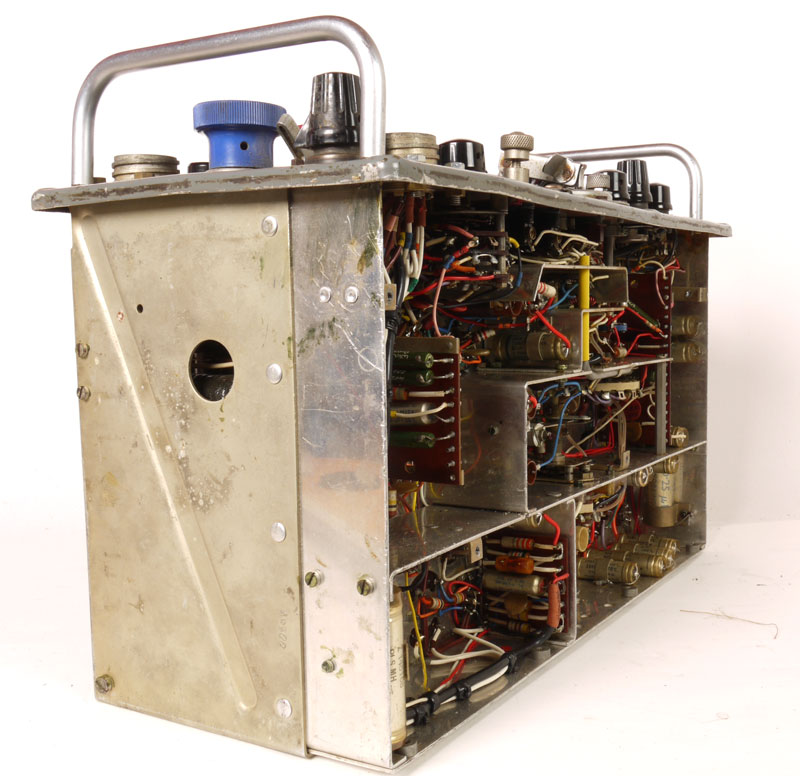

De linker zijkant.

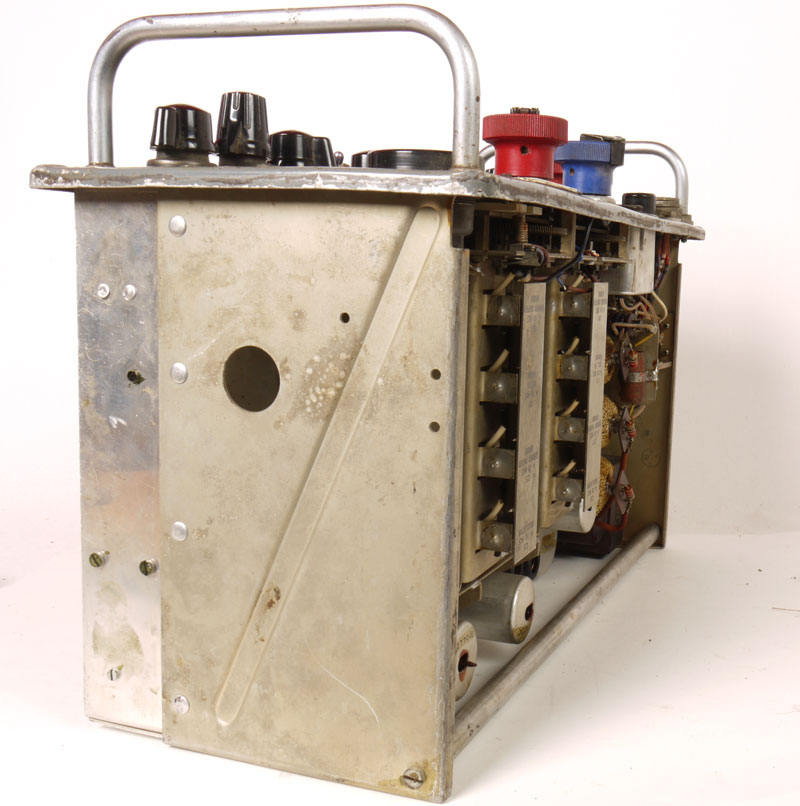

En natuurlijk ook de rechterkant.

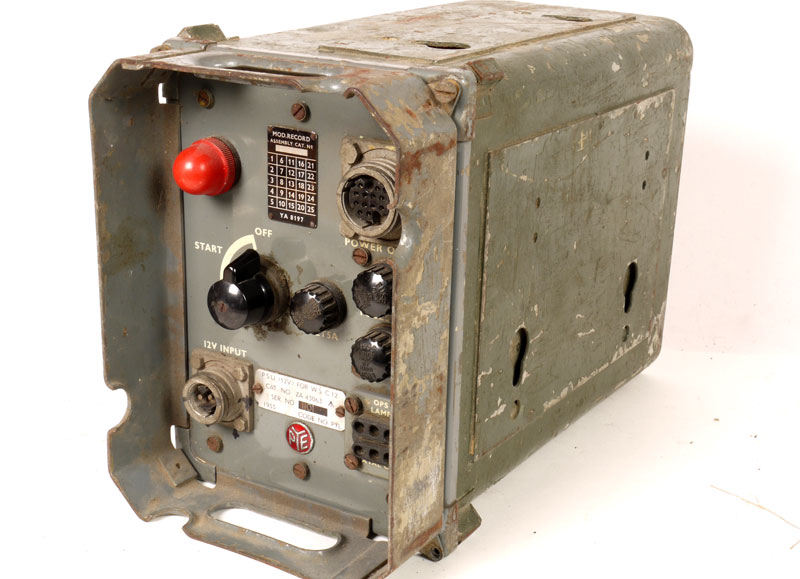

De Power Supply Unit.
Deze ziet er niet meer zo heel mooi uit en heeft een likje verf nodig.

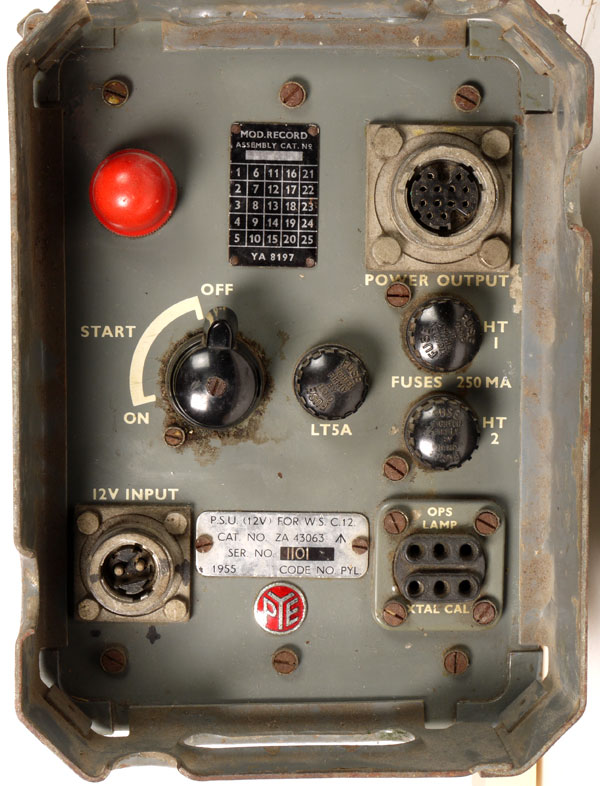

De connectors en de bedieningsknopjes. De aansluiting XTAL CAL is bedoeld voor gemodificeerde type 10 Calibrator. Zie WS. 62.

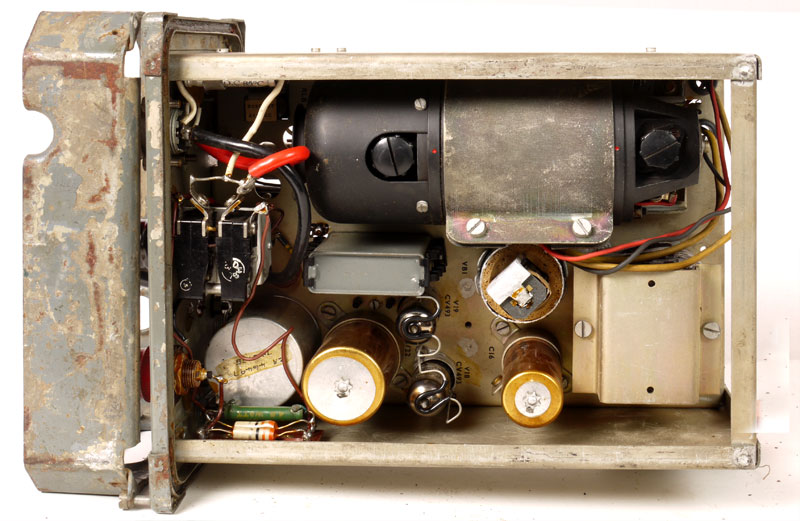

De PSU bezit een rotarytransformer voor 400 Volt voeding van de zender. Verder een trilleromvormer voor ontvanger en sturing van de zender.

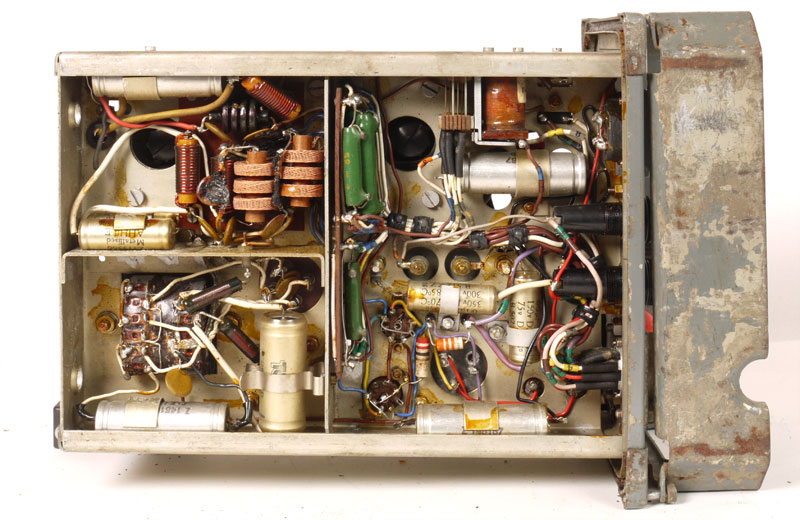

De onderkant van de PSU, de beide nieuwe smoorspoelen vervangen de oude, verbrande exemplaren.

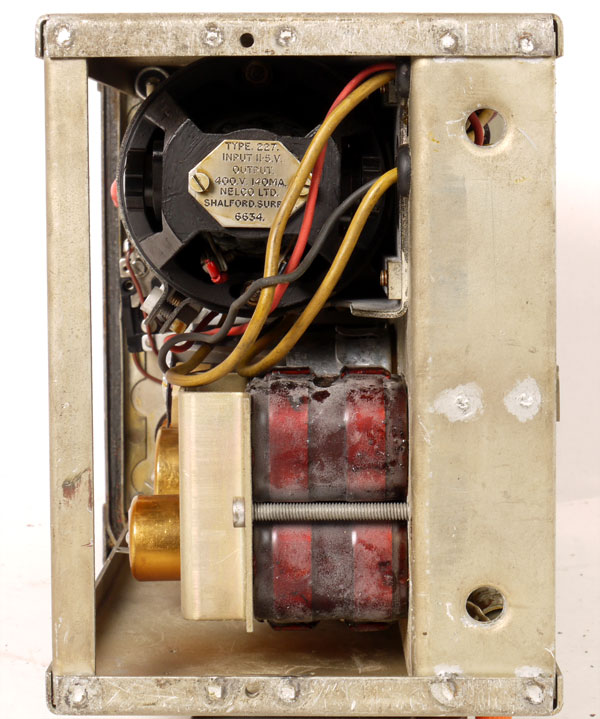

De achterkant van de PSU met transformers.

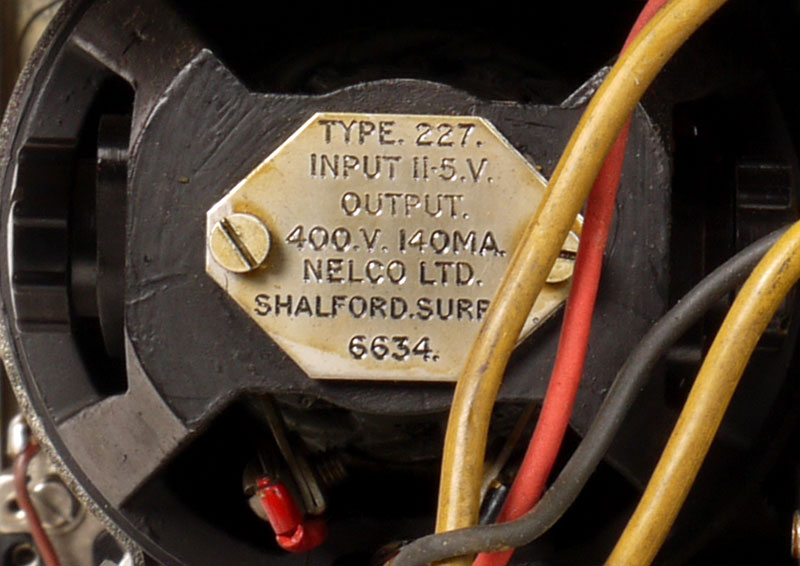

Het typeplaatje van de rotarytransformer.

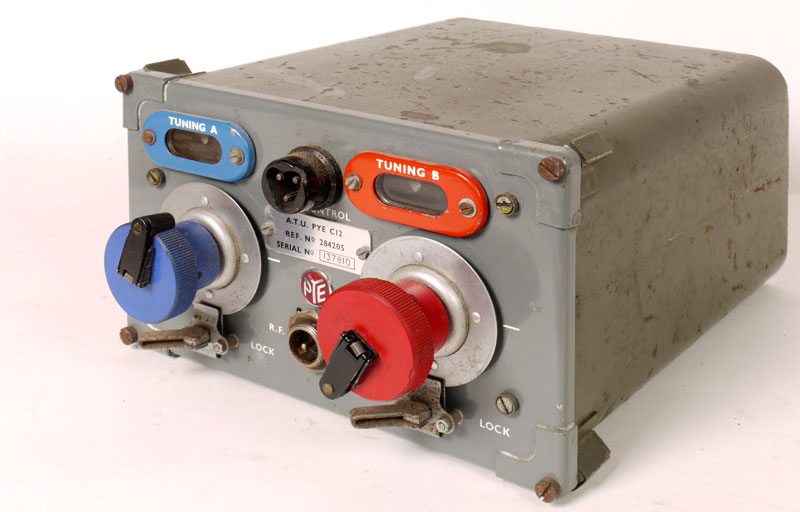

De Antenna Tune Unit.
De beschermrand, zoals die bij de PSU te zien is ontbreekt nog bij de tuner.

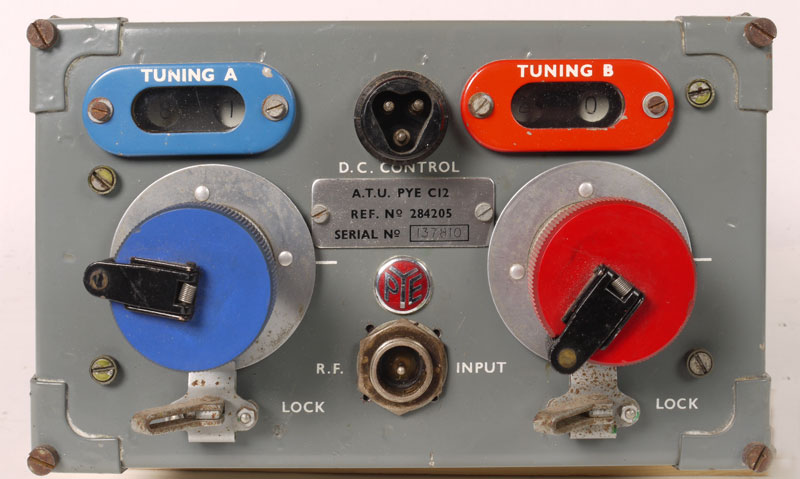

Het front van de Tuner.

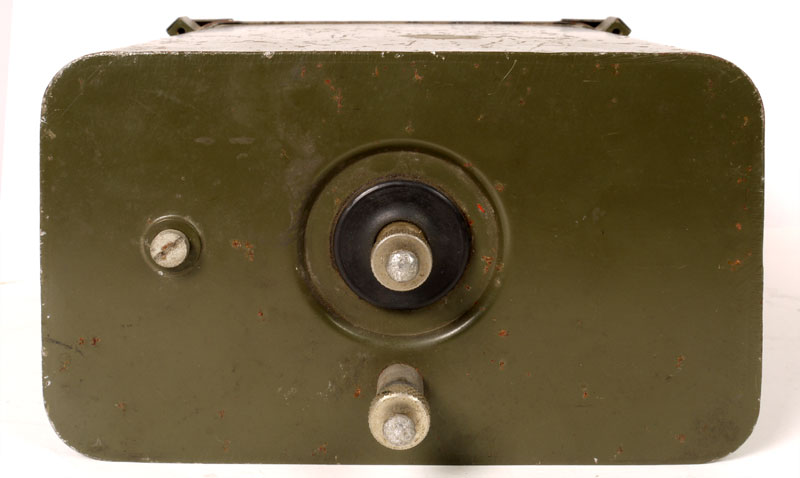

De achterkant met aansluiting voor antenne en aarde.

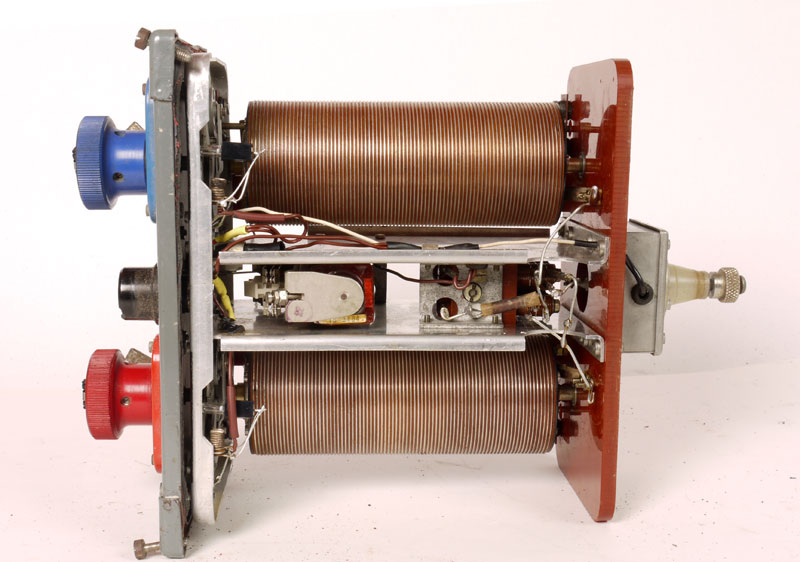

Bovenaanzicht van de tuner met twee mooie rolspoelen.

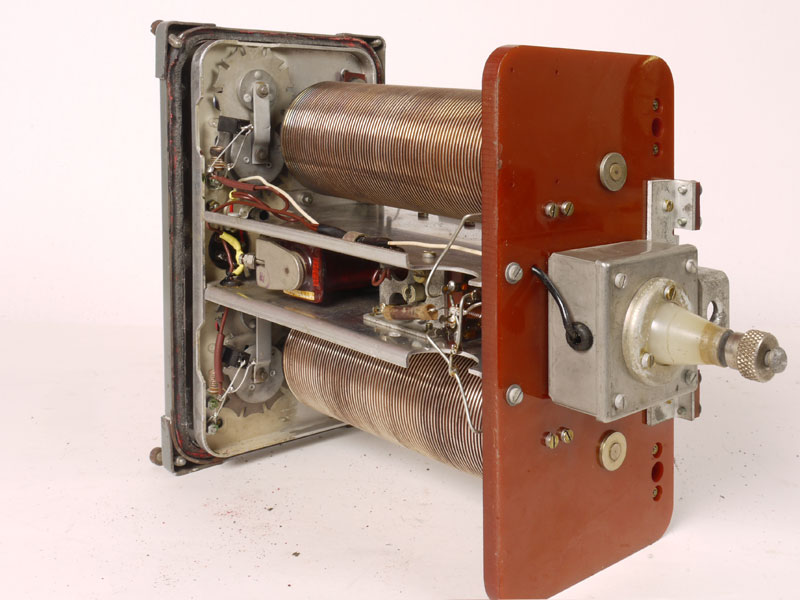

Het zelfde maar nu uit een andere hoek. Hier is ook te zien dat het mechaniek van de spoelen overeenkomt met die van de WS.62.

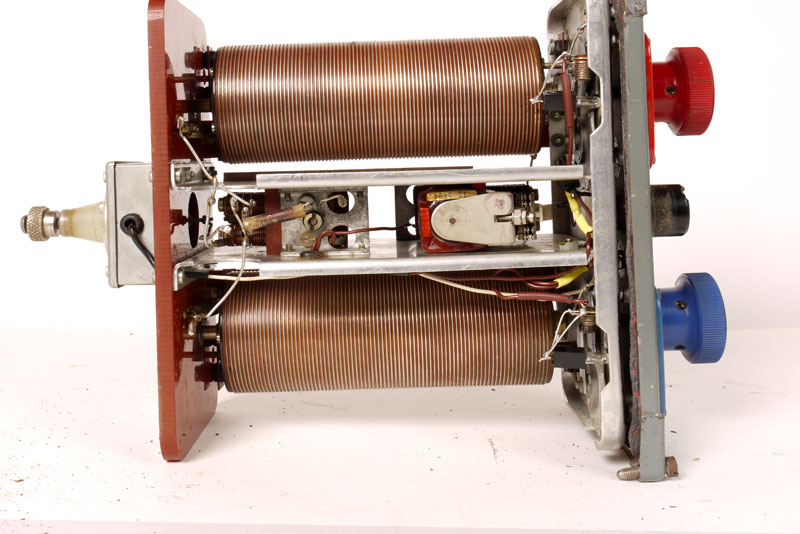

De onderkant van de ATU.

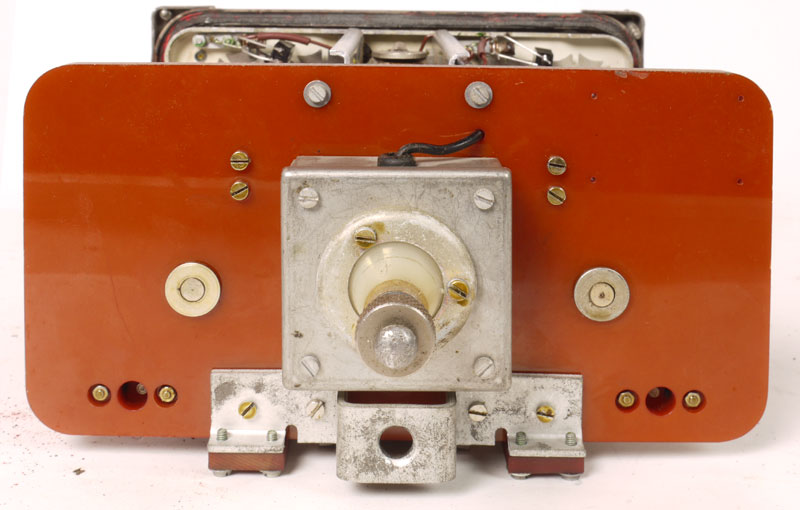

De achterkant met antenne-aansluiting en antenne-stroommeter.

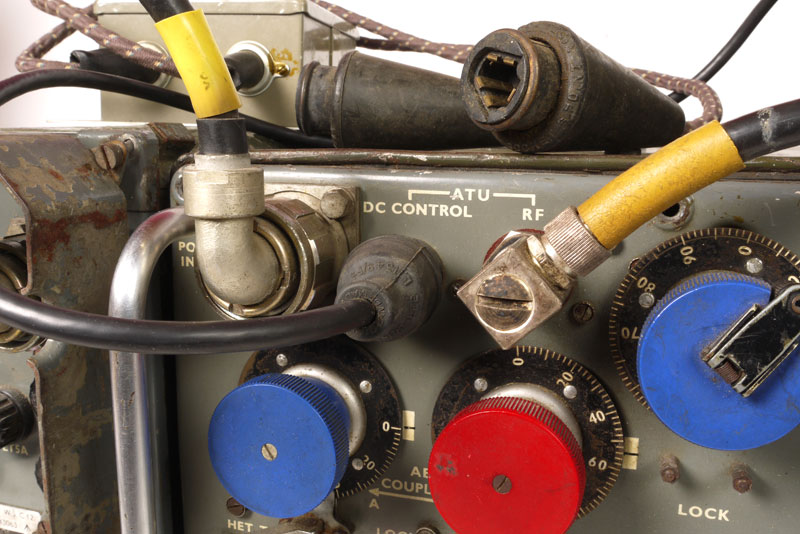

De connectors op de C12, links voeding, midden besturing ATU en rechts de antenneaansluiting.

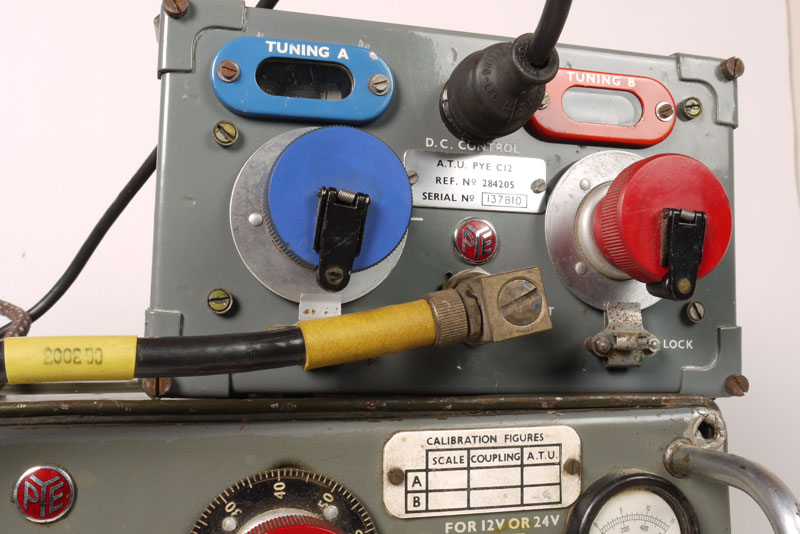

De aansluitingen op de ATU.
