Korte beschrijving:
Het complete systeem bestaat uit vier eenheden:
Zender C11 typenr. 5820-99-911-0849 (Sender Unit)
Ontvanger R210 typenr. Nr.5820-99-911-0850 (Rezeiver Unit)
Antenneafstemeenheid N0.7 typenr. 5820-99-949-3147 ( Aerial Tuning Unit )
Voedingseenheid 24 V. typenr. 5820-99-949-3146 (Power Supply Unit d.c.)

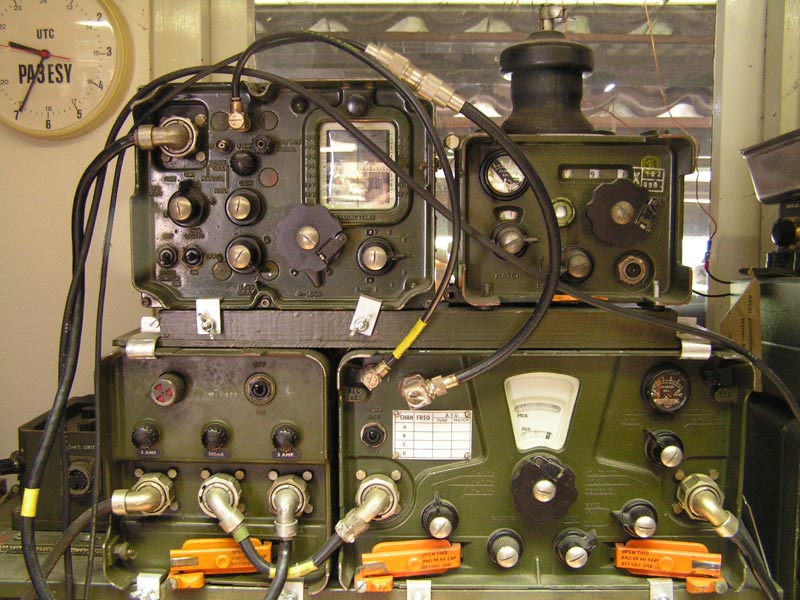

Hierboven de complete set in Engelse outfit.
De R210.
De ontvanger R210 is ontworpen om te werken in het HF.bereik van 2 tot 16 MHz. Hij kan worden gebruikt samen met de zender C11 in Commando-voertuigen of in vaste stations. Zijn robuuste ontwerp is zeer geschikt voor de montage in gepantserde voertuigen. De ontvanger is gemaakt voor de volgende types communicatie: R/T ( radiotelefonie ), CW ( telegrafie )en CFS ( carrier frequency shift telegrafie ).
Antenne ingangen voor staaf of draad-antennes, of dipolen met ongebalanceerde voeding, zijn op de ontvanger aanwezig. De filmschaal, met een lengte van 25 inches, voor elk van de 7 frequentiebereiken, maakte het mogelijk direkt af te stemmen zonder te refereren naar een logging-schaal.
De ontvanger bestrijkt de volgende 7 bereiken:
| Band 1: | 2.0- 3.O | Mc/s |
| Band 2: | 3.0- 4.5 | Mc/s |
| Band 3: | 4.5- 6.8 | Mc/s |
| Band 4: | 6.8 -9.l | Mc/s |
| Band 5: | 9.1 -11.4 | Mc/s |
| Band 6: | 11.4 -13.7 | Mc/s |
| Band 7: | 13.1 -16 .0 | Mc/s |
De Zender C11.
De WS type C11 is een HF-zender, ontworpen voor het gebruik als vast station of in voertuigen, speciaal gepantserde voertuigen.
Het nominale outgangsvermogen bedraagt 50 Watt, maar het apparaat kan ook op gereduceerd vermogen tussen 3 en 10 Watt werken.
De modulatiemethoden zijn dezelfde als die voor de ontvanger, R/T, CW en CFS. De set bevat verder een intercom-versterker.
Er zijn voedingseenheden voor 24 Volt DC en 100/240 Volt AC.
Het frequentiebereik van 2 tot 16 Mc/s wordt in drie bereiken gedeeld met continue afstemming. De frequentie kan dusdanig nauwkeurig worden ingesteld dat een "Netting-faciliteit" niet nodig is.
Verder is een ijkmogelijkheid met 100kHz. kristal-oscillator aanwezig. De constructie van de zender is zo stabiel dat ook trillingen ed. geen invloed op de afgestemde frequentie hebben.
Ook temperatuurverschillen zijn door de keuze van de juiste componenten van verwaarloosbare invloed.
De zender bestrijkt de volgende 3 bereiken:
| Band 1: | 2.0- 4.O | Mc/s |
| Band 2: | 4.0- 8.0 | Mc/s |
| Band 3: | 8.0- 16.0 | Mc/s |
Een tekening met de bedieningsorganen.
Een blik op het VFO, de groene bunker in het midden. De glazen buis is het 100 kHz ijk-kristal. De twee buizen bij de ventilator zijn van de modulator-eindtrap. Links van de buizen de modulatietrafo.
Hier is de ventilator, die ontzettend veel kabaal maakt, te zien. Rechts de afstem-condensator van de HF-eindtrap.
Nogmaals de VFO-unit.
Een deel van de HF-versterker.
De voedingseenheid voor 24 V.
Hierboven een tekening van de PSU.
Deze Unit zorgt voor de verbinding van de microfoon, telefoon en seinsleutel. In de GRC3035-uitvoering werd deze niet gebruikt, maar werd de onderstaande controlbox gebruikt.
De spreek- en luisterset van de Engelse uitvoering.
De antenneafstemeenheid No. 7 in bomvrije kast. Bovenop staat de antennevoet voor een sprietantenne. Deze uitvoering is uitgerust met de originele, radioactieve meter.
De antennevoet.
De afsteemeenheid HF variabel NR. 7 met verkeerde meter, maar wel minder radio-actief.
Het is zelfs een product van de firma Philips.
De meter.
De achterzijde met de aansluiting voor antenne en aarde.
De antenne-isolator.
Het mechaniek van de tuner.
De antennestroom-meter.
Binnenwerk met rolspoel en afstem-C.
De rolspoel.
Het sleepcontact wat er bij mij om de haverklap afgaat op het einde. Er zit iets niet goed, maar wat ????
De afstemcondensator, zo te zien 2 x 900 pF.
De achterzijde met de omschakeling.
Een Engelse verbindingsbox
Dezelfde, maar nu vanaf de andere kant gezien.
Een 240 volt verdeler.
Dezelfde vauit een andere hoek.
De aansluitbox voor seinsleutel, telefoon en microfoon.
Aangezien ik alleen de tuner weer in mijn bezit heb, is het op het ogenblik niet mogelijk foto's van de andere delen te laten zien. De hele unit nam te veel ruimte in beslag en heb ik maar verkocht.
Nu al spijt, vandaar dat ik al weer een tuner heb.
