De Wave-meter W1191A
Dit apparaat deed dienst als frequentie-meter, echter ook als signaalgenerator voor het HF-gebied van ca. 100 kHz. tot 20 MHz, of
3000 tot 15 meter.
Het apparaat werd met batterijen gevoed, 2 Volt voor de gloeispanning en 90 Volt voor de anodes.
Er werden vier lampen toegepast, 2 x VT50, 1 x VR19 en 1 x ARP82 ( mixer).
Volgens de advertentie van Radio Rotor, was het systeem vergelijkbaar met de BC221.

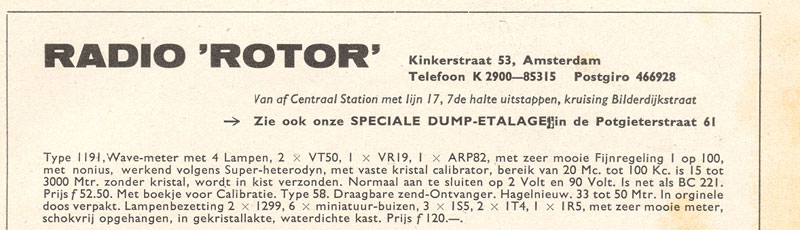

Advertentie uit "Electron" van October 1952.

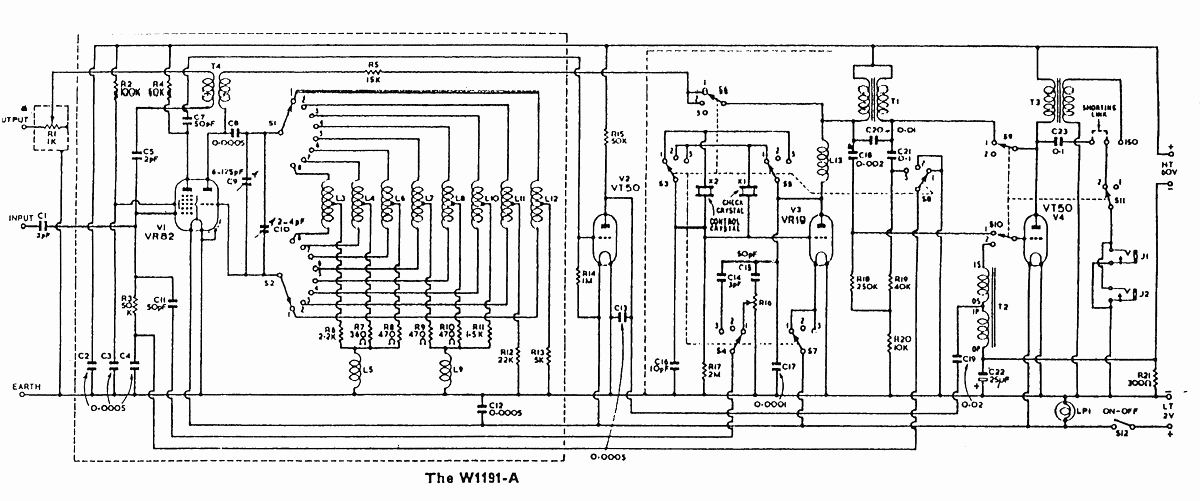

Van Jan, PA3FYZ, kreeg ik Chapter 27 van A.P. 1938, ofwel "Wavemeter W.1191 and W.1191A" . Het schema van de meter heb ik onderaan

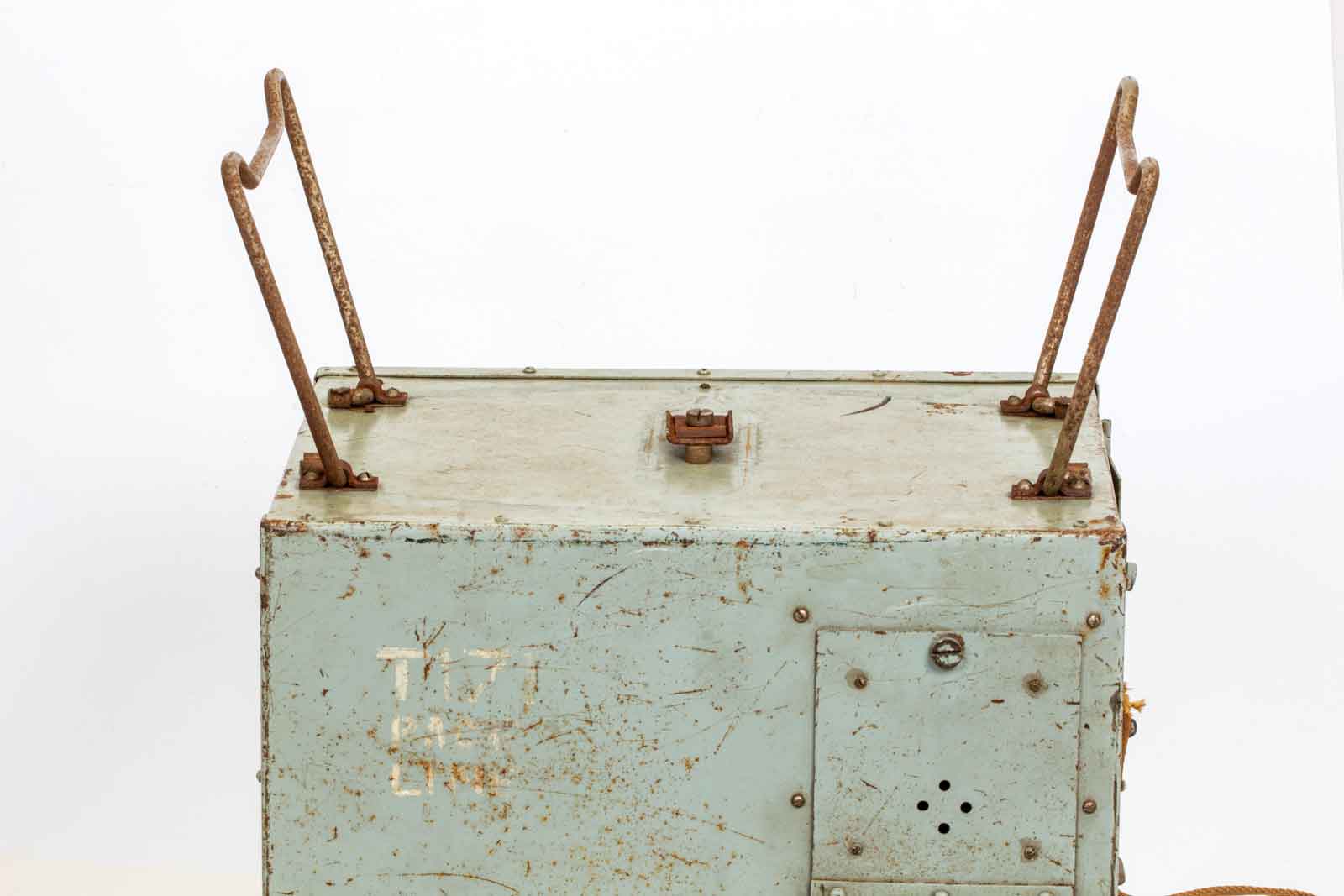

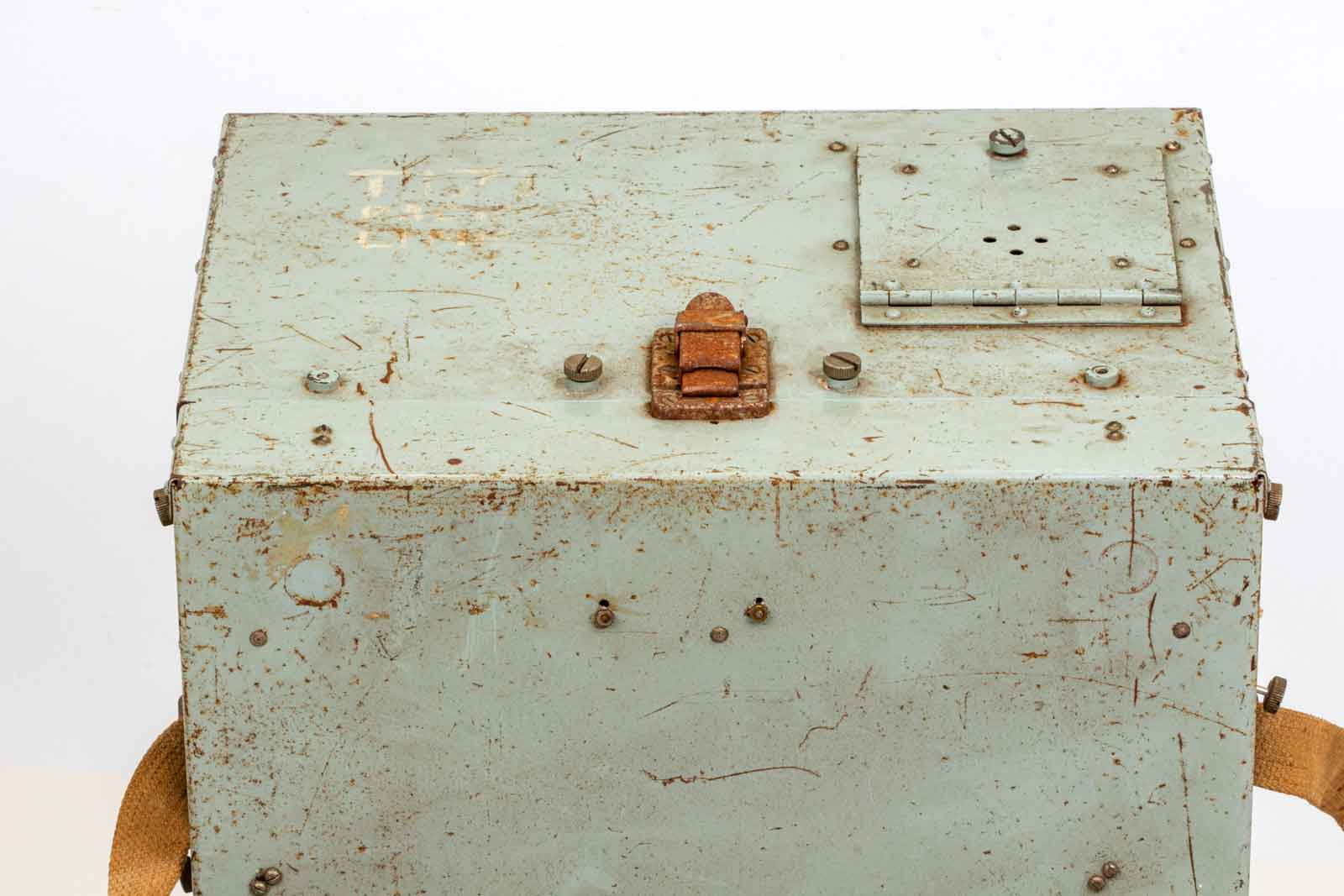

de bladzijde toegevoegd. Verder is nu ook duidelijk waar het geheimzinnige klepje op de bovenzijde voor dient. Zie de foto van de bovenkant van de kast..
Hoewel een stempel met "MAY 1955" anders doet vermoeden, stamt dit technisch wonder toch echt uit de tweede wereldoorlog.
Het stempel is er waarschijnlijk opgedrukt na een calibratie of modificatie.

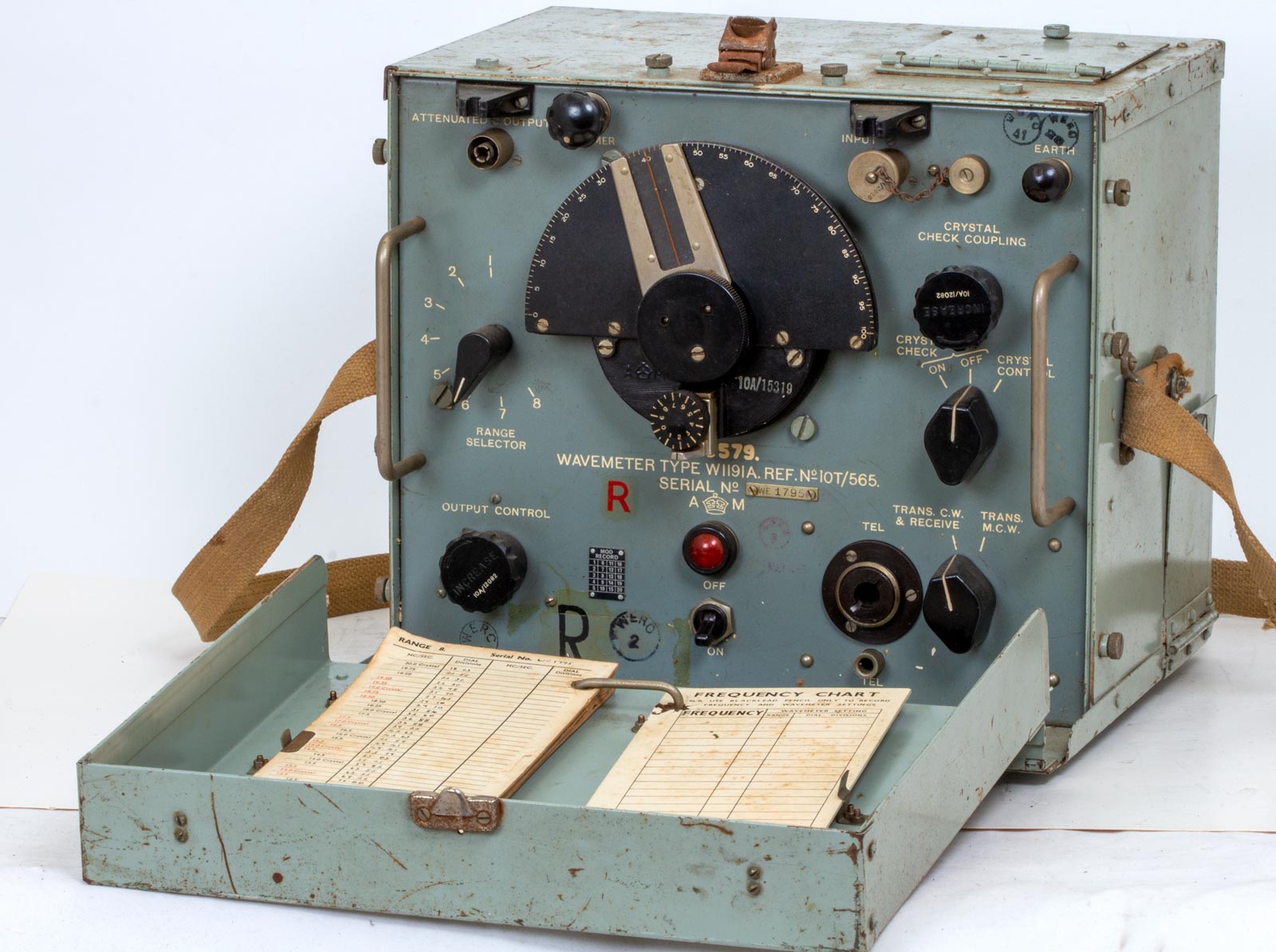

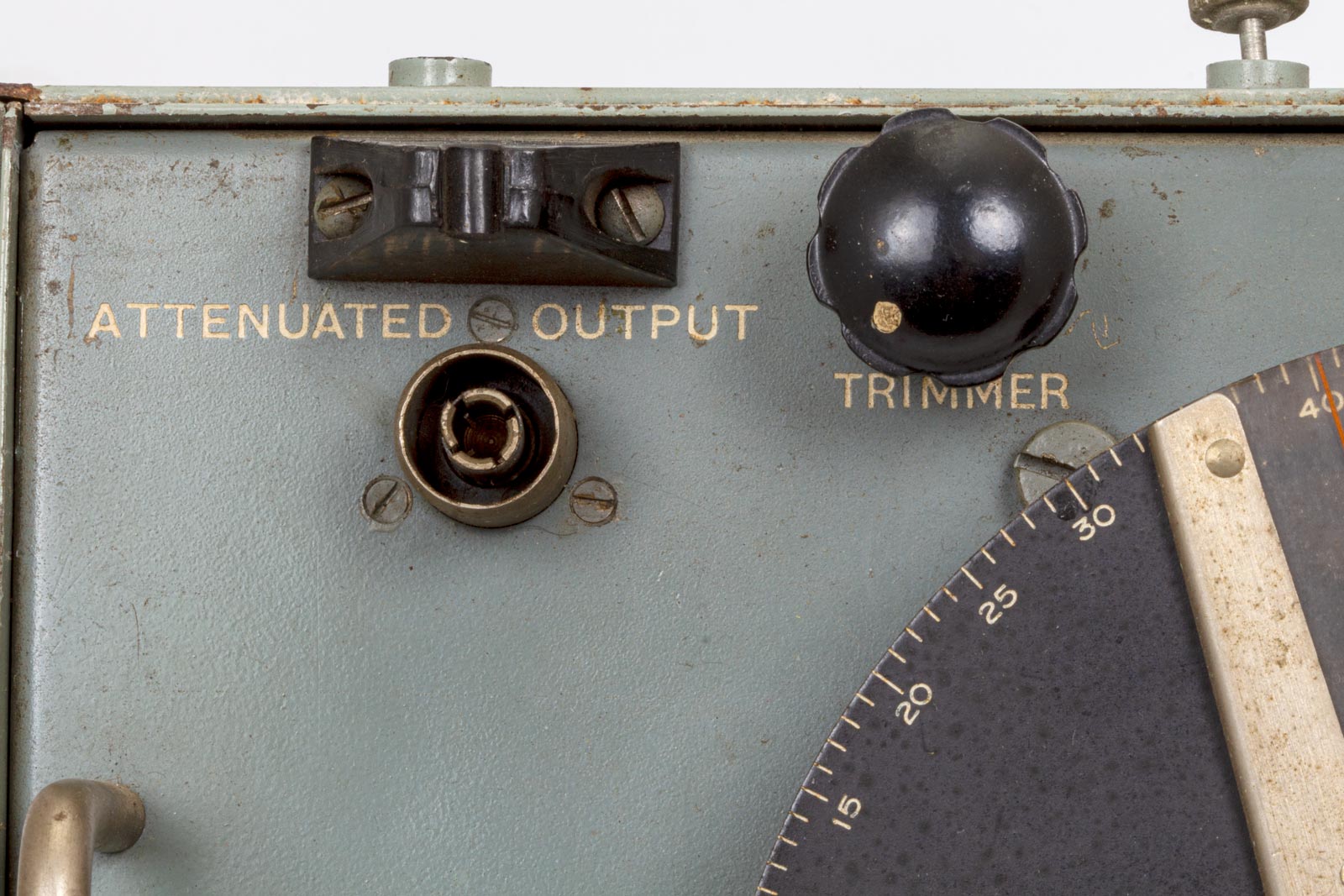

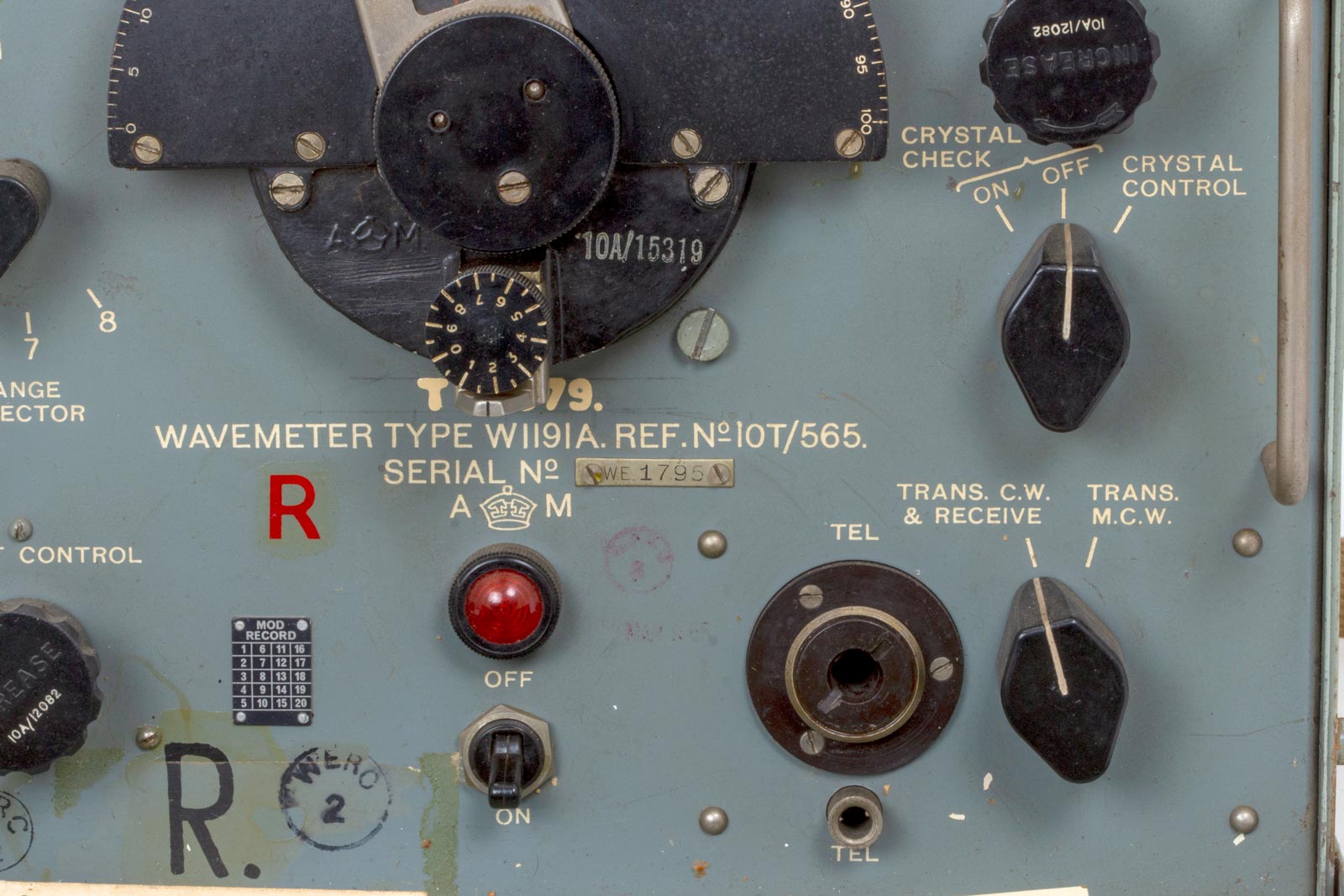

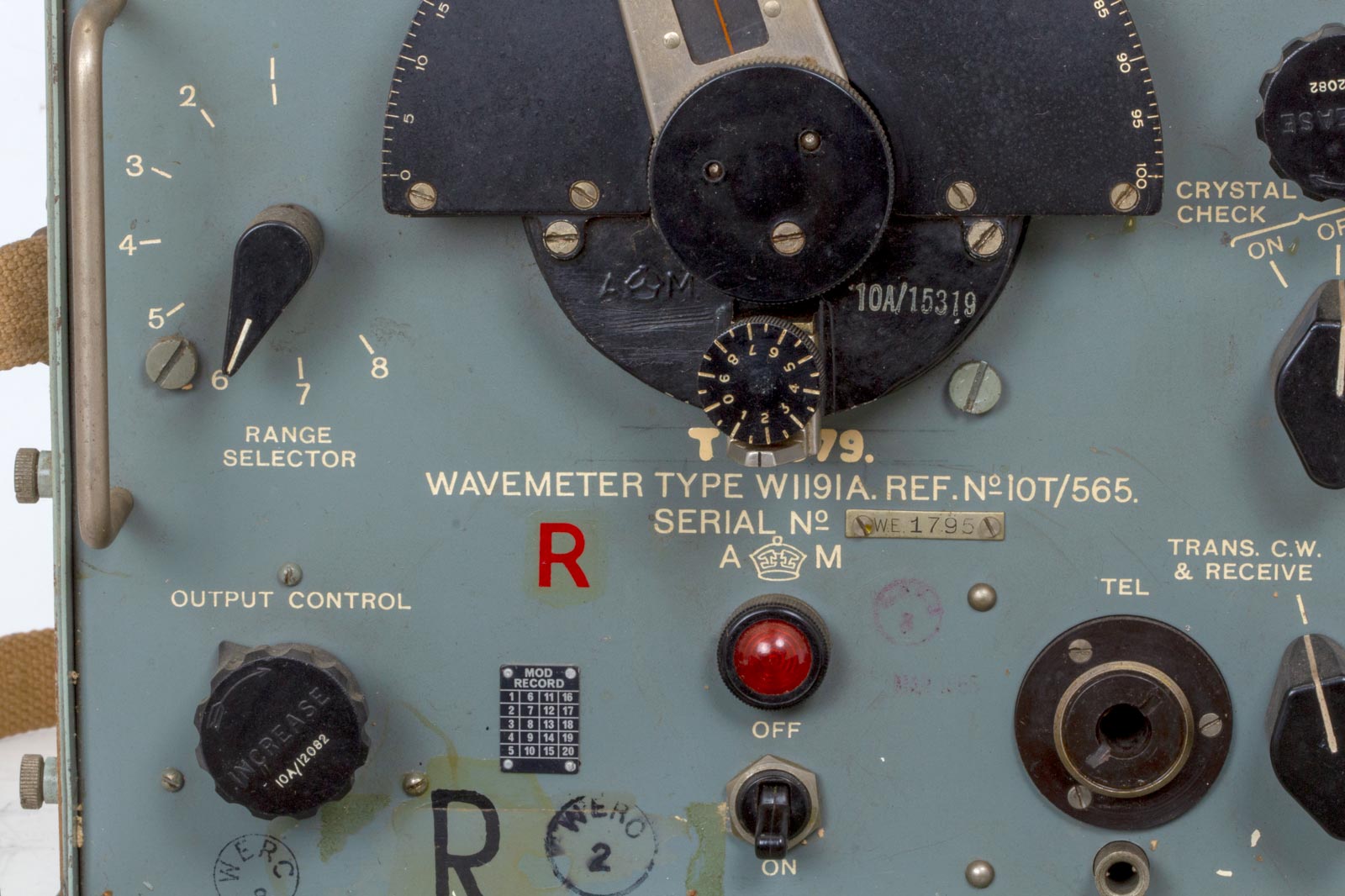

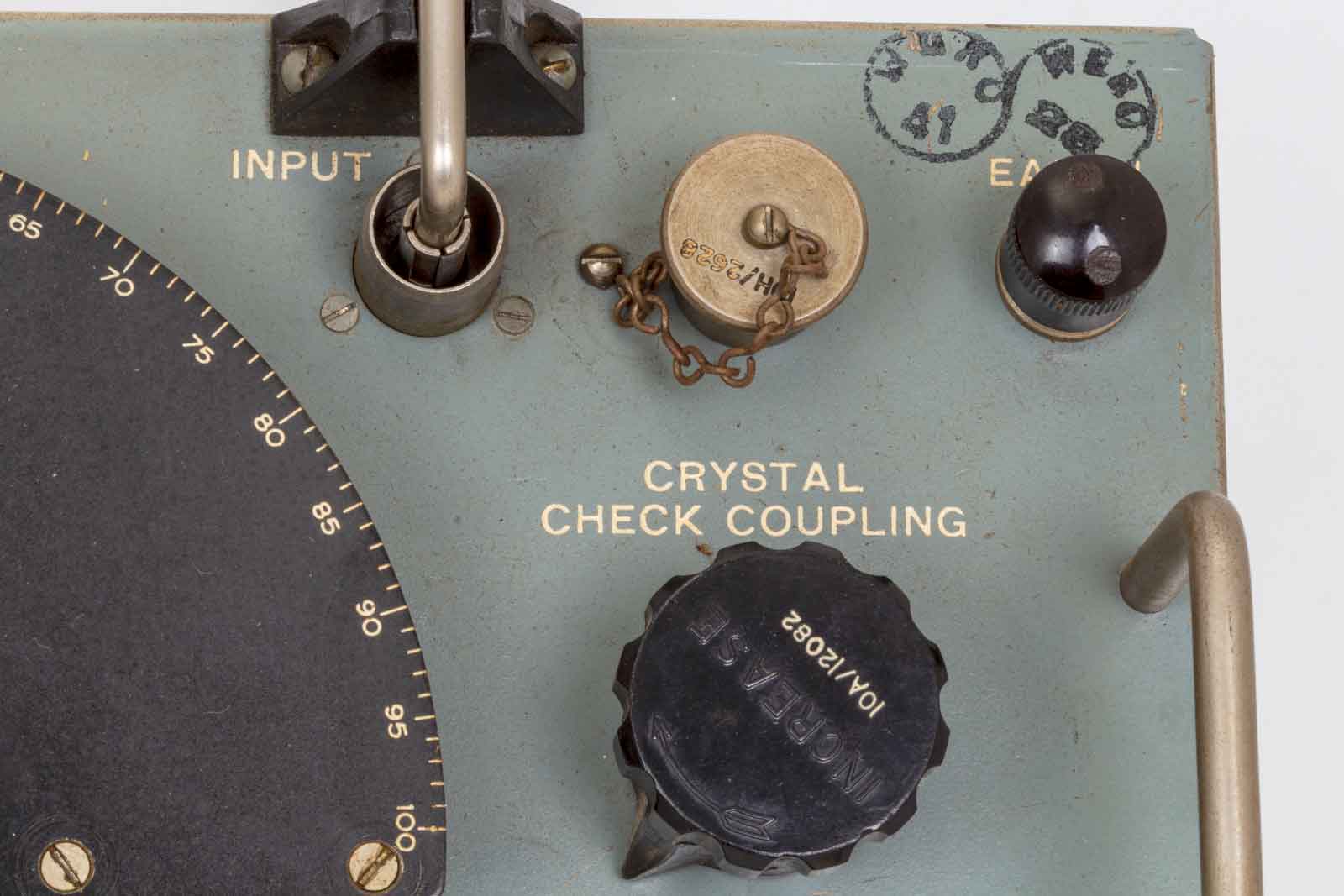

Het front met de prachtige schaal met fijnregeling. Links de bereikschakelaar en rechts diverse andere instelknoppen.

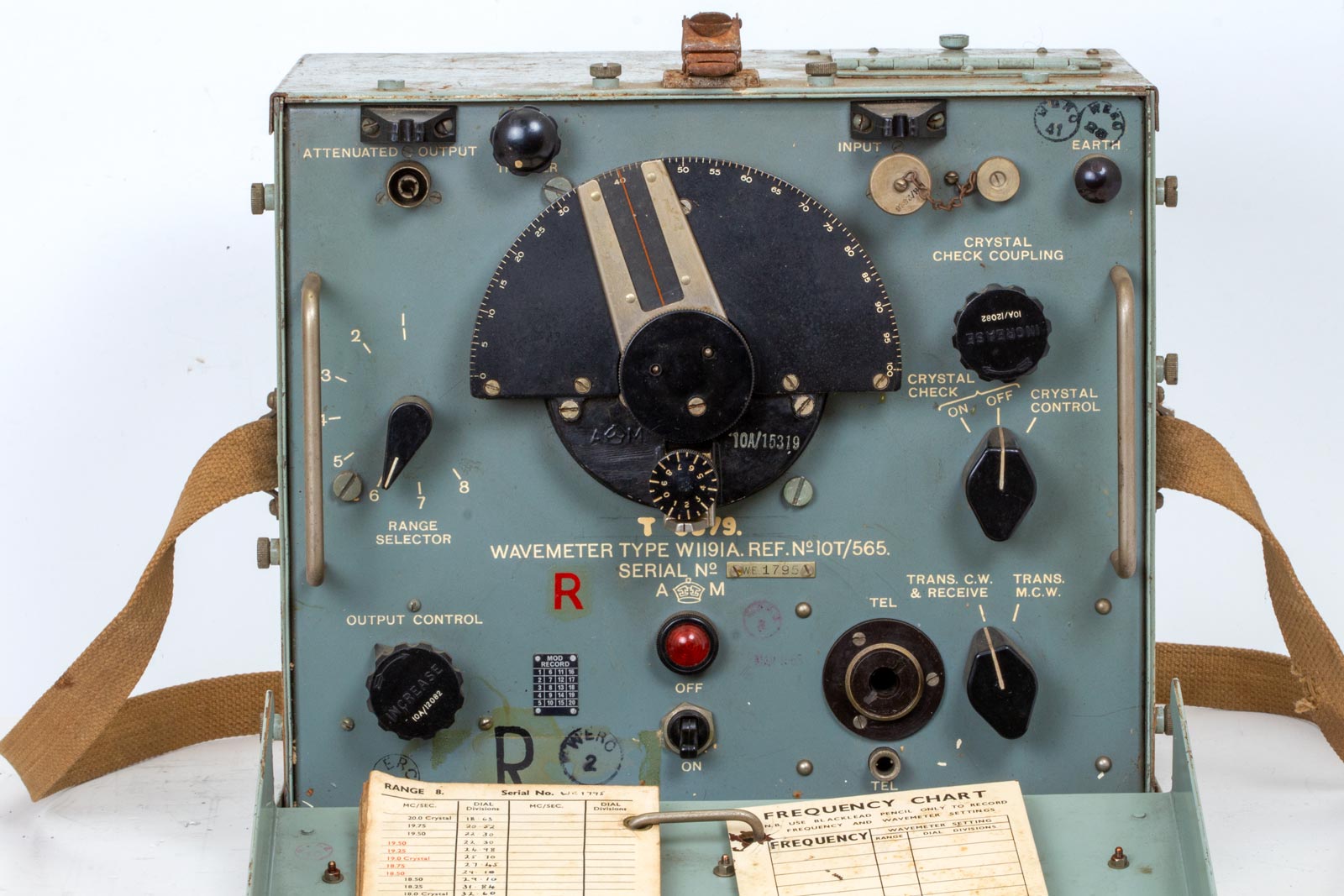

Het front van de meter.
In deze kast is het geheel ondergebracht. Typisch Engels zijn de verschillende geheimzinnige klepjes.
Een gedeelte van de sluiting ontbreekt nog. ( Nog wel meer)

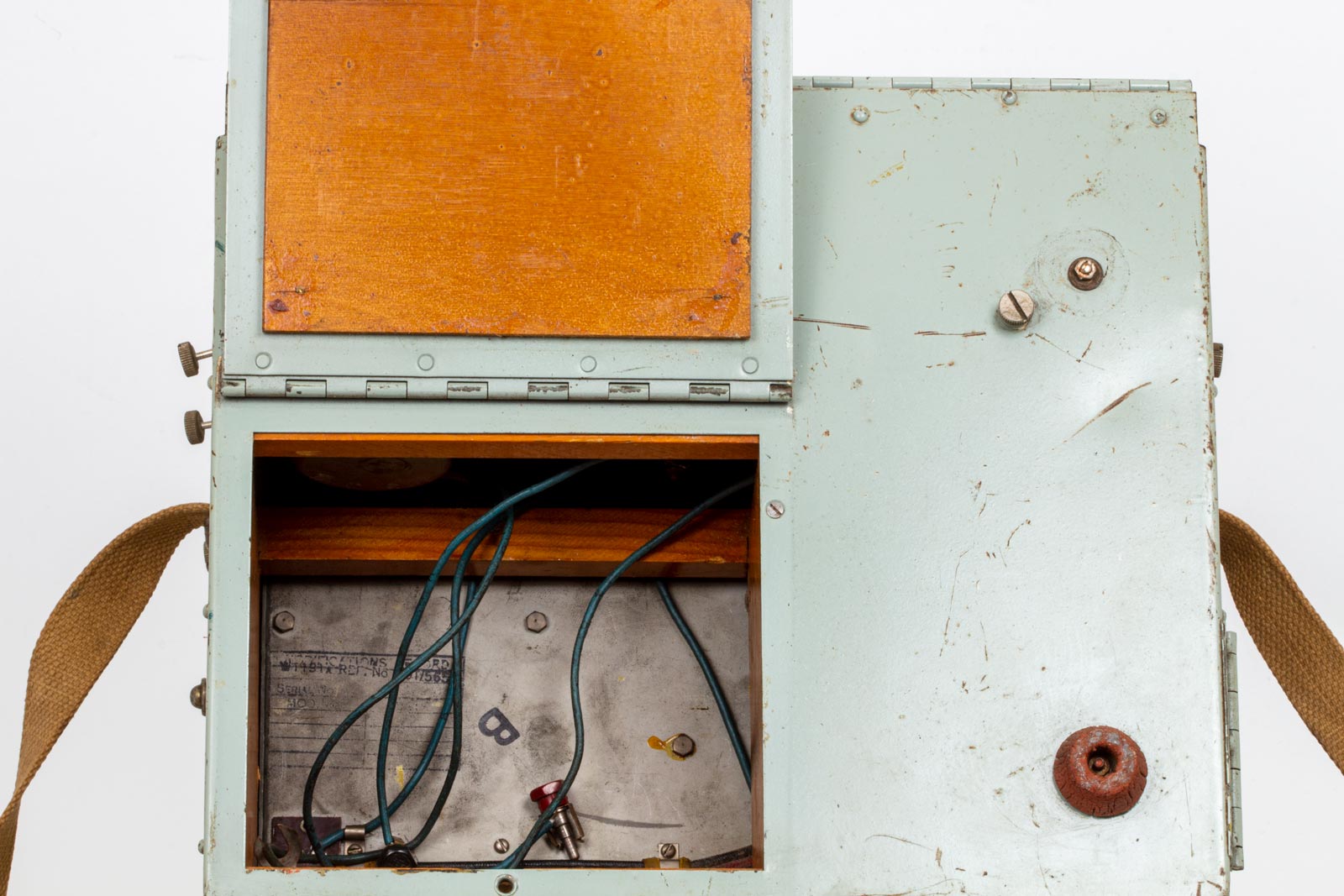

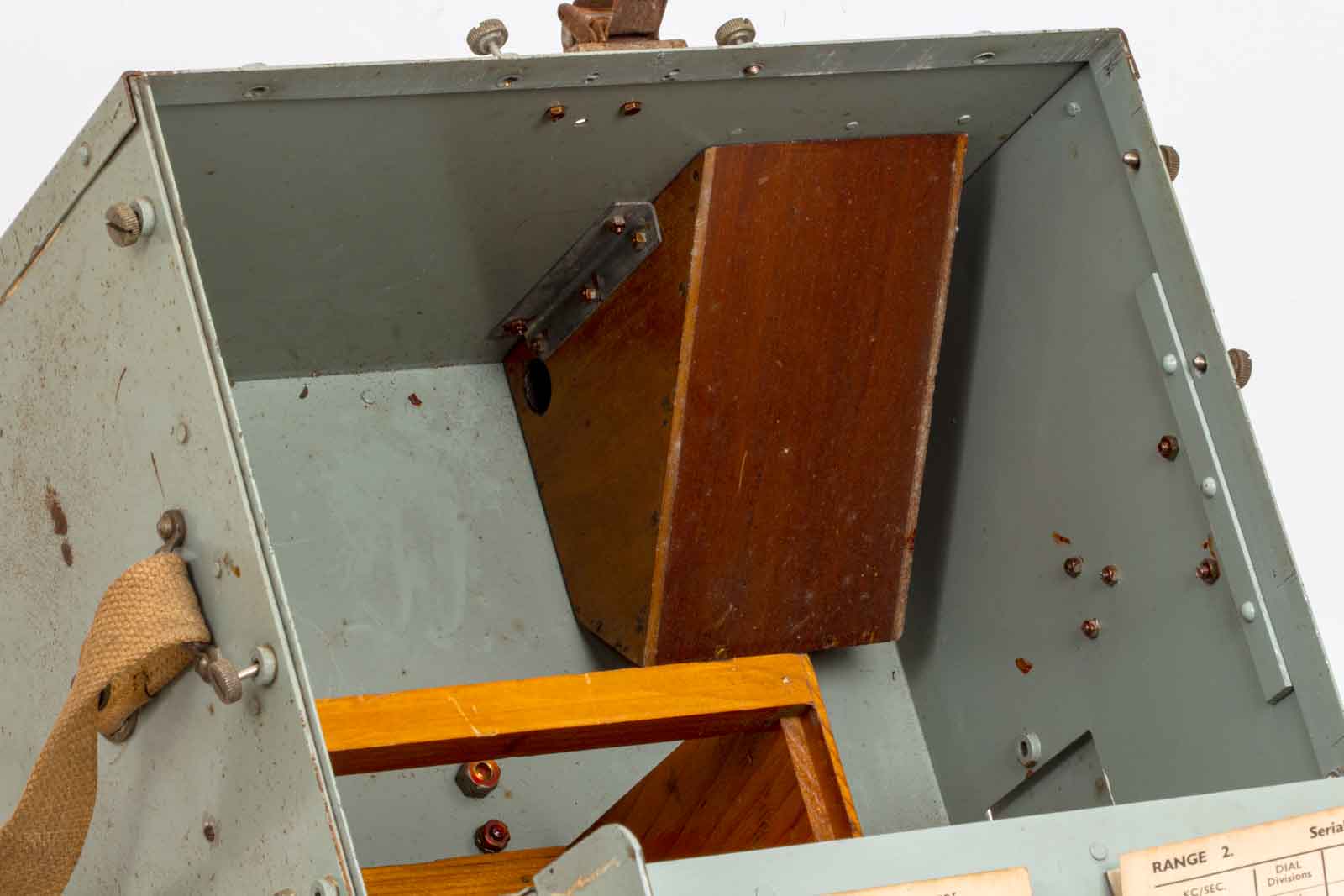

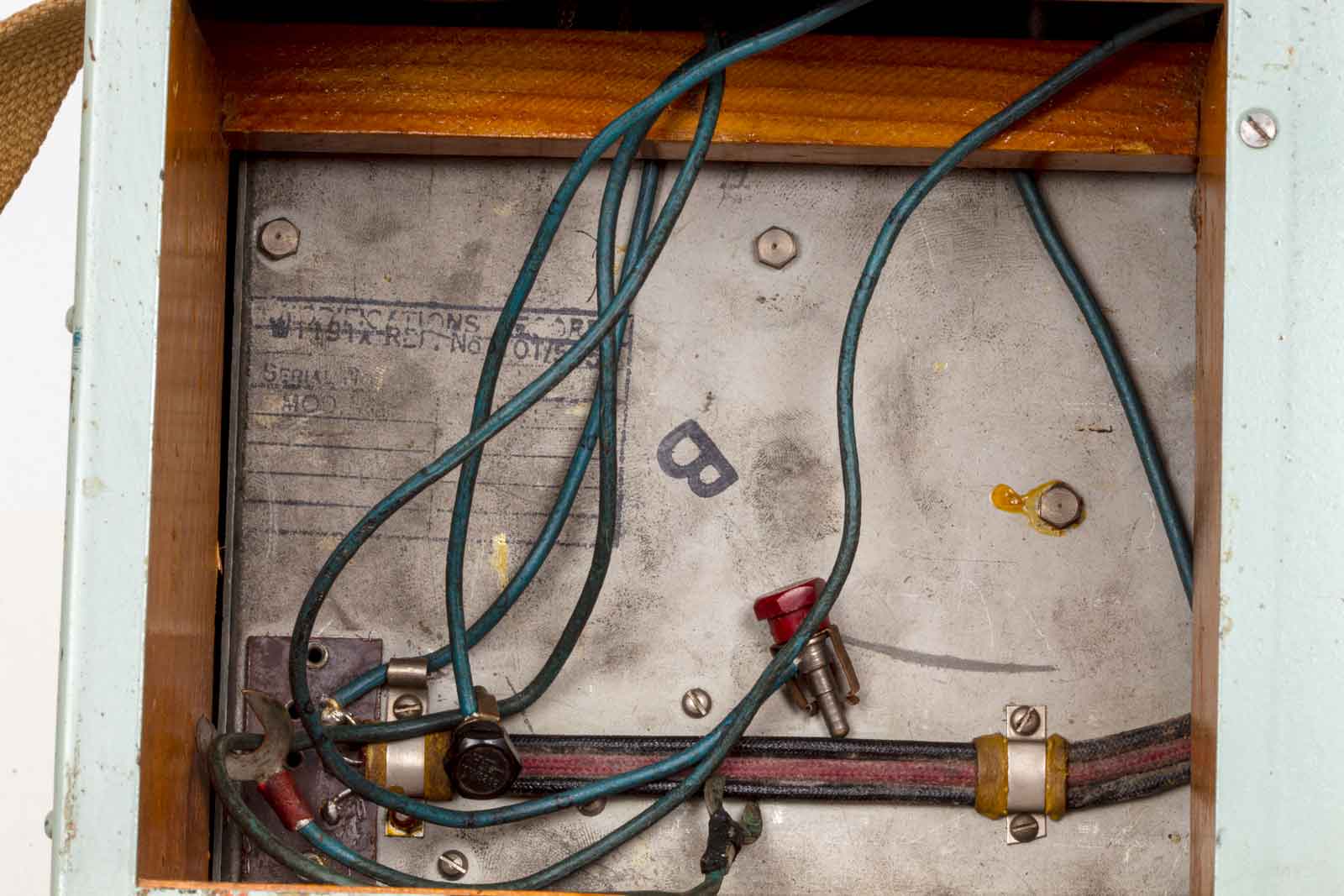

Dit zit achter het klepje op de bovenkant. Er zit een plankje onder een hoek van 45 graden in. Hier in wordt de 2 V. gloeistroomaccu geplaatst.
Wanneer namelijk het apparaat op de pootjes wordt gezet staat de kast onder een hoek van 45 graden. Zou de accu ook onder deze hoek staan, dan
zou het zuur er uit lopen. Vandaar deze accu-houder. ( Zie onderstaand gedeelte, punt 6. Power Supplies )

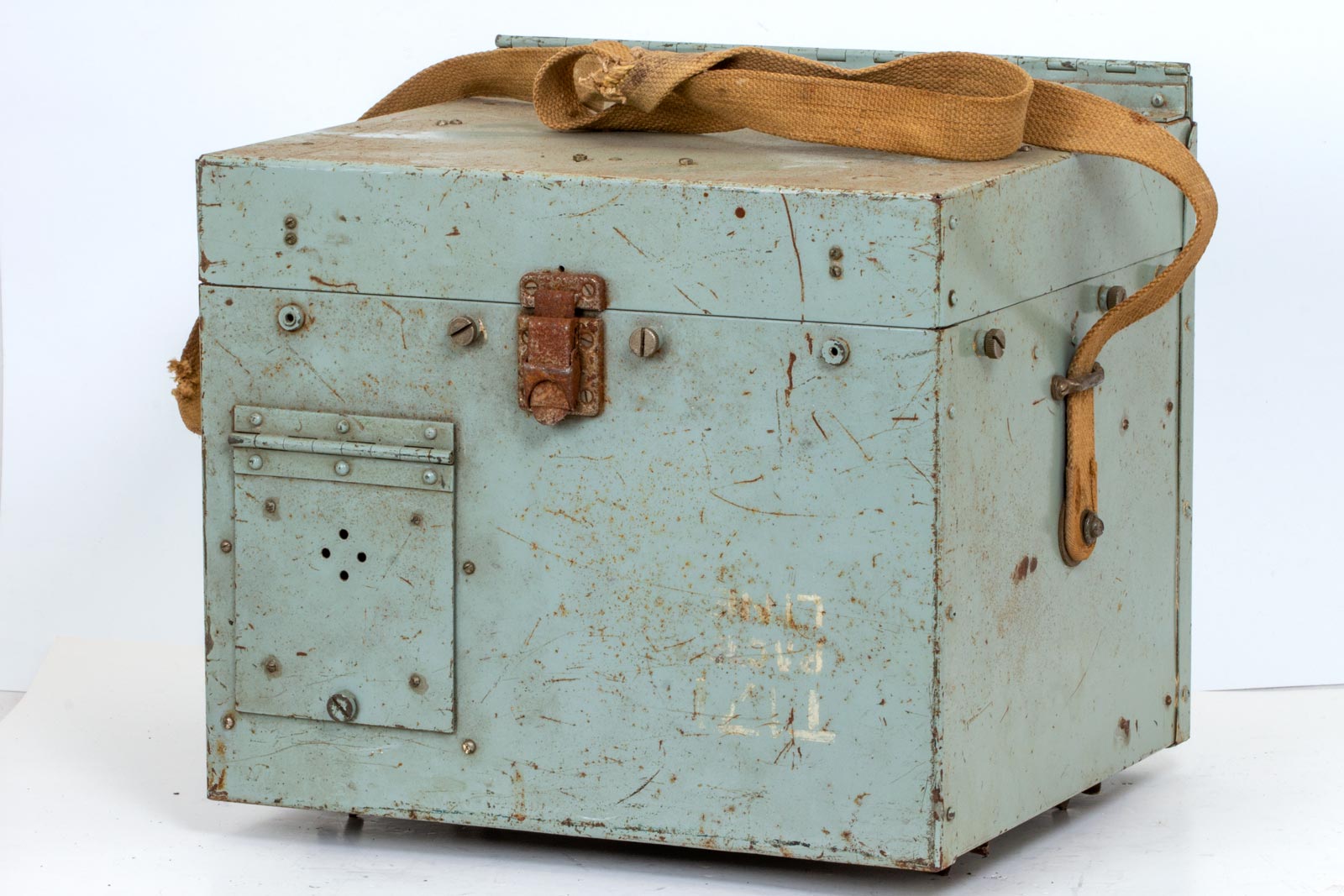

Nog een klepje, nu aan de zijkant.

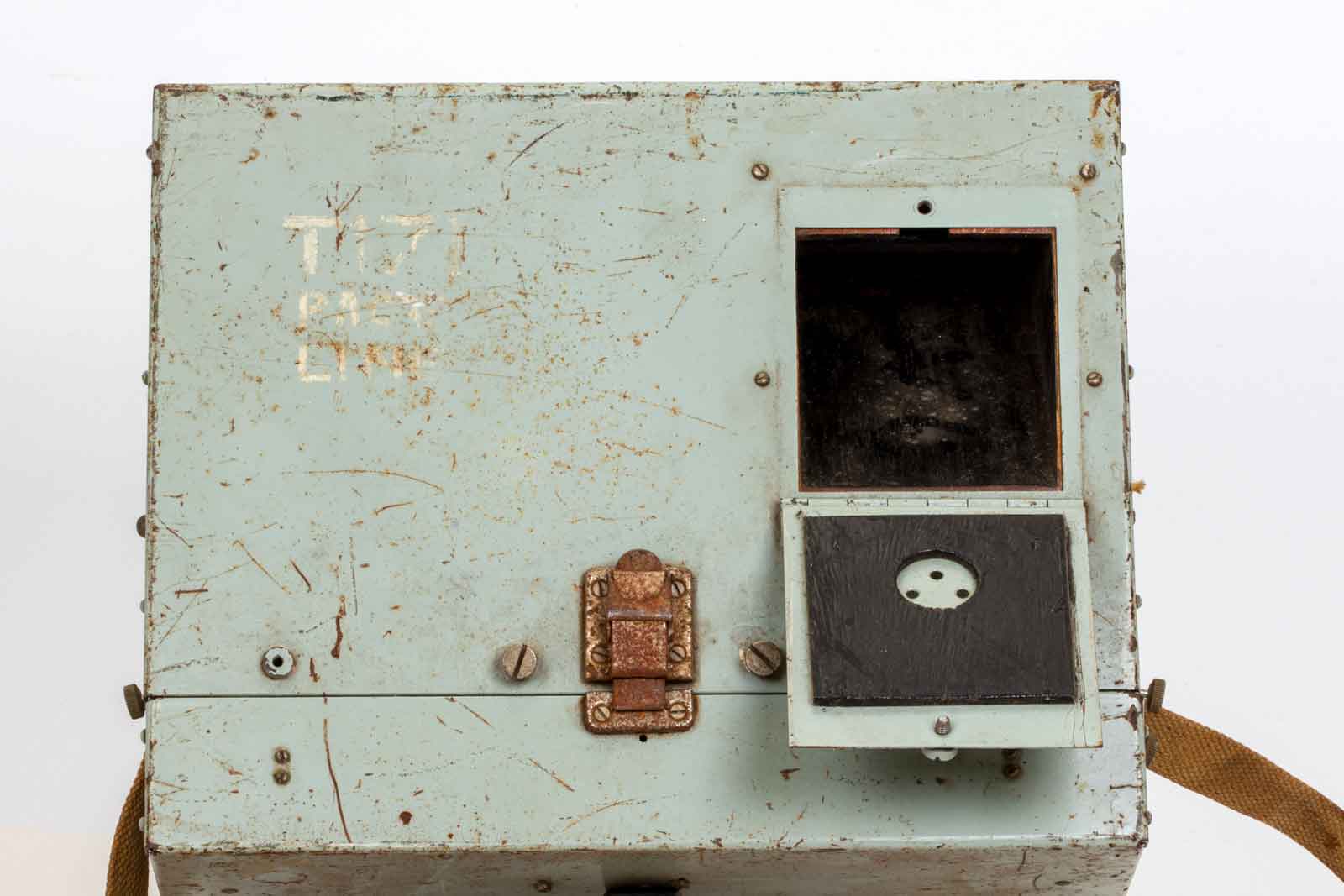

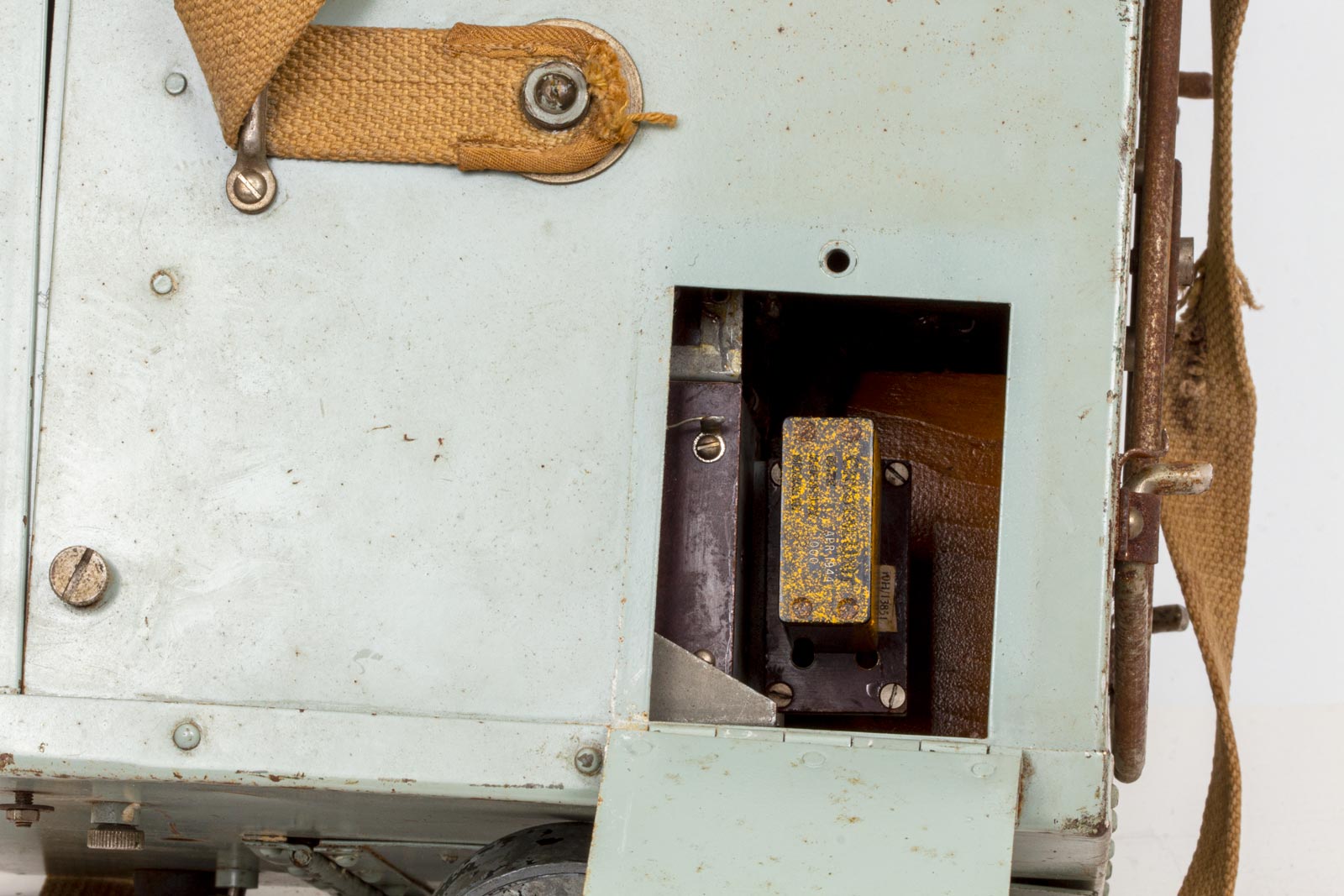

Het klepje voor het kristal.

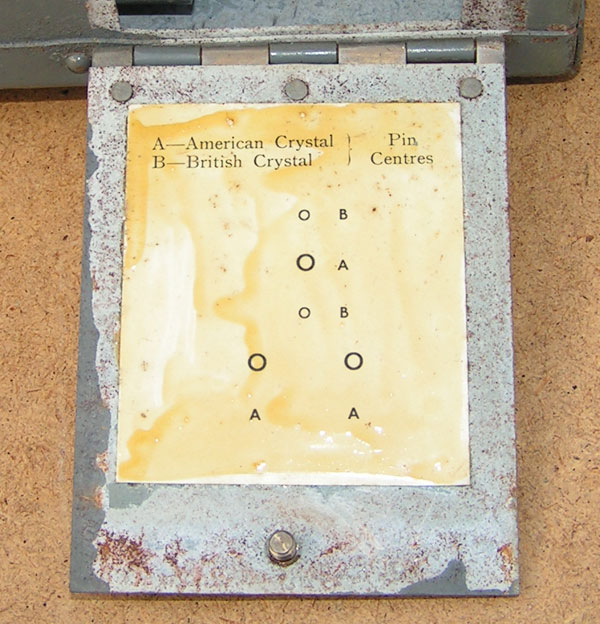

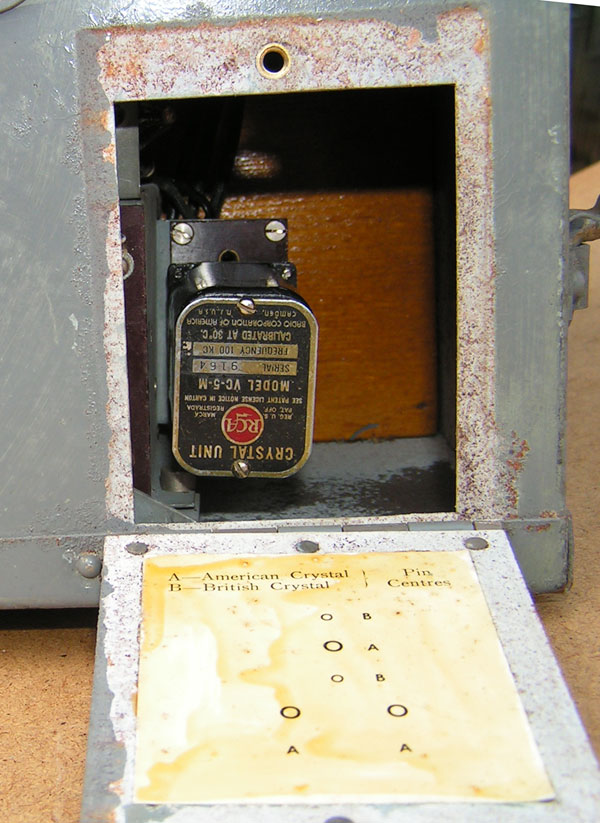

En dit zit achter dit deurtje, of het kristal juist is weet ik niet, het past wel en heeft een grondfrequentie van 100 kHz.
Er mag dus een Amerikaans kristal in.
Aan de achterkant zit nog een soort potenstelsel.

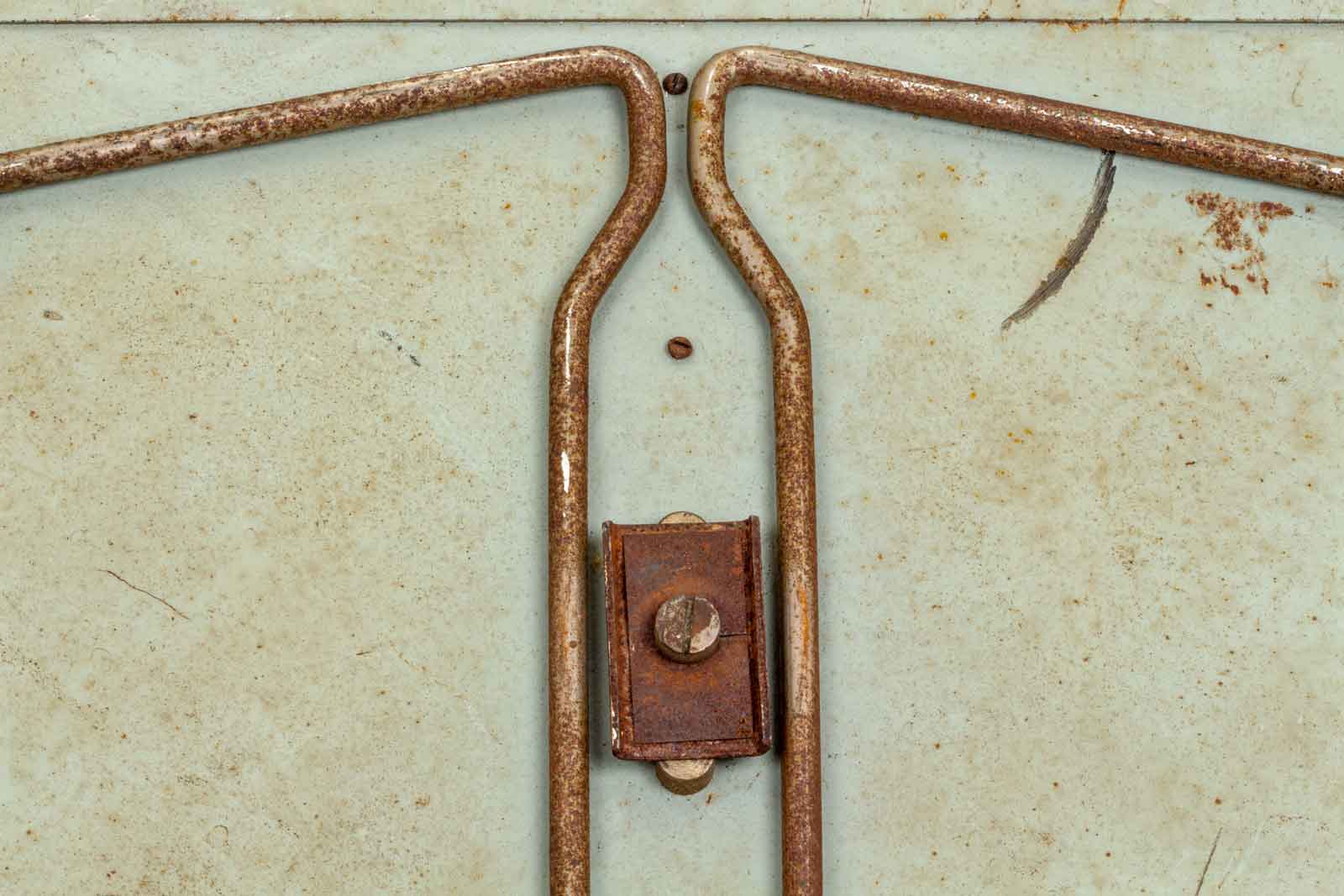

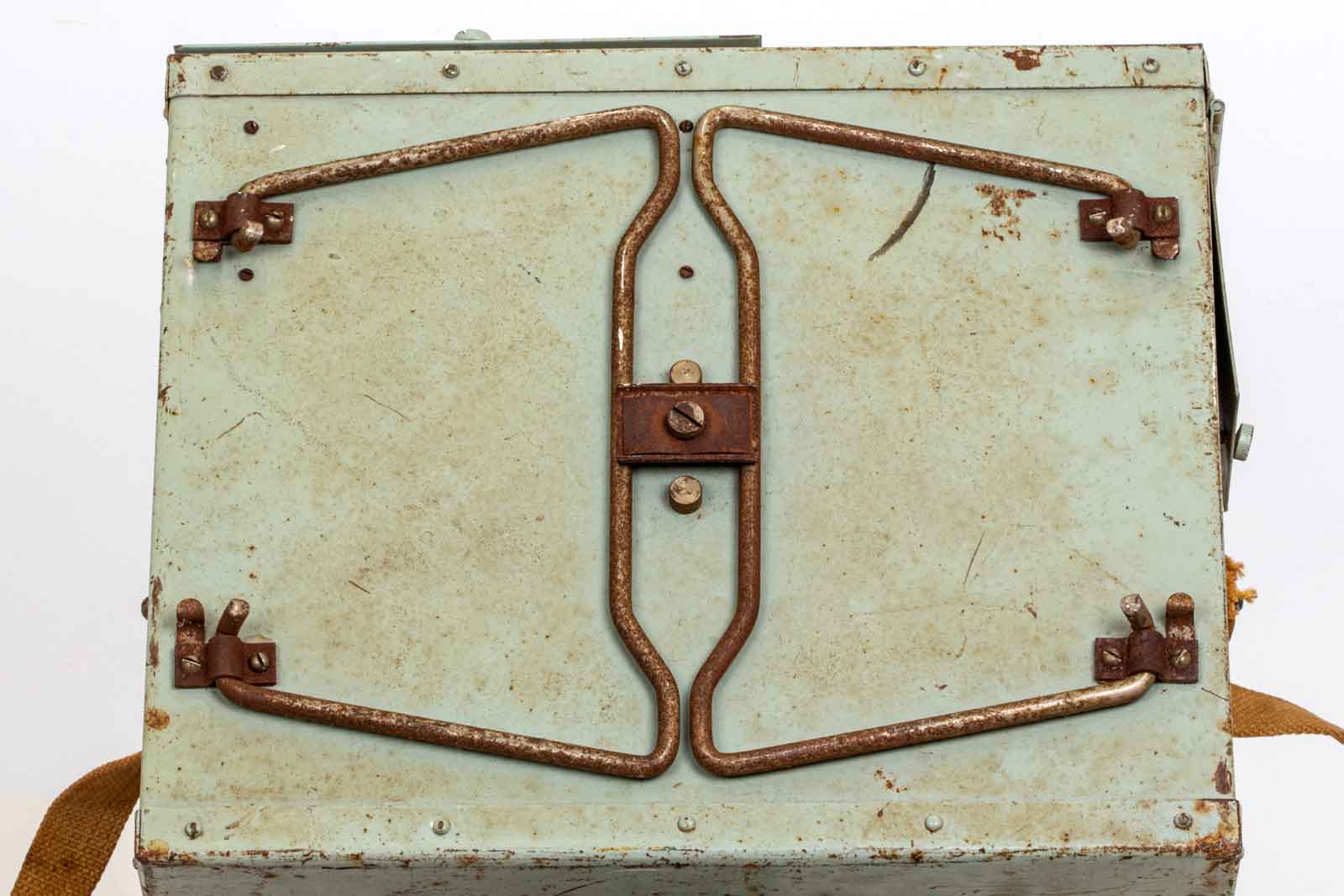

Uitgeklapt ziet dat er zo uit.
Op deze wijze wordt de zaak vrij gegeven..

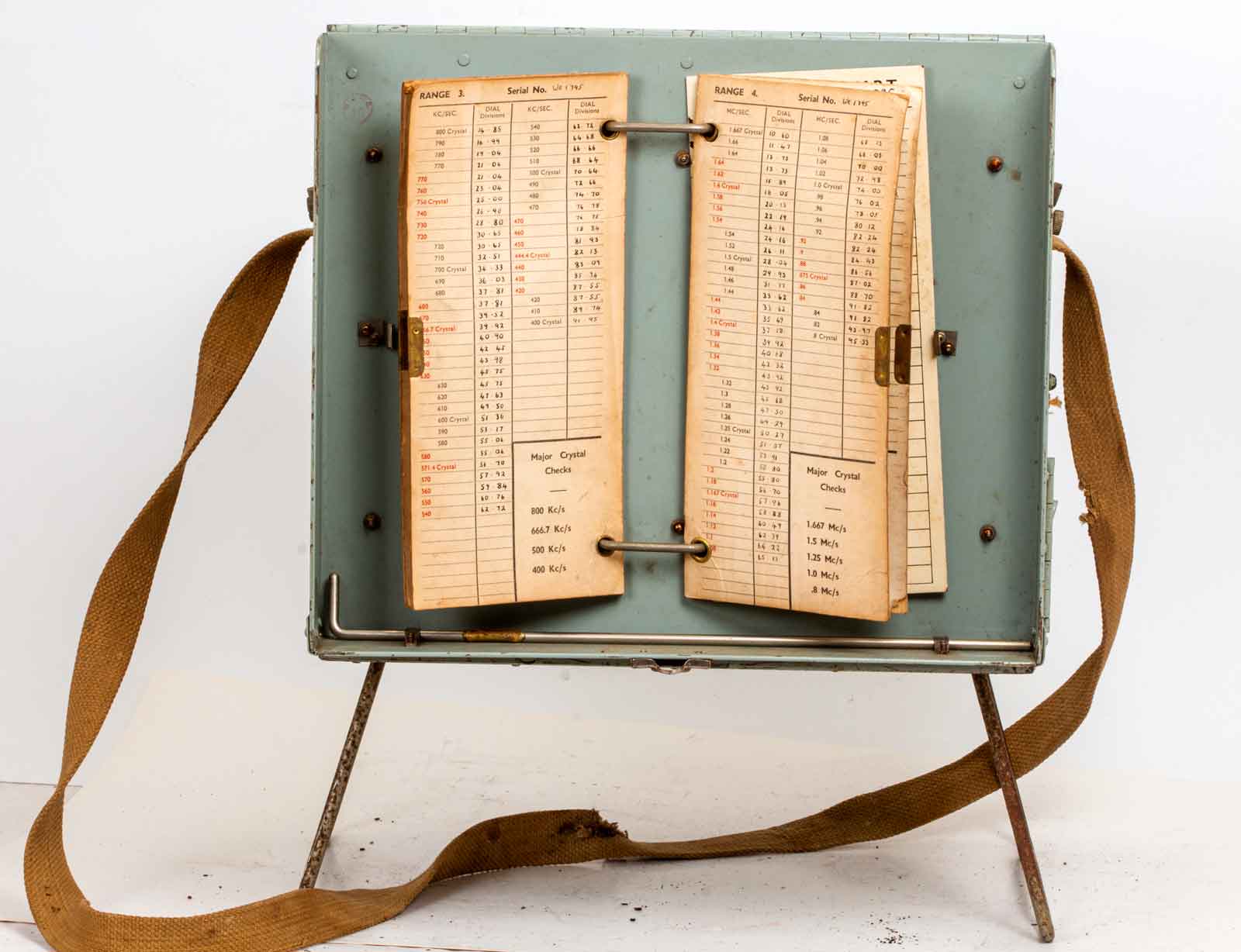

En zo staat het apparaat op zijn pootjes.
Al weer een klep, deze sluit het batterijcompartiment af.
De voedings-aansluitingen.

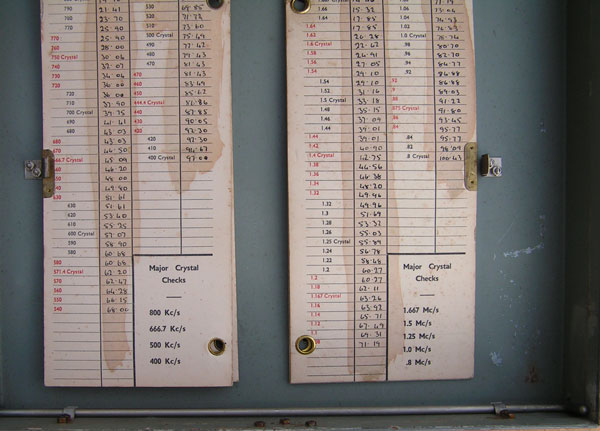

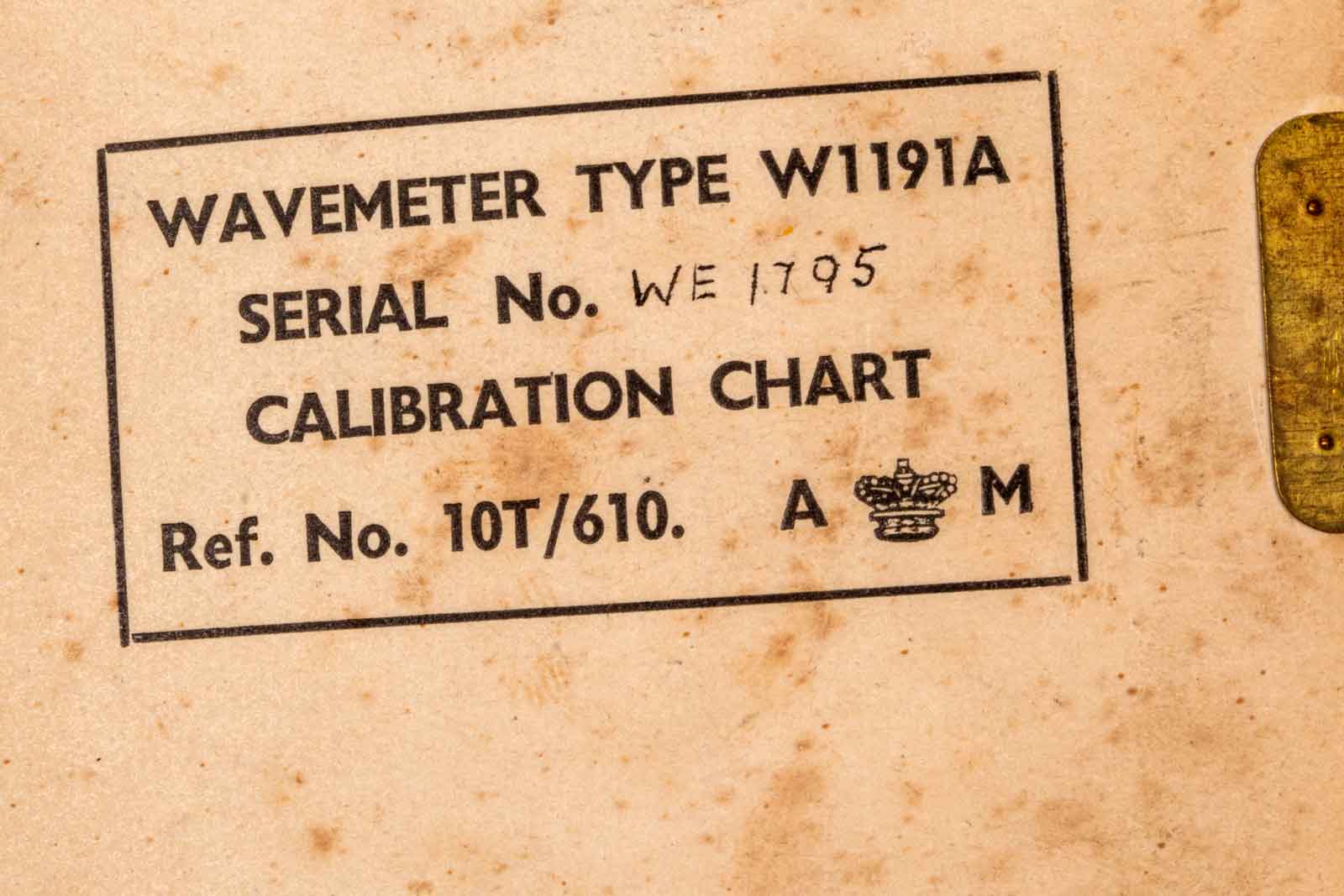

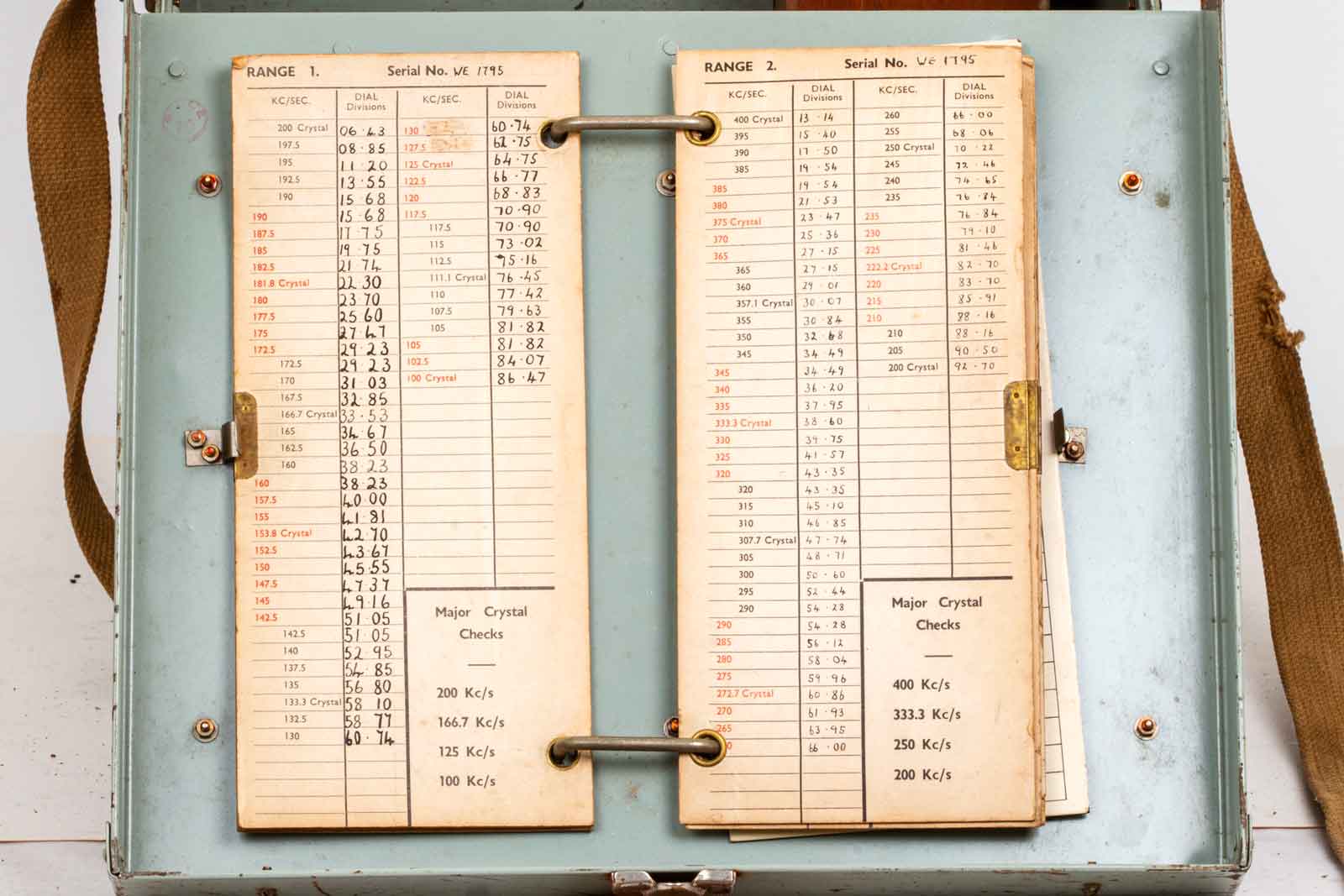

In de deksel van het apparaat bevinden zich de calibratiekaarten en de antenne.
Onder in de antenne.

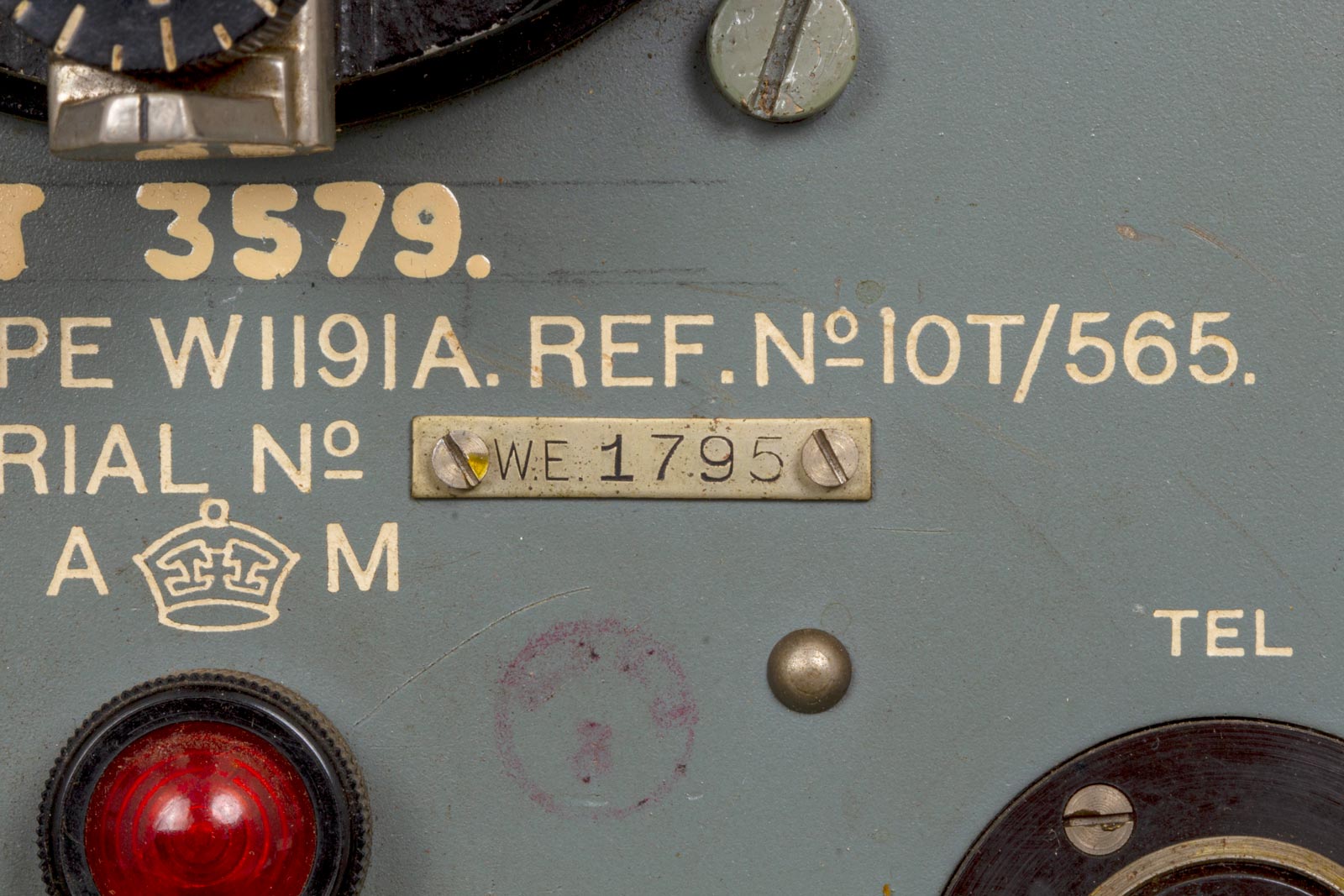

Deze kaart behoort bij serienummer 1795.
En zie daar, 1795.

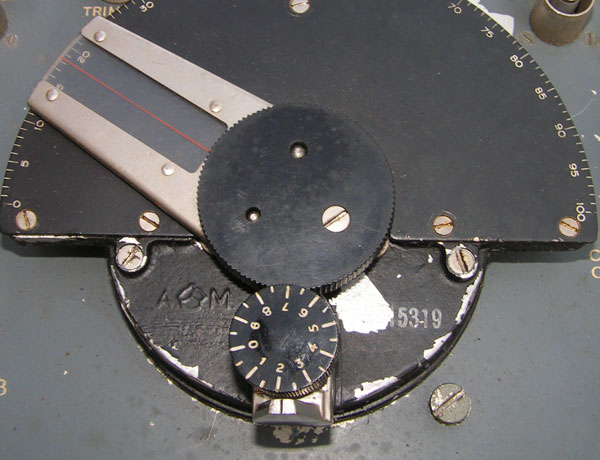

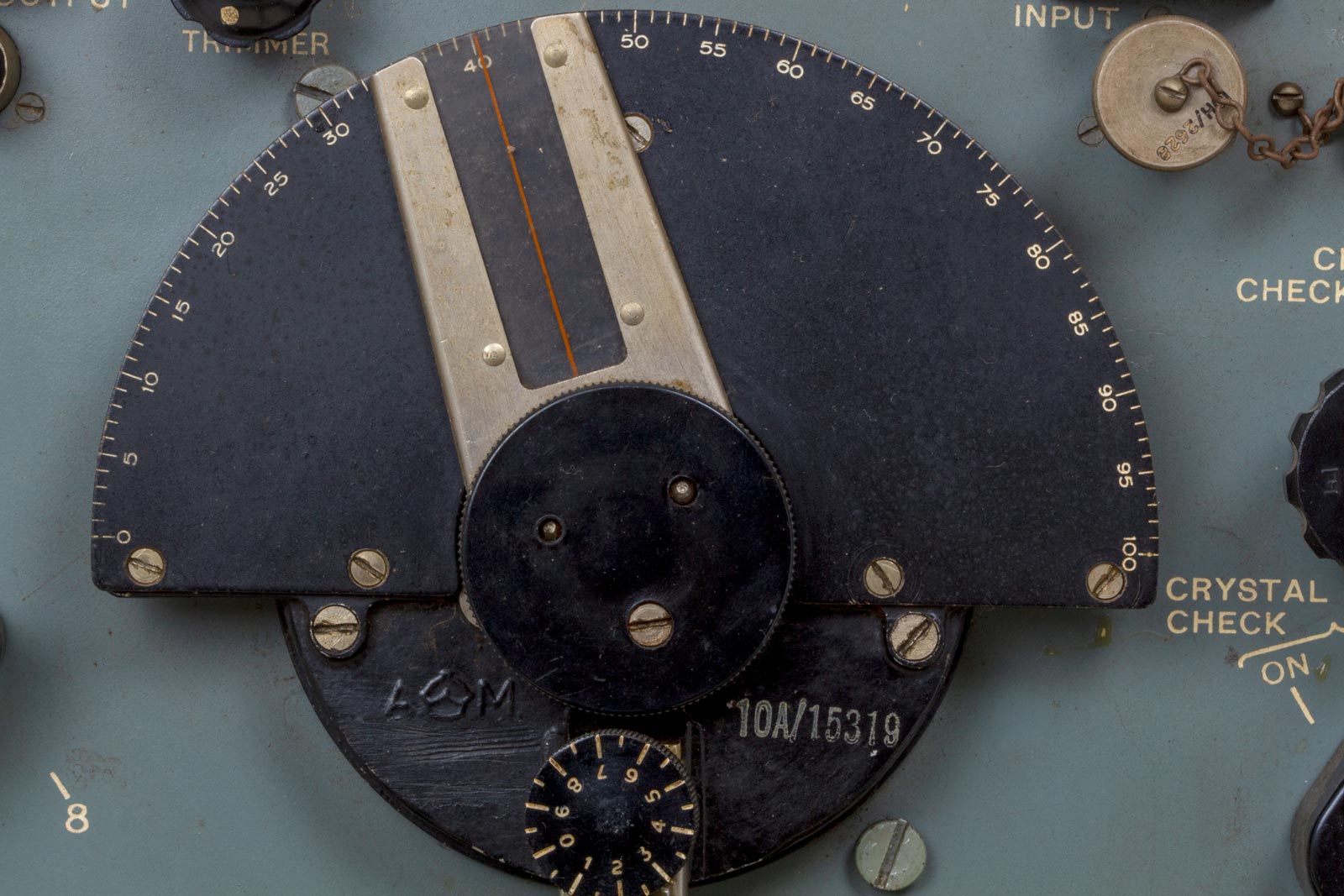

De schaal, wanneer je aan het kleine knopje trekt, komt de grote wijzer vrij en en kun je hem op elke plek van de schaal instellen.
Door het onderste metalen deeltje omhoog te drukken wordt de fijnregeling weer aan de schaal gekoppeld. Heel vernuftig.
het A-M teken links.
De linker kant.
De rechter zijde.

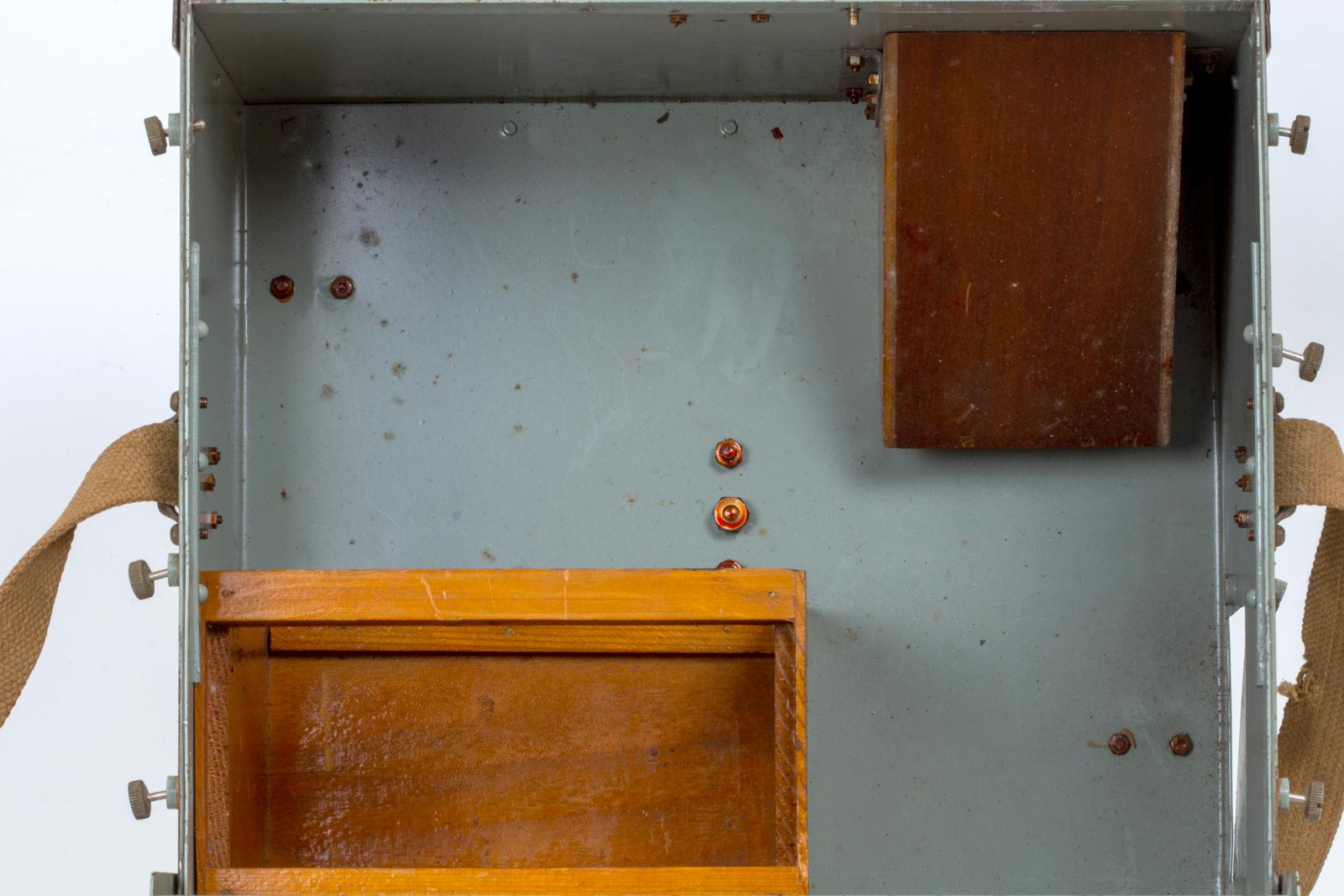

Dit zijn de houten binnenbakjes, de onderste voor de batterijen, de bovenste voor de gloeistroomaccu.
Nog een keer de bovenste. Wat kun je daar nu mee??

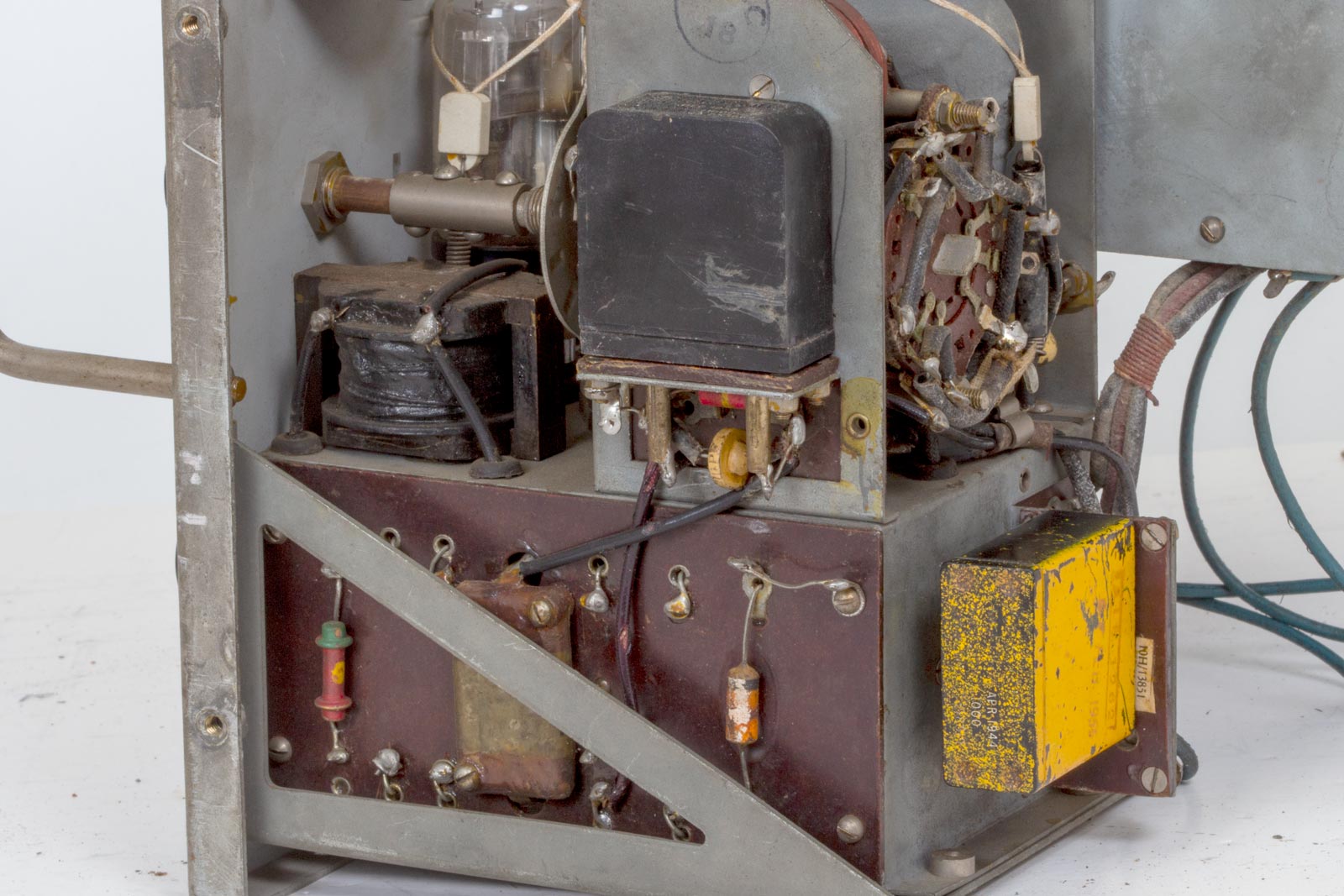

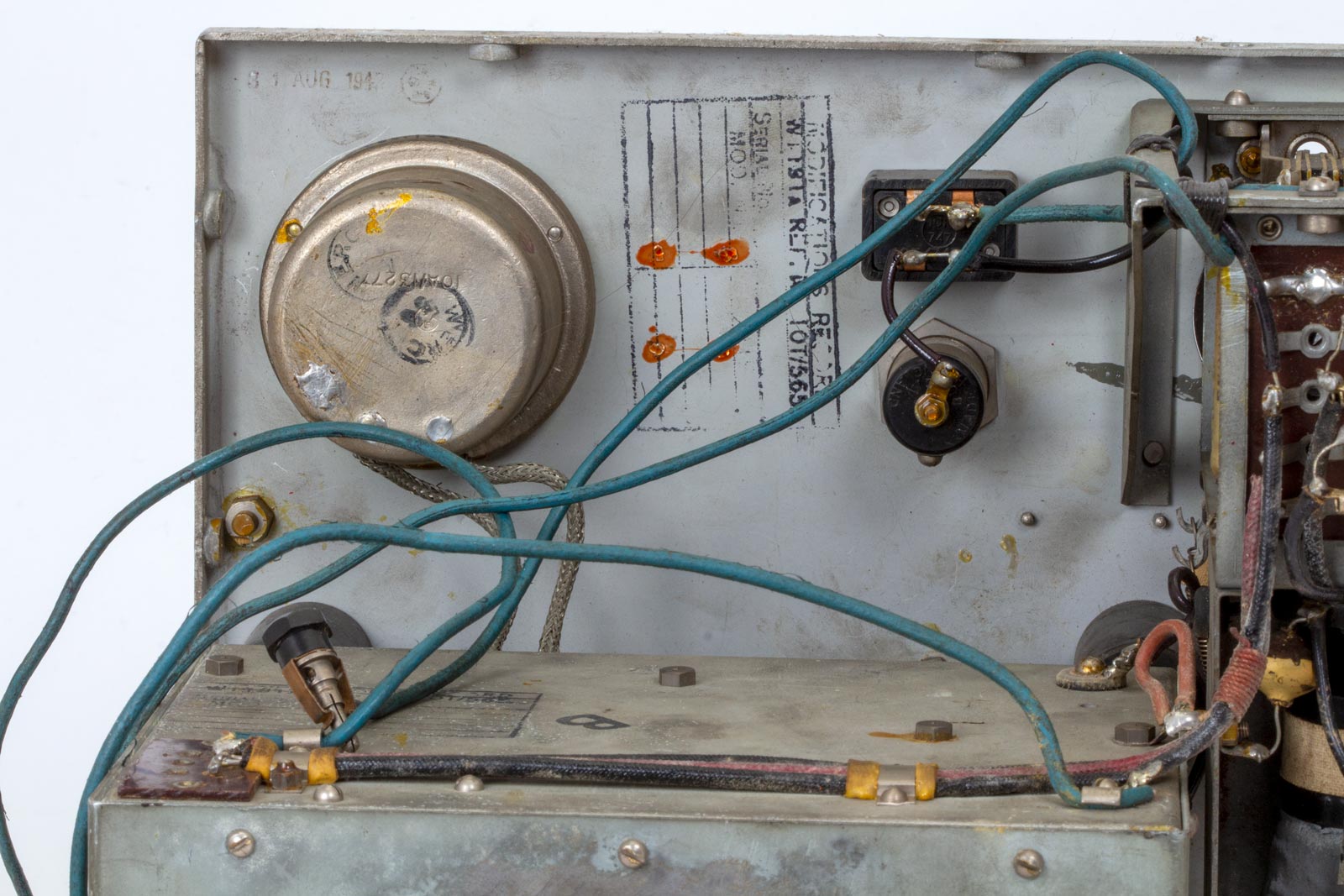

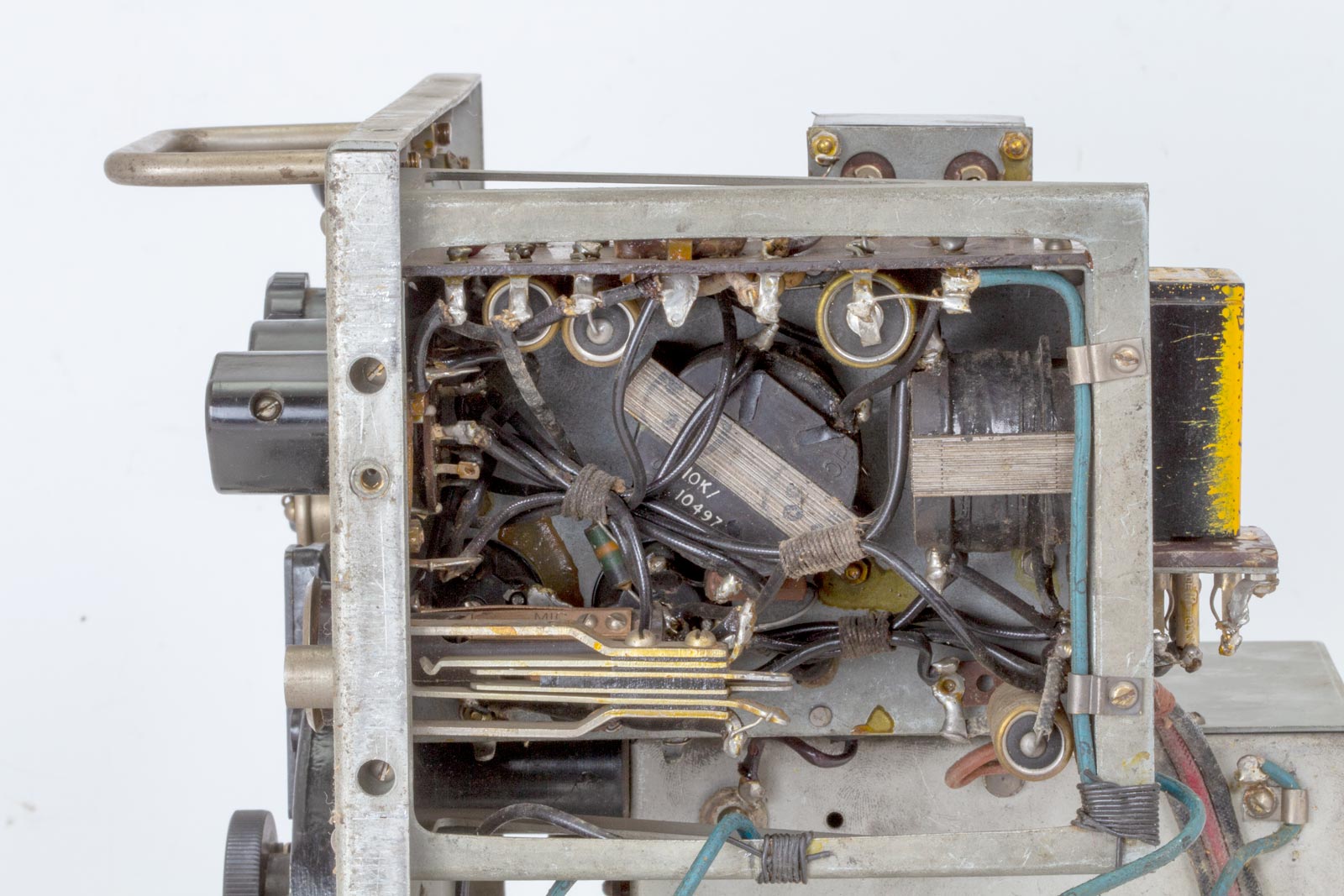

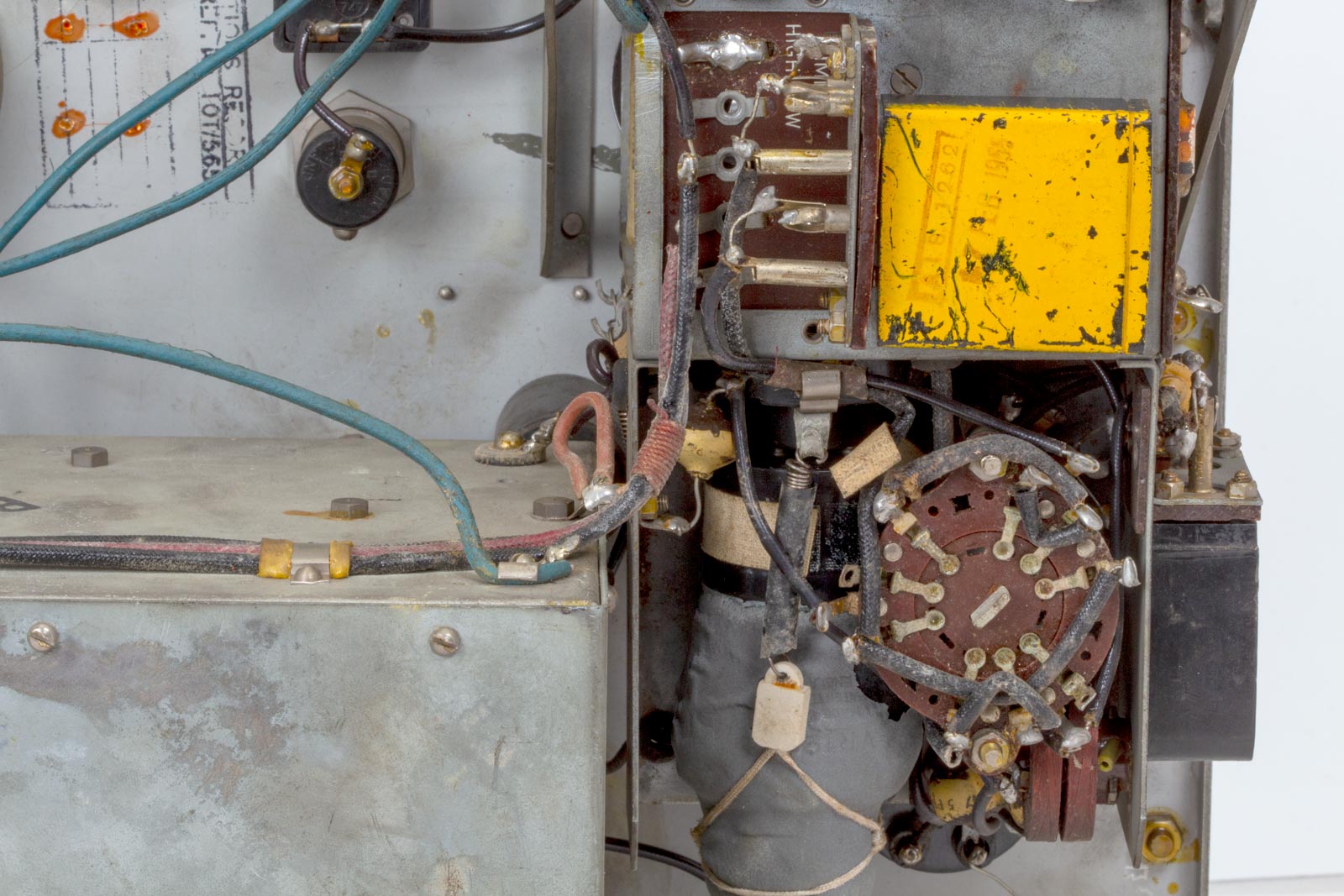

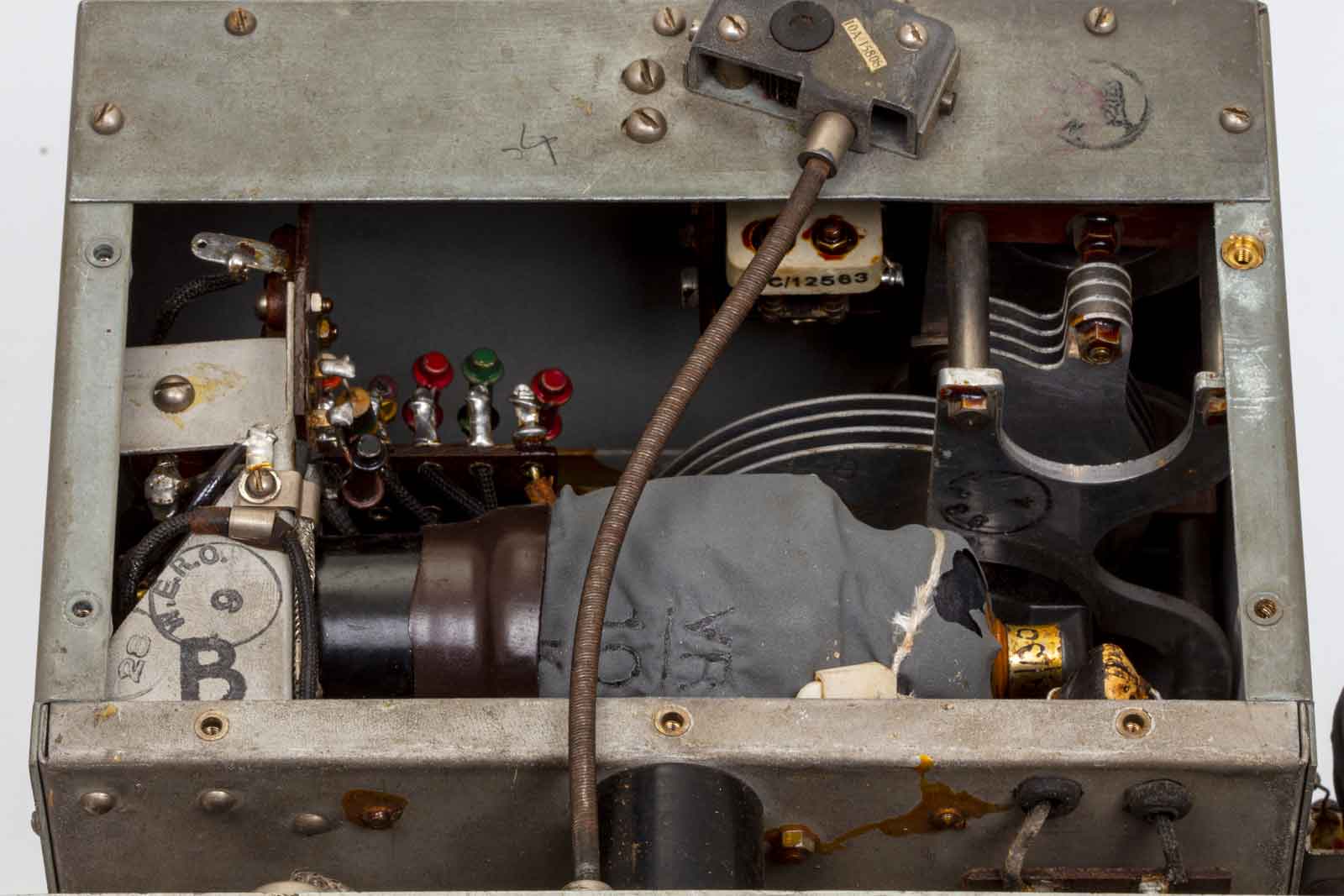

Een deel van de electronica, een manual heb ik nog niet. Ook het schema ontbreekt nog.
De flexibele koppeling.

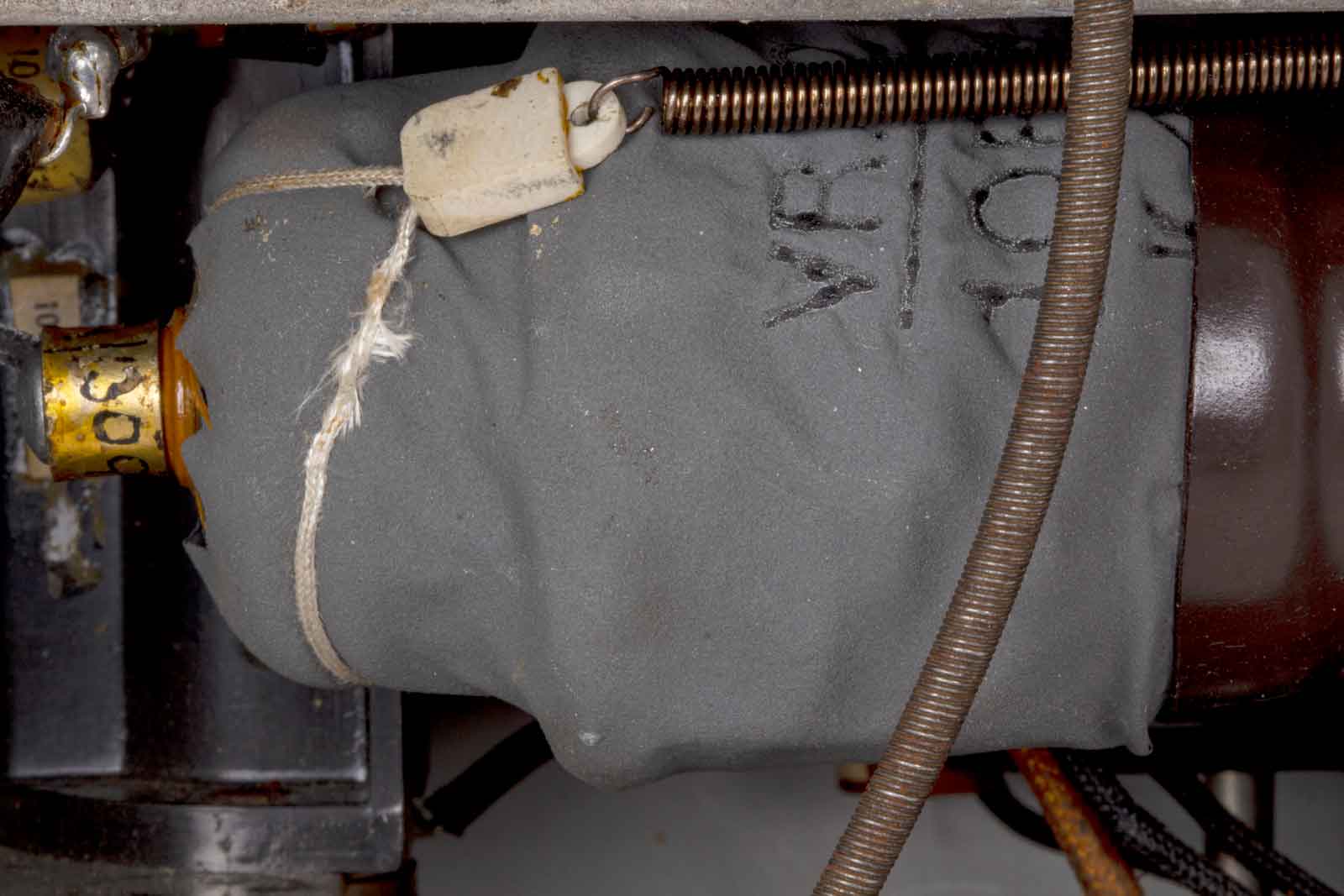

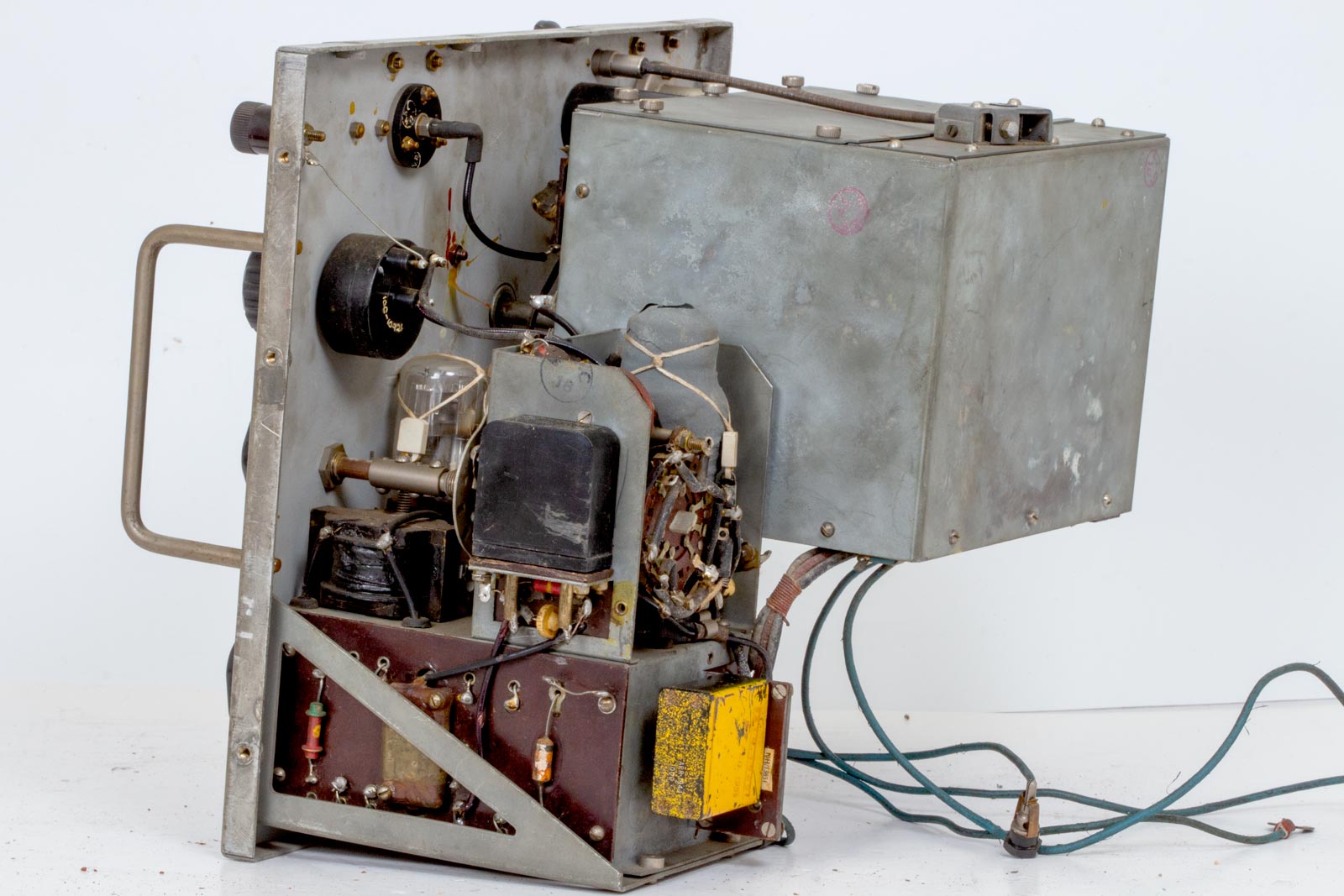

Achteraanzicht met VR18 .
Het schakeldek van de crystal-control-schakelaar.
Zijaanzicht met de twee kristallen.
Bovenaanzicht.
Nog een blik op de zijkant met links de verzwakker.

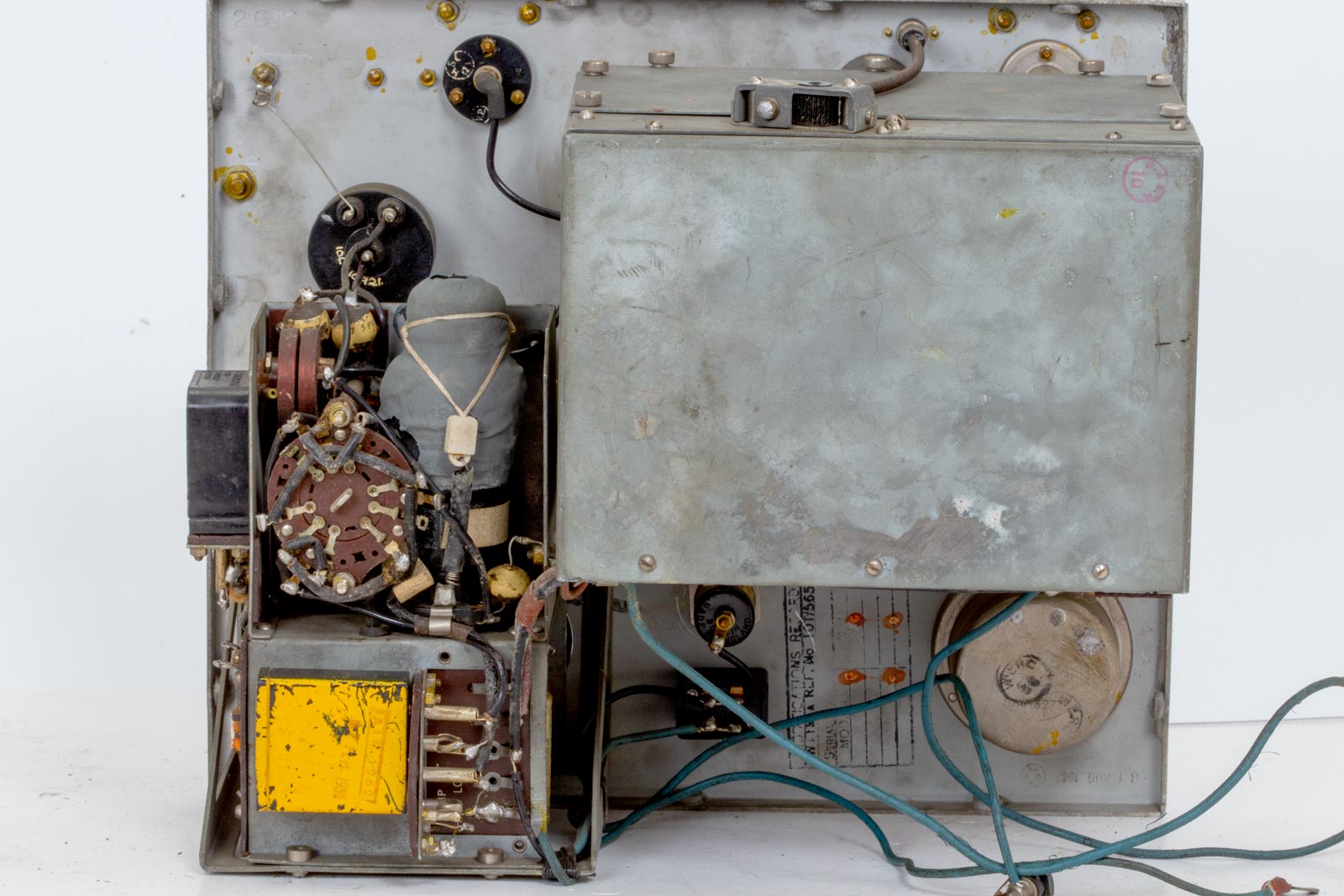

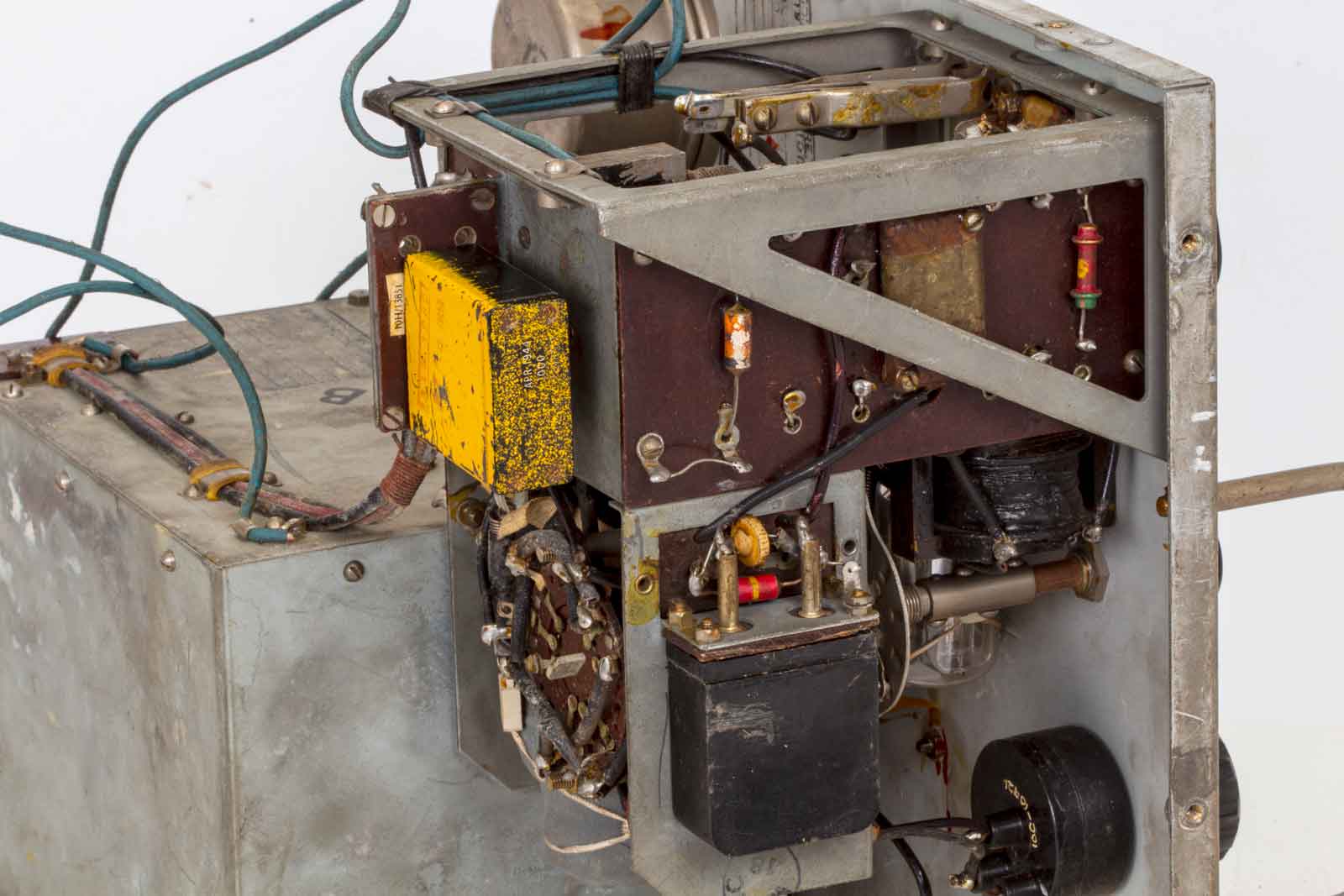

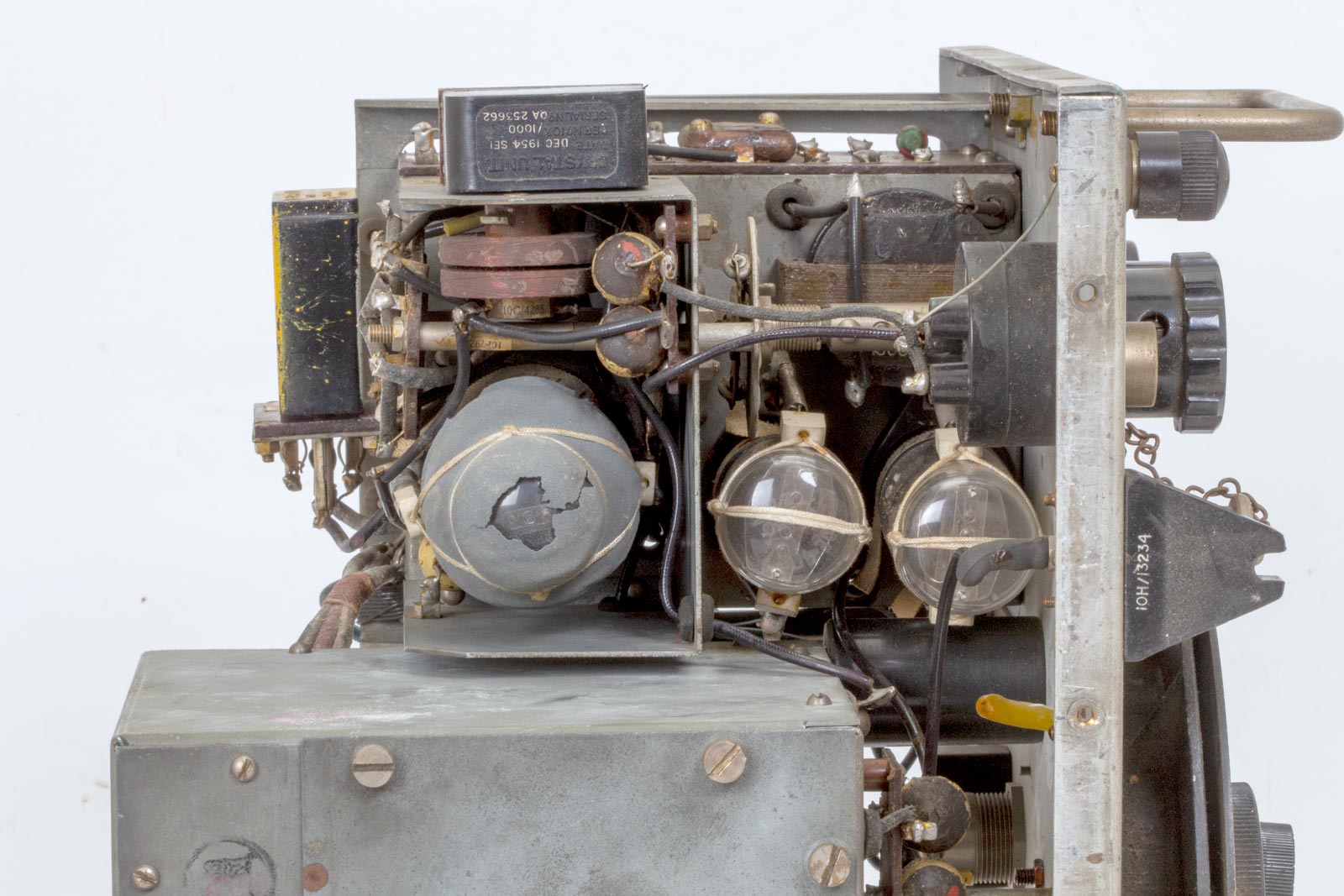

Bovenaanzicht van de buizen.

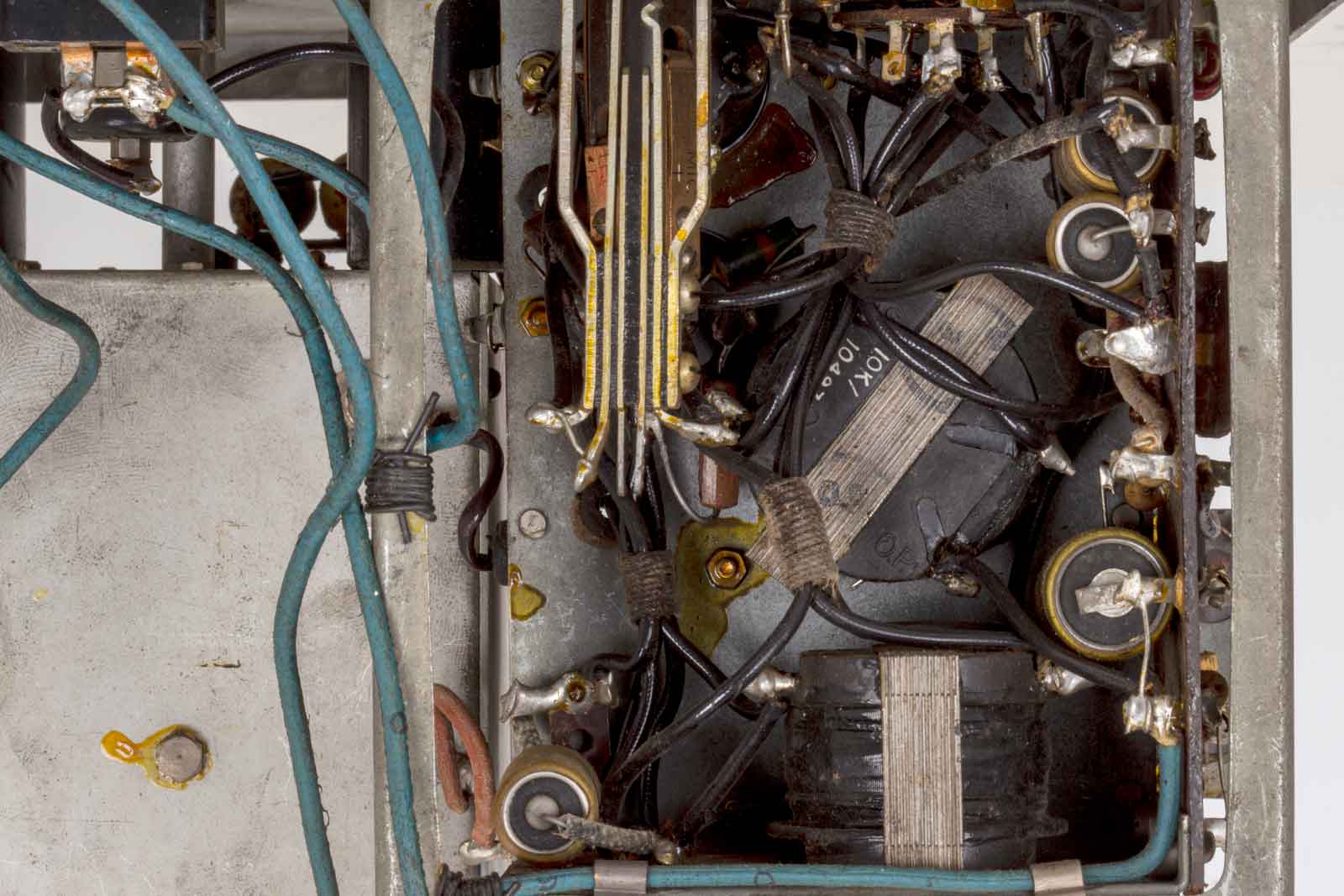

De onderkant.
Nogmaals een onderaanzicht.

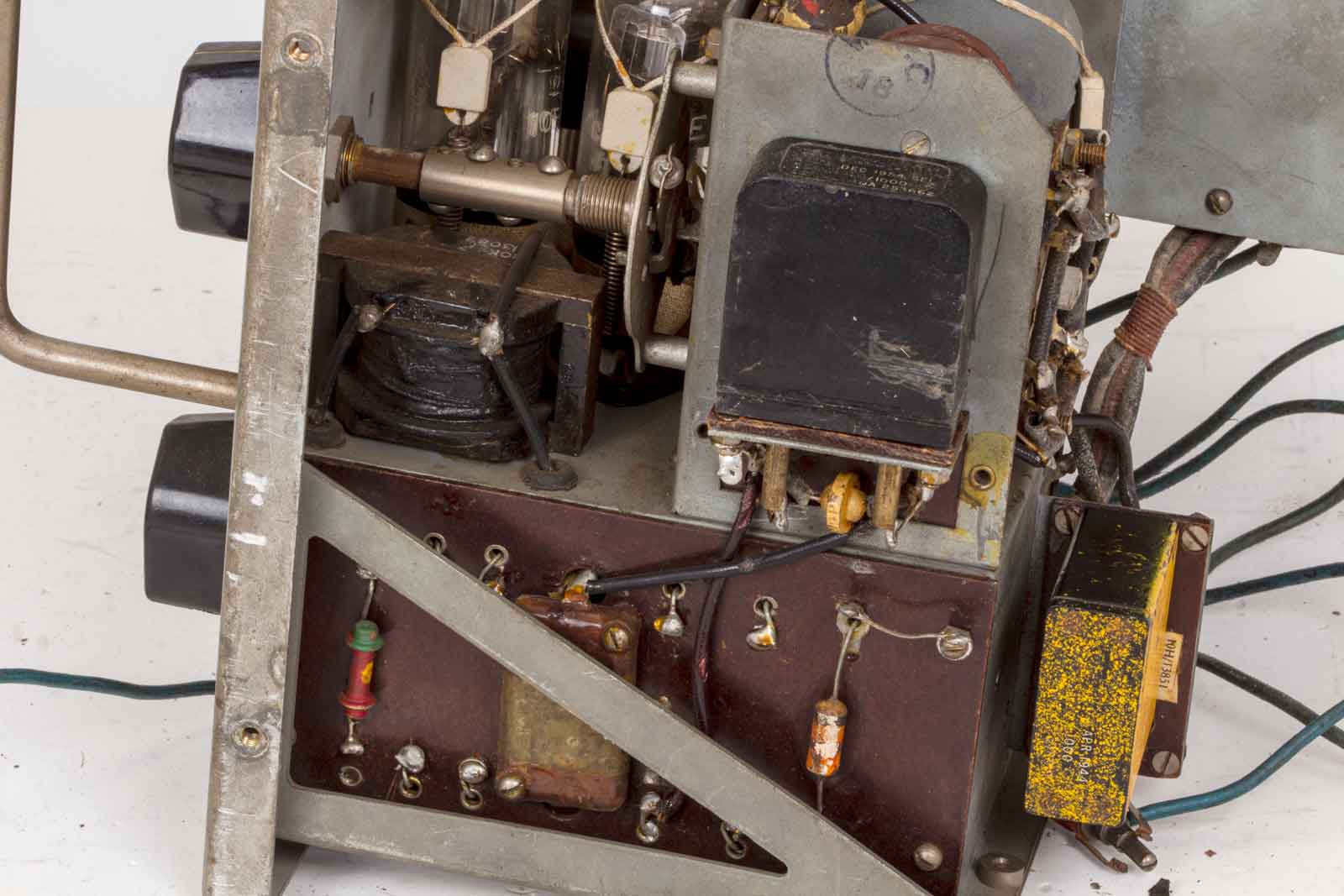

Overzicht van de onderzijde.

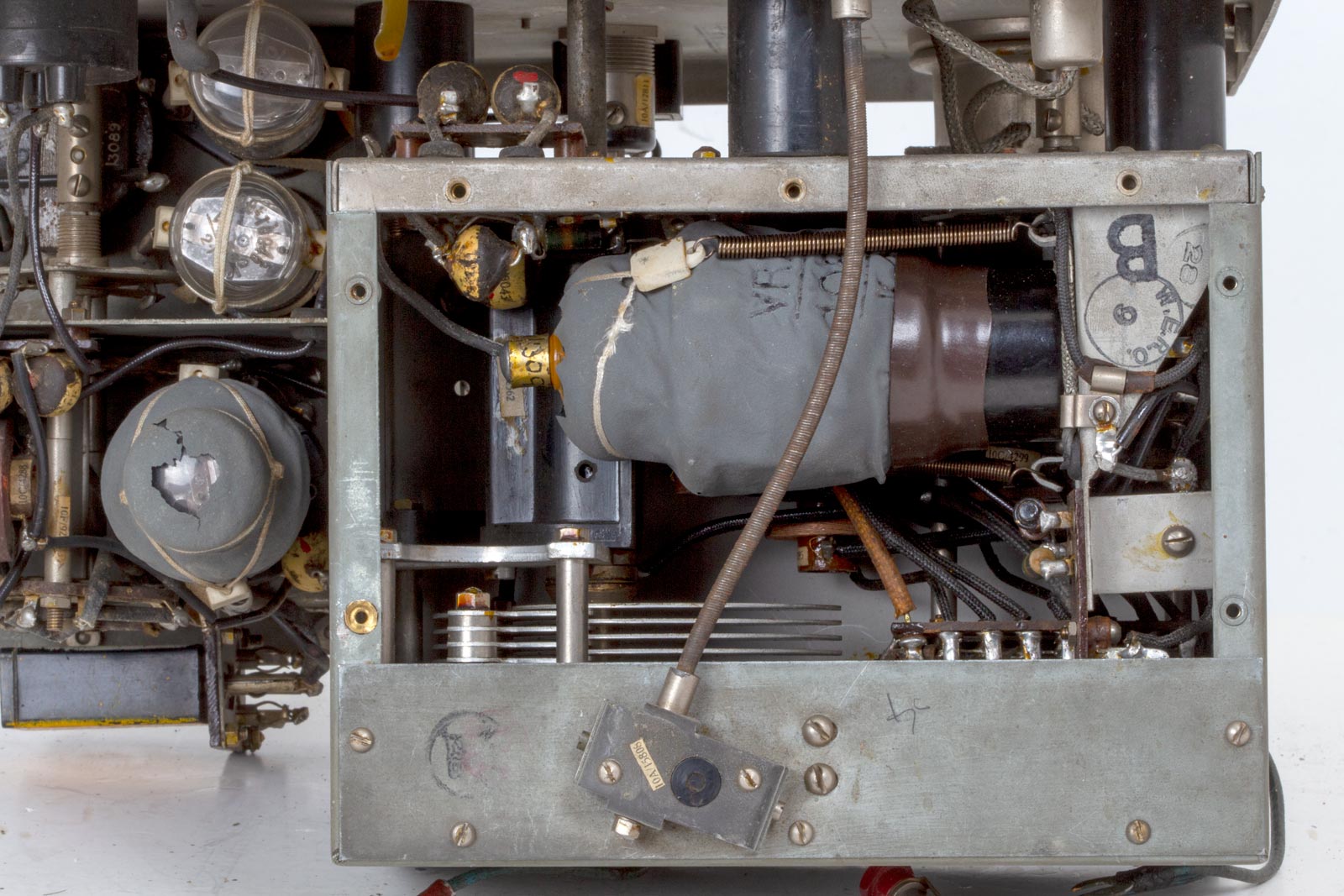

Het binnenwerk van de afgeschermde kast met mixerbuis .
De afscherming laat wat los.
Hier hoort ook nog iets in te worden gestoken, ook een kristal ???

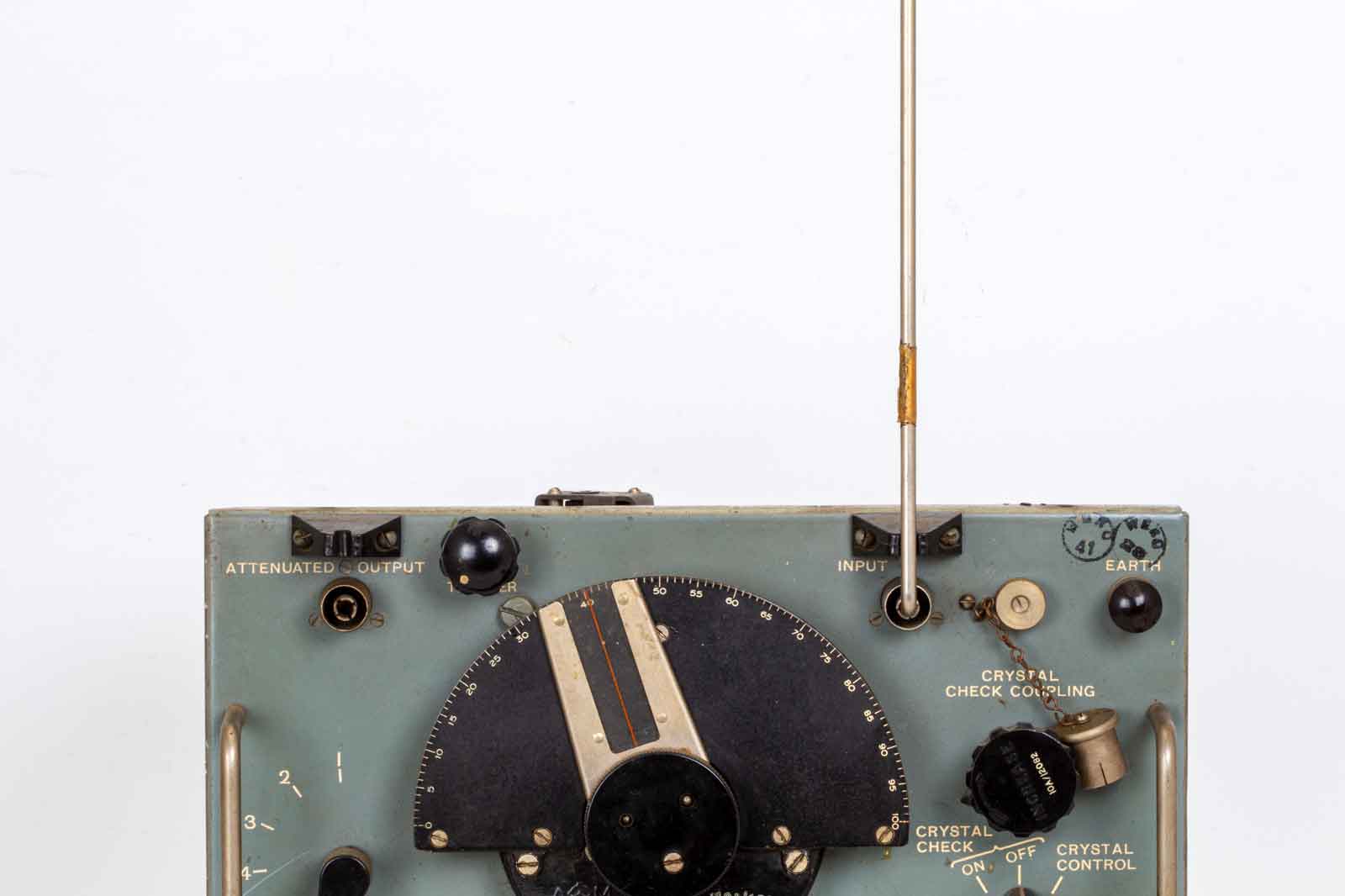

Het apparaat met opgestoken antenne.
Output plug.
Input plug.

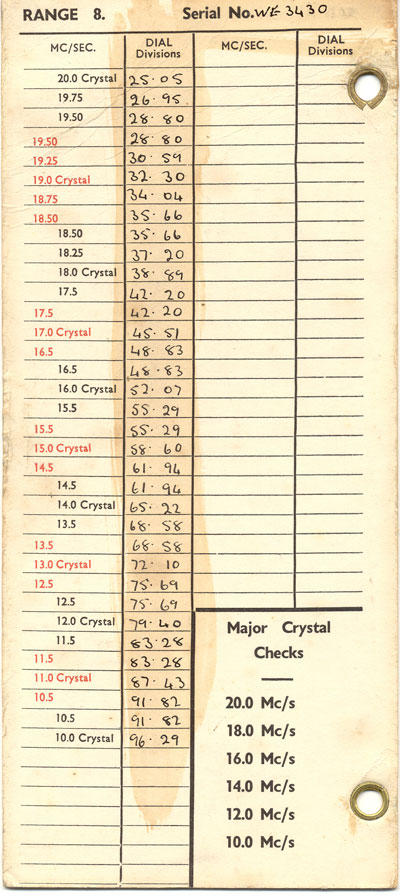

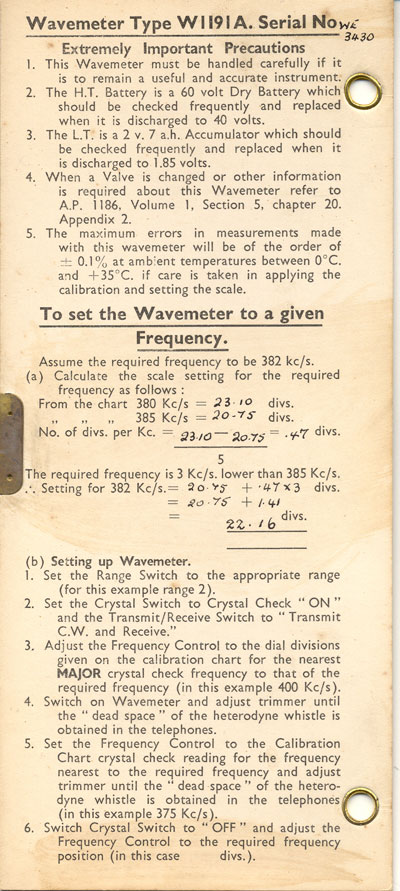

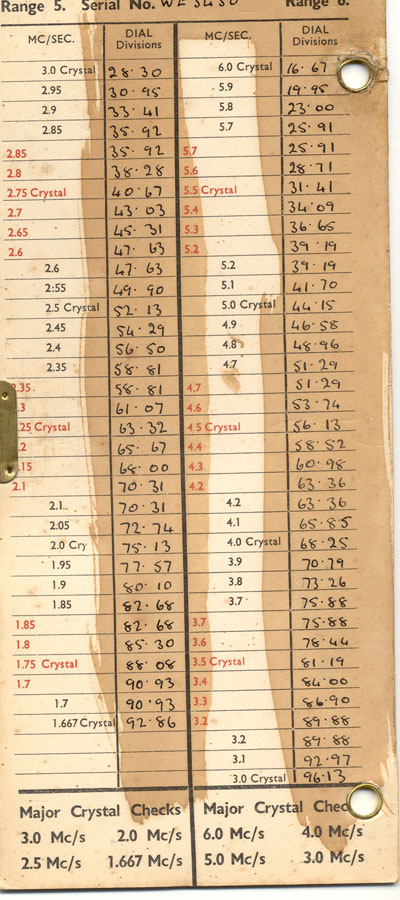

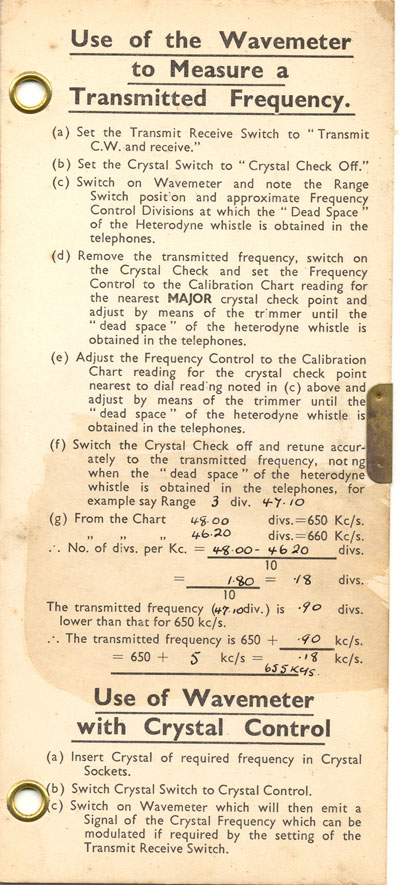

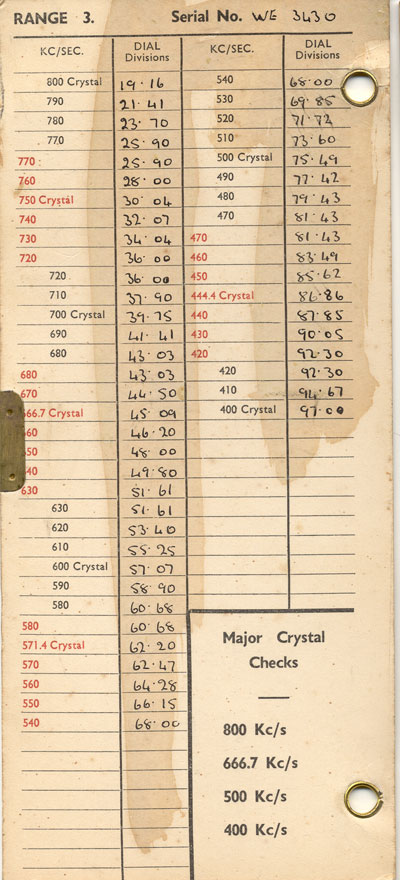

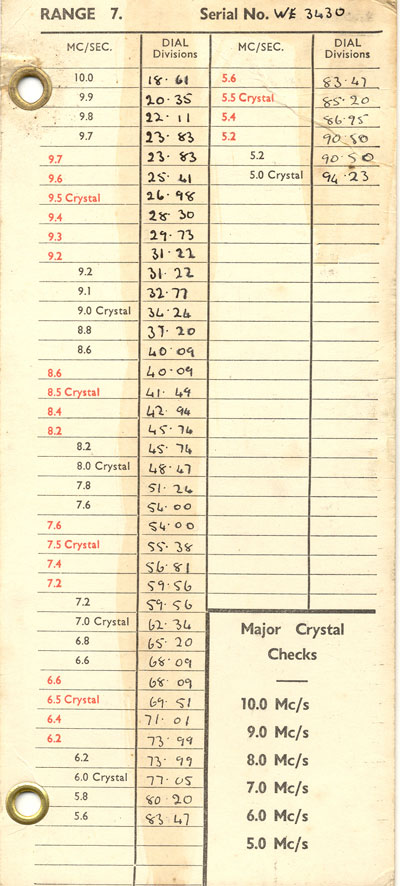

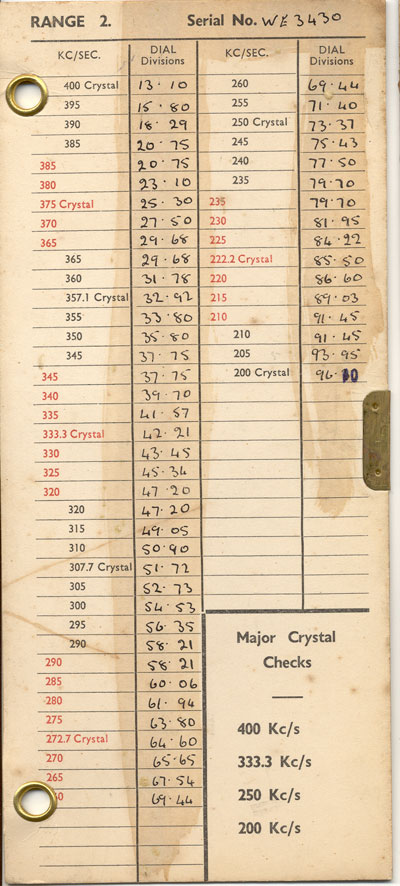

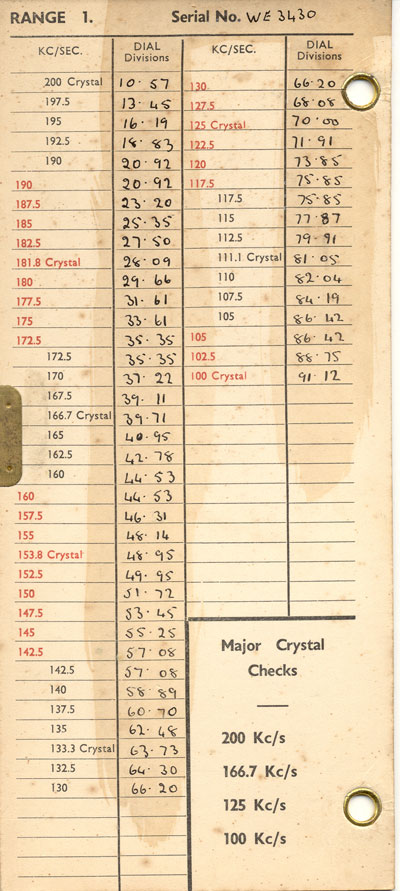

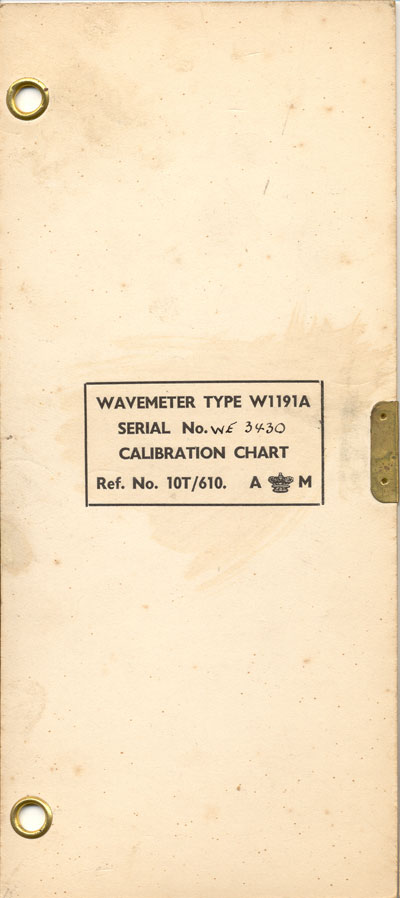

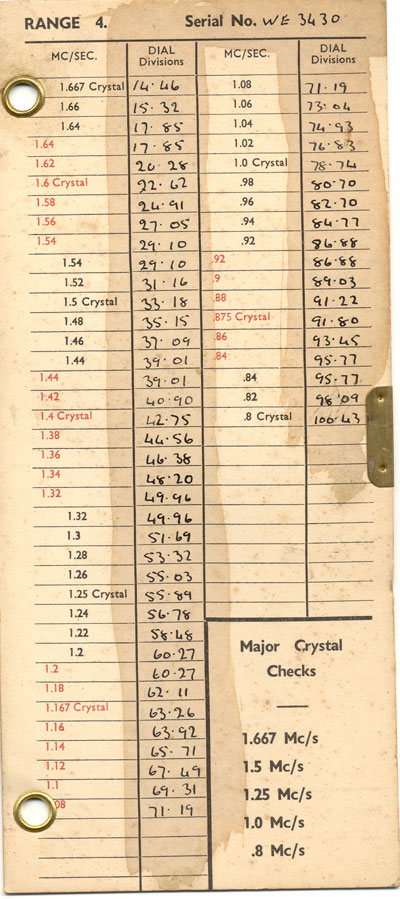

Hieronder de calibratiekaarten met de gebruiksaanwijzing, deze behoort bij mijn tweede exemplaar..
