De VHF-zender Type 50
Deze zender is een onderdeel van de zender-ontvanger-combinatie TR1143A.
De oudere versie van deze set was de TR1143.
De twee versies zijn met verschillende typen units uitgerust, zie de tabel hieronder.
| TR1143 | TR1143A | |
| Onderdeel | ||
| Zender | Type 17 | Type 50 |
| Ontvanger | Type 19 | Type 71 |
| Versterker | Type 18 | Type 165 |
| Voeding | Type 15 of 16 | Type 15 of 16 |
| Verbindingskast | ?? | ?? |
| Bediening | ?? | ?? |
Hier wat afbeeldingen van de Sender Type 50.

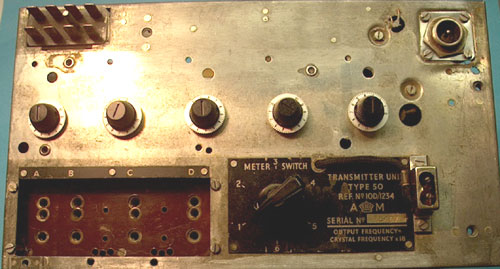

Her front met verkeerde knoppen, hier hoort een ingewikkeld afstem-mechaniek op te zitten.

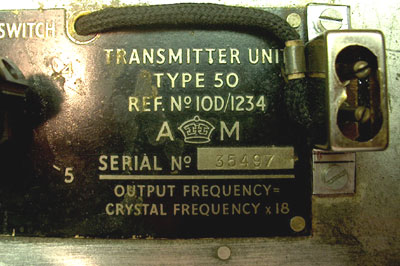

Hij heet dus officieel TRANSMITTER UNIT TYPE 50.
De
meter-aansluiting heb ik opnieuw moeten maken.

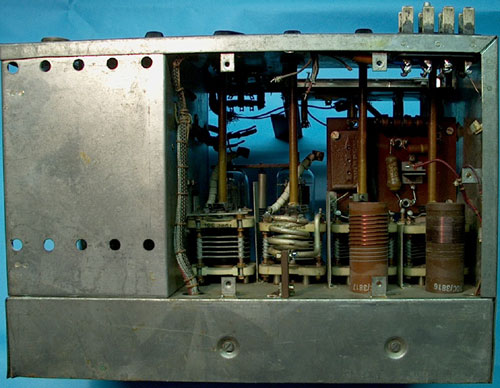

Hier zijn de spoelen van de stuurtrap en vermenigvuldigers te zien.

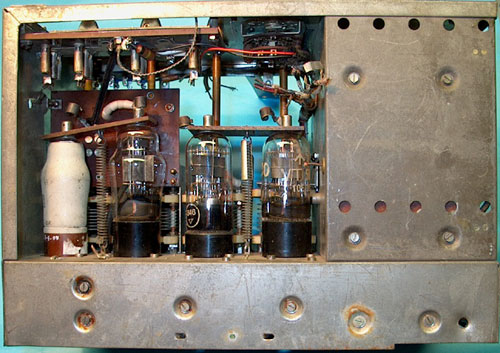

Vanaf de andere zijde, de bijbehorende buizen.

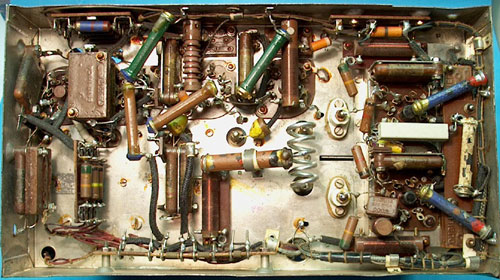

De onderkant ziet er nog redelijk gezond uit

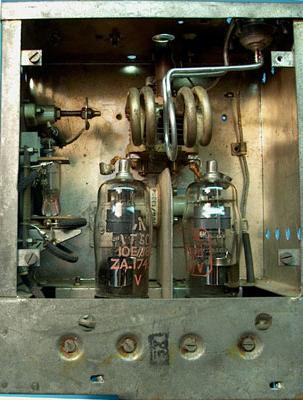

En dan natuurlijk de eindtrap.
