De RAF zender T1540, Ref.Nr. 10D/2120, 100-156 MHz VHF 5W grondstation, bestaat uit transmitter type 65 (een gemodificeerde T5017 of US BC625) met netvoeding type 429.
Buizenbezetting: 6G6G, 3x12A6, 2x6SS7, 2x832, 6X5G, 5U4G
Het apparaat behoort tot de verzameling van PA0GSB, die het mij ter beschikking stelde om er wat foto's van te maken.
Van deze zender was het afstem-mechaniek gesloopt en de diverse afstem-C's met verlengassen naar de frontplaat geleid. Er werd ook maar een kristal gebruikt.
Het geheel is van zeer degelijke constructie. Er zijn ook enkele handgrepen aan het chassis gemonteerd, geen overbodige luxe. Het apparaat is zo zwaar dat je met twee man het ding net aan kan.

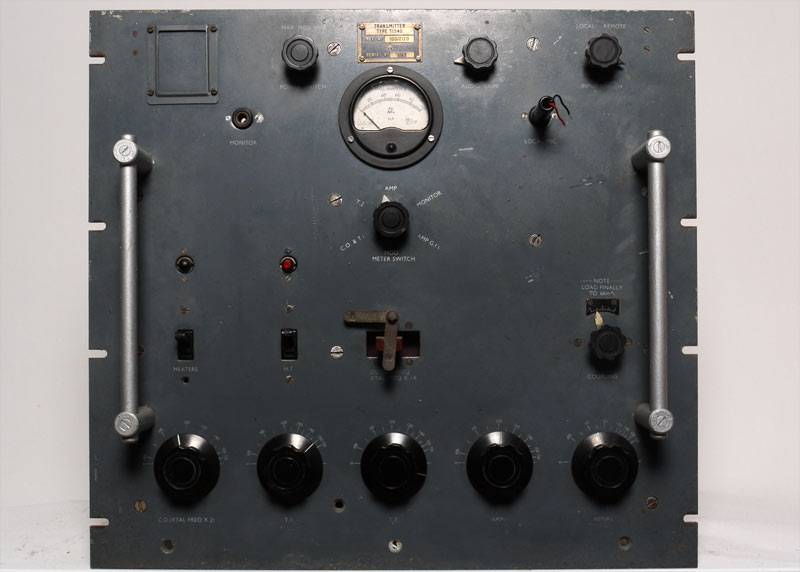

Het frontpaneel, de onderste vijf knoppen dienen om het apparaat af te stemmen. Ook is de plek te zien waarin het kristal moet worden gestopt. (Midden, onder de meter-switch)

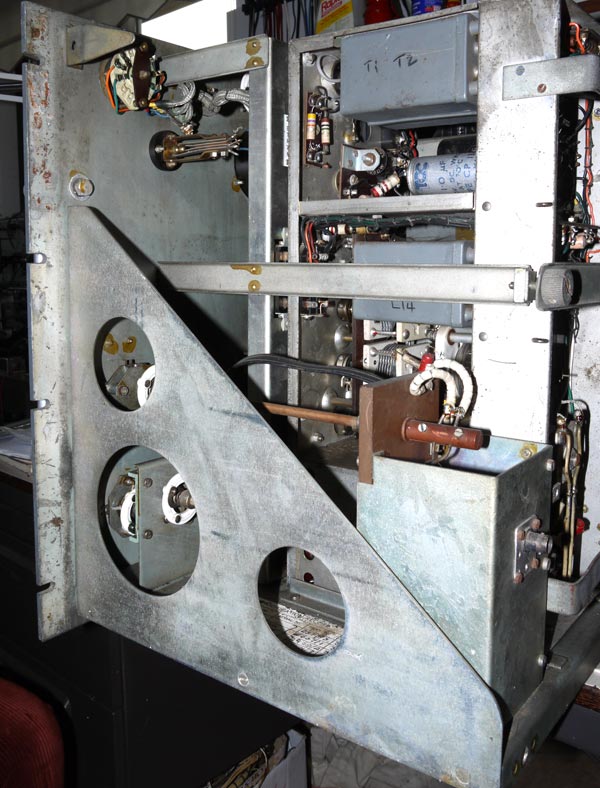

Op deze afbeelding is de antenneuitkoppel-unit te zien. Verder de montagebeugels voor de BC-625.

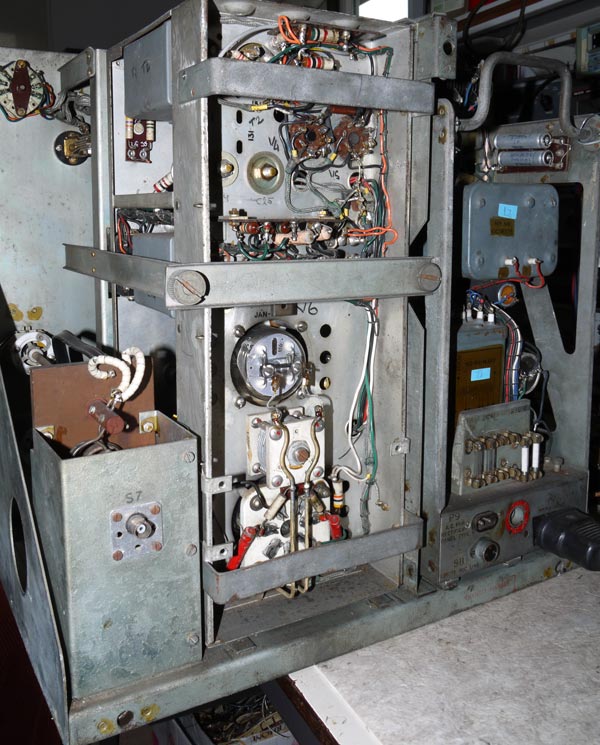

Hier zijn de 832's van de BC-625 goed te zien, rechts bevindt zich een stuk van de voeding.

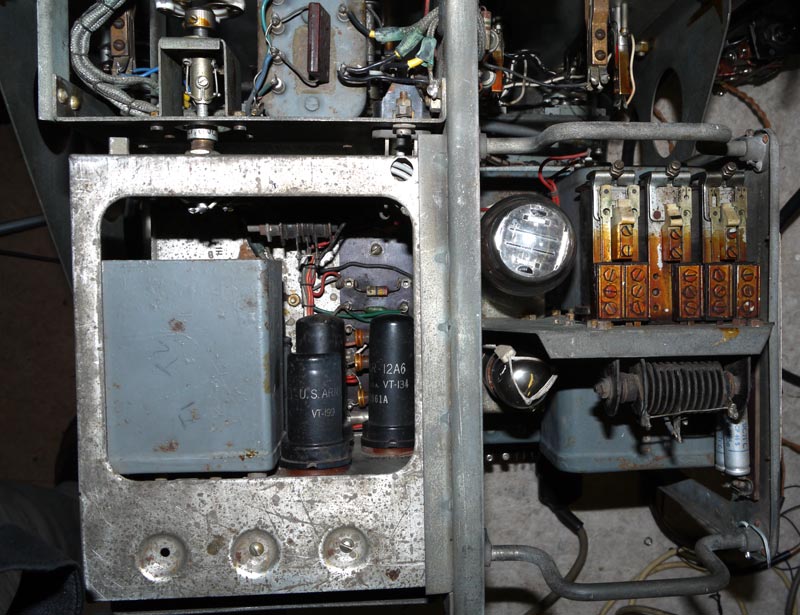

Links nog een stukje BC-625. Rechts zijn twee handgrepen te zien in het voedings-gedeelte.

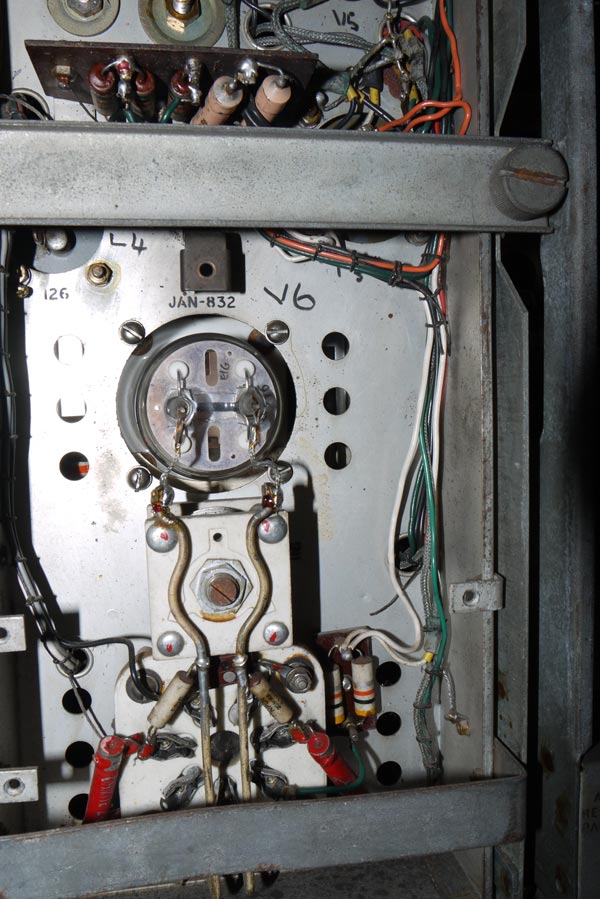

Nogmaals de eindtrap van de BC-625.
Het is weer eens een typisch Engels product, hoe verzinnen ze het zo'n zender te bouwen ???
