R1475

Receiving Equipment Type R1475

De ontvanger R1475 werd omstreeks 1950 door de Royal Air Force gebruikt. Het onderstaande exemplaar stamt uit 1948

Het apparaat werd bij de firma Marconi geproduceerd en moest het toonbeeld worden van uitstekende gevoeligheid, selectiviteit en stabiliteit De set bestaat uit drie units, te weten de ontvanger zelf, Type 88, het voedingsapparaat Type 360 en de Guard-ontvanger Type 131 ( 2 tot 4,2 MHz) of Type 132 (4,1 tot 7,5 MHz.) Het is een superheterodyne ontvanger met 13 buizen, het frequentie bereik loopt van 2 tot 20 MHz in vier banden.

De eigenlijke ontvanger Type 88.

De middenfrequentie bedraagt 601,3 kHz met een bandbreedte van 5 kHz. De MF-versterking gebeurt in twee trappen. Verder zijn er twee mengtrappen en één HF-voorversterker. De buizenbezetting:

Functie	Buisnummer	Type	Equivalent

HF versterker	V1	CV1053	EF39
HF oscillator	V2	CV1932	6J5G
Mengtrap	V3	CV1347	ECH35
Guardontvanger	V4	CV1347	ECH35
1. MF-versterker	V5	CV1053	EF39
Stabilisator	V6	CV216	VR150
2. MF-versterker	V7	CV1053	EF39
Detector AVC	V8	CV587	6Q7G
Detector BFO	V9	CV587	6Q7G
Noiselimiter	V10	CV1054	EB34
LF versterker	V11	CV587	6Q7G
LF Eindversterker	V12	CV1932	6J5G
Afstemindicator	V13	CV1103	Y63

Het gehele frequentiegebied is opgedeeld in vier delen, namelijk van 2 tot 3,62, 3,58 tot 6,44 , 6,38 tot 11,38 en 11,24 tot 20,14 MHz. De ontvanger bezit een vast BFO op 600 kHz. In de stand Radio Telephony is de doorlaat kromme recht binnen 2db tussen 270 en 2750 Hz. De nominale bandbreedte in de stand CW kan of 3kc, 1,2 kc of 300 Hz zijn. De laatste twee met behulp van twee audiofilters. De HF-oscillatorspanning wordt gestabiliseerd op 150 Volt. Verder is er een noise limiter aanwezig en een afstemhulp dmv. een afstemindicator. Ook beschikt het toestel over een calibratiestand waarbij het gehel frequentiegebied in intervallen van 600 kHz gecalibreerd kan worden. Deze 600 kHz wordt verkregen door een interne kristaloscillator. De guard-ontvanger staat op een door een kristal bepaalde vaste frequentie en meldt zich als er op die frequentie een signaal doorkomt.

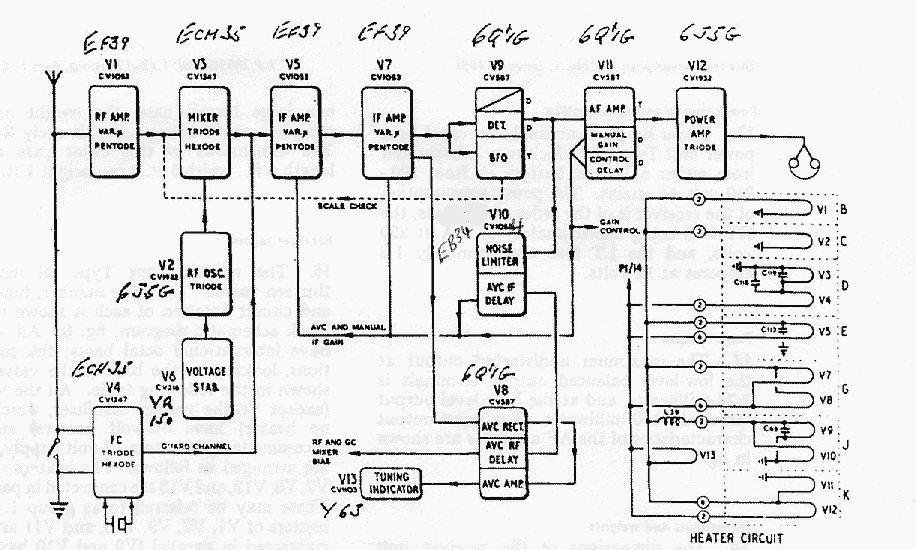

Het blokschema van de R1475.

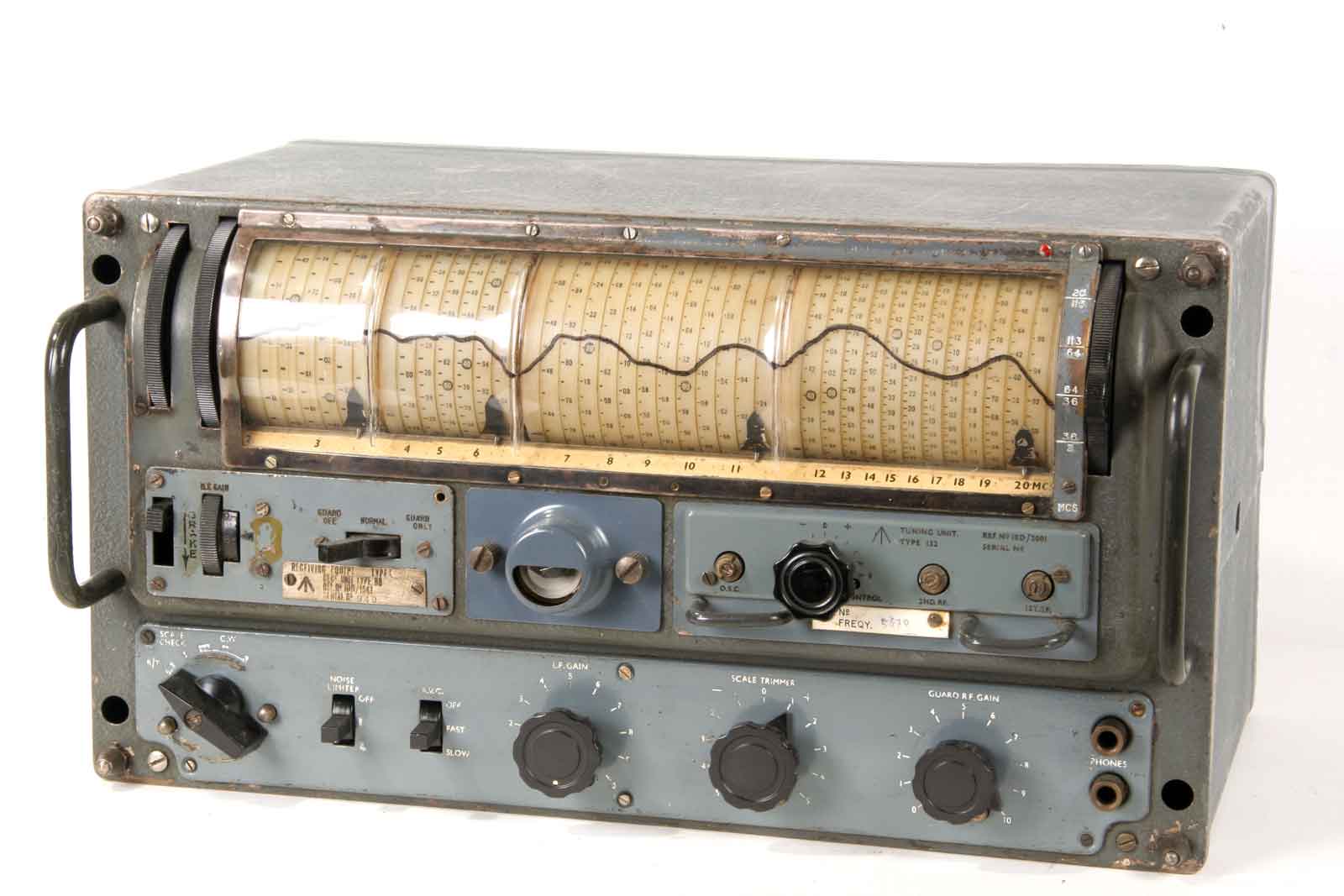

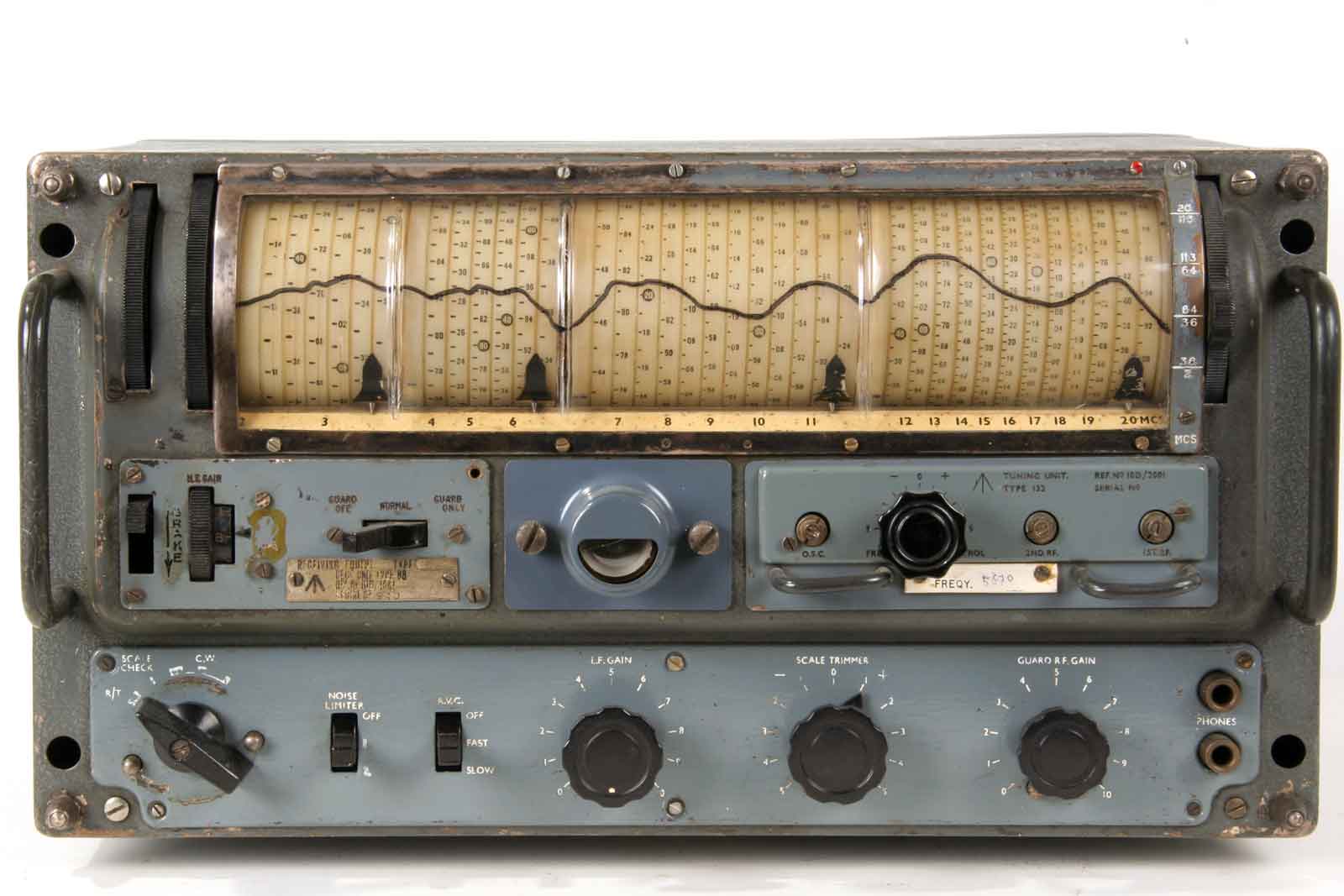

Vooraanzicht van dit uiterst typisch Engels ontwerp.

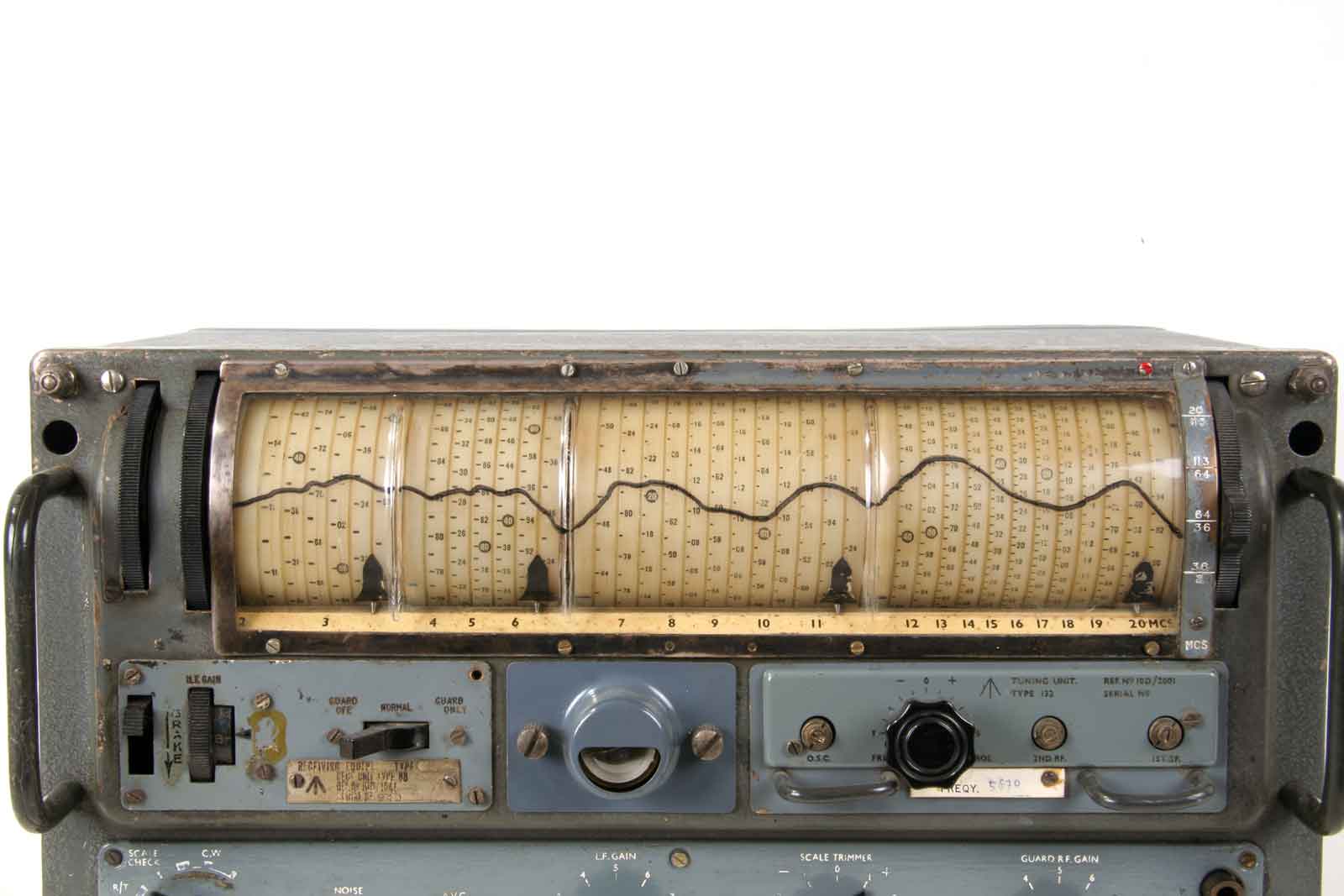

De schaal, waarbij de kromme lijn de fijnafstemming weergeeft en de pijltjes onder in de schaal, de te gebruiken schaal. Hoe verzinnen ze het? Links de fijn- en grofafstemmingsknoppen en rechts de bandschakelaar, ook als wiel uitgevoerd. Het ontwerp is zeer bijzonder. Dit is ook te zien aan de boven afgebeelde horizontale afstemschaal met vier verschillende afstemtrommels, één voor elke band. De vreemde kromme lijn is ontstaan door de individuele calibratie met de hand. De pointers onder in de schalen bewegen met de draaïng van de trommel mee naar links of rechts.

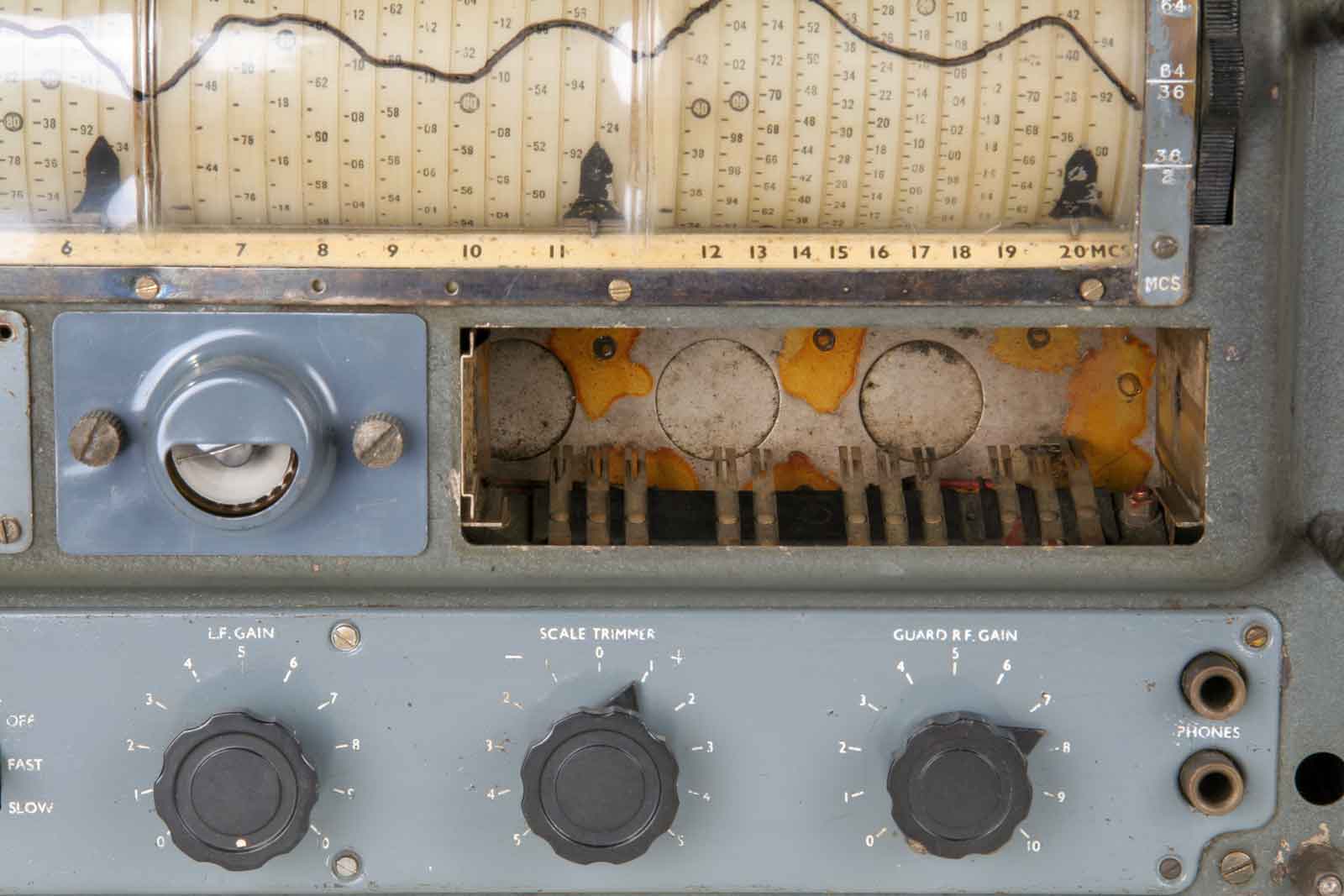

Op deze afbeelding is het gat te zien waar de Guard-ontvanger ingeplugd wordt. Links is tevens het afstemoog zichtbaar.

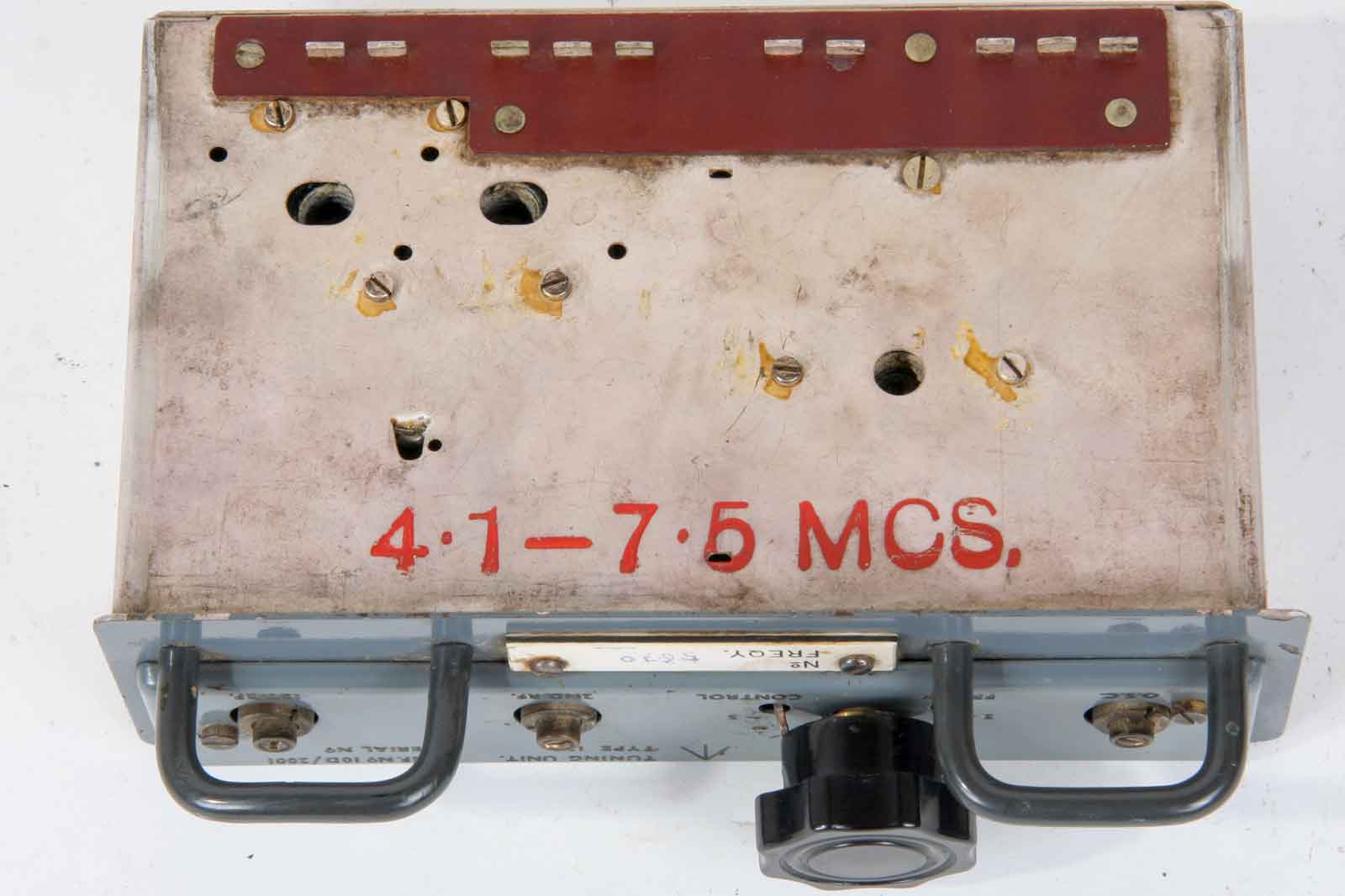

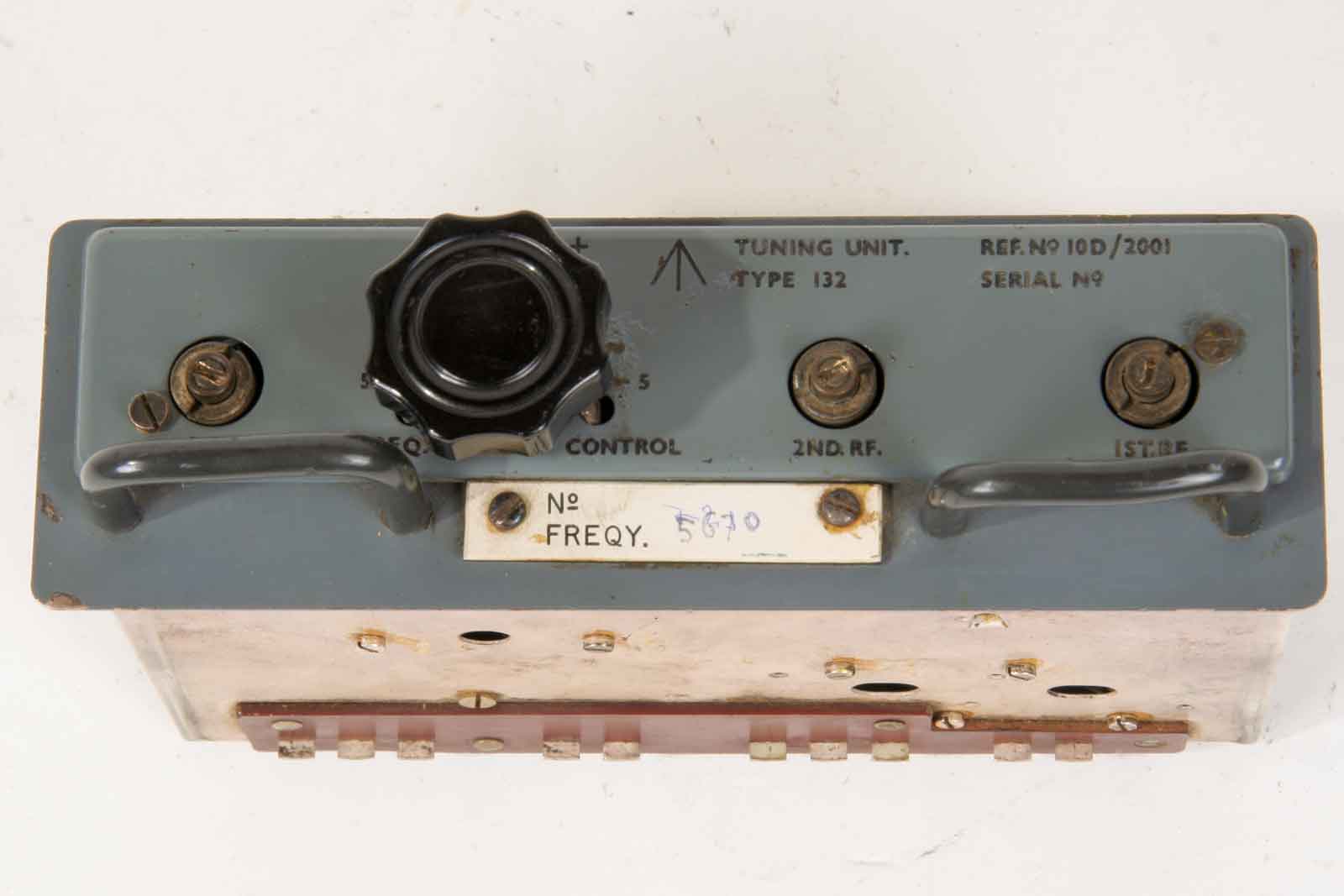

Plugin Type 132 van 4,1 tot 7,5 MHz, dit exemplaar is uitgerust met een kristal geschikt voor 5670 kHz.

De onderkant met de kontacten van de Guard-ontvanger.

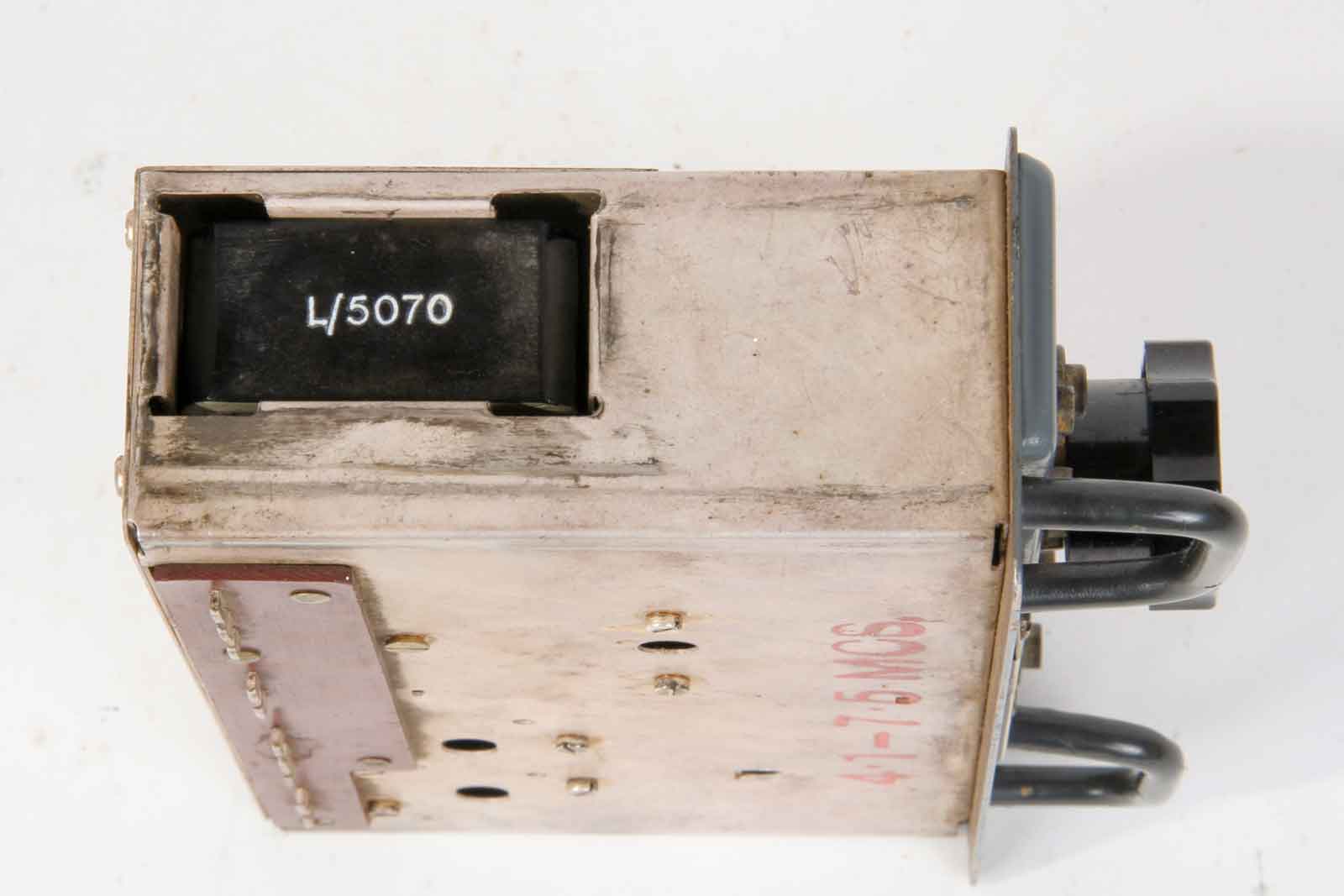

Het kristal van de ontvanger op 5070 kHz. Deze frequentie + de MF ( 601,3 kHz) = 5671,3 kHz ontvangstfrequentie, dus dat klopt wel ongeveer.

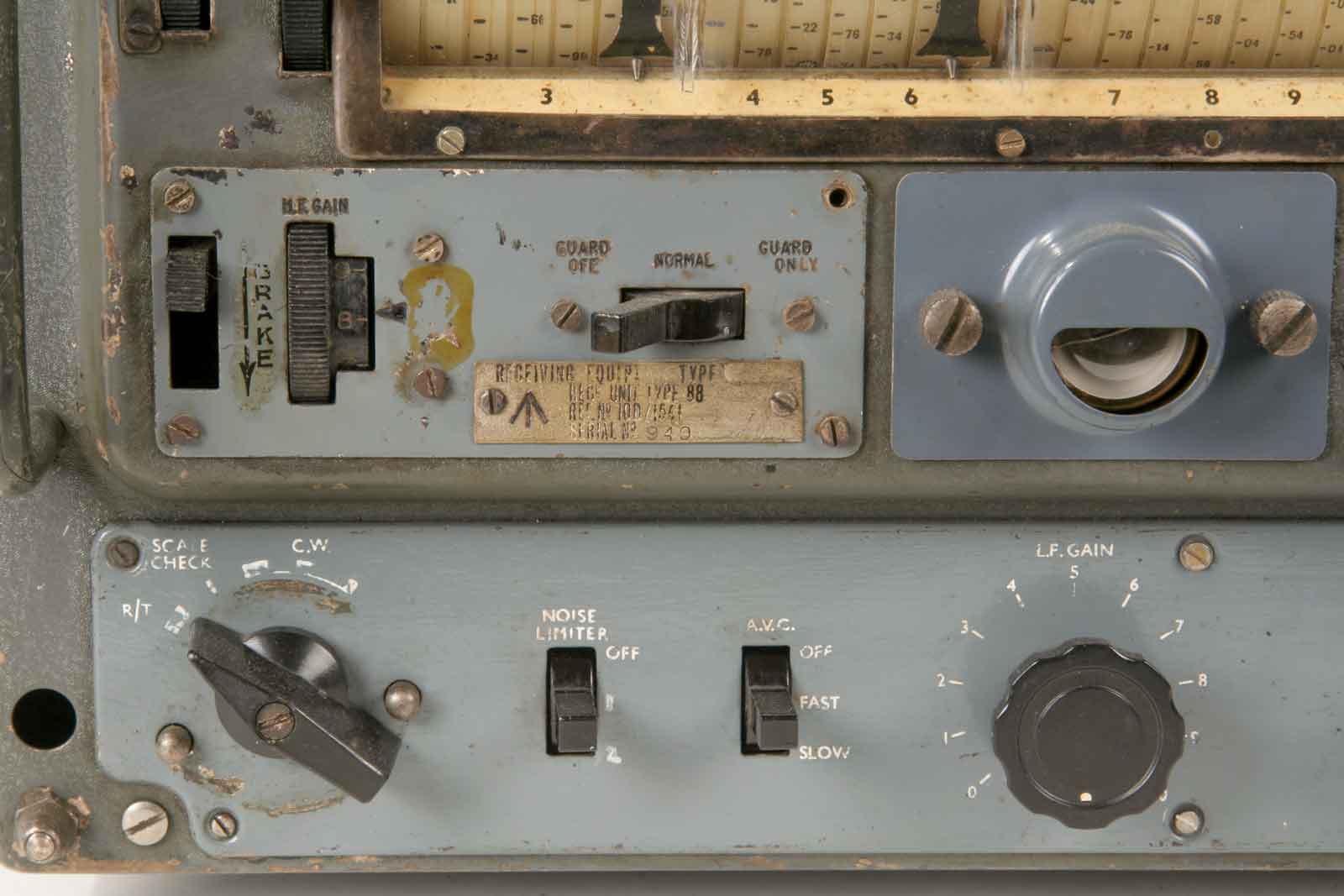

De bedieningsorganen aan de linkerkrant, commentaar overbodig.

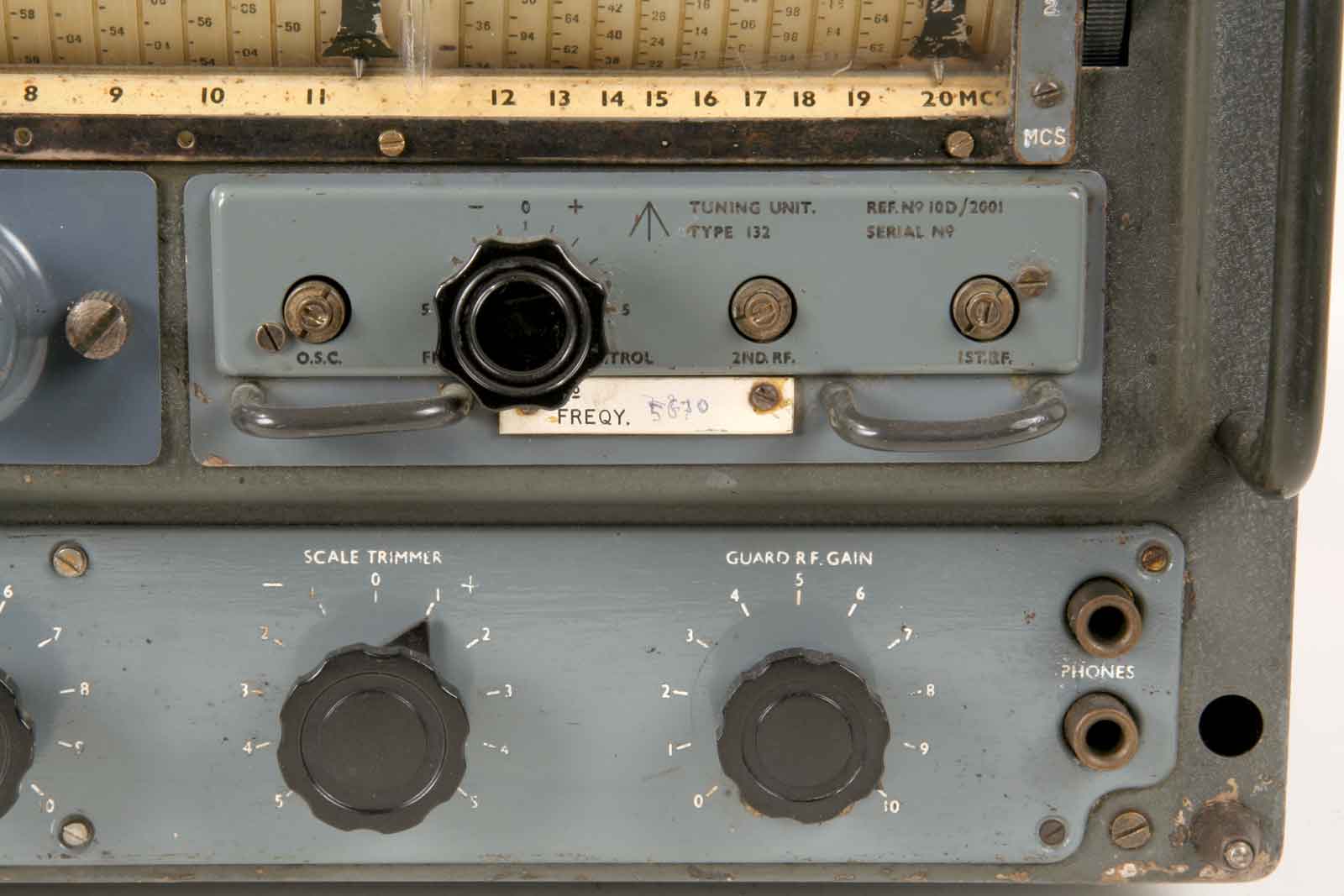

Het zelfde voor de rechter kant.

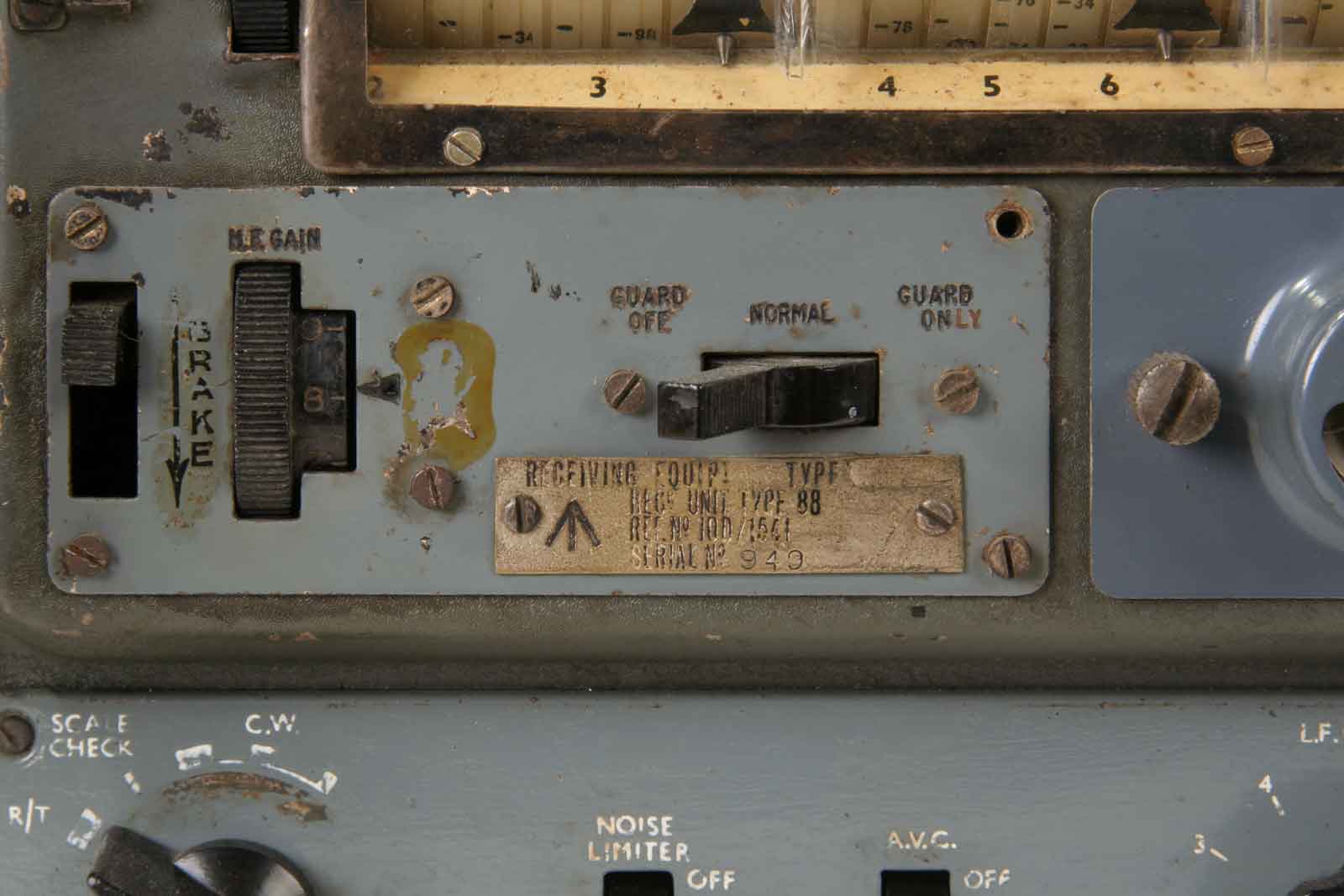

Bedieningsveld met typeplaatje.

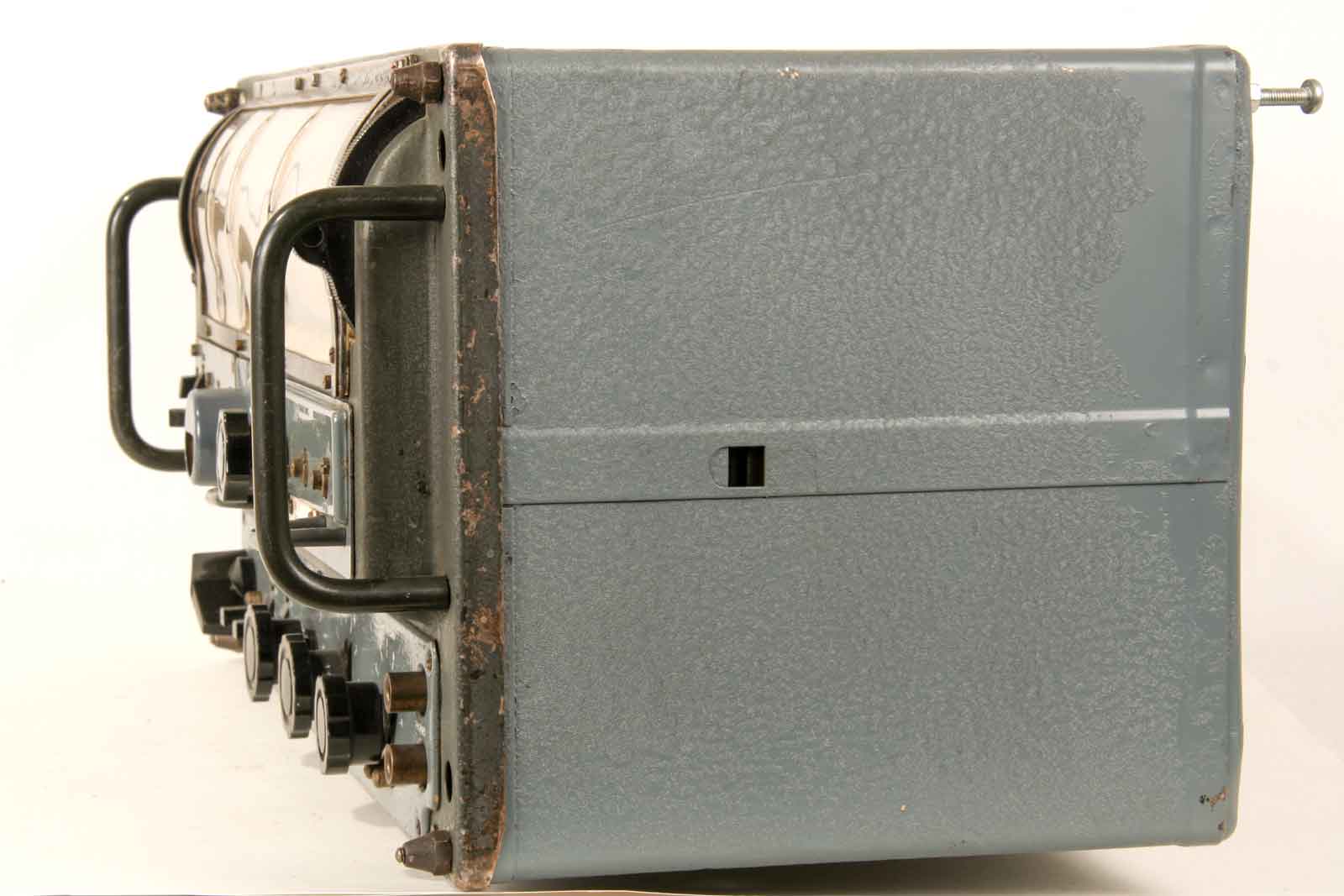

De rechter zijkant, waar het vierkante gat voor is, is mij nog niet duidelijk. De linker kant ziet er eender uit. Waarschijnlijk iets voor de montage. Het gewicht van de kast bedraagt ca. 15 kg.

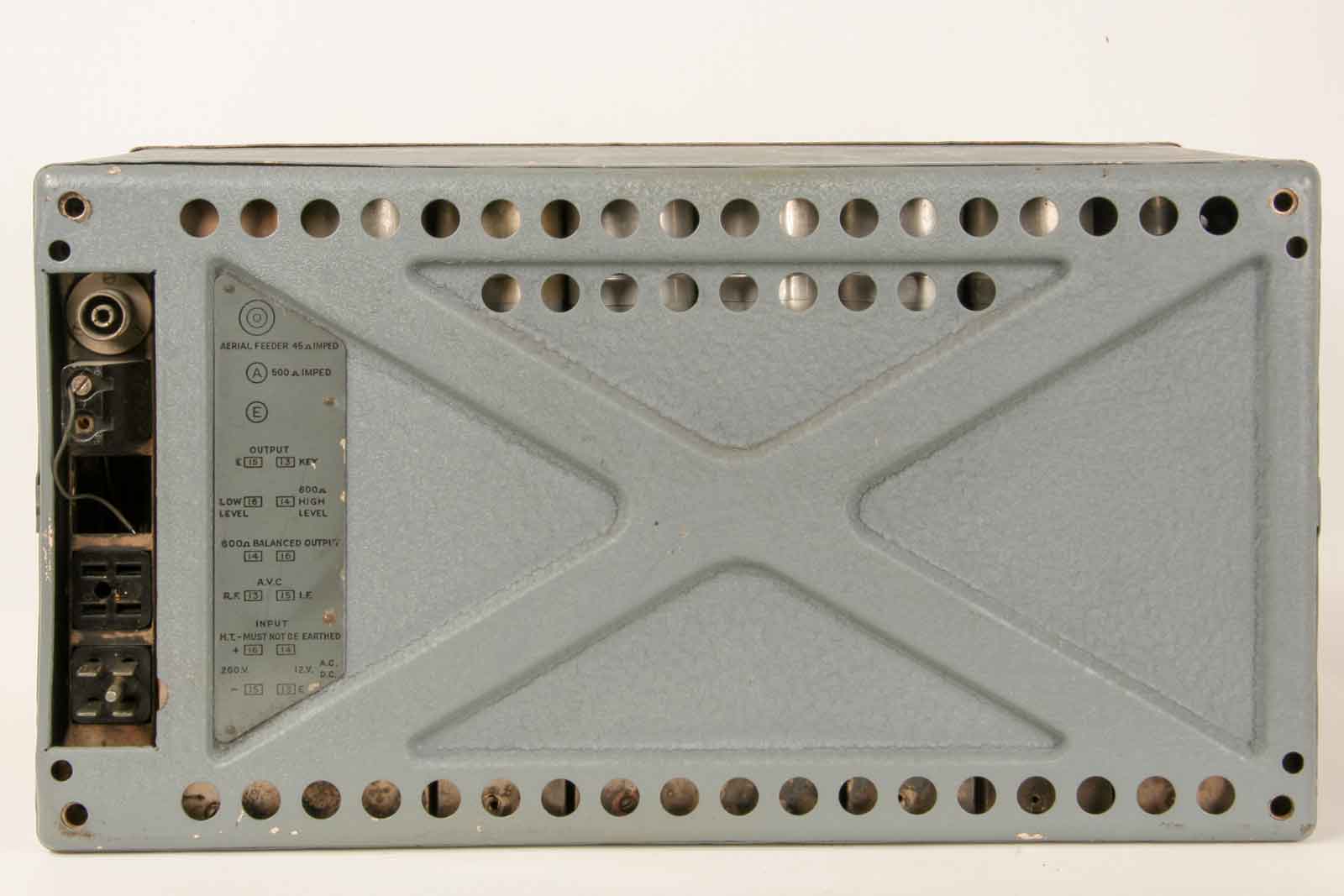

De achterkant met links de aansluitingen.

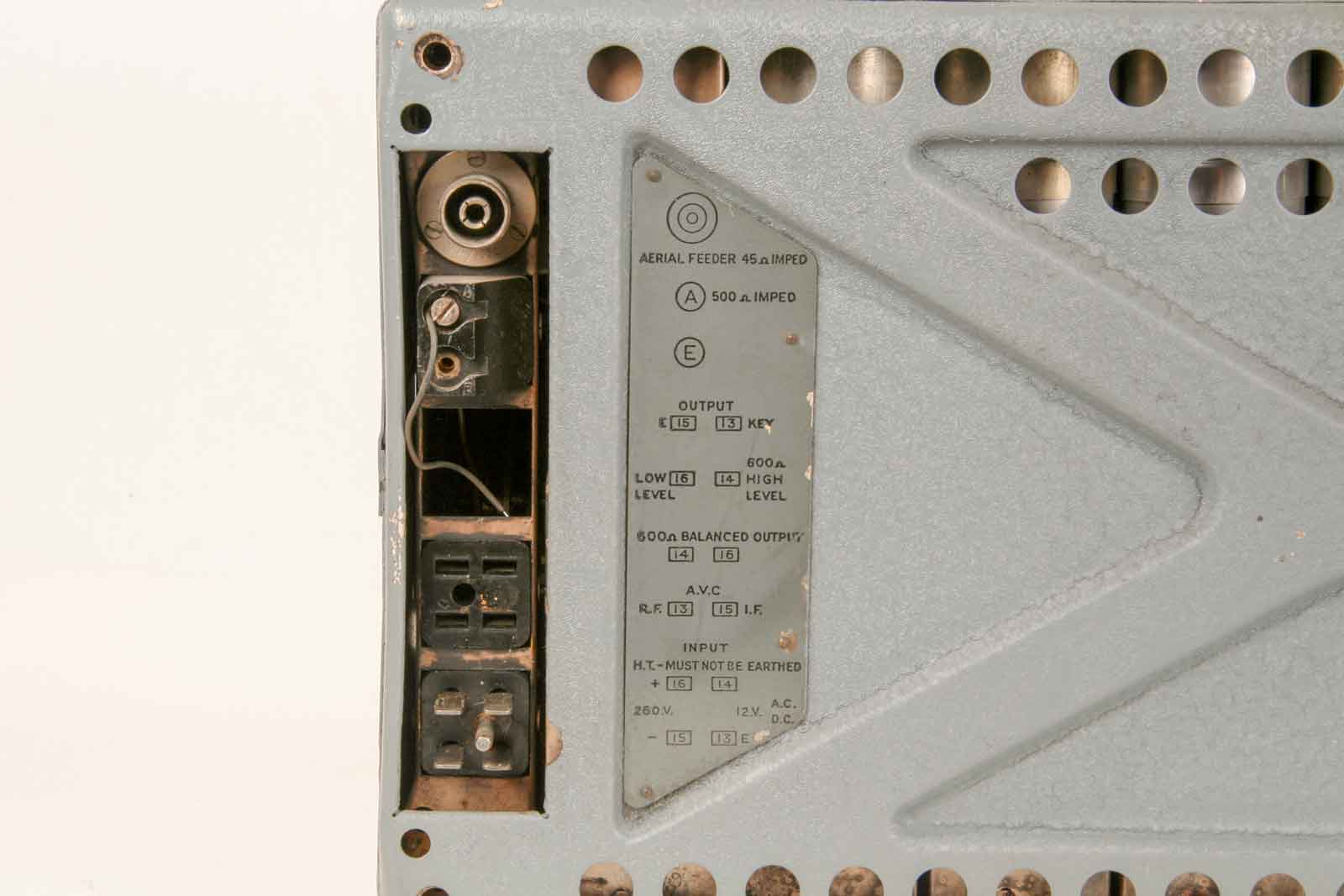

Overzicht van het aansluitingspaneel.

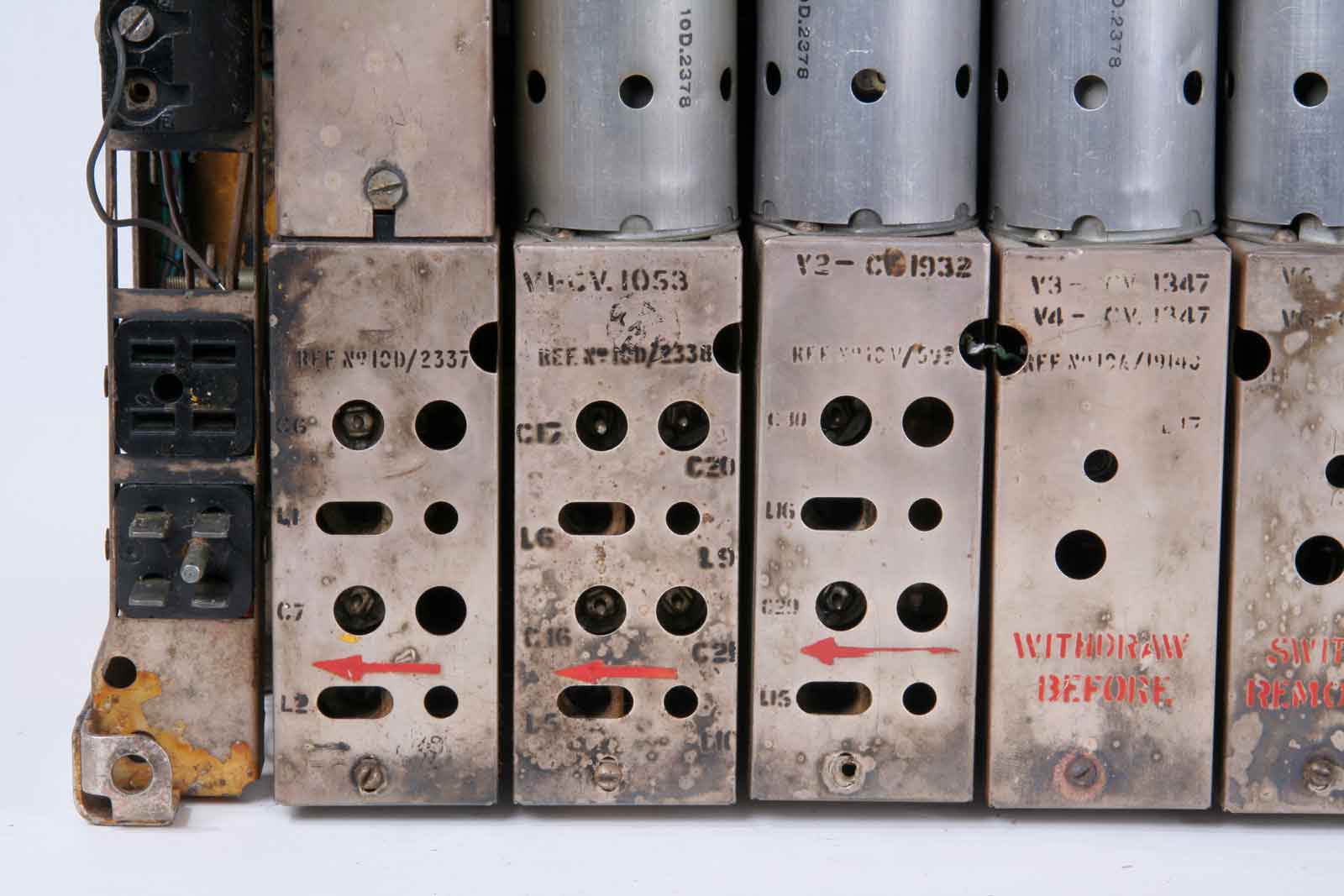

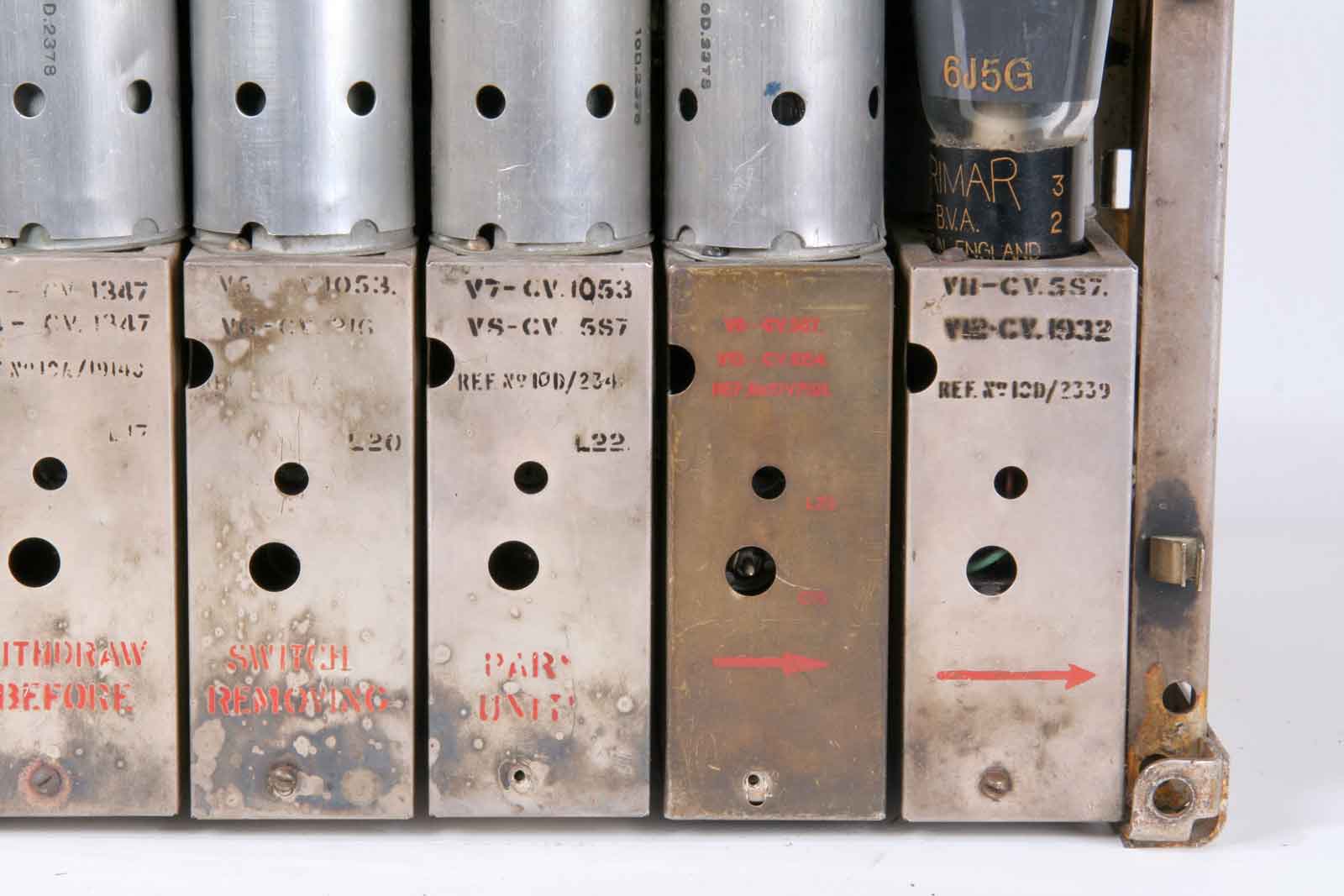

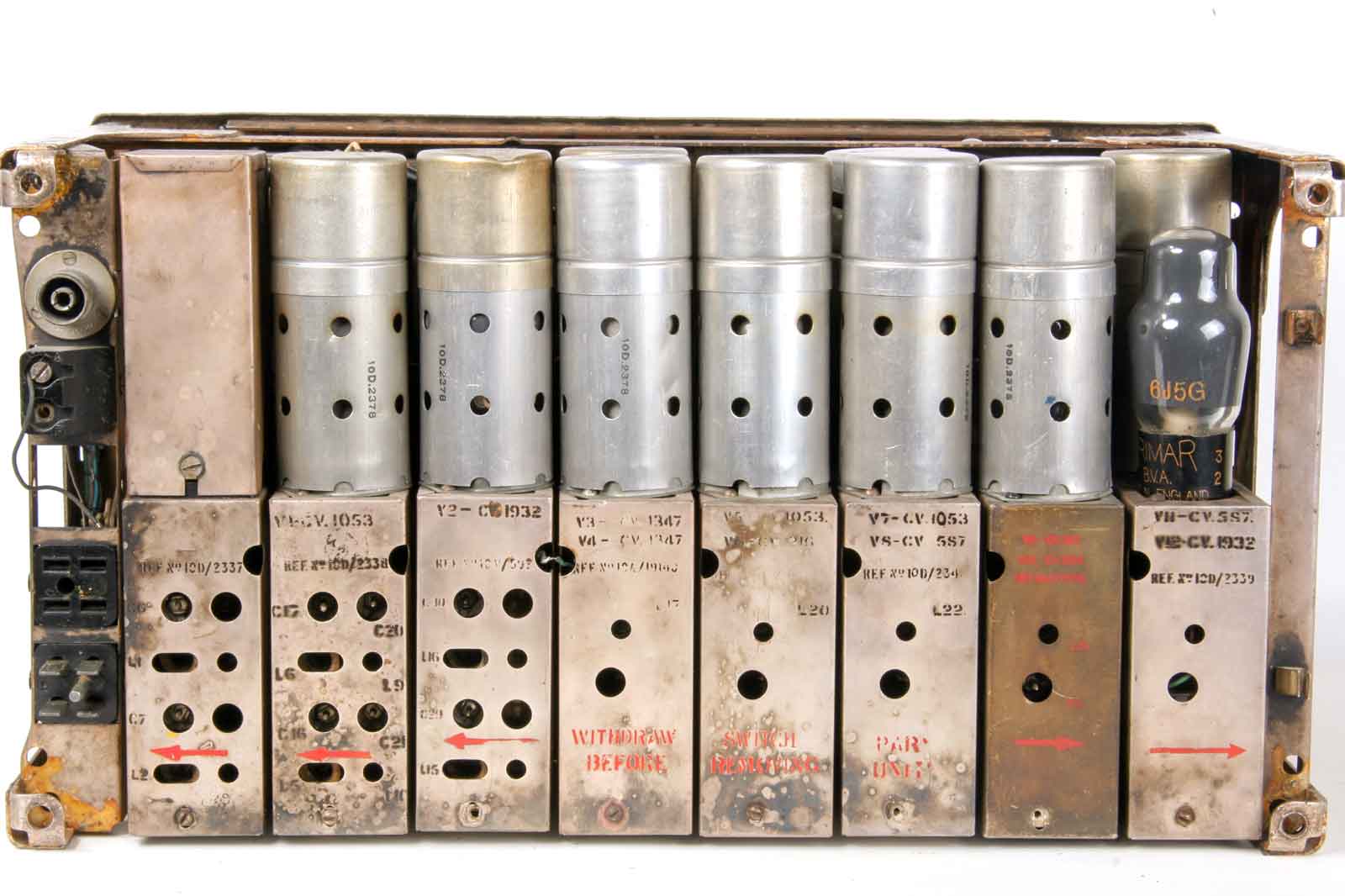

De achterkant van de ontvanger. Hier werd, net als in de R-209, ook al modulaire techniek toegepast. Het ziet er perfect uit. Rechts de LF-eindbuis 6J5G.

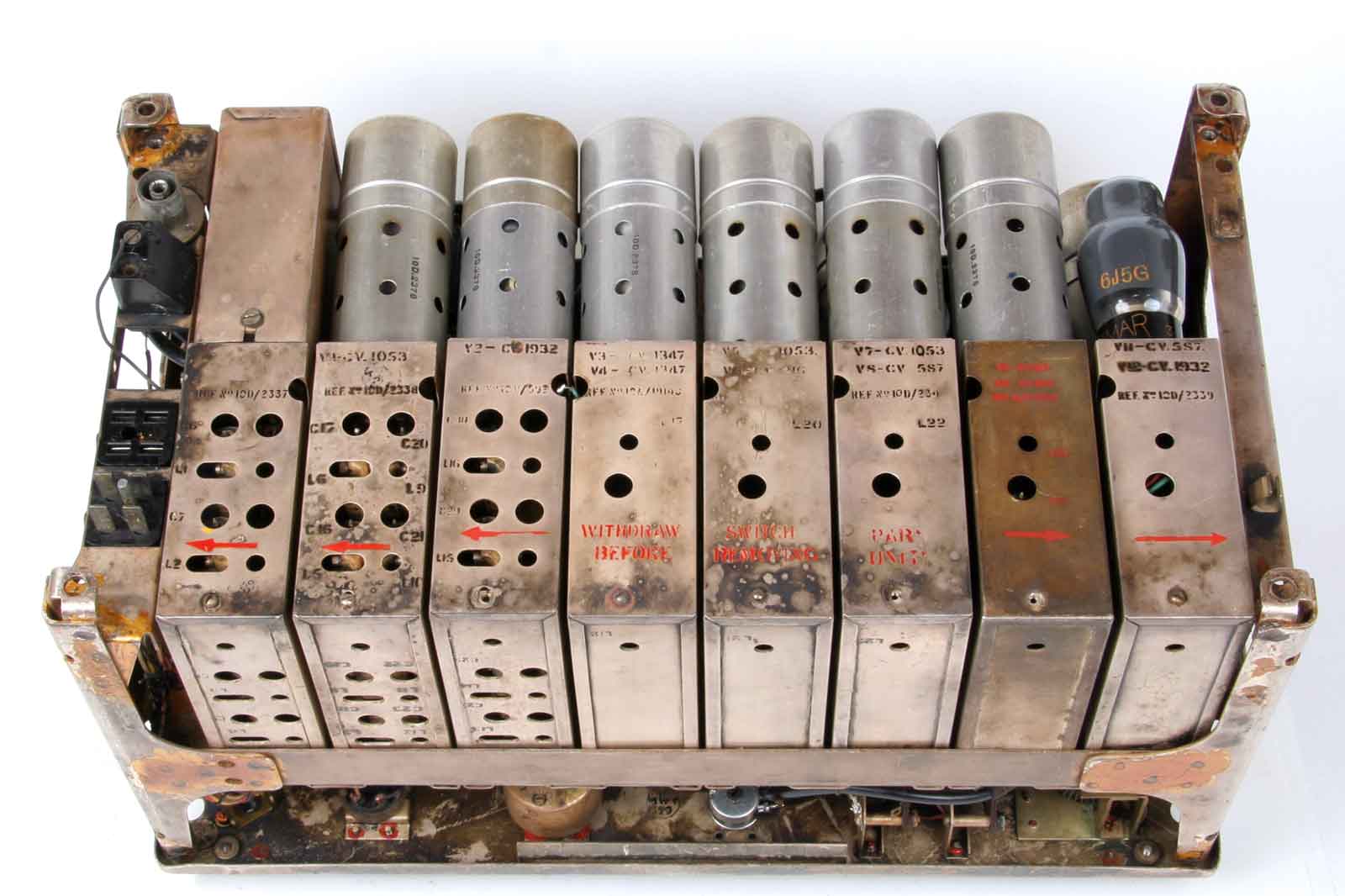

Achter en onder, strak werk.

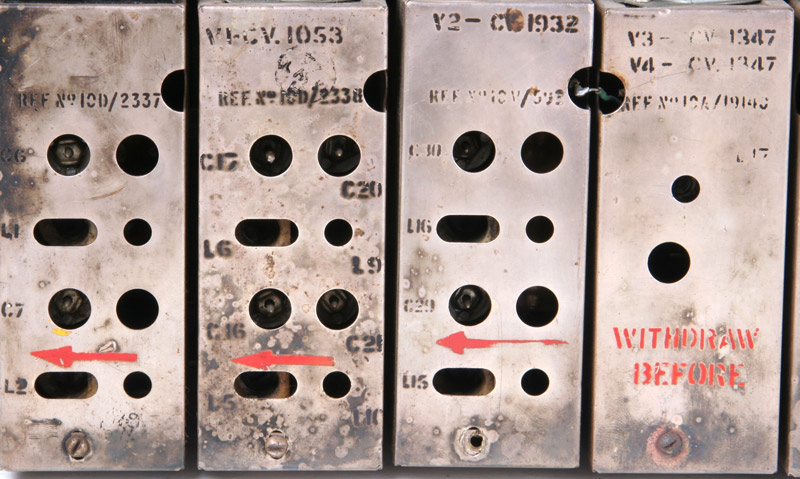

De vier linker modules.

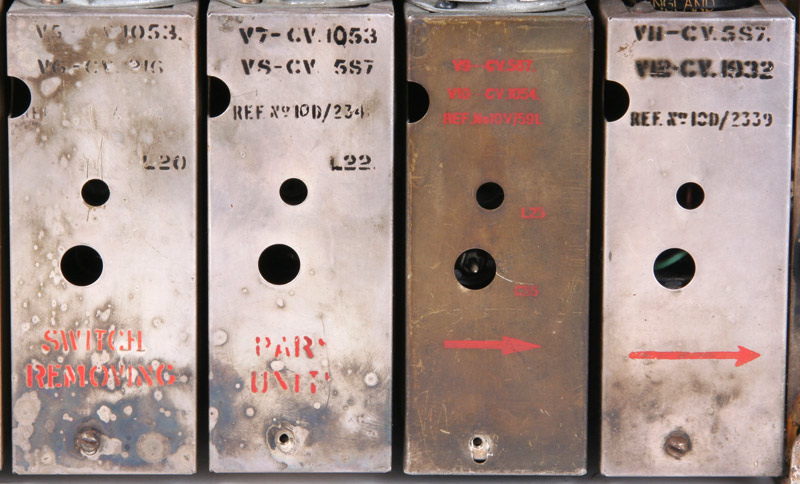

De vier rechter modules.

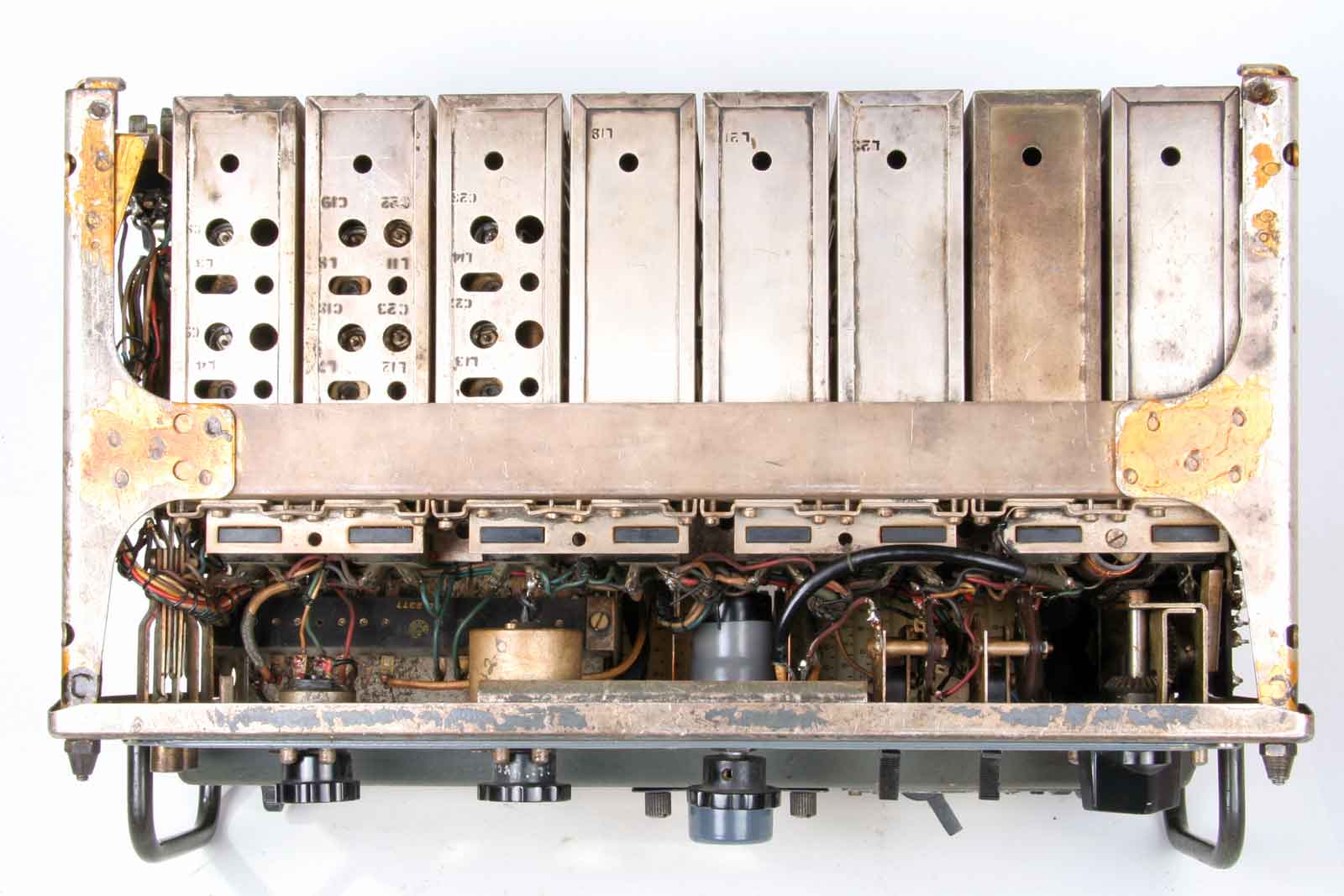

Zo ziet het er van onderen uit, bijna geen draden en componenten te zien.

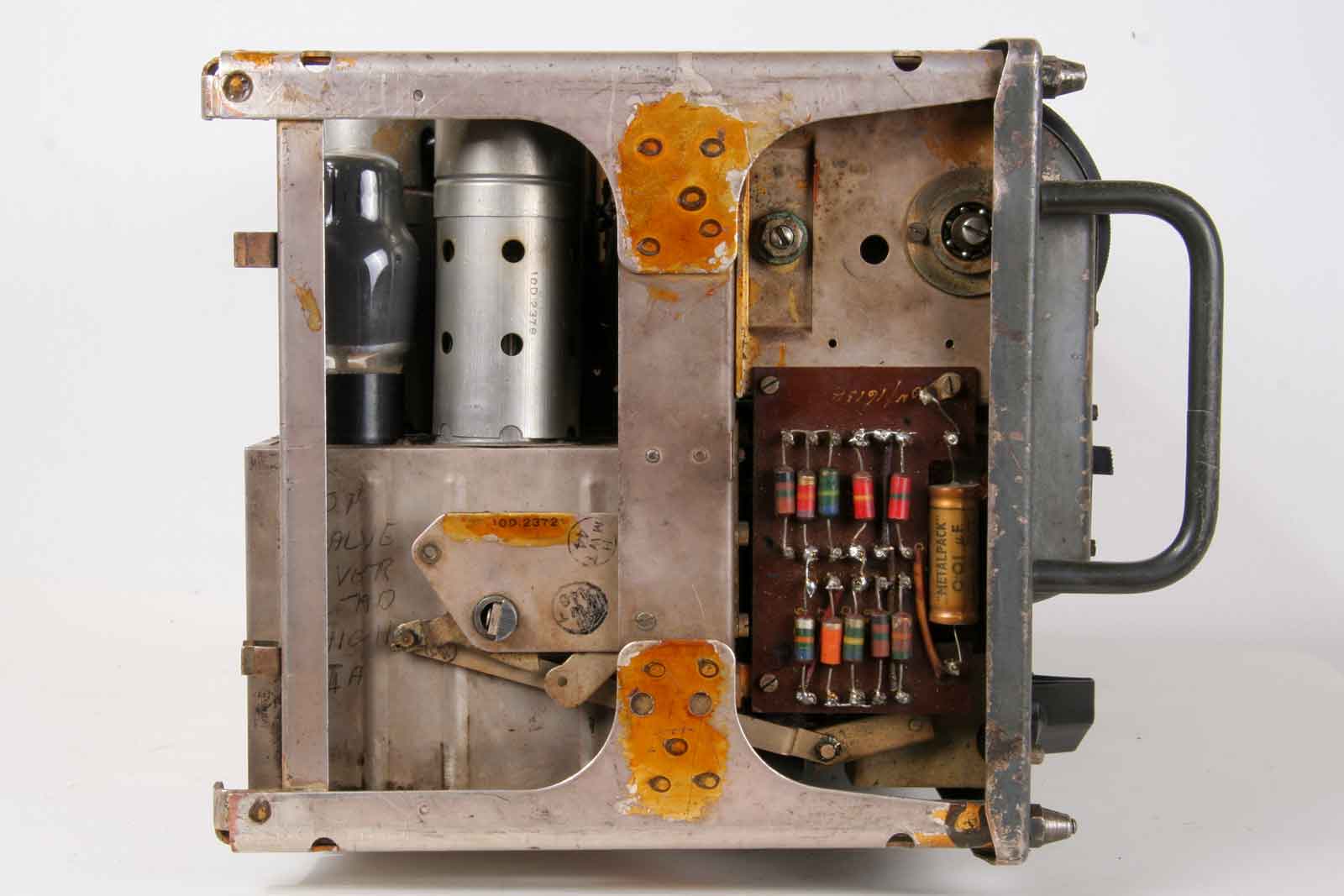

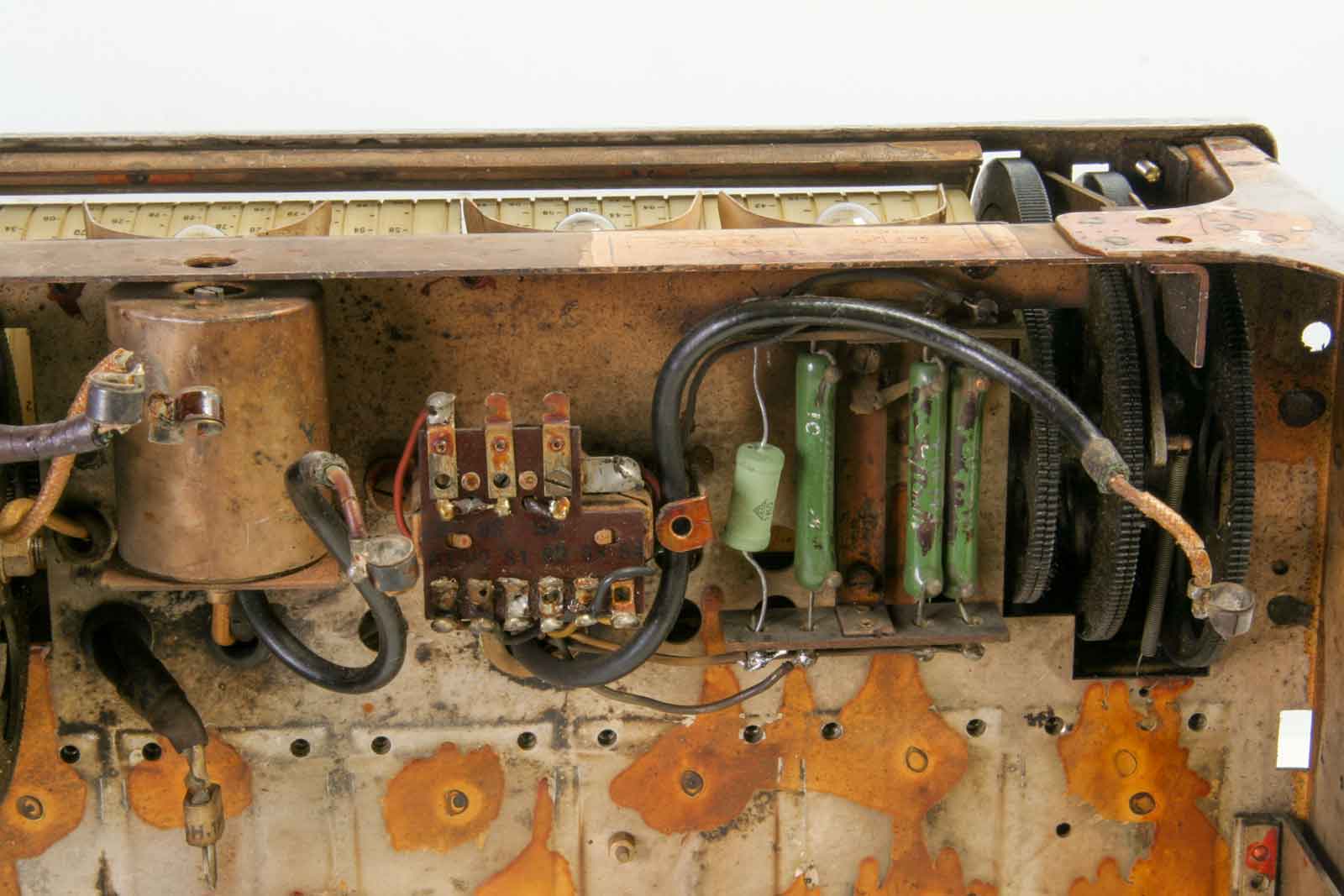

De linker zijkant met een weerstandbordje en links de grote as voor de mode-schakelaar, die een aantal modules loopt .

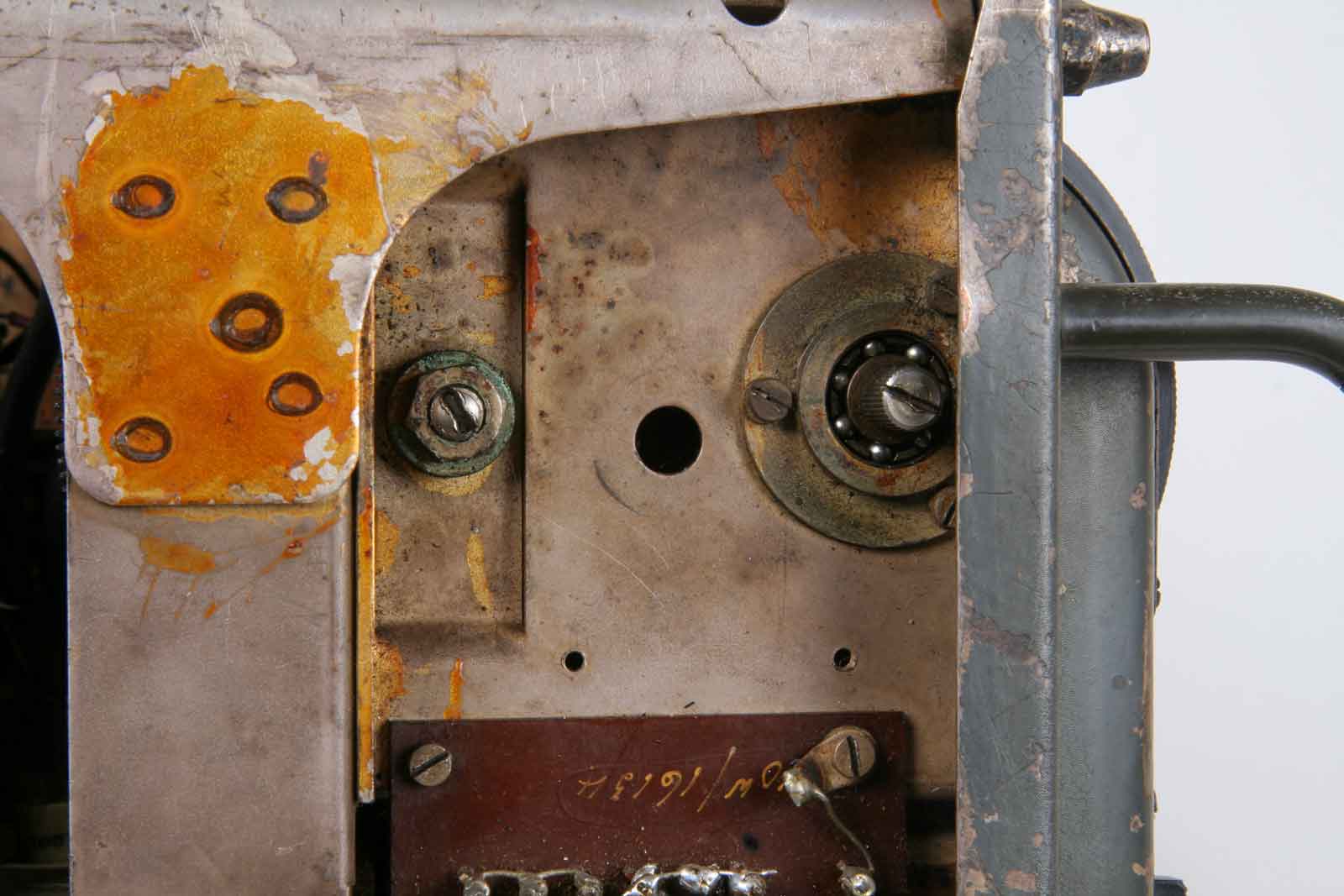

De afstem-as met kogellager....

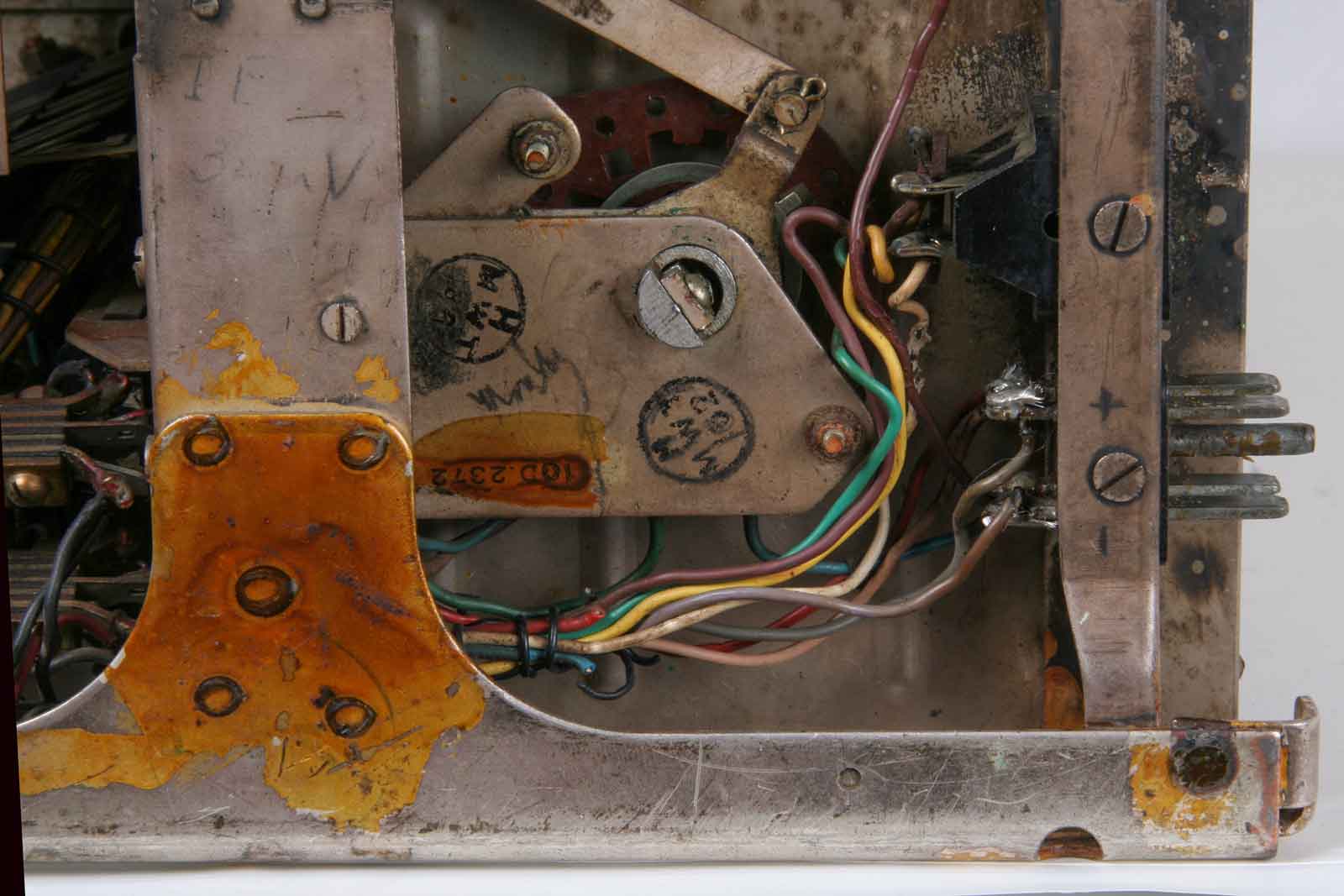

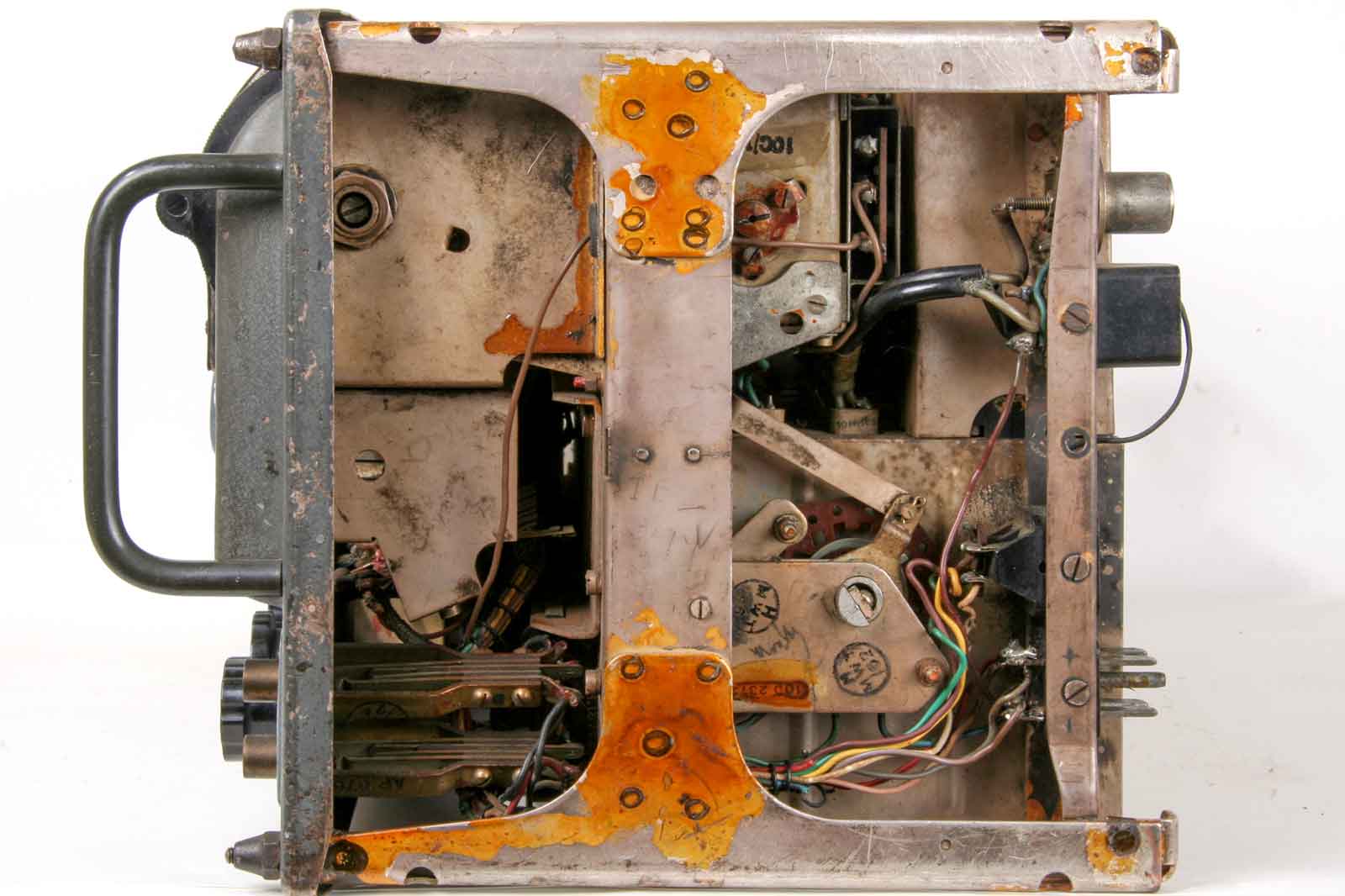

Rechterkant met bandschakel-mechaniek, ook met een as die door enkele modules loopt..

Detail van de band-omschakeling.

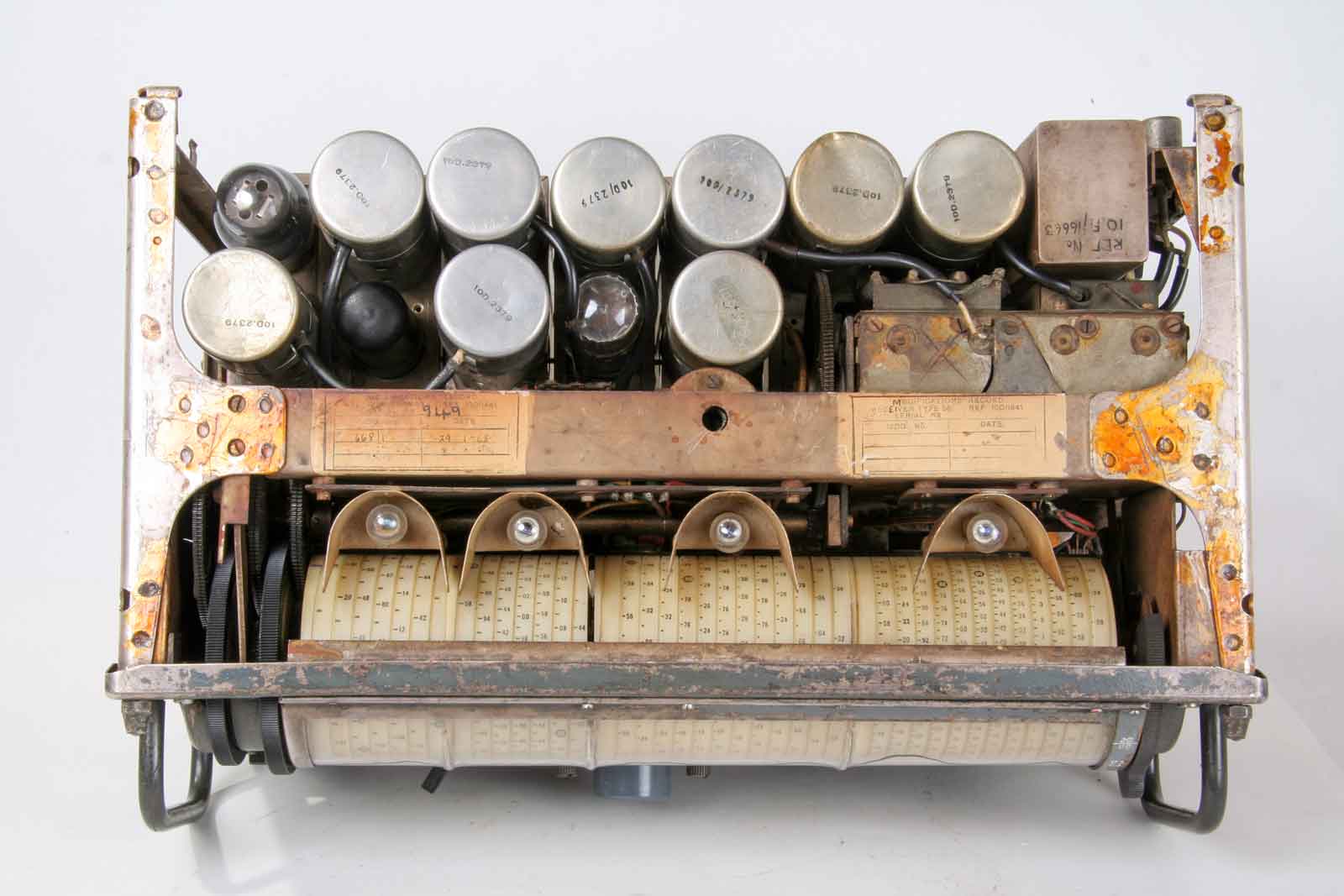

Het bovenaanzicht van het radiootje. De lampen van de schaalverlichting branden per gekozen band.

Modificatieplaatje rechts.

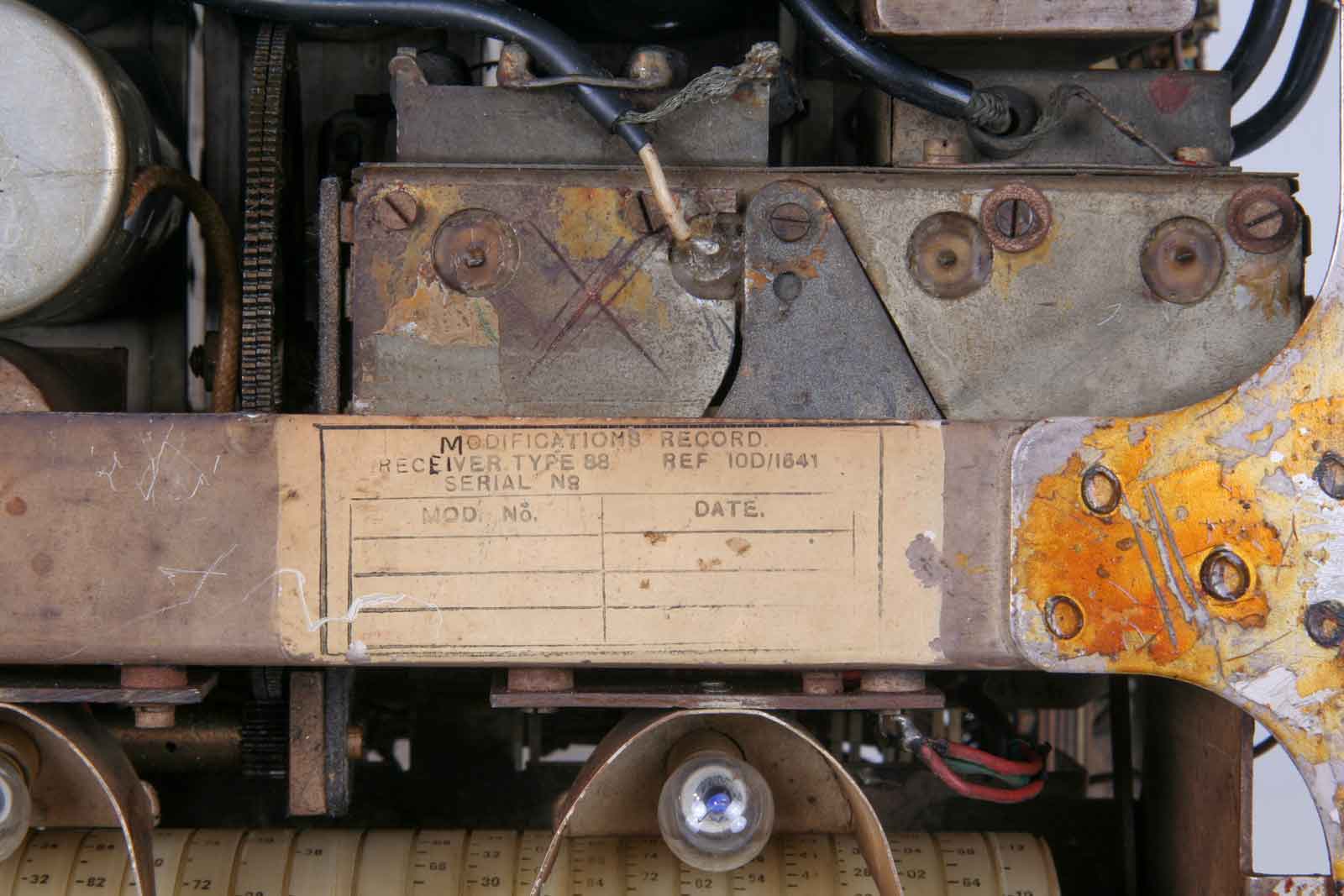

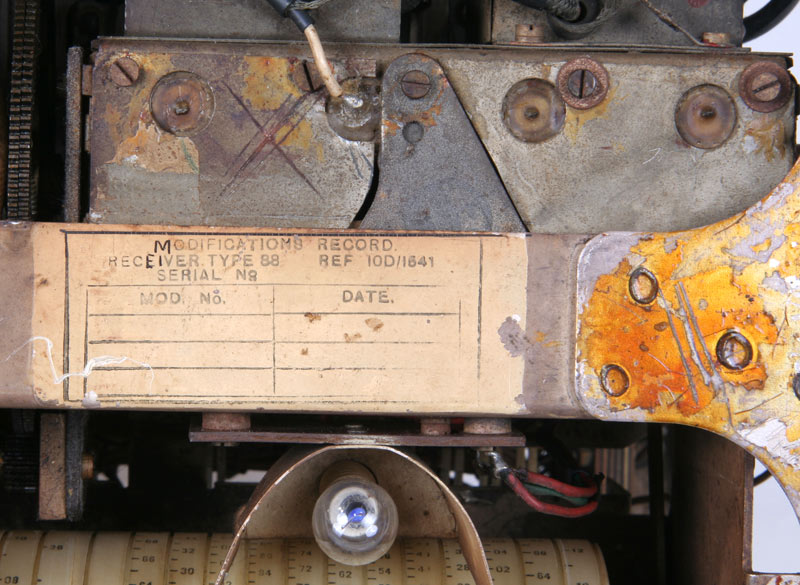

Modificatieplaatje links. De ontvanger werd in 1948 geproduceerd.

Door de beide aandrijfassen aan weerskanten te verwijderen (Let op de juiste stand) kunnen de afzonderlijke units uit de ontvanger genomen worden. Veel schroefjes en veel gepruts, maar het lukt wel.

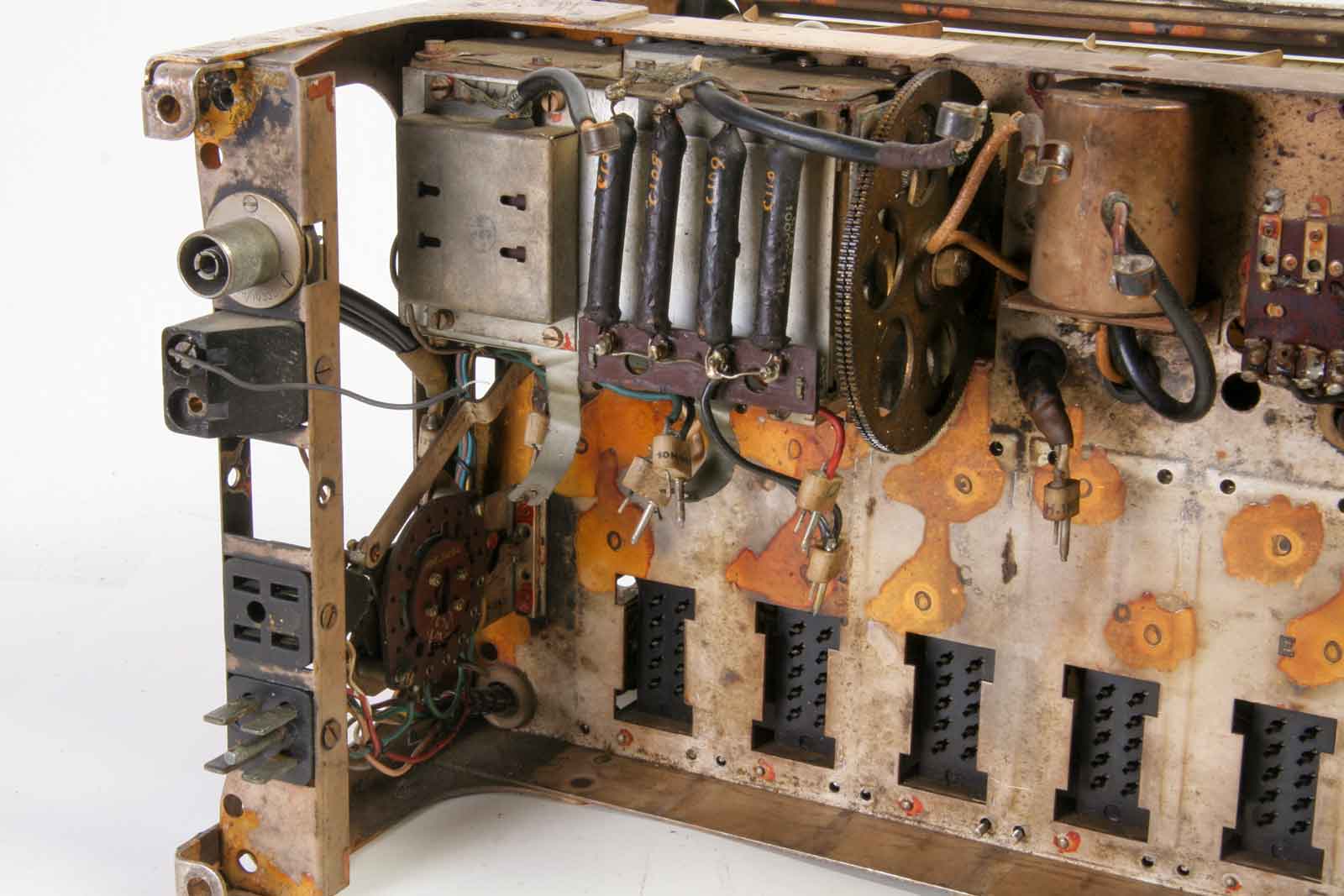

Hier is de kant van de bandschakelaar te zien, het schakeldek wat nog te zien is dient voor de omschakeling van de schaalverlichting.

Op deze foto is de aandrijving van de afstemcondensator te zien en links de spoel van de BFO.

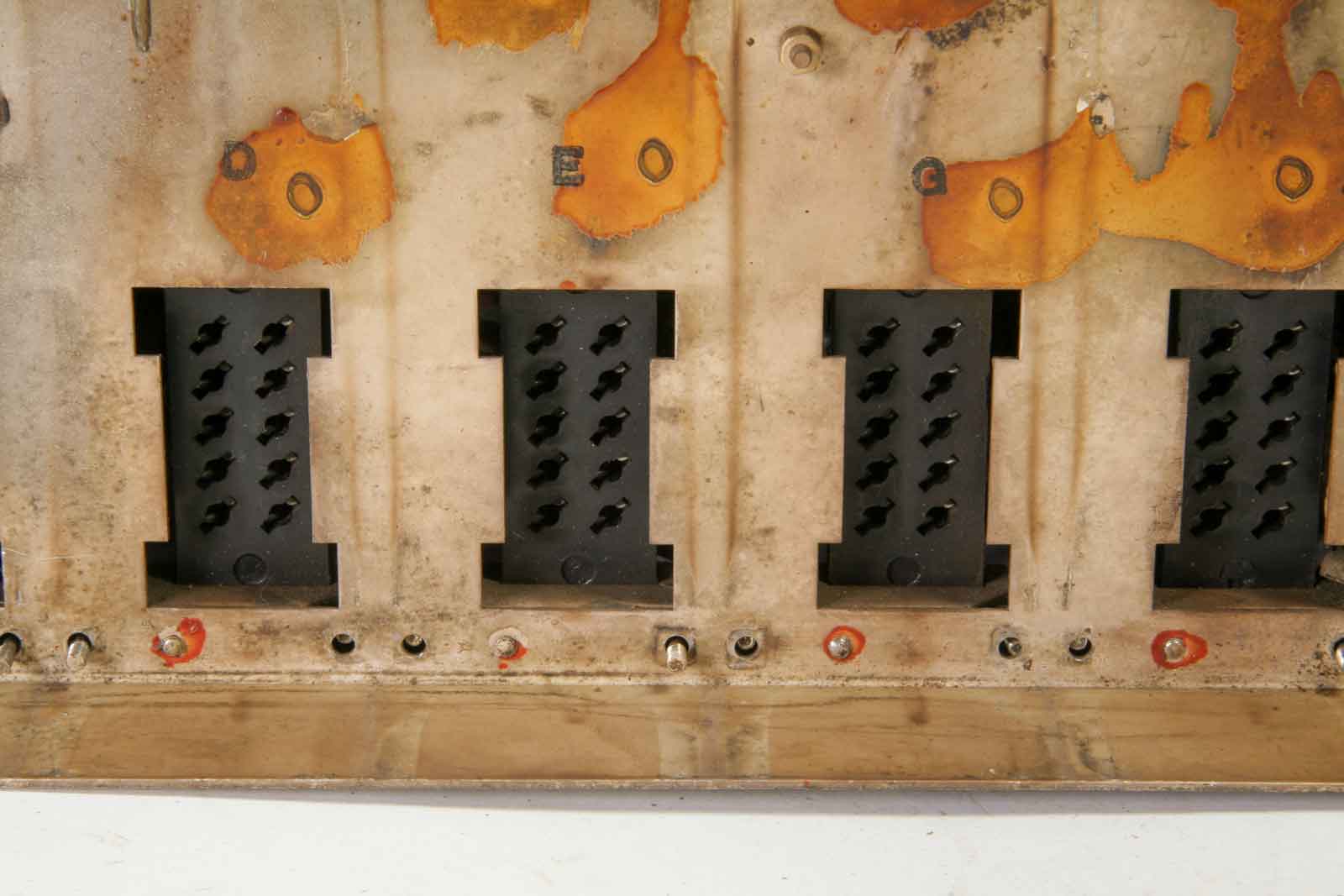

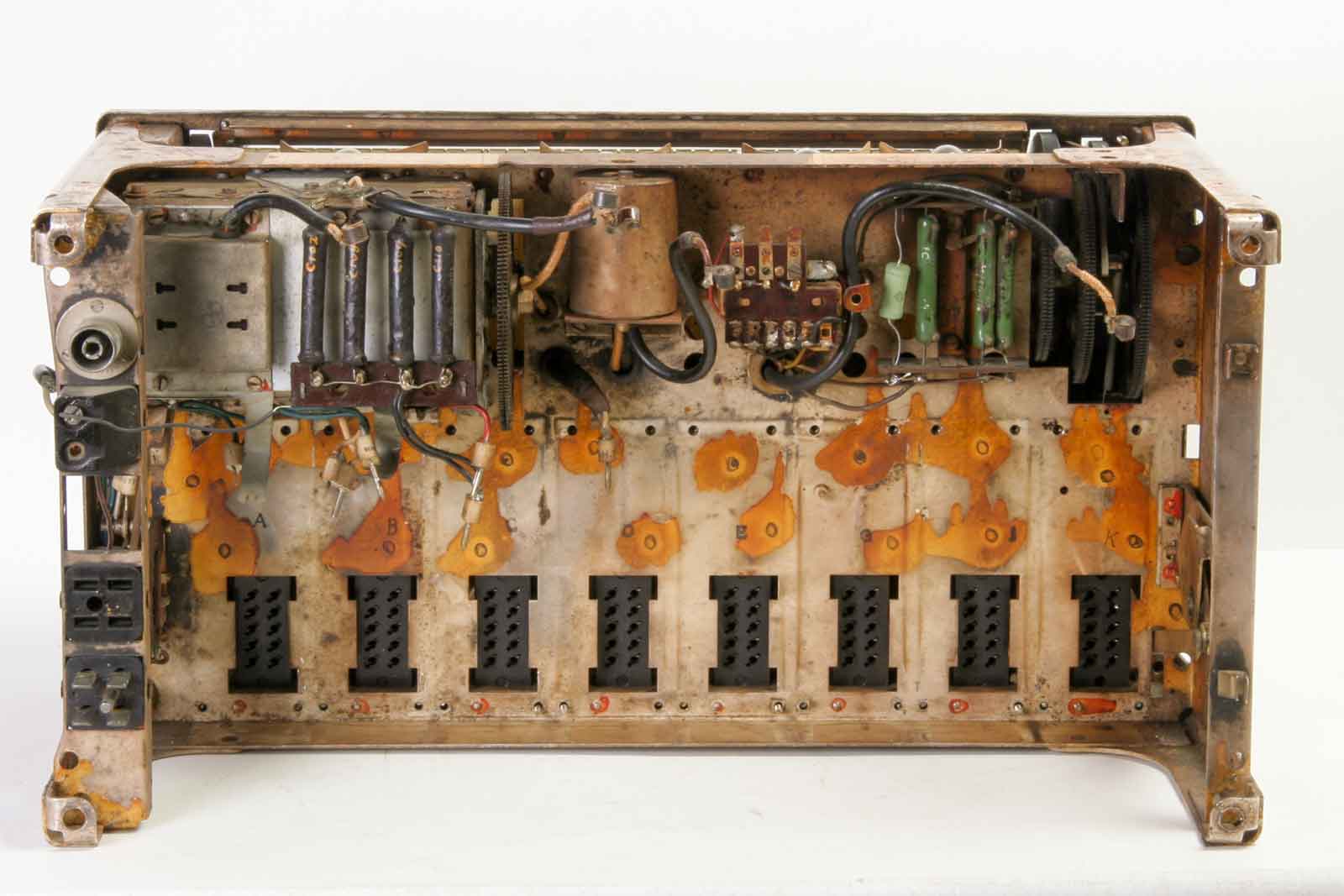

De tien-polige kontaktblokken voor de units.

Tuning unit type 145 ( Unit A ), de antennekringen en het keying relais.

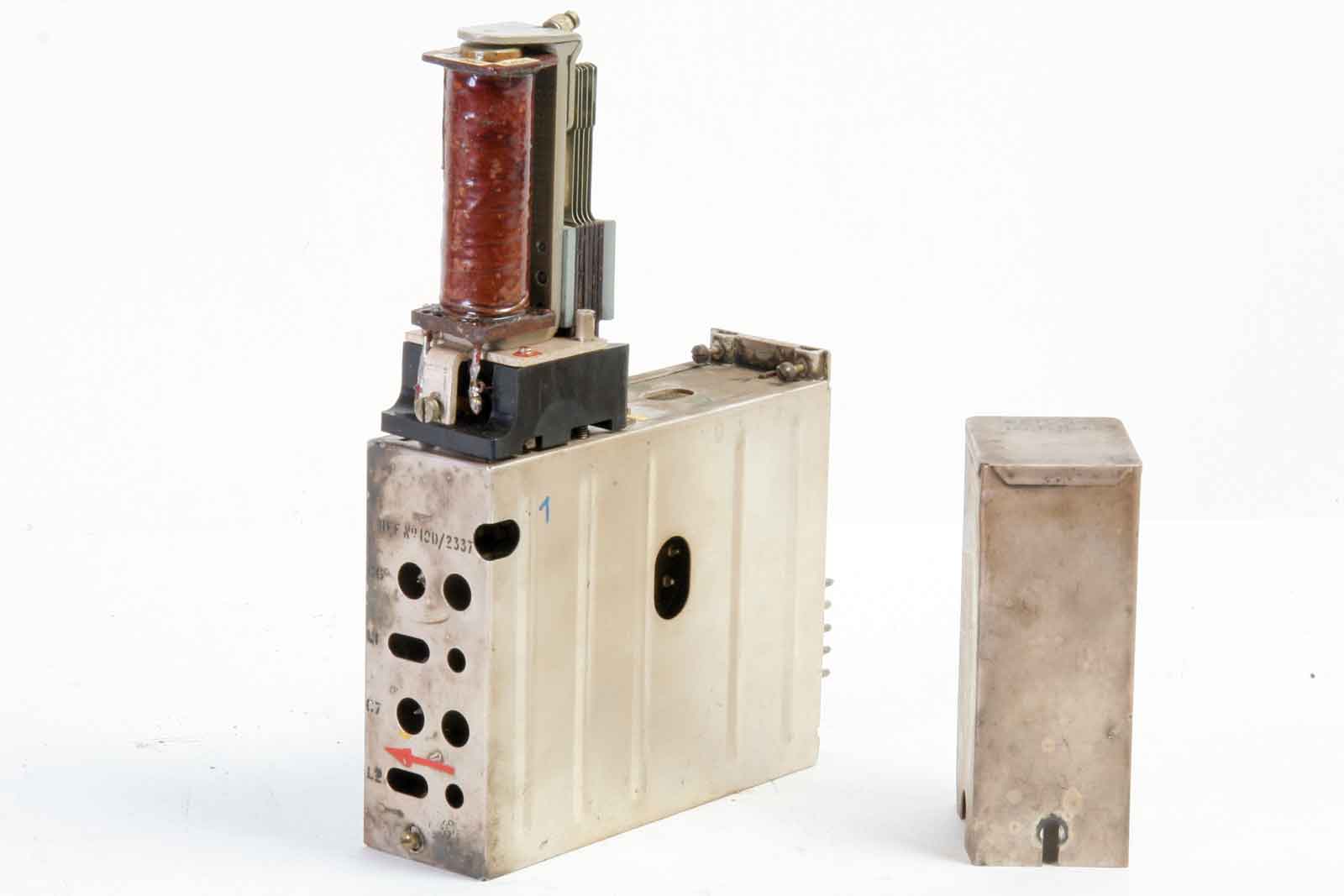

Hier is het relais wat duidelijker te zien.

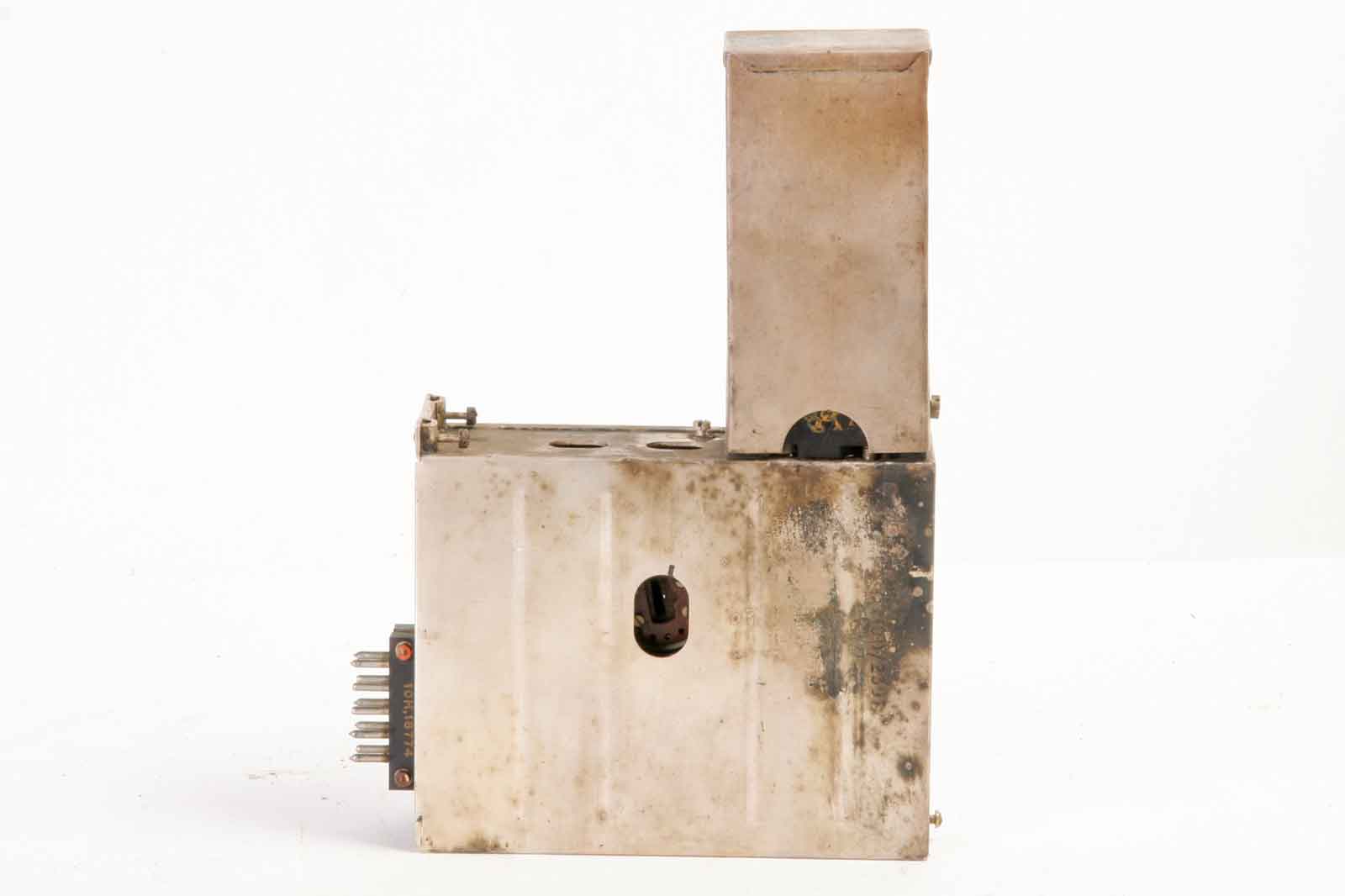

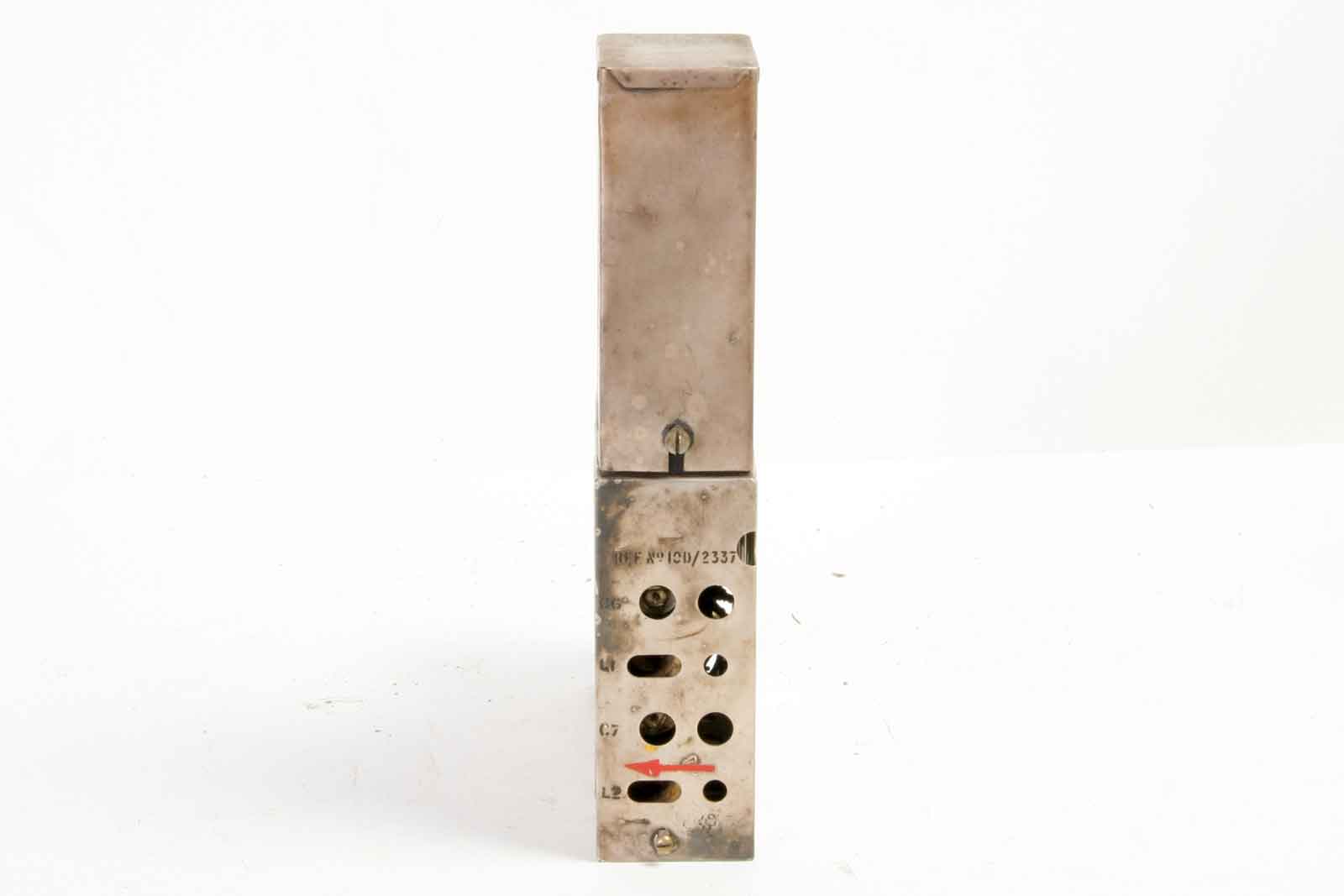

De unit A met beschermkap.

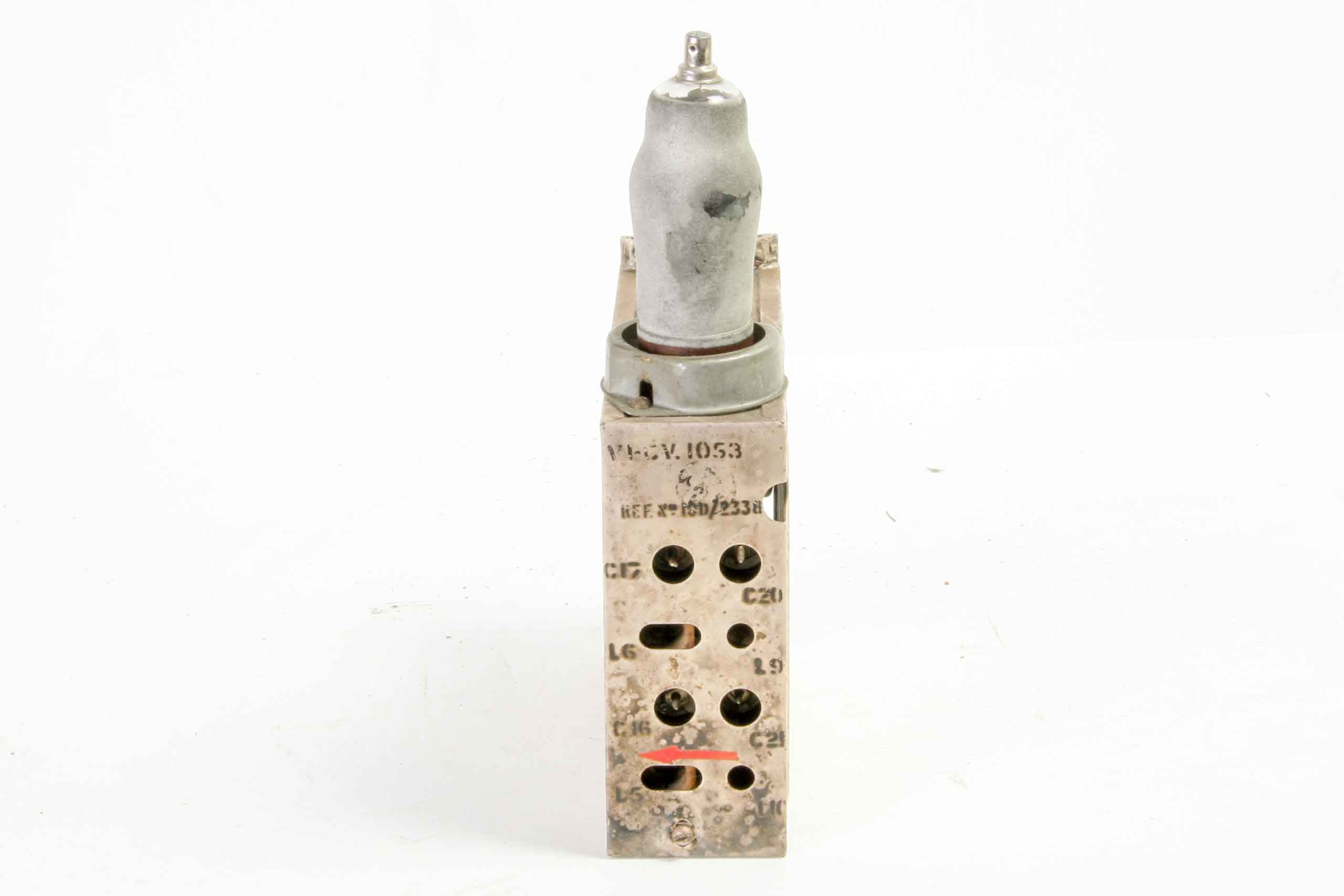

Tuning Unit type 146 (Unit B), de HF-versterker met een CV-1053.

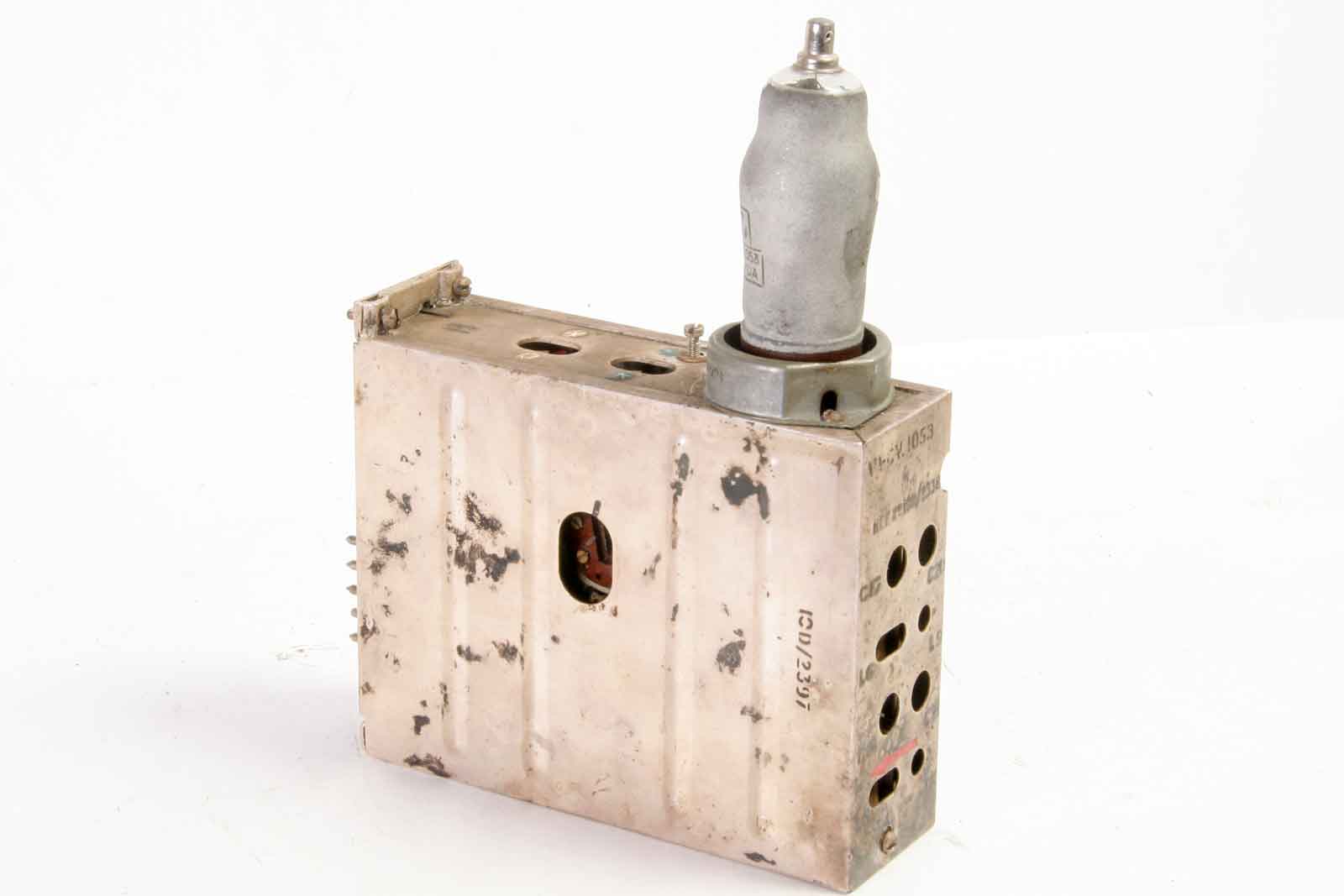

Unit B, het ovale gat is de doorvoeropening van de bandschakel-as.

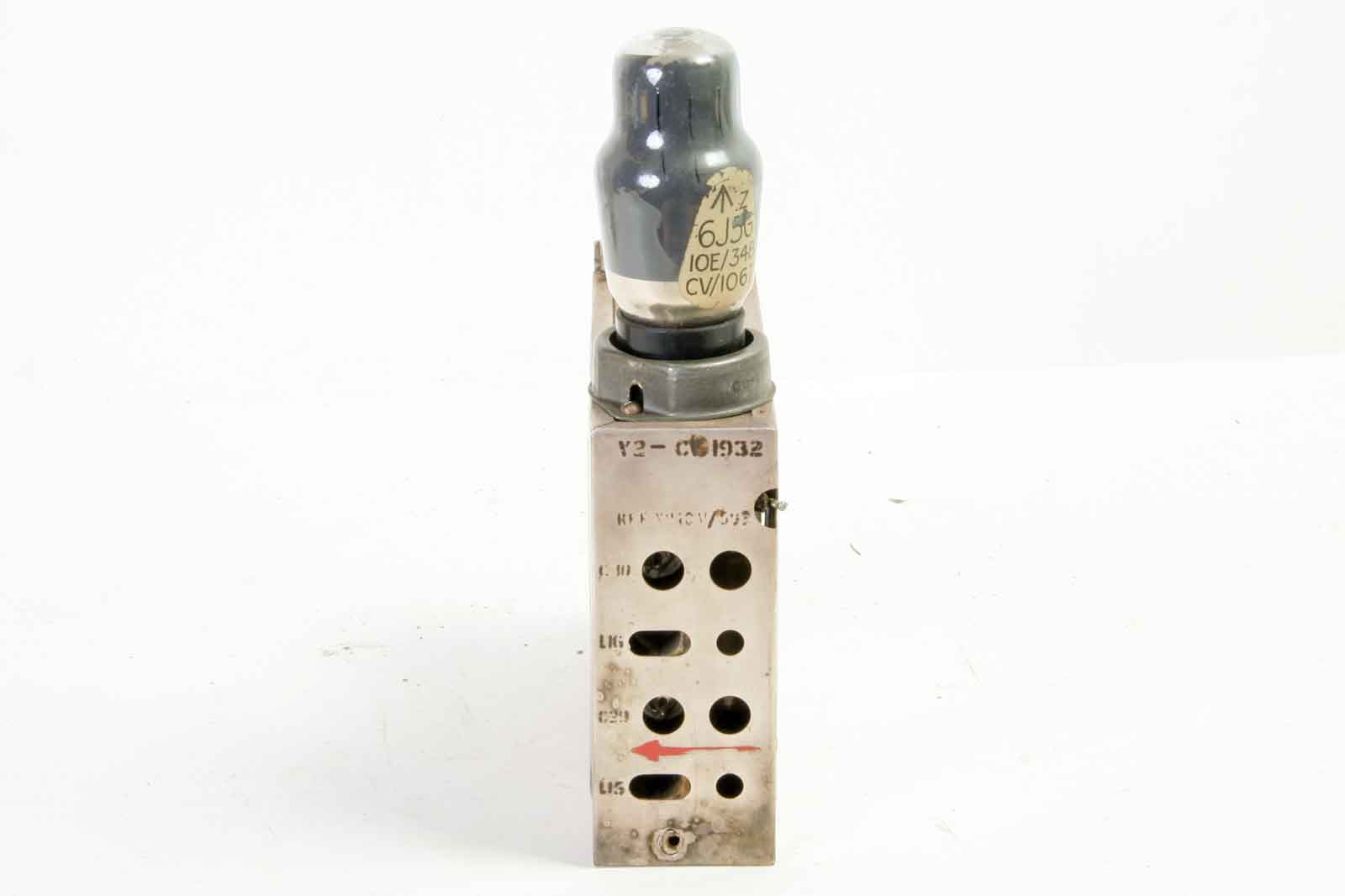

Oscillator unit type 171 ( Unit C). De local oscillator.

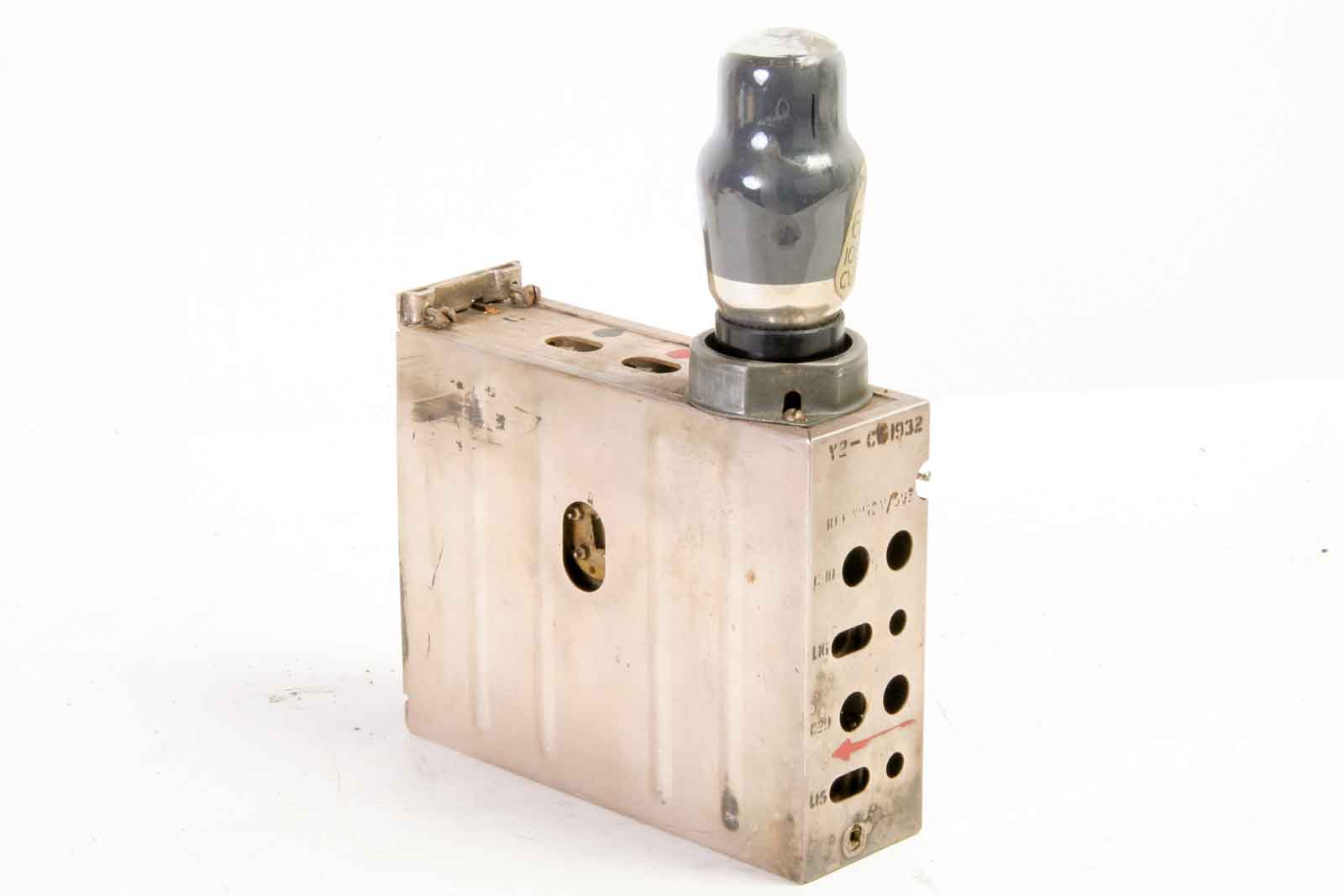

De oscillator met CV-1932.

Mixer unit type 11 (Unit D) Hier staan twee mixers, één voor de normale ontvanger en één voor de Guard-ontvanger.

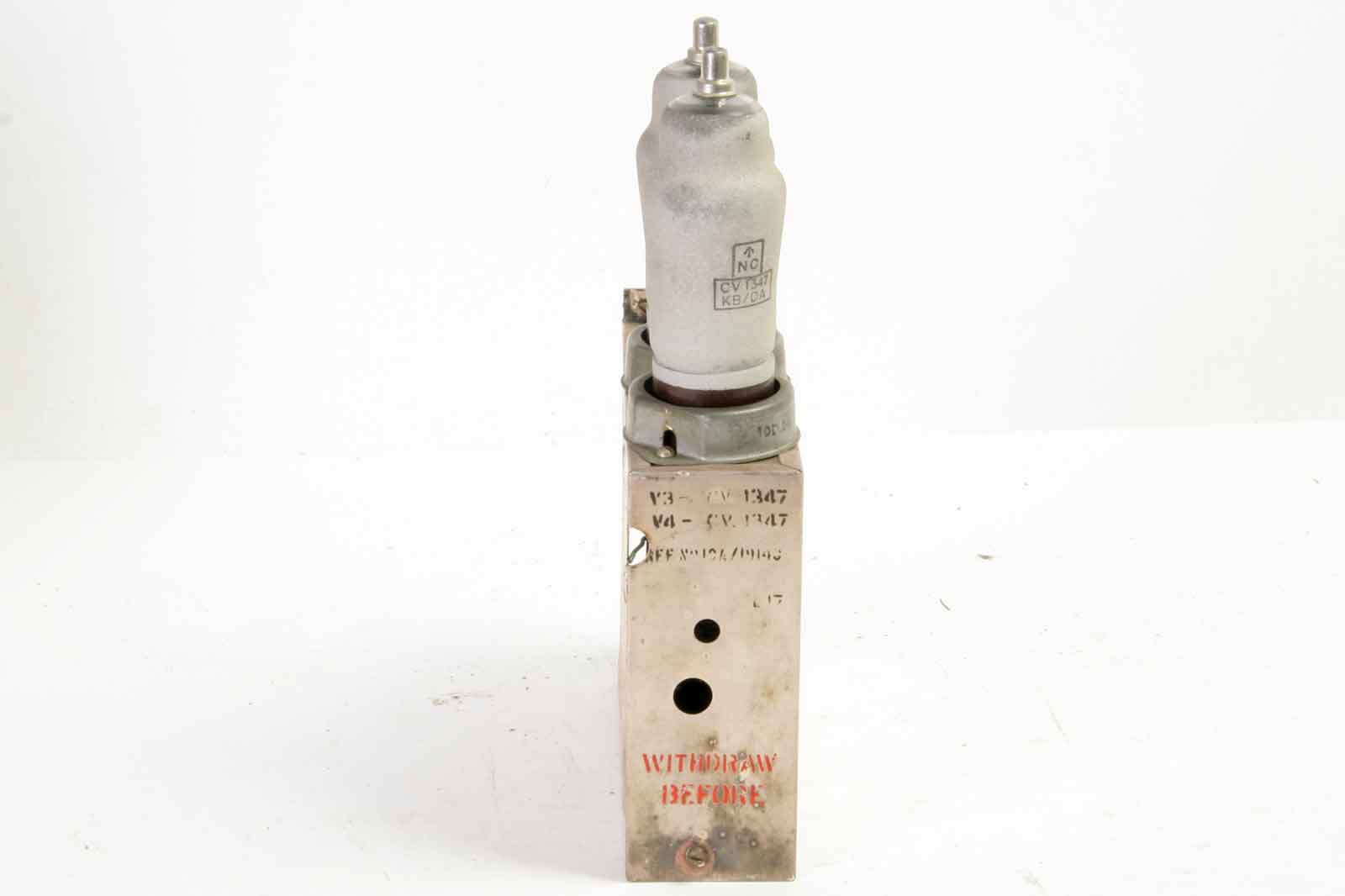

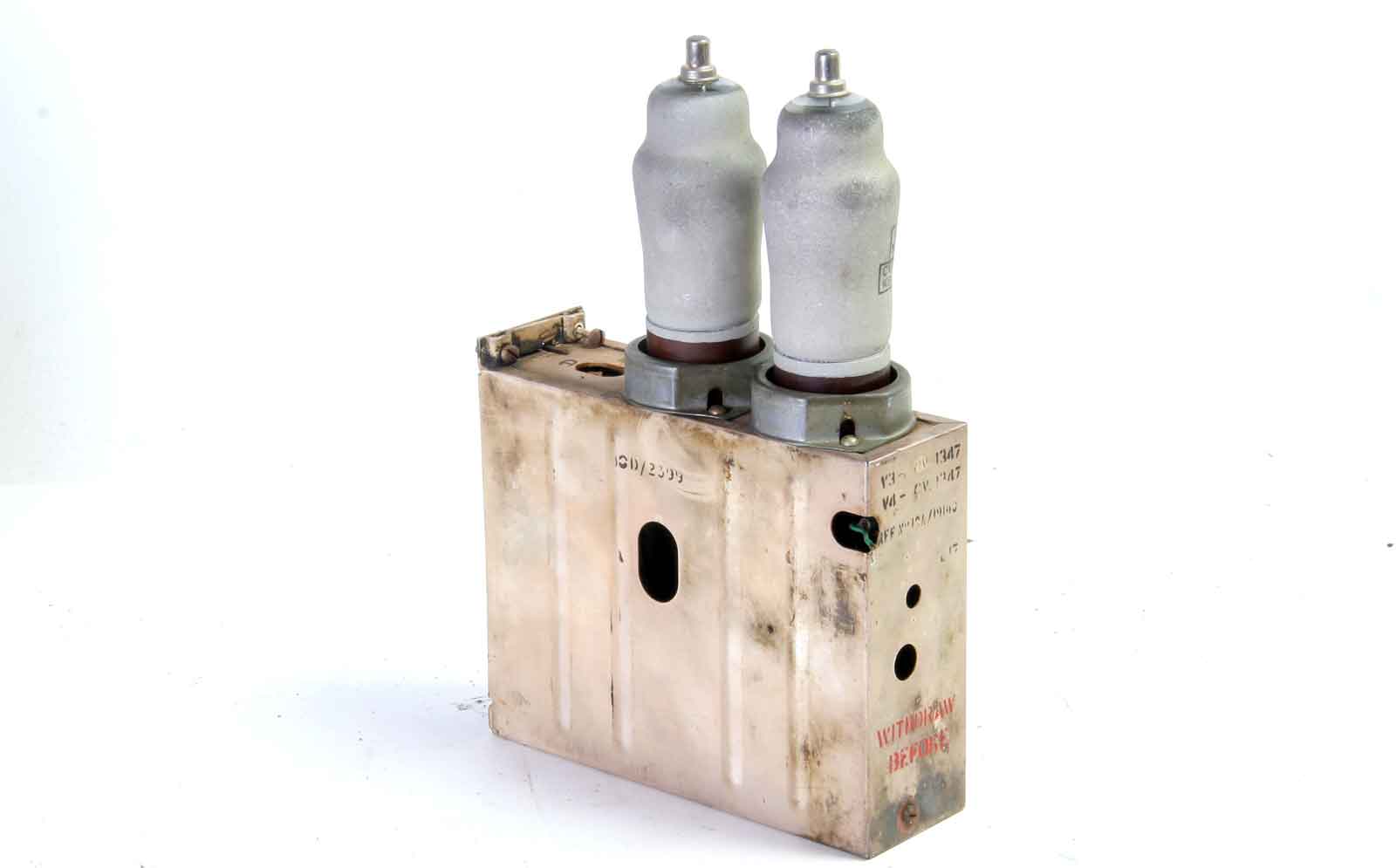

De mixers, met twee splinternieuwe CV-1347 buisjes.

Na de mixer, de eerste middenfrequent-trap, de IF-unit type 37 (Unit E).

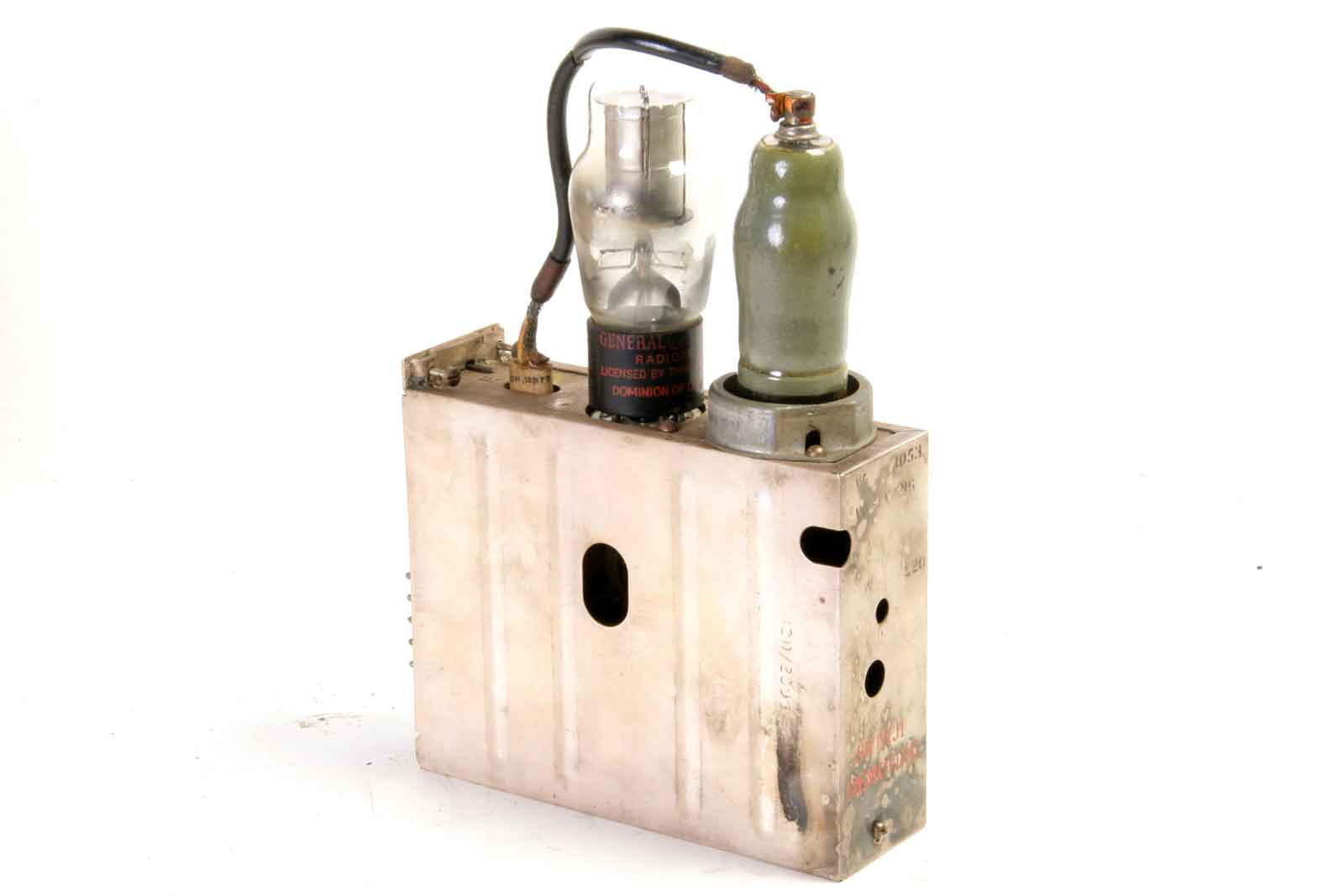

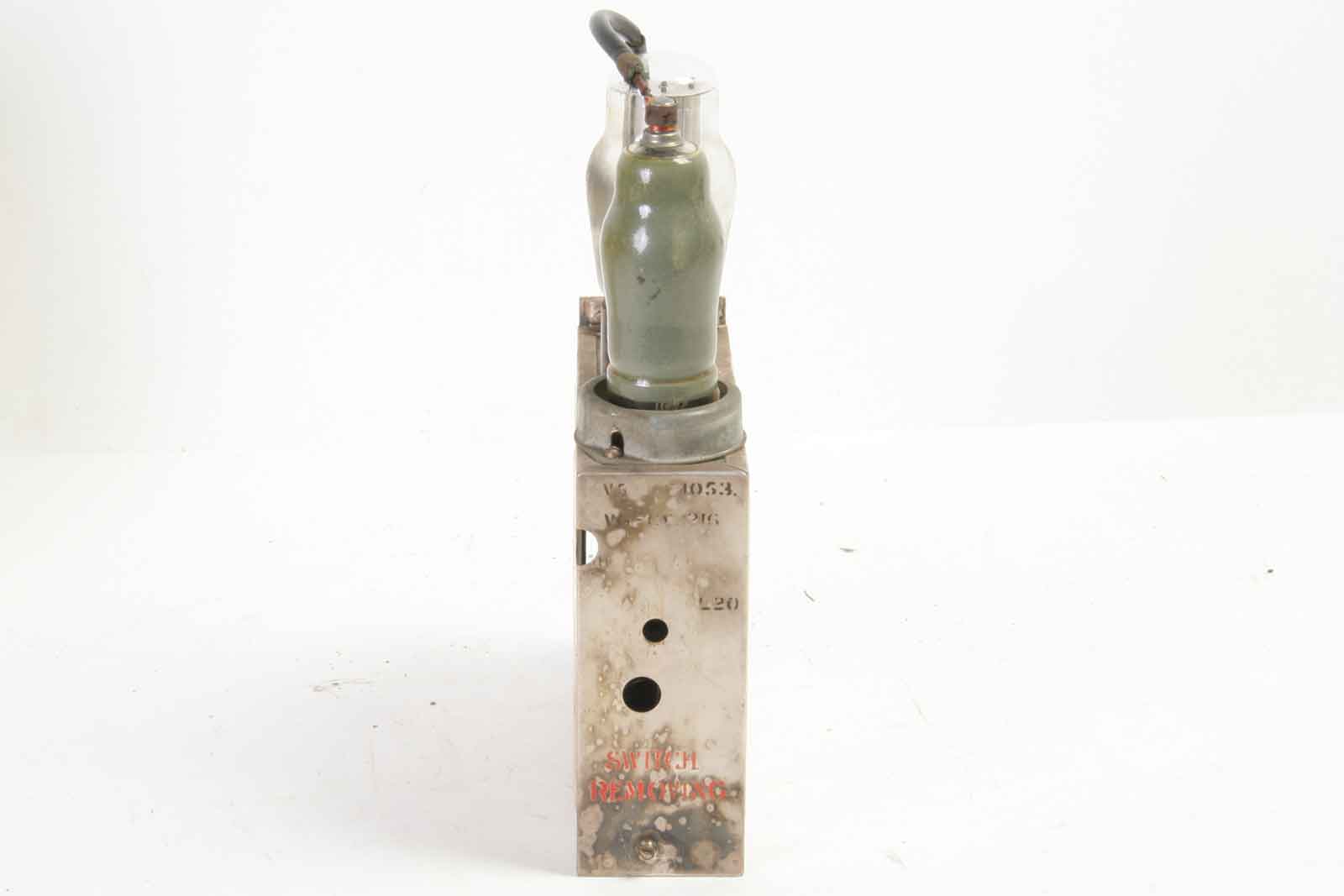

Unit E met een stabilisator en de eerste MF-buis.

Tweede MF-versterker, IF-unit type 38 (Unit G)

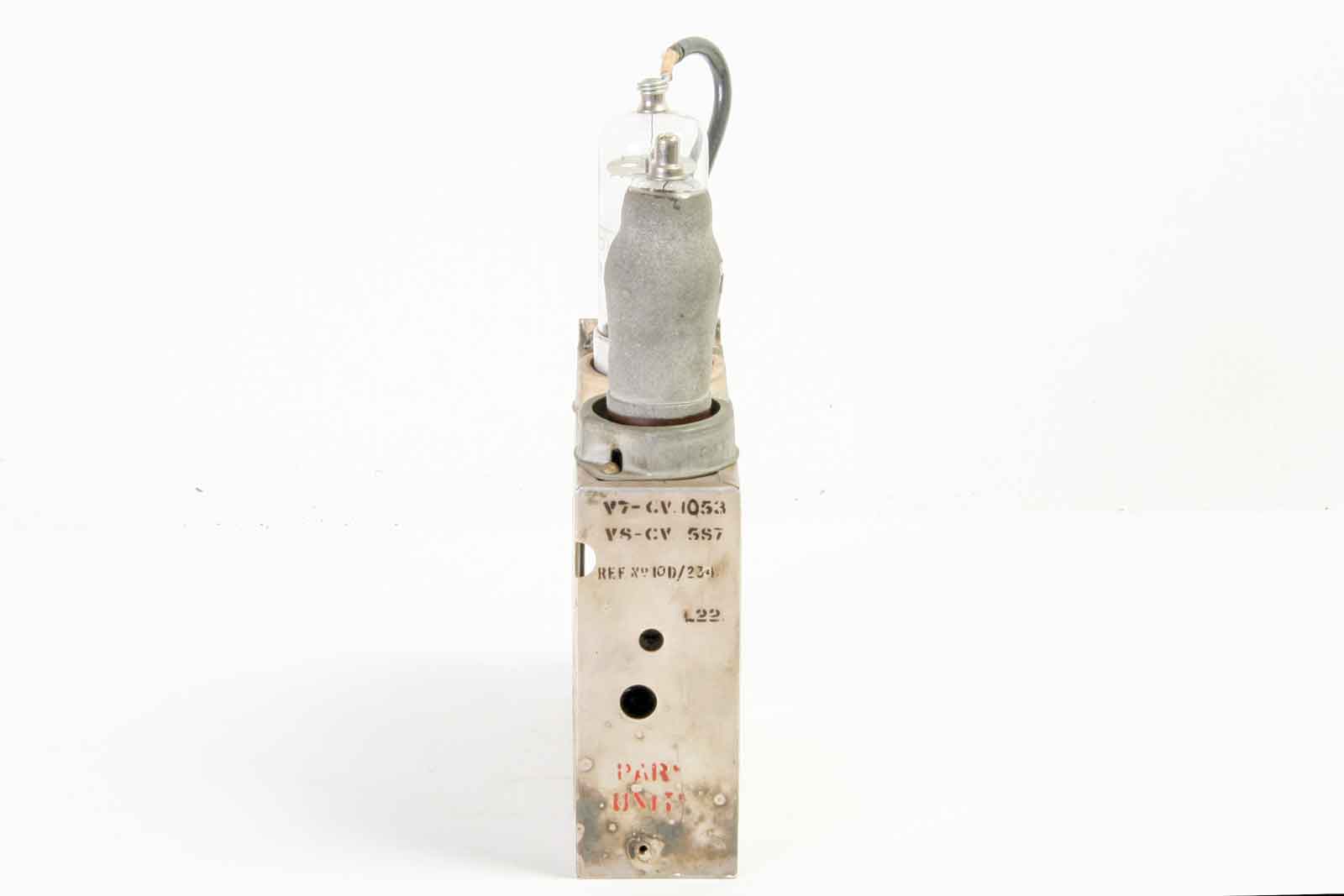

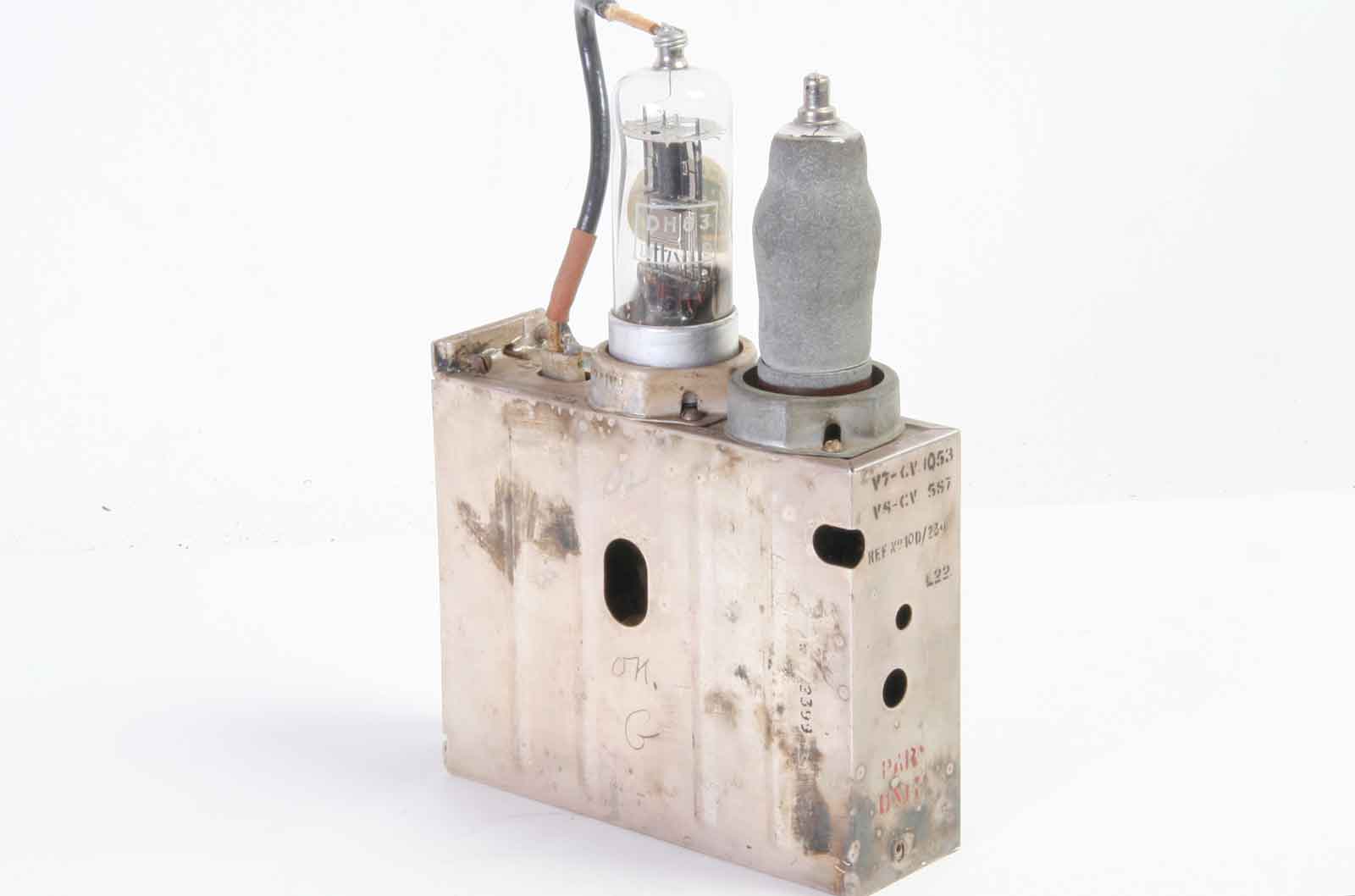

De tweede MF met CV-1053 en CV-587.

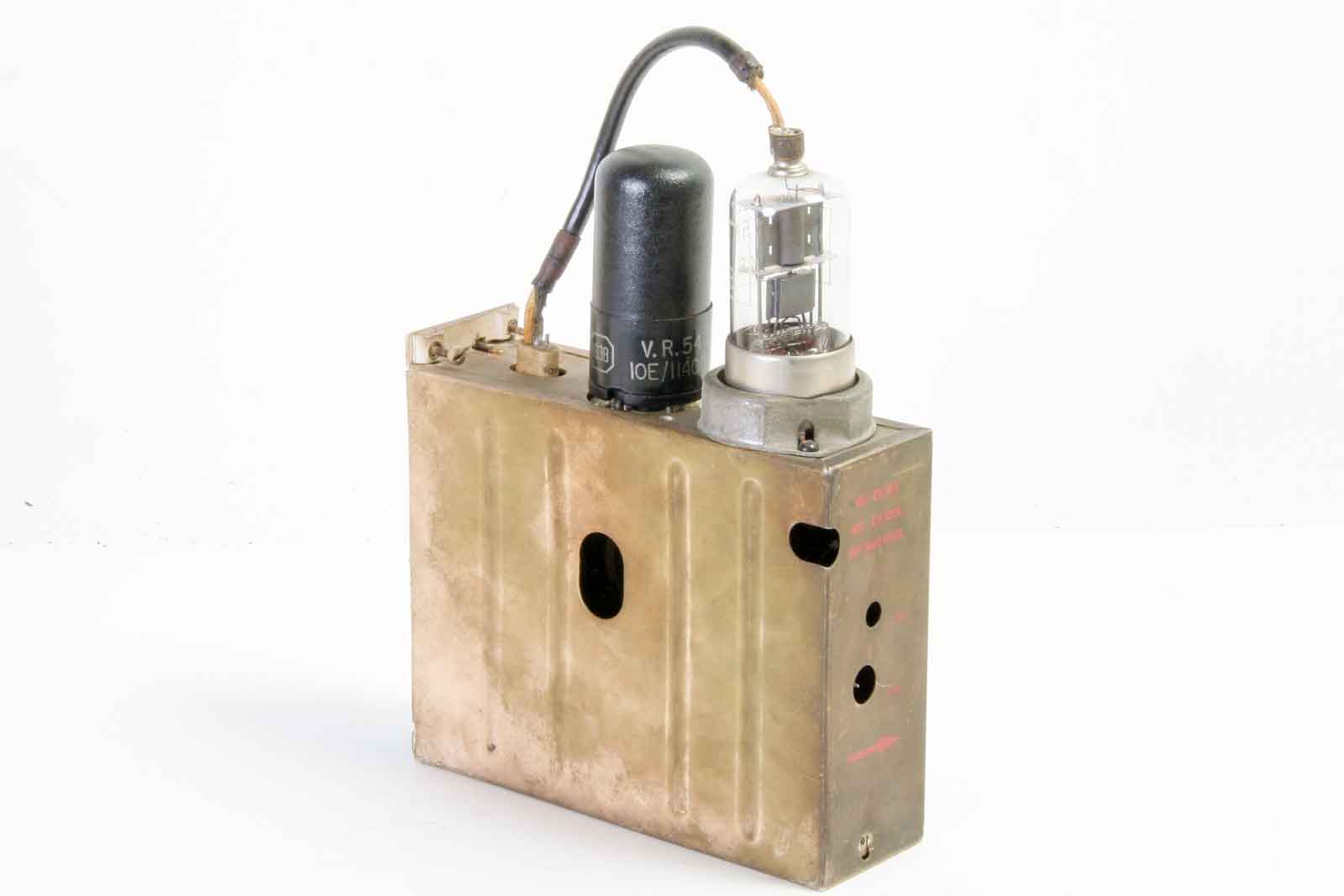

Oscillator unit type 170 (Unit J), BFO en oscillator voor het ijksignaal.

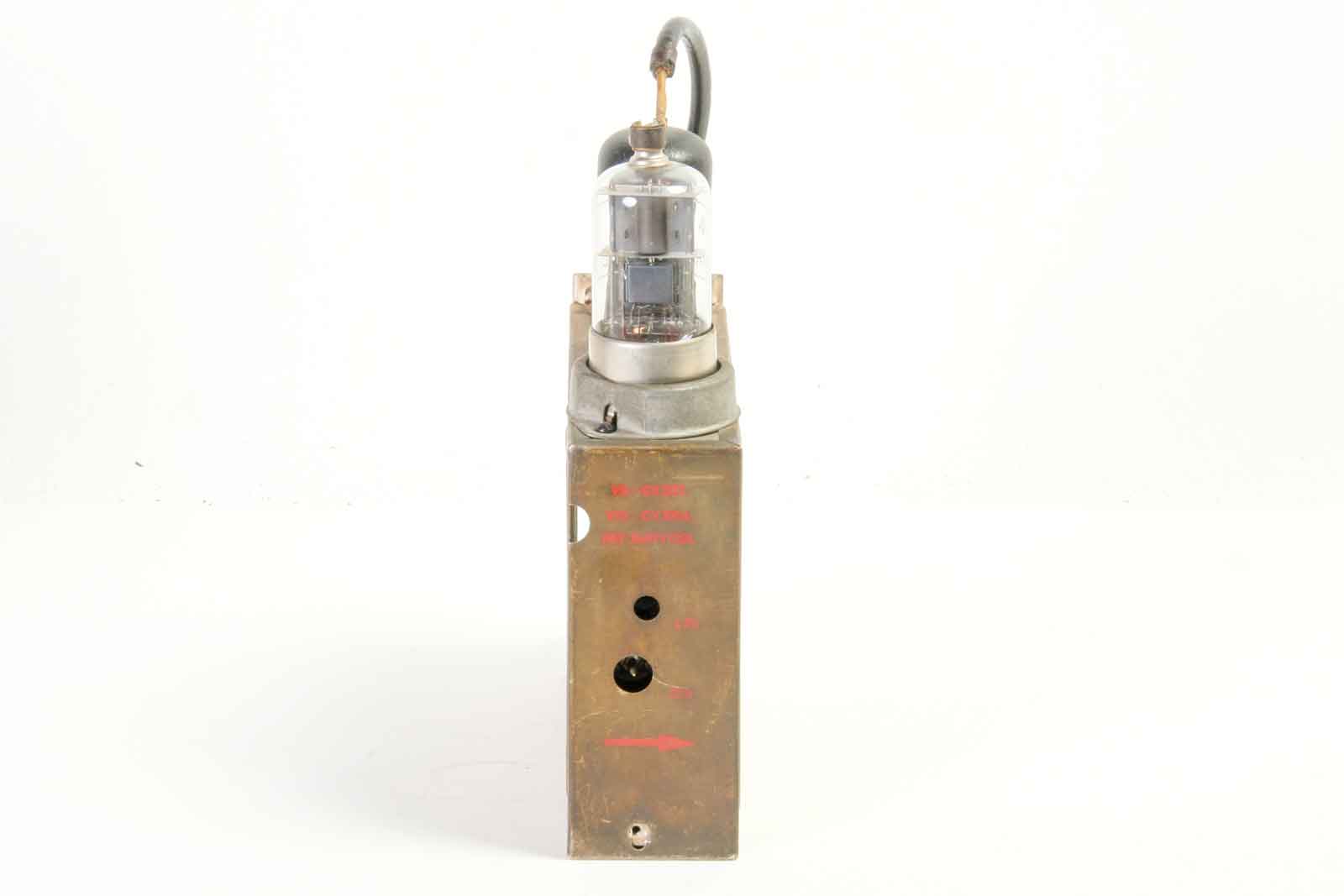

Op unit J staat tevens de detector.

Output unit type 45 (Unit K). De LF-versterker.

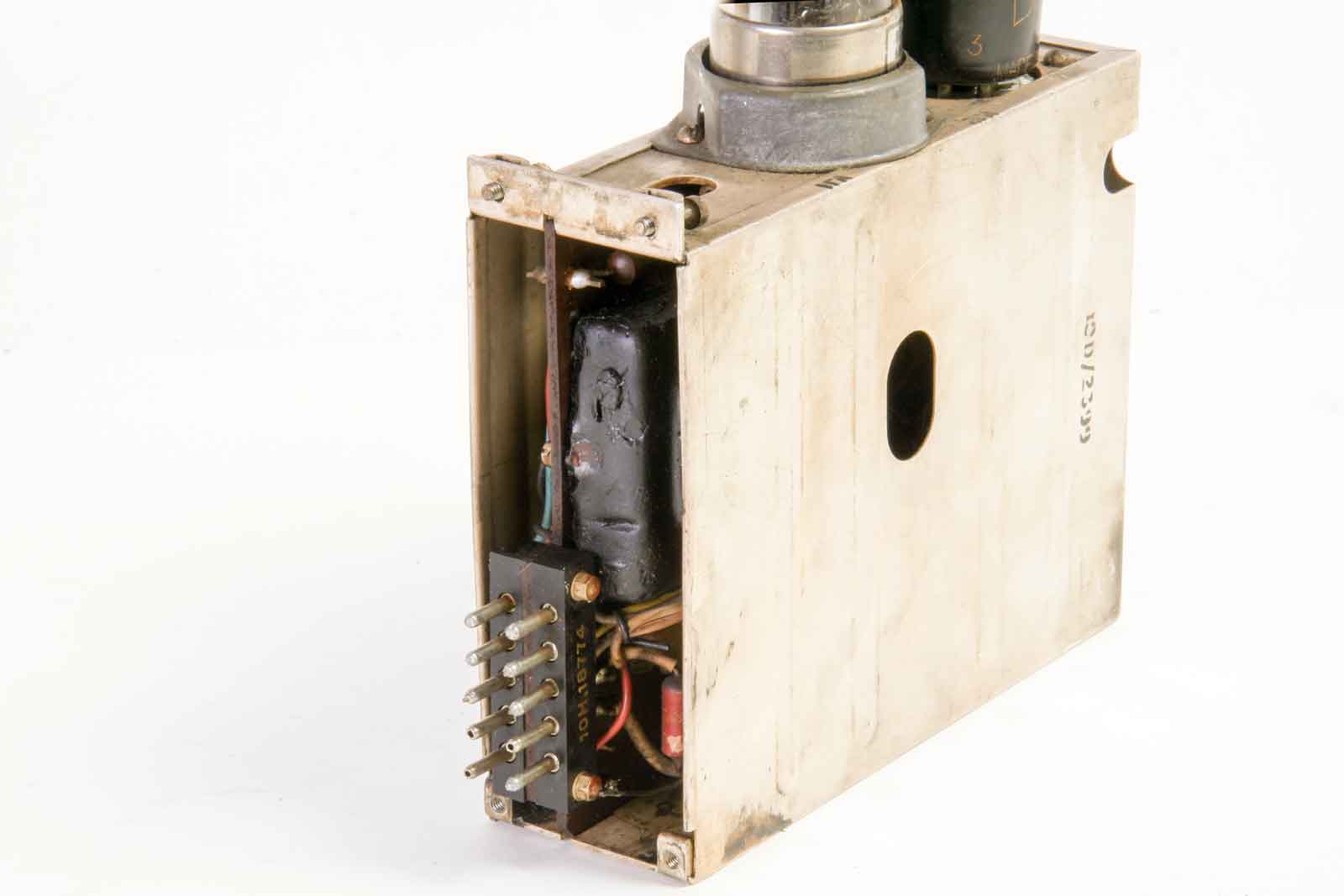

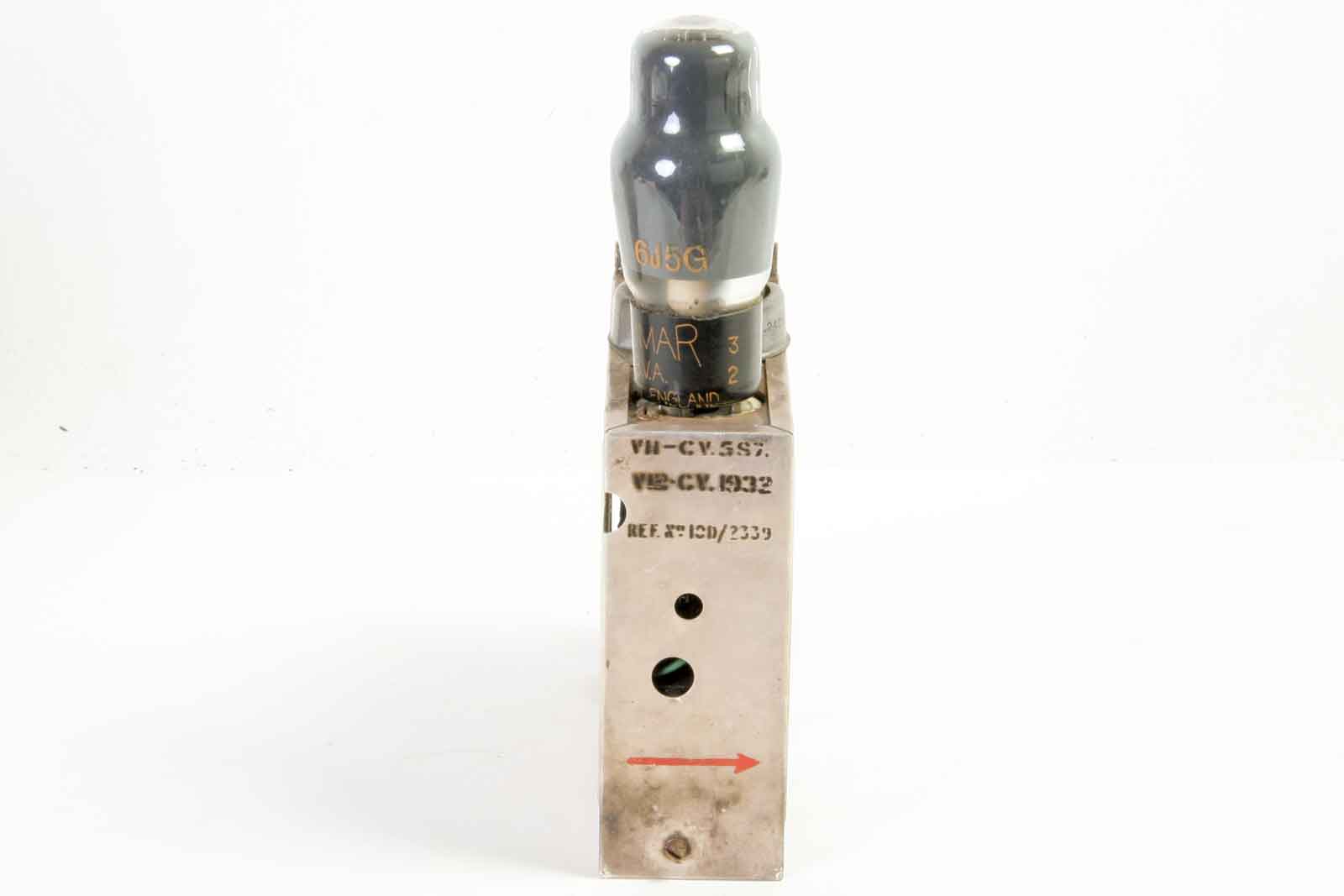

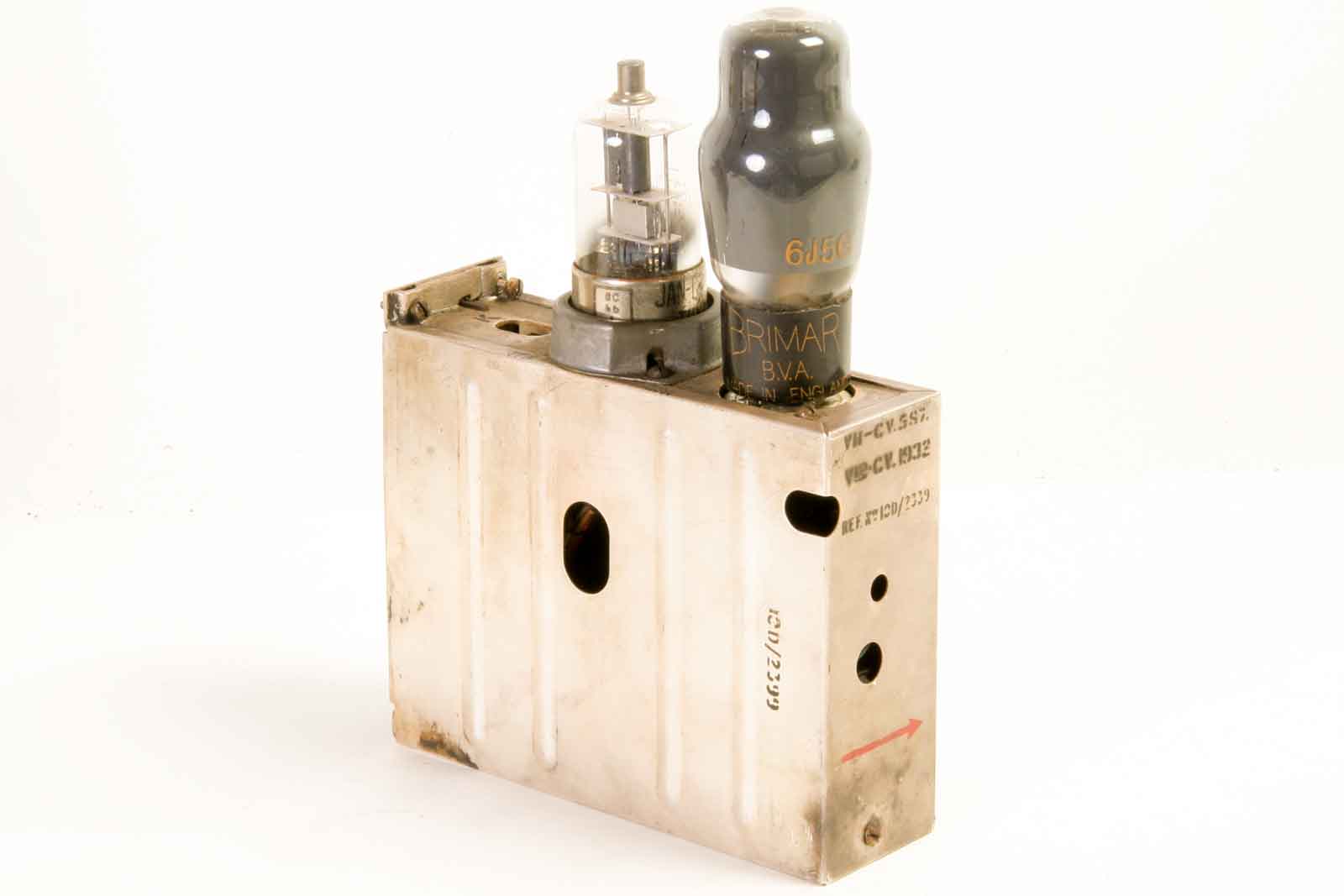

Unit K met een 6J5 als eindbuis, daar overstem je geen voetbalstadion mee, maar voor een hoofdtelefoon is het voldoende.

De 10-polige plug.

En zo wordt het binnenwerk eruit gehaald, je moet het even weten. De schroeven van buisvoeten en afschermblik-houders verwijderen, aan de achterkant een schroef verwijderen. De eventuele draad-connectors verwijderen en dan kan de unit uit zijn behuizing gehaald worden.

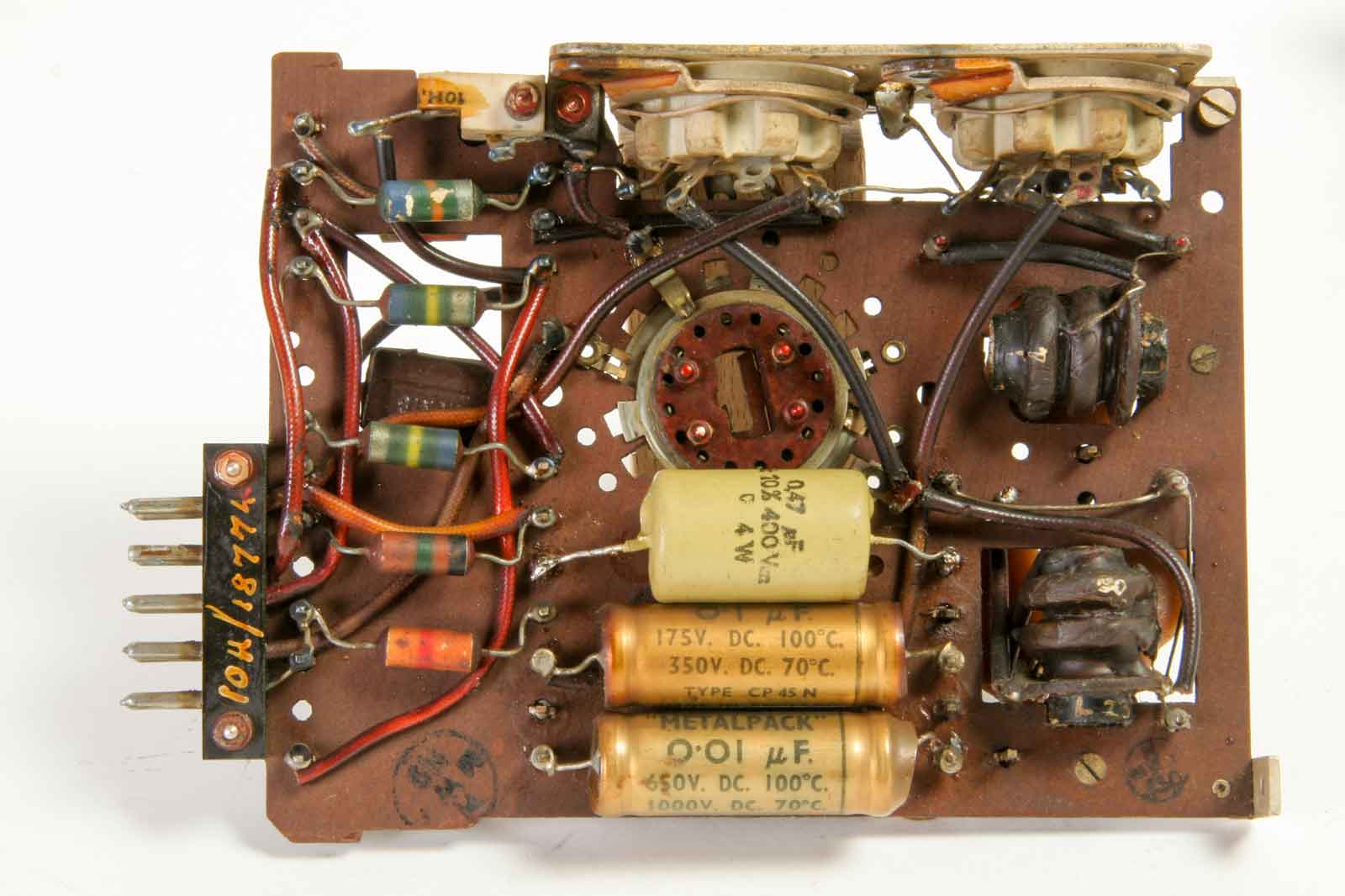

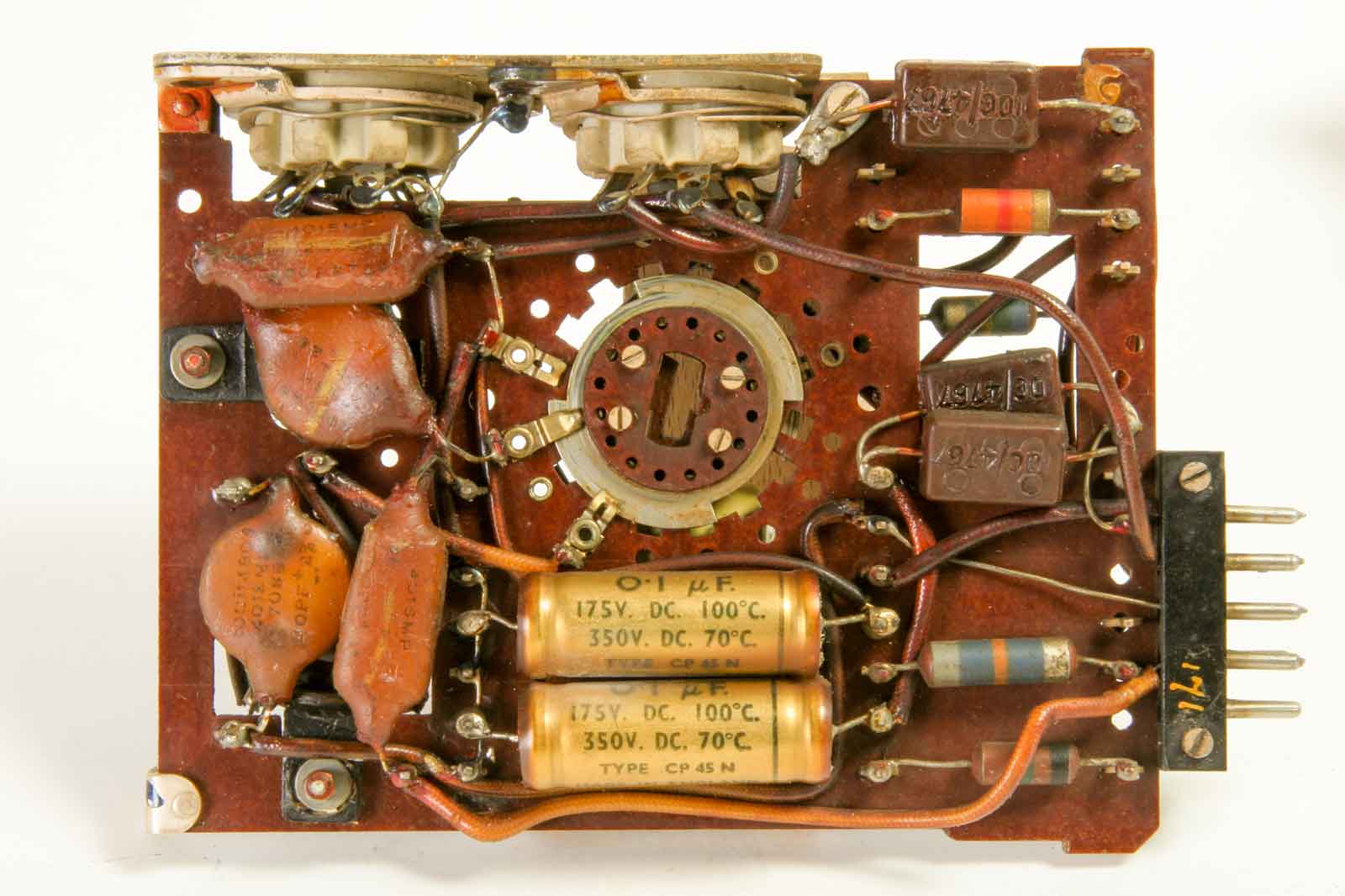

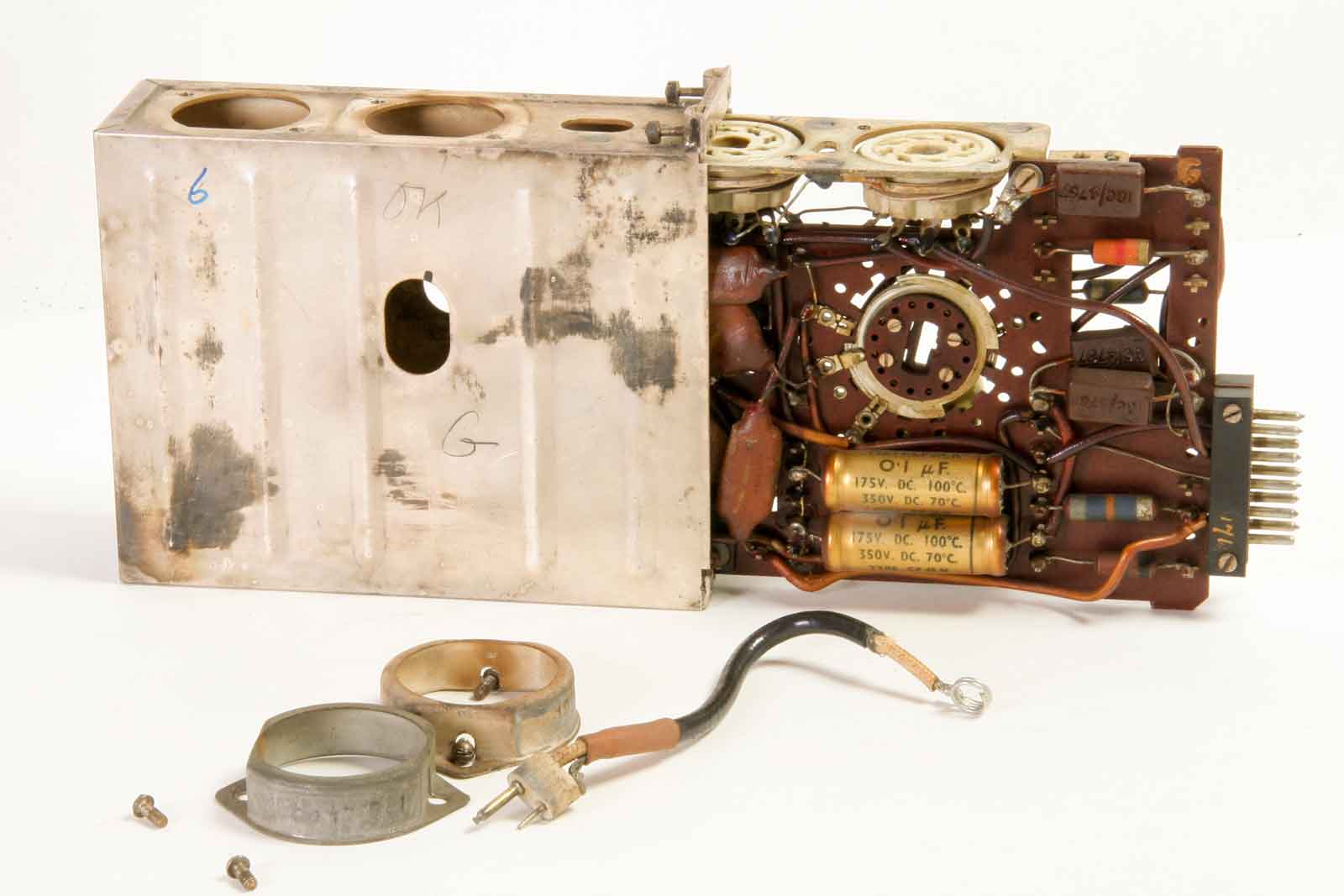

Het binnenwerk van unit K. Het ziet er allemaal heel overzichtelijk uit en de componenten zijn goed bereikbaar. Toch is dit modulaire systeem voor een verzamelaar, die geen reserveunits heeft, een crime om te meten en te repareren.

Dit is de andere kant, met een vervangen condensator.

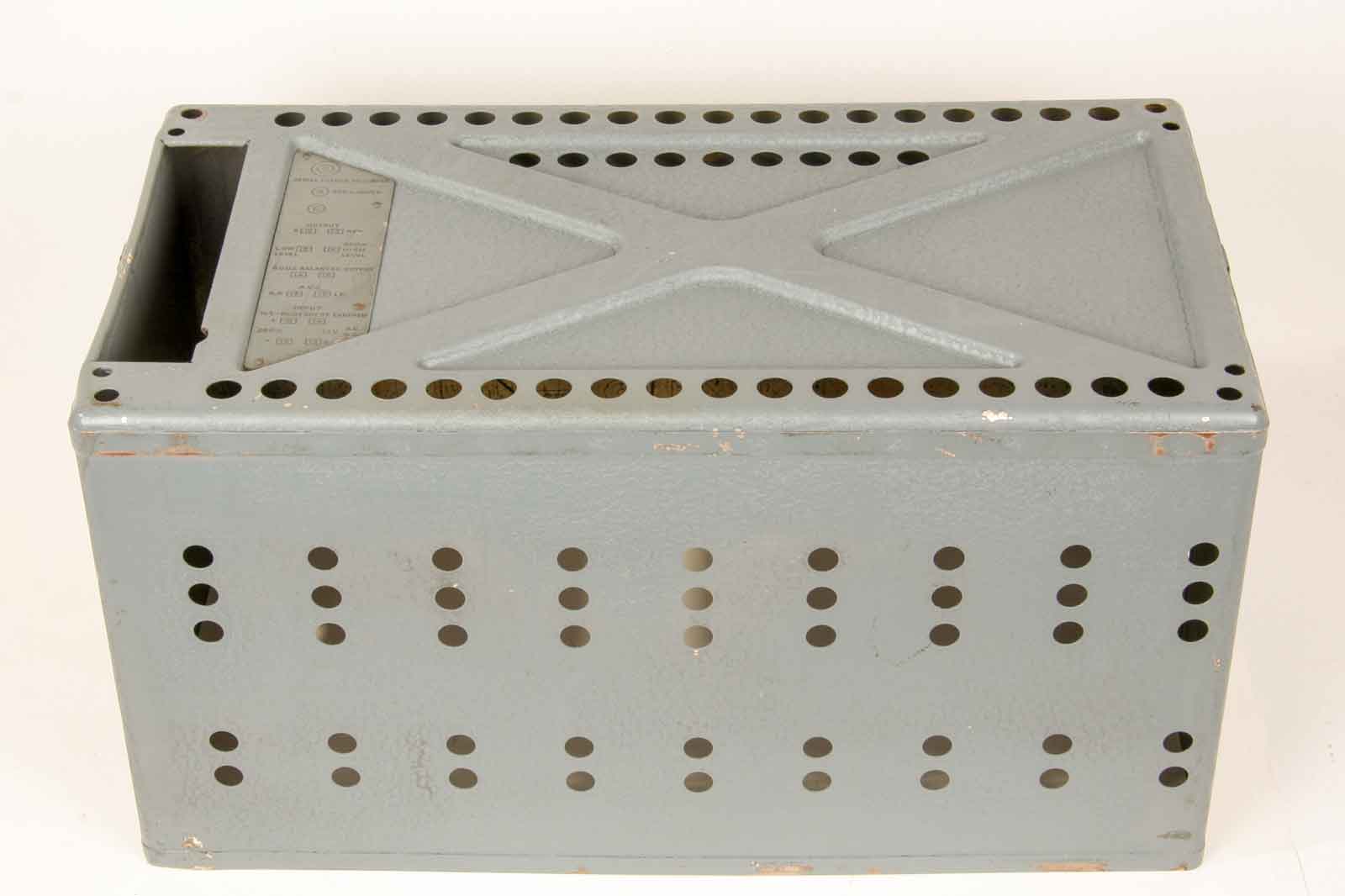

De behuizing, aan het aantal gaten is te zien dat deze kast niet waterdicht is. Het is ook een product voor de Air Force en niet voor de Admiralty.

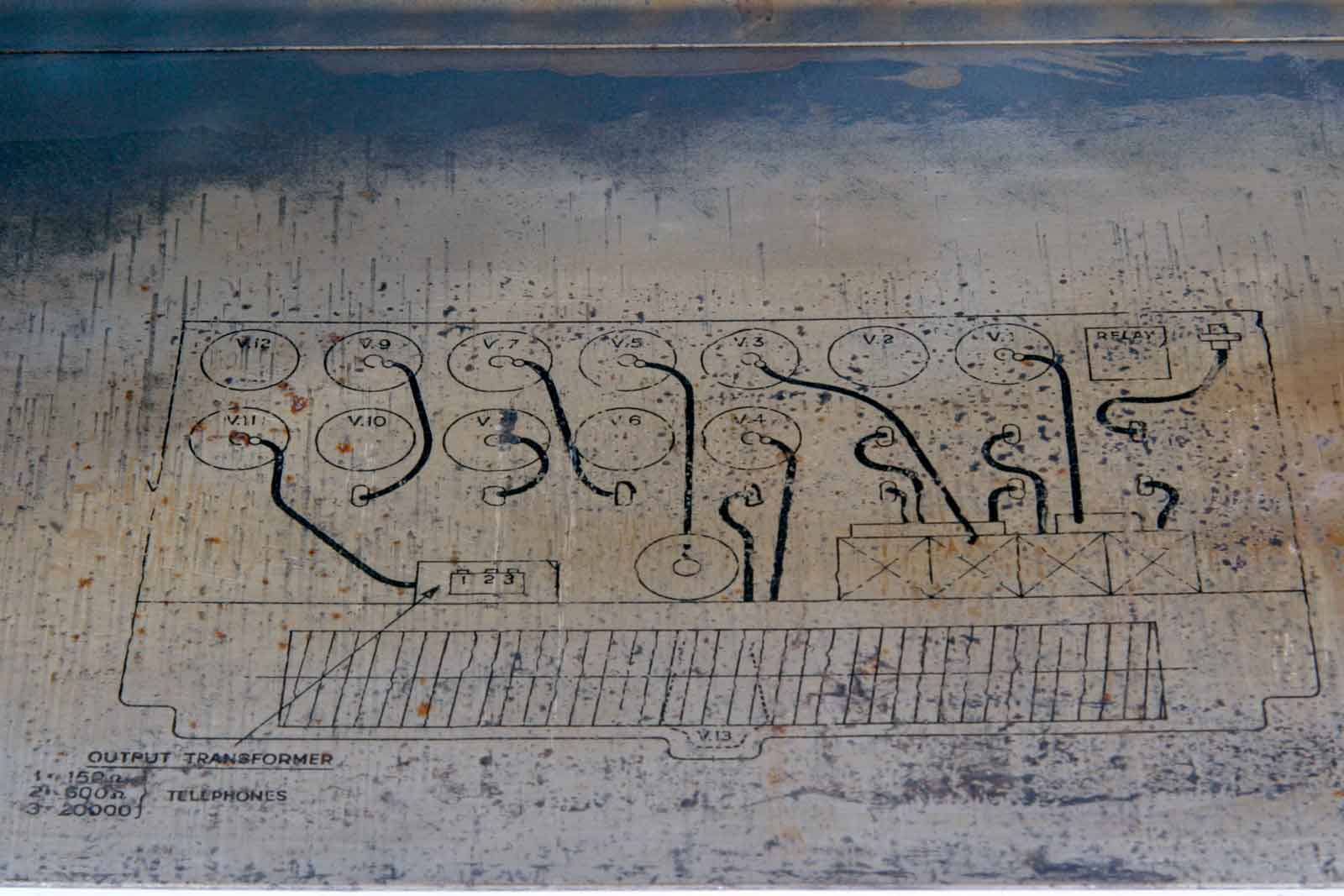

Deze afbeelding bevindt zich binnen in de kast.

Terug

De Power Unit Type 360 B

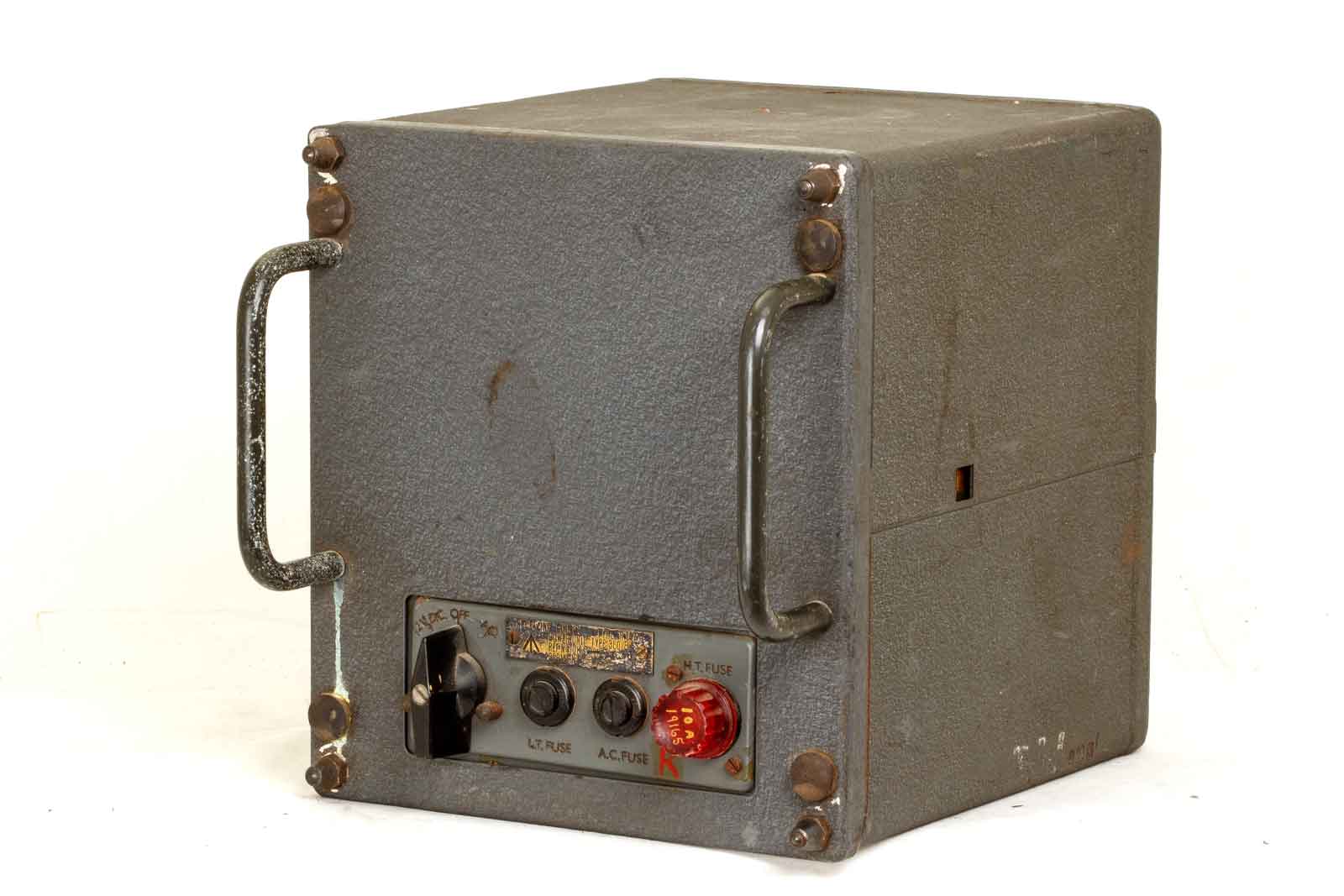

De kubus-vormige kast van de voeding.

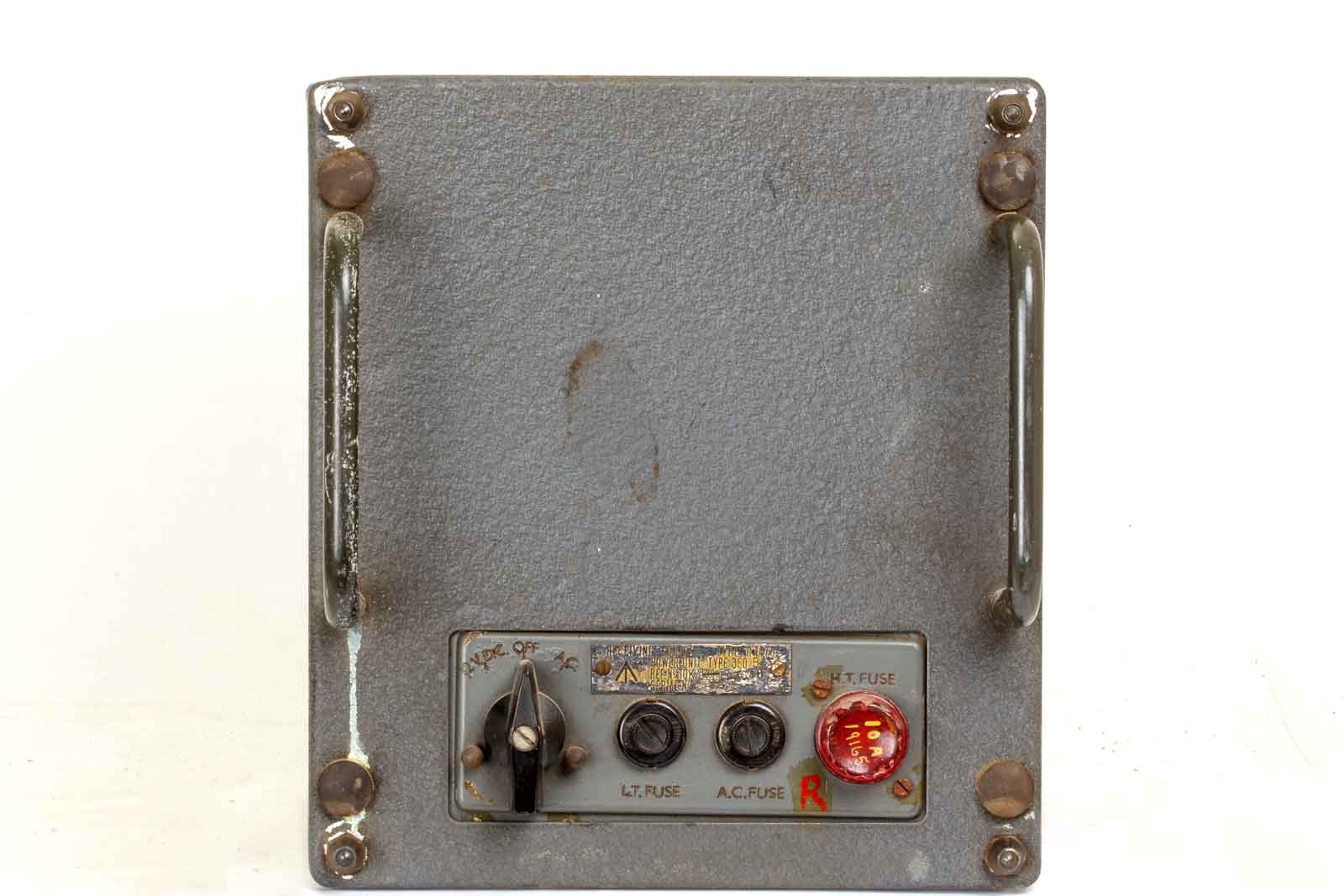

Vooraanzicht. De twee handgrepen zijn wel erg handig gezien het gewicht van de voeding.

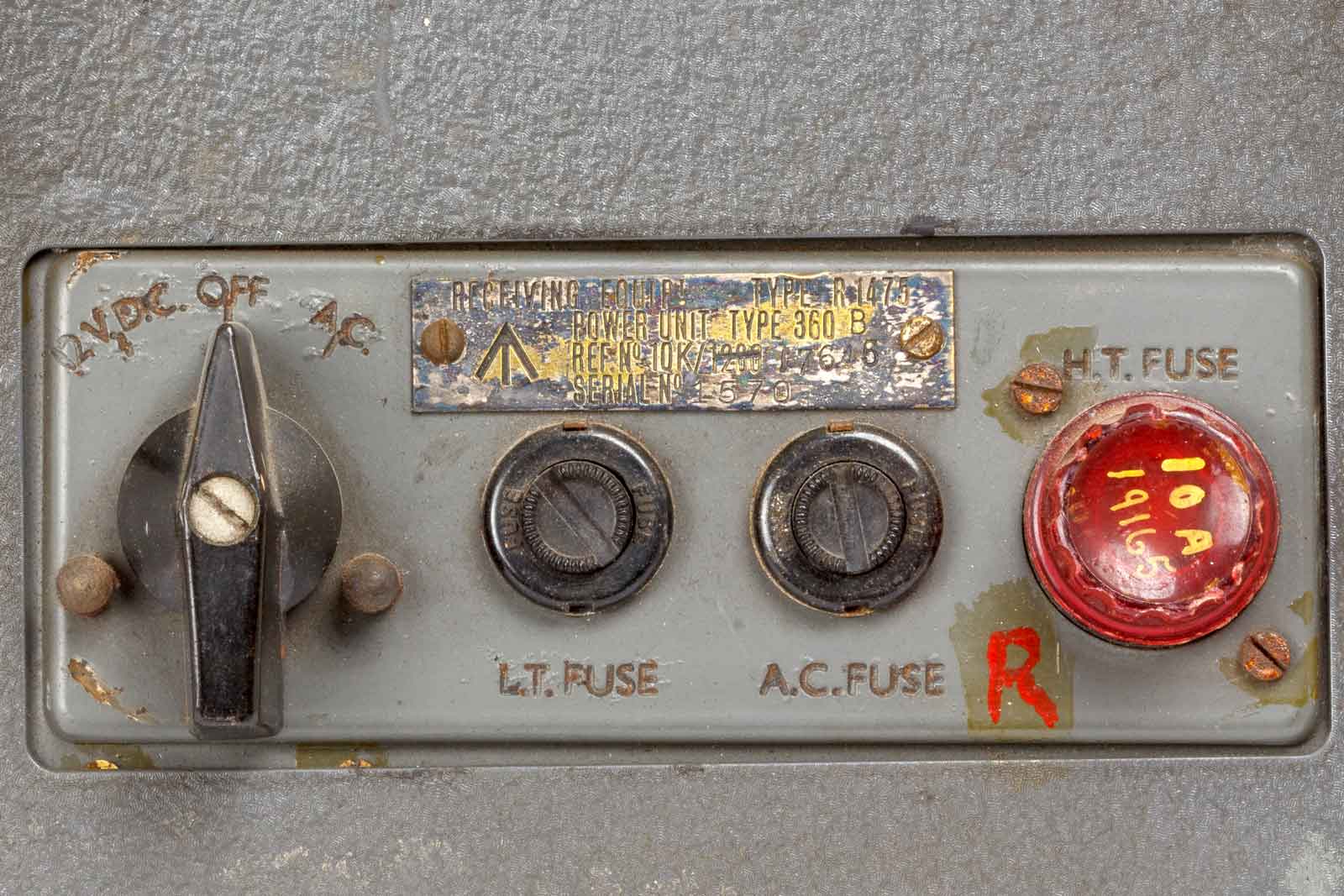

Het bedieningspaneel, links de aan/uitschakelaar met keuze tussen lichtnet of 12 Volt accu. In het midden de laagspanning-zekering ( 20 A) en de wisselspanning-zekering ( 2 A). Dan de lamp, die tevens als zekering ( 0,3 A) dient.

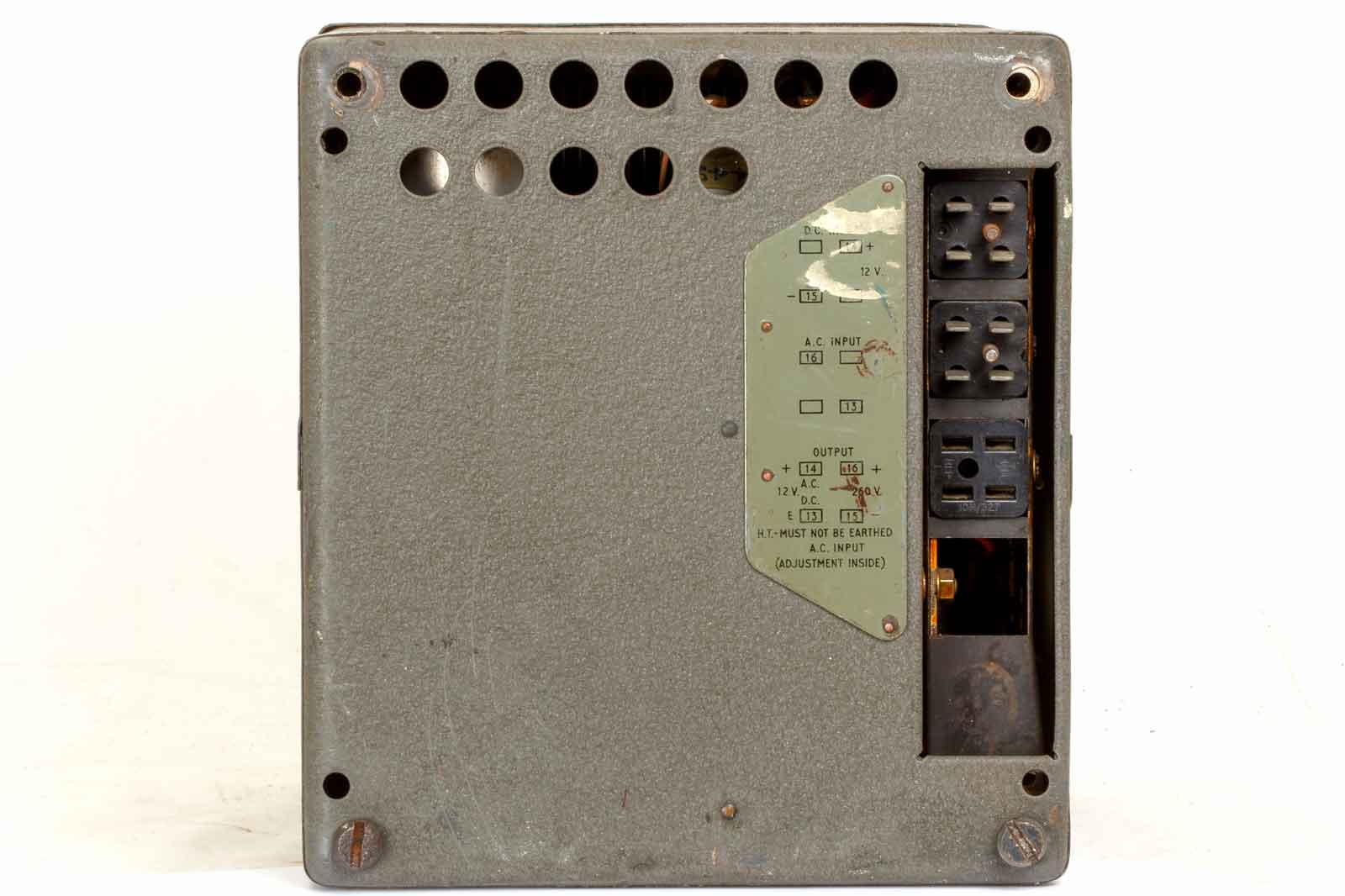

De achterkant met het aansluitblok.

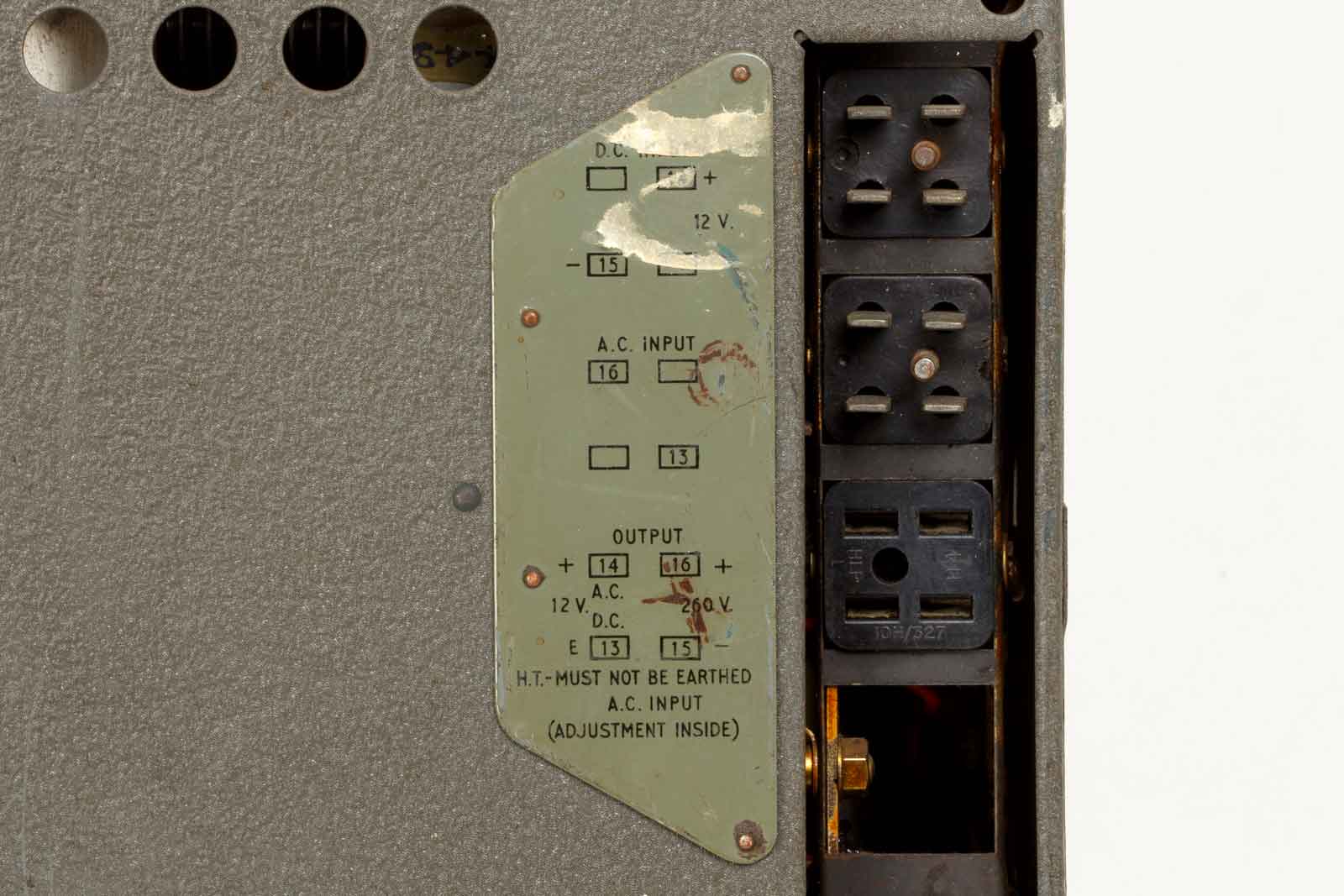

De aansluitgegevens. De 0 van de hoogspanning mag niet aan aarde gelegd worden omdat er via deze verbinding ook de -55 Volt als negatieve voorspanning gegenereerd wordt.

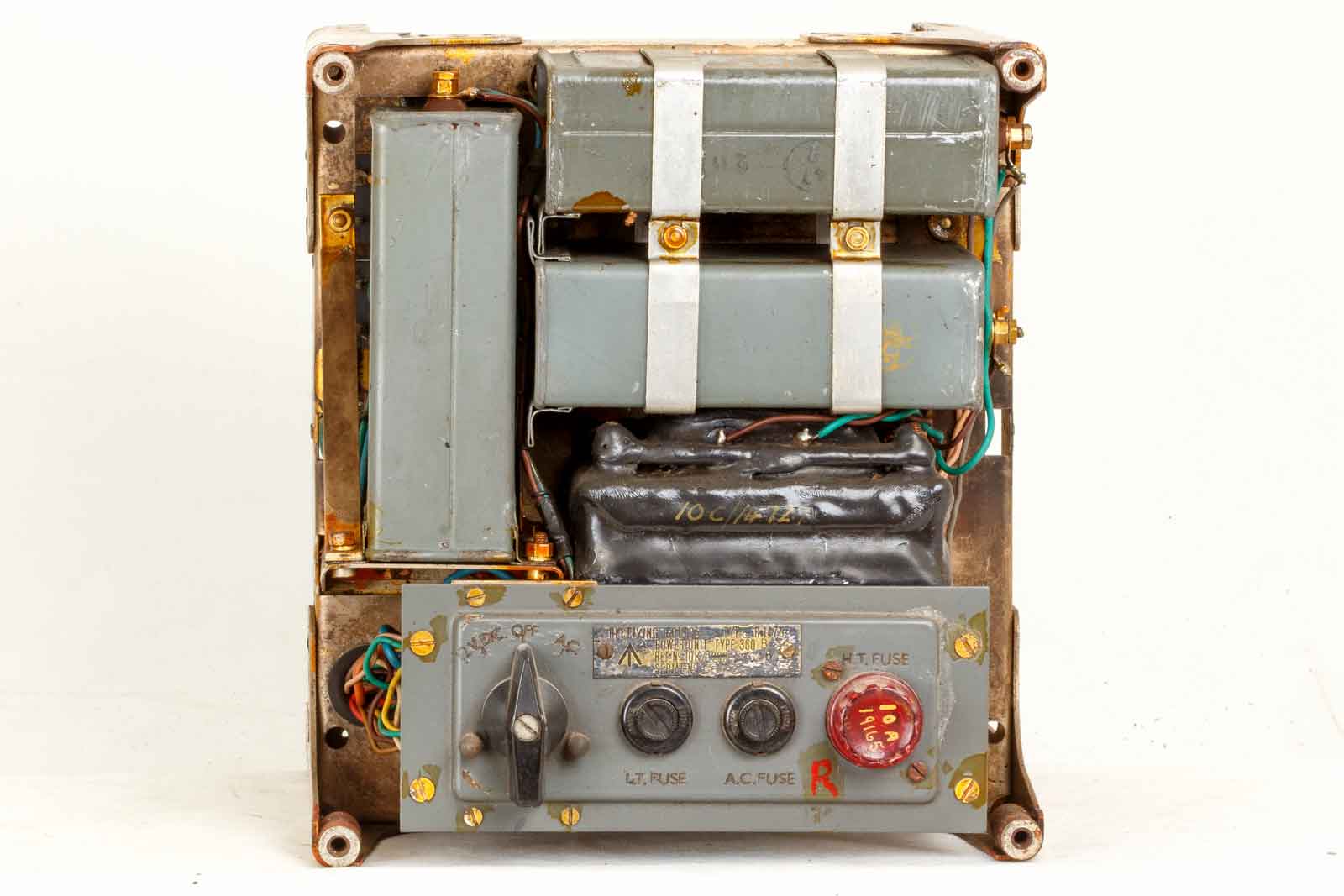

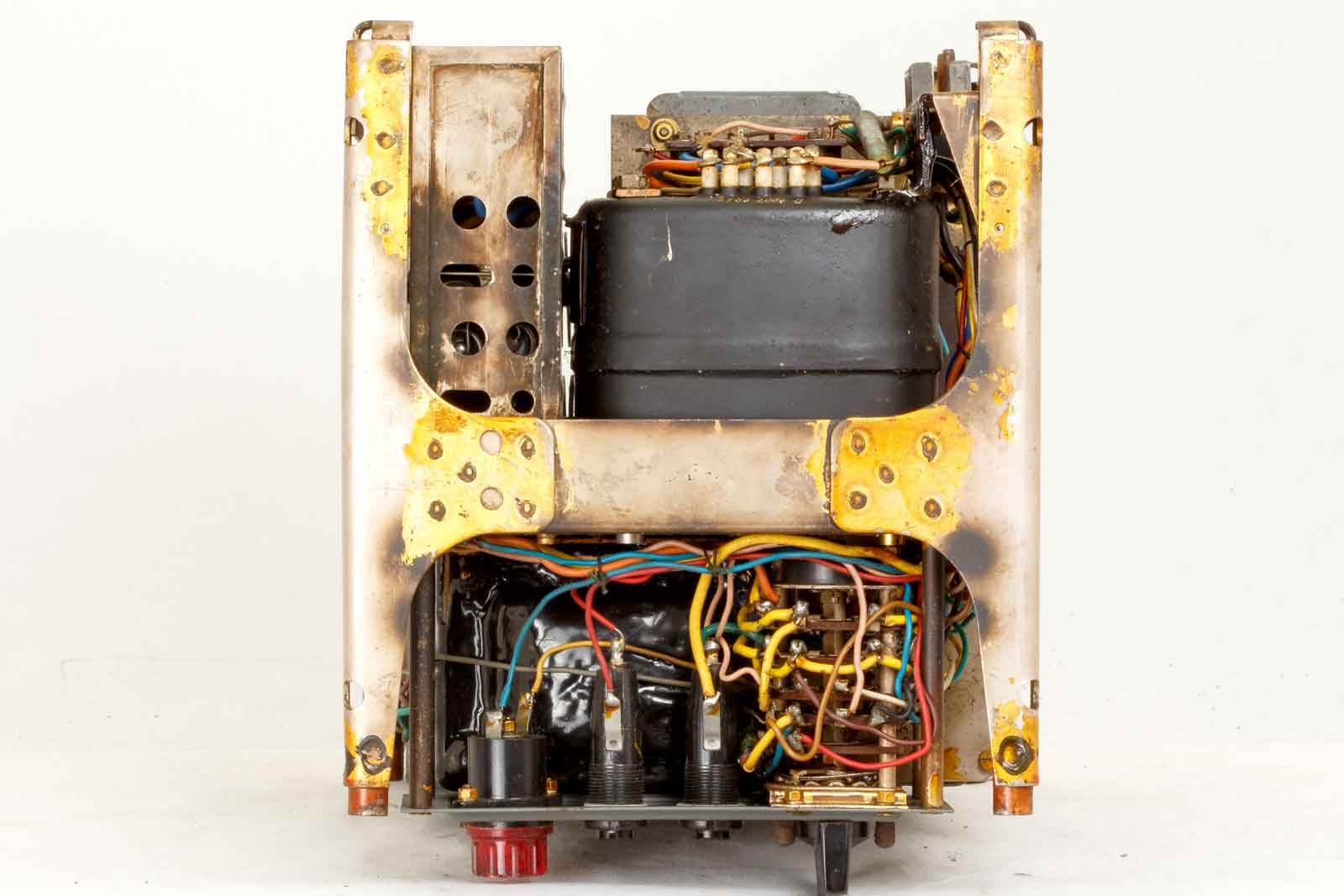

Het apparaat zonder voorfront. Enorme blok-condensatoren.

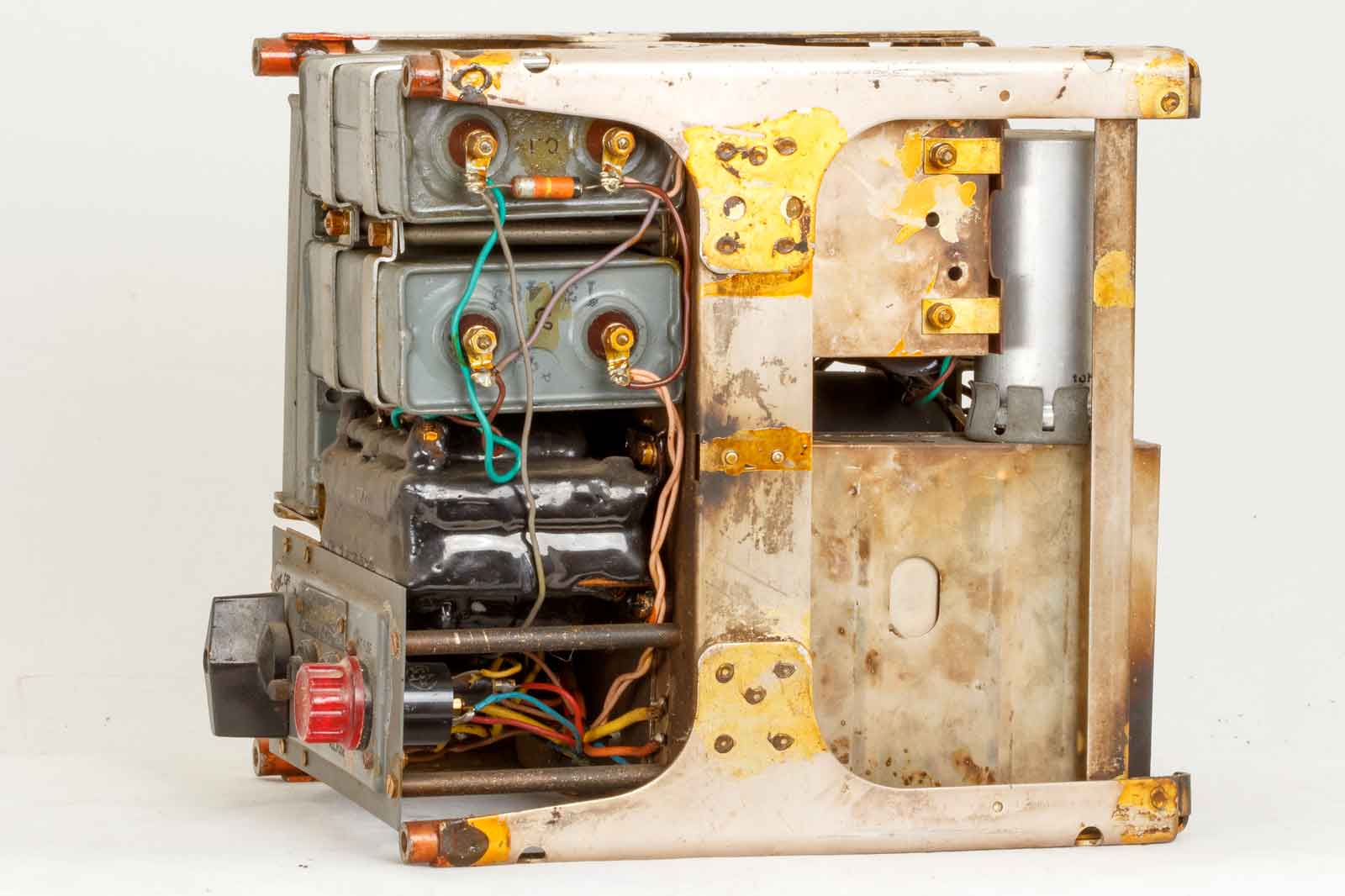

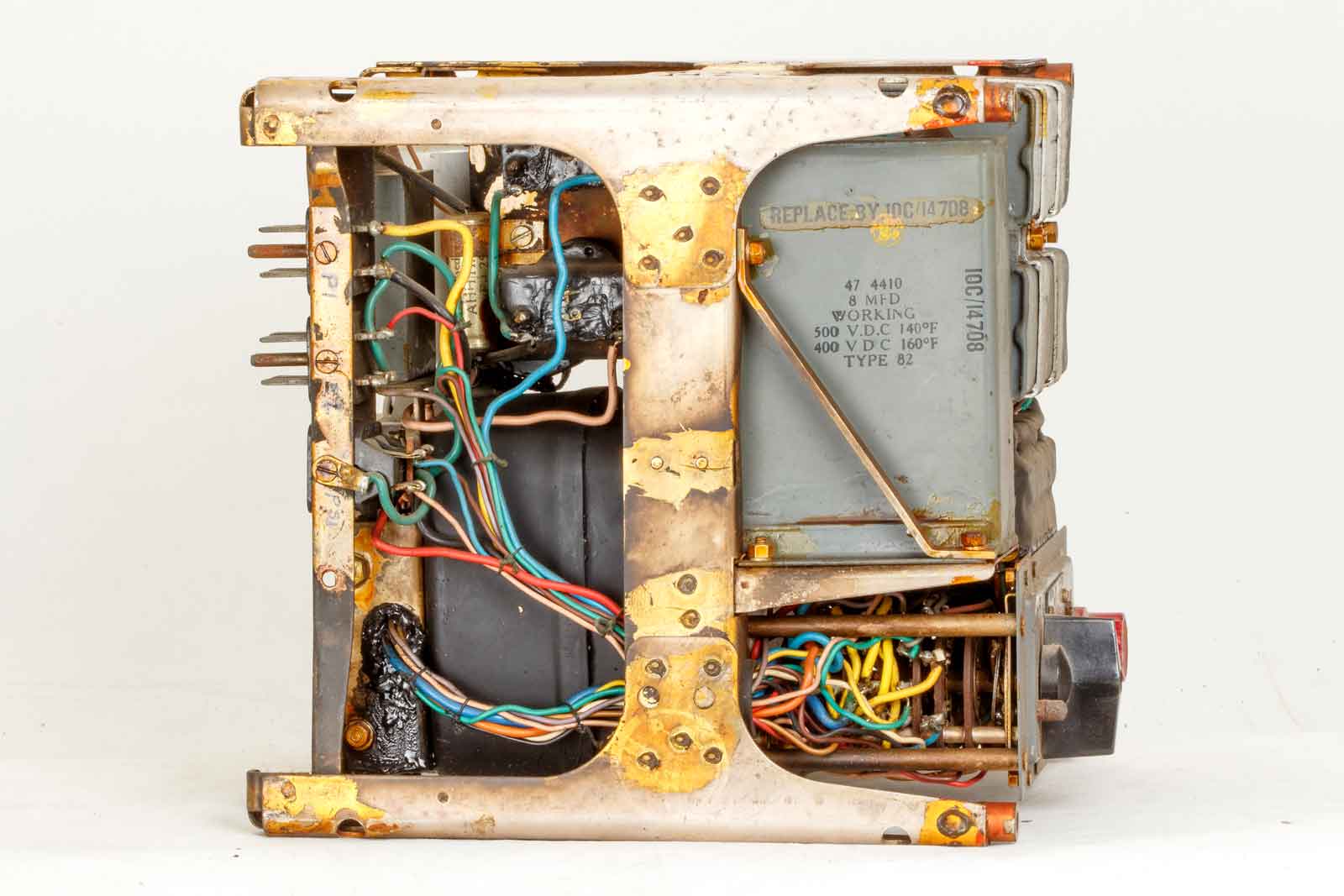

De lijnker zijkant. De blok-C met een capaciteit van 8 muF 400 V.

De rechter kant.

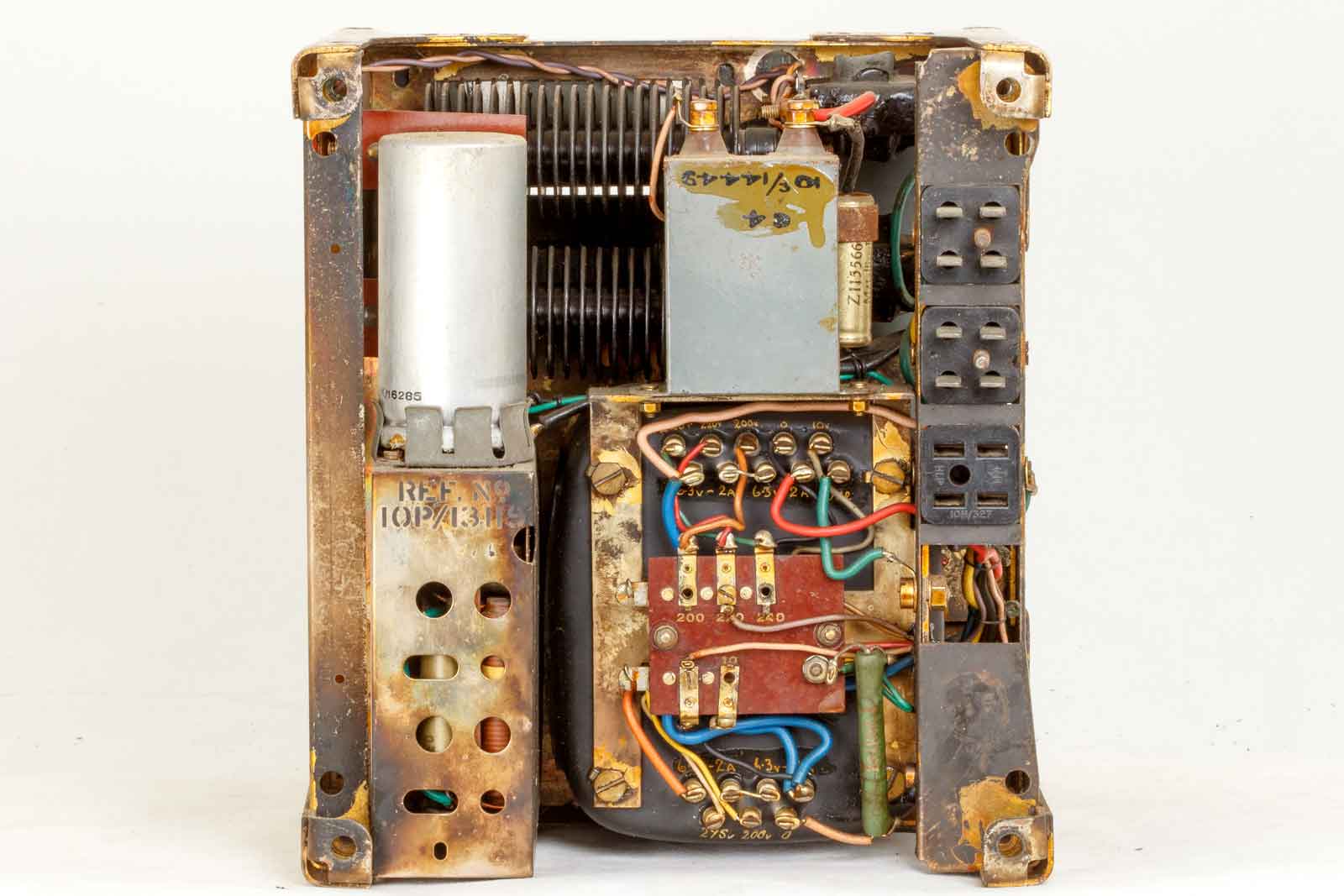

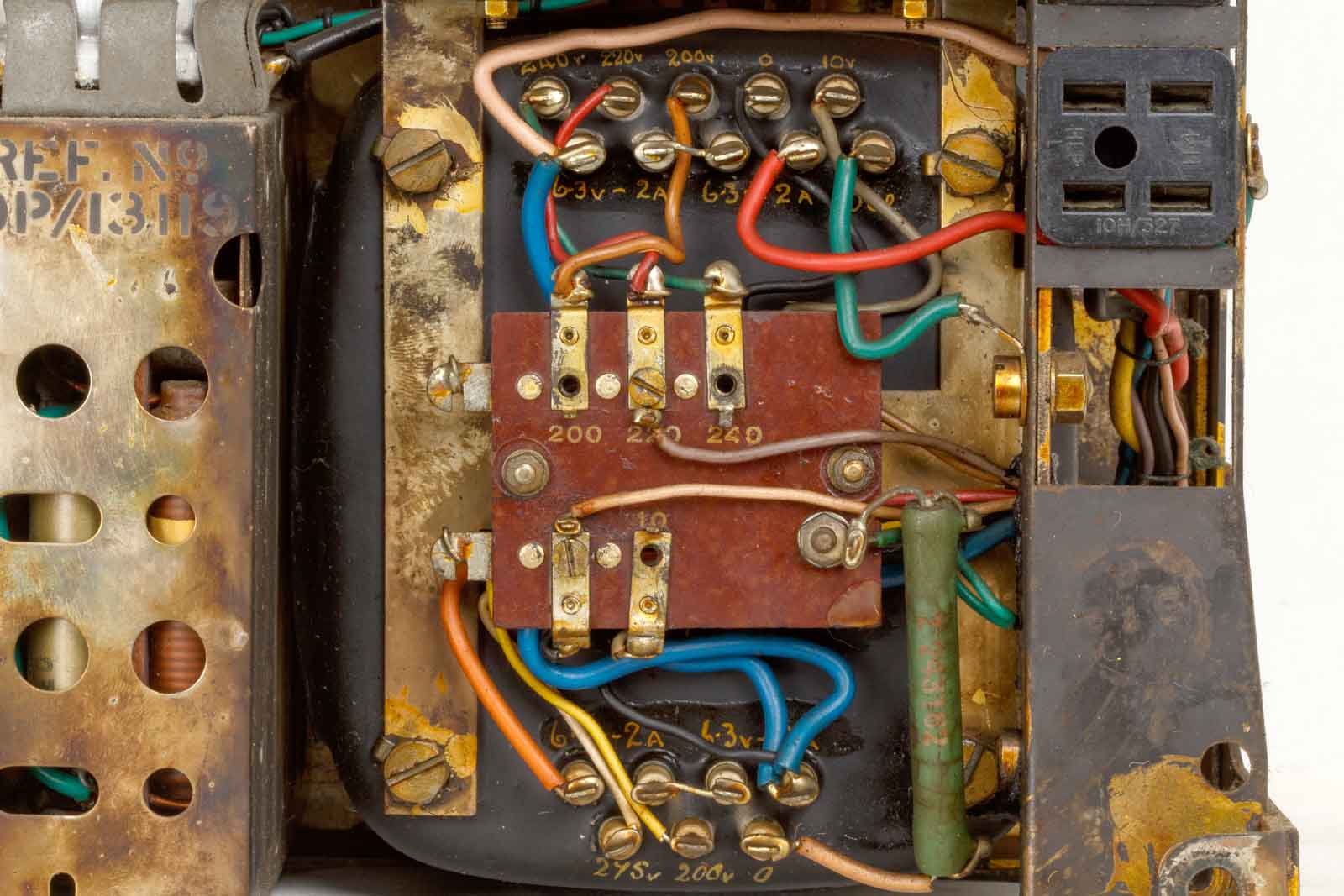

De achterkant met links de triller-omvormer en onder de aansluiting voor net-bedrijf met meerdere spanningskeuze mogelijkheden.

Nogmaals de mogelijke netspannings-varianten.

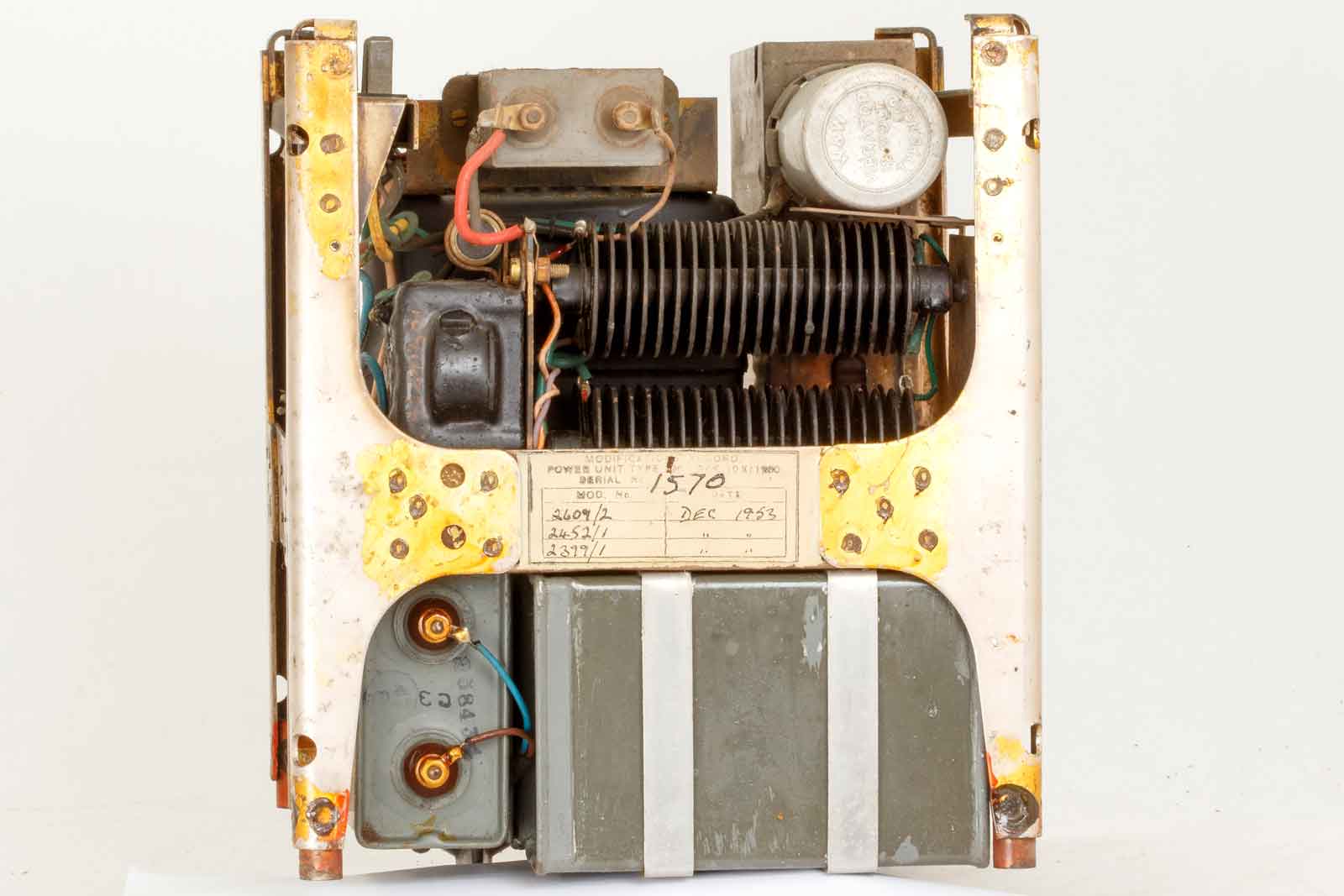

De bovenkant met de selenium gelijkrichters.

De onderkant met zicht op de enorme transformator, degelijk spul.......

Het schema is te vinden in de pdf, hier onder.

Terug

Voor de fijnproevers, hierbij de pdf van de A.P.2883G Receiving Equipment Type R.1475 and Variants.
