Plessey PTR161 VHF Transmitter-Receiver

Deze set heeft tijden op de UFO-pagina gestaan van onge-identificeerde objecten. Dankzij Chris Horswell uit Wenen, die mij de beschrijving van dit toestel stuurde ( Thanks Chris, for your very important contribution!!!) gaat hij daar nu verdwijnen. De transceiver heeft dienst gedaan in kleine vliegtuigen, vooral lesvliegtuigen van de RAF, maar ook van de Nederlandse, Belgische, Pakistaanse en Portugese luchtmacht. De set is gemaakt door de firma Plessey Company in 1960/61 en bestrijkt het frequentiegebied 116 -- 132 MHz. Het bereik op 3000 feet(914m) bedraagt ca. 50 mijlen(80 km).

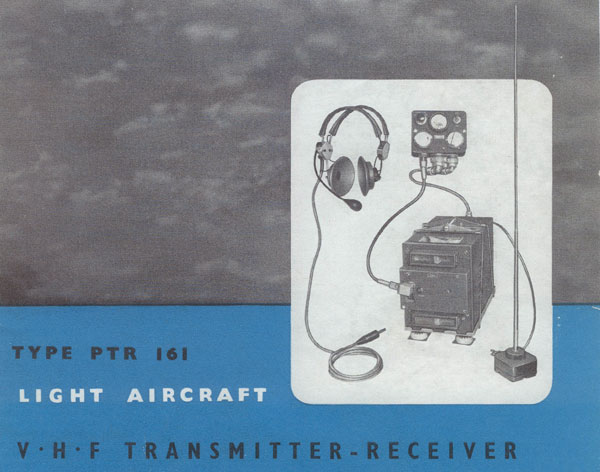

Het voorblad van de beschrijving.

De Plessey Company, die niet meer bestaat en volgens Chris nog in handen is geweest van Siemens en daarna van BAE(?).

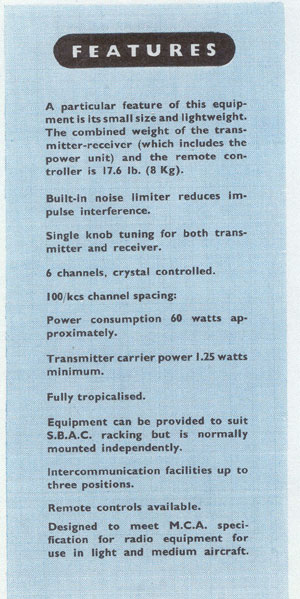

De "Features", geen High Power dus...

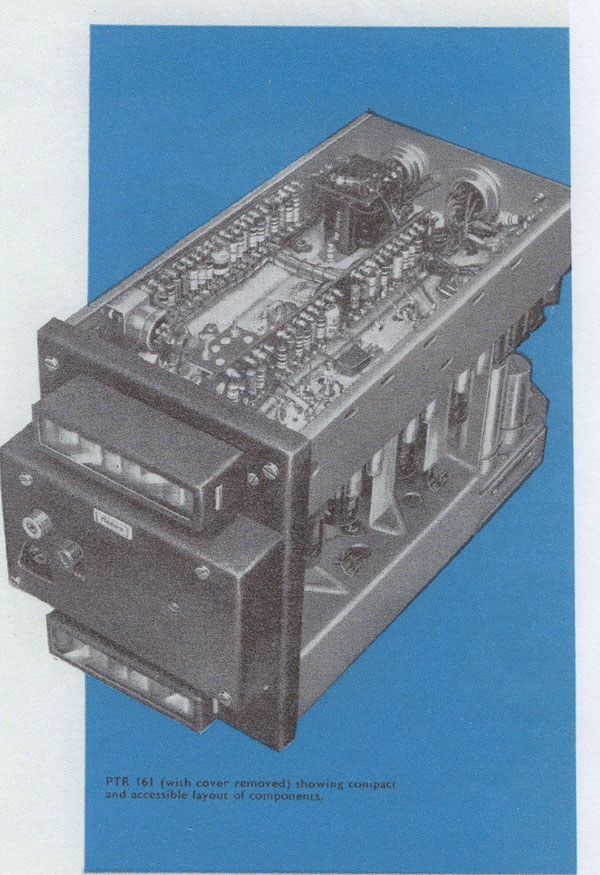

Zo ziet hij er zonder beplating uit, dit is niet de remote-versie zoals ik hem heb.

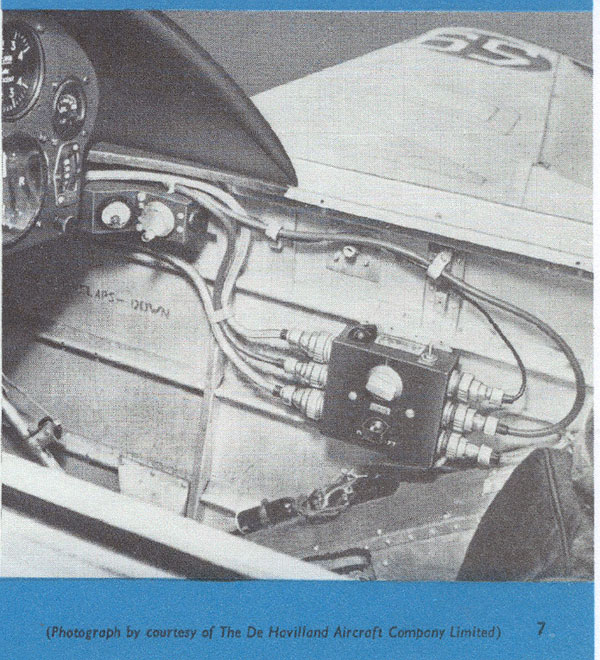

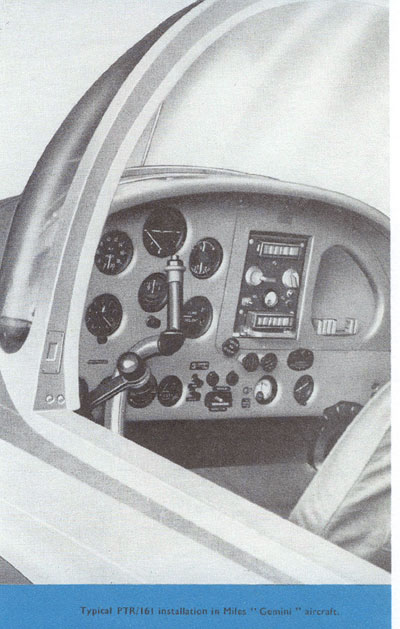

Zo werd hij in de cockpit gebouwd.

Dit is het bedieningskastje van een remote-versie Voor de kenners onder ons, wat hangt daar onder het kastje, jawel, de droplead van de RAF met de dikke telefoonplug, die ook gebruikt werd in Lancasters. Zo zie je maar weer.

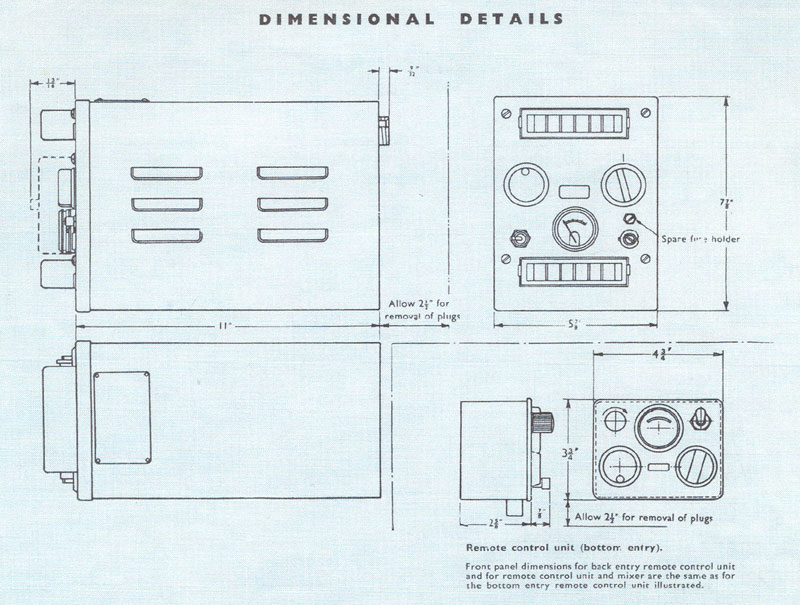

Als je hem nog ergens in wil bouwen, hierbij de gegevens.

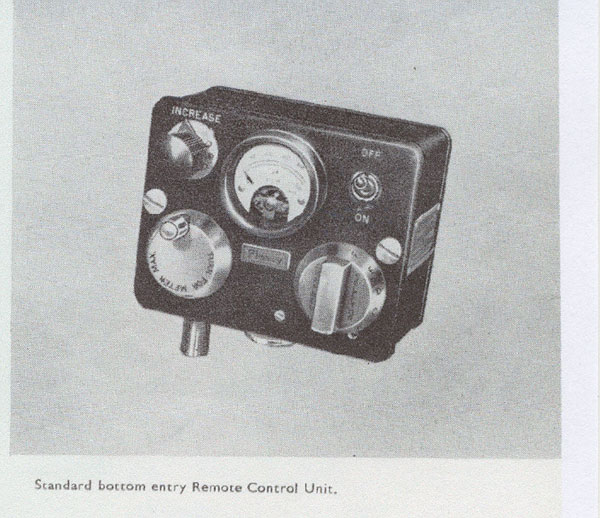

Dit is een remote control unit.

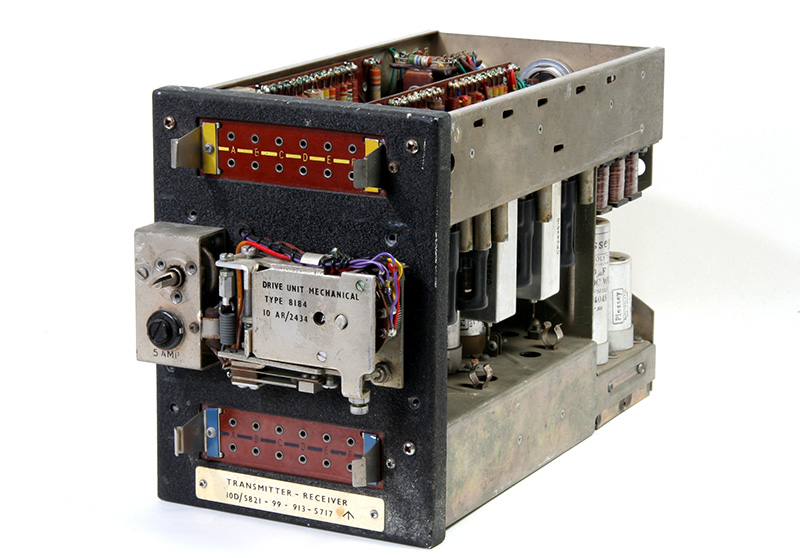

PTR-161 zonder kast. Die ontbreekt dus ook.

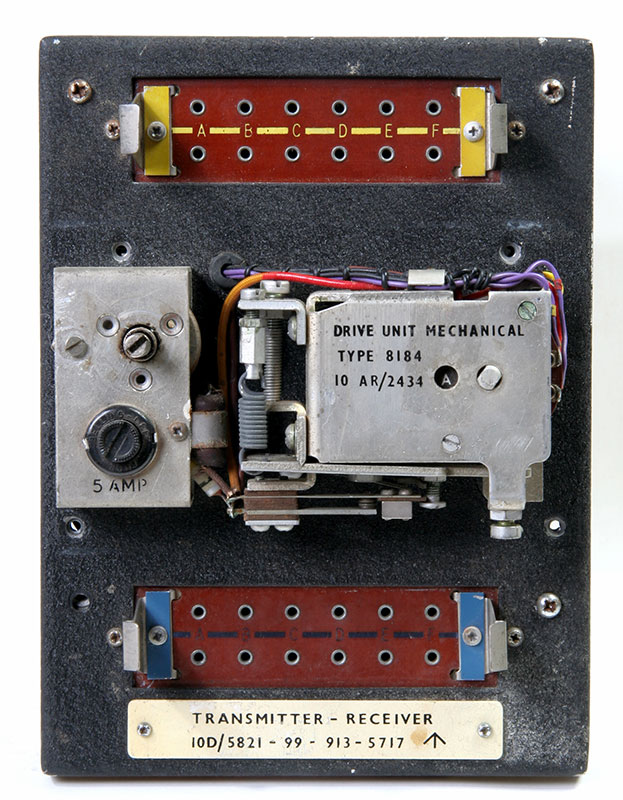

En zo ziet dat er allemaal in het echt uit, de voorkant.

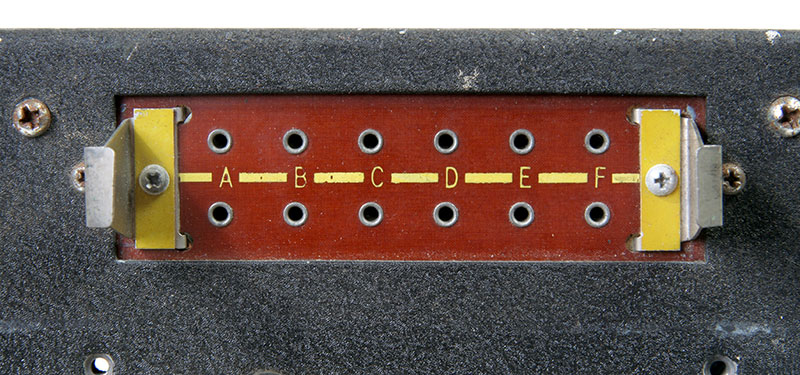

Met Air Ministry nummer en een Arrow. De entrees voor de kristallen zijn voor de zender.

De andere kristallen voor de ontvanger.

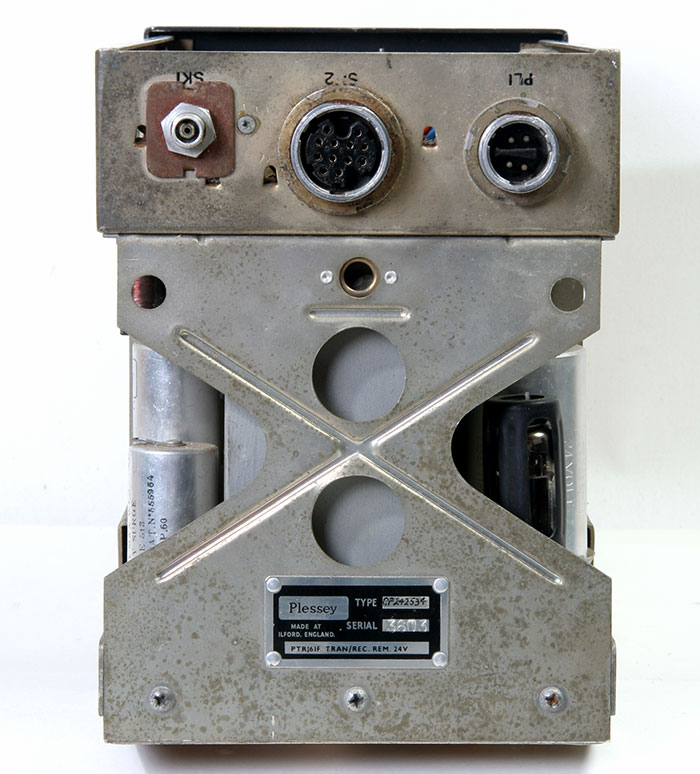

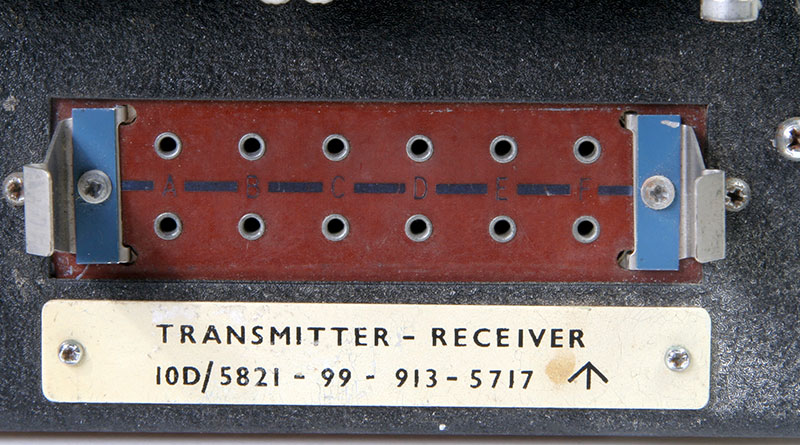

De achterkant met type-plaatje.

Hier wat beter te zien en inderdaad een PTR161 F, remote 24 Volt, maar de "1" van 161 is handmatig toegevoegd. Is dit een upgrademodel van
PTR61 naar PTR161??

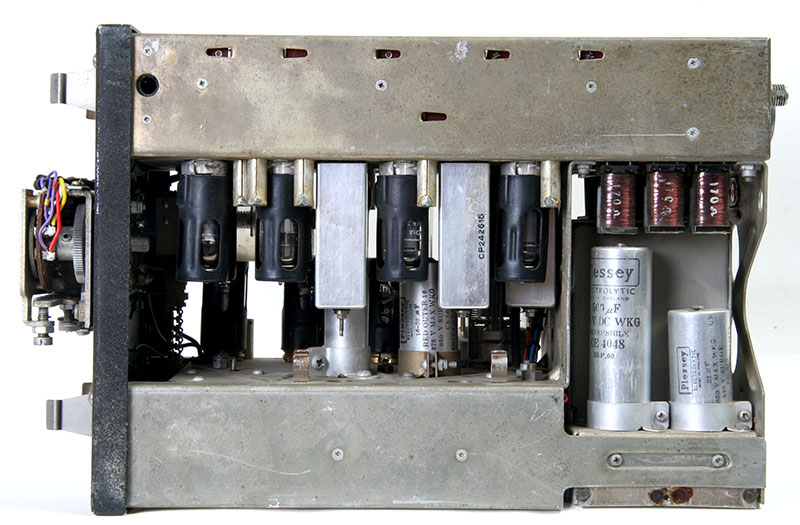

De ontvangerzijde.

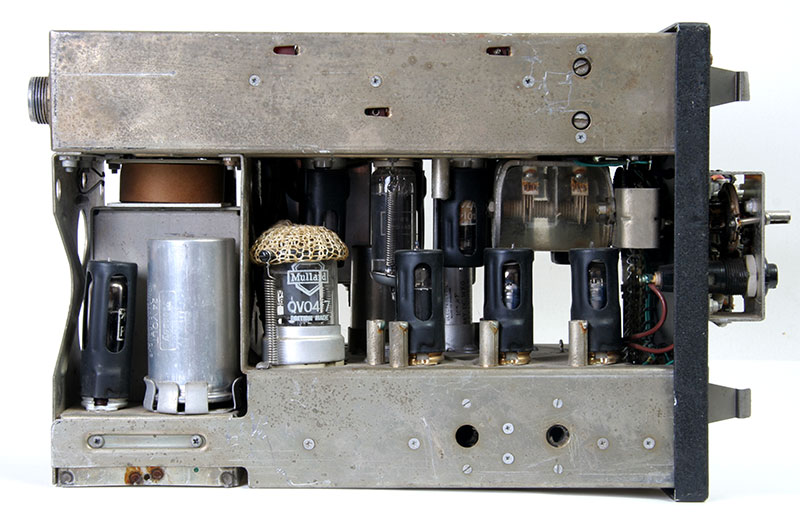

De zenderzijde.

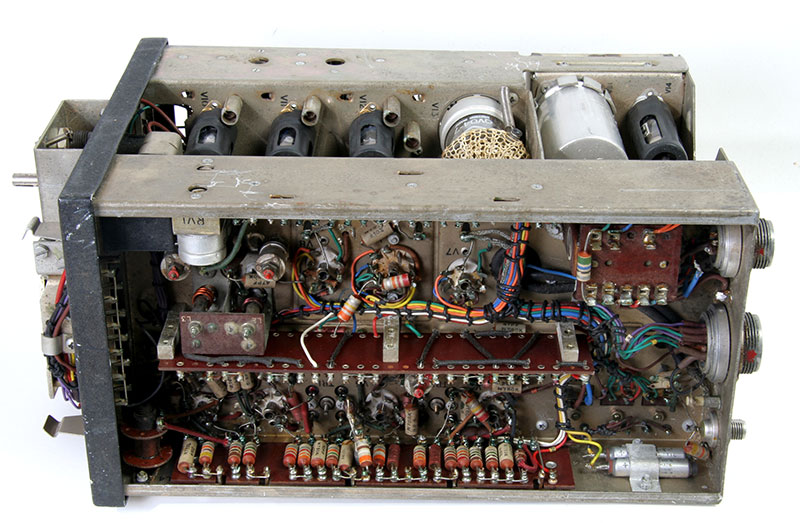

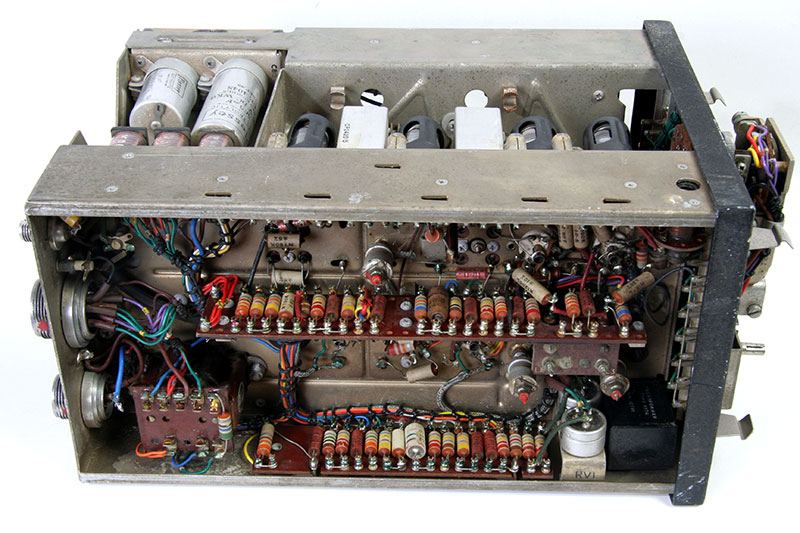

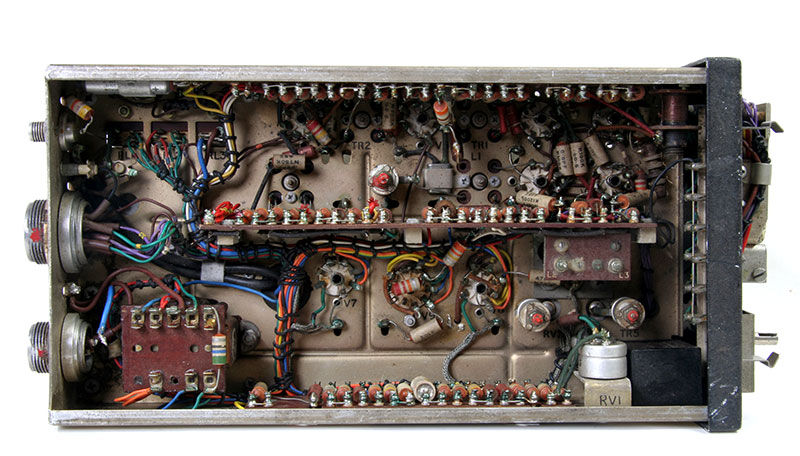

Onderkant van de ontvanger.

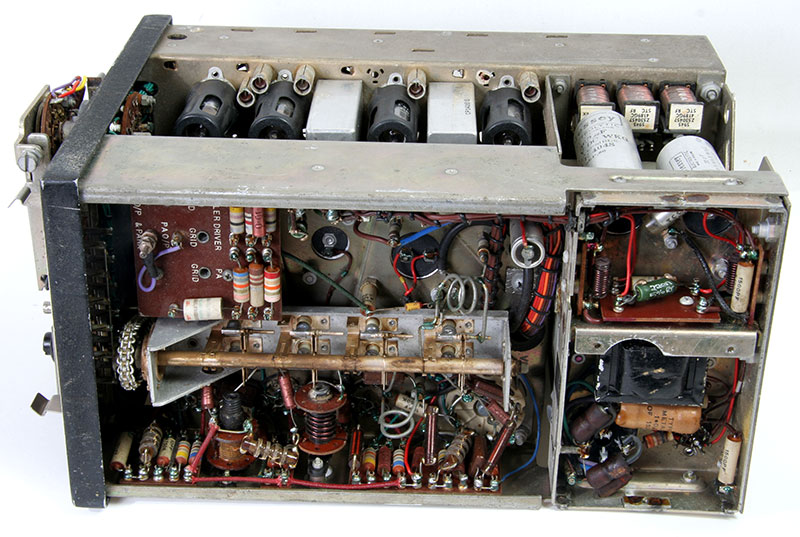

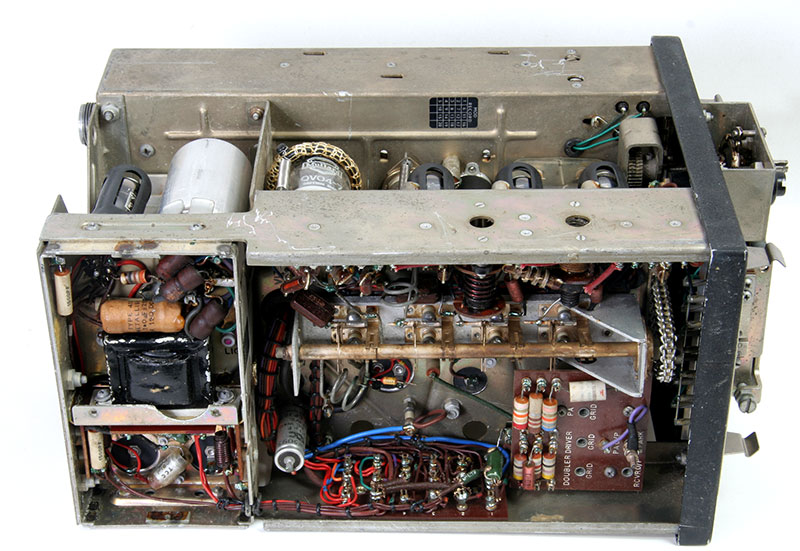

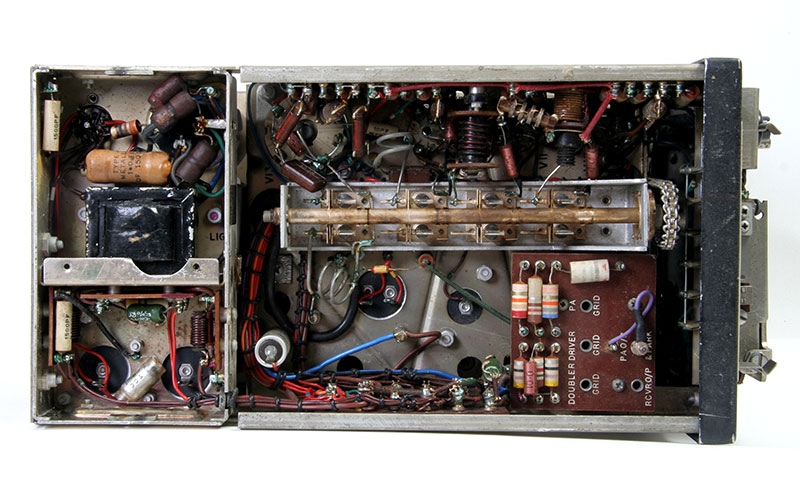

Onderkant van de zender, zie de lange afstemcondensator. En nu is het wachten op het schema, wie weet bestaat dat ook nog.
