De Remote Control Unit F, No 2
In Maart 2006 aangeschaft als missend onderdeel van mijn WS22.

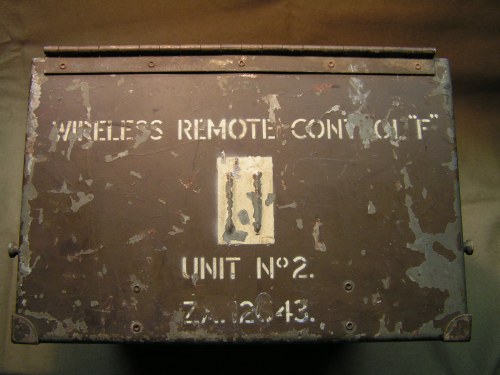

De kast met de type aanduiding.

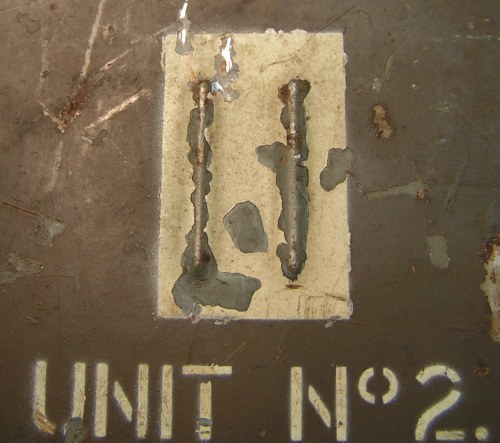

De typering No.2 is niet alleen te lezen, maar ook te voelen. Zie de twee voelbare strepen in het witte veld. De No.2 werd op afstand gebruikt, terwijl de No. 1 direct aan de WS22 werd aangesloten.

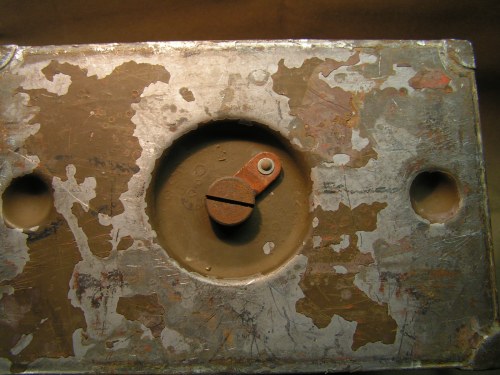

De onderkant bezit de eenschroefs-bevestiging, die je later ook in Larkspur-apparaten aantreft zoals bij de R210 en C11. Eenvoudig los te halen, lastig om het gaatje weer te vinden als de zaak weer samengevoegd moet worden.

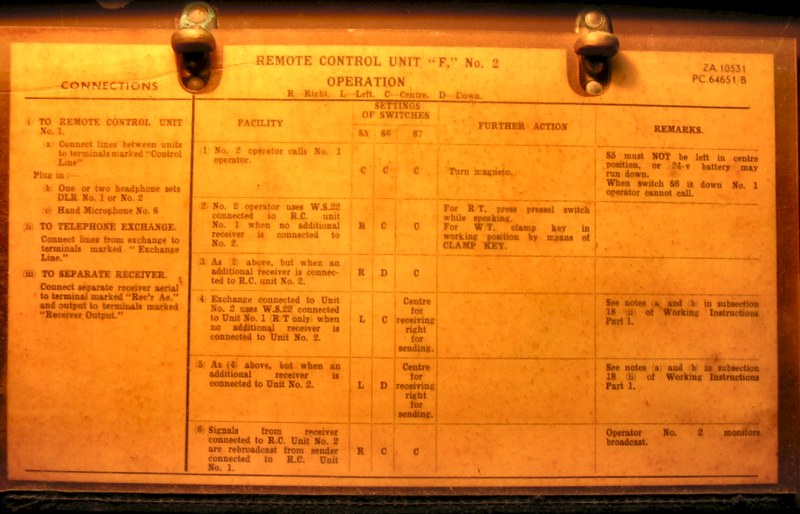

De beknopte gebruiksaanwijzing. Deze plaat wordt door twee clips vast gehouden. Wanneer men die losmaakt kan de achterkant met het schema bekeken worden.

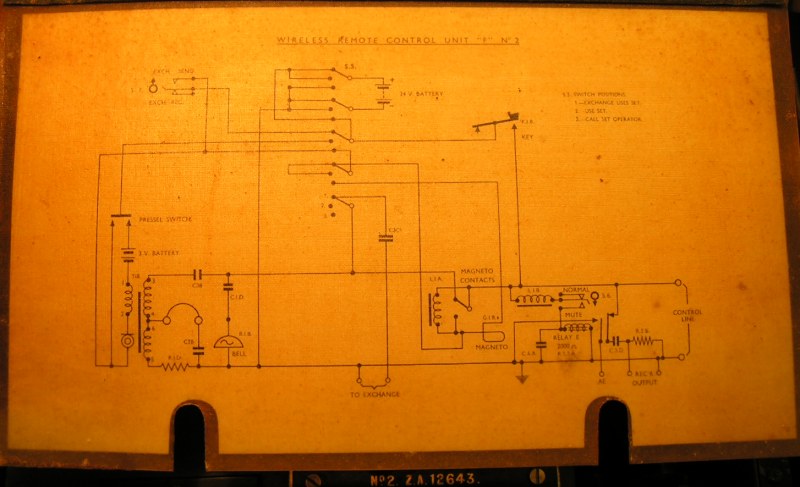

Het schema.

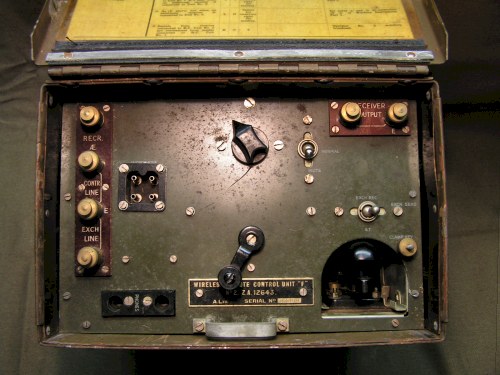

Hier is de voorzijde te zien met de aansluitingen voor de microfoon (Hand-No-8) en de hoofdtelefoon (DLR-No-1). Verder zijn de aansluitingen voor de lijn te zien. De receiver-output heeft waarschijnlijk wat met "Re-broadcast"te maken.

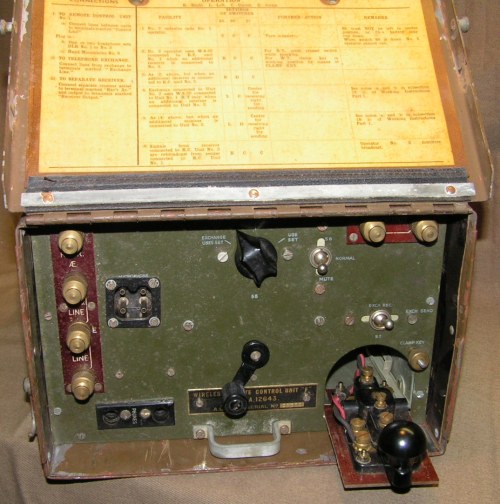

Hier de set met uitgeschoven seinsleutel.
Nu nog aan een set No-1 zien te komen..........
