Remote control unit B MK II, upgraded naar "E".

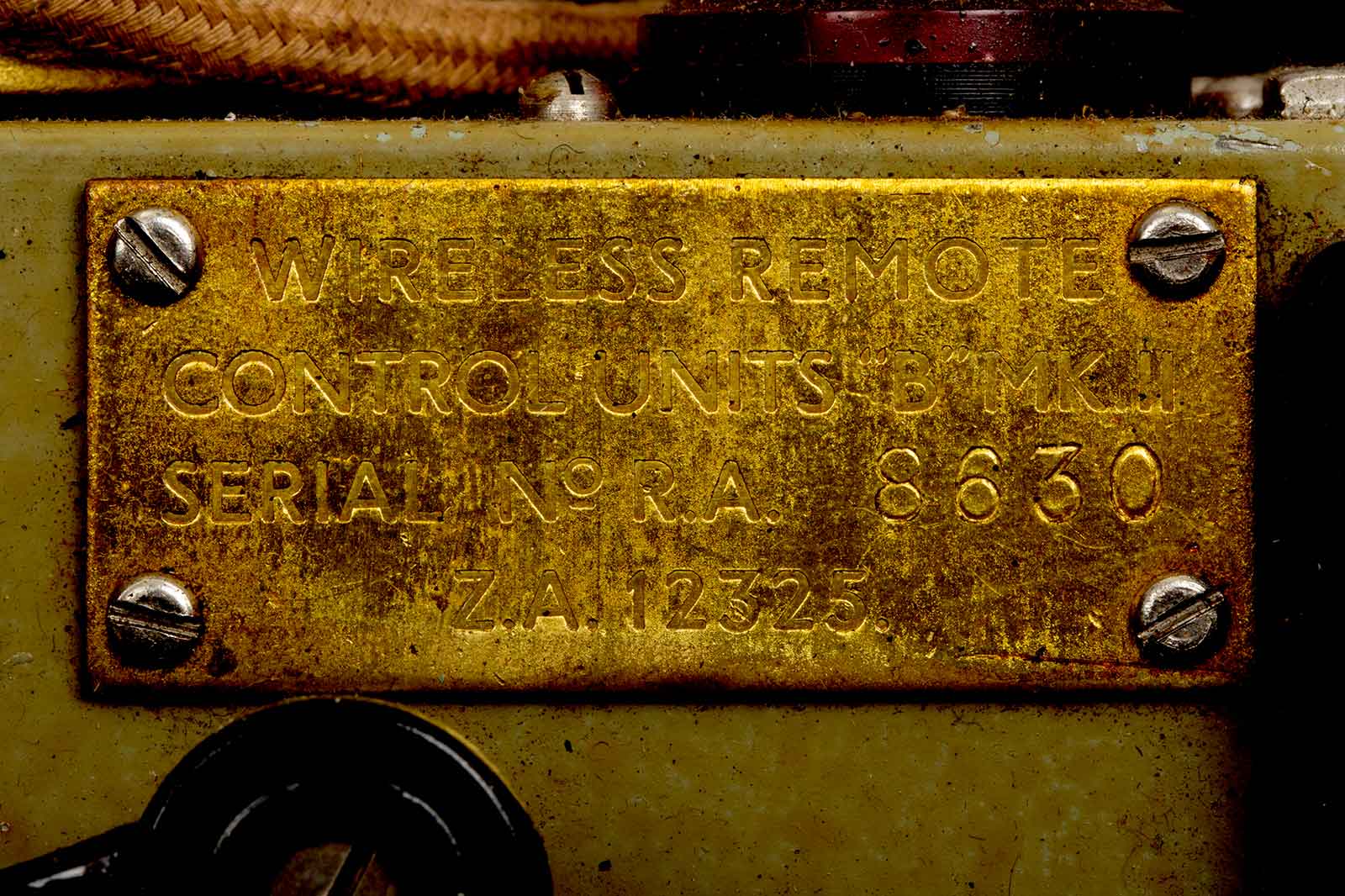

Een zeer bekend exemplaar dat samen met de beroemde WS19 werd gebruikt is het type "E". Dit is de opvolger van type "B", deze werd gebruikt bij de Wireless-sets 2, 3 en 9, voor de tweede wereldoorlog dus. Er bestaan echter van de "B"-types, omgebouwde versies met een toevoeging van een "Snatch-connector" voor de WS-19. Hier onder het type plaatje van zo'n "B". Op de kast van de control-unit staat echter E MK II met ZA 11954 als nummer.

Het typeplaatje geeft aan dat hier de "B"-uitvoering betreft, die waarschijnlijk omgebouwd is naar "E"-uitvoering.

De hieronder afgebeelde is de MK II uitvoering. MK II is de uitvoering in metalen kast en MK I is ondergebracht in een houten kast.

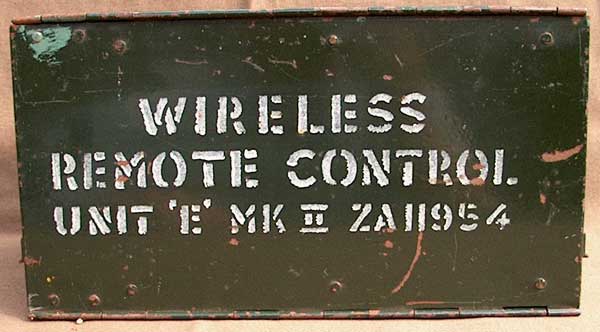

Dit is de bovenzijde

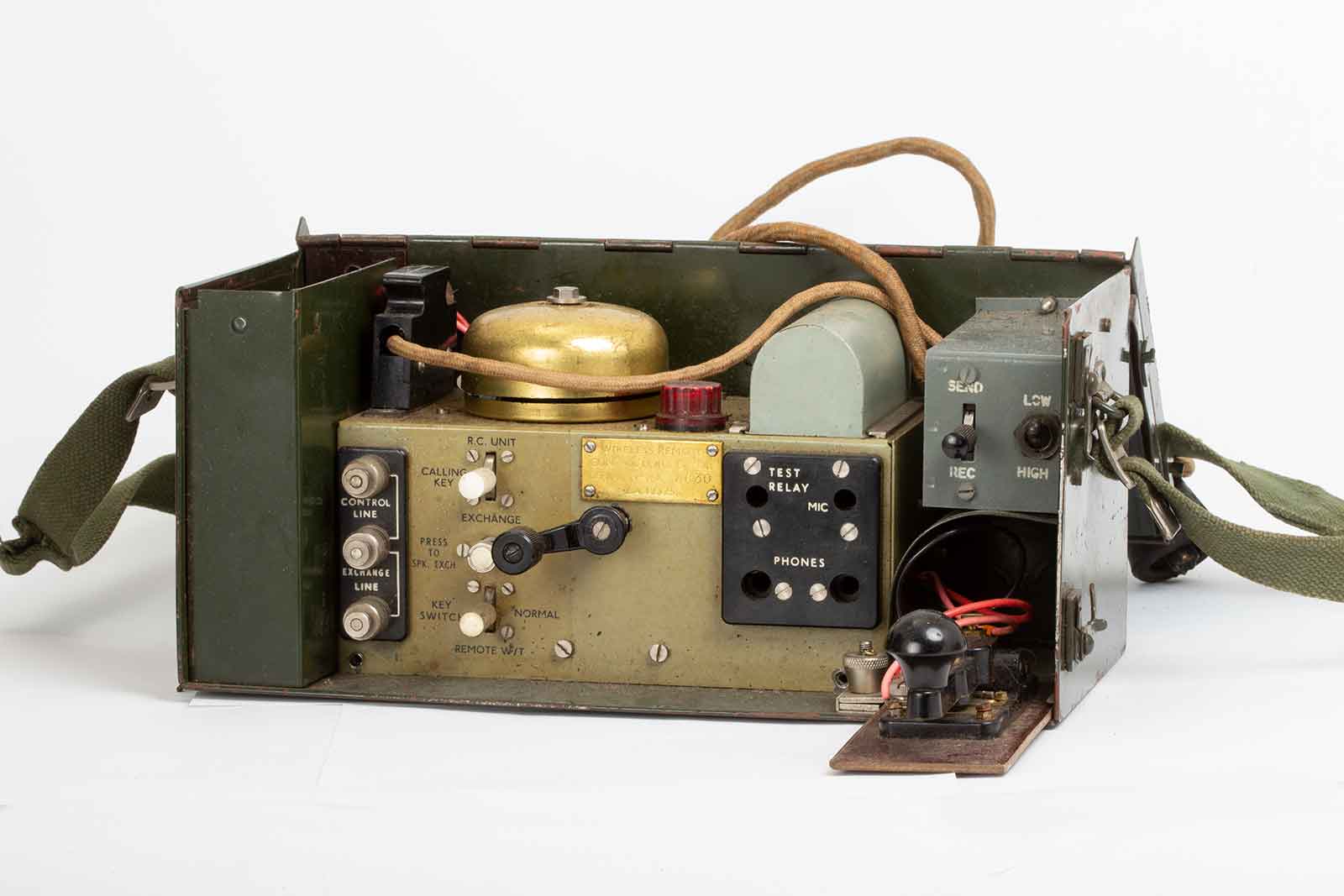

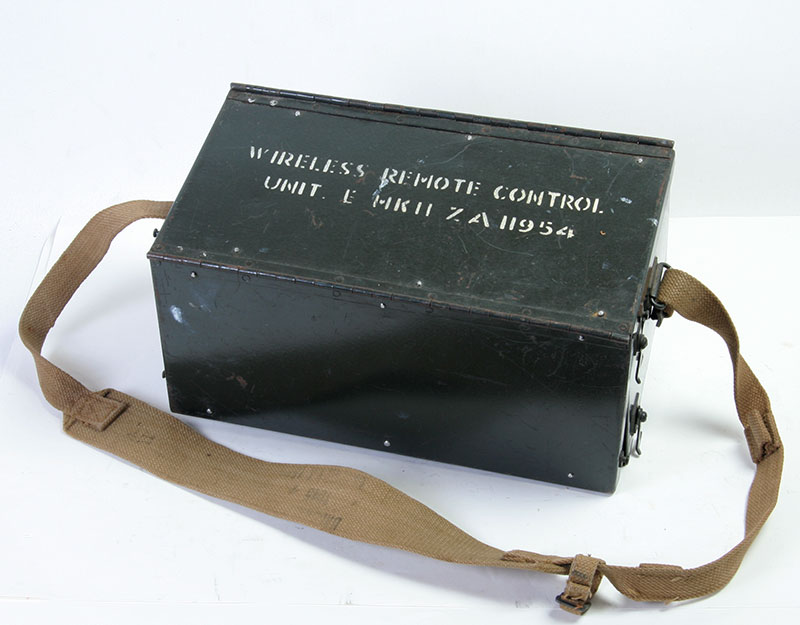

Met originele draagriem.

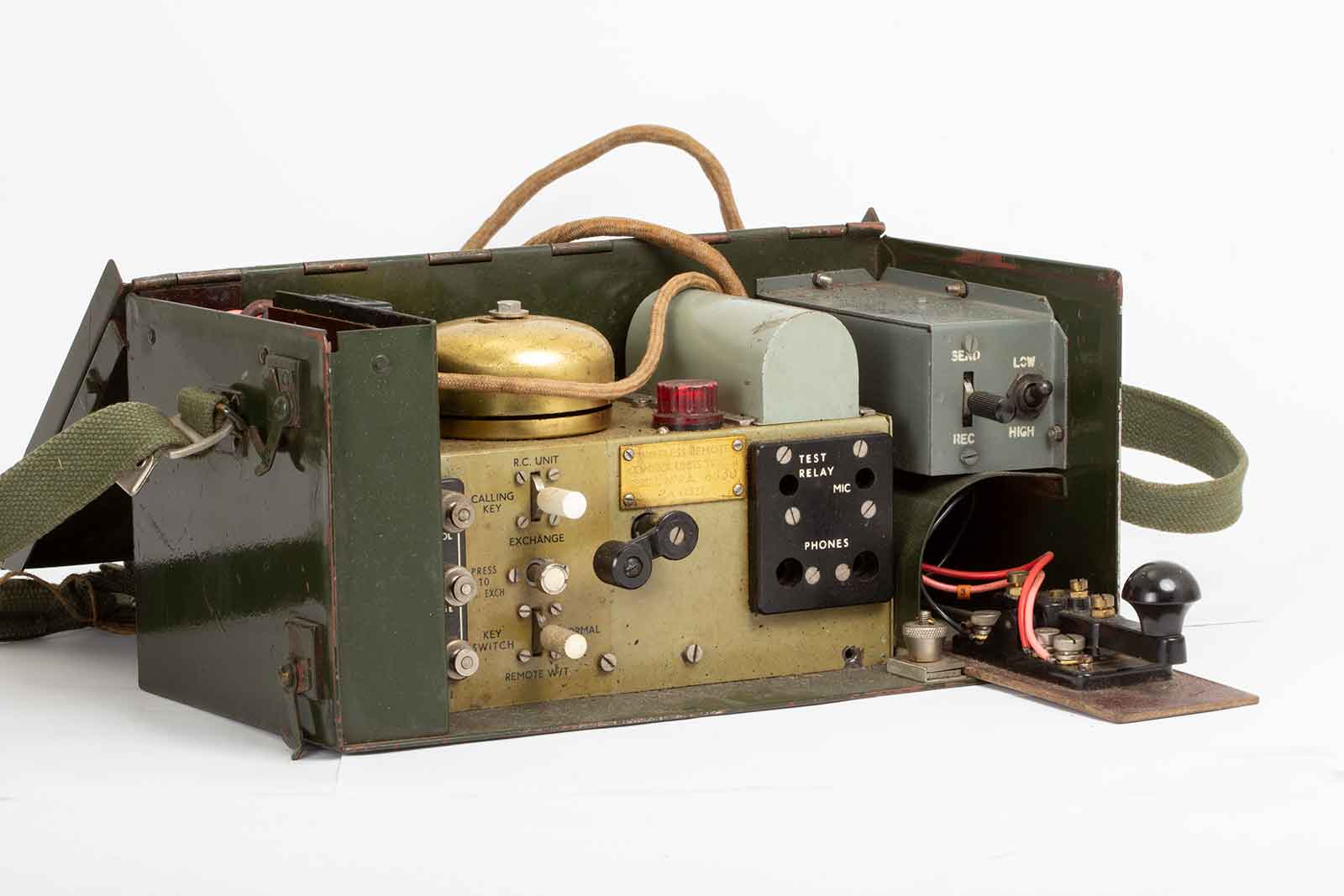

De bel, buzzer(grijs) en de seinsleutel zijn duidelijk te zien

Deze uitvoering heeft al een modernere seinsleutel, de Key WT 8 Amp MK III in plaats van de No.2 MK II met Fingerplate.

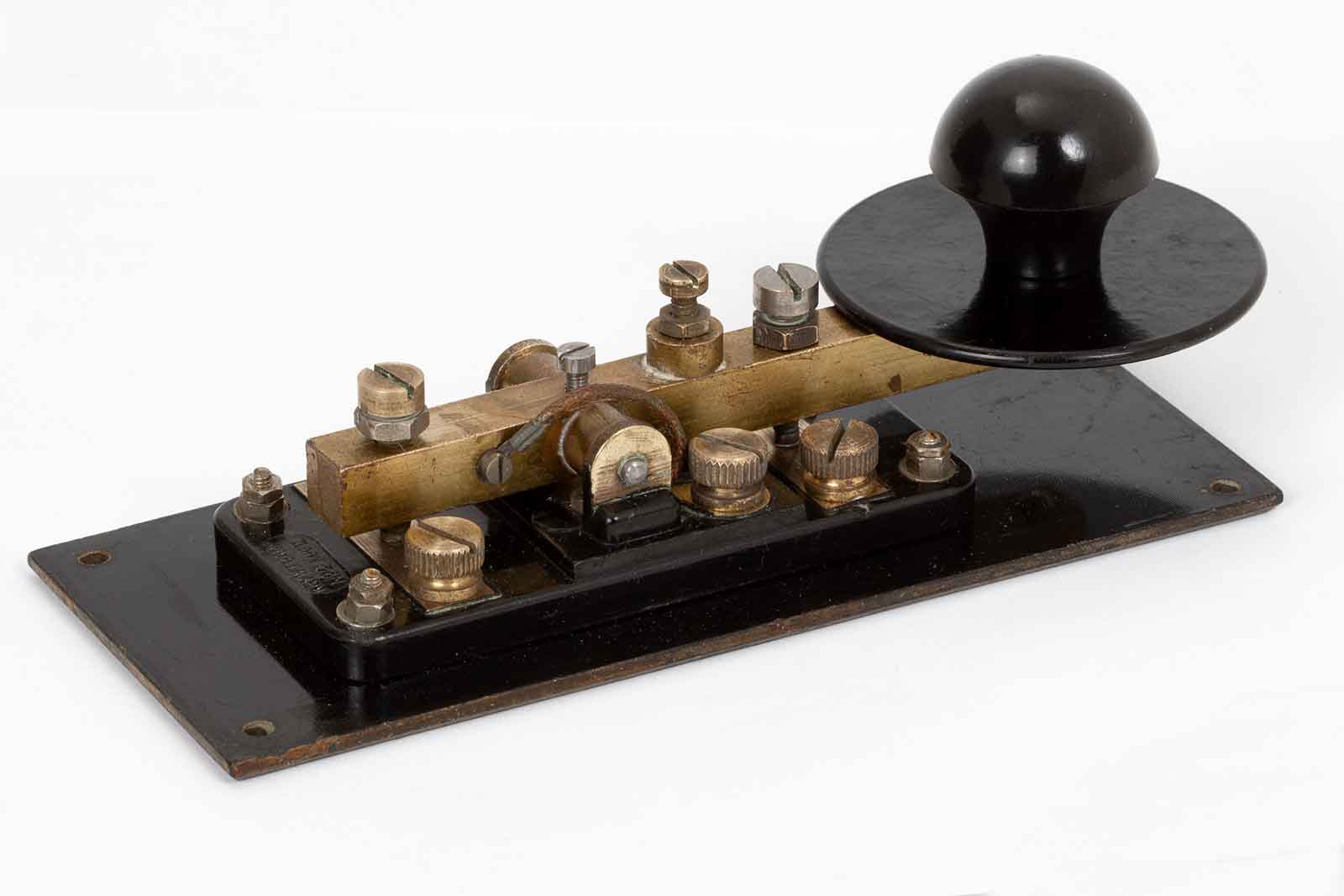

Deze sleutel zou er eigenlijk in moeten zitten, de Key W.T. 8 Amp No.2 MK II.

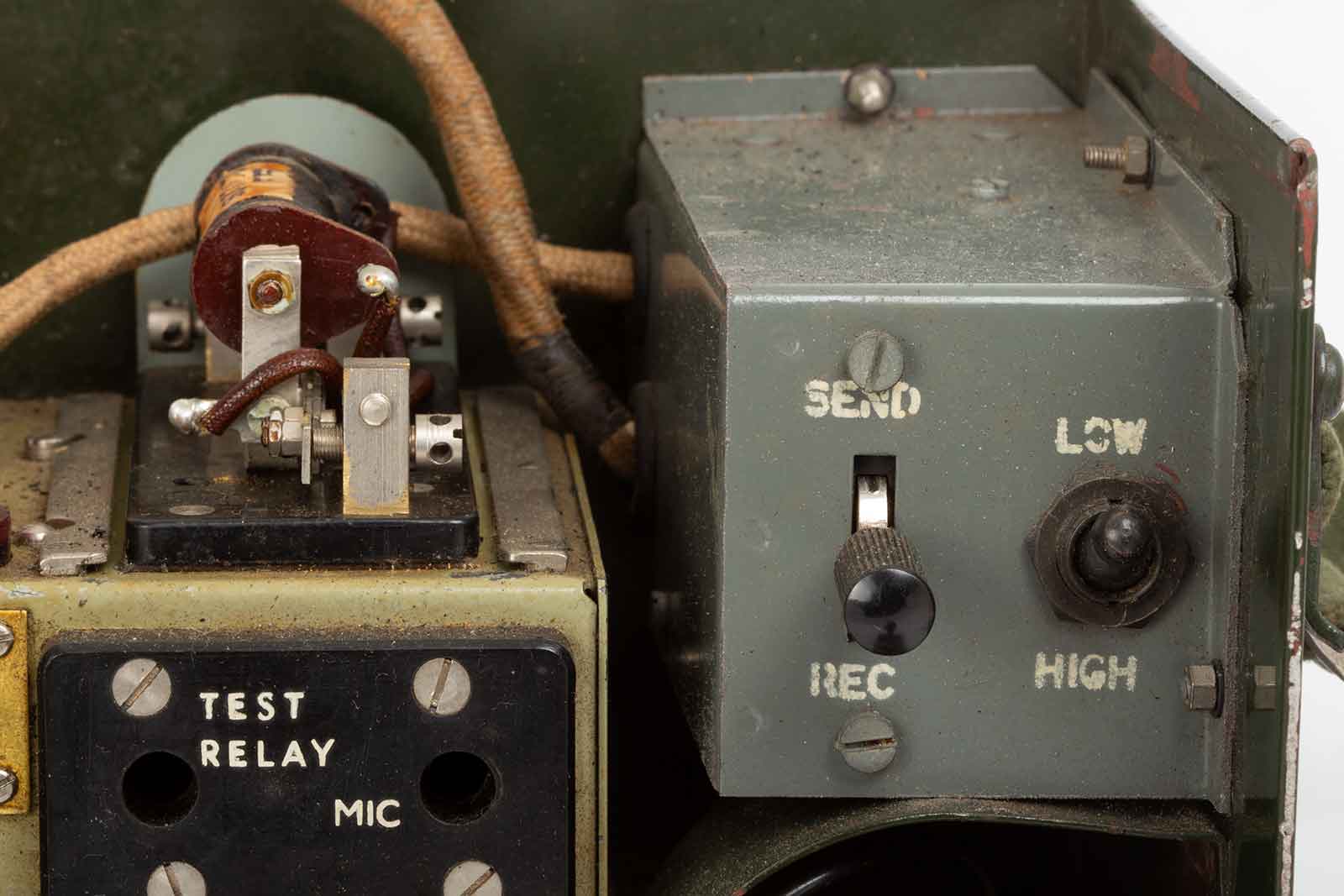

Send/Receive en High/Low.

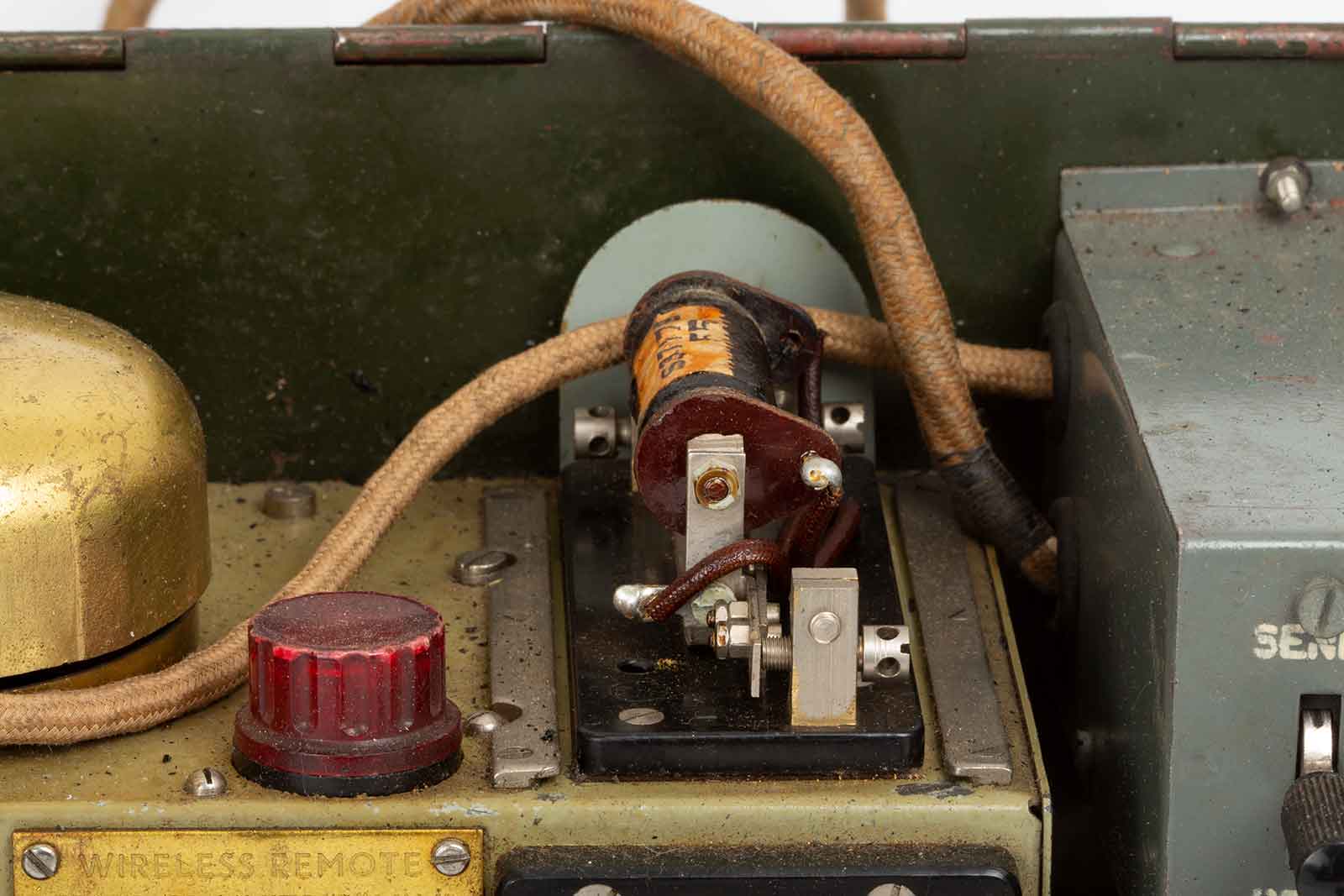

Buzzer met afgenoemen kap.

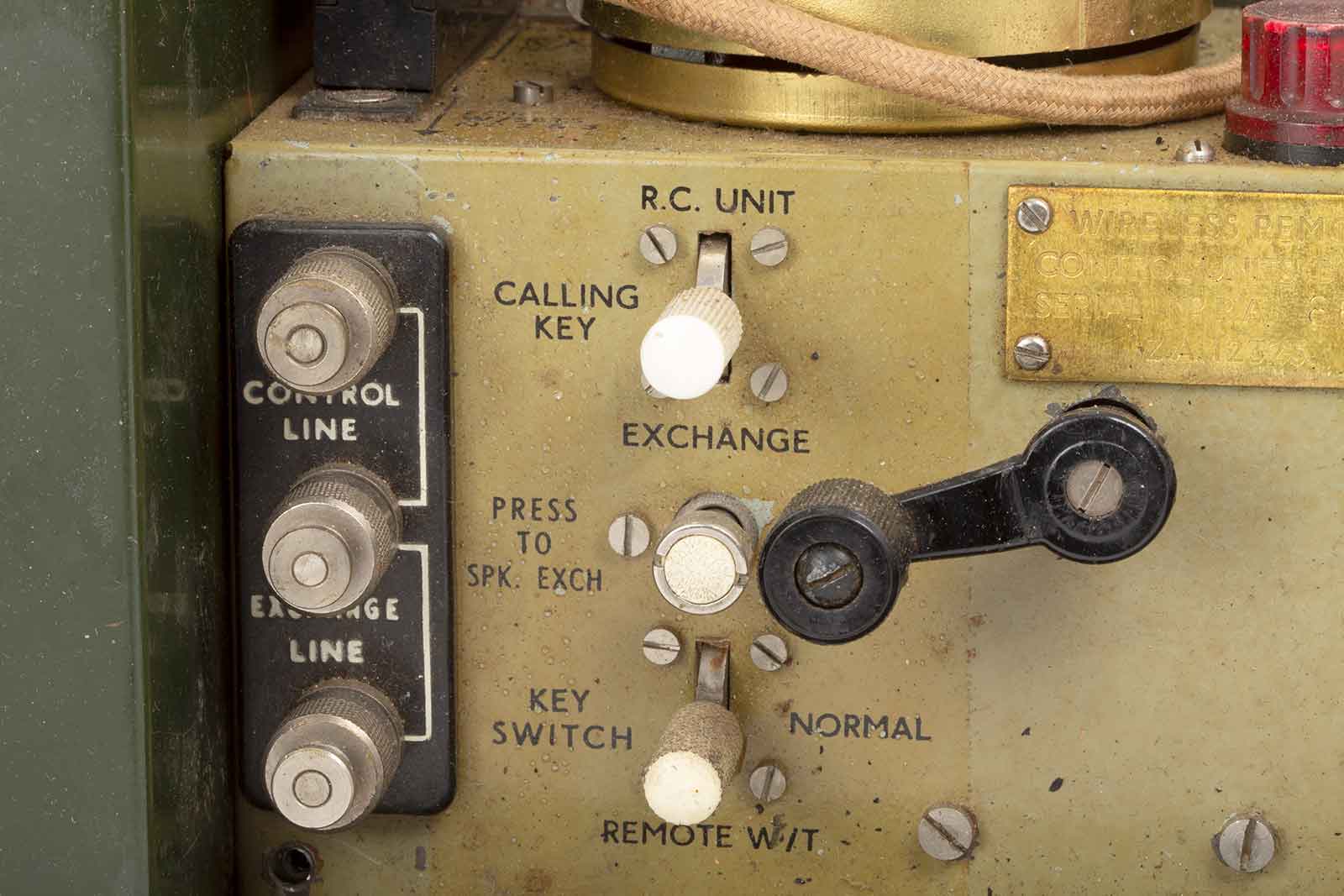

De aansluitingen en diverse schakelaars.

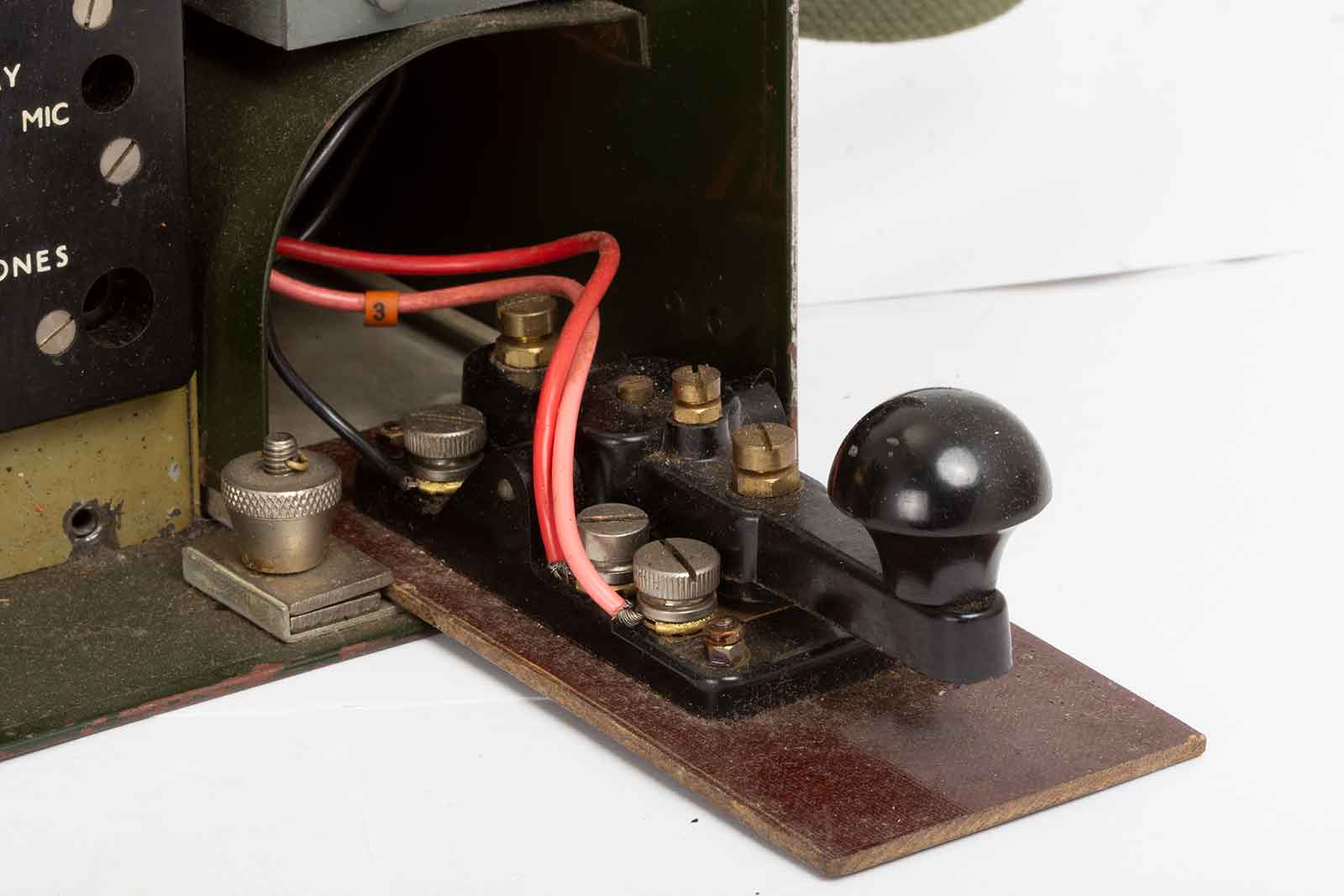

De seinsleutel.

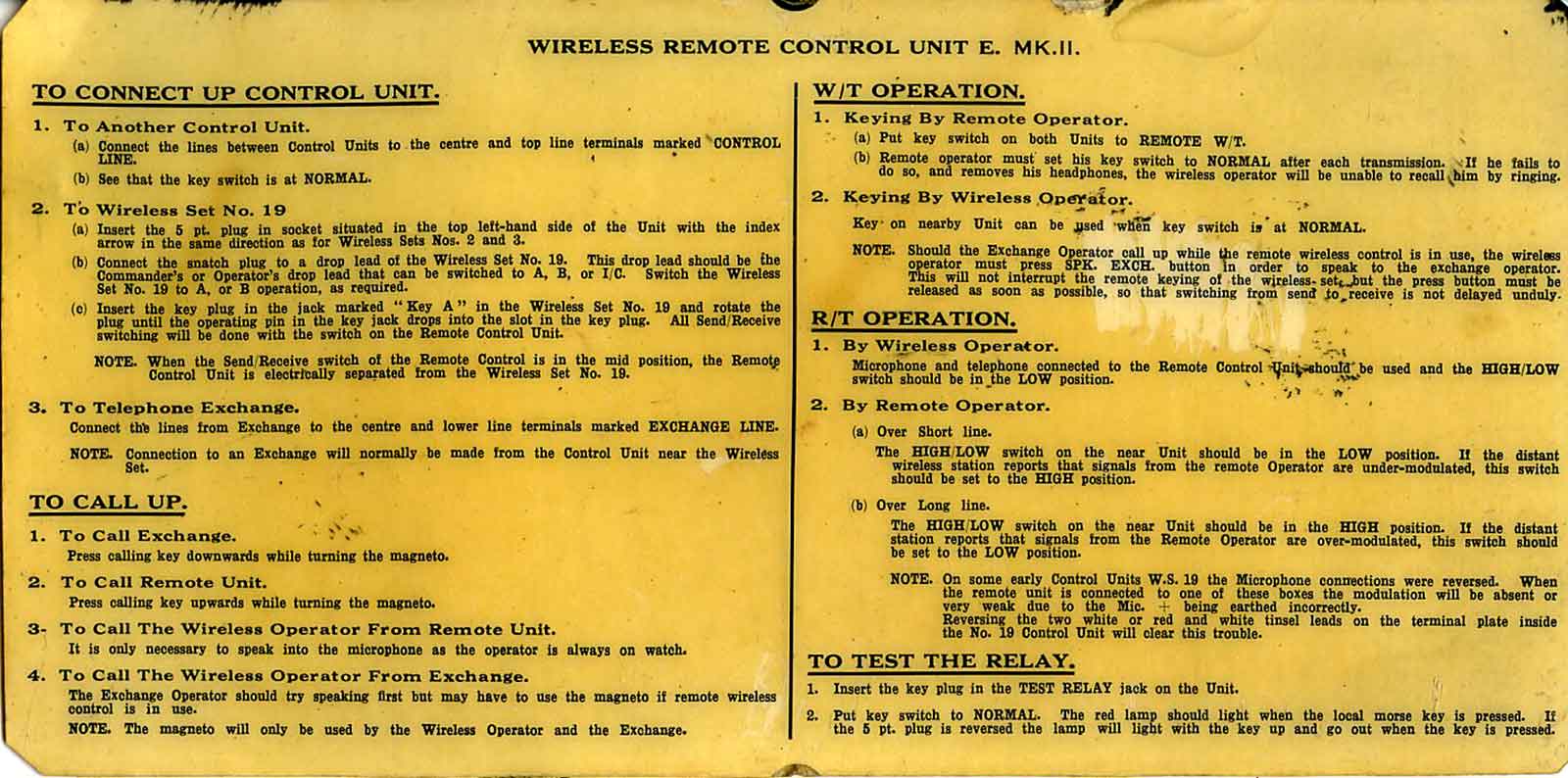

En zo zag het bedieningsvoorschrift er uit.

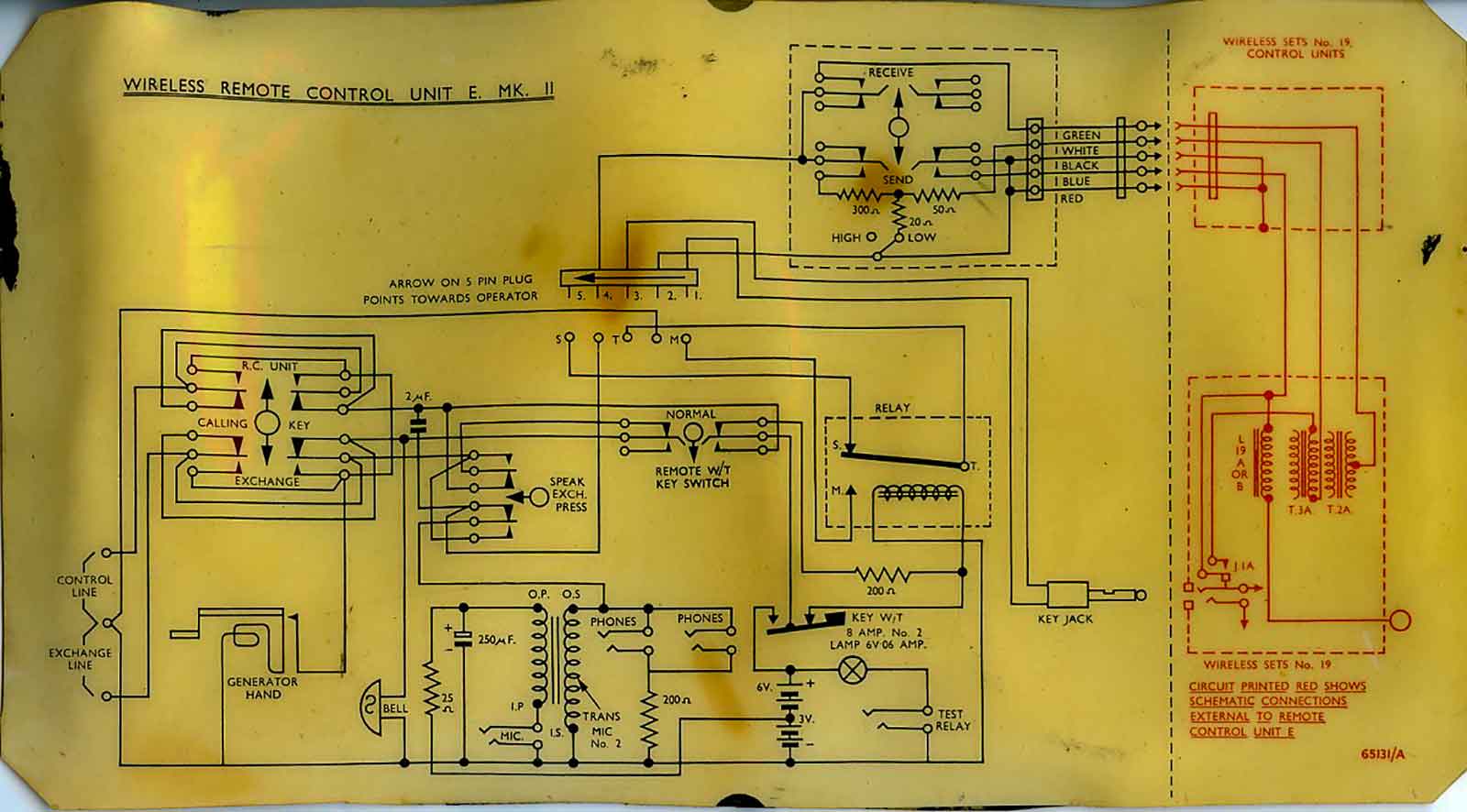

Hier het schema. Het apparaat werd via de snatch-connector aan de controlbox van de set aangesloten. Voor telegrafie werd nog een verbinding gemaakt met de jack waar normalerwijze de seinsleutel in gestoken wordt.
