TELEPHONE SET "F" High Power No. 1 MK II YA 6244

De veldtelefoon van het type "F", High Power is een combinatie van een gemodificeerde Telephone Type "F" en een LF-versterker.

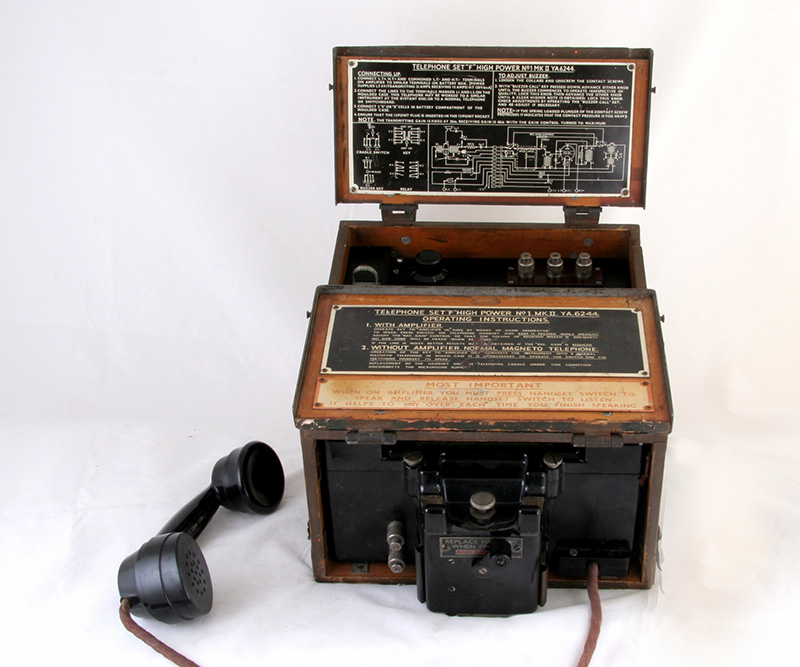

Het toestel met beide deksels geopend.

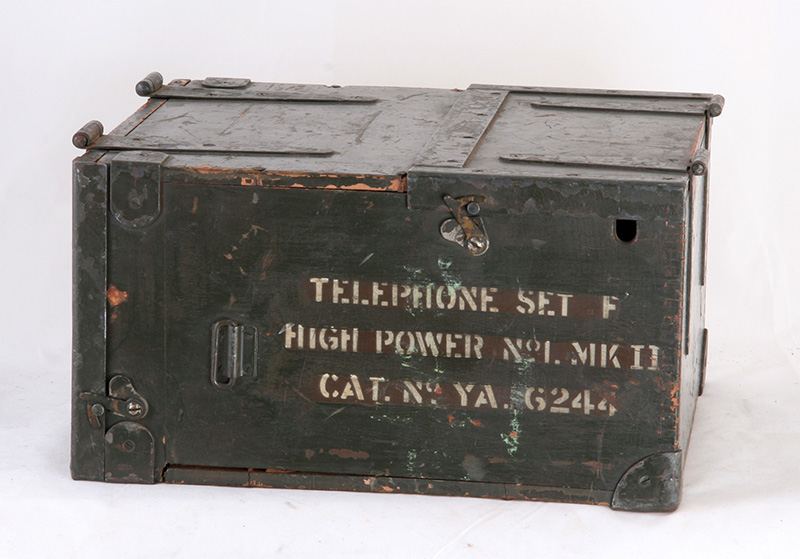

De gesloten houten kast van deze telefoon. Het gaatje is de doorvoer voor de gloeispanning en anode-spanning van de LF-versterker. Deze spanningen worden geleverd door een kistje met batterijen. 120 Volt voor de hoogspanning en 6 Volt voor de gloeispanning van de CV65.

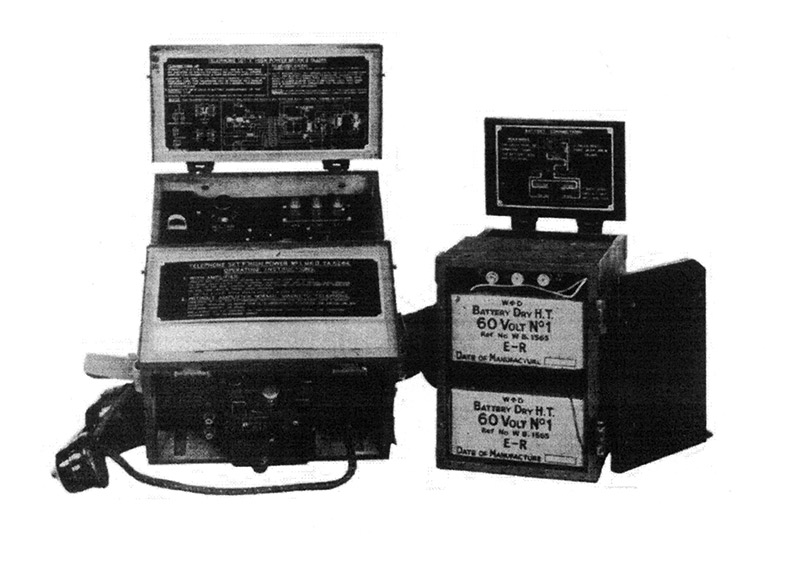

De set met battery-case.

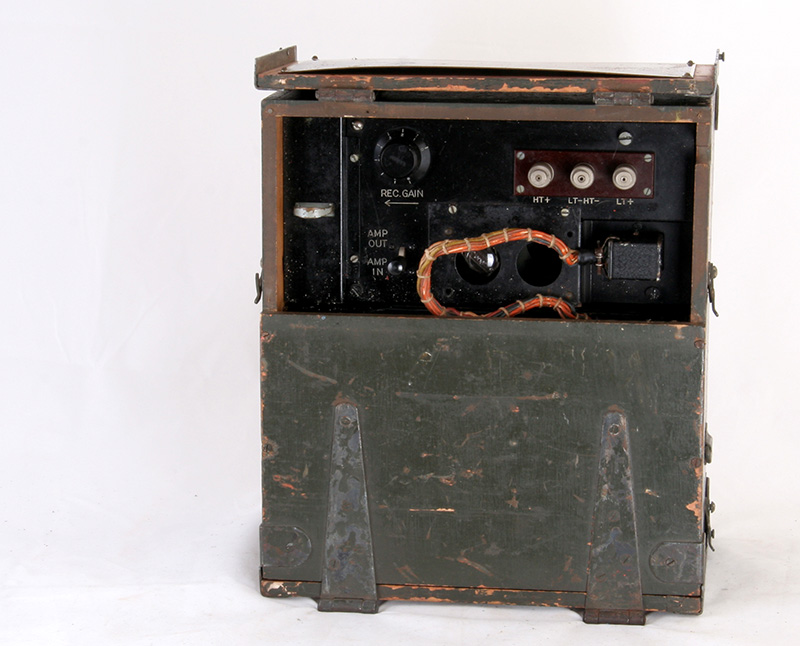

De houten kist met geopende klep van de versterker. De oranje kabelboom gaat naar het telefoontoestel.

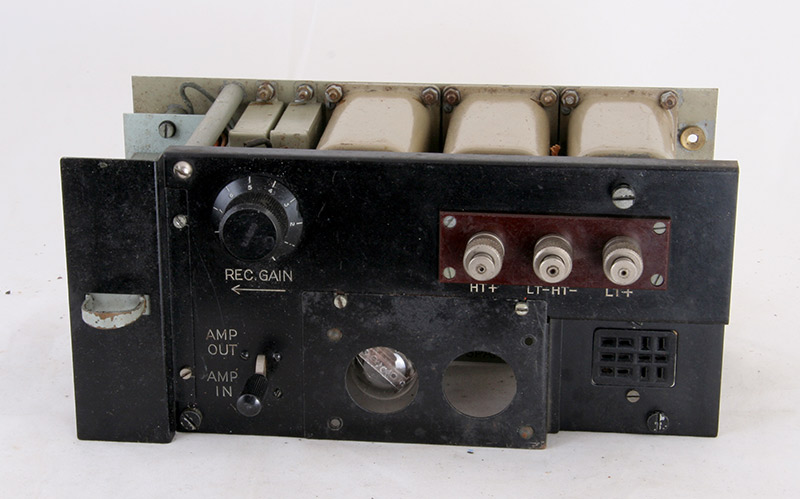

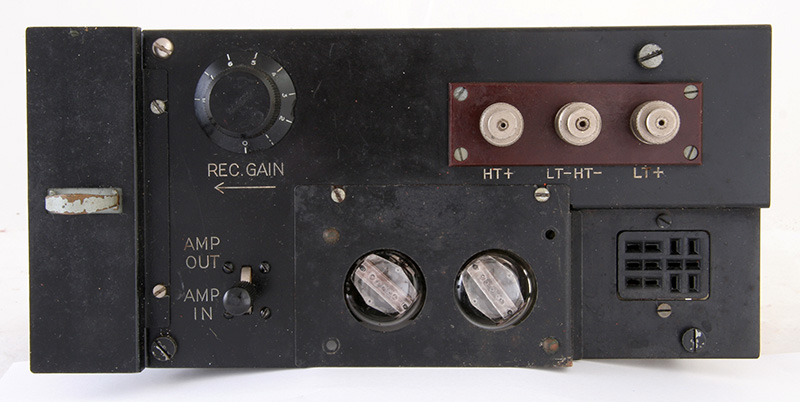

Gezicht op het bedieningspaneel van de versterker.

De voorzijde met het telefoontoestel.

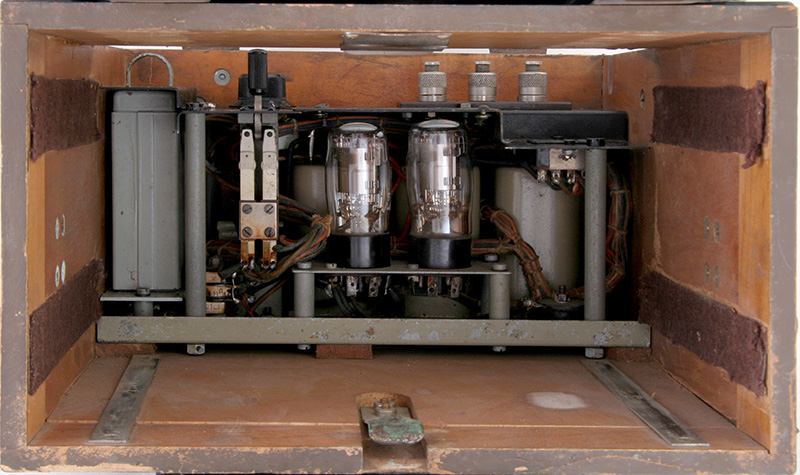

Wanneer de telefoon uit de kast gehaald wordt, is dit het gezicht op de versterker.

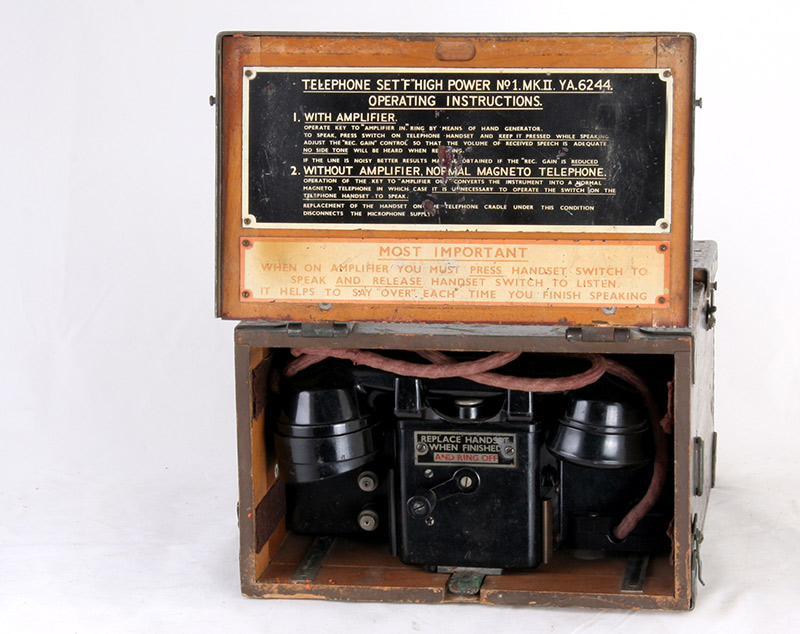

Operating Instructions.

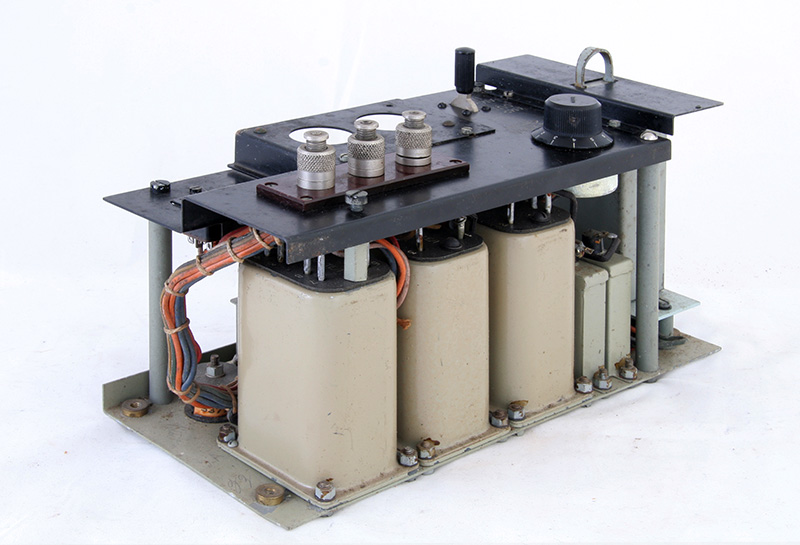

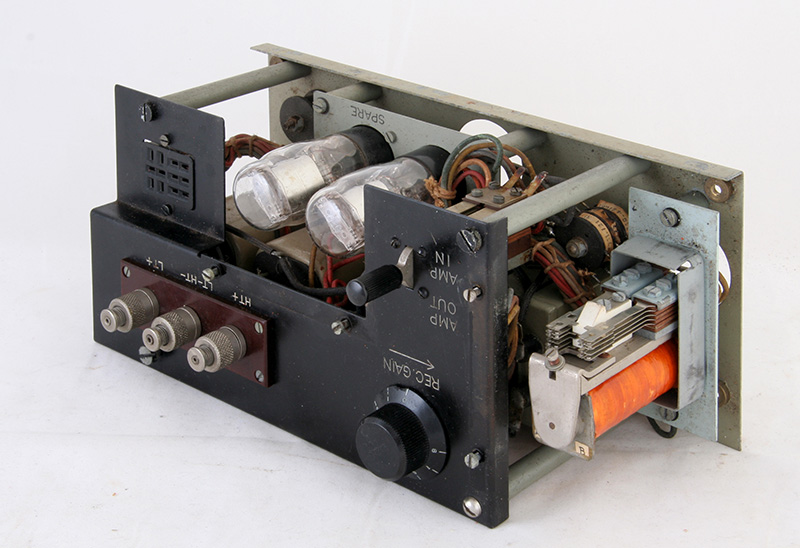

De versterker uit de kast gehaald.

Achterkant.

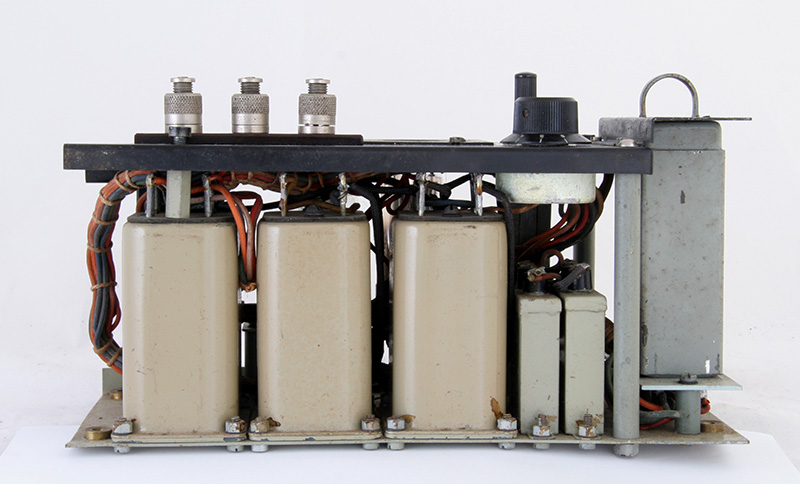

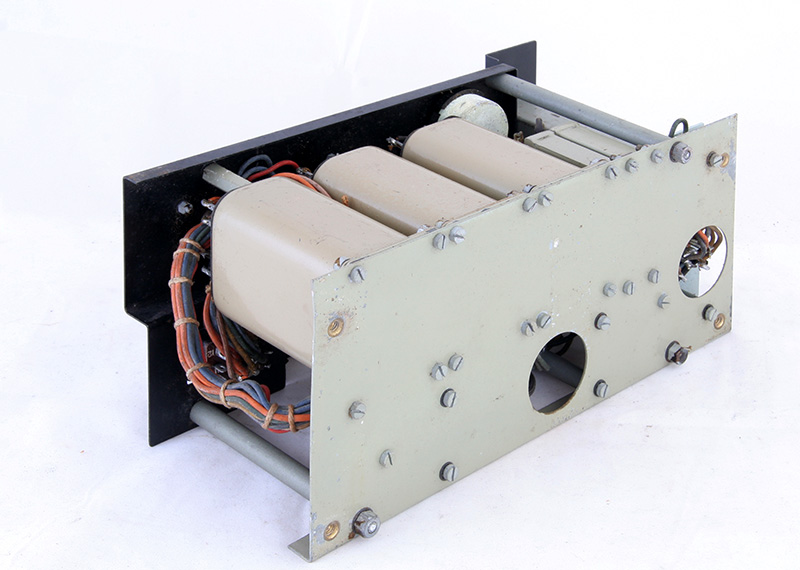

De drie transformatoren van de versterker.

Bevestigingsplaat van de versterker.

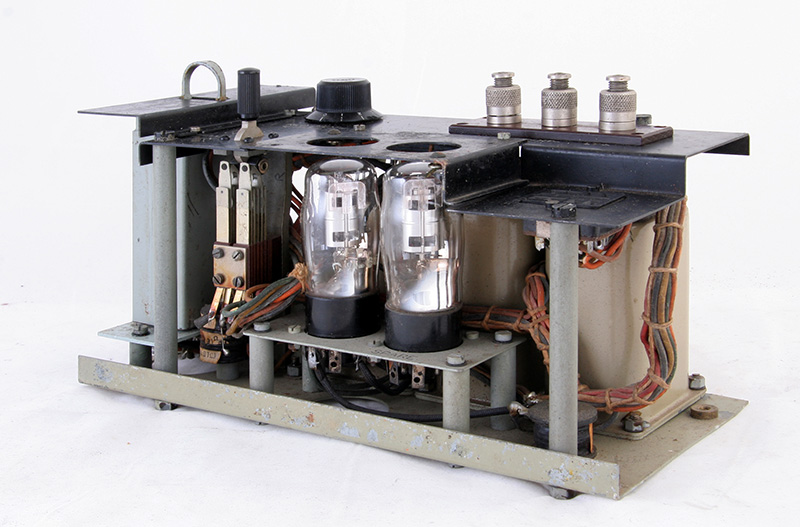

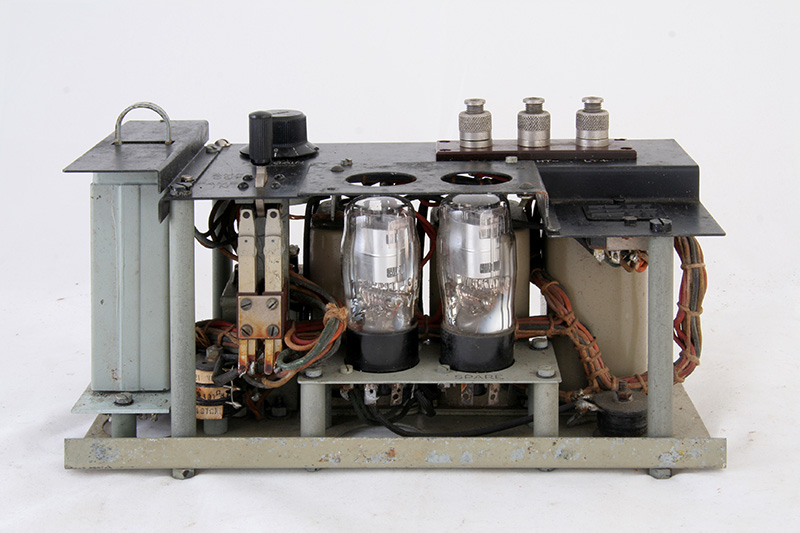

Links in de grijze behuizing een relais. In het midden de CV65-versterkerbuis.

Interne bekabeling.

Het relais zonder bescherm-kap.

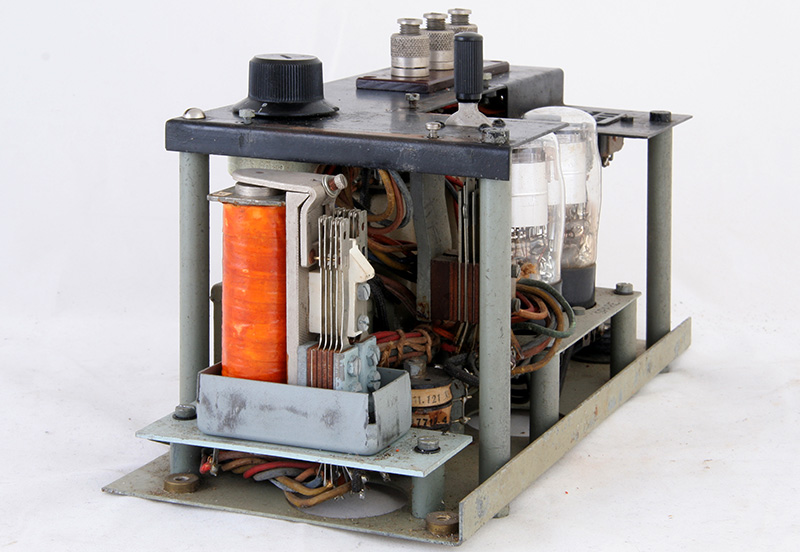

Hier is het relais wat beter te zien.

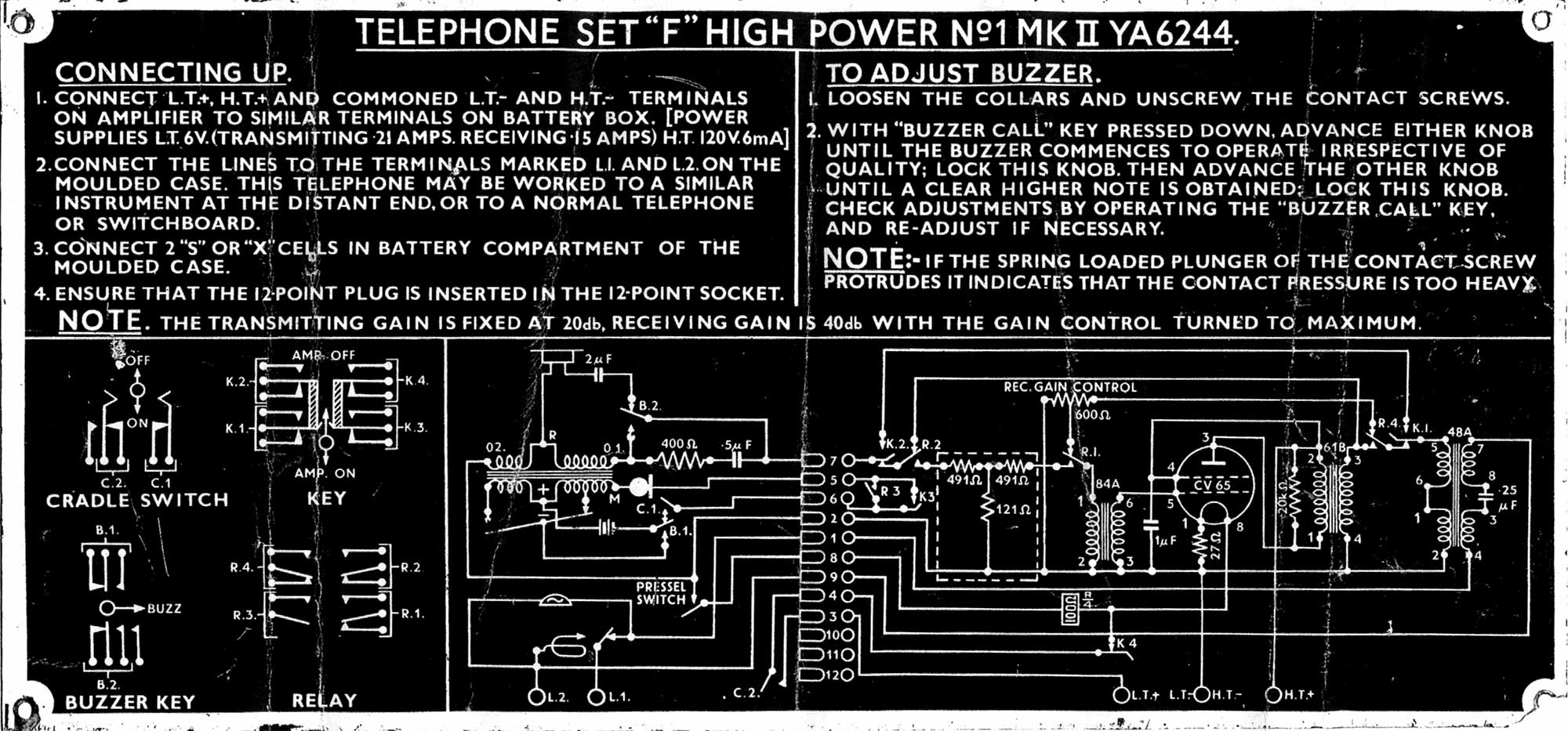

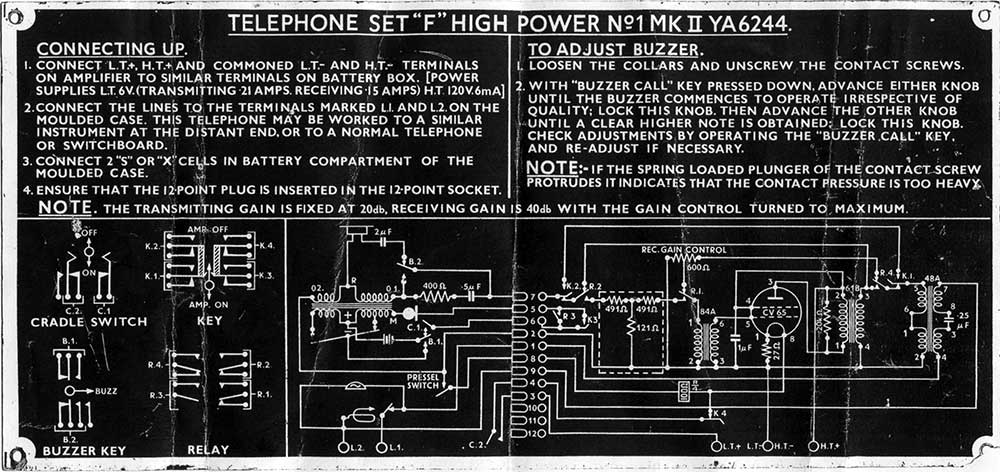

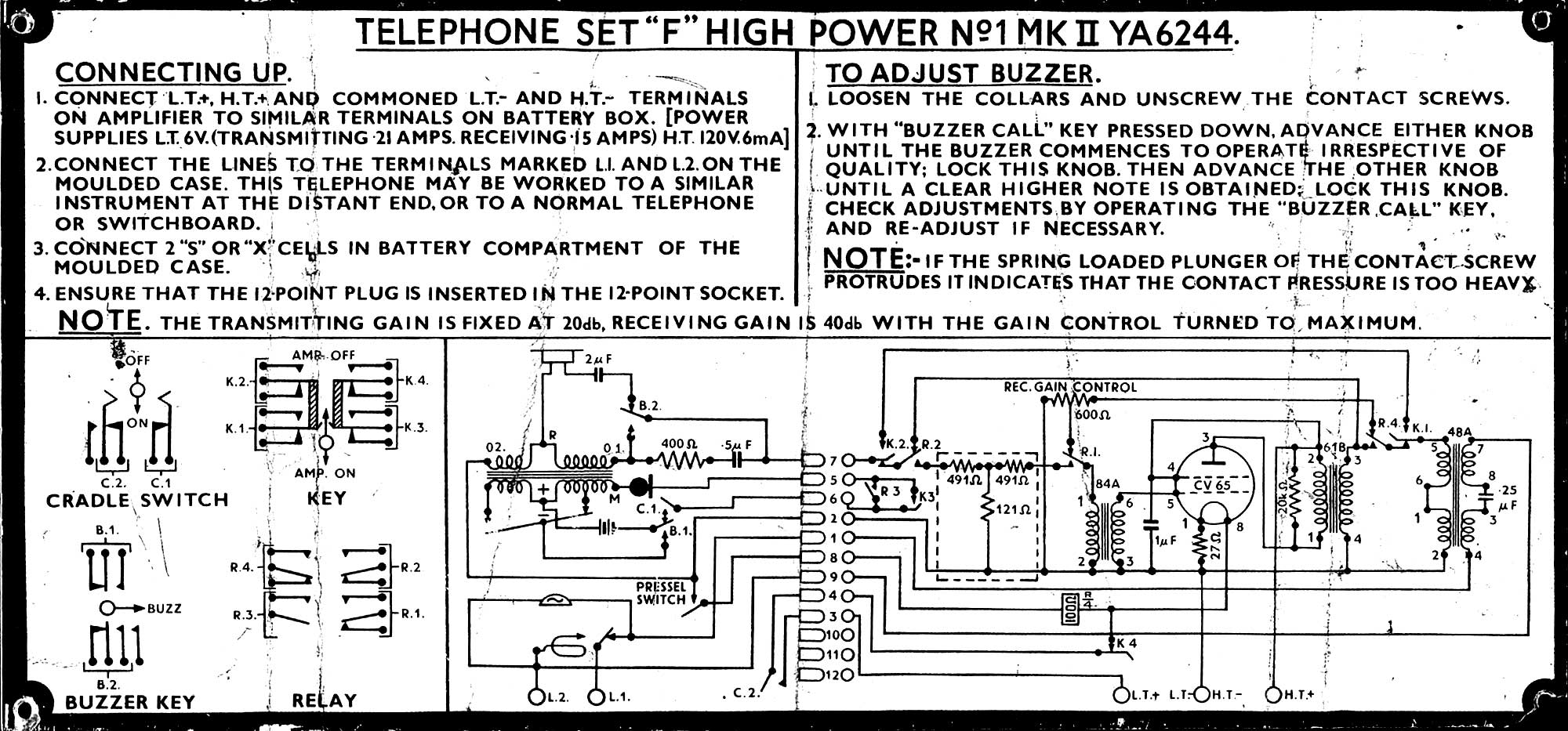

De schakeling van het geheel.

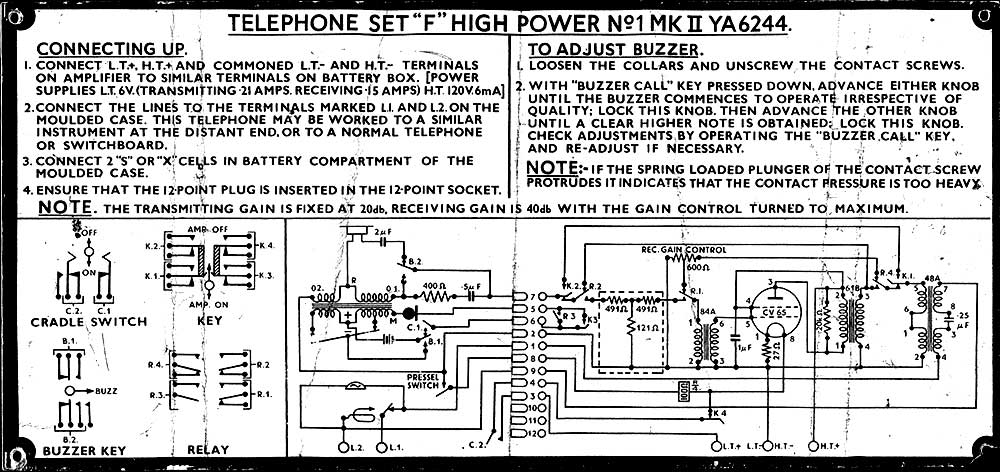

Voor de zwart/wit denkers het geheel geinverteerd.

De telefoon zelf. Deze kan niet zo maar door een type F vervangen worden, het electrische gedeelte is geheel gemodificeerd.

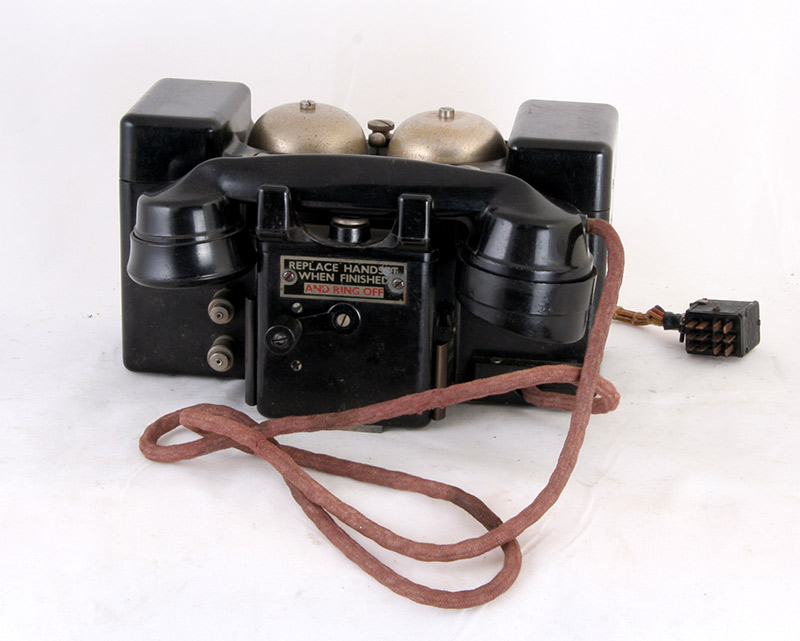

Dit is de niet gemodificeerde type F.

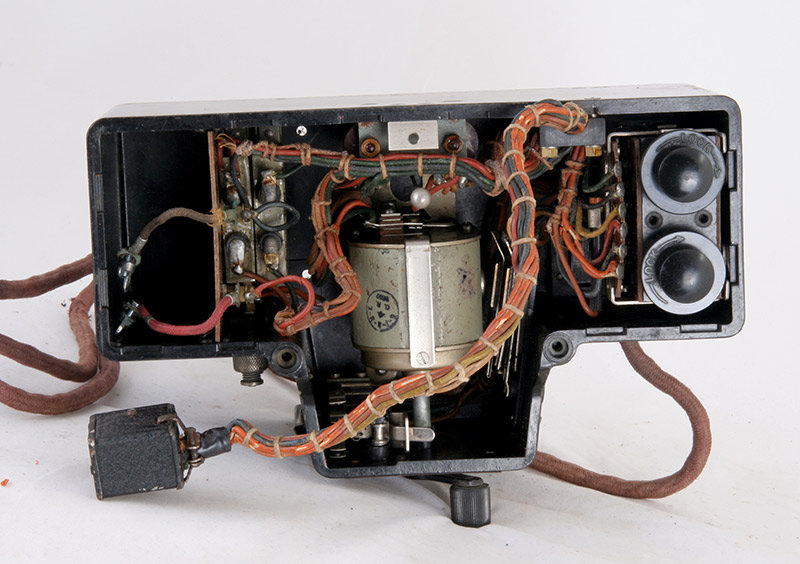

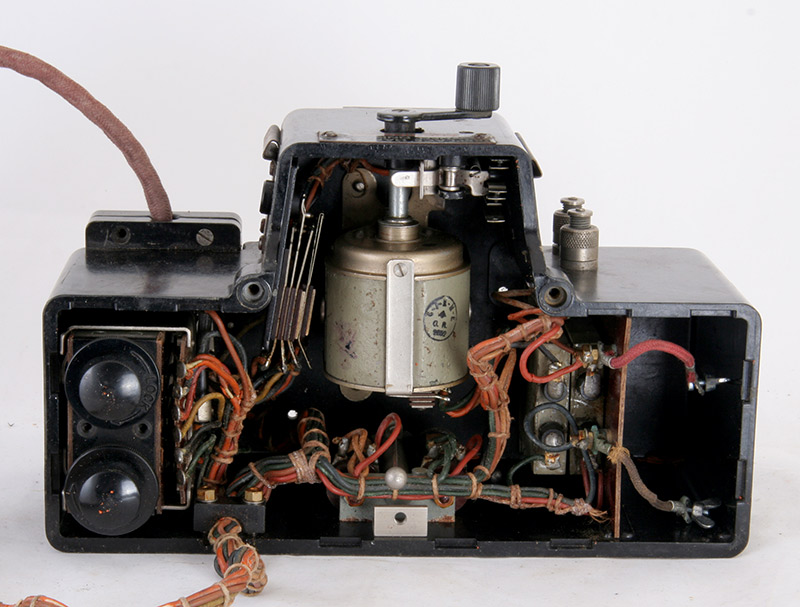

Het inwendige van de telefoon met rechts de Buzzer en in het midden de "Magneto Generator".

Hetzelfde maar dan anders om. Ook hier dienen nog twee 1,5 Volts batterijen te worden geplaatst.

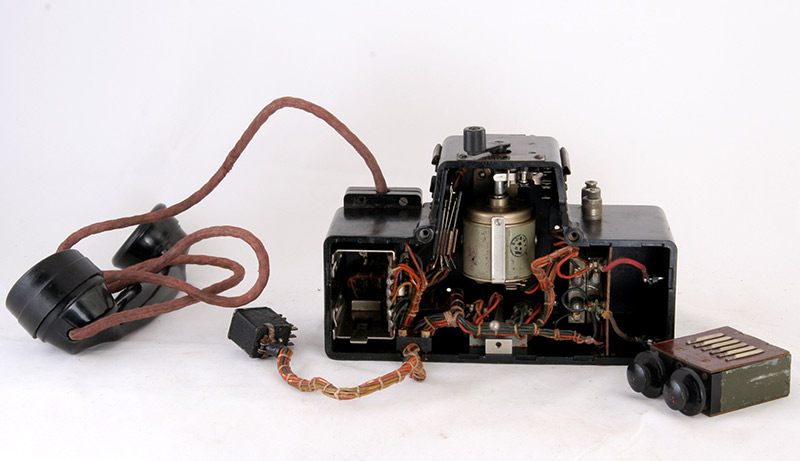

Totaal overzicht van het toestel.

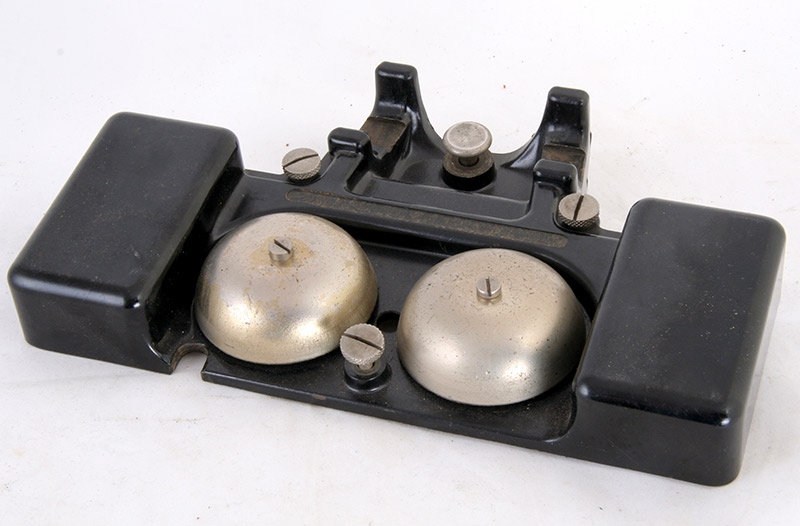

De afneembare deksel met bellen.
