TELEPHONE SET "F" MK II YA 2886

De veldtelefoon van het type "F".

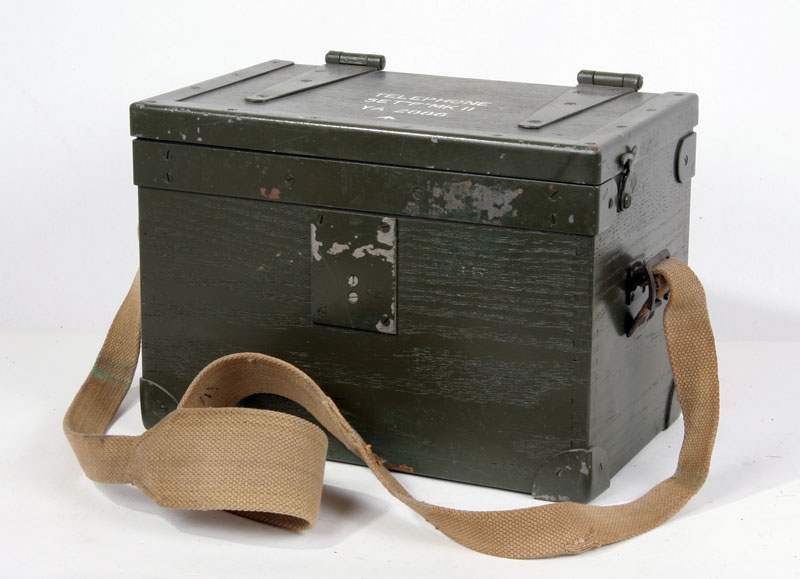

De houten behuizing met daarin de telefoon.

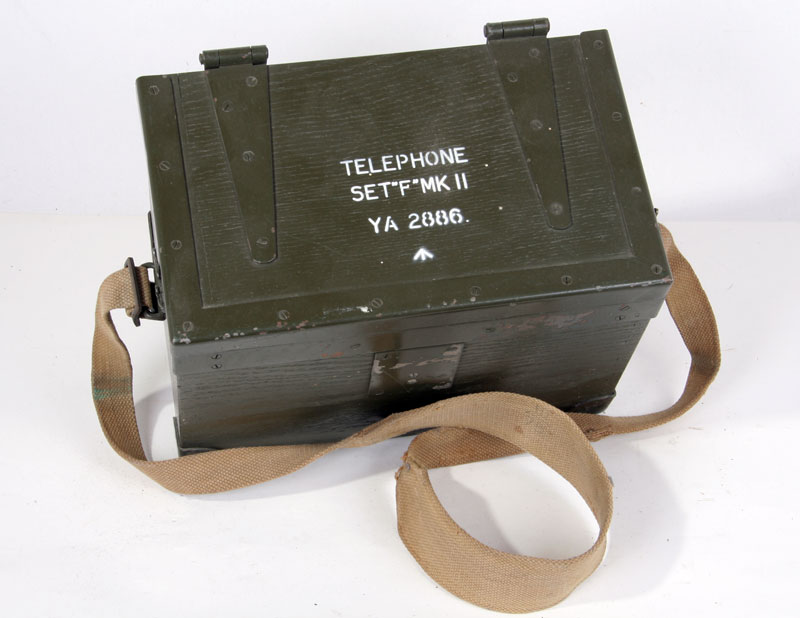

Het opschrift op de houten kist.

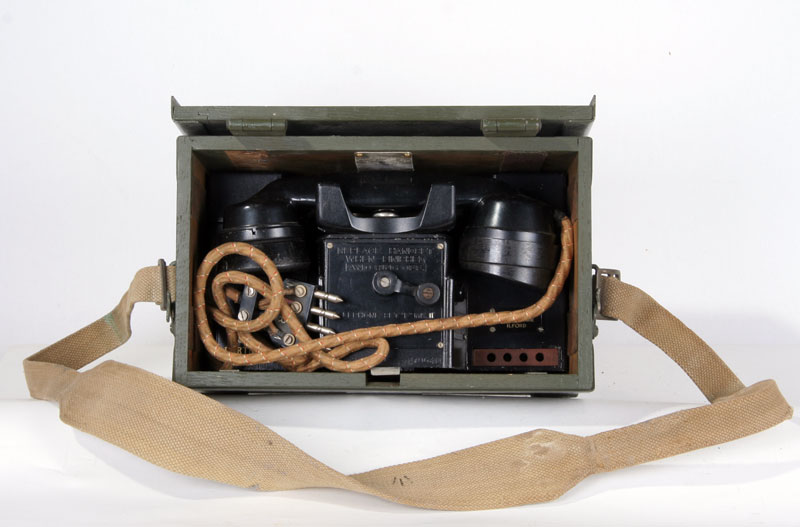

Het geopende kistje.

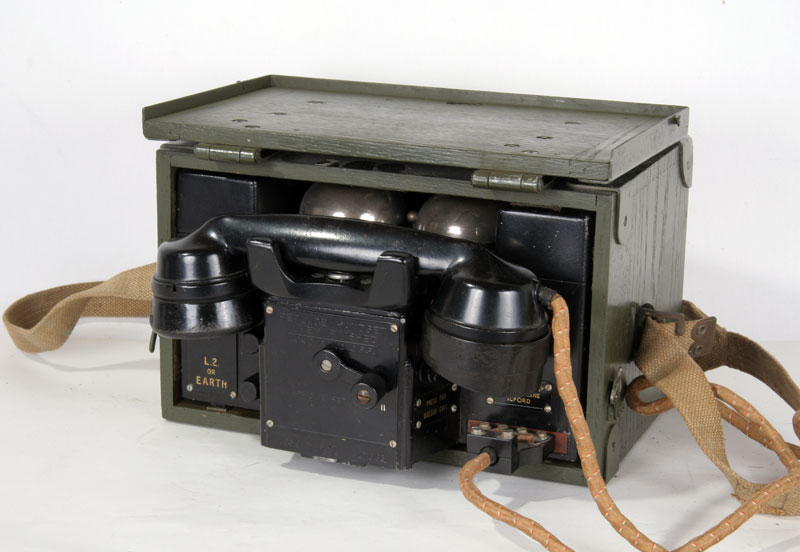

Met geopende klep, de telefoon kan er gedeeltelijk uitgeschoven worden.

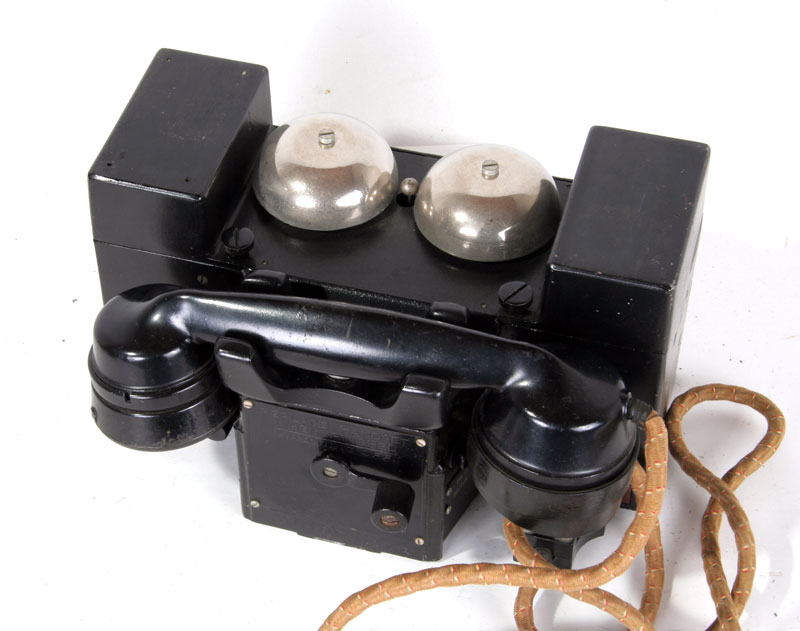

Of, helemaal, zoals hier te zien is

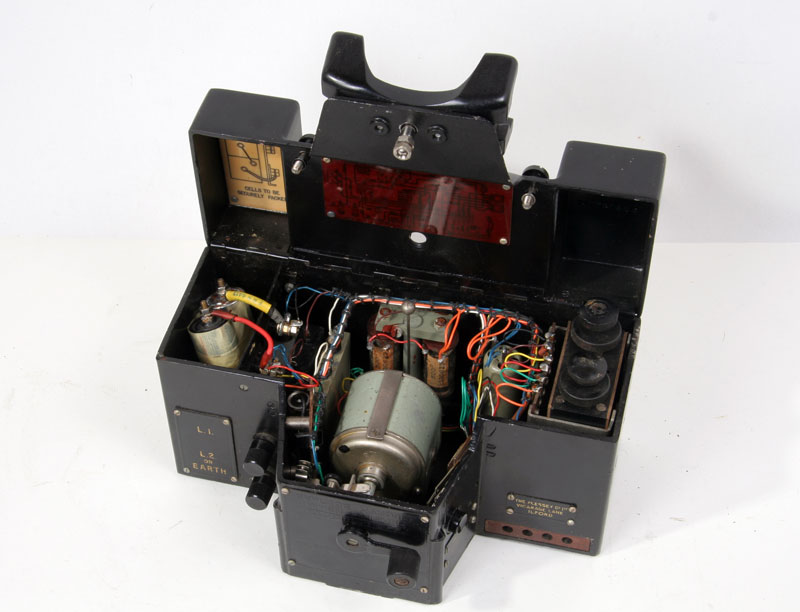

Zo ziet het binnenwerk eruit, links de batterijen, midden bel en generator en links de beroemde buzzer.
Al met al een kleurig geheel.

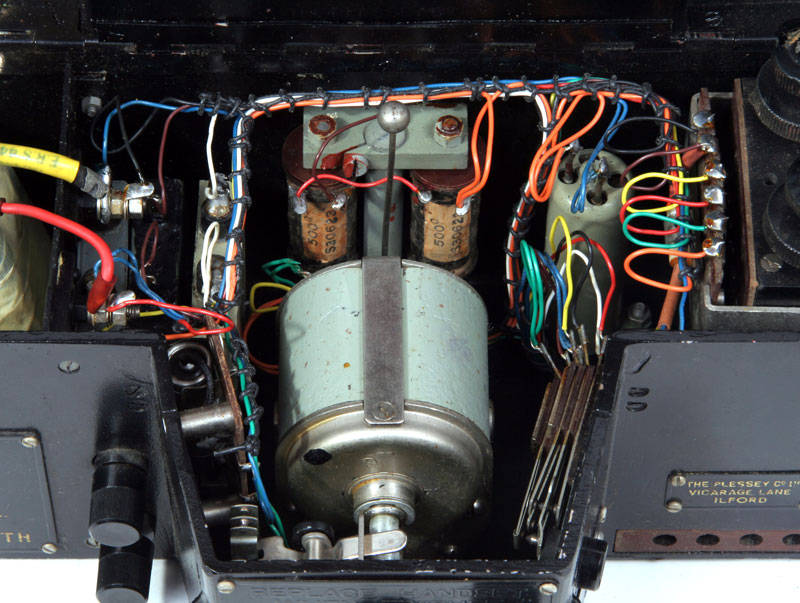

Hier is de generator in het midden duidelijk te zien met daarachter de klepel van de bel.

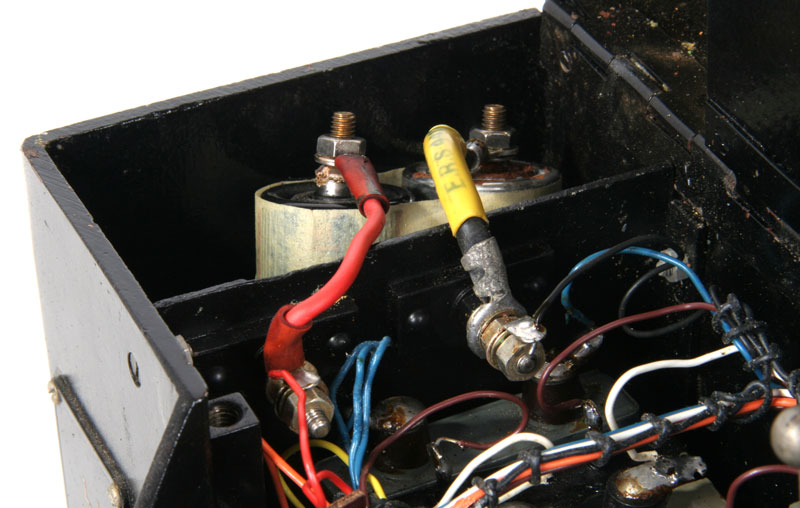

De afdeling voor de batterijen.

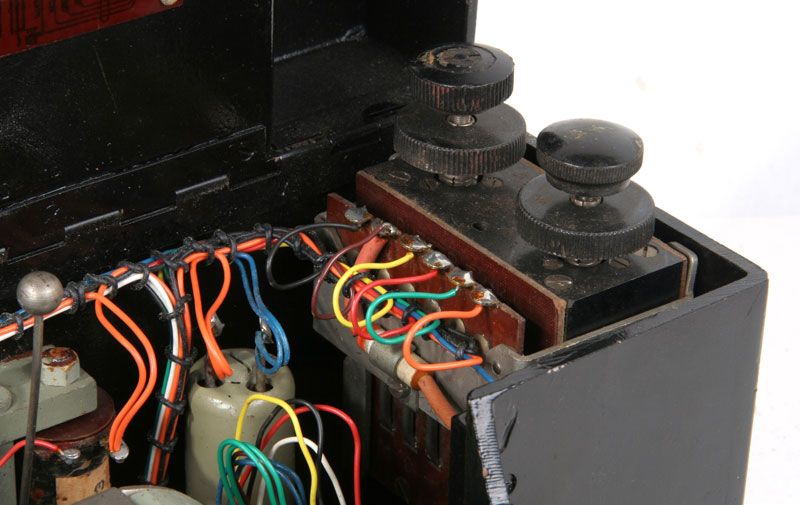

De ingebouwde buzzer.

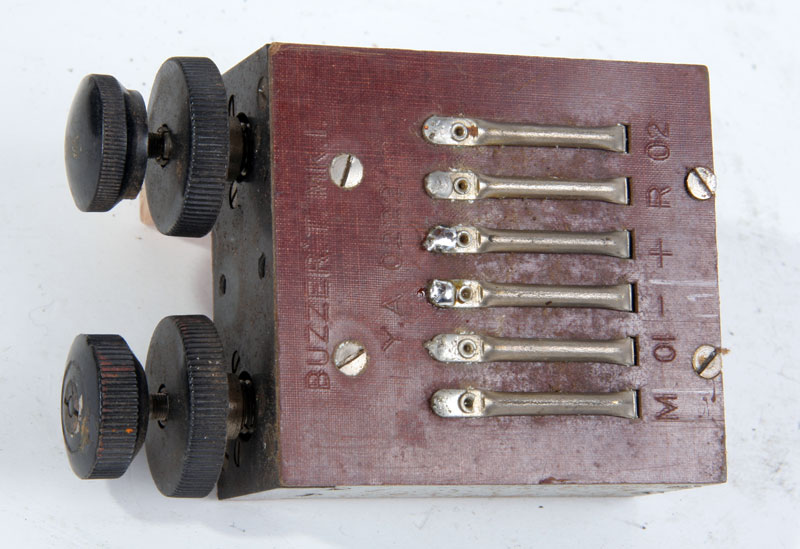

De buzzer.

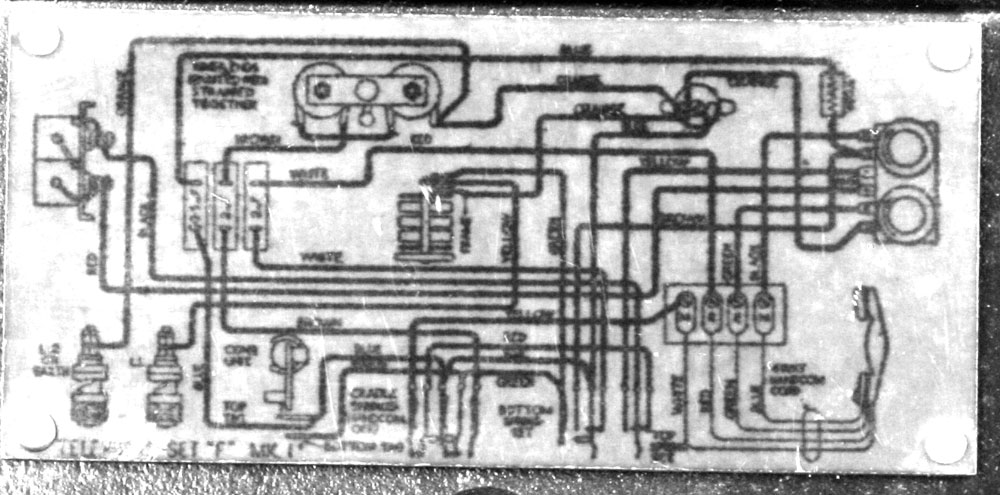

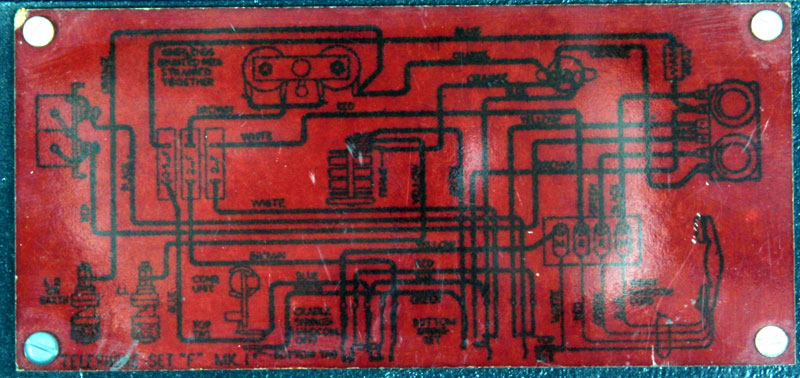

Het schema. Onder aan de pagina staat een plaatje van schema in grijstinten.

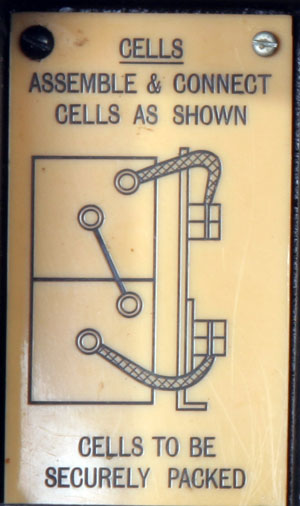

Gebruiksaanwijzing voor de plaatsing van de batterijen.

De plug van de telefoonhoorn.

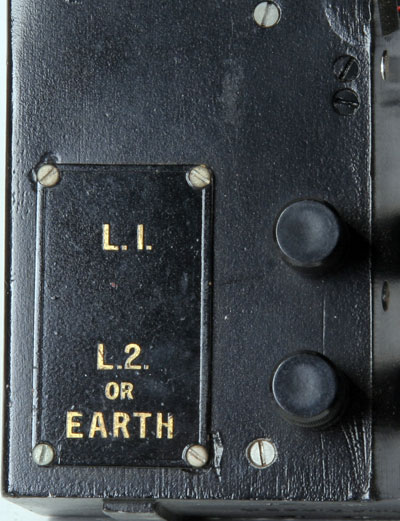

De aansluiting voor de lijn.

Het gedeelte hieronder laat enige details zien van de kast en de telefoon. Deze info is speciaal bedoeld
voor hen die het een en ander willen maken of opknappen.

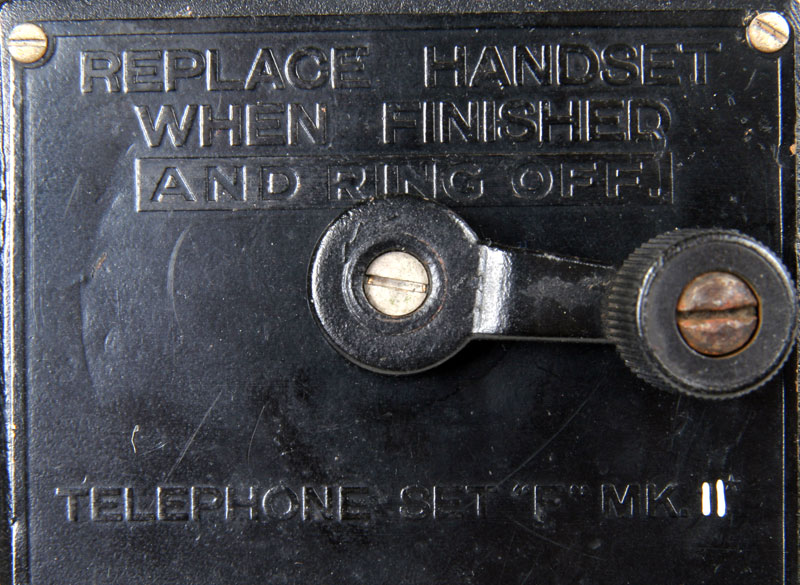

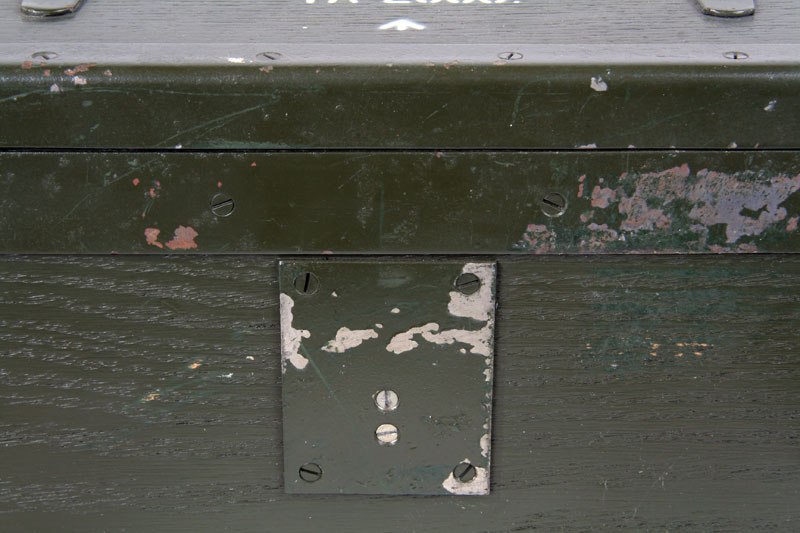

Het plaatje achter de slinger

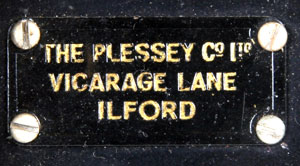

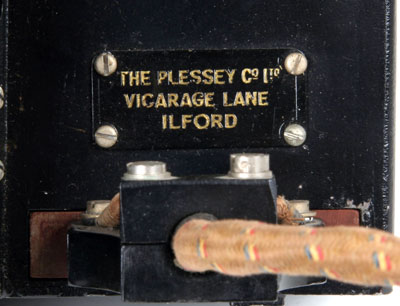

De fabrikant van de telefoon.

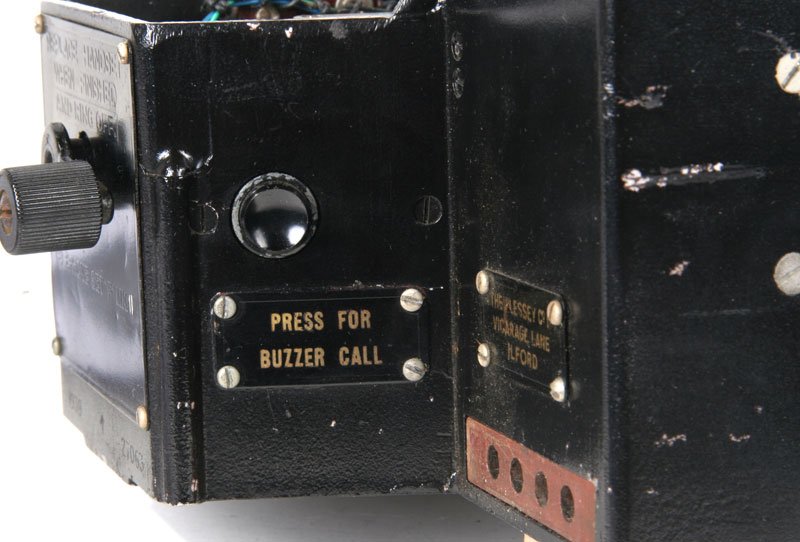

Call-button.

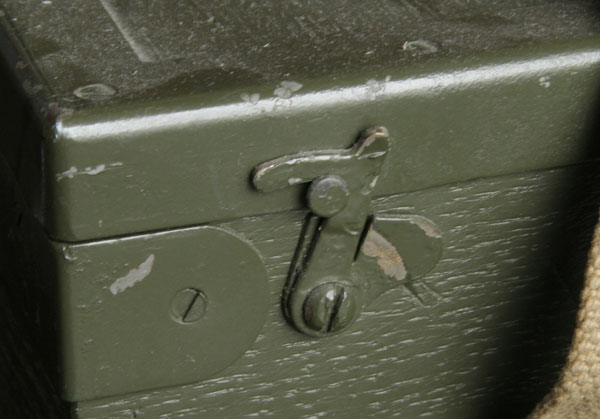

De sluiting.

De bevestiging van de vergrendeling.

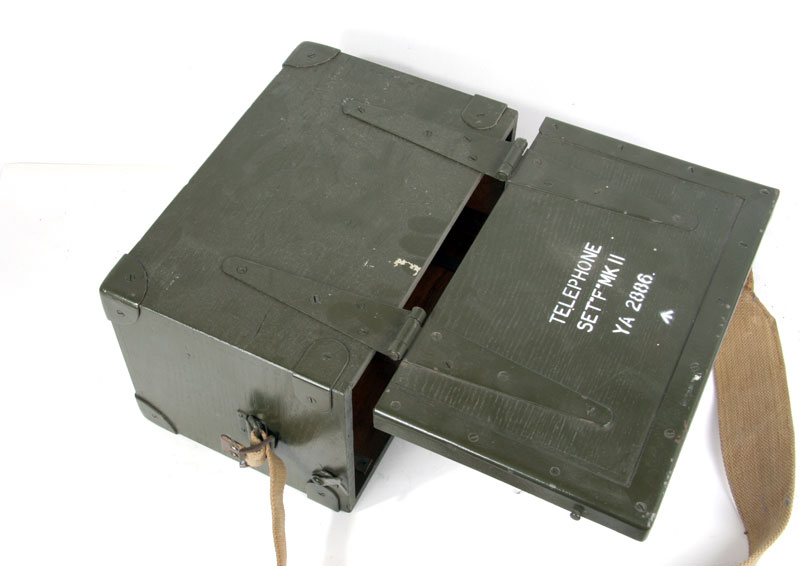

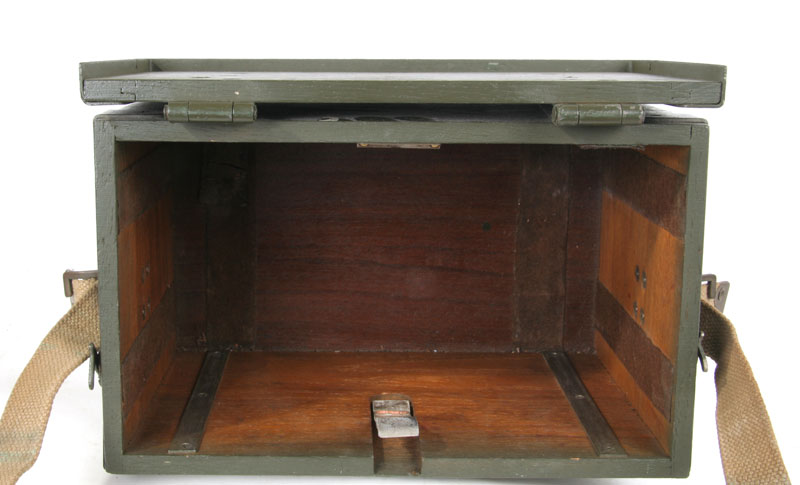

Kast met geopende klep.

In het midden de vergrendelingsveer, gemaakt van staal, maar bewerkt zodat het er wat bronsachtig uitziet.

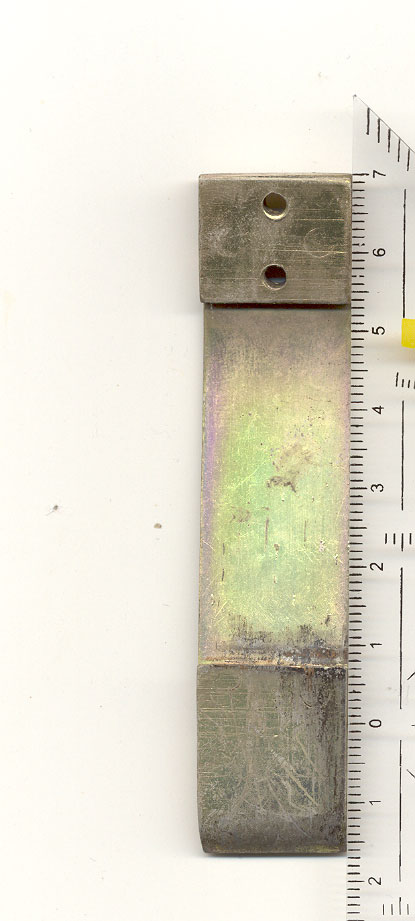

Vergrendelingsveer bovenaanzicht.

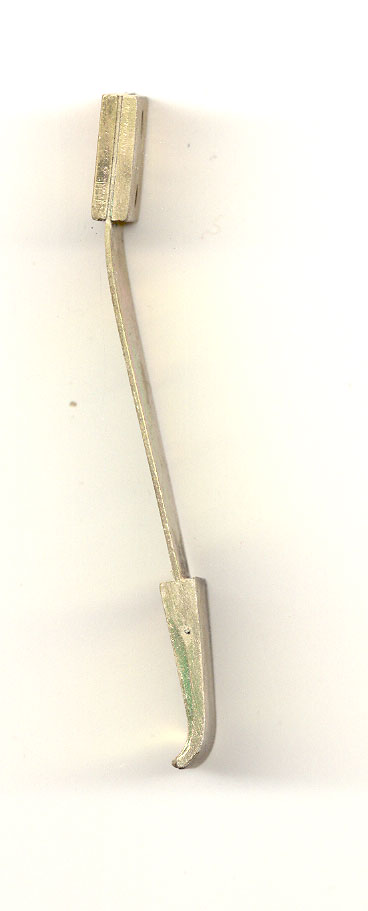

Vergerndelingsveer, zijaanzicht.

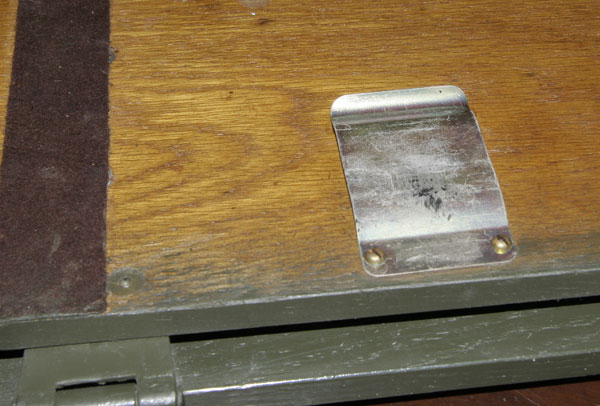

Veer boven in de kast.

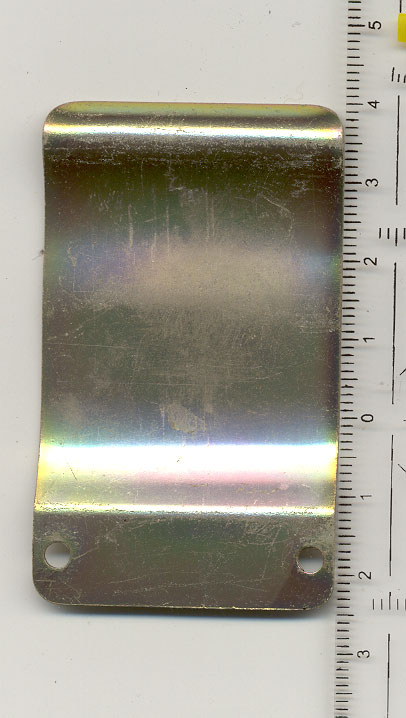

De veer boven in het kastje, dun staal.

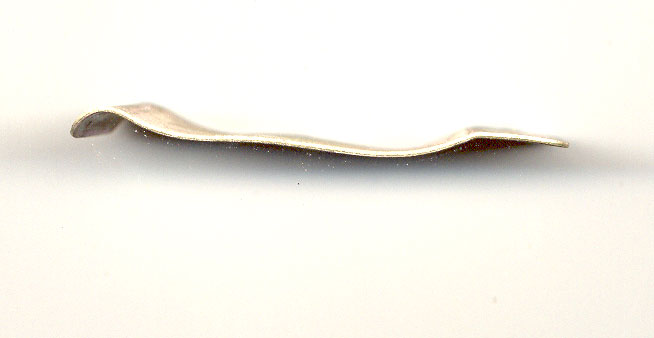

Zijaanzicht van de veer.

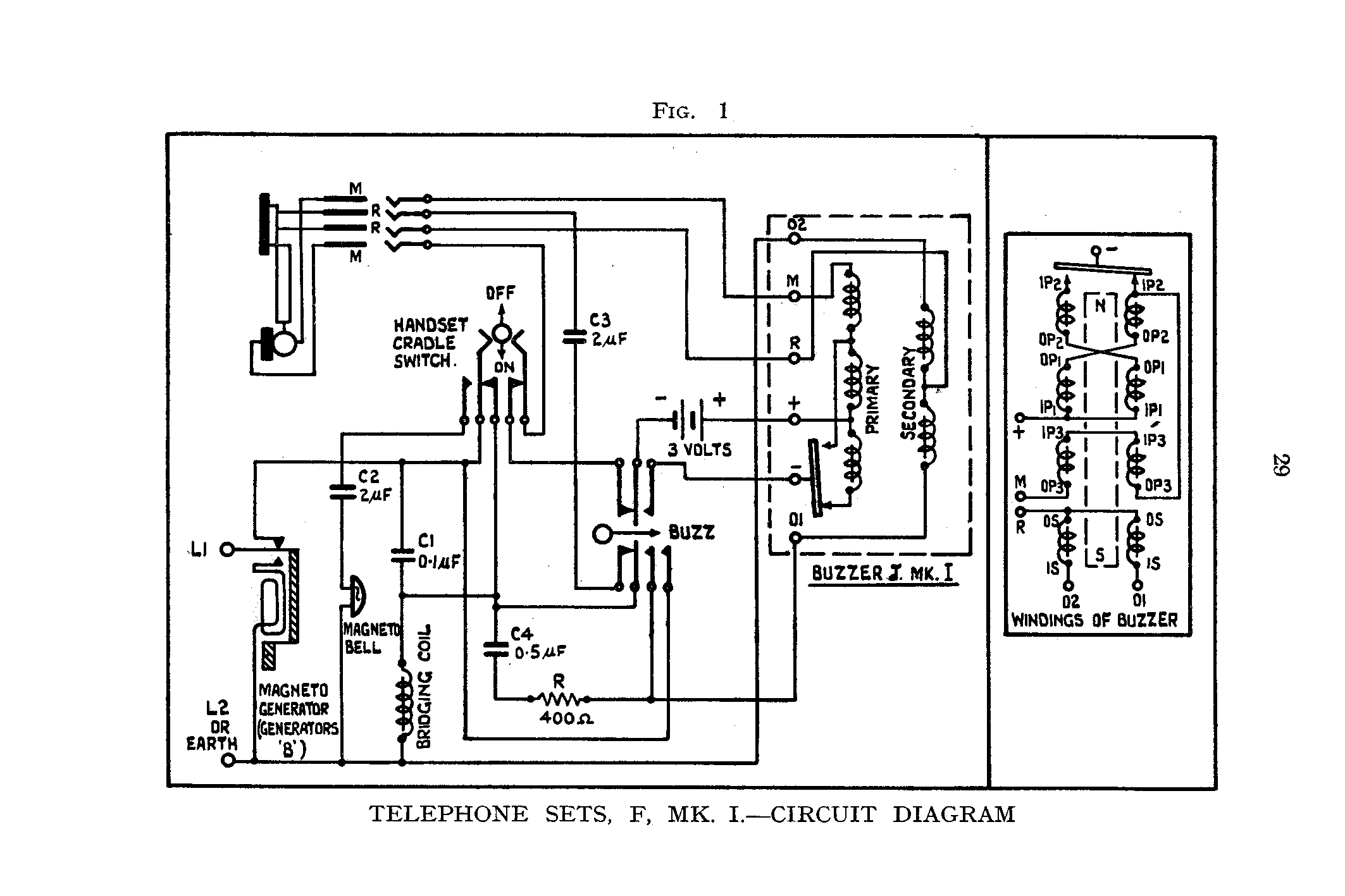

Nogmaals het schema, nog steeds moeilijk leesbaar.

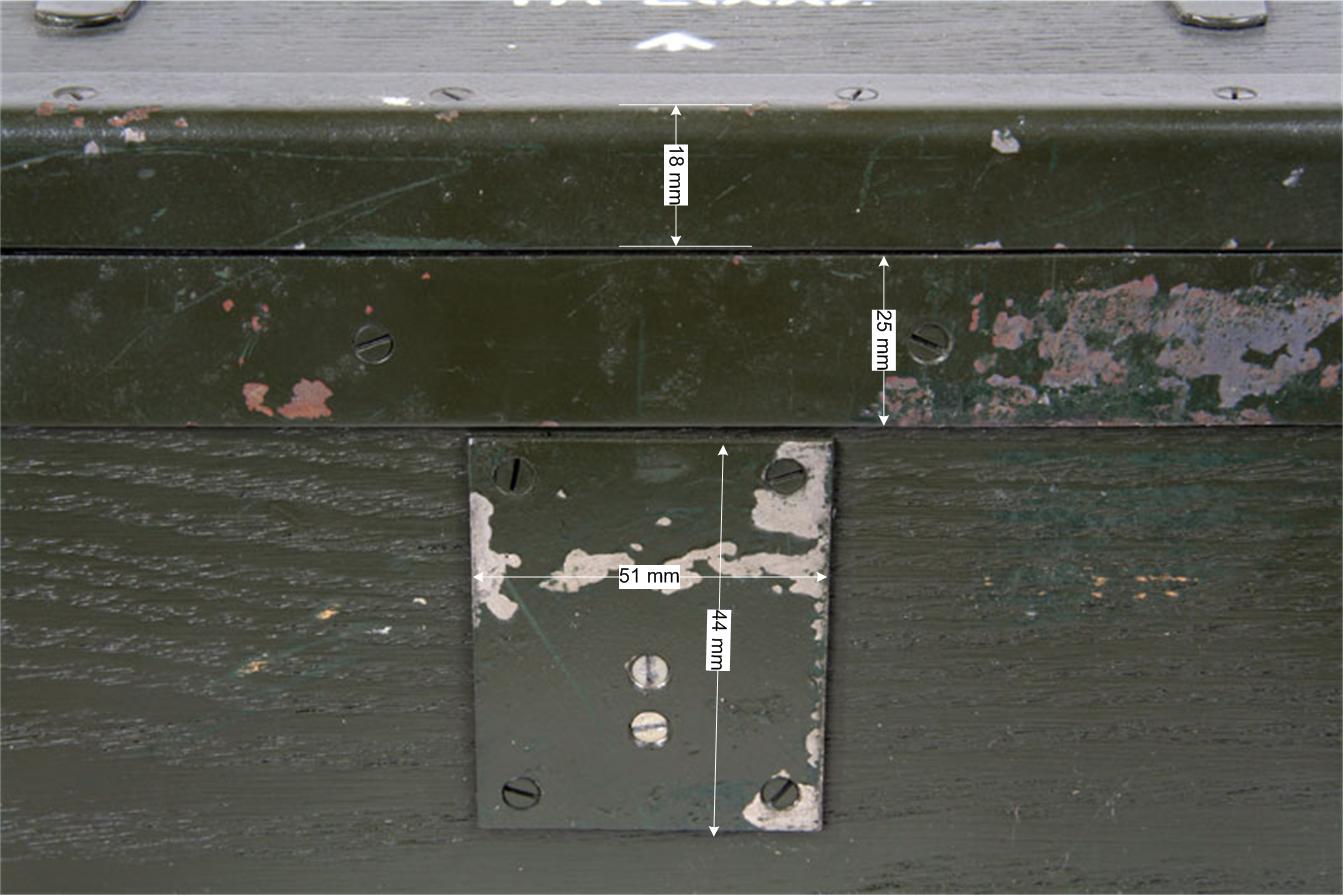

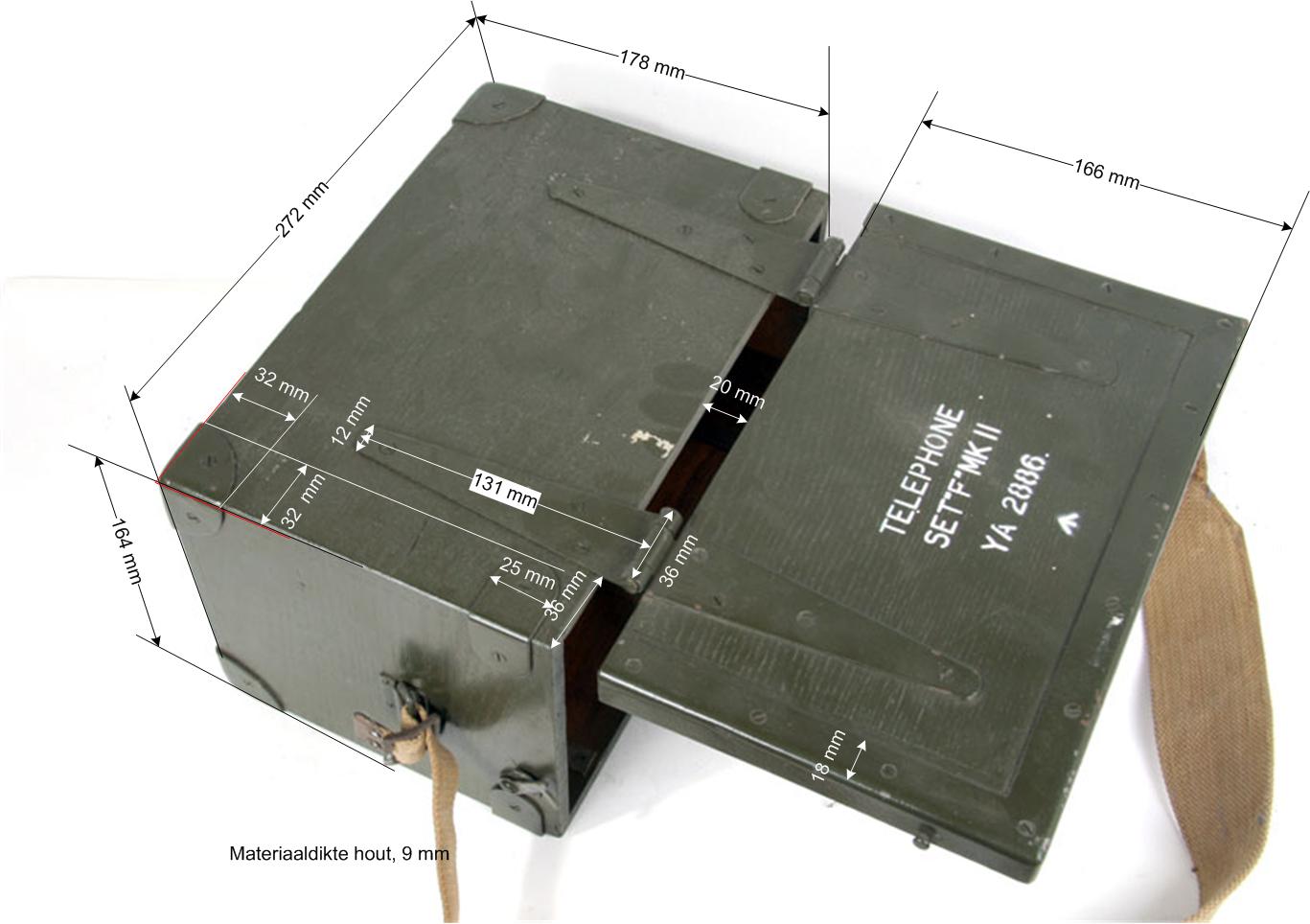

Voor de mensen die de kast na willen maken, hieronder twee rekeningen met maten. Bij vragen even een E-mailtje aan info@pa3esy.nl.
