Een overzicht van microfoons, hoofdtelefoons, de combinatie ervan en seinsleutels.
De wijsheden over de sets waarbij de apparaten werden toegepast stammen uit de overzichten
uit "Wireless for the Warrier" Volume 2 van Louis Meulstee, waar alles op het gebied van microfoons,
telefoons, seinsleutels, lampjes en reserve-delen in staat vermeld.
Op deze pagina worden alleen de instrumenten vertoond die ik bezit en eventueel zaken,
die ik van iemand mag lenen om ze te fotograferen, maar dan staat de bron er ook bij vermeld.
Er moet nog het een en ander bijgeschreven worden.
MTL of Microphone Throat Lowlevel
Receiver, Headgear, D.L.R Double No.5
Combinatie met een Nr-7 microfoon.
ZA17605, microfoon voor WS-19 en WS-22.
ZA26467 Infantry Tank Telephone (High Power)
Telephoneset no 11 voor de Wireless Set No. 88.
Officers Telephone No 13A voor de Wireless Set No. 31.
Headgear Assembly No 15 voor de Wireless Set No. 88.

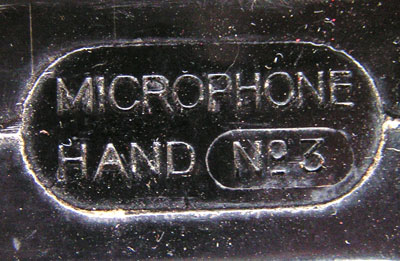

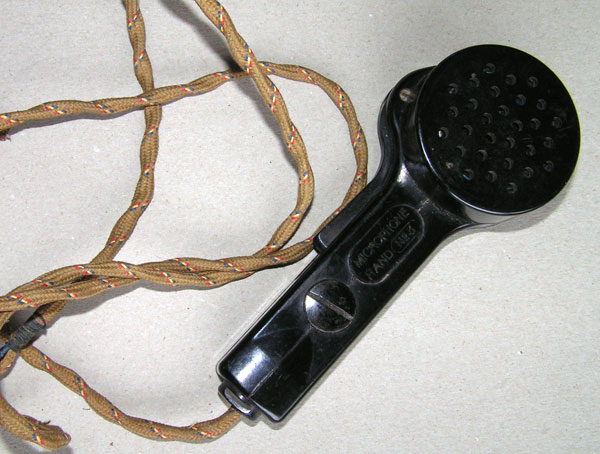

Allereerst de "Microphone Hand No. 3"
Zoals gebruikelijk, enige verwarring, er bestaan twee soorten No.3.
De ZA4199, deze werd gebruikt bij de W.S. 17 en werd zonder plug aangesloten.
De ZA 5371, gebruikt bij de sets : W.S. 5, W.S. 9, W.S. 11 en W.S. 23
(met plug).
Het toegepaste kapsel is voor beide types hetzelfde nl. MK4. ( Koolmicrofoon)

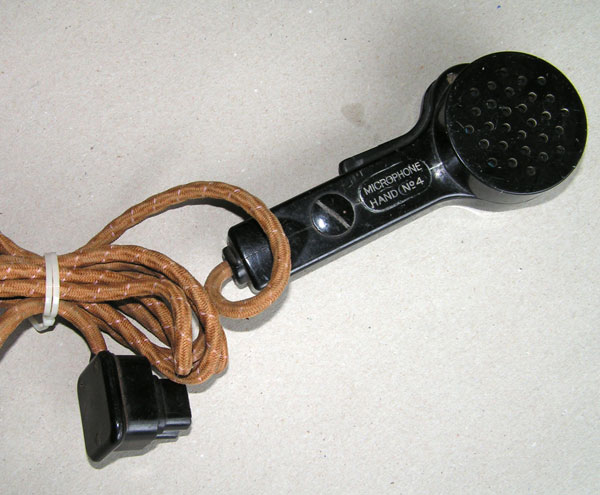

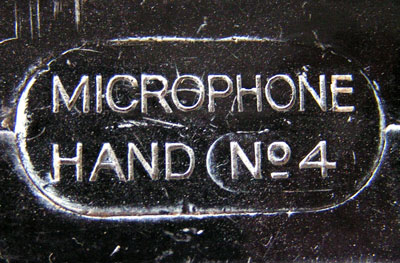

Microphone Hand No.4
ZA5313, toegepast bij W.S. 8, W.S. 12, W.S. 21 en W.S. 33 (met 4 polige plug)
Deze microfoon had ook kapsel MK4. Dit kapsel gebruikte ik in serie geschakeld met de antenne als microfoon
van mijn eerste zender met de genererende "Pupil" van Maxwell. Je mocht niet te dicht bij de microfoon komen
want dan verliep de draaggolf. Het werkte niet bijster goed.

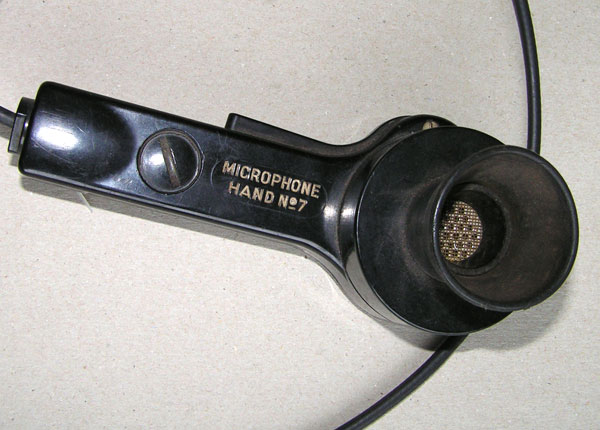

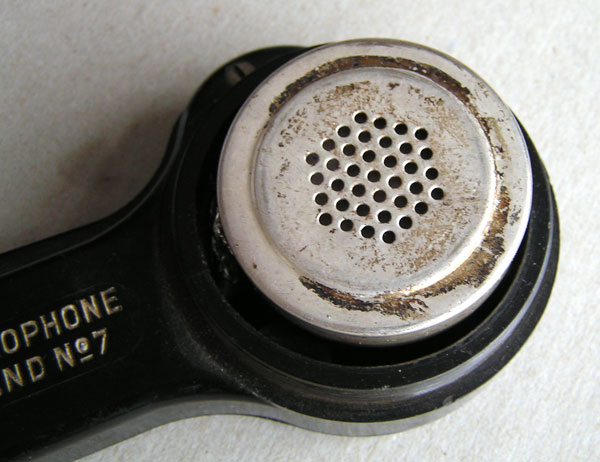

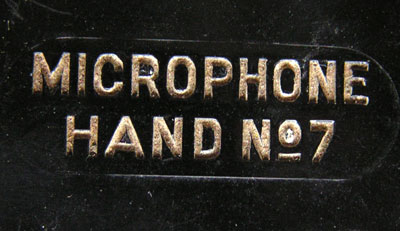

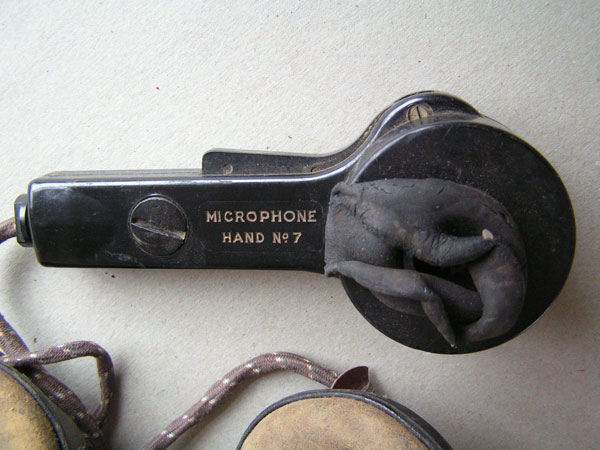

Microphone Hand No. 7
ZA2902, een veel voorkomende microfoon, die gebruikt werd bij : W.S. 19, W.S. 22, en W.S. 43 (met plug)
Als kapsel werd het dynamische microfoonkapsel ZA11383 gebruikt.
ZA11383

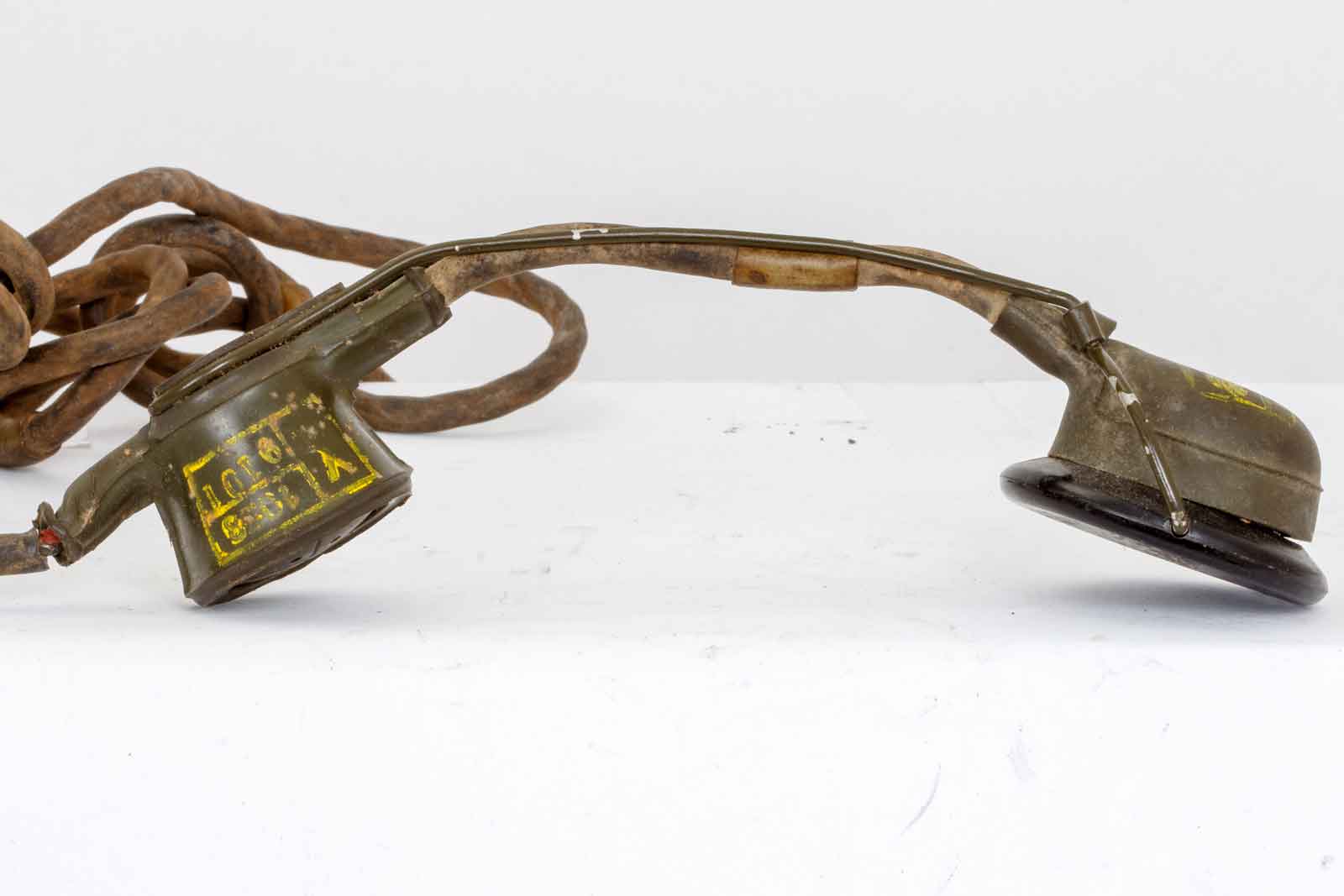

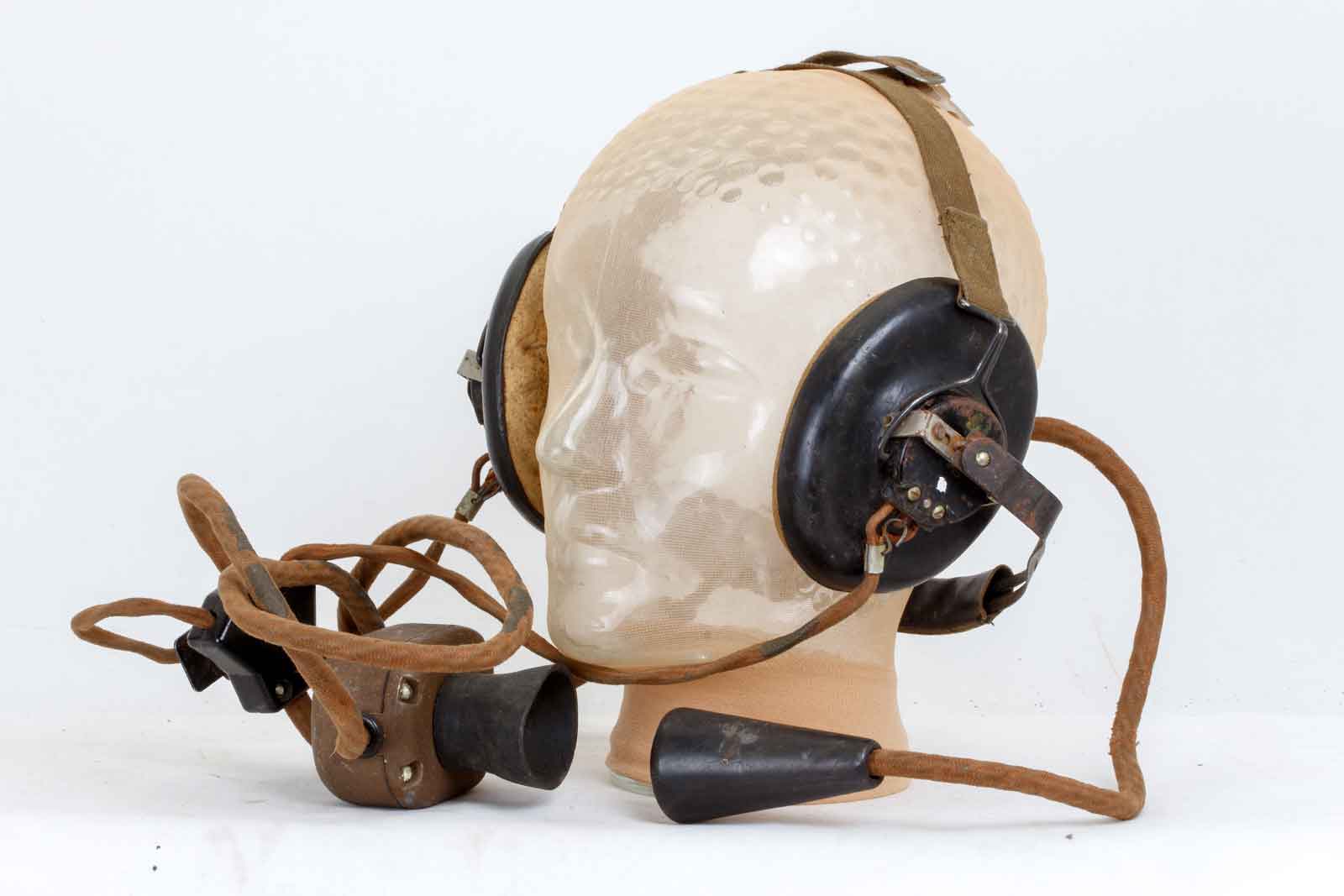

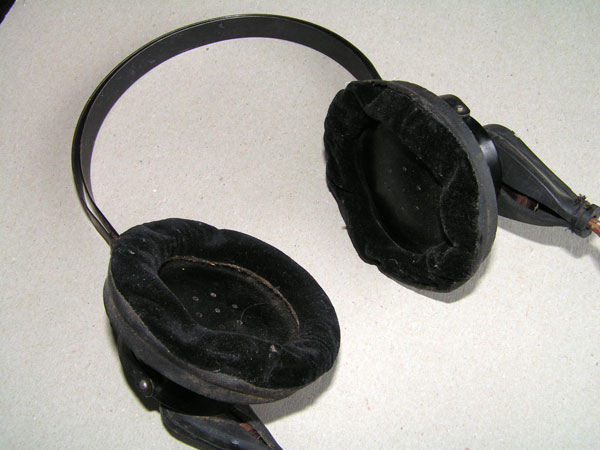

Headgear Assembly Canadian No. 10
Canadese uitvoering met een ander soort microfoon.

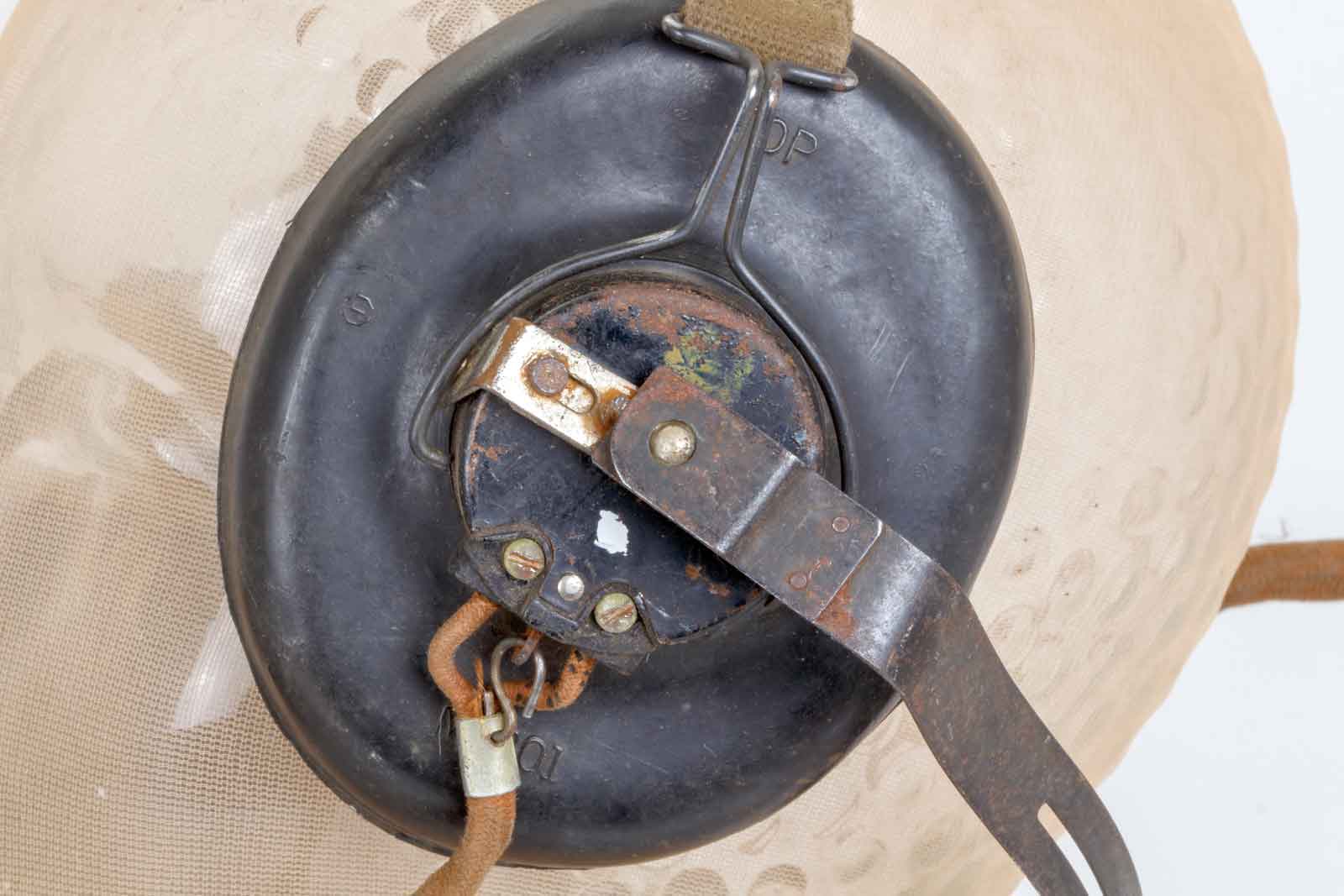

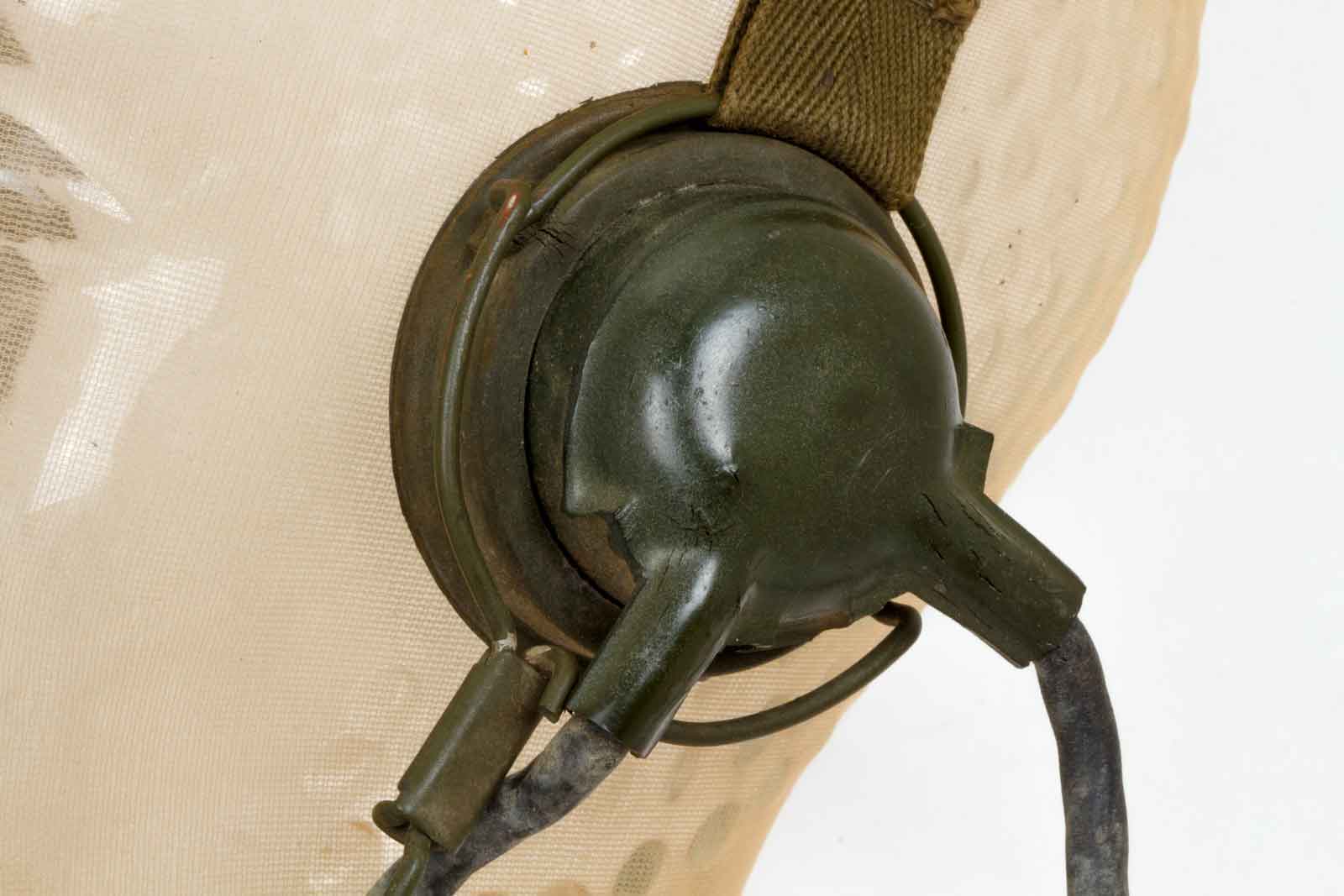

De grote rubberen oorschelp die beter afdichte tegen omgevingsgeluid en wat comfortabeler over de oren zit.

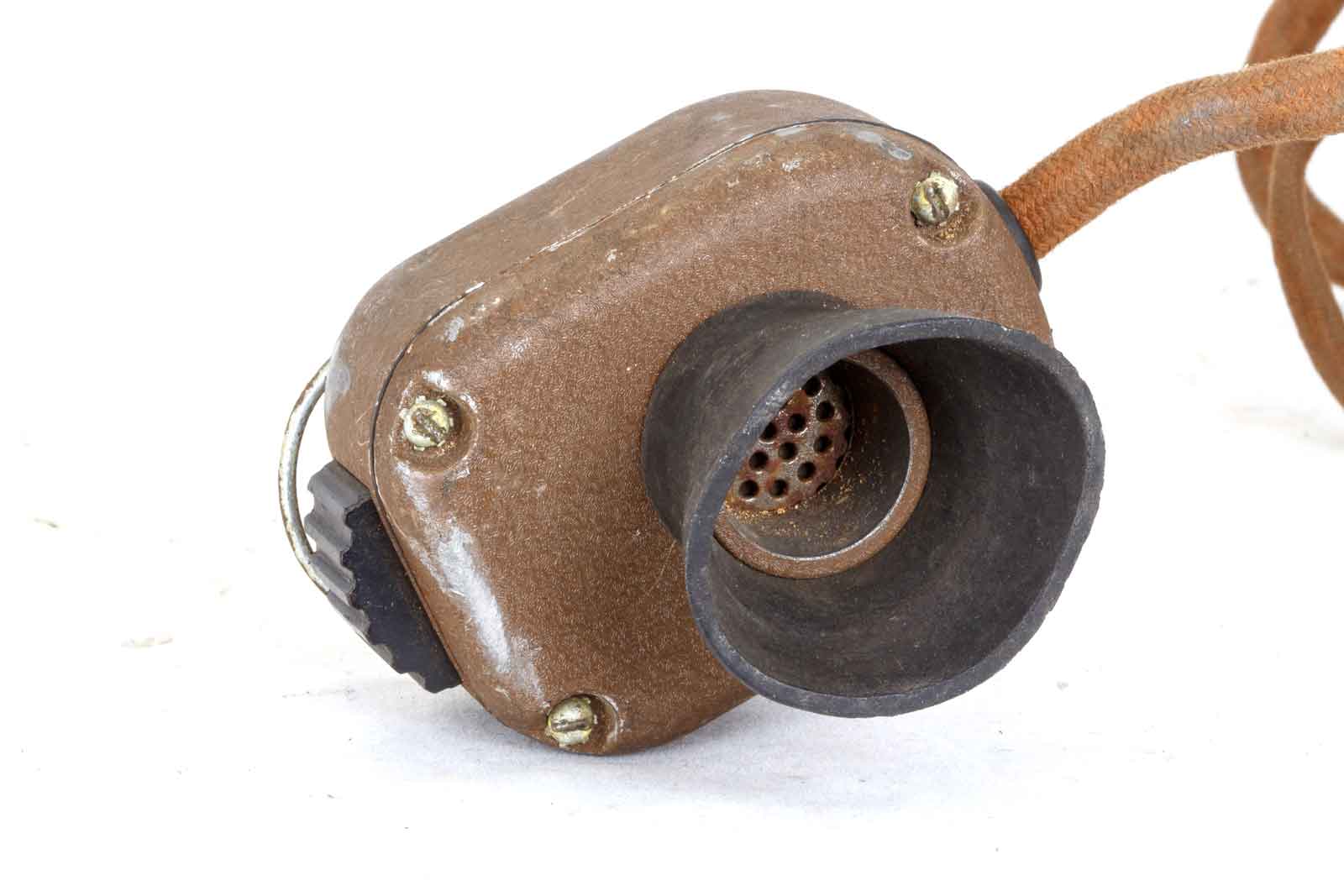

De microfoon met aan de achterkant een simpel haakje.

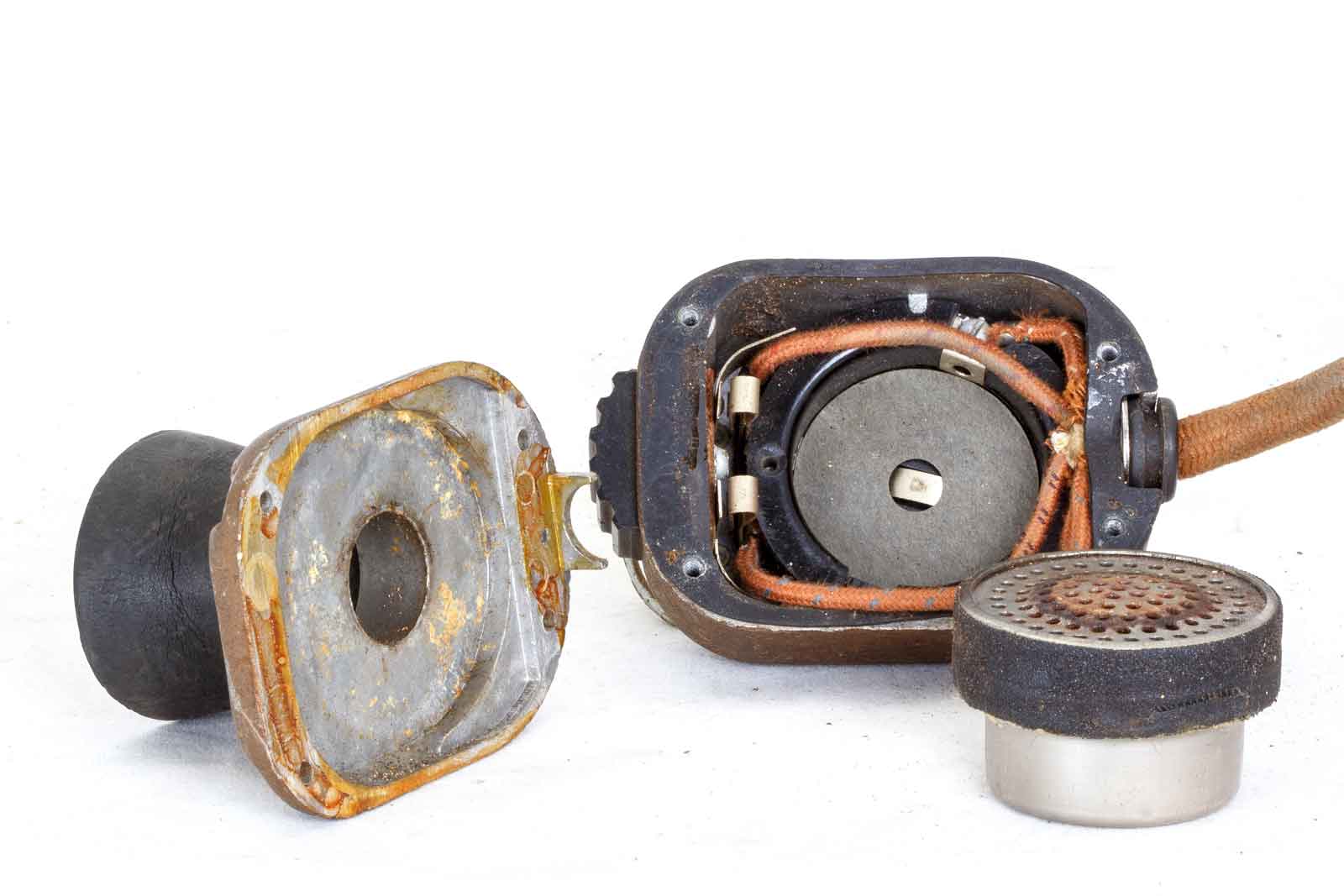

Het binnenwerk van de microfoon, een dynamische type. Het kapsel is een ZA11383, deze wordt ook gebruikt in de No.1 Assembly.

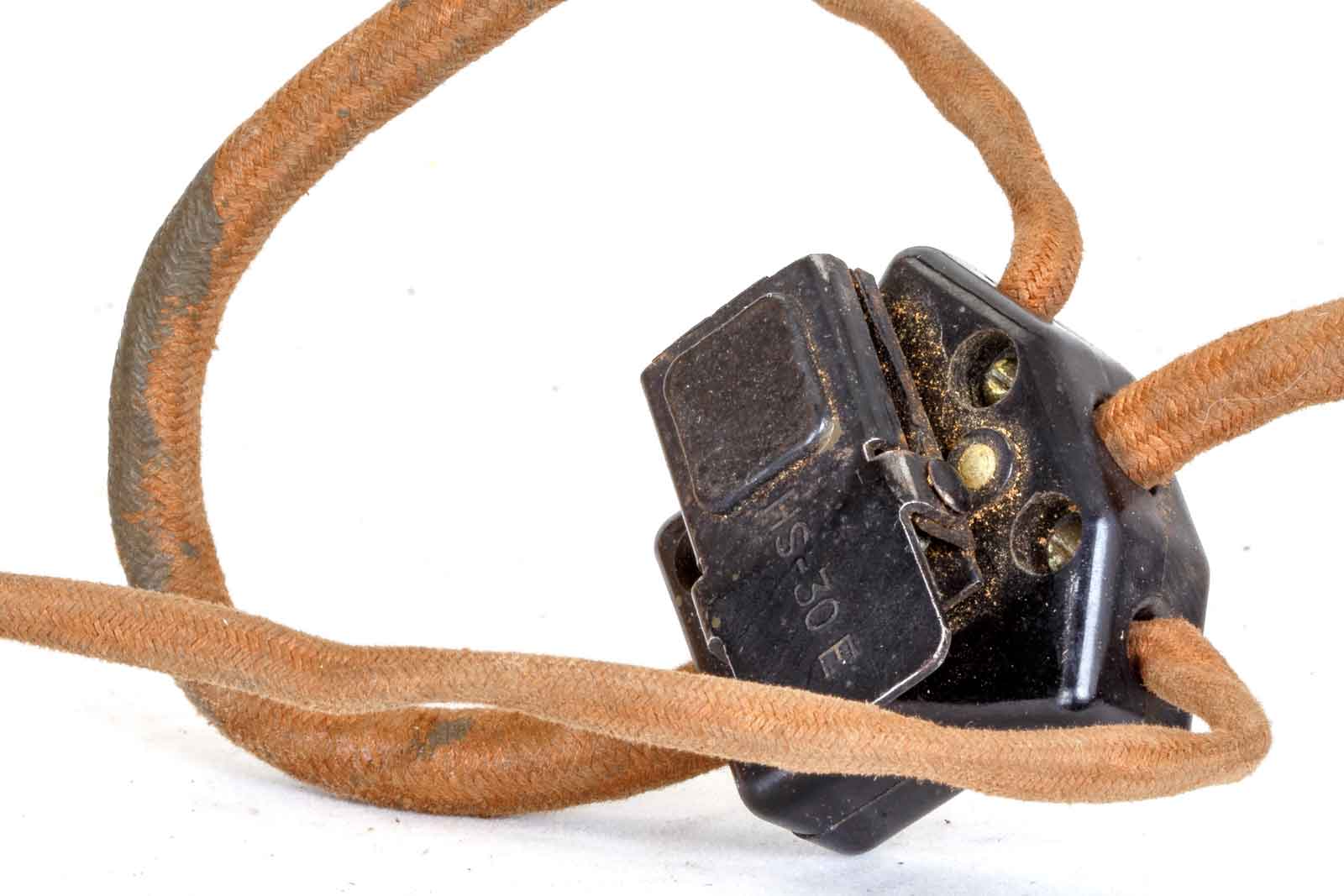

De klem met de signaal-verdeler.

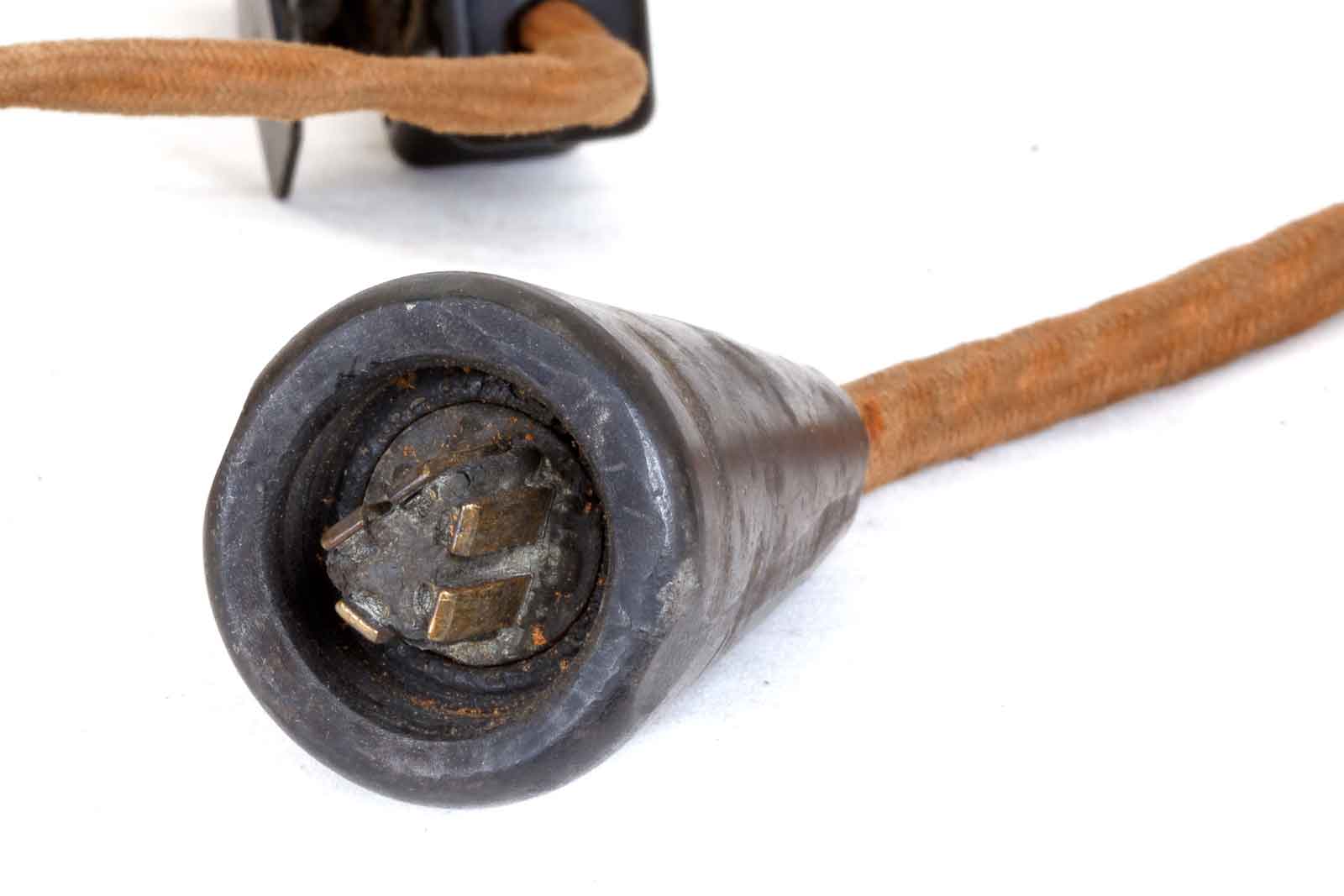

De "Snatch"-connector.

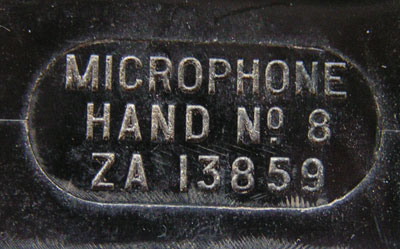

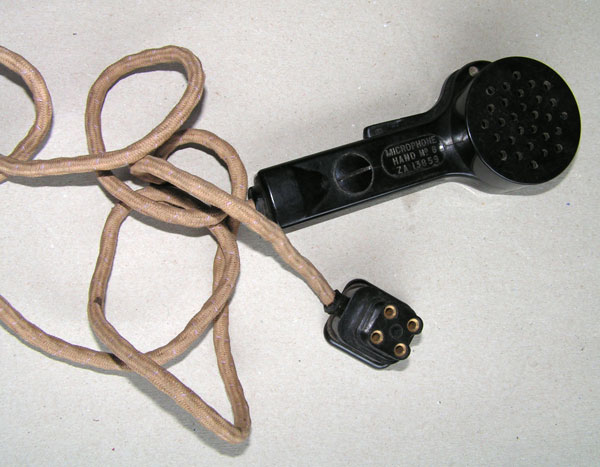

Microphone Hand No. 8
ZA 13859

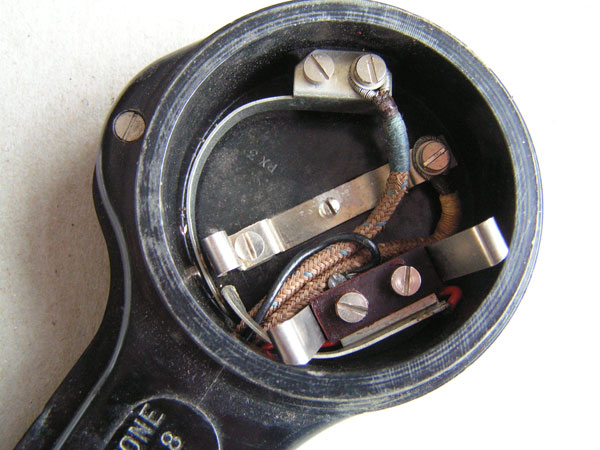

Deze microfoon wordt gebruikt bij de Remote Control Unit van de W.S. 22 en heeft ook het MK4 kapsel

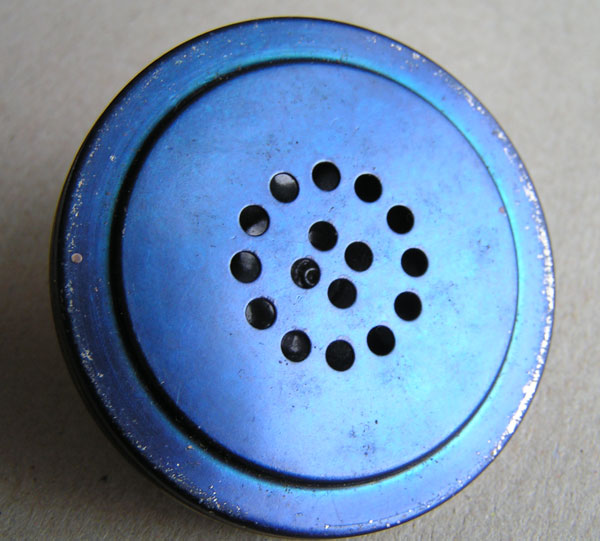

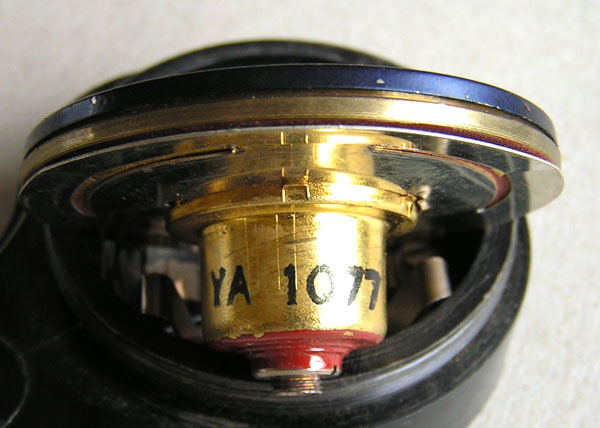

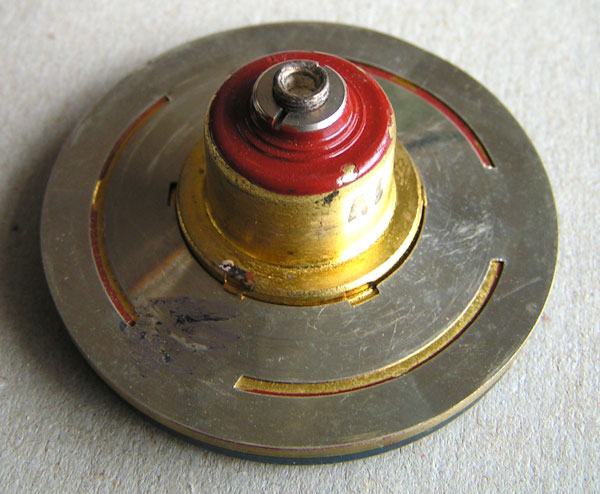

Het MK-4 kapsel, koolmicrofoon.
In het midden het stekkertje dat in de achterkant van het kapsel past.

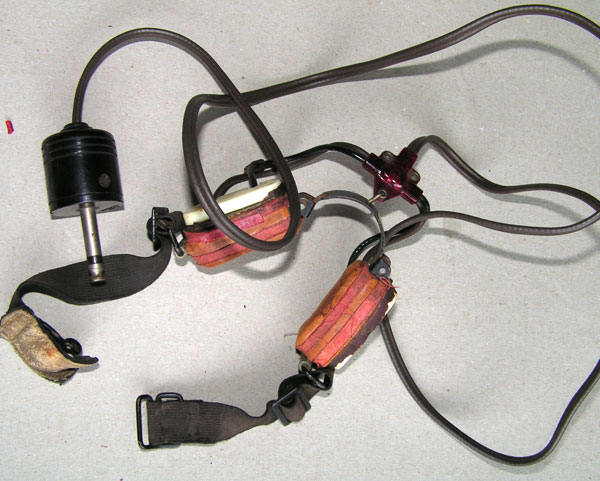

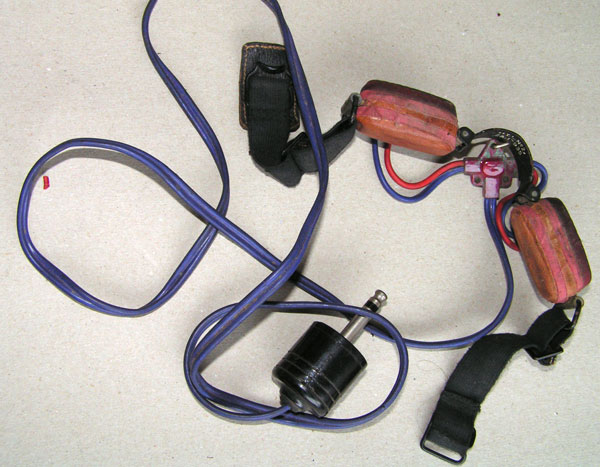

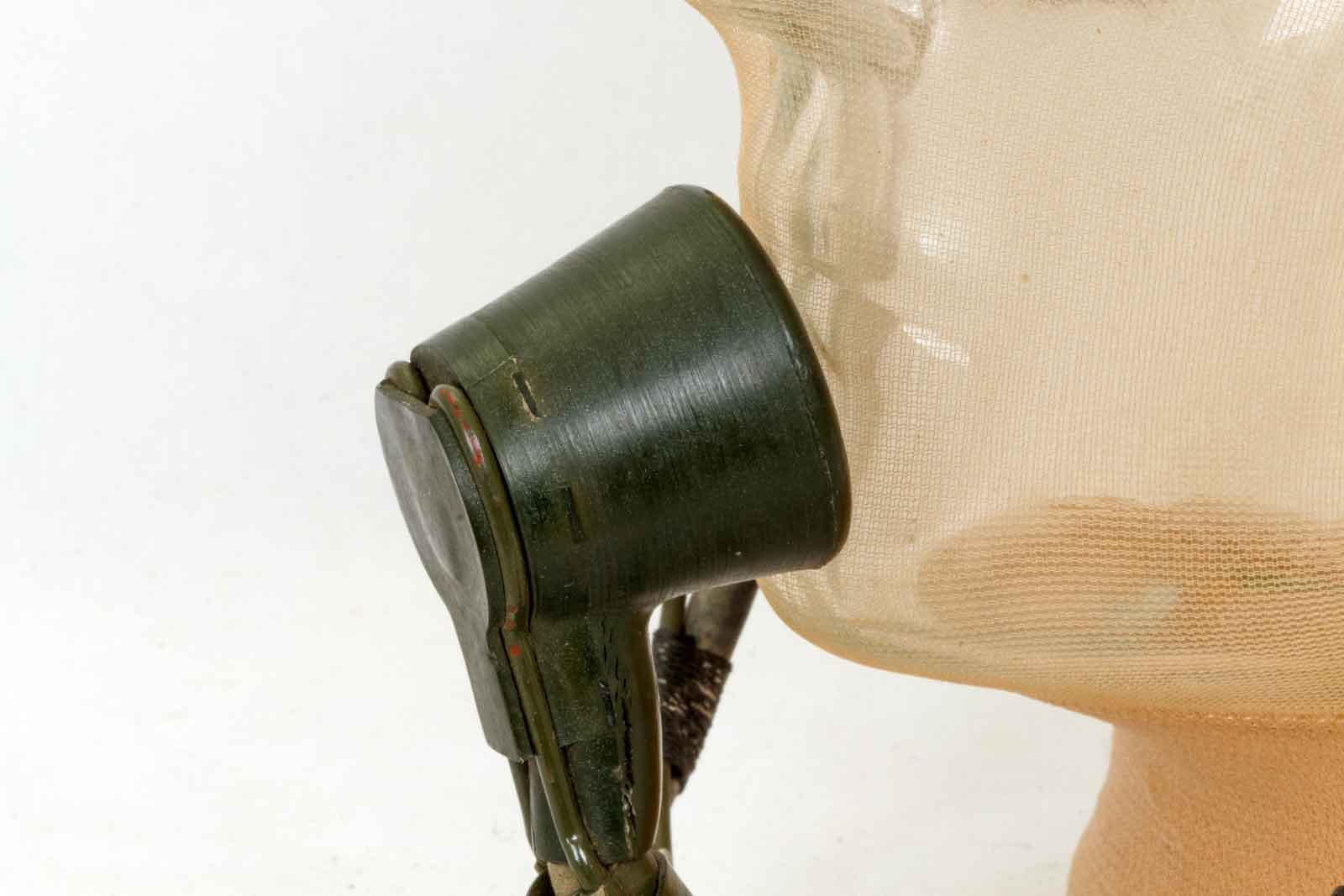

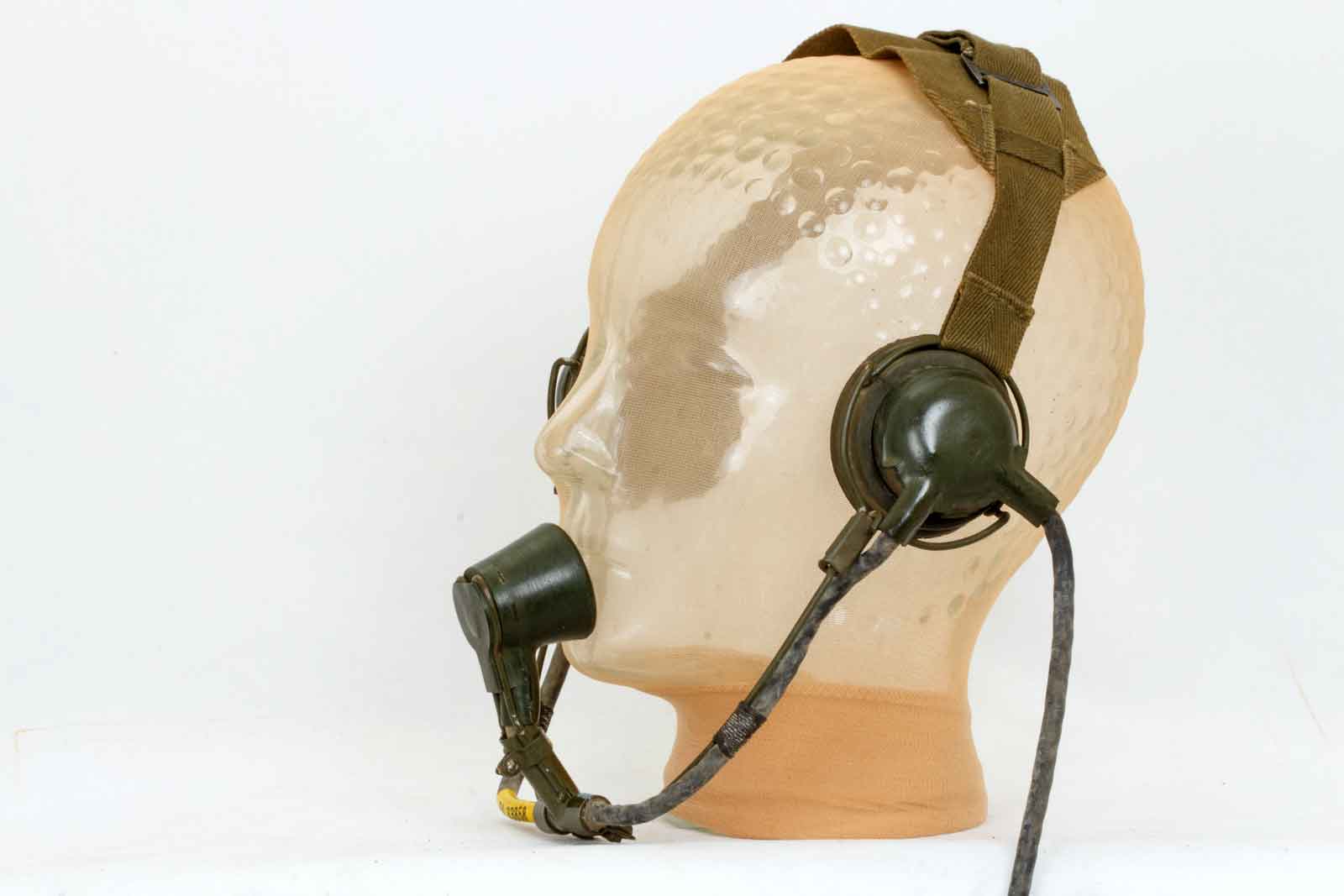

MTL of Microphone Throat Lowlevel

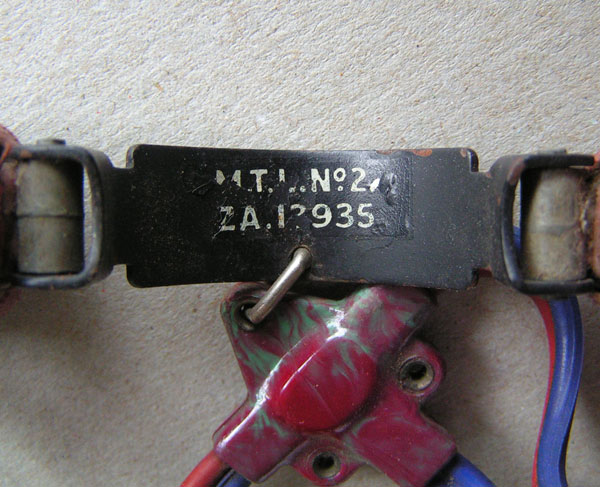

2MK1 of ZA13935
Deze keelmicrofoon werd gebruikt bij de W.S. 38 MK I en II.
Kenmerken zijn zwarte halsband, rubberen afdekking en PVC-snoer.
Deze had een blauw snoer.
En deze een bruin snoer.

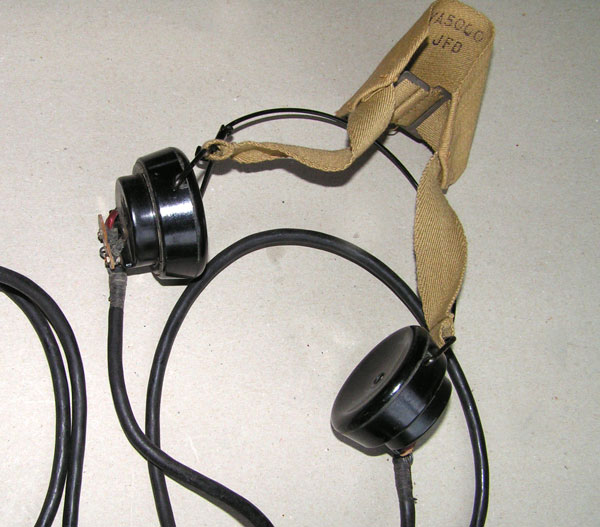

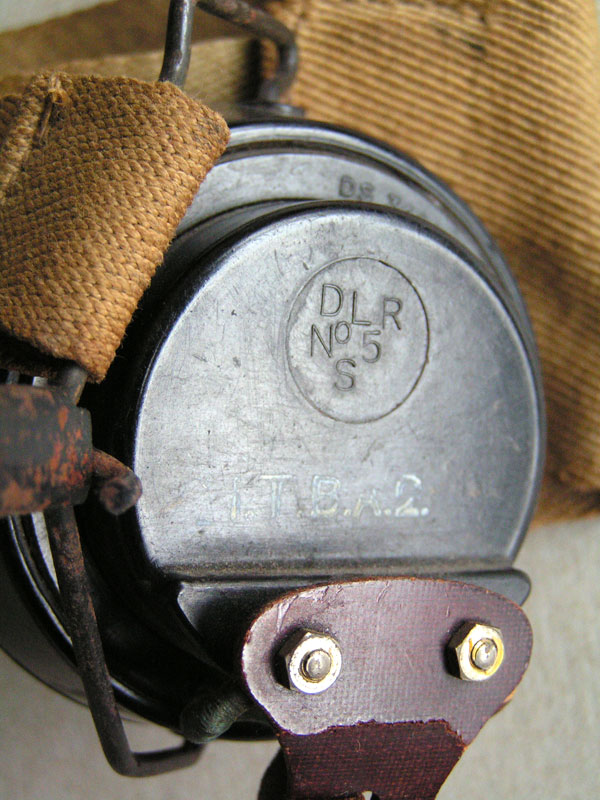

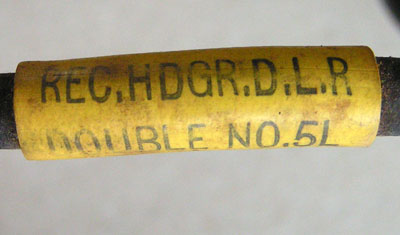

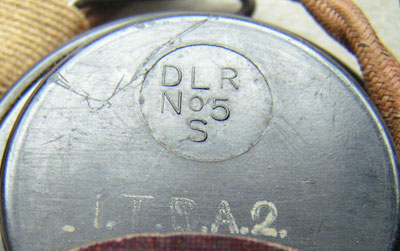

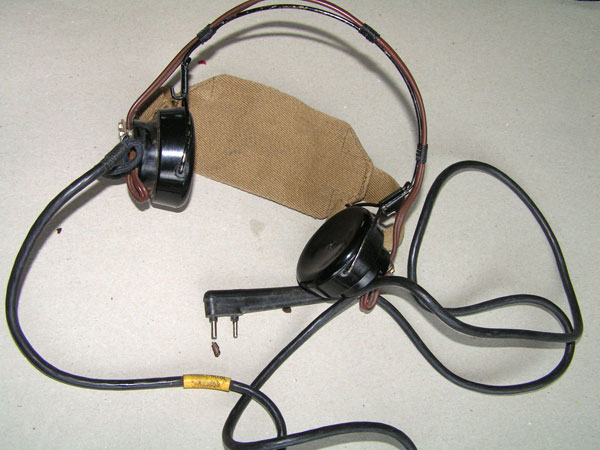

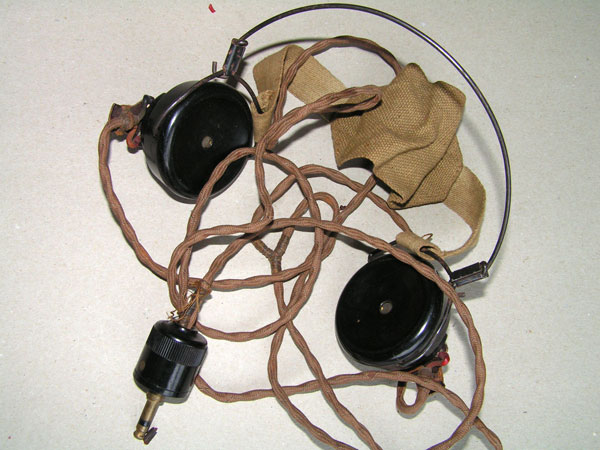

Receiver, Headgear, D.L.R Double No.5
Deze laagohmige, maar wel zeer gevoelige hoofdtelefoon werd bij de R209 gebruikt.

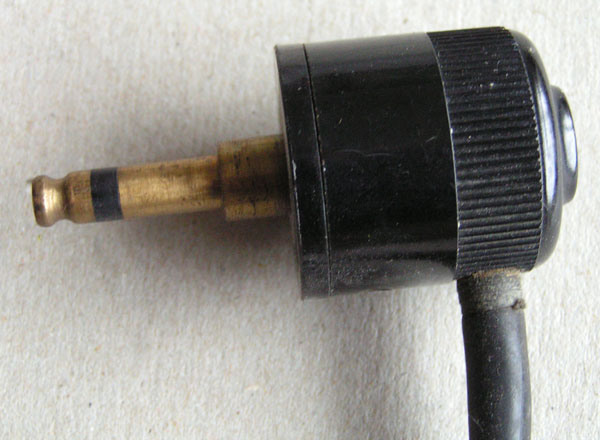

Hier is de tweepolige plug te zien.

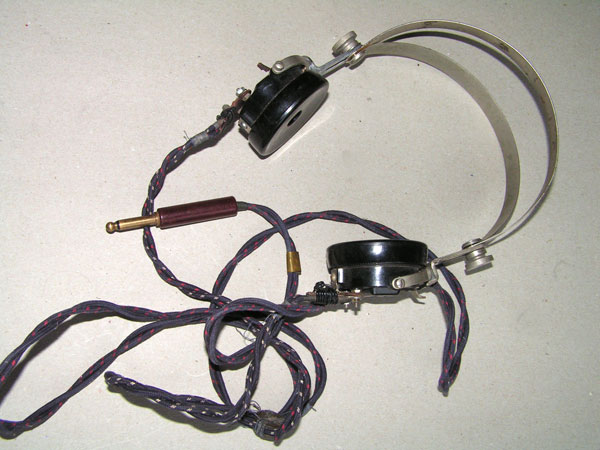

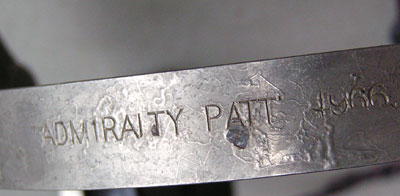

Admiralty.

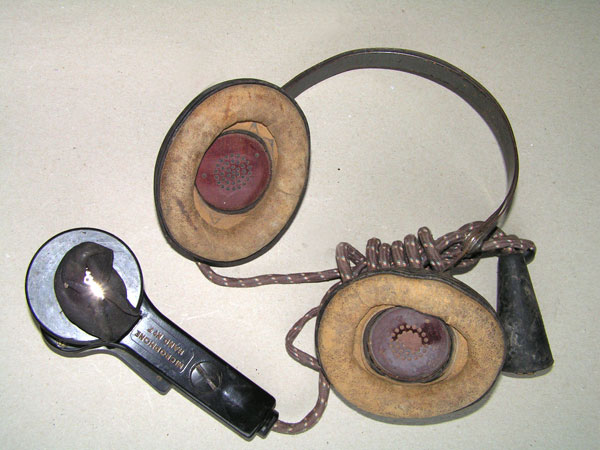

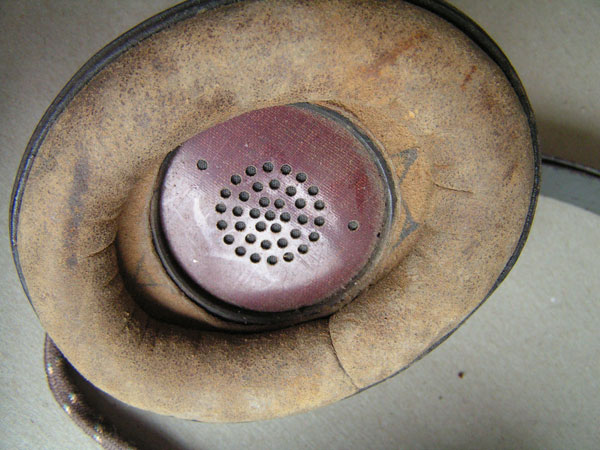

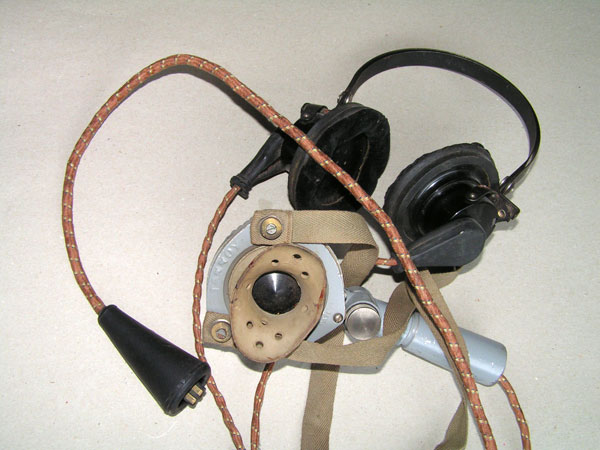

Combinatie met een Nr-7 microfoon.

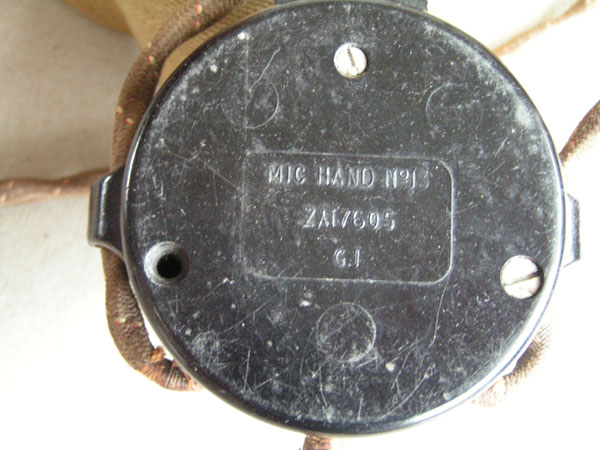

ZA17605, microfoon voor WS-19 en WS-22.

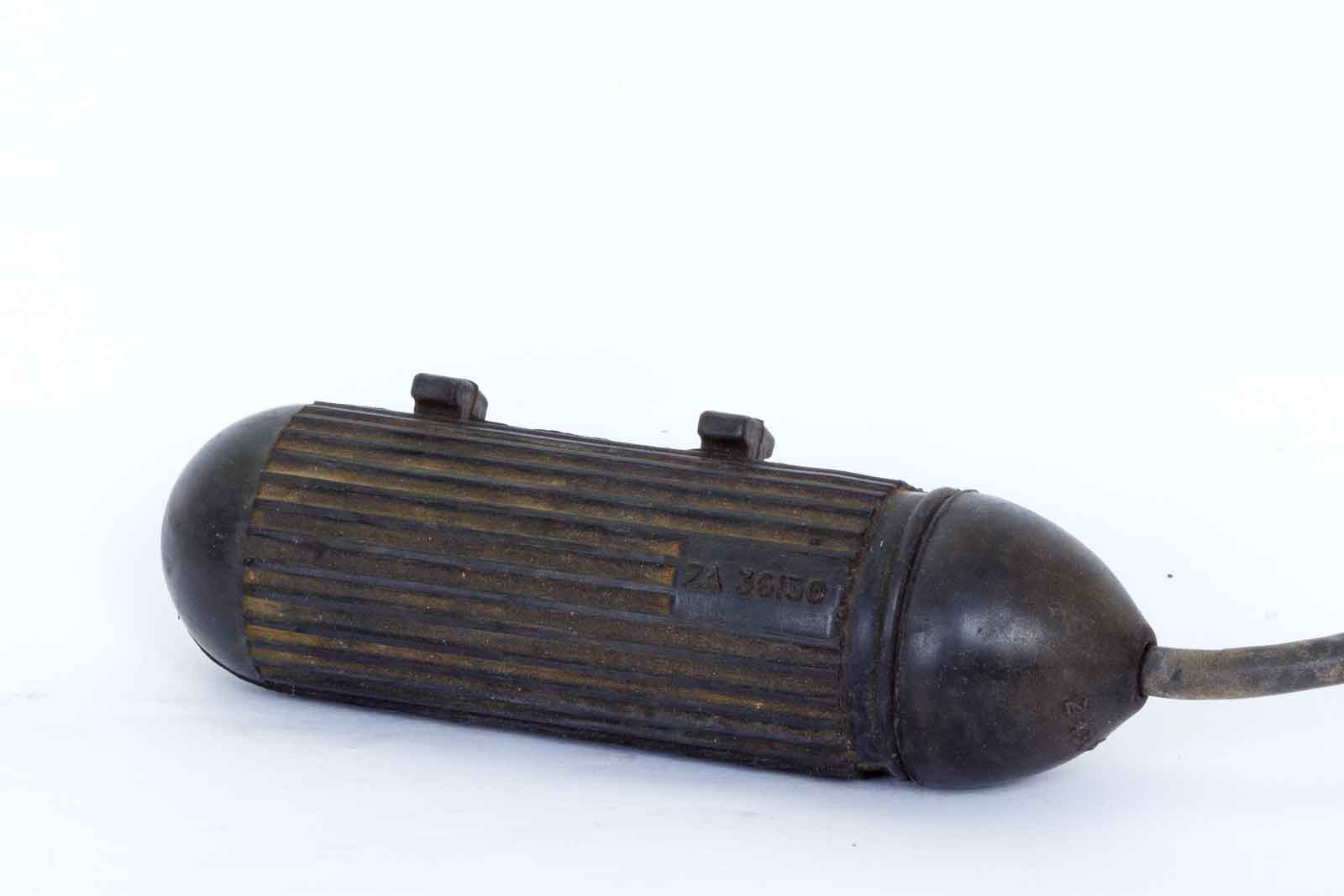

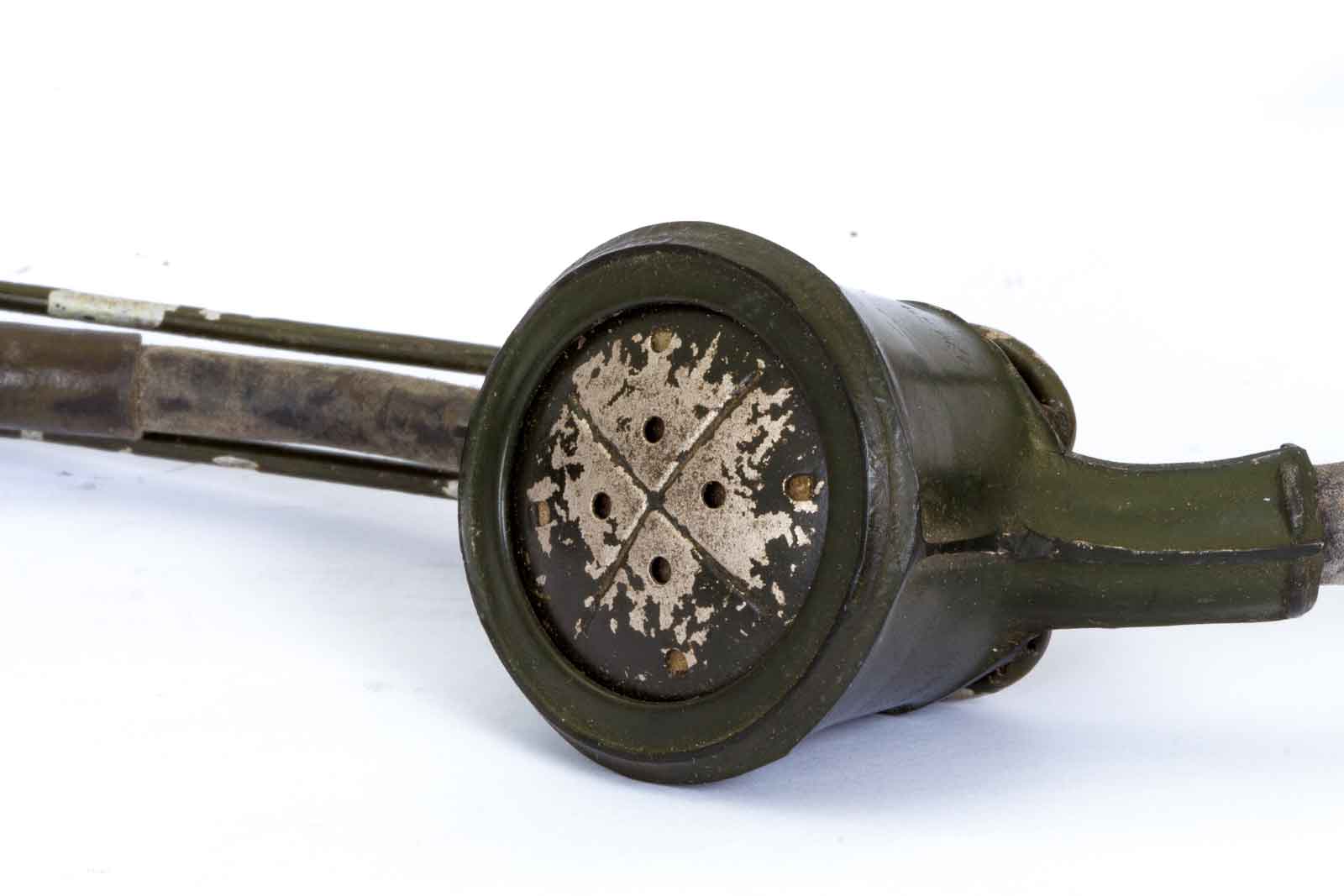

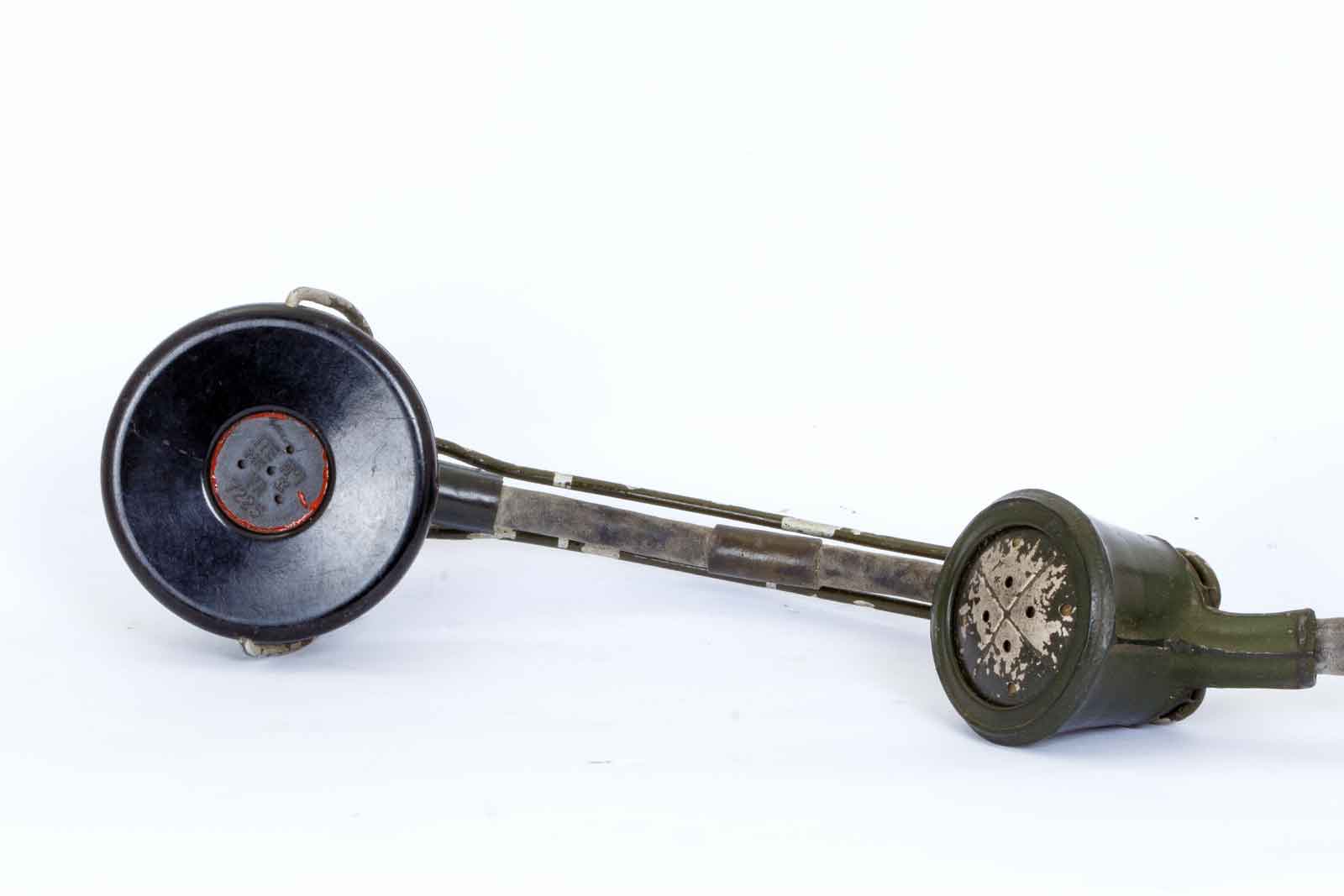

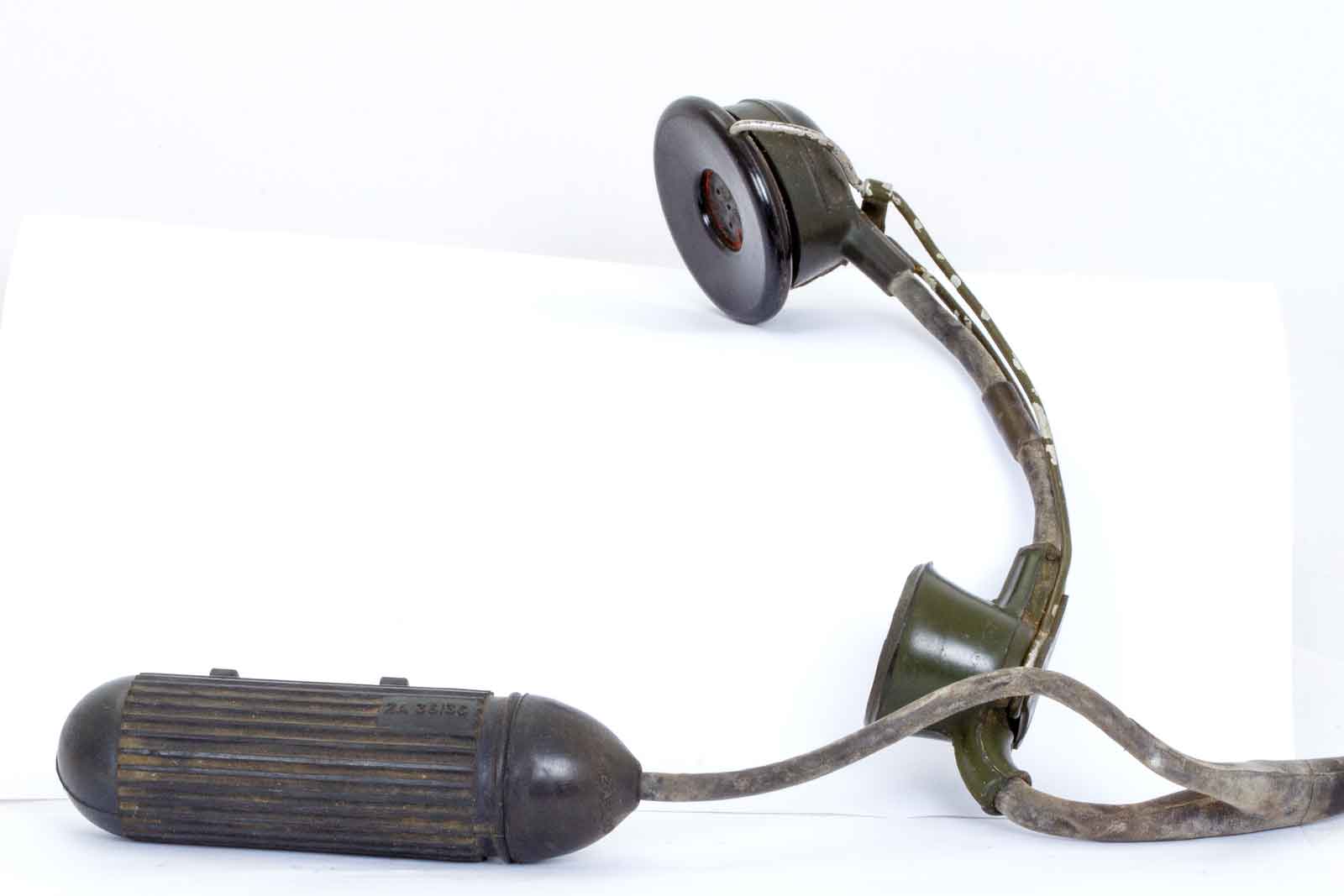

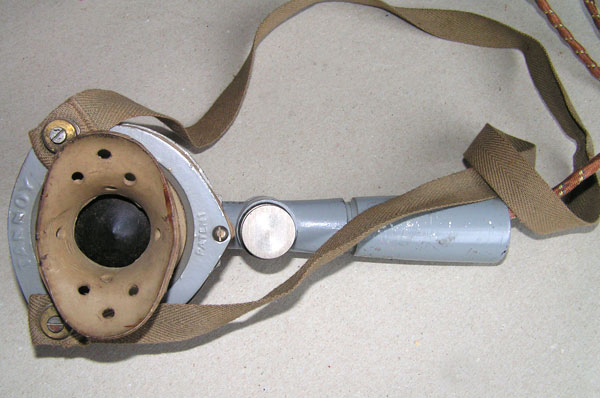

ZA26467 Infantry Tank Telephone (High Power)

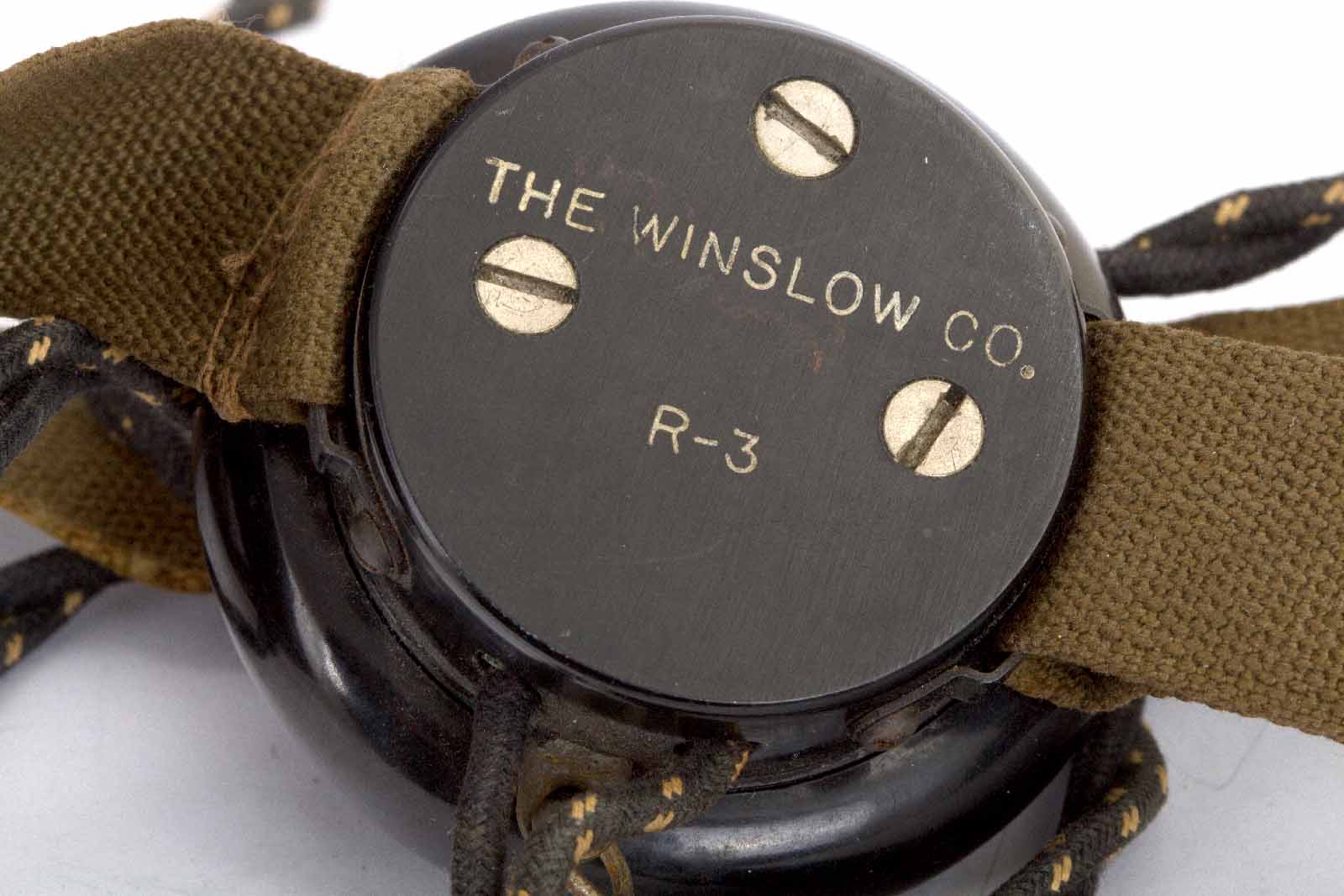

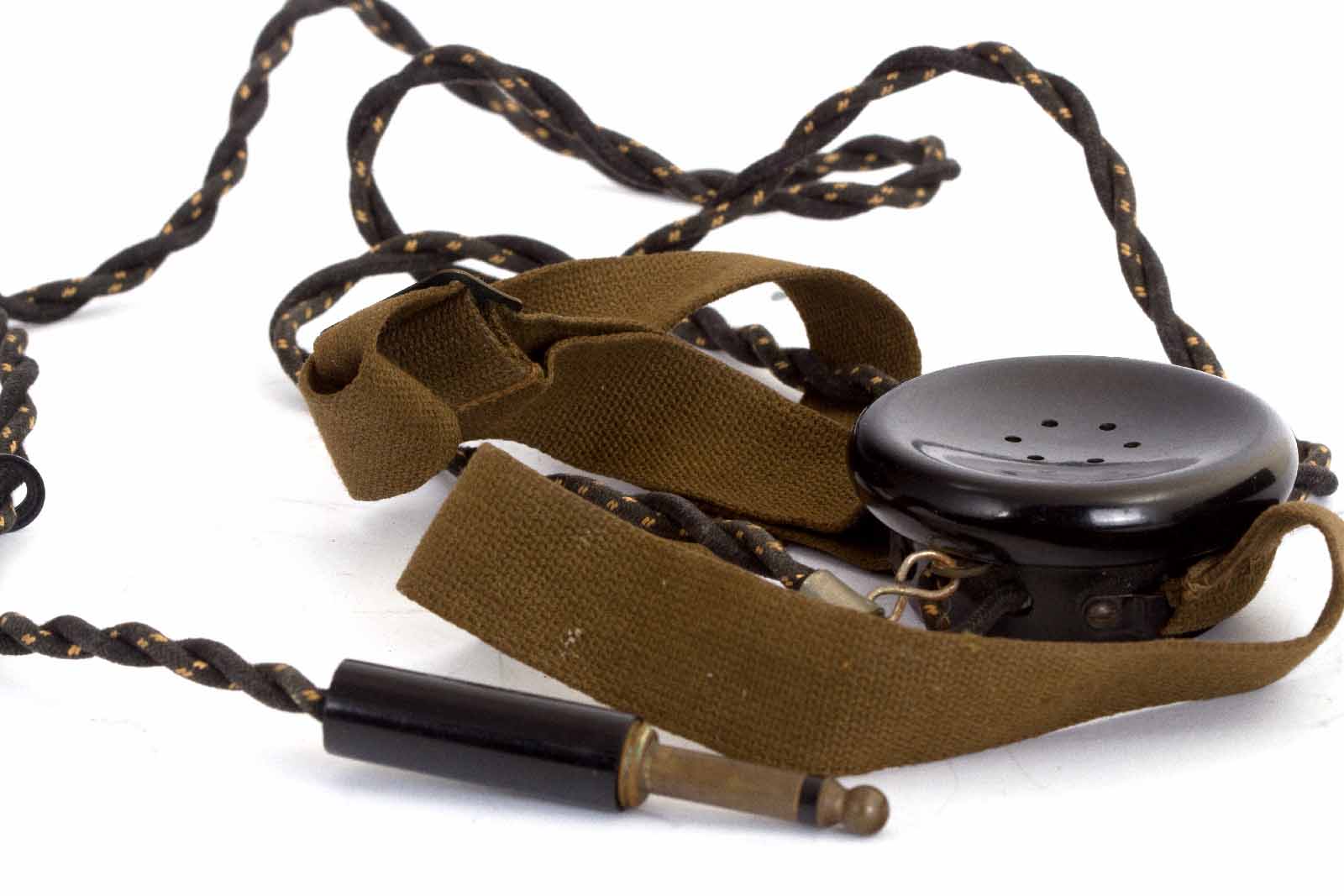

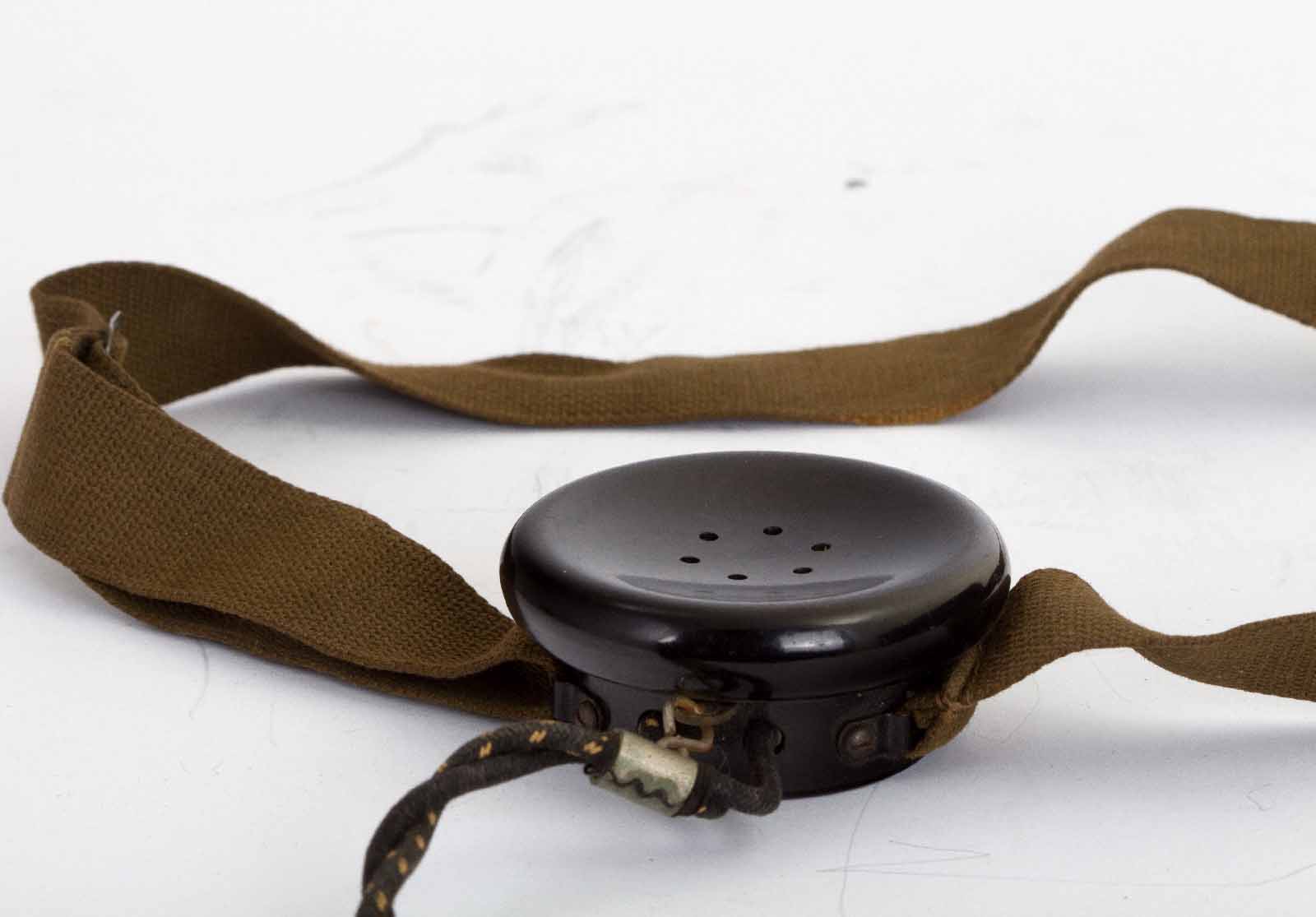

WINSLOW R-3.
Telephone, Hand, No.11 voor de WS-88
De WS88-set was aan de bovenzijde voorzien van twee connectoren, zodat naast de koptelefoon van de operator ook een aparte handset in telefoonhoornstijl kon worden gekoppeld, zodat een officier ook de radio kon gebruiken zonder de koptelefoon te hoeven lenen. De handset, officieel bekend als Telefoon, Hand, nr. 11 bestaat uit een donkergroene, hardrubber gegoten telefoon en microfoon, bevestigd aan een lange kabel.

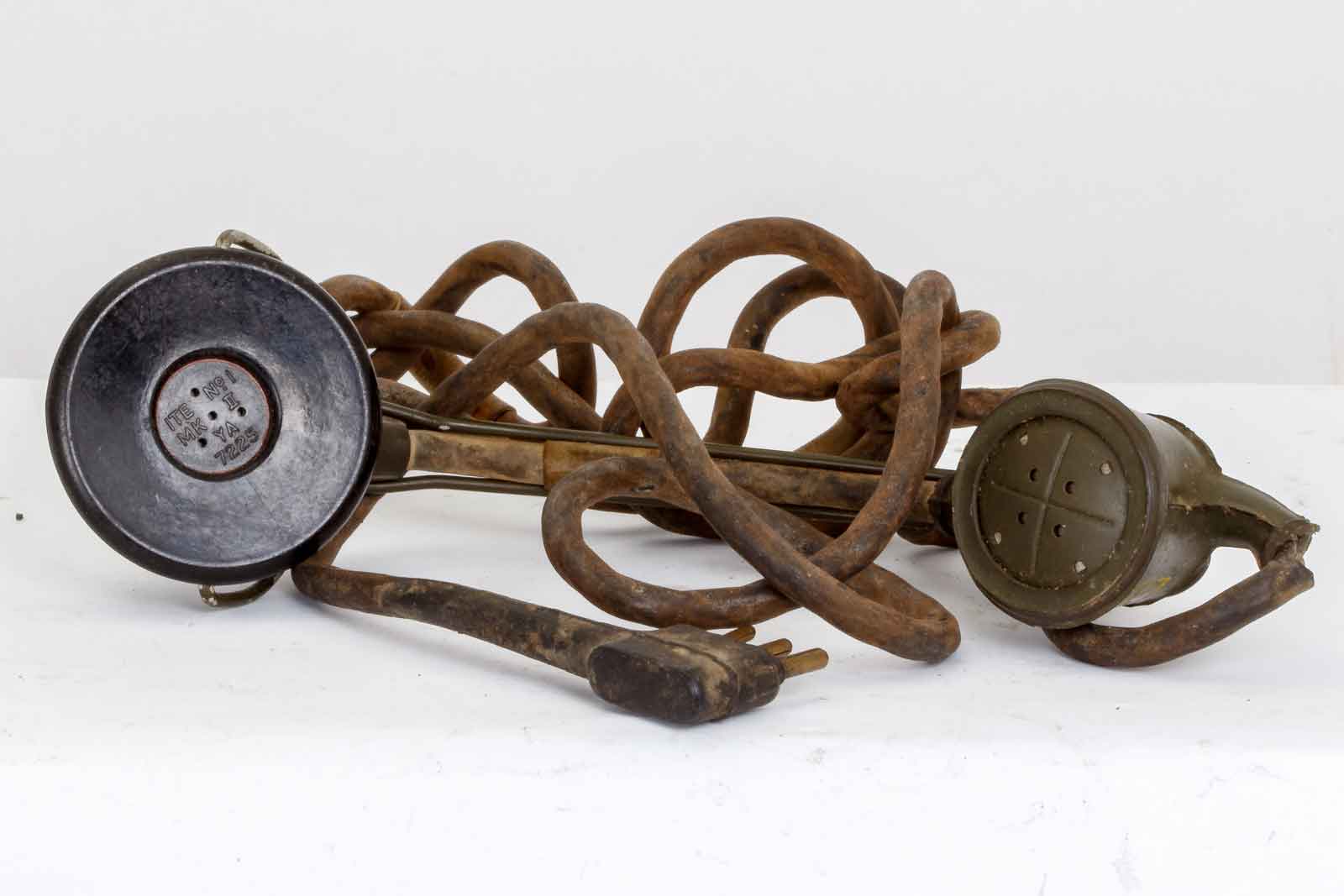

De complete, licht gewicht, telefoonset . Y1/YA8079

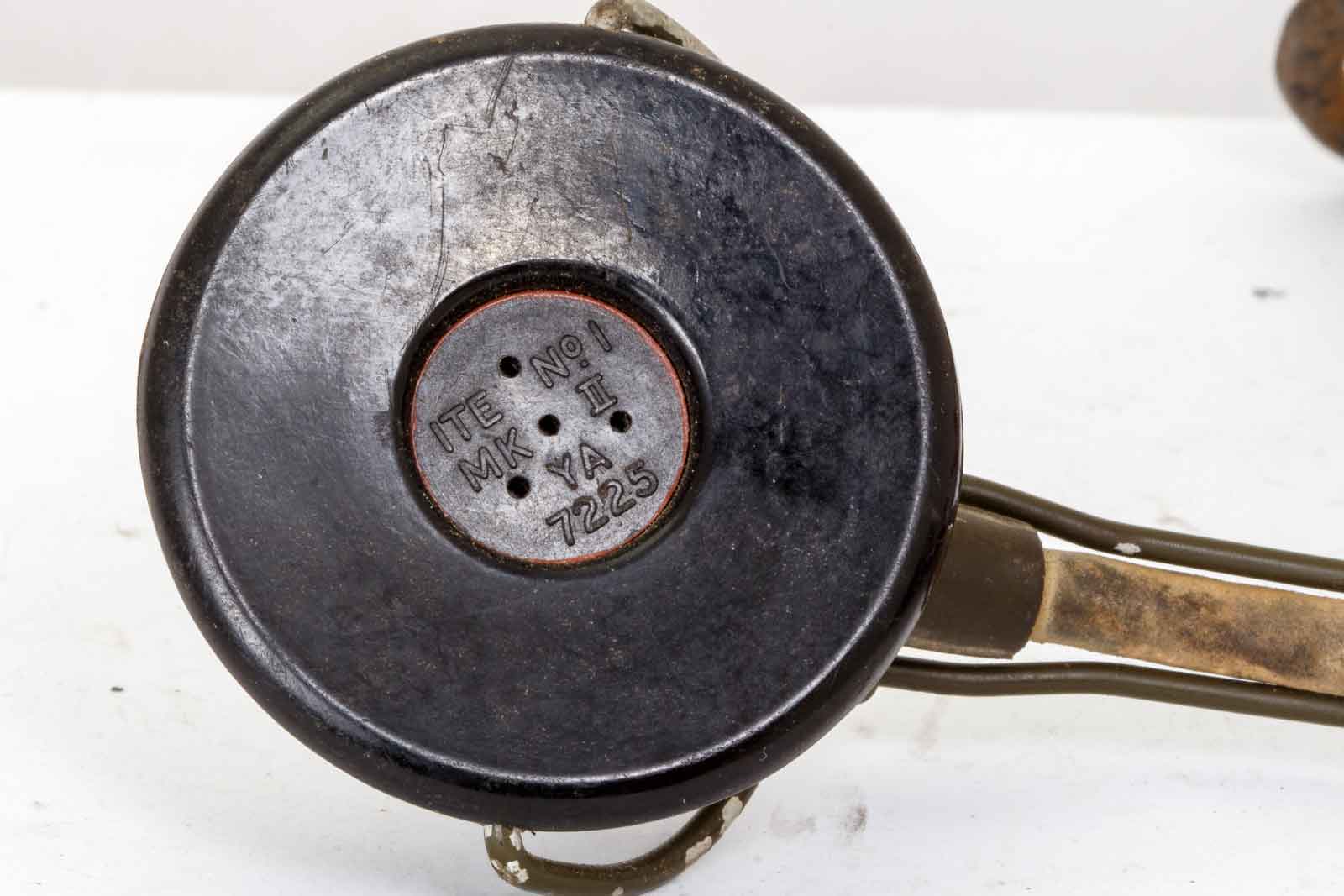

De telefoon, ITE No.1 MK II, YA7225.

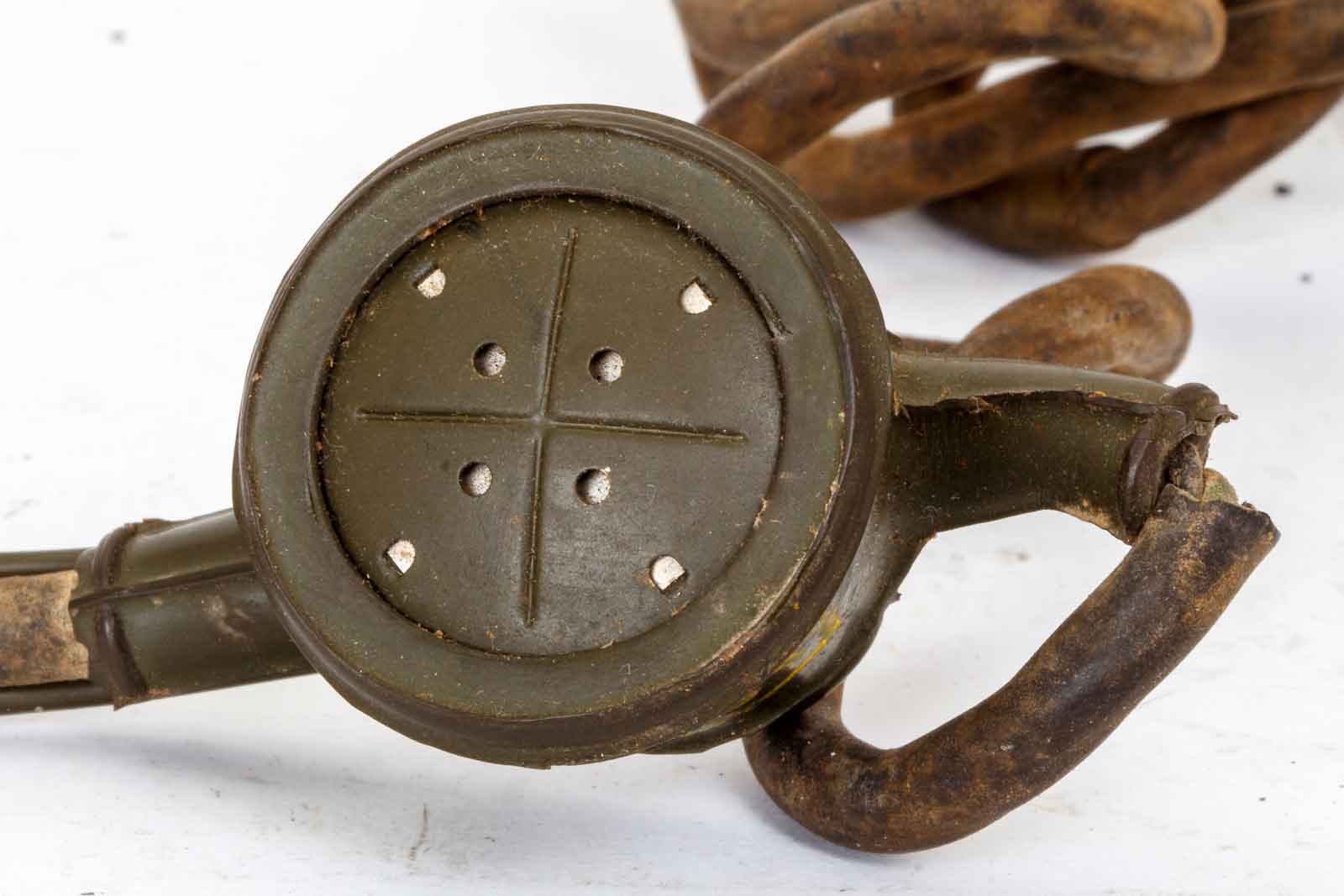

De microfoon, hier op kan ik geen leesbaar nummer op vinden.

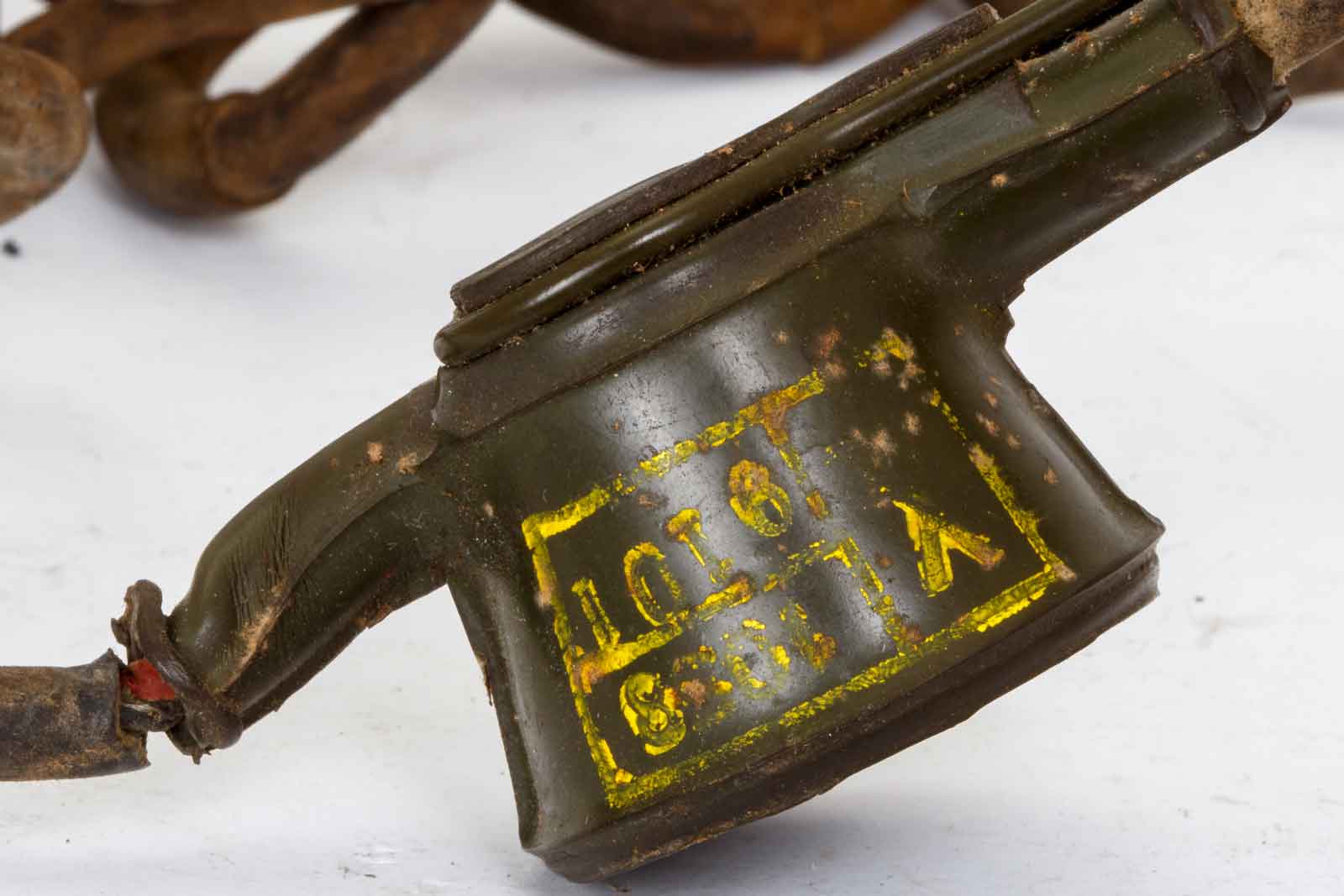

Iets met Y 1938 en 9101 , maar waar dat op slaat is niet duidelijk.
De buitenmantel van de set is beschadigd, de binnenaders zijn in goede conditie.
Nog een keer de gehele "hoorn".

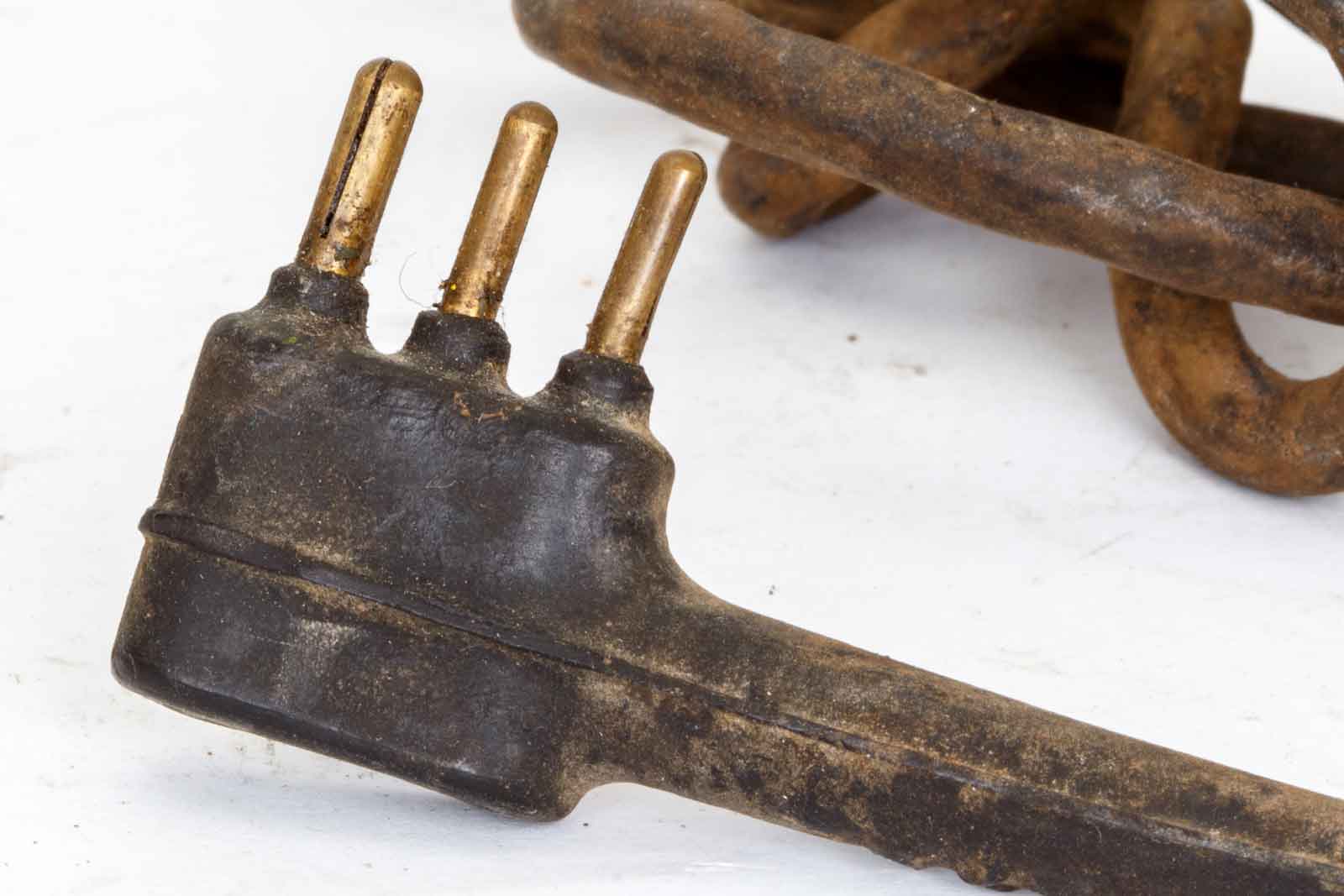

De connector, één dikke pen (links) en twee dunne.
Headgear Assembly No. 15 voor de WS-88
De WS88-set is aan de bovenzijde voorzien van een connector met twee keer drie aansluitbussen., zodat naast de koptelefoon van de operator ook een aparte handset in telefoonhoornstijl kon worden gekoppeld, zodat een officier ook de radio kon gebruiken zonder de koptelefoon te hoeven lenen. De headgear assembly no. 15 is een hoofd telefoon met een daar aan vast gemonteerde microfoon, die in plaats van de N0. 11 kan worden gebruikt..
Het geheel ziet er zo uit.
De telefoon,No.1 MK II, YA7225.
De microfoon, hier op kan ik geen leesbaar nummer op vinden.

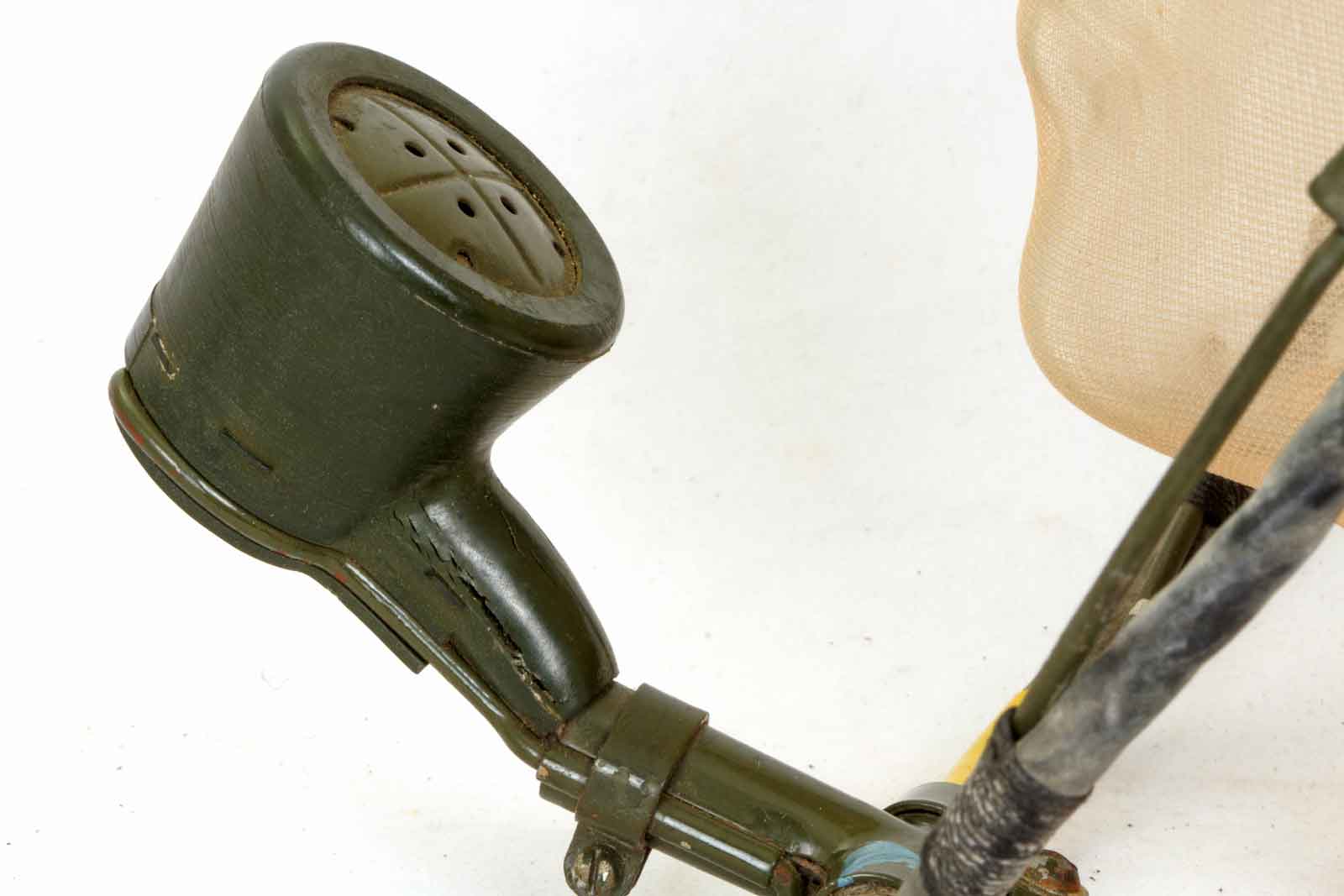

De microfoon die ook in hoogte verstelbaar is.
Bij deze uitvoering ontbreekt een metalen beugel aan de achterkant, de brug van de microfoon is voldoende voor de stevigheid.

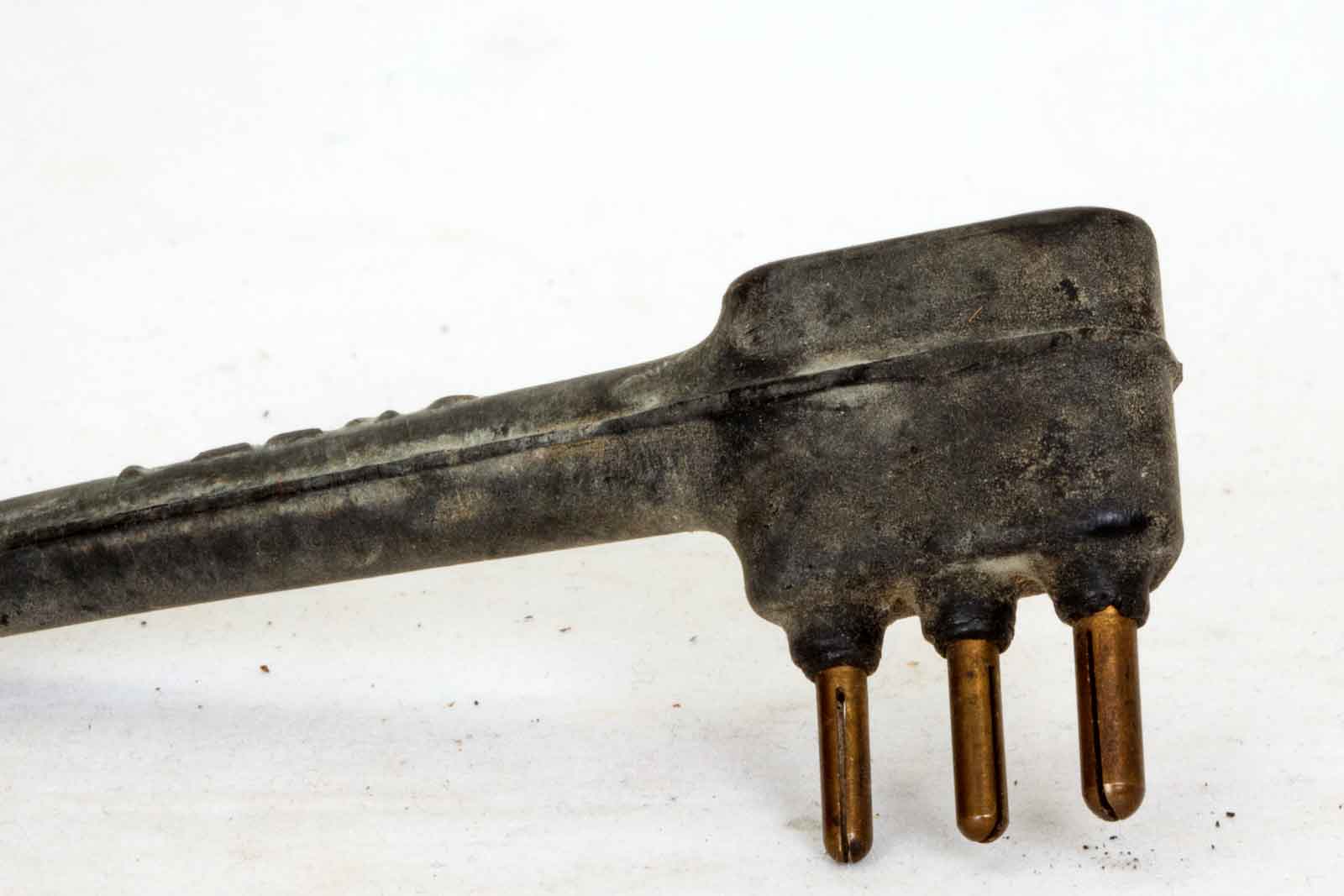

De connector, één dikke pen (rechts) en twee dunne.

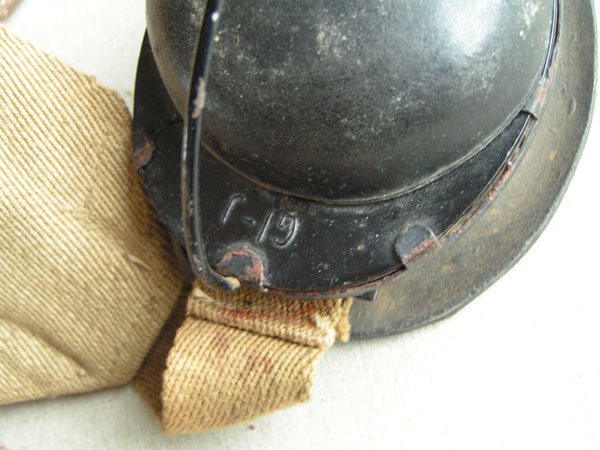

Officers Telephone No. 13A voor de WS-31
De WS31-set is aan de bovenzijde voorzien van een connector met zes aansluitbussen.. De officers telephone No. 13A is een licht gewicht telefoonhoorn met een aparte PTT-schakelaar. Niet echt handig, je hebt geen handen meer vrij, maar ja dat hoefde een officier ook niet.
Het geheel ziet er zo uit.

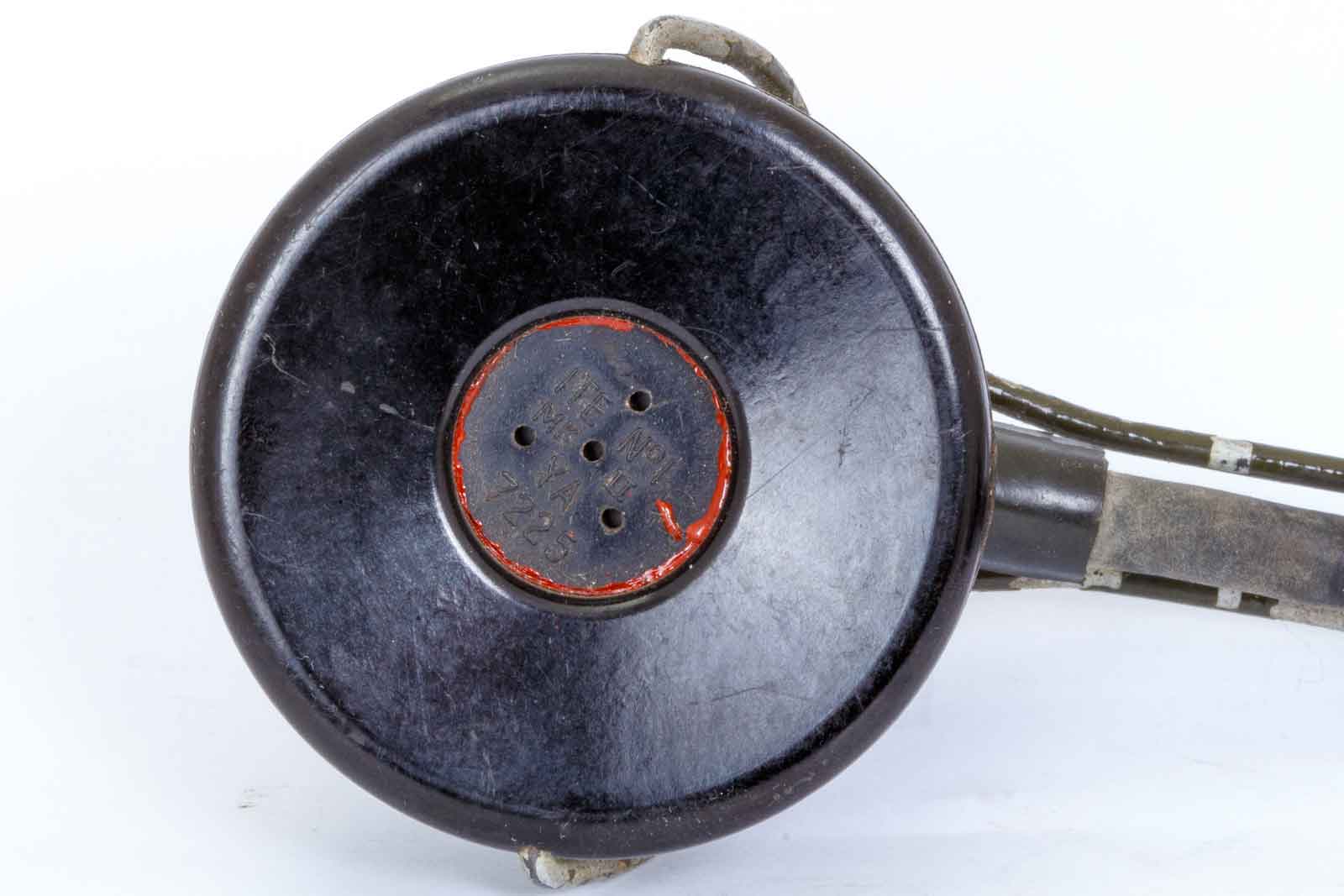

De hoorn zelf.
De PTT-schakelaar, wel waterdicht.
De microfoon die van het zelfde type is als die voor WS-88.
De Telephone Inset nr. 7225

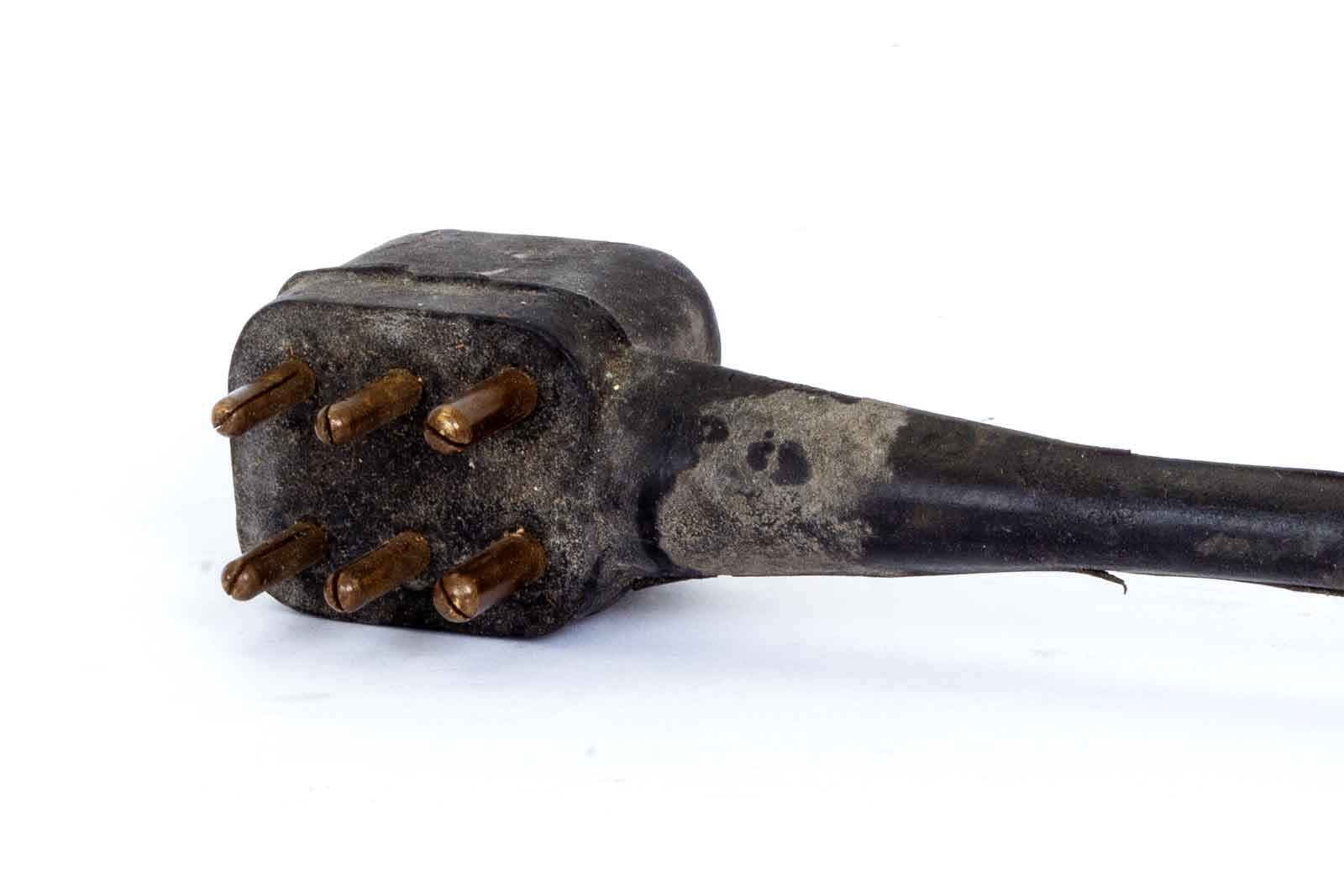

De connector met zes contacten.
