Een erfenis uit de voormalige DDR, de zender/ontvanger van de vroegere Oost-Duitsers.
Ze werd de opvolger van de radiostations R-106 en R-116. Gemaakt met subminiatuurbuizen en twee germaniumtransistors (voeding van de inverter). Ze werd begin jaren zestig ook bij het Poolse leger ingezet.
Een belangrijk nadeel van deze radio waren de erg dure en niet erg duurzame batterijen, maar de set was erg licht. In het open veld was het bereik maximaal 2 - 4 km.
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.
Een aantal foto's is afkomstig van een advertentie op E-Bay.

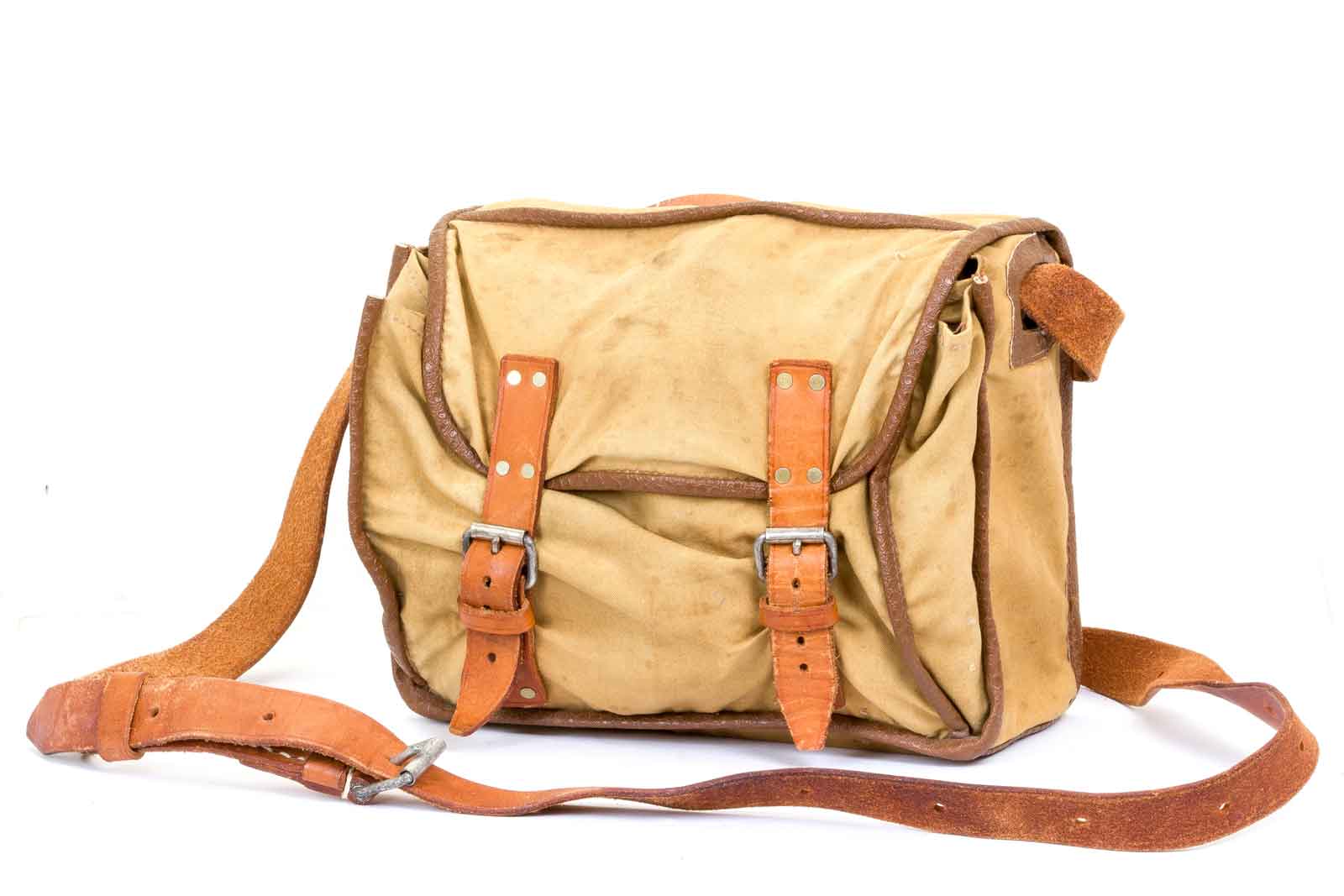

In dit dunne canvas-tasje bevindt zich diet technisch wondertje uit de DDR.

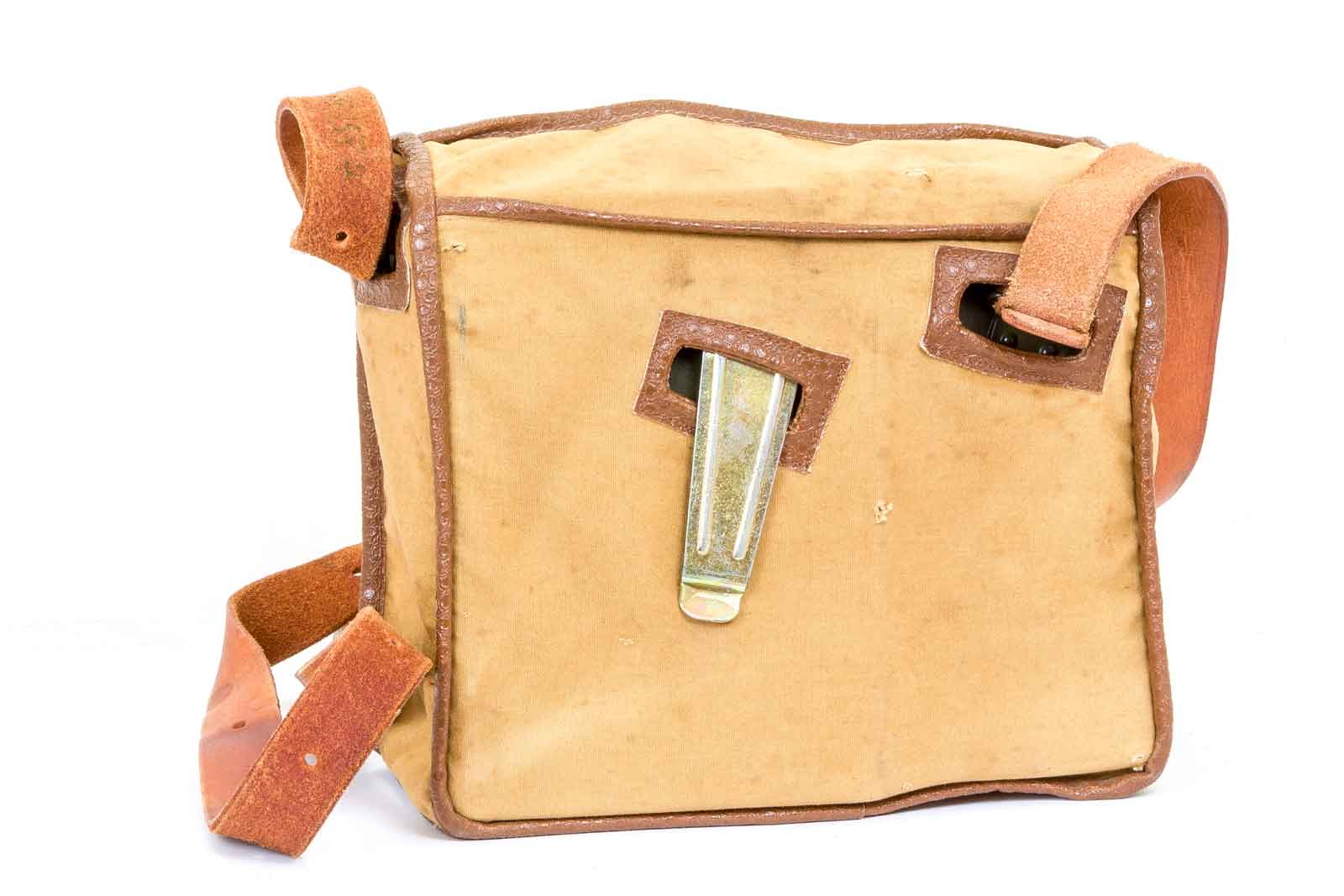

Hij zal niet vanzelf uit het tasje vallen. De metalen klem kan gebruikt worden om de set aan je kaoppel de hangen.

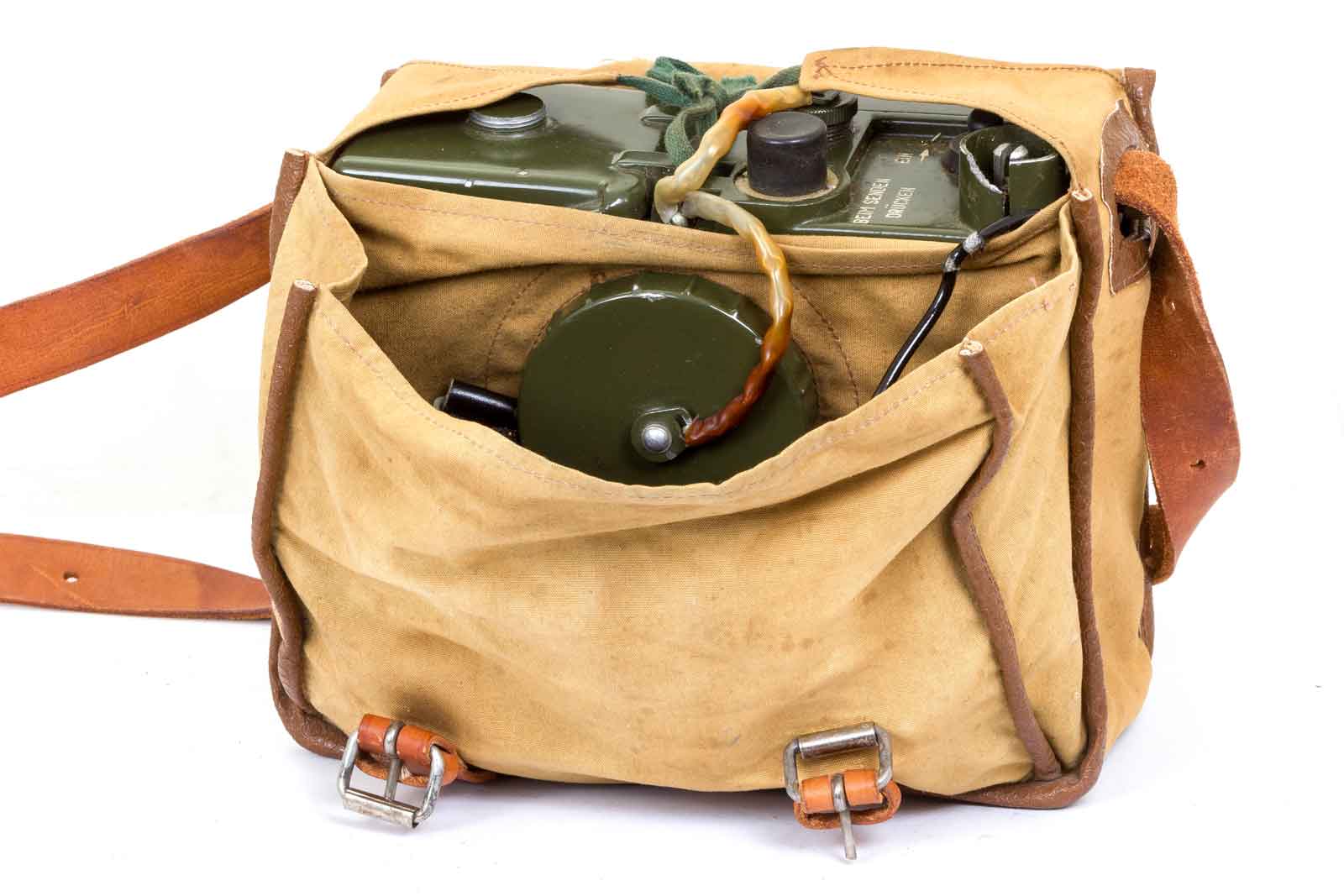

De geopende tas, in deze toestand kon het apparaat worden gebruikt. Het is ook een redelijk gepruts om het toestel uit de tas te verwijderen.
Allereerst enige data van dit bijzondere radiootje:
Frequency bereik 48,5 - 51,5 MHz
Modulatie (FM)
Frequentieveranderingen kunnen vloeiend afgestemd worden, schaalverdeling in 100 kHz
Werken zonder zoeken en afstemmen, gegarandeerd door een stabiele heterodyne ontvanger.
Middenfrequentie 1880 kHz
Uitgangsvermogen ca. 300mW
Gevoeligheid beter dan 2 μV
Frequentieafwijking 8 kHz
Voeding interne batterij 2 st. zilver-zinkbatterijen, 1,5 V / 10 Ah
Werktijd ca. 13 uur met een verhouding ontvangst tot zenden 3:1
(op één set batterijen)
Gewicht ca. 3 kg (werkset)
Temperatuurbereik -50 tot +50 °C
Bbestand tegen onderdompeling in water op 0,5 m diepte gedurende 10 minuten
(beide deksels zijn gesloten)

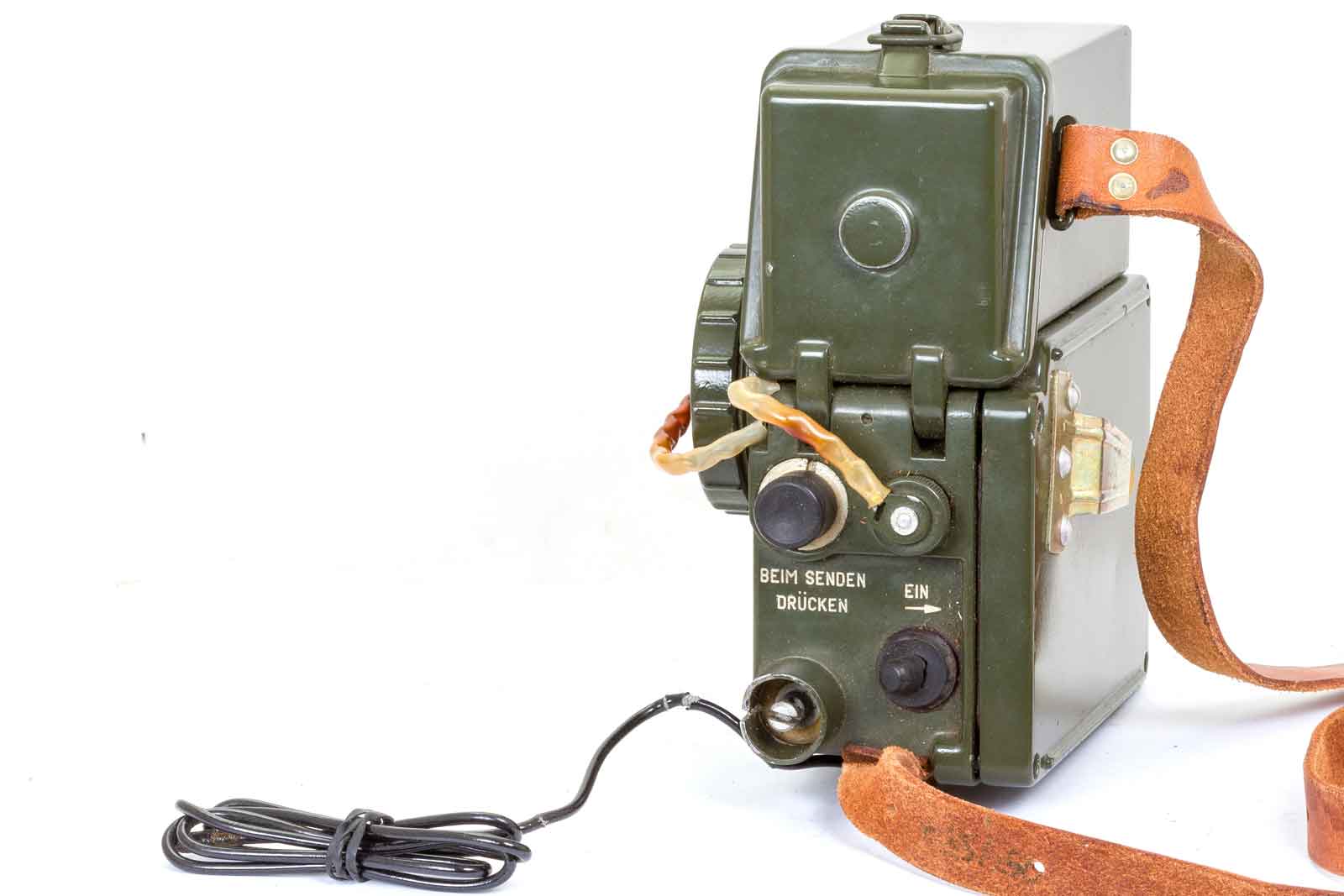

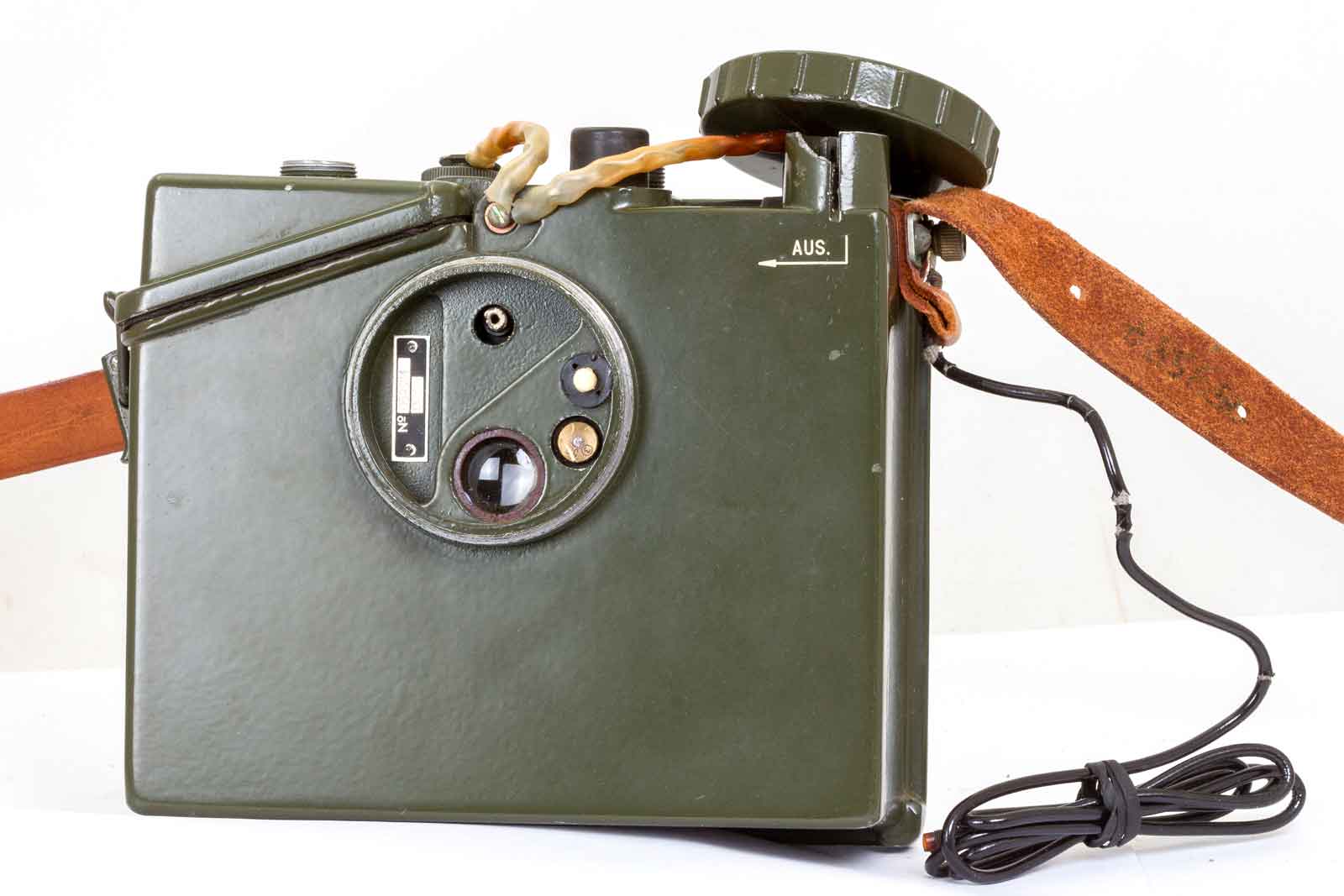

En zo ziet het er dan uit zonder jasje. De zwarte bos draad is waarschijnlijk als "counterpoise" bedoeld.

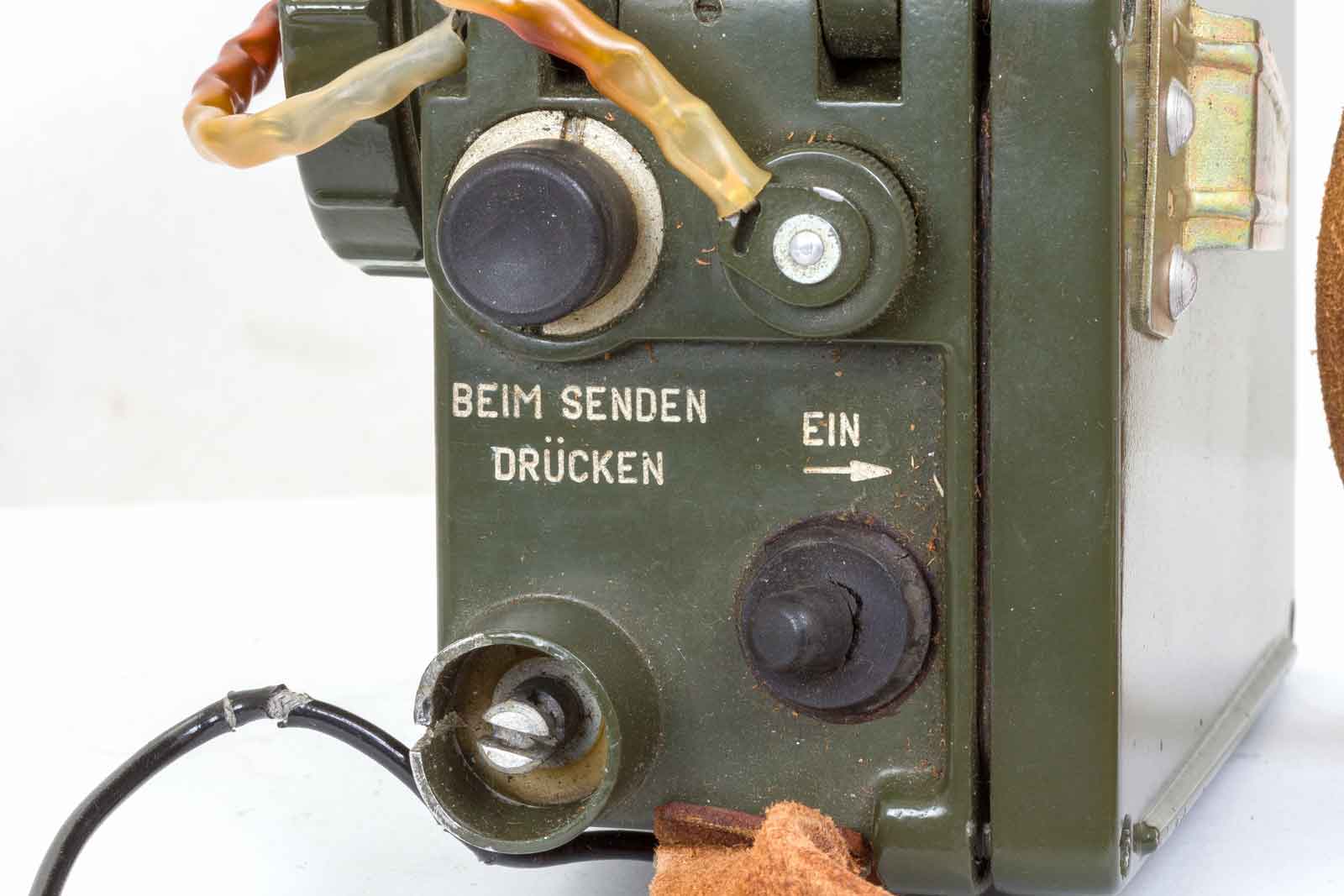

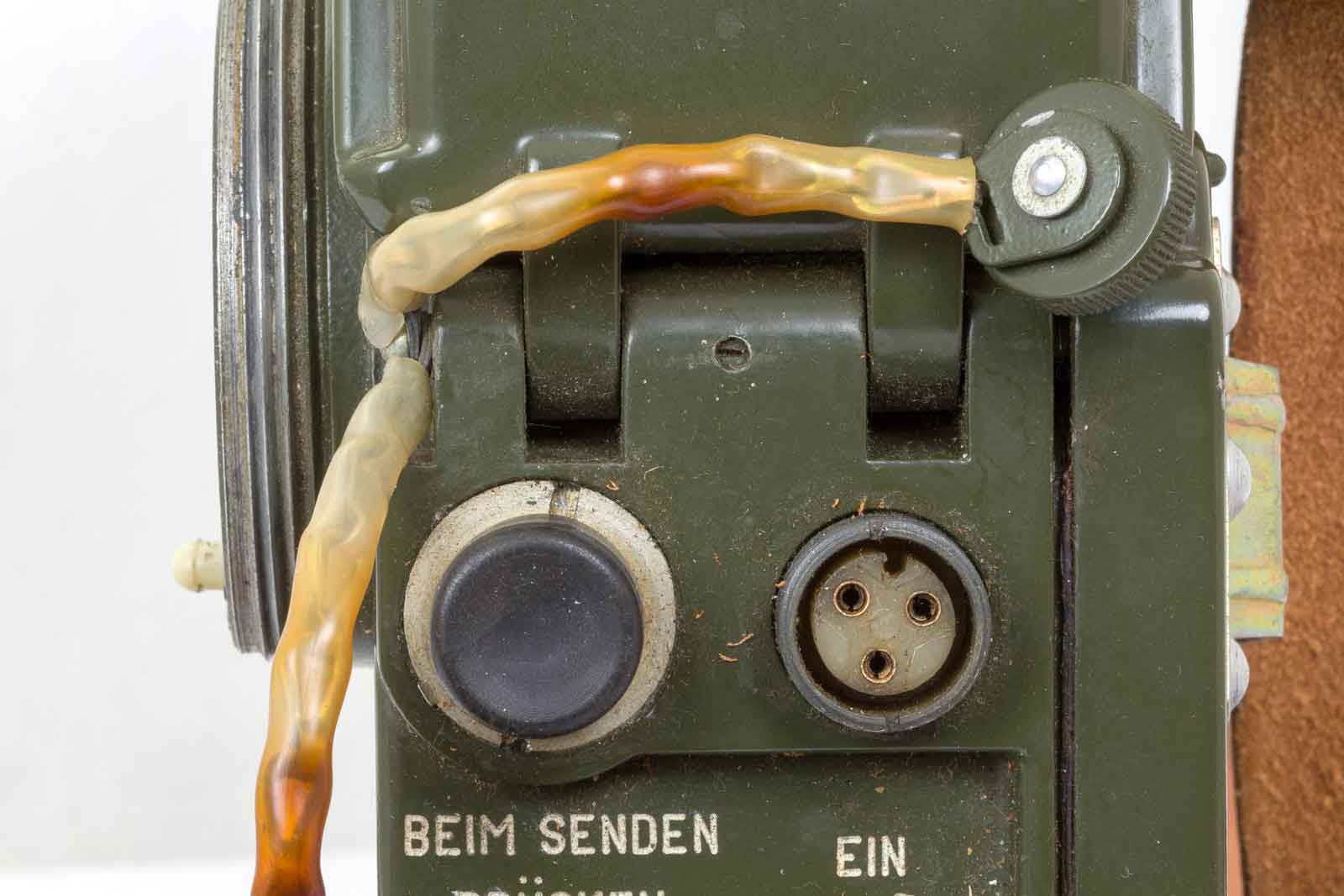

Links boven de zend/ontvanschakelaar, daar naast de afgedekte aansluiting van de hoofdtelefoon en microfoon.

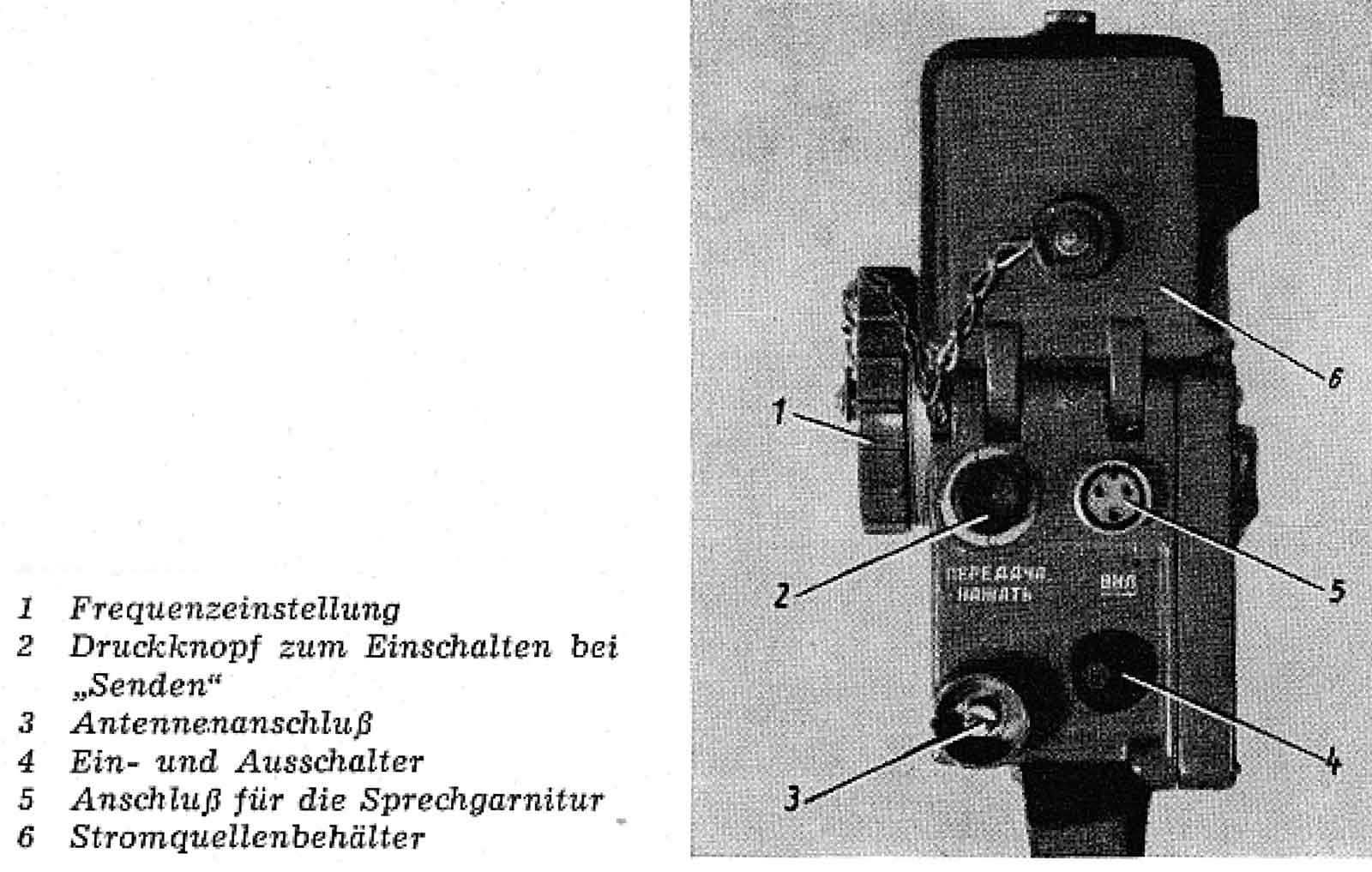

Onder links de bevestiging voor de Kulikow-antenne en rechts daar van de aan/uit-schakelaar.
De connector, maar nu is de dop verwijderd.
De deksel waaronder zich de afstemknop zich bevindt.
De dop er afgeschroefd. De bediening wordt zichtbaar. Bij de poging het binnenwerk te demonteren is het afstemknopje gesneuveld, kan worden gelijmd!

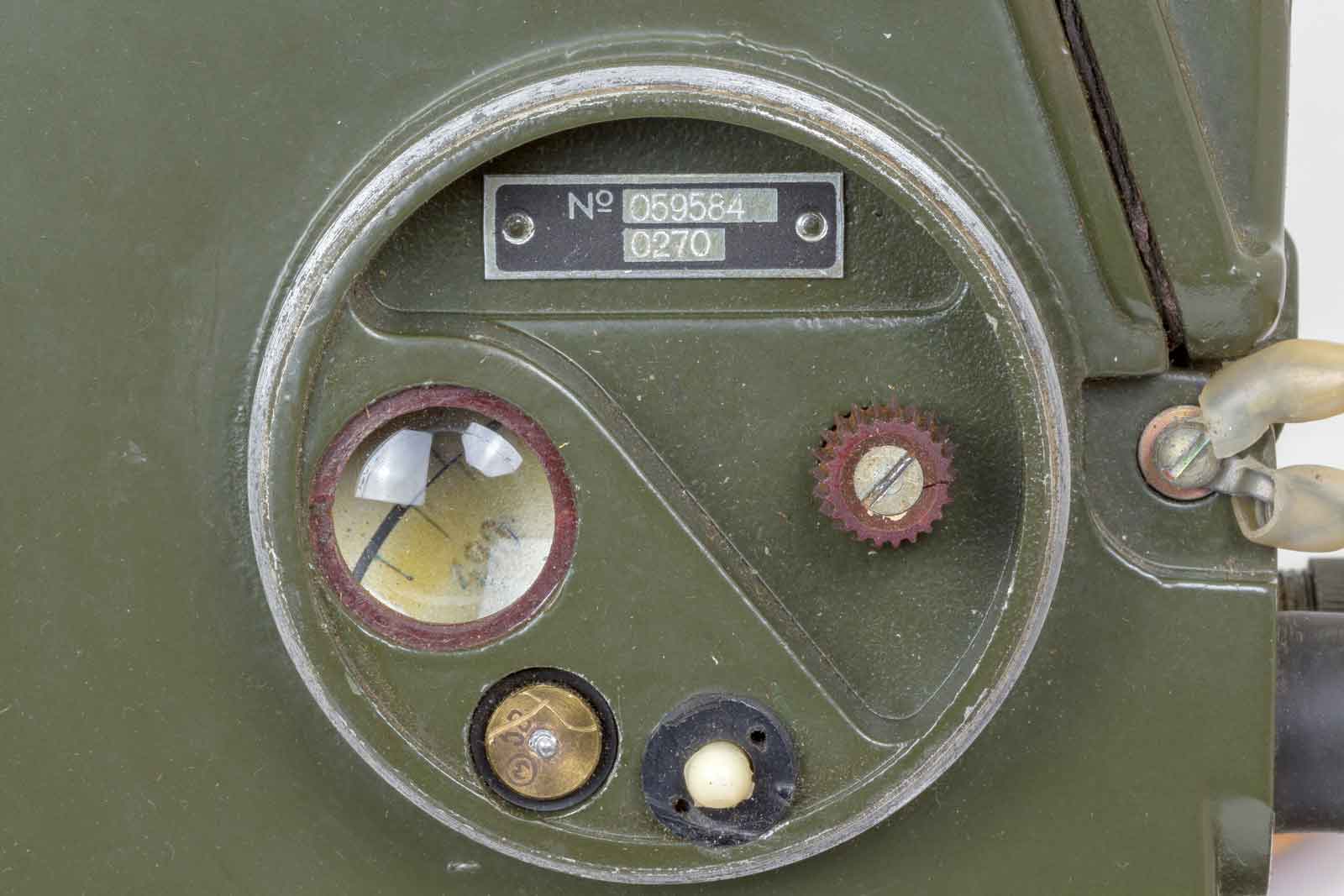

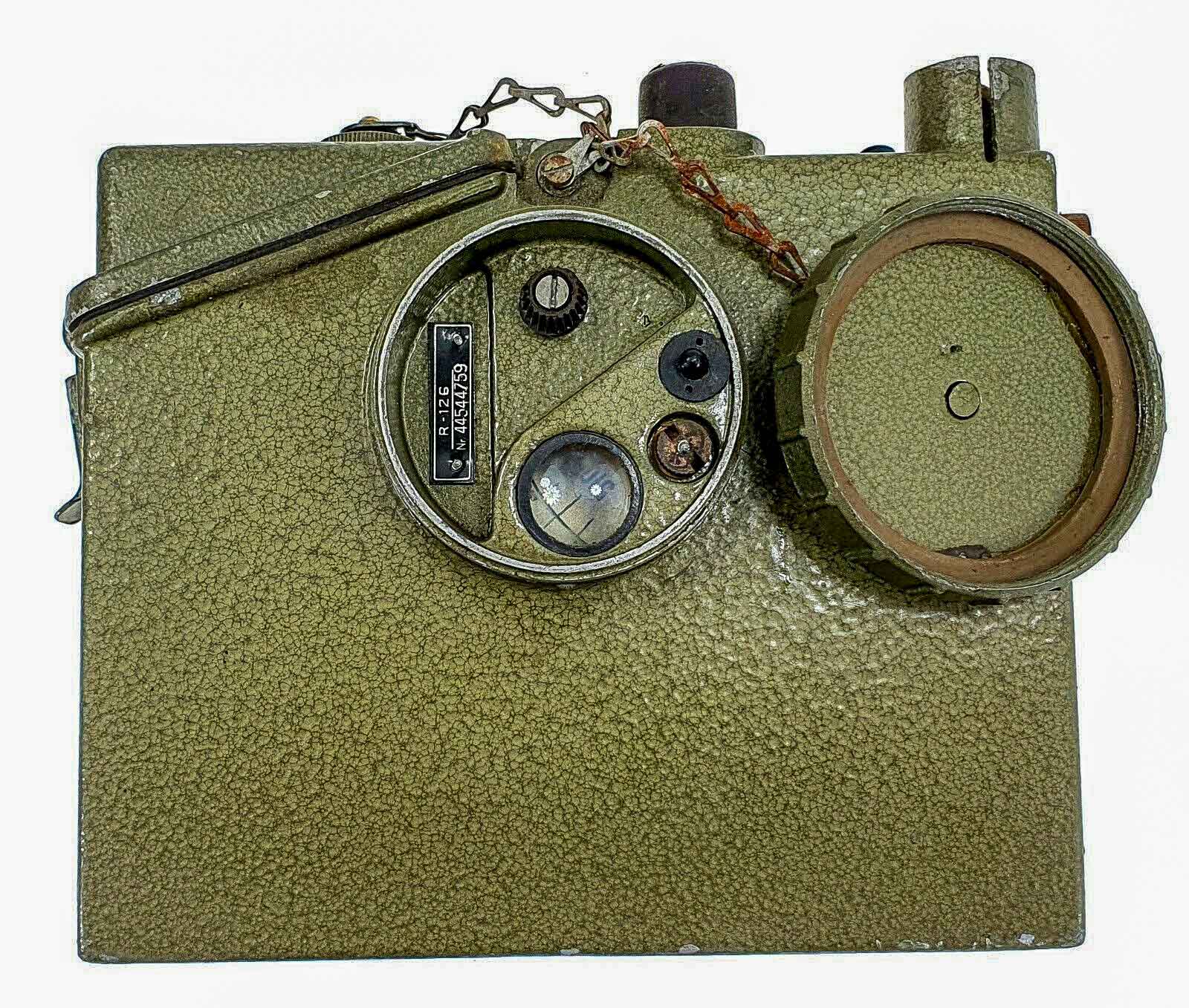

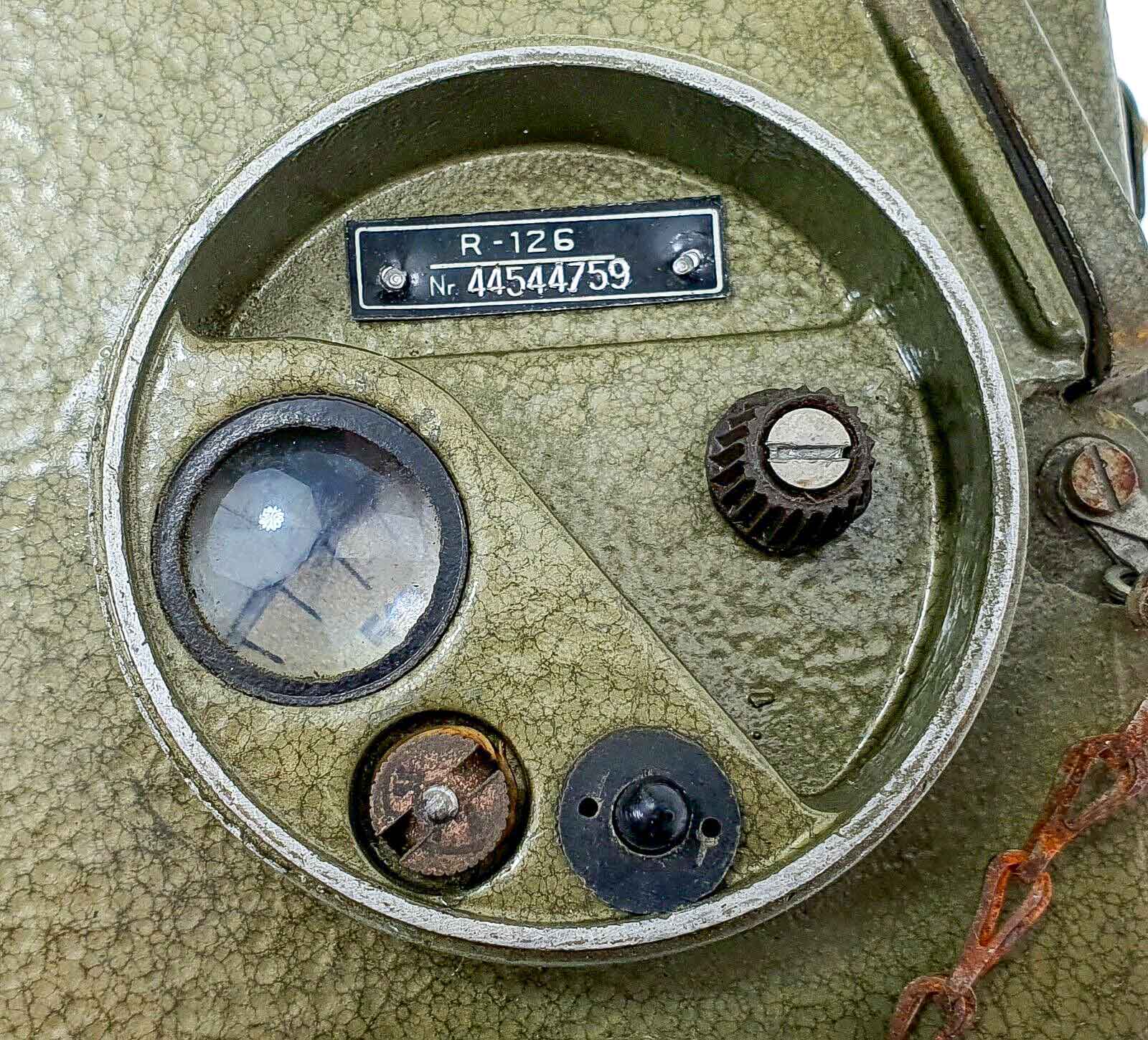

Boven in het serienummer, het type is niet vermeld. Door het kijkglas is de afgestemde frequentie te zien. Het bruine knopje dient voor de afstemming.
Het wiite knopje schakelt waarschijnlijk de belichting van de schaal in. Het ronde messing ding, 't ja dat is nog niet helemaal duidelijk.

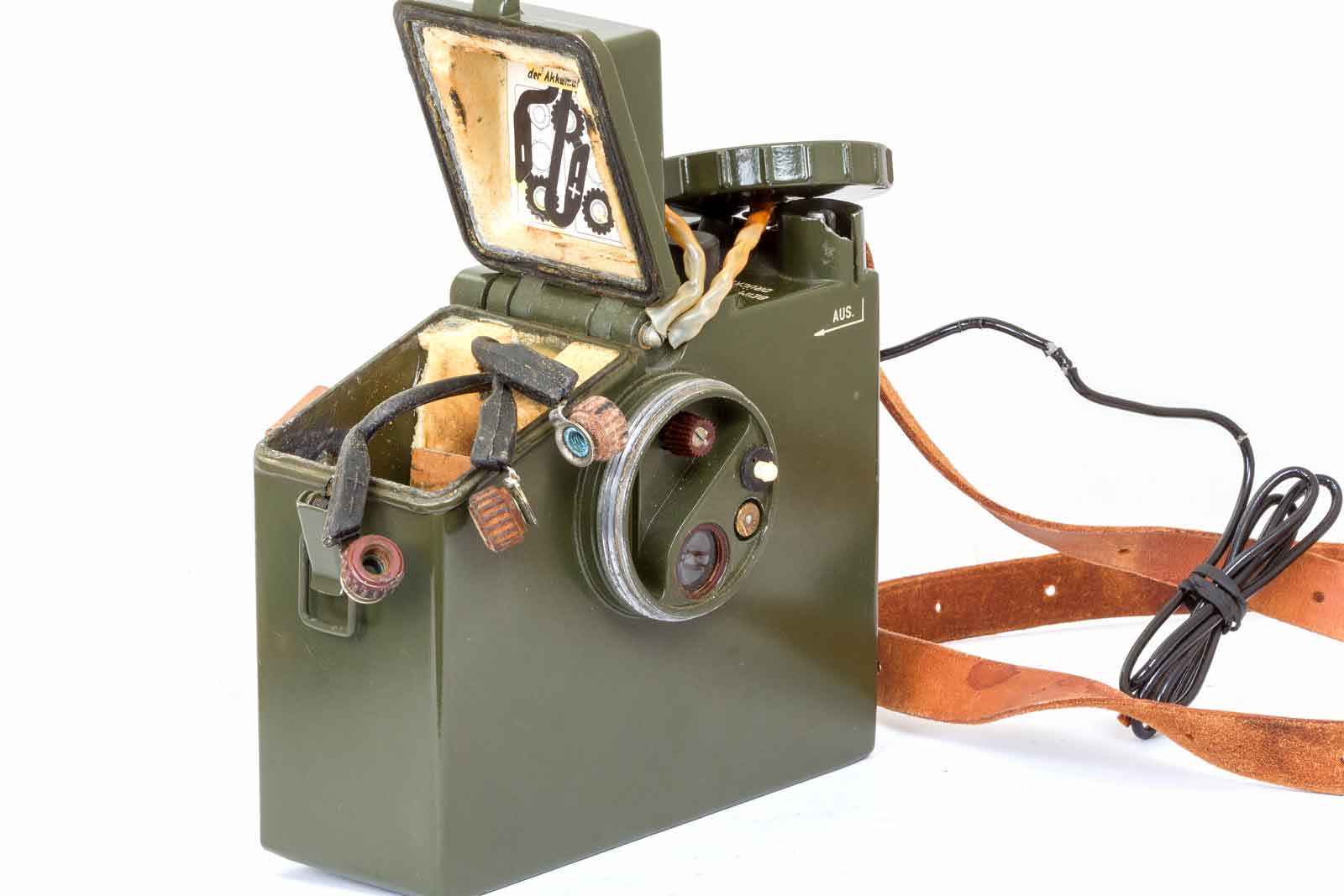

De transceiver met geopende batterijklep.
Er horen twee 1,5 accu's in te zitten.

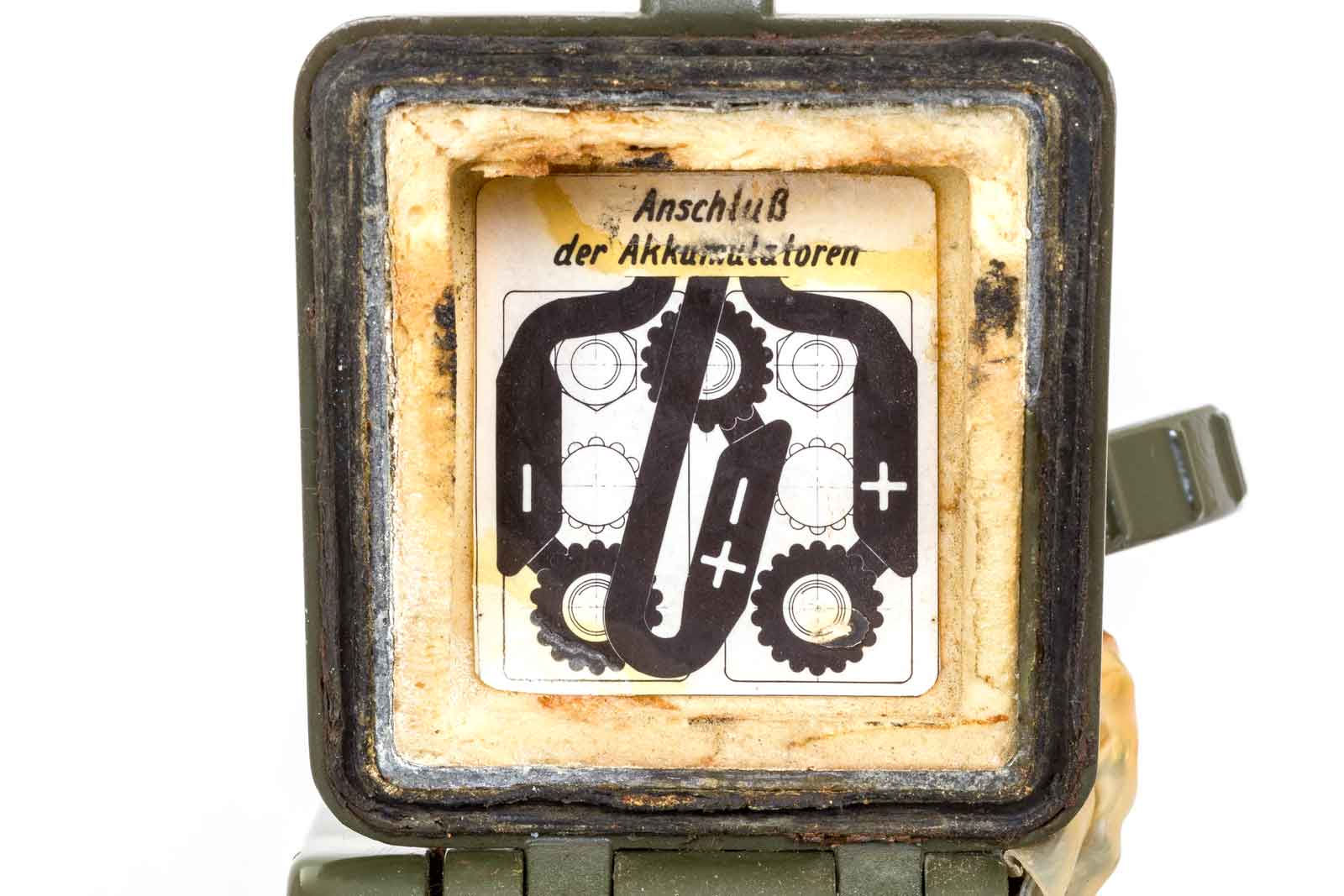

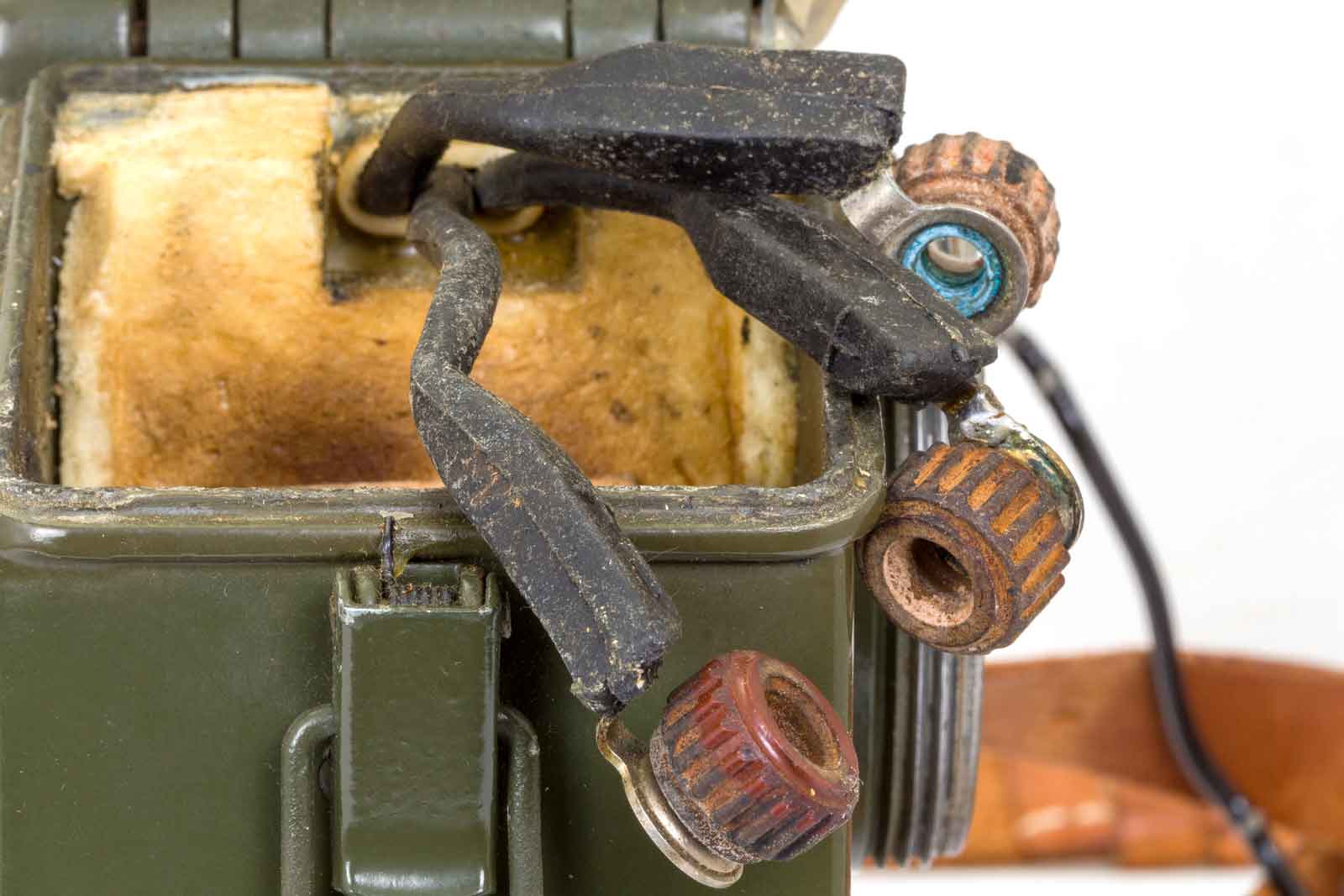

De drie aansluitingen voor de accu's. De bovenste is wat groen uitgeslagen, schoonmaken dus...

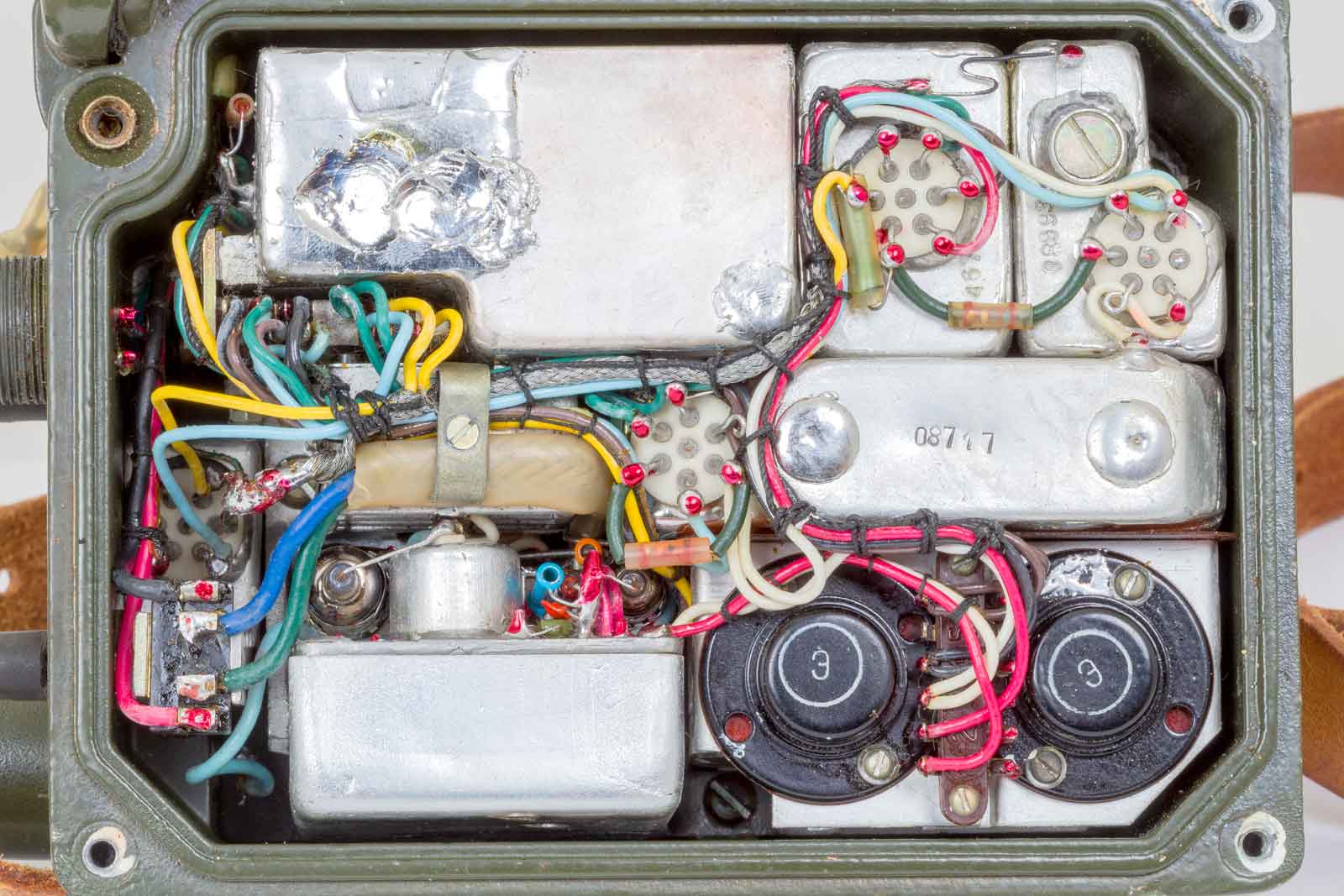

Het binnenwerk, alles dichtgesoldeerd. Ik heb geprobeerd het geheel er uit te halen, dat is me echter niet gelukt. Jammer, het zal best wel mooi uit zien. Links, boven het rechthoekige doosje en links van de ronde metalen behuizing is de top van één van de gebruikte miniatuurbuisjes. Waarschijnlijk zijn de twee zwarte ronde dingen de afdekkingen van de twee transistoren die de omvormer vormen voor de anodespanning. De rest blijft dus een raadsel.

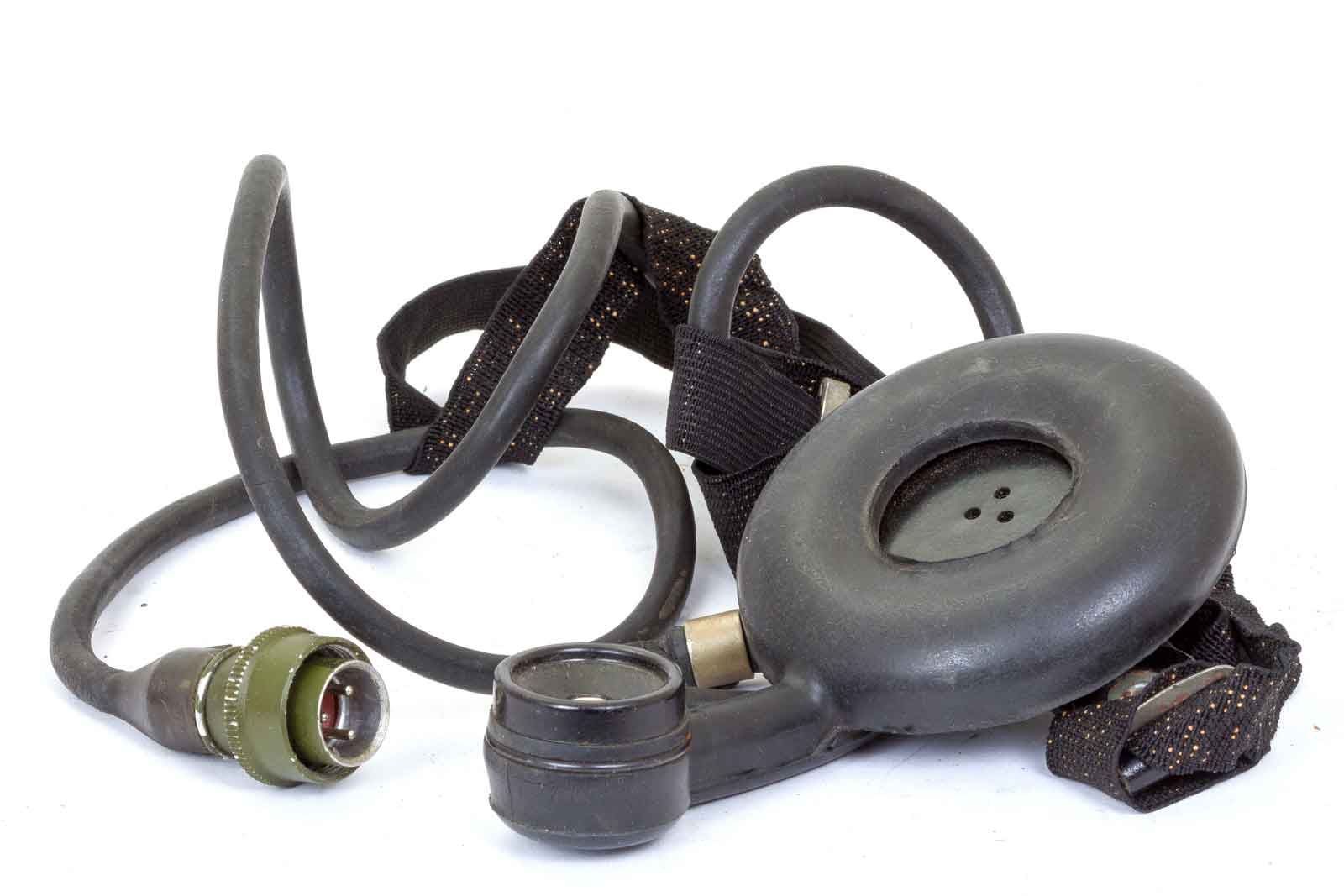

De bijbehorende telefoon/microfoon-set. De afstand van de telefoon tot aan de microfoon is wel erg kort. Misschien hebben ze de mensen geselecteerd die de oren heel dicht bij de mond hebben zitten.

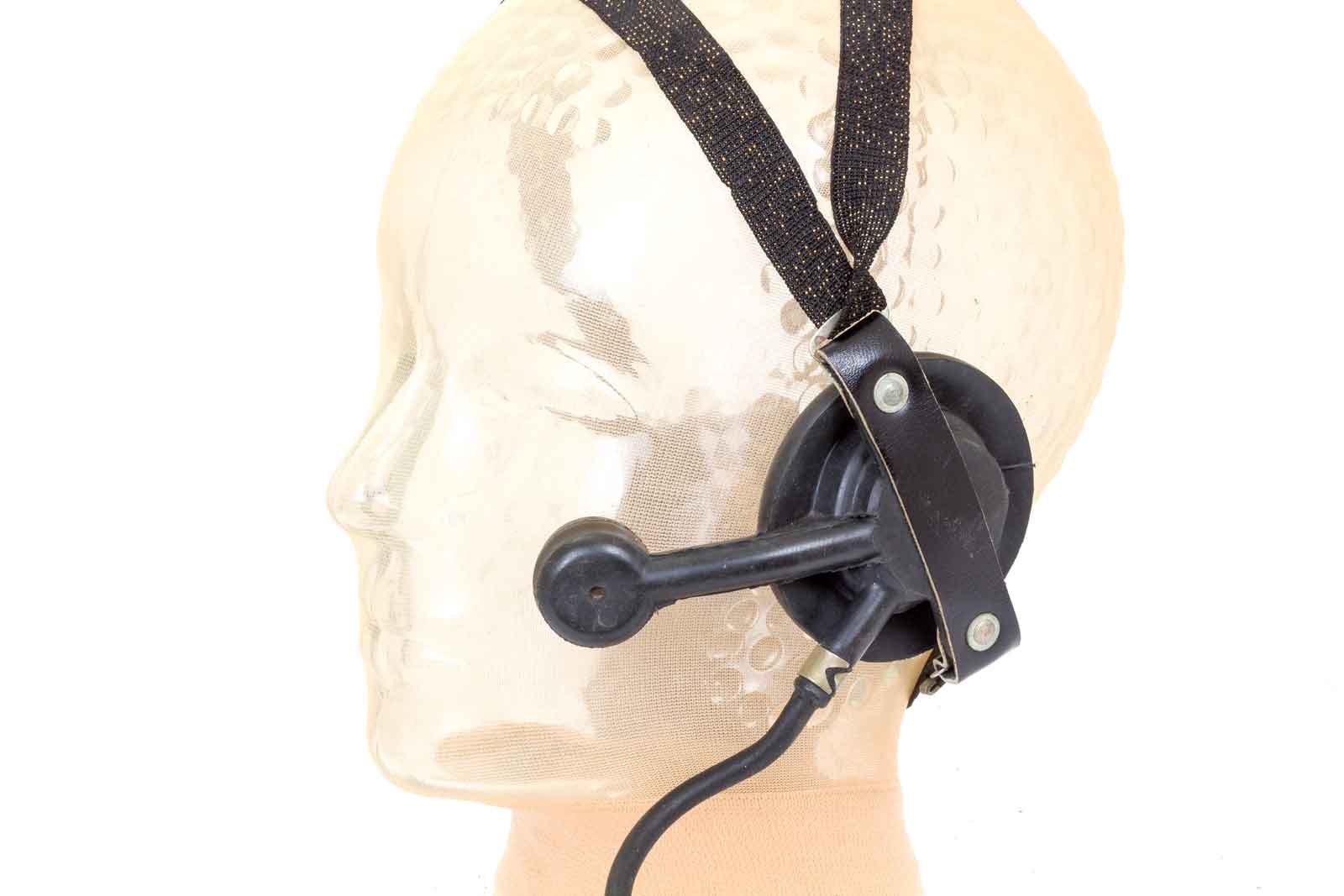

De spreekgarnituur op een hoofd gemonteerd.

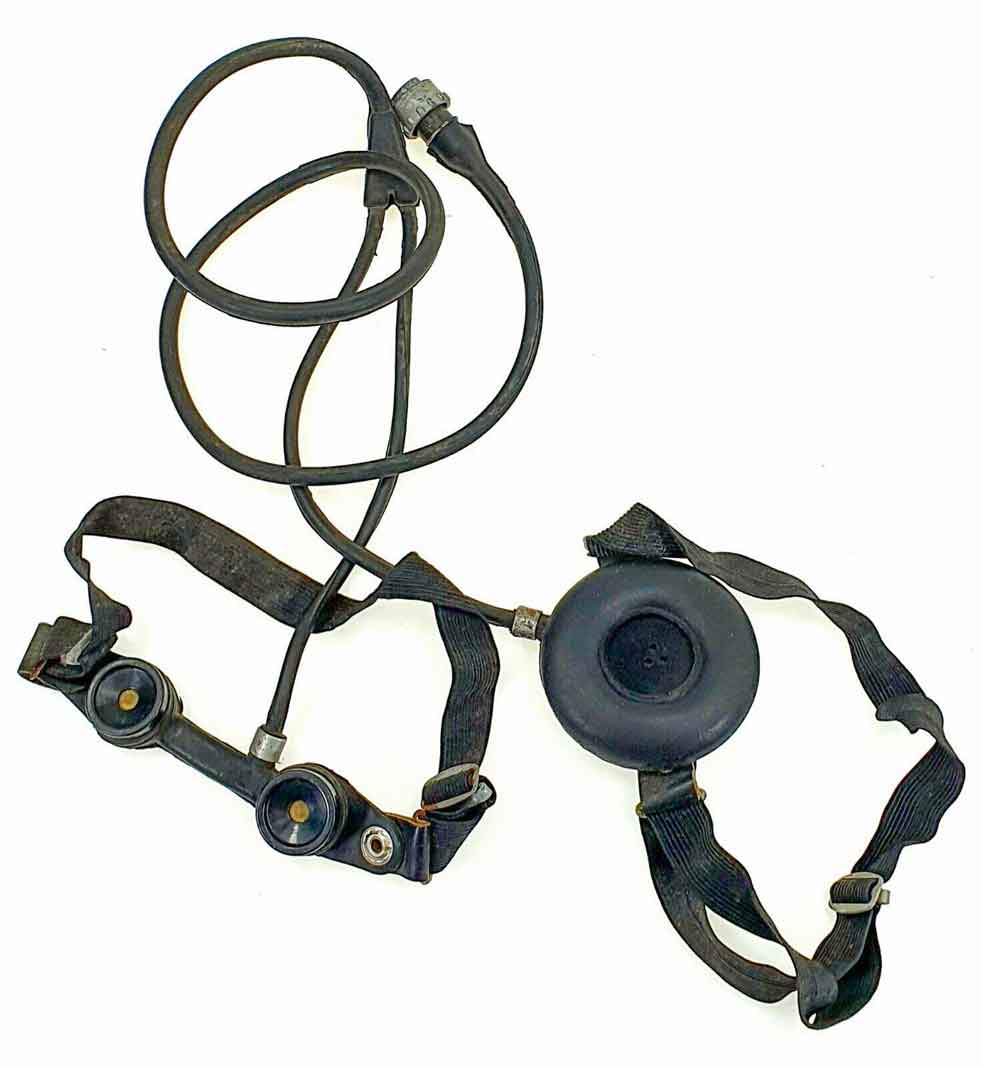

De set kon ook zijn voorzien van een oorschelp met daarbij een keelmicrofoon, wel zo handig.

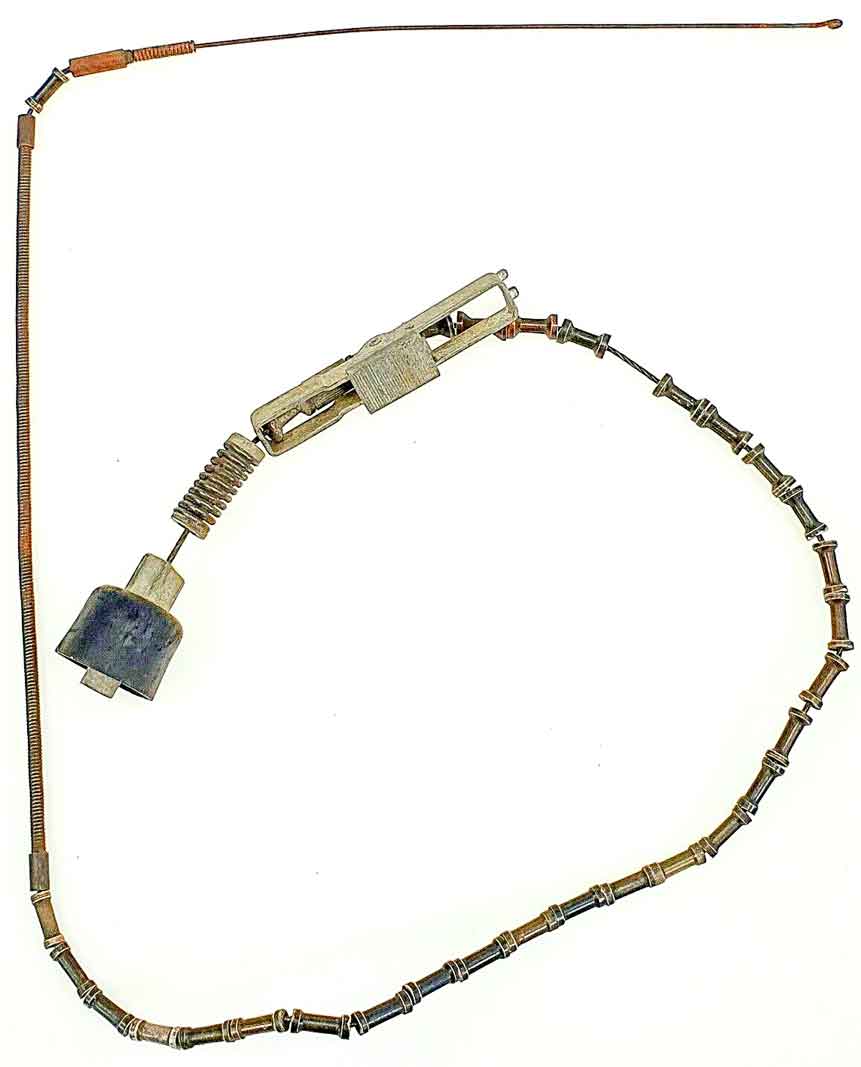

De Kulikow-antenne die er bij hoort, maar niet in mijn bezit is. foto E-Bay

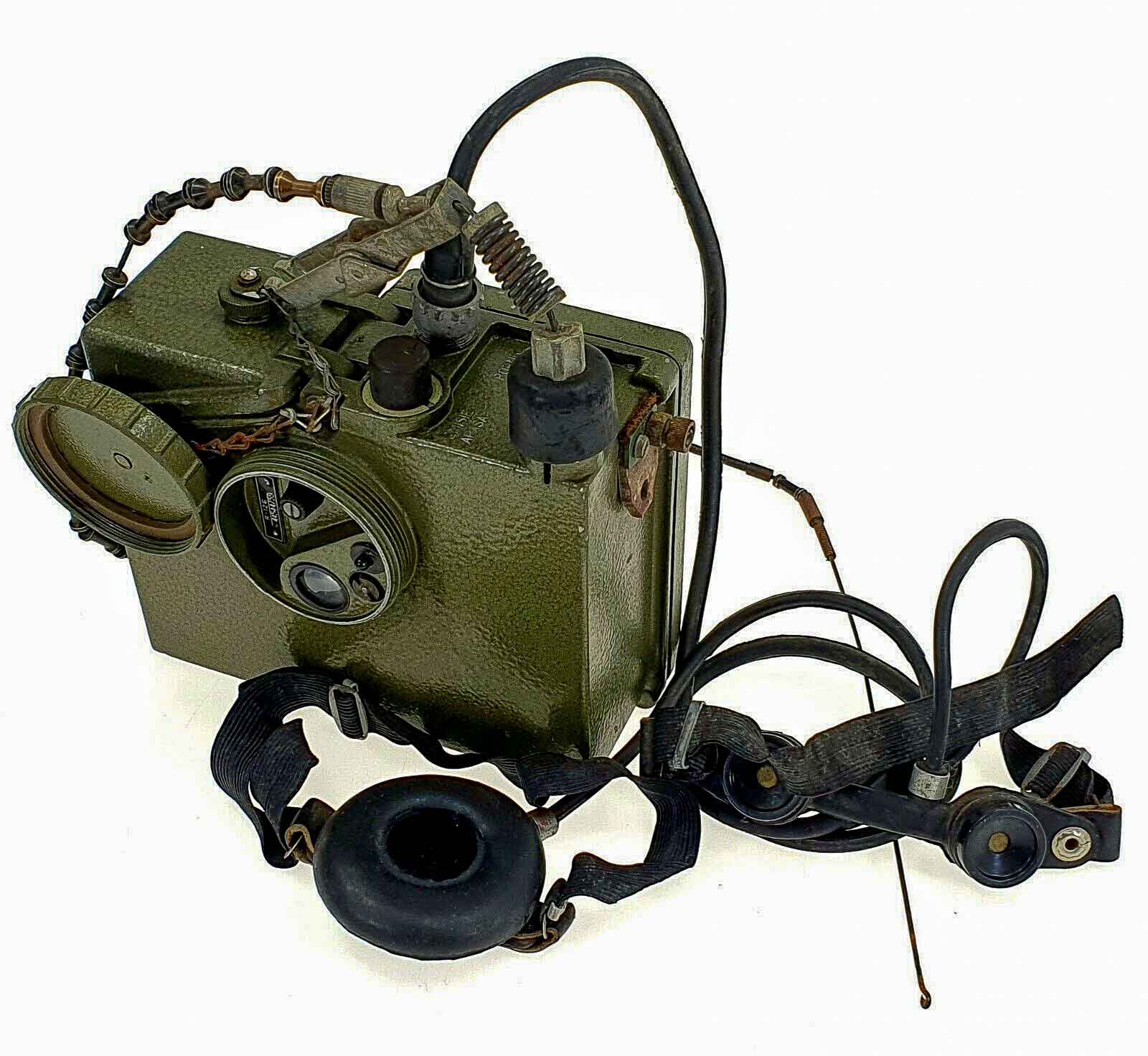

Een complete set. foto E-Bay
Feind hört mit !!!!!! foto E-Bay
Een wat luxere uitgave van het apparaat. foto E-Bay
De afstemming. foto E-Bay

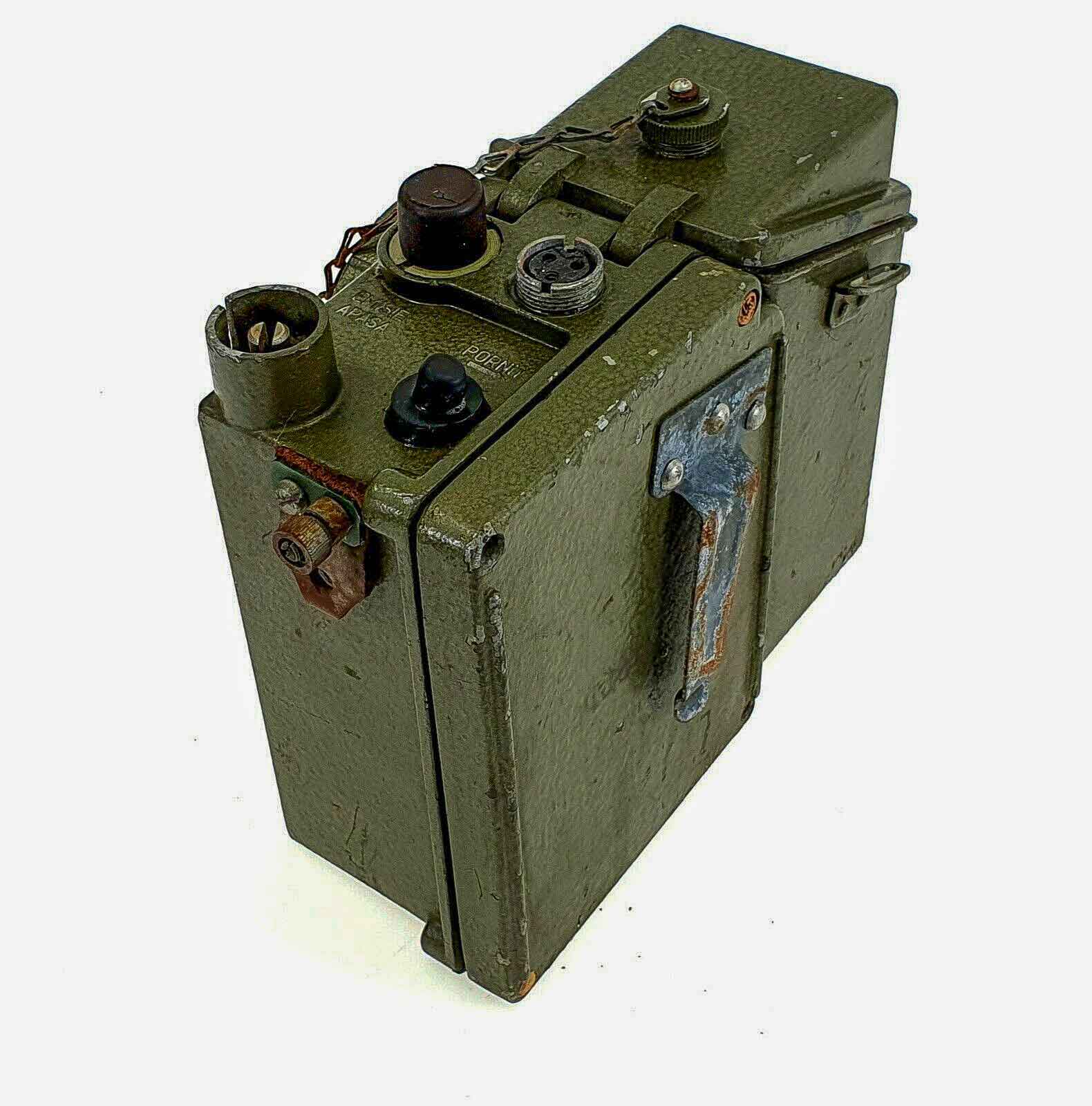

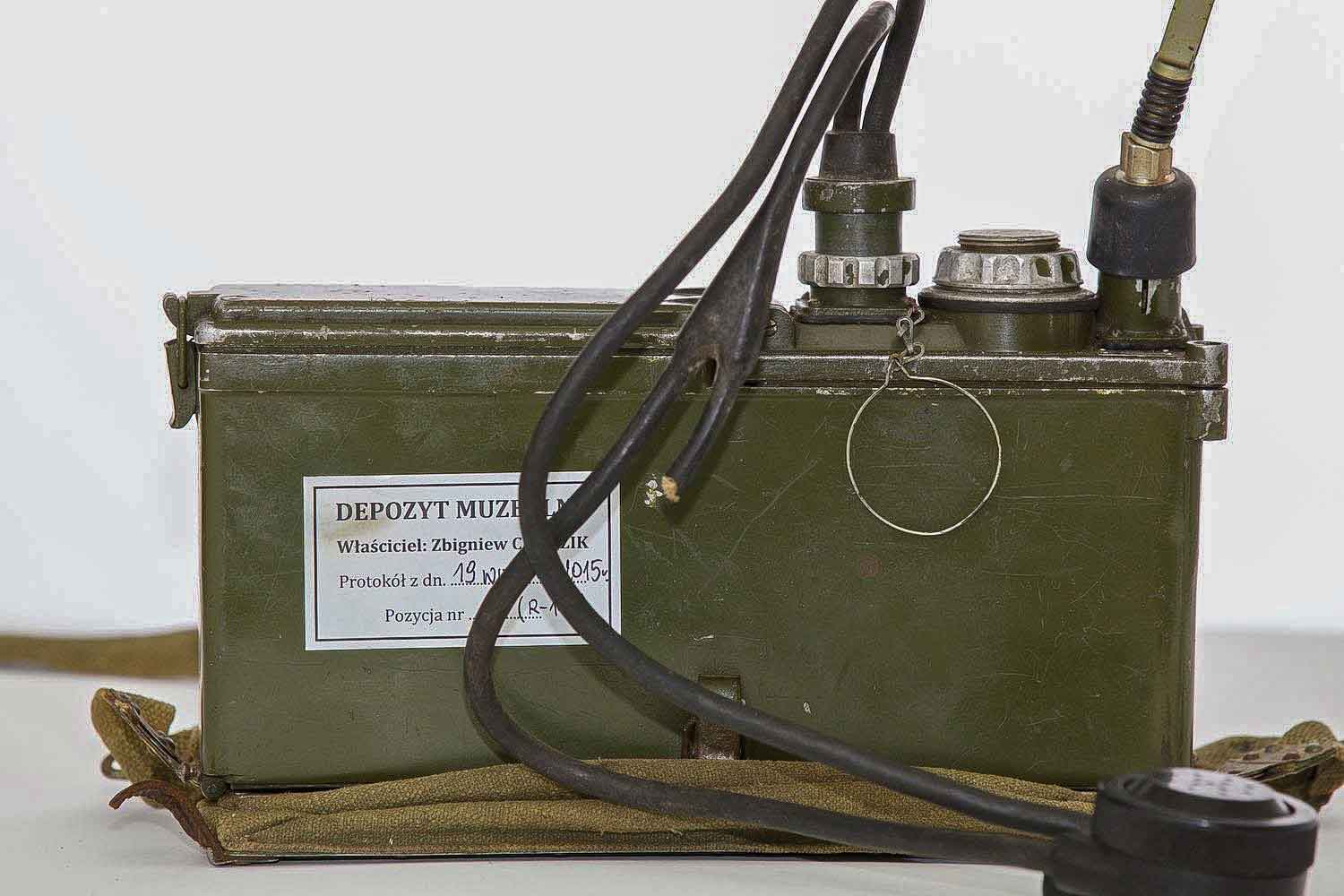

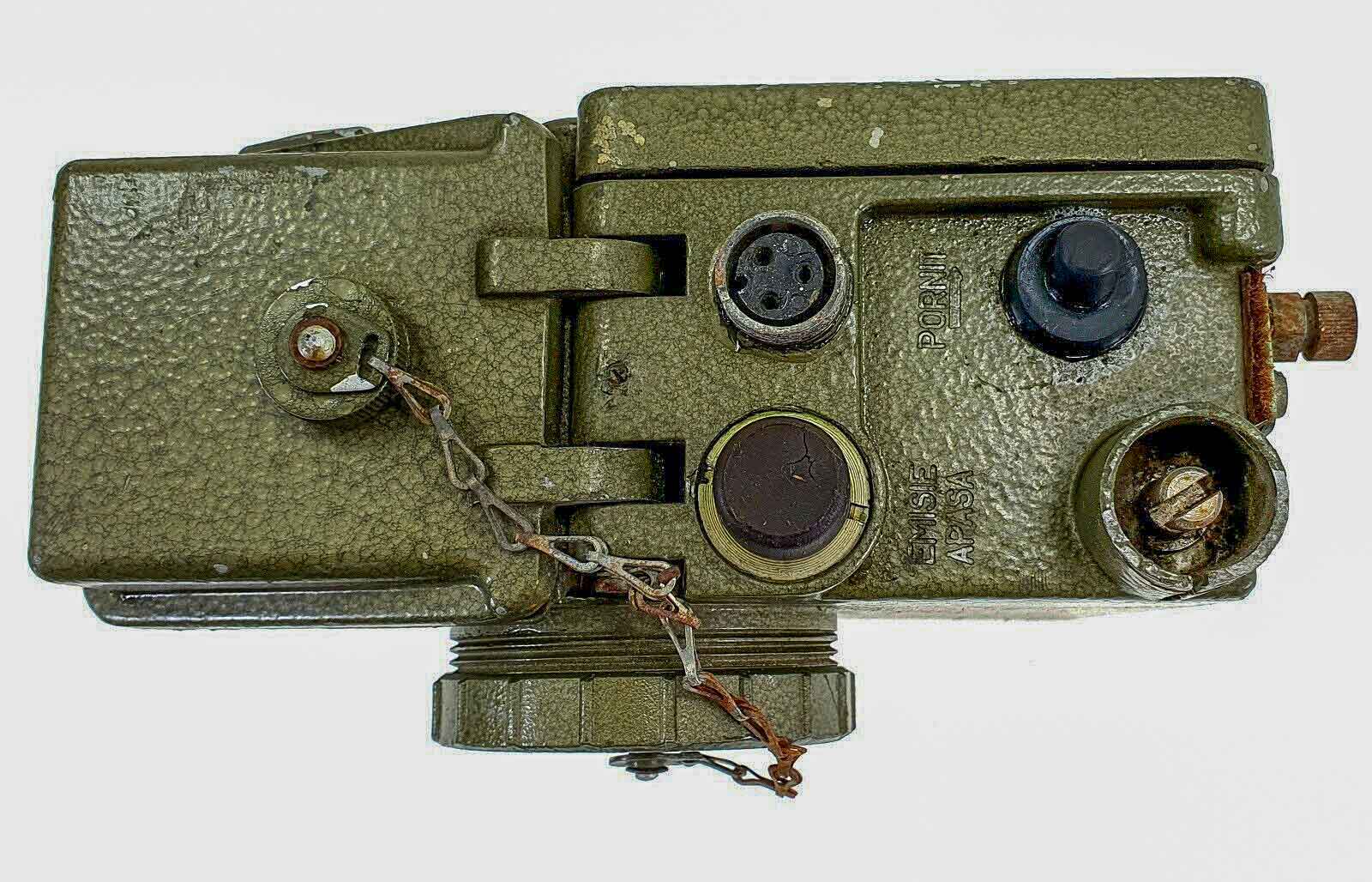

De bovenkant met de verschillende aansluitingen en knoppen. foto E-Bay

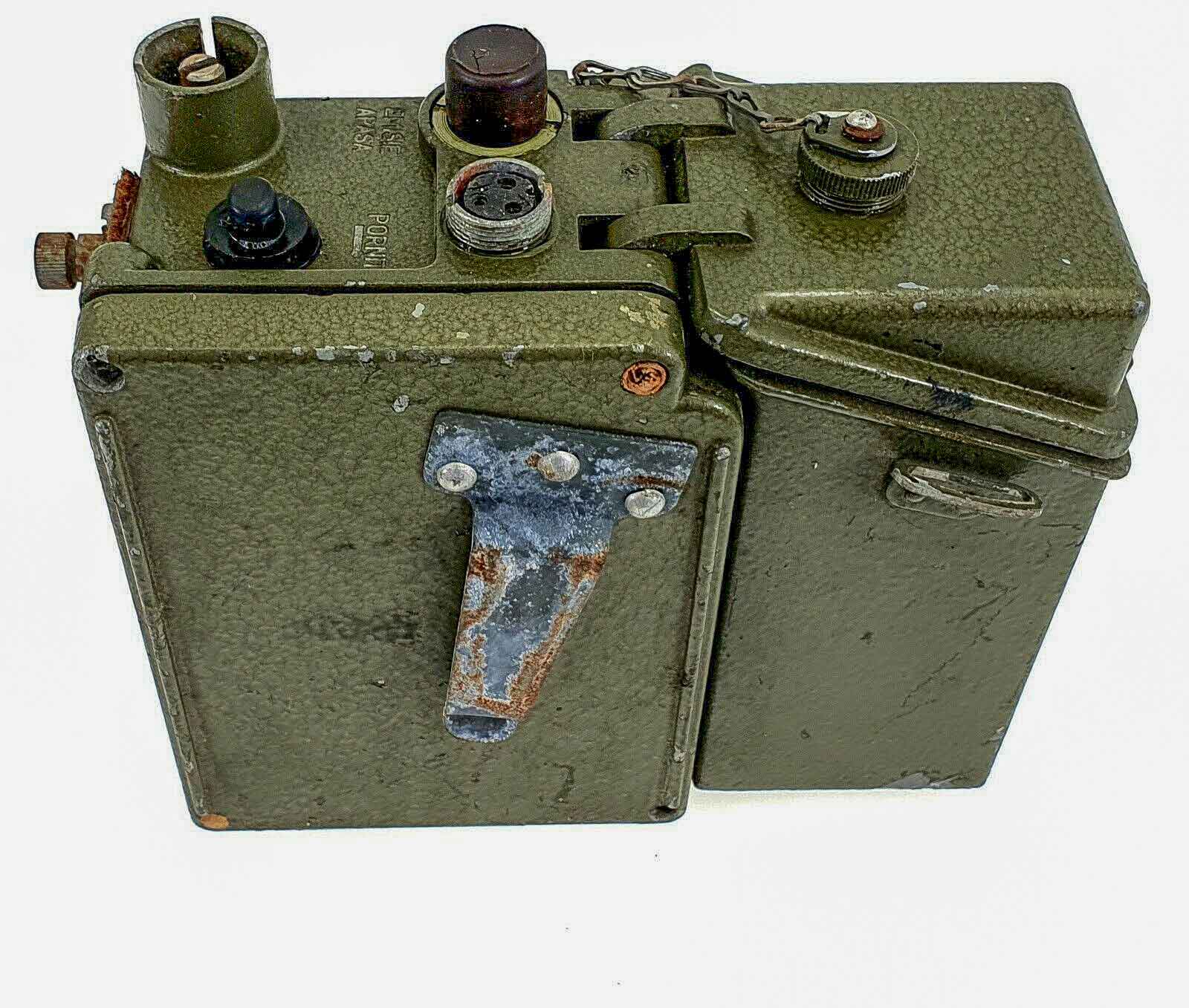

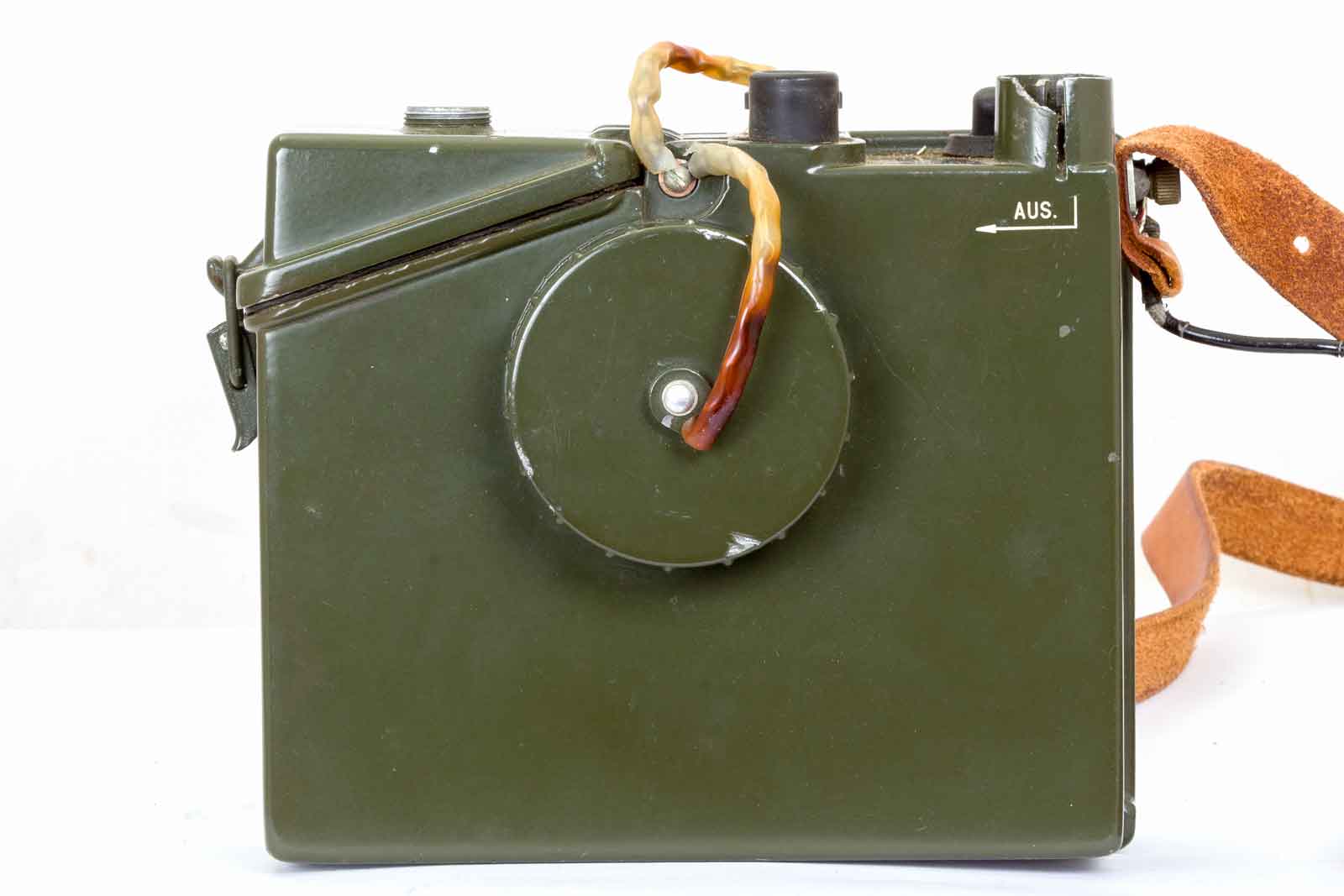

De achterkant met bevestiging. foto E-Bay
Totaalbeeld.. foto E-Bay

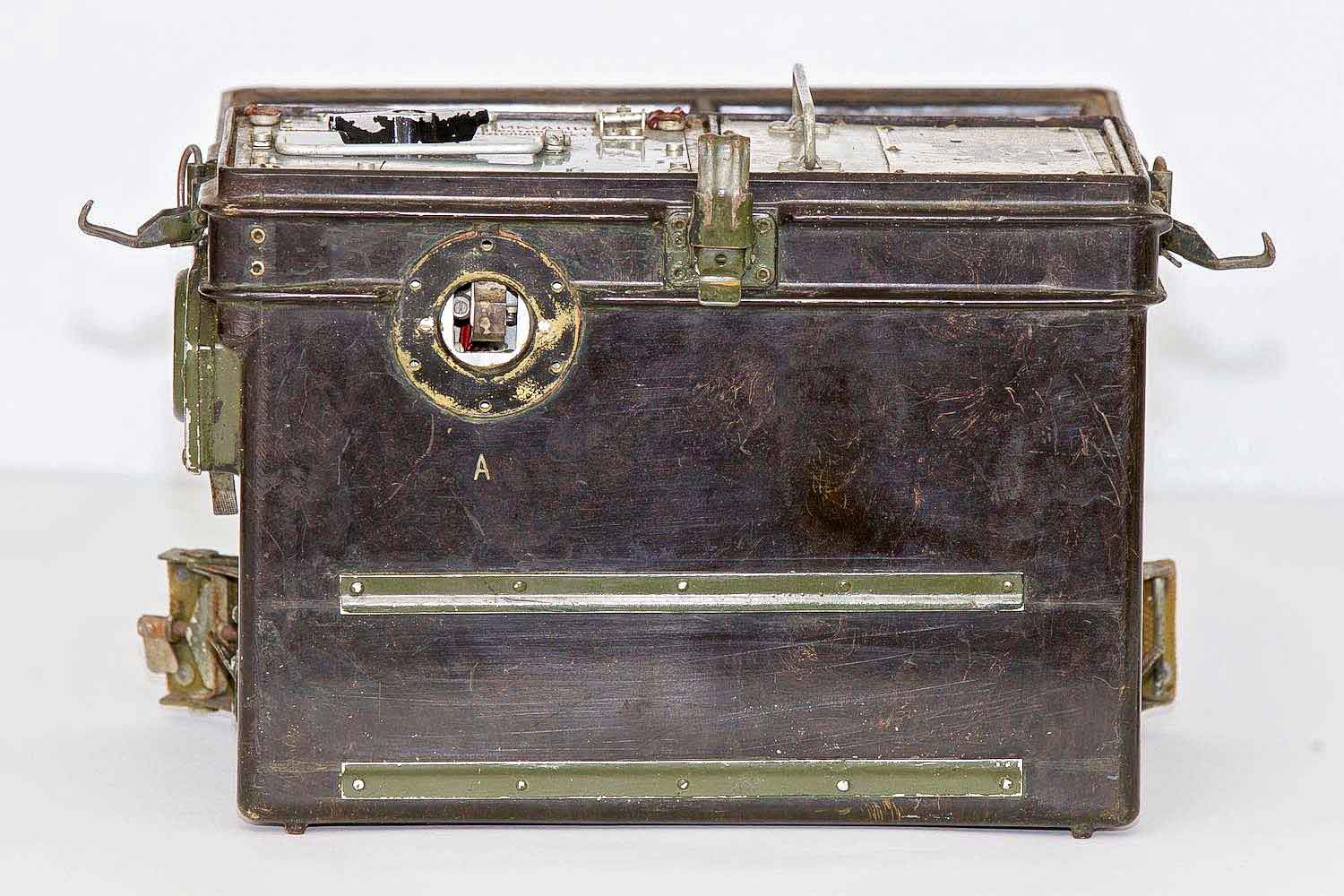

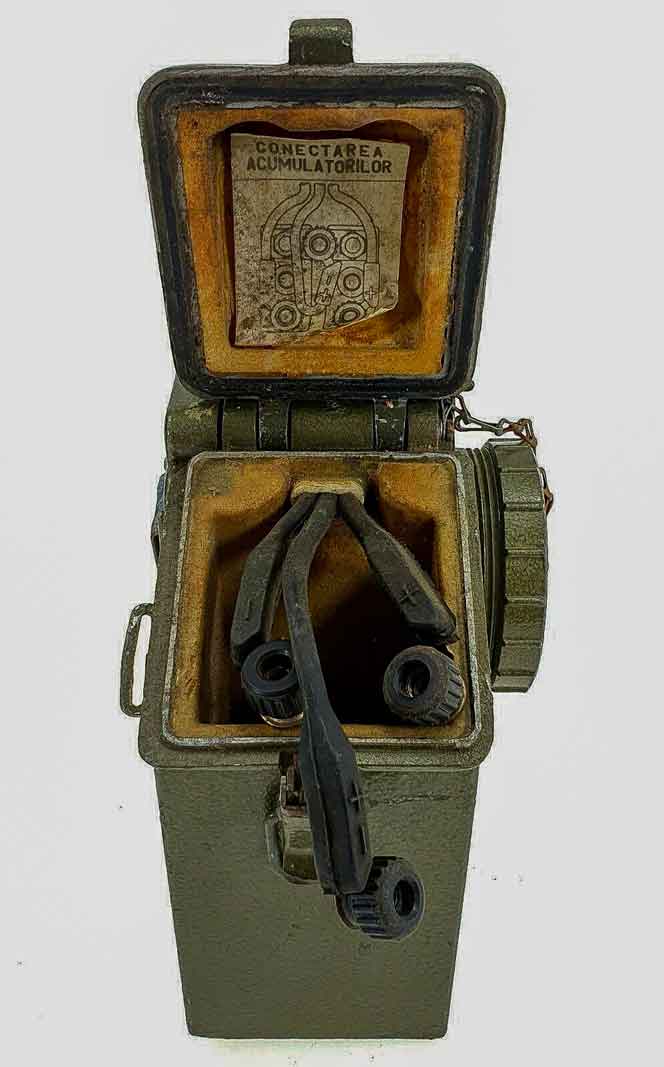

De batterijkast. foto E-Bay

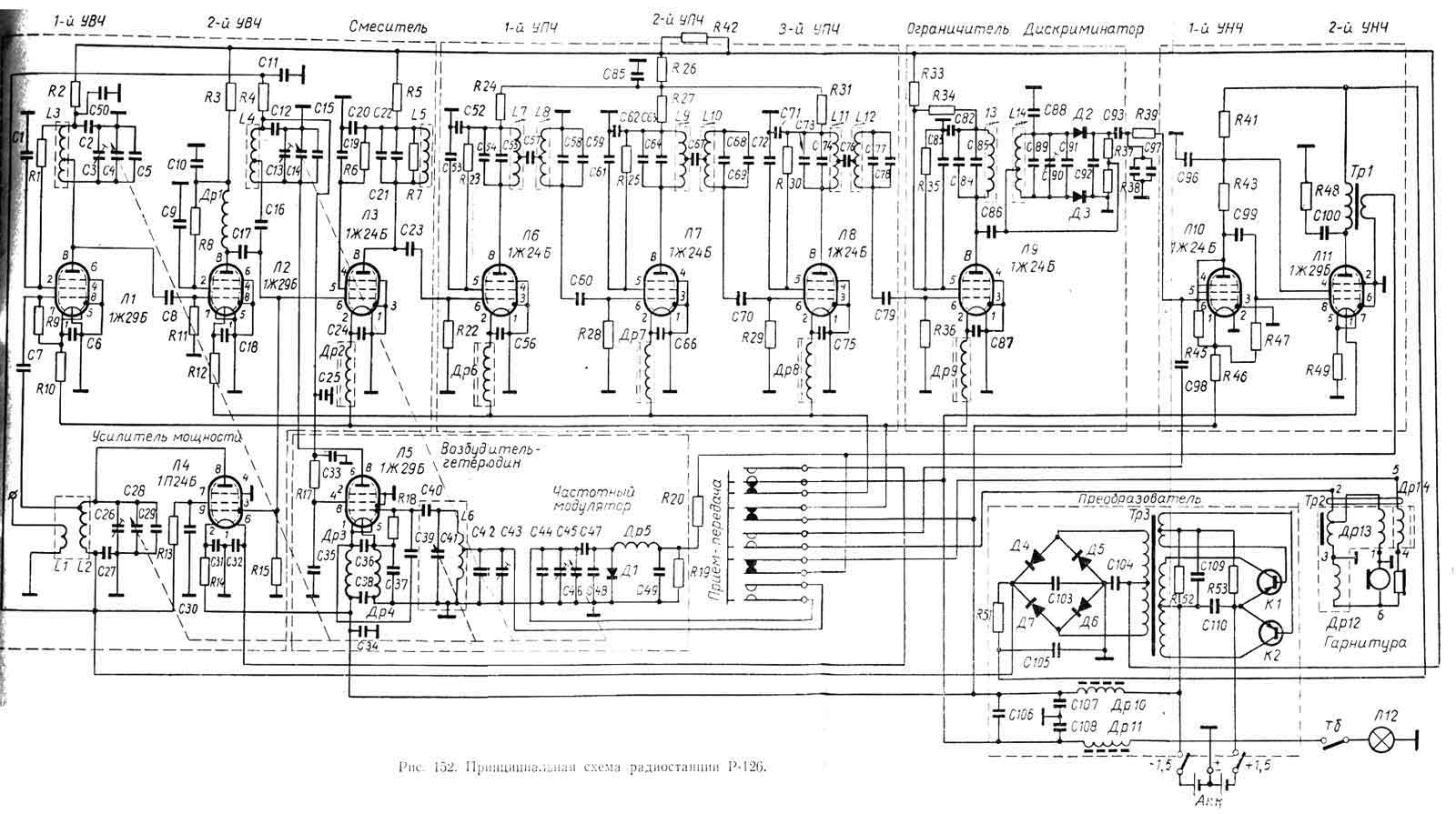

Het schema.
