Een VHF FM-transceiver voor artillerieverkenning. Bereik 24 tot 28 MHz, Modulatie alleen FM-telefonie.
Met z'n 1 Watt uitgangsvermogen en korte antennes geen toestel om zeer grote afstanden te overbruggen, maar dat was ook niet de bedoeling. In 1943 werden er maximaal 1200 per maand gemaakt in diverse Russische bedrijven. In de periode 1944-1945 was het aantal al opgelopen tot maximaal 4000 stuks/maand. Een zeer populair setje dus. Met zijn frequentiebereik was de transceiver ook zeer populair voor de CB-liefhebbers.
Als antenne werd een staaf-antenne met een lengte van 250 cm gebruikt. Een draad met een lengte
van 640 cm werkte ook perfect.
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.

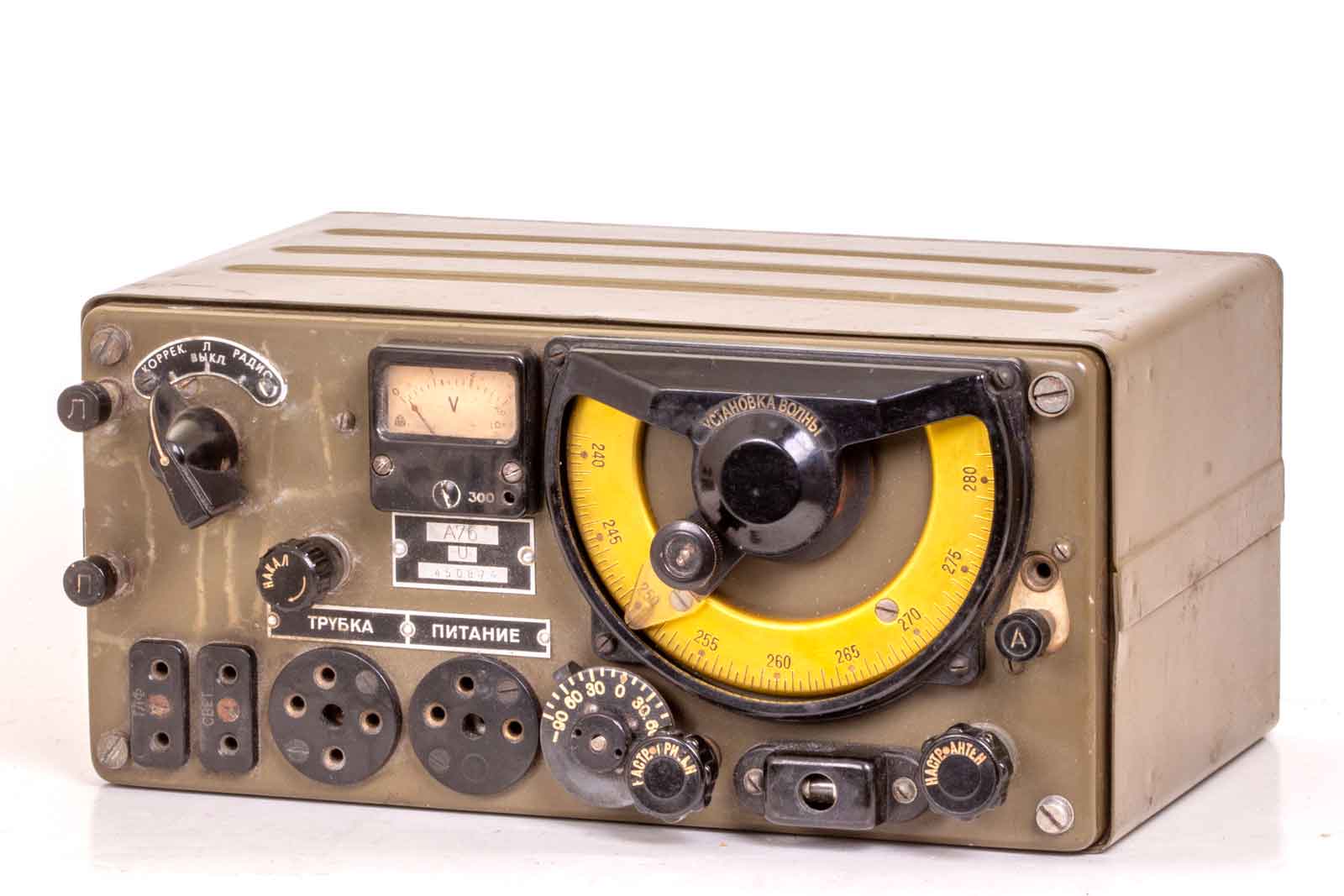

De zender/ontvanger zonder houten kast waarin ook de voedingsunit in is onder gebracht. Deze bestaat uit twee 90 Volts batterijen in serie en een accu met 2,4 Volt. Van de 90 V. batterijen worden de 80 Volt-aansluitingen gebruikt, dus 160 Volt totaal.

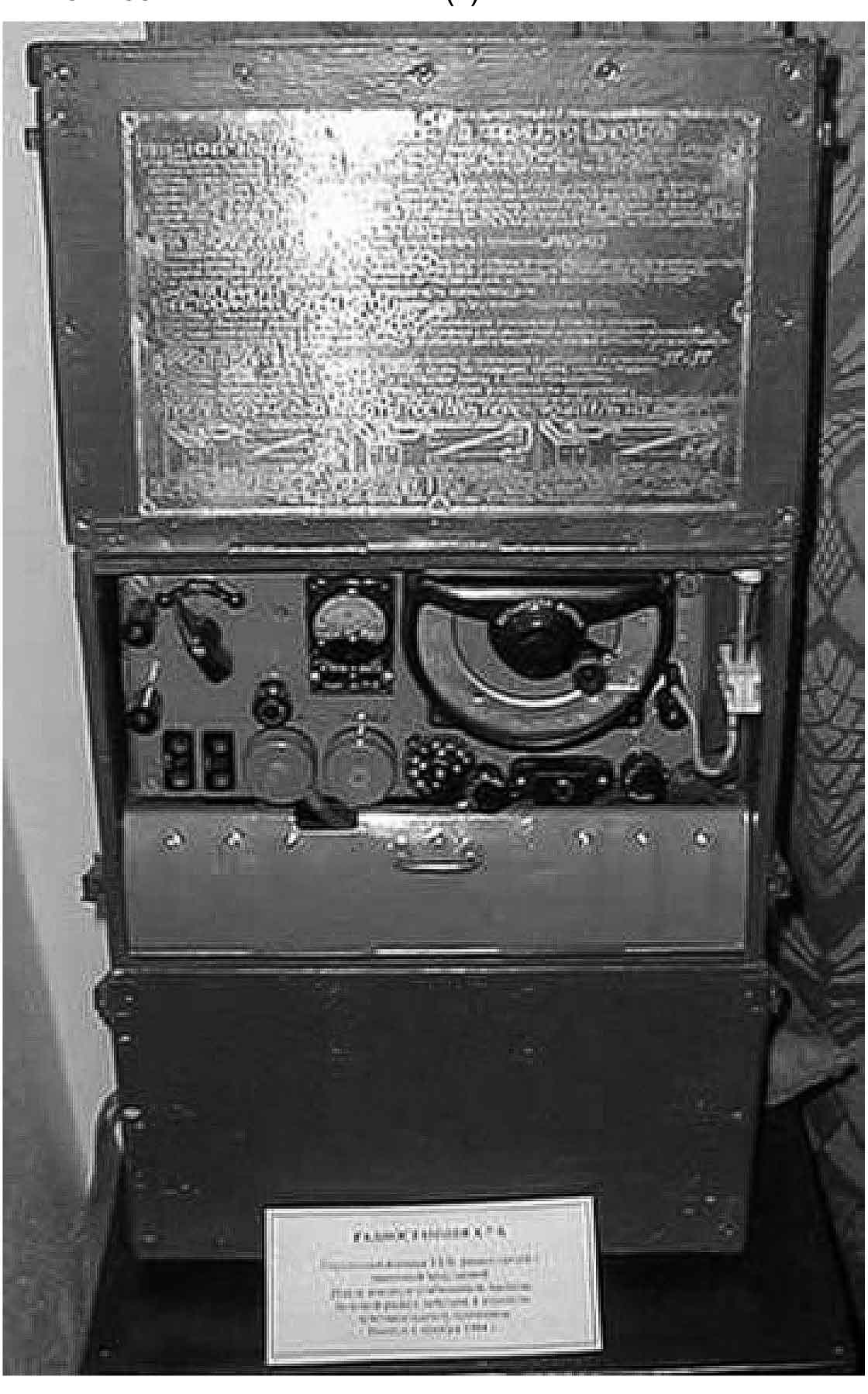

Een afbeelding van de kist met inhoud. Onder de radio, de batterij-lade.

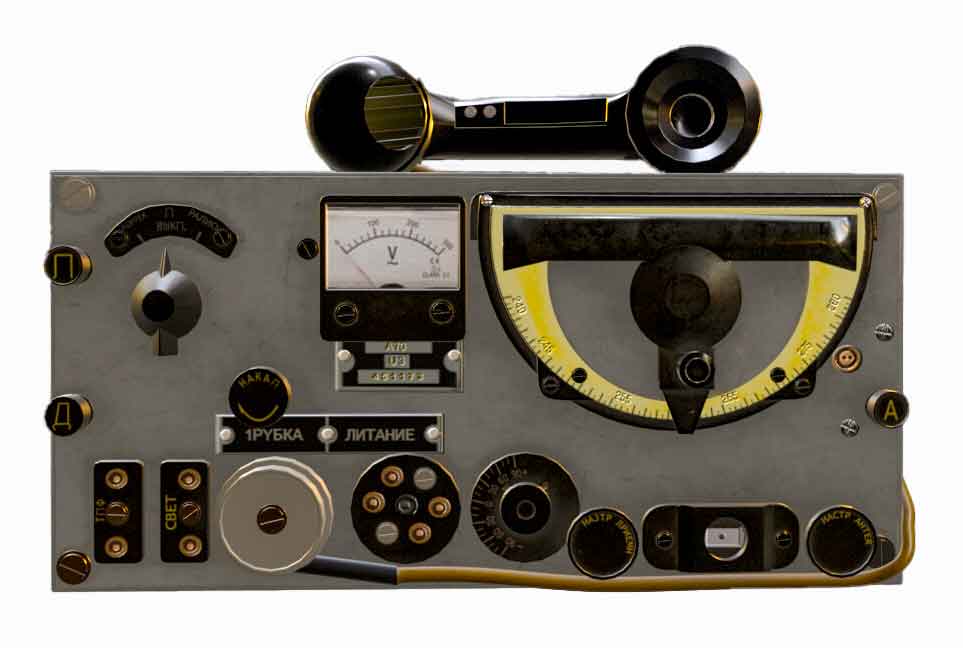

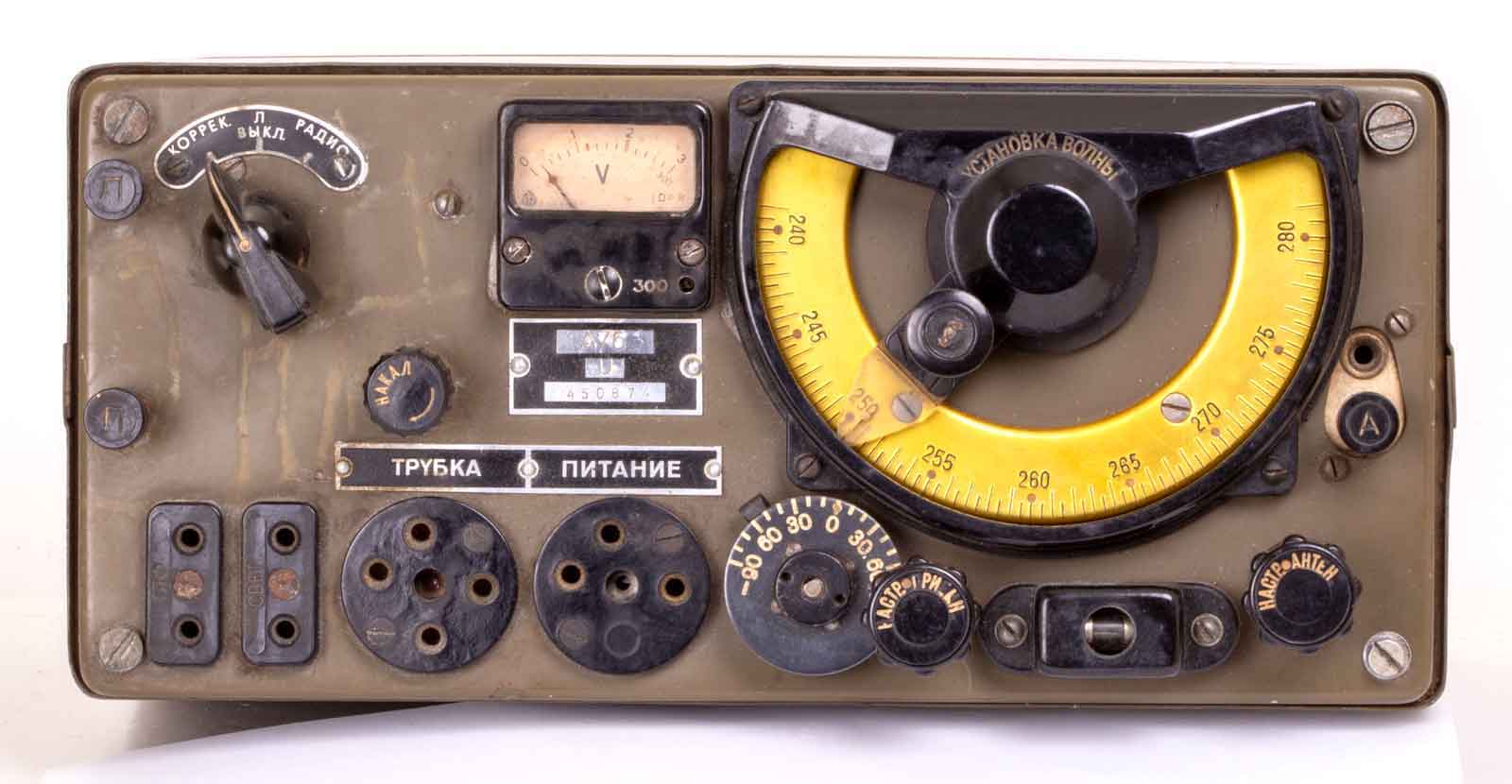

Vooraanzicht van het compacte apparaat.. Linksboven de keuzeschakelaar voor "Correctie" , "UIT" en "Ontvangst".De meter wordt gebruikt voor het aflezen van de batterijspanning en de anodestroom. Volgens het schema moet er een schakelaar ingedrukt worden om de spanning te meten, rechts onder in de meter bevindt zich een gaatje waar je waarschijnlijk een pin moet steken om de schakelaar te bedienen.De grote, gele schaal is voor de afstemming waarbij de frequentie in 240 tot 280 wordt aangegeven, of wel 24 tot 28 MHz, De antenne-aansluitingen bevinden zich rechts van de afstemschaal. De zwarte knop voor de draadantenne en het gaatje voor de staaf.
De twee linker entrees zijn voor resp. hoofdtelefoon en luidspreker. De
eerste ronde connector is voor de telefoonhoorn-aansluiting. Er naast de de voedings-connector. Rechts daar van de fijnafstemming. Dan een ding met een rond gaatje, antennestroom??? Rechts daarvan de antenne aanpassing .

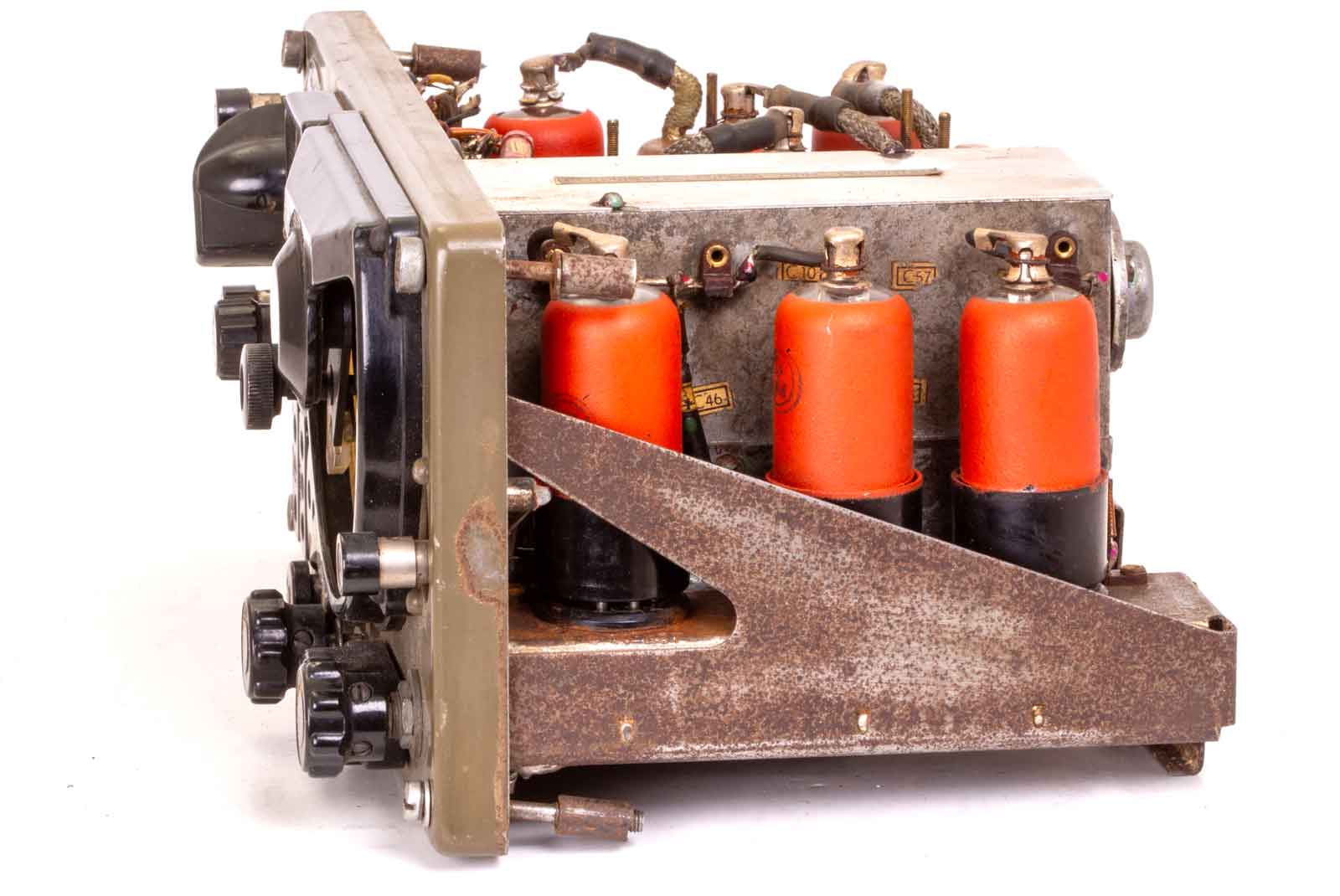

Rechter zijaanzicht, dit zijn waarschijnlijk de HF-versterker, mixer en oscillator.

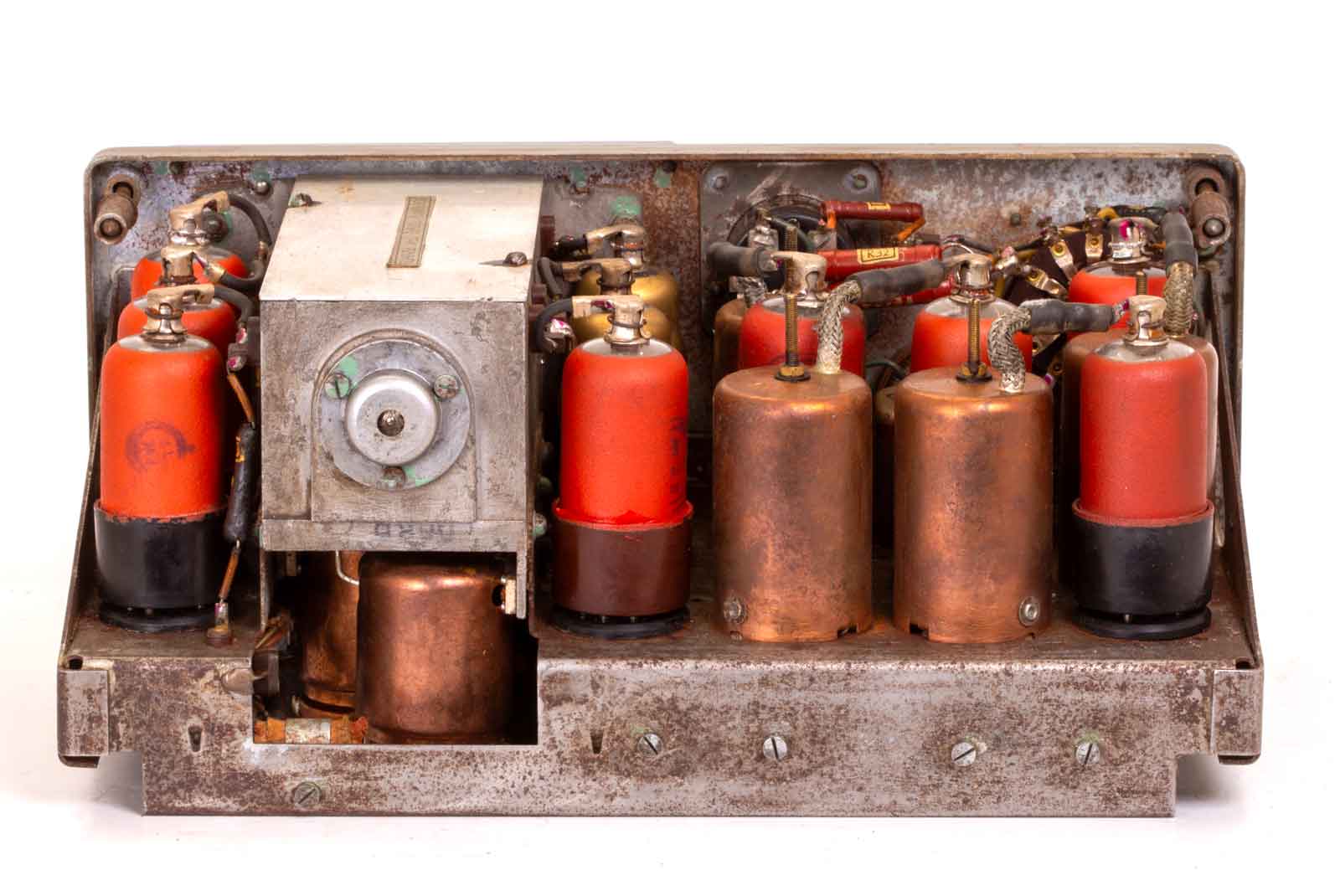

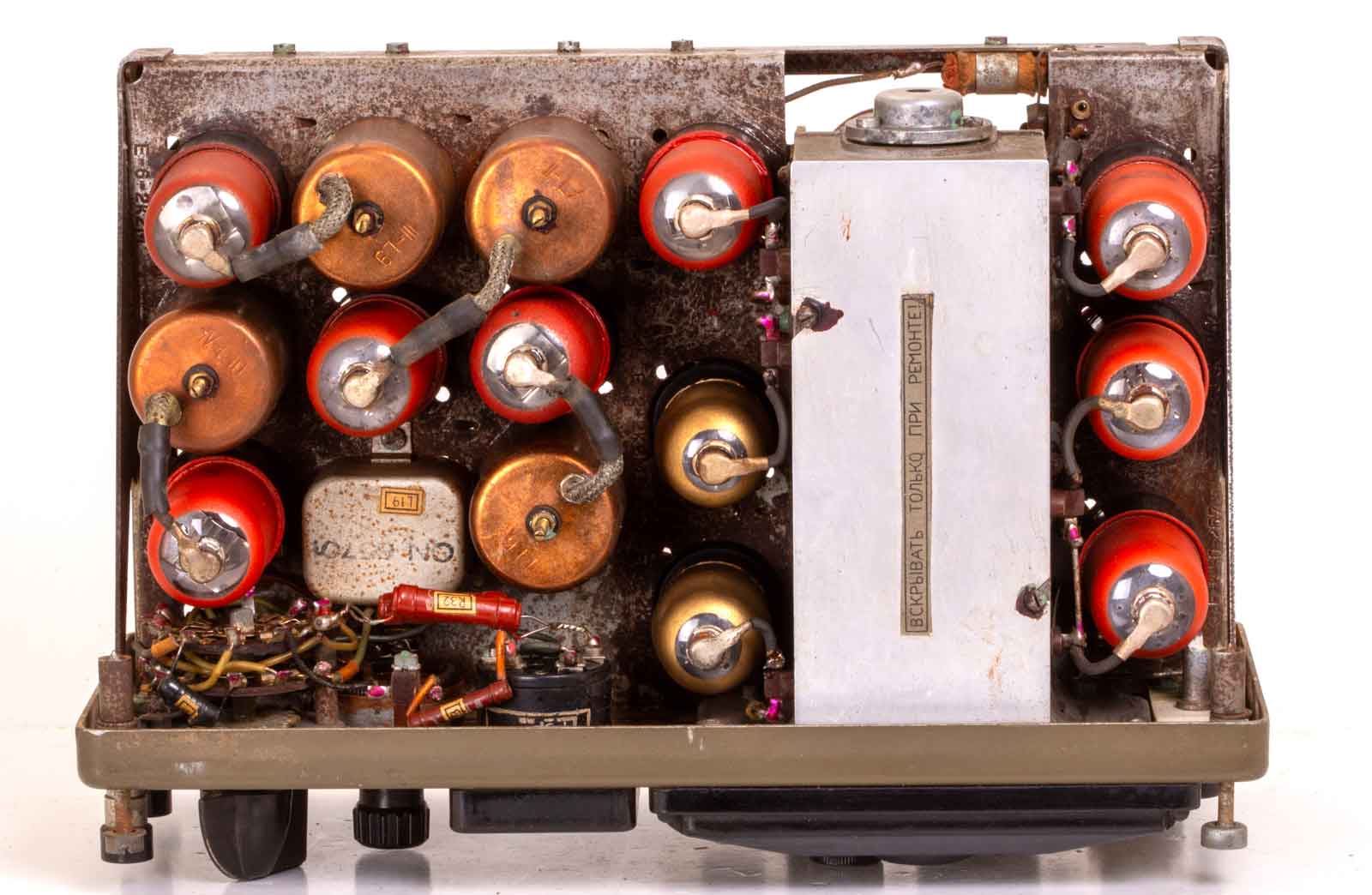

De achterzijde met de rechthoekige doos waarin zich de viervoudige afstemcondensator bevindt. Op de deksel staat nog dat deze er alleen bij reparaties afgehaald mag worden. De koperkleurige bussen bevatten de MF-trafo's nr. 2 en 3. De MF bedraagt 1100 kHz.

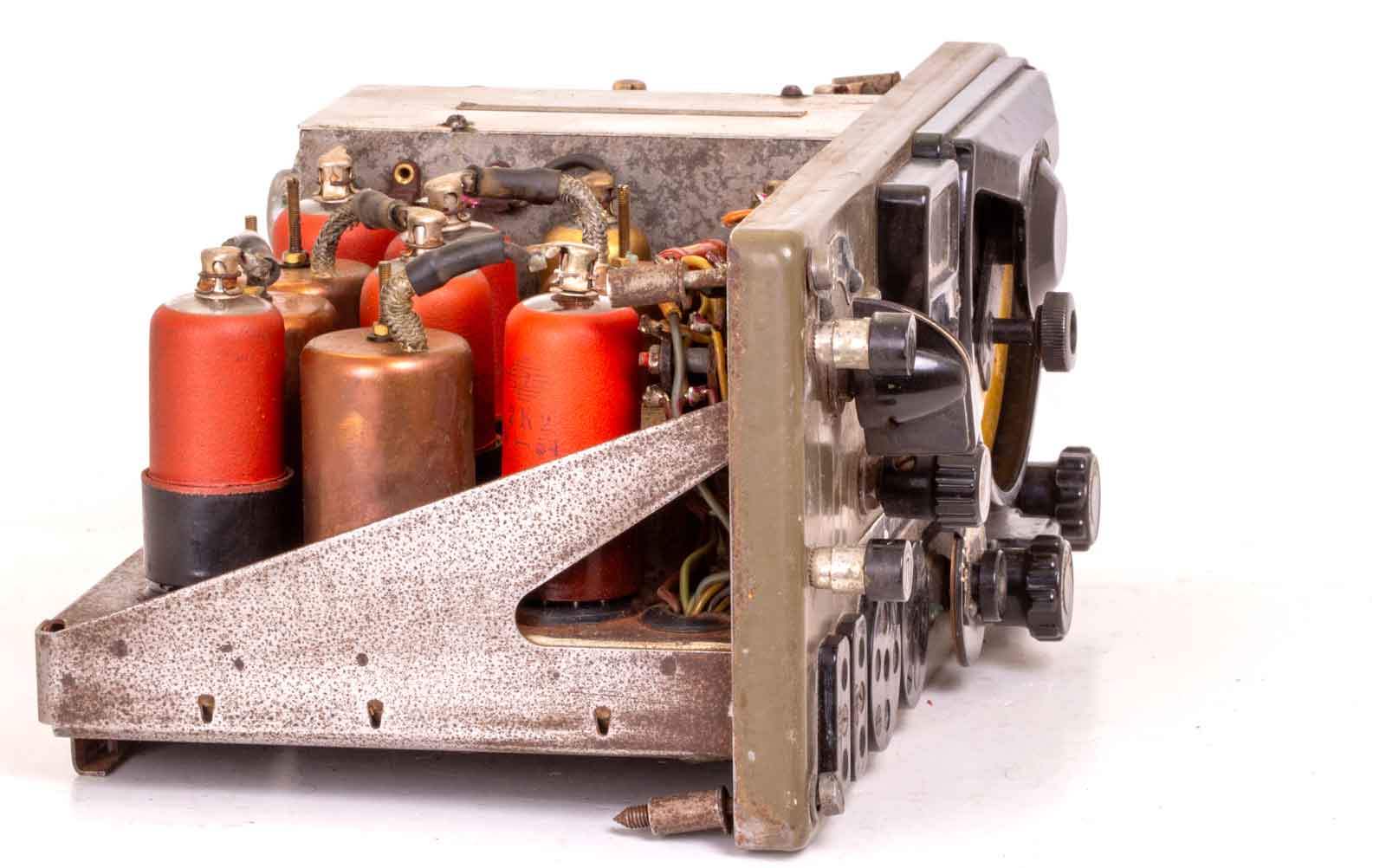

De linker kant met een vierde MF-trafo, waarschijnlijk de discriminator. De rode buizen zijn allemaal van het type 2K2 ( komt ongeveer overeen met de Europesche KF3), de beide goudkleurige exemplaren zijn van het type 2K2M., waarschijnlijk een variant van de 2K2.

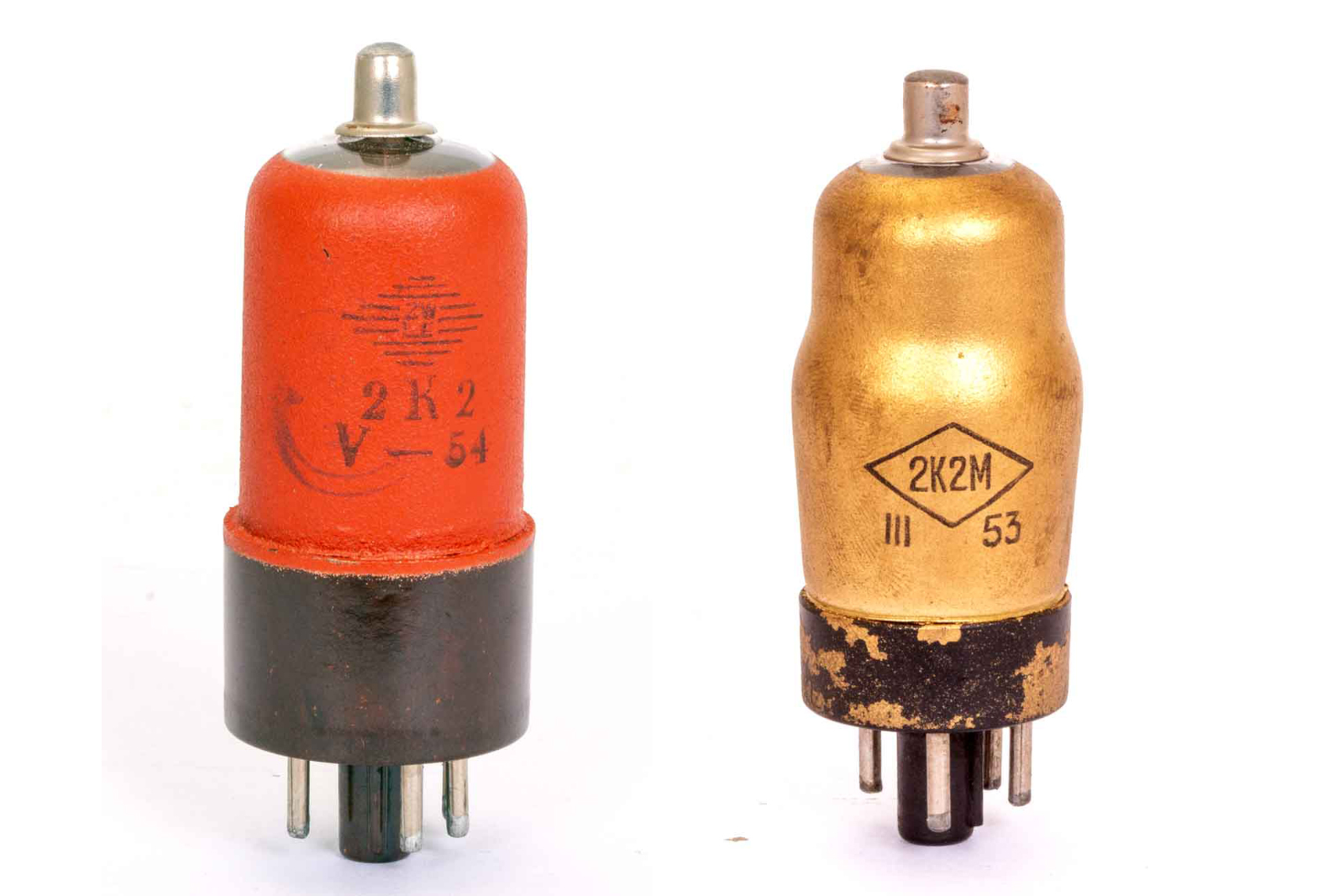

Dit zijn de bovengenoemde buizen. Het schema vermeldt dat de meeste buizen ( 9 stuks) van het type 2K2M zijn en de oscillator en eindversterker van het type CO257. Dat ziet er in dit toestel wat anders uit. Maar het zal wel werken, het zijn allemaal pentodes.
Het toestel van bovenaf gezien. Nu is ook de eerste MF te zichtbaar. De twee goudgekleurde zenderbuizen bevinden zich onder, links van de afstemcondensator.

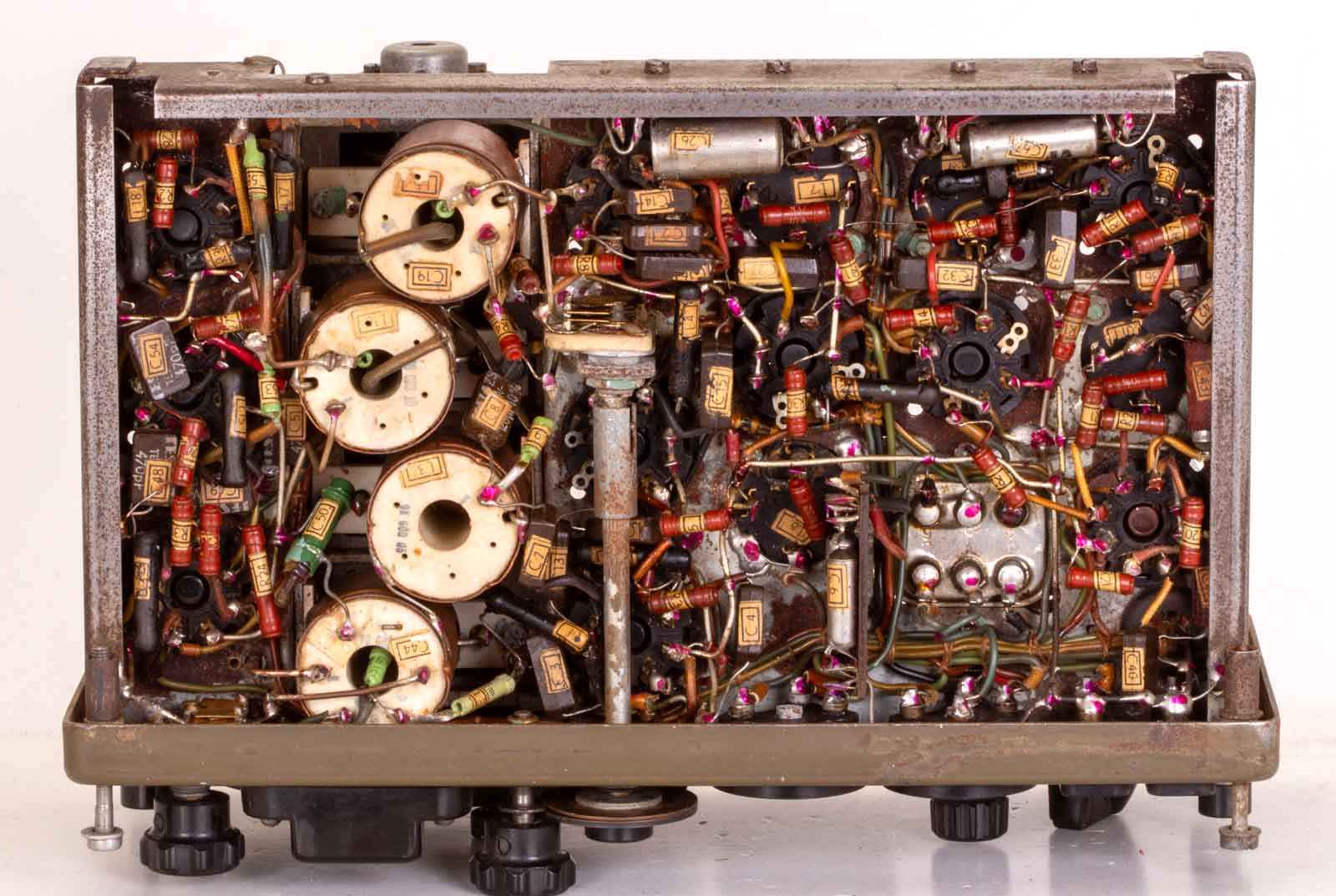

De onderkant. De lange as van de fijnafstemming. De vier witte onderdelen zijn de de VHF-kringen, de PA-spoel L11 is tevens het ingangsfilter bij ontvangst. De andere drie zijn voor twee oscillatoren en de buffertrap van de zender.
De set met telemicrofoon.
Het tasje waarin de ontvanger opgeborgen wordt????

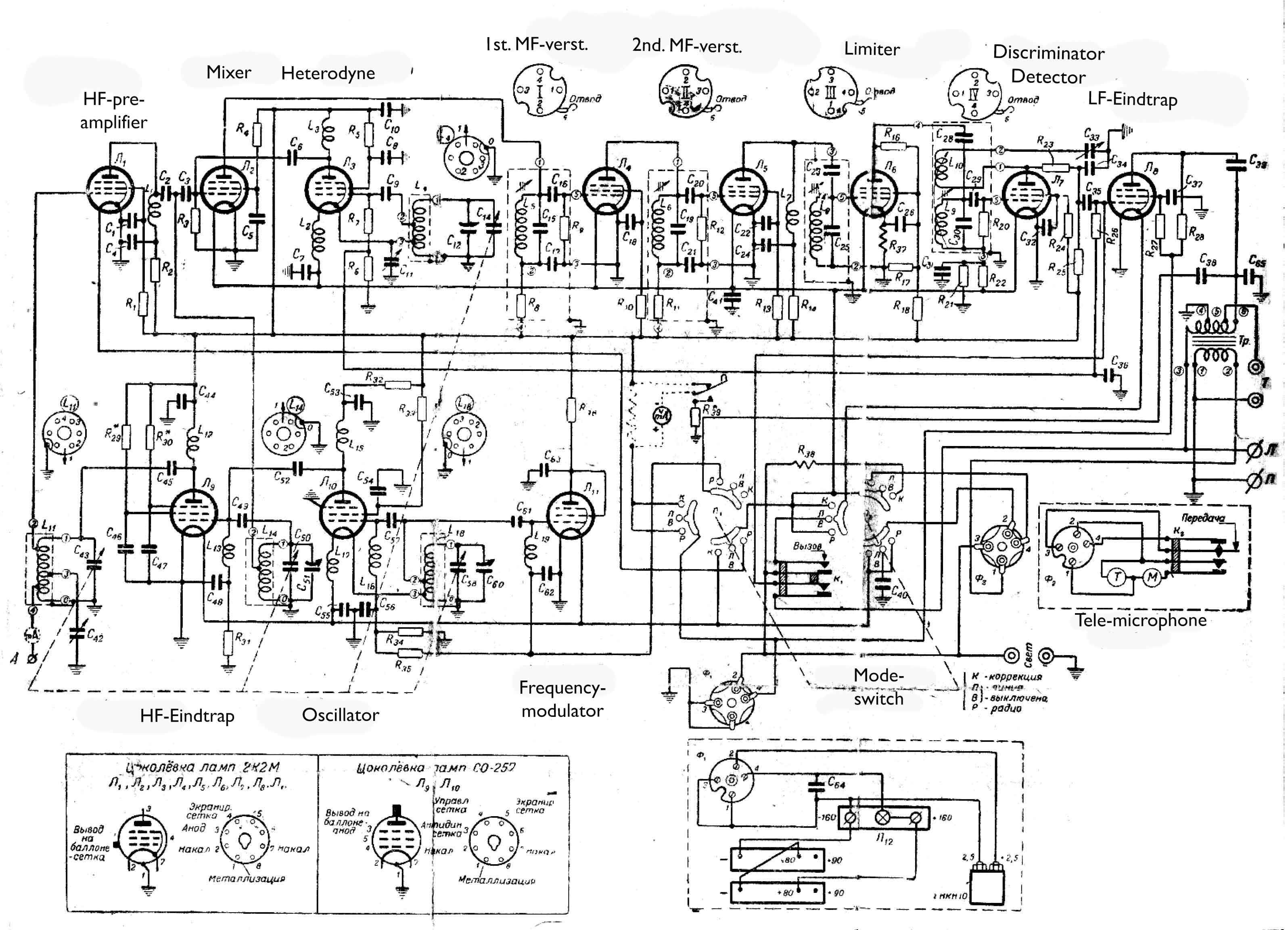

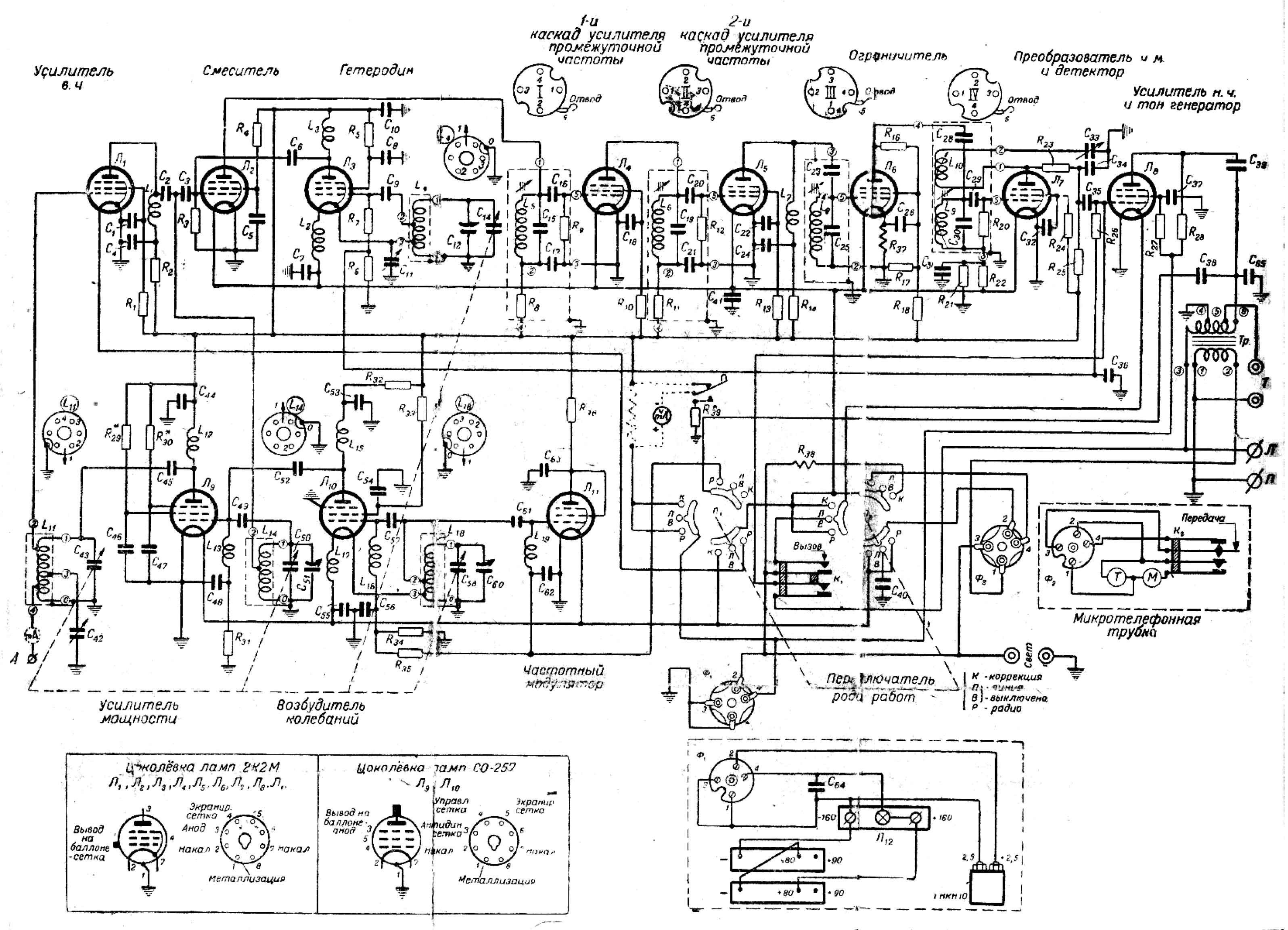

Het schema met Russische teksten. Hier onder de vertaalde benaming:
Verder heb ik geen informatie of documentatie kunnen vinden. Een ieder die wat kan toevoegen is van harte welkom!! ( mail: pa3esy@veron.nl )
Wanneer de set in de houten behuizing wordt gedragen, weegt het geheel zo'n 21 kg. De afmetingen van de kale set zijn (WHD) 210 x 385 x 330 mm.
