Wayne-Kerr Universal bridge B221A

Wayne-Kerr Universal bridge B221A (heet ook CT530) met low impedance adaptor Q221A

Een zeer bijzonder meetinstrument, verpakt in een grote kist, bedoeld voor metingen in het "veld".
Het is een precisie-instrument waarbij je voor de bediening eerst een opleiding moet volgen of de gebruiksaanwijzing heel aandachtig door moet lezen.
Voor de metingen die je er mee kunt uitvoeren zijn tegenwoordig heel wat handiger instrumenten op de markt, maar wil je echt weten of zo'n
ander instrument een waarde afgeeft die met de werkelijkheid overeenkomt, dan zou je het kunnen ijken met dit instrument.

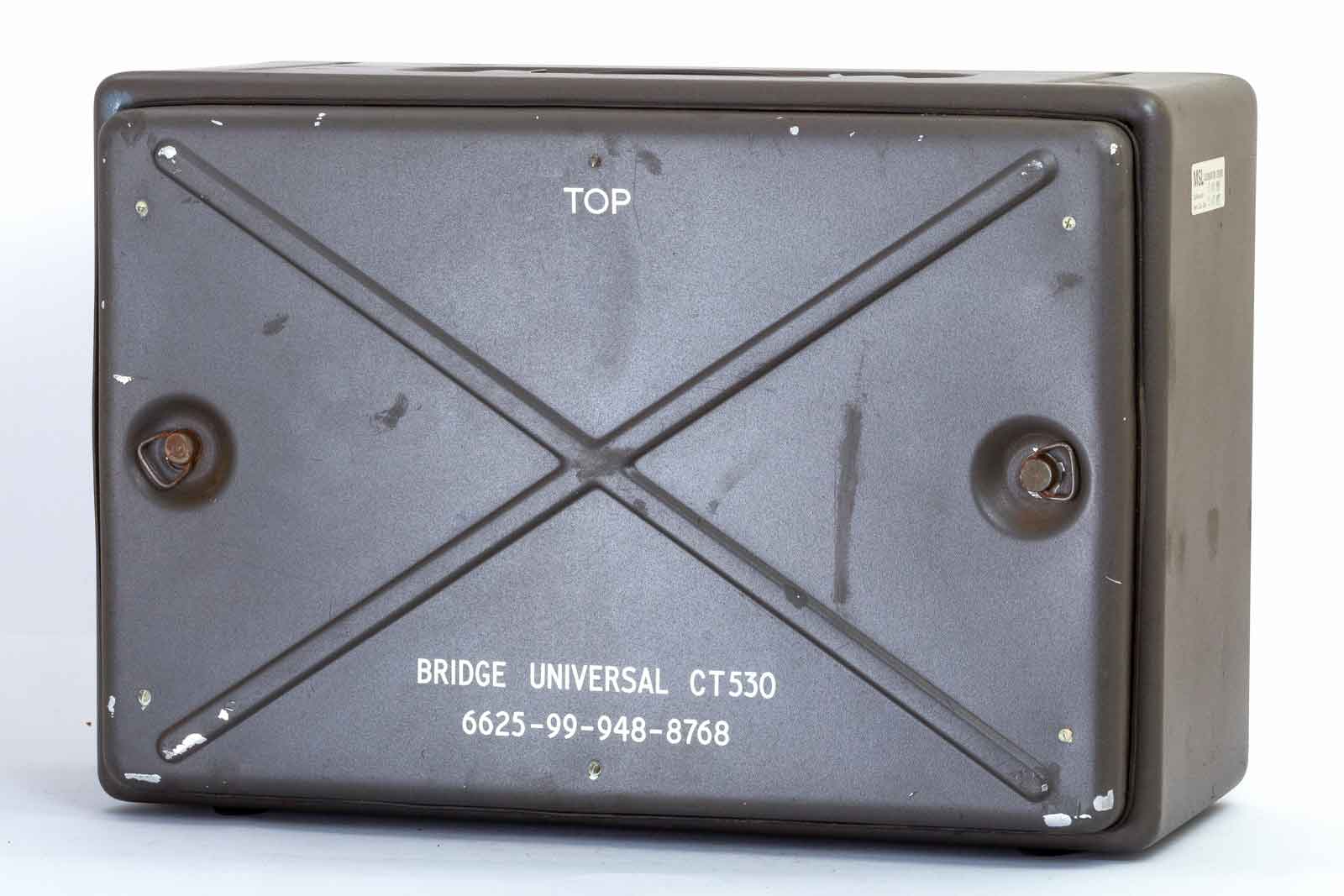

Hier heet het apparaat "Bridge Universal CT530, het nummer er onder zal wel een NATO-stocknummer zijn. Deze kast met de adaptor
bevindt zich dan weer in die grote houten kist die ik niet op de foto heb gezet.

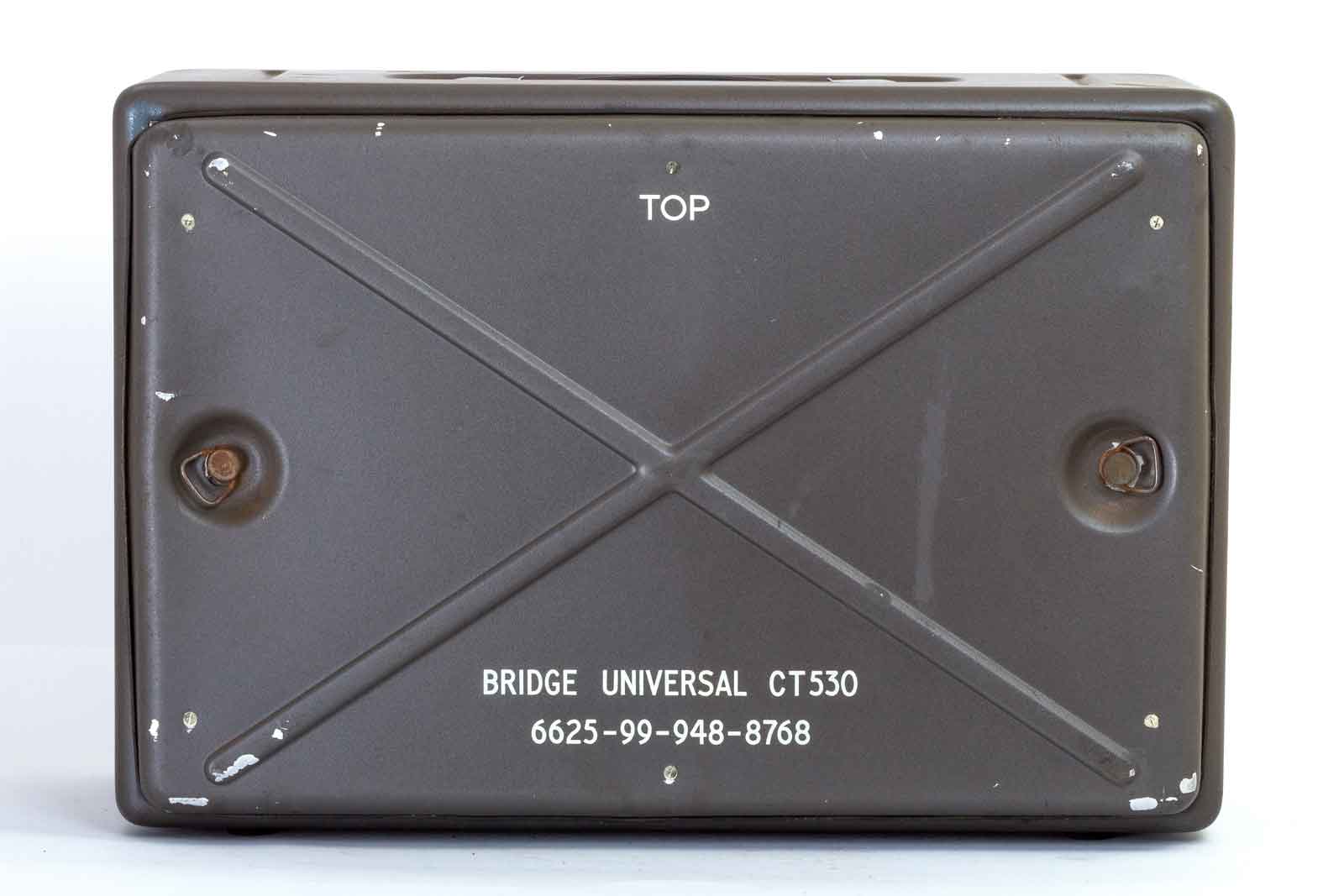

Het deksel, met twee bevestigings-schroeven bevestigd op de kast.

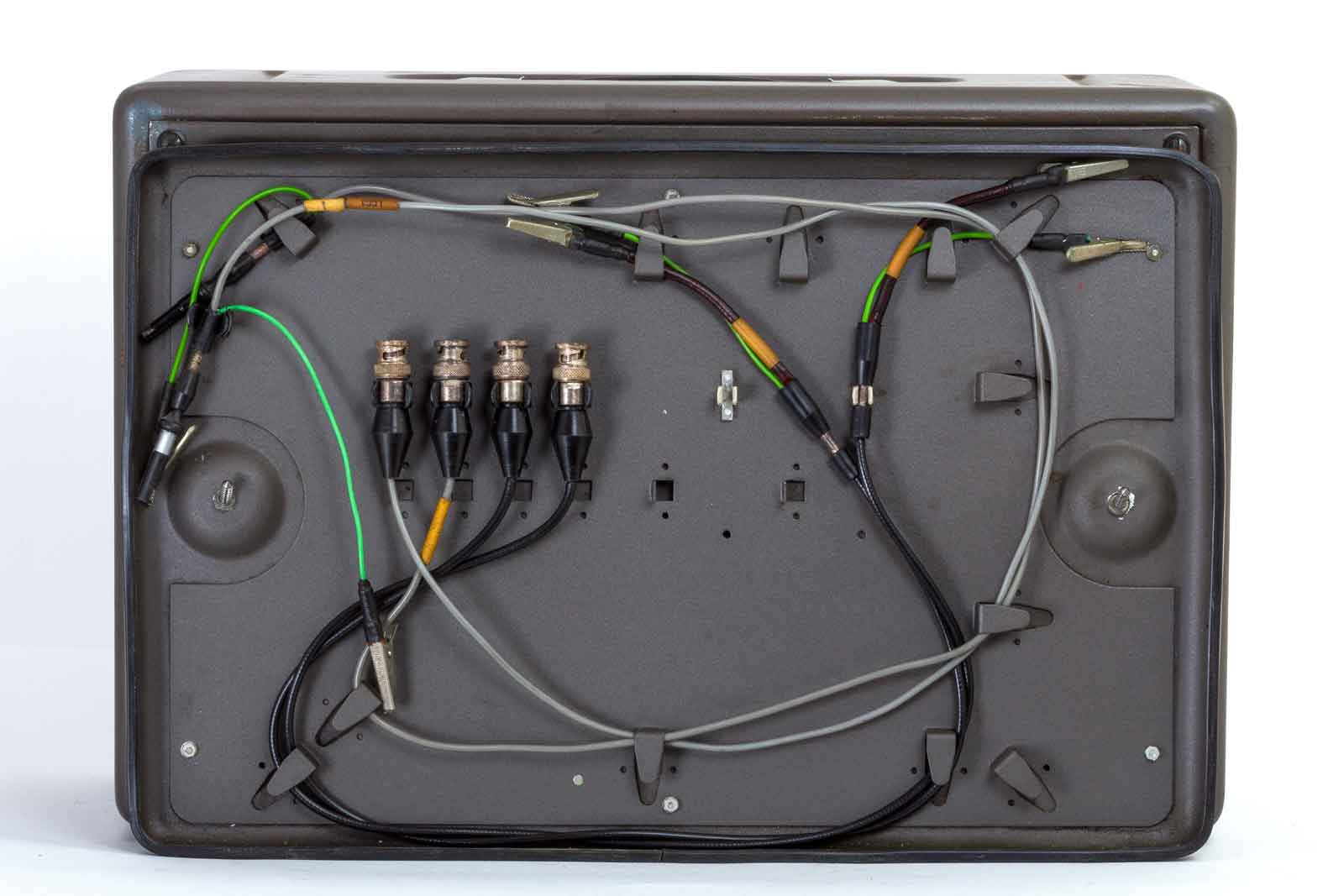

In het deksel bevinden zich de meetsnoeren.

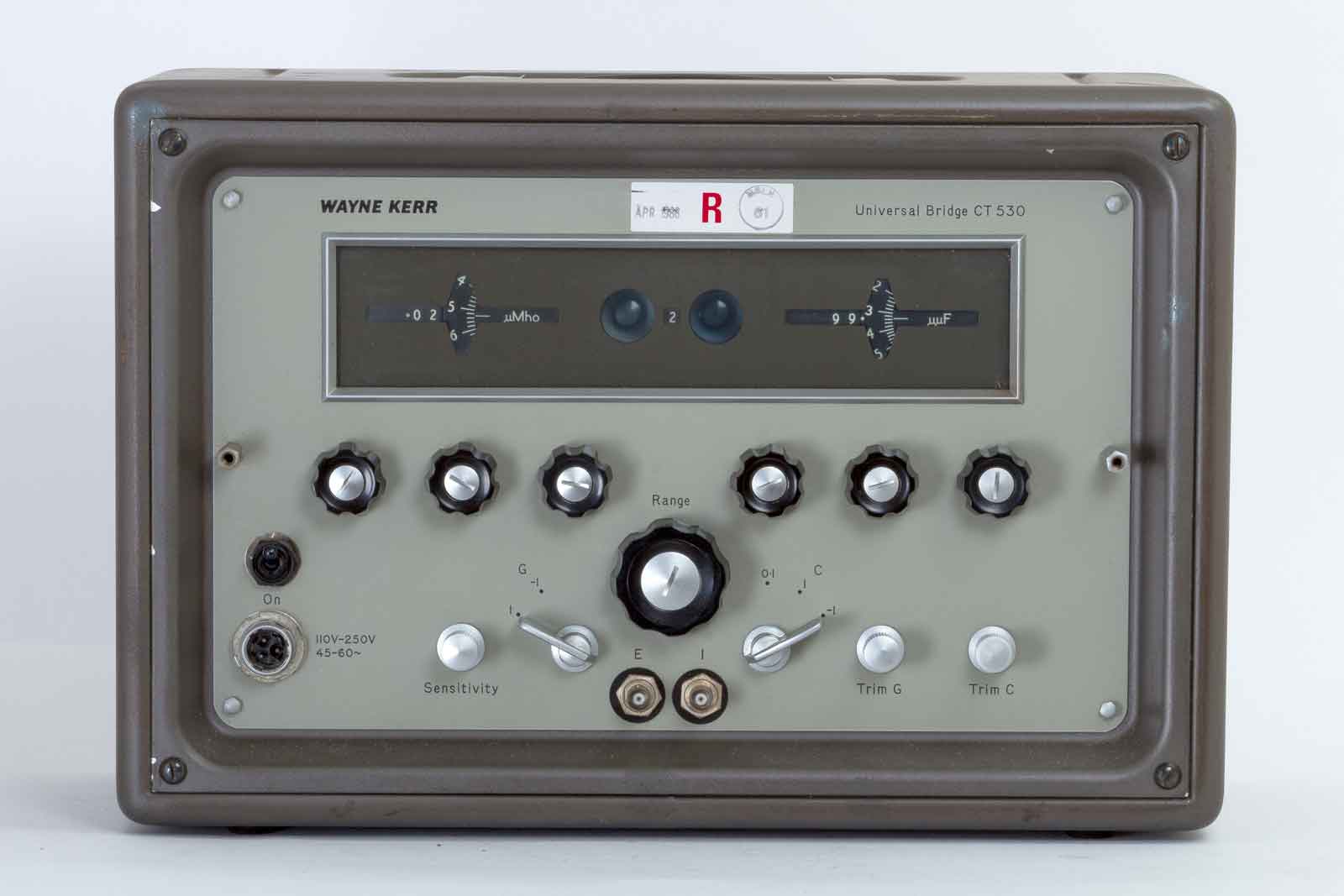

Zo ziet de brug er zonder beschermingsdeksel uit.

De specificaties.

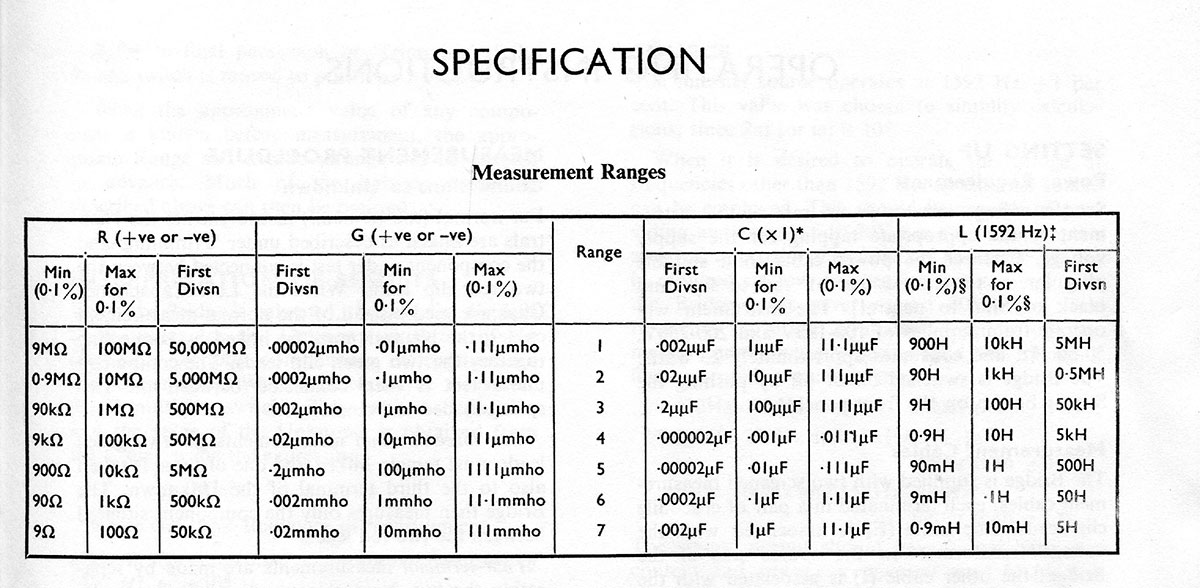

Meetbereiken.

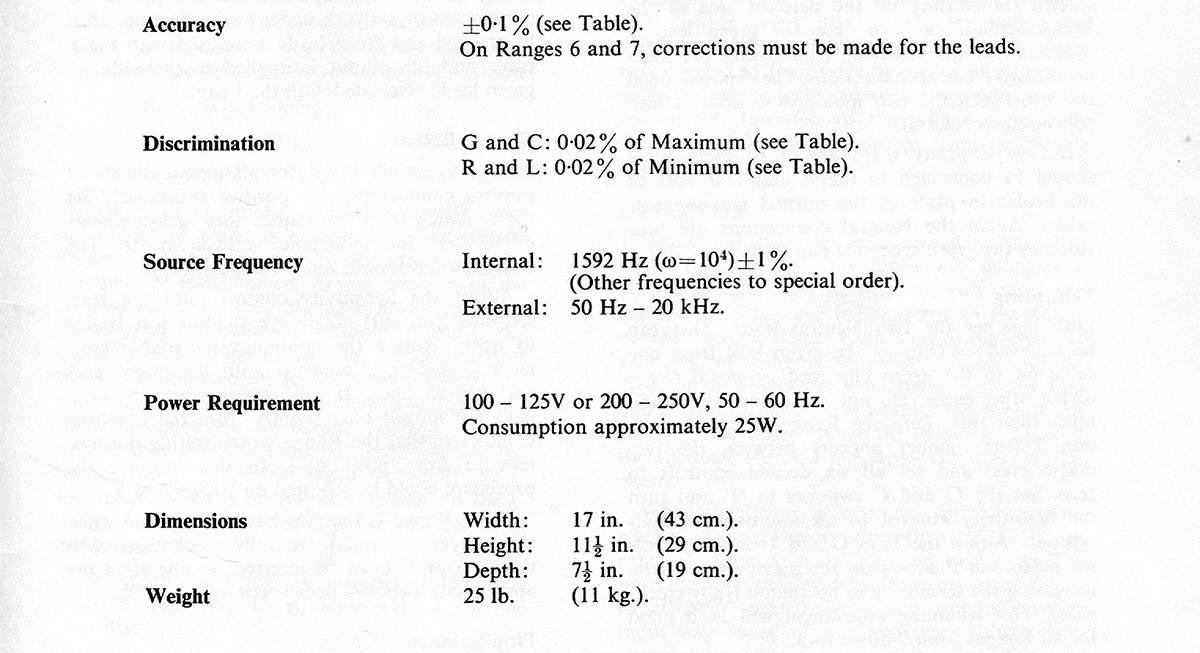

En nog wat specs.

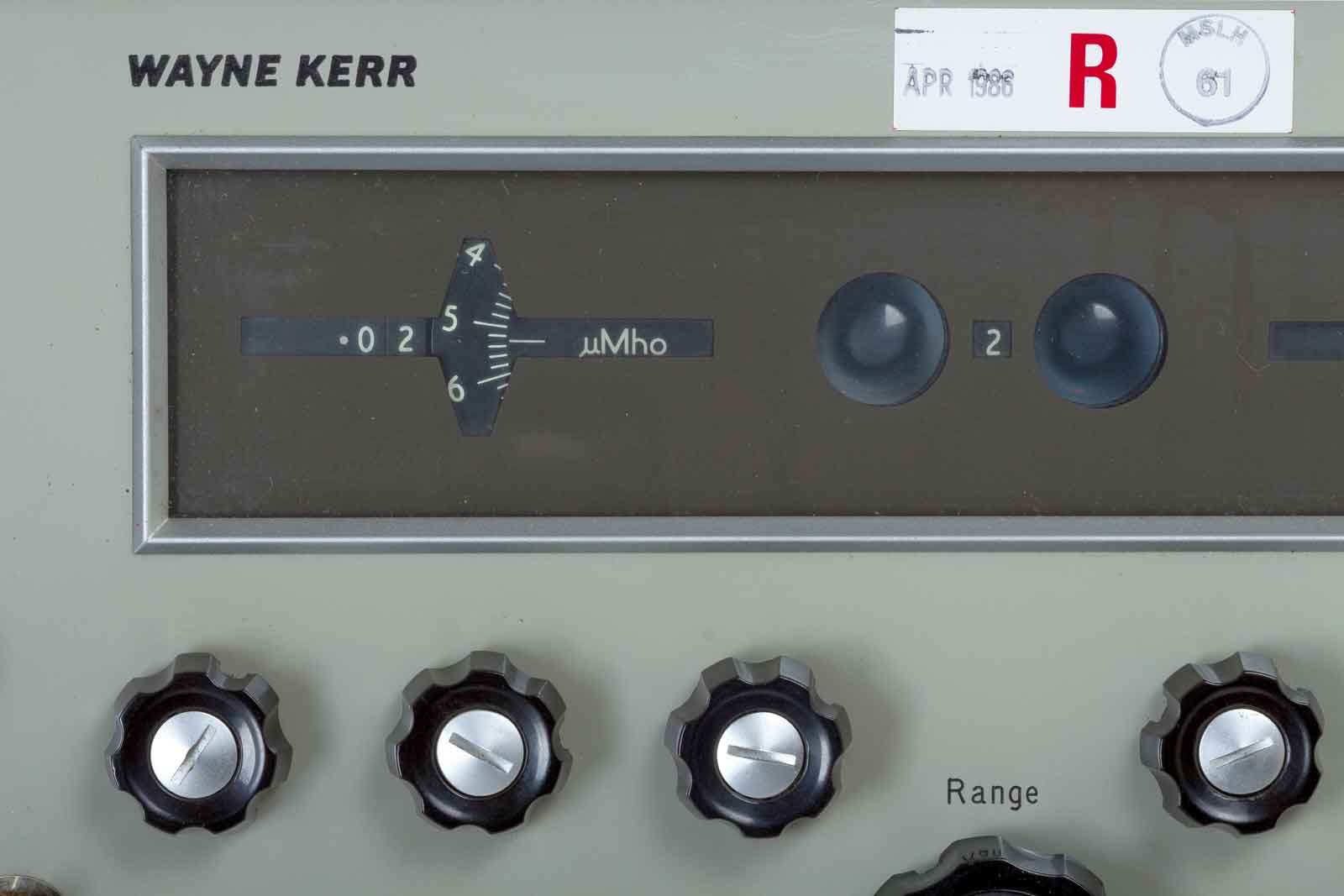

De linker kant met de bereik-instellingen.

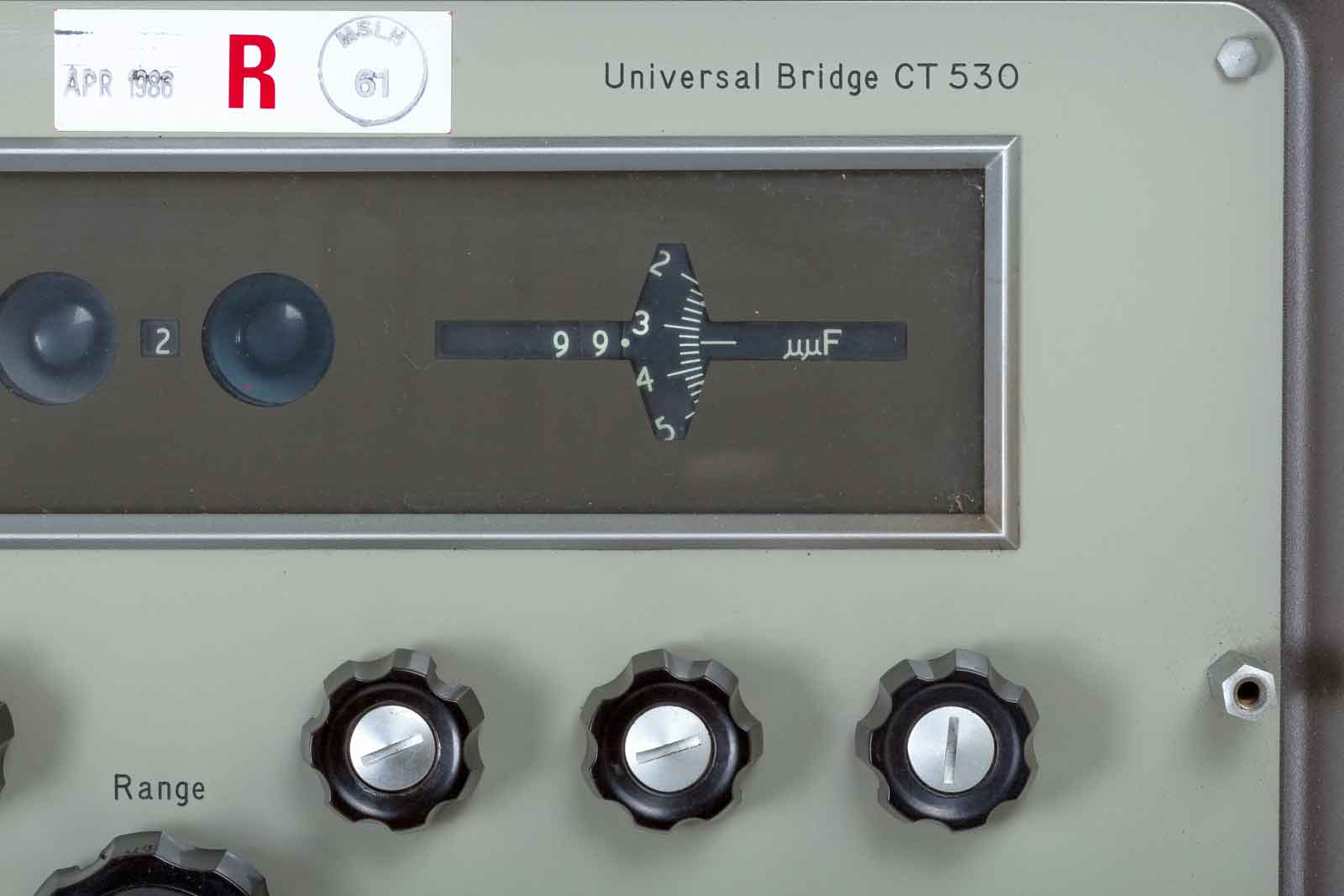

De rechter kant.

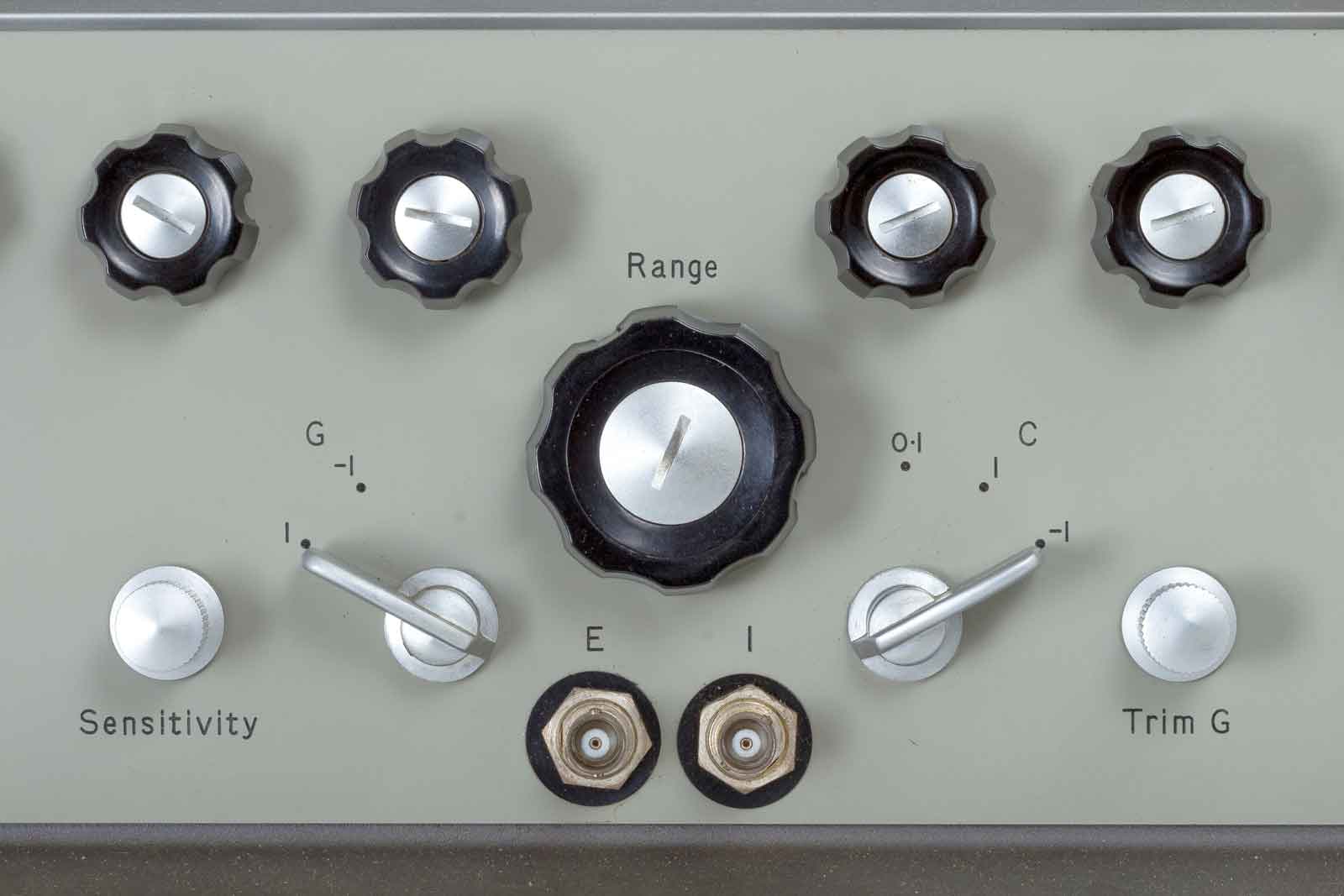

De beide aansluitingen en de andere instellingen.

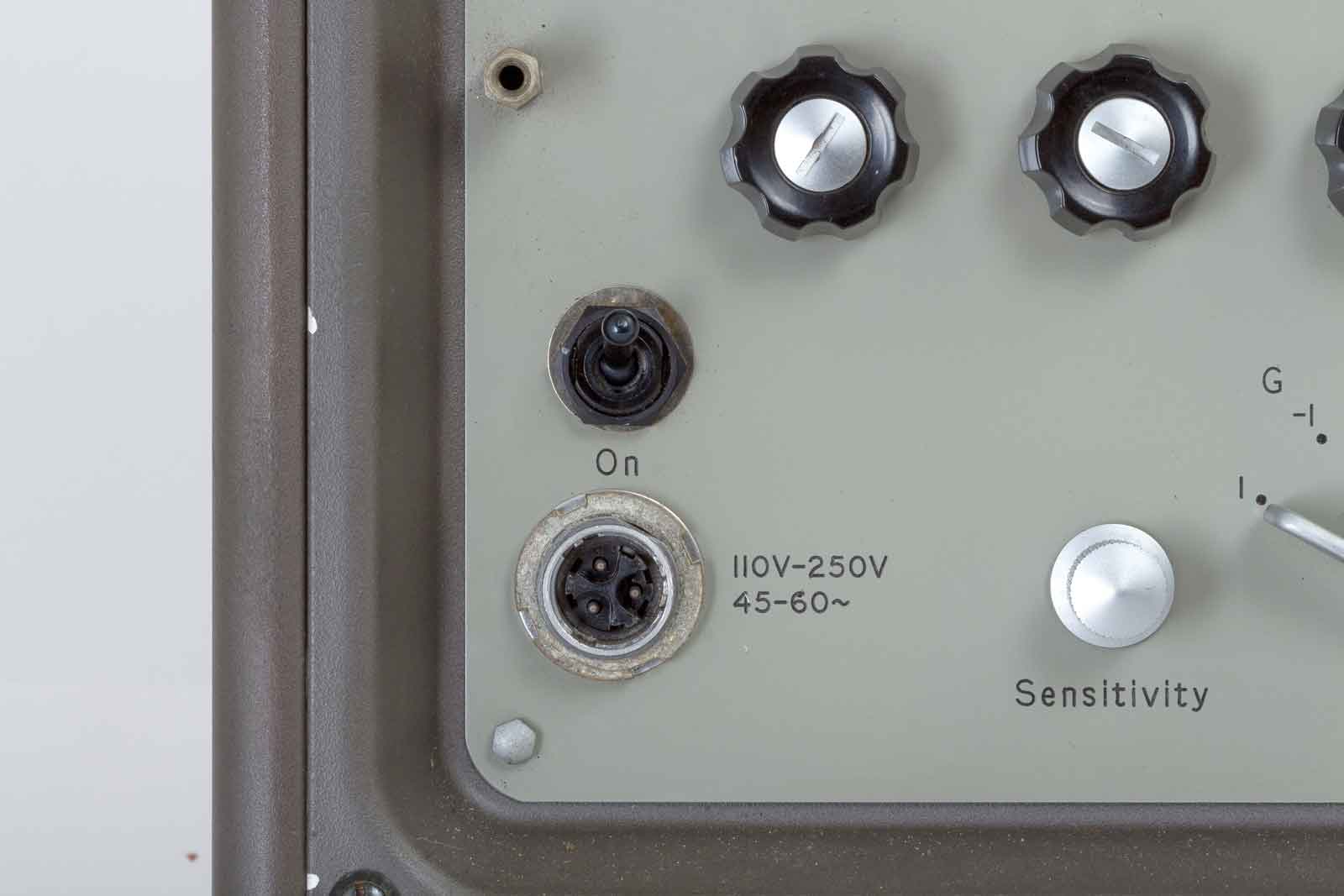

De netschakelaar en de gevoeligheids-instelling.

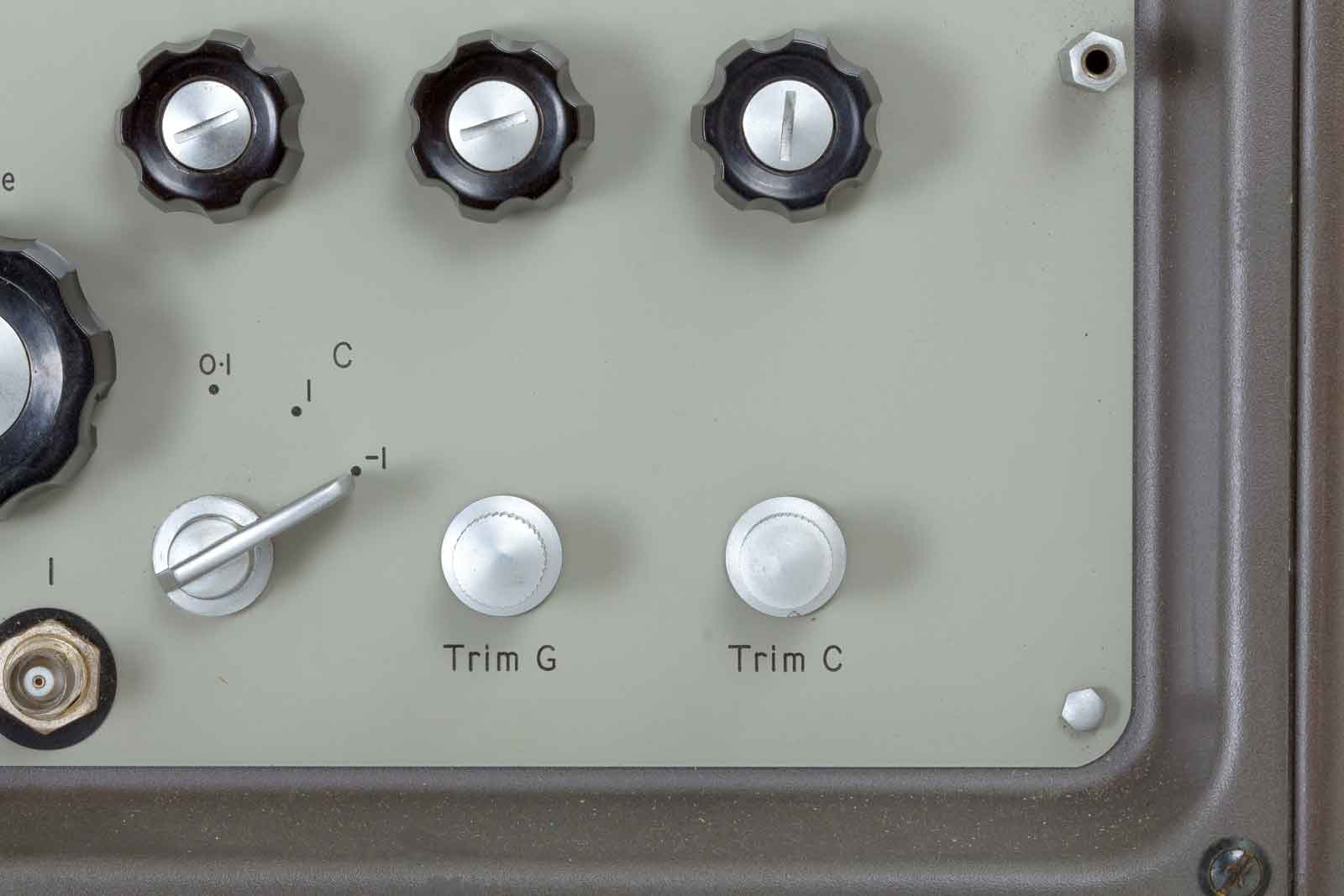

Aan de andere kant de beide Trim-mogelijkheden.

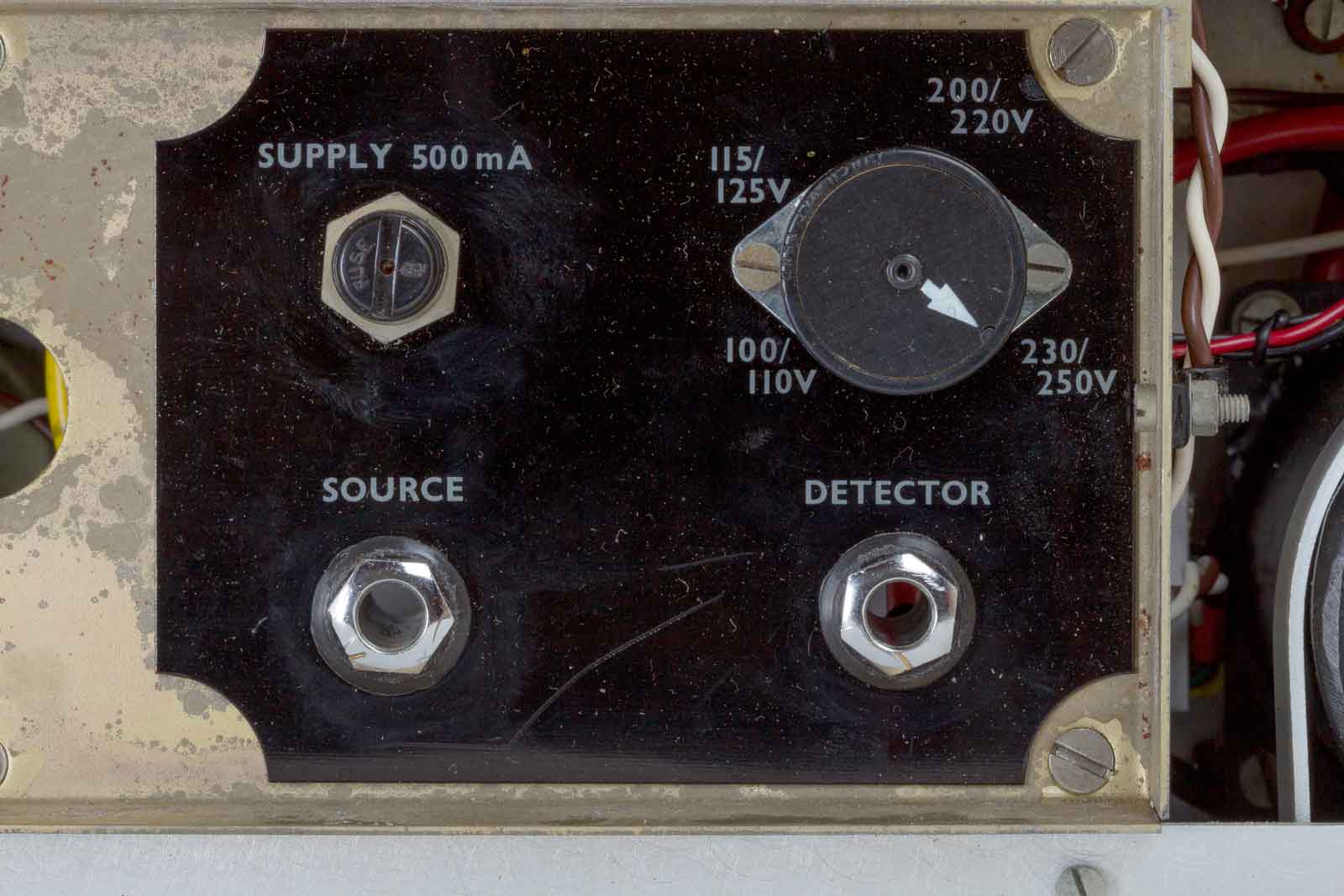

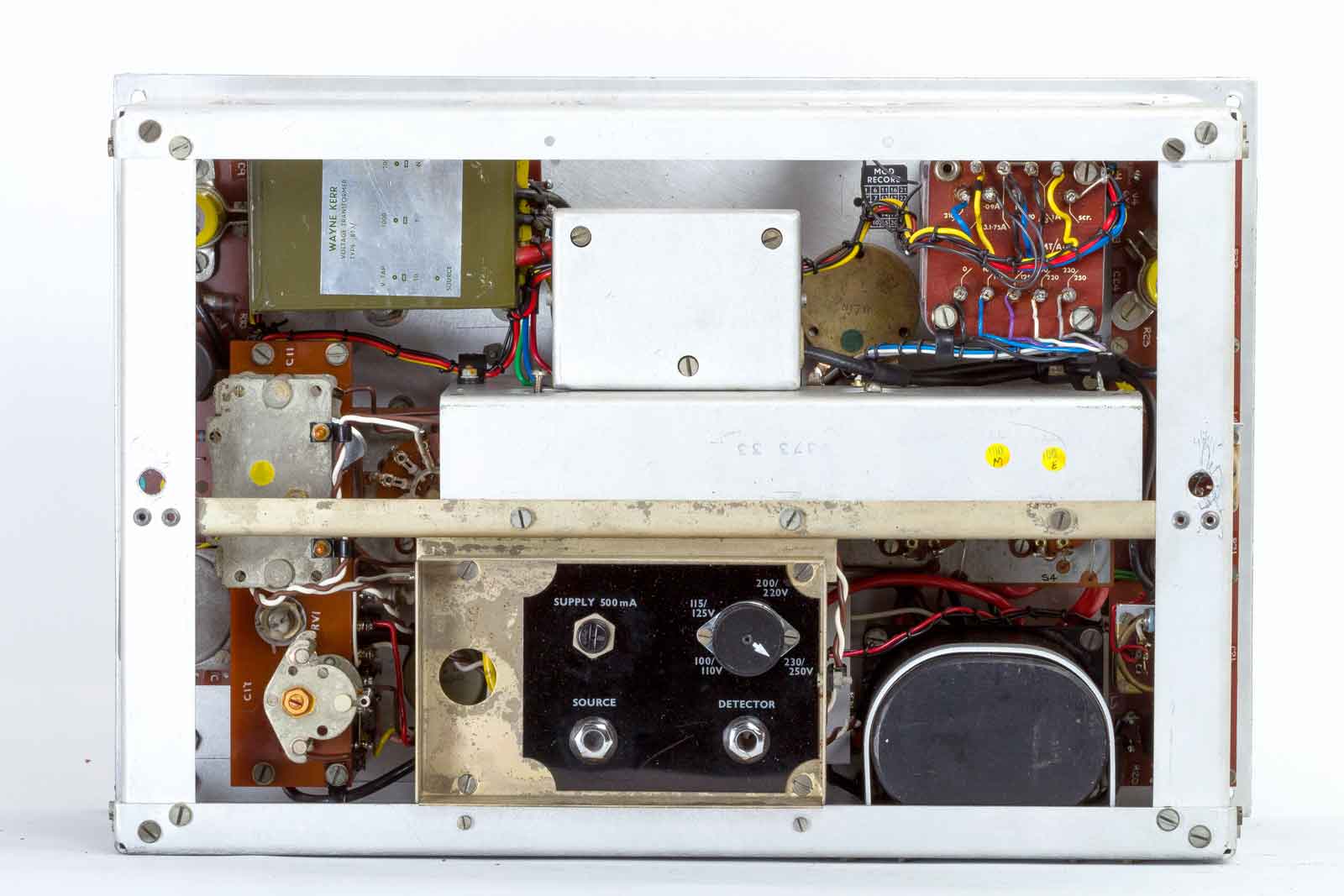

De achterkant met het aansluit blok, zekering en spanningskeuze.

Een gedetailleerde foto.

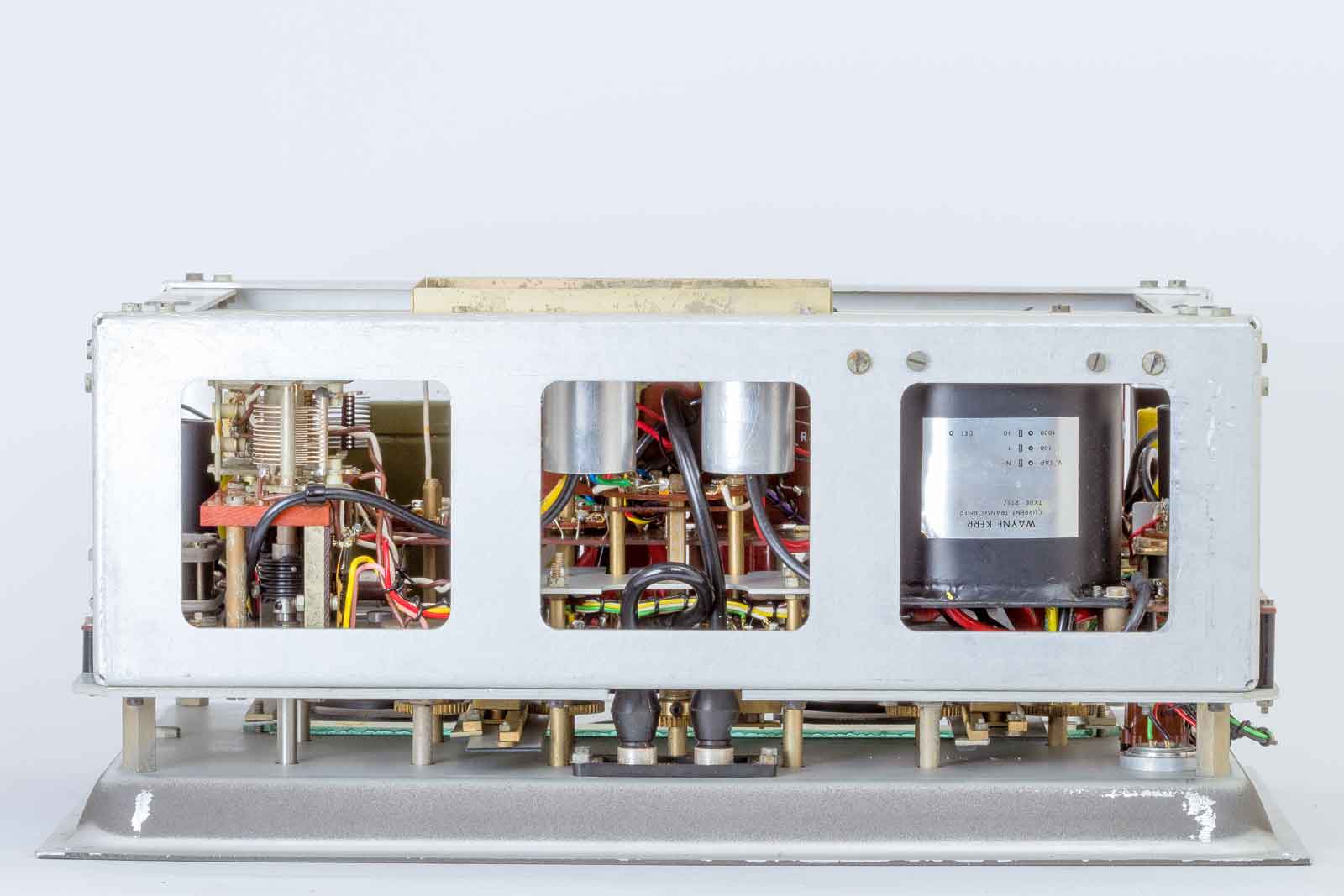

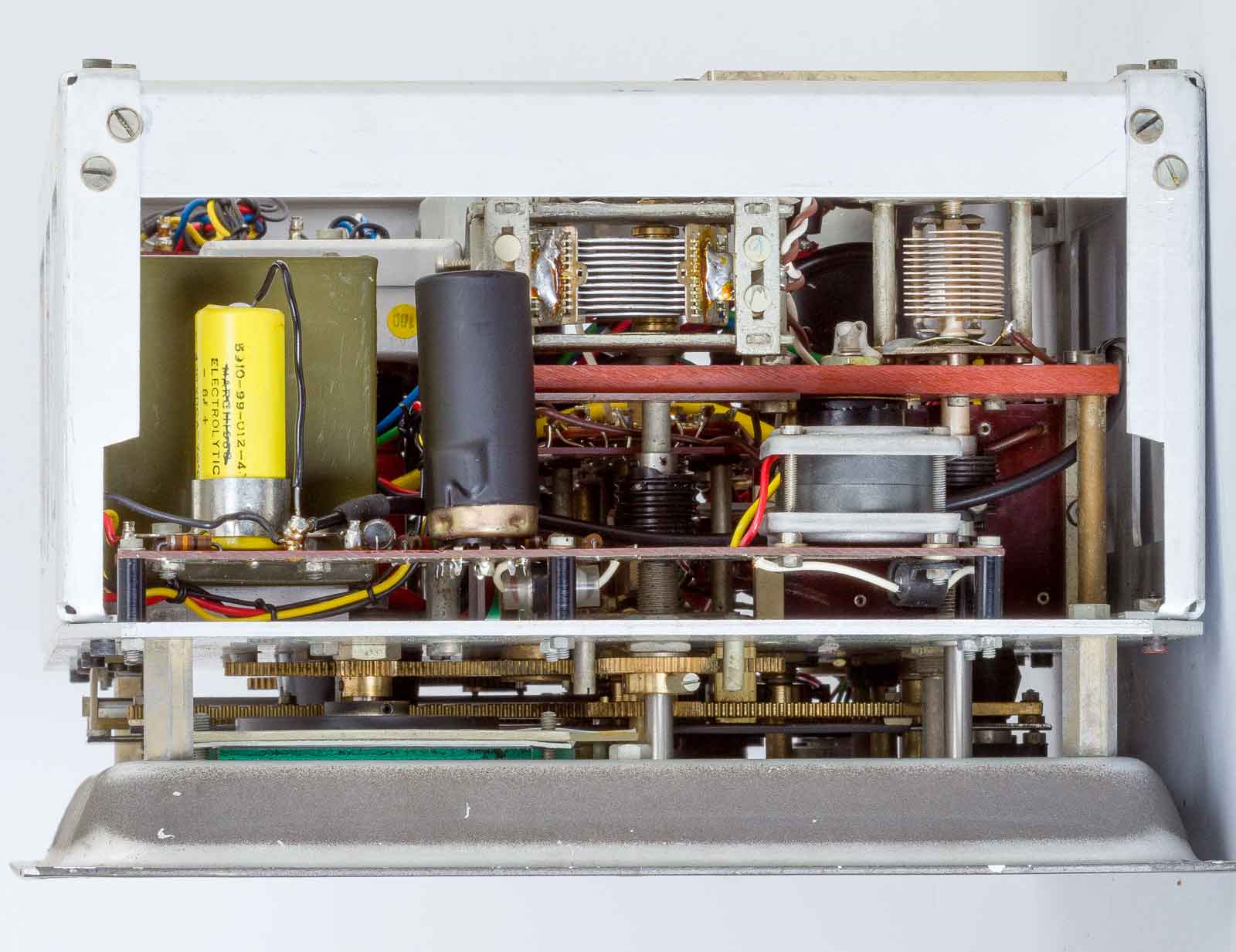

De rechter kant met twee afstem-condensatoren en heel veel tandwielen aan de voorkant.

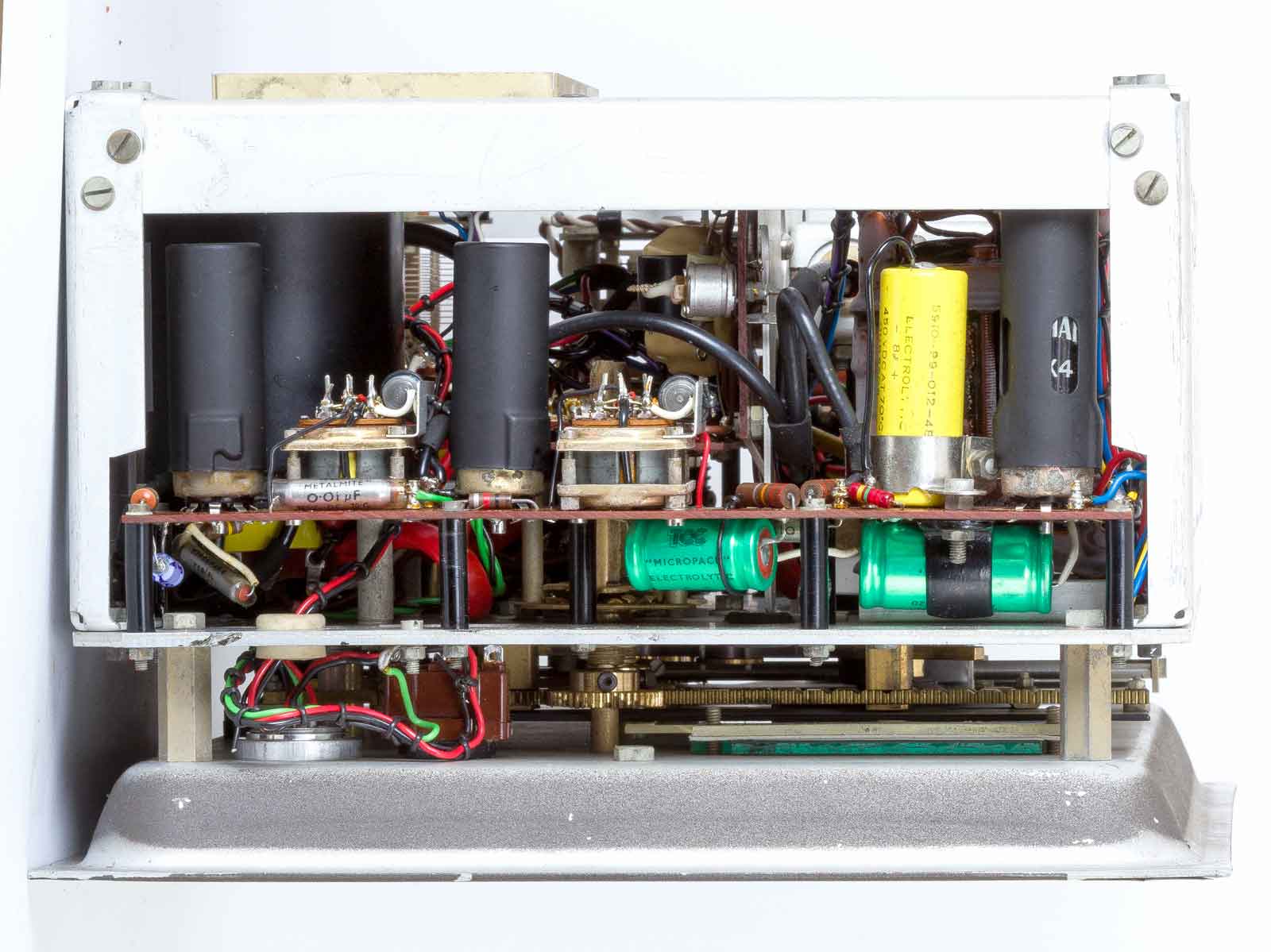

Linker zijkant met de LF-versterker die de 1592 Hz versterkt.

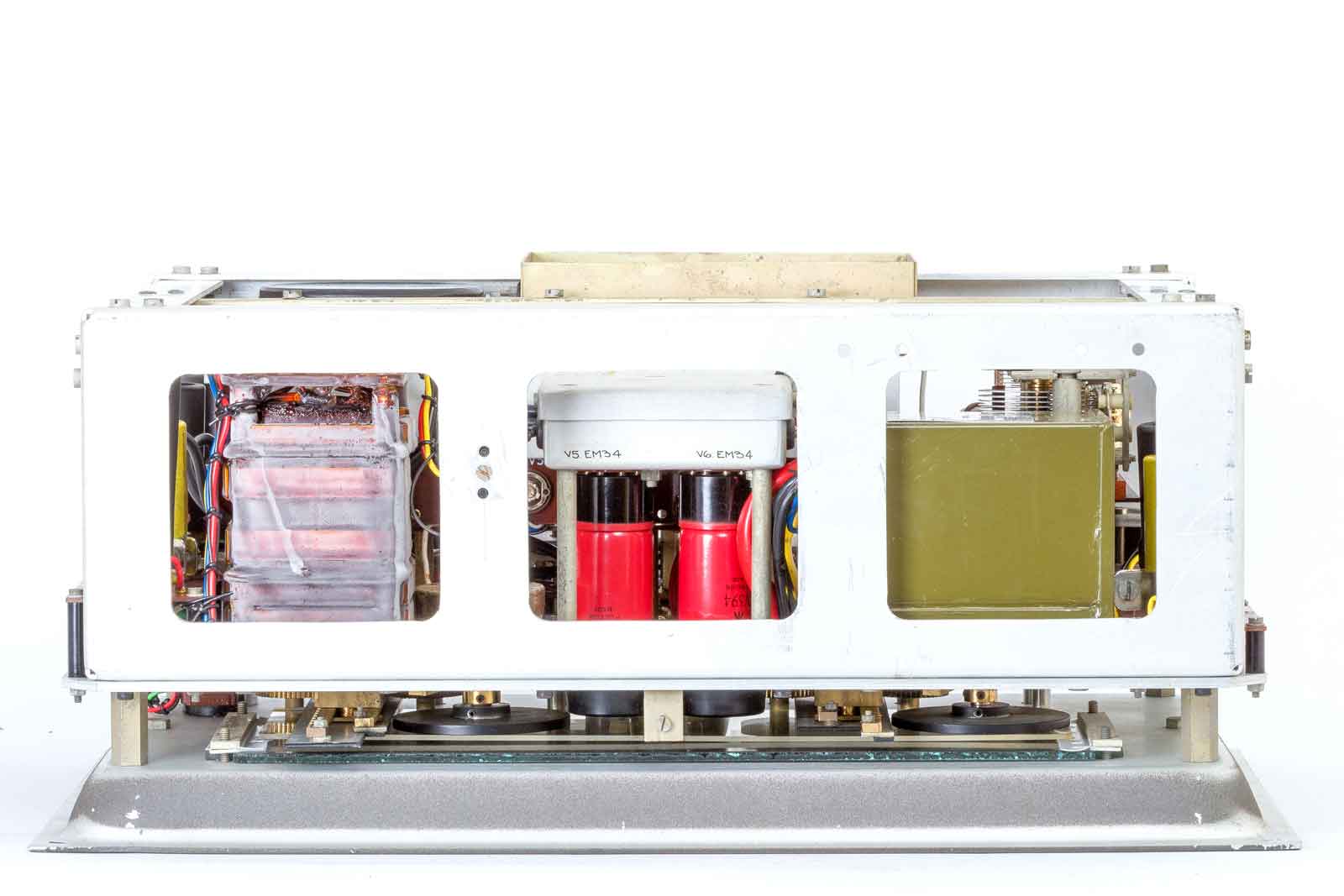

De bovenzijde met de twee rode EM34 afstemogen, ik hoop dat ze nog goed zijn.

De onderkant met een voedingstrafo en veel andere zaken.

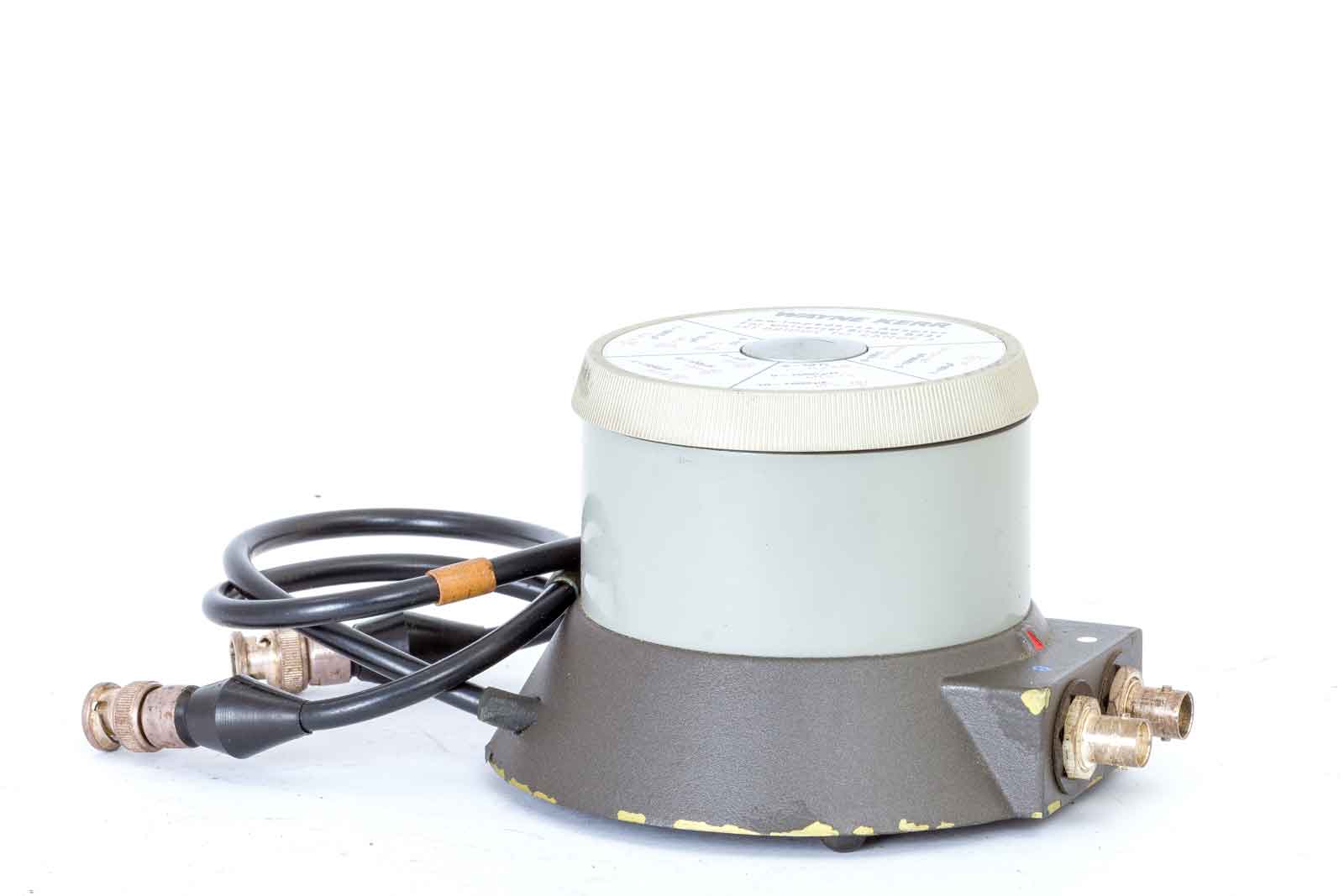

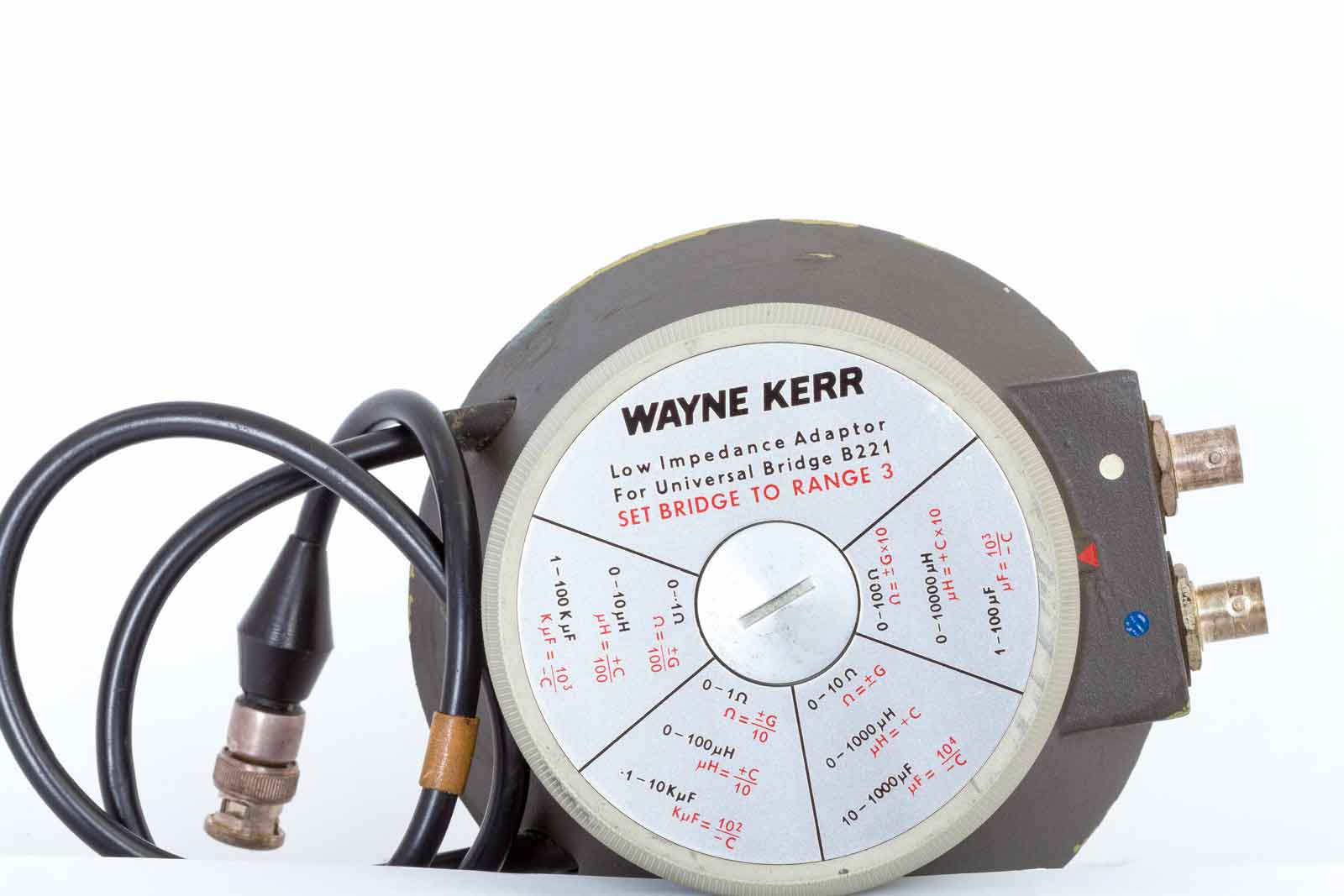

De Low Impedance Adaptor Q221A.

Door de brug op Range 3 te zetten kun je deze adaptor gebruiken.

De handleiding, en die heb je echt nodig. B221A.pdf

Een beschrijving uit Radio Bulletin september 1964.
